SL-1 - Accessoires photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe macro Cool-Light pour appareils photo numériques Nikon
Marque	NIKON
Modèle	SL-1
Compatibilité	COOLPIX 775, 880, 885, 950, 990, 995, 4300, 4500, 5000
Alimentation	2 piles au lithium CR2 3V (autonomie env. 6 h) ou adaptateur secteur optionnel EH-53, EH-31, EH-30, EH-21 (6-8,4 V, 0,2 A)
Dimensions (L x H x P)	70 x 91 x 21 mm
Poids	Env. 60 g (sans piles)
Distance de prise de vue minimale	2 cm à 4 cm selon le boîtier
Fonctions principales	Éclairage continu pour macrophotographie, fixation sur objectif, interrupteur ON/OFF, molette de fixation
Entretien et nettoyage	Utiliser un pinceau soufflant et un chiffon doux et sec. Pour usage en bord de mer, essuyer avec un chiffon humide d'eau douce puis sécher. Ne pas utiliser de solvants.
Sécurité	Ne pas saisir l'appareil par la lampe ; retirer la lampe pour le transport. Éviter de tirer sur les courroies fixées à la lampe.
Accessoires requis (non fournis)	Adaptateurs d'objectif UR-E2, UR-E3, UR-E4, UR-E6 selon le boîtier

FOIRE AUX QUESTIONS - SL-1 NIKON

Quels boîtiers Nikon sont compatibles avec la lampe macro SL-1 ?

Les COOLPIX 775, 880, 885, 950, 990, 995, 4300, 4500 et 5000 sont compatibles. Certains nécessitent un adaptateur d'objectif optionnel (UR-E2, UR-E3, UR-E4 ou UR-E6).

Comment alimenter la lampe macro SL-1 ?

Elle fonctionne avec deux piles au lithium CR2 3V (autonomie d'environ 6 heures). Pour une utilisation prolongée, utilisez l'adaptateur secteur EH-53, EH-31, EH-30 ou EH-21 en option.

Quelle est la distance de prise de vue minimale avec la SL-1 ?

La distance minimale varie selon le boîtier : de 2 cm (COOLPIX 950, 990, 995, 4500) à 4 cm (COOLPIX 775, 880, 885, 4300). Avec le COOLPIX 5000 et l'adaptateur UR-E6, elle est d'environ 3,4 cm.

Comment fixer la lampe macro SL-1 sur mon appareil ?

Vissez la lampe sur l'objectif ou sur l'adaptateur d'objectif selon le modèle. Tournez la molette de fixation dans le sens horaire pour bloquer, puis réglez la position du logement piles pour ne pas gêner la prise de vue.

Quels réglages utiliser sur l'appareil avec la SL-1 ?

Réglez le mode de mise au point sur macro et le mode flash sur flash annulé. Sélectionnez la balance des blancs sur Auto ou préréglée si nécessaire.

La SL-1 peut-elle être utilisée avec un adaptateur secteur alors que des piles sont installées ?

Oui, lorsque l'adaptateur secteur est branché, l'alimentation se fait par l'adaptateur secteur, même si les piles sont encore dans le logement.

Comment nettoyer la lampe macro SL-1 ?

Utilisez un pinceau soufflant pour enlever la poussière, puis un chiffon doux et sec. Si elle a été utilisée en bord de mer, essuyez-la avec un chiffon humide d'eau douce, puis séchez-la complètement. N'utilisez jamais de solvants.

Que faire si l'image est floue ou surexposée avec la SL-1 ?

Pour le flou, activez la fonction Sélecteur de meilleure vue (BSS) de l'appareil. Pour la surexposition, changez l'angle de prise de vue ou utilisez la correction d'exposition. Un éclairage inégal peut être corrigé en modifiant la distance.

Puis-je utiliser la SL-1 avec d'autres boîtiers que ceux listés ?

Elle peut se monter sur les COOLPIX 800, 900 ou 910, mais l'éclairage ne sera pas optimal. Nikon recommande de l'utiliser uniquement avec les modèles listés pour des performances garanties.

Quel est le poids de la lampe macro SL-1 ?

Environ 60 grammes sans les piles. Les dimensions sont de 70 x 91 x 21 mm.

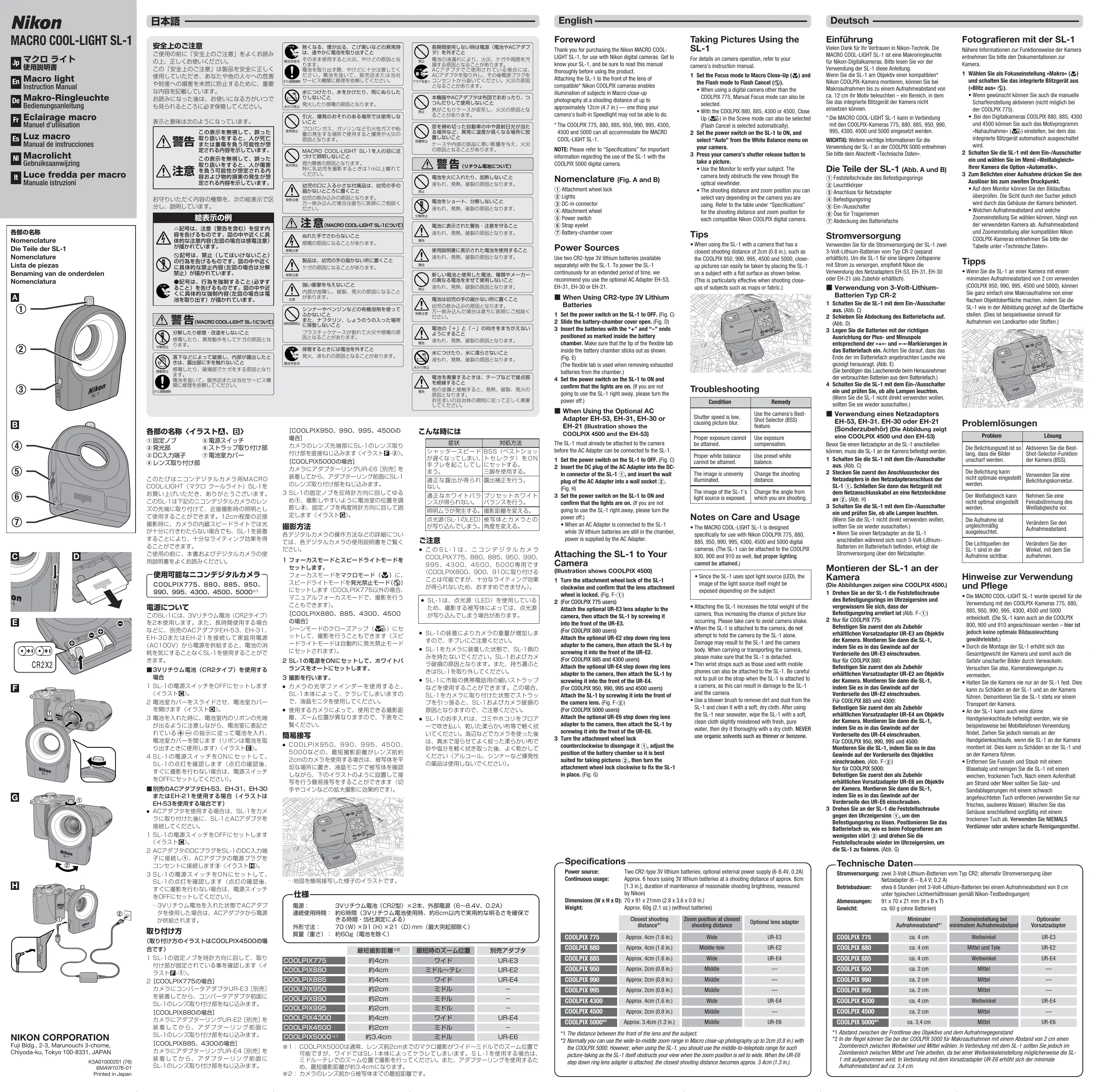

MODE D'EMPLOI SL-1 NIKON

Nous vous remercions d'avoir besoin la lampe MACRO COOL-LIGHT SL-1 Nikon, compatible avec les boîtiers numériques Nikon. Familiarisez-vous avec cette lampe macro et lisez entièrement ce mode d'emploi avant d'utiliser le produit. Le montage de la lampe macro SL-1 sur un objectif compatible COOLPIX Nikon vous permet d'éclairer les sujets en macrophotographie jusqu'à 12 cm — ce qu'un flash intégré au boîtier n'est pas capable de faire.

• Les COOLPIX 775, 880, 885, 950, 990, 995, 4300, 4500 et 5000 accèdent la lampe macro SL-1.

REMARQUE: Consultez le chapitre "Spécifications" pour les informations importantes concernant l'emploi de la lampe MACRO COOL-LIGHT SL-1 avec le boîtier numérique COOLPIX 5000.

*Les COOLPIX 775, 880, 885, 950, 990, 995, 4300, 4500 et 5000 accèdent la lampe macro SL-1.

Nomenclature (fig. act b)

① Verrou de molette de fixation

② Lampe

3 Fiche d'alimentation secteur 2

(4) Pas de fixation

(5) Interrupteur ON/OFF ⑥ Fillet pour couverture

⑥ L'entretien pour courre ⑦ Couvercle du moyen piers

Alimentation

Utiliser deux piles au lithium de type CR2 3V (disponibles séparément) avec la lampe macro SL-1. Pour allumer la lampe macro SL-1 en continu pendant une période prolongée, nous recommandons le recours à un adaptateur secteur EH-53, EH-31, EH-30 ou EH-21 disponible en option. ■ Utilisation de piles au lithium de type CR2 3V 1 Régler l'interrupteur de la lampe macro SL-1 sur OFF. (Fig. C) 2 Faites glisser le couvercle du logement piles pour l'ouvrir. (Fig. D) 3 Insérez les piles avec les pôles "+" et "-" placés comme indiqué dans le logement piles. Vérifiez que l'onglet flexible à l'intérieur du logement piles est sorti comme indiqué. (Fig. E) (Cet onglet flexible permet de retirer les piles usagées du logement piles.) 4 Régler l'interrupteur de la lampe macro SL-1 sur ON pour confirmer qu'elle s'allume. (Mettez hors tension si la lampe macro SL-1 ne doit pas être utilisée immédiatement.) Utilisation de l'adaptateur secteur EH-53, EH-31, EH-30 ou EH-21 en option (l'illustration montre le COOLPI) 4500 et l'adaptateur secteur EH-53) La lampe macro SL-1 doit déjà être montée sur le boîtier avant de raccorder l'adaptateur secteur à la lampe macro SL-1. 1 Régler l'interrupteur de la lampe macro SL-1 sur OFF. (Fig. C) 2 Insérer la fiche de l'adaptateur secteur dans la fiche d'alimentation secteur de la lampe macro SL-1 ① et branchez la prise d'alimentation de l'adaptateur secteur ② (Fig. H). 3 Régler l'interrupteur de la lampe macro SL-1 sur ON pour confirmer qu'elle s'allume. (Mettez hors tension si la lampe macro SL-1 ne doit pas être utilisée immédiatement.) - Quand un adaptateur secteur est raccordé à la lampe secteur SL-1 alors que les piles au lithium 3V sont encore dans le logement piles, l'alimentation se fait par l'adaptateur secteur.

Fixation de la lampe macro sl-1 sur le boîtier

(L'illustration montre la fixation avec le COOLPIX 4500) 1 Tournez la molette de fixation de la lampe macro SL-1 dans le sens horaire et vérifiez que le pas de fixation sur l'objectif est bloqué. (Fig. F-1) 2 (Pour les utilisateurs du COOLPIX 775) Montez l'adaptateur d'objectif UR-E3 en option sur le boîtier, puis la lampe macro SL-1 en la vissant sur l'adaptateur UR-E3. (Pour les utilisateurs du COOLPIX 880) Montez l'adaptateur d'objectif UR-E2 en option sur le boîtier, puis la lampe macro SL-1 en la vissant sur l'adaptateur UR-E3. Vissant sur l'adaptateur UR-E2. (Pour les utilisateurs des COOLPIX 885 et 4300) Montez l'adaptateur d'objectif UR-E4 en option sur le boîtier, puis la lampe macro SL-1 en la vissant sur l'adaptateur UR-E4. (Pour les utilisateurs des COOLPIX 950, 990, 995 et 4500) Montez la lampe macro SL-1 en la vissant directement sur l'objectif. (Fig. F-2) (Pour les usagers du COOLPIX 5000) Montez l'adaptateur d'objectif UR-E6 en option sur le boîtier, puis la lampe macro SL-1 en la vissant sur l'adaptateur UR-E6. 3 Tournez la molette de fixation dans le sens anti-horaire pour la désengager ①, ajustez la position du logement piles pour qu'il soit le moins adapté à la prise de photos ②, puis tournez la molette de fixation pour la mettre en place la lampe macro SL-1. (Fig. G)

Prises de vues en utilisant la lampe macro sl-1

Consultez le mode d'emploi du boîtier pour connaître les détails de son fonctionnement.

1 Reglez le mode de mise au point sur macro ( et le mode flash sur flash annulé (S). -Avoue un boirier numerous autres que COOL PRIX Avec un bolier numérique autre que coud 775. La mise au point mannuel est aussi P15, lae da selectionnable. - Avec le COOLPIX 880, 885, 4300 ou 4500, la prise de vue gross plans ( ) en mode Scène est aussi sélectionnable (le flash annulé est automatiquement selectionné).

2 Réglez l'interrupteur de la lampe macro SL-1 sur ON, et sélectionnez "Auto" pour la Balance des blancs du boîtier. 3 Appuyez sur le déclencheur pour prendre la photo. - Visualisez le sujet sur l'écran. La lampe macro génère la prise de vue par le viseur optique. - La distance de prise de vues et la position du zoom varient selon le boîtier utilisé. Consultez le tableau ci-dessous depuis le chapitre "Spécifications" pour la distance de prise de vues et la position du zoom concernant chaque boîtier numérique COOLPIX.

Conseils

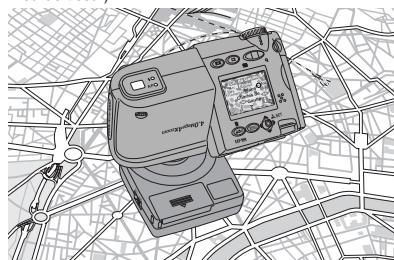

• Quand la lampe macro SL-1 est utilisée sur un boîtier avec un mode macro à 2 cm, par exemple sur un COOLPIX 950, 990, 995, 4500 ou 5000, la prise de vues rapprochée est facilitée en plaçant la lampe macro SL-1 sur un sujet à surface plane comme indiqué ci-dessous. (Particulièrement efficace pour la prise de vues rapprochée de cartes ou de tissu.)

Dépannage

Situation	Solution
Vitesse d'obturation lente provoquant un flou de l'image.	Activez la fonction Sélécteur deAILLEMEVUE (BSS) du boftier.
Exposition correcte impossible.	Utilisez la correction d'exposition.
Balance des blancs correcte impossible.	Utilisez la balance des blancs préréglée.
Eclairage inégal de l'image	Changez de distance de prise de vues.
Image surexposée.	Changez d'angle pour la prise de vues.

Remarques sur l'entretien et l'utilisation

• La lampe macro SL-1 est donc pour être utilisée exclusively avec les apparèils numériques COOLPIX 775, 880, 885, 950, 990, 995, 4300, 4500 et 5000 Nikon. (La lampe macro SL-1 peut aussi se monter sur un COOLPIX 800, 900 ou 910, mais l'éclairage ne sera pas optimum.)
• Monter la lampe macro SL-1 augmente le poids total du boîtier, ce qui accroît les possibilités de flou. Evitez tout bouge involontaire de l'appareil.
• Quand la lampe macro SL-1 est montée sur le boîtier, n'essayez pas de saisir le boîtier uniquement par la lampe macro SL-1 car la lampe macro SL-1 et le boîtier pourraient être endommagés. Retirez la lampe macro SL-1 de l'appareil pour porter ou transporter le boîtier.
• De fines courroies comme celles utilisées pour les téléphones portables peuvent aussi être fixées à la lampe macro SL-1. Prenez garde de ne pas tirer sur la courroire quand la lampe macro SL-1 est montée sur le boîtier, cela pourrait endommager la lampe macro SL-1 et le boîtier.
• Utilisez un pinceau soufflant pour éliminer la saleté ou la poussière sur la lampe SL-1 et nettoyez-la avec un chiffon doux et sec. Si la lampe macro SL-1 a été utilisée en bord de mer, essuyez-la avec un chiffon doux propre humidifié d'eau douce propre, puis essuyez-la avec un chiffon sec pour la sécher complètement. N'utilisez JAMAIS de solvants organiques tels que diluant ou benzène.

Alimentation: Deux piles au lithium de type CR2 3 V; alimentation extérieure en option (6-8,4 V, 0,2 A) Utilisation en continu: Env. 6 heures (avec les piles au lithium 3V à une distance de prise de vues d'env. 8 cm, maintain d'une luminosité pendant une durée raisonnable, évaluée par Nikon) Dimensions (L x h x p): 70 x 91 x 21 mm Dimensions (F×H×P): 10×6×2.7 mm Poids: Env. 60 g (sains piles)

	Distance de prise de vues minimale*1	Position du zoom à la distance de prise de vues minimale	Bague adaptatrice en option
COOLPIX 775	Env. 4 cm	Longue	UR-E3
COOLPIX 880	Env. 4 cm	Moyenne à téléobjectif	UR-E2
COOLPIX 885	Env. 4 cm	Longue	UR-E4
COOLPIX 950	Env. 2 cm	Moyenne	—
COOLPIX 990	Env. 2 cm	Moyenne	—
COOLPIX 995	Env. 2 cm	Moyenne	—
COOLPIX 4300	Env. 4 cm	Longue	UR-E4
COOLPIX 4500	Env. 2 cm	Moyenne	—
COOLPIX 5000*2	Env. 3.4 cm	Moyenne	UR-E6

1 Distance entre l'avant de l'objet et le sujet. 2 Normalement, la gamme de zoom de large à moyenne est utilisable en macro jusqu'à 2 cm avec le COOLPIX 5000. Mais avec la lampe macro SL-1, il vaut mieux utiliser la plage de moyenne à téléobjet parce que la lampe macro SL-1 gène la vision quand le zoom est en position large. Quand l'adaptateur d'objet UR-E6 est monté, la distance de prise de vues minimale est de env. 3,4 cm.
