MODE D'EMPLOI LS-1000 NIKON
- La reproduction sans notre autorisation, de quelles parties que ce soit de ce manuel est interdite.
- Les informations contenues dans ce manuel sont susceptibles d'être modifiées sans préavis.
- Nous avons fait l'effort de produire un manuel précis. Merci de nous avertir de toute erreur que vous y trouveriez.
- Nous dégageons toute responsabilité des conséquences résultant de l'utilisation de ce produit, nonobstant les termes précités.
Propriété des noms
Macintosh est un nom appartenant à Apple Computer, Inc.
Microsoft est une marque déposée et Windows est un nom appartenant à Microsoft Corporation.
IBM PC/AT est un nom appartenant à International Business Machines Corporation.
Les autres produits ou noms sont des noms appartenant à leurs propriétaires respectifs.
Le panneau
Les panneaux dans ce manuel mettent en relief d'importants avertissements de sécurité. Pour utiliser ce produit en toute sécurité, veuillez lire chaque section précédée de ce panneau avant d'utiliser ce produit. Pour les retrouver rapidement, ces panneaux se retrouvent aussi dans la table des matières.
La marque
Les marques ✓ dans ce manuel mettent en relief des avertissements concernant l'utilisation de ce produit. Ces marques sont placées dans les sections à dire avant de mettre l'appareil en fonction pour éviter de l'endommager. Bestätigung zur Störungssicherheit von der Protection contre les parasites.
Protection contre les parasites
Cet équipement a été testé et reste dans les limites des règles FCC part 15 pour les matériels numériques de classe B. Ces limites sont établies pour apporter une protection convenable aux parasites importants dans une installation privée. Cet équipement génère, utilise et peut émettre de l'énergie radioélectrique, et s'il n'est pas installé et utilisé suivant les instructions, peut causer des parasites importants avec les communications radio. Toutefois, il n'est pas assuré que des parasites ne se produisent pas en passant une installation particulière. Si l'équipement provoque des parasites importants avec une réception de radio ou de télévision, ce qui est déterminable en éteignant ou allumant l'équipement, l'utilisateur est invité à essayer de corriger les parasites en essayant une ou plusieurs des mesures suivantes:
- Réorienter et régler l'antenne de réception. Augmenter la distance entre l'équipement et le récepteur.
- Connecter l'équipement à une prise sur un circuit différent de celui du récepteur.
- Consulter le vendeur ou un technicien radio/T. V. qualifié pour plus d'aide.
Modifications
La FCC prévient l'utilisateur que toute modification ou changement fait à ce matériel sans l'accord écrit de Nikon Corporation est susceptible d'invalider l'homologation du matériel.
Cable SCSI
Veuillez utiliser le câble décrit en page 5 du manuel fourni avec le scanner. D'autres câbles peuvent dépasser les limites des règles FCC class B Part 15.
Notice pour les utilisateurs au canada
Cet appareil numérique de classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
Note aux utilisateurs dans les pays européens
Ce matériel suit les directives de la Communauté Européenne (87/308/EEC), Direction générale V chargée des questions liées à l'énergie électromagnétique des appareils numériques. Émission inférieure à 70 dBA.
Précautions de sécurité
Pour prévenir les problèmes et vous servir du LS-1000 correctement et en toute sécurité, lisez attentivement les points suivants:
Assurez-vous d'utiliser une alimentation électrique AC de 100V-240V, 50/60Hz. Le câble d'alimentation doit correspondre au voltage.
Avec un voltage supérieur à 125 V AC;
utilisez un câble secteur correspondant aux normes de sécurité en vigueur dans le pays d'utilisation, avec une prise de 250V AC, 15A (NEMA 6P-15) isolée et de plus de AWG 18 d'épaisseur.
Avec un voltage de 125V AC ou moins;
utilisez un cable secteur correspondant aux normes de sécurité en vigueur dans le pays d'utilisation, avec une prise de 125V AC, 10A isolée et de plus de AWG 18 d'épaisseur.
- Assurez-vous que la prise électrique est reliée à la terre. Reliez entre elles les masses des autres machines qui lui sont connectées. Si les masses ne sont pas reliées, il peut y avoir boucle de masse avec risque de chocs électriques et de parasites statiques.
La forme de la prise dépend du pays
- Ne reliez pas la prise de terre à une conduite de gaz ou d'eau.
- Lors du branchement ou du débranchement du câble secteur, ne touchez que la prise.
La forme de la prise dépend du pays

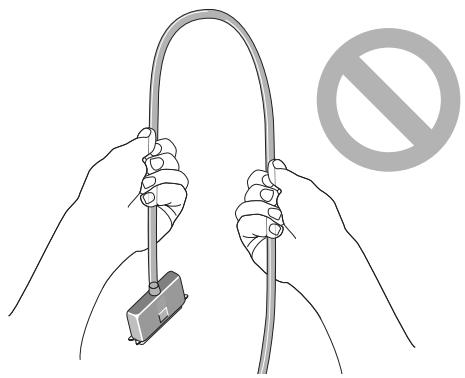

- Ne tirez ni ne pliez le câble SCSI. Cela peut causer une rupture du câble.
- Ne connectez pas et ne retirez pas d'équipements périphériques alors qu'ils sont sous tension.
- Ne débranche pas la prise de courant alors que l'interrupteur est allumé.
- Ne déplacez pas l'unité alors qu'elle est sous tension.
- Attendez au moins cinq secondes avant de rallumer l'appareil après extinction de l'interrupteur.

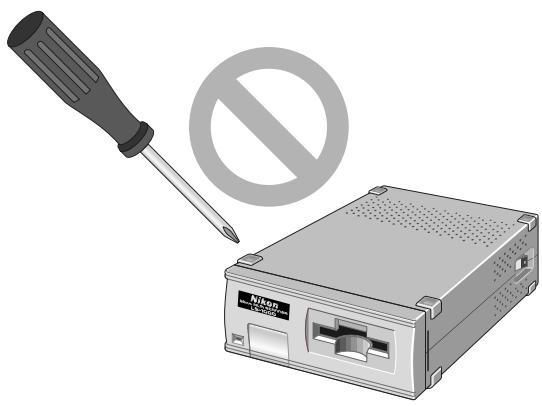

- Sous aucun prétexte, ne démontez l'unité. Les parties internes sous haute tension peuvent provoquer une électrocution.
- N'introduisez pas d'objets étrangers dans l'unité. Si des objets enflammables, métalliques, de l'eau viennent en contact avec l'intérieur de l'unité, cela peut provoquer un incendie et ou une électrocution.
- Proscrivez les produits tels que alcool, essence, terpentine, ou pesticides. Ceci peut provoquer des pannes.
- Ne placez pas d'objets lourds sur l'unité.
Si vous notez quelque chose d'anormal
Si un bruit inhabituel, une odeur ou de la fumée survenaient, éteignez immédiatement le LS-1000, déconnectez le câble secteur et le câble SCSI. Contactez votre détaillant, ou le représentant Nikon de votre pays.
Lieux d'entreposage et d'utilisation
Un entreposage correct assurera une longue vie au produit. Pour éviter à la poussière de s'accumuler à l'intérieur, il est conseillé d'utiliser une housse correcte sur l'unité.

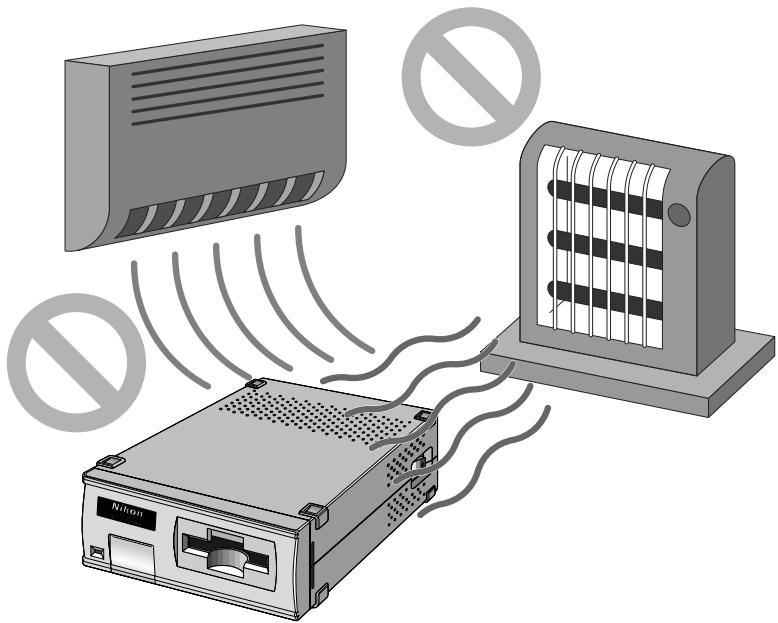

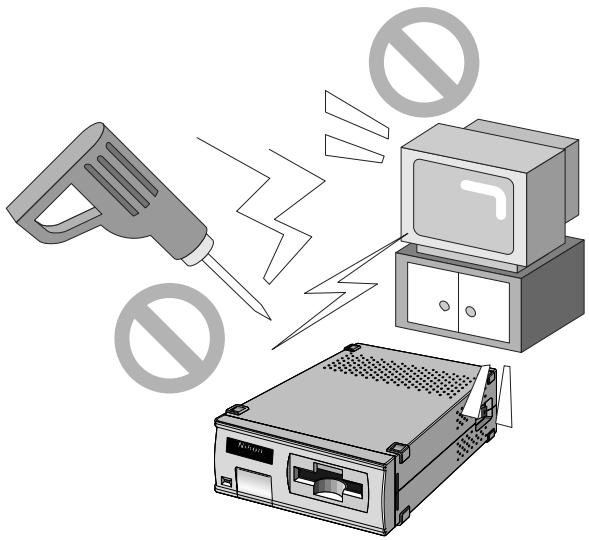

N'entreposez pas à un endroit où:
- La température est supérieure à 35°c ou inférieure à 10°c, les différences de températures sont importantes ou la condensation peut se produit.

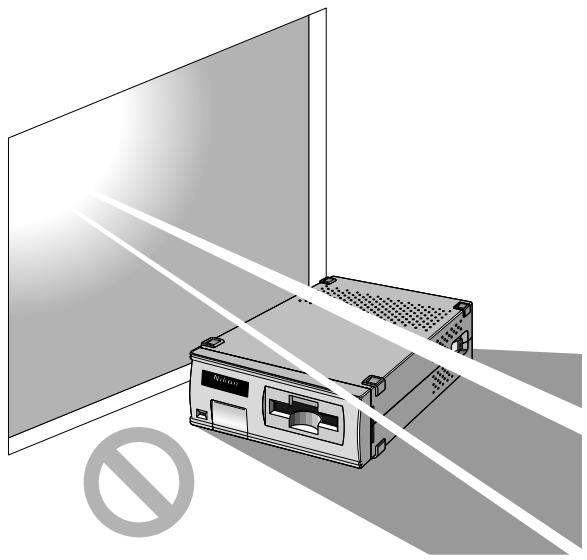

L'humidité dépasse 80%. L'unité est directement exposée au soleil.

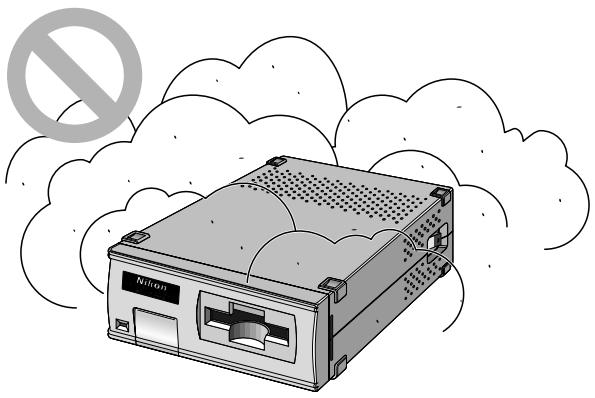

L'atmosphère est très poussièreuse.

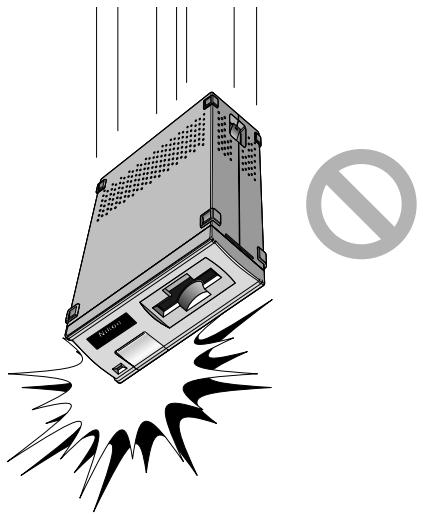

- L'unité peut être sujette à des vibrations excessives ou à des chocs physiques.
L'unité est exposée au brouillage d'autres équipements proches.
Laissez suffisamment d'espace autour de l'unité pour permettre une bonne ventilation des ouïes. Obturer ces ouïes peut provoquer un échauffement interne. Placez l'unité sur une surface stable horizontale. Si l'unité fonctionne dans de mauvaises conditions, des problèmes surviendront.
Précautions de transport
Lors du transport, emballez l'unité dans l'emballage d'origine fourni par Nikon.
L'utilisation de ce produit peut violer des lois ou restrictions locales de certains pays. Dans ces cas, nous dégageons toute responsabilité pour les violations provoquées par l'utilisation de ce produit.
Note concernant l'interdiction de copie ou de reproduction
Sachez que la simple possession de matériel de copie ou produit par un scanner peut être punie par la loi.
- Articles interdits par la loi de copie ou de reproduction
Ne copiez ni ne reproduisez des billets de banque, pièces ou autre monnaie, bons du trésor, même si ces copies sont estampillées «Specimen».
La copie ou la reproduction de billets de banque, pièces ou autre monnaie circulant à l'étranger sont interdites.
La copie ou la reproduction de timbres ou documents postaux neufs issus de l'administration des postes sont interdites sans accord écrit de cette administration.
La copie ou la reproduction de timbres fiscaux et autres documents certifiés par l'administration sont interdites.
- Avertissements sur certaines copies et reproductions
L'administration émet des avertissements concernant la copie ou la reproduction de monnaie émise par des organismes privés (chèques, billets, certificats), coupons de circulation, sauf lorsque ces copies concernent le propre organisme émetteur. Ne copiez ni ne reproduisez aussi les papiers d'identité officiels, badges de sécurité, tickets restaurants, et autres tickets monnayables.
- Respect de la propriété intellectuelle
La copie ou la reproduction de travaux tels que livres, musiques, tableaux de peinture, gravures, dessins, films, photos qui sont soumis à droits de reproduction d'œuvres intellectuelles sont interdites sauf dans le cadre d'un usage personnel sans but commercial.
Table des matières
Protection contre les parasites iv
Avertissements iv
Notice pour les utilisateurs au Canada
Note aux utilisateurs dans les pays européens.
Précautions de sécurité
Si vous notez quelque chose d'anormal ix
Lieux d'entreposage et d'utilisation ix
Précautions de transport xii
Lorsque vous sortez l'unité du pays xii
Note concernant l'interdiction de copie ou de reproduction...... xiii
1. Présentation 1
1.1. Fonctionnalités 1 1.2. Environnement de fonctionnement 2
2. Opérations préliminaires 4
2.1 Vérifications 4 2.2 Accessoires 4 2.3 Options 6 2.4 Notes d'utilisation 7 2.5 Nettoyage de l'unité 7
3. Identification des différentes parties 8
3.1 Unité principale 8 Face avant 8 Face arrière 9 3.2 Témoin LED 10 3.3 Portefilm FH-2 11
4. Connecter le LS-1000 12
4.1 Avant connexion 12 4.2 Connecter le câble secteur 13 4.3 Connecter le câble SCSI 15
Chaîne de connexion SCSI avec d'autres périphériques... 17 4.4. Attribuer un numéro d'ordre SCSI 19
5. Fonctionnement 20

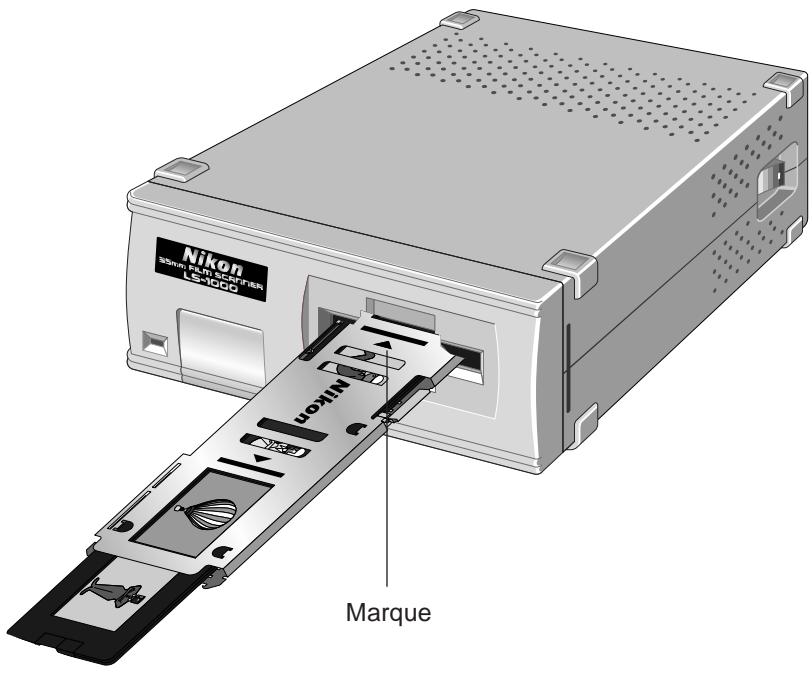

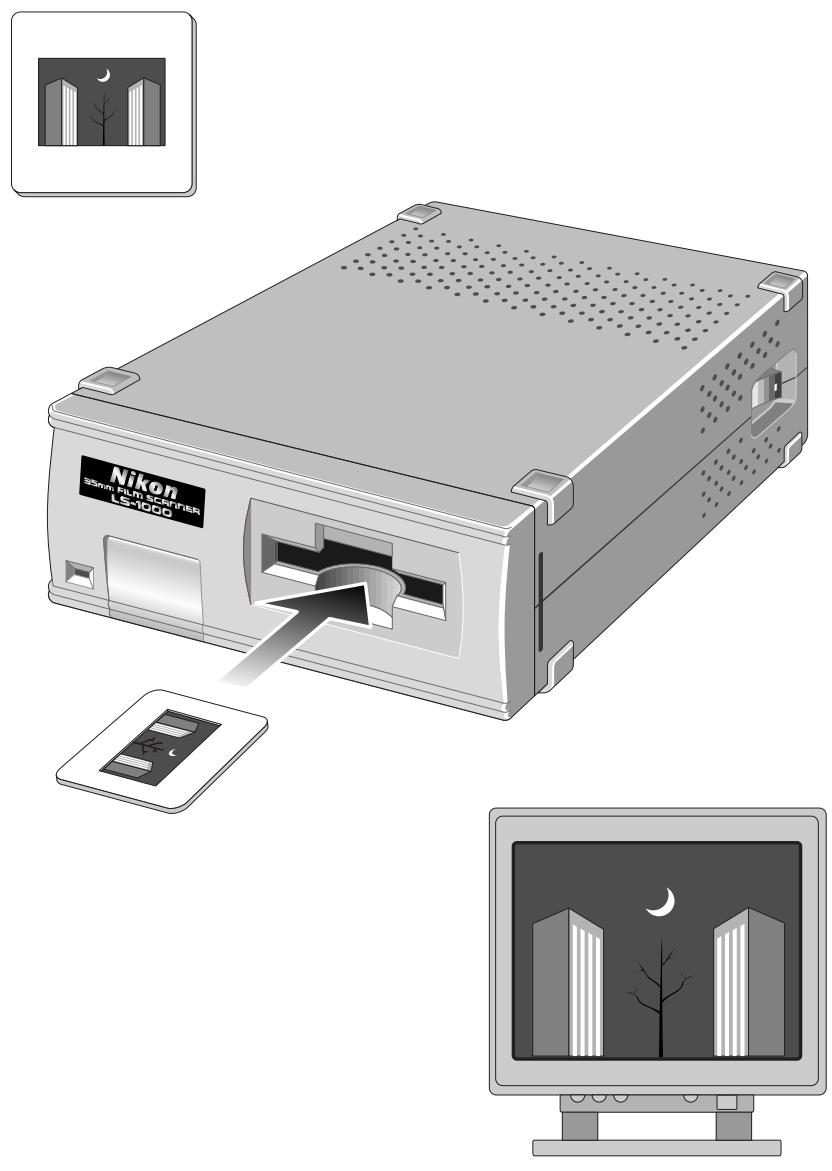

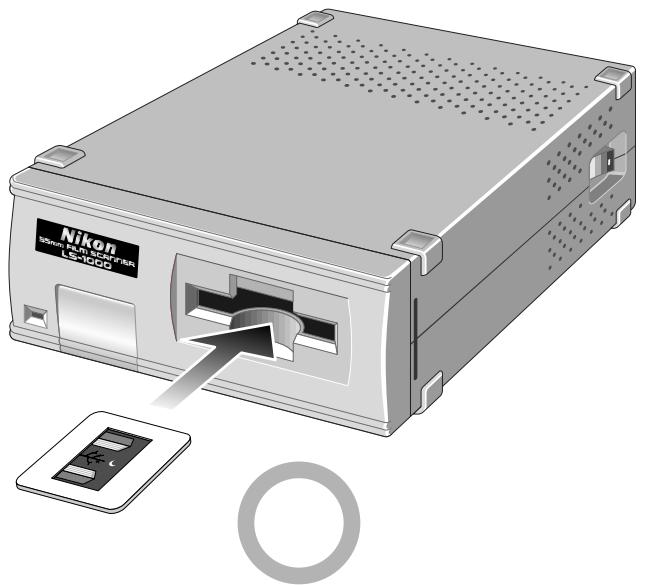

5.1 Allumage 20 5.2 Insertion du film 21

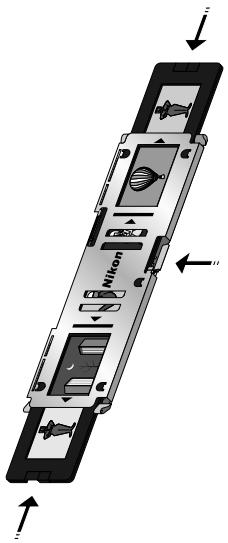

Insertion de diapos sous cache 21

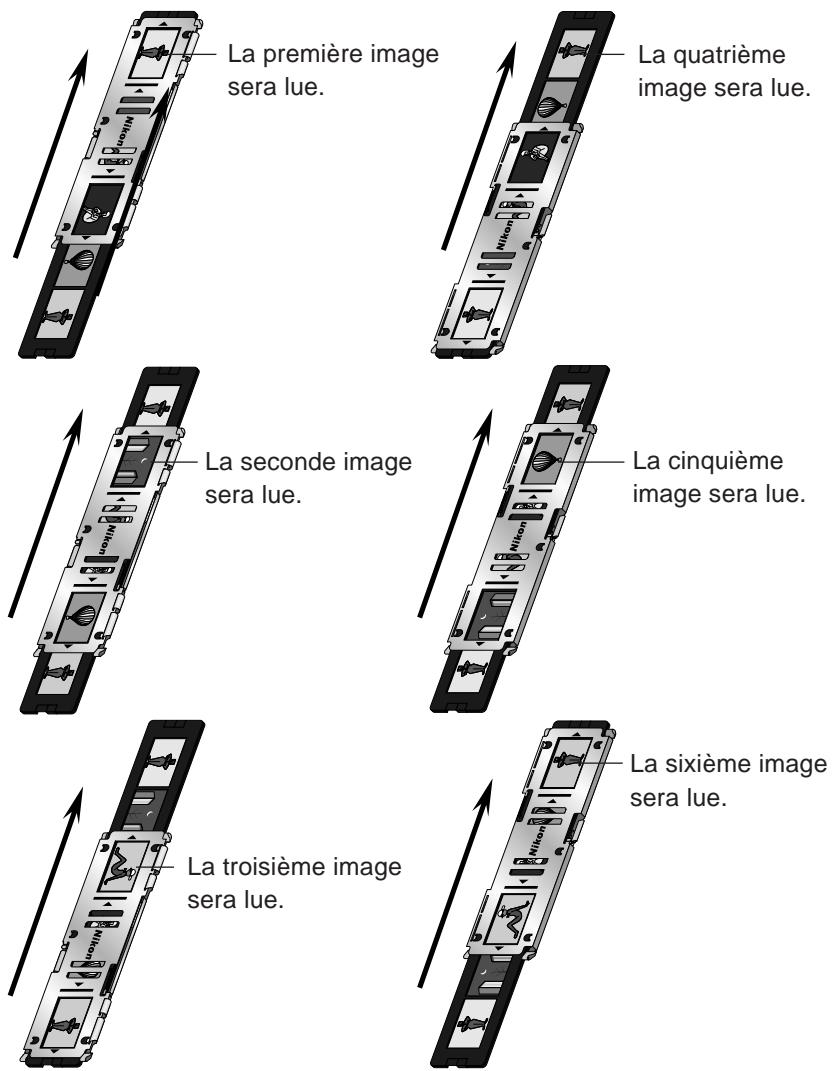

Introduction d'une bande de film 25
1. Présentation
Merci d'avoir acheté ce scanner de films 35mm LS-1000 Nikon. Ce manuel décrit les procédures de déballage, de mise en place et de connexion de l'unité, en mettant l'accent sur l'utilisation du matériel et les précautions à suivre.
Afin de garantir une utilisation correcte de votre scanner, veuillez lire soigneusement ce manuel.
Consultez le manuel du logiciel pour les informations concernant la numérisation et la production d'images avec le LS-1000.
Nous espérons que vous trouverez ce manuel utile.
1.1. Fonctionnalités
Le LS-1000 est un scanner de films destiné à numériser des films 35mm (couleur/noir et blanc, négatif/positif) à haute vitesse et haute résolution.
- 3 barrettes 3-couleurs, LED haute luminosité, ne nécessitant pas de maintenance de luminosité
- Numérisation rapide en une passe
- Images de très haute qualité produites par un convertisseur A/D 12-bits
- Surface maximum en pixels de 2592 x 3888 et haute résolution de 2700 dpi
- Fonction d'autofocus, évitant le besoin de mise au point manuelle
- Compact, léger, de faible consommation électrique
- Permet la numérisation consécutive automatique avec le chargeur automatique optionnel
1.2. Environnement de fonctionnement

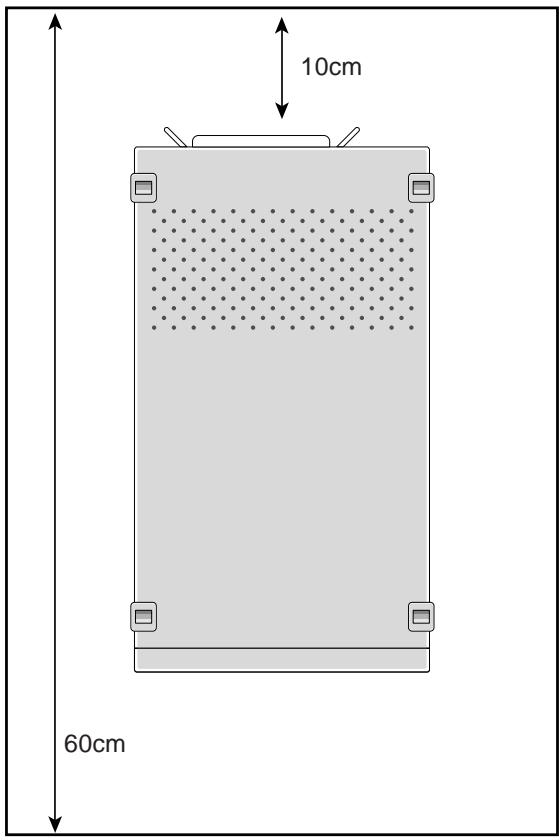

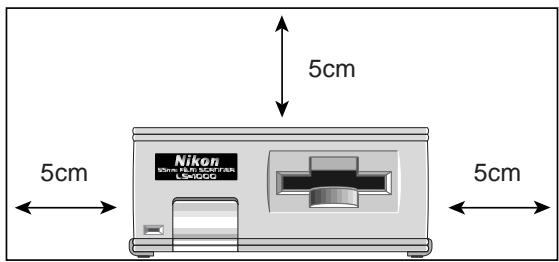

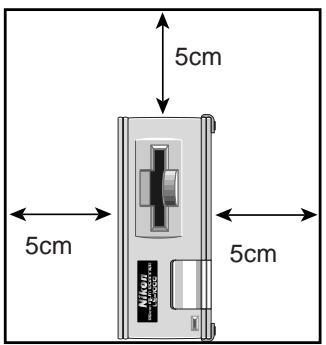

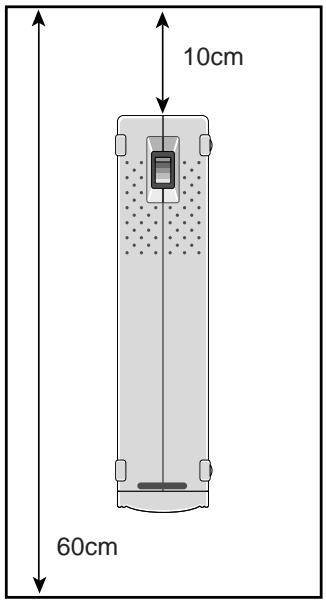

Laissez suffisamment d'espace au-dessus et autour de l'unité pour permettre une utilisation sans heurts. Veuillez vous reporter aux dessins ci-dessous pour avoir les dimensions à respecter.
Mettez, si possible, une housse convenable pour éviter l'accumulation de poussière quand l'appareil est au repos.
En cas d'installation verticale
En cas d'installation horizontale
2.1 Vérifications
Vérifiez l'emballage pour voir s'il n'a pas subi de dommage durant la livraison. Si l'emballage est endommagé, veuillez contacter votre détaillant et ne déballez pas l'unité.
2.2 Accessoires
Les éléments suivants sont inclus avec votre LS-1000. Quand vous ouvrez l'emballage, vérifiez que tous les éléments sont disponibles. S'il en manque, veuillez contacter immédiatement votre détaillant.
Boîtier principal LS-1000 (1)
Cordon secteur (1) * La forme de la prise dépend du pays d'utilisation
Manuel(s) utilisateur du LS-1000 Disquette(s) programme
2.3. Options

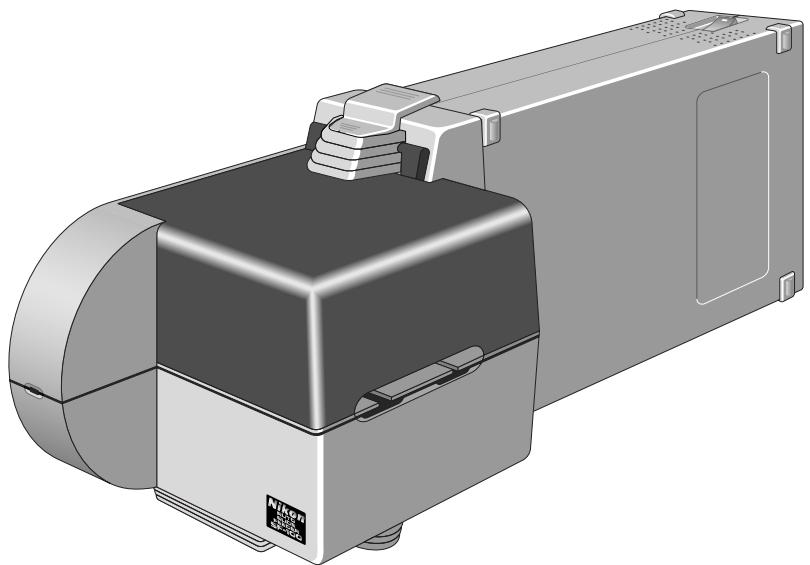

Le LS-1000 dispose d'un chargeur automatique SF-100 permettant le chargement automatique de diapos 35mm.
2.4 Notes d'utilisation
- N'utilisez pas de diapositives plus fines que 1.1 mm ou plus épaisses que 3,0 mm. Si un cache n'est pas plat sur sa surface, vous aurez quelque difficulté à monter ou démonter la diapositive.

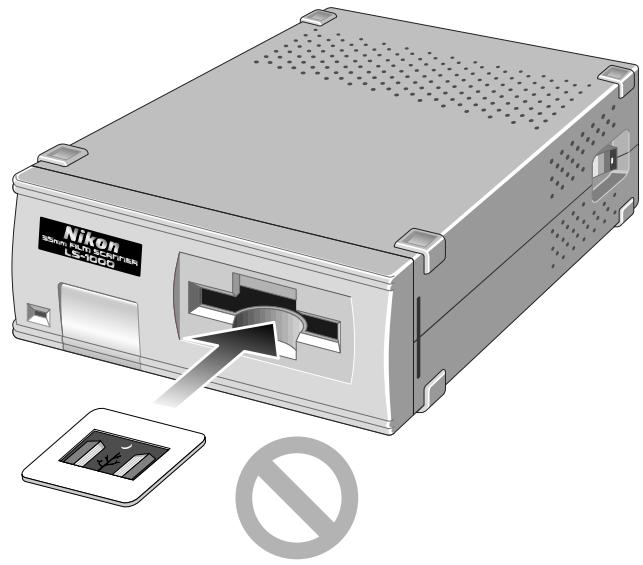

- Ne forcez pas la diapositive sous cache ou le porte-film à entrer ou à sortir de l'unité si ce n'est en douceur.
- Lors d'une numérisation, ne touchez pas ou ne sortez pas la diapositive ou le porte-film. Laissez l'unité en position horizontale.
2.5 Nettoyage de l'unité
Lors d'une maintenance et d'un nettoyage de routine, assurez-vous qu'aucun produit volatile comme de l'alcool, de la benzine, ou de la térébenthine ne vient en contact avec le SF-100, car cela pourrait provoquer une panne, le feu ou une électrocution.
Veuillez suivre les points suivants :
- Avant nettoyage, éteignez toujours le contact et débranchez la prise.
- Le capot étant en plastique, dépoussiérez-le avec un plumeau ou un chiffon sec;
Utilisez un chiffon sec pour dépoussière la face arrière métallique.
- Si l'unité est très tâchée, nettoyez-la avec un chiffon humidifié d'un agent détergent neutre, et séchez-la avec un linge.
Évitez les substances agressives telles que alcool, benzine, térébenthine, ou pesticides. Cela endommagerait la surface et abimerait le fini extérieur.
3.1 Unité principale
Face avant
Fente d'introduction: Le portefilm est entré ici.
Connecteur d'options: Le chargeur automatique de diapos SF-100 se connecte par ce connecteur.
Témoin d'état LED: Montre l'état du scanner.

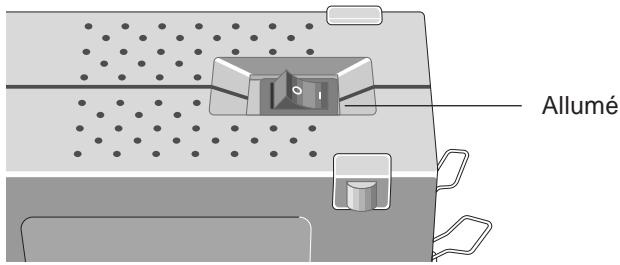

Interrupteur: Allume ou éteint l'appareil.
Ouïes de ventilation: Comme l'air circule dans ces ouïes, assurez-vous qu'elles ne sont pas obturées par d'autres équipements.
Face arrière

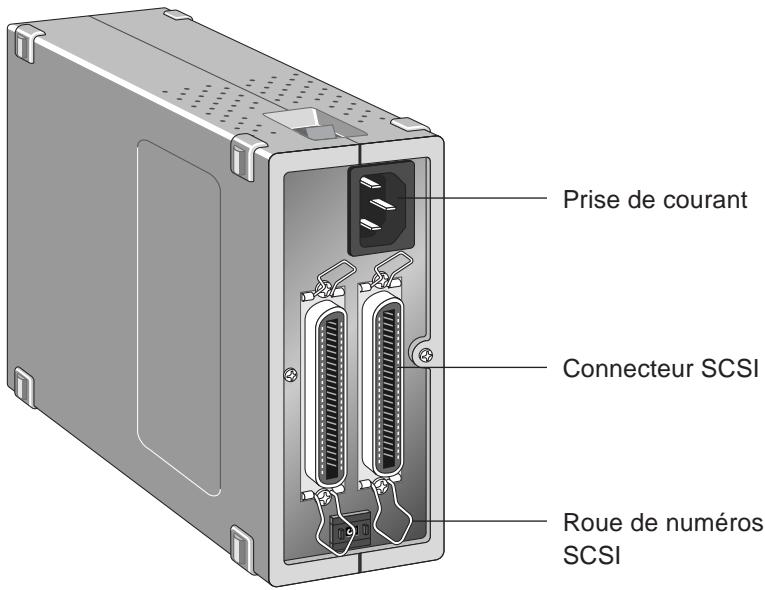

Connecteur SCSI : Pour la connexion du câble SCSI. (Pas de différence entre l'entrée et la sortie)
Roue de nombres SCSI: Définit le nombre d'ordre SCSI. Sont possibles et montrés les nombres de 0 à 7.
Prise de courant: Pour connecter le câble secteur fourni.
3.2 Témoin LED
Le témoIN LED situé sur la face avant montre l'état du scanner.
Témoin d'état LED
Allumage continu: Est allumé à la mise sous tension (État PRET).
Clignotement (toutes les 1,5 secondes environ) : Clignote lentement lors du fonctionnement (État OCCUPE).
Clignotement rapide (environ 5 fois par seconde) : Clignote rapidement quand une erreur se produit, soit dans le LS-1000 soit en communication (État ERREUR).
Note: la fréquence de clignotement peut parfois être irrégulière, mais cela ne signifie pas forcément un dysfonctionnement.

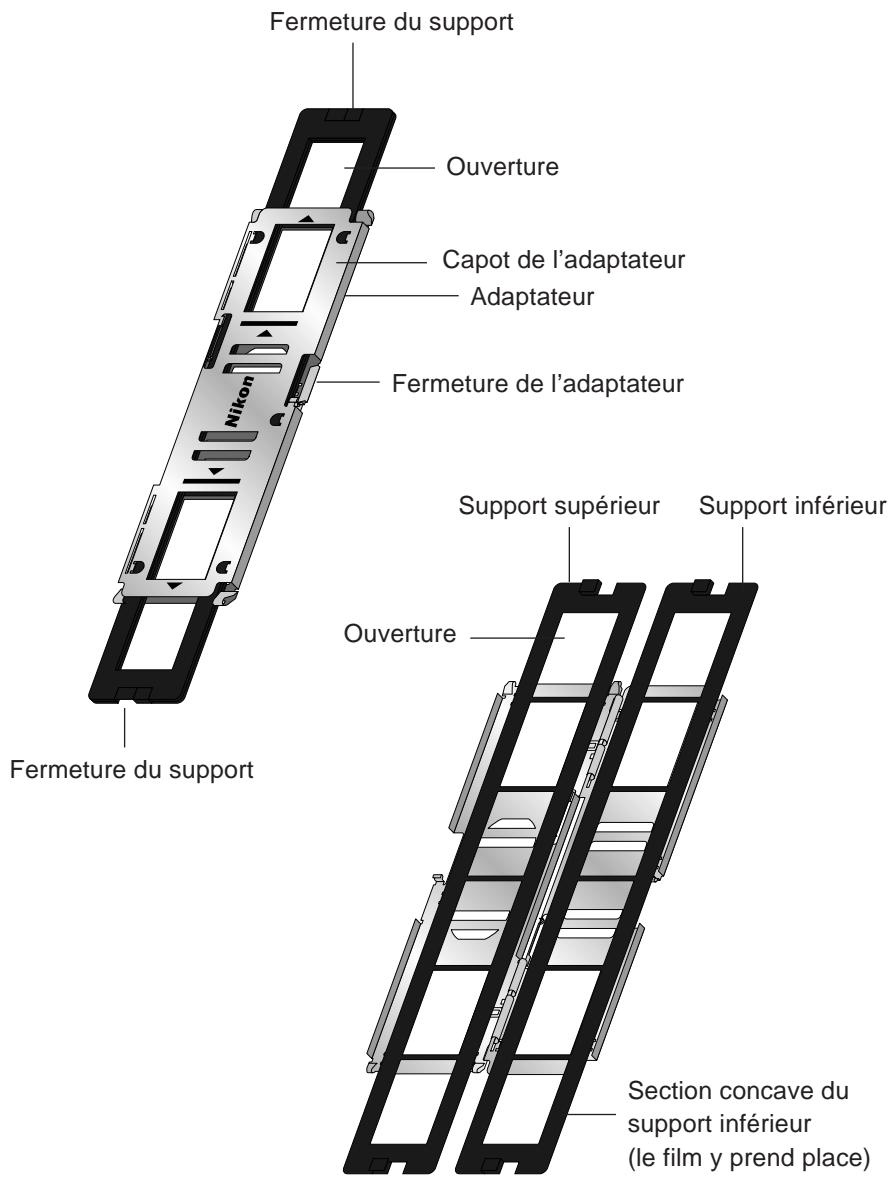

3.3 Portefilm FH-2

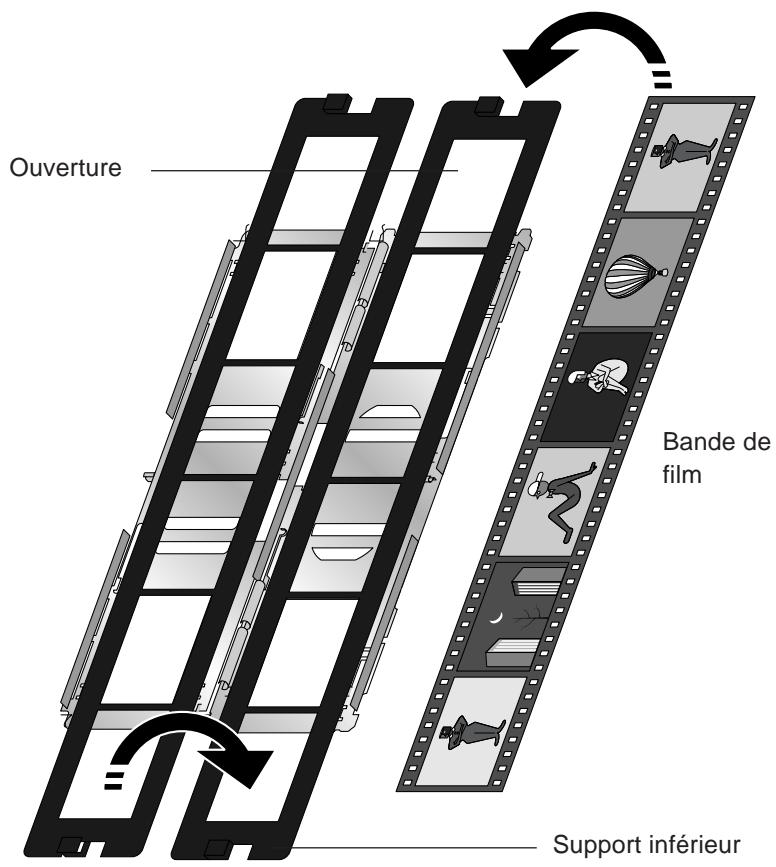

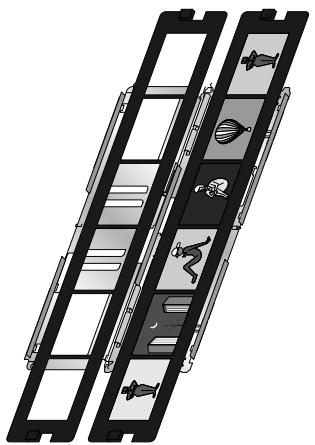

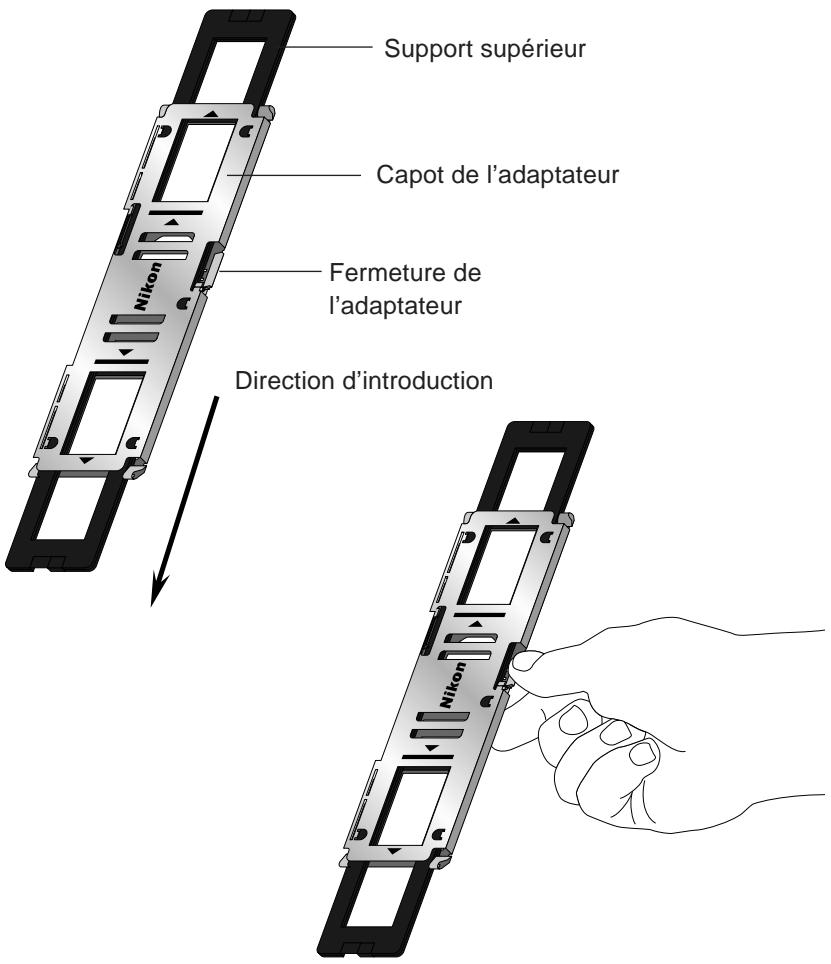

Ce porte-film peut être utilisé avec les bandes de films contenant jusqu'à six images.
4.1 Avant connexion
Avant de connecter les cables, vérifie que tous les périphériques, y compris l'ordinateur et le LS-1000, sont éteints.
Pour les IBM PC/AT ou compatibles dans lesquels la carte SCSI n'est pas installée, installer la carte SCSI comme indiqué dans le manuel fourni avec la carte.
À la première installation d'une carte SCSI, vérifie que vous n'utilisez pas le même numéro que celui utilisé pour d'autres tâches comme une adresse d'E/S, un numéro d'interruption ou un canal DMA d'une carte graphique.
Note: Assurez-vous que le PC est éteint avant d'installer la carte SCSI.

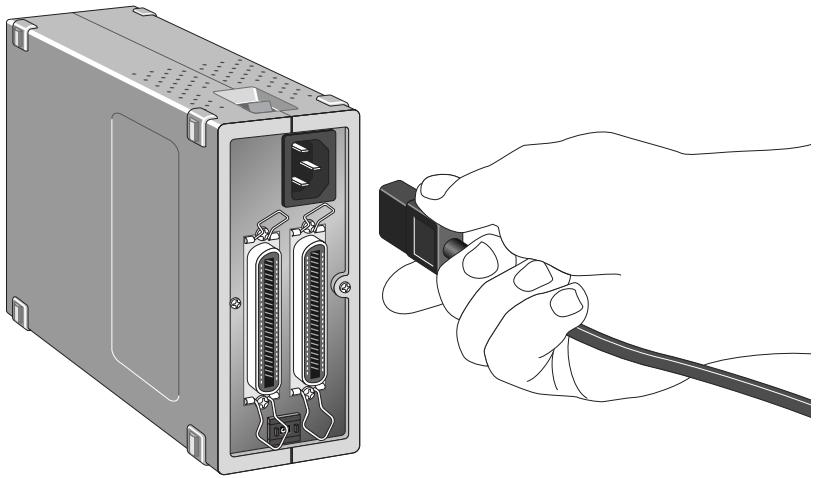

4.2. Connecter le câble secteur

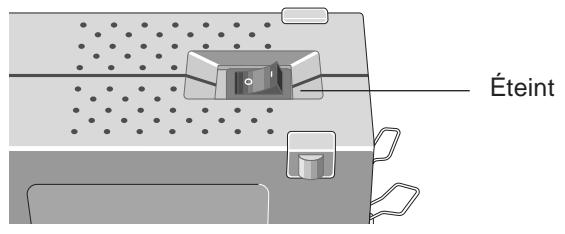

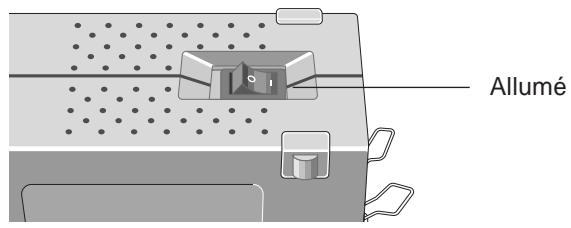

Avant de connecter le cable secteur, vérifie que l'interrupteur est en position éteint.
Insérez la côte femelle du cable secteur dans la prise située sur la face arrière, branchez alors la prise à une prise de courant.
La forme des prises dépend du pays d'utilisation.
4. Connecter le LS-1000
- La source de courant doit comporter une prise de terre.
- Essayez, si possible, d'utiliser une prise indépendante. Si l'unité est branchée à une prise qui alimente un appareil ménager comme un aspirateur ou un climatiseur, il peut se produire des interférences électriques.

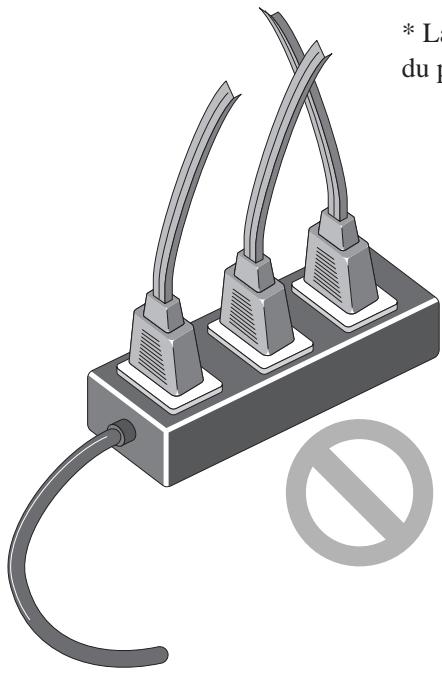

- Ne prolongez pas le câble secteur de ce produit, cela peut provoquer des dysfonctionnements.
- La forme des prises dépend du pays d'utilisation.
4.3. Connecter le câble SCSI
Avant de connecter le cable SCSI, vérifie que tous les périphériques SCSI, y compris l'ordinateur, sont éteints.

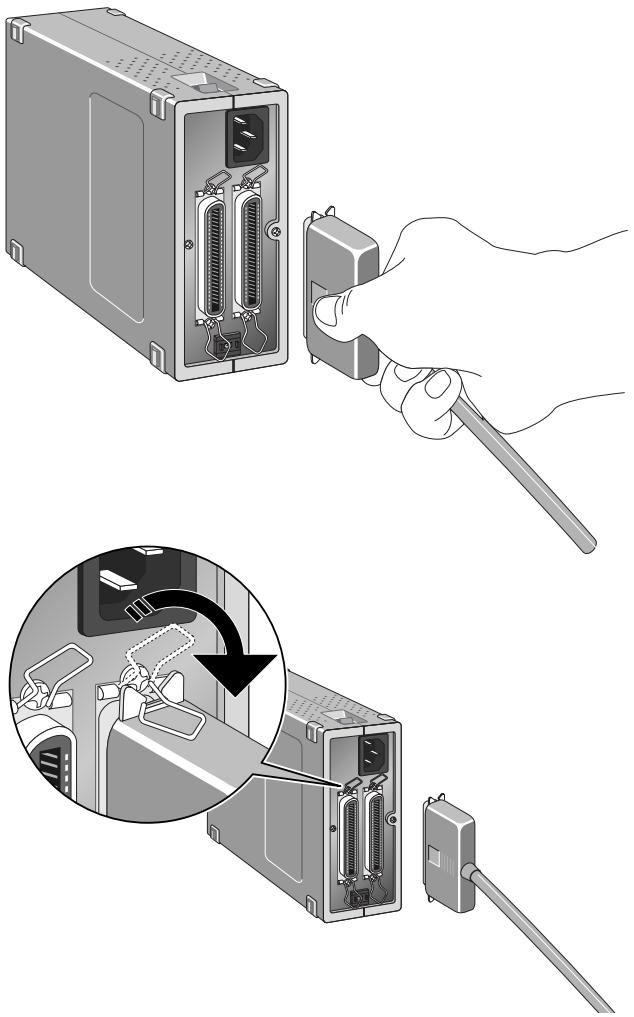

Connectez l'unité à l'ordinateur par le cable SCSI. Après avoir attaché le connecteur, assurez-vous qu'il est verrouillé en place. Vous pouvez connecter le cable SCSI à n'importe quel des connecteurs SCSI de la face arrière de l'unité.
Si l'unité est le seul périphérique SCSI, ou si elle est en fin de chaîne SCSI, attachez le terminateur (résistance de terminaison) à l'autre connecteur SCSI. À ce stade, retirez le terminateur de l'autre périphérique SCSI qui le comportait. Le terminateur n'est pas nécessaire si l'unité est connectée entre deux autres périphériques.
Quand des péripériques SCSI sont connectés, reliez-les de telle sorte qu'ils ne fassent pas une boucle, et attachez des terminateurs à chaque bout de la chaine SCSI. Comme un terminateur est dans la plupart des cas intégré à l'ordinateur hôte, celui-ci doit être en bout de chaine. Certains ordinateurs portables nécessitent un terminateur externe placé manuellement; veuillez consulter le manuel de fonctionnement de l'ordinateur auquel se rattaché l'unité.
Note: Le câble SCSI utilisé doit être du type haute impédance.

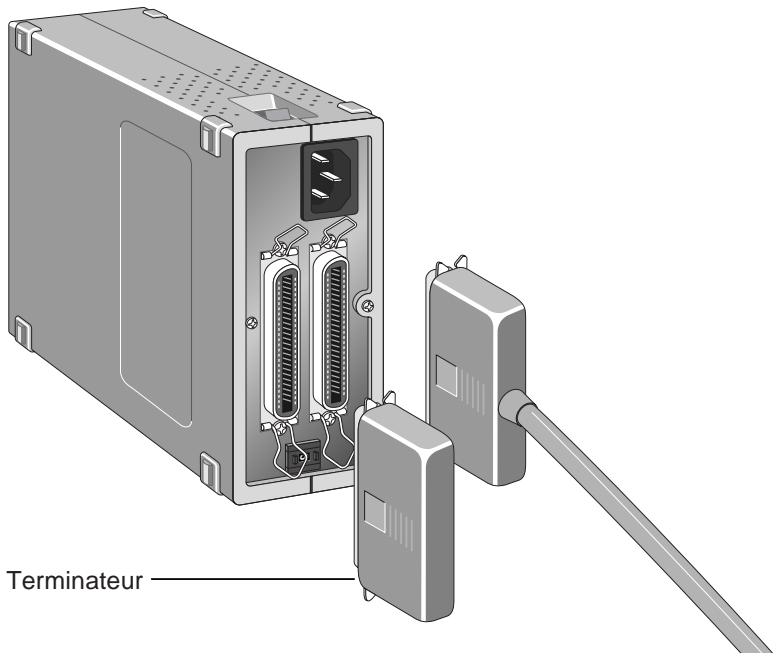

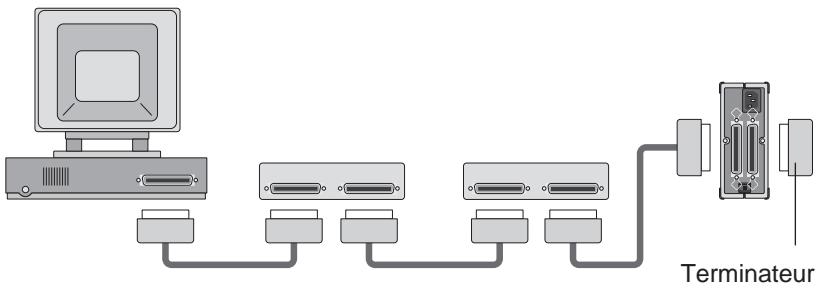

Si le LS-1000 est connecté en bout de chaine SCSI
- Connectez la prise 50 broches du câble SCSI au connecteur SCSI situé sur la face arrière de l'unité, et insérez l'autre côté au connecteur SCSI de l'autre périphérique SCSI.
- Connectez le terminateur fourni (résistance de terminaison) à l'autre connecteur SCSI de la face arrière de l'unité.

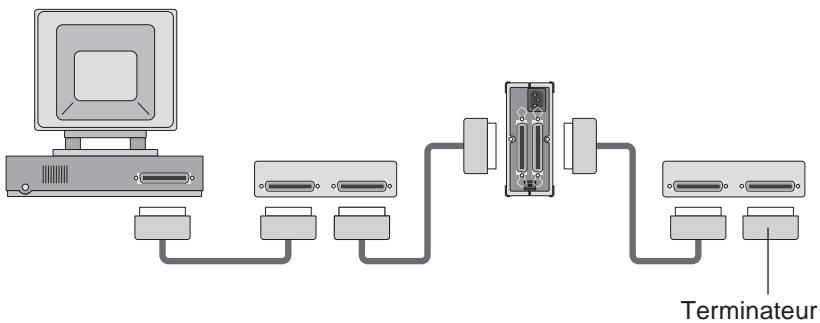

Si le ls-1000 est intercalé entre d'autres périphériques SCSI;
- Connectez la prise 50 broches du câble SCSI au connecteur SCSI situé sur la face arrière de l'unité, et insérez l'autre connecteur au connecteur SCSI de l'autre périphérique SCSI.
- Connectez l'autre périphérique SCSI en utilisant l'autre connecteur SCSI sur la face arrière de l'unité.
- Connectez le terminateur fourni (résistance de terminaison) au périphérique en bout de chaîne SCSI.
Remarques
- Le nombre maximum de périphériques SCSI pouvant être connectés sur un même ordinateur est huit. Dans le cas d'un ordinateur hôte comportant un disque dur SCSI interne, ou un CD-ROM interne, sachez qu'un numéro d'ordre est préassigné pour l'ordinateur hôte et les périphériques SCSI internes.
- Le câble SCSI ne doit pas être plus long que 6 metres sous peine de problèmes.
- Si vous utilisez un terminateur qui se place entre le cable SCSI et l'interface SCSI, installez-en un indépendant de l'autre connecteur SCSI du LS-1000.
- Les terminateurs doivent être placés sur les périphériques situés à chaque bout de la chaîne SCSI.
Si l'ordinateur est un Macintosh, ce dernier est lui-même terminé.
Si l'ordinateur est un IBM PC/AT ou compatible équipé d'une carte SCSI, la carte elle-même est le bout de la chaîne.
Notez que lorsqu'une chaîne SCSI est connectée à l'intérieur d'un ordinateur, le périphérique interne à l'ordinateur devient le terminal de fin de chaîne.
- Avant d'installer une carte SCSI, lisez attentivement le manuel fourni avec la carte. Les nombres d'adresse E/S, niveau d'interruption et canal DMA peuvent servir aux autres cartes d'interface et périphériques. Si besoin, changez-les comme indiqué dans le manuel.
4.4. Attribuer un numéro d'ordre SCSI
Le numéro d'ordre du LS-1000 est réglé d'origine sur «5». Si d'autres périphériques SCSI sont connectés à votre ordinateur, assurez-vous que le numéro d'ordre SCSI du LS-1000 est différent de ceux assignés aux autres périphériques SCSI.
Notez que dans le cas d'un ordinateur avec un disque dur SCSI interne ou CD-ROM interne, les nombres d'ordre de l'ordinateur hôte et de chaque périphérique SCSI sont déjà attribués.
Si les nombres d'ordre sont les mêmes, pour éviter les conflits, vous devrez changer le nombre d'ordre des autres périphériques SCSI ou celui du LS-1000.
Remarques
Pour changer le numéro d'ordre, vérifie que le LS-1000 est éteint. Le numéro d'ordre ne peut être changé quand l'appareil est allumé. - Pour un Macintosh, le 7 est attribué à l'ordinateur et le 0 au disque dur interne, le 0 et 7 étant aussi attribués aux autres ordinateurs personnels. Tout numéro entre 1 et 6 est donc recommandé. - Si le même numéro est attribué deux fois, le système peut bloquer et des données importantes du disque dur détruites. Il est donc essentiel de vérifier soigneusement les numéros d'ordre SCSI avant de connecter le LS-1000.
5.1 Allumage
Allumez le LS-1000 en premier, puis les autres périphériques SCSI et enfin l'ordinateur hôte.
Après allumage, la LED clignote pour signaler l'initialisation du scanner.
Remarques
- Pour éteindre le LS-1000, éteignez d'abord l'ordinateur hôte, ensuite les autres périphériques SCSI et enfin le LS-1000 (ordre inverse de celui d'allumage).
- Une fois éteint, attendez au moins cinq secondes avant de le rallumer.
- Ne manipulez pas l'interrupteur quand le scanner numérique.
5.2 Insertion du film
Le LS-1000 numérique différents types d'images 35mm positif/négatif couleur/noir et blanc. De plus, il peut numériser jusqu'à six images sur une même bande de film, ou une diapositive sous cache.
Insertion de diapos sous cache
Le LS-1000 peut numériser des diapos sous cache en l'état.
- Vérifiez que l'épaisseur du cache est comprise entre 1,1mm et 3,0mm. Assurez-vous que la surface d'emulsion est placée du bon côté.
Quand le LS-1000 est en position verticale, la surface de l'émulsion de la diapo sous cache doit être tournée vers la droite (la surface lisse vers la gauche).
Quand le LS-1000 est en position horizontale, la surface de l'émulsion de la diapo sous cache doit être tournée vers le bas (la surface lisse vers le haut).
- Tous les films ont une surface d'émulsion et une surface de base. La surface émulsionnée est légèrement convexe et concave. La surface de base n'est ni convexe ni concave et est plus brillante que la surface émulsionnée.
5. Fonctionnement

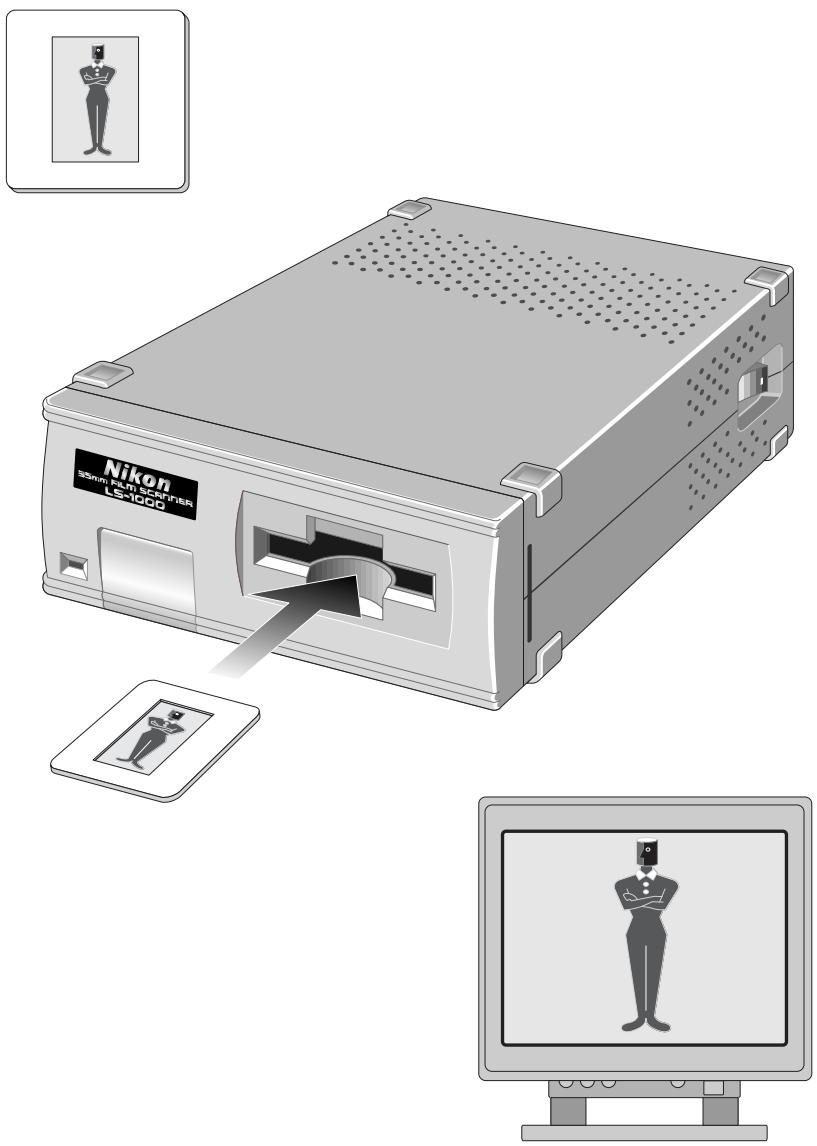

Insérez la diapo sous cache doucement jusqu'à toucher le rebord interne.
Note: N'introduisez pas la diapo sous cache de telle sorte que longueur et largeur soient inversés. S'il en était ainsi, le LS-1000 ne pourrait pas numériser les deux bords de la diapositive.
L'orientation standard d'une diapositive montée en portrait ou à l'italienne est montrée ci-dessous. (Le logiciel permet le retournement, si haut et bas sont inversés.)
Introduction d'une bande de film
Insérez la bande de film dans le portefilm FH-2 annexe, et introduisez le portefilm dans la fente d'introduction du film sur la face avant de l'unité.
Étape 1
Retirez la fermeture de l'adaptateur et ouvrez le support supérieur. Vérifiez que le mot Nikon, imprimé sur le capot d'adaptation, regarde vers le haut.
Étape 2
Placez la bande de film sur la partie concave qui est fixée dans l'adaptateur du support inférieur. Placez bien la bande de film pour que la surface de l'emulsion regarde vers le bas (la partie brillante regarde vers le haut). La direction est bonne si le numéro de l'image reste lisible.
Étape 3
Alignez chaque image de la bande de film avec une ouverture du support inférieur.
Étape 4
Fermez le support supérieur, en alignant les deux extrémités des supports inférieur et supérieur.
Verrouillez les fermétures à chaque bout du porte-film après avoir placé le capot d'adaptation et refermé la fermeture de l'adaptateur.
Étape 5
Alignez l'image à avec l'une des deux ouvertures de l'adaptateur argenté.
Insérez le porte-film dans la fente d'introduction du film sur la face avant du LS-1000, en y plaçant l'ouverture de l'image à dire.
Le porte-film peut être introduit des deux côtés dans le LS-1000. Choisissez la direction d'entrée en fonction de l'image à dire.
Étape 6
Insérez le porte-film jusqu'à ce qu'il touche le rebord interne de l'unité et que la marque s'aligne avec le côté de la fente d'introduction.
Remarques
- Ne rentrez pas en force le porte-film.
- Étant en plastique, s'il est forcé, le porte-film risque d'être endommagé.
- Enlevez la poussière du film avec un plumeau ou un pinceau photographique.
6. Problèmes
Si quelque chose d'anormal survient, veuillez vérifier les points suivants avant de penser à une panne de l'unité. Pour plus de détails, consultez la section Problèmes du manuel du logiciel.
La numérisation ne peut se faire.
Est-ce que le cable SCSI est bien branché ?
Connectez le câble SCSI.
- Vous servez-vous du câble SCSI fourni?
Utilisez le câble SCSI fourni.
Est-ce que l'extrémité du câble est bien terminée?
Connectez le terminateur.
- Est-ce que le numéro d'ordre SCSI est différent de celui des autres périphériques?
Changez le numéro d'ordre SCSI s'il est en double.
Utilisez-vous une carte SCSI recommandée? (pour la version Windows)
Utilisez une carte SCSI recommandée.
- Est-ce que les nombres définis pour les E/S, INT et DMA de la carte SCSI sont différents de ceux des autres cartes? (pour la version Windows)
- Est-ce que votre système est compatible avec l'environnement nécessaire?
Suivez les recommandations de système.
- Avez-vous installé le logiciel?
Pour les informations sur l'installation et le fonctionnement du logiciel, reportez-vous au manuel du logiciel fourni avec votre unité.
- Avez-vous convenablement réglé la configuration, en particulier CONFIG. SYS?
Si vous avez installé les applications de Windows, notez que la configuration peut changer automatiquement. (Pour la version Windows)
L'image est de mauvaise qualité
- Avez-vous placé le film correctement?
Placez le film correctement.
Il y a-t-il de la poussière sur le film?
Otez la poussière sur le film avec un plumeau ou un pinceau photographique.
- L'unité est-elle soumise à des vibrations durant la numérisation?
Veuillez placer l'unité à l'abri des vibrations ou des chocs physiques.
Utilisez-vous correctement le calcul ?
Reportez-vous au manuel du logiciel pour plus de détails.
Le témoin LED du chargeur automatique de diapos ne s'allume pas.
Le LS-1000 est-il allumé ?
Allumez l'appareil.
- Est-ce que le LS-1000 et le chargeur automatique sont correctement connectés?
Eteignez le LS-1000 et reconnectez-les.
Annexe: spécifications
Films utilisés: Film 35mm (couleur/noir et blanc, négatif/positif) Diapos sous cache (de 1,1mm à 3,0mm d'épaisseur)
Méthode de numérisation: Montage du film par pas, méthode en un passage
Capteur: Capteur linéaire CCD de 2592 pixels
Surface de numérisation: 24,3 x 36,5mm, 2592 x 3888 pixels. Ouverture du porte-film: 23,4 x 35,4mm.
Résolution de numérisation: Taille du pixel 9,4 microns carrés Densité: 106 pixels/mm, 2700 dpi (sur la surface du film)
Convertisseur A/D: 12 bits/couleur Données de sortie: 16,7 millions de couleurs (8 bits/couleur)
Mise au point: Autofocus Porte-film: Non nécessaire pour les diapos sous cache. FH-2 pour les films en bande (1 à 6 vues).
Interface: Compatible SCSI
Dimensions: 151mm (larg.) x 267,5mm (prof.) x 63,3mm (haut.)
Poids: Env. 1,9kg
Alimentation: AC 100-120V/AC 200-240V, 50/60Hz, 0,8 - 0,4A
Température: 10°C - 35°C
Humidité: 20% - 85% (sans condensation)
Options : Chargeur automatique de diapos Nikon SF-100
accessoires 4
Affichage LED d'état 8
allumer 20
Avant connexion 12
cable SCSI 5, 15
cable secteur 13
connector 12
connecteur d'option 8
connecteur SCSI 9
Connexion avec d'autres périphériques SCSI 17
entres autres périphériques SCSI 17
Environnement de fonctionnement 2
Fente d'introduction 8
fermeture de l'adaptateur 11
fermeture du porte-film 11
FH-2 11
Fin de la chaîne SCSI 17
Insertion de bande de film 25
insertion de diapositive sous cache 21
Installation horizontale 3
numéro d'ordre SCSI 19
Orientation à l'italienne 23
ouies de ventilation 8
porte-film 11
prise de courant 9
problèmes 30
roue de numéros SCSI 9
Spécifications 32
témoin LED 10
terminateur 5,17
unité principale 8
déclarons que ce produit
Nom du produit: Nikon 35mm Film Scanner LS-1000
Option du produit: Passe-Vues Automatique SF-100
Nom du fabricant: Nikon Corporation
Adresse du fabricant: Fuji Bldg., 2-3, Marunouchi 3-chome, Chiyoda-ku, Tokyo 100, Japan
est conforme aux normes suivantes
EN55022 Classe B
EN50082-1
IEC801-2: 1991 4kV
IEC801-3: 1984 3V/m
IEC801-4: 1988 1kV AC, 0.5kV I/O
selon les dispositions de la directive de la CEE (89/336/EEC)
Lieu Date Signature/Directeur général
