MONARCH GOLD 1.5-6X42 - Lunette de tir NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lunette de tir
Marque	NIKON
Modèle	MONARCH GOLD 1.5-6X42
Grossissement	1,5x à 6x
Diamètre d'objectif	42 mm
Pupille de sortie	7,2 mm (à 6x)
Dégagement oculaire	Environ 94 mm
Diamètre du tube	30 mm
Graduation de réglage	1/4 MOA par clic (7 mm à 100 m)
Réglage interne maxi	80 MOA
Champ de vision à 100 m	Environ 23,1 m (à 1,5x) / 5,8 m (à 6x)
Poids	Environ 500 g
Longueur	Environ 300 mm
Matériau du tube	Aluminium de qualité aéronautique
Traitement des lentilles	Multicouche antireflet
Étanchéité	Oui, remplissage azote et joints toriques (anti-buée)
Réticule	Réticule n°4 (non lumineux)
Fonctions principales	Zoom 4x, réglage hausse et dérive, oculaire à mise au point rapide
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon microfibre ; éviter les solvants
Sécurité	Ne jamais regarder le soleil ou une source lumineuse intense
Accessoires fournis	Bouchons d'objectif et d'oculaire (non spécifié, estimation)

FOIRE AUX QUESTIONS - MONARCH GOLD 1.5-6X42 NIKON

Comment installer la lunette MONARCH GOLD 1.5-6X42 sur mon fusil ?

Utilisez des colliers de montage adaptés au diamètre du tube (30 mm). Suivez les instructions de montage du fabricant pour aligner la lunette et serrer les vis au couple recommandé. Consultez la notice pour le réglage du dégagement oculaire.

Comment régler la hausse et la dérive ?

Utilisez les tourelles de réglage situées sur le dessus (hausse) et sur le côté (dérive). Chaque clic correspond à 1/4 MOA (7 mm à 100 m). Tournez dans la direction indiquée pour déplacer le point d'impact.

Que faire si l'image est floue ?

Réglez l'oculaire à mise au point rapide pour obtenir un réticule net. Si l'image reste floue, vérifiez le grossissement et la distance de mise au point (parallaxe fixe à 100 m). Nettoyez les lentilles si nécessaire.

Comment nettoyer les lentilles de la lunette ?

Utilisez un chiffon microfibre propre ou un coton-tige. Pour les taches tenaces, humectez légèrement avec un produit de nettoyage pour optiques. Ne jamais utiliser de solvants agressifs. Rangez les bouchons d'objectif pour protéger les lentilles.

La lunette est-elle étanche ?

Oui, elle est étanche et anti-buée grâce au remplissage à l'azote et aux joints toriques. Elle supporte une immersion jusqu'à 2 mètres pendant 5 minutes (selon la notice). Ne pas utiliser sous l'eau de façon prolongée.

Puis-je utiliser la lunette en basse lumière ?

Oui, le grand objectif de 42 mm offre une pupille de sortie de 7,2 mm à 6x, ce qui est idéal pour les conditions de faible luminosité. Le traitement multicouche améliore la transmission lumineuse.

Quels réticules sont disponibles sur ce modèle ?

Le modèle MONARCH GOLD 1.5-6X42 est équipé d'un réticule n°4 standard (non lumineux). D'autres réticules peuvent être disponibles selon les versions ; consultez la notice pour les options.

Quel est le dégagement oculaire ?

Le dégagement oculaire est d'environ 94 mm, ce qui permet une utilisation confortable même avec des lunettes de tir. Cela offre une marge de sécurité contre le recul.

Comment entreposer la lunette lorsqu'elle n'est pas utilisée ?

Rangez-la dans un endroit sec, à l'abri de la poussière et des températures extrêmes. Remettez les bouchons d'objectif et d'oculaire. Évitez les chocs et l'humidité.

La lunette nécessite-t-elle une pile ?

Non, ce modèle n'est pas équipé d'un réticule lumineux, donc aucune pile n'est nécessaire. Il fonctionne uniquement par transmission optique.

MODE D'EMPLOI MONARCH GOLD 1.5-6X42 NIKON

Votre prochain grand trophée

Rares sont les grands succès qui vous arrivent dans les mains par hasard. En règle générale, il s'agit du fruit d'une organisation et d'une préparation méticuleuses.

Rapporter à la maison un précieux trophée, par exemple, requiert des compétences affûtées et un entraînement de longue haleine. Sans parler, bien entendu, des outils qui vous permettent d'accomplir votre tâche.

Quels que soient vos besoins, Nikon s'engage à vous satisfaire pleinement en mettant à votre disposition le nec plus ultra des optiques de chasse (matériaux de qualité supérieure, technologie la plus précise et travail d'artiste, qui vous servira pendant des décennies).

Table des matières

Introduction	3	Gamine FIELDMASTER	12
Lunettes de visée	4-13	ProStaff	13
L700	6	Jumelles	14-19
Gamine Monarch X	7	Télémetres laser	20-22
Gamine Monarch E	8-9	Monoculaires	23-25
Gamine Monarch III	10-11	Caractéristiques techniques	26-39
Dot Sight	11

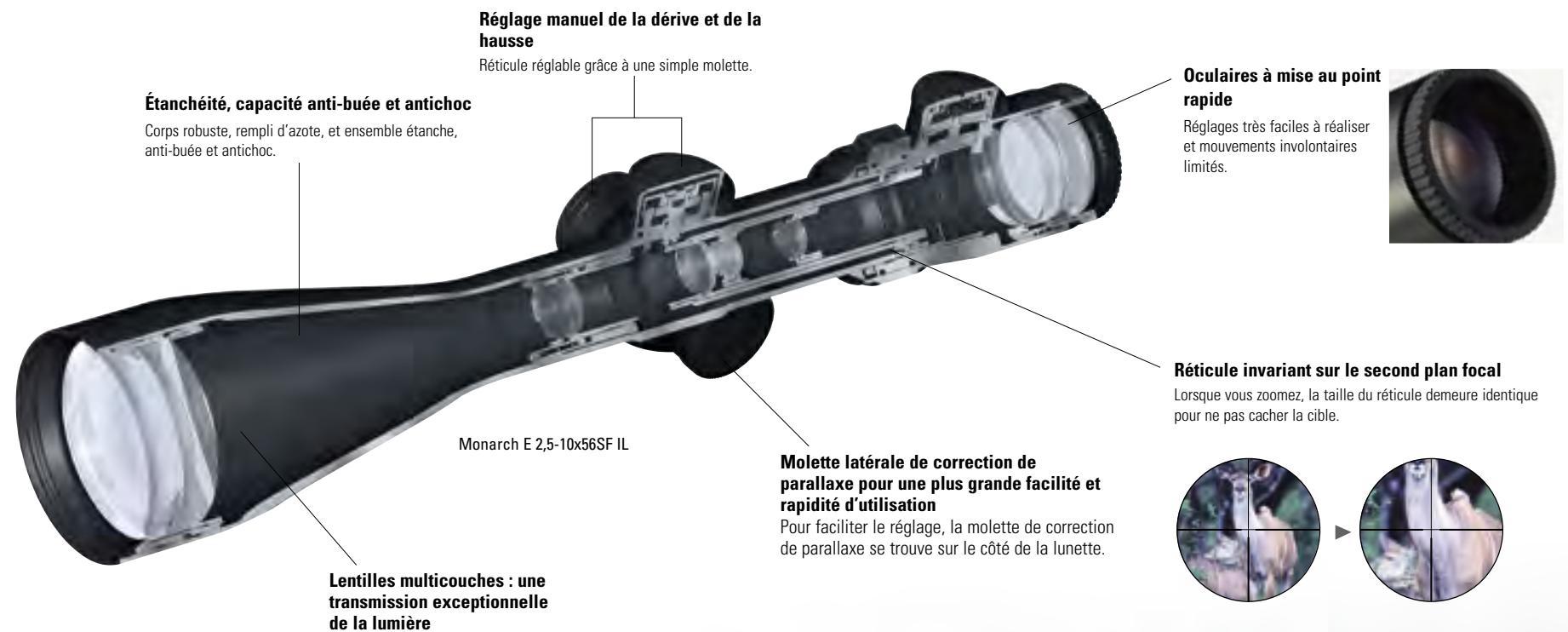

Lunettes de visée

Soyez un tireur d'élite, même dans le noir

Symboles des accessoires fournis

L700

La lunette de visée avec télémètre laser L700 vous procure une nouvelle expérience de chasse en associant un réticule n°4 avec un télémètre laser intégral qui offre une lecture de distance précise de 12 secondes en continu avec une seule pression sur le bouton de commande à distance et ce, même avec des cibles en mouvement. Le dispositif de commande à distance se fixe sur la plupart des armes à feu pour une action de tir régulière, tandis que l'oculaire à mise au point rapide vous permet de faire le point sur le réticule en un clin d'œil. Les optiques sont traitées multicouche pour des images plus lumineuses et avec une forte résolution, de l'aube au crépuscule.

\section*{Caractéristiques}

		L700 4-12x42
Réticule		Réticule n° 4
Couleur de corps		Mat
Optiques	Grossissement réel (x)	4-12
	Diamètre effectif d'objectif (mm)	42
	Pupille de sortie (mm)	3,5 (à 12x)
	Dégagement oculaire (mm)	75 (à 4x) / 74 (à 12x)
	Diamètre exter d'objet (mm)	52,0
	Diamètre exter d'oculaire (mm)	38,5
	Graduation de réglage (mm/1 clic)	7 mm à 100 m
	(MOA, minute d'angle/1 clic)	1/4
	Réglage interne max (M0A, minute d'angle)	40
	Réglage de parallax (m)	100
	Champ de vision réelle à 100 m (m)	8,3 (à 4x) / 2,8 (à 12x)

	Grossissement (x)	4	12
	Unité	(cm)	(cm)
Valeurs de réticule (cm à 100 m)	A	20,00	6,67
	B	3,00	1,00
	C	90,00	30,00

Consultez le schéma de la page 26 concernant les sous-tensions des réticules A à C.

Lunette de visée L700 4-12x42m réticule n° 4

Couleur: Mat

Réticule: n°4

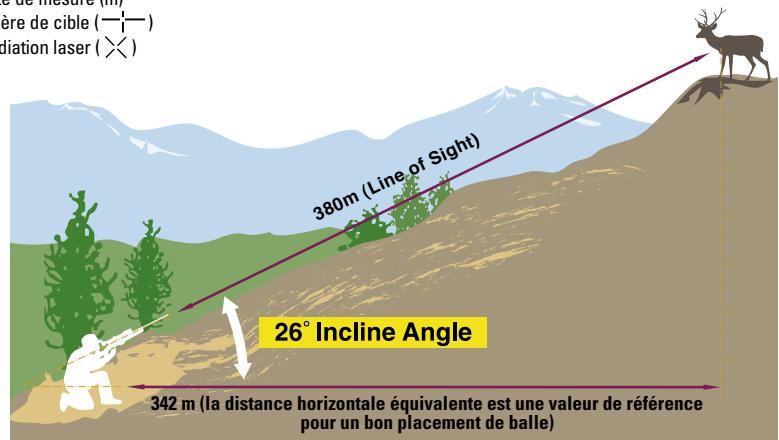

Grâce à la L700, les tirs de longue portée sont plus précis que jamais et ce n'est pas par hasard. Gagnez de précieuses secondes lors de la mesure des distances avant de tirer. Le puissant zoom polyvalent 4x et 12x est la solution idéale pour les tirs de longue portée et les tirs rapprochés.

		L700 4-12x42
Télémitre	Plage de mesure (m)	30-700
	Précision de la mesure	±1m*1 (30-350 m)
	Mode de mesure	- Mode de mesure en prise unique - Mode de mesure en continu Fonction de mesure continue pendant 12 secondes selon les paramètres initiaux
	Fonctionnement
Règles de sécurité	Produit CEI de classe 1M EN/IEC60825-1:2007
EMC	EMC : EN61000-6-3, EMS : EN61000-6-1
Source d'alimentation	1 x pile CR-2 pour la lunette, 1 x pile CR2025 pour le dispositif de commande à distance
Étanchéité	Lunette : étanchéité*2 Logement de la pile : protégé contre les projections d'eau
Longueur x hauteur x largeur (mm)	333 x 65,0 x 62,5
Poids (g)	660 (sans pile)

1 À une distance supérieure à 350 m, il est possible que la précision n'atteigne pas ±1m. Les caractéristiques de ce produit peuvent être moins dans le forme de l'objet visé, de la texture et de la nature de la surface et/ou des conditions climatiques. 2 Jusqu'à 2 mètres pendant 5 minutes. (N'est pas adapté à une utilisation sous l'eau).

Gamme monarch x

Si vous ciblez l'exactitude, la lunette de visée Monarch X est faite pour vous. Dotée d'un zoom 4x, elle est constituée d'un tube monobloc de 30 mm de diamètre, en aluminium de qualité aeronautique. Elle dispose de réticules en verre gravé pour une construction supérieure résistant au chic et au recul. Les réglages ultra-précis de hausse et de dérive s'effectuent par des tourelles de réglage. Chaque clic, correspondant à 1/4 MOA, est suffisamment marqué et précis pour être perçu facilement, et simplifie vos réglages. Toutes les lunettes Monarch X sont remplies d'azote et dotées de joints toriques assurant leur étanchéité et leur capacité anti-buée. Les lentilles en verre écologique sont moulées et polies avec précision. Elles ont bénéficié d'un traitement antireflet multicouche assurant une netteté, une résolution et une transmission de la lumière inégalées. La Monarch X est tout simplement la référence en matière d'ultra-précision.

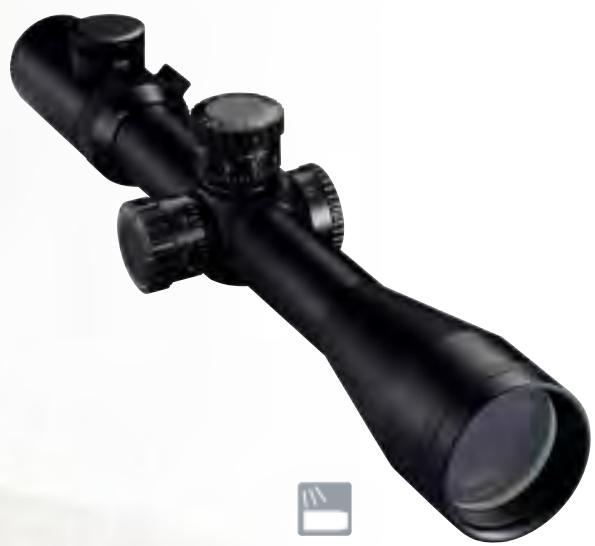

2,5-10X44SF IL

Couleur: Mat

Réticule : Mildot lumineux

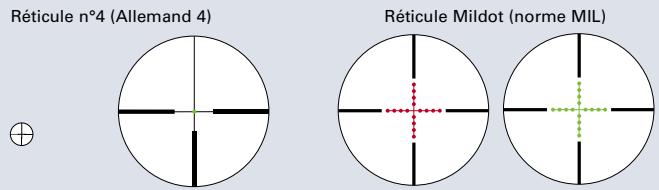

Très pratique, le réticule lumineux Mildot « deux couleurs » de Nikon offre cinq niveaux d'intensité lumineuse pour le point vert et cinq pour le point rouge. Il est également possible d'utiliser le réticule Mildot standard noir (position 'éteint'). Parasoleil fourni.

4-16X50SF

Couleur: Mat

Réticule: n°4

Le 4-16x50 est une lunette de précision longue portée exceptionnelle, offrant une plage de réglage interne de 50 MOA ainsi qu'un grand objectif 50 mm afin de garantir une capture de la lumière/une pupille de sortie maximales à tous les grossissements. Parasoleil fourni.

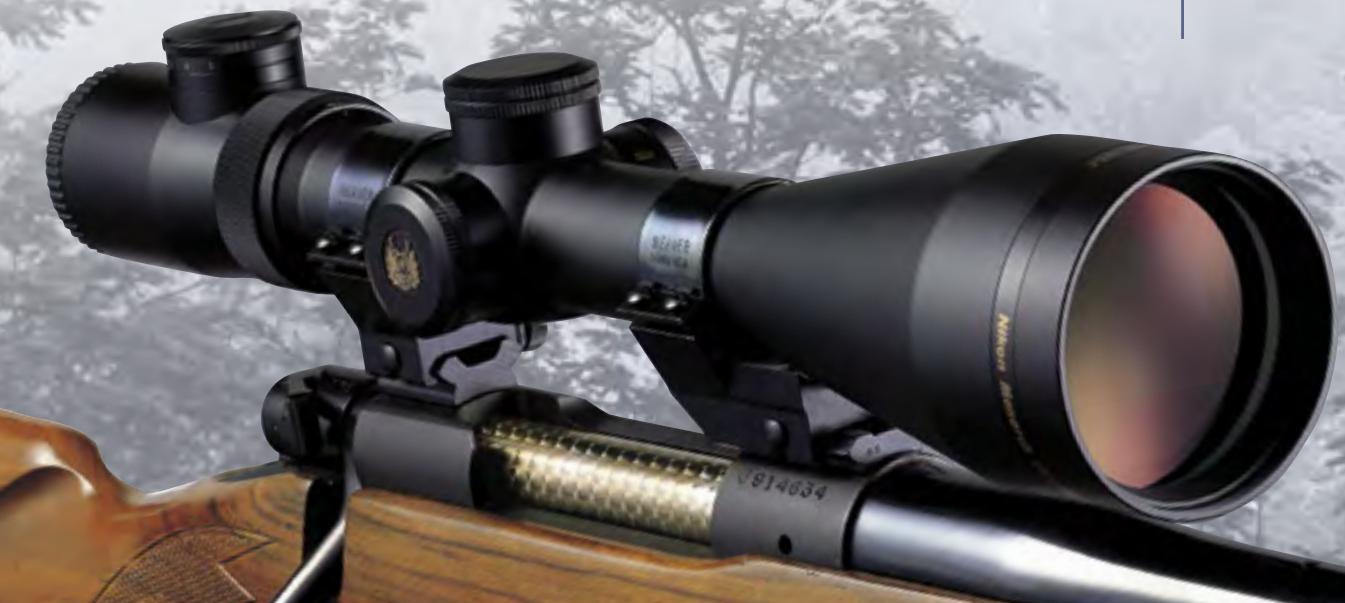

Gamme monarch e

Les produits Monarch répondent à des besoins très divers.

Leurs caractéristiques en font le meilleur choix pour les chasseurs les plus exigeants. Dotés d'un zoom 4x, les modèles de la gamme E possèdent un corps robuste et durable composé d'un tube de 30 mm de diamètre.

Ils mettent à votre disposition une vaste plage de réglages de la hausse et de la dérive, et le diamètre de leur objectif vous permet d'obtenir des images extrêmement lumineuses. Le verrouillage de la correction de parallaxe garantit par ailleurs la précision de la mise au point dans des conditions diverses (non disponible sur les modèles 1,1-4x24/1,5-6x42).

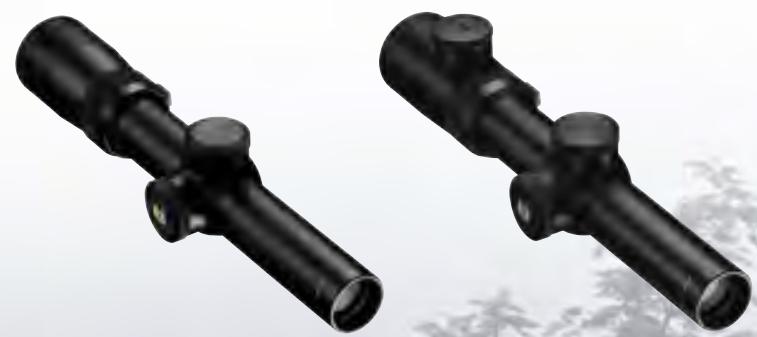

1,1-4x24/1,1-4x24

Couleur: Mat

Réticule : Réticule n°4, Réticule lumineux n°4

Grâce à son large champ de vision et à l’étendue de sa plage de zoom, ce modèle est parfaitement adapté aux tirs à courte et à moyenne distance. À faible grossissement (1,1x), il est particulièrement indiqué pour les cibles proches telles que les cerfs et les sangliers. Son objectif de 24 mm possède une pupille de sortie de 6 mm à 4x, idéale lorsque la luminosité est faible. Le réglage manuel de la hausse et de la dérive et l’oculaire à mise au point rapide contribuent à la vitesse et au comportement d’utilisation de cette lunette de visée qui requiert un minimum de mouvements. Ce modèle est garanti étanche, anti-buée et antichoc.

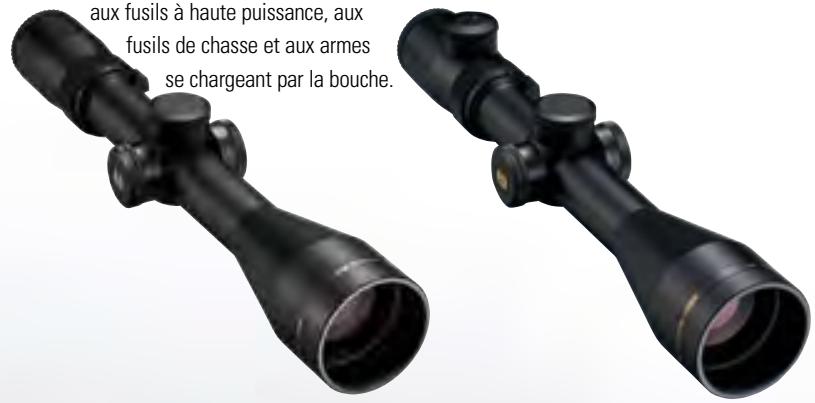

2,5-10X50sf/2,5-10x50sf il

Couleur: Mat

Réticule : Réticule n°4, Réticule lumineux n°4

À faible grossissement, cette lunette de tir polyvalente permet un repérage rapide de la cible. À fort grossissement, l'approche à grande distance acquiert une grande précision. L'objet de 50 mm permet une pupille de sortie de 5,2 mm à 10x - une valeur cruciale quand il s'agit de tirer à grande distance dans des conditions de faible luminosité. Cette lunette offre un réglage latéral facile de la correction de parallaxe ainsi qu'un système de blocage empêchant toute modification accidentelle du réglage de correction. Parfaitement adaptée à la chasse au gros gibier et aux nuisibles, cet accessoire forme un complément idéal.

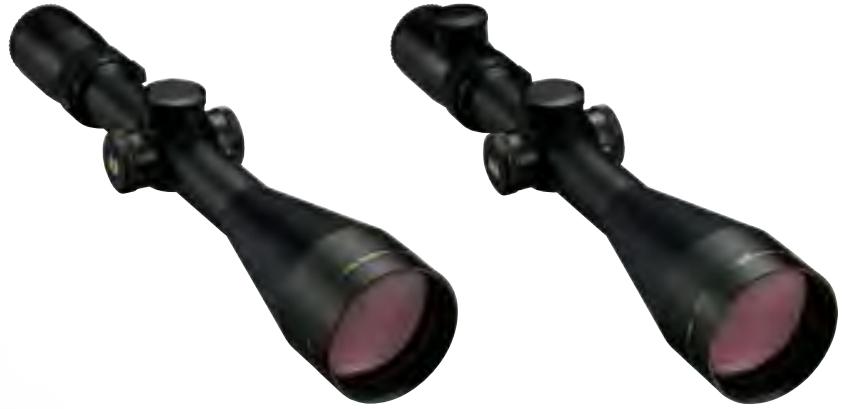

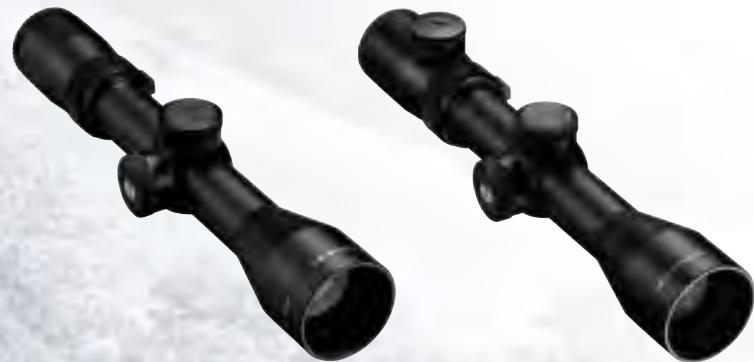

2,5-10X56sf/2,5-10x56sf il

Couleur: Mat

Réticule : Réticule n°4, Réticule lumineux n°4

Cette lunette se désigne par une grande pupille de sortie pour un champ visuel lumineux. Particulièrement polyvalente, elle se prête à un repérage rapide de la cible à faible grossissement et à un tir distant de haute précision à fort grossissement. L'objet de 56 mm compte une pupille de sortie de 5,7 à 10x, facilitant ainsi le tir à très grande distance dans des conditions de faible luminosité. Le réglage létal de la correction de parallaxe est facile à utiliser et se double d'un système de blocage, empêchant toute modification accidentelle du réglage. Une optique exceptionnelle pour la chasse au gros gibier et aux nuisibles avec des carabines performantes.

Couleur: Mat

Réticule : Réticule n°4, Réticule lumineux n°4

La lunette idéale pour la chasse à moyenne et petite distance. Le faible grossissement à 1,5x convient parfaitement aux tirs en mouvement, le fort grossissement de 6x se prêtant à la plupart des tirs à moyenne distance. L'objet de 42 mm permet une pupille de sortie de 7,2 mm à 6x - particulièrement utile pour le tir à courte distance dans des situations à faible luminosité. Convient également à la chasse au gros gibier et aux animaux dangereux. Un accessoire recommandé pour les carabines compactes, les grands fusils de chasse aux animaux dangereux, les fusils de chasse et les armes se chargeant par la bouche.

Gamme monarch III

Les nouvelles lunettes de visée Monarch III sont dotées de nombreuses fonctionnalités qui les placent en haut de leur catégorie. Tous les modèles bénéficient d'un zoom 4x à mise au point rapide, d'un dégagement oculaire de 10 cm, d'un oculaire plus grand, d'un corps de montage plus large, et possèdent un bouchon d'objet et un oculaire rabattables. La durabilité a été améliorée pour garantir la fiabilité dans les environnements les plus difficiles. Trois types de tourelles de réglage de la hausse et de la dérive sont compatibles avec tous les modèles. Mais le critère le plus crucial reste le champ de vision, excellent dans cette gamme, qui assure une image lumineuse et très contrastée.

Parasoleil

Bouchon d'objet et oculaire rabattables

Tourelles interchangeables

(La tourelle est calibrée au 1/8 MOA par clic, mais un calibrage au 1/4 MOA peut également être utilisé.)

2.5-10X42

Couleur : Mat Réticule : Duplex, Mildot, BDC

Avec sa plage de zoom étendue, ce modèle constitue une nouvelle référence pour les lunettes de taille moyenne. L'agrandissement du corps de montage le rend compatible avec une plus grande sélection de fusils. Le pare-soleil RSH-13 est disponible en option.

3-12X42SF

Couleur: Mat Réticule: Duplex, BDC

À fort grossissement, le grossissement de ce modèle est 33% plus que celui d'un modèle 3-9x40, offrant un large champ de vision et une transmission de lumière maximale. Ce modèle bénéficie d'une résolution et d'une luminosité élevées, de l'aube au crépuscule, ce qui en fait la lunette idéale pour tout type de chasse au gros gibier. Le parasoleil RSH-13 est disponible en option.

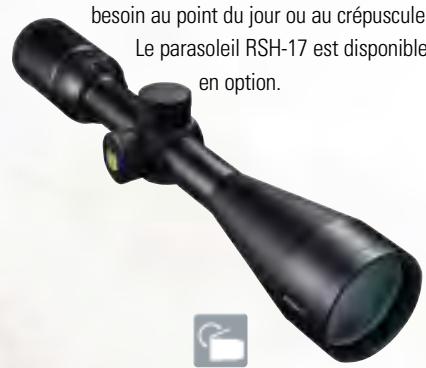

2.5-10X50

Couleur : Mat Réticule : Duplex, BDC

Équipé d'un objectif remarquablement grand par rapport à sa taille compacte, ce modèle associe un champ de vision étendu à faible grossissement et une pupille de sortie de 5 mm, même à fort grossissement. Il vous fournira ainsi toute la lumière dont vous aurez besoin.

5-20X44SF

Couleur : Mat Réticule : Duplex, BDC

Grâce à sa plage de grossissements étendue et à son objectif haute résolution de 44 mm, ce modèle est l'une des lunettes de visée les plus attrayantes jamais conçues, pour tout type de gibier, carabine et distance. Réglage par paliers de 1/8 MOA. Fourni avec trois tours de tourelles interchangeables et un parasoleil RSH-16.

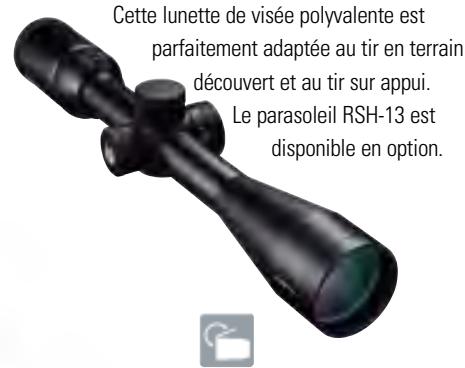

4-16X42SF

Couleur: Mat Réticule: Duplex, Mildot, BDC

Ce modèle vous procurera toute la puissance nécessaire pour la chasse aux reins et autres nuisibles à grande distance. Il possède également un champ de vision suffisamment grand à faible grossissement pour la chasse au gros gibier à courte distance.

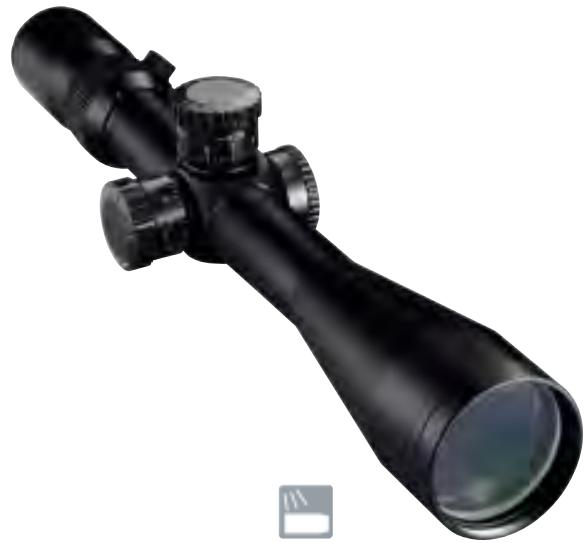

4-16X50SF

Couleur: Mat Réticule: Duplex, BDC

Grâce à son grand objectif 50 mm (conçu pour capter le plus de lumière possible et ce, même à l'aube ou au crépuscule) et son importante gamme de grossissements adaptée à de nombreuses situations de chasse, cette lunette de visée est un remarquable outil, performant et polyvalent. Le parasoleil RSH-17 est disponible en option.

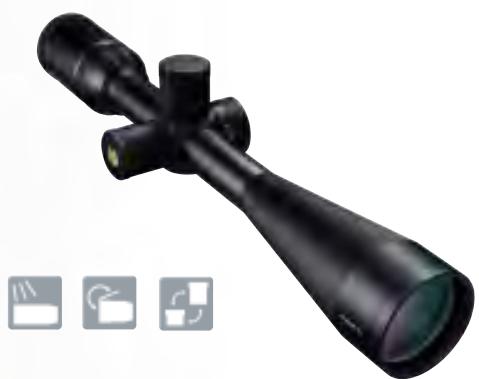

6-24X50SF

Couleur: Mat Reticule: Duplex, BDC, Croisillée de fils à point, Croisillée de fils

Cette lunette est excellente pour la chasse aux renauds ou aux nuisibles, aussi bien au point du jour qu'à la tombée de la nuit. Elle est caractérisée par une haute résolution et un fort grossissement. Réglage par paliers de 1/8 MOA. Fournie avec trois yeux de tourelles interchangeables et un parasoleil RSH-17.

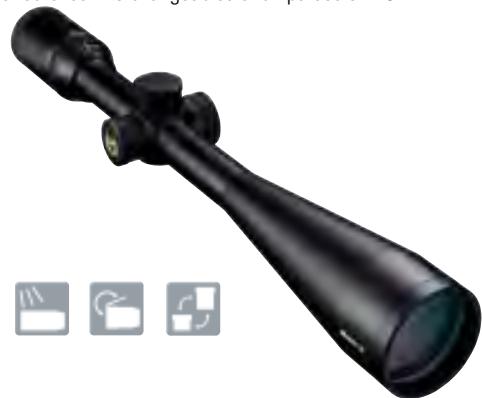

8-32X50ED SF

Couleur : Mat Réticule : Duplex, BDC

Cette lunette Monarch est dotée du verre ED (Extra-low Dispersion) de Nikon permettant d'éliminer les aberrations chromatiques. Elle bénéficiait d'un système optique fournissant des images d'une clarté et résolution incomparables, portant la précision à un niveau inégalé. Non seulement sa plage de zoom est étendue mais son grand objectif 50 mm garantit aussi une visée lumineuse optimale dans toutes les conditions d'éclairage. Réglage par paliers de 1/8 MOA. Fournie avec trois yeux de tourelles interchangeables et un parasoleil RSH-17.

Lunettes de visée

Conçue pour une précision hors pair et une simplicité d'utilisation avec les fusils, carabines et revolvers, la Monarch Dot Sight VSD (Variable Size Dot, taille du point variable) bénéficie de nos technologies les plus sophistiquées. Étanche, anti-buée et antichoc, elle possède un champ de vision étendu et des lentilles traitées multicouche. Elle permet également de régler le diamètre du point (cinq Tailles sélectionnables via une molette).

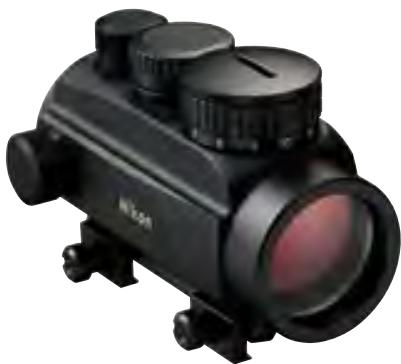

1X30 VSD

Couleur: Mat, Argent

Si vous vous intéressez aussi bien aux cibles qu'au lagopède alpin, ce modèle est fait pour vous. Caractérisée par une optique, une fiabilité et une robustesse hors pair, cette lunette VSD (Variable Sized Dot) possède un écartement oculaire illimité et un champ de vision étendu, parfaitement adaptés à toute pratique de chasse. Choisissez le diamètre de point 1, 4, 6, 8 ou 10 MOA. Fonctionne avec une seule pile lithium (fournie).

Gamme fieldmaster

Forte de son expérience dans la fabrication de lunettes de visée d’avant-garde, la marque Nikon franchit un échelon supplémentaire avec la nouvelle gamme FIELDMASTER. Le numéro un des lentilles multicouches vous propose désormais, par le biais de ces nouveaux modèles, une transmission améliorée de la lumière et une réduction du flou et des lumières parasites, pour des images plus lumineuses et plus précises, et des couleurs parfaitement équilibrées. Les éléments ergonomiques novateurs intégrés à cette gamme - molette latérale de correction de parallaxe facile à utiliser (non disponible sur les modèles 3-9x40, 3-9x50), réglage manuel du réticule extrêmement pratique et oculaire à mise au point rapide - font toute la différence lorsqu’il s’agit de passer à l’action.

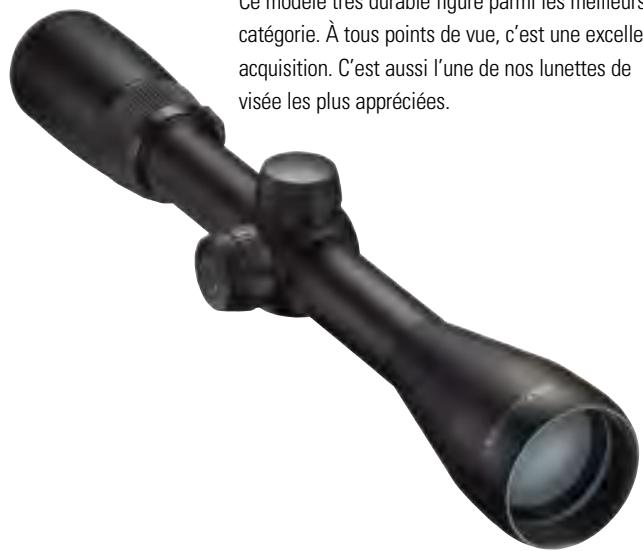

3-9X40

Couleur: Mat

Réticule : Duplex

Ce modèle très durable figure parmi les meilleurs de sa catégorie. À tous points de vue, c'est une excellente acquisition. C'est aussi l'une de nos lunettes de visée les plus appréciées.

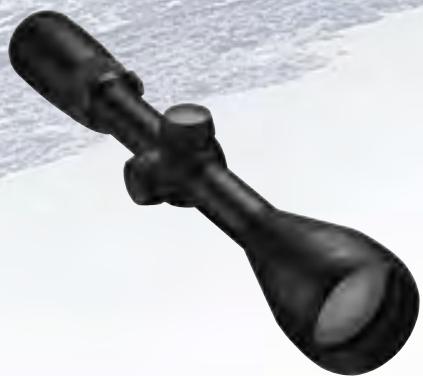

3-9X50

Couleur: Mat

Réticule : Duplex

Son généreux objectif (50 mm) fournit une précision et une clarté remarquables à faible luminosité et sa plage de zoom allie de façon idéale perception de la cible et champ de vision.

4-12X50SF

Couleur: Mat

Réticule : Duplex

Ce modèle possède un objectif de 50 mm et une grande pupille de sortie. Sa capacité de transmission de la lumière (92%) assure une excellente résolution à l'aube et au crépuscule. Il dispose également d'une molette latérale de correction de parallax.

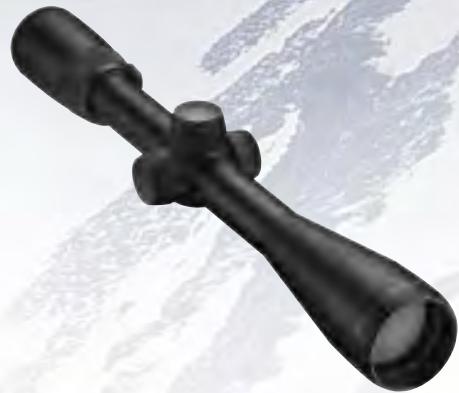

4.5-14X40SF

Couleur: Mat

Réticule : Duplex

Ce modèle, lui aussi très prisé, possède une plage de zoom étendue et un vaste champ de vision à faible grossissement. La molette latérale de correction de parallaxe garantit la précision du tir, quelle que soit la distance.

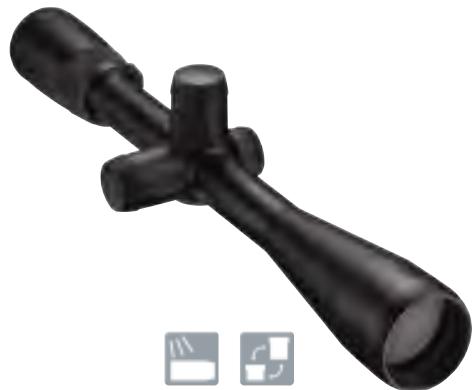

6-18X40SF

Couleur: Mat

Réticule: Duplex, Croisée de fils à point

Ce modèle longue portée exceptionnel conjugue toutes les caractéristiques recherchées par les chasseurs les plus exigeants et un remarquable rapport qualité/prix. Un choix idéal pour la chasse au gros gibier et aux animaux nuisibles.

Lunettes de visée

Que vous chassiez avec une carabine, un fusil à canon lisse ou une percussion annulaire, la nouvelle gamme ProStaff met à votre disposition un modèle idéal pour combler les besoins de tout un chacun. Le réticule BDC de Nikon vous aide à déterminer précisément le point d'arrêt adéquat avant de tirer et vous indique des points de visée fiables jusqu'à 457 m. Les lentilles de qualité supérieure vous procurant une grande netteté d'une extrémité à l'autre. Multicouches, elles vous offrent une haute transmission de lumière pour un champ de vision plus lumineux. 1/4 MOA (minute d'angle) parcies précise avec réglage de la hausse et de la dérive.

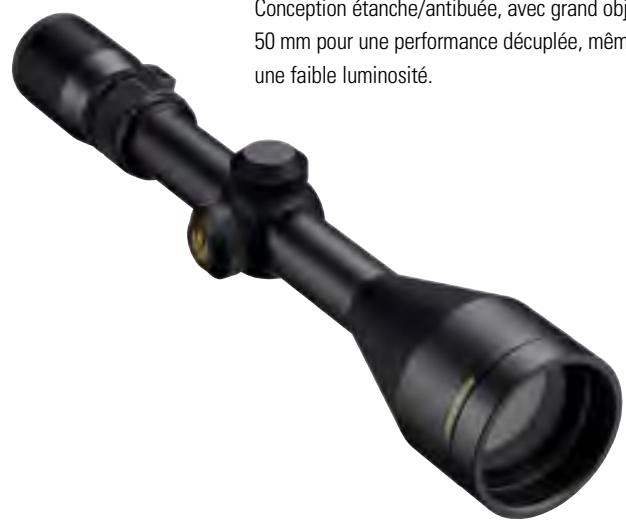

3-9X50

Couleur: Mat

Réticule : Duplex, BDC

Conception étanche/antibuée, avec grand objectif

50 mm pour une performance décuplée, même avec une faible luminosité.

4X32

Couleur: Mat

Réticule : Duplex

Dispose d'une grande pupille de sortie de 8 mm, d'une taille compacte, d'un poids léger et d'excellentes optiques. Il s'agit de la solution idéale pour les fusils à percussions annulaires, à percussion centrale, à canon lisse et à chargement par la bouche.

3-9X40

Couleur: Mat

Réticule: Duplex, BDC

Sa luminosité, ses optiques haute résolution, sa construction antibuée/résistante à l'eau et sa plage de zoom 3-9 font de ce modèle le choix inanime des chasseurs dans le monde entier. Il dispose de toute la polyvalence requise pour une chasse tous terrains, de la forêt dense aux plaines ouvertes. Parfaitement résistante à l'eau, aux chocs et antibuée.

2-7X32

Couleur: Mat

Réticule : Duplex

Grâce à sa taille compacte, cette lunette ProStaff est idéale pour les fusils à canon lisse, les carabines, les fusils à canon rayé, les fusils de taille réduite et les fusils à chargement par la bouche. Bénéficie d'un large champ de vision à faible puissance et d'une superbe résolution en configuration supérieure.

4-12X40

Couleur: Mat

Réticule : Duplex, BDC

Profitez des gammes étendues de grossissements pour le plus grand spectre d'applications de chasse.

Large dégagement oculaire, robuste et résistant à l'eau.

Jumelles

Une paire pour chaque situation qui exige une vision claire et nette

La marque EDG est le fruit de l'engagement de Nikon à fournir une gamme de qualité avec les autres instruments optiques de sport.

Grâce à de nombreuses technologies de pointe en matière d'optique chez Nikon (y compris notre verre ED, notre traitement multicouche dielectrique de haute réflectivité sur le prisme et notre traitement multicouche avancé), nos produits exceptionnels offrent un formidable champ de vision.

Avec la technologie EDG, vous découvrez un monde merveilleux, au-delà de vos rêves les plus fous.

EDG 8x32/10x32 EDG 7x42/8x42/10x42

Technologie optique EDG

• Les légendaires lentilles en verre ED de Nikon (Extra-low Dispersion)

Les légendaires lentilles en verre ED de Nikon (Extra-low Dispersion) compensent les aberrations chromatiques pour vous offrir des images avec un contraste de qualité supérieure et une résolution à vous couper le souffle.

Le système de lentille aplanissante de champ

Le système de lentille aplanissante de champ Nikon amoindrit la courbure du champ (aberrations apparaissant si la mise au point est effectuée au centre du champ de vision, provoquant une absence de mise au point en périphérie et vice versa) et offre des images plus saisissantes, plus claires et ce, jusqu'à la périphérie des lentilles.

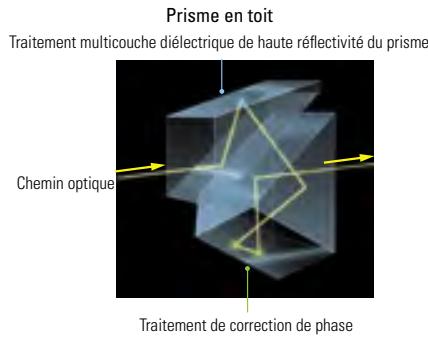

• Traitement multicouche dielectrique de haute reflectivité sur le prisme

Ce type de traitement s'applique aux prismes en toit car la conception de ces derniers n'implique pas de réflectivité totale. La réflectivité de la lumière augmente de plus de 99% (valeur désignée) pour l'ensemble du spectre visible. Les blancs sont plus clairs, la vision est plus vive, plus lumineuse et plus naturelle sur l'ensemble du champ de vision.

• Traitement de correction de phase

Le changement de phases de la lumière est dû aux différences de phases provoquées par la réflectivité sur une surface en toit (Dach). Le traitement de correction de phase s'applique sur la surface pour minimiser la perte de résolution et assurer des images à fort contraste.

• Des images plus lumineuses, même au crépuscule

Le traitement multicouche supérieur s'applique sur toutes les lentilles et tous les prismes afin d'accroître la transmission de lumière et réduire la lumière parasite et les images fantômes pour des images extrêmement lumineuses et nettes, aussi bien à l'aube qu'au crépuscule.

• Optiques en verre Eco, des matériaux plus sûrs pour l'environnement

Toutes les lentilles et tous les prismes ne contiennent aucune trace de plomb ni d'arsenic.

Technologie EDG

• Bouton double, mise au point avec réglage dioptrique

Bouton de mise au point plus grand pour un fonctionnement en toute simplicité. Tirez sur le bouton pour régler la dioptrie (gauche), appuyez sur le bouton pour faire la mise au point (droite).

• Étuiletons caoutchoutés adaptables facilitant le positionnement des yeux pour un dégagement oculaire confortable. Pour les personnes ne portant pas de lunettes, utilisez les œilletons en position étendue. Pour les porteurs de lunettes, veillez à les replier entièrement. Les œilletons sont réglables sur quatre crans vous permettant un réglage précis en fonction de vos besoins. Large dégagement oculaire pour voir clairement tout le champ, même en cas de port de lunettes.
• Étuiletons détachables en forme de cornes

Cilletons ergonomiques en forme de cornes vous permettant de bloquer la lumière périphérique pour obtenir un champ de vision plus clair.

Courroie confortable et ergonomique

Conçue pour votre confort, même après de longues journées d'utilisation. Vous pouvez facilement régler la longueur de la courroie sans avoir à l'ôter de votre cou.

• Design optimisé (« short bridge ») pour une prise en main facilitée
• Conception durable

Corps en alliage de magnésium, moulé sous pression et poids léger.

• Étanches (jusqu'à 5 m pendant 10 minutes) Modèle étanche/antibuée avec joints toriques et remplissage à l'azote.

EDG 8x32

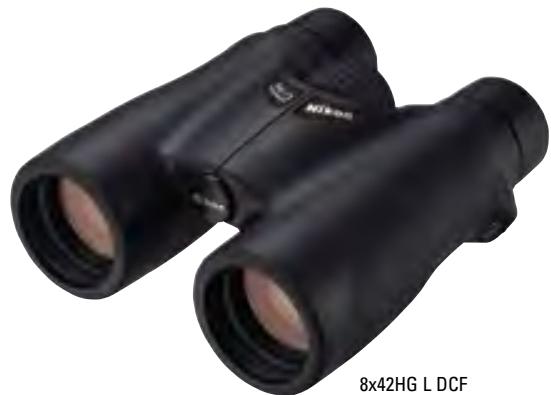

Caractéristiques communes à la gamme HG L 8x20DCF/10x25DCF/8x32DCF/10x32DCF/8x42DCF/10x42DCF

• Des images nettes et claires jusqu'en périphérie grâce à la lentille aplanissante de champ et à la conception de l'oculaire, exclusivités Nikon
• Le traitement multicouche de Nikon offre un taux de transmission de lumière élevé sur une grande plage de longueurs d'onde et minimise les lumières parasites, garantissant ainsi une reproduction parfaite des couleurs
• Traitement de correction de phase des prismes pour une excellente résolution
• Traitement argent haute réflectivité de la surface des prismes pour des images plus lumineuses. Large dégagement oculaire pour voir clairement tout le champ, même en cas de port de lunettes.
• Étuilets bénéficiant de caoutchouc silicone «softtouch»
• Étuilets caout nfortable. Large bague de mise au point.
• Chaque modèle étanche jusqu'à 2m (3 m pour 8x20HG L DCF/10x25HG L DCF) pendant 5 minutes, antibuée avec joints toriques et remplissage à l'azote
• Respect de l'environnement : Les matériaux du corps, des bouchons des oculaires et des objectifs, de l'étui et de la courroie sont dépourvus de chlorure de vinyle
• Toutes les lentilles et tous les prismes utilisent du verre écologique sans arsenic ni plomb
• Peuvent être fixées sur un pied à l'aide de l'adaptateur pour pied (optionnel)*

*Sauf pour les 8x20HG L DCF/10x25HG L DCF

8x32HG L DCF

8x20HG L DCF

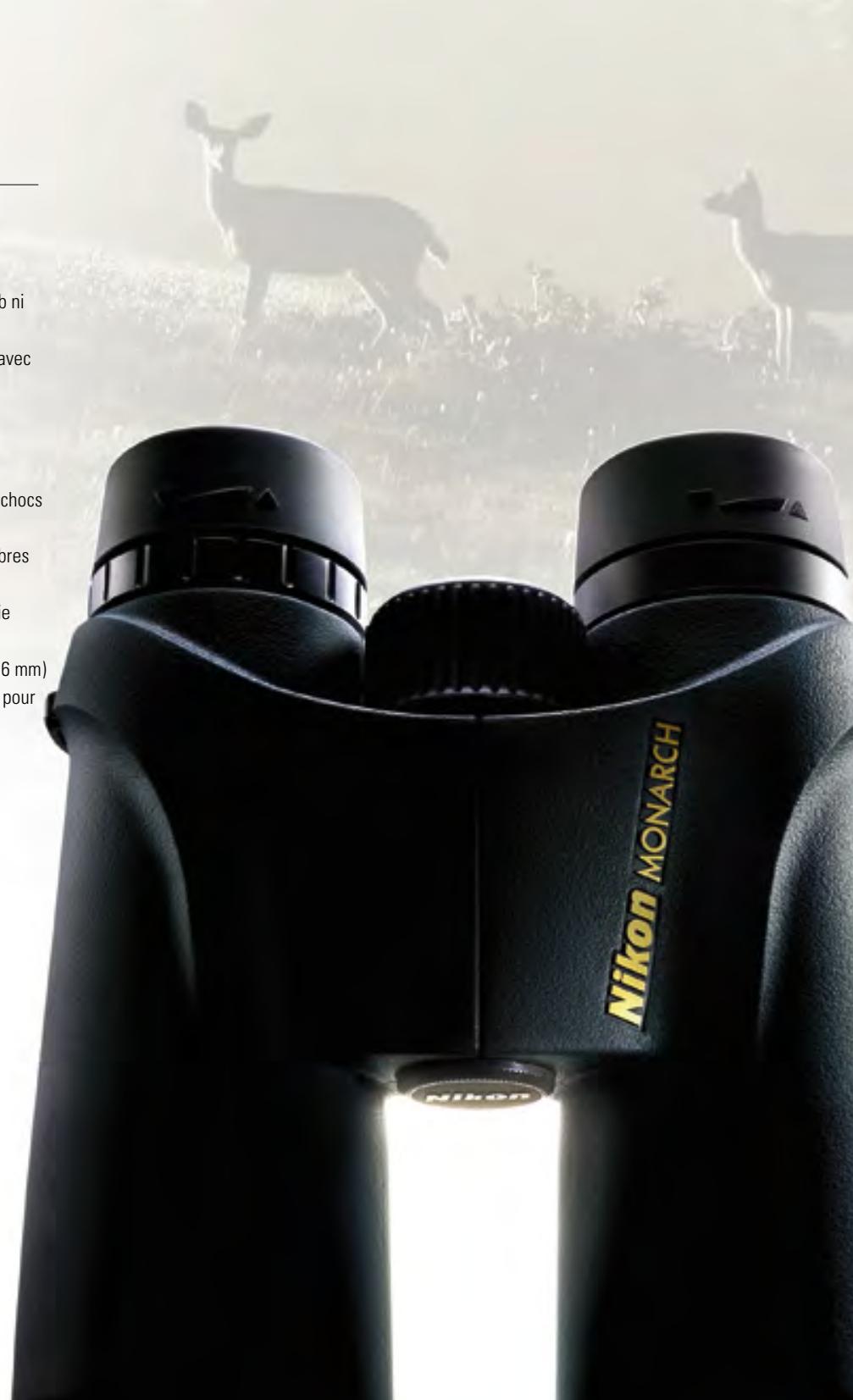

Gamma MONARCH X 8,5x45DCF/10,5x45DCF

• Le traitement multicouche dielectrique de haute réflectivité sur le prisme garantit une transmission élevée et uniforme sur tout le spectre visible et permet d'obtenir des images aux couleurs éclatantes et naturelles
• Toutes les lentilles et tous les prismes sont traités multicouche pour des images plus lumineuses
• Traitement de correction de phase des prismes pour une excellente résolution

Large dégagement oculaire pour voir clairement tout le champ, même en cas de port de lunettes - Étanches (jusqu'à 1 m pendant 10 minutes) et antibuée avec joints toriques et remplissage à l'azote - Étuis caoutchoucs adaptables à crans facilitant le positionnement des yeux sur un dégagement oculaire confortable - Bouchon d'objectif rabattable - Corps léger constitué d'une résine de polycarbonate renforcée par de la fibre de verre et du carbone - Peut être fixé sur un pied à l'aide de l'adaptateur pour pied (optionnel).

MONARCH X 8,5x45DCF

MONARCH X 10,5x45DCF

Connexion équivalente les nouveaux modèles 42mm

• Le traitement multicouche dielectrique de haute réflectivité sur le prisme garantit une transmission élevée et uniforme sur tout le spectre visible et permet d'obtenir des images aux couleurs éclatantes et naturelles
• Étanches (jusqu'à 1 m pendant 10 minutes) et antibuée avec remplissage à l'azote
• Tout nouveau design extérieur

(Principales caractéristiques)

• Toutes les lentilles et les prismes sont traités multicouche pour des images plus lumineuses (les nouveaux modèles 42 mm sont équipés d'un traitement multicouche de qualité supérieure)
• Traitement de correction de phase des prismes pour une excellente résolution
• Traitement haute réflectivité de la surface des prismes pour des images plus lumineuses. Large dégagement oculaire pour voir clairement tout le champ, même en cas de port de lunettes.

De nouveaux modèles, avec de nouveaux designs extérieurs et un traitement multicouche dielectrique de haute réflectivité sur le prisme.

MONARCH 8x36DCF

MONARCH 8,5x5DCF

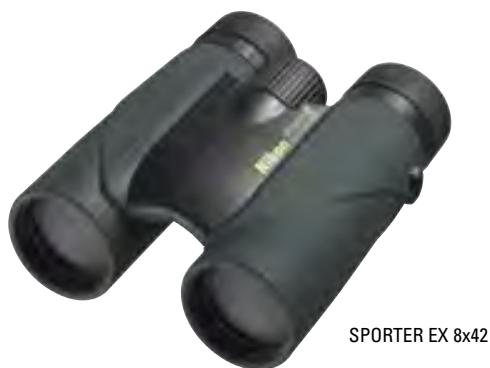

Gamme sporter EX 8X42/10X42/10X50/12X50

• Étanches (jusqu'à 1 m pendant 10 minutes) et anti-buée avec remplissage à l'azote. Large dégagement oculaire assurant une parfaite vision du champ, même aux porteurs de lunettes. Lentilles traitées multicouche pour des images plus lumineuses.
• Étuiens caoutchouc adaptables à crans facilitant le positionnement des yeux sur un dégagement oculaire confortable
• Toutes les lentilles et tous les prismes utilisent du verre écologique sans arsenic ni plomb

SPORTER EX 10x50

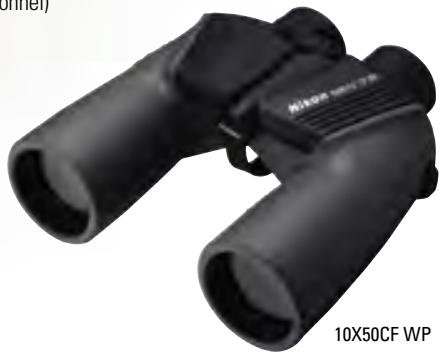

10X50CFWP

• Étanches (jusqu'à 1 m pendant 5 minutes) et anti-buée avec replissage à l'azote Large objectif de 50 mm de diamètre traité multicouche pour une image lumineuse Large dégagement oculaire
• Gainage caoutchouté pour une parfaite résistance aux chocs et une prise en main sere et confortable Courroie large
• Peuvent être fixées sur un pied à l'aide de l'adaptateur pour pied (optionnel)

• Lentille asphérique permettant de réduire la distorsion. Large dégagement oculaire pour voir clairement tout le champ, même en cas de port de lunettes.
• Traitement multicouche des lentilles pour des images plus lumineuses
• Élément caoutchoutés adaptables facilitant le positionnement des yeux sur un dégagement oculaire comfortable
• Optique utilisant du verre écologique sans arsenic ni plomb

8x25CF TRAVELITE EX

• Étanches (jusqu'à 1 m pendant 5 minutes) et anti-buée avec replissage à l'azote. Large dégagement oculaire pour voir clairement tout le champ, même en cas de port de lunettes.
• Élastiques caoutchoutés adaptables et à crans
• Traitement multicouche des lentilles et large diamètre d'objet pour une clarté optimale
• Gainage caoutchoute pour une parfaite résistance aux chocs et une prise en main sere et comfortable
• Optique utilisant du verre écologique sans arsenic ni plomb. Lentille asphérique permettant de réduire la distorsion (7x50CF, 12x50CF uniquement). Courroie large.
• Adaptateur pour pied fourni (16x50CF uniquement)
• Peuvent être fixées sur un pied à l'aide de l'adaptateur pour pied (optionnel) (Le modèle 16x50CF comprend un adaptateur pour pied)

Action EX 8x40CF

Télémetres lasers

Une technologie moderne pour repérer votre cible avec précision

Caractéristiques communes aux modèles Laser 1000A S, 550A S, 1200S, 550

• Affichage de la mesure de distance : 0,5 m. *
• Monoculaire 6x de qualité supérieure avec traitement multicouche pour des images lumineuses et claires (7x pour le Laser 1200S)
• La conception du dégagement oculaire permet une vision facilitée, même en cas de port de lunettes
• Le design compact et léger permet de tout faire avec une seule main
• Fonction de réglage dioptrique
• Capacité à distancer différentes cibles à la suite en maintenant le bouton enfoncé
• Étanche (jusqu'à 1 m pendant 10 minutes : Laser 1000A S/550A S/550 - jusqu'à 2 metres pendant 5 minutes : Laser 1200S). Logement de la pile protégé contre les projections d'eau. Bien qu'étanche, le dispositif n'est pas conçu pour une utilisation sous l'eau.
• Tolérance à la température: -10°C à +50°C
• Distance réelle avec le Laser 1000A S et le Laser 550A S. ** On ajoute 0,5 m selon le modè

Les caractéristiques de ce produit peuvent être moindres en fonction de la forme de l'objet visé, de la texture et de la nature de la surface et/ou des conditions climatiques.

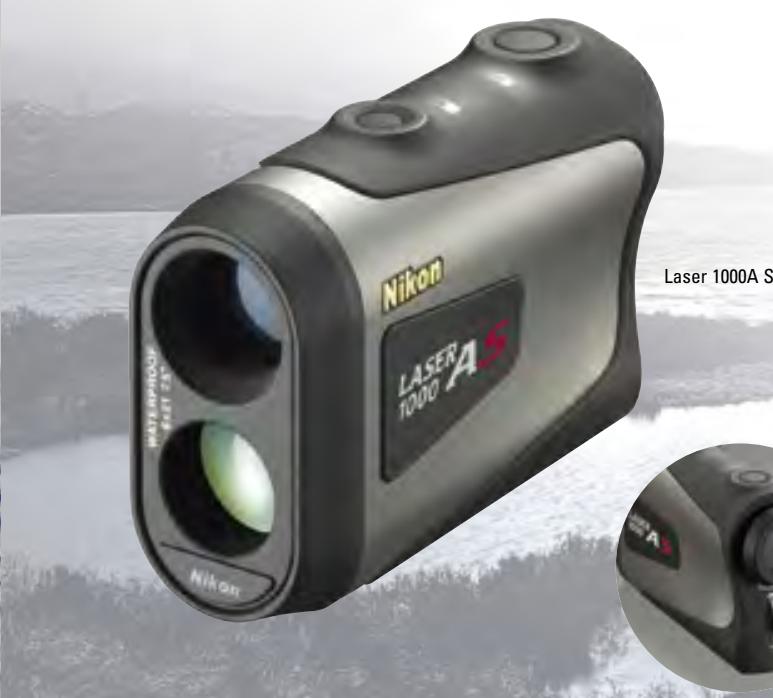

Laser 1000A S - utilise un viseur innovant Active Brightness Control

• Modèle supérieur conçu spécialement pour la chasse. Toutes les informations nécessaires au chasseur peuvent être visualisées simultanément via l'affiche interne.
• Viseur innovant Active Brightness Control pour un affichage simple et clair : la DEL orange s'allume automatiquement lorsque le dispositif est utilisé dans des situations sombles. En outre, la luminosité de la DEL s'adapte en fonction de son environnement.
• L'utilisation simple permet la mesure de la distance réelle, de la distance horizontale, de la hauteur et de la distance de réglage de la pente (distance horizontale ± hauteur).
• Deux modes de mesure (fonction de « priorité à la cible ») sont disponibles : Le mode « Priorité à la cible plus proche » affiche la portée de la cible plus proche parmi de nombreux résultats obtenus en une seule prise de mesure. Cette fonction est très pratique pour la chasse, pour obtenir une lecture instantanée par rapport à ce cerf seul dans les prés, devant les arbres ou devant une clôture. Le mode « Priorité à la cible plus éloignée » affiche la portée de la cible plus éloignée parmi de nombreux résultats obtenus en une seule prise de mesure. Cette fonction est très pratique pour la chasse dans des zones très boisées où le gibier peut être partiellement caché par des broussailles ou des buissons.
• La transmission de la lumière est réellement améliorée et le champ de vision plus lumineux.
• Oculaire plus grand pour une lecture simplifiée (18 mm)
• Champ angulaire agrandi (7,5 degrés)
• La conception du dégagement oculaire permet une vision facilitée, même en cas de port de lunettes

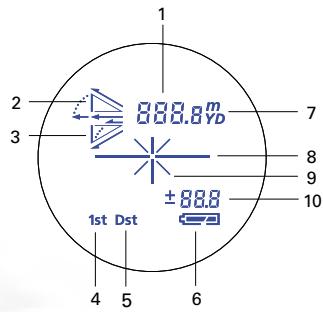

Affichage interne

1. Distance
2. Inclinaison (montée)
3. Inclinaison (pente)
4. Mode « Priorité à la cible la plus proche »
5. Mode « Priorité à la cible la plus éloignée »
6. État de la pile
7. Unité de mesure (m/yd.)
8. Repère de cible
9. Irradiation laser (×)
10. Hauteur (distance réelle en mode « distance de réglage de la pente et distance réelle »)

Cycle du mode d'affichage

Mode distance réelle et hauteur

Mode distance réelle

Mode distance horizontale et hauteur

Mode distance de réglage de pente et distance réelle

• Distance horizontale ± hauteur

Ce nouveau système met à votre disposition à la fois les avantages du système DEL conventionnel segmenté et de l'ACL, affichant des images plus claires et plus lumineuses avec une transmission de luminosité à vous couper le souffle. Ce système est le fruit de la nouvelle technologie qui détecte les conditions lumineuses et qui, en cas de besoin, allume automatiquement la DEL orange et règle sa luminosité pour une visibilité et un contraste maximisés.

Exemple d'affichage dans des conditions sombres Distance horizontale

Exemple d'affichage dans des conditions lumineuses

Les affichages ci-dessus sont paramétrés sur le mode distance horizontale et hauteur. Toutes les informations nécessaires au chasseur peuvent être visualisées simultanément via l'affiche interne.

Télémètres laser

Laser 550A S -modèle multifonction avec fonction de mesure de l'angle-

• Simplicité d'utilisation par simple pression d'un bouton, permettant de mesurer la distance horizontalement, la hauteur, l'angle et la distance verticale (différence de hauteur entre deux cibles), en plus de la fonction de mesure de la distance réelle.
• Les résultats s'affichent à la fois sur un écran ACL interne et un écran ACL externe. L'écran ACL externe affiche tous les résultats simultanément.
• Choix entre deux modes de mesure (Fonction de « priorité à la cible ») : le mode « Priorité à la cible la plus proche » affiche la portée de la cible la plus proche parmi de nombreux résultats obtenus en une seule prise de mesure. Cette fonction est très pratique pour la chasse, pour obtenir une lecture instantanée par rapport à ce cerf seul dans les prés, devant les arbres ou devant une clôture. Le mode « Priorité à la cible la plus éloignée » affiche la portée de la cible la plus éloignée parmi de nombreux résultats obtenus en une seule prise de mesure. Cette fonction est très pratique pour la chasse dans des zones très boisées où le gibier peut être partiellement caché par des broussailles ou des buissons.

Laser 550A S*

Affichage interne

1. Distance réelle (linéaire)
2. Distance horizontale
3. Hauteur
4. Angle
5. Hauteur entre deux points
6. Mode « Priorité à la cible la plus proche »
7. Mode « Priorité à la cible la plus éloignée »
8. État de la pile
9. Distance
10. Unité de mesure (m)
11. Repère de cible ()
12. Irradiation laser (×)

Affichage externe

1. Unité de mesure (m)
2. Hauteur
3. Distance réelle (linéaire)
4. Distance horizontale
5. Angle (°)

Visez simplement la cible et appuyez sur le bouton. Le télemètre Laser 550A S doté de la technologie avancée de mesure d'inclinaison détecte l'angle de tir et fournit la distance horizontalement équivalente jusqu'à la cible. Utilisez la distance affichée pour ajuster le tir.

• Mesure par le biais d'une simple touche, après la mise sous tension du télemètre
• Choix entre deux modes de mesure (Fonction de « priorité à la cible ») : Le mode « Priorité à la cible la plus proche » affiche la portée de la cible la plus proche parmi les différents résultats obtenus en une seule prise de mesure. Le mode « Priorité à la cible la plus éloignée » affiche la portée de la cible la plus éloignée parmi les nombres résultats obtenus en une seule prise de mesure.
• Écran ACL avec rétro-éclairage

Affichage interne (laser 1200S)

1. Distance
2. Unité de mesure (m) 3. Repère de cible
3. Irradiation laser (×)
4. Mode « Priorité à la cible la plus proche »
5. État de la pile

Laser 1200S

Laser 550 - conc pour la chasse

• Mesure par le biais d'une simple touche, après la mise sous tension du télemètre
• Le mode « Priorité à la cible la plus éloignée » affiche la portée de la cible la plus éloignée parmi de nombreux résultats obtenus en une seule prise de mesure : utilisez dans les zones boisées.

Laser 550

Remarque: la technologie de ce télémètre laser avec inclinomètre provient de la capacité de mesure de la distance et de l'angle, intégrée à des appareils de topographie développés par Nikon Corporation. Le premier appareil de ce type à avoir été commercialisé est le « Total Station DTM-1 », premier produit électronique ultra-perfectionné (commercialisé en 1985).

Les caractéristiques de ces produits peuvent varier en fonction de la forme de l'objet cible, de la texture et de la nature de la surface, et/ou des conditions météorologiques.

Monoculaires

Explorer la nature avec la précision d'un œil de lynx

• Verre à dispersion extra-faible (ED) pour corriger l'aberration chromatique et garantir une visée plus lumineuse et plus claire
• Traitement multicouche diélectrique de haute réflectivité sur le prisme en toit pour une image plus lumineuse (modèles droits uniquement)
• Traitement de correction de phase des prismes pour une excellente résolution
• Le traitement multicouche supérieur est appliqué à toutes les lentilles et tous les prismes pour obtenir des images plus lumineuses.
• Étanches (jusqu'à 2 m pendant 10 minutes) et antibuée avec joints toriques et remplissage à l'azote (le joint corps-oculaire est résistant aux projections d'eau)
• Nouveau design style
• Trois pas de vis pour pied permettent un montage flexible ; équilibrage optimal obtenu par IAO (Ingénierie Assistée par Ordinateur)
• En option, 7 oculaires exclusifs aux Fielscopes EDG sont disponibles
• Parasoleil intégré de type coulissant pour protéger l'objet

Fieldscope EDG 65

Fieldscope EDG 65-A

Fieldscope EDG 85-A

Oculaires pour fieldscopes EDG

• Sept nouveaux types d'oculaires pour des performances optiques optimales
• Monture à baïonnette avec verrouillage offrant une capacité de montage et de démontage
• Traitement multicouche complet
• Étanches jusqu'à 2 m pendant 10 minutes, antibuée avec joints toriques et remplissage à l'azote (le joint corps-oculaire est résistant aux projections d'eau)
• (Etuis adaptables à trois crans : un cran pour l'observation à l'œil nu, un pour l'observation avec port de lunettes, et un dernier pour la digiscopie (sauf modèle FEP-30W, FEP-25 LER et FEP-20-60) FEP-30W offre un choix d'étuis : étuis caoutchouc pour l'observation et étuis de digiscopie pour l'utilisation avec l'adaptateur de la gamme FSB Le FEP-25 LER dispose d'un dégagement oculaire très long de 32,3 mm Le FEP-20-60 dispose d'un long dégagement oculaire de 18,4-16,5 mm et comprend une lentille asphérique pour minimiser la distorsion des images
• On peut fixer les appareils photo compacts numériques de la gamme COOLPIX* aux oculaires de la gamme FEP (sauf modèle FEP-20-60) avec un adaptateur de la gamme FSB *Les modules de la gamme COOLPIX ne sont pas tous compatibles. Pour plus d'informations, rendez-vous sur le site Internet: www.nikon.com/sportoptics/

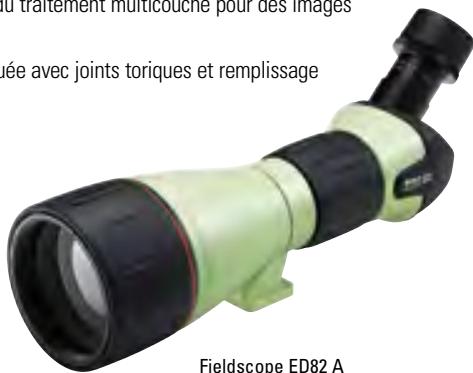

Large diamètre d'objectif de 82 mm pour un champ visuel plus lumineux - Verre à dispersion extra-faible (ED) pour corriger l'aberration chromatique et garantir une visée plus lumineuse et plus claire - Toutes les lentilles et tous les prismes bénéficient du traitement multicouche pour des images d'une luminosité exceptionnelle - Étanches (jusqu'à 2 m pendant 5 minutes) et anti-buée avec joints toriques et remplissage à l'azote - Parasoleil intégré de type coulissant - Système d'aide à la visée, simple d'utilisation - Corps à viseur coudé pour une visée facile et une séance d'observation confortable (ED82 A) - Onze oculaires différents compatibles (optionnels)

• Étanches (jusqu'à 2 m pendant 5 minutes) et anti-buée avec joints toriques et remplissage à l'azote
• Traitement multicouche de toutes les lentilles et de tous les prismes pour une image plus lumineuse
• Parasoleil intégré de type coulissant
• Corps à viseur coude pour une visée facile et une séance d'observation confortable (III A, EDIII A)
• Verre à dispersion extra-faible (ED) pour corriger l'aberration chromatique et garantir une visée plus lumineuse et plus claire (EDIII, EDIII A)
• Onze oculaires différents compatibles (optionnels)

Fieldscope EDIII

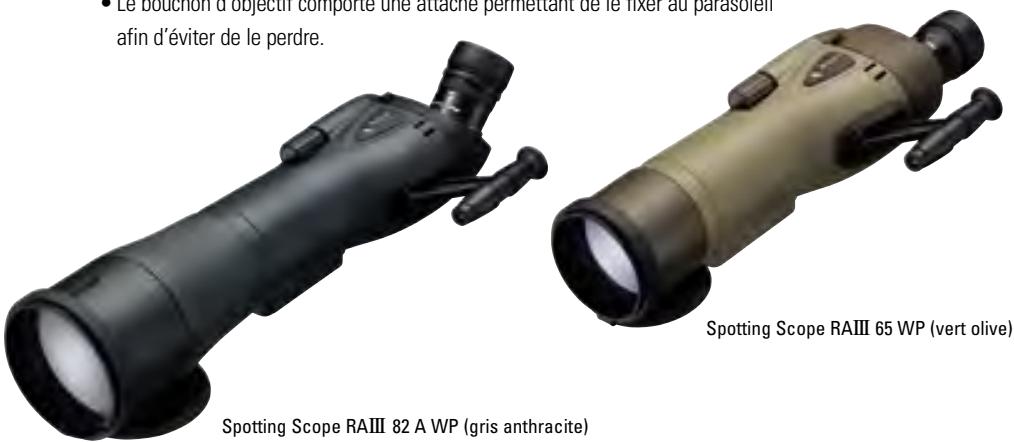

Monoculaires

Large diamètre d'objet pour un champ visuel plus lumineux. Lentilles, prismes et oculaires multicouches - Modèles étanches (testés à 2 m de profondeur pendant 5 minutes) et anti-buée avec joints toriques et replissage à l'azote - Oculaire à baïnonnette avec dispositif de verrouillage, pour une mise en place plus rapide et plus sûre de l'oculaire - Quatre oculaires à long dégagement, avec œilletons adaptables et détachables - Modèle avec viseur amovible TGS-1, pour un ciblage plus rapide et plus facile - Parasoleil coulissant intégré - Disponible en deux coloris : gris anthracite et vert olive - Gainage caoutchouteux conférant une grande résistance aux chocs - Le bouchon d'objet comporte une attache permettant de le fixer au parasoleil afin d'éviter de le perdre.

Spotter XL II

• Modèle étanche (jusqu'à 2 m pendant 5 minutes) et anti-buée avec joints toriques et remplissage à l'azote
• Prisme en toit à correction de phase, pour une haute résolution
• Lentilles et prismes multicouches, pour des images d'une luminosité exceptionnelle
• Long dégagement oculaire (19 mm)
• Parasoleil coulissant intégré
• Système d'aide à la visée
• Modèle compact et léger
• Gainage caoutchouteux

Caractéristiques techniques

Réticules Le réticule BDC (pour Bullet Drop Compensating, compensation de la balistique) se compose de quatre points de visée séparés. En associant chaque charge et chaque arme à ces points de visée séparés, le réticule BDC offre un tir intuitif très rapide.

Les lettres A à J dans les schémas ci-dessus font réference aux valeurs de réticule A à J indiquées dans les pages suivantes. C:10 MIL (100,08cm a 100 m) D: Diametre du point : 0,2 MIL (2,00 cm a 100m) E: Longueur entre les centres des points : 1 MIL (10,01cm a 100m)

Réticule lumineux rouge ou vert

Des versions lumineuses des réticules n°4 sont disponibles. Ces réticules peuvent s’éclairer en rouge ou en vert, et chaque couleur dispose de cinq réglages de luminosité.

Longueur : Les lettres a à d dans le schéma ci-dessus font référence aux longueurs (a) à (d) indiquées dans les pages suivantes.

Lunettes de visée

Dénomination	2,5-10x44SF IL	4-16x50SF	4-16x50SF
Réticule	Mildot lumineux	Mildot	Réticule n°4
Couleur de corps	Mat	Mat	Mat
Grossissements effectifs (x)	2,5-10	4-16	4-16
Diamètre d'objectif effectif (mm)	44	50	50
Pupille de sortie (mm)	17,6-4,4	12,5-3,1	12,5-3,1
Dégagement oculaire (mm)	88,9 (à 2,5x)/94,0 (à 10x)	88,9 (à 4x)/94,0 (à 16x)	88,9 (à 4x)/94,0 (à 16x)
Diamètre de tube (mm)	30,0	30,0	30,0
Diamètre ext, objectif (mm)	52,0	58,0	58,0
Diamètre ext, oculaire (mm)	43,0	43,0	43,0
Graduation de réglage (mm/1 Cran)	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m
(MOA/1 Cran)	1/4	1/4	1/4
Réglage interne maxi (MOA)	80	50	50
Réglage de parallax (m)	45,72 à ∞	45,72 à ∞	45,72 à ∞
Champ de vision à 100 m (m)	14,0 (à 2,5x)/3,5 (à 10x)	8,7 (à 4x)/2,2 (à 16x)	8,7 (à 4x)/2,2 (à 16x)
Longueur (a) (mm)	352	375	375
Longueur montage (b) (mm)	71,5	71,5	71,5
Longueur montage (c) (mm)	33,0	33,0	33,0
Longueur montage (d) (mm)	51,5	51,5	51,5
Poids (g)	700	720	720

	Grossissement (x)	2,5	10 (MIL)	4	12 (MIL)	16	4	16
	Unité	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)
Valeurs de réticule (cm à 100 m)	A	22,24	5,56	16,68	5,56	4,17	6,00	1,50
	B	2,78	0,70	2,09	0,70	0,53	0,75	0,20
	C	400,32	100,08	300,24	100,08	75,06	120,00	30,00
	D	8,01	2,00	6,00	2,00	1,50	-	-
	E	40,03	10,01	30,02	10,01	7,51	-	-

Lunettes de visée

Gamme Monarch E

Dénomination		1,1-4x24	1,1-4x24 IL	2,5-10x50SF	2,5-10x50SF IL	2,5-10x56SF
Réticule		Réticule n°4	Réticule lumineux n°4	Réticule n°4	Réticule lumineux n°4	Réticule n°4
Couleur de corps		Mat	Mat	Mat	Mat	Mat
Grossissements effectifs	(x)	1,1-4	1,1-4	2,6-9,7	2,6-9,7	2,6-9,8
Diamètre d'objectif effectif	(mm)	24	24	50	50	56
Pupille de sortie	(mm)	21,8-6,0	21,8-6,0	19,2-5,2	19,2-5,2	21,5-5,7
Dégagement oculaire	(mm)	94,0 (à 1,1x)/94,0 (à 4x)	94,0 (à 1,1x)/94,0 (à 4x)	104,0 (à 2,5x)/102,0 (à 10x)	104,0 (à 2,5x)/102,0 (à 10x)	104,0 (à 2,5x)/102,0 (à 10x)
Diamètre de tube	(mm)	30,0	30,0	30,0	30,0	30,0
Diamètre ext, objectif	(mm)	30,0	30,0	58,0	58,0	65,0
Diamètre ext, oculaire	(mm)	43,6	43,6	43,0	43,0	43,0
Graduation de réglage	(mm/1 Cran)	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m
	(MOA/1 Cran)	1/4	1/4	1/4	1/4	1/4
Réglage interne maxi	(MOA)	80	80	80	80	80
Réglage de parallax	(m)	91,44	91,44	45,72 à ∞	45,72 à ∞	45,72 à ∞
Champ de vision à 100 m	(m)	36,0 (à 1,1x)/9,8 (à 4x)	36,0 (à 1,1x)/9,8 (à 4x)	12,9 (à 2,5x)/3,5 (à 10x)	12,9 (à 2,5x)/3,5 (à 10x)	12,9 (à 2,5x)/3,5 (à 10x)
Longueur (a)	(mm)	267	267	330	330	350
Longueur montage (b)	(mm)	80,0	80,0	60,4	60,4	58,4
Longueur montage (c)	(mm)	33,0	33,0	33,2	33,2	33,2
Longueur montage (d)	(mm)	50,0	50,0	50,9	50,9	50,9
Poids	(g)	445	480	600	660	670

Valeurs de réticule (cm à 100 m)

Grossissement (x)	1,1	4	1,1	4	2,5	10	2,5	10	2,5	10
Unité	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)
A	51,70	15,00	51,70	15,00	27,58	6,89	27,58	6,89	27,58	6,89
B	8,60	2,50	8,60	2,50	4,42	1,11	4,42	1,11	4,42	1,11
C	344,60	100,00	344,60	100,00	138,72	34,69	138,72	34,69	138,72	34,69
D	-	-	-	-	-	-	-	-	-	-
E	-	-	-	-	-	-	-	-	-	-
F	-	-	-	-	-	-	-	-	-	-
G	-	-	-	-	-	-	-	-	-	-
H	-	-	-	-	-	-	-	-	-	-
I	-	-	-	-	-	-	-	-	-	-
J	-	-	-	-	-	-	-	-	-	-

Gamme Monarch III

2,5	10	1,5	6	1,5	6	3	12	3	12	2,5	10	2,5	10 (MIL)
(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)
27,58	6,89	45,90	11,50	45,90	11,50	6,95	1,75	2,78	0,70	8,34	2,09	22,24	5,56
4,42	1,11	7,39	1,83	7,39	1,83	1,81	0,44	63,94	15,99	2,17	0,56	2,78	0,70
138,72	34,69	231,00	57,80	231,00	57,80	63,94	15,99	16,68	4,17	76,73	19,18	400,32	100,08
-	-	-	-	-	-	-	-	22,24	5,56	-	-	8,01	2,00
-	-	-	-	-	-	-	-	22,24	5,56	-	-	40,03	10,01
-	-	-	-	-	-	-	-	50,04	12,51	-	-	-	-
-	-	-	-	-	-	-	-	77,84	19,46	-	-	-	-
-	-	-	-	-	-	-	-	122,32	30,58	-	-	-	-
-	-	-	-	-	-	-	-	166,80	41,70	-	-	-	-
-	-	-	-	-	-	-	-	11,12	2,78	-	-	-	-

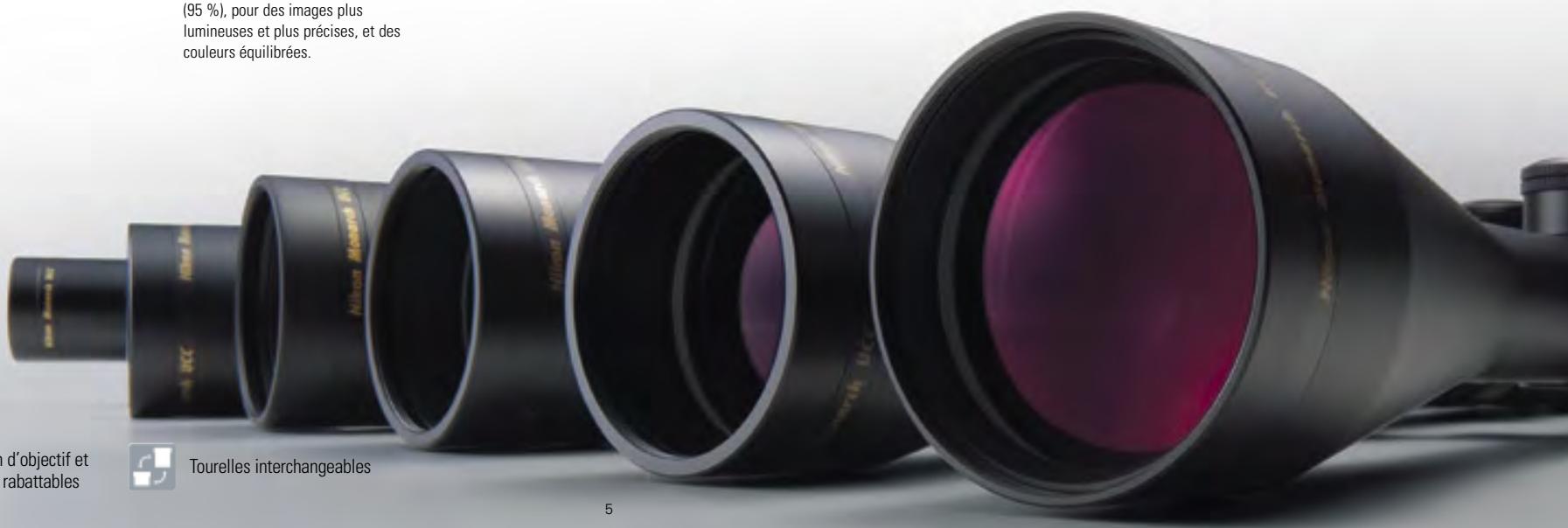

Lunettes de visée

Gamage Monarch III

Dénomination		2,5-10x42	2,5-10x50	2,5-10x50	4-16x42SF	4-16x42SF
Réticule		BDC	Duplex	BDC	Duplex	Mildot
Couleur de corps		Mat	Mat	Mat	Mat	Mat
Grossisements effectifs	(x)	2,5-10	2,5-10	2,5-10	4-16	4-16
Diamètre d'objectif effectif	(mm)	42	50	50	42	42
Pupille de sortie	(mm)	4,2	5,0	5,0	2,6	2,6
Dégagement oculaire	(mm)	101,6 (à 2,5x)/96,5 (à 10x)	101,6 (à 2,5x)/99,1 (à 10x)	101,6 (à 2,5x)/99,1 (à 10x)	101,6 (à 4x)/94,0 (à 16x)	101,6 (à 4x)/94,0 (à 16x)
Diamètre de tube	(mm)	25,4	25,4	25,4	25,4	25,4
Diamètre ext, objectif	(mm)	49,3	57,3	57,3	49,3	49,3
Diamètre ext, oculaire	(mm)	44,0	44,0	44,0	44,0	44,0
Graduation de réglage	(mm/1 Cran)	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m
	(MOA/1 Cran)	1/4	1/4	1/4	1/4	1/4
Réglage interne maxi	(MOA)	70	70	70	40	40
Réglage de parallaxe	(m)	91,44	91,44	91,44	45,72 à ∞	45,72 à ∞
Champ de vision à 100 m	(m)	13,4 (à 2,5x)/3,4 (à 10x)	13,4 (à 2,5x)/3,4 (à 10x)	13,4 (à 2,5x)/3,4 (à 10x)	8,4 (à 4x)/2,1 (à 16x)	8,4 (à 4x)/2,1 (à 16x)
Longueur (a)	(mm)	319	347	347	344	344
Longueur montage (b)	(mm)	56,0	46,0	46,0	59,0	59,0
Longueur montage (c)	(mm)	31,0	31,0	31,0	34,0	34,0
Longueur montage (d)	(mm)	54,0	54,0	54,0	54,0	54,0
Poids	(g)	470	510	510	540	540

	Grossissement (x)	2,5	10	2,5	10	2,5	10	4	16	4	12 (MIL)	16
	Unité	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)
Valeurs de réticule (cm à 100 m)	A	2,78	0,70	8,34	2,09	2,78	0,70	5,23	1,31	16,68	5,56	4,17
	B	76,73	19,18	2,17	0,56	76,73	19,18	1,36	0,33	2,09	0,70	0,53
	C	16,68	4,17	76,73	19,18	16,68	4,17	48,09	12,04	300,24	100,08	75,06
	D	22,24	5,56	-	-	22,24	5,56	-	-	6,00	2,00	1,50
	E	22,24	5,56	-	-	22,24	5,56	-	-	30,02	10,01	7,51
	F	50,04	12,51	-	-	50,04	12,51	-	-	-	-	-
	G	77,84	19,46	-	-	77,84	19,46	-	-	-	-	-
	H	122,32	30,58	-	-	122,32	30,58	-	-	-	-	-
	I	166,80	41,70	-	-	166,80	41,70	-	-	-	-	-
	J	11,12	2,78	-	-	11,12	2,78	-	-	-	-	-

4-16x42SF	4-16x50SF	4-16x50SF	5-20x44SF	5-20x44SF	6-24x50SF	6-24x50SF
BDC	Duplex	BDC	Duplex	BDC	Duplex	BDC
Mat	Mat	Mat	Mat	Mat	Mat	Mat
4-16	4-16	4-16	5-20	5-20	6-24	6-24
42	50	50	44	44	50	50
2,6	3,1	3,1	2,2	2,2	2,1	2,1
101,6 (à 4x)/94,0 (à 16x)	101,6 (à 4x)/94,0 (à 16x)	101,6 (à 4x)/94,0 (à 16x)	101,6 (à 5x)/91,4 (à 20x)	101,6 (à 5x)/91,4 (à 20x)	101,6 (à 6x)/91,4 (à 24x)	101,6 (à 6x)/91,4 (à 24x)
25,4	25,4	25,4	25,4	25,4	25,4	25,4
49,3	57,3	57,3	52,0	52,0	57,3	57,3
44,0	44,0	44,0	44,0	44,0	44,0	44,0
7 mm à 100 m	7 mm à 100 m	7 mm à 100 m	3,5 mm à 100 m	3,5 mm à 100 m	3,5 mm à 100 m	3,5 mm à 100 m
1/4	1/4	1/4	1/8	1/8	1/8	1/8
40	40	40	34	34	30	30
45,72 à ∞	45,72 à ∞	45,72 à ∞	45,72 à ∞	45,72 à ∞	45,72 à ∞	45,72 à ∞
8,4 (à 4x)/2,1 (à 16x)	8,4 (à 4x)/2,1 (à 16x)	8,4 (à 4x)/2,1 (à 16x)	6,7 (à 5x)/1,7 (à 20x)	6,7 (à 5x)/1,7 (à 20x)	5,6 (à 6x)/1,4 (à 24x)	5,6 (à 6x)/1,4 (à 24x)
344	374	374	357	357	394	394
59,0	59,0	59,0	56,0	56,0	58,0	58,0
34,0	34,0	34,0	34,0	34,0	34,0	34,0
54,0	54,0	54,0	54,0	54,0	54,0	54,0
540	550	550	540	540	580	580

4	16	4	16	4	16	5	20	5	20	6	24	6	24
(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)
2,78	0,70	5,23	1,31	2,78	0,70	4,17	1,06	2,78	0,70	3,48	0,86	2,78	0,70
47,93	11,98	1,36	0,33	44,48	11,12	1,08	0,28	38,36	9,59	0,92	0,22	32,03	8,01
16,68	4,17	48,09	12,04	16,68	4,17	38,36	9,59	16,68	4,17	31,97	8,01	16,68	4,17
22,24	5,56	-	-	22,24	5,56	-	-	22,24	5,56	-	-	22,24	5,56
22,24	5,56	-	-	22,24	5,56	-	-	22,24	5,56	-	-	22,24	5,56
50,04	12,51	-	-	50,04	12,51	-	-	50,04	12,51	-	-	50,04	12,51
77,84	19,46	-	-	77,84	19,46	-	-	77,84	19,46	-	-	77,84	19,46
122,32	30,58	-	-	122,32	30,58	-	-	122,32	30,58	-	-	122,32	30,58
166,80	41,70	-	-	166,80	41,70	-	-	166,80	41,70	-	-	166,80	41,70
11,12	2,78	-	-	11,12	2,78	-	-	11,12	2,78	-	-	11,12	2,78

Lunettes de visée

Gamma Monarch III

Dot Sight

Dénomination		6-24x50SF	6-24x50SF	8-32x50ED SF	8-32x50ED SF	1x30 VSD
Réticule		Croisiée de fils à point	Croisiée de fils	Duplex	BDC	-
Couleur de corps		Mat	Mat	Mat	Mat	Mat/Argent
Grossissements effectifs	(x)	6-24	6-24	8-32	8-32	1
Diamètre d'objectif effectif	(mm)	50	50	50	50	30
Pupille de sortie	(mm)	2,1	2,1	1,56	1,56	30
Dégagement oculaire	(mm)	101,6 (à 6x)/91,4 (à 24x)	101,6 (à 6x)/91,4 (à 24x)	101,6 (à 8x)/88,9 (à 32x)	101,6 (à 8x)/88,9 (à 32x)	-
Diamètre de tube	(mm)	25,4	25,4	25,4	25,4	-
Diamètre ext, objectif	(mm)	57,3	57,3	57,3	57,3	-
Diamètre ext, oculaire	(mm)	44,0	44,0	44,0	44,0	-
Graduation de réglage	(mm/1 Cran)	3,5 mm à 100 m	3,5 mm à 100 m	3,5 mm à 100 m	3,5 mm à 100 m	28 mm à 100 m
	(MOA/1 Cran)	1/8	1/8	1/8	1/8	1
Réglage interne maxi	(MOA)	30	30	20	20	100
Réglage de parallax	(m)	45,72 à ∞	45,72 à ∞	45,72 à ∞	45,72 à ∞	45,72
Champ de vision à 100 m	(m)	5,6 (à 6x)/1,4 (à 24x)	5,6 (à 6x)/1,4 (à 24x)	4,2 (à 8x)/1,07 (à 32x)	4,2 (à 8x)/1,07 (à 32x)	-
Longueur (a)	(mm)	394	394	417	417	96
Longueur montage (b)	(mm)	58,0	58,0	69,0	69,0	-
Longueur montage (c)	(mm)	34,0	34,0	34,0	34,0	-
Longueur montage (d)	(mm)	54,0	54,0	65,0	65,0	-
Poids	(g)	580	580	590	590	220

	Grossissement (x)	6	24	6	24	8	32	8	32
	Unité	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)
Valeurs de réticule (cm à 100 m)	A	0,39	0,08	0,39	0,08	2,61	0,64	2,78	0,70
	B	3,48	0,86	-	-	0,67	0,17	33,36	8,34
	C	-	-	-	-	23,99	6,00	5,56	1,39
	D	-	-	-	-	-	-	11,12	2,78
	E	-	-	-	-	-	-	22,24	5,56
	F	-	-	-	-	-	-	50,04	12,51
	G	-	-	-	-	-	-	77,84	19,46
	H	-	-	-	-	-	-	122,32	30,58
	I	-	-	-	-	-	-	166,80	41,70
	J	-	-	-	-	-	-	11,12	2,78

Consultez les schémas de la page 23 pour les indications de longueurs (a) à (d) et de valeurs de réticule A à J. Abréviations AO = objectif réglable ; SF = réglage latéral de la correction de parallaxe ; IL = réticule lumineux ; MOA = minutes d'angle

Gamme FIELDMASTER

ProStaff

3-9x40	3-9x50	4,5-14x40SF	4-12x50SF	6-18x40SF	6-18x40SF	4x32
Duplex	Duplex	Duplex	Duplex	Duplex	Croisée de fils à point	Duplex
Mat	Mat	Mat	Mat	Mat	Mat	Mat
3-9	3-9	4,5-14	4-12	6-18	6-18	4
40	50	40	50	40	40	32
4,4	5,6	2,9	4,2	2,2	2,2	8
91,0 (à 3x)/91,0 (à 9x)	91,0 (à 3x)/91,0 (à 9x)	94,0 (à 4,5x)/91,0 (à 14x)	94,0 (à 4x)/94,0 (à 12x)	94,0 (à 6x)/89,0 (à 18x)	94,0 (à 6x)/89,0 (à 18x)	104
25,4	25,4	25,4	25,4	25,4	25,4	25,4
49,3	61,7	49,3	61,7	49,3	49,3	39,3
43	43	43	43	43	43	39,3
1 cm à 100 m	1 cm à 100 m	1 cm à 100 m	1 cm à 100 m	0,5 cm à 100 m	0,5 cm à 100 m	3,5 mm à 50 m
-	-	-	-	-	-	1/4
80	80	50	60	50	50	80
100	100	50 à∞	50 à∞	50 à∞	50 à∞	45,72
11,9 (à 3x)/4,0 (à 9x)	11,9 (à 3x)/4,0 (à 9x)	6,6 (à 4,5x)/2,3 (à 14x)	8,1 (à 4x)/2,7 (à 12x)	5,4 (à 6x)/2,0 (à 18x)	5,4 (à 6x)/2,0 (à 18x)	3,7 (à 50 m)
332	340	365	352	372	372	285
60,0	56,0	63,0	61,0	61,0	61,0	59,5
32,0	32,0	32,0	32,0	32,0	32,0	30
60,0	60,0	70,0	70,0	70,0	70,0	52
455	510	500	585	550	550	340

3	9	3	9	4,5	14	4	12	6	18	6	18	4 (à 50m)
(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)
6,81	2,28	6,81	2,28	4,81	1,56	5,42	1,81	3,61	1,19	0,39	0,14	2,97
2,72	0,92	2,72	0,92	1,25	0,39	1,42	0,47	0,94	0,31	3,61	1,19	0,81
65,25	21,75	65,25	21,75	44,25	14,22	49,78	16,58	33,19	11,06	-	-	43,09
-	-	-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-	-	-

Lunettes de visée

ProStaff

Dénomination		2-7x32	3-9x40	3-9x40	3-9x50	3-9x50	4-12x40	4-12x40
Réticule		Duplex	Duplex	BDC	Duplex	BDC	Duplex	BDC
Couleur de corps		Mat	Mat	Mat	Mat	Mat	Mat	Mat
Grossissements effectifs	(x)	2-7	3-9	3-9	3-9	3-9	4-12	4-12
Diamètre d'objectif effectif	(mm)	32	40	40	50	50	40	40
Pupille de sortie	(mm)	4,6 (à 7x)	4,4 (à 9x)	4,4 (à 9x)	5,6 (à 9x)	5,6 (à 9x)	3,3 (à 12x)	3,3 (à 12x)
Dégagement oculaire	(mm)	97 (à 2x)/97 (à 7x)	91 (à 3x)/91 (à 9x)	91 (à 3x)/91 (à 9x)	91 (à 3x)/91 (à 9x)	91 (à 3x)/91 (à 9x)	94 (à 4x)/94 (à 12x)	94 (à 4x)/94 (à 12x)
Diamètre de tube	(mm)	25,4	25,4	25,4	25,4	25,4	25,4	25,4
Diamètre ext, objectif	(mm)	39,3	47,3	47,3	58,7	58,7	47,3	47,3
Diamètre ext, oculaire	(mm)	39,3	39,3	39,3	39,3	39,3	39,3	39,3
Graduation de réglage	(mm/1 Cran)	5,25 mm à 75 m	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m	7 mm à 100 m
	(MOA/1 Cran)	1/4	1/4	1/4	1/4	1/4	1/4	1/4
Réglage interne maxi	(MOA)	80	80	80	80	80	60	60
Réglage de parallax	(m)	68,58	91,44	91,44	91,44	91,44	91,44	91,44
Champ de vision à 100 m	(m)	11,1 (à 2x)/3,2 (à 7x) (à 75 m)	11,3 (à 3x)/3,8 (à 9x)	11,3 (à 3x)/3,8 (à 9x)	11,3 (à 3x)/3,8 (à 9x)	11,3 (à 3x)/3,8 (à 9x)	7,9 (à 4x)/2,4 (à 12x)	7,9 (à 4x)/2,4 (à 12x)
Longueur (a)	(mm)	285	313	313	325	325	356	356
Longueur montage (b)	(mm)	52,5	52,5	52,5	53	53	62	62
Longueur montage (c)	(mm)	30	30	30	30	30	30	30
Longueur montage (d)	(mm)	57	57	57	57	57	57	57
Poids	(g)	355	390	390	470	470	405	405

	Grossissement (x)	2 (à 75 m)	7 (à 75 m)	3	9	3	9	3	9	3	9	4	12	4	10
	Unité	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)	(cm)
Valeurs de réticule (cm à 100 m)	A	8,09	2,31	7,17	2,39	2,09	0,70	7,17	2,39	2,09	0,70	5,39	1,81	2,09	0,70
	B	2,11	0,61	1,86	0,61	66,72	22,24	1,86	0,61	66,72	22,24	1,39	0,47	50,04	16,68
	C	74,34	21,24	66,08	22,02	12,51	4,17	66,08	22,02	12,51	4,17	49,57	16,51	12,51	4,17
	D					16,68	5,56			16,68	5,56			16,68	5,56
	E					16,68	5,56			16,68	5,56			16,68	5,56
	F					37,53	12,51			37,53	12,51			37,53	12,51
	G					58,38	19,46			58,38	19,46			58,38	19,46
	H					91,74	30,58			91,74	30,58			91,74	30,58
	I					125,10	41,70			125,10	41,70			125,10	41,70
	J					8,34	2,78			8,34	2,78			8,34	2,78

Jumelles

	Dénomination	Grossissement (x)	Diamètre de l'objet (mm)	Champ angulaire (Réel/degrés)	Champ angulaire (Apparent/ dégrés)*	Champ linéaire perçu à 1000 m (m)	Pupille de sortie (mm)	Luminosité relative	Dégagement oculaire (mm)	Distance minimale de mise au point (m)	Réglage de l'écart interpapillaire (mm)	Longueur (mm)	Largeur (mm)	Poids (g)	Type
	EDG 8x32	8	32	7,8	57,2	136	4,0	16,0	18,5	2,5	54-76	138	139	655	Toit
	EDG 10x32	10	32	6,5	59,2	114	3,2	10,2	17,3	2,5	54-76	138	139	650	Toit
	EDG 7x42	7	42	8,0	52,2	140	6,0	36,0	22,1	3,0	55-76	149	141	785	Toit
	EDG 8x42	8	42	7,7	56,6	135	5,3	28,1	19,3	3,0	55-76	148	141	785	Toit
	EDG 10x42	10	42	6,5	59,2	114	4,2	17,6	18,0	3,0	55-76	151	141	790	Toit
	8x20HG L DCF	8	20	6,8	50,8	119	2,5	6,3	15,0	2,4	56-72	96	109 (65*)2	270	Toit
	10x25HG L DCF	10	25	5,4	50,5	94	2,5	6,3	15,0	3,2	56-72	112	109 (67*)2	300	Toit
	8x32HG L DCF	8	32	7,8	57,2	136	4,0	16,0	17,0	2,5	56-72	129	138	695	Toit
	10x32HG L DCF	10	32	6,5	59,2	114	3,2	10,2	16,0	2,5	56-72	129	138	695	Toit
	8x42HG L DCF	8	42	7,0	52,1	122	5,3	28,1	20,0	3,0	56-72	157	139	795	Toit
	10x42HG L DCF	10	42	6,0	55,3	105	4,2	17,6	18,5	3,0	56-72	157	139	790	Toit
	MONARCH X 8,5x45DCF	8,5	45	6,3	50,1	110	5,3	28,1	20,6	3,0	56-72	156	139	720	Toit
	MONARCH X 10,5x45DCF	10,5	45	6,3	60,0	110	4,3	18,5	16,0	3,0	56-72	156	139	730	Toit
	MONARCH 8x36DCF	8	36	7,0	52,1	122	4,5	20,3	17,0	2,5	56-72	124	129	570	Toit
	MONARCH 10x36DCF	10	36	6,0	55,3	105	3,6	13,0	15,0	2,5	56-72	122	129	575	Toit
	MONARCH 8x42DCF	8	42	6,3	47,5	110	5,3	28,1	19,6	2,5	56-72	146	129	610	Toit
	MONARCH 10x42DCF	10	42	5,5	51,3	96	4,2	17,6	18,5	2,5	56-72	146	129	620	Toit
	MONARCH 12x42DCF	12	42	5,0	55,3	87	3,5	12,3	15,4	2,5	56-72	146	129	620	Toit
	MONARCH 8,5x56DCF	8,5	56	6,2	49,4	108	6,6	43,6	19,2	10,0	60-72	197	144	1140	Toit
	MONARCH 10x56DCF	10	56	6,0	55,3	105	5,6	31,4	17,4	10,0	60-72	197	144	1155	Toit
	MONARCH 12x56DCF	12	56	5,5	59,9	96	4,7	22,1	16,3	10,0	60-72	197	144	1180	Toit
	SPORTER EX 8x42	8	42	7,0	52,1	122	5,3	28,1	19,7	5,0	56-72	154	131	670	Toit
	SPORTER EX 10x42	10	42	5,6	52,1	98	4,2	17,6	15,4	5,0	56-72	150	131	635	Toit
	SPORTER EX 10x50	10	50	5,6	52,1	98	5,0	25,0	19,6	5,0	56-72	187	139	825	Toit
	SPORTER EX 12x50	12	50	4,7	52,4	82	4,2	17,6	15,5	5,0	56-72	183	139	800	Toit
	10x50CF WP	10	50	6,2	56,9	108	5,0	25,0	17,4	17,0	56-72	195	207	1065	Porro
	8x25CFTRAVELITE EX	8	25	6,3	47,5	110	3,1	9,6	15,5	2,8	56-72	100	116	355	Porro
	9x25CFTRAVELITE EX	9	25	5,6	47,5	98	2,8	7,8	15,8	2,8	56-72	101	116	360	Porro
	10x25CFTRAVELITE EX	10	25	5,0	47,2	87	2,5	6,3	15,9	2,8	56-72	102	116	365	Porro
	12x25CFTRAVELITE EX	12	25	4,2	47,5	73	2,1	4,4	15,9	2,8	56-72	103	116	365	Porro
	Action EX 7x35CF	7	35	9,3	59,3	163	5,0	25,0	17,3	5,0	56-72	120	184	800	Porro
	Action EX 8x40CF	8	40	8,2	59,7	143	5,0	25,0	17,2	5,0	56-72	138	187	855	Porro
	Action EX 7x50CF	7	50	6,4	42,7	112	7,1	50,4	17,1	7,0	56-72	179	196	1000	Porro
	Action EX 10x50CF	10	50	6,5	59,2	114	5,0	25,0	17,2	7,0	56-72	178	196	1020	Porro
	Action EX 12x50CF	12	50	5,5	59,9	96	4,2	17,6	16,1	7,0	56-72	178	196	1045	Porro
	Action EX 16x50CF	16	50	3,5	52,1	61	3,1	9,6	17,8	7,0	56-72	177	196	1040	Porro

*1 Nikon a adopté une méthode de calcul basée sur la norme ISO 14132-1:2002. Par conséquent, les valeurs du champ angulaire apparent ne sont pas les mêmes que celles indiquées antérieurement. Pour en savoir plus, voir page 39.

*2 Pliées

Télémètres laser

Modèle		Laser 1000A S	Laser 550A S	Laser 1200S	Laser 550
Plage de mesure		10-915 m	Distance : 10-500 mAngle : ±89°	10-1100 m	10-500 m
Affichage de la distance(Addition)		Distance réelle affichée dans la partie du haut : tous les 0,5 m (à des distances inférieures à 1000 m) tous les 1,0 m (à des distances supérieures à 1000 m)Distance réelle affichée dans la partie en bas à droite : tous les 1,0 m (à des distances inférieures à 999 m)Distance horizontally affichée dans la partie du haut : tous les 0,2 m (à des distances inférieures à 1000 m) tous les 1,0 m (à des distances supérieures à 1000 m)Hauteur affichée dans la partie en bas à droite : tous les ±0,2 m (à des distances inférieures ± 100 m)Tous les ±1,0 m (±100-999 m)Distance de réglage de la pente (distance horizontalé ± hauteur)affichée dans la partie du haut : tous les 0,2 m (à des distances inférieures à 1000 m) tous les 1 m (à des distances supérieures à 1000 m)	[Affichage interne]Act (distance réelle) : tous les 0,5 m (à des distances inférieures à 100 m) tous les 1 m (à des distances supérieures à 100 m)Hor (distance horizontalé) et Hgt (hauteur) : tous les 0,2 m (à des distances inférieures à 100 m) tous les 1 m (à des distances supérieures à 100 m)Ang (Angle) : tous les 0,1° (à des angles inférieurs à 10°) tous les 1° (à des angles supérieurs à 10°)*angle négatif par rapport à la ligne horizontale : affichage du signe"- "[Affichage exterme]Act (distance réelle) : tous les 0,5 mHor (distance horizontalé) et Hgt (hauteur) : tous les 0,2 mAng (Angle) : tous les 0,1°	Tous les 0,5 m (à des distances inférieures à 1000 m)Tous les 1,0 m (à des distances supérieures à 1000 m)	Tous les 0,5 m (à des distances inférieures à 100 m)Tous les 1,0 m (à des distances supérieures à 100 m)
Viseur	Grossissement	6x	6x	7x	6x
	Diamètre effectif de l'objetif	21 mm	21 mm	25 mm	21 mm
	Champ angulaire réel	7,5°	6,0°	5,0°	6,0°
	Pupille de sortie	3,5 mm	3,5 mm	3,6 mm	3,5 mm
	Dégagement oculaire	18,3 mm	18,2 mm	18,6 mm	18,2 mm
Dimensions (L x I x H)		118 x 73 x 41 mm	117 x 69 x 45 mm	145 x 82 x 47 mm	130 x 69 x 37 mm
Poids (sans pile)		Données non connues au moment de l'impression	210 g	280 g	180 g
Source d'alimentation		1 pile lithium CR2 (CC 3V)Dotée de la fonction d'extinction auto (après 8 secondes d'inactivité)	1 pile lithium CR2 (CC 3V)Dotée de la fonction d'extinction auto (après 30 s d'inactivité)	1 pile lithium CR2 (CC 3V)Dotée de la fonction d'extinction auto (après 8 secondes d'inactivité)
Sécurité		Produit laser de classe 1M (EN/IEC60825-1:2007)
EMC
Environnement		RoHS, WEEE

Les caractéristiques du produit peuvent varier en fonction de la forme de l'objet cible, de la texture et de la nature de la surface, et/ou des conditions météorologiques. Remarque : la technologie de ce télémètre laser avec inclinomètre provient de la capacité de mesure de la distance et de l'angle, intégrée à des appareils de topographie développés par Nikon Corporation. Le premier appareil de ce type à avoir été commercialisé est le « Total Station DTM-1 », premier produit électronique ultra-perfectionné (commercialisé en 1985).

Fieldscope EDG 65

Fieldscope EDG 65-A

Fieldscope EDG 85

Dénomination	Diamètre d'objectif (mm)	Longueur (mm)*	Largeur (mm)*	Poids (g)*
Fieldscope EDG 65	65	313	88	1560
Fieldscope EDG 65-A	65	332	88	1620
Fieldscope EDG 85	85	379	102	2030
Fieldscope EDG 85-A	85	398	102	2030

*Uniquement le corps

Oculaires pour Fieldscope EDG

Dénomination	Grossissement (x)	Champ angulaire (Réel/degrés)	Champ angulaire (Apparent/ dégrés)*2	Champ de vision à 1000 m (environ) (m)	Pupille de sortie (mm)	Luminosité relative	Dégagement oculaire (mm)	Poids (g)
FEP-20W
Avec EDG 65/65-A	16	4,1	60,0	72	4,1	16,8	20,1	240
Avec EDG 85/85-A	20	3,3	60,0	58	4,3	18,5	20,1	240
FEP-30W
Avec EDG 65/65-A	24	3,0	64,3	52	2,7	7,3	25,4	390*1
Avec EDG 85/85-A	30	2,4	64,3	42	2,8	7,8	25,4	390*1
FEP-38W
Avec EDG 65/65-A	30	2,4	64,3	42	2,2	4,8	17,9	230
Avec EDG 85/85-A	38	1,9	64,3	33	2,2	4,8	17,9	230
FEP-50W
Avec EDG 65/65-A	40	1,8	64,3	31	1,6	2,6	17,8	230
Avec EDG 85/85-A	50	1,4	64,3	24	1,7	2,9	17,8	230
FEP-75W
Avec EDG 65/65-A	60	1,2	64,3	21	1,1	1,2	17	230
Avec EDG 85/85-A	75	1,0	64,3	17	1,1	1,2	17	230
FEP-25 LER
Avec EDG 65/65-A	20	3,0	55,3	52	3,3	10,9	32,3	320
Avec EDG 85/85-A	25	2,4	55,3	42	3,4	11,6	32,3	320
FEP-20-60
Avec EDG 65/65-A	16-48	2,8-1,4	42-60	49-24	4,1-1,4	16,8-2,0	18,4-16,5	330
Avec EDG 85/85-A	20-60	2,2-1,1	42-60	38-19	4,3-1,4	18,5-2,0	18,4-16,5	330

*1 Avec ceinturon adaptable détachable *2 Nikon a adopté une méthode de calcul basée sur la norme ISO 14132-1:2002. Par conséquent, les valeurs du champ angulaire apparent ne sont pas les mêmes que celles indiquées antérieurement. Pour en savoir plus, voir page 39

Monoculaires

Dénomination	Diamètre d'objectif (mm)	Longueur (mm)*	Largeur (mm)*	Poids (g)*
Fieldscope III	60	279	80	1080
Fieldscope III A	60	291	94	1180
Fieldscope EDIII	60	279	80	1090
Fieldscope EDIII A	60	291	94	1190
Fieldscope ED82	82	327	108	1575
Fieldscope ED82 A	82	339	108	1670
Spotting Scope RAIII 65 WP	65	293	105	900
Spotting Scope RAIII 65 AWP	65	304	105	920
Spotting Scope RAIII 82 WP	82	380	114	1200
Spotting Scope RAIII 82 AWP	82	391	114	1220
Spotter XL II	60	313	74	885

*Uniquement le corps (sauf Spotter XL II)

Oculaires pour Fieldscope

Dénomination	Grossissement (x)	Champ angulaire (Réel/degrès)	Champ angulaire (Apparent/degrès)*3	Champ de vision à 1000 m (environ) (m)
20x/25x MC
Avec III/III A/EDIII/EDIII A	20	3,0	55,3	52
Avec ED82/ED82 A	25	2,4	55,3	42
27x/40x/50x MC
Avec III/III A/EDIII/EDIII A	40	1,1	42,0	19
Avec ED82/ED82 A	50	0,9	42,0	16
24x/30x wide MC*2
Avec III/III A/EDIII/EDIII A	24	3,0	64,3	52
Avec ED82/ED82 A	30	2,4	64,3	42
20x/30x/38x wide MC*1*2
Avec III/III A/EDIII/EDIII A	30	2,4	64,3	42
Avec ED82/ED82 A	38	1,9	64,3	33
27x/40x/50x wide MC*1*2
Avec III/III A/EDIII/EDIII A	40	1,8	64,3	31
Avec ED82/ED82 A	50	1,4	64,3	24
40x/60x/75x wide MC*1*2
Avec III/III A/EDIII/EDIII A	60	1,2	64,3	21
Avec ED82/ED82 A	75	1,0	64,3	17
13-30x/20-45x/25-56x MC zoom*1
Avec III/III A/EDIII/EDIII A	20-45	2,0 (à 20x)	38,5 (à 20x)	35 (à 20x)
Avec ED82/ED82 A	25-56	1,6 (à 25x)	38,5 (à 25x)	28 (à 25x)
13-40x/20-60x/25-75x MC II zoom*1*2
Avec III/III A/EDIII/EDIII A	20-60	2,0 (à 20x)	38,5 (à 20x)	35 (à 20x)
Avec ED82/ED82 A	25-75	1,6 (à 25x)	38,5 (à 25x)	28 (à 25x)
16x/24x/30x Wide DS*1*2
Avec III/III A/EDIII/EDIII A	24	3,0	64,3	52
Avec ED82/ED82 A	30	2,4	64,3	42
27x/40x/50x Wide DS*1*2
Avec III/III A/EDIII/EDIII A	40	1,8	64,3	31
Avec ED82/ED82 A	50	1,4	64,3	24
40x/60x/75x Wide DS*1*2
Avec III/III A/EDIII/EDIII A	60	1,2	64,3	21
Avec ED82/ED82 A	75	1,0	64,3	17

1 Ces oculaires ne sont pas compatibles avec la gamme Fieldscope I. 2 Eillèton caoutchoute adaptable. ³ Nikon a adopté une méthode de calcul basée sur la norme ISO 14132-1:2002. Par conséquent, les valeurs du champ angulaire apparent ne sont pas les mêmes que celles indiquées antérieurement. Pour en savoir plus, voir page 35. Remarque : tous les oculaires peuvent être utilisés avec la gamme Fieldscope II et la gamme ED78.

Pupille de sortie (mm)	Luminosité relative	Dégagement oculaire (mm)	Poids (g)
3,0	9,0	15,2	75
3,3	10,9	15,2	75
1,5	2,3	9,4	35
1,6	2,6	9,4	35
2,5	6,3	15,1	145
2,7	73	15,1	145
2,0	4,0	179	160
2,2	4,8	179	160
1,5	2,3	178	165
1,6	2,6	178	165
1,0	1,0	170	175
1,1	1,2	170	175
3,0 (à 20x)	9,0 (à 20x)	12,9 (à 20x)	100
3,3 (à 25x)	10,9 (à 25x)	12,9 (à 25x)	100
3,0 (à 20x)	9,0 (à 20x)	14,1 (à 20x)	150
3,3 (à 25x)	10,9 (à 25x)	14,1 (à 25x)	150
2,5	6,3	18,7	170
75	73	18,7	170
1,5	2,3	178	180
1,6	2,6	178	180
1,0	1,0	170	190
1,1	1,2	170	190

Oculaires pour Spotting Scope RAIII WP

Dénomination	Grossissement (x)	Champ angulaire (Réel/degrès)	Champ angulaire (Apparent/degrès)*	Champ linéaire depuis à 1000 m (m)	Pupille de sortie (mm)	Luminosité relative (mm)	Dégagement oculaire (mm)	Poids (g)
16-48x/20-60x Zoom
Avec RAIII 65/65 A WP	16-48	2,4 (à 16x)	37,1 (à 16x)	42 (à 16x)	4,1 (à 16x)	16,8 (à 16x)	15,2 (à 16x)	185
Avec RAIII 82/82 A WP	20-60	1,9 (à 20x)	37,1 (à 20x)	33 (à 20x)	4,1 (à 20x)	16,8 (à 20x)	15,2 (à 20x)	185
20x/25x LER
Avec RAIII 65/65 A WP	20	2,0	38,5	35	3,3	10,9	31,8	170
Avec RAIII 82/82 A WP	25	1,6	38,5	28	3,3	10,9	31,8	170
20x/25x
Avec RAIII 65/65 A WP	20	2,5	47,2	44	3,3	10,9	18,0	130
Avec RAIII 82/82 A WP	25	2,0	47,2	35	3,3	10,9	18,0	130
30x/38x Wide
Avec RAIII 65/65 A WP	30	2,2	59,9	38	2,2	4,8	19,3	180
Avec RAIII 82/82 A WP	38	1,8	59,9	31	2,2	4,8	19,3	180

• Nikon a adopté une méthode de calcul basée sur la norme ISO 14132-1:2002. Par conséquent, les valeurs du champ angulaire apparent ne sont pas les mêmes que celles indiquées antérieurement. Pour en savoir plus, voir le paragraphe ci-dessous intitulé « Valeurs du champ angulaire apparent ».

Oculaire pour Spotter XL II

Dénomination	Grossissement (x)	Champ angulaire (Réel/degrés)	Champ angulaire (Apparent/degrés)	Champ linéaire depuis à 1000 m (m)	Pupille de sortie (mm)	Luminosité relative (mm)	Dégagement oculaire (mm)	Poids (g)
Spotter XL II	16-48	2,3 (à 16x)	35,6 (à 16x)	40 (à 16x)	3,8 (à 16x)	14,4 (à 16x)	19,0 (à 16x)	—

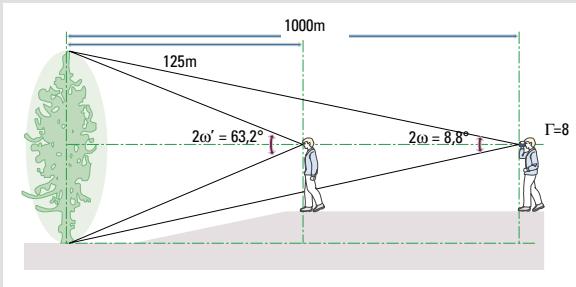

Valeurs du champ angulaire apparent

La méthode conventionnelle de calcul du champ angulaire apparent consistait à multiplier le champ angulaire réel par le grossissement des jumelles. Les chiffres indiqués par Nikon ont été revus et se basent désormais sur la norme ISO 14132-1:2002. On les obtient avec la formule suivante :

tan ^ = ×

Champ angulaire apparent : 2ω'

Champ angulaire réel: 2ω

Grossissement:

Par exemple, le champ angulaire apparent de jumelles dotées d'un grossissement 8x et d'un champ angulaire réel de 8,8° se calcule comme suit :

2^ = 2× ^-1( × ) = 2× ^-1(8× 4,4^)

Conformément à la norme ISO 14132-2:2002 qui a été instaurée au même moment que la norme ISO 14132-1:2002 susmentionnée, toutes les jumelles ayant un champ angulaire apparent supérieur à sont considérées comme jumelles à large champ de vision.

Maurizio Bachis

Les produits décrits dans cette brochure peuvent être sujets à des réglementations d'exportation dans les différents pays concernés.

Les produits ne peuvent être exportés sans l'autorisation de l'instance officielle compétente en matière d'exportations dans le cas où ces réglementations sont applicables.

Le(s) produit(s) décrits sur ce document peuvent ne pas être disponibles dans certaines régions.

Veuillez contacter votre représentant local ou la division NIKON de votre région pour plus d'informations.

Les caractéristiques et l'équipement sont sujets à modification sans notification préalable ni obligation de la part du fabricant.

May 2010

Nikon France S. A. S. 191, Rue du Marché Rollay, 94504 Champigny-sur-Marne Cedex, France www.nikon.fr
