| Type de produit | Cuisinière gaz |
| Marque | ARTHUR MARTIN |
| Modèle | CG6030B1 |
| Dimensions (H x L x P) | Hauteur réglable couvercle fermé : 86,3 à 88 cm ; Hauteur au plan de cuisson : 85 à 86,7 cm ; Largeur : 59,4 cm ; Profondeur : 60,2 cm |
| Poids | 50,5 kg |
| Alimentation électrique | 230 V / 50 Hz / 16 A |
| Type de gaz | Préréglé gaz naturel ; convertible en butane/propane |
| Brûleurs de table | 1 rapide (3,2 kW), 2 semi-rapides (2 kW chacun), 1 auxiliaire (1 kW) |
| Four | Gaz avec sécurité thermocouple, puissance 3 kW, allumage électronique intégré |
| Grill | Électrique, puissance 1,9 kW |
| Éclairage du four | Ampoule 25 W type E14 |
| Nettoyage du four | Parois catalytiques (émail poreux), sole en émail vitrifié (nettoyage manuel) |
| Accessoires fournis | 1 grille support, 1 plateau multi-usages, 1 plaque à pâtisserie, 1 tournebroche (broche, 2 fourchettes, support) |
| Tiroir de rangement | Oui |
| Sécurité | Sécurité thermocouple sur brûleur de four ; allumage électronique intégré ; couvercle à fermeture après refroidissement |
| Entretien | Nettoyage des brûleurs avec détergent doux ; ne pas utiliser de produits abrasifs ; nettoyage catalytique du four (45 min à maxi) |

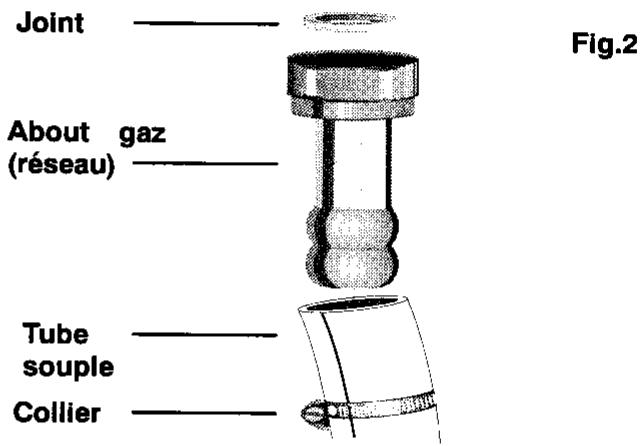

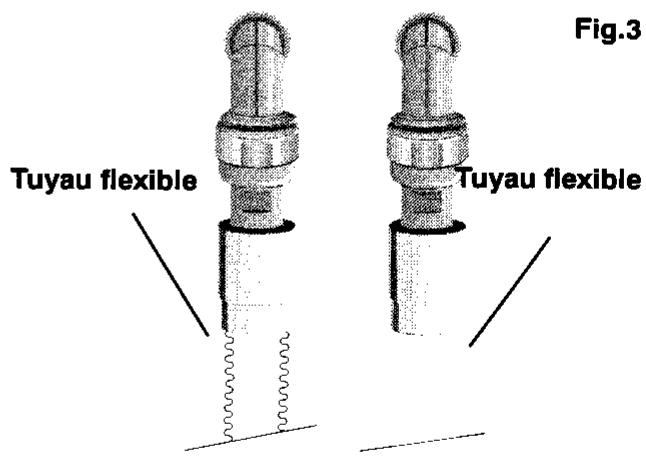

| Installation | Raccordement gaz par tube souple ou flexible ; branchement électrique avec prise 2P+T 10/16A ; mise à niveau par pieds réglables |
| Réparabilité | Pièces de rechange certifiées Constructeur disponibles ; assistance technique au 03 44 62 22 22 |
| Garantie | Garantie contractuelle 1 an (pièces) ; garantie légale pour vices cachés |
| Informations générales | Appareil classe 1, type X ; marquage CE ; fabriqué en France |
FOIRE AUX QUESTIONS - CG6030B1 ARTHUR MARTIN
Questions des utilisateurs sur CG6030B1 ARTHUR MARTIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisiniere gaz au format PDF gratuitement ! Retrouvez votre notice CG6030B1 - ARTHUR MARTIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CG6030B1 de la marque ARTHUR MARTIN.
MODE D'EMPLOI CG6030B1 ARTHUR MARTIN
Nous vous remercions de la confiance que vous nous avez témoignée en choisissant :
Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.
C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.
Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.
Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous besoin pour d'autres appareils de notre marque.
Table des matières
Avertissements importants 4
DESCRIPTION DE VOTRE CUISINIÈRE 6
L'INTERIEUR DU FOUR 7
CONSEILS AVANT LA PREMIERE UTILISATION 8
COMMENT UTILISER LA TABLE DE CUISSON 9
COMMENT UTILISER LE FOUR 10
La commande de four / grille-pain 10
L'utilisation du grilloir 11
La cisson au tournebroche 11
Les accessoires du four 13
CONSEILS D'UTILISATION : LA TABLE DE CUISSON 14
CONSEILS D'UTILISATION : LE FOUR 15
GUIDES DES CUISSES 16
ENTRETIEN ET NETTOYAGE 18
EN CAS D'ANOMALIE DE FONCTIONNEMENT 20
CONDITIONS DE GARANTIE 21
SERVICE APRES-VENTE 21
A L'ATTENTION DE L'INSTALLATEUR 23
CHARACTERISTIQUES TECHNIQUES 24

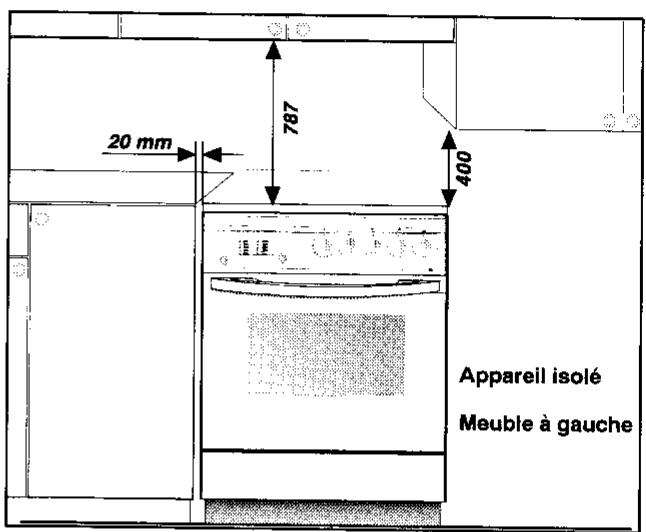

INSTALLATION 25
CHANGEMENT DE GAZ 28
REEMPLACEMENT DE L'AMPOULE D'ECLAIRAGE 31
Comment utiliser votre notice ?
Les symboles suivants vous guideront tout au long de l'utilisation de votre notice :
1.2.3 Description d'opérations étape par étape
Conseils et recommandations
Informations sur l'environnement
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
- Cet appareil a été conçu pour être utilisé par des femmes. Veuillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
- Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous. La façade de votre appareil est chaude pendant l'utilisation et le nettoyage, éloignez les jeunes enfants. Pour cet appareil, nous vous proposons un kit portefeuille disponible en option auprès de votre revendeur (voir Chapitre "Caractéristiques techniques"). Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
- Éloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la surface de la table ou en renversant un récipient de cuisson.
- Ne tirez jamais votre appareil par la poignée de la porte.
- Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement imprimée sur celui-ci.
- N'utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.
- Enlevez tous les produits dus à un débordement de la surface du couvercle avant de l'ouvrir. Veillez à ne rien laisser sur la table pendant l'utilisation des foyers (torchons, feuille d'aluminium...)
- Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir.
- Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).
- N'employez jamais le plateau multi-uses comme plat à rôtir. Lorsque le four est en fonctionnement, le couvercle doit être relevé.
- Eteignez tous les brûleurs et attendez que le dessus du plan de cuisson soit refroidi avant de refermer le couvercle.
- Avant la première utilisation de votre appareil, faites-le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (ventilation mécanique contrôlée) en fonctionnement ou fenêtre ouverte.
- En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher des éléments chauffants supérieurs et utilisez des gants thermiques de cuisine.
- Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une déterioration de l'émail. Sur la porte ouverte du four :
- ne posez pas de charge lourde, assurez-vous qu'un enfant ne puisse ni monter ni s'asseoir.
Pour éviter d'endommager les commandes de votre appareil, ne laissez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud. - Si vous utilisez un appareil électrique à fil à proximité de votre cuisinière (par exemple un batteur électrique), assurez-vous que le fil de celui-ci ne risque pas de toucher une surface très chaude qui serait susceptible de le faire fondre, ou bien que son fil ne risque pas d'être coincé dans la porte du four. L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.
- Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple, en augmentant la puissance de la ventilation mécanique si elle existe.
- En plus des accessoires fournis avec votre cuisine, n'utilisez que des plats, des moules à gâteaux... résistants à de hautes températures (suivez les instructions des fabricants).
- Après utilisation de votre cuisine, assurez-vous que toutes les commandes se trouvent sur la position Arrêt.
- Vérifiez qu'aucun élément ne soit sous tension et que les parois soient suffisamment refroidies avant de procéder au nettoyage de votre cuisine. Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines préparations, les projections graisseuses peuvent dégager des odeurs désagréables.
- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
- Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cuisine si la cuisine présente une quelconque anomalie.
En cas d'anomalie de fonctionnement, reportez-vous d'abord au chapitre "en cas d'anomalie de fonctionnement". Si après avoir vérifié les différents points, l'anomalie persiste, consultez un spécialiste : le Service Après-Vente de votre revendeur. Indiquez la référence commerciale et le numéro de série de votre appareil qui figurent sur la plaque signalétique. N'essayez pas de réparer votre appareil vous-même, cela pourrait être la cause d'incidents.
Si vous ne parvenez pas à joindre un réparateur, veuillez contacter le:
Service Conseil Consommateurs
B.P. 50142 - 60307 SENLIS CEDEX - FRANCE Tél. 03 44 62 22 22
qui vous communiquera l'adresse d'un Service Approuvés-Vente de votre région.
En cas d'intervention sur votre appareil, exigez du Service ÀPRES-VENTE les pièces de rechange certifiées Constructeur.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
Si vous procédez à la mise à la casse de votre appareil, mettez hors d'usage ce qui pourrait représenter un danger : par exemple, coupez le câble d'alimentation au ras de l'appareil.
Avant d'utiliser votre appareil, veuillez lire toutes les instructions et conservez-les pour références ultérieures.

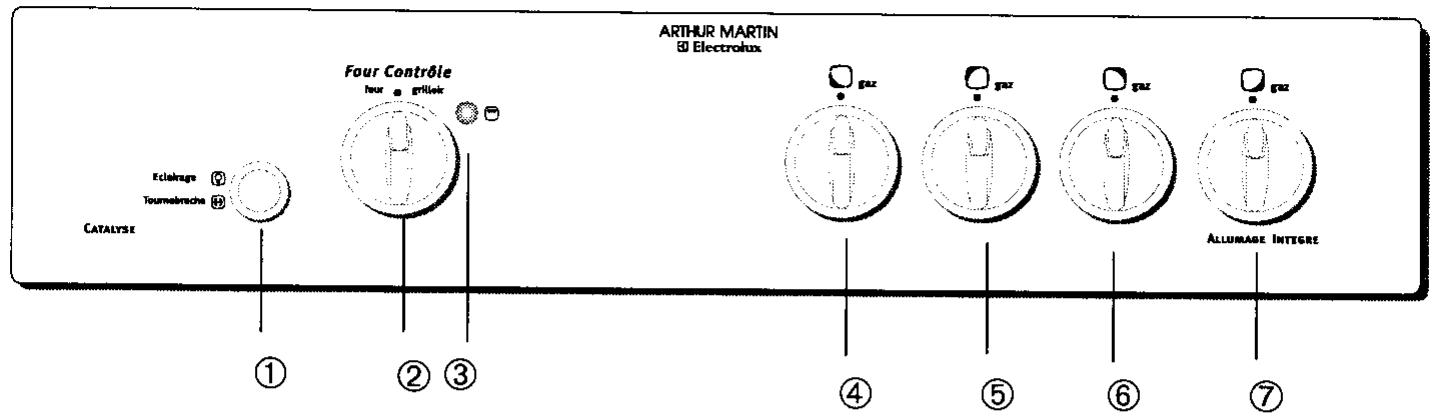

Le bandeau de commandes
Bouton d'éclairage du four et du tournebroche ② Commande du four et du grilloir ③ Voyant de fonctionnement du grilloir ④ Commande du brûleur gaz avant gauche à allumage intégré ⑤ Commande du brûleur gaz arrière gauche à allumage intégré ⑥ Commande du brûleur gaz arrière droit à allumage intégré ⑦ Commande du brûleur gaz avant droit à allumage intégré
La table de cuisson
Brûleur semi-rapide 2,00 kW Brûleur semi-rapide 2,00 kW
Brûleur rapide
3.20 kW*
*en butane/propane : 3,0 kW
Brûleur auxiliaire
1.00 kW

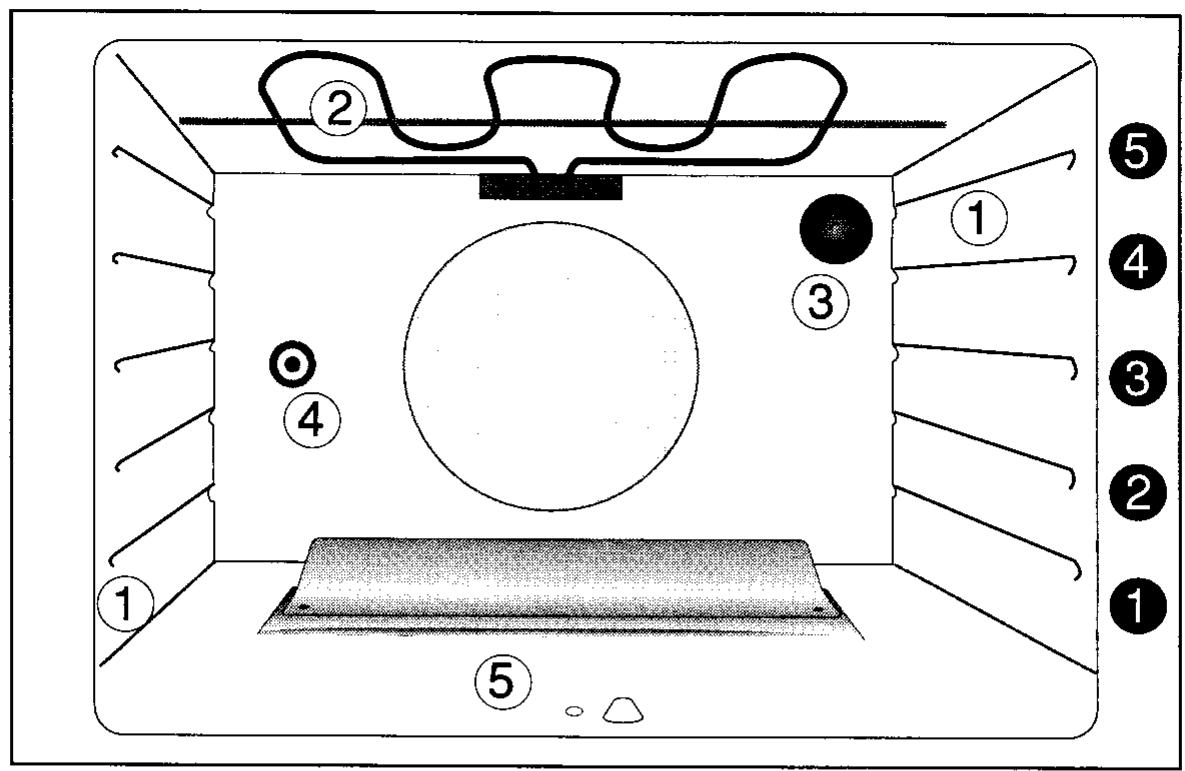

① Gradins ② Grilloir ③ Éclairage du four ④ Entrainement de la broche ⑤ Brûleur de four
Niveau de gradins
Premier nettoyage
Enlevez les accessoires et lavez-les à l'eau savonneuse en prenant soin de bien les rincer et les essuyer.
Première opération
Avant la première utilisation de votre four, faites-le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (ventilation mécanique contrôlée) en fonctionnement ou fenêtre ouverte.
Comment procéder ?
- Levez le couvercle.
- Enlevez tous les accessoires du four.
- Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourrait se trouver sur la façade de votre appareil.
- Faites chauffer le four en positionnant la commande de four sur le repère maxi pendant 30 minutes, afin d'éliminer l'odeur provenant du calorifuge.
- Ensuite, faites chauffer pendant 10 minutes environ en position
Le mode, la durée et la température de cuisson indiqués dans les guides des cuissons sont adaptés à votre nouvelle cuisinière. Pour obtenir de bons résultats culinaires, suivez ces indications.
Comment utiliser la TABLE de cuisson
Les brûleurs de table sont équipés d'un allumage intégré à la manette. Il permet d'effectuer l'allumage en actionnant seulement les manettes de commande des brûleurs.
Pour allumer les brûleurs :
- Poussez et tournez à l'envers des aiguilles d'une montre la commande du brûleur choisi,
- Maintenez la commande en position poussée jusqu'à l'allumage du brûleur (une étincelle se produit environ toutes les secondes)
Présentez une flamme au brûleur après avoir tourné la commande (en cas de manque d'énergie électrique),
relâchez la commande, le brûleur reste allumé.
Pour éteindre les brûleurs :
- Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position “ • ”.
2. Principaux positions d'utilisation :
position "arrêt"
débit maximum
débit minimum

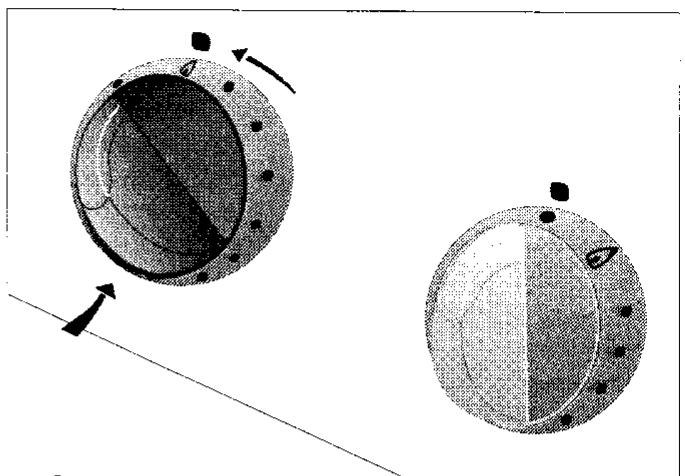

Les collerettes de commandes des brûleurs de table
Les commandes des brûleurs de table sont constituées d'une manette et d'une collerette sérigraphiée :
Ces indications vous permettent de remonter correctement les collerettes après démontage (après le nettoyage par exemple).
_Sécurité_
- Éloignez les jeunes enfants de l'appareil tant qu'il est chaud. Veillez à ne poser sur la table de cuisson aucun objet ou aliment susceptible de fondre (ustensiles avec manche en plastique, feuille d'aluminium, aliment contenant du sucre, etc.) ; en cas d'incident, nettoyez immédiatement.
Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.
Lorsque le four est en fonctionnement, le couvercle doit être relevé.
Le four est équipé d'un brûleur gaz à la sole et d'un grilloir électrique à la voûte.
Le four peut être utilisé en cuisson traditionnelle ou en grilloir. Ces deux modes ne peuvent être utilisés simultanément.
Le brûleur de four est équipé d'une sécurité à thermocouple. Dans le cas d'une extinction accidentelle de la flamme (courant d'air violent, débordement important d'un liquide...), une sécurité par thermocouple coupera l'alimentation en gaz du four.
En mode traditionnel, le réglage se fait sur 8 graduations.
Pour passer de la cuisson traditionnelle à la cuisson au grilloir, il est nécessaire d'éteindre le brûleur du four puis d'allumer le grilloir.
La commande de four / grilloir
Elle permet deCHOISIR LA TEMPERATURE DE cuisson appropriée et de mettre en fonctionnement I'elément grilloir.
Définition des symboles :
position "Arrêt"
1 - 8 plaques de températures du four
position grille-pain
Le brûleur de four est équipé d'un allumage intégré à la manette. Il permet d'effectuer l'allumage en actionnant seulement la manette de commande de four.
Pour allumer le brûleur de four :
- Poussez et tournez à l'envers des aiguilles d'une montre la commande de four,
- maintenez la commande en position poussée jusqu'à l'allumage du brûleur (une étincelle se produit environ toutes les secondes),
Présentez une flamme au brûleur après avoir tourné la commande (en cas de manque d'énergie électrique),
- après apparition de la flamme, maintenez la commande enfoncée pendant 10 secondes environ pour activer la sécurité de four (thermocouple), relâchez la commande, le brûleur reste allumé. Si le brûleur s'éteint, renouvelez l'opération en maintenant la commande enfoncée 15 secondes.
Pour éteindre le brûleur de four :
- Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position "Arrêt".
L'utilisation du grilloir
Les parties accessibles de la cuisinière peuvent être chaudes lors de l'utilisation du grilloir. Éloignez les jeunes enfants. L'utilisation du grilloir se fait porte fermée.
Le grilloir sert à griller les pièces de viande (côte de bœuf, côtes de porc,...) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits et chauds de préférence (gratin de pâtes, etc...).
Pour sélectionner la fonction grilloir, poussez et tournez la commande four / grilloir dans le sens des aiguilles d'une montre jusqu'au repère.
Si vous cuisez directement sur la grille (grillades), pensez à glisser le plateau multi-uses dans un gradin inférieur pour récupérer le jus et les graisses.
La cuisson au tournebroche
La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisine.
Comment procéder ?
- Enfilez une fourchette sur la broche, puis la pièce à rôtir en veillant à ce qu'elle soit bien centrée.
- Enfilez ensuite la deuxième fourchette.
- Bloquez les fourchettes à l'aide des vis.
- Posez la broche sur le support et glissez l'ensemble au gradin ③.
- Poussez la broche pour engager son extrémité dans le carré d'entraînement de la broche (orifice situé au fond du four à gauche).
- Glissez le plateau multi-uses au gradin ①.
- Fermez la porte du four.
- Mettez la commande de four / grille-pain sur la position
- Appuyez sur le bouton ⟨⟩
- Vérifiez que la broche tourne.
- Pour sortir la pièce rôtie, remettez la commande de four / grilleur sur la position "Arrêt".
- Arrêtez le tournebroche en appuyant sur le bouton Θ.
- Tirez doucement et sortez simultanément du four : le plateau multi-uses, l'ensemble support de broche et la broche.
Levoyant "grilloir
Le voyant s'allume lorsque le grilloir est en fonctionnement.

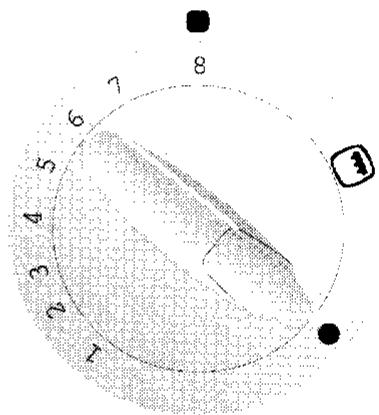

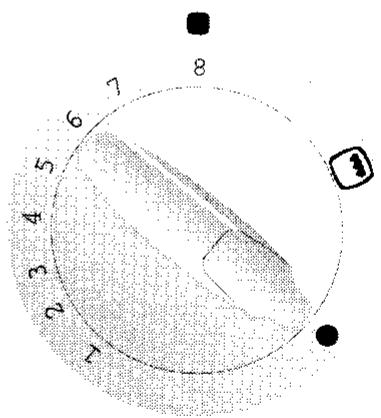

La collerette de la commande de four / grilleoir
La commande de four / grilloir est constituée d'une manette et d'une collerette sigraphie :
12345678
Ces indications vous permettent de remonter correctement la collerette après démontage (après le nettoyage par exemple).
L'éclairage de four
Il fonctionne dès que l'on appuie sur le bouton situé sur le bandeau de commandes.
Après utilisation du four ou du grilloir, assurez-vous que la commande four/grilloir se trouve sur la position "Arrêt"
Les accessoires du four
En plus des accessoires fournis avec votre cuisinière, nous vous conseillons de n'utiliser que des plats et des moules à gâteaux résistant à de hautes températures (suivez les instructions des fabricants).
Votre cuisinière est équipée de:
1 grille support 1 plateau multi-uses 1 plaque à pâtisserie 1 tournebroche

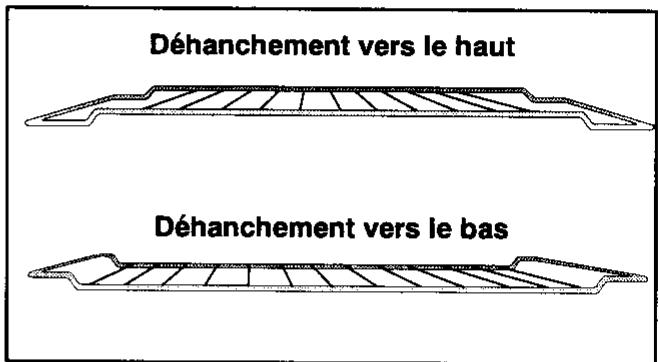

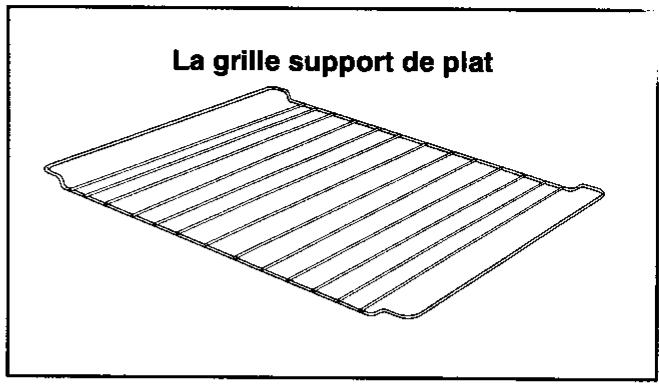

La grille support de plat
Elle permet de poser les plats (rotis, gratins), les moules à pâtisserie, etc. Votre plat doit être centré sur la grille.
Vous pouvez l'utiliser dans les 2 sens de déhanchement pour ajuster la position de vos plats par rapport à la source de chaleur.
Pour les préparations très lourdes (plus de 4 kg), positionnez la grille support de plat, déhanchement vers le haut.

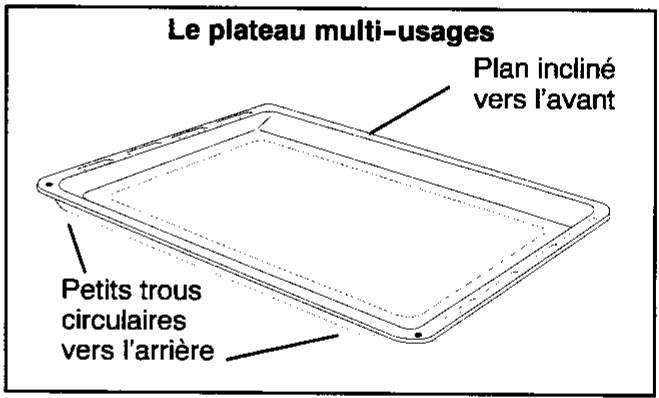

Le plateau multi-uses
Il est employé pour la cuisson ou le réchauffage de pizzas, de petits gâteaux individuels posés directement dessus.
On l'utilise aussi pour recueillir le jus des grillades ou des cuissons au tournebroche.
Nous vous recommandons de glisser le plateau dans les gradins : les petits trous circulaires vers l'arrière (fond du four) et le plan incliné vers l'avant (côté porte de four).
Prenez la précaution de centrer le plateau multi-uses dans le four pour permettre une bonne circulation d'air et obtenir une cuisson homogène.

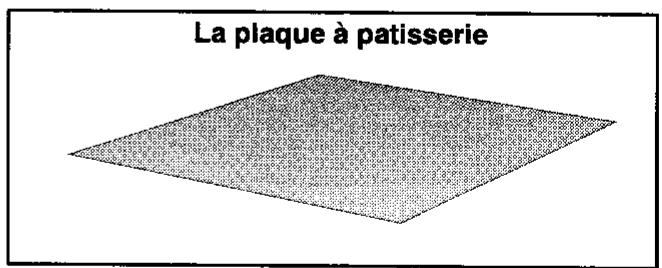

La plaque à pâtisserie
Tout comme le plateau multi-uses, elle s'utilise pour la cuisson ou le réchauffage de pizzas, de petits gâteaux individuels posés directement dessus. Elle doit être posée sur la grille support de plat.

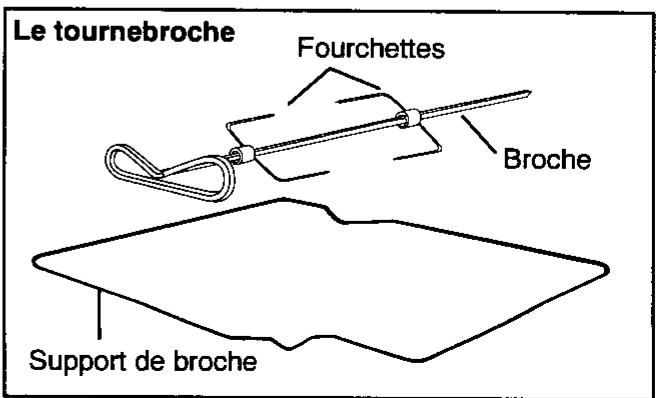

Le tournebroche
Il est composé de :
1 broche 2 fourchettes 1 support de broche
Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.
Choix des récipients

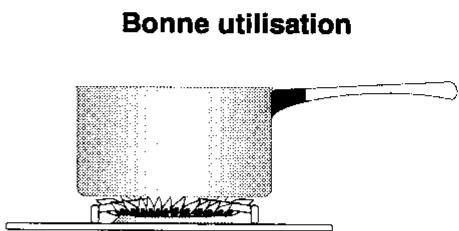

Choisissez toujours un récipient proportionné au diamètre du brûleur utilisé.
16 à 26 cm de diamètre pour le brûleur rapide avant gauche, 12 à 22 cm de diamètre pour le brûleur semi-rapide arrière gauche et arrière droit, 8 à 16 cm de diamètre pour le brûleur auxiliaire avant droit.
Si vous utilisez un récipient à large fond (stérilisateur, bassine à confiture, couscoussier,...), placez-le légèrement décalé vers l'arrière de la table de cuisson de telle sorte que la base du récipient ne dépasse pas le bord avant de la table émaillée. Ceci évite le débordement des flammes et une surchauffe au niveau du bandeau de commandes.
Pour un bon allumage de vos brûleurs
Veillez à garder les couronnés des brûleurs en parfait état de propreté, leur encrassement pourrait être la cause d’un mauvais allumage gaz. - Si vous avez démonté les brûleurs pour les nettoyer, assurez-vous avant l’allumage que les couronnées et les chapeaux des brûleurs soient :
- correctement remis en place,
- et parfaitement secs.
Mauvaise utilisation (gaspillage d'énergie)
Le préchauffage se fait sur la position pour la cuisson :
8 minutes environ pour les positions 1 à 5, 15 minutes environ pour les positions 6 à 8
Le réchauffage et la décongélation de plats préparés à l'avance s'effectuent en position cuisson traditionnelle.
Conseils pratiques
Ne placez jamais le papier d'aluminium directement en contact avec le bas de votre four, cela entraînerait une déterioration de l'émail.
- Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
- Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant cuisson. Vous éviterez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.
- Laissez le moins de barde possible autour de vos rôts pour réduire les projections et obtenir un mets moins riche en graisse.
- Ne dépassez pas les repères de thermostat préconisés dans le guide de cuisson des viandes.
Choix des récipients
L'épaisseur, la conductibilité et la couleur des récipients influencent les résultats culinaires. - Pendant la cuisson, certaines préparations augmentent de volume, par conséquent, CHOISSEZ vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre. Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des roits et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pièce à roir. - Réservez les plats en verre à feu pour vos gratins et vos soufflés.
Influence des récipients sur les résultats de cuisson
Sachez que :
A) L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préserve n’humidité des alimentés. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rotis. B) La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des alimentés. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.
| Vous constatéz | Que faire ? |
| Dessous trop pâle, pas assez cuit ou dessus trop foncé | Prenez un moule du type B ou descendez le moule d'un niveau |
| Dessous trop foncé, trop cuit ou dessus trop clair | Prenez un moule du type A ou remontez le moule d'un niveau |
Tableau de correspondances approximatives : repères du thermostat / températures
| 1 | 150°C | 3 | 170°C | 5 | 200°C | 7 | 240°C |
| 2 | 160°C | 4 | 180°C | 6 | 220°C | 8 | MAXI |
Le préchauffage du four est nécessaire, il doit se faire sur la position chaleur pour la cuisson.
| Préparations | Niveau de cuisson (gradin) | Grille support | Thermostat | Temps de cuisson (minutes) | Accessoires |
| VIANDES | |||||
| Rôti de boeuf, 1kg | 2 | 6 | 35 - 40 | Plat en terre à feu sur grille support | |
| Gigot d'agneau | 2 | 6 | 50 - 60 | Plat en terre à feu sur grille support | |
| Rôti de porc, 1kg | 2 | 4 | 75 - 85 | Plat en terre à feu sur grille support | |
| Rôti de veau, 1kg | 2 | 4 | 75 - 85 | Plat en terre à feu sur grille support | |
| Volaille, 1,3kg | 2 | 5 | 70 - 80 | Plat en terre à feu sur grille support | |
| POISSONS | |||||
| Poissons entiers | 2 | 4 | 30 - 35 | Plat en terre à feu sur grille support | |
| Poissons fillets | 2 | 4 | 20 - 25 | Plat en terre à feu sur grille support | |
| LEGUMES | |||||
| Gratin dauphinois | 2 | 6 | 60 - 70 | Plat en verre à feu sur grille support | |
| Tomates farcies | 2 | 5 | 60 - 70 | Plat en verre à feu sur grille support | |
| Lasagnes | 2 | 5 | 60 - 70 | Plat en verre à feu sur grille support | |
| ENTREES | |||||
| Croûtes feuilletées | 3 | 61/2 | 20 - 25 | Plaque à patisserie avec papier sulfurisé sur grille support | |
| Soufflé au fromage | 2 | 5 | 35 - 40 | Moule à soufflé sur grille support | |
| Paté en terrine | 2 | - | 5 | 90 - 120 | Terrine au bain-marie dans plateau multi-uses |
| Pizza | 2 | 5 | 25 - 30 | Tourtrière sur grille support | |
| Quiche lorraine | 2 | 6 | 40 - 45 | Tourtrière sur grille support | |
| PATISSERIES | |||||
| Biscuit de Savoie | 3 | 31/2 | 35 - 40 | Moule à manqué sur grille support | |
| Brioche | 2 | 41/2 | 25 - 30 | Moule sur grille support | |
| Cake aux raisins | 3 | 31/2 | 50 - 60 | Moule à cake sur grille support | |
| Généoise | 3 | 31/2 | 35 - 40 | Moule à génoise sur grille support | |
| Kouglof | 2 | 41/2 | 25 - 30 | Moule en terre cuite sur grille support | |
| Pâtte à choux | 3 | 6 | 40 - 50 | Plaque à patisserie sur grille support | |
| Quatre-quants | 3 | 31/2 | 35 - 40 | Moule à manqué sur grille support | |
| Sablés | 3 | 31/2 | 20 - 25 | Plaque à patisserie sur grille support | |
| Tarte aux fruits (pâté brisée) | 2 | 6 | 35 - 40 | Tourtrière sur grille support | |
| Tarte aux fruits (pâté levée) | 3 | 4 | 25 - 30 | Tourtrière sur grille support | |
Guide des cuissons au tournebroche et au grilloir
Toutes les cuissons au grilloir doivent être faites porte fermée et sous votre surveillance.
| Préparations | Niveau de cuisson (gradin) | Grille support | Thermostat | Temps de cuisson (minutes) | Accessoires |
| GRILLADES 3 minutes de préchauffage | |||||
| Poulet au tournebroche | 3 | - | 60 - 70 | Tournébroche, plateau multi-usages | |
| Côtes de porc | 5 | 10 - 15 | Grille support, plateau multi-usages | ||
| Saucisses - verguez | 5 | 8-12 par face | Grille support, plateau multi-usages | ||
| Poissons | 5 | 5-10 par face | Grille support, plateau multi-usages | ||
| Poulet en morceaux (cuiSES) | 4 | 10 - 22 | Grille support, plateau multi-usages | ||
| Côte de boeuf | 4 | 35 - 40 | Grille support, plateau multi-usages | ||
L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les récipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides des cuissons. Seule votre expérience vous permettra de trouver le réglage convenant le mieux à vos habitudes culinaires.
Nettoyage de la table
Avant de procéder au nettoyage, assurez-vous que chaque manette soit sur la position Arrêt et attendez que l'appareil soit refroidi.
Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux.
En cas de débordement, mouillez et laissez détrempé, mais ne grattez pas et n'utilisez jamais de produits abrasifs, ce qui risquerait de rayer et d'endommager la surface émaillée.
Nettoyage du couvercle
Nettoyez-le avec une éponge humide additionnée d’un détergent doux, rincez et séchez.
Grilles émaillées
Lavez-les à l'eau chaude additionnée d'un détergent doux, rincez et séchez.
Brûleurs gaz (chapeaux et couronnes)
Lavez les chapeaux avec de l'eau chaude et un détergent doux. Veillez à garder les couronnés des brûleurs en parfait état de propreté, leur encrassement pouvant être la cause d’un mauvais allumage.
Si vous avez démonté les brûleurs pour les nettoyer, assurez-vous avant l'allumage que les couronnés et les chapeaux soient bien en place et parfaitement secs.
Bandeau de commande et manettes
Utilisez une éponge humide additionnée d'eau savonneuse. Rincez et séchez soigneusement.
Porte, tiroir, plinthe et côtés
Utilisez une éponge humide additionnée d’un détergent doux. Rincez et séchez soigneusement.
N'utilisez en aucun cas des produits abrasifs.
Nettoyage du four
La porte du four est chaude pendant le cycle de nettoyage, éloignez les jeunes enfants.
N'utilisez pas les brûleurs de table pendant le nettoyage.
Nous vous recommendons d'utiliser le “kit porte-froid” en cas de présence éventuelle de jeunes enfants (référence du kit au chapitre “Caractéristiques techniques").
Principe
Les parois de votre four (sauf la sole) sont recouvertes d'un émail spécial, poreux. Vous le reconnaîtrez par son aspect mat et rugueux au toucher. Il absorbe et détruit les projections grasses sous l'action de la chaleur.
Nettoyage catalytique
Lors des cuissons provoquant beaucoup de projections grasses (volailles, grillades,...), la durée ou la température ne sont pas toujours suffisantes pour éliminer toutes les graisses.
Dans ce cas, à la suite de la cuisson, procédez de la manière suivante:
- retirez tous les accessoires du four (grille, plateau multi-uses, plaque à pâtisserie et tournebroche),
- placez la commande four/grilloir sur le repère maxi puis laissez chauffer à vide 45 minutes,
- ensuite, placez la commande four/grilloir sur la position. Puis laissez chauffer pendant 5 minutes.
Si vous réalisez cette opération à partir d'un four froid, comptez 60 minutes de nettoyage.
Ne projetez pas de produits nettoyants sur les surfaces recouvertes d'email catalytique.
N'utilisez jamais d'éponge métallique, de produits abrasifs, de détergents, d'objets tranchants, tels que couteaux, grattoirs qui rendraient l'émail définitivement inefficace.
La sole est en émail vitrifié, brillant et lisse au toucher, le nettoyage est manuel.
En cas de débordement sur la sole, nettoyez-la à l'aide d'une éponge et d'un détergent doux.
Vous pouvez eventuellement utiliser un produit spécial du commerce, en vous assurant de le vaporiser uniquement sur la sole.
Nettoyage des accessoires
Lavez-les à l'eau savonneuse en prenant bien soin de les rincer et de les essuyer.
En cas d'anomalie de fonctionnement
Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisinière avant d'appeler un technicien du Service Après-Vente. Il se peut que le problème soit simple, et que vous puissiez le résoudre vous-même.
| Symptômes | Solutions |
| Aucun brûleur ne s'allume | Vérifiez que : • l'arrivée du gaz est ouverte, • la position du tuyau gaz est correcte, • la bouteille ou la cuve n'est pas vide. |
| Un brûleur de table ou le brûleur de four ne s'allume pas | Vérifiez que : • l'ensemble du brûleur de table est bien remonté, • le brûleur n'est pas mouillé, • la bougie d'allumage est propre et sèche, • les fusibles sont en bon état, • l'appareil est correctement branché, • qu'il n'y a pas de coupure de courant. |
| Les résultats de cuisson ne sont pas satisfaisants | Vérifiez que : • la durée de préchauffage est suffisante (voir chapitre "Guides des cuissons"), • la température sélectionnée est correcte, • la durée de cuisson est adaptée, • la grille ou le plateau multi-uses est bien positionné dans le four, • le réseau de cuisson est bien adapté. |
| Le four fume | Vérifiez que : • le four ne nécessite pas de nettoyage, • la préparation ne déborde pas, • il n'y a pas de projections excessives de graisse/jus sur les parois du four, • la température sélectionnée est adaptée, plus particulièrement pour la cuisson des viandes (voir chapitre "Guides des cuissons"). |
| Le grillir ne fonctionne pas | Vérifiez que : • les fusibles sont en bon état, • l'appareil est correctement branché, • qu'il n'y a pas de coupure de courant. |
Si après avoir vérifié ces différents points l'anomalie persiste, contactez le Service Après-Vente de votre revendeur.
Garantie contractuelle
Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre "Réserve".
Pour une application de cette garantie, vous devez accéder au distributeur qui vous a vendu l'appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.
Réserves
Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :
- Si les dépréciations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc...) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans la notice d'utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc. Si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série. Si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur. Si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour lesquels il a été conçu.
- Si l'appareil a été acheté ou réparé hors du territoire français.
Garantie légale
Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
Service apres-vente
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un Service Àpres-Vente.
En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.
En appelant un Service Après-Vente, indiquez-lui la référence commerciale et le numéro de série de votre appareil. Ces indications figurent sur la plaque signalétique de votre appareil.
× Service Conseil Consommateurs - BP 50142 - 60307 Senlis Cedex - 03 44 62 22 22

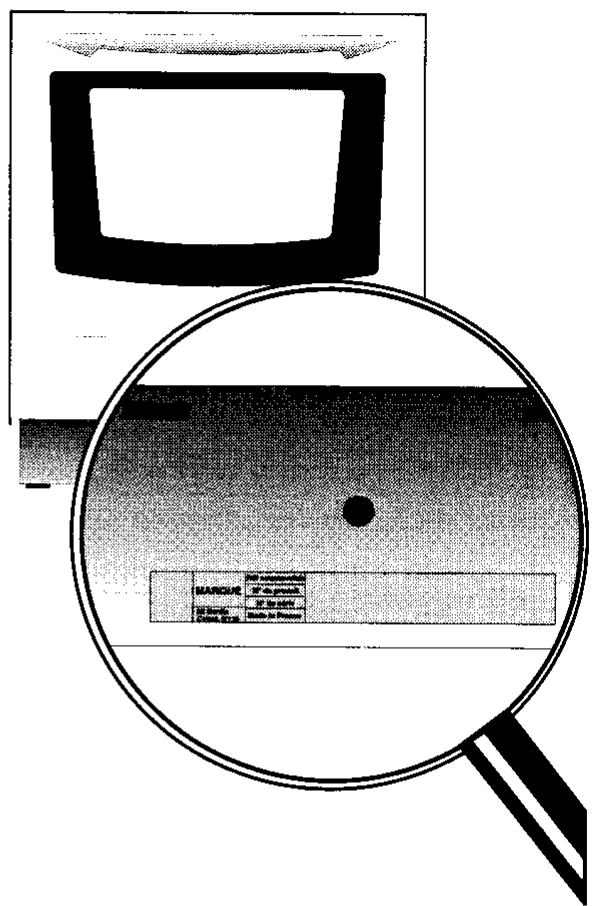

La plaque signalétique
En appelant un Service APRÈS-VENTE, indiquez-lui la référence commerciale, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.
La plaque est visible sur le socle de l'appareil, en façade, avant que la plinthe ne soit montée (reportez-vous au chapitre "INSTALLATION").
Les informations inscrites sur cette plaque vous seront nécessaires en cas de panne et pour la commande de pièces au Service Après-Vente.
| MARQUE | Made in France | ||
| Réf commerciale | |||
| N° de produit | |||
| 60 Senlis Const. N110 | N° de série |
Consignes de sécurité
- Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
- L'appareil doit être installé dans un local suffisamment aéré.
- Les conditions de réglage de l'appareil sont inscrites sur la plaque signalétique.
- Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. Le débit d'air neuf requis est de 28 m³/h.
- Cette cuisinière est un appareil du type X, c'est-à-dire que les meubles juxtaposés à l'appareil ne doivent pas dépasser la hauteur de celle-ci. Cette disposition assure la protection du mobilier.
- Les parois adjacentes à la cuisinière doivent être soit en matière résistante à la chaleur, soit revêtues d'un tel matière.
Vérifiez que :
la puissance de l'installation est suffisante, les lignes d'alimentation sont en bon état, - le diamètre des fils est conforme aux règles d'installation, - l'installation fixe compte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
Vérifiez que :
- le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation (consultez votre sympathie de distribution du gaz),
- tous les raccords sont étanches.
- Installez un robinet de barrage visible et accessible.
- Si vous utilisez un tube souple, il doit être visible et accessible sur toute sa longueur et ne doit pas passer derrière l'appareil.
- Changer le tube souple un peu avant la date d'expiration imprimée sur celui-ci.
L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
arrêté du 2 août 1977 - règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés à l'intérieur des bâtiments d'habitation et de leurs dépendances. normes DTU P 45-204 - installations de gaz. - règlement sanitaire départemental. - norme NF C 15-100 - installations électriques à basse tension.
Notre responsabilité ne saurait être envisagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déficiente.
| Référence commerciale | CG6030 |
| Type de la cusinière | 6801 |
| Appareil isolé | Classe 1 |
| Appareil régle en gaz naturel | |
| Conversion possible en gaz butane, propane | |
| Raccordement électrique | 230 V 50 Hz |
| La table de cuisson | Couvercle de table | tôle |
| Grilles de table | 2 grilles support de casseroles en acier émailé | |
| Foyer avant droit | brûleur auxiliaire 1,00 kW | |
| Foyer arrière droit | brûleur semi-rapide 2,00 kW | |
| Foyer avant gauche | brûleur rapide 3,20 kW * | |
| Foyer arrière gauche | brûleur semi-rapide 2,00 kW | |
| Allumage électronique intégré | ||
| Le four | Four | gaz à sécurité par thermocouple |
| Allumage électronique intégré | ||
| Puisance du four | 3,00 kW | |
| Gril | électrique | |
| Puisance du grill | 1,90 kW | |
| Eclairage de four | ampoule 25 W type E14 | |
| Nettoyage | catalyse | |
| Accessoires | 1 grille support | |
| 1 plateau multi-uses | ||
| 1 plaque à patisserie | ||
| 1 ensemble tournebroche | ||
| Tiroir de rangement des accessoires | ||
| Plinthe | ||
| Cordon de raccordement électrique et prise | 1,20 m | |
| Dimensions | Hauteur réglable couvercle fermé | 86,3 à 88 cm |
| Hauteur réglable au plan de cuisson | 85 à 86,7 cm | |
| Largeur | 59,4 cm | |
| Profondeur | 60,2 cm | |
| Poids | 50,5 kg | |
| Options disponibles auprès de votre revendeur | “Kit porte froide” | BRUN : référence KPFARGM1 |
| N° : 949912801 | ||
| BLANC : ↔reference KPFARGW1 | ||
| N° : 949912901 |
- Butane/propane : 3,0 kW Le marquage CE correspond à l'application des directives : compatibilité électromagnétique 89/336, marquage CE 93/68 et basse tension 73/23.

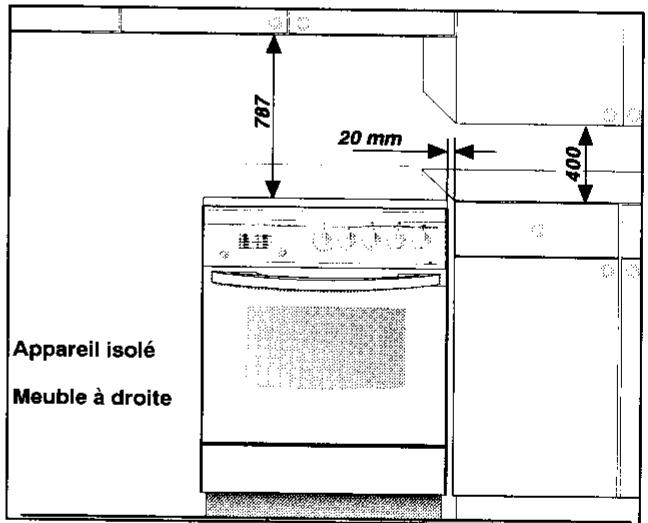

Emplacement
Votre appareil doit être installé comme sur les figures ci-contre et les distances minimales entre l'appareil et les parois adjacentes de tous les meubles doivent être respectées comme l'indiquent les dessins (Fig. 1).
Mise à niveau
Votre cuisinière est équipée de 4 pieds réglables permettant une parfaite mise à niveau ainsi que l'ajustement du plan de cuisson de voir cuisinière aux meubles adjacents.
Pour visser ou dévisser les pièces, utilisez une clé plate n° 32.
Mise en place de la plinthe
Pour une finition parfaite de la façade, une plinthe prête à monter est livrée dans le tiroir de votre cuisine.
Comment la monter?
- Enlevez le sachet protecteur,
- commencez par engager la partie basse dans le logement prévu à cet effet, sous le tiroir,
- Enfin, clippez par le haut en exerçant une pression avec la main.
Il se peut que vous ayez besoin d'accéder à la plaque signalétique collée sur le socle de la cuisinière alors que la plinthe est en place. Pour cela, suivez ces indications :
Comment la démonter?
- À l'aide de vos 2 pouces, appuyez sur la partie creuse, vers le bas, pour déclipper totalement la plinthe.
Classe 1
Fig.1
Appareil isolé
Raccordement gaz
Votre cuisinière est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique.
Il peut s’avérer nécessaire de passer de l’utilisation d’un gaz à un autre. Dans ce cas, il faut effectuer les opérations décrites ci-après.
Important :
Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le Tableau n°1.
Si l'appareil est alimenté en gaz Butane ou Propane, vérifie que le régulateur de pression débite le gaz à une pression de 28-30 mbar pour le Butane et 37 mbar pour le Propane.
Tube couple :
Utilisez un tube souple en caoutchouc d'une longueur maxi de 1,50 m et de 15 mm de diamètre intérieur monté avec son about gaz (Fig. 2). Veillez à l'enfoncer jusqu'en butée et à le fixer avec un collier.
Tuyau flexible :
- Un tuyau flexible (à embouts mécaniques) longueur maxi 1,50 m (Fig. 3).
- Nous recommandons l'emploi d'un tuyau flexible normalisé d'une longueur mini de 1 m dont la longueur est à désirer en fonction de la position du robinet de barrageage.
- Raccordez une extrémité du tuyau flexible au robinet de barrageage, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité sur le prolongateur de rampe en intercalant un joint.
- Positionnez l'appareil en vérifiant que la boucle formée par le tuyau flexible se développe dans le vide sanitaire du meuble adjacent.
Tuyau rigide :
Un tuyau rigide avec écrou.
2 - Pour les gaz butane-propane en bouteille ou en cuve :
- Nous vous recommandons l'emploi d'un tuyau flexible normalisé d'une longueur minimum de 1 m ; cette longueur est à désir en fonction de la position du raccordement à l'alimentation gaz.
- Pour les installations anciennes et en butane, vous pouvez utiliser un tube souple en caoutchouc d'une longueur maxi de 1,50 m et de 6 mm de diamètre intérieur, monté avec l'embout spécial butane (Fig. 4). Veillez à l'enfoncer suffisamment et à le fixer avec un collier à chaque extrémité.
Pour l'achat des tuyaux
- Tube soupé en caoutchouc: il doit être marqué NF GAZ. Tuyau flexible : il doit être conforme à la norme NFD 36-121 ou NFD 36-103 ou NFD 36-107 pour les gaz naturels ou XPD 36-112 ou NFD 36-125 pour les gaz butane et propane.
Important
N'omettez pas de relier l'appareil à la terre au moyen d'un socle à 2P+T (10/16A) en vous conformant aux prescriptions de la norme NFC 15-100 et aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.
La cuisine est équipée d'un câble d'alimentation couplé avec fiche pour être connectée à une prise secteur et est apte au fonctionnement en 230V - 50 Hz.
Capacité du fusible : 16 ampères.
Remarque
Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible.
Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.
Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l'interrupteur.
Le câble d'alimentation sera positionné de façon à ce que, en aucun point, sa température n'excède 50°C à la température ambiante.
Avant de procéder au branchement, vérifie que :
- les fusibles, ainsi que l'installation électrique domestique, sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique),
- la prise ou le disjoncteur omnipolaire utilisé pour le branchement est facilement accessible lorsquell'appareil est installé.
En cas de remplacement du câble d'alimentation, il ne doit être remplacé que par un atelier de réparation reconnu par le fabricant : utilisez un câble de type H05VV-F d'une section adaptée à la charge de l'appareil.
Fig.4
Quelle que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.
Changement de gaz
À l'achat, votre appareil est prévu pour fonctionner en gaz naturel. Pour l'utilisation en gaz butane ou propane, une pochette injecteurs/à bout est fournie avec l'appareil.
Pour changer le type de gaz, il est nécessaire de :
- changer les injecteurs (table et four),
- modifier les réglages de début réduit (table et four),
- vérifier le mode de raccordement gaz.
Changement des injecteurs des brûleurs de table
- Levez le couvercle.
- Enlevez les grilles de table, les chapeaux et les couronnes de brûleurs.
- Dévissez les injecteurs avec une clé douille de 7 et montez à la place les injecteurs correspondant au nouveau gaz. (voir Tableau n° 1)
Tableau n° 1
| Brûleurs | Puisancenormale | Puisance réduite | Butane / Propane | Gaz naturel | |||
| kW | kW | Injecteurs | g/h | Injecteurs | dm3/h | 15°C | |
| G2020 mbar | G2525 mbar | ||||||
| Auxiliaire (Ø 55 mm) | 1 | 0,3 | 50 | 72 | 70 | 95 | 111 |
| Semi-rapide (Ø 71 mm) | 2 | 0,4 | 71 | 145 | 96 | 190 | 222 |
| Rapide (Ø 102 mm) | 3,2 - 3 (*) | 0,6 | 88 | 218 | 121 | 305 | 354 |
| Four | 3 | 82 | 218 | 116 | 285 | 333 | |
| PRESSION D'ALIMENTATIONnom.mbar(*)min.mbar(*)max.mbar(*) | 28-30/3720 (Butane)45 (Propane) | 20-2517 (G20)25 (G25) | |||||
(^ ) mbar = 10 mm de colonne d'eau (^ *) butane-propane
Important :
Dans le cas d'un changement de gaz en butane ou en propane, vous devez coller sur l'appareil à proximité de la plaque signalétique d'origine, l'étiquette (G30) fournie dans la pochette d'injecteurs.
Le réglage d'air des brûleurs de table est obtenu automatiquement par l'injecteur et n'est pas ajustable par d'autres moyens.
Le changement des injecteurs doit impérativement être suivi du réglage du début réduit (voir ci-après).
Changement de l'injecteur du brûleur de four
- Ouvrez la porte du four et enlevez les accessoires.
- Dévissez les 2 vis de fixation du déflecteur arrêté de sole de four.
- Dévissez la vis de fixation du brûleur.
- Glissez le brûleur vers l'avant et vers le bas de façon à permettre l'accessibilité à l'injecteur.
- Avec une clé à pipe de 7, dévissez l'injecteur situé au fond du four et remplacez-le par celui qui convient au type de gaz utilisé (voir Tableau n°1).
- Remontez le brûleur en effectuant les opérations dans l'ordre inverse et remettez le déflecteur d'arrêt de sole en place, en veillant à bien repositionner la tôle support du déflecteur.
Le réglage d'air du brûleur de four est obtenu automatiquement par l'injecteur et n'est pas ajustable par d'autres moyens.
Pour ajuster le réglage des débits réduits des brûleurs de table :
- Assurez-vous que l'appareil n'est plus raccordé au réseau électrique.
- Levez le couvercle.
- Enlevez les grilles, les chapeaux et les couronnés de brûleurs.
- Dévissez les 2 vis de charnières de couvercle situées sur la table.
- Pour dégager la table, soulevez l'ensemble table/couvercle et faites-le glisser vers l'avant.
- Repositionnez les brûleurs et allumez-les en position maxi.
- Placez les boutons de commande en position mini.

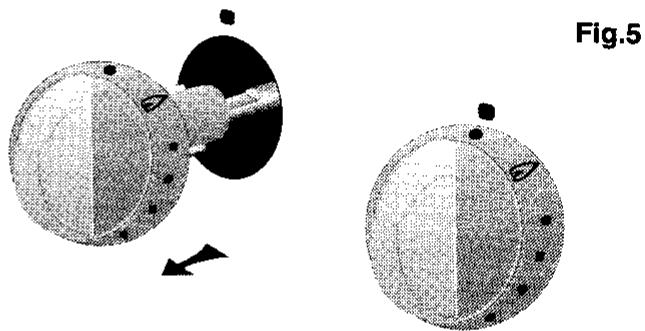

- Retirez tous les boutons de commande ainsi que les couvercles (Fig.5).

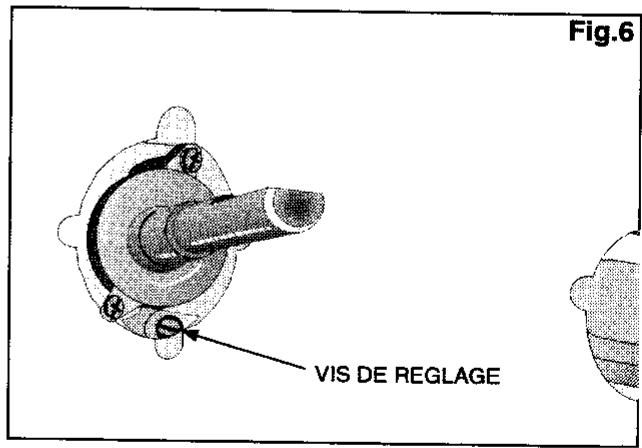

- La vis de réglage du début réduit de chaque brûleur est située sur le corps du robinet (Fig.6). Elle est accessible avec un tournevis fin en tirant le contacteur d'allumage électrique, au maximum vers l'avant ou en passant à travers le trou situé sur le contacteur.
- Procédez en suivant les indications du Tableau n°.
Tableau n° 2
| Butane / Propane | Gaz naturel |
| Vissez totallyment la vis dans le sens des aiguilles d'une montre. | Vissez ou dévissez la vis jusqu'à l'obtention d'une flamme très courte. |
Vérification :
- Remontez les boutons de commande. Allumez les brûleurs.
- Tournez les commandes plusieurs fois de la position maxi vers la position mini pour vérifier la stabilité des flammes. Si un brûleur s'éteint, dévissez légèrement sa vis de réglage.
Pour régler le début réduit du brûleur de four :
- Assurez-vous que l'appareil n'est plus raccordé au réseau électrique.
- Levez le couvercle.
- Enlevez les grilles de table, les chapeaux et les couronnes de brûleurs.
- Dévissez les 2 vis de charnières de couvercle situées sur la table.
- Pour dégager la table, soulevez l'ensemble table/couvercle et faites-le glisser vers l'avant.
- Effectuez le réglage de la vis (Fig. 7) en suivant les indications du Tableau n° 3. Cette vis, à tête hexagonale, est située sur la partie supérieure du corps du robinet (Fig. 7). Elle est accessible par le dessus, sans avoir à enlever le bouton de commande, avec une clé plate de 6.
Tableau n° 3
| Butane / Propane | Gaz naturel |
| Vissez totalement la vis. | Vissez totalement la vis puis dévissez de 1/2 à 3/4 de tour. |
Pour contrôler la bonne tenue des flammes :
- Allumez le brûleur de four sur la position maxi et laissez chauffer porte fermée environ 15 minutes.
- Manoeuvrez la commande du four du point maxi au point mini.
- Ouvrez la porte normalement et vérifiez la présence des flammes.
- Manoeuvrez plusieurs fois du point maxi au point mini.
- Ouvrez et fermez la porte lorsque la commande du four est au point mini.
- Si le brûleur s'éteint, dévissez très légèrement la vis de réglage.
- Remontez l'ensemble table/ouvre-coucle, les brûleurs et les grilles.
Fig.7
Reemplacement de l'ampoule d'eclairage
Avant de procéder au changement de l'ampoule du four, veillez à ce que les commandes soient sur la position Arrêt (commande four / gril sur • ).
Débranche l'alimentation électrique de l'appareil. Assurez-vous aussi que l'intérieur du four soit froid.
Cette ampoule de 25 W, du type culot à vis E14 (230/240 V), est une ampoule spéciale "chaleur" résistant à une température de 300°C. Elle est disponible auprès du Service Après-Vente de votre revendeur.

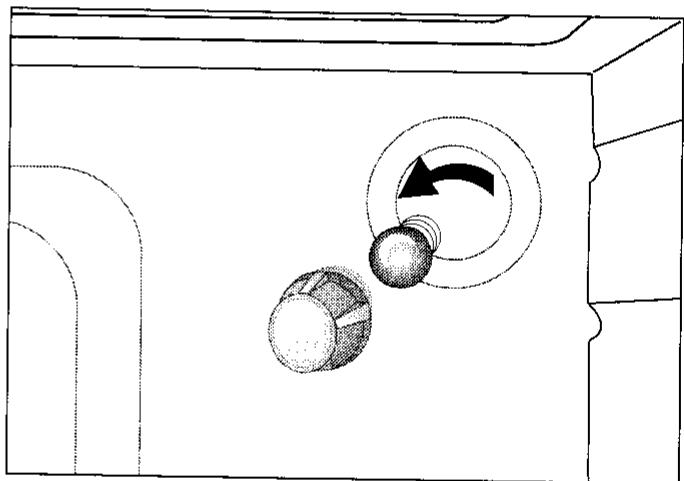

L'ampoule est située au fond du four et accessible par l'intérieur du four.
Pour avoir accès :
- Dévissez le capuchon en verre protégeant l'ampoule dans le sens inverse des aiguilles d'une montre.
- Dévissez l'ampoule.
- Remplacez l'ampoule.
- Resserrez bien le capuchon en verre.
