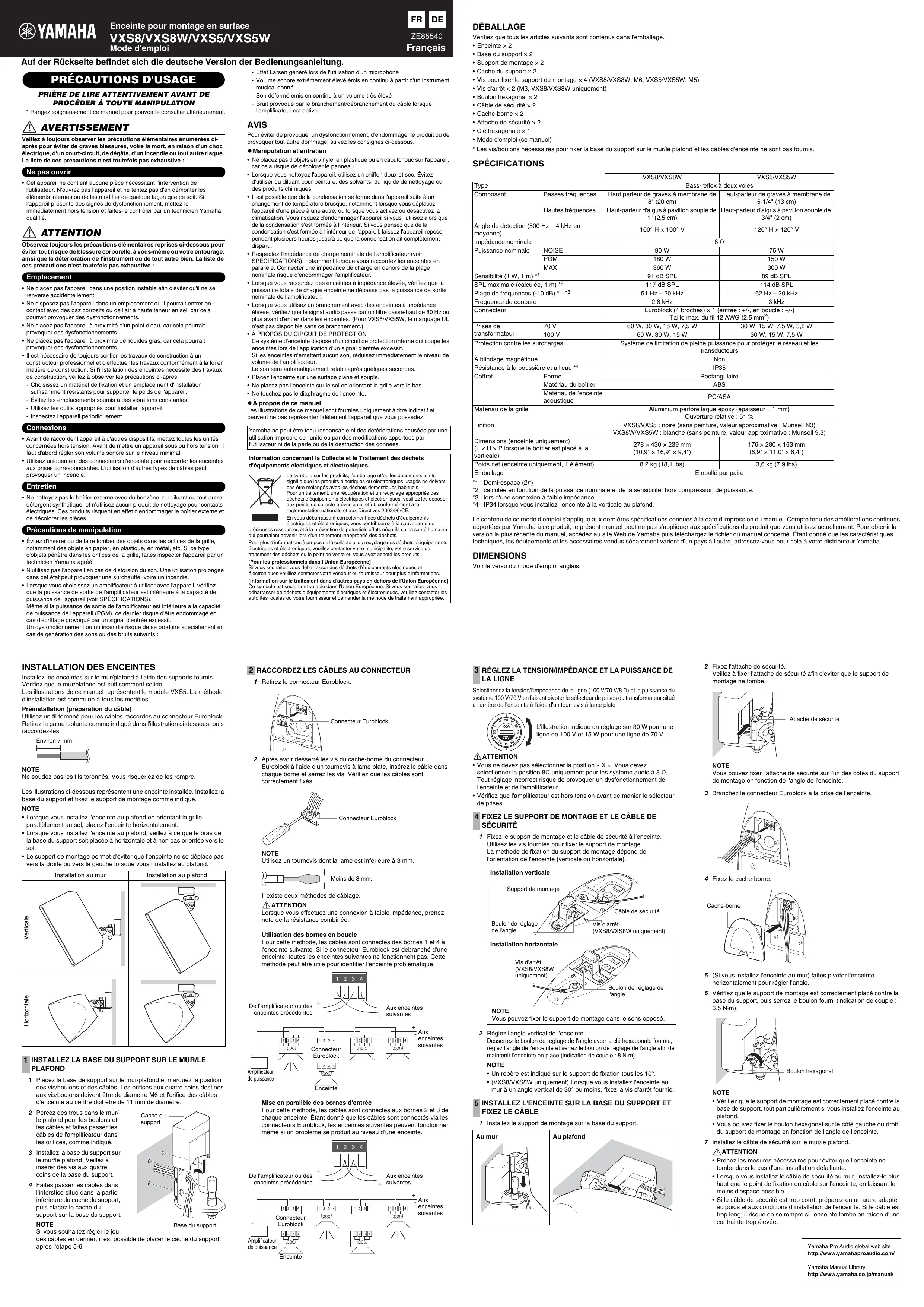

MODE D'EMPLOI VXS8/VXS8W/VXS5/VXS5W YAMAHA

+ Cet appareil ne contient aucune pièce nécessitant l'intervention de l'utilisateur. N'ouvrez pas l'appareil et ne tentez pas d'en démonter les

éléments internes ou de les modifier de quelque façon que ce soit. Si l'appareil présente des signes de dysfonctionnement, mettez-le immédiatement hors tension et faites-le contrôler par un technicien Yamaha qualifié.

A ATTENTION Observez toujours les précautions élémentaires reprises ci-dessous pour

éviter tout risque de blessure corporelle, à vous-même ou votre entourage, ainsi que la détérioration de l'instrument ou de tout autre bien. La liste de ces précautions n'est toutefois pas exhaustive :

+ Ne placez pas l'appareil dans une position instable afin d'éviter qu'il ne se renverse accidentellement.

+ Ne placez pas l'appareil à proximité d'un point d'eau, car cela pourrait provoquer des dysfonctionnements.

+ Ne placez pas l'appareil à proximité de liquides gras, car cela pourrait provoquer des dysfonctionnements.

+ Il est nécessaire de toujours confier les travaux de construction à un constructeur professionnel et d'effectuer les travaux conformément à la loi en matière de construction. Si l'installation des enceintes nécessite des travaux de construction, veillez à observer les précautions ci-après.

- Choisissez un matériel de fixation et un emplacement d'installation suffisamment résistants pour supporter le poids de l'appareil.

- Évitez les emplacements soumis à des vibrations constantes.

- Utilisez les outils appropriés pour installer l'appareil.

- Inspectez l'appareil périodiquement.

électriques. Ces produits risquent en effet d'endommager le boîtier externe et de décolorer les pièces.

+ Évitez d'insérer ou de faire tomber des objets dans les orifices de la grille, notamment des objets en papier, en plastique, en métal, etc. Si ce type d'objets pénètre dans les orifices de la grille, faites inspecter l'appareil par un technicien Yamaha agréé.

+ N'utilisez pas l'appareil en cas de distorsion du son. Une utilisation prolongée dans cet état peut provoquer une surchauffe, voire un incendie.

+ Lorsque vous choisissez un amplificateur à utiliser avec l'appareil, vérifiez que la puissance de sortie de l'amplificateur est inférieure à la capacité de puissance de l'appareil (voir SPÉCIFICATIONS).

Même si la puissance de sortie de l'amplificateur est inférieure à la capacité de puissance de l'appareil (PGM), ce dernier risque d'être endommagé en cas d'écrêtage provoqué par un signal d'entrée excessif.

Un dysfonctionnement ou un incendie risque de se produire spécialement en cas de génération des sons ou des bruits suivants :

INSTALLATION DES ENCEINTES Installez les enceintes sur le mur/plafond à l'aide des supports fournis.

Vérifiez que le mur/plafond est suffisamment solide.

Les illustrations de ce manuel représentent le modèle VXS5. La méthode d'installation est commune à tous les modèles.

Préinstallation (préparation du câble)

Utilisez un fil toronné pour les câbles raccordés au connecteur Euroblock.

Retirez la gaine isolante comme indiqué dans l'ilustration ci-dessous, puis raccordez-les.

base du support et fixez le support de montage comme indiqué.

+ Le support de montage permet d'éviter que l'enceinte ne se déplace pas vers la droite ou vers la gauche lorsque vous l'installez au plafond

Installation au mur Installation au plafond

2 Percez des trous dans le mur/ le plafond pour les boulons et les câbles et faites passer les câbles de l'amplificateur dans les orifices, comme indiqué.

NOTE Si vous souhaitez régler le jeu des câbles en dernier, il est possible de placer le cache du support après l'étape 5-6.

Enceinte pour montage en surface

Manipulation et entretien

+ Ne placez pas d'objets en vinyle, en plastique ou en caoutchouc sur l'appareil, car cela risque de décolorer le panneau

+ Lorsque vous nettoyez l'appareil, utilisez un chiffon doux et sec. Évitez

d'utiliser du diluant pour peinture, des soivants, du liquide de nettoyage ou

des produits chimiques.

Il est possible que de la condensation se forme dans l'appareil suite à un

changement de température brusque, notamment lorsque vous déplacez

l'appareil d'une pièce à une autre, ou lorsque vous activez ou désactivez la climatisation. Vous risquez d'endommager l'appareil si vous l'utilisez alors que de la condensation s'est formée à l'intérieur. Si vous pensez que de la condensation s'est formée à l'intérieur de l'appareil, laissez l'appareil reposer pendant plusieurs heures jusqu'à ce que la condensation ait complètement disparu

Respectez l'impédance de charge nominale de l'ampliicateur (voir

SPÉCIFICATIONS), notamment lorsque vous raccordez les enceintes en

parallèle. Connecter une impédance de charge en dehors de la plage

nominale risque d'endommager l'amplificateur.

nominale de l'amplificateur.

+ Lorsque vous utilisez un branchement avec des enceintes à impédance

élevée, vérifiez que le signal audio passe par un filtre passe-haut de 80 Hz ou plus avant d'entrer dans les enceintes. (Pour VXS5/VXS5W, le marquage UL n'est pas disponible sans ce branchement.)

+ À PROPOS DU CIRCUIT DE PROTECTION Ce système d'enceinte dispose d'un circuit de protection interne qui coupe les enceintes lors de l'application d'un signal d'entrée excessif.

Si les enceintes n'émettent aucun son, réduisez immédiatement le niveau de volume de l'amplificateur.

Le son sera automatiquement rétabli après quelques secondes.

+ Placez l'enceinte sur une surface plane et souple.

+ Ne placez pas l'enceinte sur le sol en orientant la grille vers le bas.

+ Ne touchez pas le diaphragme de l'enceinte.

e À propos de ce manuel

Les illustrations de ce manuel sont fournies uniquement à titre indicatif et peuvent ne pas représenter fidèlement l'appareil que vous possédez.

Yamaha ne peut être tenu responsable ni des détériorations causées par une utilisation impropre de l'unité ou par des modifications apportées par l'utilisateur ni de la perte ou de la destruction des données.

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/CE.

RS En os débarrassant correctement des déchets d'équipements

électriques et électroniques, vous contribuerez à la sauvegarde de

précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine

qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements

électriques et électroniques, veuillez contacter votre municipalité, votre service de

traitement des déchets ou le point de vente où vous avez acheté les produit.

[Pour les professionnels dans l'Union Européenne]

Si vous souhaïtez vous débarrasser des déchets d'équipements électriques et

électroniques veuillez contacter votre vendeur ou fournisseur pour plus d'informations.

[information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valable dans l'Union Européenne. Si vous souhaitez vous

débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les

autorités locales ou votre foumisseur et demander la méthode de traitement appropriée:

2] RACCORDEZ LES CÂBLES AU CONNECTEUR

1 Retirez le connecteur Euroblock.

Connecteur Euroblock

Pour cette méthode, les câbles sont connectés des bomes 1 et 4 à l'enceinte suivante. Si le connecteur Euroblock est débranché d'une enceinte, toutes les enceintes suivantes ne fonctionnent pas. Cette méthode peut être utile pour identifier l'enceinte problématique.

De l'amplificateur ou des Ÿ Aux enceintes

enceintes précédentes = = Sense

techniques, les équipements et les accessoires vendus séparément varient d'

DIMENSIONS Voir le verso du mode d'emploi anglais

à l'arrière de l'enceinte à l'aide d'un tournevis à lame plate.

L'ilustration indique un réglage sur 30 W pour une ligne de 100 V et 15 W pour une ligne de 70 V.

+ Vérifiez que l'amplificateur est hors tension avant de manier le sélecteur de prises.

4 FIXEZ LE SUPPORT DE MONTAGE ET LE CÂBLE DE SÉCURITÉ

1. Fixez le support de montage et le câble de sécurité à l'enceinte.

Utilisez les vis fournies pour fixer le support de montage. La méthode de fixation du support de montage dépend de l'orientation de l'enceinte (verticale ou horizontale)

Installation verticale

en Vis'd'arrêt {VXS8/VXS8W uniquement)

5! INSTALLEZ L'ENCEINTE SUR LA BASE DU SUPPORT ET FIXEZ LE CÂBLE

1° Installez le support de montage sur la base du support.

un pays à l'autre, adressez-vous pour cela à votre distributeur Yamaha.

2 Fixez l'attache de sécurité.

Veillez à fixer l'attache de sécurité afin d'éviter que le support de montage ne tombe.

NOTE Vous pouvez fixer l'attache de sécurité sur l'un des côtés du support de montage en fonction de l'angle de l'enceinte.

3 Branchez le connecteur Euroblock à la prise de l'enceinte.

5 (Si vous installez l'enceinte au mur) faites pivoter l'enceinte horizontalement pour régler l'angle.

6 Vérifiez que le support de montage est correctement placé contre la base du support, puis serrez le boulon fourni (indication de couple :

+ Sile câble de sécurité est trop court, préparez-en un autre adapté au poids et aux conditions d'installation de l'enceinte. Si le câble est trop long, il risque de se rompre si l'enceinte tombe en raison d'une contrainte trop élevée.
