VXS10S/VXS10SW/VXS10ST/VXS10STW - Enceintes professionnelles YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de graves (subwoofer) professionnel, bass-reflex
Marque	YAMAHA
Modèles	VXS10S / VXS10SW / VXS10ST / VXS10STW
Composant	Haut-parleur de graves 10" (25 cm) à double bobine
Impédance nominale	8 Ω + 8 Ω (double bobine)
Puissance admissible (NOISE)	100 W + 100 W
Puissance admissible (PGM)	200 W + 200 W
Puissance admissible (MAX)	400 W + 400 W
Sensibilité (1 W, 1 m)	96 dB SPL
SPL maximale (calculée, 1 m)	125 dB
Réponse en fréquence (-10 dB)	45 Hz – 250 Hz
Filtre intégré	Passe-bas 6 dB/Oct à 200 Hz
Connecteurs d'entrée	Euroblock 4 broches (CH1 +/-, CH2 +/-)
Connecteurs de sortie satellite (VXS10S/SW)	Euroblock 4 broches (ST1 +/-, ST2 +/-)
Connecteurs transformateur (VXS10ST/STW)	Euroblock 5 broches
Tensions ligne (VXS10ST/STW)	70 V ou 100 V
Puissances transformateur (VXS10ST/STW)	70 V : 200, 100, 50, 25 W ; 100 V : 200, 100, 50 W
Protection	Limiteur de pleine puissance
Matériau du coffret	MDF (panneau de fibres à densité moyenne)
Finition	Noir (Munsell N3) ou Blanc (Munsell 3.5PB9.0/1) selon modèle
Dimensions (L × H × P)	260 × 500 × 389 mm
Poids net	16,5 kg (VXS10S/SW) / 19,5 kg (VXS10ST/STW)
Accessoires fournis	Base de support, support de montage, vis à rondelles imperdables (×4), entretoises caoutchouc (×4), boulons, rondelles, câble de sécurité, mode d'emploi
Installation	Sol, mur (supports fournis) ou plafond (support optionnel UB-DXR8)

FOIRE AUX QUESTIONS - VXS10S/VXS10SW/VXS10ST/VXS10STW YAMAHA

Comment installer l'enceinte au mur ?

Utilisez la base de support et le support de montage fournis. Fixez d'abord la base au mur avec des vis adaptées (non fournies) en respectant les trous de 6,5 mm de diamètre. Fixez le support de montage à l'enceinte avec les vis à rondelles imperdables. Installez l'enceinte en la faisant glisser sur la base jusqu'en butée. Important : cette opération nécessite au moins deux personnes.

Quel type de câble utiliser pour le raccordement ?

Utilisez du fil toronné pour les connecteurs Euroblock. Dénudez la gaine isolante sur environ 7 à 8 mm. Ne soudez pas les fils toronnés, car cela risquerait de les rompre.

Quelle puissance d'amplificateur est recommandée ?

Vérifiez que la puissance de sortie de l'amplificateur est inférieure à la capacité de puissance PGM de l'enceinte (200 W + 200 W). Même avec une puissance inférieure, un signal d'entrée excessif peut endommager l'enceinte. Réglez le volume au minimum avant la mise sous tension.

Que faire si l'enceinte n'émet aucun son ?

Le circuit de protection interne a pu couper le son en cas de signal excessif. Réduisez immédiatement le volume de l'amplificateur. Le son sera automatiquement rétabli après quelques secondes. Si le problème persiste, inspectez les connexions et contactez un technicien Yamaha agréé.

Puis-je utiliser ce caisson avec une ligne 100 V ?

Oui, uniquement pour les modèles VXS10ST et VXS10STW. Ils sont équipés d'un transformateur avec prises Euroblock 5 broches. Réglez la puissance souhaitée (200 W, 100 W, 50 W ou 25 W pour 70 V ; 200 W, 100 W, 50 W pour 100 V) en branchant le connecteur sur la prise TRANSFORMER SETTINGS.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec. N'utilisez pas de benzène, diluant, solvants ou produits de nettoyage pour contacts électriques, car ils risquent d'endommager le boîtier.

L'enceinte est-elle magnétiquement blindée ?

Non, ce caisson de graves n'est pas blindé magnétiquement. Évitez de le placer à proximité d'appareils sensibles aux champs magnétiques (téléviseurs, écrans CRT, etc.).

Quels sont les accessoires fournis avec l'enceinte ?

La boîte contient : l'enceinte (×1), une base de support (×1), un support de montage (×1), des vis à rondelles imperdables (×4), des entretoises en caoutchouc de 14 mm (×4), des boulons à six pans (×4), des rondelles élastiques (×4), des rondelles plates (×4), un câble de sécurité (×1) et le mode d'emploi. Les vis pour fixation murale et les câbles d'enceinte ne sont pas fournis.

Quelle est la garantie de ce produit ?

La notice ne précise pas la durée de garantie. Veuillez consulter les conditions générales de vente de Yamaha ou contacter votre revendeur agréé pour plus d'informations.

Puis-je installer l'enceinte au plafond ?

Oui, à condition d'utiliser le support en U optionnel UB-DXR8 (non fourni). Ne pas utiliser les supports fournis pour une installation au plafond. Suivez le guide du support UB-DXR8 disponible sur le site Yamaha. L'installation requiert au moins deux personnes.

MODE D'EMPLOI VXS10S/VXS10SW/VXS10ST/VXS10STW YAMAHA

• Rangez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

AVERTISSEMENT

Veiliez à tous jours observer les précautions élémentaires numériées ci-après pour éviter de graves blessures, voire la mort, en raison d'un chic électrique, d'un court-circuit, de dégats, d'un incidence ou tout autre risque. La liste de ces précautions n'est toute fois pas exhaustive :

Ne pas ouvrir

• Cet apparéil ne contient aucune piece nécessitant l'intervention de
  l'utilisateur. N'ouvre pas l'appareil et ne tentez pas d'en démonter les L'actifs sont des opérations de la
  elements Internets ou de les modifier de quelque façon que ce soit. L'annexepile presente des signes de dysfonctionnement, metteze-le
  Apparatus presente des signes de cyclotronnement, nette leimmédiement hors tension et faites-le contrôle par un technicien qualifié.

Prévention contre l'eau

• N'exposez pas l'appareil à la piuie et ne l'utilise pas prés d'une source d'eau ou dans un milieu humide. Ne dépôze pas dessus des récipliers (telis que des vases, des bouteilles ou des verres) contenant des liquides qui
  risqueraient de s'infiltrer par les ouvertures. Si un liquide, tel que de l'eau, pénétre à l'intérieur de l'appareil, faites-le contrôle par un technicien Yamaha qualifié.

ATTENTION

Observez toujours les précautions élémentaires reprises ci-dessous pour évitier tout risque de blessure corporelle, à vous-même ou votre entourage, ainsi que la détérioration de l'instrument ou de tout autre bien. La liste de ces précautions n'est toute fois pas exhaustive :

Replacement

• Ne placez appareil dans une position instable afin d'eviter qu'il ne se renverse accidentellement.
• Ne disposez pas l'appareil dans un emplacement où il pourrait entraire en contact avec des gaz corrosifs ou de l'air à haute teneur en sel, car cette pourrait provoquer des dysfonctionnements.

• Il est nécessaire de tous jours confier les travaux de construction à un constructeur professionnel et d'effectuer les travaux conformément à la loi en matière de construction. Si l'installation des enceintes nécessite des travaux de construction, veillez à observer les précautions ci-après.

• Choisissez un matériel de fixation et un emplacement d'installation effacement réductifs ou autres pertes de la pacifique.
  suffisament resistant pour supporter le poids de l'appareil.

• Evitez les emplacements soumifs a des violations constantes. Utilize les utilis appropriee pour installer l'opercare.
• Outilze les outliques propriétaires pour installer l'article.

• Inspectez l'articleiérielquipmente.

• En cas de transport ou de déplacement de l'appareil, faites toujours appel à deux personnes au minimum. Si vous essayez de soulever l'appareil tout seul, vous risquerez de vous faire mal au dos ou de vous blesser ou encore d'endommager l'appareil.

Connexions

• Avant de raccorder l'appareil à d'autres dispositifs, mettez toutes les unités concernées hors tension. Avant demettre un appareil sous ou hors tension, il faut d'abord regler son valeur sonore sur le niveau minimal.
• Utilisez uniquement des connecteurs d'enceinte pour racorder les enceintes aux prises correspondantes. L'utilisation d'autres types de cables peut encouruer un incendie.

Entretien

• Ne nettoyez pas le boitier externe avec du benzene, du diluant ou tout autre détergent synthétique, et n'utilise aucune produit de nettoyage pour contacts électriques. Ces produits risquent en effet d'endommager le boitier externe et de décorler les pieces.

Précautions de manipulation

• Évitez d'insérer ou de faire tomber des objets dans les orifices de la grille, notamment des objets en papier, en plastique, en métal, etc. Si ce type d'objets pénétre dans les orifices de la grille, faites inspectoré l'appareil par un technicien Yamaha agréé.
  N'utilissez pas l'appareil en cas de distorsion du son. Une utilisation prolongée dans cet état peut provoquer une surchauffe, voirou un incendie.
• Lorsque vous choisissez un amplificateur à utiliser avec l'appareil, vérifie que la puissance de sortie de l'amplificateur est inférieure à la capacité de puissance de l'appareil (voir SPÉCIFICATIONS).

Meme si la puissance de sortie de l'amplificateur est inférieure à la capacité de puissance de l'appareil (PGM), ce dernier risque d'être endommagé en cas d'échéage provoqué par un signal d'entrée excessif.

Un dysfunctionnement ou un incidence risque de se produit spécialement en cas de generation dessons ou des bruits suivants :

Effet Larsen génére lors de l'utilisation d'un microphone
Volume sonore extrémement élevé émis en continu à partir d'un instrument musical donné
Son déformé émis en continu à un volume très élevé
Bruit provoqué par le branchement/debranchement du cable lorsque l' amplificateur est activé.

AVIS

Pour évité de provoquer un dysfonctionnement, d'endetommager le produit ou de provoquer tout autre dommage, suivez les consignes ci-dessous.
Manipulation et entretien
- Ne placez pas d'objets en vinyl, en plastique ou en cautchouc sur l'appelre, car cela risque de decolorer le boitier.
- Lorsque vous nettoyez l'appareil, utilisez un chiffon doux et sec. Évitez d'utiliser du diluant pour peinture, des solvents, du liquide de nettoyage ou des produits chimiques.
- Il est possible que de la condensation se forme dans l'appareil suite à un changement de température brusque, notamment lorsqu'on déplacez l'appareil d'une pièce à une autre, ou lorsque vous actèvez ou désactivez la climatisation. Vous risquez d'endommager l'appareil si vous l'utilisés alors que de la condensation s'est formée à l'intérieur. Si vous pensez que de la condensation s'est formé à l'intérieur de l'appareil, laissez l'apparile repose pendant plusieurs heures jusqu'à ce que la condensation ait complètement disparu.
- Respectez l'impédance de charge nominale de l'amplificateur (voir SPECIFICATIONS), notamment lorsqu vous raccordez les enceintes en parallelle. Connecter une impédance de charge en dehors de la plage nominale risque d'endommager l'amplificateur.
Lorsque you raccordez des enceintes a impedance eigleeve, verifiez que la puissance totale de chaque enceinte ne depasse pas la puissance de sortie nominale de l'amplificateur.
- A PROPOS DU CIRCUIT DE PROTECTION
Ce système d'enceinte dispose d'un circuit de protection interne qui coupe les enceintes lors de l'application d'un signal d'entrée excessif.
Si les enceintes n'emettentaucen son, réduisezimmédiatement le niveau de volume del' amplificateur.
Le son sera automatiquement rétabli après quelques secondes.
- Placez l'enceinte sur une surface plane etSouple.
-À propos de ce manuel
Les illustrations de ce manuel sont fournies uniquement à titre indicat et (1)
pevent he pas representier facilement apparacn que vous possuiez:
Yamaha ne peut être tenu responsable ni des déteriorations causées par une utilisation impropre de l'unité ou par des modifications apportées par l'utilisateur ni de la perte ou de la destruction des données.

DEBALLAGE

Vérifiez que tous les articles suivants sont contenus dans l'emballage.
Enceinte × 1
- Base du support x 1
Support de montage × 1
Vis a fondelle imperdable × 4
- Entretoule de Caudchoud x 4 (14 mm d'epaisseur)
- Boulon à ci-dessus x 4
Bouillon a six panes x 4 - Bandello elastique x 4
Bondelle elastique × 4 Bondelle plate × 4
Cable de sécurité x 1
Mode d'emploi (ce manuel)
* Les vis/boulons nécessaires pour fixer le support sur le mur et les cables d'enceinte ne sont pas fournis.

SPECIFICATIONS

		VXS10S/VXS10SW	VXS10ST/VXS10STW
Type		Caisse de graves, bass-reflex
Composant		Haut-parleur de graves à membrane de 10° (25 cm), bobine acoustique double
Impédance nominale		8 Ω + 8 Ω	-
Puisance nominale (CEI, 100 h) *1	NOISE	100 W + 100 W	-
	PGM	200 W + 200 W	-
	MAX	400 W + 400 W	-
Sensibilité (1 W, 1 m) *2		SPL 96 dB	SPL 96 dB
SPL maximale (calculée, 1 m) *3		SPL 125 dB	-
Plage de fréquences (-10 dB) *2		45 Hz - 250 Hz	45 Hz - 250 Hz
Filtre du caisson de graves		Réseau : filtre passée-bas 6 dB/Oct, 200 Hz
		Filtre acoustique : filtre passée-bas 6 dB/Oct, 200 Hz
Filtre satellite		Réseau : filtre passée-haut 6 dB/Oct, 200 Hz
Impédance satellite		Charge recommendée de 8 Ω par sortie satellite *4
Connecteur		Euroblock (4 broches) × 1 : Entrée (CH1 : +/-, CH2 : +/-)	Euroblock (4 broches) × 1 : Entrée (entree : +/-, en boucle : +/-)
		Euroblock (4 broches) × 1 : Sortie satellte (ST1 : +/-, ST2 : +/-)
		-	Euroblock (5 broches) × 1: prises de transformateur
Prises de transformateur	70 V	-	200 W, 100 W, 50 W, 25 W
	100 V	-	200 W, 100 W, 50 W
Protection contre les surcharges		Système de limitation de pleine puissance pour protégier le réseau et les transducteurs
À blindage magnétique		Non
Coffret	Forme	Rectangulaire
	Matériau du boîtier	MDF
Finition		VXS10S/VXS10ST : noir (PVC, valeur approximative : Munsell N3)
		VXS10SW/VXS10STW : blanc (PVC, valeur approximative : Munsell 3.5PB9.0/1)
Dimensions (enceinte uniquement)		260 × 500 × 389 mm (10,2" × 19,7" × 15,3")
Poids net (enceinte uniquement)		16,5 kg (36,4 lb)	19,5 kg (43,0 lb)

1: bruit rose avec facteur de crête de 6 dB.
2: Demi-esepace (2π)
3: calculée en fonction de la puissance nominale et de la sensibilité, hors compression de puissance.
4: Limits inférieures de l'impédance (par sortie satellite) VX10S/VXS10SW: 4.0 VXVS10ST/VXS10STW: 8.0

Les caractéristiques techniques et les descriptions du mode d'emploi ne sont données que pour information. Yamaha Corp. se reserve le droit de changer ou modifier les produits et leurs caractéristiques techniques à tout moment sans aucun avis. Du fait que les caractéristiques techniques, les équipements et les options peuvent différer d'un pays à l'autre, adressé-vous au distributeur Yamaha le plus proche.

DIMENSIONS

Voir au verso du mode d'emploi anglais.

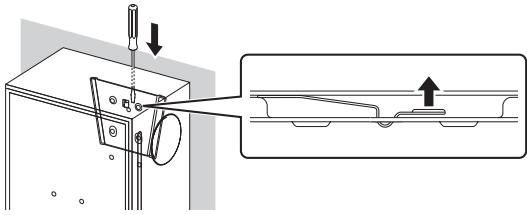

Pour séparer le support de montage de la base, débloquez le verrou du support de montage à l'aide d'un long tournevis à lame plate et soulevez l'enceinte.

REMARQUE

Cette procédure requiert l'intervention d'au moins deux personnes.

7 Branchez les connecteurs Euroblock aux prises SATELLITE SPEAKERS et INPUT

5 Branchez les connecteurs Euroblock aux prises SATELLITE SPEAKERS et INPUT

3 FIXEZ LE CABLE DE SECURITE

Cette section explique comment fixer le cable de sécurité fourni. REMARQUE
- Prenez les mesures nécessaires pour éviter que l'enceinte ne tombe dans le cas d'une installation défailleante.
- Lorsque vous installé le cable de sécurité au mur, installez-le plus haut que le point de fixation du cable sur l'enceinte, en laissant le moins d'espace possible.
- Si le cable de sécurité est trop court, préparez-en un autre adapté au poids et aux conditions d'installation de l'enceinte. Si le cable est trop long, il risque de se rompre si l'enceinte tombe en raison d'une contrainte trop élevé.

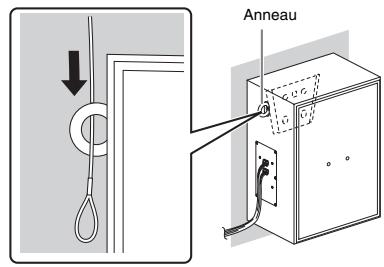

1 Faites passer le cable de sécurité dans l'annexe prévu à cet effet situé à l'arrière de l'enceinte.

2 Faites passer le support du cable de sécurité dans la boucle à l'autre extrémité, puis serrez fermement contre l'anneau.

3 Fixez le support du cable de sécurité au mur.

INSTALLATION DE L'ENCEINTE

Lorsque you installez l'enceinte au sol, fixez les entreprises de caoutchou sous l'enceinte pour la rendre stable.
Lorsque you installez Eonceinte sur un mur ou au plafond , utilisez lescoupes fauviere ou la couverture en forme de l'idéalisable en situation (UP
supports four or more support en forme de 3 disasponièn option (DBXR). Vérifie que le mur/plafond est suffisantiment solide.
Les éléments de fixation des supports, du cable de sécurité et du support UB-DXR8 en option ne sont pas fournis. Si vous n'êtes pas certain des éléments de fixation à utiliser pour cette installation, consultez un spécialiste.

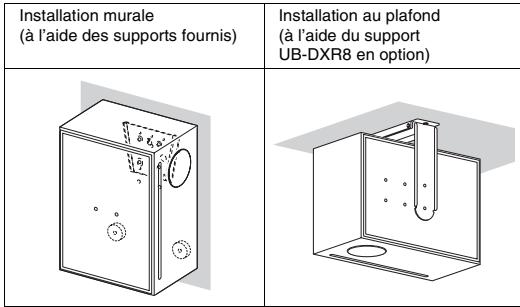

Les illustrations ci-dessous représentent une enceinte installée. Installez le support conformément aux illustrations ci-dessous.

AVERTISSEMENT

N'utilisez pas les supports fournis pour installer l'enceinte au plafond.
- N'utilisez pas le support UB-DXR8 en option pour installer l'enceinte sur un mur.
Preinstallation (préparation du cable)
Utilisé un fil toronné pour les câbles raccordés au connecteur Euroblock. Retirée la gaine isolante comme indiqué dans l'illustration ci-dessus, puis raccordez-les.

REMARQUE

Ne soudez pas les fils toronnés. Vous risqueriez de les rompre.

1 RACCORDEZ LES CÂBLES AU CONNECTEUR

Raccordez le cable de l'amplificateur à la prise « INPUT » et le cable relié aux autres enceintes à la prise « SATELLITE SPEAKERS »

Les signaux reçus via la borne CH1 de la prise INPUT sont émis via la borne ST1 de la prise SATELLITE SPEAKERS, et les signaux reçus via la borne CH2 de la prise INPUT sont émis via la borne ST2 de la prise SATELLITE SPEAKERS.

Pour le modele VX510ST/VXS510STW, raccordez le connecteur Euroblock à 5 broches fourni conformément à l'illustration ci-dessous et réglez la puissance appropriée si vous utilisez une ligne 100 V/70 V.

REMARQUE

Aucun réglage n'est nécessaire pour une ligne 100 V, comme indiqued dans la première illustration ci-dessus.

1 Debranche le connecteur Euroblock de l'enceinte.

2 Àprouvavoidersserrélesvisducache-borne du connecteur Euroblock à l'aide d'un tournevisàlame plate,insérezle cable dans chaqueborne et serrezles vis.Vérifiezque les câbles sontcorrectement fixés.

REMARQUE

Utilisez un tournevis dont la lame est inférieure à 3 mm.

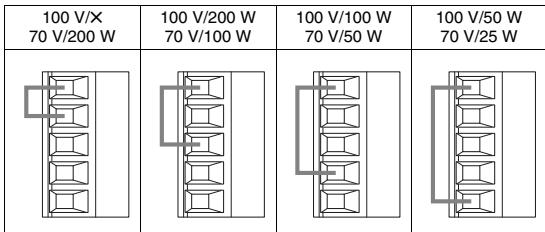

3 (VXS10ST/VXS10STW uniquement) Branchez le connecteur Euroblock à 5 broches à la prise TRANSFORMER SETTINGS

2 INSTALLLEZ L'ENCEINTE

Installation murale (à l'aide des supports fournis)

1 Placez la base du support sur le mur et marquez la position des vis/boulons. Le diamètre des sept trous destinés aux vis/boulons (non fournis) est de 6,5 mm.
2 Percez les trouss nécessaires dans le mur, puis inserez les boulons dans les trouss.
3 Fixez la base du support au mur. Le bord étroit de la base du support doit être orienté vers le bas.

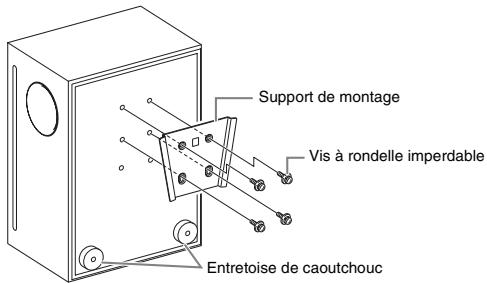

Fixez le support de montage à l'enceinte à l'aide des vis à rondelles imperdables fournies.

Le bord étroit du support de montage doit être orienté vers le bas.

5 Fixez les deux entreprises de caoutchouc aux bords inférieurs de l'enceinte. Assurez-vous de placer les entreprises pres du bord extérieur ; dans le case contraire, vous aure du mal a installer l'enceinte sur la base du support à l'étape suivant.

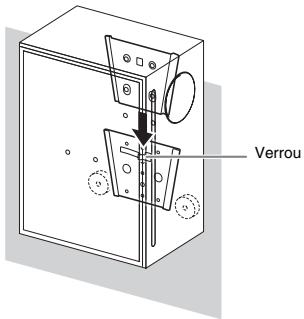

6 Installez l'enceinte sur la base du support en la faisant glisser jusqu'en butée.

REMARQUE

Cette procédure requiert l'intervention d'au moins deux personnes.

Installation au plafond (à l'aide du support UB-DXR8 en option)

Pour déterminer la taille ajustée du support UB-DXR8, téléchargez le guide « U BRACKET OWNER'S MANUAL » sur le site suivant. http://www.yamaha.co.jp/manual/
1 Assembliez deux supports en forme de L pour former un U à l'aide des vis M5 × 10 fournies avec le support UB-DXR8, comme illustré ci-dessous. Retirée la feuile protectrice des entretоises de caoutchoc (14 mm d'epaisseur, fournies avec l'enceinte), puis fixez les entretoises à l'intérieur de chaque support en alignant les trouf afin de pouvoir insérer les boulons a six pans.

2 Verifiez que le support en U et l'enceinte ont la même largeur.
3 Fixez le support en U au plafond à l'aide d' éléments de fixation adaptés.

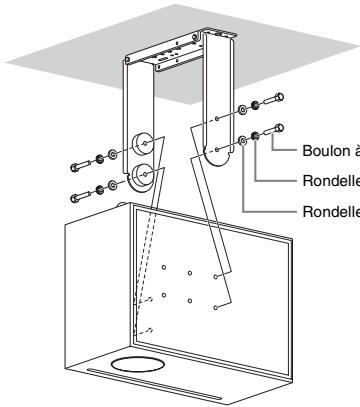

4 Utilisez les boulons à six pans, les rondelles élastiques et les rondelles plates fournis avec l'enceinte pour fixer l'enceinte au support UB-DXR8. REMARQUE

Cette procédure requiert l'intervention d'au moins deux personnes.

2 Faites passer le support du cable de sécurité dans la boucle à l'autre extrémité, puis serrez fermement contre l'anneau.

3 Fixez le support du cable de sécurité au mur.
