SILENT BRASS PICKUP MUTE - Accessoire pour instrument de musique YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Marque	YAMAHA
Modèle	SILENT BRASS PICKUP MUTE
Type de produit	Sourdine avec micro pour cuivres
Matériau	Résine ABS
Microphone interne	Microphone électrostatique interne, niveau nominal -25 à -35 dB
Dimensions selon modèle (diamètre x longueur)	PM9 (trompette piccolo) : 70 x 145 mm PM7 (trompette, cornet) : 70 x 200 mm PM6 (bugle, trombone alto) : 108 x 270 mm PM3 (cor) : 150 mm de diamètre PM2 (euphonium) : 190 x 410 mm PM1 (tuba) : 380 x 980 mm (assemblé)
Poids selon modèle	PM9 : 80 g PM7 : 120 g PM6 : 270 g PM3 : 300 g PM2 : 800 g PM1 : 2900 g
Alimentation	Via Personal Studio (non inclus), adaptateur secteur recommandé
Fonctions principales	Réduction du volume de l'instrument, sonorisation silencieuse via casque audio
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; utiliser un chiffon légèrement humide pour les taches résistantes. Ne pas utiliser d'alcool ou de diluant. Après utilisation, essuyer et laisser sécher le microphone si humide.
Sécurité	Ne pas laisser tomber la sourdine ; ne pas toucher ou enfoncer le microphone ; éviter de marcher sur le câble ; retirer la sourdine avant de vider l'eau de l'instrument.
Pièces détachées et réparabilité	Aucune pièce détachable signalée par le fabricant ; en cas de dommage, contacter un service agréé Yamaha.
Informations générales	Conçu et fabriqué par Yamaha ; les spécifications sont sujettes à modification sans préavis.

FOIRE AUX QUESTIONS - SILENT BRASS PICKUP MUTE YAMAHA

Comment assembler la Pickup Mute PM1 ?

Posez la tête par terre, placez le corps sur la tête et fixez-le avec les trois crochets. Déployez complètement la tête interne située dans la partie centrale de la tête. Pour le montage sur l'instrument, reportez-vous à la page 32 du manuel.

Comment installer la sourdine sur mon instrument ?

Tenez le pavillon de l'instrument de la main gauche, puis tout en tournant la Pickup Mute, insérez-la fermement dans le pavillon de la main droite. Pour les euphoniums à pavillon orienté vers le haut, tenez le PM2 par sa poignée et insérez-le fermement.

Comment retirer la sourdine en toute sécurité ?

Après avoir joué, retirez la Pickup Mute du pavillon. Pour le PM1, après l'avoir retirée, faites-la reposer sur le flanc pour éviter que la tête interne ne s'affaisse, ce qui pourrait provoquer un bruit brutal dans le casque. Escamotez délicatement la tête interne jusqu'à sa position d'origine.

Que faire si de l'humidité se forme sur le microphone ?

Si de l'humidité se produit sur le microphone pendant ou après le jeu, laissez-le sécher complètement avant de ranger l'appareil. N'essayez jamais de le laver avec de l'eau.

Comment nettoyer la Pickup Mute ?

Nettoyez la sourdine avec un chiffon doux et sec. Pour les taches résistantes, utilisez un chiffon très légèrement humide. N'utilisez jamais d'alcool ou de diluant, et évitez de placer des objets en vinyle sur l'instrument.

Puis-je utiliser un adaptateur secteur ?

Oui, il est recommandé d'utiliser un adaptateur secteur avec le Personal Studio (non inclus). Débranchez-le en cas d'orage ou de non-utilisation prolongée. Ne branchez pas l'adaptateur sur une prise déjà utilisée pour un appareil à forte consommation.

Que faire si la sourdine tombe ?

Évitez de laisser tomber la Pickup Mute. Si elle tombe, vérifiez qu'elle n'est pas endommagée. Le bruit produit par la chute peut provoquer des troubles auditifs. En cas de dommage, contactez un service agréé Yamaha.

Comment utiliser la sourdine avec un cor ?

Pour jouer du cor debout, soutenez légèrement l'appui-main avec votre paume tout en tenant l'instrument à la couronne du pavillon. L'appui-main comprend un anneau pour passer un bracelet (non inclus) afin de suspendre la sourdine lorsque vous videz le cor. Retirez toujours la sourdine avant de vider l'eau.

Quels instruments sont compatibles avec la Pickup Mute ?

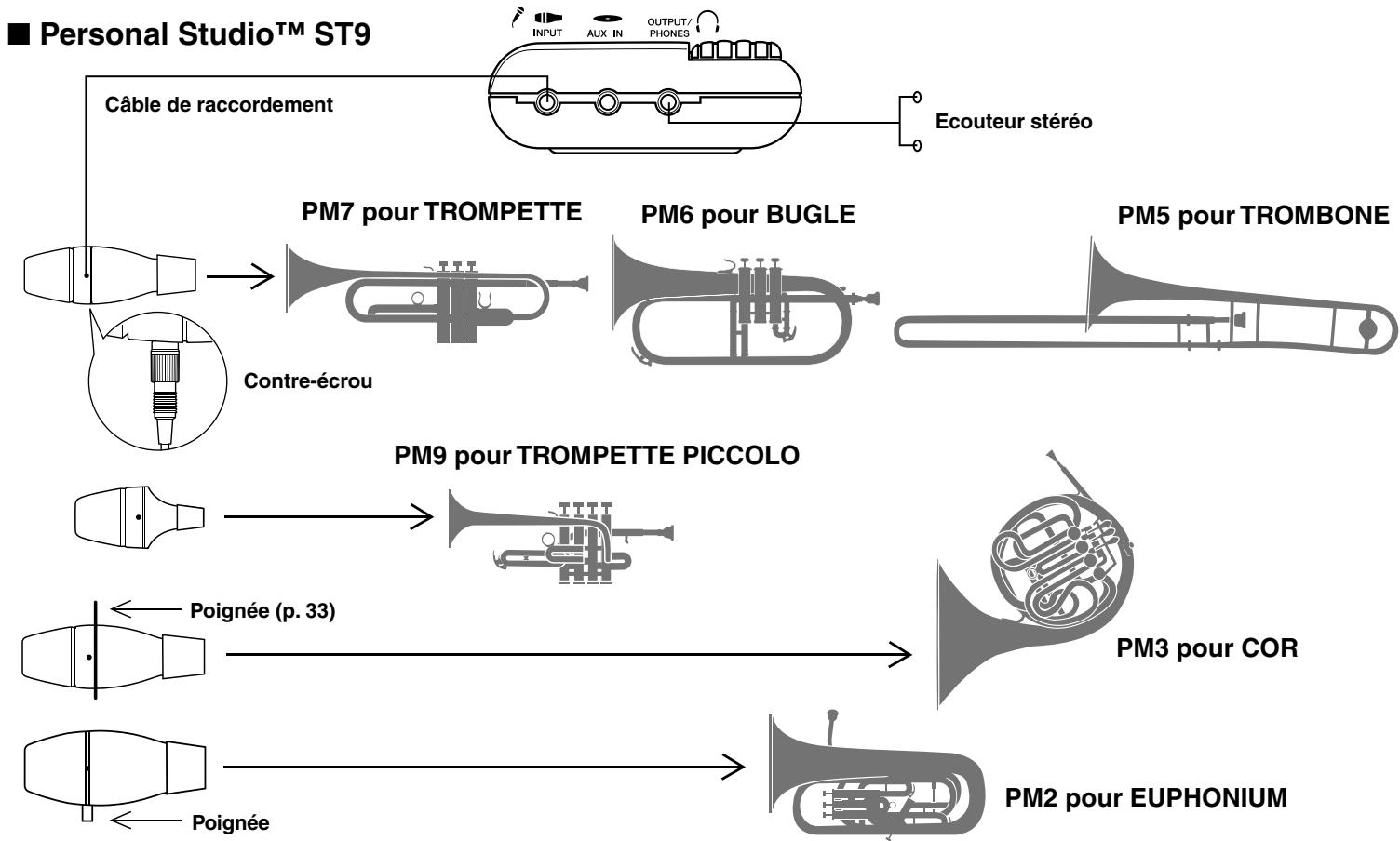

La gamme SILENT BRASS comprend des modèles pour trompette piccolo (PM9), trompette/cornet (PM7), bugle/trombone alto (PM6), trombone/trombone basse (PM5), cor (PM3), euphonium (PM2) et tuba (PM1). Choisissez le modèle adapté à votre instrument.

Le Personal Studio est-il inclus avec la Pickup Mute ?

Non, le Personal Studio ST9 et les écouteurs stéréo ne sont pas compris. Ils sont vendus séparément. La sourdine est livrée avec un câble et un mode d'emploi.

MODE D'EMPLOI SILENT BRASS PICKUP MUTE YAMAHA

Nous vous remercions d'avoir fait l'acquisition d'un SILENT BRASS™ Yamaha Pickup Mute™. Pour obtenir le maximum des performances de votre Pickup Mute™, nous vous conseillons de lire attentivement ce mode d'emploi avant d'utiliser l'instrument. Conservez-le en lieu sûr pour vous y reporter ultérieurement.

Composition de l'ensemble

• Pickup Mute™ PM9/PM7/PM6/PM5/PM3/PM2/PM1

Cable

Mode d'emploi

• Personal Studio™ ST9 n'est pas compris.

■ Spécifications de la Pickup Mute™

Pickup Mute™	Instrument	Dimensions (diamètre x longueur)	Largeur maximum de Poignee	Poids
PM9	Trompette piccolo	70 x 145 mm	—	80g
PM7	Trompette, cornet	70 x 200 mm	—	120g
PM6	Bugle, Trombone alto	108 x 270 mm	—	270g
PM5	Trombone, Trombone basse		—
PM3	Cor		150mm	300g
PM2	Euphonium	190 x 410 mm	220mm	800g
PM1	Tuba	380 x 980 mm * taille assemblé	430mm	2900g

• Spécifications communes à tous les modèles : Microphone interne : microphone électrostatique interne, niveau nominal : -25 dB à -35 dB, matériel : résine ABS.
• Les spécifications et le design peuvent être modifiés sans aucun avis.

Emplacement

Ne placez jamais l'instrument dans des endroits où il serait exposé aux conditions suivantes, car cela pourrait le déformer, ALTERER sa finition ou provoquer des dommages plus graves.

• Plein soleil (par ex. à proximité d'une fenêtre).
• Chaleur excessive (par ex. à proximité d'une source de chaleur, à l'extérieur ou dans un véhicule pendant toute une journée).
• Humidité excessive.
• Poussière excessive.
• Vibrations importantes

Alimentation électrique

• Mettez toujours l'instrument hors tension lorsque vous avez fini de l'utiliser.
• Si vous utilisez un adaptateur secteur, débranchez-le de la prise secteur lorsque vous prévoyez de ne pas utiliser l'instrument pendant une période prolongée.
• Débranchez l'adaptateur secteur en cas d'orage.
• Ne branchez jamais l'adaptateur secteur à une prise déjà utilisée pour un appareil à consommation d'électricité élevée, comme par

exemple un appareil de chauffage ou un four. Évitez également d'utiliser des prises multiples car cela pourrait provoquer une détérioration de la qualité du son ou un endommagement de l'instrument.

Coupez l'alimentation avant toutes connections

Pour éviter d'endommager Personal Studio™ et les appareils auxquels il est connecté (un système de sonorisation par exemple), coupez l'alimentation de tous les appareils connectés avant de brancher ou de débrancher les câbles audio.

Manipulation et transport

• Ne manipulez jamais les commandes, les connecteurs et autres pièces de l'instrument avec une force excessive.
• Débranche les câbles en tenant fermement la prise, jamais en tirant sur le cable.
• Débranche tous les câbles avant de déplacer l'instrument.
• Évitez de laisser tomber Personal Studio™, de le soumettre à des chocs et d'y placer des objets

lourdscarcelapourraitlerayer ou même l'endommager plus gravement.

Nettoyage

• Nettoyez le coffret et la face avant avec un chiffon doux et sec.
• Vous pouvez utiliser un chiffon très légèrement humide pour enlever la saleté ou les taches plus résistantes.
• N'utilise jamais de produits de nettoyage tels que de l'alcool ou un diluant.
• Evitez de placer des objets en vinyle sur l'instrument (le vinyle peut adhérer à la surface et ALTERER la finition).

Interférences électriques

• Du fait que cet instrument contient des circuits numériques, il risque de provoquer des interférences s'il est placé trop près d'un récepteur de radio ou de télévision. Si cela se produit, éloignez l'instrument de l'appareil affecté.

En aucun cas, YAMAHA ne saurait être tenu responsable des dommages provoqués par des manipulations ou un emploi incorrect de l'instrument.

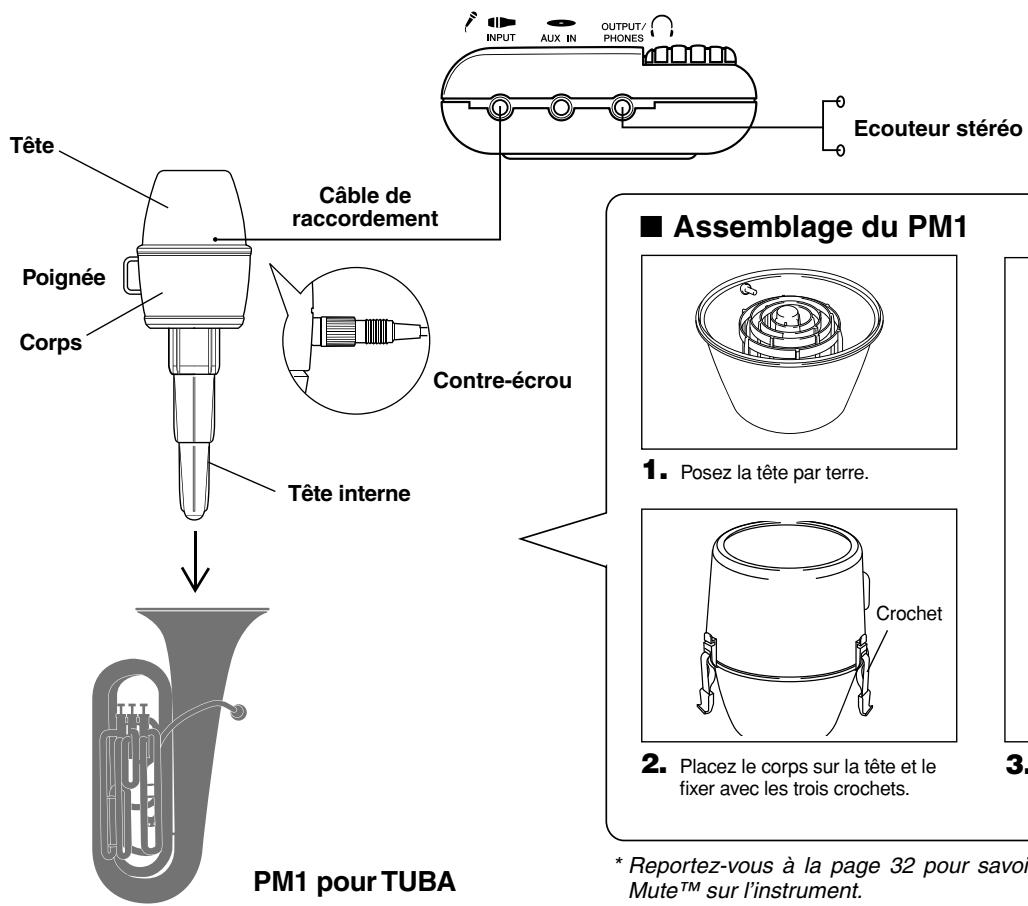

_Assemblage du PM1_

1. Posez la tête par terre.
2. Placez le corps sur la tête et le fixer avec les trois crochets.
3. Déployez complètement la tête interne située dans la partie centrale de la tête.
4. Reportez-vous à la page 32 pour savoir comment monter la Pickup Mute™ sur l'instrument.

Pour placer et retirer la pickup mute tm pm9/pm7/pm6/pm5/pm3

Comme indiqué sur l'illustration, tenez le pavillon de l'instrument de la main gauche et, tout en tournant la Pickup Mute™, insérez-la fermement dans le pavillon de la main droite.

Montage de la pickup mute™

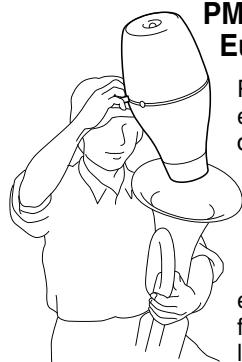

Pour les euphoniums dont le pavillon est orienté vers le haut, tenez le PM2 par sa poignée de la main droite et insérez-le fermement dans le pavillon.

Montage de la pickup mute™ PM1 sur le tuba

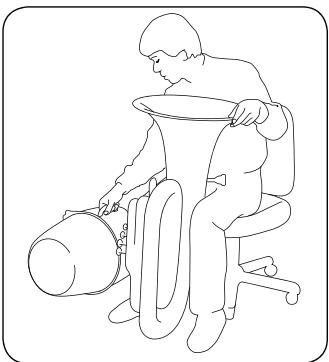

1. Après avoir effectué l'assemblage de la PM1 (reportez-vous à la page 31), la coucher par terre. Asseyez-vous et retenez le tuba entre vos jambes. Saisissez la PM1 par sa poignée et relevez-la.

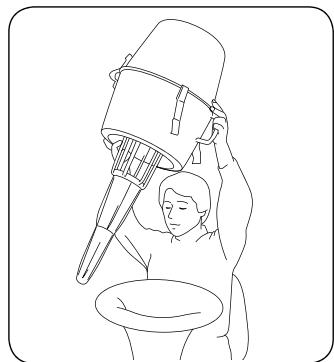

1. Tenez la PM1 des deux mains et introduisez délicatement la tête interne dans le pavillon du tuba. (Ne relâchez pas la saisie du tuba entre vos jambes.)

1. Ajustez la position de la PM1 de manière à ce qu'elle se trouve parfaitement au centre dans le pavillon.
2. Du bruit se manifeste si la tête interne touche la paroi du pavillon.

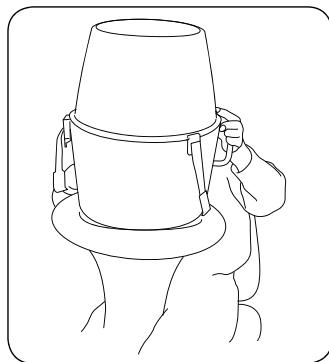

1. Maintenez la PM1 avec les crochets sur le pavillon. Au besoin, ajustez la longueur (la tension) de la sangle des crochets.

1. Raccordez la fiche du câble équipée de la bague filétée de verrouillage à la prise de sortie de la PM1 et serrez la bague filétée.

Après avoir retiré la PM1 de l'instrument, la faire reposer sur le flanc par terre. Si la PM1 est maintenue en position verticale, la tête interne s'affaissera et provoquera un bruit brutal dans le casque d'écoute, ce qui peut SERIEUSEMENT affecter votre système auditif.

Lorsque la PM1 est séparée de l'instrument, saisissez la tête interne des deux mains, puis l'escamotez délicatement jusqu'à sa position d'origine dans le corps. Une chute brutale de la tête interne risque d'endommager la PM1.

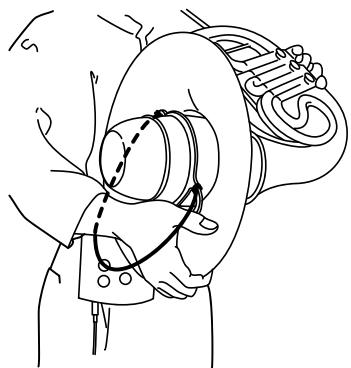

Pour développer la pickup mute™ en jouant du cor debout

Comme indiqué sur l'illustration, soutenez légèrement l'appui de main au milieu de la Pickup Mute™ avec votre paume de la main tout en tenant l'instrument à la couronne du pavillon avec les autres doigts. L'appui-main comprend aussi un anneau pour passer un bracelet, qui vous permet de suspendre la Pickup Mute™ à votre poignet (comme n'importe quelle sourdine) lorsque vous videz le cor. (Le bracelet n'est pas inclus).

• Retirez toujours la Pickup Mute™ avant de vider l'eau de l'instrument.

Les précautions suivantes sont mentionnées dans l'intérêt de votre propre sécurité, ainsi que pour éviter les endommagements possibles à l'équipement ou son mauvais fonctionnement, et doivent donc être soigneusement observées.

• Introduisez fermement la Pickup Mute™ dans le pavillon de l'instrument.
• Évitez de laisser tomber la Pickup Mute™. Le fait de faire tomber la sourdine pourrait l'endommager. Veuillez noter, de plus, que le bruit produit par la chute de la sourdine pourrait provoquer des troubles auditifs.
• N'essayez pas de toucher ou d'enfoncer le microphone de la Pickup Mute™.

Microphone

• Éviter de marcher sur le câble.
• Lorsque vous avez fini de jouer, retirez la Pickup Mute™ du pavillon de l'instrument. Essuyez la Pickup Mute™ à l'aide d'un chiffon. N'ESSAYEZ JAMAIS DE LA LAYER AVEC DE L'EAU.
• Si de l'humidité se produit sur le microphone de la Pickup Mute™ pendant ou après le jeu, laissez-le sécher complètement.

Mode d'emploi

* Personal Studio™ ST9 et écouteur stéréo ne sont pas compris.

Veillez à ne pas déranger vos voisins tard le soir.
