MODE D'EMPLOI XP100T YAMAHA

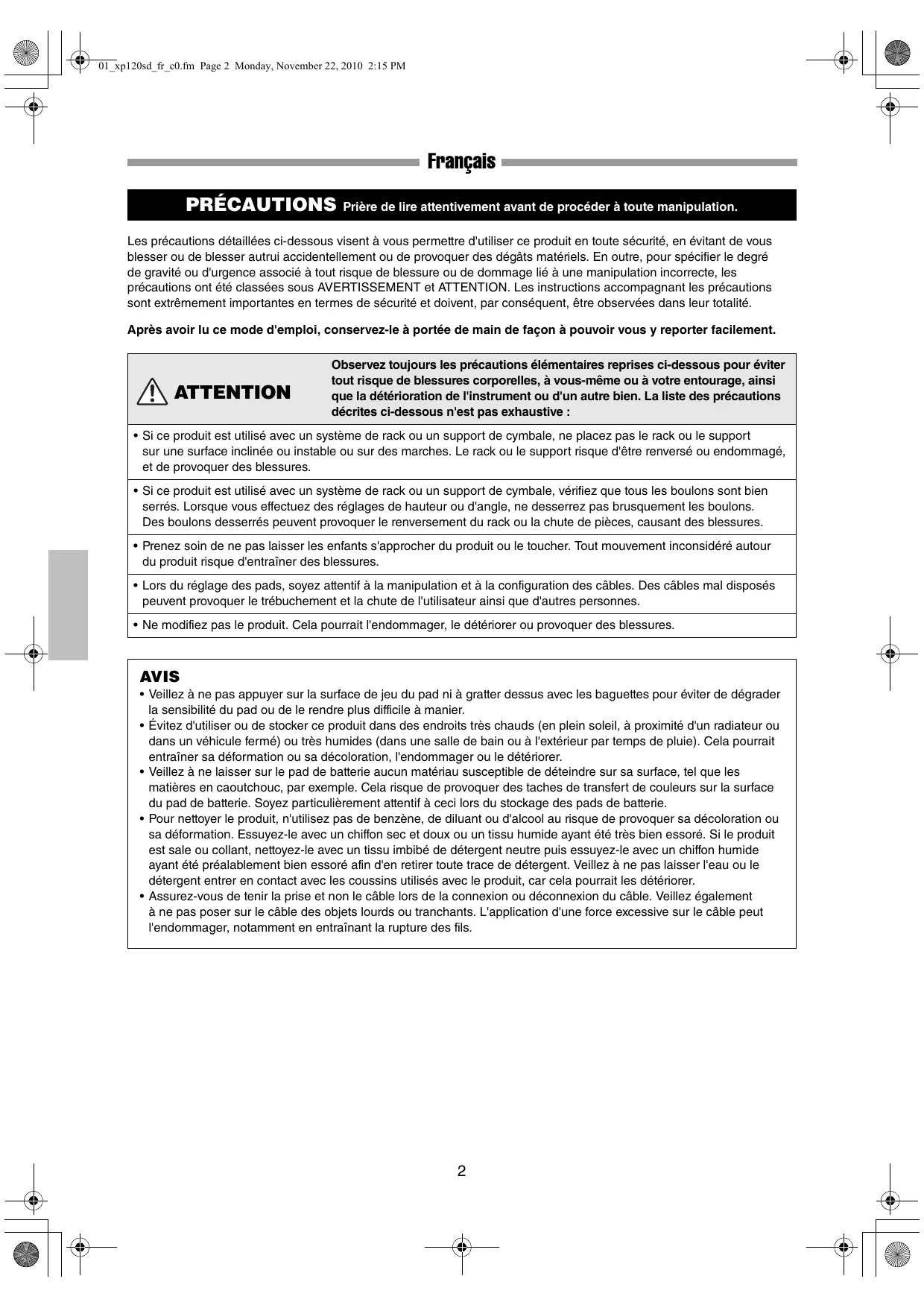

Français RECAUTIONS prière de lire attentivement avant de procéder à toute manipulatio: Les précautions détaillées ci-dessous visent à vous permettre d'utiliser ce produit en toute sécurité, en évitant de vous blesser ou de blesser autrui accidentellement ou de provoquer des dégâts matériels. En outre, pour spécifier le degré de gravité ou d'urgence associé à tout risque de blessure où de dommage lié à une manipulation incorrecte, les précautions ont été classées sous AVERTISSEMENT et ATTENTION. Les instructions accompagnant les précautions sont extrêmement importantes en termes de sécurité et doivent, par conséquent, être observées dans leur totalité. Après avoir lu ce mode d'emploi, conservez-le à portée de main de façon à pouvoir vous y reporter facilement. Observez toujours les précautions élémentaires reprises ci-dessous pour éviter tout risque de blessures corporelles, à vous-même ou à votre entourage, ainsi AN ATTENTION que la détérioration de l'instrument ou d'un autre bien. La liste des précautions décrites ci-dessous n'est pas exhaustive : + Si ce produit est utilisé avec un système de rack ou un support de cymbale, ne placez pas le rack ou le support sur une surface inclinée ou instable ou sur des marches. Le rack ou le support risque d'être renversé ou endommagé, et de provoquer des blessures. + Si ce produit est utilisé avec un système de rack ou un support de cymbale, vérifiez que tous les boulons sont bien serrés. Lorsque vous effectuez des réglages de hauteur ou d'angle, ne desserrez pas brusquement les boulons. Des boulons desserrés peuvent provoquer le renversement du rack ou la chute de pièces, causant des blessures. + Prenez soin de ne pas laisser les enfants s'approcher du produit ou le toucher. Tout mouvement inconsidéré autour du produit risque d'entraîner des blessures. + Lors du réglage des pads, soyez attentif à la manipulation et à la configuration des câbles. Des câbles mal disposés peuvent provoquer le trébuchement et la chute de l'utilisateur ainsi que d'autres personnes. + Ne modifiez pas le produit. Cela pourrait l'endommager, le détériorer ou provoquer des blessures. AVIS + Veillez à ne pas appuyer sur la surface de jeu du pad ni à gratter dessus avec les baguettes pour éviter de dégrader la sensibilité du pad ou de le rendre plus difficile à manier. + Évitez d'utiliser ou de stocker ce produit dans des endroits très chauds (en plein soleil, à proximité d'un radiateur ou dans un véhicule fermé) ou très humides (dans une salle de bain ou à l'extérieur par temps de pluie). Cela pourrait entraîner sa déformation ou sa décoloration, l'endommager ou le détériorer. + Veillez à ne laisser sur le pad de batterie aucun matériau susceptible de déteindre sur sa surface, tel que les matières en caoutchouc, par exemple. Cela risque de provoquer des taches de transfert de couleurs sur la surface du pad de batterie. Soyez particulièrement attentif à ceci lors du stockage des pads de batterie. + Pour nettoyer le produit, n'utilisez pas de benzène, de diluant ou d'alcool au risque de provoquer sa décoloration ou sa déformation. Essuyez-le avec un chiffon sec et doux ou un tissu humide ayant été très bien essoré. Si le produit est sale ou collant, nettoyez-le avec un tissu imbibé de détergent neutre puis essuyez-le avec un chiffon humide ayant été préalablement bien essoré afin d'en retirer toute trace de détergent. Veillez à ne pas laisser l'eau ou le détergent entrer en contact avec les coussins utilisés avec le produit, car cela pourrait les détériorer. + Assurez-vous de tenir la prise et non le câble lors de la connexion ou déconnexion du câble. Veillez également à ne pas poser sur le câble des objets lourds ou tranchants. L'application d'une force excessive sur le câble peut l'endommager, notamment en entraînant la rupture des fils.

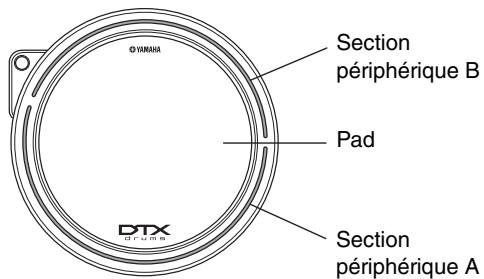

7 O1 xp120d_frfm Page 3 Monday, October 5, 2009 2:15 PM DA Contenu de l'emballage Pour les clients qui ont acheté un jeu de pads, veuillez consulter le « Manuel d'assemblage » ci de pads, pour la vérification du contenu de l'emballage. e XP100T: @ Unité principale XP100T x 1, @ Boulon de pince x 1, ® Câble stéréo x 1, @ Mode d'emploi (cette fiche) x 1 XP100SD : © Unité principale XP100SD x 1, @ Boulon de pince x 1, @ Câble stéréo x 1, @ Mode d'emploi (cette fiche) x 1 e XP120T: © Unité principale XP120T x 1, @ Boulon de pince x 1, @ Cäble stéréo x 1, @ Mode d'emploi (cette fiche) x 1 e XP120SD : @ Unité principale XP120SD x 1, @ Câble stéréo x 1, @ Mode d'emploi (cette fiche) x 1 int, fourni avec le jeu 0-0 6 6 Section C périphérique B Pad Section périphérique A Spécifications = Pad de tom XP100T (10" © Taille : 290 x 80 (H) mm (bouton de contrôle et boulon de pince non fournis.) € Poids : 2,3 kg Système de capteurs : capteur de déclenchement (piézoélectrique) x 1, © Prise de sortie : prise stéréo standard commutateur périphérique (2 zones) x 1 # Pad de caisse claire XP100SD (10") FN e Taille : 290 x 85 (H) mm (bouton de contrôle et boulon de pince non fournis.) € Poids : 2,4 kg Le | Système de capteurs : capteur de déclenchement (piézoélectrique) x 1, © Prise de sortie : prise stéréo standard ù commutateur périphérique (2 zones) x 1 = Pad de tom XP120T (12" © Taille : 340 x 82 (H) mm (bouton de contrôle et boulon de pince non fournis.) @ Poids : 3,0 kg Système de capteurs : capteur de déclenchement (piézoélectrique) x 1, © Prise de sortie : prise stéréo standard commutateur périphérique (2 zones) x 1 = Pad de caisse claire XP120SD (12") © Taille : 340 x 85 (H) mm (bouton de contrôle et boulon de pince non fournis.) @ Poids : 3,1 kg Système de capteurs : capteur de déclenchement (piézoélectrique) x 1, © Prise de sortie : prise stéréo standard commutateur périphérique (2 zones) x 1 Les spécifications et descriptions de ce mode d'emploi ne sont données qu'à tire d'information. Yamaha Corp. se réserve le droit de changer ou modifier les produits et leurs caractéristiques techniques à tout moment sans aucun avis. Les spécifications, le matériel et les options pouvant diférer d'une région à l'autre, veuillez vous adresser à votre revendeur Yamaha. [re | Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques. Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels. Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC. En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient M 20 0 dun traitement inapproprié des déchets. Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits. [Pour les professionnels dans l'Union Européenne] Si vous souhaitez vous débarrasser des déchets d'équipements électriques et électroniques veuillez contacter votre vendeur ou fournisseur pour plus d'informations: Einformation sur le traitement dans d'autres pays en dehors de l'Union Européenne] Ce symbole est seulement valable dans l'Union Européenne. Si vous souhaîtez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée. 7 N

V7 OI xp120sd_fr c0.fm Page 4 Monday, November 22, 2010 2:15 PM Tableau des correspondances entre pads et entrées La fonction des pads de la série XP varie selon la prise d'entrée de déclenchement à laquelle le pad est connecté sur le Module déclencheur de batterie. Le tableau ci-dessous décrit ces fonctions en regard des prises d'entrée. DTX900 Prise d'entrée de déclenchement +5 6-8, 12-15 9 10/11 Pad 7 7 7 7 Section périphérique v 7 7 = Fonctions de contrôle de pad v = = = “_: Compatible —_: Incompatible CB - Lorsque vous utilisez le pad de la série XP comme pad de caisse claire, paramétrez le type de pad du DTX900 sur « XP120/100 (pour caisse claire) ». Lorsque vous utilisez le pad de la série XP comme pad de tom, paramétrez le type de pad du DTX900 sur « XP120/100 (pour tom) ». Pour plus de détails, reportez-vous au mode d'emploi fourni avec votre module déclencheur de batterie. + Lorsque vous connectez le pad de la série XP au module déclencheur de batterie, veillez à utiliser un câble stéréo. Si vous utilisez un câble mono (fiche à une seule bague noire), les voix affectées aux commutateurs des sections périphériques A et B ne seront pas reproduites. Étant donné que les pads de la série XP ne comportent pas de commutateur, l'utilisation d'un câble mono est autorisée. + Lorsque vous connectez le pad de la série XP au module déclencheur de batterie, veillez à toujours utiliser un câble stéréo (de type parallèle). Les voix affectées aux commutateurs périphériques AJB et les fonctions de contrôle de pad ne peuvent pas être utilisées avec un câble mono. De la même manière, l'utilisation d'un câble stéréo autre que le câble de type parallèle fourni peut entraîner le dysfonctionnement des fonctions de contrôle de pad. Lorsque vous connectez le pad de la série XP à un autre module que le module déclencheur de batterie présenté dans ce mode d'emploi, reportez-vous au site Web suivant http:/dtxdrums.yamaha.com

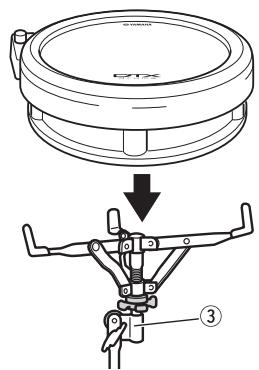

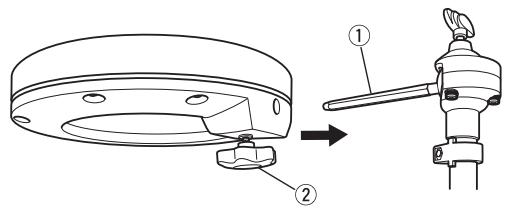

€ & O1 xpl20sd_fi.fm Page 5 Monday, October 5, 2009 2:15 PM A EN Configuration e XP100T/100SD/120T e XP100SD/120SD 11 faut d'abord configurer le système du rack (série Avant de procéder à la configuration, préparez le pied Yamaha RS, etc.) où un pied de tom standard (par ex, de la caisse claire ® (Yamaha SS682, etc.), puis installez série Yamaha WS), puis fixer le pad tel qu'indiqué dans le XP100SD/120SD sur le pied comme vous le feriez avec l'illustration. Insérez le support de tom (barre hexagonale) une caisse claire acoustique. ® dans le rack ou introduisez le pied de tom dans le pad, puis resserrez fermement le boulon de la pince @ pour le fixer. ÂÀ ATTENTION + Vérifiez que le pad est fermement fixé au rack ou au pied. Si le boulon n'est pas bien resserré, le pad pourra glisser ou chuter, en provoquant des blessures. De la même façon, si le rack ou le pied est placé sur une surface instable ou inappropriée, il pourra se renverser et causer des blessures. As Ps Connexions Utilisez le câble stéréo fourni pour connecter la prise de sortie sur le pad de série XP à la prise d'entrée sur le module déclencheur de batterie de série DTX. Insérez le connecteur en L dans la prise de sortie (OUTPUT) sur le pad de série XP. OUTPUT PS D

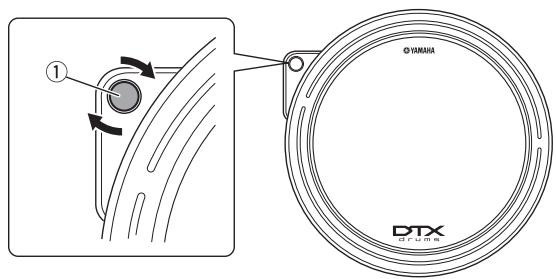

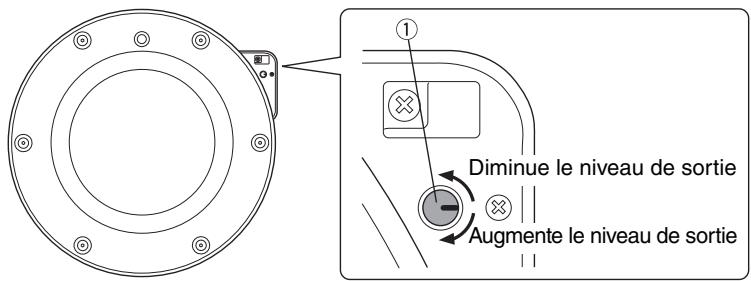

€ & O1 xpl20sd_fi.fm Page 6 Monday, October 5, 2009 2:15 PM A ds Fonctions de contrôle de pad Le contrôleur de pad utilisé avec le module déclencheur de batterie est compatible avec les fonctions de contrôle de pad. Vous pouvez régler toute une série de paramètres (réglage et étanchéité des caisses claires, accord, etc.) en tournant le bouton du contrôleur de pad (D (veuillez vous reportez au mode d'emploi fourni avec votre module déclencheur de batterie pour plus d'informations.) AVIS + Ne frappez et n'appliquez jamais de force excessive sur le bouton du contrôleur, au risque d'entraîner dommages et dysfonctionnements. Réglage du niveau de sortie é Contrôle le niveau de sortie de déclenchement du pad de série XP. Faites tourner le bouton de réglage de niveau (D vers & la droite (en regardant le bouton d'en haut) afin d'augmenter le niveau de sortie ou vers la gauche pour diminuer celui-ci. Le niveau de sortie du pad devrait être réglé en fonction de votre force de frappe sur le pad, afin d'ajuster la plage dynamique du pad ou d'adapter ce dernier au type de module déclencheur de batterie de série DTX que vous utilisez. AVIS + N'exercez pas de pression excessive sur le bouton de réglage de niveau, au risque d'endommager l'équipement. + Lorsque le pad de série XP est utilisé avec un module déclencheur de batterie de série DTX, accédez à l'écran Trigger Setup Edit (Modification de la configuration de déclenchement) du module afin de régler le paramètre Gain (niveau d'entrée du pad) de sorte que l'écran affiche 90-95 % lorsque le pad est frappé avec force. Reportez-vous au mode d'emploi fourni avec votre module pour plus d'informations à ce sujet. Si le niveau de est trop élevé, la plage dynamique du pad (la différence entre les tonalités fortes et faibles) sera réduite, ce qui pourra occasionner des déclenchement en double (plusieurs déclenchements produits par un seul coup). 4 DIMINUE niveau de sorte 2/ Augmente le niveau de sortie

€ & O1 xpl20sd_fi.fm Page 7 Monday, October 5, 2009 2:15 PM à e A ds Aucun son, volume faible © Le pad est-il connecté au numéro d'entrée adéquat du module déclencheur de batterie de série DTX à l'aide du câble stéréo fourni ? (Reportez-vous à la section ci-dessus relative au « Tableau des correspondances entre pads et entrées »). Lorsqu'un pad est relié à l'aide d'un câble mono, les voix affectées aux sections périphériques ne sont pas produites. e Augmentez le niveau de sortie à l'aide du bouton de réglage de niveau du pad. (Reportez-vous à la section « Réglage du niveau de sortie » ci-dessus) Un seul coup frappé sur le pad produit plusieurs sons (déclenchement en double) e_ Diminuez le niveau de sortie à l'aide du bouton de réglage de niveau du pad. Le réglage sur un niveau trop élevé provoque la production, sur le module de batterie, de plusieurs sons, en raison du signal élevé généré par les valeurs supérieures maintenues sur une durée prolongée. (Reportez-vous à la section « Réglage du niveau de sortie » ci-dessus). La fonction de contrôle de pad n'est pas opérationnelle © Le pad est-il connecté au numéro d'entrée adéquat sur le module déclencheur de batterie à l'aide du câble stéréo de type parallèle fourni ? Reportez-vous à la section « Tableau des correspondances entre pads et entrées » dans ce mode d'emploi. La fonction de contrôle de pad est indisponible en cas d'utilisation d'un câble mono.

• L'utilisation d'un câble stéréo autre que le câble de type parallèle fourni peut entraîner le dysfonctionnement de la fonction de contrôle de pad. Consultez également le mode d'emploi fourni avec votre module déclencheur de batterie de série DTX pour obtenir plus d'informations sur les problèmes décrits plus haut ainsi que tout autre problème éventuel auquel vous auriez à faire face. Si aucune solution ne peut être trouvée au problème après consultation des manuels, contactez le revendeur auprès duquel vous avez acheté le produit. PS An AS \
