MODE D'EMPLOI DME4IO-ES YAMAHA

• Rangez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

Avertissement

Veillez à toujours observer les précautions élémentaires énumérées ci-après pour éviter de graves blessures, voire la mort, causées par l'électrocution, les courts-circuits, les dégâts, l'incendie et autres accidents.

La liste des précautions données ci-dessous n'est pas exhaustive :

Alimentation/cordon d'alimentation

• Utilisez seulement la tension requise pour l'appareil. Celle-ci est imprimée sur la plaque du constructeur de l'appareil.
• Utilisez uniquement inclus. Si vous comptez utiliser l'appareil dans une région autre que celle de l'achat, fourni risque de ne pas être compatible. Veuillez vérifier avec votre distributeur Yamaha.
• Ne laissez pas à proximité de sources de chaleur, telles que des radiateurs ou des appareils chauffants. Évitez de tordre et de plier excessivement le cordon ou de l'endommager de façon générale, de même que de placer dessus des objets lourds ou de le laisser traîner là où l'on marchera dessus ou se prendra les pieds dedans ; ne déposez pas dessus d'autres câbles enroulés.
• Prenez soin d'effectuer le branchement à une prise appropriée avec une mise à la terre protectrice. Toute installation non correctement mise à la terre présente un risque de décharge électrique.

Ne pas ouvrir

• N'ouvrez pas l'appareil et ne tentez pas d'en démonter les éléments internes ou de les modifier de quelque façon que ce soit. Aucun des éléments internes de l'appareil ne nécessite d'intervention de l'utilisateur. Si l'appareil donne des signes de mauvais fonctionnement, mettez-le immédiatement hors tension et confiez-le au technicien Yamaha pour révision.

Avertissement en cas de présence d'eau

• Évitez de laisser l'appareil sous la pluie, de l'utiliser près de l'eau, dans l'humidité ou lorsqu'il est mouillé. N'y déposez pas de récipients contenant des liquides qui risquent de s'épancher dans ses ouvertures.
• Ne touchez jamais une prise électrique avec les mains mouillées.

En cas d'anomalie

• Si le cordon d'alimentation s'effiloche ou est endommagé, si vous constatez une brusque perte de son en cours d'interprétation, ou encore si vous décèlez une odeur insolite, voire de la fumée principal, retirez la fiche de la prise et confiez l'appareil à un technicien Yamaha pour révision.
• Si l'appareil tombe ou est endommagé, coupez immédiatement l'interrupteur d'alimentation, retirez la fiche électrique de la prise et faites inspecter l'appareil

Veillez à toujours observer les précautions élémentaires ci-dessous pour éviter à vous-même ou à votre entourage des blessures corporelles ou pour empêcher toute dépréciation de l'appareil ou du matériel annexe. La liste de ces précautions n'est pas exhaustive :

Alimentation/cordon d'alimentation

• Débranchez l'adaptateur secteur lorsque vous n'utilisez plus l'instrument ou en cas d'orage.
• Veillez à toujours saisir la fiche elle-même, et non le câble, pour la retirer de l'appareil ou de la prise d'alimentation. Le fait de tirer sur le câble risque de l'endommager.

Emplacement

• Débranchez tous les câbles connectés avant de déplacer l'appareil.
• ème ou de dysfonctionnement, coupez directement l'alimentation et retirez la fiche de la prise. Même lorsque l'alimentation est coupée, une faible quantité d'électricité circule toujours dans l'appareil. Si vous n'utilisez pas l'appareil pendant une longue période, veillez à débrancher le cordon d'alimentation de la prise murale.
• Si l'appareil doit être monté sur un rack conforme à la norme EIA, laissez l'arrière du rack ouvert et veillez à laisser au moins 10 cm d'espace avec les murs et autres surfaces. En outre, si l'appareil doit être monté avec des appareils qui ont tendance à générer de la chaleur, tels que des amplificateurs, prenez soin de laisser un espace suffisant entre le présent appareil et les appareils générateurs de chaleur ou d' ou les appareils, voire provoquer un incendie.
• Si plusieurs appareils sont montés isez attentivement la section « Précautions à prendre en cas d'utilisation d'un appareil monté en rack » à la page 17.
• Évitez de régler les commandes de l'égaliseur et les curseurs sur le niveau maximum. En fonction de l'état des apparei
• N'abandonnez pas l'appareil dans un milieu trop poussiéreux ou un local soumis à des vibrations. Évitez également les froids et chaleurs extrêmes (exposition directe au soleil, prè
• N'install e position instable où il risquerait de se renverser.
• N'obstruez pas les trous d'aération. Cet appareil dispose de trous d'aération à l'arrière pour empêcher la température interne de monter trop haut. Évitez tout particulièrement de mettre l'appareil sur le côté ou à l'envers. Une mauvaise aération peut entraîner une surchauffe et endommager le ou les appareils, voire provoquer un incendie.
• N'utilisez pas l'appareil à proximité d'une TV, d'une radio, d'un équipement stéréo, d'un téléphone portable ou d'autres appareils électriques. Cela pourrait provoquer des bruits parasites, tant au niveau de l'appareil que de la TV ou de la radio se trouvant à côté.

Connexions

• Avant de raccorder cet appareil à d'autres, mettez ces derniers hors tension. Et avant de mettre sous tension ou hors tension tous les appareils, veillez à ramener le volume au minimum.

Précautions d'utilisation

Veillez à ne pas glisser les doigts ou les mains dans les fentes ou une ouverture. - Des modifications rapides et importantes de la température ambiante (en cas de déplacement de l'appareil d'un endroit vers un autre ou de mise en route/coupure de la climatisation, par exemple) peuvent provoquer la formation de condensation à l'intérieur de l'appareil. L'utilisation du périphérique en cas de formation de condensation peut endommager celui-ci. S'il y a des raisons de croire qu'une condensation s'est produite, laissez le périphérique inactif pendant plusieurs heures sans l'allumer jusqu'à ce que la condensation se soit complètement évaporée. - Évitez d'insérer ou de faire tomber des objets étrangers (papier, plastique, métal, etc.) dans les fentes ou les ouvertures de l'appareil. Si c'est le cas, mettez immédiatement l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite contrôler l'appareil par une personne qualifiée du service Yamaha.

• N'utilisez pas l'appareil trop longtemps à des volumes trop élevés, ce qui risque d'endommager durablement l'ouïe. Si vous constatez une baisse de l'acuité auditive ou des sifflements d'oreille, consultez un médecin sans tarder.
• Ne vous appuyez pas sur l'appareil et n'y déposez pas d'objets lourds.
• Ne manipulez pas trop brutalement les boutons, commutateurs et connecteurs.

Pile auxiliaire

Cet instrument contient une pile de secours intégrée qui conserve les données dans une mémoire interne même lorsque l'instrument est hors tension. La pile de secours peut toutefois être épuisée et, le cas échéant, le contenu de la mémoire interne sera perdu.* Pour prévenir toute perte de données, veillez à remplacer la pile de secours avant qu'elle soit complètement épuisée. Lorsque la charge de la pile de secours devient faible, le voyant [ERROR] (Erreur) du panneau avant clignote (pour plus de détails, reportez-vous à la section « Messages d'erreur » à la page 38).

Dans ce cas, ne mettez pas l'appareil hors tension et transférez immédiatement toutes les données que vous souhaitez enregistrer sur un ordinateur ou sur un autre périphérique de stockage externe, puis faites rem par un technicien Yamaha qualifié. La durée de vie approximative de la pile de secours interne est de 5 ans en fonction des conditions de fonctionnement.

• Les éléments de données conservés dans la mémoire interne par la pile de secours sont les suivants :
• ellement sélectionnée
• Paramètres du périphérique (HA, UTILITY, Master Mute/Level, etc.) et journal des événements (Event Log).

Les éléments de données autres que ceux décrits ci-dessus sont stockés dans une mémoire qui ne nécessite pas d'alimentation de secours et seront conservés même si la pile de secours est épuisée.

Évitez de couper et d'allumer le commutateur [POWER] trop souvent et trop rapidement. Patientez au moins six secondes entre la mise hors tension et la remise sous tension de l'appareil.

Les pieds en caoutchouc fournis dans l'emballage peuvent être fixés au haut-parleur pour l'empêcher de glisser en cas d'utilisation sur une surface glissante.

Yamaha n'est pas responsable des détériorations causées par une utilisation impropre de l'appareil ou par des modifications apportées par l'utilisateur, pas plus qu'il ne peut couvrir les données perdues ou détruites.

Veillez à toujours laisser l'appareil hors tension lorsqu'il est inutilisé.

Les performances des composants possédant des contacts mobiles, tels que des sélecteurs, des commandes de volume et des connecteurs, diminuent avec le temps. Consultez un technicien Yamaha qualifié s'il faut remplacer des composants défectueux.

• La copie des données musicales disponibles dans le commerce, y compris, mais sans s'y limiter, les données MIDI et/ou audio, est strictement interdite, sauf pour un usage personnel.
• Les illustrations de ce mode d'emploi sont fournies à des fins d'instruction uniquement et peuvent être légèrement différentes de l'équipement réel.
• EtherSound Digigram SA.
• Ethernet Xerox Corporation.
• Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs et sont reconnues comme telles par Yamaha.

Avant-propos

Accessoires (Veuillez vérifier que les éléments suivants sont présents dans l'emballage.) 7

Options. 7

Preparatifs 7

Connexion du cordon d'alimentation secteur.

Mise sous/hors tension 7

Présentation du satellite DME 8

Différences entre les satellites DME8i-ES, DME8o-ES et DME4io-ES

Fonctionnalités du satellite DME 8

Réseau du système audio 9

Glossaire du satellite DME 9

Types de signaux 11

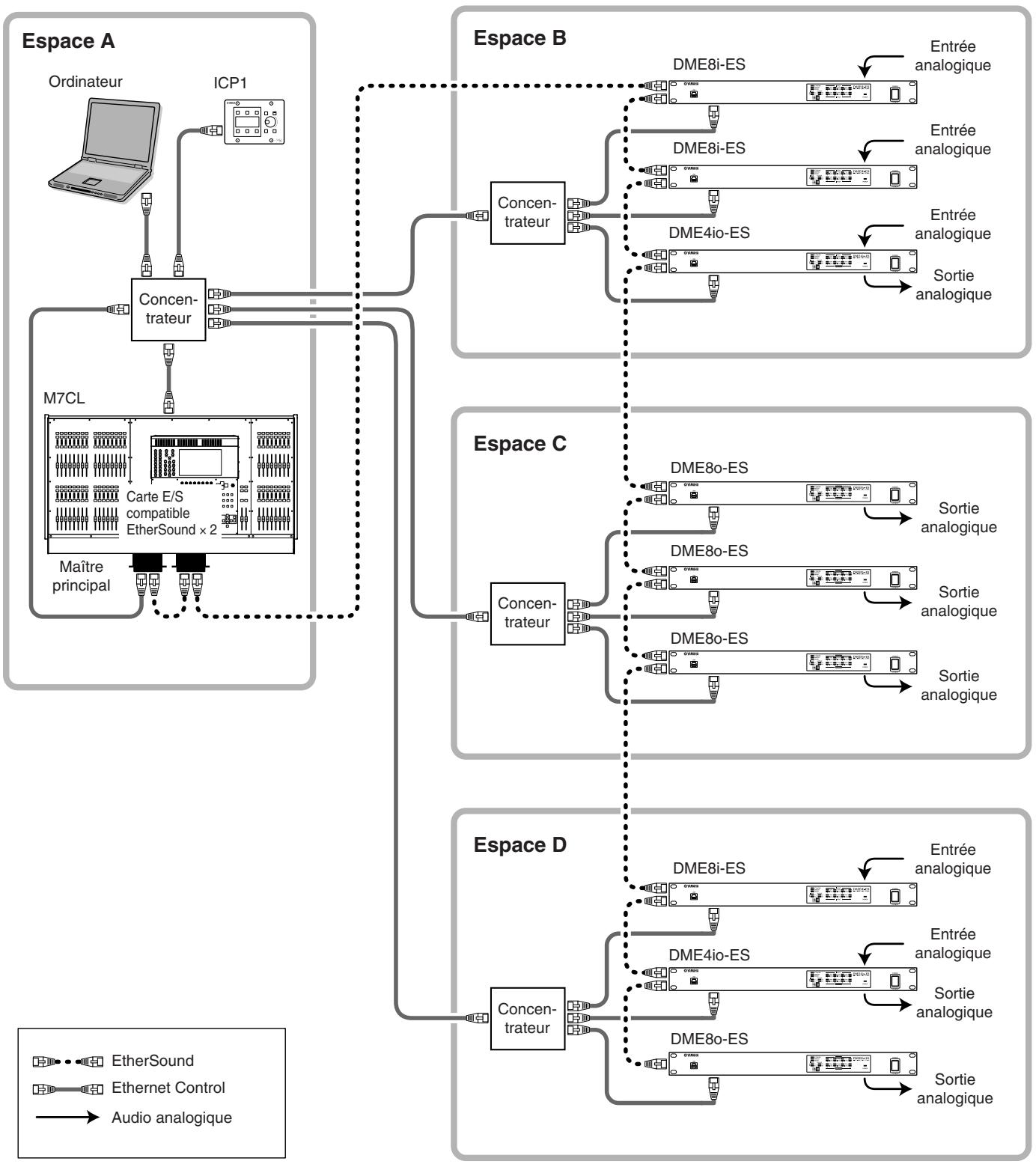

Exemples de systèmes 12

Commandes et connecteurs

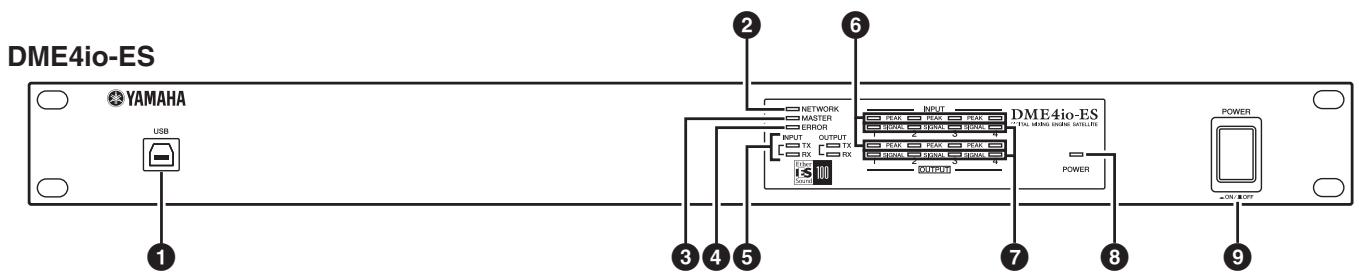

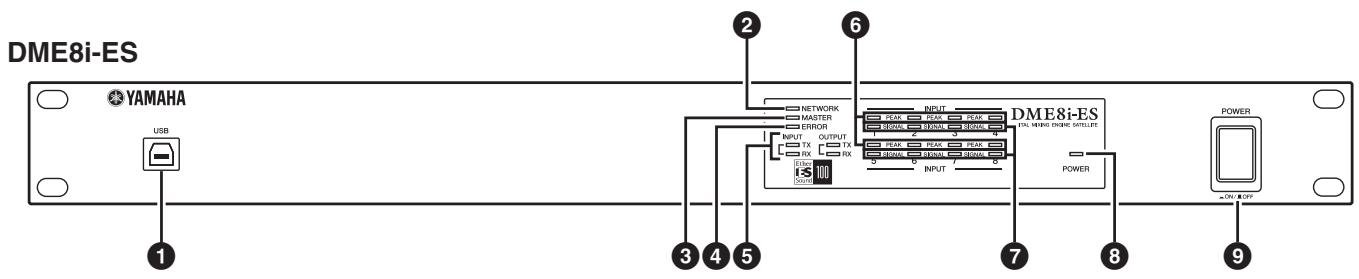

Panneau avant 15

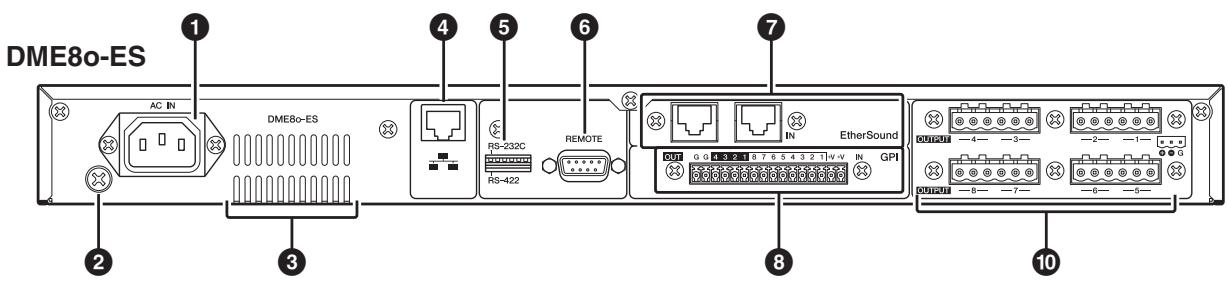

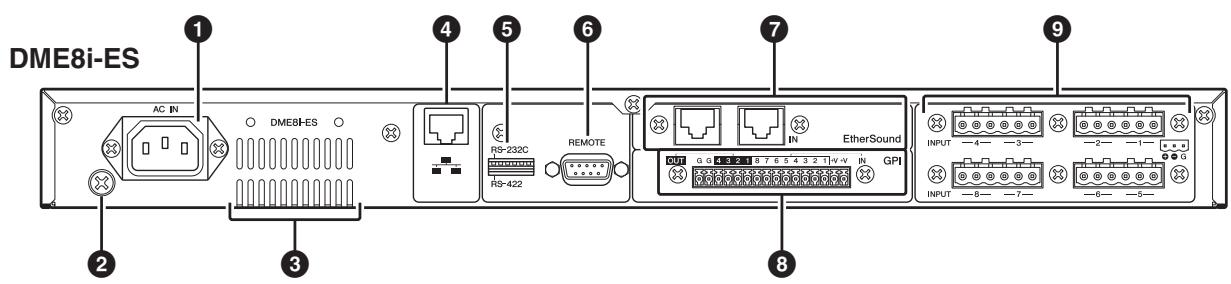

Panneau arrière. 16

Précautions à prendre en cas d'utilisation d'un satellite DME monté en rack. 17

Connexion à un ordinateur

Connexion USB

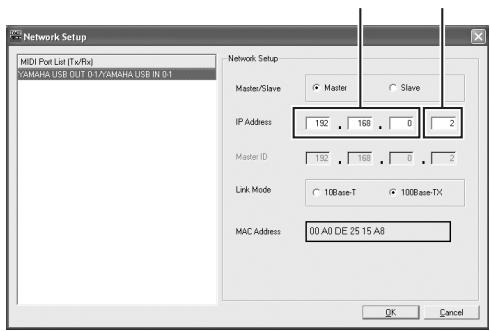

Paramètres réseau 19

Connexion Ethernet (connecteur [NETWORK]) 20

Connexion E/S audio 24 bits

Connexion audio numérique (connecteurs EtherSound) 24

Connexion audio analogique (connecteurs [INPUT] et [OUTPUT]) 25

Connexion à un périphérique externe

Connexion à distance (connecteur [REMOTE]) 26

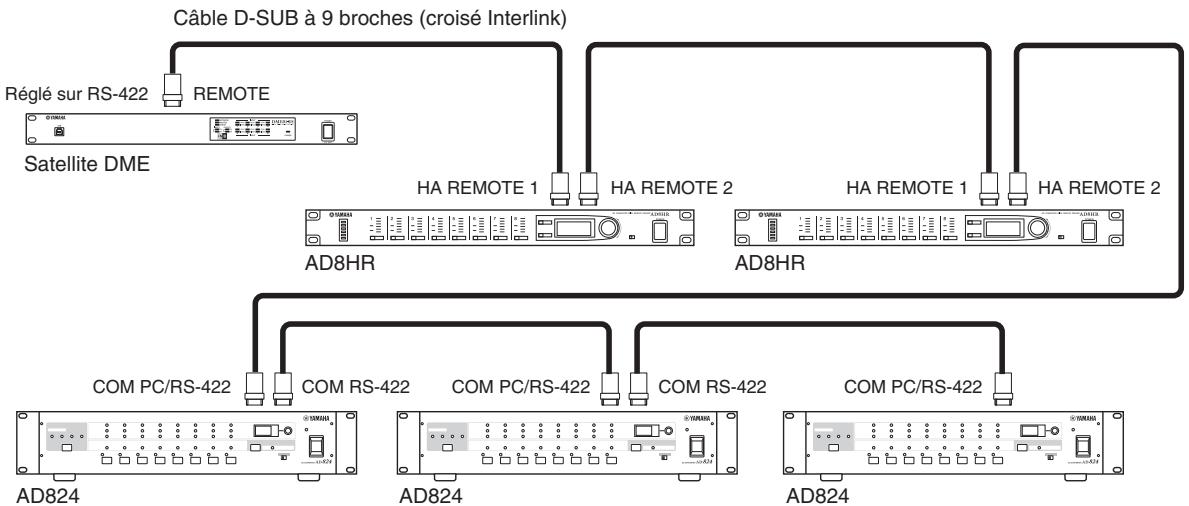

Contrôle de préamplis micro externes depuis le satellite DME 26

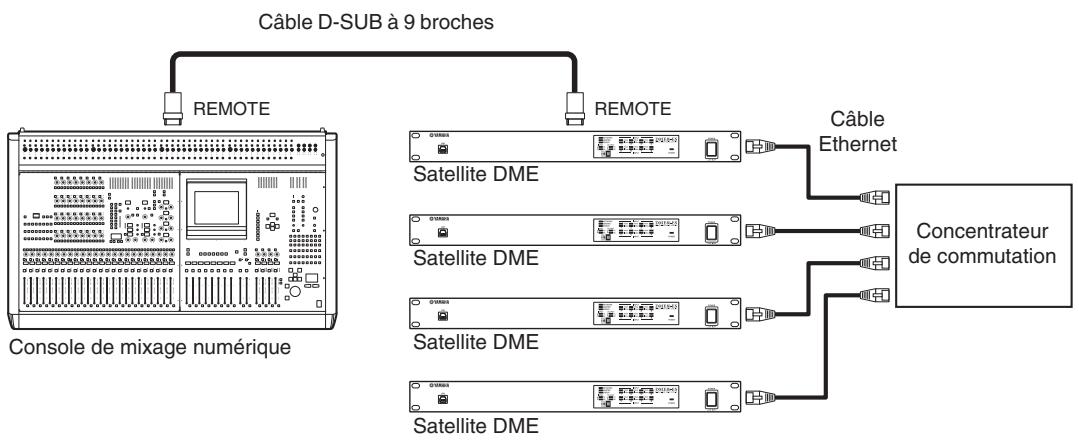

Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique 27

Contrôle du satellite DME depuis un périphérique externe 27

Connexion EtherSound (connecteurs EtherSound) 28

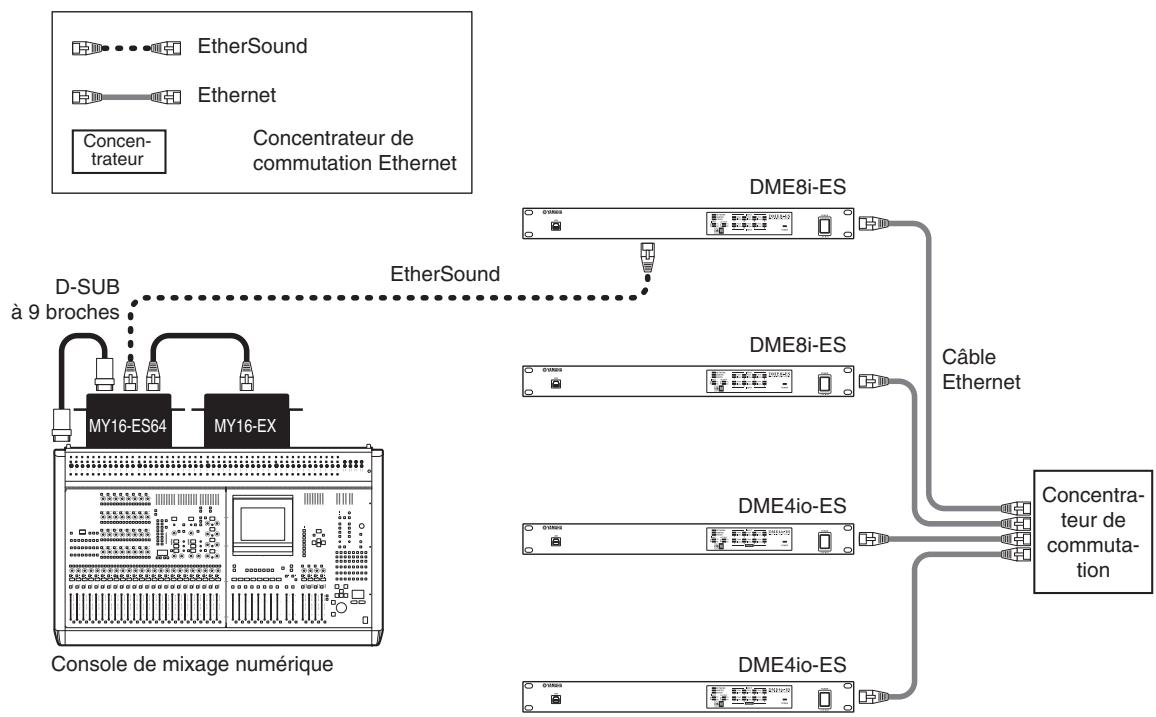

Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique 28

Connexion réseau (connecteurs [NETWORK]) 29

Connexion GPI (connecteur [GPI]) 30

Autres fonctions

Initialisation du satellite DME.

Options 32

ICP1. 32

Dépistage des pannes 33

Compositant 33

Format des données MIDI 34

1. Fonctions MIDI générées sur les satellites DME8i-ES, DME8o-ES et DME4io-ES 34

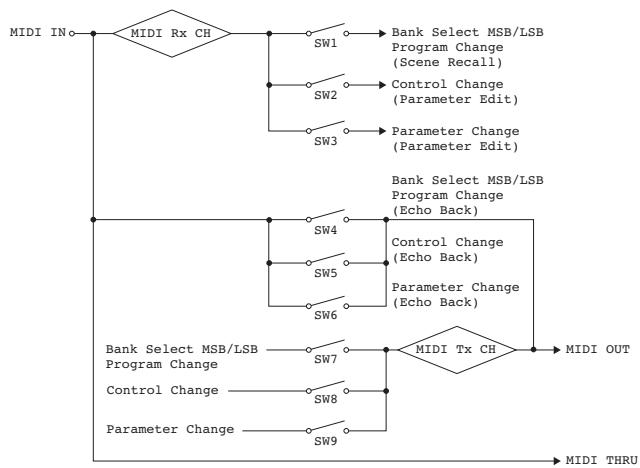

2. Flux de données MIDI 34
3. Configuration MIDI 34
4. Format MIDI 35

Table d'implémentation MIDI 37

Messages de l'écran 38 Messages d'erreur 38 Messages d'avertissement 38 Caractéristiques techniques générales 39 Caractéristiques électriques 39 Caractéristiques des entrées/sorties 42 Connecteur [NETWORK] (100Base-TX Ethernet, RJ-45) 43 Dimensions 44 Index 45

Merci d'avoir choisi un satellite du moteur de mixage numérique Yamaha .

Pour profiter pleinement des fonctions et des performances du , nous vous invitons

à lire attentivement ce mode d'emploi avant de connecter ou d'utiliser l'unité et à le conserver à portée de main pour toute

référence ultérieure.

Accessoires (Veuillez vérifier que les éléments suivants sont présents dans l'emballage.)

Mode d'emploi (ce document) du DME8i-ES / DME8o-ES / DME4io-ES Cordon d'alimentation secteur Prise Euroblock (16P) x 1 Prise Euroblock (3P) x 8 Pieds en caoutchouc x 4

Panneaux de commande

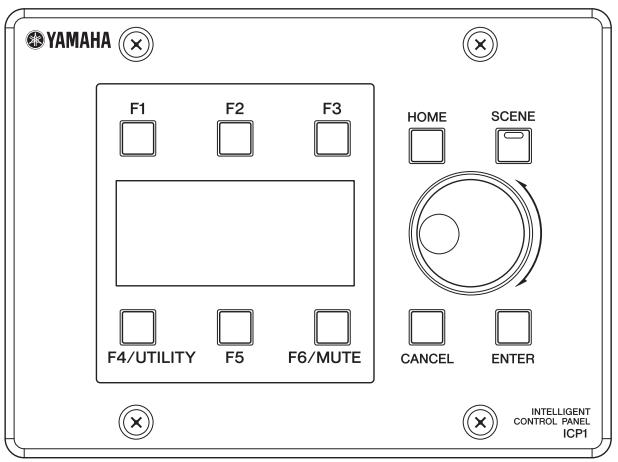

• Panneau de commande intelligent ICP1
• Panneau de commande CP4SW
• Panneau de commande CP4SF

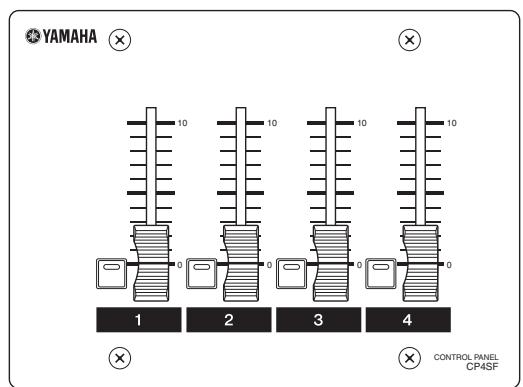

• Panneau de commande CP1SF

Note

Pour plus d'informations sur votre panneau de commande, reportez-vous au mode d'emploi fourni avec le panneau, ainsi qu'à celui du DME Designer.

Dans ce manuel, les modèles DME8i-ES, DME8o-ES et DME4io-ES sont appelés des « satellites DME », tandis que les modèles DME64N, DME24N, DME8i-C/DME8o-C/DME4io-C et le satellite DME sont rangés dans la catégorie « série DME ».

Vous pouvez vérifier le numéro de du satellite DME à l'aide du logiciel DME Designer.

Vous pouvez également télécharger la dernièr sur le site Yamaha, à l'adresse suivante.

http://www.yamahaproaudio.com/downloads/

Connexion du cordon d'alimentation secteur

Assurez-vous d'avoir mis tous les périphériques hors tension avant de brancher le .

Branchez tout d'abord l'extrémité de la fiche femelle du cordon d'alimentation dans la prise [AC IN] (Entrée secteur) située sur le panneau arrière du satellite DME, puis la prise mâle dans une prise secteur appropriée.

Prenez soin d'utiliser la tension requise par l'appareil.

Mise sous/hors tension

Pour éviter que la saute de puissance initiale ne génère d'importantes perturbations par bruits impulsifs ou n'endommage votre système de haut-parleurs, mettez les périphériques sous tension dans l'ordre suivant : sources audio, console de mixage (M7CL ou PM5D, par exemple), satellite DME, puis amplificateurs. Procédez en sens inverse pour la mise hors tension.

1. mettre le satellite DME sous tension.
2. Appuyez à nouveau pour le mettre hors tension.

Note

Le satellite DME conserve en mémoire les réglages de scène lorsque vous le mettez hors tension.

Lorsque vous mettez le satellite DME sous tension, il démarre avec les mêmes réglages de scène.

Vous pouvez utiliser le paramètre « Last Mem. Resume » (Reprise de la dernière mémoire) du DME Designer pour configurer le satellite DME de manière à ce qu'il rappelle, au démarrage, la scène sélectionnée avant sa mise hors tension.

• Ne mettez PAS le satellite DME hors tension pendant la réception de données depuis le DME Designer ou s'il est manipulé depuis un périphérique extérieur. Des dysfonctionnements risqueraient de se produire.
• Même lorsque l'alimentation est coupée, une faible quantité d'électricité circule toujours dans l'appareil. Si vous n'utilisez pas l'appareil pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.

Différences entre les satellites DME8i-ES, DME8o-ES et DME4io-ES

Les différences entre ces trois modèles sont les suivantes :

DME8i-ES

Ce modèle est doté d'entrées analogiques à 8 canaux.

Ce modèle est doté de sorties analogiques auxiliaires.

Ce modèle est doté d'entrées analogiques à 4 canaux et de sorties analogiques à 4 canaux.

Fonctionnalités du satellite DME

Outre les fonctions de sortie de matrice et de mixage de base, le satellite DME propose un égaliseur, un compresseur, un retard, etc. - que vous pouvez combiner par le biais du DME Designer pour configurer quasiment n'importe quel système audio de votre choix.

Les connecteurs EtherSound de l'appareil vous permettent de contrôler à distance les entrées et sorties analogiques en transférant des signaux audio numériques via un réseau.

Les étapes suivantes résument la procédure de configuration du satellite DME à des fins d'utilisation. (Pour plus de détails, reportez-vous au fichier « Manuel de configuration du DME ».)

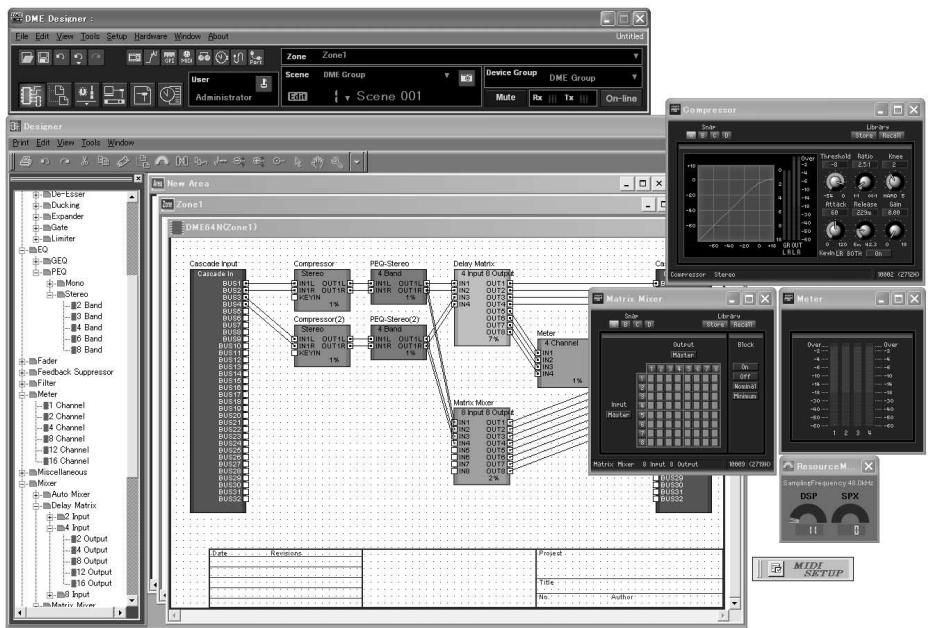

1. Installez le pilote USB-MIDI, le DME Designer et le DME-N Network Driver.
2. Configurez le réseau depuis le DME Designer (page 19).
3. Connectez les périphériques.
4. Connexion réseau

Connexion Ethernet (page 20) Connexion USB (page 18)

• Connexion EtherSound (page 28)

Si vous voulez acheminer les entrées et les sorties, vous avez besoin du logiciel « AVS-ESMonitor » de la société AuviTran SARL, que vous pouvez télécharger sur le site web suivant : http://www.auvitran.com/view.php?products_AVS-ESMonitor.php

• Connexion analogique (page 25)
• Connexion de périphériques externes

Connexion distante (page 26) et connexion GPI (page 30).

1. Configurez les paramètres du réseau sur votre ordinateur.
2. Créez une configuration à l'aide du DME Designer, puis transférez-la sur le satellite DME.

Réseau du système audio

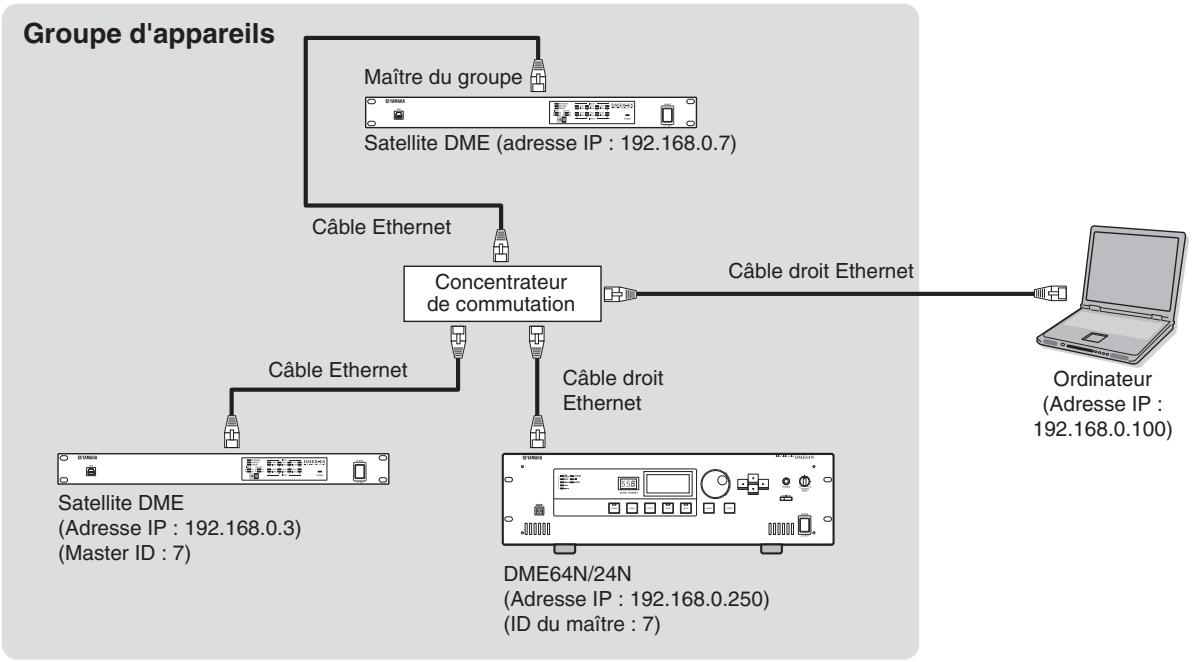

Plusieurs unités de la série DME interconnectées au sein d'un réseau via Ethernet fonctionnent comme un système audio unique.

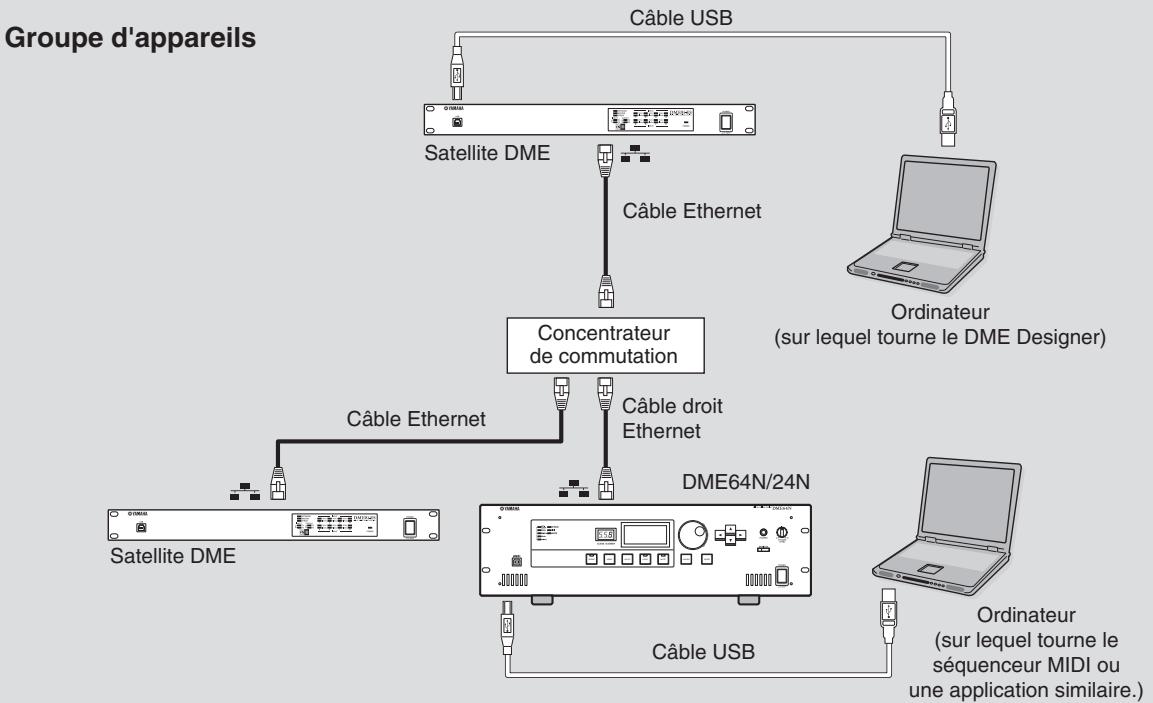

Dans un système audio DME, un groupe d'unités utilisables de façon synchronisée est appelé un « groupe d'appareils ». Les divisions de traitement audio qui prennent en charge plusieurs groupes d'appareils sont appelées des « zones ». L'ensemble de la zone couverte par le système acoustique est appelé une « région ». Chaque groupe d'appareils inclut une unité de la série DME qui joue le rôle de contrôleur du groupe et contrôle toutes les autres unités DME de ce groupe.

Si un ordinateur est connecté au réseau, vous pouvez l'utiliser pour contrôler tout un groupe d'appareils via le maître du groupe.

Glossaire du satellite DME

Cette section explique la terminologie propre au satellite DME.

Composants et paramètres

Les modules de traitement audio individuels (égaliseurs, compresseurs, etc.) sont appelés des « composants ». Vous pouvez également utiliser des modules de contrôle du préampli micro externe en guise de composants. La modification des paramètres des composants permet de contrôler le fonctionnement de ces derniers.

Configuration

Une « configuration » est un ensemble complet de composants destinés à l'élaboration d'un système audio. Chaque configuration détermine la ou les fonctions audio de l'unité satellite DME correspondante. Les ensembles de paramètres compris dans chaque composant sont appelés des paramètres prédéfinis. Une unité satellite DME est constituée de plusieurs configurations et chaque configuration possède plusieurs paramètres prédéfinis.

Touches définies par l'utilisateur (paramètres définis par l'utilisateur)

L'affectation de paramètres en tant que vous permet de contrôler l'appareil depuis l'ICP1 et le DME64N/DME24N. Reportez-vous au « Mode d'emploi du DME Designer » pour plus de détails.

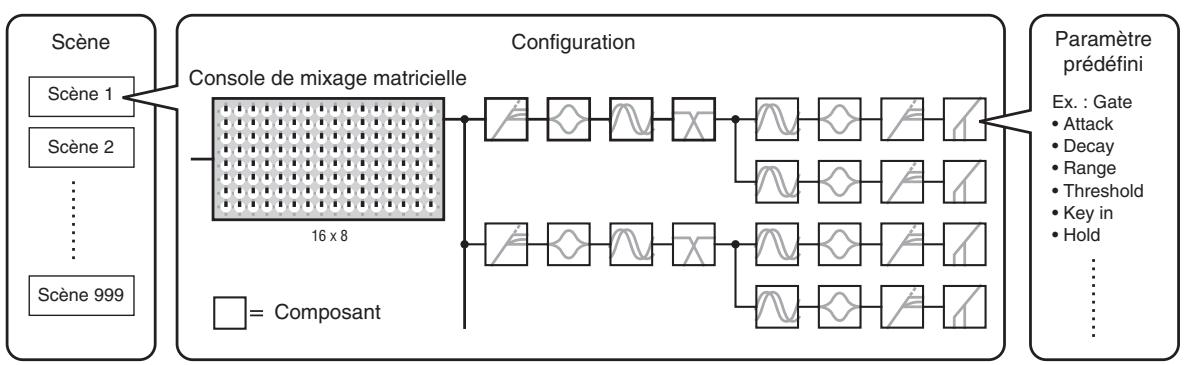

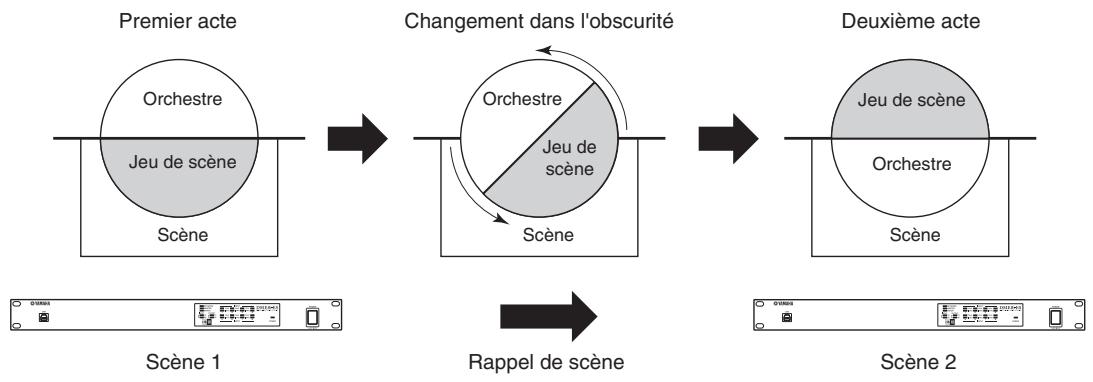

Scène

La combinaison de toutes les configurations et de tous les paramètres prédéfinis est appelée une « scène ». Vous pouvez rappeler des scènes depuis un ICP1, un périphérique GPI, d'autres contrôleurs externes, le DME64N/DME24N ou un ordinateur.

Chaque groupe d'appareils peut stocker jusqu'à 999 scènes.

Types de signaux

Les signaux du système audio du satellite DME peuvent être, en gros, répartis comme suit :

Audio

Des signaux analogiques et numériques sont reçus et envoyés entre le satellite DME, d'autres unités de la série DME et d'autres appareils audio. Les signaux analogiques sont reçus et envoyés via les prises [INPUT]/[OUTPUT] (Entrée/Sortie) et les signaux numériques via les prises EtherSound.

Signaux de contrôle au sein d'un groupe d'appareils

Les signaux de contrôle du groupe d'appareils commandent tous les appareils de la série DME du groupe. Il existe deux types de signaux de contrôle du groupe d'appareils :

• Signaux de contrôle entre l'ordinateur et
• Signaux de contrôle entre et les autres unités de la série DME

Vous pouvez utiliser l'application DME Designer pour contrôler l'ensemble du groupe d'appareils, notamment pour envoyer des composants aux appareils et configurer les paramètres comme il se doit.

3. Signaux de contrôle entre des appareils en dehors du groupe d'appareils

Ces signaux assurent la communication et l individuels.

Sont inclus dans cette catégorie les messages MIDI transférés entre des connecteurs [USB], les signaux GPI transférés entre des connecteurs [GPI] et les signaux de contrôle de préampli micro à distance traités via le connecteur [REMOTE].

Types de signaux gérés par le satellite DME

Connecteur	Signal audio	Contrôle de péripérisque	Page de référence
Connecteur [USB]	—	• Signaux de contrôle entre un ordinateur et un satellite DME • Messages MIDI	page 18
Connecteur [NETWORK]	—	• Signaux de contrôle entre un ordinateur et un satellite DME • Signaux de contrôle entre des satellites DME • Signaux de contrôle avec un contrôleur tel qu'un AMX ou un Crestron	page 20 page 29
Connecteur EtherSound	Jusqu'à 16 canaux d'entrée et de sortie.	• Signaux de contrôle du préampli micro interne avec une console de mixage numérique • Signaux de contrôle avec le logiciel AVS-ESMonitor	page 24 page 28
Connecteur [GPI]	—	Signaux de contrôle GPI entre un appareil GPI (contrôleur GPI, etc.) et une unité de la série DME	page 30
Connecteur [REMOTE]	—	• Signaux de contrôle vers depuis un appareil externale (préampli micro AD8HR, par exemple) • Signaux de contrôle pour une console de mixage numérique et un préampli micro interne • Signaux de contrôle avec un contrôleur tel qu'un AMX ou un Crestron • Messages MIDI	page 26
Connecteurs [INPUT]/[OUTPUT] (entree/sodie audio)	Le nombre de canaux E/S dépend du modèle.	—	page 25

Note

• Branchez l'ordinateur au connecteur [IN] du premier appareil EtherSound en guirlande. Vous pouvez également utiliser ce connecteur
• Les unités qui suivent le connecteur [OUT] du premier appareil EtherSound ne peuvent pas être utilisées

Le logiciel DME Designer vous permet d'intégrer, de configurer et de contrôler le système de la série DME depuis un ordinateur connecté.

Vous pouvez créer le système audio de la série DME en utilisant les blocs graphiques du DME Designer qui s'affichent sur l'écran de l'ordinateur.

transférés de l'ordinateur à l'unité de la série DME via la connexion USB ou Ethernet.

envoyés via la connexion USB ou Ethernet à l'unité de la série DME connectée. Une fois les données transmises, vous pouvez débrancher l'unité de la série DME de l'ordinateur et l'utiliser en tant que processeur indépendant.

Vous pouvez également la connecter à un ordinateur et la contrôler en temps réel depuis le DME Designer.

Si plusieurs unités de la série DME sont connectées au réseau, le DME Designer vous permet de créer une configuration incluant ces unités.

Veuillez télécharger le logiciel DME Designer, le pilote, le manuel de configuration du DME et le mode d'emploi de DME Designer à l'adresse suivante :

http://www.yamahaproaudio.com/

Pour obtenir plus de détails sur la connexion d'un ordinateur au Satellite DME, consultez la section « Connexion à un ordinateur » (page 18). Pour plus d'informations sur l'installation du DME Designer et sur les pilotes requis pour la connexion, reportez-vous au fichier « Manuel de configuration du DME ».

Reportez-vous au Mode d'emploi du DME Designer pour obtenir des instructions sur sa configuration et son fonctionnement.

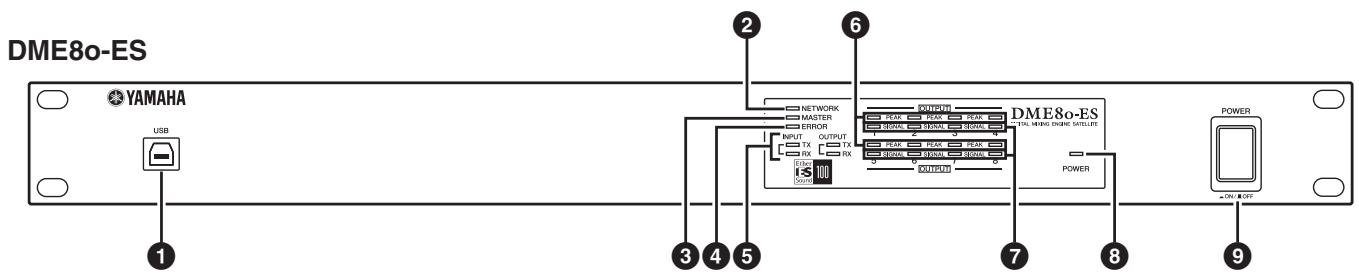

Connecteur USB

Utilisez ce connecteur pour relier le satellite DME au port USB de l'ordinateur. Si vous comptez utiliser une connexion USB, vous devez d'abord installer le pilote USB-MIDI sur l'ordinateur.

Reportez-vous au fichier PDF « Manuel de configuration du DME » pour obtenir des instructions sur l'installation. Prenez soin de suivre la procédure ci-dessous en cas de connexion USB avec un ordinateur. Sinon, l'ordinateur et/ou le satellite DME risque de se bloquer, ce qui pourrait entraîner des dommages ou la perte de données.

Si l'ordinateur ou le satellite DME se bloque, mettez le satellite DME hors tension, puis à nouveau sous tension et redémarrez l'ordinateur.

• Avant de connecter le satellite DME à l'ordinateur via le connecteur USB, quittez le mode d'économie d'énergie de l'ordinateur (mode Suspension, Veille ou Attente, par exemple).
• Avant de mettre le satellite DME sous tension, reliez d'abord son connecteur USB au port USB de l'ordinateur.
• Avant de mettre l'appareil sous ou hors tension et avant de brancher ou débrancher le câble USB, vous devez : - Fermer toutes les applications ouvertes. - Vérifier que le satellite DME n'est PAS en train de transférer des données.
• Patientez au moins six secondes entre la mise sous tension et la mise hors tension de l'unité (ou l'inverse) ou entre la connexion et la déconnexion (ou vice versa) du câble USB.

Voyant Network (Réseau)

S'allume en orange en cas de communication de données via le connecteur [USB] ou [NETWORK].

Voyant Master (Maître)

S'allume en vert lorsque le périphérique joue le rôle de maître du groupe. Il s'éteint lorsque le périphérique fonctionne en tant qu'esclave.

Vous pouvez désigner le maître du groupe dans le DME Designer.

Voyant ERROR (Erreur)

S'allume en cas d'erreur. Le voyant [PEAK] (Crête) reflète le type d'erreur. Par ailleurs, le voyant [ERROR] clignote lorsque la charge de la batterie est faible.

Voyants TX/RX (Transmission/Réception)

Ils indiquent l'état de la communication des signaux entre le connecteur EtherSound et le réseau. Le voyant [TX] vous renseigne sur l'état de la transmission et le voyant [RX] sur l'état de la réception. Le voyant clignote lorsque les signaux sont transmis correctement. Il est éteint si aucun câble n'est branché sur le connecteur EtherSound ou si la communication ne se déroule pas correctement.

INPUT (Entrée) : Indique l'é IN].

OUTPUT (Sortie) : Indique l'é OUT].

Voyants [PEAK]

S'allument en rouge lorsque le niveau du signal au niveau des entrées ou sorties audio analogiques intégrées correspondantes (connecteurs [INPUT] ou [OUTPUT]) atteint ou dépasse -3 dBFS. Ils indiquent également un numéro d'erreur ou un état.

Voyants signal

Ils s'allument en vert lorsque le niveau du signal au niveau des entrées ou sorties audio analogiques intégrées correspondantes (connecteurs [INPUT] ou [OUTPUT]) atteint ou dépasse -40 dBFS. Ils indiquent également l'état du processus d'initialisation.

Note

Retirez le film protecteur transparent qui a été apposé sur le panneau des voyants avant sa sortie d'usine.

S'allume lorsque vous mettez l'unité sous tension.

Commutateur [POWER]

Active et désactive l'alimentation secteur du périphérique. Le satellite DME démarre avec les paramètres de scène actifs au moment de sa mise hors tension. Vous pouvez utiliser le paramètre prise de la dernière mémoire) du DME Designer pour configurer le satellite DME de manière à ce qu'il rappelle, au démarrage, la scène sélectionnée avant sa mise hors tension.

• Si démarrer à partir de la dernière mémoire enregistrée) est paramétré sur ON, l'unité sauvegarde périodiquement les données sur la mémoire interne. Dans ce cas, ne désactivez pas l'alimentation de l'unité dans les cinq secondes suivant l'utilisation d'un paramètre quelconque.

Précautions à observer lors de la mise hors tension

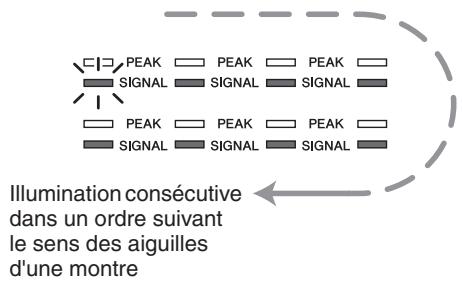

Ne mettez pas lorsque les voyants [SIGNAL] du panneau avant s'allument de manière consécutive, dans le sens des aiguilles d'une montre.

Ceci indique que les données sont en cours d'enregistrement dans la mémoire interne et que celles-ci pourraient être partiellement corrompues si vous mettez à ce moment-là. L'écriture des données se produit durant les opérations suivantes.

• Lors du basculement vers le fonctionnement en ligne
• Lors du stockage, du rappel ou de la suppression d'une mémoire de scène
• Lors de la sauvegarde des modifications apportées aux réglages Utility
• Lors de l'utilisation de la fonction DME File Storage (Stockage de fichier DME) pour la transmission, la réception ou la suppression de fichiers
• Lors de la mise à jour du microprogramme ou du basculement sur la version précédente de celui-ci à la suite de l'échec de la mise à jour

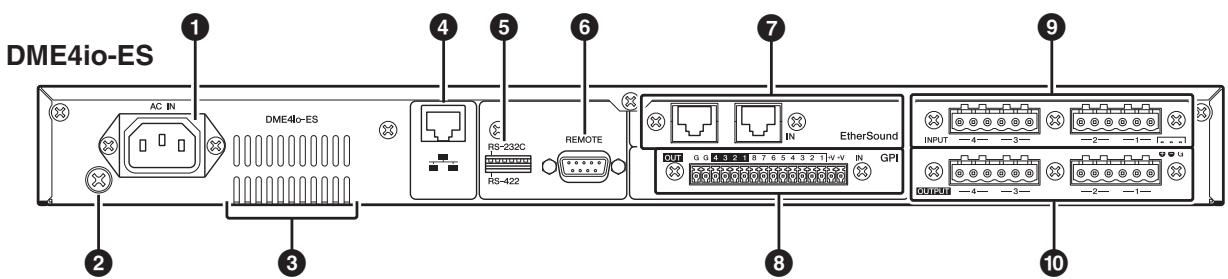

Connecteur AC IN (Entrée secteur)

Branchez ce connecteur à la prise secteur à l'aide du cordon d'alimentation fourni.

Branchez d'abord au satellite DME, puis insérez la fiche dans une prise secteur.

Même lorsque l'alimentation est coupée, une faible quantité d'électricité circule toujours dans l'appareil. Si vous n'utilisez pas le produit pendant une période prolongée, prenez soin de débrancher de la prise murale.

Vis de mise à la terre

Le cordon d'alimentation secteur fourni comporte trois fils. Par conséquent, si la prise secteur utilisée est connectée correctement à la terre, le satellite DME sera également mis à la terre. En outre, vous pouvez réduire davantage le bourdonnement et les interférences dans certains cas en connectant la vis de mise à la terre à un point de terre.

Orifices d'aération

Le satellite DME est équipé d'un ventilateur. L'air de refroidissement est évacué par ces orifices. Veillez donc à ne pas les obstruer.

4 Connecteur [NETWORK]

Il s'agit d'un connecteur Ethernet de type 100Base-TX/10Base-T autorisant la connexion du périphérique à un ordinateur ou à une autre unité de la série DME reliée au réseau. Reportez-vous à la section « Connexion Ethernet

connecteur [NETWORK]) » à la page 20 pour plus de détails sur les connexions.

Note

Utilisez un câble STP (à paires torsadées blindées) pour effectuer ces connexions afin d'éviter toute interférence électromagnétique.

5. Commutateur DIP

Ce commutateur DIP 6 bits vous permet de sélectionner la fonction du connecteur [REMOTE] ou d'initialiser le satellite DME, selon sa configuration au démarrage du périphérique. Pour basculer entre RS-232C et RS-422 pour la fonction du connecteur [REMOTE], mettez le périphérique hors tension, réglez le commutateur DIP comme illustré ci-dessous, puis remettez le périphérique sous tension. Reportez-vous à la page 31 pour plus d'informations sur la procédure d'initialisation du satellite DME.

RS-232C

RS-232C

RS-422

RS-422

RS-232C

RS-422

Si vous ne comptez pas initialiser le satellite DME, réglez tous les bits du commutateur DIP (à l'exception du bit pour le réglage RS-422) sur la position haute.

Connecteur distant

Ce connecteur D-SUB à 9 broches vous permet de connecter l'appareil à un préampli micro distant Yamaha AD824 ou AD8HR, ou à un contrôleur compatible RS-232C/RS-422, tel que ceux fabriqués par AMX ou Crestron. Vous pouvez également connecter une console Yamaha PM5D ou DM2000 et contrôler les préamplis micro internes du DME8i-ES/DME4io-ES. Reportez-vous à la section « Connexion à distance (connecteur [REMOTE]) » à la page 26 pour plus de détails sur les connexions.

Connecteurs EtherSound [IN]/[OUT]

Ces connecteurs permettent de recevoir et d'envoyer des signaux audio, ainsi que de contrôler les signaux entre des périphériques. Utilisez un câble Ethernet (CAT5e ou d'une catégorie supérieure) pour connecter plusieurs satellites DME en guirlande.

Pour plus de détails sur les connexions EtherSound, reportez-vous aux pages 24 et 28.

Note

L'état de communication des prises EtherSound [IN]/[OUT] est indiqué par les voyants [TX/RX] du panneau avant. Utilisez un câble STP (à paires torsadées blindées) afin d'éviter toute interférence électromagnétique.

Connecteur GPI

Ce connecteur Euroblock permet d'accéder à l'interface GPI (General Purpose Interface) de l'unité afin de transférer des signaux de commande vers et depuis un équipement externe. Il est doté d'une entrée à 8 ports et d'une sortie à 4 ports. Les bornes +V ont une tension de sortie de 5 V. La borne IN détecte tout changement de tension dans une plage de 0 V à 5 V. Les bornes OUT envoient un signal « L » ou « H » au niveau TTL. (Reportez-vous à la page 30.)

Connecteurs input

Ces connecteurs Euroblock reçoivent des signaux audio analogiques à 8 canaux sur le DME8i-ES.

Ces connecteurs Euroblock reçoivent des signaux audio analogiques à 4 canaux sur le DME4io-ES.

Note

• Le PAD est activé ou désactivé en interne lorsque le gain du préampli micro interne DME8i-ES/DME4io-ES est ajusté entre -6 dB et -5 dB. Gardez à l'esprit que du bruit sera généré s'il existe une différence entre l'impédance de sortie chaud/froid du périphérique externe relié au connecteur INPUT lors de l'utilisation de l'alimentation dérivée.

10 Connecteurs

Ces connecteurs Euroblock transmettent des signaux audio analogiques à 8 canaux sur le DME8o-ES.

Ces connecteurs Euroblock transmettent des signaux audio analogiques à 4 canaux sur le DME4io-ES.

Précautions à prendre en cas d'utilisation d'un satellite DME monté en rack

Si vous installez plusieurs satellites DME (ou un satellite DME et d'autres périphériques) dans un rack mal aéré, la chaleur générée par chaque unité risque d'augmenter et d'empêcher le satellite DME de fonctionner correctement. Lorsque vous montez des satellites DME en rack, laissez un espace libre équivalent à un rack entre deux unités. Vous pouvez recouvrir cet espace d'un panneau de ventilation ou le laisser ouvert pour éviter toute accumulation de chaleur excessive.

Si vous craignez que ne dépasse 40 degrés Celsius ou 104 degrés Fahrenheit (ou que la température ambiante à l'extérieur du rack ne dépasse 30 degrés Celsius ou 86 degrés Fahrenheit), installez un kit de ventilation sur la rangée supérieure du rack. Le ventilateur doit fournir un flux d'air de 1,6 m³/min ou plus et une pression statique de 5 mmH₂O ou plus.

Kit de ventilation

Satellite DME

Satellite DME

Panneau de ventilation

Satellite DME

Satellite DME

Connexion USB

Pour connecter plusieurs satellites DME à un réseau, vous devez attribuer des adresses IP appropriées et configurer d'autres paramètres réseau sur l'ensemble des unités. Pour ce faire, vous devez relier le connecteur USB d'un des satellites DME au port USB de l'ordinateur à l'aide de câbles USB, installer le pilote USB-MIDI et le DME Designer sur l'ordinateur, puis attribuer les adresses IP aux satellites DME depuis le DME Designer.

Note

• Reportez-vous au fichier PDF « Manuel de configuration du DME » pour plus de détails sur l'installation du pilote USB-MIDI et du DME Designer.
• Vérifiez que le paramètre THRU du pilote USB-MIDI est réglé sur « OFF ».
• Reportez-vous à la section « Paramètres réseau » à la page 19 pour plus d'informations sur l'attribution d'adresses IP depuis le DME Designer.

Les connexions USB peuvent être utilisées de trois manières différentes :

(1) Configurez le réseau (par exemple, en attribuant une adresse IP unique à chaque satellite DME) depuis le DME Designer. (2) Contrôlez le satellite DME depuis le DME Designer. (3) Connectez un satellite DME quelconque et contrôlez-le en transmettant des commandes MIDI depuis un séquenceur MIDI ou un logiciel similaire.

Note

L'ordinateur sur lequel le DME Designer tourne peut être connecté au maître du groupe ou à une unité esclave de la série DME. Dans ce cas, configurez le satellite DME comme maître du groupe. Vous pouvez établir la correspondance entre les commandes MIDI à recevoir/transmettre et configurer les paramètres de scène à l'aide du DME Designer. Le port USB utilisé par le DME Designer ne peut pas être utilisé par un séquenceur MIDI ou une autre application.

Paramètres réseau

Utilisez le DME Designer pour spécifier l'adresse IP, le mode maître/esclave et les paramètres d'ID du maître comme suit.

Configuration de l'adresse IP

Adresse réseau

Adresse de l'hôte

Dans une adresse IP, chaque groupe de chiffres encadré par des points est appelé un « octet ». Ces groupes de chiffres sont appelés « 1er octet », « 2e octet », et ainsi de suite, en partant du groupe de chiffres situé le plus à gauche.

Il est impossible de spécifier les valeurs 0, 127 et 223 à 225 pour le 1er octet de l'adresse réseau.

Vous pouvez spécifier la plage de valeurs suivante pour le 4e octet.

Maitre:2-253

Esclave : 3-253

Note

• La valeur du masque de sous-réseau est fixe, à savoir 255.255.255.0. L'adresse réseau de la passerelle est identique à l'adresse IP. L'adresse de l'hôte de la passerelle est automatiquement définie sur 254.
• Attribuez une adresse IP unique à chaque unité de la série DME de manière à ce qu'il n'y ait pas de doublons. L'attribution d'adresses IP identiques peut causer de graves problèmes sur le réseau.
• Vous ne pouvez pas configurer les paramètres du réseau lorsque vous utilisez le DME Designer en ligne. Vous devez mettre le DME Designer hors ligne. Reportez-vous au mode d'emploi du DME Designer pour plus de détails.

Réglages des appareils maîtres et esclaves

Un groupe d'appareils ne peut avoir qu'un seul maître. Toutes les autres unités du groupe sont considérées comme des esclaves.

Le quatrième octet de l'ID du maître d'un satellite DME esclave doit être identique au quatrième octet de l'adresse IP du satellite DME maître du groupe.

Note

Lorsque vous utilisez un satellite DME en même temps que le DME64N/24N, vous devez désigner le satellite DME (y compris le DME8i-C/DME8o-C/DME4io-C) en tant que maître. Si vous désignez le DME64N/24N en tant que maître du groupe d'appareils, vous ne pourrez pas synchroniser les appareils à l'aide du DME Designer.

Connexion Ethernet (connecteur [NETWORK])

Pour contrôler le satellite DME à partir de l'ordinateur via Ethernet, utilisez un câble Ethernet pour relier le connecteur [NETWORK] situé sur le panneau arrière du satellite DME à l'ordinateur, puis installez le DME-N Network Driver.

Note

• Reportez-vous au fichier PDF « Manuel de configuration du DME » pour plus de détails sur l'installation du DME-N Network Driver.
• Vous devez d'abord attribuer des adresses IP appropriées à tous les appareils connectés à un réseau Ethernet. Reliez l'ordinateur à un des satellites DME via USB, puis attribuez les adresses IP depuis le DME Designer (page 18).

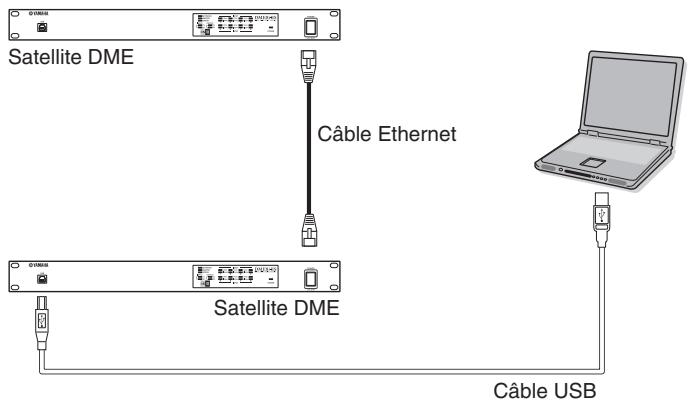

Deux satellites DME directement connectés via Ethernet

Vous pouvez connecter directement des appareils du même groupe les uns aux autres à l'aide de câbles Ethernet, sans passer par un concentrateur ou un commutateur. S'il s'agit de satellites DME, vous pouvez utiliser des câbles croisés ou droits. Dans ce cas, configurez le paramètre Link Mode (Mode de lien) des deux unités sur la même valeur depuis le DME Designer. Vous pouvez connecter des appareils appartenant à des groupes de masque de sous-réseau différents (adresse réseau différente) à l'aide d'un routeur ou d'un concentrateur de commutation conforme à la couche 3.

Astuce

Le satellite DME prend en charge le commutateur Auto MDI/MDI-X et détecte automatiquement si le câble connecté est de type droit ou croisé, puis s'auto-configure en conséquence afin de créer une connexion optimale. Vous n'avez donc pas besoin d'utiliser un câble droit ou croisé spécifique.

Note

• Les adresses IP renseignées dans le schéma sont des exemples.
• Utilisez un concentrateur de commutation compatible avec les vitesses de réseau 100Base-TX/10Base-T. La longueur maximale du câble reliant un concentrateur de commutation et le satellite DME ne doit pas excéder 100 mètres. Selon la qualité des câbles et les performances du concentrateur de commutation, le fonctionnement correct ne peut être garanti, dans certains cas, lors de l'utilisation d'un câble de longueur maximale. Utilisez un câble STP (à paires torsadées blindées) afin d'éviter toute interférence électromagnétique.
• Si vous utilisez plusieurs unités de la série DME, configurez le paramètre Link Mode de chacune sur la même valeur. Yamaha vous conseille de définir 100Base-TX en guise de valeur pour le paramètre Link Mode.
• Vous pouvez également connecter un contrôleur pris en charge tel que l'AMX ou le Crestron et contrôler le satellite DME à distance. Pour plus de détails, reportez-vous à la section « Connexion à un périphérique externe » à la page 26.

Contrôle depuis un ordinateur avec un masque de sous-réseau différent

Connexion de plusieurs groupes d'appareils

Connexion audio numérique (connecteurs EtherSound)

Utilisez le connecteur EtherSound du satellite DME pour recevoir et envoyer des signaux audio numériques, de commande et d'horloge de mots. Lorsque vous reliez des satellites DME, effectuez des connexions en guirlande entre le connecteur EtherSound [OUT] et le connecteur [IN], et entre le connecteur [OUT] et le connecteur [IN].

Vous pouvez également envoyer et recevoir des entre des appareils compatibles EtherSound et des périphériques tels que des consoles de mixage sur lesquels la carte MY16-ES64 a été installée.

Vous pouvez spécifier l'entrée et la sortie de s à l'aide du logiciel « AVS-

Vous pouv ESMonitor » d'AuviTran SARL. Pour plus de détails sur les cartes d'interface et le logiciel, reportez-vous au mode d'emploi correspondant.

AVS-ESMonitor est un logiciel produit par la société AuviTran SARL en vue d'assurer la surveillance et le contrôle d'un système EtherSound. Il vous permet d'effectuer divers réglages EtherSound, dont l'acheminement des entrées/sorties.

Pour plus de détails, reportez-vous au site web suivant.

Exemple : Connexions à des périphériques EtherSound

Note

• Les satellites DME et la MY16-ES64 peuvent transmettre et recevoir des données de commande pour les préamplis micro, par exemple, via EtherSound. Cependant, dans certains cas, il peut s'avérer impossible de transmettre ou de recevoir des données de commande, selon le périphérique sur lequel la carte MY est installée. Pour plus de détails, reportez-vous au manuel d'instructions du périphérique sur lequel la carte est installée.
• Pour plus de détails sur les spécifications d'EtherSound et la longueur des câbles pouvant être utilisés, visitez le site web suivant.

http://www.ethersound.com/

Connexion audio analogique (connecteurs [INPUT] et [OUTPUT])

Le satellite DME peut recevoir et envoyer directement des signaux audio via les . Montez les prises Euroblock fournies (3P) comme illustré ci-dessous. Vous pouvez utiliser le DME Designer pour régler le gain du préampli micro et activer/désactiver l'alimentation fantôme de chaque connecteur [INPUT].

Connexion de la prise Euroblock

Veuillez utiliser les prises Euroblock fournies. Si vous les perdez, contactez votre revendeur Yamaha le plus proche.

Note

3 millimètres de large pour fixer les câbles à la prise Euroblock (3P).

2 millimètres de large pour fixer les câbles à la prise Euroblock (16P) à raccorder au connecteur [GPI].

Préparation des câbles

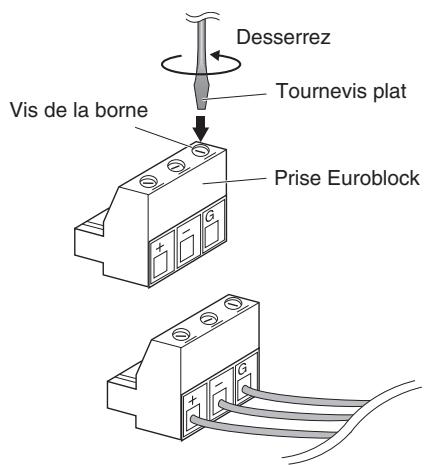

• Pour préparer le câble en vue de le fixer à un connecteur Euroblock, dénudez le fil comme illustré et utilisez le fil toronné pour effectuer les connexions. Dans le cas d'une connexion Euroblock, le fil toronné est susceptible de casser en raison d'une fatigue du métal due au poids du câble ou à des vibrations. Lors du montage en rack de l'équipement, utilisez dans la mesure du possible une barre de triangulation pour regrouper et fixer les câbles.
• Si les câbles sont voués à être fréquemment branchés et débranchés (dans le cas d'une installation portable, par exemple), nous vous conseillons d'utiliser des ferrules munies de douilles d'étanchéité. Utilisez une ferrule dont la partie

conductrice présente un diamètre extérieur inférieur ou égal à 1,6 mm (1,3 mm pour GPI) et une longueur d'environ 7 mm (5 mm pour GPI) (tel que l'AI0,5-6WH fabriqué par Phoenix Contact corporation, par exemple).

environ 7 mm

(5 mm pour l'interface GPI) 1,6 mm maximum (1,3 mm pour l'interface GPI)

ATTENTION

Si vous utilisez un fil toronné, n'étamez pas (recouvrir d'une soudure) l'extrémité exposée.

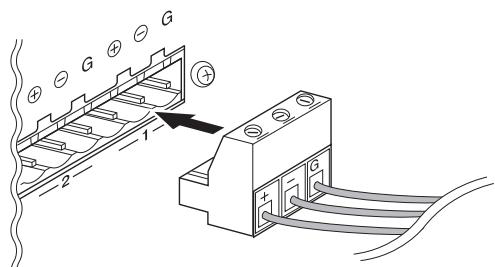

3. Serrez correctement les vis de la borne.

Tirez sur les câbles (pas trop fort) pour vérifier qu'ils sont bien connectés.

Connexion à distance (connecteur [REMOTE])

Vous pouvez brancher le connecteur [REMOTE] du satellite DME à des préamplis micro Yamaha AD8HR ou AD824 contrôlables à distance, à des consoles de mixage numériques ou à des contrôleurs compatibles RS-232C (d'AMX ou de Crestron, par exemple). Le connecteur [REMOTE] permet également de transmettre et de recevoir des messages MIDI.

Contrôle de préamplis micro externes depuis le satellite DME

Vous pouvez contrôler les paramètres du préampli micro AD8HR ou AD824 à distance depuis le DME Designer. Il est possible de connecter jusqu'à huit préamplis micro AD8HR/AD824.

Prenez soin de régler le commutateur DIP situé sur le panneau arrière du DME sur « RS-422 » (page 16) lorsque vous connectez des préamplis micro distants AD8HR ou AD824. Ne réglez pas le commutateur DIP sur une position autre que « RS-422 » lorsque les appareils sont connectés afin d'éviter de les endommager.

Lorsque vous connectez le satellite DME à une combinaison de préamplis micro AD8HR et AD824, prenez soin de mettre les unités AD8HR le plus près possible du satellite DME dans la chaîne, sinon ce dernier risque de ne pas reconnaître correctement les unités AD8HR ou AD824.

Note

La connexion REMOTE permet uniquement de transmettre et de recevoir des signaux de commande. Les connexions audio doivent être effectuées séparément.

Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique

Vous pouvez contrôler à distance les paramètres de préampli micro interne d'une unité DME8i-ES ou DME4io-ES telle que la Yamaha PM5D ou DM2000.

Branchez la console de mixage numérique au connecteur [REMOTE] des unités de la série DME et utilisez un câble Ethernet pour effectuer les branchements entre les connecteurs [NETWORK] des unités de la série DME. Il est possible de contrôler des unités de la série DME en tant qu'AD8HR depuis la console de mixage numérique. Vous pouvez notamment contrôler le gain et l'alimentation fantôme (+48 V).

Note

• Vous ne pouvez connecter qu'une seule console de mixage à un groupe d'appareils.
• Vous pouvez connecter la console de mixage numérique à n'importe quelle unité de la série DME, qu'il s'agisse du maître ou d'un esclave.
• Le numéro d'ID de l'unité de la série DME à contrôler à distance doit être défini depuis le DME Designer.

Pour plus de détails sur la configuration de ce paramètre, reportez-vous au « Mode d'emploi du DME Designer ».

• Si la connexion entre des unités de la série DME est interrompue, vous ne pourrez plus communiquer avec les unités dont le numéro d'ID suit le DME déconnecté.
• La plage variable des valeurs GAIN diffère entre le convertisseur AD8HR et le satellite DME. Vous ne pouvez pas utiliser la console de mixage pour spécifier une valeur excédant la plage variable du satellite DME.

Contrôle du satellite DME depuis un périphérique externe

Vous pouvez contrôler le satellite DME à distance depuis un contrôleur (de marque AMX ou Crestron, par exemple).

Prenez soin de régler correctement le commutateur DIP situé sur le panneau arrière du DME (page 16) en fonction du contrôleur distant . Ne réglez pas le commutateur DIP sur une autre position lorsque les appareils sont connectés afin d'éviter de les endommager.

Note

• Vous devez désigner le port utilisé pour le contrôle à distance depuis le DME Designer. Pour plus de détails sur la configuration de ce paramètre, reportez-vous au « Mode d'emploi du DME Designer ».
• Reportez-vous à la section « DME Remote Control Protocol Specifications » (Spécifications du protocole de contrôle à distance DME) sur le site web de Yamaha pour obtenir plus d'informations sur les protocoles de communication utilisés pour contrôler le satellite DME depuis un périphérique externe (de marque AMX ou Crestron, par exemple). http://www.yamahaproaudio.com/

Connexion EtherSound (connecteurs EtherSound)

Vous pouvez utiliser le connecteur EtherSound pour contrôler le préampli micro interne du satellite DME ou une autre fonctionnalité.

Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique

Vous pouvez à distance les paramètres de préampli micro interne d'une unité DME8i-ES ou DME4io-ES telle que la Yamaha PM5D ou DM2000.

Branchez à l'aide d'un câble D-sub à 9 broches à la carte MY16-ES64 et utilisez EtherSound pour effectuer les connexions entre la carte MY16-ES64 et les unités de la série DME. Utilisez un câble Ethernet branché aux connecteurs [NETWORK] pour effectuer les connexions entre les unités de la série DME.

Vous pouvez notamment contrôler le gain et l'alimentation fantôme (+48 V) depuis .

Note

• Vous ne pouvez connecter qu'une seule console de mixage à un groupe d'appareils.
• Vous pouvez connecter la console de mixage numérique à n'importe quelle unité de la série DME, qu'il s'agisse du maître ou d'un esclave.
• Les paramètres des signaux de commande sont effectués à l'aide du logiciel « AVS-ESMonitor » d'AuviTran. Pour les détails, reportez-vous au manuel du DME Designer.
• Le numéro d'ID de l'unité de la série DME contrôlée à distance doit être défini depuis le DME Designer. Pour plus de détails sur la configuration de ce paramètre, reportez-vous au « Mode d'emploi du DME Designer ».
• Si la connexion entre des unités de la série DME est interrompue, vous ne pourrez plus communiquer avec les unités dont le numéro d'ID suit le DME déconnecté.
• Pour plus de détails sur le contrôle des préamplis micro depuis une console de mixage numérique dépourvue de connecteur [REMOTE], reportez-vous au mode d'emploi de la console.

Connexion réseau (connecteurs [NETWORK])

Vous pouvez brancher un contrôleur tel que l'AMX ou le Crestron à des satellites DME via Ethernet et contrôler à distance plusieurs satellites DME.

Note

• Vous devez désigner le port utilisé pour le contrôle à distance depuis le DME Designer. Pour plus de détails sur la configuration de ce paramètre, reportez-vous au « Mode d'emploi du DME Designer ».
• Reportez-vous à la section « DME Remote Control Protocol Specifications » (Spécifications du protocole de contrôle à distance DME) sur le site web de Yamaha pour obtenir plus d'informations sur les protocoles de communication utilisés pour contrôler le satellite DME depuis un périphérique externe (de marque AMX ou Crestron, par exemple). http://www.yamahaproaudio.com/

Connexion GPI (connecteur GPI)

Vous pouvez brancher un périphérique GPI (General Purpose Interface), tel qu'un contrôleur GPI, aux connecteurs [GPI] du panneau arrière afin de transférer une série de signaux de commande. Vous pouvez également relier en option des panneaux de commande CP4SW, CP4SF et CP1SF via le connecteur GPI.

Le satellite DME est équipé d'une entrée GPI à 8 ports et d'une sortie GPI à 4 ports. Les bornes +V ont une tension de sortie de 5 V. La borne IN détecte tout changement de tension dans une plage de 0 V à 5 V. Les bornes OUT envoient un signal « L » ou « H » au niveau TTL.

Les paramètres de chaque entrée et sortie GPI sont définis via l'application DME Designer.

Des connecteurs Euroblock sont utilisés pour toutes les connexions des entrées et des sorties GPI. Les méthodes de connexion Euroblock sont décrites dans la section « Connexion de la prise Euroblock » à la page 25 de ce manuel.

Note

• Pour plus d'informations sur les panneaux de commande CP4SW, CP4SF et CP1SF, r CP4SW/CP4SF/CP1SF.
• Vous pouvez utiliser le DME Designer pour configurer le système de manière à pouvoir exécuter des opérations de rappel de scène et de contrôle des paramètres définis par l'utilisateur depuis des périphériques de contrôle GPI connectés. R DME Designer pour plus de détails.

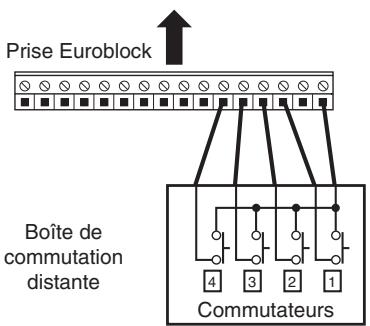

depuis une boîte de commutation. Connexion GPI.

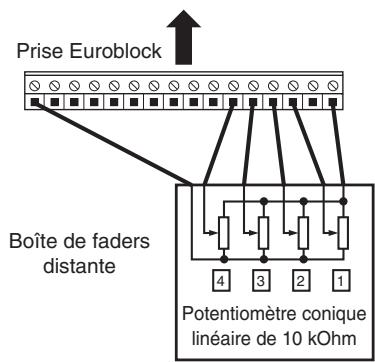

Exemple via un potentiomètre linéaire de 10 kOhm. Connexion GPI

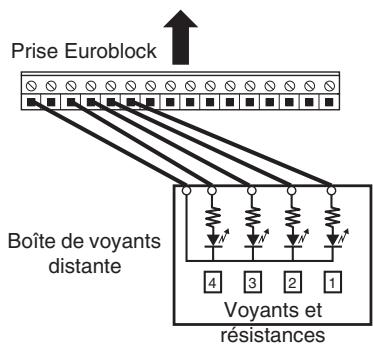

Exemple : Allumage des voyants situés sur les périphériques externes depuis le satellite DME. Connexion GPI.

Vérifiez que le courant entre les connecteurs [GPI] OUT et GND est inférieur à 16 mA.

Connecteur [GPI] du satellite DME

Connecteur [GPI] du satellite DME

Connecteur [GPI] du satellite DME

Note

Vous pouvez utiliser le DME Designer pour régler les paramètres de calibrage d'entrée du connecteur [GPI].

Initialisation du satellite DME

Vous pouvez initialiser la mémoire interne du satellite DME.

Sélectionnez un des types d'initialisation suivants :

Initialiser le DME

L'ensemble des scènes, des réglages de paramètres prédéfinis et des fichiers WAVE sont supprimés, à l'exception des composants et des fichiers enregistrés à l'aide de la fonction File Storage. Les valeurs par défaut des réglages Utility sont restaurées.

Supprimer toutes les données

L'ensemble des composants stockés, des scènes, des réglages de paramètres prédéfinis, des fichiers WAVE et des fichiers enregistrés à l'aide de la fonction File Storage sont supprimés. Les valeurs par défaut des réglages Utility sont restaurées. Utilisez ce type d'initialisation si les données internes sont endommagées ou corrompues. Après l'initialisation, transférez les composants nécessaires depuis le DME Designer.

1. Tandis que le satellite DME est hors tension, réglez le commutateur DIP du panneau arrêté sur la position suivante, puis mettez l'unité sous tension.

Initialiser le DME :

Effacer toutes les données :

Quatre voyants [PEAK] situés sur la rangée supérieure du panneau avant s'allument pendant la procédure d'initialisation. Quatre voyants [SIGNAL] situés sur la rangée inférieure du panneau avant clignotent lorsque la procédure d'initialisation est terminée. Quatre voyants [PEAK] situés sur la rangée inférieure du panneau avant clignotent en cas d'échec de la procédure d'initialisation.

Ne mettez PAS le satellite DME hors tension pendant l'initialisation afin d'éviter d'endommager le périphérique.

2. Une fois l'initialisation terminée, remettez le commutateur DIP dans sa position de départ (page 16), puis éteignez l'unité et rallumez-la.

Prenez soin de remettre le commutateur DIP sur sa position d'origine pour éviter d'endommager le périphérique.

Options

Les contrôleurs ICP1, CP4SW, CP1SF et CP4SF sont disponibles à titre d'options pour le contrôle externe à distance des unités de la série DME. L'ICP1 est connecté via Ethernet, tandis que le CP4SW, le CP1SF et le CP4SF sont reliés via l'interface GPI. Pour plus d'informations sur l'installation de votre panneau de commande et sa connexion à une unité de la série DME, reportez-vous au mode d'emploi fourni avec le panneau. Pour plus d'informations sur les paramètres, reportez-vous au mode d'emploi du DME Designer.

Ce contrôleur est raccordé à une unité de la série DME via Ethernet. De même que pour l , une adresse IP unique doit être attribuée à chaque contrôleur. Les données sont transmises et reçues par le biais de câbles Ethernet.

Vous pouvez attribuer et contrôler une fonction quelconque de l'ensemble d appartenant au même groupe d'appareils via le contrôleur.

Vous pouvez affecter jusqu'à quatre jeux de paramètres aux six touches de fonction (F1 - F6), situées au-dessus et en-dessous de l'écran LCD. Vous pouvez par ailleurs contrôler jusqu'à 24 paramètres en sélectionnant une page d'écran à l'aide de la touche [HOME] (Accueil).

Ces contrôleurs sont reliés aux unités de la série DME via les connecteurs [GPI]. Ils contrôlent uniquement les unités de la série DME auxquelles ils sont directement connectés. Les commutateurs des contrôleurs vous permettent d'activer et de désactiver les réglages des paramètres. Les voyants des commutateurs vous permettent quant à eux de vérifier l'état des paramètres. Enfin, les faders permettent de régler les valeurs des paramètres.

Dépannage

Le péripérisque ou les voyageants du panneau ne s'allume(nt) pas.	• Branchez le cordon d'alimentation correctement (page 7). • Vérifiez que le commutateur [POWER] est en position ON (page 15). • Si vous ne parvenez toujours pas àmettre le péripérisque sous tension, contactez votre revendeur Yamaha.
Aucune communication entre le satellite DME et le logiciel DME Designer.	• Branchez le cable correctement (page 18, 20). • Vérifiez que le pilote USB-MIDI a été correctement installé. • Si vous avez utilisé le connecteur [NETWORK] pour la connexion, vérifiez que vous avez configuré le DME-N Network Driver correctement. • Utilisez la version 3.0 ou supérieure du DME Designer. • ConfigUREZ le port.
Aucune entrée audio n'est présente.	• Branchez le cable correctement. • Vérifiez si des signaux sont reçus depuis un péripérisque externe. • Avez-vous utilisé le logiciel AVS-ESMonitor pour définir des paramètres EtherSound tels que l'acheminement des signaux? • Réglez le gain du préampli micro interne ou externe sur un niveau approprié.
Aucun son n'est émis.	• Branchez le cable correctement. • Avez-vous utilisé le logiciel AVS-ESMonitor pour définir des paramètres EtherSound tels que l'acheminement des signaux? • Vérifiez que le niveau de sortie configéré dans le DME Designer n'est pas trop faible. • Vérifiez que le paramètre Mute (Assourdir) du DME Designer est configuré sur Off. • Vous avez peut-être configuré une scène dans le DME Designer qui assourdit la sortie audio. • Vous avez peut-être essayé d'utiliser une configuration à 96 kHz, alors qu'elle ne prend pas en charge une telle puissance.
La scène sélectionnée change de manière inattendue.	• Utilisez le DME Designer pour vérifier les affectations de changement de programme MIDI. • Utilisez le DME Designer pour vérifier les affectations d'entrée GPI.
Transmission ou réception de messages MIDI impossible.	• Vérifiez que le péripérisque MIDI est sous tension. • Configurez le port MIDI correctement. • Configurez les canaux de réception et de transmission correctement.
Impossible de rappeler des scènes à l'aide des messages de changement de programme MIDI.	• Utilisez le DME Designer pour modifier la configuration de manière à ce que les messages de changement de programme MIDI seront reçus correctement. • Configurez les paramètres du tableau de changement de programme appropriés à l'aide du DME Designer.
Impossible de contrôleurs les paramètres à l'aide des messages de changement de commande MIDI.	• Utilisez le DME Designer pour configurer les paramètres correctement et autoriser la réception de messages de changement de commande. • Configurez les paramètres du tableau de changement de commande MIDI appropriés à l'aide du DME Designer.
Impossible d'éditer les paramètres à l'aide des messages de changement de paramètre MIDI.	• Utilisez le DME Designer pour configurer les paramètres correctement et autoriser la réception de messages de changement de paramètre. • Configurez les paramètres du tableau de changement de paramètre MIDI appropriés à l'aide du DME Designer.

Composant

Reportez-vous au mode d'emploi du DME Designer pour plus d'informations sur les différents composants.

1.1. Scene change (changement de scène)

Le rappel de scène est effectué lorsque des messages de sélection de banque MSB/LSB et de changement de programme MIDI sont reçus par le DME8i-ES/DME8o-ES/DME4io-ES.

Lorsque vous effectuez un rappel de scène via le DME Designer, les messages de sélection de banque MSB/LSB et de changement de programme MIDI sont également transmis par le DME8i-ES/DME8o-ES/DME4io-ES . Aucune transmission n'a lieu pendant le changement de configuration.

1.2 Parameter Control (Contrôle de paramètre)

Les messages de changement de commande et de changement de paramètre MIDI transmis au DME8i-ES/DME8o-ES/DME4io-ES peuvent être utilisés pour contrôler des paramètres .

Lorsque vous éditez un paramètre à l'aide du DME Designer, les messages de changement de commande et correspondants sont également transmis par le DME8i-ES/DME8o-ES/DME4io-ES .

Vous pouvez définir les affectations du « tableau de changement de programme MIDI », du « t tableau de changement de paramètre MIDI » à l'aide du DME Designer.

Reportez-vous au mode d'emploi du DME Designer pour plus de détails.

2. Flux de données MIDI

Détermine le fonctionnement MIDI de base. Utilisez le DME Designer pour configurer ce paramètre.

3.1 Host Select (Sélection de l'hôte)

Sélectionne le port d'entrée/sortie à utiliser pour la communication MIDI.

3.2 MIDI Tx Channel (Canal de transmission MIDI)

Spécifie le c (1 à 16).

3.3 MIDI Rx Channel (Canal de réception MIDI)

Sélectionne le canal de réception MIDI (1 - 16).

3.4 MIDI Tx Switch (Commutateur de transmission MIDI)

Program Change de changement de programme) : a sélection de banque MSB/LSB et de changement de programme.

Control Change Tx Switch (Commutateur de transmission de changement de commande): Active ou désactive la transmission de messages de changement de commande.

Parameter Change T transmission de changement de paramètre) paramètre.

3.5 MIDI Rx Switch (Commutateur de réception MIDI)

Program Change de changement de programme) sélection de banque MSB/LSB et de changement de programme.

Control commande) : Active ou désactive commande.

Parameter Change Rx Switch (Commutateur de réception de changement de paramètre) paramètre.

3.6 MIDI Omni Switch (Commutateur Omni MIDI)

Program Change omni de changement de programme) sélection de banque MSB/LSB et de changement de programme.

Control Change Omni Switch (Commutateur omni de changement de commande) changement de commande.

3.7 MIDI Echo Back Switch (Commutateur de retour d'écho MIDI)

Program Change du changement de programme) sélection de banque MSB/LSB et de changement de programme.

Control Change Echo Back Switch (Commutateur de return d'echo du changement de commande): Active ou désactive le return d'echo des messages de changement de commande.

Parameter paramètre) : Active ou désactive le return d'echo des messages de changement de paramètre.

Format des nombres

Les nombres se terminant par « h » sont au format hexadécimal et ceux se terminant par « b » au format binaire. Les lettres « A » à « F » dans les nombres hexadécimaux représentent les valeurs décimales 10 à 15. Les autres lettres minuscules (généralement « n » ou « x ») peuvent correspondre à n'importe quel nombre.

Tableau du format MIDI (Rx : réception, Tx : transmission)

	Commande	Rx/Tx	Fonction
Message de canaux	Control Change (Bnh)	Rx/Tx	Edition de paramètres
	Program Change (Cnn)	Rx/Tx	Rappel de scene
Message système en temps réel	TIMING CLOCK (F8h) (Synchronisation horloge)	Rx	Réception du signal d'horloge MIDI
	ACTIVE SENSING (FEh) (Détection active)	Rx	Contrôle du cable MIDI
Message exclusif système	Changement de paramètre	Rx/Tx	Edition de paramètres

Réception

Lorsque le paramètre « Program Change Rx Switch » es ont reçus sur le canal MIDI spécifié par le paramètre « MIDI Rx Channel ».

Si le paramètre « Program Change Omni Switch » est égalemen eront par contre reçus sur tous les canaux MIDI, quel que soit le réglage du paramètre « MIDI Rx Channel ».

Lorsque vous recevez un message , la scène attribuée au numéro de programme reçu dans le « Tableau MIDI » est rappelée.

La plage effective pour les programmes de sélection de banque et est la suivante :

Bank Select MSB:	0
Bank Select LSB:	0-7
Program Change No.:	0-127

Transmission

Lorsque le paramètre « Program Change Tx Switch » est activé et qu'une scène est modifiée depuis le DME Designer, le numéro est transmis en fonction des affectations du « Tableau de changement de programme MIDI » et du paramètre « MIDI Tx Channel ».

Si plusieurs numéros de changement de programme sont attribués à la même scène, le numéro de sélection de banque MSB/LSB et au numéro le plus bas est transmis.

Bank Select MSB

Status	Bnh (1101nnnnb)	Control Change
Data	00h (00000000b)	Control Change No. 0 (Bank Select MSB)
Data	nnh (0nnnnnnnb)	Control Value (Bank Select MSB No.)

Bank Select LSB

Status	Bnh (1101nnnnb)	Control Change
Data	20h (00100000b)	Control Change No. 32 (Bank Select LSB)
	nnh (0nnnnnnnb)	Control Value (Bank Select LSB No.)

Program Change

Status	Cnh (1100nnnnb)	Program Change
Data	nnh (0nnnnnnnb)	Program Change No. (0-127)

Réception

La communication MIDI est initialisée si aucune donnée n'est reçue dans les 300 ms suivant la réception (l'état actuel, etc., est effacé).

Active Sensing

Status

FEh (11111110b)

Active Sensing

Réception

Lorsque le paramètre « Control Change Rx Switch » es ont reçus sur le canal MIDI spécifié par le paramètre « MIDI Rx Channel ».

Si le paramètre « Control Change Omni Switch » est égalemen eront par contre reçus sur tous les canaux MIDI, quel que soit le réglage du paramètre « MIDI Rx Channel ».

La résolution du paramètre Control Change est de 128, quelle que soit la plage effective du paramètre.

Si vous souhaitez avoir un réglage plus fin, utilisez le paramètre Parameter Change.

Transmission

Lorsque le paramètre « Control Change Tx Switch » est activé et qu'un paramètre est modifié depuis le DME Designer, les données de changement de commande appropriées sont transmises en fonction des affectations du « Tableau de changement de commande MIDI » et du paramètre « MIDI Tx Channel ».

Reportez-vous à la section « Informations complémentaires 1 » pour obtenir des exemples de cas où plusieurs messages sont attribués à un paramètre unique.

Status	Bnh (1011nnnnb)	Control Change
Data	cch (0cccccccb)	Control Change No. (1-31,33-95,102-119)
	vvh (0vvvvvvvb)	Control Value (0-127)

Réception

Lorsque le paramètre « Parameter Change Rx Switch » est activé, les messages de changement de paramètre sont reçus sur le canal MIDI spécifié par le paramètre « Device ID (Rx Ch) ».

Transmission

Lorsque le paramètre « Parameter Change Tx Switch » est activé et qu'un paramètre est modifié depuis le DME Designer, les données de changement de paramètre appropriées sont transmises en fonction des affectations du « Tableau de changement de paramètre MIDI » et du paramètre « MIDI Tx Channel ».

1 » pour obtenir des exemples de cas où plusieurs messages sont attribués à un paramètre unique.

2 » pour plus d'informations sur la configuration des valeurs des données des paramètres.

Status	F0h (11110000b)	System Exclusive Message
ID No.	43h (01000011b)	Manufacturer's ID No.(YAMAHA)
DEVICE ID.	1xh (0001xxxxb)	Rx/Tx Channel (0-15)
GROUP ID.	3Eh (00111110b)	Digital Mixer
MODEL ID.	10h (00010000b)	Device Code (DME)
Parameter Address	aah (0aaaaaaab)	Parameter Address High
	aah (0aaaaaaab)	Parameter Address Low
Parameter Data Value	ddh (0dddddddd)	data 0
	ddh (0dddddddd)	data 1
	ddh (0dddddddd)	data 2
	ddh (0dddddddd)	data 3
	ddh (0dddddddd)	data 4
EOX	F7h (11110111b)	End of Exclusive

Informations complémentaires

Messages transmis lorsque plusieurs messages sont affectés au même paramètre.

Les messages de transmission MIDI du sont spécifiés via le « Tableau de changement de commande MIDI » et le « Tableau de changement de paramètre MIDI ».

(Vous pouvez configurer ces tableaux depuis le DME Designer.) Il est possible d'affecter plusieurs messages à un même paramètre, mais le DME8i-ES/DME8o-ES/DME4io-ES n'en transmettra qu'un seul.

Les messages transmis sont les suivants :

• Si un message de changement de commande et un message de changement de paramètre sont attribués au même paramètre, est transmis.
• Si plusieurs numéros de changement de commande sont attribués au même paramètre →
• Si plusieurs numéros de changement de paramètre sont attribués au même paramètre, le message de changement de paramètr

Informations complémentaires 2

Configuration des valeurs des données des paramètres des messag .

Les valeurs des paramètr sont exprimées sous forme de nombres entiers de 32 bits avec ou sans signe.

• Un bit de parité (positif : 0, négatif : 1) est ajouté avant le bit de valeur le plus significatif (bit 31).
• Les paramètres fractionnaires sont convertis en fonction du tableau des nombres entiers.
• Dans le cas de nombres entiers avec parité, les nombres négatifs sont exprimés en complément à deux.

bit0

bit1

bit2

bit3

bit4

bit5

bit6

bit7

bit8

bit9

bit10

bit11

bit12

bit13

bit14

bit15

bit16

bit17

bit18

bit20

bit21

data 0

data 1

data 2

data 3

data 4

Valeur décimale 1000 → Valeur hexadécimale 3E8h

Valeur décimale 1000 → Valeur hexadécimale FFFFFFFC18h (complément à 2 de 3E8h)

Les voyants [ERROR] et [PEAK] du panneau avant du satellite DME signalent des messages d'erreur et d'avertissement.

Messages d'erreur

Voyant		Erreur	Action
ClignotantAllumé	NetworkOUTPUTTXRX	PEAK PEAK PEAKPEAK signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signall	Une erreur système s'est produit.	Exécutez l'opération « Initiale DME», puis redémarrez le satellite. Si les voyans d'erreur continuent de signaler une erreur, exécutez « Delete All Data » . Si le problème persististe, consultez votre revendeur Yamaha.
ClignotantAllumé	NetworkOUTPUTTXRX	PEAK PEAK PEAKPEAK signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signall	Les donnéesées de la mémoire flash interne ont été effacées.	L'opération de mise à jour du micrologiciel a peut-être échoué. Utilisez le DME Designer pour exécuter l'opération de mise à jour de récapération. Si le problème persististe, consultez votre revendeur Yamaha.
ClignotantAllumé	NetworkOUTPUTTXRX	PEAK PEAK PEAKPEAK signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signall	La batterie interne est complètement déchargée ou n'a pas été installée.	Si vous mettez l'unité hors tension, les réglages actuels seront perdus et les valeurs par défaut seront réinitialisées. Arrêtez l'unité et contactez un revendeur Yamaha pour faire replacer la batterie.
ClignotantAllumé	NetworkOUTPUTTXRX	PEAK PEAK PEAKPEAK signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signall	Echec d'une tentative de rappel de scène.	Utilisez le DME Designer pour rappeler à nouveau la scène. Si le problème persististe, consultez votre revendeur Yamaha.
ClignotantAllumé	NetworkOUTPUTTXRX	PEAK PEAK PEAKPEAK signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signall	Aucun son n'est émis ou reçu ou le son est assourd i en raison de l'insuffisance des ressources DSP.	Cette erreur se produit parfois lorsque vous essayez de faire fonctionner une configuration à 96 kHz créé à l'aide d'une horloge de mots de 48 kHz. Pour faire fonctionner une configuration indépendamment du réglage de l'horloge de mots, utilisez le DME Designer pour creer une configuration à l'aide d'une horloge de mots paramétrée sur 96 kHz.
ClignotantAllumé	NetworkOUTPUTTXRX	PEAK PEAK PEAKPEAK signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signall	Le réseau ne communique pas correctement.	Branchez les cables Ethernet correctement et vérifie que les périhériques du réseau fonctionnement normalement.
ClignotantAllumé	NetworkOUTPUTTXRX	PEAK PEAK PEAKPEAK signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signal signall	Duplication des adresses IP.	Connectez l'ordinateur au satellite DME via USB, puis configurer une adresse IP unique.
ClignotantAllumé	NetworkOUTPUTTXRX	PEAK PEAK PEAKPEAK signal signal signal signal signal signal signal signal signal signal signall	Le satellite DME contient des données concernant un autre groupe d'appareils ou ne contient pas de données.	Envoyez des données correspondant à la configuration réelle des appareils depuis le DME Designer.

Messages d'avertissement

Voyant		Erreur	Action
Clignote-ment rapide	NETWORK	La batterie interne est presque déchargée. Vous risquez de perdre les données en mémoire.	Si vous mettez l'unité hors tension, les paramètres actuels seront perdus et leurs valeurs par défaut seront réinitialisées. Arrêtez l'unité et contactez un revendeur Yamaha pour faire replacer la batterie.
	MASTER
	ERROR
	OUTPUT
	RX	PEAK	PEAK
	RX	PEAK	PEAK
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR	PEAK	PEAK
	OUTPUT	PEAK	PEAK
	RX	PEAK	PEAK
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR	PEAK	PEAK
	OUTPUT	PEAK	PEAK
	RX	PEAK	PEAK
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR
	OUTPUT
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR
	OUTPUT
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR
	OUTPUT
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR	PEAK	PEAK
	OUTPUT
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR
	OUTPUT
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR
	OUTPUT
	Network	PEAK	PEAK
	MASTER	PEAK	PSIGNAL
	ERROR
	OUTPUT
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR
	OUTPUT
	Network	PEAK	PEAK
	MASTER	PEAK	PEAK
	ERROR
	OUTPUT
	Network	PEAK	PEAK

Caractéristiques techniques générales

Analog input characteristics

Input Terminals	GAIN	Actual Load Impedance	For Use With Nominal	Input Level		Connector
				Nominal	Max_before clip
< DME8i-ES>CH INPUT 1-8	-60dB	3kΩ	50-600Ω Mics & 600Ω Lines	-60dBu(0.775mV)	-40dBu(7.75mV)	EUROBLOCK(5.08mm pitch)
< DME4io-ES>CH INPUT 1-4	+10dB			+10dBu(2.45V)	+30dBu(24.5V)

Connecteur réseau (100Base-TX Ethernet, RJ-45)

Pin	Connection
1	TxD+
2	TxD-
3	RxD+
4	Unused
5	Unused
6	RxD-
7	Unused
8	Unused

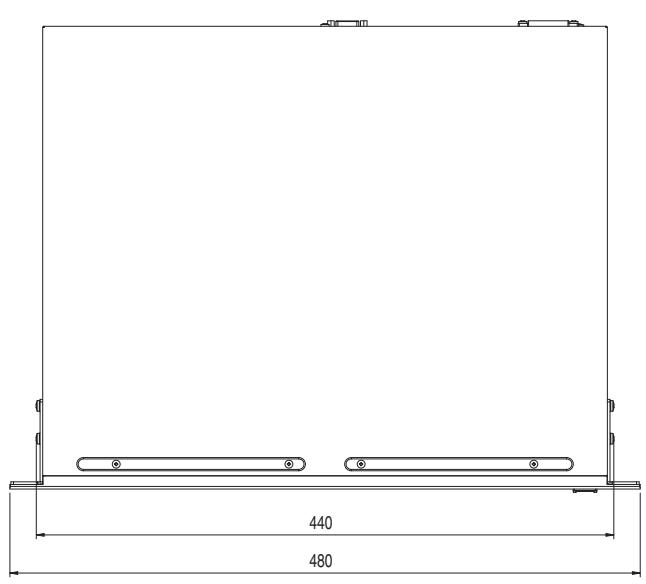

Dimensions

Unité : mm

• Les caractéristiques techniques et les descriptions du mode d'emploi ne sont données qu'à titre informatif. Yamaha Corp. se réserve le droit de modifier les produits et leurs caractéristiques techniques à tout moment et sans préavis. Étant donné que les caractéristiques techniques, les équipements et les options peuvent différer d'un pays à l'autre, veuillez vous adresser au distributeur Yamaha le plus proche.

Modèles européens

Informations pour l'acquéreur/utilisateur spécifiées dans les normes EN 55103-1 et EN 55103-2.

Courant de démarrage : 35 A

Conformité à l'environnement : E1, E2, E3 et E4.

Index

[AC IN], connecteur 16

Caractéristiques des entrées/sorties....42

Caractéristiques électriques 39

Caractéristiques techniques générales 39

Commutateur DIP 16

Composants 9

Configuration 9

Configuration de l'adresse IP 19

Connecteurs EtherSound 24, 28

Connexion à distance 26

Connexion audio analogique 25

Connexion audio numérique 24

Connexion de la prise Euroblock 25

Connexion Ethernet 20

Connexion EtherSound 28

Connexion GPI 30

Connexion USB

Dépannage 33

Dimensions 44

DME4io-ES 8

DME8i-ES 8

DME8o-ES 8

[ERROR], voyant 15

EtherSound [IN]/[OUT], connecteurs 17

Exemples de systèmes 12

Format des données MIDI

[GPI], connecteur 17

Groupe d'appareils 9

ICP1 32

Initialisation 31

Initialisation DME 31

[INPUT] & [OUTPUT], connecteurs 25

[INPUT], connecteurs 17

maître du groupe 9

[MASTER], voyant 14

Messages d'avertissement 38

Messages d'erreur

Messages d'erreur 38

Tableau de mise en œuvre MIDI 37

[NETWORK], connecteur 16, 43

[NETWORK], voyant 14

Octet 19

Options 32

[OUTPUT], connecteurs 17

Paramètres 9

Paramètres prédéfinis 9

Paramètres réseau 19

[PEAK], voyants 15

[POWER], commutateur 15

[POWER], voyant 15

Précautions à prendre en cas d'utilisation d'un appareil DME monté en rack

Raccordement des câbles droits et croisés

Région 9

Réglages des appareils maîtres et esclaves

[REMOTE], connecteur 17

RS-232C 16

RS-422 16

Scene 10

[SIGNAL], voyants 15

Touches définies par l'utilisateur (paramètres définis par l'utilisateur) 9

[TX/RX], voyant 15

Types de signaux 11

[USB], connecteur 14

Version du micrologiciel 7

Vis de mise à la terre 16

Zones 9

Pour plus de détails sur les produits, veuillez vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.

Yamaha Musique France

BP 70 - 77312 Marne-la-Vallée Cedex 2, France

Tel : [phone]

Yamaha Musica Italia S.P.A.

Combo Division

Viale Italia 88, 20020 Lainate (Milano), Italy

Tel: [phone]

Yamaha Música Ibérica, S. A.

Ctra. de la Coruña km 17,200, 28230

Las Rozas (Madrid), Spain

Tel: [phone]

Yamaha Scandinavia AB

J. A. Wettergrens Gata 1, Box 30053

S-400 43 Göteborg, Suède

Tél. : [phone]
