CDX-E410 - Lecteur CD YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Chaîne hi-fi
Fonctions principales	Amplificateur, tuner, lecteur CD
Compatibilité CD	CD audio standard
Radio	FM/AM
Puissance de sortie	Non précisé
Nombre de canaux	Stéréo (2 canaux)
Connectivité	Entrées audio analogiques
Sorties audio	Sortie haut-parleur
Affichage	Écran LCD
Alimentation	Secteur
Dimensions	Non précisé
Poids	Non précisé
Fonction télécommande	Oui
Formats audio supportés	CD audio
Fonction mémoire	Préréglages radio
Couleur	Gris/argenté

FOIRE AUX QUESTIONS - CDX-E410 YAMAHA

Comment puis-je résoudre un problème de lecture de CD sur le YAMAHA CDX-E410 ?

Assurez-vous que le CD est propre et exempt de rayures. Vérifiez également que le format du CD est pris en charge par le lecteur.

Que faire si le YAMAHA CDX-E410 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez un autre câble d'alimentation si nécessaire.

Comment puis-je ajuster le volume sur le YAMAHA CDX-E410 ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil ou la télécommande pour régler le volume.

Pourquoi le son est-il distordu lorsque je joue un CD ?

Cela peut être causé par un CD de mauvaise qualité ou endommagé. Essayez un autre CD pour voir si le problème persiste.

Comment réinitialiser le YAMAHA CDX-E410 aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'Open/Close' tout en le rallumant jusqu'à ce que le message de réinitialisation apparaisse.

Le lecteur ne reconnaît pas mon CD, que faire ?

Vérifiez que le CD est inséré correctement. Si le problème persiste, essayez un autre CD pour vérifier si le lecteur fonctionne correctement.

Comment connecter le YAMAHA CDX-E410 à un système audio ?

Utilisez des câbles RCA pour connecter les sorties audio du lecteur aux entrées audio de votre amplificateur ou système audio.

Y a-t-il un moyen de nettoyer le YAMAHA CDX-E410 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Pour l'intérieur, envisagez d'utiliser un disque de nettoyage de lentille.

Comment changer la source audio sur le YAMAHA CDX-E410 ?

Utilisez la télécommande ou le bouton 'Source' sur le panneau avant pour sélectionner la source audio souhaitée.

MODE D'EMPLOI CDX-E410 YAMAHA

1 Pour utiliser l'appareil au maximum de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence. 2 Installez cet ensemble (RX-E410 et CDX-E410) dans un endroit frais, bien aéré, sec et propre ; maintenez un espace d'au moins 10 cm au-dessus (sauf pour le CDX-E410), 10 cm à gauche et à droite et 10 cm à l'arrière de cet ensemble — veillez à ce qu'il soit à l'abri de la lumière du soleil, des sources de chaleur, des vibrations, des poussières, de l'humidité et du froid. 3 Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les parasites. 4 N'exposez pas l'appareil à des variations brutales de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil qui elle-même peut être responsable de choc électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle. 5 Évitez d'installer l'appareil dans un endroit où des objets peuvent tomber, ainsi que là où l'appareil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne placez pas:

• D'autres appareils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.
• Des objets se consumant (par exemple, une bougie) qui peuvent être responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.
• Des récipients contenant des liquides qui peuvent être à l'origine de secousse électrique ou de dommage à l'appareil.

6 Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherait l'évacuation de la chaleur. Toute augmentation de la température interne de l'appareil peut être responsable d'accidents, de dommage à l'appareil ou de blessure corporelle. 7 Ne branchez pas la fiche du cordon d'alimentation de l'appareil sur une prise secteur aussi longtemps que tous les raccordements n'ont pas été effectués. 8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagé. 9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons. 10 Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon. 11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre. 12 N'alimentez l'appareil qu'à partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. YAMAHA ne saurait être tenue responsable des dommages résultant de l'alimentation de l'appareil sous une tension autre que celle prescrite. 13 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service YAMAHA compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert, quelle que soit la raison.

14 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. 15 Lisez la section intitulée "Guide de dépannage" où figurent une liste d'erreurs de manipulation communes avant de conclure que l'appareil présente une anomalie de fonctionnement. 16 Avant de déplacer l'appareil, appuyez sur STANDBY/ON pour placer l'appareil en veille puis débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. 17 La condensation se forme lorsque la température ambianté change brusquement. En ce cas, débranchez la fiche du cordon d'alimentation et laissez l'appareil reposer. 18 La température de l'appareil peut augmenter en raison d'une utilisation prolongée. En ce cas, coupez l'alimentation de l'appareil et laissez-le au repos pour qu'il refroidisse. 19 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d'alimentation est facilement accessible.

Cet appareil n'est pas déconnecté du secteur tant qu'il reste branché à la prise de courant. Il se trouve alors "en veille". En mode veille, l'appareil consomme une très faible quantité de courant.

Avertissement

L'utilisation de commandes et l'emploi de réglages ou de méthodes autres que ceux décrits ci-dessous peuvent entraîner une exposition à un rayonnement dangereux.

DANGER

À partir du moment où cet appareil est alimenté par le secteur, n’approchez pas vos yeux de la découpe du tiroir, ni d’ailleurs des autres découpes, dans le but d’examiner l’intérieur du coffret.

Le laser de cet appareil peut émettre un rayonnement dépassant les limites de la classe I.

Avertissement

POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE SECousse ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Table des matières

Description 2 Accessoires fournis 2 Commandes et fonctions 3 Ampli-tuner (RX-E410) 3 Lecteur de CD (CDX-E410) 6 Boîtier de télécommande 8

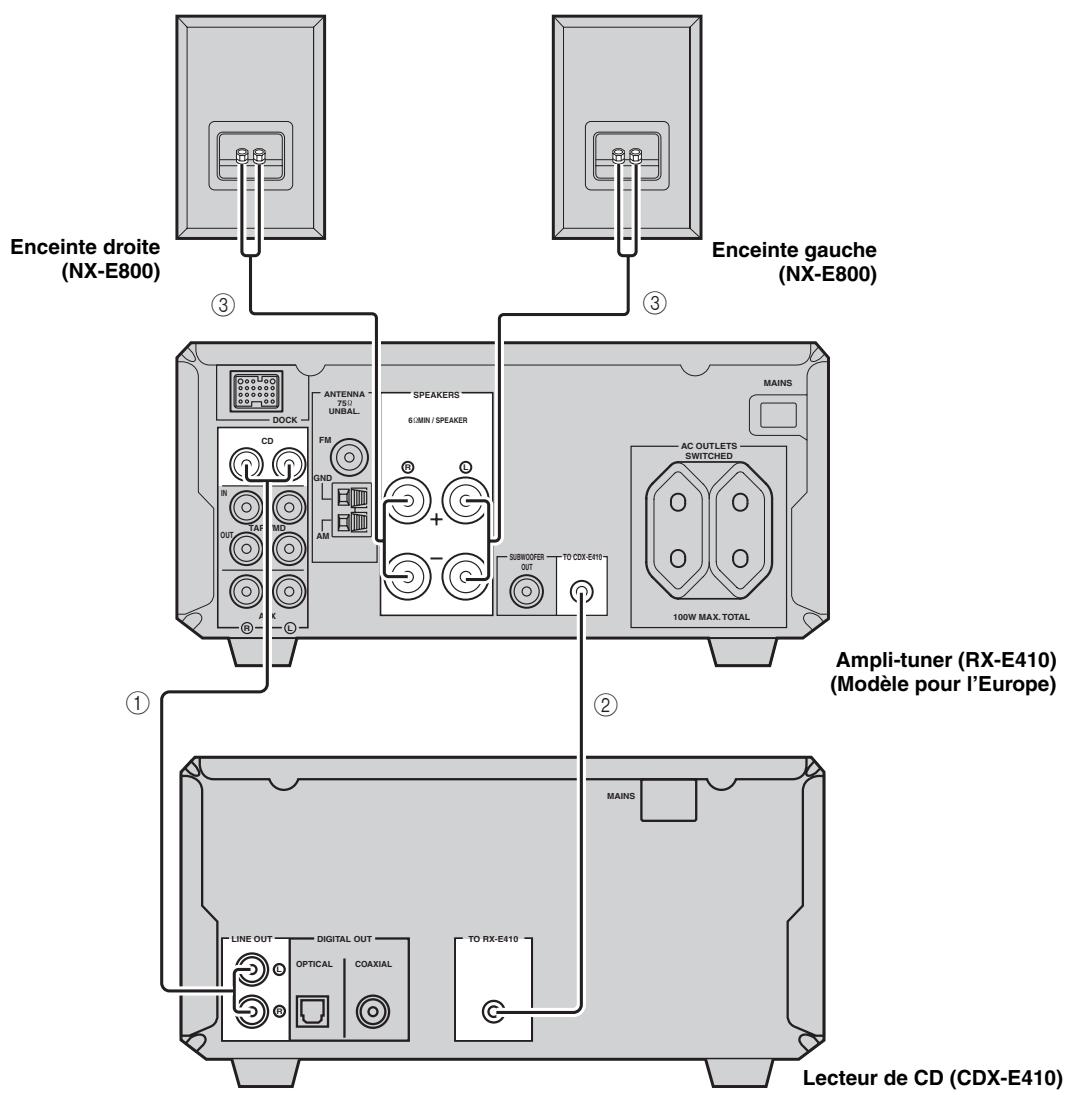

Raccordement du système 12 Raccordement des antennes 14 Raccordement de l'antenne cadre AM 14 Raccordement de l'antenne FM 14

Raccordement d'autres appareils 15

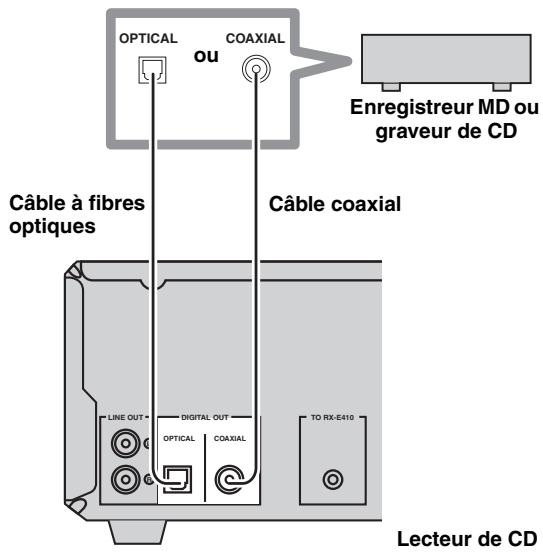

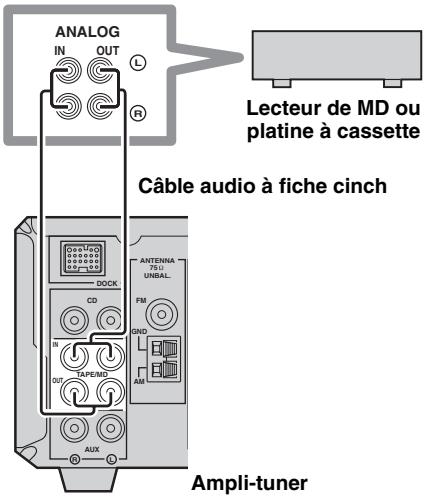

Raccordement d’un lecteur de MD ou d’une platine à cassette 15 Raccordement d’un enregistreur MD ou d’un graveur de CD 15 Raccordement d’une station universelle YAMAHA iPod 16 Raccordement des cordons d’alimentation....17 Réglage de l’horloge 18

Opérations de BASE

Fonctionnement de base de l'ampli-tuner 19 Changement des paramètres apparaissant sur l'afficheur de la face avant 20 Opérations de base pour la lecture de disque....21 Changement des informations concernant la lecture sur l'afficheur 22 Répetition de la lecture (Lecture répétée) 24 Lecture aléatoire (Lecture aléatoire) 24 Lecture dans un ordre donné (Lecture programme) 25

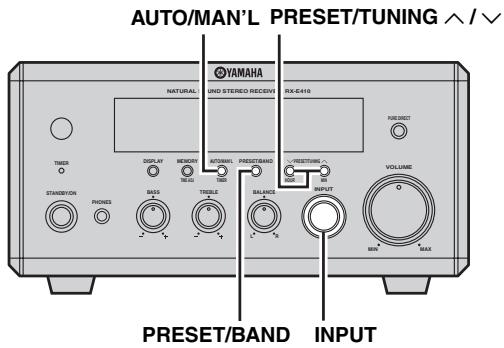

Opérations de syntonisation

Syntonisation FM/AM 26

Syntonisation automatique 26 Syntonisation manuelle 26 Mise en mémoire automatique des fréquences...... 27 Mise en mémoire manuelle des fréquences 27 Accord des stations présélectionnées 28

Syntonisation avec le système de diffusion de données radio (Modèles pour le

Royaume-Uni et l'Europe seulement) 29 Sélection d'une émission du système de diffusion de données radio 29 Affichage des informations du système de diffusion de données radio 30

AUTRES opérations

Réglage de la minuterie 32

Réglage de la minuterie de mise en service 32 Réglage de la minuterie de mise hors service 33

Réglage de la mise en veille automatique 34

Commande de la iPod 35

Opérations iPod disponibles 35 Utilisation d'un iPod 36

Informations complementairies

Guide de dépannage 38

Ampli-tuner (RX-E410) 38 Lecteur de CD (CDX-E410) 41 Boîtier de télécommande 41

Remarques sur les disques 42

Informations sur les disques 42 Manipulation des disques 42

Glossaire 43

Informations relatives aux signaux sonores 43 Droits d'auteur et logos 43

Caractéristiques techniques 44

Ampli-tuner (RX-E410)

• Puissance de sortie efficace maximale par voie 65W + 65W (DHT 1%, 1 kHz, 6Ω)
• Mise en mémoire de 40 stations FM/AM
• Borne de station iPod Mode Pure Direct

Lecteur de CD (CDX-E410)

• Lit les CD audio, les CD MP3 et les CD WMA.

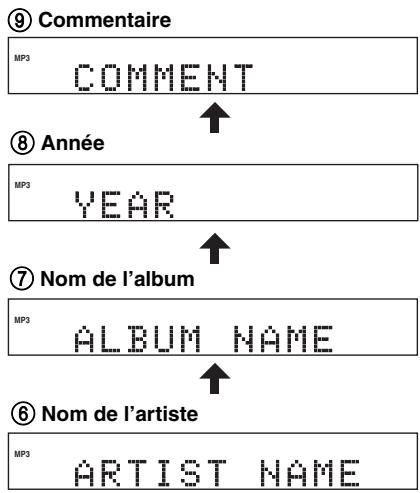

• Affichage des données écrites des CD
• Prises de sortie numérique optique et coaxiale

Quelques mots sur ce mode d'emploi

• Dans ce manuel, le "RX-E410" est indiqué par le terme "l'ampli-tuner" et le "CDX-E410" par le terme "lecteur CD".
• Ce manuel décrit comment effectuer les différentes opérations au moyen du boîtier de télécommande, sauf lorsque ce n'est pas possible. Certaines de ces opérations ne sont disponibles qu'avec les touches de la face avant.
• Le symbole appelle votre attention sur un conseil d'utilisation.
• Les remarques contiennent des informations importantes relatives à la sécurité et à l'utilisation de l'ensemble.
• Ce mode d'emploi a été imprimé avant la fabrication de l'appareil. Les caractéristiques et la présentation ont pu être modifiées à fin d'amélioration, etc. En cas de divergence entre le mode d'emploi et l'appareil, ce dernier prime.

Accessoires fournis

Cet ensemble doit vous être livré accompagné des accessoires suivants. Avant de raccorder ce système, assurez-vous que vous avez reçu tous les éléments suivants.

Boîtier de télécommande

Cable de commande du système (0,6 m)

Antenne intérieure FM

Antenne cadre AM

Câble audio à fiche cinch (1,5 m)

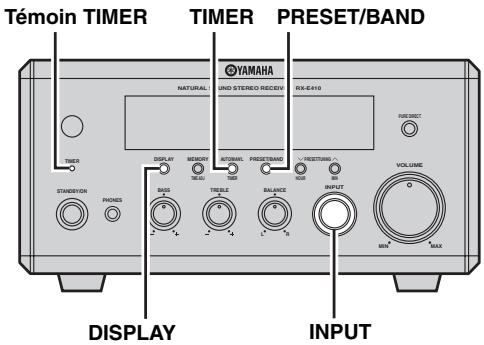

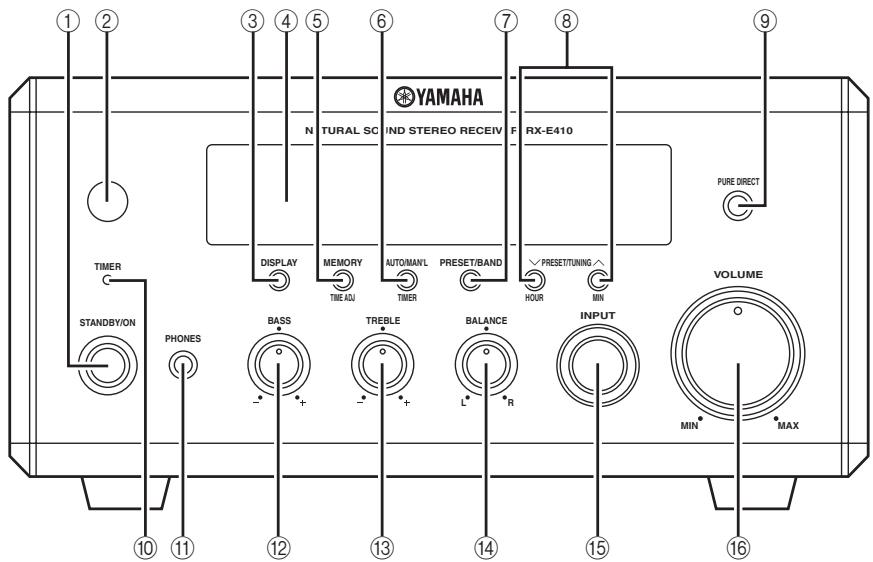

Face avant

Sert à mettre en service ou en veille l'ampli-tuner.

2 Capteur de télécommande

Il reçoit les signaux émis par le boîtier de télécommande.

Sert à changer les informations apparaissant sur l'afficheur de la face avant (voir page 20).

4 Afficheur de la face avant

Affiche les différentes informations, comme l'heure ou la fréquence radio.

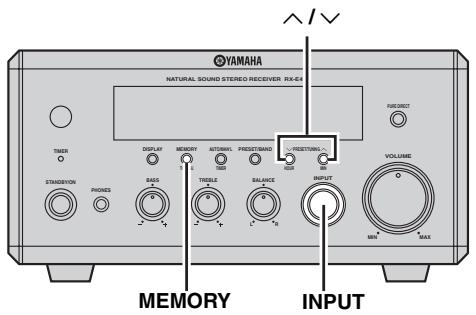

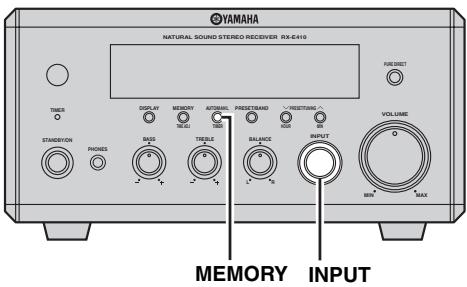

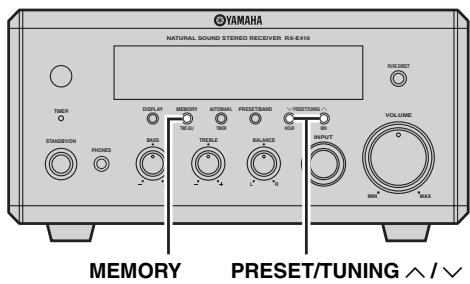

5 MEMORY (TIME ADJ)

• Sert à mesurer des fréquences en mémoire. Maintenez cette touche enfoncée pendant plus de 2 secondes pour la mise en mémoire automatique des stations radio (voir page 27).

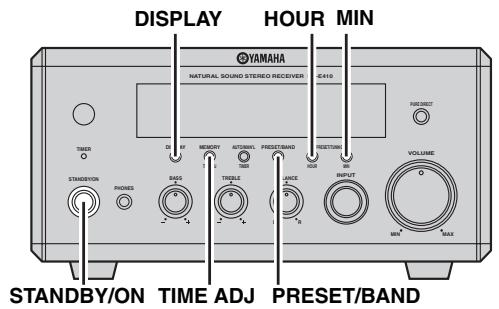

• Sert à régler l'heure avant d'utiliser la minuterie (voir page 18).

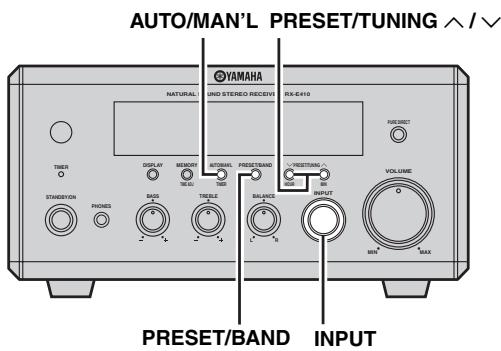

⑥ Auto/man'l (TIMER)

• Sert à sélectionner le mode de syntonisation automatique ou le mode de syntonisation manuel lorsque la radio est sélectionnée comme source d'entrée (voir page 26).
• Sert à activer ou désactiver la minuterie de mise en service (voir page 32).

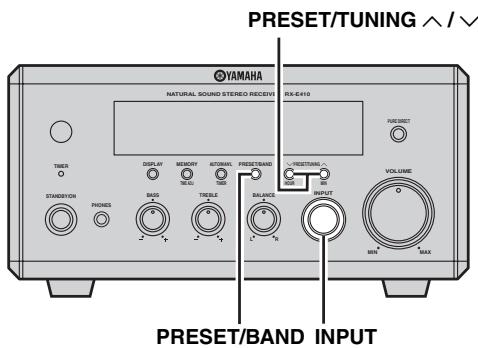

Sert à sélectionner la bande FM ou AM et le mode de mise en mémoire lorsque la radio est sélectionnée comme source d'entrée.

Sert à sélectionner la fréquence radio lorsque la radio est sélectionnée comme source.

Sert à mesurer en service ou hors service le mode Pure Direct (voir page 19).

10 Témoin TIMER

Ce témoin s'éclaire lorsque la minuterie de mise en service est active (voir page 32).

Les signaux audio sont présents sur cette prise destinée à l'écoute au casque.

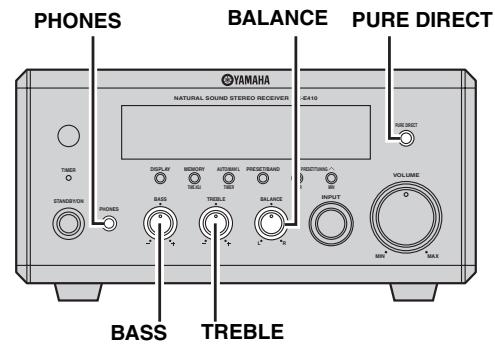

Sert à régler la réponse des basses fréquences (voir page 19).

13 TREBLE

Sert à régler la réponse des hautes fréquences (voir page 19).

14 Balance

Sert à régler le volume des enceintes gauche et droite (voir page 19).

Sert à sélectionner une source.

Sert à régler le volume.

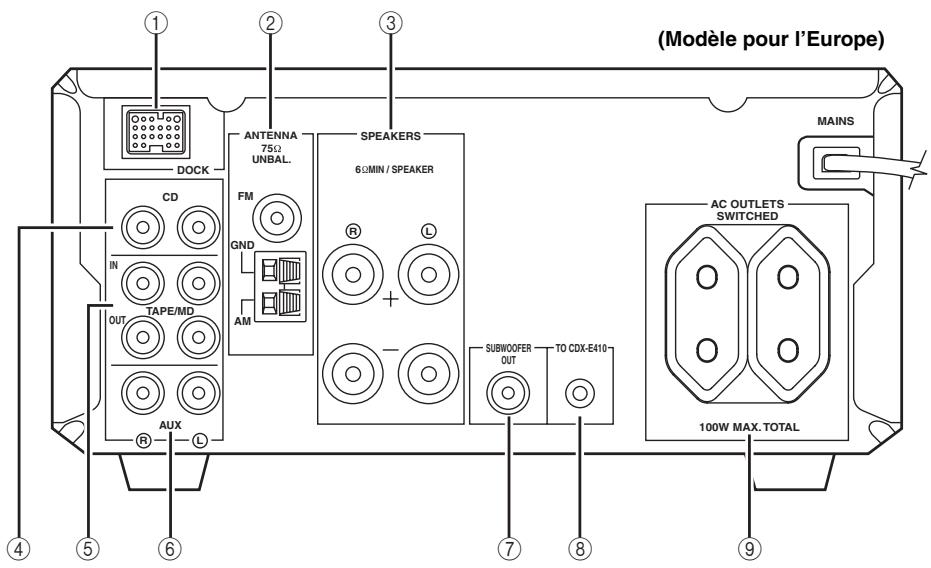

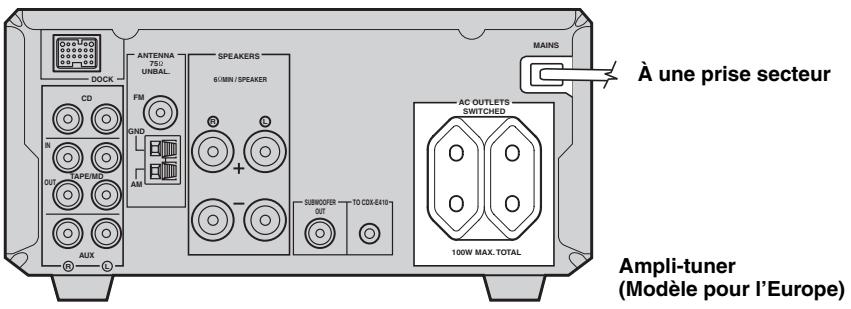

Panneau arrière

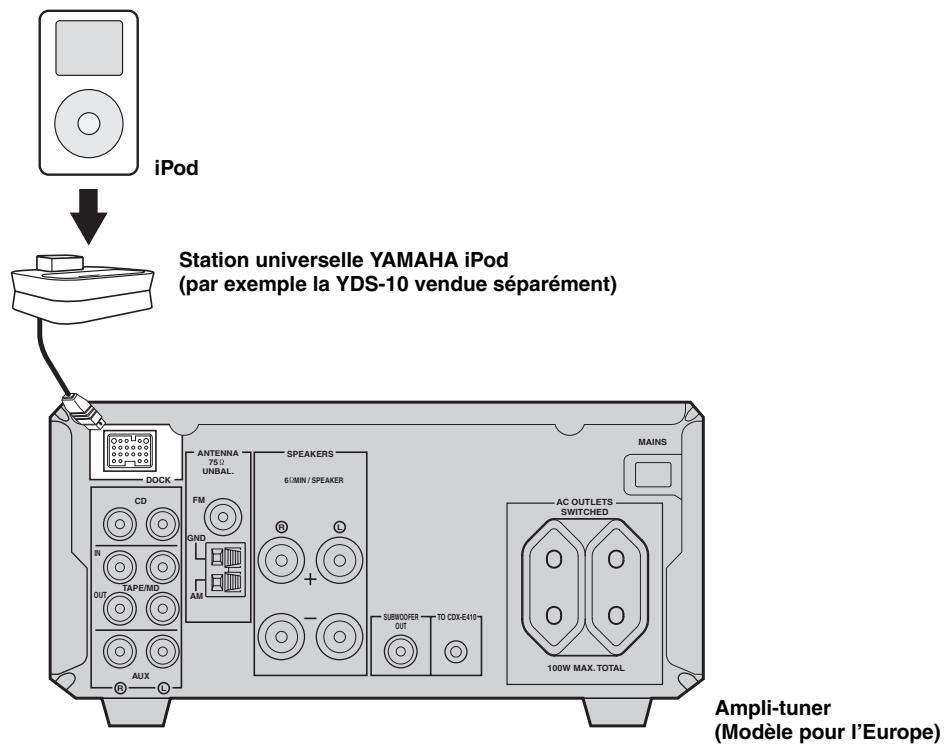

Cette borne sert à raccorder une station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) où vous pouvez poser votre iPod (voir page 16).

Bornes d'antenne

Voir page 14 pour ce qui concerne les raccordements.

Bornes d'enceinte

Voir page 13 pour ce qui concerne les raccordements.

Prises CD

Voir page 12 pour ce qui concerne les raccordements.

Voir page 15 pour ce qui concerne les raccordements.

Cette borne sert à raccorder un appareil auxiliaire.

Cette borne sert à raccorder le caisson de graves.

Prise de connexion du système (TO cdx-e410)

Voir page 12 pour ce qui concerne les raccordements.

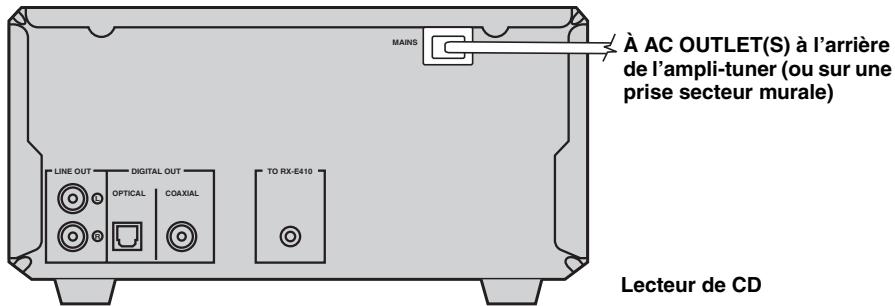

9 AC outlet(s)

Voir page 17 pour ce qui concerne les raccordements.

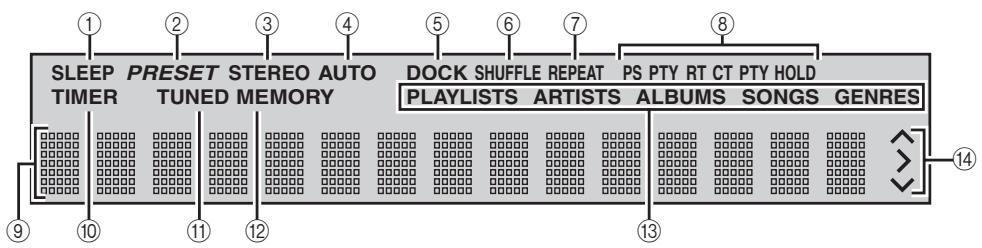

① Témoin SLEEP

Ce témoin s'éclaire lorsque la minuterie de mise hors service est active (voir page 33).

Ce témoin s'éclaire lorsque vous mettez des stations en mémoire manuellement (voir page 27).

(T3) témoin STEREO

Ce témoin s'allume lorsque l'ampli-tuner reçoit un signal puissant d'une émission FM stéréo.

Ce témoin s'éclaire lorsque l'ampli-tuner est réglé pour la symphonisation automatique (voir page 26).

5 Témoin DOCK

Ce témoin s'éclaire lorsque vous posez votre iPod sur une station universelle YAMAHA iPod (par exemple une YDS-10 vendue séparément) à condition qu'elle soit reliée à la borne DOCK de l'ampli-tuner (voir page 16).

Ce témoin s'éclaire lorsque vous mettez votre iPod en mode aléatoire.

7 Témoin REPEAT

Ce témoin s'éclaire lorsque vous mettez votre iPod en mode de répétition.

8 Indicateur du système de diffusion de données radio

Le nom du service proposé par la station du système de diffusion de données radio actuelle est indiqué.

Témoin PTY HOLD

Ce témoin s'éclaire pendant la recherche de station du système de diffusion de données radio dans le mode PTY SEEK (voir page 29).

9 Afficheur multifonction

Affiche les différentes informations, comme l'heure ou la fréquence radio.

10 Témoin TIMER

Clignote lorsque l'ampli-tuner est en mode de réglage de la minuterie de mise en service (voir page 32).

Ce témoin s'éclaire lorsqu'une station radio est accordée.

Ce témoin s'éclaire ou clignote lorsque vous mettez des stations en mémoire.

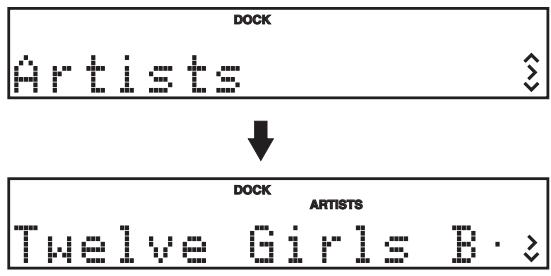

Témoins du menu ipod

Ces témoins indiquent le menu iPod actuellement sélectionné (voir page 36).

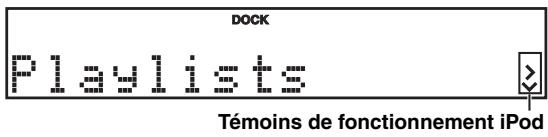

Témoins de fonctionnement ipod

Ces témoins indiquent les touches directionnelles disponibles lorsque le menu iPod est utilisé avec le mode de navigation (voir page 36).

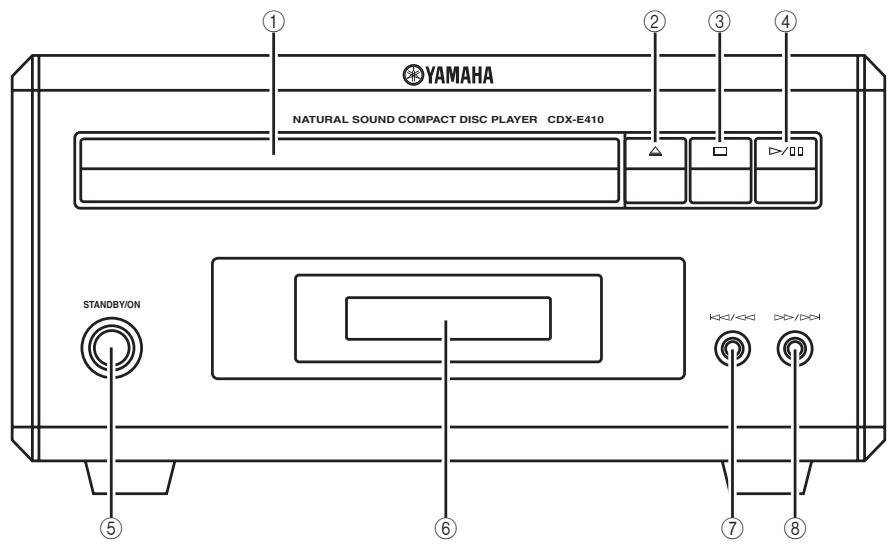

Face avant

Posez le disque dans ce tiroir.

Sert à ouvrir ou fermer le tiroir pour le disque.

Sert à arrêter la lecture (voir page 21).

Sert à démarrer la lecture ou à la mise en pause (voir page 21).

Sert à mettre en service ou en veille le lecteur de CD.

6 Afficheur de la face avant

Montre l'état actuel du lecteur de CD.

Accès au début de la plage actuelle. Maintenez la pression pour accélérer la recherche arrêté (voir page 21).

Localisation de la plage suivante. Maintenez la pression pour accélérer la recherche avant (voir page 21).

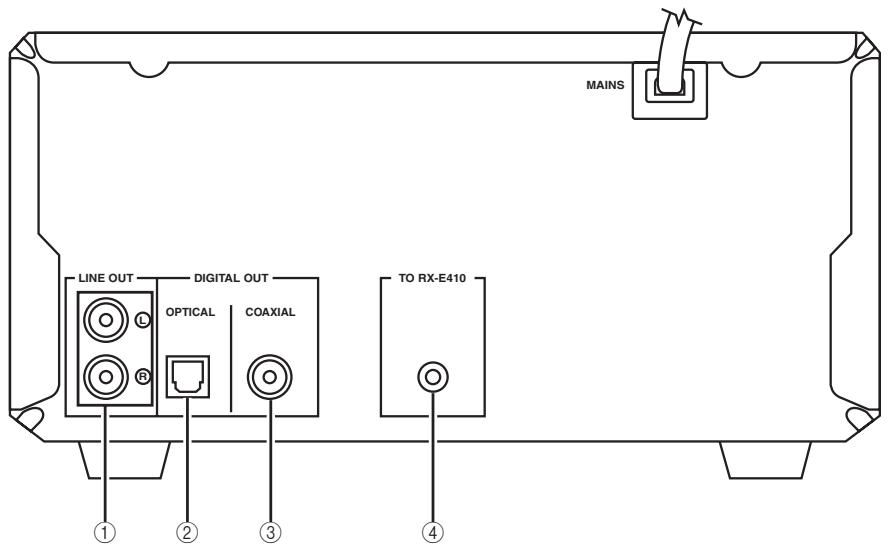

Panneau arrêté

Voir page 12 pour ce qui concerne les raccordements.

Prise optical

Voir page 15 pour ce qui concerne les raccordements.

③ Prise COAXIAL

Voir page 15 pour ce qui concerne les raccordements.

4 Prise de connexion du système (TO RX-E410)

Voir page 12 pour ce qui concerne les raccordements.

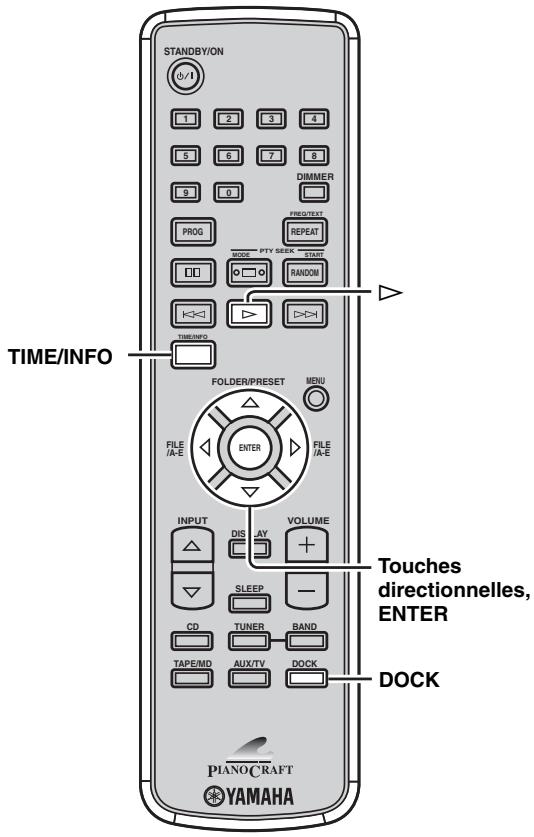

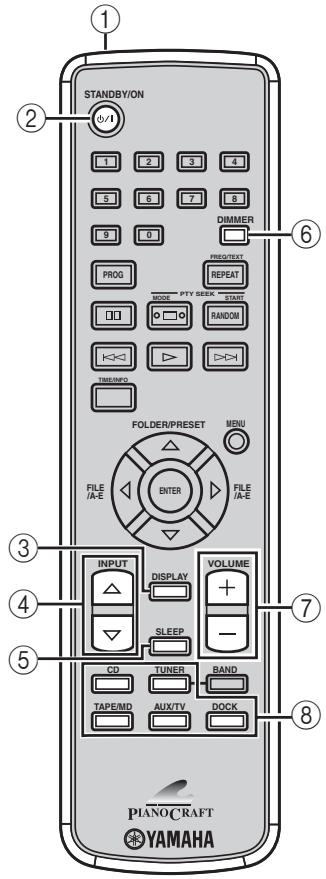

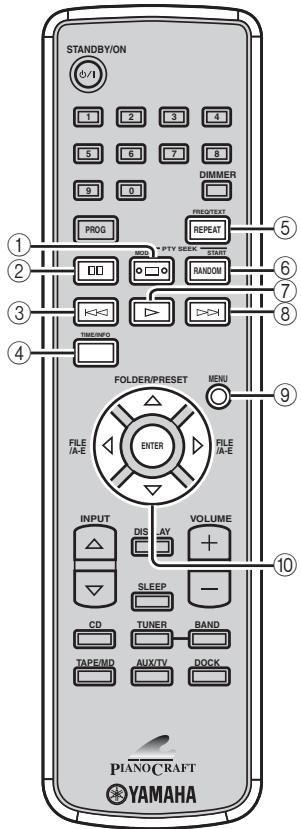

Fonctions communes

Ce boîtier de télécommande peut agir sur les composants du système PianoCraft (y compris sur les fonctions du tuner) et sur un iPod posé sur une station universelle iPod YAMAHA dans la mesure où celle-ci est reliée à l'ampli-tuner.

Pour agir sur le lecteur de CD, sur les fonctions du tuner ou sur un iPod avec le boîtier de télécommande, vous devez régler l'ampli-tuner sur le mode d'entrée correspondant.

Pour changer le mode d'entrée de l'ampli-tuner

Appuyez sur la touche de sélection d'entrée appropriée sur le boîtier de télécommande (ou sur INPUT de la face avant).

Le nom de la source d'entrée apparait sur l'afficheur de la face avant de l'ampli-tuner.

Voir "Opérations iPod disponibles" (voir page 35) pour la liste complète des fonctions du boîtier de télécommande agissant sur votre iPod.

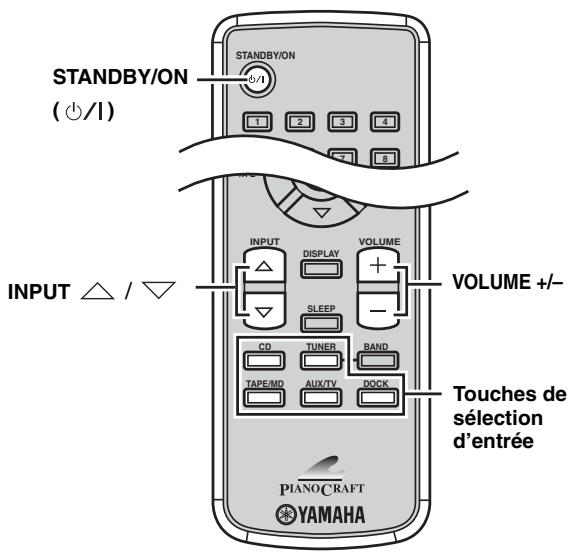

Opérations communes à tous les modes

Vous pouvez effectuer les opérations suivantes sur l'ampli-tuner quel que soit le mode dans lequel il se trouve.

Émetteur de signaux infrarouges

Il envoie des signaux à l'appareil sur lequel vous pouvez agir.

② STANDBY/ON ( / )

Sert à mesurer en service ou en veille l'ampli-tuner.

③ DISPLAY

Sert à changer les informations apparaissant sur l'afficheur de la face avant (voir page 20).

(4) INPUT △ / ▽

Sert à sélectionner la source d'entrée sur l'ampli-tuner.

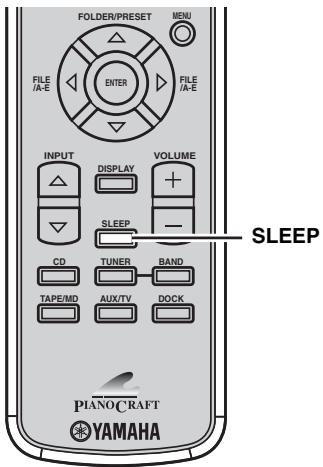

⑤ SLEEP

Sert à mettre la minuterie d'arrêt en service sur l'ampli­tude (voir page 33).

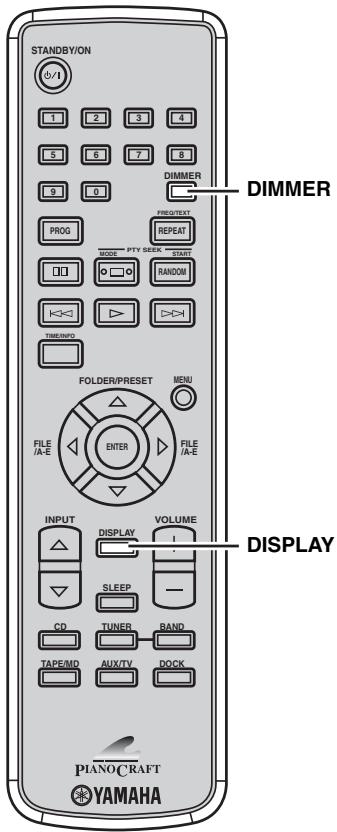

⑥ DIMMER

Sert à changer la luminosité de l'afficheur de la face avant de l'ampli-tuner (voir page 20).

⑦ VOLUME +/-

Sert à ajuster le volume général de l'ampli-tuner.

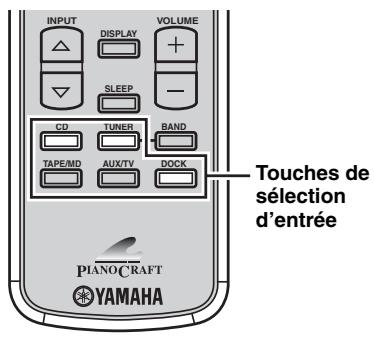

Touches de sélection d'entrée

Servent à sélectionner la source d'entrée sur l'ampli-tuner.

Les fonctions STANDBY/ON, DIMMER et SLEEP agissent aussi sur le lecteur de CD lorsqu'il est relié par le câble de commande du système (voir page 12).

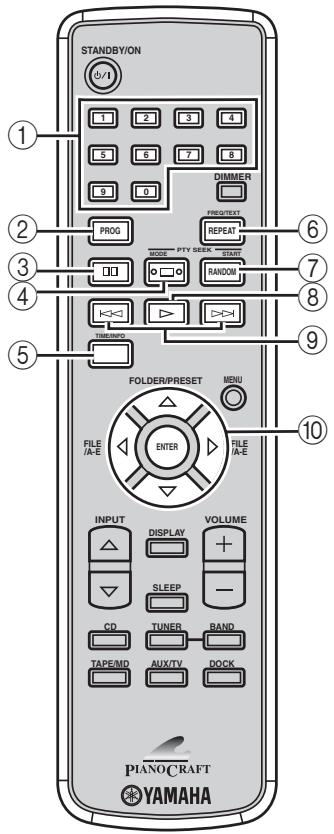

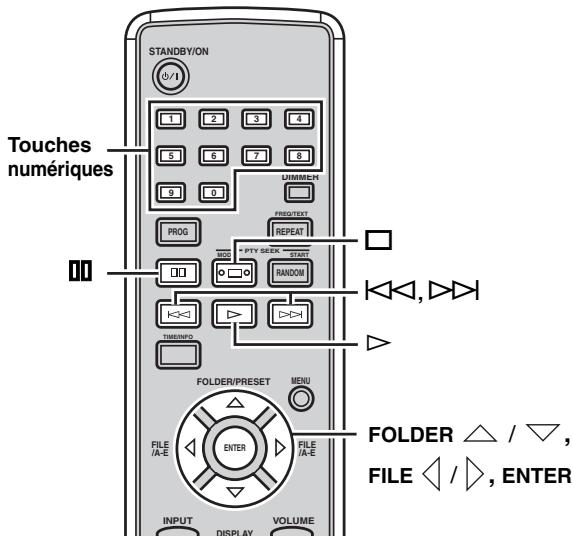

Opérations disponibles en mode CD

Vous pouvez effectuer les opérations suivantes sur le lecteur de CD s'il est relié à l'ampli-tuner par le câble de commande du système (voir page 12).

Appuyez sur CD pour permettre l'ampli-tuner en mode CD avant d'effectuer les opérations suivantes.

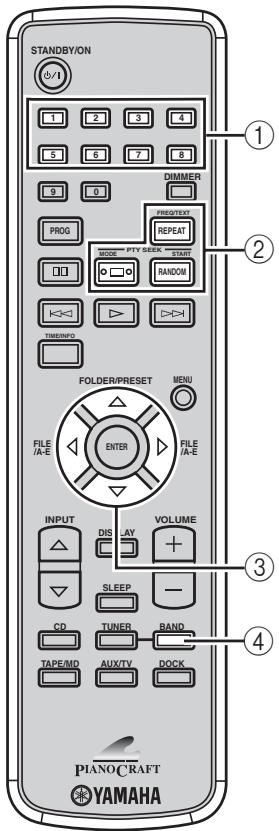

Touches numériques (1 à 9, 0)

Servent à spécifier les numéros de plages.

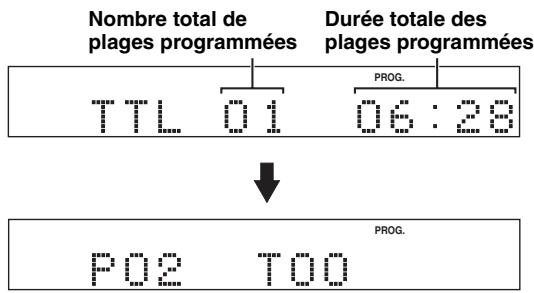

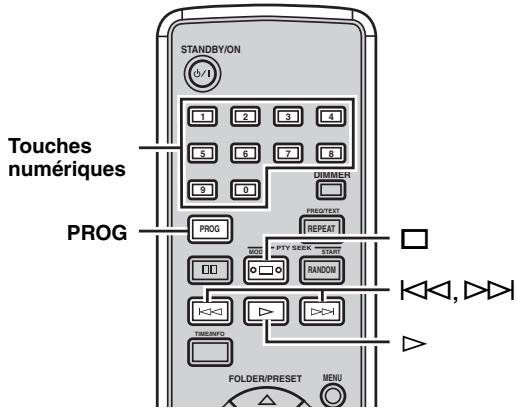

Sert à mesurer le lecteur de CD en mode de programmation des plages (voir page 25).

Sert à mettre la lecture en pause (voir page 21).

Sert à arrêter la lecture (voir page 21).

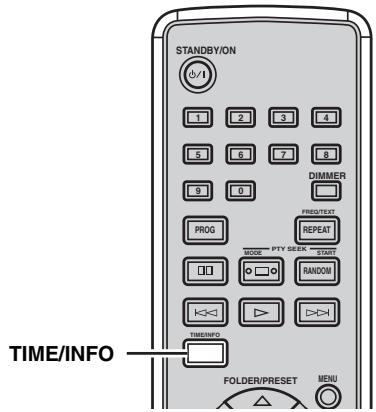

Sert à changer les informations apparaissant sur l'afficheur de la face avant du lecteur de CD (voir page 22).

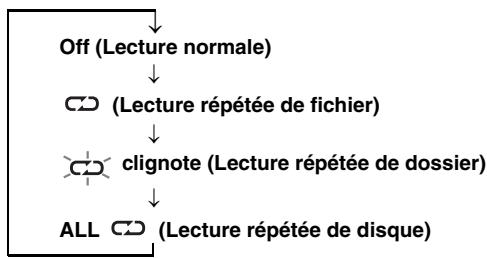

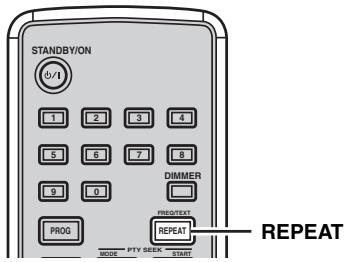

Sert à sélectionner la lecture répétée (voir page 24).

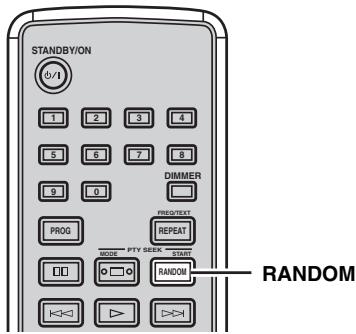

Sert à mettre en et hors service la lecture aléatoire (voir page 24).

Sert à démarrer la lecture (voir page 21).

Pour accéder au début de la plage actuelle ou de la plage suivante. Maintenez la pression du doigt sur l'une de ces touches pour effectuer une recherche rapide vers la fin ou le début du disque (voir page 21).

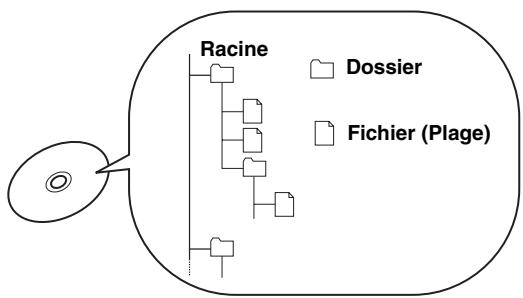

Appuyez sur FOLDER / pour sélectionner un dossier et sur FILE / pour sélectionner un fichier d'un disque MP3 ou WMA (voir page 21).

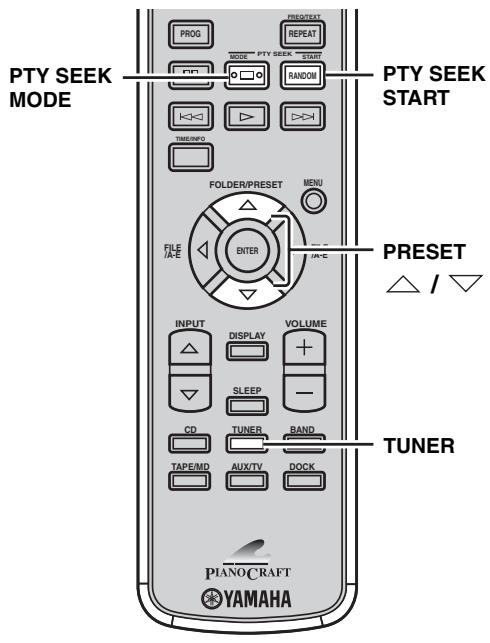

Opérations disponibles en mode TUNER

Les opérations suivantes sont disponibles pour l'ampli-tuner.

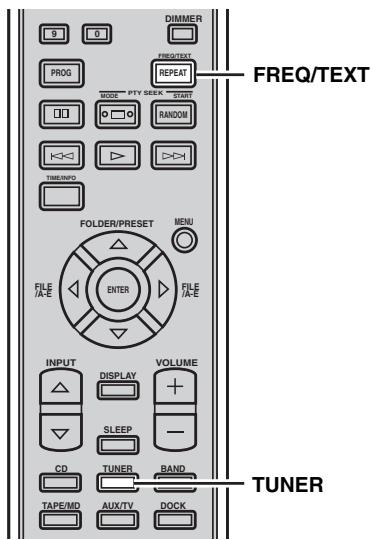

Appuyez sur TUNER pour permettre l'ampli-tuner en mode TUNER avant d'effectuer les opérations suivantes.

Touches numériques (1 à 8)

Servent à sélectionner un numéro de station préselectionnée (voir page 28).

2 Touches d'accord du système de diffusion de données radio

Sert à élire l'affichage du système de diffusion de données radio entre les modes PS, PTY, RT et CT (si la station offre des services de données correspondants) et l'indication de fréquence (voir page 30).

Sert à mettre l'ampli-tuner en mode PTY SEEK (voir page 29).

Sert à commander la recherche d'une station diffusant le type d'émission choisi grâce au mode PTY SEEK (voir page 29).

Appuyez sur A-E / pour sélectionner un groupe de stations préenregistrées (A à E) et sur PRESET / pour sélectionner un numéro de station préenregistrée (1 à 8) (voir page 28).

Sert à sélectionner le mode de réception radio FM ou AM, ou le mode de mise en mémoire.

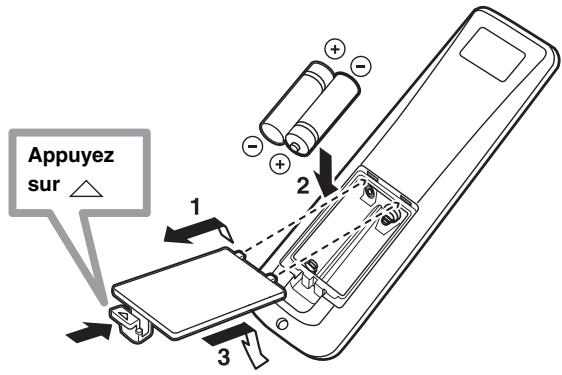

Mise en place des piles dans le boîtier de télécommande

1 Appuyez sur la marque située sur le couvercle du logement des piles et ouvrez le couvercle.

2 Introduisez les 2 piles fournies (AA, R06, UM-3) dans le logement.

Veillez à respecter les polarités indiquées dans le logement (+ et -).

3 Refermez le logement des piles.

Remarques

• N'utilisez pas tout à la fois une pile neuve et une pile usagée.
• N'utilisez pas, en même temps, des piles de type différent (par exemple, une pile alcaline et une pile au manganèse). Chaque type de pile possède des caractéristiques propres, même si la forme ou les dimensions sont identiques à un type.
• Lorsque les piles sont usées, retirez-les sans tarder du boîtier de télécommande pour éviter qu'elles n'explosent ou ne fuient.
• Mettez les piles au rebut conformément à la réglementation locale.
• Si une pile fuit, mettez-la immédiatement au rebut. Veillez à ce que l'électrolyte d'une pile ne vienne en contact ni avec votre peau ni avec un vêtement. Avant de mettre en place les piles, nettoyez leur logement.

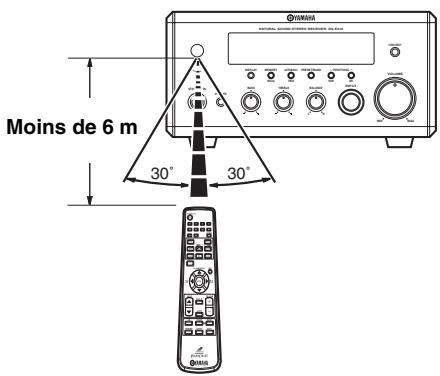

Utilisation du boîtier de télécommande

Utilisez le boîtier de télécommande à moins de 6m de l'appareil sur lequel vous voulez agir et orientez-le vers le capteur de télécommande (voir page 3).

Remarques

• Veillez à ne renverser aucun liquide sur le boîtier de télécommande.
• Ne laissez pas tomber le boîtier de télécommande.
• Ne conservez pas le boîtier de télécommande dans les endroits suivants:
• Chauds et humides, près d'un appareil de chauffage ou dans une salle de bains
• Très froids - Poussiéreux

Raccordement du système

Avant de raccorder le système, veuillez lire attentivement la procédure et les remarques. Pour de plus amples informations sur les enceintes (NX-E800), reportez-vous au mode d'emploi qui les accompagne.

Remarque

Ne raccordez le câble d'alimentation de l'ampli-tuner, du lecteur de CD ou des autres appareils à la prise secteur que lorsque tous les appareils sont raccordés.

Reliez les prises CD (L/R) de l'ampli-tuner aux prises LINE OUT (L/R) du lecteur de CD avec le câble audio à fiche cinch fourni. Reliez la prise de connexion du système (TO CDX-E410) sur l'ampli-tuner à la prise de connexion du système (TO RX-E410) sur le lecteur de CD avec le câble de commande du système fourni. Raccordez les bornes d'enceinte (G) de l'ampli-tuner aux bornes de l'enceinte gauche et les bornes d'enceintes (D) de l'ampli-tuner aux bornes de l'enceinte droite avec les câbles d'enceintes fournis avec la paire d'enceintes (NX-E800). Voir page 13 pour le détail.

• La connexion par le câble de commande du système permet de transmettre les signaux de commande de l'ampli-tuner au lecteur de CD.
• Si vous pouvez raccorder un amplificateur à entrée numérique au lieu du RX-E410, utilisez les prises DIGITAL OUT (COAXIAL ou OPTICAL) du lecteur de CD.

Remarques

Assurez-vous que l'enceinte gauche (L), l'enceinte droite (R), “+” (rouge) et “-” (noir) sont raccordées convenablement. Si le raccordement n'est pas effectué correctement, aucun son ne sortira des enceintes et si la polarité du raccordement des enceintes n'est pas respectée, la restitution du son sera peu naturelle et dénuée de graves. - Veillez à ce que les fils nus des enceintes ne puissent pas venir en contact, ni entre eux ni avec une pièce métallique de l'amplificateur. L'amplificateur et/ou les enceintes risqueraient d'être endommagés. - Si vous pouvez raccorder une autre paire d'enceintes au lieu des NX-E800, utilisez des enceintes de l'impédance indiquée sur le panneau arrière de l'amplificateur et blindées magnétique. Si les enceintes blindées magnétique devaient perturber l'image sur le moniteur, éloignez les enceintes du moniteur.

2 Dévissez la borne.

Rouge : positif (+) Noir : négatif (-)

3 Insérez le fil nu dans la borne.

Rouge: positif (+) Noir: négatif (-)

4 Vissez la borne pour assurer le maintien du conducteur.

Rouge : positif (+) Noir : négatif (-)

Raccordement des antennes

Pour utiliser la radio de l'ampli-tuner, raccordez les antennes AM et FM fournies aux bornes correspondantes. Si la réception des ondes est médiocre, ou encore si vous désirez l'améliorer, nous vous suggérons d'envisager l'emploi d'antennes extérieures. Pour de plus amples détails concernant cette question, veuillez consulter le revendeur YAMAHA ou un service après-vente.

Quelques mots sur la mise à la masse

Par souci de sécurité et pour que le brouillage soit minimum, reliez la prise GND de l'antenna à une bonne masse. Une masse peut être un pied de métal enfoncé dans un sol humide.

Fixez le support à la base de l'antenne.

Si vous désirez accrocher l'antenne sur un mur, le support est alors inutile.

Remarque

Selon le produit, la forme du taquet est différente de l'illustration.

6 Tenez l'antenne à l'écart de l'ampli-tuner et des câbles d'enceinte.

Lorsque vous souhaitez écouter la radio, orientez l'antenne dans la direction qui vous donne la meilleure réception.

Raccordement de l'antenne FM

1 Reliez l'antenne FM intérieure fournie à la prise FM de l'ampli-tuner.

2 Tenez l'antenne à l'écart de l'ampli-tuner et des câbles d'enceinte.

Raccordement d'autres appareils

Voulez raccorder différents appareils audio, par exemple un lecteur de MD, une platine à cassette ou une station universelle iPod YAMAHA à l'ampli-tuner. Vous pouvez aussi raccorder un enregistreur de MD ou un enregistreur de CD au lecteur de CD par les prises DIGITAL OUT. Pour de plus amples informations sur les appareils à raccorder, reportez-vous aux modes d'emploi qui les accompagnent.

Remarque

Ne raccordez le câble d'alimentation de l'ampli-tuner, du lecteur de CD ou des autres appareils à la prise secteur que lorsque tous les appareils sont raccordés.

Raccordement d'un lecteur de MD ou d'une platine à cassette

En raccordant un lecteur de MD ou une platine à cassette à l'ampli-tuner, vous pourrez écouter d'autres sources audio par l'intermédiaire de l'ampli-tuner.

1. Reliez les prises TAPE/MD IN (L/R) de l'ampli-tuner aux prises de sortie analogue d'un lecteur de MD ou d'une platine à cassette avec un câble audio à fiche cinch du commerce. 2. Pour enregistrer le son fourni par l'ampli-tuner, reliez les prises TAPE/MD OUT (L/R) de l'ampli-tuner aux prises d'entrée analogue d'un lecteur de MD ou d'une platine à cassette avec un câble audio à fiche cinch du commerce.

Raccordement d'un enregistreur MD ou d'un graveur de CD

Si vous raccordez un enregistrur de MD ou un enregistrur de CD au lecteur de CD par une liaison numérique, vous pourrez effectuer des enregistrements numériques.

Raccordez la prise DIGITAL OUT (COAXIAL ou OPTICAL) du lecteur de CD à l'entrée numérique (coaxiale ou optique) d'un enregistrateur de MD ou d'un enregistrateur de CD avec un câble coaxial ou optique du commerce.

Remarques

• Les prises DIGITAL OUT acceptent les signaux PCM.
• La prise DIGITAL OUT (OPTICAL) est conçue d'après les normes EIA. Pour réaliser une liaison numérique, utilisez un câble à fibres optiques conforme aux normes EIA.

Raccordement d'une station universelle YAMAHA ipod

L'ampli-tuner (RX-E410) est muni d'une borne DOCK sur le panneau arrêté qui permet de relier une station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparation) pour poser votre iPod et en contrôle la lecture avec le boîtier de télécommande fourni. Raccordez la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparation) à la borne DOCK sur le panneau arrêté de l'ampli-tuner avec le cable prévu à cet effet. Lorsque la station universelle YAMAHA iPod est raccordée, POSEZ VOIR iPod dessus.

Remarques

• Ne raccordez le câble d'alimentation de l'ampli-tuner, du lecteur de CD ou des autres appareils à la prise secteur que lorsque tous les appareils sont raccordés.
• Seuls le iPod (Click and Wheel), le iPod nano et le iPod mini sont pris en charge.
• Pour ce faire, vous avez besoin d'une station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparation) et du câble correspondant compatible avec la borne DOCK de l'ampli-tuner.
• Ne raccordez pas d'accessoires iPod (écouteurs, télécommande filaire ou émetteur FM) à votre iPod lorsqu'il est sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément).
• Les signaux audio ne seront pas transmis correctement si votre iPod n'est pas posé correctement sur la station universelle YAMAHA iPod (comme la YDS-10 vendue séparément) et celle-ci raccordée à la borne DOCK de l'ampli-tuner.
• Une fois que la liaison entre le iPod et l'ampli-tuner est terminée et l'ampli-tuner réglé sur le mode DOCK (voir page 8), "iPod connected" apparaît sur l'afficheur de la face avant. Si la connexion entre votre iPod et l'ampli-tuner n'est pas possible, un message apparaît sur l'afficheur de la face avant. Pour la liste complète des messages concernant les connexions, voir le paragraphe iPod dans "Guide de dépannage" à la page 38.
• La batterie de votre iPod se charge automatiquement lorsque votre iPod est sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) dans la mesure où celle-ci reliée à la borne DOCK de l'ampli-tuner et où l'ampli-tuner est en service.
• Selon le type de iPod utilisé, il peut être nécessaire d'insérer un des adaptateurs iPod fournis avec la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) dans la fente de la station avant de poser votre iPod.

Raccordement des cordons d'alimentation

Lorsque toutes les liaisons ont été effectuées, raccordez le câble d'alimentation du lecteur de CD à la borne AC OUTLET(S) à l'arrière de l'ampli-tuner (ou à une prise secteur murale si la borne AC OUTLET(S) n'est pas disponible) et branchez ensuite le câble d'alimentation de l'ampli-tuner sur une prise secteur.

AC outlet(s) (switched)

Modèle pour le Royaume-Uni 1 prise secteur

Autres modèles 2 prises secteur

Utilisez ces prises secteur pour alimenter lecteur CD ou les appareils connectés. Raccordez les câbles d'alimentation des autres appareils à ces prises. Ces prises sont alimentées sur le secteur lorsque l'ampli-tuner est en service. Pour le détail sur la puissance maximale ou la consommation totale des appareils pouvant être raccordés à ces prises, voir

"Caractéristiques techniques" à la page 44.

Réglement de l'horloge

Avant de commencer la lecture, effectuez les opérations suivantes pour régler l'heure sur l'ampli-tuner.

1 Appuyez sur standby/on sur la face avant de l'ampli-tuner pour le mettre en service.

L'afficheur de la face avant s'allume.

2 Appuyez sur display.

"Clock Time" apparaît sur l'afficheur de la face avant pendant quelques secondes, puis "Set Clock".

3 Appuyez sur TIME ADJ pendant environ deux secondes pour acceder au mode de regulation de l'horloge.

5 Pour avancer les minutes, appuyez plusieurs fois de suite sur MIN. Pour reculer les minutes, appuyez plusieurs fois de suite sur MIN tout en tenant PRESET/BAND enfoncé.

6 Appuyez une nouvelle fois sur TIME ADJ pour valider le réglage de l'heure.

"Adjusted" apparait sur l'afficheur de la face avant pendant quelques secondes et l'heure est indiquée.

Vous pousser sélectionner le format de 12 heures (Matin/Soir) ou le format de 24 heures en appuyant sur HOUR ou sur MIN lorsque l'heure est indiquée sur l'afficheur de la face avant.

Fonctionnement de base de l'ampli-tuner

Procédez de la façon suivante pour sélectionner une source et régler les paramètres du son sur l'ampli-tuner.

1 Appuyez sur standby/on pour permettre l'ampli-tuner en service.

Le lecteur CD est également mis en service par la connexion de commande du système (voir page 12). L'afficheur de la face avant s'allume.

Le système présente une fonction de veille automatique (voir page 34) par laquelle il est mis en veille si aucune opération n'est effectuée pendant 30 minutes quand l'ampli-tuner est réglé sur le mode d'entrée CD.

2 Appuyez sur une des touches de sélection d'entrée ou sur INPUT / pour sélectionner la source souhaitée.

3 Commencez la lecture sur l'appareil sélectionné, ou CHOISISSEZ une station de radio.

Pour de plus amples informations sur la lecture de disque, voir page 21 et sur la syntonisation, voir page 26.

4 Appuyez sur volume +/- pour régler le volume au niveau de sortie souhaité.

5 Tournez BASS, TREBLE ou BALANCE sur la face avant de l'ampli-tuner pour régler les paramètres suivants.

BASS: Sert à régler la réponse des basses fréquences.

TREBLE: Sert à régler la réponse des hautes fréquences.

BALANCE: Sert à régler le volume des enceintes gauche et droite.

Mode pure direct

Le mode Pure Direct ferme le circuit de réglage de la tonalité et permet d'écouter le son direct en haute fidélité des sources analogiques.

PURE DIRECT s'éclaire, et l'afficheur de la face avant s'assombrit automatiquement.

Remarques

• Lorsque le mode Pure Direct est activé, BASS, TREBLE et BALANCE ne sont pas disponibles.
• Si vous effectuez une opération quelconque quand le mode Pure Direct est activé, l'afficheur de la face avant s'allume brièvement pour signaler la commande puis redevient éteint.

Pour désactiver le mode pure direct

Appuyez une nouvelle fois sur PURE DIRECT pour que PURE DIRECT s’éteigne et l'afficheur de la face avant s’allume.

Pour utiliser le casque

Raccordez le casque à la prise PHONES. Vous pouvez écouter par un casque le son restitué normalement par les enceintes.

Changement des paramètres apparaissant sur l'afficheur de la face avant

Procédez de la façon suivante pour changer les paramètres apparaissant sur l'afficheur de la face avant de l'ampli-tuner.

Pour sélectionner le mode d'affichage

Vous pouvez changer les informations qui apparaissent sur l'afficheur de la face avant de l'ampli-tuner pour voir l'entrée actuelle ou bien l'heure.

Remarque

Vous ne pourrez pas afficher l'heure si elle n'est pas réglée (voir page 18).

Appuyez plusieurs fois de suite sur display pour sélectionner le mode d'affichage souhaité.

Chaque fois que vous appuyez sur la touche, l'affichage change de la façon suivante.

“Timer Input”, “ON Time” et “OFF Time” servent à régler la minuterie de mise en service (voir page 32).

Pour assombrir l'afficheur

Vous pouvez assombrir l'afficheur de la face avant de l'ampli-tuner. L'afficheur de la face avant du lecteur de CD s'assombrit dans la mesure où il est relié par le câble de commande du système (voir page 12). (La valeur par défaut est "DIMMER OFF".)

Pour revenir à la luminosité normale

Appuyez sur DIMMER pour sélectionner "DIMMER OFF".

Opérations de base pour la lecture de disque

Le lecteur de CD peut lire les CD audio, les CD MP3 et les CD WMA. Selon leur format, certains disques peuvent ne pas être compatibles avec le lecteur de CD. Avant de mettre un disque dans le lecteur de CD, vérifiez s'il est compatible avec le lecteur (voir page 42).

Remarque

Selon le disque, certaines opérations peuvent être différentes ou restreintes.

Pour commander la lecture

Appuyez sur lorsqu'un disque est inséré.

Si vous ouvrez le tiroir de disque en appuyant sur sur le panneau avant du lecteur de CD, vous pourrez aussi le fermer en appuyant sur, une touche numérique ou RANDOM autre. Dans ce cas, la lecture de disque commence automatiquement lorsque le plateau de disque est fermé.

Pour arrêter la lecture

Appuyez sur

Pour interrompre la lecture

Appuyez sur 10.

Pour reprendre la lecture normale, appuyez sur

Pour déplacer rapidement le capteur dans un sens ou dans l'autre

Pour atteindre le début du disque, appuyez sur et maintenez la touche enforcée.

Pour atteindre la fin du disque, appuyez sur et maintenez la touche enfoncée.

Pour sauter des plages

Pour revenir au début de la plage actuelle, appuyez sur Pour atteindre le début de la plage suivante, appuyez sur

Pour atteindre le début de la plage précédente, appuyez rapidement deux fois sur

Pour préciser la plage à décrire

Utilisez les touches numériques pour préciser le numéro de la plage que vous pouvez lire.

Exemple: Pour sélectionner le numéro de plage 8, appuyez sur 8 et attendez quelques secondes pour valider le 8, ou appuyez sur 0 puis sur 8.

Remarque

Le numéro de plage d'un disque MP3 ou WMA est calculé en fonction du disque, pas du dossier. Le numéro de chaque plage correspond donc à la suite des plages sur le disque.

Pour sélectionner un dossier/fichier pour un disque MP3 ou WMA

Pour sélectionner un dossier, appuyez sur FOLDER /.

Pour sélectionner un fichier, appuyez sur FILE / Pour commencer la lecture du dossier/fichier sélectionné, appuyez sur ENTER.

Vous pouvez lire les fichiers de format MP3 et WMA enregistrés sur un CD-R/RW de la même manière qu’un CD de musique. Le lecteur de CD traite les fichiers du disque comme des plages (voir ci-dessus).

Remarque

Selon les conditions d'enregistrement, et en particulier les réglages effectués, le lecteur de CD peut être dans l'incapacité de lire le disque, ou de lire les plages dans l'ordre où elles ont été gravées. Pour le détail sur la compatibilité des disques et du lecteur de CD, voir page 42.

Changement des informations concernant la lecture sur l'afficheur

Sert à changer les informations qui apparaissent sur l'afficheur de la face avant du lecteur de CD. Les informations disponibles dépendent du type de disque.

Appuyez plusieurs fois de suite sur time/info pendant la lecture d'un disque.

Chaque fois que vous appuyez sur la touche, l'affichage change comme indiqué dans "Informations concernant la lecture des CD audio" et "Informations concernant la lecture des disques MP3 et WMA".

Remarques

• Selon le disque, certaines informations peuvent ne pas apparaître.
• Certains caractères spéciaux ne s'afficheront pas correctement.

Informations concernant la lecture des CD audio

Les informations suivantes apparaissent pendant la lecture d'un CD audio. "Titre du disque", "Nom de l'artiste" et "Nom de la plage" dans le cas de CD TEXT seulement.

① Temps écoulé de la plage actuelle (Défaut) ② Temps restant de la plage actuelle

Durée totale du disque

(4) Temps restant sur le disque

⑦ Titre du disque ⑥ Nom de l'artiste

⑤ Nom de la plage

Informations concernant la lecture des disques MP3 et WMA

Les informations suivantes apparaissent pendant la lecture d'un disque MP3 ou WMA.

L'affichage défilant montre le titre de la chanson, le nom de l'artiste et le nom de l'album de l'élément sélectionné, dans cet ordre.

Répétition de la lecture (lecture répétée)

La lecture de l'objet sélectionné sur le disque peut être répétée.

1 Commencez la lecture du disque ou de la plage qui doit être répétée. 2 Appuyez sur REPEAT pour sélectionner le mode de répétition souhaité.

À chaque pression de la touche, le témoin du mode de lecture répété sur l'afficheur de la face avant du lecteur de CD change de la façon suivante.

Pour abandonner la lecture répétée

Appuyez plusieurs fois de suite sur REPEAT de sorte que le témoin de lecture répétée disparaisse de l'afficheur de la face avant.

Lecture aléatoire (lecture aléatoire)

Les plages peuvent être lues dans un ordre aléatoire.

Remarque

Pendant la lecture aléatoire d'un CD audio, le temps restant sur le disque ne peut pas être indiqué.

Lorsque le disque est inséré dans le lecteur de CD, appuyez sur RANDOM.

Le témoin RANDOM s'allume sur l'afficheur de la face avant du lecteur de CD et la lecture aléatoire commence.

Pour abandonner la lecture aléatoire

Appuyez sur RANDOM de façon que le témoin RANDOM de l'afficheur de la face avant s’éteigne.

Lecture dans un ordre donné (lecture programmée)

Vouspouvezprogrammerl'ordredelelecturede40plages enregistréessurundisque.

1 Lorsque le disque est inséré dans le lecteur de CD, appuyez sur PROG.

Le témoin PROG s'allume et l'affichage de programmation apparaît sur l'afficheur de la face avant du lecteur de CD.

2 Utilisez les touches numériques pour préciser le numéro de la plage que vous pouvez programmer.

Exemple : Pour sélectionner le nombre de plage 8, appuyez sur 8 et attendez quelques secondes pour valider le 8, ou appuyez sur 0 puis sur 8.

Le nombre total et la durée totale des plages programmées apparaissent pendant quelques secondes sur l'afficheur de la face avant, puis l'affichage de programmation réapparaît.

Dans le cas d'un disque MP3 ou WMA

Remarque

Le nombre total de plages programmées et la durée totale des plages programmées ne sont pas indiqués dans le cas d'un disque MP3 ou WMA.

Le numéro de plage d'un disque MP3 ou WMA est calculé en fonction du disque, pas du dossier. Le numéro attribué à chaque plage correspond à la suite sur le disque.

4 Pour terminer la programmation des plages, appuyez sur PROG.

L'affichage de programmation disparaît et les informations concernant la lecture de la première plage programmée apparaisent sur l'afficheur de la face avant.

Pour annuler l'ordre de la programmation

Lorsque la lecture est arrêtée, appuyez sur □.

Remarque

L'ordre de la programmation est également annulé lorsque vous ouvrez le plateau de disque ou mettez le lecteur de CD en mode de veille.

1 Lorsque la lecture est arrêtée, appuyez sur PROG.

L'affichage de programmation apparait sur l'afficheur de la face avant du lecteur de CD.

Syntonisation fm/am

Il existe 2 méthodes de syntonisation : syntonisation automatique et syntonisation manuelle. La syntonisation automatique est efficace lorsque les signaux captés sont puissants et qu'il n'existe aucun brouillage. Si le signal de la station que vous désirez écouter est peu puissant, effectuez une syntonisation manuelle. Vous pouvez aussi utiliser la syntonisation automatique et la syntonisation manuelle pour permettre en mémoire jusqu'à 40 stations (A1 à E8 : soit 8 périodes de préselection fois 5 groupes).

Syntonisation automatique

La syntonisation automatique est efficace lorsque les signaux captés sont puissants et qu'il n'est eagle brouillage.

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "TUNER" comme source. 2 Appuyez plusieurs fois de suite sur PRESET/ BAND pour sélectionner "FM" ou "AM".

L'ampli-tuner est en mode de préselection lorsque le témoin de préselection s'éclaire. Pour le détail, voir pages 27 et 28.

3 Appuyez sur AUTO/MANUEL de manière que le témoin AUTO de l'afficheur de la face avant s’éclaire. 4 Appuyez une fois sur PRESET/TUNING / pour activer la syntonisation automatique.

Lorsqu'une station est accordée, le témoin TUNED s'éclaire et la fréquence de cette station apparait sur l'afficheur de la face avant.

• Appuyez sur pour augmenter la fréquence de syntonisation.
• Appuyez sur pour diminuer la fréquence de syntonisation.

Syntonisation manuelle

Si le signal de la station que vous désirez écouter est peu puissant, effectuez une syntonisation manuelle.

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "TUNER" comme source. 2 Appuyez sur PRESET/BAND pour sélectionner "FM" ou "AM".

L'ampli-tuner est en mode de préselection lorsque le témoin de préselection s'éclaire. Pour le détail, voir pages 27 et 28.

3 Appuyez sur AUTO/MANUEL de façon que le témoin AUTO de l'afficheur de la face avant s’éteigne. 4 Appuyez sur PRESET/TUNING / pour effectuer manuellement la synchronisation sur la station désirée.

Maintenez la pression d'un doigt sur la touche pour poursuivre la recherche.

Mise en mémoire automatique des fréquences

Procédez de la manière ci-dessous pour préselectionner automatiquement les stations radio.

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "TUNER" comme source.

2 Appuyez plus de deux secondes sur MEMORY.

Les témoins AUTO et MEMORY clignotent sur l'afficheur de la face avant.

• La préselection automatique s'effectue de la fréquence inférieure vers la fréquence supérieure.
• L'ampli-tuner attribue automatiquement un numéro à chaque station détectée.

Remarque

Vous pouvez présélectionner jusqu'à 40 stations AM et FM avec la présélection automatique.

Mise en mémoire manuelle des fréquences

Vous pouvez ainsimettre40stations en mémoire manuellement (A1 à E8: soit 8 numérios de préselection fois5 groupes).

Réaliséz l'accord sur la station radio que vous pouvez préselectionner.

Voir page 26 pour de plus amples détails sur la syntonisation.

2 Appuyez sur MEMORY.

Le témoin MEMORY clignote sur l'afficheur de la face avant pendant 5 secondes environ.

3 Appuyez plusieurs fois de suite sur PRESET/TUNING / pour désirer un groupe de présélections (A à E) tandis que le témoin MEMORY clignote. 4 Appuyez plusieurs fois de suite sur PRESET/TUNING / pour désirer un numéro de préselection (1 à 8) tandis que le témoin MEMORY clignote. 5 Appuyez sur MEMORY lorsque le témoin MEMORY clignote.

Les témoins PRESET et MEMORY s'éclairent sur l'afficheur de la face.

Répétez les étapes 1 à 5 jusqu'à ce que les stations souhaitées soient présélectionnées.

Accord des stations présélectionnées

Vous pouvez accorder n'importe quelle station simplement en sélectionnant le numéro de préselection où elle a été préréglée (voir page 27).

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "TUNER" comme source. 2 Appuyez plusieurs fois de suite sur PRESET/ BAND de sorte que le témoin de préselection s'éclaire sur l'afficheur de la face avant. 3 Appuyez sur PRESET/TUNING / pour CHOISIR un groupe de stations présélectionner (A à E) et plusieurs fois de suite sur PRESET/TUNING / pour CHOISIR un numéro de station présélectionnée (1 à 8).

Vous soupez aussi utiliser le boîtier de télécommande pour accorder une station préselectionnée. Lorsque l'ampli-tuner est en mode TUNER (voir page 8), appuyez plusieurs fois de suite sur BAND pour sélectionner "PRESET". Pour désirer un groupe de stations préselectionnées (A à E), appuyez plusieurs fois de suite

sur A-E. Pour sélectionner un numéro de station présélectionnée (1 à 8), appuyez plusieurs fois de suite sur PRESET ou bien utilisez les touches numériques (1 à 8).

Syntonisation avec le système de diffusion de données radio (modèles pour le royaume-uni et l'europe seulement)

Le système de diffusion de données radio (modèles pour le Royaume-Uni et l'Europe seulement) est un système de transmission de données utilisé par les stations FM d'un grand nombre de pays. Les services du système de diffusion de données radio sont assurés par les stations d'un réseau. Cet appareil peut recevoir différents types de données via le système de diffusion de données radio, par exemple le nom de l'émission (PS), le type de l'émission diffusée (PTY), le message écrit (RT), l'heure (CT), les réseaux associés (EON).

Sélection d'une émission du système de diffusion de données radio

Cette fonction vous permet de sélectionner l'un des 15 types d'émissions du système de diffusion de données radio proposés et de rechercher toutes les stations proposées.

1 Mettez l'ampli-tuner en mode "FM".

Voir page 26 pour de plus amples détails sur la syntonisation.

2 Appuyez sur PTY SEEK mode pour permettre l'ampli-tuner en mode PTY SEEK.

Le témoin PTY et le nom du type d'émission clignotent sur l'afficheur de la face avant de l'ampli-tuner.

• Pour annuler le mode PTY SEEK, appuyez une nouvelle fois sur PTY SEEK MODE.
• Le mode PTY SEEK est automatiquement annulé si vous n'effectuez aucune opération pendant 20 secondes.

3 Appuyez plusieurs fois de suite sur PRESET △ / ∇ pour sélectionner le type d'émissions souhaité.

Le nom du type d’émissions sélectionné apparait sur l'afficheur de la face avant.

Type d'émissions	Descriptions
NEWS	Informations
AFFAIRS	Émissions à thème
INFO	Informations générales
SPORT	Sports
EDUCATE	Éducation
DRAMA	Drama (Pèce radiophonique)
CULTURE	Émissions culturelles
SCIENCE	Émissions scientifiques
VARIED	Émissions de variétés
POP M	Musique populaire
ROCK M	Musique Rock
M.O.R. M	Musique légère (écoute facile)
LIGHT M	Musique classique d'abord aisé
CLASSICS	Musique classique
OTHER M	Autres musiques

4 Appuyez sur PTY SEEK START pour rechercher les stations présélectionnées du système de diffusion des données radio disponibles.

Si une station diffusant le type de programme sélectionné est localisée, la recherche s'arrête et le nom de service de l'émission ainsi que le témoin PTY HOLD clignotent sur l'afficheur de la face avant. Si aucune station ne diffuse le type d'émission sélectionné, la fréquence actuellement sélectionnée apparait.

Pour arrêter la recherche de stations, appuyez une nouvelle fois sur PTY SEEK START.

Affichage des informations du système de diffusion de données radio

Cette fonction permet d'afficher les 4 types d'informations du système de diffusion de données radio suivants : PS (nom de l'émission), PTY (type de l'émission diffusée), RT (message écrit) et CT (heure). Le témoin s'éclaire sur l'afficheur de la face avant lorsque le mode correspondant est actif.

Remarques

• Vous pouvez sélectionner un des modes du système de diffusion de données radio lorsque le témoin du système de diffusion de données radio correspondant est éclairé sur l'afficheur de la face avant. Cet appareil ne recevra peut-être pas instantanément le système de diffusion de données radio de la station.
• Vous ne pouvez sélectionner que les modes du système de diffusion de données radio proposés par la station.
• Si les signaux reçus ne sont pas assez forts, l'appareil peut être incapable d'utiliser le système de diffusion de données radio. Le mode "RT" diffuse souvent un grand nombre de données qui ne peuvent pas toujours être affichées en même temps que d'autres modes du système de diffusion de données radio.
• Lorsque la réception est de mauvaise qualité, appuyez sur AUTO/MAN'L sur la face avant de l'ampli-tuner de sorte que le témoin AUTO disparaisse de l'afficheur de la face avant.
• Si le signal est affaibli par des interférences lorsque l'amplificateur reçoit le système de diffusion de données radio, il peut être soudainement coupé et dans ce cas "... WAIT" apparaitra sur l'afficheur de la face avant.
• Lorsque le mode "RT" est sélectionné, le nombre maximal de caractères alphanumériques pouvant être affichés s'élève à 64, symbole de l'umlaut compris. Les caractères ne pouvant pas être retranscrits sont remplacés par "_" (soulignement).

Tout en accordant une station du système de diffusion de données radio, appuyez plusieurs fois de suite sur FREQ/TEXT pour sélectionner le mode d'affichage du système de données radio souhaité.

• Sélectionnez "PS" pour afficher le nom de l'émission du système de diffusion de données radio actuellement reçue.
• Sélectionnez "PTY" pour afficher le type de l'émission du système de diffusion de données radio actuellement reçue.
• Sélectionnez "RT" pour afficher les messages concernant l'émission du système de diffusion de données radio actuelles reçue.
• Sélectionnez "CT" pour afficher l'heure actuelle.

Réglages CT (heure)

Vous pouvez utiliser les informations CT reçues par les émissions du système de diffusion de données radio pour régler l'heure sur l'ampli-tuner.

1 Tout en accordant une station du système de diffusion de données radio, appuyez plusieurs fois de suite sur DISPLAY pour que l'heure apparaisse sur l'afficheur de la face avant de l'ampli-tuner.

2 Appuyez une fois sur freq/text.

"CT → Clock" apparait sur l'afficheur de la face avant.

Appuyez plusieurs fois de suite sur PTY SEEK MODE pour sélectionner “CT→Clock” ou “Local CT”, puis appuyez sur PTY SEEK START pour sélectionner “ON” ou “OFF” comme réglage.

Spécifiez "ON" si vous voulez que les informations CT envoyées par les stations du système de diffusion des données radio soient utilisées pour régler l'heure sur l'ampli-tuner. (La valeur par défaut est "ON".)

Local CT

Spécifiez "ON" si les informations CT envoyées par les stations du système de diffusion de données radio doivent être mises à l'heure d'été. (La valeur par défaut est "ON".)

Appuyez sur FREQ/TEXT pour valider votre sélection.

Réglage de la minuterie

L'ampli-tuner présente deux types de minuteries : une minuterie de mise en service et une minuterie de mise hors service. La minuterie de mise en service allume automatiquement l'ampli-tuner ou le met en veille à l'heure spécifiée. La minuterie de mise hors service met l'ampli-tuner en veille dans le délai spécifique. Le lecteur de CD est mis également en service et ou en veille par la commande du système (voir page 12).

Réglage de la minuterie de mise en service

La minuterie de mise en service allume automatiquement l'ampli-tuner ou le met en veille à l'heure spécifiée. Vous pouvez aussi spécifier l'entrée qui sera sélectionnée par l'ampli-tuner lorsque la minuterie de mise en service s'activera.

Remarques

• Vous ne pourrez pas afficher la minuterie si l'heure n'a pas été réglée (voir page 18).
• Si vous ne touchez à aucune touche dans les 30 secondes qui suivent, un réglage avec des touches, le réglage effectué est annulé de la mémoire et l'affichage normal réapparaît.

Appuyez plusieurs fois de suite sur DISPLAY sur la face avant de l'ampli-tuner pour sélectionner "Timer Input".

Le témoin TIMER clignote sur l'afficheur de la face avant.

2 Tournez INPUT pour spécifier l'entrée qui sera sélectionnée par l'ampli-tuner lorsque la minuterie de mise en service s'activera.

Si vous sélectionnez "TUNER", vous pouvez ensuite désigner une gamme en appuyant sur PRESET/BAND. Pour désigner une station préselectionnée, effectuez les opérations 2 et 3 décrites dans "Accord des stations préselectionnées" (voir page 28).

3 Appuyez de nouveau sur DISPLAY pour sélectionner "ON Time". 4 Spécifiez l'heure de mise en service de l'ampli-tuner. Effectuez ensuite les opérations 4 et 5 dans "Réglage de l'horloge" (voir page 18) pour régler les heures et les minutes.

5 Appuyez une nouvelle fois sur DISPLAY pour sélectionner "OFF Time", puis spécifiez l'heure de mise hors service de l'ampli-tuner comme à l'étape 4. 6 Pour que l'ampli-tuner soit mis hors service par la minuterie, appuyez sur TIMER.

Le témoin TIMER s’éclaire. L’ampli-tuner sera automatiquement mis en service ou en veille à l’heure spécifique.

Si vous voulez que l'ampli-tuner soit mis hors service par "OFF Time", appuyez plusieurs fois de suite sur DISPLAY pour afficher l'heure sur l'afficheur de la face avant, puis appuyez sur TIMER. Le témoin TIMER s'éclaire sur l'afficheur de la face avant.

Pour activer ou désactiver la minuterie de mise en service

Appuyez sur TIMER sur la face avant quand l'heure est affichée ou l'ampli-tuner en veille.

Réglage de la minuterie de mise hors service

La minuterie de mise hors service met l'ampli-tuner en veille dans le délambda spécifié.

Appuyez plusieurs fois de suite sur SLEEP pour sélectionner le décalage souhaité.

Chaque fois que vous appuyez sur la touche, le délai change de la façon suivante.

Le témoin SLEEP s'éclaire sur l'afficheur de la face avant.

• La minuterie de mise hors service est annulée si l'ampli-tuner est mis en veille.
• Vous pouvez voir le temps restant sur l'afficheur de la face avant en appuyant une fois sur SLEEP lorsque la minuterie de mise hors service est activée.

Pour désactiver la minuterie de mise hors service

Appuyez plusieurs fois de suite sur SLEEP de façon à sélectionner "SLEEP OFF".

Réglage de la mise en veille automatique

Vous pouvez activer ou désactiver la veille automatique qui met automatiquement le système en veille si l'ampli-tuner est réglé sur l'entrée CD et aucune opération n'est effectuée pendant 30 minutes. (La valeur par défaut est "AUTO STANDBY ON").

Remarques

• Cette fonction n'agit pas sur l'ensemble du système si l'ampli-tuner et le lecteur de CD ne sont pas reliés correctement par le câble de commande du système fourni (voir page 12).
• Elle n'agit pas non plus sur l'ensemble du système pendant la lecture.

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "CD" comme source. 2 Appuyez sur MEMORY.

Le réglage actuel apparaît sur l'afficheur de la face avant de l'ampli-tuner pendant cinq secondes.

Lorsque le réglage actuel est indiqué sur l'afficheur de la face avant, appuyez sur ou pour sélectionner "AUTO STANDBY ON" ou "AUTO STANDBY OFF". Appuyez sur MEMORY ou attendez cinq secondes sans aucune opération pour valider le réglage.

Commande de la ipod

Avec le boîtier de télécommande, vous pouvez non seulement agir sur l'ampli-tuner (RX-E410) et le lecteur de CD (CDX-E410) mais aussi sur votre iPod dans la mesure où il est posé sur la station universelle iPod YAMAHA et celle-ci reliée à l'ampli-tuner.

Opérations disponibles en mode DOCK

Les opérations suivantes peuvent être effectuées pour le iPod raccordé à la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparation). Pour le détail sur les opérations iPod, voir “Utilisation d'un iPod” à la page 36.

Appuyez sur DOCK pour permettre l'ampli-tuner en mode DOCK avant d'effectuer les opérations suivantes.

Arrêt de la lecture.

Mise en pause de la lecture.

Localisation de la plage précédente. Maintenez la pression pour accélérer la recherche arrière.

Commutation entre le mode télécommande simple et le mode d'utilisation des menus.

Sélection de la lecture répétée pendant la lecture en mode d'utilisation des menus.

Sélection de la lecture aléatoire pendant la lecture en mode d'utilisation des menus.

Démarrage de la lecture.

Localisation de la plage suivante. Maintenez la pression pour accélérer la recherche avant.

9 MENU

Retour à la première page du menu iPod.

10 Touches directionnelles (ENTER)

Appuyez sur pour revenir à la première page du menu iPod.

Appuyez sur ou ∇ pour sélectionner un élément dans le groupe sélectionné.

Appuyez sur ou ENTER pour valider le groupe sélectionné. (Lorsque vous appuyez sur ENTER la lecture commence si un morceau est sélectionné.)

Utilisation d'un ipod

Lorsque vous posez votre iPod sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) reliée à la borne DOCK de cet appareil (voir page 16), vous pouvez utiliser le boîtier de télécommande pour écouter la musique enregistrée sur votre iPod. Vous pouvez avoir recours à l'afficheur de l'ampli-tuner (mode d'utilisation des menus) ou non (mode télécommande simple) pour agir sur les fonctions de votre iPod.

Remarques

• Seuls l'iPod (Click and Wheel), l'iPod nano et l'iPod mini sont pris en charge.
• Certaines fonctions risquent de ne pas être compatibles selon le mode ou la version du logiciel de votre iPod.

• Voir "Opérations iPod disponibles" (voir page 35) pour la liste complète des fonctions du boîtier de télécommande agissant sur votre iPod.
• Voir le paragraphe "iPod" dans "Guide de dépannage" (voir page 40) pour la liste complète des messages apparaissant sur l'afficheur de la face avant.

1 Appuyez sur DOCK pour sélectionner iPod comme source. 2 Appuyez sur TIME/INFO pour sélectionner soit le mode télécommande simple soit le mode d'utilisation des menus.

Mode de télécommande simple

• Affichez l'écran du iPod pour utiliser le menu.
• Faites fonctionner le iPod avec les commandes du iPod ou le boîtier de télécommande.

Mode d'utilisation des menus

• Regardez l'afficheur de la face avant de l'appareil pour utiliser le menu.
• Faites fonctionner le iPod avec le boîtier de télécommande fourni.
• Vous pouvez configurer les paramètres "Setup" du iPod.

Utilisez les touches directionnelles pour vous déplacer sur le menu iPod, puis appuyez sur ENTER pour écouter la chanson (ou le groupe) sélectionnée.

Pour le détail sur le fonctionnement du menu iPod dans le mode d'utilisation des menus, reportez-vous à "Mode d'utilisation des menus" (voir page 37).

Dans le mode de télécommande simple, vous pouvez aussi utiliser les commandes du iPod pour utiliser le menu.

Mode d'utilisation des menus

Dans le mode d'utilisation des menus, vous pouvez agir sur le menu iPod à l'aide de l'afficheur de la face avant. Vous pouvez aussi régler les paramètres "Setup" en utilisant les menus.

Remarque

Certains caractères ne peuvent pas être affichés sur l'afficheur de la face avant de l'ampli-tuner. Ces caractères sont remplacés par des soulignements "_".

Menu ipod

Playlists play list song list Songs song list Genres genre list artist list album list song list Composers composer list album list song list Setup setup menu

1 Sélectionnez le mode d'utilisation des menus (voir page 36).

La première page du menu iPod apparaît sur l'afficheur de la face avant.

Les témoins de fonctionnement iPod (voir page 5) indiquent les touches directionnelles disponibles à chaque étape.

2 Appuyez sur ou sur pour sélectionner le menu, puis appuyez sur ou sur ENTER pour accéder au menu sélectionné.

Le nom du premier élément enregistré dans le menu sélectionné apparait.

• Les témoins du menu iPod (voir page 5) indiquent le menu iPod actuellement sélectionné.
• Pour revenir à la première page du menu iPod, appuyez sur ou MENU.

3 Répétez l'étape 2 de manière à sélectionner l'élément souhaité, puis appuyez sur pour écouter l'élément souhaité (groupe ou chanson).

Si vous sélectionnez “Setup” à l'étape 2, appuyez sur △ ou ∨ pour sélectionner le menu de configuration souhaité, puis appuyez plusieurs fois de suite sur ENTER pour régler le paramètre.

Shuffle: Off, Songs (Lecture aléatoire de chansons), Albums (Lecture aléatoire d'albums)

Repeat: Off, One (Lecture répétée de chansons), ALL (Lecture répétée des groupes sélectionnés)

FL Scroll: Cont (Défilement en continu du nom de la chanson, réglage par défaut), Once (Défilement unique du nom de la chanson)

Lors de la lecture d'une plage (ou d'un groupe) dans le mode d'utilisation des menus, vous pouvez changer les informations qui apparaissent sur l'afficheur de la face avant (nom de la chanson, temps écoulé, nom de l'artiste, nom de l'album) en appuyant sur ou .

Guide de dépannage

Reportez-vous au tableau suivant si l'appareil ne fonctionne pas convenablement. Si l'anomalie constatée n'est pas mentionnée, ou encore si les actions correctives suggérées sont sans effet, mettez l'appareil hors service, débranchez la fiche du câble d'alimentation et prenez contact avec le revendeur ou le service après-vente de YAMAHA.

Généralités

Anomalies	Causes possibles	Actions correctives	Voir la page
L'ampli-tuner ne se met pas en service ou en veille lorsque vous appuyez sur la touche d'alimentation.	La fiche du cable d'alimentation n'est pas convenablement branchée, ou pas branchée du tout.	Branchez soignement le cable d'alimentation.	17
	Lampli-tuner a été soumis à une secousse électrique puissant (provoquee par exemple par un orage ou une décharge d'électricité statique).	Mettez l'ampli-tuner en veille, débranchez le cable d'alimentation puis rebranchez-le environ 30 secondes plus tard et utilisez l'ampli-tuner comme à l'accoutumée.	—
Absence de son	Les raccordements des cables d'entrée ou de sortie ne sont pas corrects.	Raccordez les cables comme il convient. Si l'anomalie persiste, il se peut que les cables soient défectueux.	12
	Aucune source convenable n'a été sélectionnée.	Sélectionnez la source appropriée avec le/selecteur INPUT sur la face avant (ou avec les touches de selection d'entrée sur le boîtier de télécommande).	—
	Les raccordements des enceintes sont défectueux.	Corriguez les raccordements.	13
	Le niveau de sortie est régle au minimum.	Augmentez le niveau de sortie.	—
	Les signaux transmis, par exemple ceux d'un CD-ROM, ne peuvent pas être reçus par l'ampli-tuner.	Choisissez une source dont les signaux peuvent être reproduits par l'ampli-tuner.	—
Lessons sont brusquement coupés.	La minuterie a mis l'ampli-tuner hors service.	Mettez l'ampli-tuner en service et repreneze la lecture.	—
Le son ne sort des enceintes que d'un côté.	Les raccordements des cables sont incorrects.	Raccordez les cables comme il convient. Si l'anomalie persiste, il se peut que les cables soient défectueux.	13
Un appeareil numérique ou un appeareil radiofréquence génére un brouillage.	L'ampli-tuner est trop proche de l'ordinateur numérique ou de l'ordinateil radiofréquence.	Éloignez l'ampli-tuner de celui qui est concerné.	—

Syntoniseur

Anomalies		Causes possibles	Actions correctives	Voir la page
FM	La réception FM en stéréophonie est parasitée.	Les caractéristiques des émissions FM stéréophoniques sont à l'origine de cette anomalie si l'émetteur est trop éloigné, ou encore si le niveau d'entree sur l'antenne est médiocre.	Vérifiez les raccordements de l'antenne.	14
			Tentez d'utiliser une antenne FM directionnelle de bonne qualité.	—
			Effectuez la syntonisation manuelle.	26
	La réception FM est mauvaise, même avec une antenne de bonne qualité.	L'appareil est soumis aux effets de trajets multiples.	Essayez de changer la position de l'antenne pour supprimer les trajets multiples.	—
	Il n'est pas possible d'effectuer la syntonisation automatique sur la station souhaitée.	La puissance captée est trop faible.	Tentez d'utiliser une antenne FM directionnelle de bonne qualité.	—
			Effectuez la syntonisation manuelle.	26
	La syntonisation sur les fréquences mises en mémoire est devenue impossible.	L'ampli-tuner a été hors tensionpendant une longue période.	Remettez des stations en mémoire.	27
AM	Il n'est pas possible d'effectuer la syntonisation automatique sur la station souhaitée.	Le signal capité est trop faible, ou les raccordements de l'antenne sont défectueux.	Resserrez les raccordements de l'antenne cadre AM et orientez-la pour que la réception soit aussi bonne que possible.	14
			Effectuez la syntonisation manuelle.	26
	Des craquements et des sifflements sont produits en permanence.	Ces bruits sont dus à des éclairs, ou aux lampes fluorescentes, aux moteurs électriques, aux thermostats et aux autres appar兼s de même nature.	Utilisez une antenne extérieure et une tresse de masse. Cela peut améliorer les choses mais il est souvent difficile de supprimer tous les bruits.	—
	Voues entendez des bruits sourds et des couinements.	Un téléviseur est utilisé à proximé.	Éloignez l'ampli-tuner du téléviseur.	—

Remarque

En cas d'erreur de transmission sans message sur l'afficheur de la face avant de l'ampli-tuner, vérifie les liaisons à votre iPod (voir page 16).

Message d'état	Causes possibles	Actions correctives	Voir la page
Loading...	L'ampli-tuner est en train de reconnaître la liaison de votre iPod.
	L'ampli-tuner est en train de receivevoir des listes de chansons de votre iPod.
Connect error	Il y a un obstacle entre votre iPod et l'ampli-tuner.	Mettez l'ampli-tuner hors service et rebranchez la station universelle YAMAHA iPod sur la borne DOCK de l'ampli-tuner.	16
		Essayez de réinitialiser votre iPod.	—
Unknown type	Le iPod utilisé n'est pas pris en charge par l'ampli-tuner.	Seuls le iPod (Click and Wheel), le iPod nano et le iPod mini sont pris en charge.	—
iPod connected	Votre iPod est posé correctement sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) raccordée à la borne DOCK de l'ampli-tuner, et la liaison entre le iPod et l'ampli-tuner est terminée.
Disconnected	Votre iPod a été retire de la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) raccordée à la borne DOCK de cet apparil.	Remettez Your iPod sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) raccordée à la borne DOCK de l'ampli-tuner.	16
Unable to play	Vous ne pouvez pas écouter les chansons enregistrées sur le iPod.	Assurez-vous que les chansons enregistrées sur votre iPod peuvent bien être lues sur cet apparil.	—
		Enregistrez sur votre iPod des fichiers pouvant être lus sur cet apparil.	—

Lecteur de CD (CDX-E410) Boîtier de télécommande

Anomalies	Causes possibles	Actions correctives	Voir la page
L'alimentation se coupe immédiatement après s'être établie.	La fiche du cable d'alimentation n'est pas convenablement branchée, ou pas branchée du tout.	Branchez soigneusement le cable d'alimentation.	17
Coupure subite d'alimentation pendant la lecture.	L'ampli-tuner s'est mis en veille parqu'il n'a reçu aucun signal de lecture durant 30 minutes du lecteur de CD par le cable de commande du système.	Vérifiez la connexion du cable de commande du système entre l'ampli-tuner et le lecteur CD.	12
Aucun son ou distorsion du son	La fréquence d'échantillonnage du fichier MP3 ou WMA n'est peut-être pas compatible avec le lecteur de CD.	Vérifiez la fréquence d'échantillonnage et le débit binaire du fichier MP3 ou WMA compatibles avec le lecteur de CD.	42
Pas de son sur la sortie numérique	Les cables numériques ne sont pas raccordés correctement.	Raccordez les cables numériques comme il convient.	15
	Le disque lu n'est peut-être pasCompatible avec le lecteur de CD.	Assurez-vous que ce disque est compatible avec le lecteur de CD.	42
La lecture de disque ne démarrre pas.	Youn utilisez peut-être un CD-R/RW qui n'est pas clôturé.	Clôturez le CD-R/RW.	—
	La face étiquetée du disque n'est peut-être pas orientée vers le haut.	Assurez-vous que la face étiquetée est bien orientée vers le haut.	—
	Le disque est peut-être défectueux.	Essayez de dire un autre disque. Si le problème n'apparait plus c'est que le disque était défectueux.	—
	Le disque MP3/WMA ne contient peut-être pas suffisamment de plages pour pouvoir être lu.	Assurez-vous que le disque MP3/WMA contient au moins 5 fichiers de musique MP3/WMA.	—
	La fréquence d'échantillonnage du fichier MP3 ou WMA n'est peut-être pasCompatible avec le lecteur de CD.	Vérifiez la fréquence d'échantillonnage et le débit binaire du fichier MP3 ou WMA compatibles avec le lecteur de CD.	42
Le lecteur de CD ne lit pas les CD.	La lentille du disque est peut-être sale.	Utilisez un produit de nettoyage pour nettoyer la lentille.	42

Anomalies	Causes possibles	Actions correctives	Voir la page
Le boîtier de télécommande ne fonctionne pas ou n'agit pas convenablement.	La portée et l'angle sont incorrectly.	Le boîtier de télécommande agit à une distance inférieure à 6 m et sous un angle inférieur à 30 degrés par rapport à une perpendiculaire à la face avant.	11
	Le luminaire directe du soleil ou d'un éclairage (lampe fluorescente à convertisseur, etc.) frappe le capteur de télécommande de cet apparéil.	Changez l'emplacement du système.	—
	Les piles sont usagées.	Remplacez les piles.	11
	La cable de commande du système est débranché du connecteur système sur l'ampli-tuner et/ou sur le lecteur de CD.	Raccordez l'ampli-tuner et le lecteur de CD fermement avec le cable de commande du système.	12

Informations sur les disques

Le tableau suivant indique les disques pris en compte par le lecteur de CD. Le lecteur CD peut dérèglement les disques compacts de 8cm

Les logos sont imprimés sur les disques et sur leur pochette.

Remarque

Ne mettez pas d'autres types de disques dans le lecteur de CD. Le lecteur de CD risquerait d'être endommagé.

Le lecteur de CD peut lire les disques de données suivants (pour les fichiers MP3 et WMA, les mots entre parenthèses représentant la fréquence d'échantillonnage et le début binaire):

• Fichiers MP3 enregistrés sur les CD-R/RW (fichiers MP3 fs 44,1, 48kHz / 32 64,96,128,160,192,256, ou 320 kbps et fichiers MP3 à début binaire variable (CBR et VBR))
• Fichiers WMA enregistrés sur les CD-R/RW (à fs 44,1 kHz : 192 kbps ou moins et fichiers WMA à début binaire variable (CBR et VBR)) ISO 9660 pour CD-R/RW

Remarques

• Les CD-R/RW ne peuvent être lus que s'ils ont été closes.
• Certains disques ne peuvent pas être lus à cause de leurs caractéristiques ou de leurs conditions d'enregistrement.
• Ne pas utiliser des disques qui ne sont pas ronds (en forme de cœur, etc.).
• Ne pas utiliser des disques ayant des étiquettes, du ruban adhésif ou de la colle sur leur surface.
• Ne pas utiliser des disques dont la surface est rayée.
• Les fichiers WMA protégés contre la copie ne peuvent pas être lus sur le lecteur de CD.

Manipulation des disques

• Ne touchez pas la surface des disques. Tenez le disque par le bord et le centre.
• Ne conservez pas le disque dans le tiroir lorsque la lecture est terminée.
• N'écrivez rien sur le disque, quel que soit l'instrument utilisé.
• Ne collez rien sur le disque (étiquette, ruban, etc.), ne le mettez pas en contact avec de la colle.
• Ne protégez pas le disque d'une enveloppe pour éviter les rayures.
• N'utilise pas de disque dont la surface a été imprimée à l'aide d'une imprimante ou d'une étiquette disponible dans le commerce.
• Ne conservez pas les disques dans la lumière du soleil, dans un endroit chaud, humide ou poussiéreux.

• Si le disque est sale, essuyez-le avec un chiffon sec, en partant du centre et en déplaçant le chiffon vers le bord. N'utilisez aucun agent de nettoyage, ni aucun diluant.
• Pour éviter toute anomalie, n'utilisez aucun dispositif de nettoyage d'optique.

MP3 (MPEG audio layer-3)

Une des méthodes de compression du son utilisée par MPEG. Il s'agit d'une méthode de compression irréversible, atteignant un très haut niveau de compression en réduisant les données inaudibles à l'oreille humaine. Elle est capable de compresser à environ 1 / 11^e (128 kbps) les données audio tout en conservant une qualité sonore similaire à la qualité des CD musicaux.

PCM (pulse code modulation)

Signal au format numérique obtenu sans compression. Un CD contient du son enregistré en 16-bit à 44,1kHz. Ce signal existe également en version PPCM (Packed PCM), version compressée mais sans perte de données.

Fréquence d'échantillonnage

C'est le nombre d'échantillonnages (numérisation des signaux analogiques) par seconde. En principe, plus la fréquence d'échantillonnage est élevée, plus le spectre est large, et plus le taux binaire de quantification est élevé, plus le niveau sonore peut être clairement traduit.

Plage

Un CD peut être divisé en un certain nombre de segments (plages). À chaque division est attribué un numéro de plage.

WMA (windows media audio)

C'est une méthode de compression audio mise au point par Microsoft Corporation. Il s'agit d'une méthode de compression irréversible, atteignant un très haut niveau de compression en réduisant les données inaudibles à l'oreille humaine. Elle est capable de compresser à environ 1/22^e (64 kbps) les données audio tout en conservant une qualité sonore similaire à la qualité des CD musicaux.

Droits d'auteur et logos

Technique de codage audio MPEG Layer-3 sous licence de Fraunhofer IIS et Thomson Multimedia.

Ipod®

“iPod” est une marque commerciale de Apple Computer, Inc., enregistrée aux États-Unis et dans d'autres pays.

PARTIE amplificateur

• Puissance de sortie efficace minimale par voie (6, 1kHz, 0.1% DHT) 55 W + 55 W
• Puissance de sortie efficace maximale par voie (6, 1kHz, 1% DHT) 65 W + 65 W
• Sensibilité d'entrée/Impédance CD/TAPE/MD/AUX, etc. 150 mV/47 kΩ
• Réponse en fréquence CD, etc. 20 Hz à 20 kHz ± 0,5 dB Distorsion harmonique totale (20 Hz à 20 kHz) CD etc. 20 W, 6Ω, 0,04% ou moins
• Rapport signal/bruit (Réseau IHF-A) CD etc. (150 mV, entrée court-circuitée) 93 dB ou plus
• Niveau/Impédance de sortie PHONES 0,23 V/120 Ω

Section FM

• Plage d'accord : 87,50 à 108,00 MHz

Section AM

• Plage d'accord. 531 à 1611 kHz Sensibilité FM (S/B 68 dB). 6,0 V AM. 600~ V/m

Généralités

Alimentation.. CA 230 V, 50Hz Consommation 130 W - Prises sectorur - Modèle pour le Royaume-Uni............1 (Total 100 W max.) - Modèles pour l'Europe............2 (Total 100 W max.) - Consommation en veille. 0,1 W - Dimensions (W x H x D) 215 x 108 x 363 mm - Poids. 5,7 kg

Systeme de lecture

CD, CD-R/RW

• Type. GaNAs
• Longueur d'onde. 780 nm
• Durée d'émission......... continue Puissance du laser. max. 44,6 W^*

*Cette sortie est la valeur mesurée à une distance de 200mm de la surface de la lentille sur le bloc du capteur optique.

Performances AUDIO

Rapport Signal sur Bruit (1 kHz) 105 dB ou plus - Plage dynamique (1 kHz) 95 dB ou plus - Distorsion et Bruit (1 kHz) 0,003 % ou plus

Généralités

Alimentation. CA 220-240 V, 50Hz - Consommation. Approx. 13 W - Dimensions (W x H x D) 215 x 108 x 334 mm Poids 2,8 kg

Les caractéristiques peuvent être modifiées sans préavis.
