FOIRE AUX QUESTIONS - PLG150-DR-PLG150-PC YAMAHA

Comment installer la carte son YAMAHA PLG150-DR ?

Pour installer la carte son YAMAHA PLG150-DR, éteignez votre synthétiseur, insérez la carte dans le slot PLG approprié, puis redémarrez l'appareil. Assurez-vous que le firmware est à jour.

La carte YAMAHA PLG150-DR est-elle compatible avec mon synthétiseur ?

La carte YAMAHA PLG150-DR est compatible avec les synthétiseurs YAMAHA de la série Motif et certains modèles de la série S. Consultez le manuel de votre synthétiseur pour vérifier la compatibilité.

Comment réinitialiser la carte YAMAHA PLG150-DR ?

Pour réinitialiser la carte, accédez au menu de configuration de votre synthétiseur, recherchez l'option de réinitialisation des cartes PLG et suivez les instructions à l'écran.

Pourquoi je n'entends pas le son de la carte PLG150-DR ?

Vérifiez que la carte est correctement installée et que les réglages de volume du synthétiseur sont adéquats. Assurez-vous également que la carte est sélectionnée dans les paramètres de votre synthétiseur.

Comment obtenir des mises à jour pour la carte YAMAHA PLG150-DR ?

Vous pouvez obtenir des mises à jour sur le site officiel de YAMAHA dans la section support ou téléchargement. Recherchez votre modèle et suivez les instructions pour appliquer les mises à jour.

La carte YAMAHA PLG150-DR fonctionne-t-elle avec des logiciels DAW ?

Oui, la carte YAMAHA PLG150-DR peut être utilisée avec des logiciels DAW compatibles. Assurez-vous d'avoir les pilotes nécessaires et configurez correctement votre DAW pour reconnaître la carte.

Comment désinstaller la carte YAMAHA PLG150-DR ?

Pour désinstaller la carte, éteignez le synthétiseur, retirez la carte du slot PLG avec précaution, puis redémarrez l'appareil.

MODE D'EMPLOI PLG150-DR-PLG150-PC YAMAHA

• Ne soumettez pas la carte plug-in aux rayons du soleil, à une humidité excessive, à de hautes températures, à une poussière excessive ou à de fortes vibrations.
• Avant de manipuler la carte plug-in, veillez à prendre une surface métallique en main afin de décharger toute électricité statique corporelle.
• Lorsque vous tenez la carte plug-in en main, ne touchez pas la zone centrale de la carte et n'exercez pas de pression excessive sur la carte. Protégez la carte contre tout contact avec de l'eau ou tout autre liquide.

• Avant d'installer la carte dans un module ou sur une carte son, débranchez la prise secteur de cet appareil.

• Avant de brancher l'ordinateur à d'autres appareils, coupez l'alimentation de tous les appareils.

• Yamaha ne peut être tenu responsable de la perte de données résultant de dysfonctionnements de l'ordinateur ou de manipulations effectuées par l'opérateur.
• La carte plug-in ne contient aucun élément réparable par l'utilisateur. Ne touchez donc jamais la section interne du circuit imprimé. Vous risquez de vous électrocuter ou d'endommager la carte.

YAMAHA NE PEUT ETRE TENU RESPONSABLE DE DOMMAGES RESULTANT D'UNE MAUVAISE MANIPULATION OU UTILISATION DE LA CARTE.

* Les noms de firmes et de produits cités dans ce mode d'emploi sont des marques commerciales ou déposées appartenant à leurs détenteurs respectifs.
* Les illustrations d'écran de ce mode d'emploi ne sont données qu'à titre d'exemple et peuvent différer légèrement de ce qui apparaît à votre écran.

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• This applies only to products distributed by Yamaha Canada Music Ltd.
• Ceci ne s'applique qu'aux produits distribués par Yamaha Canada Musique Ltée.

Nous vous remercions d'avoir acheté la carte plug-in PLG150-DR Drums/PLG150-PC Percussion de Yamaha !

La carte PLG150-DR/PLG150-PC est un générateur de sons personnalisé conçu pour être utilisé avec divers instruments musicaux électroniques Yamaha. Initialement, la carte PLG150-DR/PLG150-PC peut être installée et intégrée aux instruments du système plug-in de synthèse modulaire (comme le MOTIF ou le S80, etc.). Elle peut également être directement utilisée avec le générateur de sons MU128 (de même qu'avec les autres instruments de la série MU et avec la carte SW1000XG PCI Audio/MIDI).

Pour installer correctement votre carte PLG150-DR/PLG150-PC et exploiter au mieux toutes les fonctions élaborées qu'elle offre, lisez attentivement ce mode d'emploi. Lorsque vous avez terminé, conservez le mode d'emploi dans un endroit sûr et à portée de main pour pouvoir le consulter ultérieurement si nécessaire.

Remarque speciale

• Les copyrights du produit et de ce mode d'emploi sont la propriété exclusive de Yamaha Corporation.
• L'utilisation de ce logiciel et de ce mode d'emploi est régie par l'accord de licence du logiciel auquel l'acheteur déclare souscrire sans réserve lorsqu'il ouvre le sceau de l'emballage du logiciel. (Veuillez lire attentivement l'accord à la fin de ce mode d'emploi avant d'installer le logiciel.)
• Toute copie du logiciel ou reproduction totale ou partielle de ce manuel, par quelque moyen que ce soit, est expressément interdite sans l'autorisation écrite du fabricant.
• Yamaha n'offre aucune garantie quant à l'utilisation du logiciel et de la documentation et ne peut en aucun cas être tenu pour responsable des dommages éventuels résultant de l'utilisation de ce logiciel et de son mode d'emploi.
• Ce produit rassemble des programmes informatiques et des textes pour lesquels Yamaha détient des droits d'auteur ou pour lesquels Yamaha est autorisé à utiliser les droits d'auteur appartenant à des tiers. Les matériaux protégés par les droits d'auteur incluent, sans s'y limiter, tous les logiciels informatiques, fichiers de style, fichiers MIDI, données WAVE et enregistrements audio. Toute utilisation non autorisée de ces programmes et de leur contenu à des fins autres que personnelles est strictement interdite en vertu des lois sur les droits d'auteur en vigueur. Toute violation des droits d'auteur aura des conséquences juridiques. IL EST STRICTEMENT INTERDIT DE FAIRE, DE DISTRIBUER OU D'UTILISER DES COPIES ILLEGALES.
• Toute copie des données de séquences musicales et/ou de fichiers audio numériques disponibles dans le commerce est strictement interdite, excepté pour un usage personnel.
• Les mises à jour des logiciels d'application et des logiciels système ainsi que toutes les modifications apportées aux spécifications et aux fonctions seront annoncées séparément.

MODULAR SYNTHESIS PLUG-IN SYSTEM

A propos du système plug-in de synthèse modulaire

Le système plug-in de synthèse modulaire de Yamaha offre aux synthétiseurs, générateurs de sons et cartes son compatibles de puissantes fonctions d'expansion et de mise à niveau. Ceci vous permet de tirer facilement et efficacement parti des toutes dernières avancées technologiques les plus sophistiquées en matière de synthèse et d'effets et de suivre de près l'évolution rapide et variée de la production musicale moderne.

A propos du système plug-in XG

Le système plug-in XG de Yamaha offre aux générateurs de sons et aux cartes son compatibles XG plug-in de puissantes possibilités d'expansion et de mise à niveau. Ceci vous permet de tirer facilement et efficacement parti des toutes dernières avancées technologiques les plus sophistiquées en matière de synthèse et d'effets et de suivre de près l'évolution rapide et variée de la production musicale moderne.

Présentation de la carte PLG150-DR/PLG150-PC 5

Principales caractéristiques de la carte PLG150-DR/PLG150-PC 5

Éléments inclus ....5

Matériel nécessaire et recommandé 6

Installation de la carte PLG150-DR/PLG150-PC....6

Spécifications techniques....6

Structure des paramètres....7

A l'attention des utilisateurs du système plug-in de synthèse modulaire ....8

Sélection des voix DR/PC 8

Edition des paramètres de partie natifs DR/PC....9

A l'attention des utilisateurs du système plug-in XG....10

Edition des paramètres de partie natifs DR/PC....12

Paramètres....13

Paramètres de partie natifs .... 13

Paramètre de système natif....15

Paramètres Voice Edit....15

A propos du CD-ROM fourni....18

Pour les utilisateurs de Windows....18

Pour les utilisateurs de Macintosh....24

Morceaux de démonstration 25

Appendix....26

Voice List....26

DR/PC Plug-in Voice List 52

Effect List 53

Parameter List (XG/Modular Synthesis Plug-in System)....59

MIDI Data Format 60

MIDI Implementation Chart....70

Principales caractéristiques de la carte PLG150-DR/PLG150-PC

• Une fois connectée et installée, la carte PLG150-DR/PLG150-PC représente une nouvelle source de son directement utilisable par le générateur de sons hôte ou le synthétiseur — proposant pas moins de 88 voix de batterie/percussion (80 prédéfinies, 8 utilisateur) modifiables à l'aide du panneau de l'appareil hôte. La carte PLG150-DR/PLG150-PC s'installe facilement sur tout appareil compatible avec le système plug-in de synthèse modulaire ou le système plug-in XG.
• Une carte plug-in PLG150-DR/PLG150-PC unique sert de partie pour l'appareil hôte, fournissant jusqu'à 32 voix différentes (en échantillonnage mono), mais vous pouvez installer plusieurs cartes sur le même appareil hôte.
• Grâce à la fonction de traitement d'effet intégrée, la carte PLG150-DR/PLG150-PC possède deux blocs d'effets distincts — Insertion et Reverb — applicables à chacun des kits.
• Le Voice Editor (Editeur de voix) inclus permet de modifier très facilement le son de chacune des notes du kit et les paramètres d'effets et de créer jusqu'à huit kits utilisateur originaux à partir de votre ordinateur Windows.
• La carte PLG150-DR présente également un kit de batterie spécial qui s'inspire de l'exceptionnel kit de batterie stéréo du célèbre MOTIF de Yamaha. (Certains sons peuvent présenter de légères différences.) Pour les utilisateurs du MOTIF, cela signifie que la carte PLG150-DR peut être utilisée pour créer des pistes de batterie de grande qualité et consacrer un maximum de ressources de polyphonie aux autres sons du MOTIF.
• La carte PLG150-DR possède également des kits de batterie présentant la même affectation de notes que les kits XG, ce qui les rend totalement compatibles avec tous les types de données de morceaux XG. Il est donc possible de saisir les changements de programme souhaités pour modifier, voire améliorer, l'exécution et la sonorité des pistes de batterie.

Eléments inclus

Les éléments suivants sont livrés avec votre nouvelle carte PLG150-DR/PLG150-PC. Veuillez vérifier qu'aucun d'eux ne manque avant de commencer à configurer et à utiliser l'instrument. S'il vous manque un élément, contactez le magasin ou le revendeur auprès duquel vous avez acheté la carte PLG150-DR/PLG150-PC.

• Carte plug-in PLG150-DR/PLG150-PC
• Mode d'emploi de la carte PLG150-DR/PLG150-PC (le présent document)
• CD-ROM

Matériel nécessaire et recommandé

Outre les articles énumérés ci-dessus, vous devez également disposer des éléments suivants :

■ Synthétiseur/générateur de sons/carte son compatible avec les systèmes plug-in de synthèse modulaire ou XG

Pour pouvoir utiliser la carte PLG150-DR/PLG150-PC, vous devez posséder un synthétiseur, un générateur de sons ou une carte son compatible avec le système plug-in de synthèse modulaire ou le système plug-in XG. Parmi les instruments compatibles figurent le synthétiseur MOTIF, le générateur de sons MU128 et la carte SW1000XG. Ils doivent être dotés d'un emplacement prévu pour l'installation de la carte PLG150-DR/PLG150-PC.

Installation de la carte PLG150-DR/PLG150-PC

Pour obtenir des instructions d'installation détaillées de la carte PLG150-DR/PLG150-PC, reportez-vous au mode d'emploi de l'appareil « mère » compatible avec le plug-in (par exemple, le MOTIF, le MU128, etc.).

Spécifications techniques

Système de générateur de sons : AWM2 (Advanced Wave Memory 2)

Polyphonie : 32 (lors de l'utilisation de voix échantillonnées en mono)

Nombre de voix : Zone de 80 voix prédéfinies, 8 voix utilisateur

Interface : Connecteur plug-in

Vous sont fournis avec la carte : Un mode d'emploi et un CD-ROM

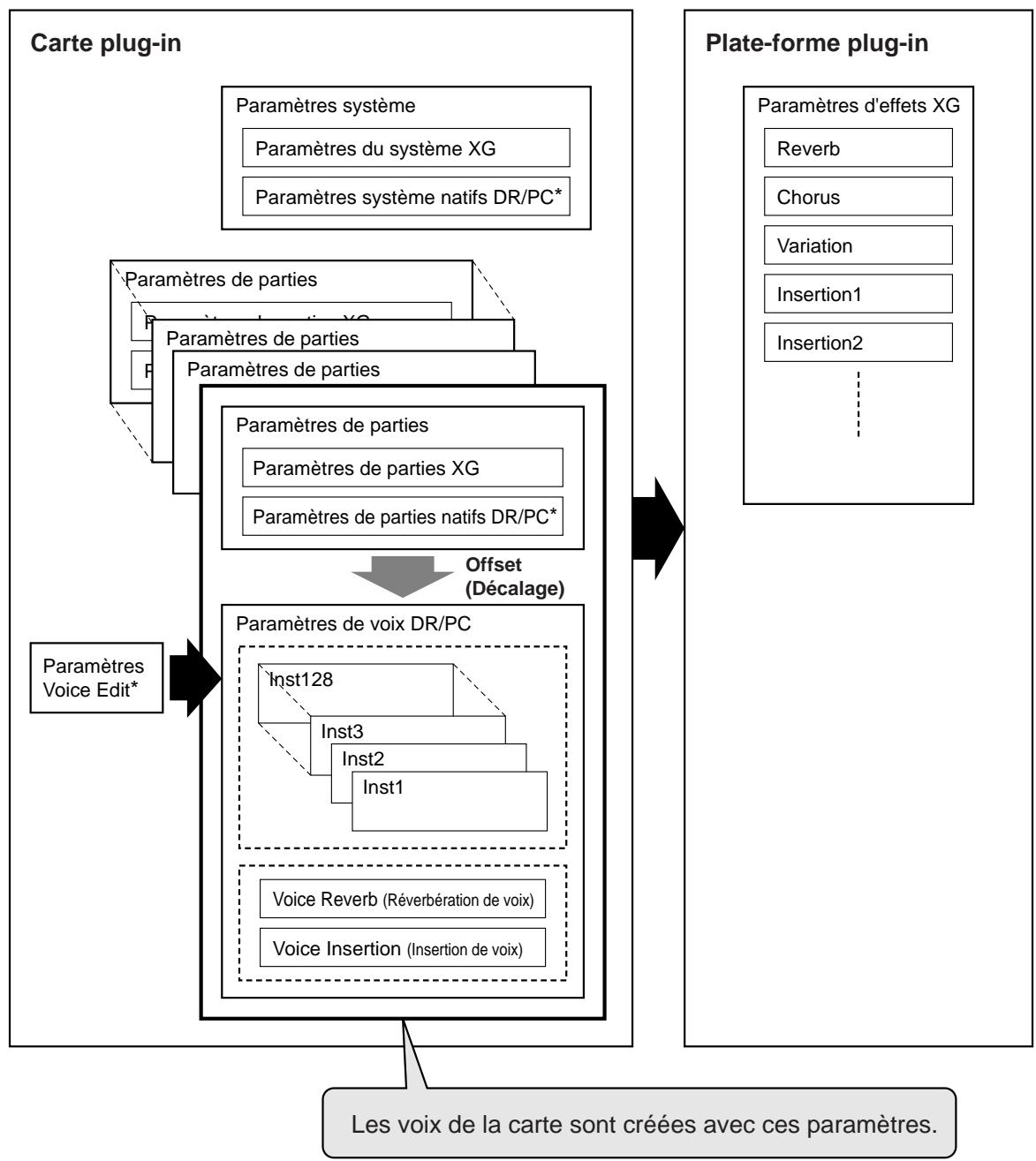

Structure des paramètres

* Voir la page 13 pour plus de détails.

A l'attention des utilisateurs du système plug-in de synthèse modulaire

Sélection des voix DR/PC

Lorsque la carte PLG150-DR/PLG150-PC est installée sur un synthétiseur compatible avec le système plug-in de synthèse modulaire, les voix DR/PC peuvent être sélectionnées de la même manière que les voix internes du synthétiseur.

NOTE

• Lorsque plusieurs cartes sont installées sur le même appareil hôte, désactivez le paramètre « PolyExpand » du synthétiseur.
• Les exemples d'écran présentés dans les explications suivantes sont tous issus du synthétiseur MOTIF.

1 Passez en mode Voice Play.

Appuyez sur la touche [VOICE].

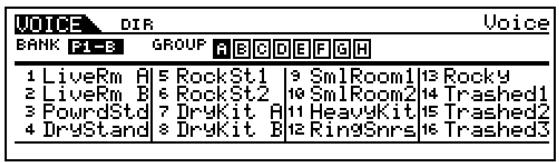

2 Sélectionnez une voix plug-in.

Appuyez sur l'une des touches [PLG1] à [PLG3]. L'écran ci-dessous (ou un écran similaire) apparaît.

VOICE DIR Voice BANK P1-B GROUP A B C D E F G H 1 LiveRm A 5 RockSt1 | 9 SmlRoom1 13 Rocky 2 LiveRm B 6 RockSt2 | 10 SmlRoom2 14 Trashed1 3 PowrdStd 7 DryKit A | 11 HeavyKit 15 Trashed2 4 DryStand 8 DryKit B | 12 RingSnrs 16 Trashed3

3 Sélectionnez un groupe.

Appuyez sur l'une des touches GROUP [A] à [H].

4 Sélectionnez une voix.

Appuyez sur l'une des touches NUMBER [1] à [16].

NOTE

Lorsque vous utilisez le PLG150-DR en mode « Song » sur le MOTIF, assurez-vous que vous avez défini ces paramètres :

• Réglez le canal de réception de la partie [PLG] (partie à laquelle le PLG150-DR a été affecté) sur 10.
• Sur le MOTIF, désactivez la partie interne affectée au canal 10.

A l'attention des utilisateurs des MOTIF6/MOTIF7/MOTIF8

Pour utiliser votre carte PLG150-DR/PLG150-PC au maximum de ses capacités, rendez-vous sur le site Internet dont l'adresse figure ci-dessous et téléchargez la dernière version du système d'exploitation du MOTIF.

http://www.yamahasynth.com/

Edition des paramètres de partie natifs DR/PC

Les explications suivantes indiquent comment éditer les paramètres de partie natifs DR/PC lors de la création de voix PLG, en prenant le synthétiseur MOTIF comme exemple. Pour de plus amples informations sur le stockage des voix PLG à l'aide de votre instrument compatible avec le système plug-in de synthèse modulaire, reportez-vous au mode d'emploi de l'instrument en question.

N'oubliez pas que les valeurs des paramètres ci-dessous représentent des décalages par rapport aux réglages de la voix sélectionnée. Cela signifie que les réglages apportés aux paramètres risquent de ne pas entraîner de modifications importantes du son sélectionné, en fonction des réglages initiaux de la voix. Un paramètre dont la valeur est « 0 » n'entraîne aucune modification, tandis que des valeurs positives ou négatives ont pour effet d'augmenter ou de diminuer la valeur.

1 Sélectionnez la voix DR/PC de votre choix comme indiqué à la rubrique « Sélection des voix DR/PC » page 8.
2 Passez en mode Voice Edit.

Appuyez sur la touche [EDIT].

3 Sélectionnez un élément à éditer.

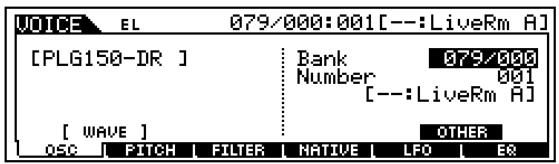

1) Pour éditer les paramètres des éléments, appuyez sur l'une des touches NUMBER ([1] à [4]).

[PLG150-DR ] Bank 079/000 Number 001 [---:LiveRm A] [ WAVE ] OTHER OSC PITCH FILTER NATIVE LFO ER

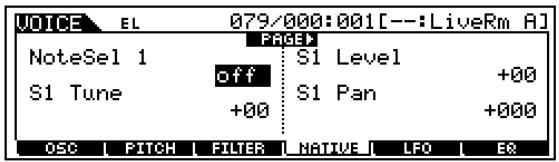

2) Appuyez sur la touche [F4] pour sélectionner l'élément « NATIVE ».

VOICE EL 079/000:001[--:LiveRm A] PAGE#: NoteSel 1 off S1 Level +00 S1 Tune +00 S1 Pan +000 OSC PITCH FILTER NATIVE LFO ER

4 Sélectionnez le paramètre de votre choix.

Utilisez les touches de curseur pour sélectionner ce paramètre.

Reportez-vous à la page 13 pour obtenir la liste des paramètres disponibles.

5 Définissez ou changez les valeurs du paramètre sélectionné.

Utilisez les touches [INC/YES] et [DEC/NO] ou le cadran de données.

A l'attention des utilisateurs du système plug-in XG

Vous pouvez sélectionner les voix de la carte PLG150-DR/PLG150-PC de la même manière que celles du générateur de sons XG. N'oubliez pas qu'elles ne peuvent être sélectionnées que lorsque le mode Sound Module (Module de son) est réglé sur XG ou Performance. En outre, le paramètre Part Assign (Affectation des parties) du mode Utility (Utilitaire) (voir ci-dessous) doit être réglé sur la partie souhaitée.

NOTE

Les exemples d'écran présentés dans les explications suivantes sont tous issus du générateur de sons MU128.

■ Activation et sélection des voix DR/PC

1 Réglez le mode Sound Module sur « XG » ou « PFM » (Performance).
Appuyez sur la touche [MODE] et utilisez les touches [SELECT ◀/▶].

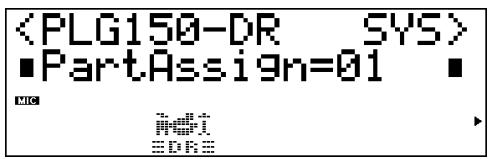

2 Réglez le paramètre Part Assign sur le numéro de partie souhaitée.

Pour ce faire :

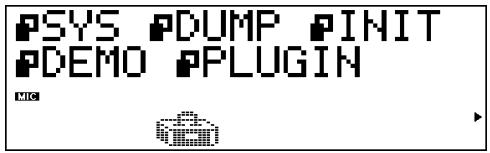

1) Appuyez sur la touche [UTIL].

PSYS PUMP PINIT PDEMO PPLUGIN MIC

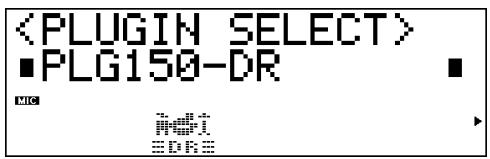

2) Sélectionnez le menu « PLUGIN » (avec la touche [SELECT ▶]) et appuyez sur [ENTER].

3) Sélectionnez le menu « PLG150-DR/PLG150-PC » si nécessaire (avec les touches [SELECT ◀/▶]), puis appuyez sur [ENTER]. Le menu Part Assign s'ouvre.

4) Utilisez les touches [VALUE -/+] ou le cadran pour changer le numéro de la partie.

La plage d'affectation des parties est 1 - 16 et « off » pour le mode XG et 1 - 4 et « off » pour le mode Performance.

Appuyez sur la touche [EXIT] pour revenir dans le mode Play.

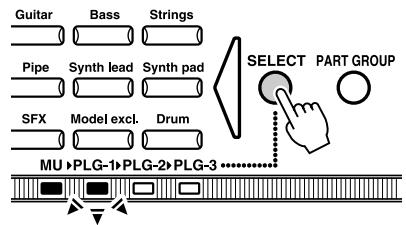

3 Activez la carte PLG150-DR/PLG150-PC pour la partie désirée.

Vérifiez tout d'abord que la partie adéquate est sélectionnée (en utilisant les touches [PART -/+]), puis appuyez sur la touche [SELECT]. L'icône de la carte sélectionnée apparaît à l'écran et le témoin correspondant (PLG-1, -2 ou -3), situé au bas du panneau, clignote brièvement.

4 Sélectionnez le numéro de la banque souhaitée.

Déplacez le curseur sur le paramètre Bank Number (Numéro de la banque) à l'aide des touches [SELECT ◀/▶] et utilisez les touches [VALUE −/+ ] pour sélectionner la banque souhaitée.

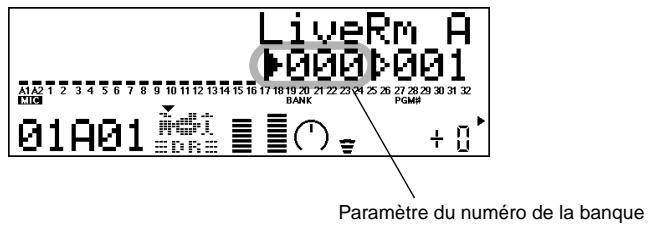

5 Sélectionnez le numéro de la voix souhaitée.

Déplacez le curseur sur le paramètre du numéro de voix (programme) à l'aide des touches [SELECT ◀/▶] et utilisez les touches [VALUE −/+ ] pour sélectionner la voix souhaitée.

• Voix prédéfinie DR : 000, 001-080
• Voix utilisateur DR : 000, 001-008
• Voix prédéfinie PC : 001, 001-080
• Voix utilisateur PC : 001, 001-008

LiveRm A ▶000▶001 ATA2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 BANK PGM# 01A01 ▼ + 0 ▶ Paramètre du numéro de la banque

Vous pouvez aussi sélectionner des voix à partir d'un clavier MIDI connecté ou d'un logiciel de séquençage installé sur ordinateur connecté.

Pour obtenir la liste des voix disponibles ainsi que les numéros de banque/voix, reportez-vous à la page 26.

Edition des paramètres de partie natifs DR/PC

Toutes les voix DR/PC peuvent être éditées librement à partir du panneau avant, à l'aide des paramètres de partie natifs DR/PC. N'oubliez pas que la modification des paramètres des parties n'affecte pas les paramètres d'origine des voix de manière définitive. Les changements que vous effectuez ici modifient temporairement les réglages de la voix sélectionnée. Lorsque vous sélectionnez une autre voix pour la partie, les paramètres s'appliquent à cette nouvelle voix.

NOTE

• Les valeurs des paramètres ci-dessous représentent des décalages des valeurs par rapport aux réglages de la voix sélectionnée. Cela signifie que la définition des paramètres peut entraîner des modifications peu importantes du son sélectionné, en fonction des réglages d'origine de la voix. Un paramètre dont la valeur est « 0 » n'entraîne aucune modification, tandis que des valeurs positives ou négatives ont pour effet d'augmenter ou de diminuer la valeur.
• Les valeurs des paramètres des parties ne peuvent pas être enregistrées en mode Multi Play (Reproduction multiple). Vous devez le faire à partir du mode Performance ou du Plug-in Board Editor (Editeur de carte plug-in).
• Les exemples d'écran présentés dans les explications suivantes sont tous issus du générateur de sons MU128.

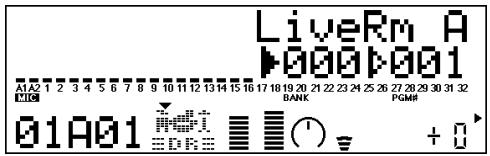

1 Sélectionnez la partie disposant d'une voix DR/PC, puis sélectionnez la voix désirée.

Sélectionnez la partie souhaitée à l'aide des touches [PART - / + ] puis, avec le curseur situé sur le paramètre du numéro de voix, sélectionnez la voix désirée.

LiveRm A ▶000001 AIA2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 MIG BANK PGMM 01A01 ▼+0

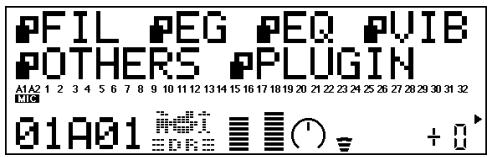

2 Appuyez sur la touche [EDIT] pour passer en mode Edit (Edition).

PFIL PEG PEQ PVIB POTHERS PLUGIN AIA2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 MIC 01A01 +0

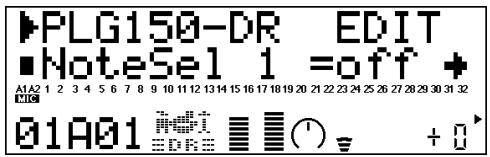

3 Sélectionnez le menu « PLUGIN ».

Utilisez la touche [SELECT ▶], puis appuyez sur [ENTER]. Le menu PLG150-DR/PLG150-PC Edit apparaît.

PLG150-DR EDIT ■NoteSel 1 =off + AIA2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 MIC 01A01 OK + 0

4 Sélectionnez le paramètre souhaité.

Utilisez les touches [SELECT ◀/▶].

5 Ajustez ou changez les valeurs du paramètre sélectionné.

Utilisez les touches [VALUE +/-].

6 Retournez à l'écran principal Play.

Appuyez plusieurs fois sur la touche [EXIT] ou une fois sur la touche [PLAY].

Paramètres de partie natifs

Ces paramètres servent à décaler les réglages réels (définis sur l'appareil hôte) des voix de la carte plug-in PLG150-DR/PLG150-PC. Vous pouvez régler les paramètres Tune, Pan, Level et d'autres réglages des quatre instruments, de même qu'appliquer des effets d'insertion.

N'oubliez pas que ces paramètres de décalage des parties n'affectent pas les paramètres d'origine des kits de manière définitive. N'oubliez pas non plus que pour les paramètres possédant des valeurs, le réglage « 0 » équivaut à ne pas modifier le réglage d'origine tandis que les valeurs positives et négatives modifient le réglage en conséquence. Par exemple, si le réglage Pan d'origine d'un son est réglé à fond à gauche, le réglage « 0 » du panoramique ne correspond pas dans ce cas à un réglage au centre, mais à un maintien du son sur sa position actuelle, à savoir complètement à gauche.

Ce paramètre définit la note (son d'instrument) pour laquelle les mêmes paramètres numérotés de partie natifs seront effectifs. Réglez ce paramètre sur la note (1 à 4) à modifier, puis définissez les paramètres correspondants (1 à 4) ci-dessous.

Plage : C-2 à G8, Off

● Note Select 1 Tune - Note Select 4 Tune

Ce paramètre définit la hauteur de ton de l'instrument de la note sélectionnée. Plus la valeur est élevée, plus la hauteur est importante. Les valeurs négatives diminuent la hauteur de ton.

Plage : -64 — +00 — +63

Ce paramètre définit le niveau ou volume de l'instrument de la note sélectionnée.

Plage : -64 — +00 — +63

● Note Select 1 Pan - Note Select 4 Pan

Ce paramètre définit la position stéréo de l'instrument de la note sélectionnée. Plus la valeur est faible (négative), plus le son se situe à gauche de l'image stéréo. Plus la valeur est élevée (positive), plus le son est à droite.

Plage : -127 — +00 — +127

● Note Select 1 Ins Eff - Note Select 4 Ins Eff (Effet d'insertion)

Ce paramètre détermine si l'effet d'insertion intégré de la carte PLG150-DR/PLG150-PC s'applique ou non à l'instrument de la note sélectionnée. (Lorsqu'il est réglé sur « on », l'effet d'insertion s'applique.) Lorsqu'il est paramétré sur « Inst », le réglage d'origine du kit est conservé.

Réglages : off, on, Inst

● Note Select 1 Rev Send - Note Select 4 Rev Send (Reverb Send) (Transmission de la réverbération)

Ce réglage détermine le niveau de l'instrument de la note sélectionnée qui est envoyé à l'effet de réverbération intégré de la carte PLG150-DR/PLG150-PC. Il n'a aucun effet lorsque l'effet d'insertion (ci-dessous) est activé.

Plage : -127 — +00 — +127

● INS L.Freq (Effet d'insertion — EQ Low Frequency (Fréquence basse de l'EQ))

Ce réglage détermine la fréquence qui est accentuée ou coupée (dans le paramètre Low Gain ci-dessous) pour l'instrument de la note sélectionnée. Lorsqu'il est réglé sur « Vce », le réglage d'origine du kit (voix) est conservé.

Réglages/plage : 50 Hz à 2,0 kHz, Vce (**** : Non disponible)

- INS L.Gain (Effet d'insertion — EQ Low Gain (Gain en basses fréquences de l'EQ))

Ce paramètre définit le niveau de la fréquence spécifiée (dans le paramètre Low Frequency ci-dessus) pour l'instrument de la note sélectionnée. Lorsqu'il est réglé sur « Vce », le réglage d'origine du kit (voix) est conservé.

Réglages/plage : -12 à +12dB, Vce (**** : Non disponible)

● INS H.Freq (Effet d'insertion — EQ High Frequency (Fréquence haute de l'EQ))

Ce réglage détermine la fréquence qui est accentuée ou coupée (dans le paramètre High Gain ci-dessous) pour l'instrument de la note sélectionnée. Lorsqu'il est réglé sur « Vce », le réglage d'origine du kit (voix) est conservé.

Réglages/plage : 500 Hz à 16 kHz, Vce (**** : Non disponible)

- INS H.Gain (Effet d'insertion — EQ High Gain (Gain en hautes fréquences de l'EQ))

Ce paramètre définit le niveau de la fréquence spécifiée (dans le paramètre High Frequency ci-dessus) pour l'instrument de la note sélectionnée. Lorsqu'il est réglé sur « Vce », le réglage d'origine du kit (voix) est conservé.

Réglages/plage : -12 à +12 dB, Vce (**** : Non disponible)

● INS LFOFrq (Effet d'insertion — LFO Frequency (Fréquence de l'OBF))

Ce paramètre définit la fréquence de modulation de l'OBF de l'effet d'insertion intégré de la carte PLG150-DR/PLG150-PC.

Plage : -127 à +00 à +127 (**** : non disponible)

● INS LFODpt (Effet d'insertion — LFO Depth (Profondeur de l'OBF))

Ce paramètre définit la profondeur de modulation de l'OBF de l'effet d'insertion intégré de la carte PLG150-DR/PLG150-PC.

Plage : -127 à +00 à +127 (**** : non disponible)

- INS DryWet (Effet d'insertion — Dry/Wet Balance (Equilibre son pur/altéré))

Ce paramètre définit l'équilibre entre le son direct non traité (pur) et le son affecté par l'effet d'insertion (altéré).

Plage : -127 à +00 à +127 (**** : non disponible)

● INS Drive (Effet d'insertion — Drive (Excitation))

Ce paramètre définit la quantité de surmodulation de la distorsion de l'effet d'insertion intégré de la carte PLG150-DR/PLG150-PC.

Plage : -127 à +00 à +127 (**** : non disponible)

NOTE

- N'oubliez pas que certains de ces paramètres sont des commandes de décalage et que le son obtenu peut être différent en fonction du kit sélectionné.

- Si le kit sélectionné n'a pas d'effet ou utilise un type d'effet ne correspondant pas à un paramètre donné, ce dernier ne peut être modifié, auquel cas il est représenté par des astérisques (****) sur l'écran.

- La disponibilité ou non d'un paramètre d'effet d'insertion dépend du kit sélectionné et des types d'effet d'insertion qui lui sont affectés préalablement. Pour plus d'informations, reportez-vous à la « Liste de paramètres d'effets de voix DR/PC » dans la section Références (page 53).

Paramètre de système natif

Le paramètre de système natif « Part Assign » s'ajoute aux paramètres Utility du générateur de sons XG. Pour plus d'informations sur la modification de ce paramètre, reportez-vous à la section « Activation et sélection des voix DR/PC » page 10. Si vous utilisez la carte PLG150-DR/PLG150-PC avec un synthétiseur compatible avec le système plug-in de synthèse modulaire, les parties affectées aux cartes plug-in sont fixes et ce paramètre ne peut pas être modifié.

● Part Assign (Affectation des parties)

Ce paramètre définit la partie à laquelle est affectée la voix de la carte PLG150-DR/PLG150-PC. Si une partie n'est pas affectée correctement, aucune des voix de la carte PLG150-DR/PLG150-PC ne pourra être sélectionnée pour cette partie. (Ceci s'applique aux appareils « mère » compatibles avec le système plug-in XG.)

Réglages : 1 -16, off

Paramètres Voice Edit

Ces paramètres permettent de créer des voix originales, et en tant que tels, ils sont plus précis et permettent une maîtrise plus grande du son que les paramètres « Native ». Les paramètres Voice Edit se divisent en deux groupes : 1) les paramètres Common (Commun) qui affectent tous les instruments du kit (voix) et 2) les paramètres Instrument qui sont définis en fonction de chaque instrument. Afin de faciliter la modification de ces paramètres, on utilisera le Plug-in Board Editor qui se trouve sur le CD-ROM fourni. Pour des instructions détaillées sur l'utilisation du Plug-in Board Editor, reportez-vous à la documentation présente sur le CD-ROM.

Paramètres Common

● Name (Nom)

Ce paramètre définit le nom de la voix ou du kit.

Volume

Ce paramètre définit le volume général du kit (voix).

Plage : 0 — 127

● Rev Send (Transmission de réverbération)

Ce paramètre définit le niveau de transmission du son du kit à l'effet Reverb.

Plage : 0 — 127

● Original Kit (Kit d'origine)

Ce paramètre vous permet de sélectionner l'un des 80 kits prédéfinis.

Plage : 0 — 79

• Reverb Type (Type de réverbération)
  ● Reverb Parameter (Paramètre de réverbération) 1 - 16

Ce paramètre définit le type de réverbération du kit (voix) et vous permet de définir chacun des 16 paramètres. Pour plus d'informations, reportez-vous à la « Liste de paramètres d'effets de voix DR/PC » page 53 de la section Références.

- Reverb Return (Retour de la réverbération)

Ce paramètre définit le niveau de retour du signal de réverbération du kit (voix).

Plage : 0 — 127

● Reverb Pan (Panoramique de réverbération)

Ce paramètre définit la position stéréo du kit (voix).

Plage :L63 à R63

• Insertion Type (Type d'insertion)
• Insertion Parameter (Paramètre d'insertion) 1 - 16

Ce paramètre définit le type d'effet d'insertion du kit (voix) et vous permet de définir chacun des 16 paramètres. Pour plus d'informations, reportez-vous à la « Liste de paramètres d'effets de voix DR/PC » dans la section Références (page 53).

- Insertion Rev Send (Insertion Reverb Send) (Transmission d'insertion à la réverbération)

Ce paramètre définit la valeur de transmission de l'effet d'insertion du kit (voix) à l'effet Reverb.

Plage : 0 — 127

Paramètres Instrument

- Inst (Instrument) Pitch Coarse (Hauteur de ton approximative de l'instrument)

Ce paramètre détermine le réglage de hauteur approximative en demi-tons de l'instrument sélectionné.

Plage : -64 — +0 — +63

- Inst (Instrument) Pitch Fine (Hauteur précise des sons de l'instrument)

Ce paramètre détermine l'accordage fin de l'instrument sélectionné par pas de 1 centième.

Plage : -64 — +0 — +63

- Inst (Instrument) Level (Niveau de l'instrument)

Ce paramètre définit le niveau de l'instrument sélectionné.

Plage : 0 — 127

- Inst (Instrument) Alternate Group (Groupe alternatif de l'instrument)

Ce paramètre définit l'affectation du groupe de l'instrument sélectionné. Les instruments affectés à un même groupe ne peuvent pas être entendus simultanément et s'assourdissent réciproquement. Cette fonction est utile pour les sons de type cymbale où une cymbale fermée coupe le son d'une cymbale ouverte.

Réglages : 0 : Off ; 1 à 127

- Inst (Instrument) Pan (Panoramique de l'instrument)

Ce paramètre définit la position stéréo de l'instrument sélectionné. Le réglage « Random » affecte au hasard le son à une position panoramique. Cette fonction est utile si vous voulez entendre divers instruments de batterie/percussion depuis des parties différentes de l'image stéréo.

Réglages/plage : 0 : Random ; L63 à R63

- Inst (Instrument) Reverb Send (Transmission de réverbération de l'instrument)

Ce paramètre définit le niveau de transmission de l'instrument sélectionné envoyé à l'effet Reverb. Il n'a aucun effet si l'effet d'insertion (ci-dessous) est activé.

Plage : 0 — 127

- Inst (Instrument) Insertion On/Off (Activation/désactivation de l'insertion de l'instrument)

Ce paramètre définit si l'effet d'insertion s'applique ou non à l'instrument sélectionné.

Réglages : 0 : Off (Désactivation) ; 1 : On

- Inst (Instrument) Key Assign (Affectation de touches de l'instrument)

Lorsque plusieurs notes sont jouées en même temps, ce paramètre définit si le kit (voix) doit jouer les notes simultanément (Multi) ou l'une après l'autre (Single).

Réglages : 0 : Single, 1 : Multi

- Inst (Instrument) Rcv Note Off (Receive Note Off) (Réception de notes de l'instrument désactivée)

Ce paramètre définit si l'instrument sélectionné répond ou non aux messages MIDI Note Off.

Réglages : 0 : Off (Désactivation) ; 1 : On

- Inst (Instrument) Rcv Note On (Receive Note On) (Réception de notes de l'instrument activée)

Ce paramètre définit si l'instrument sélectionné répond ou non aux messages MIDI Note On.

Réglages : 0 : Off (Désactivation) ; 1 : On

- Inst (Instrument) Filter Cutoff Frequency (Fréquence de coupure du filtre de l'instrument)

Ce paramètre définit la fréquence de coupure du filtre qui s'applique à l'instrument sélectionné. Plus la valeur est importante, plus le filtre est « ouvert » et plus le son est brillant. Plus la valeur est faible, plus le son est assourdi.

Réglages : -64 — +0 — +63

- Inst (Instrument) Filter Resonance (Résonance du filtre de l'instrument)

Ce paramètre définit la résonance ou l'emphase du filtre de l'instrument sélectionné.

Plage : -64 — +0 — +63

- Inst (Instrument) EG Attack (Attaque de l'EG de l'instrument)

Ce paramètre définit le taux d'attaque du générateur d'enveloppe (EG) de l'instrument sélectionné.

Plage : -64 — +0 — +63

- Inst (Instrument) EG Decay 1 (Chute 1 de l'EG de l'instrument)

Ce paramètre définit le premier taux de chute du générateur d'enveloppe (EG) de l'instrument sélectionné.

Plage : -64 — +0 — +63

- Inst (Instrument) EG Decay 2 (Chute 2 de l'EG de l'instrument)

Ce paramètre définit le deuxième taux de chute ou le taux de chute final du générateur d'enveloppe (EG) de l'instrument sélectionné.

Plage : -64 — +0 — +63

A propos du CD-ROM fourni

Ce CD-ROM comprend deux types de données : des données concernant le logiciel d'application et des données audio échantillonnées. Reportez-vous aux pages 19 (Windows) et 24 (Macintosh) pour obtenir les instructions relatives à l'installation du logiciel. Vous pouvez reproduire les données audio depuis un lecteur de CD audio (ou à l'aide d'une fonction de lecture de CD de votre ordinateur).

N'essayez jamais de reproduire la piste 1 (qui contient le logiciel) sur un lecteur CD audio. Vous pourriez endommager votre ouïe, ainsi que le lecteur de CD et les haut-parleurs.

Piste 1 : Logiciels d'application ; n'essayez JAMAIS de reproduire cette piste.

Piste 2 : Morceau de démonstration enregistré sur la carte PLG150-DR.

Piste 3 : Morceau de démonstration enregistré sur la carte PLG150-PC.

Pour les utilisateurs de Windows

Le CD-ROM fourni contient un logiciel d'édition permettant de créer des voix utilisateur destinées à la carte PLG150-DR/PLG150-PC ainsi que des morceaux de démonstration et des données de voix pour l'appareil « mère ».

Vous pouvez démarrer le logiciel d'édition en tant que logiciel autonome ou qu'application plug-in dans toute application compatible avec l'Open Plug-in Technology (SQ01, etc.) Vous pouvez enregistrer la voix utilisateur éditée sur ce logiciel au format SMF. Le format SMF est utilisé par tous les types de séquenceurs.

Pour reproduire les morceaux de démonstration, vous pouvez utiliser tout logiciel séquenceur ou un séquenceur proprement dit compatible qui soit capable de transmettre des données en bloc.

A propos de l'Open Plug-in Technology

L'Open Plug-in Technology (OPT) est un nouveau format de logiciel qui vous permet de contrôler les appareils MIDI à partir d'un séquenceur de logiciels de musique. Vous pouvez par exemple démarrer et faire fonctionner différents éléments de votre système musical, tels que les éditeurs de carte plug-in et les éditeurs de commande de mixage, directement à partir d'un séquenceur compatible avec l'OPT, sans devoir les utiliser séparément. De plus, il n'est plus nécessaire de configurer des pilotes MIDI pour chaque application, ce qui simplifie votre système de production de musique et rend les opérations plus simples et plus sûres.

Mise en œuvre du niveau d'OPT pour le Plug-in Board Editor

La compatibilité de l'application client avec l'OPT comprend trois niveaux différents, comme indiqué ci-dessous. (Pour plus d'informations, reportez-vous à la documentation ou aux fichiers d'aide fournis avec l'application client.) Ce tableau montre la compatibilité du Plug-in Board Editor avec l'OPT.

Niveaux de l'OPT de l'application client		Fonctionnement du Plug-in Board Editor
		Support des opérations	Limites des opérations
VIEWS (Niveau 3)		Oui	Aucune
PROCESSORS (Niveau 2)		Oui	Aucune
PANELS (Niveau 1)		Oui	Aucune

NOTE : Il arrive que certaines opérations ne fonctionnent pas correctement lorsqu'il n'y a pas de fonction correspondante dans l'application client (séquenceur, etc.). Le niveau d'implémentation le plus haut de l'application client apparaît dans le logo OPT (qui s'affiche en même temps que les informations relatives à la version de l'application).

■ Contenu du CD-ROM

Nom du dossier		Nom de l'application	Contenu
DR	Plug_	Plug-in Board Editor for PLG150-DR *1 *2	Vous permet d'éditer les voix de la carte PLG150-DR sur votre PC.
	Motif	Fichiers du Plug-in Editor pour le MOTIF Editor	Vous permet d'éditer les voix de la carte PLG150-DR sur le Voice Editor du MOTIF6/MOTIF7/MOTIF8.
	Data	Phrases de démonstration	Phrases de démonstration créés avec la carte PLG150-DR.
		Morceau de démonstration (solo de batterie)	Morceau de démonstration créé avec la carte PLG150-DR.
		Données des voix plug-in *4	Données de voix plug-in, proposant au total 64 voix créées à l'aide des voix prédéfinies de la carte PLG150-DR.
PC	Plug_	Plug-in Board Editor for PLG150-PC *1 *2	Vous permet d'éditer les voix de la carte PLG150-PC sur votre PC.
	Motif	Fichiers du Plug-in Editor du MOTIF Editor	Vous permet d'éditer les voix de la carte PLG150-PC sur le Voice Editor pour MOTIF6/MOTIF7/MOTIF8.
	Data	Phrases de démonstration	Phrases de démonstration créées avec la carte PLG150-PC.
		Morceaux de démonstration (XG)	Morceaux de démonstration pour les appareils de type système plug-in XG (MU128, etc.) créés avec la carte PLG150-PC.
		Données des voix plug-in*4	Données de voix plug-in, proposant au total 64 voix créées à l'aide des voix prédéfinies de la carte PLG150-PC.
Acroread_		Acrobat Reader *1 *3	Vous permet de visualiser tous les modes d'emploi PDF des différentes applications.

*1 Ces applications sont fournies avec des modes d'emploi PDF. Pour toute question relative au fonctionnement de ces applications, reportez-vous au mode d'emploi PDF correspondant.
*2 Vous pouvez utiliser ces applications en tant que logiciel autonome ou que logiciel plug-in dans toute application compatible avec la technologie Open Plug-in Technology.
*3 Malheureusement, Yamaha ne peut garantir la stabilité de ces programmes et ne peut pas non plus proposer d'assistance utilisateur en ce qui les concerne.
*4 Lorsque la carte PLG150-DR/PLG150-PC est installée sur le PLG1, sélectionnez le fichier « **PlgVc1.mid » ; lorsqu'elle est installée sur le PLG2, sélectionnez le fichier « **PlgVc2.mid » ; lorsqu'elle est installée sur le PLG3, sélectionnez le fichier « **PlgVc3.mid ».

Pour plus d'informations sur les morceaux de démonstration, reportez-vous à la page 25.

Pour obtenir la liste complète de ces voix, reportez-vous à la « Liste des voix plug-in DR/PC » (page 52).

■ Configuration minimale requise

Plug-in Board Editor pour la carte PLG150-DR

Plug-in Board Editor pour la carte PLG150-PC

(utilisation en tant qu'application autonome)

Processeur	Pentium (ou Celeron) de 450 MHz minimum
Système d'exploitation	Windows® 98/98SE/Me/2000/XP Edition familiale/XP Edition Professionnelle
Mémoire disponible	16 Mo ou plus
Disque dur	12 Mo ou plus
Ecran	800 x 600, haut en couleurs (16 bits)

NOTE : Lorsque vous utilisez l'Editor comme plug-in avec un logiciel compatible OPT, n'oubliez pas que la configuration minimale requise sera supérieure à celle du logiciel hôte.

Pour la configuration minimale requise des autres logiciels, reportez-vous aux modes d'emploi correspondants.

■ Installation du logiciel

● Plug-in Board Editor pour la carte PLG150-DR/PLG150-PC

1 Double-cliquez sur le dossier « Plug_ » dans le dossier « DR »/« PC ». Le fichier « Setup.exe » s'affiche.
2. Double-cliquez sur « Setup.exe ». La boîte de dialogue d'installation s'affiche.
3 Procédez à l'installation en suivant les instructions qui apparaissent à l'écran.

● Acrobat Reader

Pour pouvoir visualiser les modes d'emploi électroniques (PDF) fournis avec chaque application, vous devez installer Acrobat Reader.

Si une version plus ancienne d'Acrobat Reader est installée sur votre PC, vous devez d'abord la désinstaller avant de poursuivre.

1 Double-cliquez sur le dossier « ACROREAD ». Quatre dossiers correspondant aux différentes langues disponibles s'affichent.
2 Sélectionnez la langue de votre choix en double-cliquant sur le dossier correspondant. Le fichier « ar500fra.exe » s'affiche. (« xxx » représente des chiffres et « *** » la langue sélectionnée ; p. ex. « ar500eng.exe ».)
3 Double-cliquez sur « ar500fra.exe ». La boîte de dialogue d'installation d'Acrobat Reader s'affiche.
4 Procédez à l'installation en suivant les instructions qui apparaissent à l'écran. Une fois l'installation terminée, le dossier Acrobat apparaît sur votre PC (par défaut, dans Program Files). Pour plus d'informations sur l'utilisation d'Acrobat Reader, reportez-vous au Reader Guide dans le menu Help.

● Fichiers du Plug-in Editor pour le MOTIF Editor

Si vous utilisez le MOTIF, vous pouvez éditer des voix plug-in de la carte PLG150-DR/PLG150-PC sur le Voice Editor du MOTIF en installant les fichiers suivants.

1 Double-cliquez sur le dossier « Motif » du dossier « DR »/« PC ». Trois fichiers s'affichent :

Pour la carte PLG150-DR

• PLG150DR_VceList.ini
• Plg150DR.tpg
• Plg150DR.tpm

Pour la carte PLG150-PC

• PLG150PC_VceList.ini
• Plg150PC.tpg
• Plg150PC.tpm

2 Copiez les fichiers ci-dessus dans le dossier suivant de votre PC. Voice Editor for Motif6\Module\VEditor\Motif6\PlugIn

Par défaut, le dossier « Voice Editor for Motif6 » se trouve dans Program Files\YAMAHA\Tools.

■ Démarrage du Plug-in Board Editor

NOTE

Si vous utilisez un synthétiseur compatible avec le système plug-in de synthèse modulaire (MSPS) —

A propos des voix plug-in et des voix enregistrées sur carte

Les voix intégrées à la carte plug-in et directement utilisables à partir de celle-ci sont appelées « voix enregistrées sur carte », tandis que les voix de carte plug-in traitées à l'aide des paramètres et des commandes du synthétiseur hôte sont appelées « voix plug-in ».

Précautions concernant la création de voix utilisateur

Veillez à sélectionner la banque appropriée en mode Voice Play (Reproduction de voix) sur le synthétiseur hôte avant de démarrer le Plug-in Board Editor. Sélectionnez la banque de voix de la carte plug-in de manière à pouvoir contrôler directement la voix utilisateur pendant que vous l'éditez.

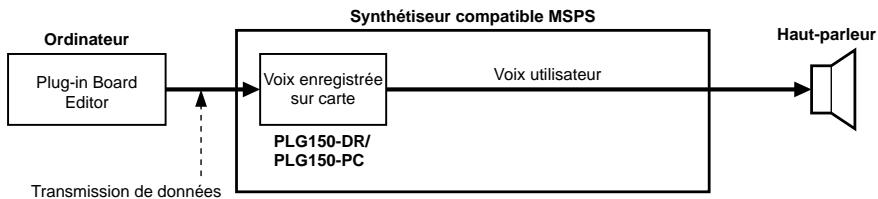

- Utilisation de la banque de voix enregistrées sur carte :

Dans ce cas, les modifications de paramètres réalisées depuis le synthétiseur hôte ne s'appliquent pas à la voix utilisateur.


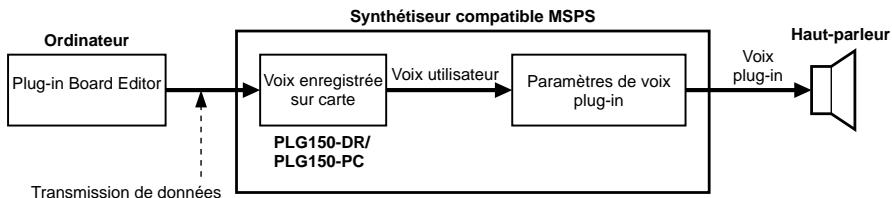

- Sélection de banques prédéfinies, etc. :

Dans ce cas, vous pouvez écouter les modifications apportées à la voix utilisateur par l'édition de paramètres sur le synthétiseur hôte.

Voix plug-in du CS6x/CS6R/S30/S80/MOTIF

Le CD-ROM joint contient des données de voix à utiliser avec le CS6x, le CS6R, le S30, le S80 et le MOTIF de Yamaha. Vous disposez ainsi de 64 voix plug-in spécialement programmées pour la carte PLG150-DR/PLG150-PC.

● Démarrage du Plug-in Board Editor en tant qu'application autonome

1 Sélectionnez le Plug-in Board Editor dans le menu Start (Démarrer). (Programs → YAMAHA OPT Tools → Plug-in Board Editor for PLG150-DR/PLG150-PC → Plug-in Board Editor for PLG150-DR/PLG150-PC)

Il est aussi possible de démarrer le Plug-in Board Editor en double-cliquant sur un fichier bibliothèque créé à l'aide de l'Editor.

2 Cliquez sur le bouton [MIDI SETUP] (Configuration MIDI) appelé à l'étape 1 ci-dessus, puis configurez le port MIDI approprié.
3 Sélectionnez la partie de votre choix dans la boîte de dialogue « Select Part » (Sélectionner une partie) et cliquez sur « OK ».

- Démarrage du Plug-in Board Editor dans l'application cliente en tant que logiciel plug-in

Vous pouvez utiliser le Plug-in Board Editor en tant que logiciel plug-in dans toute application cliente compatible avec l'Open Plug-in Technology (OPT - Technologie de plug-in ouvert). Pour plus de détails sur l'utilisation du logiciel plug-in, reportez-vous au mode d'emploi de l'application cliente.

Pour les utilisateurs de SQ01

En installant le Plug-in Board Editor, vous pouvez sélectionner les voix PLG150-DR/PLG150-PC sur votre éditeur SQ01 ou XG. Pour pouvoir utiliser cette fonction, vérifiez que la version du logiciel correspond bien ou est supérieure à celle qui est demandée (ci-dessous). (Il est possible de télécharger la dernière version sur le site Internet de Yamaha.)

SQ01 : ver. 1.07 ou supérieure

XG Editor : ver. 5.05 ou supérieure

■ Réglage du port MIDI (MIDI Setup)

Avant de régler le port MIDI du Plug-in Board Editor, vous devez paramétrer le port MIDI comme suit. C'est le port que vous allez utiliser dans le Plug-in Board Editor.

● Utilisation du Plug-in Board Editor en tant qu'application autonome

1 Démarrez le Plug-in Board Editor.
2 Cliquez sur le bouton MIDI Setup de la barre d'outils appelée à l'étape 1.

MIDI SETUP Bouton MIDI Setup

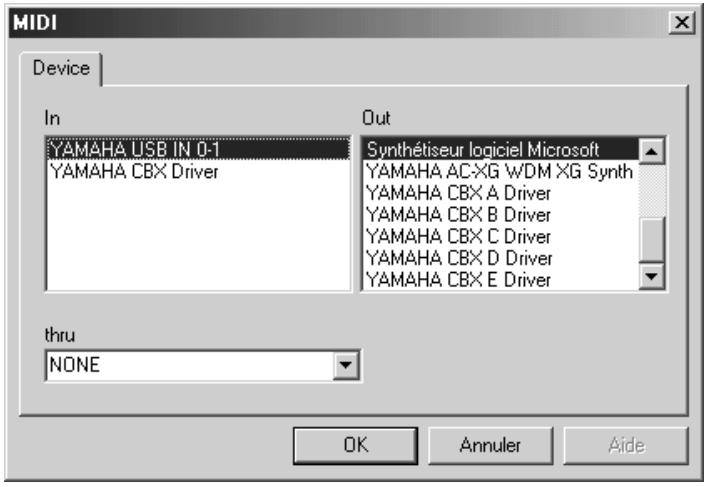

3 Dans la fenêtre MIDI Setup appelée à l'étape 2, sélectionnez le port MIDI In/Out/Thru de l'appareil « mère ».

MIDI Device In YAMAHA USB IN 0-1 YAMAHA CBX Driver Out Synthétiseur logiciel Microsoft YAMAHA AC-XG WDM XG Synth YAMAHA CBX A Driver YAMAHA CBX B Driver YAMAHA CBX C Driver YAMAHA CBX D Driver YAMAHA CBX E Driver thru NONE OK Annuler Aide

• Vous avez besoin du logiciel du pilote MIDI pour configurer le port ici. Le pilote MIDI approprié se trouve sur le CD-ROM fourni avec l'appareil « mère ».
• Lorsque l'appareil « mère » et votre PC sont connectés avec un câble USB, sélectionnez « YAMAHA USB OUT xxx ». Lorsqu'ils sont connectés par un câble série, sélectionnez « YAMAHA CBX Driver ». Pour plus de détails, reportez-vous au mode d'emploi du périphérique « mère » en question.

● Utilisation du Plug-in Board Editor dans l'application cliente en tant que logiciel plug-in

Sélectionnez le port MIDI correspondant dans la boîte de dialogue MIDI Setup de l'application cliente. Reportez-vous au mode d'emploi de l'application cliente.

Pour les utilisateurs de Macintosh

■ Contenu du CD-ROM

Nom du dossier		Nom de l'application	Contenu
DR	Motif	Fichier du Plug-in Editor pour le MOTIF Editor	Vous permet d'éditer les voix PLG150-DR sur le Voice Editor du MOTIF6/MOTIF7/MOTIF8.
	Data	Phrases de démonstration	Phrases de démonstration créées avec la carte PLG150-DR.
		Morceau de démonstration (solo de batterie)	Morceau de démonstration créé avec la carte PLG150-DR.
		Données de voix plug-in *	Données de voix plug-in, proposant au total 64 voix créées à l'aide des voix prédéfinies de la carte PLG150-DR.
PC	Motif	Fichier du Plug-in Editor pour le MOTIF Editor	Vous permet d'éditer les voix de la carte PLG150-PC sur le Voice Editor du MOTIF6/MOTIF7/MOTIF8.
	Data	Phrases de démonstration	Phrases de démonstration créées avec la carte PLG150-PC.
		Morceaux de démonstration (XG)	Morceaux de démonstration pour les appareils de type système plug-in XG (MU128, etc.) créés à l'aide de la carte PLG150-PC.
		Données de voix plug-in*	Données de voix plug-in, proposant au total 64 voix créées à l'aide des voix prédéfinies de la carte PLG150-PC.

* Lorsque la carte PLG150-DR/PLG150-PC est installée sur le PLG1, sélectionnez le fichier « **PlgVc1.mid » ; lorsqu'elle installée sur le PLG2, sélectionnez le fichier « **PlgVc2.mid » ; lorsquelle est installée sur le PLG3, sélectionnez le fichier « **PlgVc3.mid ».
Pour plus d'informations sur les morceaux de démonstration, reportez-vous à la page 25.
Pour obtenir la liste complète de ces voix, reportez-vous à la « Liste des voix plug-in DR/PC » (page 52).

■ Fichiers du Plug-in Editor pour le MOTIF Editor

Si vous utilisez le MOTIF, vous pouvez éditer des voix plug-in de la carte PLG150-DR/PLG150-PC sur le Voice Editor du MOTIF en installant les fichiers suivants.

1 Double-cliquez sur le dossier « Motif » du dossier « DR »/« PC ».

Trois fichiers s'affichent :

Pour la carte PLG150-DR

• PLG150DR_VceList.ini
• Plg150DR.tpg
• Plg150DR.tpm

Pour la carte PLG150-PC

• PLG150PC_VceList.ini
• Plg150PC.tpg
• Plg150PC.tpm

2 Copiez les fichiers ci-dessus dans le dossier suivant de votre ordinateur.

Voice Editor for Motif6\VEditor\PlugIn

Par défaut, le dossier « Voice Editor for Motif6 » se trouve dans le dossier « YAMAHA Tools ».

Morceaux de démonstration

Ce CD-ROM comprend deux types de morceaux de démonstration : des fichiers au format SMF et des données audio échantillonnées. Les fichiers au format SMF peuvent être utilisés sur tous les types de séquenceurs. Les données audio sont reproduites sur un lecteur de CD audio (ou à l'aide d'une fonction de lecture/ripping de CD de votre ordinateur). Les fichiers au format SMF se trouvent sur la piste 1 (telle que reconnue sur un lecteur CD audio) et les données audio sur les pistes suivantes.

N'essayez jamais de reproduire la piste 1 (qui contient le logiciel) sur un lecteur CD audio. Cela pourrait endommager votre ouïe, ainsi que le lecteur de CD et les haut-parleurs.

■ « Phrases solo » (format SMF)

- Phrases de démonstration pour la carte PLG150-DR

DS00ROCK.MID — DS14HOUS.MID

Composés par Scott Plunkett et Philip A. Bloch

DS15FUNK.MID — DS22AMB3.MID

Composés par Ryuichi Sato

Les phrases de démonstration ont été créées à l'aide de la carte PLG150-DR.

- Phrases de démonstration pour la carte PLG150-PC

PS00SALS.MID — PS04HIPH.MID

Composés par Geoff Stradling

PS05ETH1.MID — PS12AMB2.MID

Composés par Ryuichi Sato

Les phrases de démonstration ont été créées à l'aide de la carte PLG150-PC.

Lorsque vous écoutez les morceaux de démonstration sur un instrument compatible avec le système plug-in de synthèse modulaire, effectuez d'abord les réglages suivants :

• Sélectionnez le mode multi-timbre approprié sur l'instrument (sur le MOTIF, il s'agit du mode Song).
• Réglez le canal de réception de la partie [PLG] (la partie à laquelle la carte PLG150-DR/PLG150-PC a été affectée) sur Channel 1 (Canal 1).
• Réglez toutes les autres parties sur des canaux autres que Channel 1.

Lorsque vous écoutez les morceaux de démonstration sur un instrument compatible avec le système plug-in XG, effectuez d'abord les réglages suivants :

• Réglez le mode Sound Module de l'instrument sur « XG mode ».
• Réglez le numéro de l'appareil sur « 1 » ou « All ».

■ « Démonstration de solo de batterie » (format SMF)

- Morceau de démonstration pour PLG150-DR

DSL_DEMO.MID

Composé par Junichi Omi

Morceau de démonstration créé avec la carte PLG150-DR.

■ « XG-demo » (format SMF)

- Morceau de démonstration pour PLG150-PC

PXG_DEMO.MID

Composé par Toshiro Imaizumi

Morceau de démonstration créé avec la carte PLG150-DR.

■ « MSPS-demos » (données audio)

• Morceau de démonstration pour PLG150-DR (Piste 2) Composé par Scott Plunkett
• Morceau de démonstration pour PLG150-PC (Piste 3) Composé par Geoff Stradling

Ces morceaux ont été créés sur le MOTIF à l'aide de la carte PLG150-DR/PLG150-PC. Les parties de batterie/percussion sont reproduites avec les voix de la carte PLG150-DR/PLG150-PC et les autres avec les voix du MOTIF et d'autres instruments.

Preset Voice List

● PLG150-DR
MSB=79, LSB=0

Pgm#	Kit Name	Reverb	Insertion
1	LiveRm A	Room3	2BandEQ
2	LiveRm B	Room3	2BandEQ
3	PowrdStd	Room1	Room1
4	DryStand	Room1	Room1
5	RockSt1	Room1	Room1
6	RockSt2	Room1	Room1
7	DryKit A	Hall1	2BandEQ
8	DryKit B	Hall1	2BandEQ
9	SmlRoom1	Room1	Room1
10	SmlRoom2	Room1	Room1
11	HeavyKit	Hall1	2BandEQ
12	RingSnrs	Room3	2BandEQ
13	Rocky	Room3	2BandEQ
14	Trashed1	Room3	Distortion
15	Trashed2	Hall1	Over Drive
16	Trashed3	Room1	Amp Simulator
17	Weirdo	Basement	Rotary Speaker
18	DarkBrk	Room1	Over Drive
19	BriteBrk	Plate	Distortion
20	RockBrk	Hall1	Amp Simulator
21	DirtyTek	Hall1	Over Drive
22	Ethnic	Hall1	Phaser1
23	DigiLofi	Hall1	Phaser1 *1
24	NoizElec	Room1	Amp Simulator
25	BreakAmb	Plate	Delay L R
26	Electron	Room1	Flanger1
27	EthncAmb	Room1	Distortion

Pgm#	Kit Name	Reverb	Insertion
28	Flanger	Room3	Flanger1
29	Phaser1	Room3	Phaser1
30	Phaser2	Room3	Phaser2
31	AM/PM	Plate	Tremolo
32	AutoPan	Hall1	Auto Pan
33	Drone	Room1	Karaoke1
34	SnareKit	Hall1	Phaser2
35	Cym Amb	Hall1	Hall1
36	KitA/Ht1	Room3	2BandEQ
37	KitB/Ht1	Room3	2BandEQ
38	KitA/Ht2	Room3	2BandEQ
39	KitB/Ht2	Room3	2BandEQ
40	Spread1	Room3	2BandEQ
41	Spread2	Room3	2BandEQ
42	Spread3	Room3	2BandEQ
43	Spread4	Room3	2BandEQ
44	Kicks	Room1	2BandEQ
45	Snares	Hall1	2BandEQ
46	Toms	Hall2	2BandEQ
47	Hats	Hall2	2BandEQ
48	Cymbals	Hall2	2BandEQ
49	A--PlgPC *2	Room3	2BandEQ
50	B--PlgPC *2	Room3	2BandEQ
51	ABAA/Prc	Room3	2BandEQ
52	AABA/Prc	Room3	2BandEQ
53	AAAB/Prc	Room3	2BandEQ
54	ABBA/Prc	Room3	2BandEQ

Pgm#	Kit Name	Reverb	Insertion
55	AABB/Prc	Room3	2BandEQ
56	ABAB/Prc	Room3	2BandEQ
57	ABBB/Prc	Room3	2BandEQ
58	BABB/Prc	Room3	2BandEQ
59	BBAB/Prc	Room3	2BandEQ
60	BBBA/Prc	Room3	2BandEQ
61	BAAB/Prc	Room3	2BandEQ
62	BBAA/Prc	Room3	2BandEQ
63	BABA/Prc	Room3	2BandEQ
64	BAAA/Prc	Room3	2BandEQ
65	AAAA/Kk	Room3	2BandEQ
66	ABAA/Sn1	Room3	2BandEQ
67	AABA/Sn2	Room3	2BandEQ
68	AAAB/Tom	Room3	2BandEQ
69	ABBA/Hat	Room3	2BandEQ
70	AABB/Cym	Room3	2BandEQ
71	ABAB/Sn1	Room3	2BandEQ
72	ABBB/Sn2	Room3	2BandEQ
73	BBBB/Kk	Room3	2BandEQ
74	BABB/Sn1	Room3	2BandEQ
75	BBAB/Sn2	Room3	2BandEQ
76	BBBA/Tom	Room3	2BandEQ
77	BAAB/Hat	Room3	2BandEQ
78	BBAA/Cym	Room3	2BandEQ
79	BABA/Sn1	Room3	2BandEQ
80	BAAA/Sn2	Room3	2BandEQ

● PLG150-PC
MSB=79, LSB=1

Pgm#	Kit Name	Reverb	Insertion
1	AfroCubn	Room1	2BandEQ
2	Brazil	Room1	2BandEQ
3	MotifLtn	Room1	2BandEQ
4	GM Perc	Room1	2BandEQ
5	AfrCbn61	Room1	2BandEQ
6	Brazil61	Room1	2BandEQ
7	AC-PlgDR *3	Room1	2BandEQ
8	Br-PlgDR *3	Room1	2BandEQ
9	Lt-PlgDR *3	Room1	2BandEQ
10	GMLtnDrm	Room1	2BandEQ
11	Live Pop	Room1	2BandEQ
12	Kick&Snr	Room1	2BandEQ
13	AfCbHand	Room1	2BandEQ
14	BrzlHnd1	Room1	2BandEQ
15	BrzlHnd2	Room1	2BandEQ
16	Bells	Room1	2BandEQ
17	Shakers	Room1	2BandEQ
18	Skins	Room1	2BandEQ
19	Sticks 1	Room1	2BandEQ
20	Sticks 2	Room1	2BandEQ
21	DlyAfrCb	Hall1	2BandEQ
22	DlyBrazil	Hall1	2BandEQ
23	DlyGMPrc	Hall1	2BandEQ
24	DlyGMLtn	Hall1	2BandEQ
25	NsDAfrCb	Room1	Hall1
26	NsDBrazil	Room1	Hall1
27	ODAfrCbn	Room1	OverDrive

Pgm#	Kit Name	Reverb	Insertion
28	ODBrazil	Room1	OverDrive
29	ODGMLatn	Room1	OverDrive
30	ODKk&Snr	Room1	OverDrive
31	Dst1AfCb	Room1	Distortion
32	Dst1Brzl	Room1	Distortion
33	Dst1GMLt	Room1	Distortion
34	Dst1Kk&S	Room1	Distortion
35	Dst2AfCb	Room1	Distortion
36	Dst2Brzl	Room1	Distortion
37	Dst2GMLt	Room1	Distortion
38	Dst2Kk&S	Room1	Distortion
39	FlgAfrCb	Room1	Flanger1
40	FlgBrazil	Room1	Flanger1
41	FlgShkrs	Room1	Flanger1
42	PhsShkrs	Room1	Phaser1
43	Rs1Skins	Room1	Phaser1
44	Rs1Stick	Room1	Phaser1
45	Rs2Kk&Sn	Room1	Phaser1
46	Rs2Stick	Room1	Phaser1
47	Md1AfrCb	Room1	Celeste4
48	Md1Brazil	Room1	Celeste4
49	Md2AfrCb	Room1	Celeste4
50	Md2Brazil	Room1	Celeste4
51	Md3Bells	Room1	Celeste4
52	Md3Shkrs	Room1	Celeste4
53	Md4BrHd1	Room1	Celeste1
54	Md4BrHd2	Room1	Celeste1

Pgm#	Kit Name	Reverb	Insertion
55	Md5BrHd1	Room1	Symphonic
56	Md5BrHd2	Room1	Symphonic
57	PchBells	Hall1	Flanger1
58	PchShkrs	Hall1	AmpSimulator
59	PchSkins	Room1	Phaser1
60	PchStick	Room1	Hall1
61	RevAfrCb	Hall1	2BandEQ
62	RevBrazil	Hall1	2BandEQ
63	RevMotif	Hall1	2BandEQ
64	RevGMPrc	Hall1	2BandEQ
65	RevAfC61	Hall1	2BandEQ
66	RevBrz61	Hall1	2BandEQ
67	RvACPgDR *3	Hall1	2BandEQ
68	RvBrPgDR *3	Hall1	2BandEQ
69	RvLtPgDR *3	Hall1	2BandEQ
70	RevGMLtn	Hall1	2BandEQ
71	RevLvPop	Hall1	2BandEQ
72	RevKk&Sn	Hall1	2BandEQ
73	RevACHnd	Hall1	2BandEQ
74	RevBrHd1	Hall1	2BandEQ
75	RevBrHd2	Hall1	2BandEQ
76	RevBells	Hall1	2BandEQ
77	RevShkrs	Hall1	2BandEQ
78	RevSkins	Hall1	2BandEQ
79	RevStck1	Hall1	2BandEQ
80	RevStck2	Hall1	2BandEQ

Ceci est un contrat entre vous-même, l'utilisateur final, et Yamaha Corporation (« Yamaha »). Le logiciel Yamaha ci-inclus est concédé sous licence par Yamaha à l'acheteur original et ne peut être utilisé que dans les conditions prévues aux présentes. Veuillez lire attentivement ce contrat de licence. Le fait d'ouvrir ce coffret indique que vous acceptez l'ensemble des termes du contrat. Si vous n'acceptez pas lesdits termes, renvoyez le coffret non ouvert à Yamaha pour en obtenir le remboursement intégral.

1. CONCESSION DE LICENCE ET DROITS D'AUTEUR

Yamaha vous concède le droit d’utiliser, en tant qu’acheteur original, un exemplaire du logiciel et des données afférentes à celui-ci (« LOGICIEL ») sur un ordinateur pour utilisateur unique. Vous n’êtes pas autorisé à utiliser ces éléments sur plus d’un ordinateur ou terminal d’ordinateur. Le LOGICIEL est la propriété de Yamaha. Il est protégé par les dispositions relatives au droit d’auteur contenues dans la législation japonaise et les traités internationaux. Vous êtes en droit de revendiquer l’appartenance du support du LOGICIEL. A ce titre, vous devez traiter le LOGICIEL comme tout autre élément protégé par le droit d’auteur.

2. RESTRICTIONS

Le LOGICIEL est protégé par le droit d'auteur. Vous n'êtes pas autorisé à reconstituer la logique du LOGICIEL ou à reproduire ce dernier par quelque autre moyen que ce soit. Vous n'êtes pas en droit de reproduire, modifier, prêter, louer, revendre ou distribuer le LOGICIEL en tout ou partie, ou d'utiliser le LOGICIEL à des fins de création dérivée. Vous n'êtes pas autorisé à transmettre le LOGICIEL à d'autres ordinateurs ou à l'utiliser en réseau.

Vous êtes en droit de céder, à titre permanent, le LOGICIEL et la documentation imprimée qui l'accompagne, sous réserve que vous n'en conserviez aucun exemplaire et que le bénéficiaire accepte les termes du présent contrat.

3. RESILIATION

Les conditions énoncées dans le présent contrat de licence prennent effet à compter du jour où le LOGICIEL vous est remis. Si l'une quelconque des dispositions relatives au droit d'auteur ou des clauses du contrat ne sont pas respectées, le contrat de licence sera résilié de plein droit par Yamaha, ce sans préavis. Dans ce cas, vous devrez immédiatement détruire le LOGICIEL concédé sous licence ainsi que les copies réalisées.

4. GARANTIE PRODUIT

Si, dans des conditions normales d'utilisation, le LOGICIEL ne remplit pas les fonctions décrites dans le manuel fourni, Yamaha s'engage vis-à-vis de l'acheteur original à remplacer gratuitement, sur la base d'un échange, tout support reconnu défectueux par suite d'un défaut de matière première ou d'un vice de fabrication. Ceci constitue le seul recours opposable à Yamaha. Hormis dans les cas expressément énoncés plus haut, le LOGICIEL est livré « en l'état » et toute autre garantie expresse ou implicite le concernant, y compris, de manière non limitative, toute garantie implicite de qualité marchande et d'adéquation à un usage particulier, est exclue.

5. RESPONSABILITE LIMITEE

Votre unique recours et la seule responsabilité de Yamaha sont tels qu'énoncés précédemment. En aucun cas Yamaha ne pourra être tenu responsable, par vous-même ou une autre personne, de quelques dommages que ce soit, notamment et de manière non limitative, de dommages indirects, frais, pertes de bénéfices, pertes de fonds ou d'autres dommages résultant de l'utilisation ou de l'impossibilité d'utiliser le LOGICIEL, même si Yamaha ou un distributeur agréé ont été prévenus de l'éventualité de tels dommages, ou de quelque autre revendication formulée par une tierce partie.

6. REMARQUE GENERALE

Le présent contrat de licence est régi par le droit japonais, à la lumière duquel il doit être interprété.

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.

Yamaha Musique France,

Division Professionnelle

BP 70-77312 Marne-la-Vallée Cedex 2, France

Tel: [phone]

ITALY

Yamaha Musica Italia S.P.A.,

Combo Division

Viale Italia 88, 20020 Lainate (Milano), Italy

Tel: [phone]

SPAIN/PORTUGAL

Yamaha-Hazen Electronica Musical, S.A.

Ctra. de la Coruna km. 17, 200, 28230

Las Rozas (Madrid) Spain

Tel: [phone]

GREECE

Philippe Nakas S.A.

Ce document a été imprimé sur du papier non blanchi au chlore avec de l'encre d'huile de soja.

M.D.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation
