PLG100-VL - Module de synthèse YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'extension pour synthétiseur
Caractéristiques techniques principales	Générateur de sons virtuels, modélisation physique
Alimentation électrique	Alimentation par le synthétiseur hôte
Dimensions approximatives	Non spécifiées
Poids	Non spécifié
Compatibilités	Compatible avec les synthétiseurs Yamaha de la série Motif et autres modèles compatibles
Fonctions principales	Modélisation de sons d'instruments acoustiques, effets intégrés
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable selon le revendeur
Sécurité	Utiliser dans un environnement sec, éviter les chocs et les températures extrêmes
Informations générales utiles	Vérifier la compatibilité avec votre équipement avant l'achat

FOIRE AUX QUESTIONS - PLG100-VL YAMAHA

Comment installer le YAMAHA PLG100-VL sur mon synthétiseur ?

Pour installer le YAMAHA PLG100-VL, éteignez votre synthétiseur, insérez la carte dans le slot d'extension prévu, puis allumez l'appareil. Vérifiez que la carte est reconnue dans le menu des réglages.

Mon synthétiseur ne reconnaît pas la carte PLG100-VL, que faire ?

Assurez-vous que la carte est correctement insérée et que votre synthétiseur est compatible avec la PLG100-VL. Essayez de réinitialiser le synthétiseur et de vérifier les mises à jour du firmware.

Comment utiliser les fonctionnalités de synthèse vocale du PLG100-VL ?

Accédez au menu de sélection des voix de votre synthétiseur et choisissez une des voix associées à la carte PLG100-VL. Vous pouvez ensuite ajuster les paramètres de synthèse vocale via le panneau de contrôle.

Les sons du PLG100-VL ne sont pas de bonne qualité, que faire ?

Vérifiez les réglages de votre synthétiseur, notamment les effets appliqués. Assurez-vous également que votre système audio est de bonne qualité et que les connexions sont sécurisées.

Puis-je utiliser le PLG100-VL avec des logiciels de musique sur PC ?

Oui, vous pouvez utiliser le PLG100-VL avec des logiciels de musique, mais vous aurez besoin d'un interface MIDI pour connecter votre synthétiseur à l'ordinateur.

Comment mettre à jour le firmware de la carte PLG100-VL ?

Visitez le site officiel de Yamaha pour télécharger la dernière version du firmware. Suivez les instructions fournies pour flasher le firmware sur la carte.

Où puis-je trouver des presets supplémentaires pour le PLG100-VL ?

Vous pouvez trouver des presets supplémentaires sur le site de Yamaha ou sur des forums de musiciens spécialisés. Certains utilisateurs partagent également leurs propres créations.

Le PLG100-VL peut-il être utilisé avec d'autres synthétiseurs ?

La carte PLG100-VL est conçue spécifiquement pour certains modèles de synthétiseurs Yamaha. Vérifiez la compatibilité avec votre modèle sur le site de Yamaha.

Que faire si la carte PLG100-VL ne fonctionne pas correctement ?

Essayez de retirer la carte, de nettoyer les contacts et de la réinsérer. Si le problème persiste, consultez le support technique de Yamaha.

Comment régler les paramètres de modulation sur le PLG100-VL ?

Accédez au menu des paramètres de la voix et recherchez les options de modulation. Vous pouvez ajuster les paramètres selon vos préférences.

MODE D'EMPLOI PLG100-VL YAMAHA

Carte Plug-in de Synthèse Acoustique Virtuelle

PLG100-VL

Owner's Manual

Mode d'emploi

• Ne soumettez pas la carte-fille aux rayons du soleil, à une humidité excessive, à de hautes températures, à une poussière excessive ou à de fortes vibrations.
• Avant de manipuler la carte-fille, veillez à prendre une surface métallique en main afin de décharger toute électricité statique corporelle. Lorsque vous tenez la carte-fille en main, ne touchez pas la zone centrale de la carte et n'exercez pas de pression excessive sur celle-ci. Protégez la carte contre tout contact avec de l'eau ou tout autre liquide.
• Avant d'installer la carte-fille sur une carte son, débranchez la prise secteur de votre ordinateur.
• eils, coupez l'alimentation de tous les appareils.
• Yamaha ne peut être tenu responsable de la perte de données résultant de dysfonctionnements de l'ordinateur ou de manipulations effectuées par l'opérateur.
• La carte-fille ne contient aucun élément réparable par l'utilisateur. Ne touchez donc jamais la section interne du circuit imprimé. Vous risquez de vous électrocuter ou d'endommager la carte-fille.

YAMAHA NE PEUT ÊTRE TENU RESPONSABLE DE DOMMAGES RÉSULTANT D'UNE MAUVAISE MANIPULATION OU UTILISATION DE LA CARTE.

• Les noms de firmes et de produits cités dans ce mode d'emploi sont des marques commerciales ou déposées appartenant à leurs détenteurs respectifs.
• Les illustrations d'écran de ce mode d'emploi ne sont données qu'à titre d'exemple et peuvent différer légèrement de ce qui apparaît à votre écran.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• This applies only to products distributed by Yamaha Canada Music Ltd.
• Ceci ne s'applique qu'aux produits distribués par Yamaha Canada Musique Ltée.

La carte plug-in acoustique virtuelle ou Virtual Acoustic PLG100-VL élargit les possibilités de votre générateur de sons ou de la carte son (MU100 ou SW1000XG, par exemple) en ajoutant 256 sons VL, produits par l'extraordinaire synthèse Virtual Acoustic (dont 137 sons compatibles VL-XG, XG). Le logiciel inclus, VL Visual Editor, vous permet d'éditer les sons VL et de créer vos propres sons à partir de zéro.

Veuillez lire attentivement ce mode d'emploi avant toute utilisation pour profiter pleinement de votre PLG100-VL ; rangez-le ensuite dans un endroit sûr pour toute référence ultérieure.

Sommaire

PLG100-VL 4

Synthèse Virtual Acoustic

Création de sons. 10

Répartition des sons

Sélection de sons 12

Édition des paramètres de la partie VL 15

Paramètres système VL 24

Appendice Q & R 28

Voice List 30

MIDI Data Format 34

MIDI Implementation Chart 46

Système de plug-ins XG

Avec le système de plug-ins XG de Yamaha, vous pouvez élargir votre système de génération de son en ajoutant simplement une carte disponible en option sur votre générateur de sons ou carte son "mère". Vous êtes ainsi en mesure d'utiliser des sons provenant d'une synthèse inédite telle que Virtual Acoustic, d'ajouter une dimension nouvelle à votre musique par des effets inattendus et de laisser votre musique profiter des dernières technologies de pointe.

Sondius XG

Les produits porteurs du label SONDIUS-XG sont autorisés sous des brevets détenus par Stanford University et Yamaha dont vous trouvez la liste sur le site internet http://www.sondius-xg.com.

L'extension VL pour XG ("VL Extension for XG", abrégée VL-XG) incluse dans la PLG100-VL élargit considérablement les possibilités du format XG en lui ajoutant la sonorité exceptionnelle et le potentiel expressif de la synthèse Virtual Acoustic de Yamaha. La PLG100-VL met à votre disposition des sons d'instruments à vent et à cordes sans pareil, tandis que le générateur de sons ou la carte son XG fournit les sons de batterie, percussion, clavier et autres.

Caractéristiques principales

• Permet de reproduire des morceaux programmés avec des données de sons VL-XG (p.10).
• Permet d'éditer les paramètres VL sur le générateur de sons (il faut un modèle avec écran à cristaux liquides) (p.15).
• Permet de simuler un instrument acoustique et un instrument acoustique "virtuel" avec le "VL Visual Editor", un plug-in pour "XGworks", même si vous ne possédez aucune connaissance musicale. (p.10).

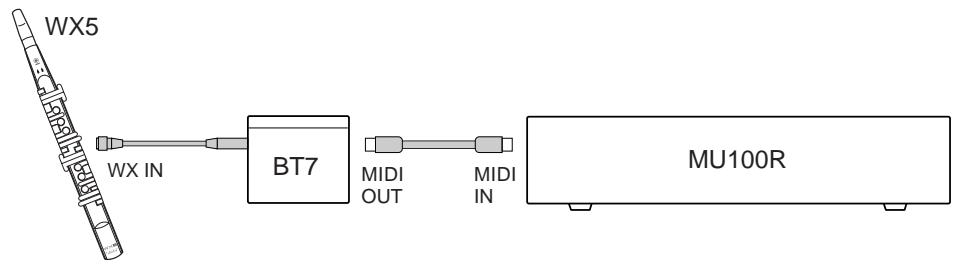

• Permet de piloter la PLG100-VL avec un WX5 (via BT7) relié au générateur de sons par MIDI. (p.27).
• Permet d'installer facilement la PLG100-VL sur le générateur de sons ou sur la carte son.

Édition des sons VL-XG

Si vous souhaitez éditer les fichiers MIDI ou créer un morceau MIDI en utilisant les sons VL-XG de la PLG100-VL, il vous faut un logiciel séquenceur capable d'éditer les messages SysEx (exclusifs du système) et de transmettre des messages de sélection de banque/de changement de programme ainsi que des changements de paramètres à la PLG100-VL. Voyez le Format des données MIDI (p.34) pour en savoir davantage sur les messages SysEx.

Toutefois, l'utilisation de l'éditeur XG du logiciel séquenceur inclus, "XGworks" ou "XGworks lite" (une application Windows disponible sur le CD-ROM fourni), vous permet d'entrer facilement des changements de programme VL et d'en opérer les données afin d'éviter le recours aux messages SysEx plus compliqués.

Création de sons VL personnels

Même si vous n'avez aucune expérience en matière de création de sons, le "VL Visual Editor" (également inclus sur le CD-ROM) vous permet de créer facilement des sons VL. Le "VL Visual Editor" est l'un des plug-ins de "XGworks" (P.10).

NOTE

• Afin de pouvoir utiliser "XGworks" et le "VL Visual Editor", vous devez relier le générateur de sons ou la carte son mère à votre ordinateur et régler convenablement le "Pilote" et les "Périphériques d'entrée et de sortie". Pour en savoir plus, veuillez consulter le mode d'emploi de "XGworks".

Installation

Pour l'installation de la PLG100-VL, consultez le manuel du générateur de sons ou de la carte son utilisée.

Articles fournis

• Carte PLG100-VL
• CD-ROM Mode d'emploi

Fiche technique

Générateur de sons	S/VA (Synthèse Virtual Acoustic auto-oscillante: Algorithmme VLR)
Polyphonie	Monophonique (priorité à la première note)
Mode Module de sons	VL-XG
Interface	Connecteur Plug-in XG (connecteur numérique à 15 broches)
Nombre de sons	256 sons préprogrammés (dont 137 sons VL-XG) 6 sons personnels 64 sons internes
Dimensions	138,5mm(L) 89mm(P) 8,5mm(H)
Poids	56g

Données de démonstration fournies sur le CD-ROM

Les données de démonstration, les morceaux et les performances proposés sur le CD-ROM vous montrent les possibilités de la PLG100-VL. Essayez-les avec "XGworks".

• Données de Performance: envoyez-les sous forme de blocs de données MIDI au générateur de sons avec "XGworks."
• Morceaux

Nom de fichier	Morceau	Compositeur
COOLJIVA.MID	Cool JiVA	Katsunori Ujiie
OXYGEN.MID	Oxygen	Andy Mowat Daniel Powell (YAHAMA R&D London)
NOBODY.MID	Nobody Knows	Akio Suzuki
SILHOUET.MID	Silhouettes	Tom Scott (GRP Recording Artist) Nate Tschetter Charles Feilding (YAMAHA Sound Design Office)
VAMBIENT.MID	VAmbient	Katsunori Ujiie
DOGROOVA.MID	Do GrooVA	Katsunori Ujiie
CLOUDS.MID	Clouds	Akio Suzuki

Performances

VLPFM1.MID

VLPFM2.MID

VLPFM3.MID

VLPFM4.MID

À la différence des systèmes de génération de son précédents qui se servent d'oscillateurs, de générateurs de fonctions, de formes d'onde préétablies ou d'échantillons pour produire du son, la synthèse Virtual Acoustic (VA) de Yamaha fait appel à la technologie de pointe, basée sur ordinateur, de "modelage physique" et l'applique au son. Au lieu de simuler des systèmes météorologiques ou des caractéristiques de vol d'un avion en cours de conception, la PLG100-VL simule les vibrations, résonances, réflexions et autres phénomènes acoustiques extrêmement complexes se produisant avec un instrument à vent ou à cordes.

Avantages de la VA

La PLG100-VL offre de nombreux avantages non seulement en ce qui concerne le son, mais aussi le comportement de ce dernier qui rend l'instrument acoustique si musical. La synthèse Virtual Acoustic de Yamaha constitue en fait l le plus musical jamais créé.

• La PLG100-VL sonne, a plus de profondeur et est plus réaliste d'un point de vue musical que n'importe quel autre système de génération de son.
• Jouer une note de la même façon ne produit pas toujours nécessairement le même résultat. L'instrument est vivant et a son mot à dire.
• Les transitions entre notes ont la même continuité que celle des instruments acoustiques. Ce qui se passe entre les notes est tout aussi important que les notes elles-mêmes.
• Il est doté d'une capacité d'expression hors du commun. Plutôt que de contrôler de simples paramètres tels que le volume ou la hauteur, vous pouvez piloter des caractéristiques telles que la pression de l'anche et le souffle et en reproduire les effets complexes sur le timbre du son.

Modèle du générateur de sons VL

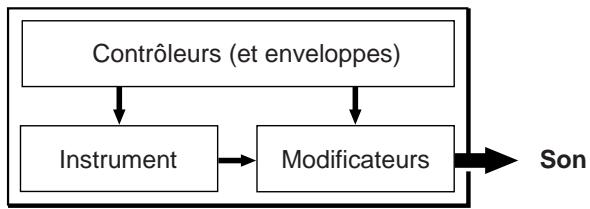

Le modèle global pour la génération de son VL ou "algorithme" est constitué de trois blocs principaux : l'instrument, les contrôleurs et les modifieurs. Schématiquement, voici comment ces trois blocs sont agencés :

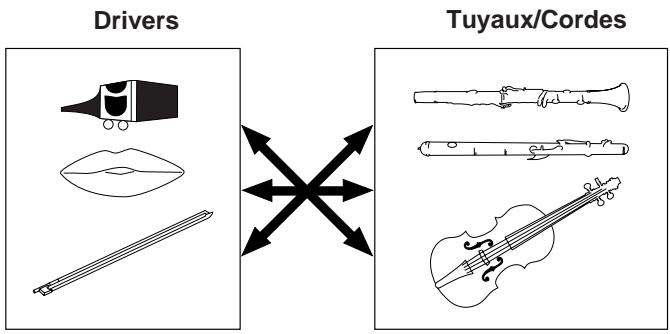

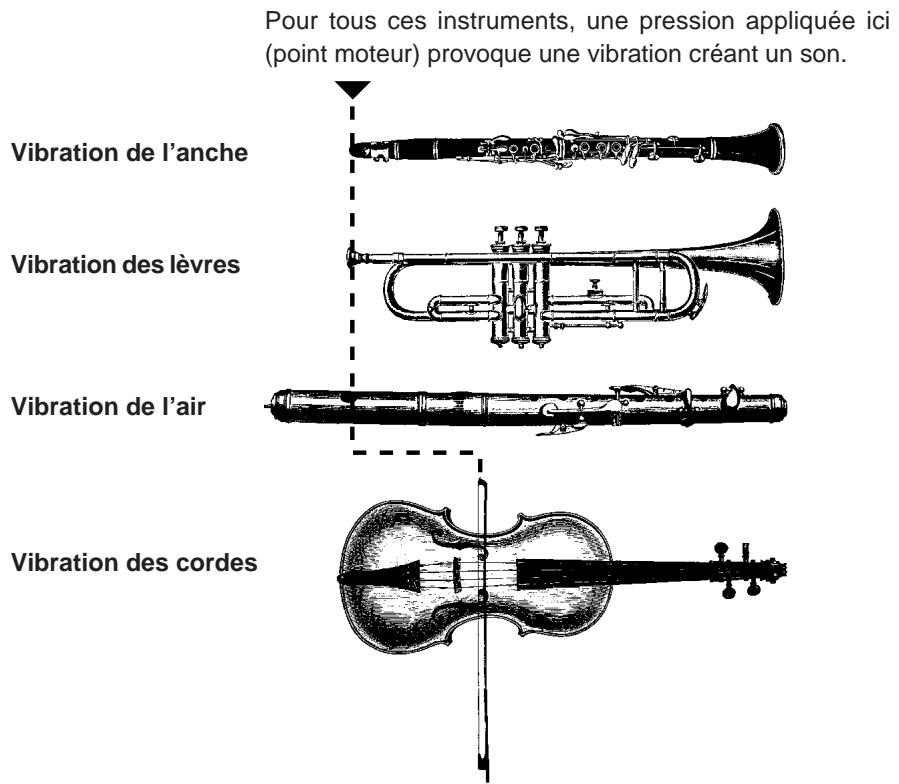

L'instrument

Le bloc clé de cet algorithme est l'instrument, car il définit la tonalité fondamentale ou le timbre du son. Le modèle de l'instrument comprend un système moteur (driver) — l'anche et le bec, la lèvre et le bec ou l'archet et la corde — ainsi qu'un système de résonance correspondant au tuyau et à la colonne d'air ou à la corde.

• Le son produit ainsi est amplifié et soutenu par le corps de l'instrument.
• La hauteur du son est déterminée par la longueur de la colonne d'air ou de la corde, tandis que le timbre est un produit complexe de la source motrice (anche, lèvre, air, corde), de la forme de la cage de résonance, du matériau de l'instrument, etc.

Une des caractéristiques remarquables de la synthèse Virtual Acoustic tient à la combinaison possible de pratiquement n'importe quel bloc "driver" avec n'importe quel genre de tuyau ou corde.

Les contrôleurs

L'activation d'un instrument à vent acoustique se fait via les poumons, la trachée, la bouche et les lèvres du musicien. Pour un instrument à cordes, le mouvement des bras du musicien est transmis à la corde via un archet. Ces éléments constituent une part importante dans la production du son et font donc partie, dans la PLG100-VL, du bloc des contrôleurs. Le musicien modifie aussi le son de l'instrument avec les touches, les orifices ou les barrettes et cet aspect est également pris en compte dans le bloc des contrôleurs. Ces paramètres (ainsi que d'autres) offerts par la PLG100-VL sont repris dans l'illustration ci-dessous. En résumé, les paramètres Contrôleurs déterminent la manière dont l'instrument "joue". Tous ces paramètres peuvent être assignés à n'importe quel contrôleur externe pouvant être utilisé avec la PLG100-VL : commande de souffle, contrôleur au pied, molette de modulation, etc. Le paramètre Pression (Pressure), par exemple, est souvent assigné à une commande de souffle pour permettre au musicien de contrôler la dynamique de l'instrument en variant la pression du souffle, ce qui correspond à un comportement naturel et instinctif lorsqu'on joue un instrument à vent. Les paramètres Growl et Throat peuvent aussi être assignés à une commande de souffle afin d'obtenir des effets réalistes.

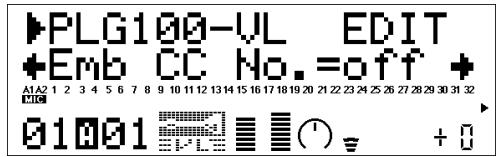

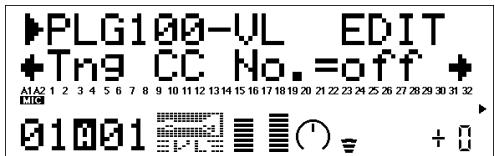

Embouchure

Serrage des lèvres contre l'anche ou l'une contre l'autre, ou force de l'archet contre la corde.

Simule la technique des saxophonistes consistant à modifier la fente entre l'anche et le bec avec la langue.

Pitch

Changez la longueur de la colonne d'air ou de la corde pour modifier la hauteur du son.

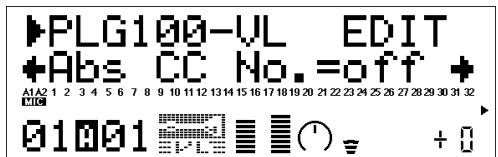

Damping & Absorption

Simule l'effet de la friction de l'air dans le tuyau ou sur la corde et la perte des hautes fréquences au bout du tuyau ou de la corde.

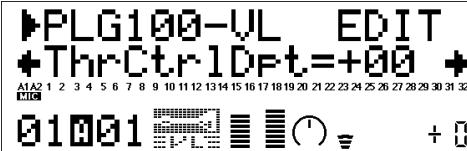

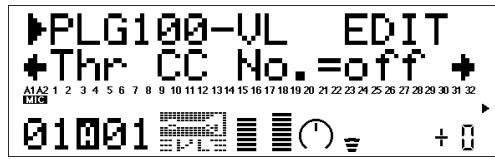

Définit les caractéristiques de la gorge (Throat) ou du bras tenant l'archet.

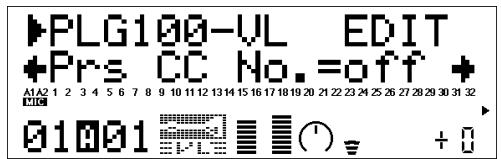

Pression du souffle sur l'anche ou le bec, ou pression de l'archet sur la corde.

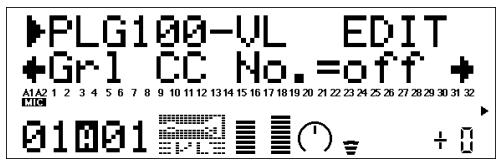

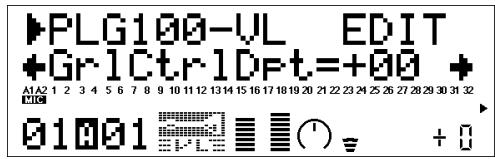

Growl

Modulation périodique de pression qui produit l'effet de "grognement" fréquent sur les instruments à vent.

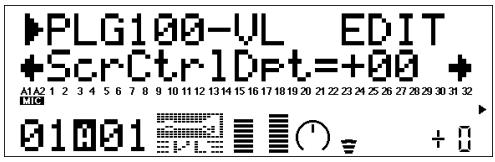

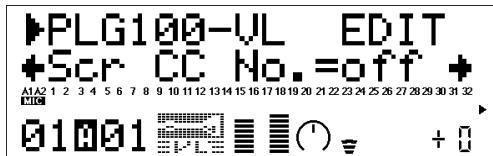

Scream

Provoque une oscillation chaotique de tout le système et crée des effets qui ne peuvent être produits que par la technologie du modelage physique.

Les modificateurs

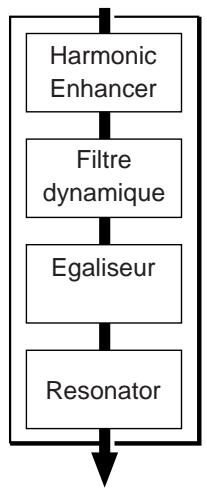

Le bloc des modifieurs est constitué de 4 sections reprises dans l'illustration. Bien qu'il semble ne s'agir que de simples effets, ces sections sont intimement liées au modèle de production sonore de la PLG100-VL et exercent une influence déterminante sur le son.

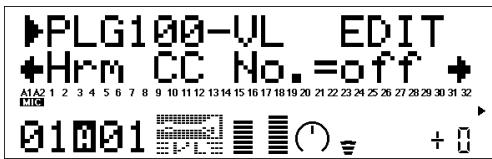

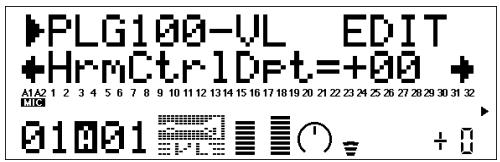

Harmonic Enhancer

Le Harmonic Enhancer détermine la structure harmonique du son et peut produire des variations de timbre considérables au sein d'une "famille" d'instruments. Les modifications du Harmonic Enhancer peuvent ne pas produire d'effet audible, car les harmoniques de nombreux sons de la PLG100-VL sont créés sans l'Harmonic Enhancer.

Filtre dynamique

Cette section ressemble aux filtres dynamiques présents sur de nombreux synthétiseurs et offre les modes passe-haut, passe-bande, élimination de bande et passe-bas. Certains paramètres de filtre sont disponibles via les commandes de la PLG100-VL, mais il est impossible de changer le type de filtre.

• Le degré d'application du filtre peut être changé avec le paramètre Key Scaling.
• La pente (l'acuité) du filtre est de -12 dB/oct.
• Cet effet peut varier en fonction du son sélectionné.

Égaliseur

L'égaliseur accentue ou atténue le niveau de sortie autour d'une fréquence. La PLG100-VL vous donne accès à l'égaliseur grâce aux paramètres "Low Gain (Bass)" et "High Gain (Treble)".

Resonator

Le Resonator se sert de simulations de tuyaux ou de cordes ainsi que de retards pour produire un effet de résonance propre au bois. Il peut n'avoir qu'un effet limité voire aucun effet sur certains sons. Les paramètres du Resonator ne sont pas accessibles et sont préprogrammés pour certains sons présélectionnés.

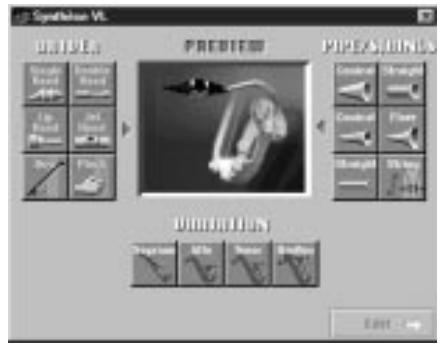

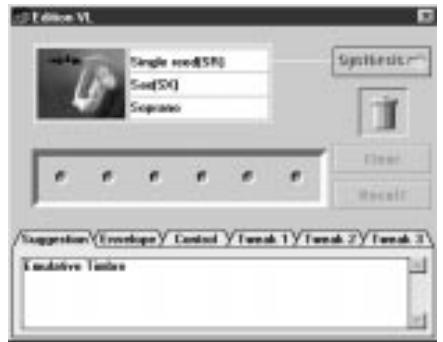

Il est possible de créer des sons VL avec le VL Visual Editor, un des plug-ins pour "XGworks" que vous trouverez sur le CD-ROM.

Pour en savoir davantage sur le VL Visual Editor, veuillez consulter son manuel en ligne.

Les sons VL créés par le VL Visual Editor peuvent être chargés dans la banque de sons personnalisés (Custom) (p.11) de la PLG100-VL. Toutefois, les données chargées sont perdues une fois que vous coupez le générateur de sons / la carte son "mère". Vous devrez donc recharger les données pour utiliser ces sons. Vous pouvez sauvegarder les données de sons VL dans un fichier comme partie intégrante des données de morceau "XGworks" ou sur un support de stockage MIDI externe, tel qu'un MDF3, par transfert de blocs de données MIDI (fichier de son).

Système de plug-ins XGworks

Le logiciel porteur de ce label fait partie des plug-ins pour les logiciels séquenceurs sophistiqués "XGworks" et "XGworks lite". Le système de plug-ins XGworks étend les possibilités de "XGworks" et "XGworks lite".

Répartition des sons

Les sons VL ont tous un numéro de programme et sont répartis en 12 banques. Vous trouverez les listes de sons à la page 30.

Banques 112 à 119 : banques VL-XG

Ces banques seront utilisées lorsque la PLG100-VL fait office de générateur de sons VL-XG. Les sons des banques PRESET 1 et PRESET 2 sont assignés à des banques MIDI et à des numéros de changement de programme, conformément au format XG de Yamaha.

• Comme la PLG100-VL ne dispose pas d'un jeu complet de sons compatibles, certains numéros seront passés (ex: 22, 23, 25, 27, etc.). Si vous sélectionnez un de ces numéros, le son XG ayant le même numéro de programme dans la banque 1 sera sélectionné.

Banque 000 : Preset 1 (Pr1)

La banque PRESET 1 contient 128 sons préprogrammés, créés principalement pour être joués sur un clavier.

Banque 001 : Preset 2 (Pr2)

La banque PRESET 2 contient 128 sons préprogrammés, créés pour offrir des possibilités d'expression optimales lorsqu'ils sont pilotés à partir d'une commande de souffle ou d'un contrôleur à vent MIDI de la série WX.

La banque personnalisée (CUSTOM) contient 6 emplacements (numéro de programme 001 à 006) dans lesquels vous pouvez charger les sons créés avec le Yamaha VL Visual Editor (p. 10). Ces sons ne peuvent pas être sauvegardés. Lorsque le générateur de sons ou la carte son "mère" est mise hors tension, vous retrouverez les sons par défaut, à savoir les sons de type effet des banques PRESET.

Les sons internes du VL70-m peuvent être reçus et chargés par blocs de données. Les sons chargés ne sont pas sauvegardés. Lorsque le générateur de sons ou la carte mère est mise hors tension, vous retrouvez les sons par défaut des banques PRESET, conçus pour être joués sur un contrôleur à vent MIDI de la série WX.

• Les sons édités ne peuvent pas être conservés dans la banque INTERNAL.
• (Avec un générateur de sons de la série MU) Lors de la sauvegarde d'une performance contenant un son VL, le numéro de programme du son VL et les réglages des paramètres VL effectués sur le générateur de sons "mère" sont enregistrés.
• Les sons VL-XG édités avec l'Editeur XG de "XGworks" peuvent être sauvegardés sous forme de données de morceau.

• Notez que les numéros de programme ici vont de 001 à 128 alors que les numéros de changement de programme MIDI vont de 000 à 127. Lors de la sélection des sons (programmes) via un appareil externe, soustrayez donc "1" au numéro de programme pour obtenir le son souhaité.

Sélection de banque

Pour les commandes de sélection de banque MIDI (MSB (CC00) et LSB (CC32)), utilisez les numéros ci-dessous pour sélectionner des banques VL à partir d'un appareil MIDI externe.

BANQUE	MSB	LSB
BANK 112	97 ou 81	112
BANK 113	97 ou 81	113
BANK 114	97 ou 81	114
BANK 115	97 ou 81	115
BANK 116	97 ou 81	116
BANK 117	97 ou 81	117
BANK 118	97 ou 81	118
BANK 119	97 ou 81	119
PRESET 1	33	0
PRESET 2	33	1
CUSTOM	33	2
INTERNAL	33	3

Les sons VL peuvent être sélectionnés comme les sons XG. Toutefois, vous devez d'abord sélectionner le mode XG ou le mode Performance sur le générateur de sons ou la carte son "mère". Il faut également préciser le Part auquel vous voulez assigner le son VL dans le mode auxiliaire Utility (PLGIN).

• Des cartes sons telles que la SW1000XG n'ont pas de mode "Performance". Veuillez donc contrôler dans le mode d'emploi du générateur de sons ou de la carte son s'il/elle dispose d'un mode Performance.
• Les étapes de sélection d'un son VL, de configuration des utilitaires et d'édition des paramètres VL décrites ci-dessous correspondent à l'utilisation d'un MU100. Si vous utilisez un autre instrument, les affichages d'écran peuvent différer.

Important

Avec une carte son ou un générateur de sons dépourvu de boutons

Pour sélectionner un son VL, configurer les utilisateurs et opérer les paramètres de la Partie VL, vous avez besoin d'un logiciel séquenceur afin de transmettre des messages MIDI, tels que XG System On, Bank Select MSB/LSB, des changements de programme et des changements de paramètres, au générateur de sons ou à la carte son, au lieu de suivre les étapes décrites ci-dessous.

Avec "XGworks" inclus et correctement installé sur votre PC (branché à la carte son ou au générateur de sons), vous avez accès aux sons VL-XG via la fenêtre liste de sons de "XGworks".

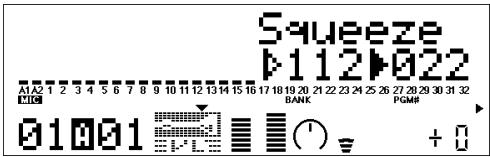

Sélection d'un son VL

1. Sélectionnez XG ou PERFORM à partir du mode Module du générateur de sons "mère". Si vous sélectionnez XG, le mode Multi Play est activé.

Si vous sélectionnez PERFORM, le mode Performance Play est activé.

• Les leçons VL ne peuvent être sélectionnées que si vous avez opté pour "Normal" en mode Part.

Les Lessons VL peuvent être joués sous forme de "Part" en mode XG et en tant que "couche" en mode Performance.

1. Appuyez sur le bouton SELECT pour amener le curseur sur le numéro de banque.
2. Appuyez sur le bouton VALUE pour sélectionner une banque.

Selon la banque, 112-119 (VL-XG), 000 (Preset 1), 001 (Preset 2), 002 (Custom) ou 003 (Internal) s'affiche à l'emplacement du numéro de banque.

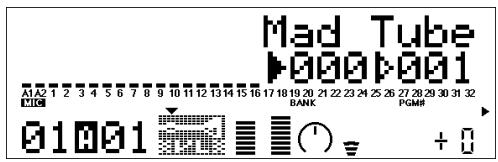

Lorsque vous sélectionnez un son VL, l'écran affiche une icône VL.

NOTE

• Il peut arriver que vous sélectionniez un numéro ône VL est affichée.
• Appuyez sur le bouton SELECT pour amener le curseur sur le no. de programme.
• Appuyez sur le bouton VALUE pour sélectionner le numéro de programme (le son) voulu.

NOTE

• Si vous choisissez un numéro de changement de programme non valide alors que l'une des banques VL-XG (112-119) est sélectionnée, l'icône de son VL est remplacée par une des icônes de son XG.

Désignation du part pour le son VL

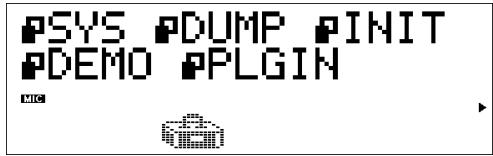

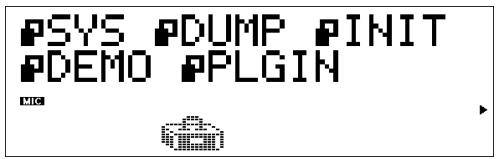

1. Appuyez sur le bouton UTILITY pour passer en mode Utility.

1. Appuyez sur le bouton SELECT pour amener le curseur sur PLGIN.
2. Appuyez sur ENTER.

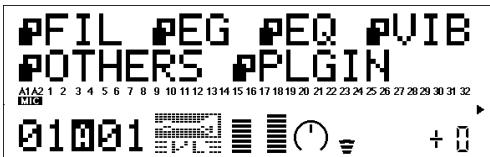

L'affichage suivant apparaît.

(Si nécessaire) Appuyez sur SELECT pour amener le curseur sur PLG100-VL.

1. Appuyez sur ENTER.

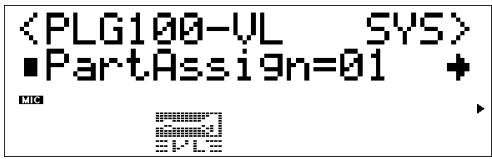

L'affichage d'édition des paramètres système propres à la PLG100-VL apparaît.

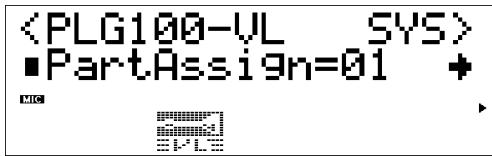

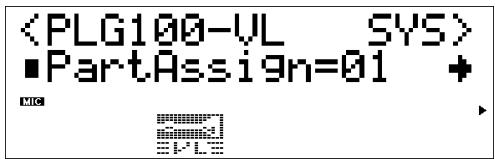

(Si nécessaire) Appuyez sur SELECT pour amener le curseur sur Part Assign.

1. Appuyez sur le bouton VALUE pour sélectionner la partie voulue.

En mode XG : 01-16, off

En mode Performance : 01-04, off

• Les notes VL ne peuvent pas être assignées à plusieurs parties simultanément car la PLG100-VL est monophonique.

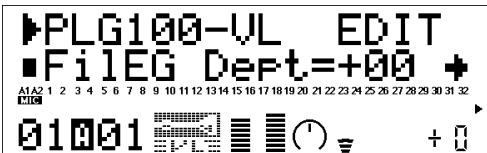

Avec une carte son ou un générateur de sons sans boutons...

Pour sélectionner une partie pour le son VL, utilisez un logiciel séquenceur et transmettez le message SysEx (propre au système) suivant au générateur de sons ou à la carte son mère.

F0 43 1n 4C 70 nn ss pp F7 (hexadécimal)

n : Numéro d'appareil (Device)

nn : Type de carte Plug-in (pour PLG100-VL, c'est "00").

ss : Numéro de série (identifie les cartes PLG lorsque vous installez deux cartes identiques)

00: Pour la première PLG100-VL

01 : Pour la seconde PLG100-VL

pp : No. de Part (auquel la PLG100-VL est assignée)

00:Part1 : 0F:Part1 7F:off

Les modifications des paramètres repris ci-dessous affectent tous les sons. En d'autres termes, les sons ne peuvent pas être édités individuellement. Les réglages de ces paramètres restent en vigueur même lorsque vous sélectionnez un autre son.

• Les sons édités ne peuvent pas être sauvegardés dans la banque INTERNAL. Par contre, les sons VL-XG peuvent être sauvegardés en tant que partie intégrante des données du morceau.
• Passez en mode Multi Part Edit.

Le menu auxiliaire apparaît à l'écran.

1. Appuyez sur le bouton SELECT pour amener le curseur sur PLUGIN.
2. Appuyez sur ENTER.

L'affichage Part Parameter Edit de la PLG100-VL apparaît.

1. Appuyez sur le bouton SELECT pour sélectionner le paramètre à éditer.
2. Utilisez le bouton VALUE pour régler la valeur du paramètre sélectionné.
3. Appuyez sur le bouton EXIT pour quitter l'édition.

• Les paramètres de Part du générateur de son "mère" peuvent également être appliqués aux sons VL, à l'exception des paramètres suivants : HPF Cutoff Frequency, EQ Low/High Frequency, Element Reserve et Velocity Limit Low/High.

Paramètres de part VL

Les paramètres suivants peuvent être divisés en deux types : les uns permettent de sélectionner le contrôleur (commande de contrôle) pilotant le paramètre, tandis que les autres permettent de régler l'intensité du contrôle. Même si vous avez choisi un contrôleur, vous n'entendrez pas de changements si vous réglez le paramètre à piloter sur 0 ou aux alentours de 0.

Le rapport entre commandes de contrôle et contrôleurs est décrit à la page 23.

Important

Lorsque vous utilisez une carte son ou un générateur de sons sans boutons...

Pour opérer les paramètres de Part VL, vous avez besoin d'un logiciel séquenceur ; il faut envoyer les messages exclusifs au système (SysEx) de la liste des données MIDI (p. 36) à la carte son/au générateur de sons "mère". "XGworks" installé correctement sur votre PC (branché à une carte son/générateur de sons) vous donne accès à pratiquement tous les paramètres de Part VL (à l'exception de Filter EG Depth) pour les VL-XG via la fenêtre de l'Éditeur XG.

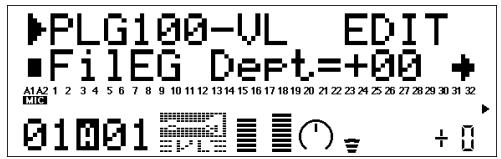

1. Profondeur du générateur d'enveloppe du filtre

FilEG Depth (p e)... Réglages : -64... +63. Le paramètre "FilEG Depth" détermine le degré auquel le générateur d'enveloppe du filtre/d'amplitude affecte la fréquence de coupure du filtre. Des valeurs élevées permettent de faire varier la fréquence de coupure sur une plage plus large.

2. Pression

Prs CC No. (No. de CC pour la pression)............ Réglages: off... 95, AT, VEL, PB La "pression" correspond à la force du souffle appliqué sur une anche ou une embouchure ou, encore, à la vitesse de l'archet sur une corde. Les variations de pression modifient le volume et le timbre. Le paramètre "Prs CC No." détermine le contrôleur utilisé pour le pilotage de la pression. Lorsque ce paramètre est coupé ("off"), la pression maximale est utilisée en permanence.

• Notez que la pression n'influence pas uniquement le volume mais aussi le timbre et la hauteur. Une hauteur précise sur clavier ou contrôleur n'est possible qu'avec la pression maximale.

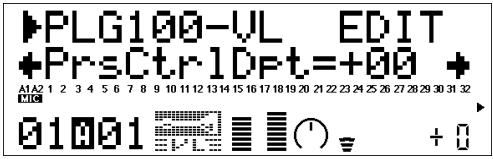

PrsCtrlDpt (Intensité de la pression) Réglage : -64…+63

Détermine la quantité de variation produite par le contrôleur pilotant la pression. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives augmentent la pression lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation) tandis que des valeurs négatives diminuent la pression lorsque les valeurs du contrôleur augmentent.

3. Embouchure

Embouchure CC No. (No. de CC de l'embouchure) Réglages : off... 95, AT, VEL, PB. L'"Embouchure" correspond au serrage des lèvres contre l'anche ou d'une lèvre contre l'autre. Pour un son d'instrument à corde, l'embouchure correspond à la force avec laquelle l'archet est frotté contre la corde. Le paramètre "Emb CC No." sélectionne le contrôleur pilotant l'embouchure. Avec un réglage "off" (coupé), une embouchure moyenne est utilisée.

• Notez que, pour de nombreux sons, une hauteur précise sur clavier ou contrôleur n'est possible qu'avec une embouchure moyenne.

EmbCtrlDpt (Intensité de l'embouchure) Réglage : -64...+63

Détermine la quantité de variation produite par le contrôleur pilotant l'embouchure. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives augmentent l'intensité de l'embouchure lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation), tandis que des valeurs négatives diminuent l'intensité de l'embouchure lorsque les valeurs du contrôleur augmentent.

Tonguing CC No. (No. de CC du Tonguing) Réglages : off... 95, AT, VEL, PB. "Tonguing" simule la technique utilisée par les saxophonistes qui consiste à changer la fente entre l'anche et le bec. Le paramètre "Tng CC No." spécifie le contrôleur utilisé pour piloter cette fonction. Avec un réglage "off", chaque "tonguing" ne sera pas utilisé.

• Notez qu'une hauteur précise ne peut être obtenue qu'avec un réglage "tonguing" maximum ou coupé (off).

TngCtrlDpt (Intensité du Tonguing) Réglage : -64...+63

Détermine la quantité de variation produite par le contrôleur pilotant le Tonguing. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives diminuent le Tonguing lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation), tandis que des valeurs négatives augmentent l'intensité du Tonguing lorsque les valeurs du contrôleur augmentent.

5. Scream (Cri)

Scr CC No. (No. de CC du cri)...... Réglages: off... 95, AT, VEL, PB. "Scream" provoque une oscillation chaotique de tout le système. Le paramètre "Scr CC No." spécifie le contrôleur utilisé pour piloter le cri. Lorsqu'il est coupé ("off"), aucune variation ne peut être produite par un contrôleur et une valeur Scream continue est déterminée par le paramètre "ScrCtrlDpt" décrit ci-dessous (des valeurs négatives augmentent le niveau du cri).

ScrCtrlDpt (Intensité du cri) Plage : -64...+63

Détermine la quantité de variation produite par le contrôleur pilotant le cri. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives augmentent l'effet du cri lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation), tandis que des valeurs négatives diminuent l'effet du cri lorsque les valeurs du contrôleur augmentent.

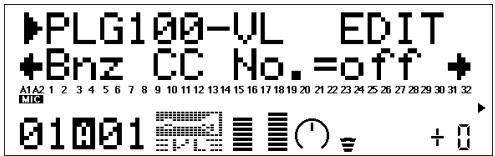

6. Breath noise (bruit de souffle)

Bnz CC No. (No. de CC du bruit de souffle) Réglages: off... 95, AT, VEL, PB. Breath Noise permet d'ajouter le bruit de souffle nécessaire à un son. Le paramètre "Bnz CC No." spécifie le contrôleur utilisé pour piloter le bruit de souffle. Lorsqu'il est coupé ("off"), aucune variation ne peut être produite par un contrôleur et une valeur de bruit de souffle continue est déterminée par le paramètre "BnzCtrlDpt" décrit ci-dessous (des valeurs négatives augmentent le niveau du bruit de souffle).

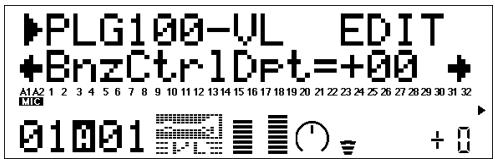

BnzCtrlDpt (Intensité : -64...+63

Détermine la quantité de variation produite par le contrôleur pilotant le bruit de souffle. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives augmentent l'effet du bruit de souffle lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation), tandis que des valeurs négatives en diminuent l'effet lorsque les valeurs du contrôleur augmentent.

7. Growl (grognement)

Grl CC No. (No. de CC du grognement)...... Réglages: off... 95, AT, VEL, PB "Growl" produit une modulation de pression périodique à l'origine de l'effet de "grognement" fréquent sur les instruments à vent. Le paramètre "Grl CC No." spécifie le contrôleur utilisé pour piloter le grognement. Lorsqu'il est coupé ("off"), aucune variation ne peut être produite par un contrôleur et une valeur de grognement continue est déterminée par le paramètre "GrlCtrlDpt" décrit ci-dessous (des valeurs négatives augmentent le niveau du grognement).

GrlCtrlDpt (Intensité du grognement) Réglages : -64...+63

Détermine la quantité de variation produite par le contrôleur pilotant le grognement. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives augmentent l'effet du grognement lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation) tandis que des valeurs négatives en diminuent l'effet lorsque les valeurs du contrôleur augmentent.

8. Throat Formant

Throat Formant CC No. (No. de CC de Throat Formant) Réglages : off... 95, AT, VEL, PB. "Throat Formant" contrôle les caractéristiques des poumons, de la trachée et de la cavité buccale de l'instrumentiste. Il peut rendre le son plus "brut". Le paramètre "Thr CC No." spécifie le contrôleur utilisé pour piloter le Throat Formant. Lorsqu'il est coupé ("off"), aucune variation ne peut être produite par un contrôleur et une valeur Throat Formant continue est déterminée par le paramètre "ThrCtrlDpt" décrit ci-dessous (des valeurs négatives augmentent le niveau du paramètre Throat Formant).

• Le Throat Formant ne s'applique qu'à certains sons de type "andere".

ThrCtrlDpt (Intensité Throat Formant) Réglage : -64...+63

Détermine la quantité de variation produite par le contrôleur pilotant le paramètre Throat Formant. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives augmentent l'effet Throat Formant lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation), tandis que des valeurs négatives en diminuent l'effet lorsque les valeurs du contrôleur augmentent.

9. Harmonic Enhancer

Hrm CC No. (No. de CC Harmonic Enhancer). Réglages : off... 95, AT, VEL, PB. L'Harmonic Enhancer peut faire varier la structure harmonique du son sur une vaste plage. Le paramètre "Hrm CC No." spécifie le contrôleur utilisé pour piloter l'intensité du Harmonic Enhancer (balance signal traité/signal sec). Lorsqu'il est coupé ("off"), aucune variation de l'intensité du Harmonic Enhancer ne peut être produite par un contrôleur.

• Comme la plupart des sons VL ont un contenu harmonique suffisant, le Harmonic Enhancer ne sert que pour quelques sons. C'est pourquoi le changement de destination du contrôleur risque, pour de nombreux sons, de ne produire aucun changement ou un simple changement d'amplitude.

HrmCtrlDpt (Intensité de Harmonic Enhancer)...... Réglages: -64... +63 Détermine la quantité de variation produite par le contrôleur pilotant le paramètre Harmonic Enhancer. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives augmentent l'intensité du Harmonic Enhancer lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation), tandis que des valeurs négatives en diminuent l'intensité lorsque les valeurs du contrôleur augmentent.

Dmp CC No. (No. de CC de Damping)............ Réglages: off... 95, AT, VEL, PB. "Damping" simule l'effet d'atténuation dû aux pertes dans le corps d'un instrument à vent ou sur une corde suite à la friction de l'air. Il affecte la hauteur et le timbre. Le paramètre "Dmp CC No." spécifie le contrôleur utilisé pour piloter l'atténuation. Avec un réglage "off", aucune variation de la fonction Damping ne peut être produite avec un contrôleur.

• Notez qu'une hauteur précise ne peut être obtenue qu'avec un réglage "Damping" maximum.

DmpCtrlDpt (Intensité du Damping) Réglage : -64...+63

Détermine la quantité de variation produite par le contrôleur pilotant le Damping. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives diminuent l'atténuation (Damping) lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation), tandis que des valeurs négatives augmentent l'atténuation lorsque les valeurs du contrôleur augmentent.

11. Absorption

Abs CC No. (No. de CC de l'absorption) Réglages : off... 95, AT, VEL, PB. "Absorption" simule l'effet de perte de hautes fréquences à la fin de la colonne d'air ou de la corde. Le paramètre "Abs CC No." spécifie le contrôleur utilisé pour piloter l'absorption. Avec un réglage "off", aucune variation de la fonction Absorption ne peut être produite avec un contrôleur.

• Notez qu'une hauteur précise ne peut être obtenue qu'avec un réglage "Absorption" au maximum.

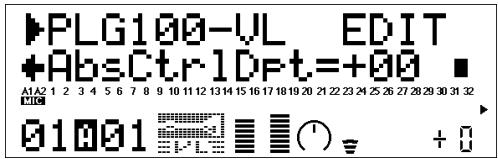

AbsCtrlDpt (Intensité de l'absorption) Réglage : -64...+63

Détermine la quantité de variation produite par le contrôleur pilotant l'absorption. Plus la valeur est élevée, plus la variation est importante. Des valeurs positives diminuent l'absorption lorsque les valeurs du contrôleur augmentent (lorsqu'il y a plus de souffle ou plus de modulation), tandis que des valeurs négatives augmentent l'absorption lorsque les valeurs du contrôleur augmentent.

Assignation des commandes de contrôle MIDI

Comm. de contr.	Contrôleur
off(00)	Coupé (Sélection de banque OSS)
01	Molette de modulation
02	Commande de souffle
03	Non assigné
04	Contrôleur au pied
05	Temps de Portamento
06	Entrée de données (OSS)
07	Volume
08...09	Non assigné
10	Panoramaique
11	Expression
12...31	Non assigné
off(32)	Coupé (Sélection de banque OSI)
33...37	Non assigné
38	Entrée de données (OSI)
39...63	Non assigné
64	Hold1 (maintien)

Comm. de contr.	Contrôleur
65	Commutateur Portamento
66	Non assigné
67	Pédale douce
68...70	Non assigné
71	Harmoniques
72	Temps d'étouffement
73	Temps d'attaque
74	Brilliance
75...90	Non assigné
91	Niveau d'envoi à l'effet 1 (Reverb)
92	Non assigné
93	Niveau d'envoi à l'effet 3 (Chorus)
94	Niveau d'envoi à l'effet 4 (Variation)
95	Non assigné
AT(96)	Aftertouch
VEL(97)	Toucher
PB(98)	Pitch Bend

• Les numéros "non assignés" peuvent accueillir vos propres réglages.

Cinq paramètres système pour le PLG100-VL sont ajoutés à ceux du générateur de son "mère".

1. Appuyez sur le bouton UTILITY pour passer en mode Utility. Le menu du mode auxiliaire est affiché à l'écran.

1. Appuyez sur le bouton SELECT pour amener le curseur sur PLUGIN.
2. Appuyez sur ENTER. L'écran suivant apparaît.

(Si nécessaire) Appuyez sur SELECT pour amener le curseur sur PLG100-VL.

1. Appuyez sur ENTER.

L'affichage des paramètres système de la PLG100-VL apparaît.

1. Appuyez sur le bouton SELECT pour choisir le paramètre à éditer.
2. Appuyez sur le bouton VALUE pour en modifier le réglage.
3. Appuyez sur le bouton EXIT pour quitter le mode d'édition.

Paramètres système

1. Paramètres système Part Assign. Réglages : En mode XG : 01...16, off ;

En mode Performance : 01...04, off.

Désigne le Part auquel le son VL est assigné.

• Il est impossible d'assigner le son

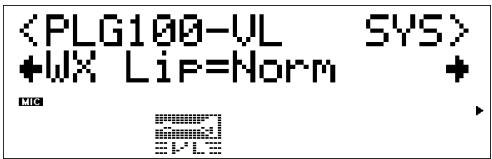

• Mode WX Lip. Réglages : Norm (Normal), Expd (Expand). Les contrôleurs à vent MIDI de la série WX produisent des données de Pitch Bend sur une plage de "-16" à "+32" en réponse à la pression des lèvres (de l'anche). Le paramètre "WX Lip" détermine si ces valeurs sont utilisées telles quelles ("Norm") ou sont élargies sur une plage allant de "-64" à "+63" ("Expd"

• Le réglage "Expd" est recommandé lorsque vous utilisez un contrôleur WX en mode "tight lip". Le réglage "Norm" est à utiliser avec un contrôleur WX en mode "loose lip".
• Les réglages effectués ici ne concernent que la PLG100-VL.

Plage Pitch Bend avec un contrôleur WX en mode "tight lip

Avec "Norm"

Données reçues

Données envoyées au générateur de sons

Avec "Expd"

Données reçues

Données transmises

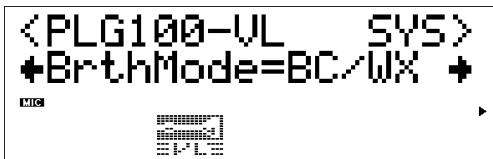

1. Breath Mode. Réglages : BC/WX, Velocity, Touch EG. Détermine la source pilotant le souffle (breath). Réglez ce paramètre sur "BC/WX" lorsque vous utilisez une commande de souffle ou un contrôleur à vent de la série WX de Yamaha. Avec "Velocity", la variation de souffle est pilotée par le toucher exercé sur un clavier. Avec "Touch EG", la variation de souffle est pilotée par une combinaison de toucher initial et d'aftertouch sur clavier. Le toucher détermine le niveau de souffle initial tandis que l'aftertouch détermine la forme de l'enveloppe de souffle.

Expressivité des différents contrôleurs

L'expressivité varie en fonction du contrôleur sélectionné.

Courbe originale du Souffle

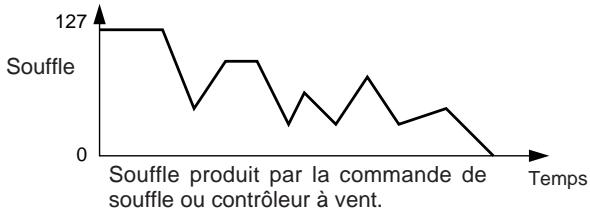

BC/WX

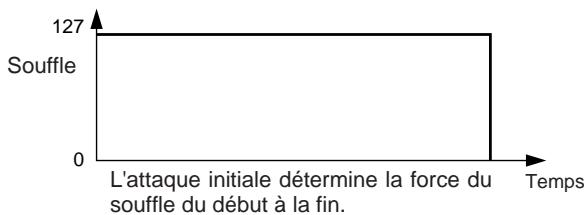

Velocity

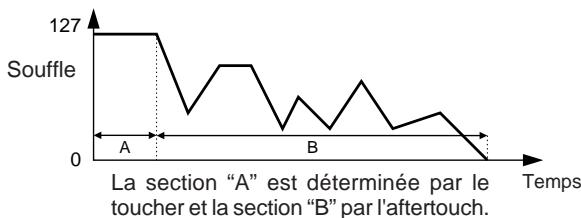

Touch EG

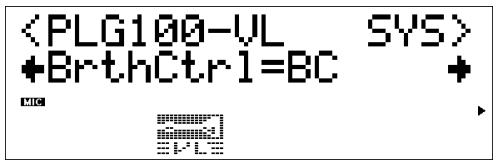

1. Breath Control Réglages : BC (Breath Control), Exp (Expression). Spécifie la commande de contrôle MIDI utilisée pour piloter le souffle lorsque vous utilisez une commande de souffle ou un contrôleur à vent MIDI. Avec "BC", la commande de contrôle "CC02" (breath control) est utilisée pour le contrôle du souffle. Avec "Exp", la commande de contrôle "CC11" (expression) est utilisée pour le contrôle du souffle.

• Ce paramètre est également disponible pour les données de contrôle de souffle transmises par un autre instrument que ceux de la série WX.
• Ce paramètre n'est disponible qu'en mode "BC/WX" (Breath Mode).

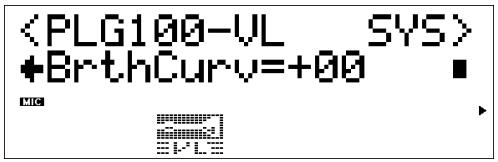

• Breath Curve. Réglages : -16...+ +16

Détermine le rapport entre les données de souffle reçues d'une commande de souffle, d'un contrôleur à vent MIDI de la série WX (via le BT7 et le connecteur MIDI IN) et la variation de souffle réellement appliquée. Des réglages négatifs produisent une variation de souffle très large pour une pression relativement basse en provenance du contrôleur, tandis que des réglages positifs nécessitent des valeurs de souffle nettement plus importantes pour obtenir une variation de souffle de degré égal.

• Ce paramètre est également disponible pour les données de contrôle de souffle transmises par un autre instrument que ceux de la série WX.
• Ce paramètre n'est disponible qu'en mode "BC/WX" (Breath Mode).
• ou une carte son "mère"

NOTE

Lorsque vous utilisez la carte son d'un PC...

Pour piloter la PLG100-VL avec un contrôleur à vent de la série WX, sélectionnez "SW1000 #1 Synthesizer" comme réglage MIDI Thru dans la fenêtre Configuration système de "XGworks".

Certains sons semblent conserver leur hauteur originale lorsqu'ils ont été transposés d'une octave vers le bas.

Cela est dû au fait que la synthèse Virtual Acoustic simule le comportement acoustique d'un tuyau ou d'une corde avec précision et conserve l'équilibre harmonique du son propre à la hauteur normale, même lorsque le son est baissé d'une octave. Le changement peut être plus ou moins important selon le son choisi.

Le portamento ne produit pas d'effet convaincant avec certains sons.

Les trompettes et certains autres cuivres ont particulièrement tendance à subir cet inconvénient. Avec un générateur de sons VA, le portamento est produit en allongeant ou en raccourcissant le tuyau de l'instrument. Une trompette est conçue pour accentuer les "modes" du tuyau afin de produire des notes sur une vaste plage avec seulement trois pistons. Lorsque vous utilisez du portamento avec un son de trompette, la hauteur a tendance à sauter d'un mode à l'autre, ce qui est à l'origine du glissando observé. Les sons de flûte ont le même effet. Les modes de saxophone ne sont pas aussi prononcés que ceux d'une trompette, mais certains sons de saxophone ont deux modes distincts, ce qui, s'ils sont reliés par un port de voix (portamento), peut produire des irrégularités.

Le filtré, l'enveloppe (EG) et d'autres paramètres ont plus d'effet sur certains sons que sur d'autres.

La plupart des sons se servent d'un filtre de type passe-bas, mais certains font appel à un filtre passe-bande ou passe-haut. D'autres encore n'utilisent pratiquement pas de filtre. Le changement des réglages de filtre peut alors ne pas produire un effet audible. En outre, les réglages des paramètres Breath Noise, Throat Formant, Growl, Harmonic Enhancer et Pitch EG peuvent ne pas avoir d'effet notable sur certains sons.

Certains sons de cordes frottées ont tendance à "grincer".

Quiconque a joué (ou essayé de jouer) du violon le sait : cet instrument grince si l'artiste ne le maîtrise pas. Il en va de même avec la synthèse VA. Comme pour l'instrument réel, il faut que la pression et la vitesse de l'archet soient pilotées convenablement pour produire le son voulu. La vitesse de l'archet est généralement pilotée soit par une commande de souffle, soit par une pédale d'expression. La pression de l'archet est pilotée par la commande de contrôle CC13 : "64" correspond à une pression moyenne tandis que des valeurs inférieures diminuent la pression de l'archet et des valeurs supérieures l'augmentent.

Les changements de hauteur produits par une molette Pitch Bend ne sont pas toujours précis.

Les instruments acoustiques naturels n'ont pas de "paramètre de hauteur". La hauteur est déterminée par les caractéristiques de résonance du corps de l'instrument ainsi que par la condition de l'élément moteur de l'instrument. Il en va de même avec la synthèse VA : l sont simulés en manipulant la longueur de la corde/du tuyau et les caractéristiques motrices. La plage de Pitch Bend peut ne pas être "mathématiquement" exacte. Avec les instruments à anche tels que le saxophone ou la clarinette, il est possible de produire d réalistes en pilotant simultanément la hauteur et l'embouchure. Comme l'élément embouchure du changement de hauteur (Pitch Bend) est imprévisible, il n'est pas toujours possible de produire d exacts.

Certains sons ne réagissant pas comme prévu à certains changements d'enveloppe (EG).

L'édition des paramètres d'enveloppe ne produit pas toujours l'effet escompté, surtout avec des sons de cordes pincées tels que la guitare ou la basse. Cela est dû au fait que le VL simule le pincement, l'oscillation libre et l'étouffement des sons au lieu de faire simplement appel à une enveloppe pour en donner une approximation. Si le son d'une corde chute naturellement, la sélection d'un long temps d'étouffement (Release) n'aura pratiquement pas d'effet sur le son même. Les sections Attaque et Chute du son ont également des variations de timbre naturelles, or ces variations risquent d'être modifiées de manière peu naturelle par des réglages d'enveloppe inadéquats (cela peut toutefois produire un effet spécial). L'expérience et les essais sont les seuls moyens de connaître la façon dont les paramètres EG affectent un son donné.

La PLG100-VL est un générateur de sons monophonique. Pourquoi le mode "poly" est-il sélectionné initialement lorsque le mode de module de sons VL-XG est activé ?

Cette caractéristique a été prévue pour une compatibilité future entre le format XG actuel et de futurs générateurs de sons de la série VL polyphoniques. Elle offre aussi un certain degré de compatibilité qui permet de reproduire des données de morceaux VL-XG sur des générateurs de sons qui ne comportent pas d'extension VL-XG. Pour ramener la PLG100-VL en mode mono, une commande "mode mono" (commande de contrôle CC126, valeurs 0~16) est incluse dans les données de morceau ; lorsqu'elle est reçue par un générateur de sons XG polyphonique à 32 ou 64 notes, elle ramène les Parts appropriés en mode mono. Il en ira de même avec les futurs générateurs de sons de la série VL polyphoniques : aucun changement ne sera requis. La PLG100-VL dispose donc d'un mode "poly" sélectionné automatiquement lors de la réception d'un message SysEx "XG on".

VL-XG Voice List – Bank Select MSB=81, 97

Instrument Group	Pch#	Bank 112	Bank 113	Bank 114	Bank 115	Bank 116	Bank 117	Bank 118	Bank 119
Organ	22	Squeeze
	23	MouthKey	AmpdHarp	CromHarp
Guitar	25	Spanish
	27	JazzGtr!	Carlos	Destiny
	28	L7 Pluck	WetPluck
Bass	33	Upright
	34	Fnground	Birdland
	35	FlageoBs	DampBass
	36	Fretles!	Frtes!2
	37	New Slap	ThumBass
	39	AcidBas!	SqrBass!
	40	PulsClav	MogueBas
Strings	41	NuViolin	Viol Inn	C Violin	BrtVioln	MuteViol
	42	BrtViola	ViolOutt
	43	Cello!	Eleanor	Nu Cello
	44	Contrair	DoublBow
Brass	57	Trumpet!	Trump!2	FluglHr!	Cornet
	58	Tmbone!	Melwbone
	59	Tuba!
	60	MuteTp!	MuteTp!2
	61	Horn!	Horn!2
Reed	65	SoprSax!	CvopSax	SoprPipe	LiteSopr
	66	AltoSax!	SweetAlt	LiteAlto	HarpAltto	HarpAlt2	GlassAlt
	67	TenrSax!	MildTenr	Jazz Sax	TenorSub	BellMike	GlasTenr	FnkyTenr	OldTenor
	68	BariSax!	VoxoSaxo
	69	Oboe!	Oboe!2	DbIReedy	TripleRd
	70	EngHorn!	Loboe
	71	Bassoon!	Flurinet
	72	Clarint!	LitePipe	HyperCla
Pipe	73	Piccolo!	Piccolo!2	BowPicol
	74	C Flute	C Flute2	JazFlute	OakFlute
	75	Recordcr!	Claricrd	SoftPipe
	76	Pan Pipe	PanPicol
	77	YamaBotl	Bamboo	Andean	BtlFlute	BtlFlut2
	78	Shakuha!
	79	BowedSaw
	80	Ocarina!
Synth Lead	81	50 / 50	ChalPuls	PluckLd
	82	Brassyn	AcoSynLd	VintgLD
	83	Maysbe?	Air Sax	Baroquen	LipClari
	84	Grunge	Ossyncro	Talk Box
	85	MizuHorn	Floboe
	86	SoftReed	BrethBow
	88	Chamlion	Old Mini
Ethnic	105	Sitar!	India
	110	Chanter	ThaiReed
	111	JetLpBow
Perscussive	115	YamSteel
