MODE D'EMPLOI DRC20 YAMAHA

Manuel d'instructions

Votre DRC-20 est un enregistrur sur disque MIDI de haute performance qui peut être utilisé en konjection avec un Clavinova Yamaha ou un autre clavier MIDI (et même un générateur de tonalité MIDI externe), afin de pouvoir enregistrer séparément un maximum de dix parties indépendantes d'une composition musicale, avec en plus une piste pour le rythme, à condition que le clavier soit doté de la fonction de percussion au clavier. Selon le système utilisé, vous pouvez simplement enregistrer et repro

duire de simples performances à une seule voix, ou creer des compositions à plusieurs pistes qui utilisent un numéro différent pour les différentes voix.

Afin de tirer le meilleur parti des nombreuses fonctions et des remarquables caractéristiques offertes par le DRC-20, nous vous conseillons de dire attentivement ce mode d'emploi tout en testant les caractéristiques et les fonctions décrites. Rangez-le ensuite dans un endroit sur, à titre de référence future.

TABLE DES MATIERES

1. NOMENCLATURE 38
   2.GUIDED'EXPLOITATION RAPIDE 39
2. PREPARATIFS FONDAMENTAUX 41
   3-1: Connexions du système . 41
   3-2: Formattage d'un nouveau disque 41
   3-3:Compatibilité MIDI et des canaux 42
3. ENREGISTREMENT 43
   4-1: Enregistrement de base/La premiere piste 43
   4-2: Enregistrement d'une nouvelle piste 45
   4-3:Changement de tempo, de voix et de volume 45
   4-4: Changement du tempo ... 45
   4-5: Enregistrement par insertion 45
   4-6: Enregistrement d'une piste du rythme 46
   4-7: Enregistrement multitimbre 46

5.LECTURE 47

5-1:Lecture de base 47
5-2: La touche PAUSE 47
5-3:Rebobinage et avance rapide 47
5-4: Repétition de phrase 48

6.AUTRES FONCTIONS D'ENREGISTREMENT/LECTURE 48

6-1: Quantification 48
6-2:Voix 48
6-3: Intensité sonore 49
6-4: Transposition à la lecture 49
6-5: Transposition à l'enregistrement 49

7.CONTROLE DU DISQUE 49

7-1: Copie de mélodie 49
7-2: Effacement de mélodie ... 50
7-3: Copie de disque 50

8.CONTROLE MIDI 51

8-1: Mode de réception 51
8-2: Canal de réception 51
8-3:Horloge de synchronisation 51

8-4: Télecommande de réception 51
8-5: Télecommande de transmission 51
8-6: Filtre de modulation 52
8-7: Filtre d'intensité sonore .. 52
8-8:Filtredexpression 52
8-9: Filtre de pedale 52
8-10: Filtre pour autre changement de réglage 52
8-11:Filtredemessagedemode 52
8-12: Filtre de changement de programme 52
8-13: Filtre de changement de courbure du son 52
8-14: Filtre de l'après-toucher 53
8-15:Filtre exclusif 53
8-16: Changement du toucher 53

1. FORMAT DES DONNEES MIDI

53

1. SPECIFICATIONS 54

ENTRETIEN DU DRC-20

— Pour éviter tout dommage et garder le DRC-20 en parfait état —

Le DRC-20 est un instrument de musique de précision qui exige des soins particulièrement attentifs. Pour garantir un bon fonctionnement du DRC-20 pendant de nombreuses années, observer les précautions suivantes.

1. Ne jamais ouvrir le coffret et toucher, ou modifier, la circuiterie interne.
2. ÀpRES avoir utilisé l'appareil, joujours commuter l'interrupteur d'alimentation sur arrêt et débrancher l'adaptateur d'alimentation secteur de la prise murale.
3. Nettoyer l'appareil uniquement avec un chiffon propre, légèrement humide. Utiliser un détergent neutr le cas échéant. Ne jamais employer d'agent abrasif, de cire et de chiffon de dépoussierage chimique, car ces produits risquent d'abirmer la finition.
4. Faire fonctionner le DRC-20 dans un endroit protégé du rayonnement solaire direct, de l'humidité et de la chaleur excessives, de la poussière et des vibrations violentes.

5. Ne jamais forcer sur les commandes, les connecteurs, ou autres parties du DRC-20 et eviter également de le griffer ou de le cogner contre des objets durs.

6. Eviter de renverser de l'eau, des boissons, ou tout autre liquide sur l'appareil et sur les disques qu'il emploie.

7. Comme le DRC-20 possède une circuiterie numérique, il peut pro- voquer des interférences s'il est place trop pres d'un récepteur radio, d'un télévisér ou d'un apparéil de réception de fréquence radio simil- aire. Si le cas se produit, éloigner le DRC-20 de l' apparéil affecté.
8. ATTENTION!: Vérifier la source d'alimentation!
   Le DRC-20 doit être alimenté par un adaptateur d'alimentation scienteur Yamaha PA-3, PA-4/PA-40, ou PA-5. Essayer de faire fonctionner le DRC-20 sur d'autres sources d'alimentation risque de l'endommager sérieusement.

Veiller à ce que la tension secteur locale corresponde à la tension spécifiée sur l'adaptateur d'alimentation secteur. Veiller également à régler correctement le/selecteur de tension en fonction de la tension locale.

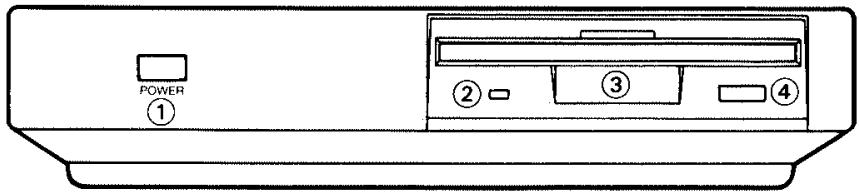

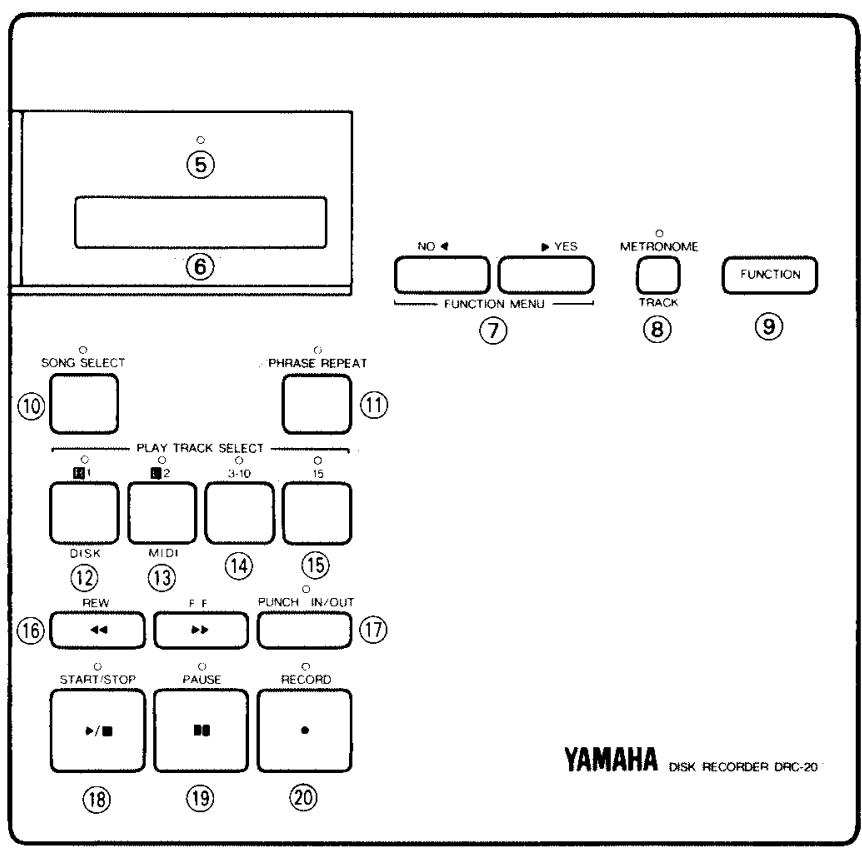

① Interrupteur d'alimentation
② Témoin de l'unité d'entrainment [détails page 41]
③ Unité d'entrainment de disque de 3,5 pouces [détails page 41]
④ Touche d'éjection de disque [détails page 41]
⑤ Témoin de la mesure [détails page 41]
(6) Panneau d'affichage à cristaux liquides
Touches OUI/NON et de menu de fonction (NO YES/FUNCTION MENU)
⑧ Touche de métronome/piste (METRONOME/TRACK) [détails pages 43, 49]
⑨ Touche de fonction (FUNCTION)
10 Touche et témoin de sélection métodie (SONG SELECT) [détails pages 43, 47]
① Touche et témoin de répétition de phrase (PHRA-SE REPEAT) [détails page 48]
12 Touche et témoin de sélection de piste de lecture D1/disque (PLAY TRACK SELECT R1/DISK) [détails pages 42, 44, 47, 49]
13 Touche et témoin de sélection de piste de lecture G2/disque (PLAY TRACK SELECT L2/DISK) [détails pages 44, 47, 51]
14 Touche et témoin de sélection de piste 3 à 10 (PLAY TRACK SELECT 3-10) [détails pages 44, 47]
15 Touche et témoin de sélection de piste de lecture 15 (PLAY TRACK SELECT 15) [détails pages 46, 47]
Touches de rebobinage (REW) et d'avance rapide (FF) [détails page 47]
⑦ Touche et tepoin d'enregistrement par insertion (PUNCH IN/OUT) [détails page 45]
18 Touche et témoin de marché/arrêt (START/STOP) [détails pages 42, 44, 45, 47]
19 Touche et témoin d'arrêt momentané (PAUSE) [détails page 47]
20 Touche et témoin d'enregistrement (RECORD) [détails page 43]

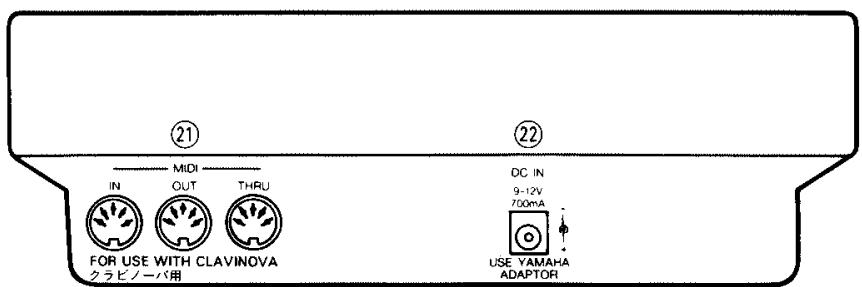

② Connecteurs d'entrée, de sortie et de passage MIDI (MIDI IN, OUT, THRU) [détails page 41]
22 Connecteur d'entrée d'alimentation en courant continu (DC-IN)

Le DRC-20 peut être alimenté par un adaptateur d'alimentation secteur Yamaha PA-3, PA-4/PA-40 ou PA-5. Enficher d'abord le cordon de sortie CC de l'adaptateur dans la prise DC-IN du DRC-20, puis brancher la fiche du cordon d'alimentation secteur dans une prise murale ajustée.

• Pour les utilisateurs du Clavinova qui souhaitent employer immédiatement l'appareil -

Ce chapitre donne de brèves instructions sur deux moyens d'utiliser le DRC-20 avec un Clavinova, à savoir, l'enregistrement séparé des parties de la main gauche et de la main droite et leur lecture et la reproduction de disques préenregistrés Disklavier (PianoSoft) et se reporter au catalogue de la “Yamaha Disk Orchestra Collection” pour plus de détails.

Les démarches d'exploitation sont destinées aux utilisateurs de Clavinova qui souhaitent utiliser immédiatement le DRC-20, mais elles ne sont nullement complètes. Veuillez lire attentivement le mode d'emploi avant d'utiliser le DRC-20 à des fins d'enregistrement.

2-1 Enregistrement séparé des parties de la main gauche et de la main droite avec un DRC-20 et un Clavinova

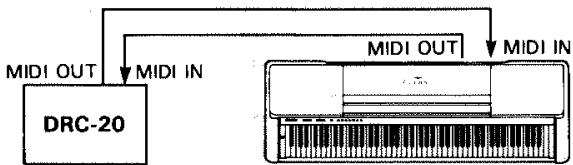

1. Raccorder le DRC-20 au Clavinova par les deux cordons MIDI. L'un relie la prise MIDI OUT du Clavinova à la prise MIDI IN du DRC-20 et l'autre, la prise MIDI OUT du DRC-20 à la prise MIDI IN du Clavinova [instructions détaillées page 41].

1. Mettre le Clavinova sous tension.
2. Brancher la fiche du cordon de l'adaptateur d'alimentation secteur (PA-3, PA-4/PA-40, ou PA-5) dans la prise DC-IN du DRC-20, puis brancher la fiche secteur de l'adaptateur dans une prise secteur adequate. Commuter l'interrupeur d'alimentation du DRC-20 sur marche [instructions détaillées page 41].
3. Formatter un nouveau disque (pour cette opération, suivre les instructions données sous "3-2: Formattage d'un nouveau disque", page 41).
4. Enconcer la touche METRONOME/TRACK. Utiliser à défaut la valeur implicite du tempo: "120" [instructions détaillées page 43].
5. Maintenir la touche RECORD enforcée et appuyer sur la touche PLAY TRACK SELECT R1 pour désir la piste d'enregistrement 01 [instructions détaillées page 43].

1. Jouer la partie de la main droite sur le Clavinova. Quelques mesures à 4 temps sont foumies à titre d'exemple.

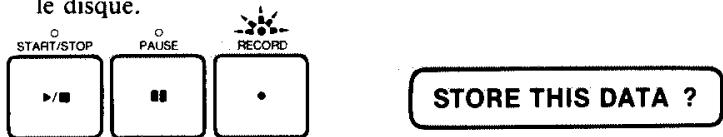

1. Appuyer sur la touche STOP lorsque la partie de la main droite est finie.

1. Appuyer sur la touche YES pour sauegarder les données et attendre que l'indication "NOW Working" (en cours d'opération) disparaissé avant de passer à l'étape suivante [instructions détaillées page 45].

1. Maintenir la touche RECORD enforcée et appuyer sur la touche PLAY TRACK SELECT L2 pourCHOISIR LA Piste d'enregistrement 02.

1. Jouer la partie de la main gauche sur le Clavinova. A titre d'exemple, des mesures complémentant la partie de la main droite ci-dessus.

1. Appuyer sur la touche STOP lorsque la partie de la main gauche est terminée.
2. Appuyer sur la touche YES pour memoriser les données enregistrées et attendre que l'indication "NOW Working" disparaissé avant de passer à l'étape suivante.
3. Appuyer sur la touche START pour écouter les parties reproduites ensemble [instructions détaillées page 47].
4. Les touches PLAY TRACK SELECT R1 et L2 peuvent être utilisées pour annuler les parties de la main gauche et de la main droite, comme requis.

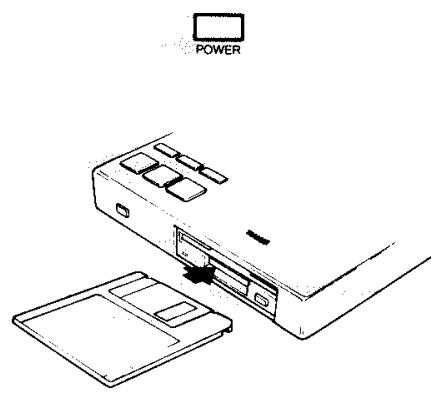

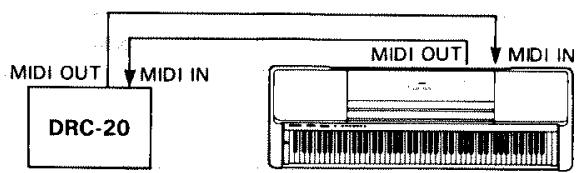

2-2 Lecture d'un disque préenregistré Disklavier (PianoSoft) à l'aide du DRC-20 et d'un Clavinova

1. Raccorder le DRC-20 au Clavinova à l'aide de deux cordons MIDI. L'un reli la prise MIDI OUT du Clavinova à la prise MIDI IN du DRC-20 et l'autre, la prise MIDI OUT du DRC-20 à la prise MIDI IN du Clavinova [instructions détaillées page 41].
2. Mettre le Clavinova sous tension.
3. Brancher la fiche du cordon de l'adaptateur d'alimentation secteur (PA-3, PA-4/PA-40, ou PA-5) dans la prise DC-IN du DRC-20, puis brancher la fiche secteur de l'adaptateur dans une prise secteur ajusté. Commuter l'interrupeur d'alimentation du DRC-20 sur marche. Si un CLP-20/30/50/100/200/300/500 ou un CVP-3/5/6/7/8/10 est utilisé, commuter l'interrupeur d'alimentation du DRC-20 tout en Maintenant la touche FUNCTION enfoncé (cette action active la fonction spéciale de changement du toucher qui produit le son optimal lorsque le logiciel du Disklavier est reproduit sur ces modèles) [instructions détaillées page 41].

4. Insérer le disque Disklavier préenregistré dans l'unité d'entrainment du DRC-20.

5. Utiliser les touches NO et YES pourCHOISIR le numero de mélodie à écouter [instructions détaillées page 47].

6. Appuyer sur la touche START pour lancer la lecture [instructions détaillées page 47].
7. Si la mélodie jouée possède des parties pour la main gauche et la main droite, il est possible d'utiliser les touches PLAY TRACK SELECT R1 et L2 pour couper individuellement chaque partie comme requis [instructions détaillées page 47].

Remarque: Certains disques Disklavier ne possedent pas de données séparées pour la main droite et la main gauche. Si le témoin L2 ne s'allume pas quand un de ces disques est inséré, ceci signifie que les données de perfmance des deux mains sont enregistrées sur la piste de la main droite (RIGHT). Dans ce cas, il est impossible d'annuler de manière individuelle la partie de la main droite ou de la main gauche.

• Connexions du système, formattage de disque, correspondance MIDI et des canaux --

3-1 Connexions du système

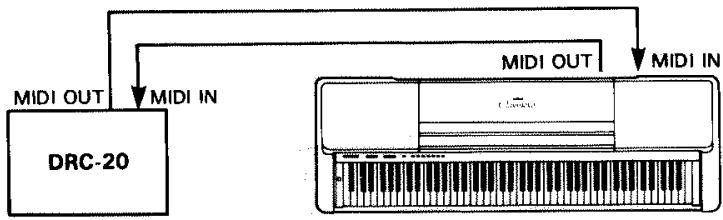

SYSTEME 1: DRC-20 + Clavinova

Ce système est un des plus simples à créé avec le DRC-20. La borne MIDI OUT du Clavinova est raccordée à la borne MIDI IN du DRC-20, tandis que la borne MIDI OUT du DRC-20 est raccordée à la borne MIDI IN du Clavinova.

Si le clavier est doté de la fonction multi-timbre - c'est-à-dire qu'il permet à un nombre spécifique de voix d'être jouées simultanément via un contrôle MIDI externe - ce système permet d'enregistrer un maximum de dix parties différentes utilisant diverses voix, plus le rhythm, et de reproductive ensemble toutes ces parties, afin de produit un ensemble orchestral. Si le clavier ne possède pas de fonction multi-timbre, il reste cependant possible d'enregistrer dix pistes de manière indépendante et de les reproductive par une seule voix choisis sur le clavier.

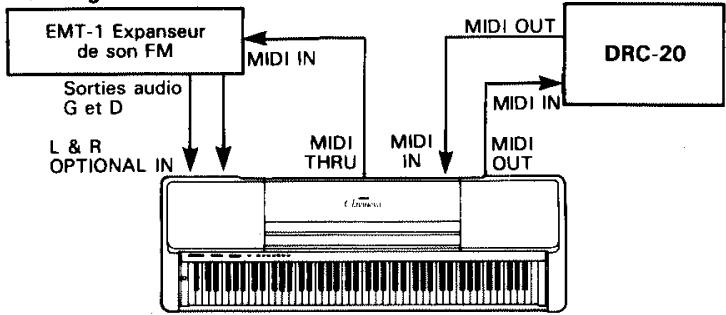

SYSTEME 2: DRC-20 + Clavier MIDI + Module générateur de tonalité

Si le clavier ne possede pas de fonction multi-timbre, mais que I'on souhaite etre capable de reproduce plusieurs voix simultanement par le DRC-20, il faut, dans ce cas, ajouter un module generateur de tonalite ( comme I'expanseur de son FM Yamaha EMT-1) au systeme. Comme I'illustrtre le schema ci-dessous, les raccordements entre le clavier et le DRC-20 sont exactement identiques aCeux du SYSTEME 1, ci-dessus. La differencé reside dans le fait que la borne MIDI THRU du clavier est raccordee à la borne MIDI de I'EMT-1. Ceci signifie que la sortie du DRC-20 est envoyee au clavier et aI'EMT-1. Bien que les sorties audio de I'EMT-1 de l'illustration soient raccordees aux prises OPTIONAL IN (ou AUX IN) du clavier, de f'acon que lessons en provenance du clavier et en provenance de I'EMT-1 puisent etre audibles par les haut-parleurs du clvier, elles peuvent aussi etre acheminees aux entrées d'un amplificateur d'instrument independendant, ou d'un mixeur audio. Les prises OPTIONAL IN sont prevues sur la plupart des claviers Yamaha des series CVP, CLP et PSR qui possedent des amplificateurs et des haut-parleurs incorporés.

Module générateur de tonalité

Remarque: Toujours utiliser des cordons MIDI de bonne qualité pour relier les bornes MIDI OUT et MIDI IN. Ne jamais employer des cordons de plus de 15 mètres de long, car des cordons trop longs risquènt de capter des bruits qui provoqueront des erreurs de données.

3-2 Formattage d'un nouveau disque

Les données musicales enregistrées par le DRC-20 sont mémorisées sur un disque couple de 3,5 pouces, installé dans l'unité d'entraffement de disque du DRC-20. Le DRC-20 utilise uniquement des disques soupés 2DD de 3,5 pouces. L'usage de disques 2DD Yamaha est recommandé. Avant d'utiliser un nouveau disque à des fins d'enregistrement, il doit être formatté, de façon que le DRC-20 puisse le reconnaître et y inscrite correctement les données musicales.

1. Mettre l'appareil sous tension.

Brancher d'abord le cordon de sortie CC de l'adaptateur d'alimentation secteur à la prise DC-IN du DRC-20, puis brancher la fiche secteur de l'adaptateur dans une prise murale ajustée. Lorsque l'adaptateur est correctement raccordé, commuter l'interrupteur d'alimentation du DRC-20 sur marche. La DEL située au-dessus de l'affichage à cristaux liquides ("ACL") se met à clignoter et les indications suivantes apparaissent sur l'ACL.

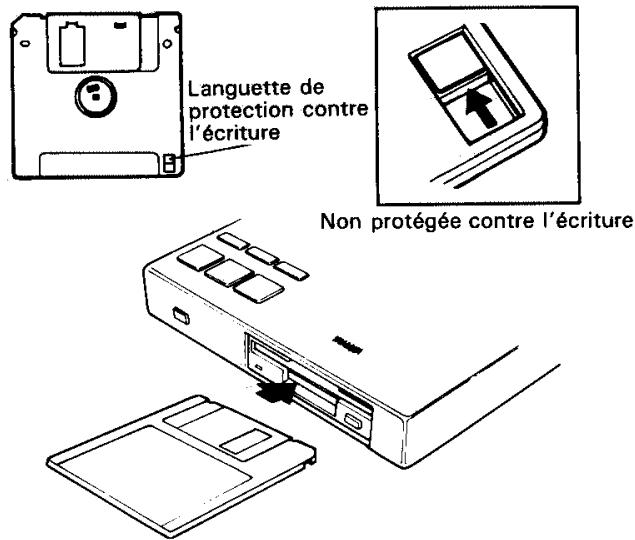

2. Insérer un nouveau disque vierge

Veiller à ce que la languette de protection d'écriture du disque se trouve sur la position acceptant l'écriture (languette fermée) et insérer le nouveau disque dans l'unité d'entrainment, en orientant la porte métallique face à l'unité d'entrainment et en tournant la face étiquetée vers le haut. Le disque doit s'encliqueter en place et le témoin de l'unité d'entrainment doit s'allumer brievement.

Chaque fois qu'un disque non formatté est installé, le message "Unformat DISK!!" (disque non formatté) apparait sur l'affichage du DRC-20. Ce message informe l'utilisateur que le DRC-20 ne peut identifier le disque inséré et qu'il doit être formatté avant de pouvoir être utilisé.

Remarque: Les disques peuvent être éjectés de l'unité d'entrainment par poussée sur la touche qui se trouve à cotoé du volet d'insertion. Cependant, NE JAMAIS éjecter de disque tant que le témoin de l'unité d'entrainment est allumé.

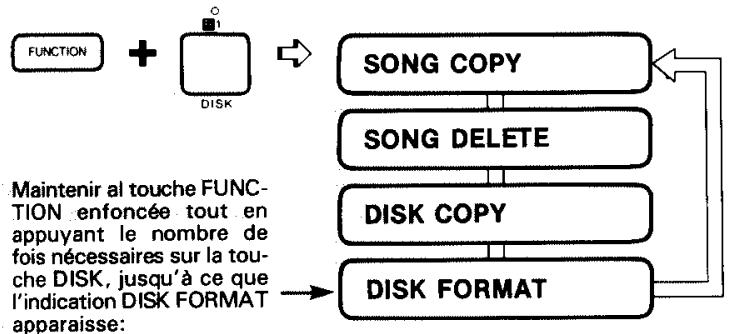

3. Choisir la fonction DISK FORMAT

La fonction DISK FORMAT fait partie des fonctions DISK CONTROL (contrôle de disque) du DRC-20. On n'y accede qu'en Maintenant la touche FUNCTION enforcée tout en appuyant à plusieurs reprises sur la touche DISK (PLAY TRACK SELECT 2), jusqu'à ce que l'indication DISK FORMAT apparaisse.

Remarque: Si l'indication "PROTECT!!" (protection) apparait, elle signifie que la languette de protection du disque inséré est ouverte. Retirer le disque (en enforcant la touche d'éjection) et glisser la languette de protection pour obturer l'ouverture. Ensuite, recommencer les démarches à partir du début (les disques préenregistrés de la "Collection orchestrale sur disque", ainsi que les disques enregistrrés sur un Disklavier Yamaha sont spécialement protégés et il est impossible de les reformatter).

4. Lancer l'opération de formattage

Lorsque la fonction DISK FORMAT a ete selectionnee et que les touches FUNCTION et DISK sont liberees, le DRC-20 donne a l'utiliseur de confirmier l'opération en faisant apparaître le message "FORMAT START?" (début du formattage?).

Appuyer sur la touche YES (oui) pour confirmer l'opération de formattage. Le DRC-20 demande alors d'enforcer la touche START.

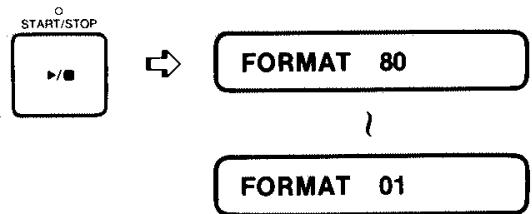

Appuyer sur la touche START et le formattage commence. Un compte à rebours, de 80 à 1, apparait sur l'affichage au fur et à mesure que l'opération se déroule (le disque est formatté avec 80 pistes, mais celles-ci n'ontaucin rapport avec les pistes d'enregistrement du DRC-20).

Lorsque la dernière piste a ete formattee ("FORMAT 01"), l'opération de formattage se termine et le DRC-20 passa automatique en mode SONG SELECT (selection de melodie).

3-3 Compatibility MIDI et des canaux

Un bref aperçu de la fonction MIDI

MIDI, ou Musical Instrument Digital Interface (interface numérique pour instrument de musique), est une norme mondiale de communication qui permet aux instruments de musique compatibles MIDI et aux autres apparèels d'échéanger des données musicales et de se contrôle l'un l'autre. Il est ainsi possible de créé des “systèmes” d'instruments et d'appareils MIDI qui sont plus polyvalents et plus coupes à exploiter que les éléments pris à part. Par exemple, la majorité des claviers MIDI transmettent les informations sur les

notes et la velocité (réponse au toucher) par le connecteur MIDI OUT, chaque fois qu'une note est jouée sur le clavier. Ces données MIDI peuvent être enregistrées puis reproduites par un apparéil, comme un enregistrateur sur disque DRC-20. Lorsque les données enregistrées sont reproduites, le clavier MIDI (et/ou le module générateur de tonalité) raccordé à la borne MIDI OUT du DRC-20 "joue" automatiquement la performance enregistrée de manière précise.

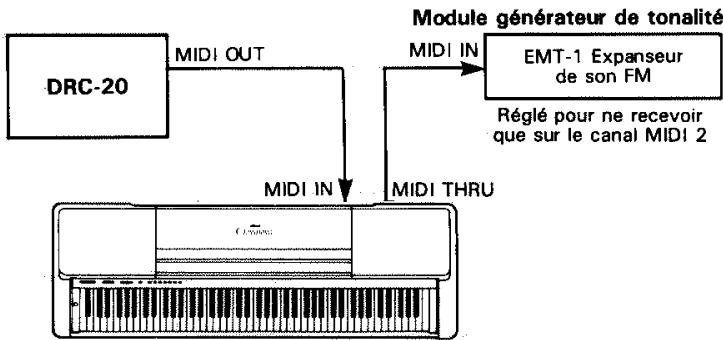

Plusieurs canaux MIDI pour plus de polyvalence

Le système MIDI permet d'émettre et de receivevoir des données MIDI de 16 canaux différents (le DRC-20 accepte les canaux 1 à 10 et le canal 15). Plusieurs canaux ont été mis en service pour permettre de contrôler individuellement certains instruments et certains apparériels raccordés en série. Par exemple, un enregistrreur du disque MIDI comme le DRC-20 peut être utilisé pour réproduire lessons de deux instruments ou deux générateurs de tonalité différents. Un de ces instruments ou générateurs peut être régle de manière à receiveoir uniquement le canal 1, tandis que l'autre est régle pour receiveoir le canal 2. Dans ce cas, celui-là ne répondra qu'aux informations du canal 1 et celui-ci, aux informations du canal 2. Ceci permet au DRC-20 de jourer plusieurs parties différentes sur les instruments ou générateurs de réception.

Réglé pour ne recevoir que sur le canal MIDI 1

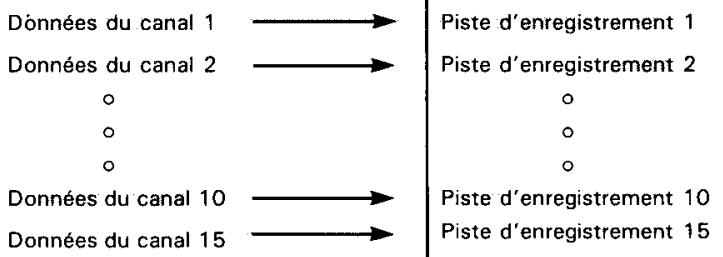

Correspondance des canaux avec le DRC-20

Dans toute installation MIDI, les canaux MIDI de l'appareil d'émission et de réception doivent correspondre pour assurer le transfert correct des données. Un mode de réception "OMNI" est également disponible et permet la réception des 16 canaux MIDI. Le mode OMNI n'est pas nécessaire pour faire correspondre le canal de réception de l'appareil récepteur avec le canal d'émission de l'appareil émetteur.

Si le DRC-20 est pré à enregistrer pour la première fois, il est inutilde de procéder à des réglages spéciaux puisque le DRC-20 est régèle pour receiveoir automatiquement en mode OMNI, à la première mise sous tension. Par conséquent, peu importe quel canal du clavier est régèle pour transmettre les données.

Cependant, lorsque l'enregistrement est reproduit, le DRC-20 transmet les données de chaque piste sur le canal MIDI numérotré correspondant. Les informations enregistrées sur la piste 1 seront transmises sur le canal 1, les informations de la piste 2, sur le canal 2 et ainsi de suite. Pour reproduire toutes les pistes à la lecture, le clavier doit être régle en mode OMNI. Sinon, les différentes voix du clavier (et du générateur de tonalité externe si utilisé) doivent être régles de manière indépendante pour être reçues sur les canaux MIDI appropriés. Pour les détails sur la selection des canaux MIDI, se reporter au mode d'emploi du clavier et/ou du générateur de tonalité. Pour obtenir de plus amples informations sur le réglage du mode et le canal MIDI de réception du DRC-20, se reporter au chapitre "8. CONTROLE MIDI".

• Enregistrement des données musicales par le DRC-20 -

REMARQUE IMPORTANTE: Si le chapitre précédent "PREPARATIFS FONDAMENTAUX" n'a pas ete lu, revenir en arriere et le dire attentivement avant de proceder à l'enregistrement.

4-1 Enregistrement de base/ La première piste

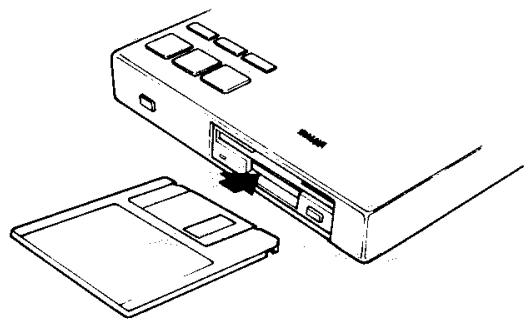

1. Installer un disque formatté.

Veiller à ce qu'un disque correctement formatté soit installé dans le DRC-20 et que sa languette de protection contre l'écriture se trouve sur la position qui accepte l'écriture (languette fermée).

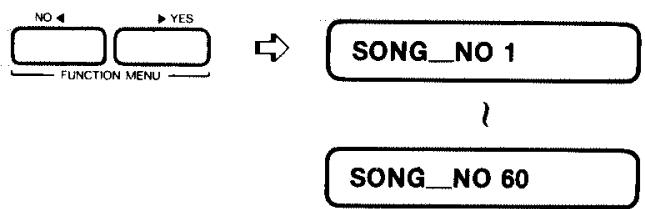

2. Choiser un numero de mélodie.

Lorsque le disque formaté est installé dans le DRC-20, le mode SONG SELECT est automatiquement besoini (le même cas se produit si l'appareil est mis sous tension alors qu'un disque formaté est déjà installé).

SONG_NO1

Si l'indication "SONG_NO" n'apparait pas (c'est-à-dire qu'un mode différent a été sélectionné), le mode SONG SELECT peut êtreCHOsi simplement par enclenchement de la touche SONG SELECT.

Utiliser les touches NO et YES pourCHOISIR un numero de melodie compris entre 1 et 60 pour la performance a enregister (il est possible d'enregister, sur un seul disque, un maximum de 60 melodies toutes numerotées differemment).Veiller à ce que le numero de melodie choisi n'existe pas déjà sur le disque utilisé.

Remarque: Le message "SONG ALL" (toutes les méliodies) peut aussi être choisi à cette étape. Ce mode n'est disponible qu'à la lecture et ne peut être utilisé à l'enregistrement.

3. Enclencher le métronome.

Après avoir choisi le numéro de métodie souhaïte, appuyer sur la touche FUNCTION ou SONG SELECT pour revenir sur l'affiche du tempo conventionnel.

0001

j = 120

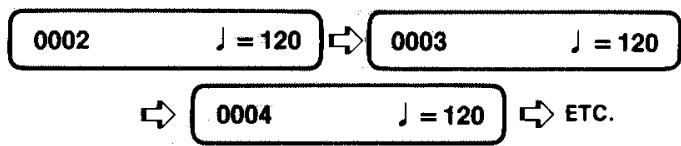

Appuyer à présent sur la touche METRONOME/TRACK pour enclencher le métronome, afin de facilitier le réglage du tempo. Le témoin de la touche METRONOME/TRACK s'allume et le son du métronome retentit à chaque battement de mesure. Le fait d'appuyer de manière alternative sur la touche METRONOME/TRACK active et désactive le son du métronome.

4. Appuyer sur la touche RECORD.

Si la touche RECORD est enforcée, la quantité d'espace disponible sur le disque installé est affichée.

Un disque peut enregistrer 700 kilo-octets environ (un kilo-octet équivaut à 1.024 octets) de données, quantité suffisante pour ménoriser des performances longues et complexes. En terme de notes, il peut enregistrer sans discontinuité 50.000 notes environ. Cependant, ce nombre varie en fonction du nombre des enclopen-chements de pédale effectuels, des changements d'instensité sonore et autres paramètres.

Remarque: Les disques préenregistrés de la "Collection orchestrale sur disque", ainsi que les disques enregistrés sur un Disklavier Yamaha sont spécialement protégés et il est impossible de les utiliser à des fins d'enregistrement avec le DRC-20. Si l'onessaie d'enregistrer sur de tels disques, le message "PROTECT!!" apparaitra et l'enregistrement sera impossible à réaliser.

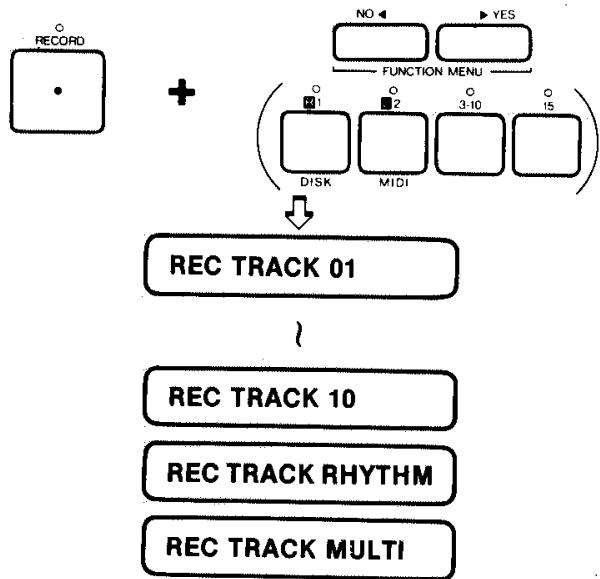

5. Choisir une piste d'enregistrement.

Tout en Maintenant la touche RECORD enfonnée, appuyer sur les touches NO et YES pour désirir le nombre de piste d'enregistrement souhaité (1, 2, 3, 4, 5, 6, 7, 8, 9, ou 10). Il est également possible de désirir les nombres de piste en enchchant les touches PLAY TRACK SELECT: "1" désirit la piste 1, "2" désirit la piste 2 et "3-10" désisit une piste entre 3 et 10 (appuyer à plusieurs reprises sur la touche 3-10 jusqu'à ce que le nombre de piste souhaité apparaissé sur l'affichage).

Noter qu'il est aussi possible, à cette étape, de désirier l'option "REC TRACK RHYTHM" (piste d'enregistrement du rythme) (touche PLAY TRACK SELECT 15) ou "REC TRACK MULTI" (multi-piste d'enregistrement).

Ces fonctions sont décrites aux chapitres “Enregistrement d'une piste du rythme” et “Enregistrement multi-timbre” à partir de la page 46.

Naturellement, l'approche la plus logique à la sélection de piste consiste à commencer par les pistes d'accompagnement (basse, accords, rhythe, etc.) qui doit être enregistré sur la piste 3 et les suivantes. Enregistrer ensuite la mélodie (piano) sur les pistes 1 et 2.

6. Relâcher la touche RECORD pour activer le mode RECORD READY.

Lorsque la touche RECORD est libérée, le DRC-20 passe en mode RECORD READY (pré à enregistrer). A ce moment, le témoin de la touche REC est allumé, tandis que le témoin de la touche START/STOP clignote.

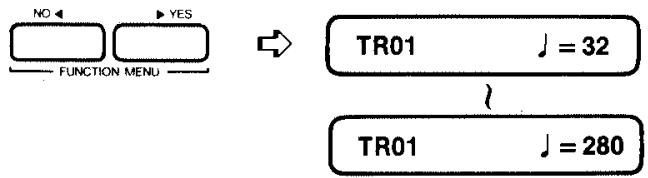

7. Régler le tempo souhaité.

Utiliser les touches NO et YES pour regler le tempo souhaité. Ce tempo apparait sur l'ACL sous forme de battements par minute (il varie de 32 à 280 battements par minutes) et le son du métronome retentit en fonction du tempo.

Remarque: Il est possible de rappeler à tout moment le tempo conventionnel de 120 battements par minute, pendant que l'affichage du tempo est visible, en appuyant simultanément sur les touches NO « et YES. Si une ou plusieurs pistes de la melodie courante ont déjà été enregistrées, le fait d'enclenorcher les touches NO « et YES rappelle le tempo original de la melodie.

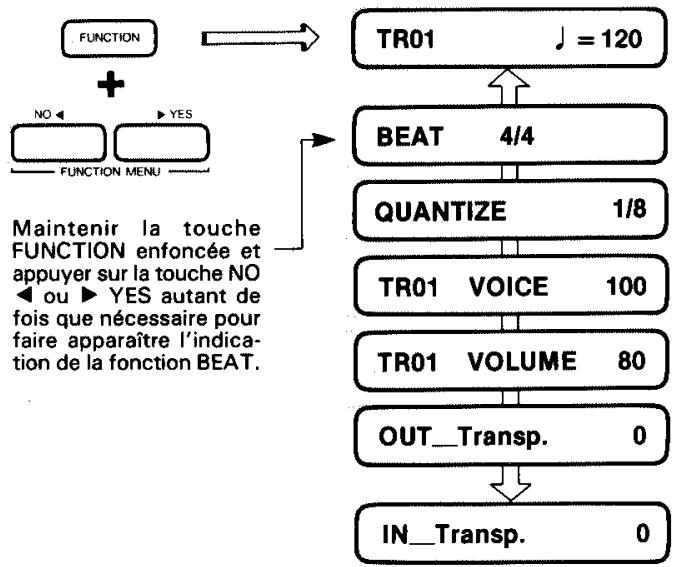

8. Choiser la mesure souhaitatione.

Pour enregistrer avec la mesure conventionnelle 4/4, ignorer ce paragraphe, car le DRC-20 est automatiquement régé sur la mesure 4/4 à chaque mise sous tension. Par contre, pour enregistrer avec la mesure 3/4, 2/4, ou 6/8, la fonction de mesure (BEAT) doit être régée comme suit.

D'abord, selectionner la fonction de mesure en maintainant la touche FUNCTION enfoncée et appuyer sur la touche NO « ou > YES jusqu'à ce que l'indication BEAT apparaisse.

Ensuite, relâcher la touche FUNCTION et utiliser les touches NO et YES pourCHOISIR la mesure souhaitatione.

Remarque: La fonction de mesure ne peut être selectionnée qu'avant l'enregistrement de la première piste d'une nouvelle méthodie.

Remarque: S'il faut procéder à des réglages particuliers sur le clavier avant de procéder à l'enregistrement, comme des réglages d'intensité sonore, d'effet, etc., les exécuteur après avoir mis le DRC-20 en mode de disponibilité à l'enregistrement. Ceci a pour effet d'enregistrer les réglages qui sont aussi transmis en tant que messages MIDI, de sorte que ces mêmes réglages sont automatiquement rappelés lorsque l'enregistrement est reproduit.

9. Lecture.

L'enregistrement commence automatiquement, aussitôt que la première mote est jouée sur le clavier*. Il est aussi possible de lancer l'enregistrement en appuyant sur la touche START/STOP. Les témoins des touches RECORD et START/STOP restent allumés pendant l'enregistrement. La mesure courante est indiquée sur l'ACL au fur à mesure de l'enregistrement.

Aucune précaution spéciale n'est à prendre pour l'enregistrement. Jouer simplement sur le clavier comme à l'ordinaire.

• Information MIDI: C'est grâce au système MIDI que le DRC-20 est régèle pour lancer l'enregistrement, dés qu'un message MIDI KEY ON est recu. L'enregistrement démarre également dés la réception d'un message MIDI START (instruction FA en notation hexadécimale), mais cette fonction peut être mise en service ou hors service comme souhaite. A cet effet, se reporter à la fonction "Télé-commande de réception" de la section "CONTROL MIDI", page 51.

Remarque: Si l'accompagnement rythmique d'un Clavinova raccordé au connecteur MIDI OUT du DRC-20 lance simultanément la lecture, désencclencer la fonction REMOTE OUT, décrite page 51.

10. Arrêter l'enregistrement

Appuyer sur la touche RECORD ou sur la touche START/STOP pour arrêter l'enregistrement*. A cette étape, le tímein de la touche RECORD clignote et le DRC-20 demande à l'utilisateur s'il peut conserver les données qui viennent d'être enregistrées sur le disque.

Si l'enregistrement s'est bien déroué et que les données doivent être mémorisées, appuyer sur la touche YES. Le message "NOW Working" (en cours d'opération) apparaitpendant que les données sont mises en mémoire sur le disque. Pour annuler l'enregistrement, appuyer sur la touche NO (si cette touche est enforcée, toutes les données précédentes de la piste en cours sont conservées).

Lorsque le message “NOW Working” disparaît et que le témoin de la touche RECORD s'éteint, ici signifie que les données ont été correctement mémorisées sur le disque et que l'enregistrement (sur cette piste au moins) est terminé. Noter que toute donnée antérieure présente sur la piste courante (1 à 10) sera effacée lors de la mémorisation des données de l'enregistrement suivant.

• Information MIDI: L'enregistrement s'arrête aussi si un message MIDI STOP (FC en notation hexadécimale) est recu. Cette fonction peut être mise en service ou hors service comme souhaite. A cet effet, se reporter à la fonction "Télécommande de réception" de la section "CONTROLE MIDI", page 51.

Remarque: L'enregistrement s'arrête automatiquement si la capacité de mémoire du disque est atteinte. A ce moment, le message "DISK FULL" (disque plein) apparait sur l'ACL. Si le cas se produit, les données en cours d'enregistrement sont alors effacées. Il est possible d'effacer une ou plusieurs méthodies, afin de créé plus d'espace disponible (voir "EFFACEMENT DE MELODIE" page 50) ou de copier des méthodies sur un nouveau disque (voir "COPIE DE MELODIE" page 49).

4-2 Enregistrement d'une nouvelle piste

Lorsque l'enregistrement sur la première piste est terminé, celle-ci peut être reproductive comme décrit au chapitre "5. LECTURE" page 47, ou enregistrer une nouvelle piste. Pour enregistrer sur une autre piste, désirir une piste d'enregistrement qui n'a pas encore été utilisée (si l'on enregistrre une fois de plus sur la même piste, les informations précédemment enregistrées seront effacées au profit des nouvelles) et enregistrer de la même manière que celle décrite au paragraphe précédent.

Les pistes précédemment enregistrées sont automatiquement régées en mode de lecture lorsqu'une nouvelle piste est可以选择, de sorte qu'il est possible d'enregistrer une nouvelle sur piste tout en écouteant les informations déjà enregistrées. Il est aussi possible d'utiliser les touches PLAY TRACK SELECT pour lancer ou arrêter la lecture de toute piste enregistrée (voir «2. Mise hors service des pistes spécifique le cas échéant», du chapitre «5. LECTURE», page 47).

4-3 Changement de tempo, de voix et de volume

Il est possible de changer le tempo d'un morceau déjà enregistré, de même que les voix et le volume de chaque piste.

1. Sélectionner le morceau devant être modifié.

2. Sélectionner la piste à modifier

Selectionner la piste devant faire l'objet du changement de voix ou de volume enMAINANT enfoncée la touche RECORD et en utilisant les touches NO et YES ou PLAY TRACK SELECT.

Bien qu'il ne soit pas nécessaire de selectionner la piste pour changer le tempo, les opérations mentionnées ci-dessus doivent être effectuees pour activer le mode pret a l'enregistrement.

Attention: Ne pas appuyer sur la touche START. Les données enregistrées seront effacées si cette touche est sollicitée.

3. Sélectionner la fonction devant être modifiée

Selectionner la fonction à modifier en appuyant sur les touches NO ou YES autant de fois que nécessaire tout en maintenant enforcée la touche FUNCTION (Les fonctions VOICE et VOLUME sont décrites d'une manière détaillée à la page 49).

Affichage du tempo initial

TR01

1=132

Affichage de la voix initiale

TR01

VOICE

3

Affichage du volume initial

TR01

VOLUME

80

4. Changement des régles initiaux

Utiliser les touches NO et YES pour changer les réglages initiaux de la manière requise.

5. Appuyer à nouveau sur la touche RECORD pour activer le mode Arrêt

Le message “ARE YOU SURE?” (êtes-vous sur) apparait lorsque la touche RECORD est sollicitée. Appuyer sur la touche NO.4 ou YES selon le cas. Si la touche YES est sollicitée, les données seront mises en mémoire et l'appareil se mettra au mode STOP au bout de chaque secondes.

Remarque: Si l'appareil MIDI de réception (Clavinova, etc.) n'a pas été régé pour receivevoir des messages de volume MIDI (mode multitimbral activé par exemple) le changement de volume ne sera pas effectué.

4-4 Changement du tempo

On remarquera que si certaines données ont déjà été enregistrées dans une mélowie, le message “TEMPO CHANGE” apparait après le message “REC TRACK 10”, lors de la seLECTION d'une piste d'enregistrement par la touche RECORD et la touch PLAY TRACK SELECT/3-10, ou après le message “REC TRACK RHYTHM” lors de l'utilisation des touches NO « et » YES pourCHOISIR une piste d'enregistrement. Si cette fonction est choisie et que I'enregistrement commence, il est possible d'utiliser les touches NO « et » YES pour modifier le tempo des informations enregistrées au fur et à mesure qu'elles sont jouées. Cette fonction permet ainsi d'ajouter aux enregistements des effets apparentés au tempo, comme le ritardanto et le rubato.

REC TEMPO CHANGE

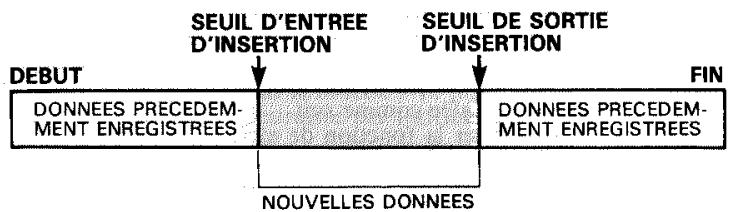

4-5 Enregistrement par insertion

L'enregistrement par insertion est une fonction extrémenant pratique qui permet de réenregistrer une partie d'une piste enregistrée - une mesure ou plus - sans devoir réenregistrer sur toute la piste. Le point à partir duquel l'enregistrement des nouvelles données commence s'appelle le "seuil d'entrée d'insertion" et le point où finit l'enregistrement est appelé "le seuil de sortie d'insertion".

Pour pouvoir utiliser la fonction d'enregistrement par insertion du DRC-20, il faut d'abord spécifique le seuil d'entrée et le seuil de sortie, puis enregistrer comme expliqué ci-dessous.

1. Poser le seuil d'entrée d'insertion.

Jouer l'enregistrement (se reporter aux démarches du chapitre "5. LECUTRE") et appuyer sur la touche PUNCH IN/OUT au point où l'enregistrement doit commencer. Le témoin de la touche PUNCH IN/OUT clignote.

Remarque: Il est également possible de poser le seuil d'entrée en appuyant sur la touche PUNCH IN/OUT pendant que la lecture est momentanément interrompue à l'endetroit sahaité. Les touches REW et FF peuvent servir à repérer le début de toute mesure de manière précise,pendant que l'appareil se trouve en mode d'arrêt momentané.

2. Poser le seuil de sortie d'insertion.

Pendant que l'enregistrement est reproduit, appuyer de nouveau sur la touche PUNCH IN/OUT au point où l'enregistrement doit se terminer. Le tímoin de la touche PUNCH IN/OUT s'allume de manière continue pour indiquer que le seuil d'entrée et le seuil de sortie ont été posés.

Si le seuil de sortie n'est pas posé et que la melodie est reproduite jusqu'à la fin, le tímoin PUNCH IN/OUT reste allumé quand la fin de la melodie est atteinte. Dans ce cas, l'enregistrement par insertion se poursuit jusqu'à que ce la touche START/STOP soit enclenchée, ce qui permet ainsi d'allonger la durée de l'enregistrement.

Remarque: Les fonction d'avance rapide et de recul restent inopérantes tant que le témoin PUNCH IN/OUT est étant.

Remarque: Il est aussi possible deposer le seuil d'entrée en enclenchant la touche PUNCH IN/OUT pendant que la lecture est arrêtée momentanément à l'endetroit souhaité (le cas échéant, utiliser les touches REW et FF pour repérer le début de la mesure souhaitée).

3. Enregister.

Enregistrer comme à l'ordinaire, pendant que le témoin de la touche PUNCH IN/OUT reste allumé (en ayant naturellement seLECTIONné la piste sur laquelle insérer les nouvelles données). L'enregistrement commence au seuil d'entrée et se termine au seuil de sortie. Les données précédemment enregistrées en dette et au-delà de ces seuils restent inchangées. Le témoin de la touche PUNCH IN/OUT clignote pendant que l'enregistrement se déroule entre les seuils, puis s'allume continuellement juste après que le seuil de sortie est atteint.

A cette étape, les seuils d'entrée et de sortie restent en mémoire et le mode d'enregistrement par insertion est encore actif, de sorte que l'insertion peut recommencer immédiatement sur la même piste ou sur une autre.

4. Libérer le mode d'enregistrement par insertion.

Appuyer sur la touche PUNCH IN/OUT pour libérer le mode d'enregistrement par insertion et ainsi eteindre le témoin de la touche.

4-6 Enregistrement d'une piste du rythme

REMARQUE: La piste du rythme du DRC-20 ne peut être enregistrée qu'avc un clavier doté de la fonction de percussion au clavier.

Comme mentionné précédemment, le DRC-20 possède des pistes numéroétées de 1 à 10 et une piste de rythme numérotable 15. Ce numéro est inhabituel du fait que la piste du rythme est utilisée pour enregistrer des instruments de percussion en provenance d'un Clavinova Yamaha ou d'un autre clavier MIDI* doté de la fonction de percussion au clavier. Par conséquent, les voix de percussion au clavier sont transmises et reçues par de tels cláviers sur le canal MIDI 15. Pour enregistrer une piste du rythme, désirir la fonction “REC TRACK RHYTHM” à l'étape de la sélection de la piste d'enregistrement, régler le clavier en mode de percussion au clavier et enregistrer de la manière conventionnelle.

REC TRACK RHYTHM

Il est possible d'enregistrer plusieurs fois sur la même piste de rythme sans effacer les données precedentes, de sorte qu'il est possible de

créer des motifs rythmiques complexes. Si des données se trouvent déjà sur la piste du rythme lorsque l'appareil entre en mode d'enregistrement, le message “OVER DUBBING?” (superposition) apparait, pour demander si l'utilisateur est disposé à laisser les données précédentes telles quelles (“superposition” signifie enregistrer sur des informations existantes sans les effacer). Appuyer sur la touche YES pour copier par-dessus, ou appuyer sur la touche NO pour effacer les informations précédentes.

OVER DUBBING?

Les pistes précédemment enregistrées sont automatiquement régées en mode de lecture lorsque l'enregistrement s'effectue sur la piste du rythme, de sorte qu'il est possible d'enregistrer sur cette piste tout en écouteant les informations déjà enregistrées. Il est aussi possible d'utiliser les touches PLAY TRACK SELECT pour lancer ou arreter la lecture de toute piste enregistrée (voir "2. Mise hors service des pistes spécifique le cas échéant" au chapitre "5. LECTURE", page 47).

• Les instruments dotés de cette fonction sont par exemple les Clavinovas de la série CVP et les claviers de la série PSR qui possèdent le mode "multi-timbre" et qui permettent d'assigner des voix au canal MIDI 15.

4-7 Enregistrement multi-timbre

Si le message "REC TRACK MULTI" est besoin pendant la sélection de la piste d'enregistrement, le DRC-20 est alors régle pour enregistrer en mode "multi-timbre". Ceci signifie qu'il est possible d'enregistrer simultanément sur toutes les pistes par l'intermédiaire des canaux MIDI correspondants. En d'autres termes, les données reçues sur le canal MIDI 1 seront enregistrées sur la piste 1 du DRC-20, les données reçues sur le canal MIDI 2, sur la piste 2 du DRC-20 et ainsi de suite. Comme d'habitude, les données seront ensuite transmises aux canaux MIDI correspondants lorsque l'enregistrement sera reproduit.

REC TRACK MULTI

DRC-20

Remarque: Le DRC-20 enregistre les données recues sur les 16 canaux MIDI (1 à 16) et produit les données sur les mêmes canaux dans ce mode uniquement.

Un des moyens de tirer parti de cette fonction est d'enregistrer simultanément les parties de la main gauche et de la main droite en provenance d'un Clavinova sur les pistes 1 et 2. Le Clavinova doit être régèle de façon que la partie des basses (la main gauche) soit transmise au canal MIDI 2 et que la partie de la mélodie (la main droite) soit transmise au canal MIDI 1 (mode de transmission divisée). Si l'on enregistrvre par la suite en mode "REC TRACK MULTI", la partie des basses et la partie de la mélodie seront enregistrées simultanément sur les pistes 2 et 1 respectivement. Ensuite, lorsque l'enregistrement est reproduit, les touches "R1" et "L2" PLAY TRACK SELECT du DRC-20 peuvent être utilisées pour activer ou désactiver les parties de la main gauche et de la main droite, afin de pouvoir s'exercer l'une ou l'autre sans problème.

mode “REC TRACK MULTI” peut être utilisé pour enregistrer des données en provenance de tout autre instrument MIDI ou apparéil qui peut transmettre plusieurs canaux simultanément.

Remarque: Les données precedentes de toutes les pistes sont effacées lorsque de nouvelles données sont enregistrées en mode "MULTI".
