DME64N V12 - Système de traitement audio YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Processeur de signal numérique (DSP) pour audio professionnel
Caractéristiques techniques principales	64 entrées, 32 sorties, traitement audio à faible latence, 24 bits/96 kHz
Alimentation électrique	Alimentation externe, 100-240V AC
Dimensions approximatives	482 mm x 44 mm x 300 mm (19" x 1U)
Poids	3,5 kg
Compatibilités	Compatible avec les systèmes de contrôle Yamaha et d'autres équipements audio professionnels
Fonctions principales	Mixage, égalisation, compression, gestion de la latence, routage audio
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via des revendeurs agréés
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques, respecter les consignes de sécurité électrique
Informations générales	Idéal pour les installations fixes et les événements live, interface utilisateur intuitive

FOIRE AUX QUESTIONS - DME64N V12 YAMAHA

Comment réinitialiser le YAMAHA DME64N V12 aux paramètres d'usine ?

Pour réinitialiser le YAMAHA DME64N V12, éteignez l'appareil, puis maintenez enfoncé le bouton 'SETUP' tout en le rallumant. Une fois que l'écran affiche 'Réinitialiser', relâchez le bouton et confirmez l'action.

Pourquoi le son est-il distordu lors de l'utilisation du DME64N V12 ?

La distorsion sonore peut être causée par un niveau de gain trop élevé. Vérifiez les réglages de gain des entrées et des sorties et ajustez-les pour éviter la saturation.

Comment connecter le DME64N V12 à un réseau audio ?

Utilisez un câble Ethernet pour connecter le DME64N V12 à votre réseau. Assurez-vous que les paramètres IP sont correctement configurés dans le menu de l'appareil.

Quel type d'alimentation utilise le YAMAHA DME64N V12 ?

Le YAMAHA DME64N V12 utilise une alimentation externe de 24V CC. Assurez-vous d'utiliser l'adaptateur fourni pour éviter d'endommager l'appareil.

Comment mettre à jour le firmware du DME64N V12 ?

Téléchargez la dernière version du firmware depuis le site officiel de Yamaha. Ensuite, connectez l'appareil à un ordinateur via USB et suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Que faire si le DME64N V12 ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que l'adaptateur fonctionne. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une autre prise électrique.

Comment accéder à l'interface de configuration du DME64N V12 ?

Accédez à l'interface de configuration en ouvrant un navigateur Web et en entrant l'adresse IP du DME64N V12. Assurez-vous que votre ordinateur est sur le même réseau.

Le DME64N V12 ne reconnaît pas mes périphériques audio. Que faire ?

Assurez-vous que tous les câbles sont correctement connectés et que les périphériques audio sont allumés. Vérifiez également les paramètres d'entrée dans le menu de configuration.

Comment sauvegarder mes réglages sur le DME64N V12 ?

Vous pouvez sauvegarder vos réglages en accédant au menu de gestion des fichiers dans l'interface de configuration et en choisissant l'option 'Sauvegarder'.

Existe-t-il un mode d'économie d'énergie sur le DME64N V12 ?

Oui, le DME64N V12 dispose d'un mode d'économie d'énergie qui peut être activé via le menu des paramètres. Cela permet de réduire la consommation d'énergie lorsque l'appareil n'est pas utilisé.

MODE D'EMPLOI DME64N V12 YAMAHA

Notes pour le DME64N/DME24N Version 1.2

Merci d'avoir choisi le DME64N/24N. Les notes suivantes complètent les informations figurant dans le mode d'emploi concernant le DME64N/DME24N.

Avertissements concernant cette version

• Le paramètre suivant ne se reflète pas dans la version 1.2 lorsqu'il est utilisé pour生存 des données créées avec la version 1.0.0. ou une version antérieure : SlotIn/SlotOut.
  Effectuez à nouveau ces réglages dans le DME Designer version 1.2.
• Les données créées dans la version 1.2 ne s'ouvrent pas correctement sur la version 1.1.
• La version 1.2 ne fonctionne pas avec la version antérieure dans la zone. Lorsque vous utilisez la version 1.2, tous les microprogrammes DME (programmes et contenus), ainsi que DME Designer doivent etre simultanement mis a niveau vers la version 1.2. Pour obtenir des instructions sur la procEDURE de mise a niveau de la version, reportez-vous a la section « Mise a jour du microprogramme de I'unité DME » au chapitre 3 « Fenetre Main Panel » du mode d'emploi de DME Designer version 1.2.
• Pour pouvoir utiliser la fonction DME CONTROL (Contrôle DME) sur le PM5D, ce dernier doit être de la version 1.12 ou supérieure, tandis que les unités DME64N/24N connectées doivent être de la version 1.1 ou supérieure.
• Pour plus de détails sur les réglages de la fonction DME CONTROL dans le PM5D, reportez-vous au Mode d'emploi du PM5D/PM5D-RH.

Modifications introduites dans la version 1.2

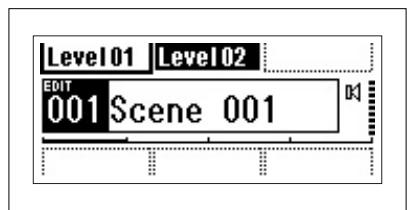

Un indicateur Edit a ete ajoutee.

Si un paramètre est changé après le rappel d'une scène, un point s'affichera dans l'indicateur du numero de scène et la mention « EDIT » apparaitra à l'écran.

SCENE NUMBER

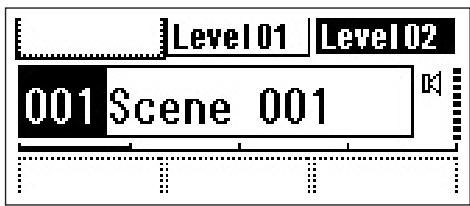

L'affichage des paramètres définis par l'utilisateur est modifié.

Les réglages « No Assign » dans DME Designer s'affichent en ligne pointillées.

Lorsque le réglage [Parameter Value Edit] est sélectionné, l'affichage revêt l'apparance d'une ligne enTrait plein.

Lorsque les réglages [Direct Parameter Value],

[Scene Change], [GPI Out] et [Play Wav File] sont sélectionnés, l'affichage est inverse.

Le paramètre Remote a été ajouté à la page « Misc » de l'écran Utility.

• Le connecteur REMOTE peut être utilisé comme un connecteur MIDI.
• Un nouveau protocole de communications autorise AMC, Crestron et d'autres périhériques externes à contrôler l'unité DME.

Reportez-vous au document intitulé « Spécifications du protocole de commande à distance de DME-N » pour les détails sur le protocole de communication.

Les informations relatives à ce document sont disponibles sur le site Web Yamaha Pro Audio, à l'adresse ci-dessous :

http://www.yamahaproaudio.com/

HA Control (422)	Commande du préampli micro externe (RS-422 uniquement)
COM (232C)	Commande à l'aide du protocole de communications DME via RS-232C/RS-422.
COM (422)
MIDI (232C)	Contrôle à l'aide des commandes MIDI via RS-232C/RS-422.
MIDI (422)
Remote Ctrl (232C)	Commande à distance via RS-232C/RS-422.
Remote Ctrl (422)

Les paramètres ajoutés apparaissent en gras.

Pour plus d'informations sur les modifications apportées au DME Designer, reportez-vous au Mode d'emploi de DME Designer version 1.2.

L'adresse IP par défaut de la passerelle a changé.

Dans la version 1.0, l'adresse IP par défaut de la passerelle était ...1. Dans la version 1.1, l'adresse est désormais ...254.

Par conséquent, les adresses IP des esclaves de la zone de la version 1.0, qui allaient ...3 à ...254, ont été réplacées dans la version 1.1 par ...3 à ...253.

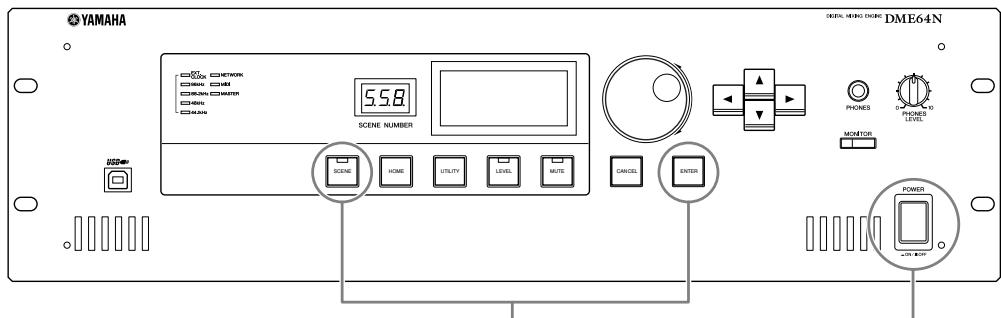

Une fonction d'initialisation a ete ajoutee.

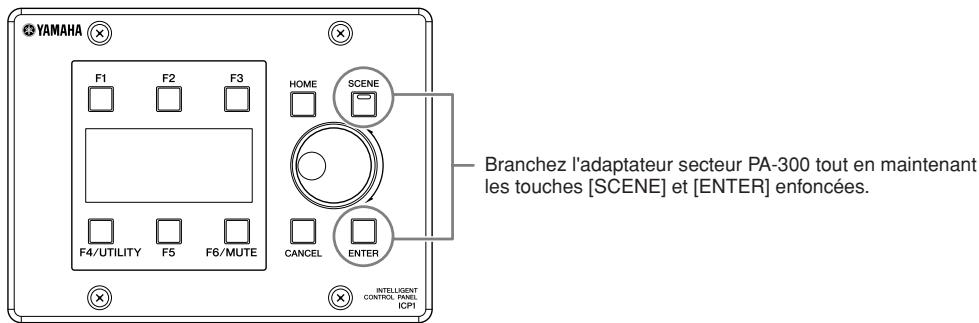

Cette fonction vous permet d'initialiser le DME64N/24N et l'unité ICP1.

Mettez l'appareil hors tension, puis a nouveau sous tension tout en maintainant les touches [SCENE] (Scène) et [ENTER] (Entrée) enfoncées.

1. Tout en maintainant les touches [SCENE] et [ENTER] enforcées
2. Appuyez sur la touche [POWER] (Alimentation)

1. Initialize DME (Initialiser DME) : Réinitialise la valeur sur le réglage d'usine. (Supprime tous les réglages de l'utilisateur à l'exception des données de composants).

2. Delete All Data (Supprimer toutes les données): Supprime toutes les données.

3. => Exit Diag Mode (Fermer mode dialogue): Quitte cet écran et redémarre le système.

Une fonction de connexion THRU a ete ajoutee.

Meme dans un environnement depourvu d'ordinateur, vous pouvez vérifier les connexions sans utiliser le DME Designer en connectant directement l'entrée/la sortie du DME64N/24N.

L'indicateur ne fonctionne pas lors d'une vérification des connexions.

Cette fonction peut être paramétrée sur la page CHECK (Vérifier) de l'écran Utility (Utilitaire).

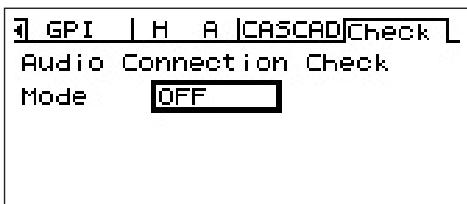

MODE:OFF

Effectue les connexions dans la configuration utilisée dans la scène en cours.

Ce paramètre est régle sur OFF au moment où l'unité est démarrée.

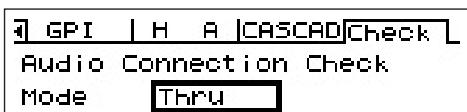

MODE : Thru (Relais)

Connecte directement l'entrée et la sortie de chaque logement un a un pour chaque canal.

Lorsque des cartes d'entrée uniquement ou de sortie uniquement (cartes AN ou NA, par exemple) sont insérées dans les logements, vous ne pouvez pas effectuer de vérifications dans ce mode.

Dans le DME24N, les cartes AN internes et NA internes sont directement connectées à chaque canal.

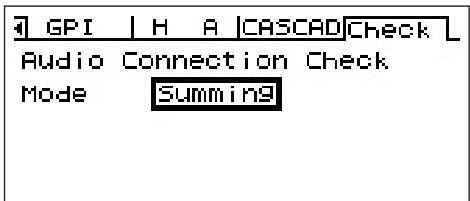

MODE : Summing (Somme)

Additionne tous les signaux entrants en provenance des entrées (-12 dB), quel que soit le type de péripérisque ou de carte, et les envoie à toutes les sorties.

La fonction Event Scheduler autorise les réglages de jour et d'heure pour ces événements.

Les réglages sont accessibles via la page « Misc » de l'écran Utility. Pour les détails, reportez-vous au mode d'emploi de DME Designer, version 1.2.

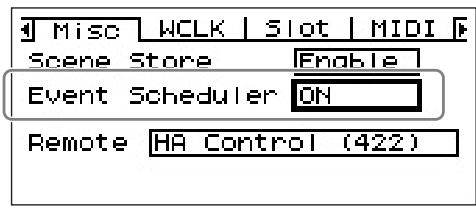

Event Scheduler

Déterminé si la configuration d'une planification d'évenement dans DME Designer sera executée ou non, et affiche l'état actuel.

ON: l'évenement sera exécuté.

OFF: la planification de l'évenement ne sera pas exécutée.

■ Une fonction de contrôle DAW a ete ajoutee.

Cette fonction vous permet de contrôler le DME64N/24N à partir d'un contrôleur DAW.

1. Fonction Parameter Control (Contrôle des paramètres)

Vouper de contrer les parametres du DME64N/24n à l'aide d'un contrroleur DAW. Par exemple, si le parametre PAN (Panoramaque) est attribué au CH1 (Canal 1) du contrroleur DAW, vous pouvez controler ce parametre en manipulant un bouton.

La fonction de contrôle des paramètres possède deux modes, à savoir :

(1) Mode de contrôle général des paramètres

Les commandes [KNOB] et [CH FADER] sont utilisées pour contrôler les paramètres internes et les configurer dans le DME Designer.

Pour des réglages détaillés, reportez-vous au Mode d'emploi de DME Designer version 1.2.

(2) Mode de contrôle des paramètres au stade de la sortie finale

Les paramètres au stade de la sortie finale sont contrôlés à l'aide des commandes [MUTE] et [CH FADER].

Contrairement au mode de contrôle général des paramètres, les commandes et les paramètres compatibles avec ces commandes sont fixes dans ce mode.

[Mode opérate]

[▲] : Bascule vers le mode de contrôle général des paramètres internes.

[▼]: Bascule vers le mode de contrôle des paramètres au stade de la sortie finale.

[BANK <][BANK >]: Les canaux visés par l'opération sont décalés du nombre de canaux intégrés dans le contrôle DAW.

[ \text{[CH <][CH >]} : \text{Les canaux visés par l'opération sont décalés d'un canal à la fois.} ]

[SELECT]: Bascule le mode d'affichage sur le contrôleur DAW.

Lorsque ce paramètre est désactivé, un écran général apparait. Lorsqu'un canal est activé, un écran détaillé apparait pour ce canal. Pour plus d'informations sur les écrans généraux et détaillés, reportez-vous à l'objet suivant, « Fonction d'affichage des réglages et des noms des paramètres »

[KNOB] : Modifie les paramètres attribués dans le mode de contrôle général des paramètres internes. Il n'est pas utilisé dans le mode de contrôle des paramètres au stade de la sortie finale.

[MUTE] : Ce paramètre n'est pas utilisé dans le mode de contrôle général des paramètres internes.

Active ou déactive l'assourdissement du canal correspondant dans le mode de contrôle des paramètres au stade de la sortie finale.

[CH FADER]: Modifie les paramètres attribués dans le mode de contrôle général des paramètres internes.

Règle le volume du canal correspondant dans le mode de contrôle des paramètres au stade de la sortie finale.

NOTE

You ne pouze afferct qu'un seul parametre à un canal donne.

2. Fonction d'affichage des réglages et des noms de paramètres

Affiche les réglages et les noms des paramètres sur l'écran LCD du contrôleur DAW.

Il y a deux méthodes d'affichage : l'affichage global et l'affichage détaillé.

Affichage global : cet affichage montre les noms des parametes attribués et les réglages, triés par canaux DAW.

Affichage détaillé : cet affichage vous permet de sélectionner le paramètre de votrechioix. Seules les informations

concernant ce paramètre apparaisent sur l'écran LCD du contrôleur DAW.

NOTE

Le nombre de caractères affichables est limité par la taille de l'écran LCD du DAW.

3. Fonction User Label (Etiquette utiliseur)

Vouspermetd'affectordesnomsàdesparametesattribués.

Pour plus de détails sur les réglages, reportez-vous au Mode d'emploi de DME Designer version 1.2.

■ Une fonction GPI LOCK (Verrouiller GPI) a été ajoutée.

Cette fonction vous permet de désactiver toute entrée depuis un pérophérique GPI.

Pour plus de détails sur les réglages, reportez-vous au Mode d'emploi de DME Designer version 1.2.

Le nombre de cartes MY16-C pouvant être utilisées simultanément sur le DME64N est désormais de quatre.

Dans la version 1.0, vous ne pouvie utiliser que deux cartes MY16-C en même temps sur le DME64N (page 20 du Mode d'emploi du DME64N/24N). Dans la version 1.1, il est possible d'utiliser jusqu'à quatre cartes simultanément.

Cependant, si le numero de série qui figure sur la face supérieure de votre DME64N apparait ci-dessous, une mise à niveau du matériel est nécessaire.

KK, KL, KM, KN, KO, KP, KX, KY sont les troisieme et quatrième chiffres du nombre de série.

La mise à niveau du matériel vous sera facturée.

Pour plus de détails, veuillez contacter le service clientèle de Yamaha, dont vous trouvez les coordonnées à la fin du Mode d'emploi du DME64N/24N.

La borne [PHONES] (Casque) peut désormais être assourdie.

Dans la version 1.0, la borne [PHONES] n'était pas assourdie lorsque l'ensemble de l'unité l'étaient en appuyant sur la touche [MUTE] (Assourdir) (page 40 du Mode d'emploi du DME64N/24N, « Activation de l'assourdissement »). Dans la version 1.1, toutes les sorties sont assourdies, y compris [PHONES].

Le réglage CASCADE (page 53 du Mode d'emploi du DME64N/24N) est désormais disponible uniquement depuis le DME Designer.

Dans la version 1.0, CASCADE ne pouvait pas etre configuré sur le DME64N et dans la version 2.0, c'est une fonction d'affichage de I'ecran uniquement.

Configuéz CASCADE depuis le DME Designer.

Pour plus de détails sur les réglages, reportez-vous au Mode d'emploi de DME Designer version 1.2.

La fonction de contrôle (page 42 du Mode d'emploi du DME64N/24N) a eté modifiée.

• En modifient la liste des points de contrôle dans le DME Designer, vous pouvez selectionner des points de contrôle définis par l'utilisateur dans le DME64N/24N. Grace à cette fonction, des points d'entrée/de sortie des composants peuvent être sélectionnés en tant que points de contrôle dans le DME64N/24N.
• Levoyant [MONITOR] clignote lorsquyouutilisez la fonction de contrrole de verification pour selectionner des points de contrôle depuis le DME Designer.
• Vous pouvez désactiver la fonction de contrôle.
  L'clairage duvoyant est lie a l'activation et a la desactivation des fonctions de contrôle et de contrôle de verification.

La fonction de contrôle est utilisé pour contröler le son à un point spécifique du DME.

Le son contrôle est envoyé via la borne [PHONES] et depuis la sortie Monitor OUT paramétrée dans le DME Designer.

1. Paramétrage d'un point de contrôle depuis le DME64N/24N

Yououpouvezselectionnur un point de controldansleDME64N/24N etverifiere le son.

(1) Sélection d'un connecteur ou de l'option User Defined (Défini par l'utilisateur)

Selectionnez le connecteur ou User Defined dans la boite de dialogue Monitoring Slot (Connecteur de contrôle).

You've aze le choix entre les cinq types de position suivants :

① Borne d'entrée/de sortie du connecteur
② Borne d'entrée/de sortie CASCADE (DME64N uniquement)
③ Borne IN (DME24N uniqueness)
④ Borne OUT (DME24N uniqueness)
⑤ Défini par l'utilisateur

En connectant de ① à ④ dans le DME Designer, vous pouvez selectionner la borne d'entrée/de sortie.

Vouss拨eionner ⑤ en modifiant la liste des points de contrôle du DME Designer.

(2) Sélection d'un point de contrôle

Yououpouzeselectionnerdespointsdecontrolea l'aide de la boite de dialogue «Monitoring Point »

Le point de contrôle change et levoyant [MONITOR] s'allume.

Mode opératione

Tandis que la fonction de contrôle est paramétrée sur OFF (voyant [MONITOR] éteint), appuyez sur la touche [MONITOR] pour afficher la boîte de dialogue Monitoring Slot.

Dans la boite de dialogue, sélectionnez le connecteur de contrôle et le point de contrôle et utilisez la touche [ENTER] pour confirmer la sélection.

Appuyez sur la touche [CANCEL] (Annuler) pour revenir à la boîte de dialogue précédente.
