MODE D'EMPLOI AB 2 HARMAN KARDON

Merci d'avoir choisi ce dispositif de Harman Kardon

En achetant un nouveau module interne amplifié AB 2, vous serez capable d'accroître la flexibilité de votre chaîne audiovisuelle domestique afin qu'elle fournisse le son à une autre salle dans votre maison. Fabriqué sur demande et à utiliser exclusivement avec les dispositifs Harman Kardon équipés de l'A-BUS® et les concentrateurs de la gamme ABH, le AB 2 vous permet d'envoyer une source distincte à la salle éloignée et de mettre en marche la plupart des haut-parleurs – sans avoir besoin d'un amplificateur supplémentaire – par un câble simple de catégorie 5/5e. Le clavier numérique et le capteur infrarouge intégrés, compatibles avec la télécommande et l'AVR Harman Kardon et les télécommandes de la deuxième zone annexées, assurent le contrôle sur la sélection de la source et le fonctionnement, le volume local et l'alimentation du système.

Pour jouir pleinement des avantages du clavier et de la télécommande, veuillez prendre quelques minutes pour lire ce Guide de l'utilisateur. Il contient des informations importantes qui vous aideront à installer correctement et en toute sécurité votre module interne amplifié. Si vous n'avez aucune expérience dans l'installation des composants électriques et de télécommunications, consultez un entrepreneur qualifié ou un installateur chevronné de basses tensions.

Pour toute question sur ce dispositif, son installation ou son fonctionnement, veuillez contacter votre détaillant . Ils sont votre meilleure source pour des renseignements sur le dispositif.

• Connexion simple à tout dispositif Harman Kardon équipé de l'A-BUS ou au concentrateur de la gamme ABH. Commande bouton touche 8 pour sélectionner la source, contrôler le transport des données, baisser/augmenter le volume et le rendre muet.
• Capteur infrarouge intégré pour le contrôle des sources compatibles ; télécommande annexe.
• Sablier de type Decora® (non annexé) s'harmonise parfaitement avec d'autres commandes électriques intérieures. Monté sur des boîtres de connexion électriques standard ou sur des anneaux à plâtre. Utilise le câble standard de catégorie 5/5e.

Importantes informations sur la sécurité et l'installation

Les installations électriques basse tension doivent être correctement installées pour minimiser la capacité de contact accidentel avec une alimentation électrique dangereuse et le câble d'éclairage. Ne jamais placer le câble du son ou de la télécommande près des fils dénudés du bloc d'alimentation ou des tiges de paratonnerre, des antennes, des transformateurs, des tuyaux de vapeur ou d'eau chaude, ou de conduits de chauffage. Ne jamais passer le câble basse tension dans tout conduit, boîte, canal, conduit ou toute autre enceinte contenant l'alimentation électrique ou des réseaux d'éclairage de tout genre. En plus d'assurer un écart approprié entre tout câble d'alimentation en courant alternatif et le câble de la catégorie 5/5e utilisé pour l'A-BUS, évitez de passer le câble de l'A-BUS en parallèle à tout câble du courant alternatif. Toujours maintenir au moins l'écart minimum entre le câble du courant alternatif et le câble de l'A-BUS ou TOUT câble basse tension qui est exigé par le NEC (Code national de l'électricité) ou tous les codes locaux de construction ou règlements en vigueur.

S'assurer de respecter toutes les instructions lors de la préparation du câble à utiliser avec le module AB 2. Le non-respect de ces instructions peut avoir pour conséquence un risque d'accident, notamment un danger pour les personnes et/ou les matériels.

Au cas où vous devez passer le câble à partir d'une ventilation montante ou d'une chambre de distribution d'air, utilisez le câble nominal de la chambre de distribution pour vous conformer aux codes électriques du NEC et de la localité. Le non- incendie ou un risque d'accident.

Toujours respecter toutes les règles de sécurité applicables pour le câblage dissimulé. Faire extrêmement attention de ne pas recouper ou pincer les câbles ou les tuyaux dissimulés. Faire une brève ouverture d'inspection avant de couper ou de percer. La poussière ou la saleté peut causer des problèmes particuliers sur les contacts des câbles. S'assurer que tous les contacts sont propres et que tous les éléments sont bien installés pour les protéger contre la poussière et la saleté. Le module interne amplifié de votre Harman Kardon AB 2 a été fabriqué sur demande pour être utilisé avec les dispositifs Harman Kardon équipés de l'A-BUS. Il est également compatible avec plusieurs autres systèmes compatibles A-BUS. Ne le connectez pas à tout autre dispositif. Le AB 2 doit être installé uniquement par du personnel chevronné et conformément aux conditions applicables à tout moment et aux règlements de construction au niveau local, ainsi qu'aux normes du NEC. Au besoin, vérifier avec vos autorités locales pour s'assurer que tout le câblage de la maison est installé conformément aux normes appropriées. Le non- représenter un risque potentiel d'accident. En cas de doute sur votre capacité à travailler avec les câbles électriques et de télécommunication, nous vous conseillons de confier l'installation de cet appareil à un électricien assermenté ou à un installateur chevronné.

Planification de l'installation

Le AB 2 peut être installé à tout endroit adapté pour les composants électriques internes standard. Il vous incombe de choisir et de bien installer un boîtier de dérivation électrique approprié ou un anneau support. Vérifiez l'ajustage du boîtier ou de l'anneau avec le AB 2 avant l'installation.

Puisque le AB 2 utilise un capteur infrarouge intégré pour recevoir des ordres, évitez de l'installer près de potentielles sources d'interférence, notamment les affichages vidéo plasma, les gradateurs d'éclairage commandé, le rayonnement solaire direct, et des surfaces réfléchissantes telles que les miroirs ou les murs lisses. Placez momentanément le AB 2 à l'emplacement proposé pour tester l'intégrité des signaux infrarouges.

Le AB 2 doit être installé à un endroit approprié où il peut être manipulé manuellement ou commandé à distance depuis n'importe quel point de la pièce. Le AB 2 peut être installé à proximité d'autres commutateurs muraux, mais il ne doit JAMAIS être installé dans la même boîte de dérivation qu'un dispositif (ex. : commutateur de lampe ou gradateur d'éclairage) où la tension du réseau électrique alternatif est présente.

Évaluer la distance du module AB 2 aux haut-parleurs, notamment lorsqu'ils sont installés au mur ou au plafond. S'assurer qu'il n'existe pas de murs solides ou de structures portantes qui empêcheraient les câbles des haut-parleurs d'atteindre leur emplacement.

Le câble utilisé pour connecter le AB 2 au récepteur ou au concentrateur pourvu de l'A-BUS devrait être de la catégorie 5/5e (ou supérieure). S'assurer que tous les codes locaux de construction ou tous les codes électriques imposant l'utilisation du câble pour vide technique ou du câble montant sont pris en compte. Le câble du haut-parleur devrait être interne et classifié comme exigé, et ne peut pas dépasser 14 AWG. Pour simplifier le câblage, vous pouvez utiliser deux paires du câblage interne classifié CL-3 et exploiter un câble unique du AB 2 aux deux emplacements. Une paire sera utilisée pour connecter le premier haut-parleur et l'autre paire prolongera jusqu'au deuxième haut-parleur.

Choix des haut-parleurs

L'AB 2 est compatible avec les haut-parleurs installés au mur ou au plafond qui ont un rendement de 88 dB ou plus, et une impédance minimale de six ohms.

Qu'est-ce qui est inclus

• Deux démarreurs automatiques, vis à métaux à tête universelle pour le montage.
• Télecommande

Vous êtes chargé de fournir une sablière de type Decora, disponible en plusieurs couleurs chez votre détaillant local de matériaux.

Vous devez également fournir les haut-parleurs et une longueur suffisante de câble de catégorie 5/5e (ou supérieure) UTP (câble à paires torsadées non blindées) ainsi qu'une prise modulaire RJ-45. Le plan de câblage est la configuration standard TIA T568A. La longueur maximale ne doit pas dépasser 100 pieds pour éviter de dégrader le signal. Des informations supplémentaires sur la bonne configuration du câble sont fournies à la deuxième étape.

Commandes du panneau avant

Les trous de vis de la sablière - Utilisez ces trous de vis pour accoupler la sablière de type Decora AB 2.

Fentes des vis de montage - Utiliser les vis à métaux fournies pour accoupler l'AB 2 à un boîtier de raccordement électrique ou à un anneau-support à travers ces fentes.

Boutons △/▽ du volume - Appuyer sur ces boutons pour augmenter ou baisser le volume des haut-parleurs connectés à l'AB 2. Rendre temporairement le système muet en appuyant sur le bouton de mise hors tension. Pour mettre fin à l'état de discrétion du système et retourner au niveau précédent du volume, appuyer de nouveau sur le bouton de mise hors tension.

Capteur infrarouge - Ce capteur reçoit les signaux de la télécommande annexe, de la télécommande de la zone principale ou de la deuxième zone fournie avec certains récepteurs multi-zones de Harman Kardon, ou d'une télécommande source, et les utilise intérieurement ou les passe à d'autres composants. Lorsqu'une commande est reçue, le DEL de fonctionnement clignote et l'AB 2 émet un son à travers les haut-parleurs qui y sont connectés en reconnaissance de la commande. La plage de fonctionnement du système infrarouge est d'au plus 60 pieds dans les conditions idéales d'éclairage, et d'au plus 15 pieds sous un rayonnement solaire lumineux.

DEL de fonctionnement – Le DEL derrière la fenêtre rouge indique l'état du système.

• Lorsque le DEL n'est pas allumé, l'AB 2 n'est pas connecté à un composant ou à un concentrateur doté de l'A-BUS sous tension.
• Lorsque le DEL est à l'état de luminosité totale, le système est en marche.
• La LED clignote lorsqu'elle reçoit une commande infrarouge d'une télécommande compatible.

Syntoniseur AVR/Commande DMP - Appuyer sur ce bouton pour mettre en marche un système domotique du récepteur AVR de Harman Kardon adapté à l'A-BUS et sélectionner le syntoniseur comme la source domotique (zone éloignée). Chaque appui supplémentaire change la bande du syntoniseur.

Appuyer et enfonce a Passerelle/DMP comme source domotique. Si un iPod compatible (non annexé) est accouplé à la passerelle, il commencera à jouer. La Passerelle est un accessoire de Harman Kardon qui est vendu séparément. Il peut être connecté à un dispositif Harman Kardon dont la passerelle est prête.

Commande de la source du CD - Lorsque le AB 2 est utilisé avec un Harman Kardon ABH 4000 ou un autre concentrateur multi-zone compatible A-BUS, et lorsqu'un lecteur de CD est connecté à la source 2 CD comme source et commencer la lecture (si le lecteur ne jouait pas déjà). Appuyer sur le bouton à nouveau pour mettre en pause. Si le son n'est pas entendu quelques secondes après la première pression, appuyer à nouveau sur le bouton, car le lecteur de CD était peut-être déjà en train de jouer et aurait interprété la commande comme une pause. Si ce bouton avait été enclenché précédemment pour commencer la lecture, appuyer et maintenir le bouton pour passer au disque suivant (en supposant que le lecteur est un appareil multidisque).

Commande de la source du DVD - Lorsque l'AB 2 est utilisé avec un Harman Kardon ABH 4000 ou un autre concentrateur multi-zone compatible A-BUS, et lorsqu'un lecteur de DVD est connecté à la source 3 DVD comme source et commencer la lecture.

Si ce bouton a été enclenché précédemment , appuyer et enfoncer le bouton pour commencer la lecture.

Commande de la source MP3 - Lorsque le AB 2 est utilisé avec un Harman Kardon ABH 4000 ou un autre concentrateur A-BUS multi-zone compatible, et lorsqu'un lecteur MP3 est connecté à la source 4 du concentrateur, appuyer ou appuyer et enfoncer ce bouton MP3 comme source.

Hors tension/Muet - Appuyer sur ce bouton pour rendre le AB 2 muet. Appuyer de nouveau pour reprendre l'écoute audio. Le fait de rendre le AB 2 muet n'affecte pas la source, qui continuera à jouer.

Si le symphoniseur de l'AVR ou la passerelle est la source actuelle, ou si le AB 2 est connecté directement à l'AVR, appuyer et enfoncer ce bouton pour arrêter le système domotique de l'AVR. Si toute autre source a été sélectionnée et le AB 2 a été connecté à un concentrateur, appuyer et enfoncer ce bouton pour mettre le concentrateur hors tension.

Basculer vers le Haut/Bas - Appuyer sur ce bouton pour basculer vers le haut, et l'appuyer et l'enfoncer pour basculer vers le bas. L'action précise dépend de la source actuelle :

• Syntoniseur de l'AVR : Préréglag ; aucun effet sur la passerelle.
• CD : Piste bascule . DVD : Chapitre suivant ou précédent.
• MP3 : Aucun effet

REMARQUE : Lorsque l'AB 2 est connecté directement à un AVR de Harman Kardon, vous pouvez commander les dispositifs connectés à l'AVR en orientant la télécommande de l'AVR ou du dispositif vers le capteur IR de l'AB 2.

Connexions du panneau arrière

Bloc de connexion de l'entrée du câble - À l'aide d'un outil standard, appuyer vers le bas sur le connecteur IDC pour connecter le câble de catégorie 5/5e reliant l'AB 2 au récepteur ou au concentrateur à ce bloc de raccordement, conformément au code de couleur imprimé sur la carte de circuit.

Ajustages du niveau de sortie - Utiliser ces potentiomètres avant l'installation finale pour faire concorder le niveau de sortie du .

Bloc de branchement du haut-parleur - Le câble utilisé pour connecter l'AB 2 à vos haut-parleurs se connecte à ce bloc de branchement. Insérez le câble conformément au codage de couleur représenté, puis vissez l'écrou. La taille maximale du câble est 14 AWG.

Remarques importantes sur la sécurité

• Avant d'entamer le processus d'installation, s'assurer que tous les appareils électroniques présents dans le système sont mis hors tension et déconnectés de leur raccord d'alimentation. Ceci évite l'éventualité d'une mise en marche accidentelle qui pourrait endommager les équipements ou causer des blessures corporelles. Ne mettez pas l'appareil en marche avant d'y être autorisé.
• S'assurer d'appliquer toutes les mesures de sécurité appropriées lors de l'installation de tout câble, notamment, mais sans s'y limiter, le port de lunettes de protection quand cela est nécessaire, et une attention particulière aux distances requises entre les câbles basse tension et les câbles d'alimentation principale à courant alternatif haute tension.

Première étape : Passer un câble de catégorie 5/5e de l'emplacement de l'amplificateur ou du concentrateur au module. Passer un câble sans épissure de catégorie 5/5e de l'emplacement où le module AB 2 sera installé à l'emplacement où le dispositif doté de l'A-BUS ou le concentrateur est placé. Laisser suffisamment de câble à chaque bout pour faciliter l'installation. Tout câble supplémentaire peut être réduit pendant l'installation. Vous devrez avoir accès à l'arrière du module AB 2 après que le module soit connecté, mais avant qu'il soit fixé dans la boîte de jonction.

Deuxième étape : préparer et installer une prise RJ-45 à l'extrémité du récepteur du système.

La connexion à l'extrémité du câble vers l'amplificateur ou le concentrateur de l'installation utilise un connecteur standard RJ-45 avec la configuration TIA T568A.

Connecter une prise RJ-45 à l'extrémité du fil comme suit. En regardant le connecteur avec son agrafe au-dessus et les fils sortant du connecteur vers vous, numérotés de la droite vers la gauche, les couleurs d'attaches typiques sont les suivantes :

Attache #	Paires de fil rayé	Signal
1	Vert et blanc	Masse canal gauche
2	Vert	Canal gauche
3	Orange et blanc	Masse canal droit
4	Bleu	Infrarouge
5	Bleu et blanc	Etat
6	Orange	Canal droit
7	Brun et blanc	Masse
8	Brun	+24V DC

Retenez qu'un fil dans chaque paire est toujours d'une seule couleur, et l'autre est soit blanc soit rayé. Assurez-vous que les câbles à paires torsadées se composent de ceux fixés aux goupilles 1 et 2, aux goupilles 3 et 6, aux goupilles 4 et 5, et aux goupilles 7 et 8.

En établissant les connexions à chaque extrémité du câble, dénuder la gaine d'isolement extérieure d'environ 1-1/2" à 2" de l'extrémité. Le câble est constitué de quatre paires torsadées de fils, comme indiqué ci-dessus. Aplatir les extrémités des fils pour les préparer à l'insertion dans le connecteur. Insérer complètement les fils dans le connecteur, en étant certain de vérifier les codes de couleur des goupilles une dernière fois. Sertir soigneusement le connecteur, en s'assurant que chaque fil est solidement fixé.

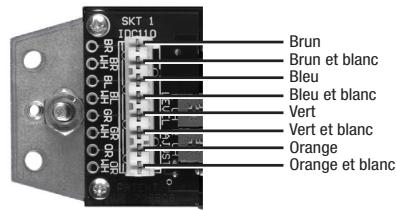

Troisième étape : connecter le câble de la catégorie 5/5e à AB 2.

Une fois que le fil a été acheminé à l'emplacement éloigné où l'AB 2 sera installé, connecter le câ l'AB 2.

Avant d'établir les connexions, dénuder la gaine externe du câble de catégorie 5/5e de 1-1/2" à 2" à partir de l'extrémité, en faisant attention de ne pas couper les conducteurs intérieurs. Ensuite, séparer les quatre paires torsadées dans le câble, puis détorsader les extrémités de chaque paire d'environ 1/2".

Toutes les terminaisons sont faites au bloc de connexion de l'entrée du câble. Connecter les fils en utilisant les outils et les procédures de connexion autodénudante (IDC) standard 110. Ne pas utiliser de tournevis pour introduire le fil dans les points de connexion autodénudante. S'assurer qu'il n'y a aucune rupture entre les différents fils car ceci peut endommager l'AB 2. De gauche à droite, les connexions sont établies comme indiqué dans le schéma ci-dessous.

Quatrième étape : Connecter le câble du haut-parleur à AB 2.

Connecter les fils du haut-parleur au module AB 2 en utilisant le tableau de code couleur u haut-parleur comme guide. Respecter les indicateurs de polarité positive (+) et négative (-), et éviter que les torons métalliques d'un câble touchent un autre.

Desserrer les vis de fixation et insérer le câble dans les fentes appropriées. Serrer les vis de fixation pour fixer solidement le fil.

Cinquième étape : Connecter l'AB 2 au dispositif équipé de l'A-BUS. Après s'être assuré que les connexions du câble du haut-parleur et du câble de catégorie 5/5e ont été correctement effectuées, brancher la prise RJ-45 à l'extrémité du câble du récepteur dans la prise A-BUS à l'arrière du dispositif équipé de l'A-BUS.

Ensuite, allumer le récepteur ou toute autre source et mettre le système domotique sous tension. En confirmation que les connexions du système ont été établies, le DEL de fonctionnement s'allumera. Lorsque le AB 2 est mis en marche en appuyant sur un sélecteur source ou en utilisant une télécommande pour émettre une commande infrarouge, le DEL rouge sur la touche de mise hors tension s'allumera, et un DEL vert indiquera la source actuelle.

Sixième étape : régler les niveaux de sortie.

Cette étape fixe les niveaux de réglage de AB 2. Une fois ce processus terminé, tous les autres réglages du volume sont effectués avec les boutons de volume haut/bas sur le AB 2, la télécommande annexe ou toute autre télécommande tierce compatible.

Avec le système domotique activé et une source qui joue, appuyer sur le bouton Volume Haut/Bas pendant 20 secondes de sorte que le volume du AB 2 soit réglé à son maximum. Ensuite, régler chacun des ajustages du niveau de sortie jusqu'à ce que la sortie commence à saturer. À ce point, retourner la commande de compensation vers le bas dans la direction opposée jusqu'à ce que la saturation s'arrête. C'est le bon niveau pour

votre dispositif spécifique équipé de l'A-BUS et le AB 2. Avant de poursuivre la démarche, baissez le volume jusqu'au niveau d'écoute normal.

Septième étape (Facultative) : Commuter les claviers numériques. Vous pouvez commuter les claviers numériques pour laisser apparaître les dispositifs de source connectés à l'ABH 4000 ou à un autre concentrateur multi-zones. Les touches de Mise hors tension/Discretion, de Saut vers le haut/le bas et de Volume haut/bas restent les mêmes, mais les noms de source changent de l'AVR à TN (Tuner), de CD à SAT, de DVD à VID, et de MP3 à l'icône de la passerelle.

Pour commuter les réglages du clavier numérique, enlever le panneau avant blanc de l'AB2 en appuyant légèrement sur les quatre brides qui le fixent à l'arrière du châssis métallique. Être prudent afin de ne pas rompre les brides.

Le cadre du clavier numérique peut être enlevé et replacé, les petits trous sur ses côtés s'ajustant sur les goupilles correspondantes à l'arrière du panneau avant AB2.

Lors du remplacement du panneau avant, l'orienter de sorte que les orifices rouges s'ajustent au-dessus du DEL rouge sur le châssis.

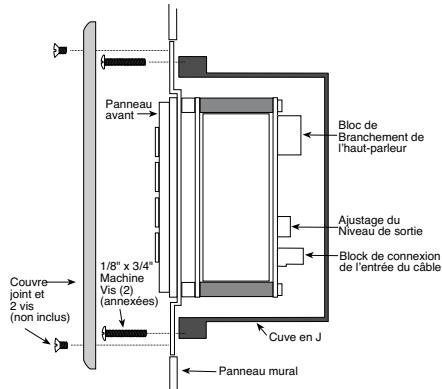

Huitième étape : installer le AB 2.

Placer le AB 2 dans la boîte de connexion ou anneau de plâtrage, en s'assurant que tout fil lâche est soigneusement fixé à l'intérieur du mur ou de la boîte, et qu'il n'y a aucune rupture entre toutes ces connexions.

À l'aide des vis de montage fournies, fixer le AB 2 à à l'anneau de plâtrage à travers les fentes de vis. Fixer une prise murale de type Décora (non fournie) à travers les trous de vis du AB 2. Bien que toute prise murale de couleur Décora puisse être utilisée avec le AB 2, le AB 2 lui-même ne doit pas être peint.

Fonctionnement

Lorsque l'AB 2 est convenablement connecté au système et que le système est en mode d'attente (l'alimentation est disponible mais le dispositif équipé de l'A-BUS est hors tension), le DEL de fonctionnement s'allumera pour indiquer que le système est prêt à être mis en marche. Lorsque l'AB 2 est mis sous tension, le DEL rouge sous la touche de mise hors tension s'allumera, et un DEL vert s'allumera sous la touche de la source actuelle.

Appuyer sur un sélecteur de source ou utiliser la télécommande de l'AB 2 pour mettre le AB 2 en marche et commencer la lecture. Certains sélecteurs de source proposent des commandes supplémentaires, comme indiqué dans le tableau ci-dessous.

REMARQUE : Les modèles de certains récepteurs peuvent exiger que vous allumiez manuellement leur système audio avant que le AB 2 puisse être utilisé. Consultez la section 'Récepteur' dans le Guide de l'utilisateur pour des informations supplémentaires.

Sélecteur Appuyer / Télécommande Appuyer et enfoncer ABR (AB 2 uniquement)

AVR	Le premier appui met le système sous tension et joue le syntonisateur; les appuis supplémentaires changent la bande du syntonisateur.	Sélectionne la passerelle comme source et commence à jour
CD*	Met le système en marche et émet le commande de Lecture/Pause	Changement de disque
DVD*	Met le système en marche et commence à jour	Lecture
MP3*	Met le système en marche et commence à jour	lecture
Power Off	Muet	Il met le système hors tension (si l'AVR est source actuelle, met le système domestique de l'AVR hors tension; si un dispositif connecté au concentrateur de l'ABH est de la source actuelle, il met le concentra-teur hors tension)
Changer vers Haut/Bas* (AB 2 unique-ment)	Si la source est: • AVR – Pré régler vers le haut • CD – Changement de piste vers le haut • DVD – Chapitre suivant • MP3 – Aucun effet	Si la source est: • AVR – Pré régler vers le bas • CD – Changement de piste vers le bas • DVD – Chapitre précédent • MP3 – Aucun effet
Volume haut	Volume haut	Augmente le volume
Volume bas	Volume bas	Baisse le volume
Système hors tension (Télé-commande ABR unique-ment)	Si la Source 1 joue, mets hors tension un dispositif équipé de l'A-BUS; si une autre source joue, l'AVR demeure sous tension et l'ABH 4000 est mis Hors tension	Sans objet

Ces touches affectent uniquement le mode de l'ABR et les dispositifs qui y sont connectés.

Le clavier numérique permet le réglage local du volume et de la sélection, ainsi qu'un contrôle limité de la source. Pour un contrôle plus perfectionné des dispositifs AVR et de source, orientez la télécommande vers le capteur infrarouge et introduisez la commande désirée. Pour arrêter le système domotique de l'AVR, sélectionnez l'AVR comme source et appuyez sur la touche de mise hors tension. La principale zone d'écoute de l'AVR ne sera pas affectée. Si l'AB 2 est connecté à un concentrateur ABH, arrêtez le concentrateur en sélectionnant toute source autre que l'AVR. Puis, appuyez sur la touche de mise hors tension.

REMARQUE : La fonctionnalité Lecture/Pause peut varier en fonction du modèle des lecteurs de CD et de DVD. La fonctionnalité de la mise hors tension du système peut varier pour des télécommandes autres que celle annexée au AB 2. Le fonctionnement de votre AB 2 avec une télécommande de deuxième zone de l'AVR Harman Kardon peut varier d'un modèle à l'autre. Toutes les fonctionnalités ne fonctionneront pas avec tous les modèles. Les fonctions exigeant « d'appuyer et d'enfoncer » ne sont pas disponibles lorsqu'une télécommande est utilisée. En raison des progrès de la technologie, le AB 2 ne peut pas fonctionner comme prévu avec les dispositifs Harman Kardon les plus récents ; connectez ces dispositifs aux entrées analogiques d'un ABH 4000.

Guide de dépannage

Si vous ne pouvez entendre aucun son sortant des haut-parleurs connectés à l'AB 2, assurez-vous que :

• Le câble de catégorie 5/5e est convenablement connecté à la fois à AB 2 et au récepteur ou concentrateur, et que l'AVR, le concentrateur et tous les dispositifs sont sous tension.
• La source est allumée, le média est chargé, et le mode domotique est bien activé.
• Tous les réglages nécessaires du niveau de volume sur le récepteur sont bien faits.
• Le réglage de volume sur l'AB 2 est tourné vers le haut et l'AB 2 n'est pas en mode de désactivation.
• Les réglages du niveau de sortie sont convenablement ajustés.
• Les connexions du haut-parleur sont correctes.

Si le récepteur ou d'autres composants ne réagissent pas aux commandes en provenance de l'AB 2 ou d'une télécommande orientée vers l'AB 2, s'assurer que :

• Le système domotique du dispositif équipé de l'A-BUS a été mis en marche.
• Le câble de catégorie 5/5e est convenablement connecté à la fois à l'A-BUS 2 et au récepteur ou concentrateur.
• Il existe une connexion appropriée entre le dispositif de l'A-BUS et tous les composants supplémentaires commandés par infrarouge.
• La télécommande est convenablement programmée pour faire fonctionner le récepteur et d'autres composants.

Commentaires supplémentaires sur l'utilisation du AB 2 et d'autres dispositifs de l'A-BUS :

• En utilisant le AB 2 , vous pouvez connecter uniquement un AB 2 à la fois, à moins qu'un concentrateur externe de l'A-BUS optionnel soit utilisé.
• Si des concentrateurs de l'A-BUS ou d'autres accessoires de l'A-BUS non conçus spécifiquement pour une utilisation sont utilisés, leur fonctionnement peut être légèrement différent avec le AB 2.
• Lorsque vous rencontrez des problèmes pendant l'installation, connectez une source et un AB 2 au concentrateur A-BUS pour confirmer que le concentrateur fonctionne convenablement. Puis ajoutez à la fois les sources et les modules au concentrateur un par un pour déceler la source du problème.

Spécifications

• Type de câble exigé : Câble de catégorie 5/5e (ou supérieur) conforme à tout code de construction local en vigueur ou aux exigences du NEC pour une utilisation interne, dans le tube montant ou dans la chambre de distribution.
• Protocole de câblage : Spécifications du câblage TIA pour T568A à l'extrémité du dispositif équipé de l'A-BUS. Les connexions à AB 2 sont précises sur AB 2.
• Bornes de connexion : type IDC pour le câble de catégorie 5/5e ; type borne à vis pour les connexions des haut-parleurs.
• Câble du haut-parleur : AWG 14 maximal, conformément à tout code de construction local en vigueur ou aux exigences du NEC pour une utilisation interne, dans le tube montant ou dans la chambre de distribution.
• Impédance du haut-parleur : Approprié pour la connexion aux haut-parleurs avec une impédance nominale de 6 ohms à 8 ohms.
• Sensibilité du haut-parleur: Optimisé pour les haut-parleurs dont la sensibilité est supérieure à 88 dB.
• Compatibilité infrarouge : 38 kHz et 56 kHz, avec interphone.
• Dimensions (H x L x P) : 108 mm x 45 mm x 57 mm
• Poids : 0,25 lb (0,11 kg)
