Type de produit	Machine à coudre électronique avec broderie
Marque	SINGER
Modèle	FUTURA 200
Dimensions (machine)	421 mm x 290 mm x 286 mm
Poids (machine)	9,6 kg
Dimensions (unité de broderie)	435 mm x 210 mm x 110 mm
Poids (unité de broderie)	2,7 kg
Alimentation électrique	230 V, 50 Hz, 70 W
Éclairage	Ampoule 6,5 V, 2,8 W (réf. #085303)
Température ambiante de fonctionnement	15 °C à 35 °C
Niveau sonore	Moins de 70 dB(A)
Points de couture	Point droit, zigzag, boutonnières automatiques, points extensibles, points décoratifs, broderie
Vitesse de couture	Variable avec pédale et touches
Enfileur d'aiguille	Automatique intégré
Bras libre	Oui, par retrait de la table de rallonge
Griffes d'entraînement	Abaissables pour broderie et reprisage
Accessoires inclus	Pieds presseurs (zigzag, boutonnière, broderie), aiguilles, canettes, tournevis, découseur, ciseaux, CD logiciel, câble USB, rhéostat
Entretien	Nettoyage des griffes et du crochet, huilage, remplacement de l'ampoule
Sécurité	Débrancher avant entretien, ne pas utiliser par/enfants sans surveillance, utiliser uniquement accessoires recommandés
Pièces détachées	Aiguilles (Singer type 2020), canettes, ampoule, pieds presseurs, courroie, rhéostat (modèles 4C-333B ou 4C-485)
Réparabilité	Centre agréé Singer – ne pas ouvrir soi-même

FOIRE AUX QUESTIONS - FUTURA 200 SINGER

Pourquoi ma machine à coudre FUTURA 200 saute-t-elle des points ?

Les causes possibles sont : aiguille mal insérée, aiguille courbée ou épointée, mauvais enfilage de la machine ou présence de bourre dans le crochet. Vérifiez l'aiguille, l'enfilage et nettoyez le crochet.

Comment régler la tension du fil supérieur sur la FUTURA 200 ?

Utilisez le cadran de réglage de tension. Tournez vers un chiffre plus élevé pour augmenter la tension, et vers un chiffre plus faible pour la diminuer. Le réglage idéal est obtenu lorsque les deux fils se nouent entre les deux épaisseurs de tissu. Consultez les pages 32-33 de la notice.

Comment enfiler la canette sur la SINGER FUTURA 200 ?

Placez la canette pleine dans le boîtier en vérifiant qu'elle tourne dans le sens inverse des aiguilles d'une montre. Tirez le fil dans la fente (A), puis vers la gauche dans la fente (B) jusqu'au déclic. Laissez environ 15 cm de fil. Reportez-vous aux pages 22-23.

Que faire si le fil de canette casse fréquemment ?

Vérifiez que le boîtier de canette est correctement enfilé et qu'il n'y a pas de bourre accumulée. Nettoyez le boîtier et la coursière. Assurez-vous que la canette est correctement insérée. Voir pages 22-23 et 96-97.

Comment utiliser le pied boutonnière sur la FUTURA 200 ?

Remplacez le pied presseur par le pied boutonnière. Sélectionnez un motif de boutonnière (85, 86, 87 ou 88). Placez le bouton entre les butées du pied, abaissez le levier de boutonnière, puis démarrez la couture. La boutonnière se réalise automatiquement. Voir pages 58-63.

Comment installer l'unité de broderie sur la machine ?

Éteignez la machine. Retirez le couvercle du connecteur. Faites glisser l'unité de broderie jusqu'à ce qu'elle s'enclenche. Fixez le cerceau en alignant les vis de montage. Branchez le câble USB à l'ordinateur et allumez la machine. Voir pages 64-73.

Pourquoi mon tissu ne s'entraîne-t-il pas pendant la couture ?

Vérifiez que le pied presseur est abaissé, que la longueur de point n'est pas trop courte, et que les griffes d'entraînement ne sont pas abaissées (position pour broderie). Si elles sont abaissées, relevez-les à l'aide de la commande. Voir pages 16-17.

Comment nettoyer et huiler la machine FUTURA 200 ?

Débranchez toujours la machine. Retirez la plaque à aiguille et le boîtier de canette. Nettoyez les griffes et le crochet avec un pinceau. Déposez une goutte d'huile pour machine à coudre au centre de la coursière (flèches A et B). Remettez en place le boîtier et la plaque. Voir pages 92-93.

Quels types d'aiguilles et de fils utiliser avec la SINGER FUTURA 200 ?

Consultez le tableau pages 30-31. Pour les tissus légers : aiguille 11/80, fil polyester-coton 60. Tissus moyens : aiguille 14/90. Tissus lourds : aiguille 16/100. Utilisez de préférence des aiguilles Singer. Adaptez le fil à l'aiguille et au tissu.

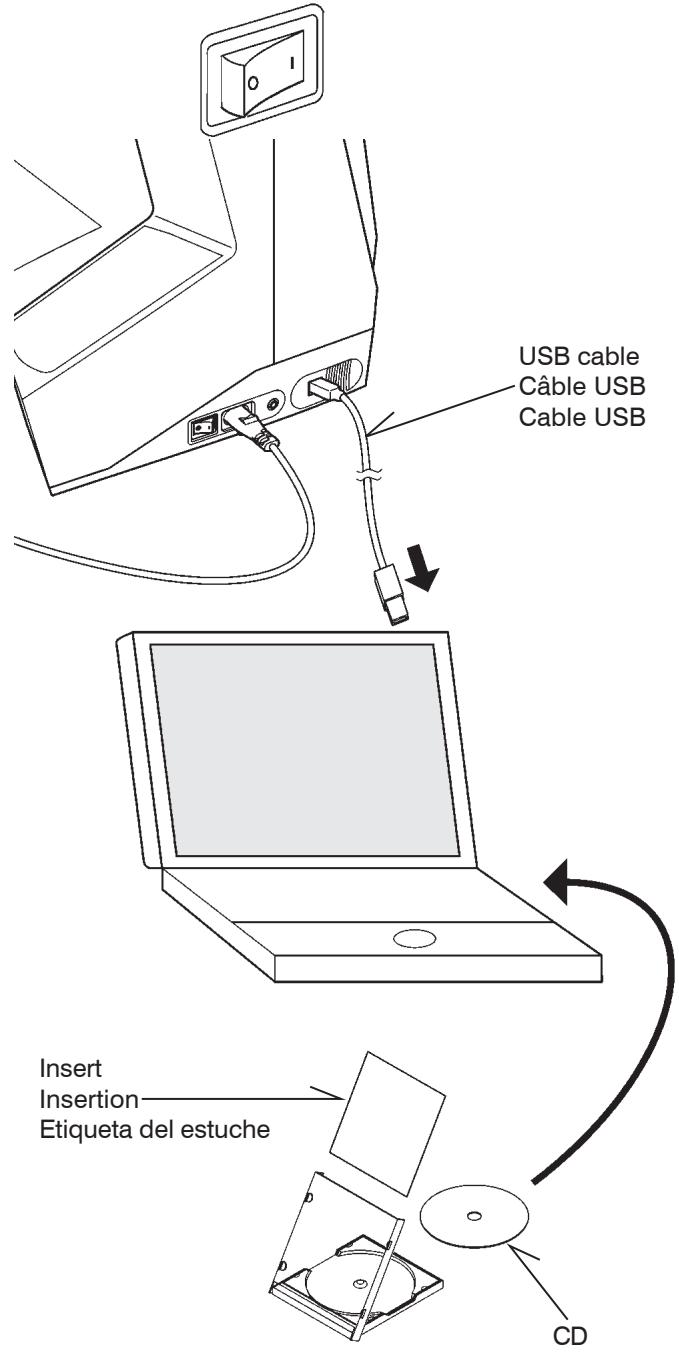

Comment transférer des motifs de broderie depuis l'ordinateur ?

Branchez la machine et l'ordinateur avec le câble USB. Mettez la machine sous tension. Insérez le CD du logiciel FUTURA dans l'ordinateur et installez-le. Suivez les instructions à l'écran pour sélectionner et transférer les motifs. La machine se met automatiquement en position d'attente de broderie. Voir pages 68-73.

MODE D'EMPLOI FUTURA 200 SINGER

Lorsqu'un appareil électrique est en usage, il faut toujours observer certaines mesures élémentaires de sécurité y compris les suivantes. Lire les instructions en entier avant d'utiliser cette machine à coudre.

DANGER— pour réduire le risque de décharge électrique

1. Un appareil ne devrait jamais être laissé sans surveillance lorsqu'il est branché. Débranche toujours l'appareil de la prise externe de courant immédiatement après usage et avant le nettoyage.
2. Débranche toujours avant de remplacer l'ampoule. Remplacez l'ampoule par une ampoule similaire de 6.5 V 2.8 watts.

Mise en garde—pour réduire le risque de brûlures, de feu, de décharge électrique ou de blessures personnelles;

1. Cet appareil ne doit pas être utilisé comme un jouet. Une stricte surveillance doit être exercée lorsque l'appareil est en usage par ou près des enfants.
2. N'utilisez cet appareil qu'aux fins mentionnées dans ce manuel. N'utilisez que les accessoires recommandés par le manufacturer tel qu'indiqué dans ce manuel.
3. N'utilisez jamais cet appareil si le cordon ou la fiche sont endommagés, si l'appareil fait défaut, s'il a été échappé ou endommagé ou immergé. Retournez cet appareil au concessionnaire autorisé ou centre de réparations pour examen. Réparation, réglage électrique ou mécanique.
4. N'utilisez jamais l'appareil lorsque les ventilateurs sont obstrués. Gardez les ventilateurs de la machine à coudre et du rhéostat libres de mousse, poussière ou de tissu.
5. Gardez les doigts loin des pièces en mouvement, spécialement autour de l'aiguille de la machine à coudre.
6. «Utilisez toujours la plaque à aiguille recommandée. Une plaque inappropriée peut causer le bris de l'aiguille.»
7. «N'utilisez jamais d'aiguilles gauchies.»
8. Ne tirez ni ne poussez le tissu pendant que vous cousez. Ceci peut faire dévier l'aiguille et la briser.
9. Arrêtez («0») la machine à coudre lorsqu'vous faites des réglages à l'aiguille, enfilage, changement. enfilage de canette ou changement de pied presseur, etc.
10. «Débranchez toujours la machine de la prise externe de courant lorsque vous retirez les couvercles, effectuez la lubrification ou tout autre entretien mentionné dans le manuel d'instructions.»
11. «N'insérez ni ne laissez tomber aucun objet dans aucune ouverture.»
12. N'utilisez pas en plein air.
13. «N'utilisez pas lorsque des produits en aérosol sont en usage ni lorsque de l'oxygène est administré.»
14. «Pour débrancher, tournez tous les réglages en position d'arrêt («0»), puis débranchez la prise externe de courant.»
15. «Ne débranchez pas en tirant le cordon. Pour débrancher, saisissez la fiche, non pas le cordon.»

Conservez ces instructions

«Cette machine à coudre est conçue pour usage domestique seulement.»

Rheostat (états-unis seulement)

Avec cette machine à coudre, utilisez le modèle 4C-333B de Matsushita Electric ou modèle 4C-485 de Yamamoto Electric.

Cet appareil est conforme à la directive CEE 89/336 EEC concernant les normes électromagnétiques.

1. Votre machine à COUDRE

Description de la machine 6-7 Accessoires 8-9 Préparation de la machine 10-11 Touches de fonctionnement 12-13 Patoporte bobine 14-15 Levier du pied presseur, Abaisse-griffes d’entraînement --- 16 - 17 Utilisation du bras libre, Équilibrer la machine 18 - 19 Préparation de la canette 20-21 Enfilage du fil de canette 22-23 Enfilage du fil supérieur 24-25 Utilisation de l’enfileur de chas d’aiguille 26 - 27 Rappel du fil inférieur 28 - 29 Tableau des aiguilles, fils et tissus 30 - 31 Réglage de la tension du fil supérieur 32 - 33 Remplacement du pied presseur 32-33 Fonctions du panneau de commande 34 - 35

2. Commencez à COUDRE

Tableau de référence rapide des longueurs et largeurs de points 36-37 Point droit 38-41 Réalisation d'un angle droit, Point arrêt, Point d'arrêt (bordé) Exécution du point de matelassage 40-41 Point zigzag 42-43 Réglage de la largeur et de la longueur de point, Point bourdon, Positionnement des motifs Point invisible, Point de lingerie 44-45 Zigzag multi-point, Point ajouré, Point rempart 46-47 Points extensibles 48-55 Point droit extensible, Point surjet, Point ric-rac, Point plume, Point nid d'abeille, Surjet extensible, Point languette, Point turc, Point surjet oblique, Point surjet renforcé, Point d'épine, Point sorcière, Point surjet double, Point croisé, Point chevron

Motifs continus 54-55 Motifs décoratifs 56-57 Conseils pour les points fantastique Motifs spéciaux 56-57 Confection des boutonnières 58-63 Utilisation du pied boutonnière, procédure, Boutonnières avec ganse (renforcées) Point d'arrêt 62-63

3. Broderie

Avant de fixer l'unité de broderie 64-69

Fixer le pied de broderie, Enfilage du fil de canette, Enfilage du fil supérieur, Rappel du fil inférieur, Plateau de rallonge, Abaisse-griffes d'entraînement

Fixer l'unité de broderie 68-69

Préparatifs pour la broderie 70-79

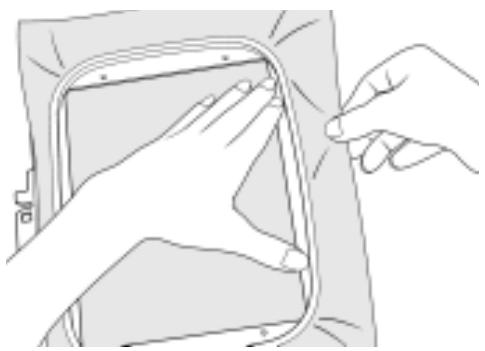

Fixer le tissu dans le cerceau de broderie, utilisation du tissu et de l'entoilage, préparation de la machine avant d'installer le cerceau, fixation et retrait du cerceau de broderie

Retrait de l'unité de broderie 80-81

82-83

Touches de fonctionnement,

Réglage tension du fil supérieur

Dépannage 84-89 Des points sautés et le fil casse, Le motif de broderie est mal aligné, S'il manque des points Message d'erreur 90-91

4. Entretien de votre machine

Nettoyage des grilles et du crochet 92 - 93 Remplacement de l'ampoule d'éclairage 94 - 95

5. Verification des PETITS

PROBLEMES DE COUTURE 96-97

Version pour l'europe

Machine à coudre Dimensions: 421 mm x 290 mm x 286 mm Poids de I'equipement: 9,6 kg Unité de broderie Dimensions: 435mm× 210mm× 110mm Poids de I'equipement: 2,7 kg Tension nominale: 230V Fréquence nominale: 50 Hz Entrée nominale: 70 W Normes d'alimentation de la lampe: 6,5 V, 2,8 W Température ambiente nominale: 15 - 35°C Niveau de bruit acoustique: moins de 70 db(A)

Identificaction de laquéna 6-7

Accesorios 8-9

Interrupteurs de fonctionnement 12-13

Porte chariots 14-15

82 - 83 Interrupteurs de fonctionnement, Contrôle tension filo

Description de la machine

1. Guide-fil
2. Releveur de fil
3. Réglage tension du fil supérieur
4. Plaque frontale
5. Coupe-fil
6. Boîte à accessoires / Table de rallonge
7. Abaisse-griffes d'entraînement
8. Axe du bobineur
9. Butée d'arrêt du bobinage
10. Touches de fonctionnement
11. Guide de référence des motifs
12. Porte-bobine horizontal
13. Poignée
14. Volant
15. Support guide-fils télescopique
16. Porte-bobine vertical
17. Interrupteur/Lumière
18. Prise de cordon
19. Plaque d'identification
20. Levier du pied de biche
21. Levier-poussoir boutonnière
22. Enfilleur de chas d'aiguille
23. Guide-fil
24. Guide-fil
25. Vis du pied
26. Aiguille
27. Couvercle canette
28. Barre à aiguille
29. Coupe-fil
30. Vis de l'aiguille
31. Lever de verrouillage du pied
32. Pied presseur zigzag
33. Griffe d'entraînement
34. Plaque-aimant
35. Bouton du couvercle canette
36. Unité de broderie
37. Vis de fixation de cerceau
38. Chariot
39. Poignée
40. Support de cerceau
41. Lever de déverrouillage
42. Connecteur
43. Grand cerceau
44. Cadre intérieur
45. Cadre extérieur
46. Vis de réglage de cerceau
47. Plaque de montage de cerceau
48. Petit cerceau
49. Cordon
50. Rheostat
51. CD du logiciel de broderie
52. Câble USB
53. Manuel d'instructions

Pour la machine à courer

1. Aiguilles
2. Canettes
3. Rondelle feutre
4. Chapeau pour petite bobine
5. Chapeau pour grande bobine
6. Décousseur/Brosse
7. Tournevis pour plaque à aiguille
8. Tournevis grand
9. Tournevis petit
10. Pied boutonnière
11. Filet de bobine (long)
12. Filet de bobine (court)

Paramaqina de COSER

1. Sachet d'accessoires
2. Canettes
3. Ciseaux
4. Pied de broderie

Interrupteur moteur/lumière “OFF”

Interrupteur moteur/lumière “ON”

Interrupteur courant/lumière "ON"

Preparation de la machine

Installez votre machine sur une surface bien plane.

Votre machine à coudre a été huilée à fond par l'usine.

Il est donc indispensable, avant de commencer à l'utiliser,

de bien essuyer la plaque de recouvrement complète et ses abords. Faites ensuite un essai sur un échantillon de tissu pour bien éponger l'huile en excès.

CORDON D'alimentation secteur/rheostat

Connectez la fiche du cordon d'alimentation secteur au

connecteur de cordon (1) et à la prise murale (2) comme indiqué sur l'illustration.

Connectez la fiche du rhéostat au connecteur de la machine (3).

REMARQUE: Lorsque la pédale est débranchée, il est impossible d'utiliser la machine.

Débranchez toujours la machine de l'alimentation électrique en retirant la fiche de la prise murale.

Votre machine est équipée d'un interrupteur unique moteur/lumière. Vous piquez donc constamment avec votre travail éclairé.

Lorsque vous appuyez sur la touche élevation/abaissement de l'aiguille, l'aiguille se déplace et s'arrête en position basse. Si vous appuyez à nouveau sur la touche, l'aiguille se déplace et s'arrête en position haute. Cette technique est pratique pour les courbes et pour surpiquer.

TOUCHE couture arrière

L'interruption de la couture est effectuée lorsque vous appuyez sur l'interrupteur couture arrêté (seulement pour la couture normale).

REMARQUE: Si vous débranchez le cordon d'alimentation de la prise murale pendant la couture, ou si la machine à coudre s'arrête en raison d'une panne de courant, la machine à coudre ne se remettra pas en marche immédiatement lorsque l'alimentation électrique sera rétablie. Pour faire démarrer à nouveau la machine à coudre, mettez l'interrupteur moteur sur OFF puis à nouveau sur ON, puis mettez la machine en marche.

Touchemarche/arret

Cet interrupteur ne fonctionne que quand vous cousez une broderie.

TEMOIN A DIODE

• Le témoin vert indique que la machine est prête à démarrer.
• Le témoin rouge indique que la machine fonctionne.
• Un témoin clignotant au rouge indique une anomalie ou une erreur.
• Un clignotement durant 2 - 3 secondes indique qu'une opération incorrecte a été effectuée.
• Un clignotement continu indique que la machine ne fonctionne pas normalement.

Ajustez la direction de manière que l'alimentation du fil soit effectuée bien souplement

Pour la grande bobine

Pour la très grande bobine

Porte-bobine horizontal pour la BOBINE normale

Placez la bobine sur la broche et fixez-y un couvre-fil pour assurer un débit de fil bien régulier.

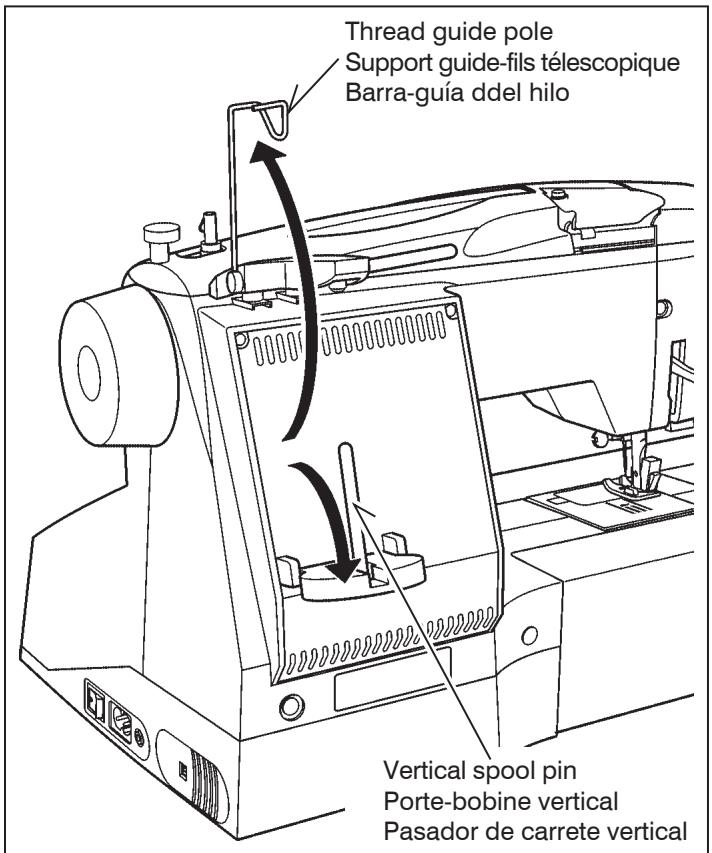

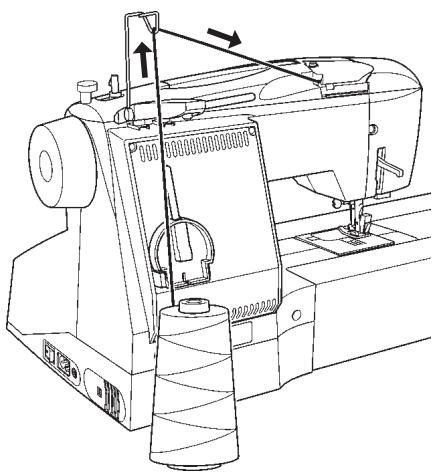

Porte-bobine vertical pour la grande BOBINE

Tirez le porte-bobine vers le bas et tirez la broche du guide-fil vers le haut pour le mettre à sa place.

Placez la bobine sur le porte-bobine et tirez le fil hors de la bobine par la broche du guide-fil.

1. Abaisser le levier pour coudre.
2. Soulever le levier en position moyenne pour insérer ou enlever le tissu.
3. Soulever le levier à sa position la plus haute, pour changer le pied ou enlever les tissus écais.

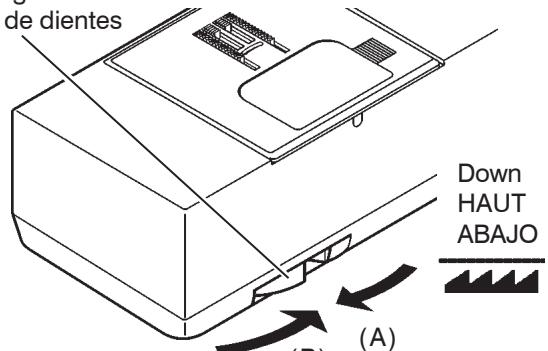

Les griffes d'entraînement assurent le mouvement du tissu pendant la couture. Elles doivent être remontées pour la couture normale et abaissées pour le reprisage, la broderie à main libre et les monogrammes, soit lorsque vous (et non les griffes) entraînez le tissu directement.

Cette machine peut s'utiliser aussi bien sous la forme d'une base plane que celle d'un bras libre. En conservant la table de rallonge en place, vous disposez d'une grande table de travail.

Pour retirer la table de rallonge, tenez-la fermement avec les deux mains et tirez-la à gauche vers l'extérieur, comme indiqué sur l'illustration. Pour la remettre en place, faites glisser la table de rallonge à sa place jusqu'à ce qu'elle s'enclenche.

Lorsque la table de rallonge est retirée, la machine est transformée en un mode à bras libre profilé convenant parfaitement à la couture des vêtements pour enfants, des manchettes, des jambes de pantalons, et autres endroits d'accès difficiles.

Placez la machine sur une table plate.

Assurez-vous que l'équilibre de la machine soit parfait.

Réglage

Posez la machine doucement et soigneusement sur son dos avec les deux mains. Veillez à ne pas rayer la machine et la table.

Veillez à ne pas laisser tomber la machine et à ne pas vous faire pincer les doigts entre la machine et la table.

Introduisez le tournevis dans le trou (1) et effectuez le réglage en le tournant.

• Utilisez le tournevis (petit) fourni comme accessoire.

Une fois le réglage effectué, vérifie le bon équilibre de la machine.

Dès que la canette est pleine, elle s'arrête de tourner. Arrête la machine.

Pousser l'ensemble axe canette vers la gauche pour pouvoir enlever la canette pleine de l'axe.

Pendant la couture, l'axe doit toujours rester à gauche.

1. Relevez l'aiguille en position haute en tournant manuellement le volant vers vous.
2. Retirez la plaque de canette en poussant le bouton de libération vers la droite tout en appuyant sur le coin gauche de la plaque.
3. Insérez la canette pleine en vérifiant qu'elle tourne dans le sens contraire des aiguilles d'une montre.
4. Tirez le fil à travers la fente (A), puis vers la gauche.
5. En le maintenant contre la canette, tirez le fil à travers la fente (B), jusqu'au déclic sonore, et ensuite, laissez environ 15 cm de fil à l'arrière.
6. Remplacez le couvercle de canette sur la plaque aiguille

A. Elevez le pied presseur. Veillez à bien élever le relevé de pied presseur avant d'enfiler le fil supérieur. (Si le relevé de pied presseur n'est pas élevé, vous ne pourrez pas obtenir une tension de fil correcte.) B. Tournez le volant vers vous jusqu'à ce que l'aiguille soit en position haute et que le relevé de fil soit visible.

C. Enfilez le fil de la machine dans l'ordre suivant, comme indiqué sur l'illustration.

• Faites passer le fil par le guide-fil (1), puis tirez-le vers le bas le long de la rainure.
• Faites faire un demi-tour au fil autour de l'intérieur de la languette (2).
• Passez le fil par le relevateur de fil (3) de droite à gauche.
• Introduisez le fil dans l'intérieur de la rainure (4)
• Faites passer le fil par le guide-fil (5).
• Faites passer le fil par l'orifice du fil (6) de l'avant vers l'arrière.

Élever l'aiguille en position haute en tournant le volant vers vous.

1. Passer le fil dans le crochet de l'enfilreur.

1. Pousser le levier complètement vers le bas et le crochet passera dans le chas de l'aiguille.

Passer le fil devant l'aiguille et sous le crochet.

1. Libérez le levier et le fil simultanément; l'aiguille sera alors enfilée automatiquement.

NOTE: Pour un enflage plus aisé, il est recommandé de placer la sélecteur de point en position point droit (aiguille au centre) avant d'utiliser l'enfilleur.

1. Relever le pied presseur.
2. Tenir le fil de l'aiguille et tourner le volant vers vous en faisant remonter l'aiguille à sa position la plus haute.

Le choix d'une aiguille et du fil correspondant à votre tissu est très important. Le tableau suivant vous aidera à faire le choix, avant d'entreprendre votre ouvrage. Utilisez, sauf cas particulier, le même fil pour l'aiguille et la cannette.

TISSUS		FIL	AIGUILLES
Les tissus ci-dessous peuvent être de n'importetrequeille fibre: coton, lin, soie, laine,synthétique, rayonne, composite. Ils sontenumerérés en fonction de leur poids.
LÉGERS	BatisteGazeCrège	Polyester-coton100% polyester*Mercerise calibre 60	2020TYPE	11/80CALIBRE
MOYENS	Velours côteléFlanelleGabardineGuiganoToile de linMousselineCrège de laine	Polyester-coton100% polyester*Mercerise calibre 50Nylon	2020	14/90
MOYENS-LOURDS	Tissus apprêtsToile forteTissu de manteauToile de jeanCourtilToile à voiles	Polyester-coton100% polyester*Mercerise calibre 40*Fil fort	2020	16/100
			2020	18/100
MAILLES	Mailles apprétsMaille doubleJerseyTricot	Polyester-cotonPolyesterNylon	2045Calibres 11/80,14/90, 16/100

• Non recommandés pour les tissus extensibles.
• Pour obtenir les meilleurs résultats de couture, utilisez toujours une aiguille de marque Singer.

Débranchez toujours. La machine de l'alimentation électrique en retirant la fiche de la prise murale.

Changement d'aiguille

1. Relever la barre à aiguille à sa position la plus haute en tournant le volant vers vous.
2. Desserer la vis du serre-aiguille.
3. Enlever l'aiguille en la tirant vers le bas.
4. Insérer la nouvelle aiguille dans le serre-aiguille, avec le côté plat à l'arrête.
5. Pousser l'aiguille vers le haut, jusqu'à la butée.
6. Resserrez la vis du serre-aiguille fermement.

L'aspect de votre point droit dépend surtout du bon équilibre entre la tension supérieure et la tension inférieure. Elle est parfaite lorsque les deux fils se nouvent entre les deux épaisseurs de tissu.

Vous pouvez régler la tension supérieure avec le cadran de réglage de tension. Si la tension supérieure est trop lâche, tournez le cadran vers le haut pour l'augmenter. Si elle est trop forte, tournez-la vers l'autre côté pour la diminuer.

Tension de la canette

La tension de la canette a été correctement réglée à l'usine, il est inutile de la corriger.

Relevez l'aiguille au maximum, ainsi que le levier du pied presseur.

1. Poussez le levier de verrouillage et enlevez le pied.
2. Placez le pied sur la plaque-aimant comme illustré.
3. Rabaissez le levier du pied presseur de façon à ce que le pied s'enclenche de lui-même sur son support.

Touches de sélection directe

Les motifs utilisés souvent peuvent être sélectionnés par les touches de sélection directe. Régler l'interrupteur d'alimentation sur la position de marche et appuyez sur une touche voulue jusqu'à ce qu'elle s'allume.

Touches de sélection numérique

Utilisez les touches situés à gauche de l'affichage numérique pour sélectionner le chiffre du côté gauche, et les touches à la droite pour le chiffre à la droite, en vous reportant au guide de référence du motif situé en bas de la machine.

Si l'image miroir est disponible pour le motif sélectionné, appuyez sur la touche de miroir jusqu'à ce qu'elle s'allume.

Commandes de longueur et largeur de point/position d'aiguille

Lorsqu'un motif est sélectionné, il sera cousu avec les réglages recommandés (auto) de longueur et largeur de point ou de position d'aiguille pour le point droit.

Les réglages de longueur et largeur de point/position d'aiguille sont indiqués par un témoin LED allumé et un bip, lorsque vous déplacez les commandes de longueur et largeur de point/position d'aiguille.

Vous pouvez changer manuellement la longueur et largeur de point/position d'aiguille à partir de cette position selon vos préférences.

Guide de référence des motifs

Motifs en bleu foncé - vous pouvez changer la longueur et la largeur de point.

Motifs en rose - La longueur et la largeur de point sont fixes.

Motifs en noir - boutonnières et motifs à point d'arrêt

= - l'image miroir est utilisable

Réglage de la position d'aiguille pour le point droit

13 positions d'aiguille sont utilisables pour le matelassage, surpiqûre etc.

C'est le point le plus utilisé pour tout genre de couture. Apprenez à vous servir correctement de votre machine, en suivant les étapes ci-dessous.

1. RÉGLAGES

Pied de biche - Pied zigzag

A. Réglage tension du fil supérieur B. Positionnement haut/bas de l'aiguille C. Touche couture arrière D. Touche marche/arrêt (Pour la broderie seulement) E. Abaisse-griffes d'entraînement F. Levier du pied presseur G. Largeur de point H. Longueur de point I. Interrupteur moteur/lumière

1. Tirez les deux fils sous le pied presseur vers l'arrière de la machine, en laissant environ 15 cm de fil.
2. Placer le tissu sous le pied presseur et abaisser le pied.
3. Tourner le volant vers vous jusqu'à ce que l'aiguille pénétre dans le tissu.
4. ez au bord du tissu, arrêtez la machine à coudre.
5. Tournez d'abord le volant vers soi jusqu'à ce que l'aiguille arrive à sa position la plus haute, puis relevez le pied presseur, tirez le tissu vers l'arrière et coupez

1. Pour faire un angle droit à 16 mm du bord du tissu, arrêtez la couture en laissant l'aiguille dans le tissu, quand vous arriverez au repère (voir croquis). Relevez le pied presseur et tournez le tissu.
2. La nouvelle ligne de picque s'alignera avec le guide couture de 16 mm. Baissez le pied presseur et continuez la couture dans la nouvelle direction.

Point arrière

Il est conseillé de commencer et de terminer les coutures avec 3 à 5 points arrêtés pour renforcer les points et ainsi éviter qu'ils s'effilochent.

Aussi longtemps que vous appuyez sur la touche pendant la couture, la machine continue à entraîner le tissu vers l'arrière.

Abaisse-griffes d'entraînement -

1. Appuyez sur la touche de positionnement haut/bas de l'aiguille pour mettre l'aiguille en position basse. Appuyez à nouveau sur la touche pour mettre l'aiguille en position haute.
2. Relevez le levier du pied presseur et déplacez le tissu.
3. Abaissez le levier du pied presseur puis appuyez deux fois sur la touche de positionnement haut/bas de l'aiguille pour coudre un autre point.

Exécution du point d'matelassage

Ce point est donc pour ressembler à un point cousu à la main pour la couture supérieure et le matelassage.

1. Enfilez la bobine en utilisant la couleur voulue pour la couture supérieure.
2. Enfilez la machine en utilisant un fil invisible ou de même couleur que le tissu et qui ne se verra pas.
3. Augmentez légèrement la tension du fil.
4. Commencez à coudre.

REMARQUE: Lorsque le fil supérieur est desserré, la machine peut s'arrêter au début.

Si la machine s'arrête au départ, appuyez de nouveau sur l'interrupteur de départ.

Réglage tension du fil supérieur - S - E

Le fil supérieur peut paraître sur l'envers, en fonction du fil, du tissu et de la vitesse de couture, mais le fil de la canette ne doit jamais paraître sur l'endroit.

AJUSTES : Pied pressétalas - Patte pour zigzag

■ sont les valeurs réglées automatiquement lorsque le motif (N° 03) est établi. La longueur de point est de 2 mm et la largeur de point est de 5 mm environ. est la sélection lorsque vous réglez manuellement la valeur.

Des points zigzag serrés sont appelés point bourdon. C'est un point décoratif qui sert pour les appliqués, les brides.

Lorsque vous utilisez ce point, pensez à diminuer la tension supérieure. Régler la longueur de point entre 0.5 et 2.0.

Plus le point est large, plus la tension doit être diminuée.

Si vous souhaitez réaliser un point satin sur un tissu très fin, entoilé votre tissu en premier lieu. De cette manière, le tissu ne froncera pas et le fil inférieur ne sera pas apparent.

Faire un essai sur un morceau de tissu que vous allez utiliser.

Positionnement des MOTIFS

La largeur de point augmente selon la position de l'aiguille centrale, comme indiqué sur l'illustration.

Réglages : Pied presseur - Pied zigzag : Réglage tension du fil supérieur - S - E - Point invisible pour les tissus tissés - Point invisible pour les tissus extensibles

Rappel : Il faut CHOISIR Image Miroir pour le point invisible.

1. D'abord sur filer les bords avec un zigzag, ensuite plier l'ourlet sur la largeur désirée et repasser.
2. Maintenant, replier le tissu comme illustré.
3. Placez l'envers du tissu sous le pied. Abaissez le pied. Cousez de façon que le zig zag s'effectue sur la piuire.
4. Lorsque l'ourlet est terminé, les points sont presque invisibles sur l'endroit du tissu.

POINT DE LINGERIE ⋅ 28

Réglages : Pied presseur - Pied zigzag

Réglage tension du fil supérieur - S - E

Un point de coquillage régulier donne un ourlet minuscule en forme de coquillage, sur la lingerie et autres vêtements fins. Si un format plus grand du motif est désiré, utilisez ce point.

Retourner le bord et faire un ourlet de 12 mm. Marquer le pli. Placer l'endroit du tissu sous le pied de manière à ce que le point se réalise sur la face du tissu. Ceci tout en tirant le tissu pour lui donner la forme d'une coquille. Couper le tissu au ras de la face.

Réglage tension du fil supérieur - S - E

Pour réparer des déchirures droites ou en angle, placez le tissu avec le début de l'accroc sous la partie centrale du pied. Lorsque vous avez un accroc en deux parties, reprise à partir de chaque extrémité pour revenir au centre.

Pour renforcer votre couture, placez un morceau de tissu sous l'accroc.

Vous pouvez aussi utiliser ce point pour la finition des coutures.

Ajustes : Pied pressétale - Patte pour zigzag

Réglage tension du fil supérieur - S - E

C'est un point décoratif très apprécié (utilisé pour la couture des manches ou des devants de blouses et de robes). Pour assembler deux morceaux de tissus, laisser un peu d'espace entre les deux. Pour préparer le tissu:

Plier les valeurs de couture, et presser. Bâtir les bords pliés sur du papier en laissant des espaces d'environ 3 mm (1/8"). Coudre par-dessus les valeurs de couture de 3 mm (1/8"), en tenant le bord du tissu sur les deux bords avec une aiguille. Retirer les bâtis et le papier; repasser.

Point rempart 26

Réglages : Pied presseur - Pied zigzag

: Réglage tension du fil supérieur - S - E

Ce point est idéal pour la réalisation de coutures chevauchées sur n'importe quelle sorte de tissu. Chevaucher les deux bords coupés des tissus de 5 mm et épinger ou fauiler. Positionner le tissu, côte endroit dessus, avec le milieu du chevauchement sous le pied presseur, de manière à ce que les points s'effectuent sur les bords supérieur et inférieur. Cette technique est aussi connue comme le point aujourd'hui.

AJUSTES : Pied presstaille - Patte pour zigzag

Réglage tension du fil supérieur - S - E

Les points extensibles sont généralement utilisés pour les tissus élastiques, mais peuvent être utilisés sur tissus tissés.

Ce point est beaucoup plus solide que le point ordinaire, vu qu’il s’exécute en trois fois, une fois en avant, une fois en arrière et encore une fois en avant.

Ce point spécial convient particulièrement bien pour surpiquer les cols, poignets.

Point SURJET _07

Point extensible spécial pour assembler et surfiler en une seule opération. Il est utilisé dans l'industrie de la confection, tout pour les vêtements de sport, comme les costumes de bain. Il peut cependant aussi s'utiliser sur des tissus non-étendables.

Point RIC RAC _08^2

Avec ce point vous surpiquez, vite et facilement les bords de vos tissus; tout en obtenant en même temps un résultat très décoratif! Ce point s'utilise surtout pour surpiquer les cols, entrées de manches et manchettes, ainsi que les ourlets.

Point PLUME _09

L'aspect agréable de ce point lui permet de servir de couture visible à plat, ou pour assembler les dentelles, ou pour l'insertion de pièces de type lingerie.

AJUSTES : Piques pressetelas - Patte pour zigzag

1. Piquez au point droit, des lignes de fronces séparées de ± 8 mm. Tirez sur le fil inférieur et froncez le tissu jusqu'à obtenir la longueur désirée. En cas de besoin, vous pouvez placer un biais à l'envers des lignes de fronces.
2. Piquez le nid d'abeille entre les lignes de fronces. Quand vous avez terminé, retirez les fils de points droits.

SURJET oblique 11

Le surjet sert à la réalisation de couture et de surjet en une seule opération. Avec ce point, vous pouvez faire des coutures étroites et coulées, parfaitement adaptées aux maillots de bain, vêtements de sport, T-shirts, vêtements de bébé en nylon extensible, tissu en éponge extensible, jersey.

Les vêtements en tricot machine ou main peuvent être assemblés avec ce point. Vous pouvez également fixer les bandes d’encolure et les poignets.

Point languette

Ce point, qui a une apparence décorative, a une grande commodité d'utilisation. Il est utilisé pour les oulets et pour les appliqués pour une courtepointe.

Point TURC 15

Point spécial pour réaliser ou réparer de la lingerie ou du tricot. Convient particulièrement bien pour assembler et surfiler en une seule opération. C'est aussi un point très solide. Il permet également de poser aisément un élastique sur une pièce de lingerie.

Très pratique pour faire les ourlets de table et couvre-lit avec une touche élegante. Le point ressemblant à un point picot (ourlet cocotte) peut être effectué sur les tissus fragiles. Cousez le long de la cordure du tissu et coupez près de l'extérieur de la couture.

Convient particulièrement bien pour assembler et surfiler en une seule opération. C'est aussi un point très solide. Il permet également de poser aisément un élastique sur une pièce de lingerie. Il convient aussi pour le smocking.

C'est un point polyvalent utilisé pour joindre des morceaux de tissu et de la broderie.

Le point de raccommodage extensible, en plus de sa valeur de point décoratif, convient très bien au raccommodage de tissus élastiques tels que le jersey et les tricots.

Utilisez ce point de préférence pour surfiler les tissus extensibles ou tricotés, ou la résistance et la souplesse sont impératives.

Utilisez-le pour finir les matières élastiques ou pour la décoration des bords.

Utilisez-le pour des cordures décoratives et pour la broderie.

Puntadachevron

Réglage tension du fil supérieur - S - E

Ces motifs conviennent parfaitement à la couture des motifs continus. Utilisez les motifs que vous préférez.

Ajustes : Pied pressétalas - Patte pour zigzag : Contrôle tension fil - S - E

: Réglage tension du fil supérieur - S - E

14 types différents de points décoratifs sont disponibles.

Voici quelques exemples d'utilisation et de couture de ces points. Vous pouvez aussi utiliser d'autres points de la même façon.

• Effectuez une couture d'essai sur une bande découverte du tissu que vous utilisez pour la couture pour vérifier le motif à utiliser.
• Avant de commencer à coudre, vérifie s'il y a assez de fil bobiné sur la canette pour pouvoir terminer toute la couture.
• Diminuez légèrement la tension du fil supérieur.

Motif croissant sur col

Ce point décoratif convient parfaitement à la couture des manches et des cols des vêtements de femmes et d'enfants, et permet aussi d'obtenir des bords plus propres.

Lorsque vous utilisez ce motif de points pour obtenir des bords plus propres, coudre d’abord le point puis couper le bord du tissu le long de la cordure des points. Veillez alors à porter attention à ne pas couper les points.

Domino sur galon biais

Utilisez une bande en biais et pliez le bord vers l'arrière. Cousez le point domino par-dessus le bord plié.

Chevron sur revers

Ce motif peut être utilisé non seulement comme point décoratif, mais aussi comme point d’arrêt triangulaire pour renforcer les endroits susceptibles de s’effilocher facilement. Ceci est particulièrement utile pour coudre les deux bords des poches.

Diamant sur ourlet étroit

Pliez le bord du tissu et utilisez ce point pour obtenir un bord plus net.

Les points feston et les points diamant peuvent être combinés pour créer d'autres points attrayants.

Réglages : Pied presseur - Pied zigzag

Réglage tension du fil supérieur - S-E

Ceci peut être utilisé pour coudre des motifs uniques et des motifs continus.

1. Introduisez un bouton entre les butées A et B.
2. Les boutonnières peuvent être coupées de manière à correspondre à la taille du bouton.

Procedure

• Utilisez un empiècement dans la partie du vêtement où les boutonnières doivent être placées.
• Faites une boutonnière d'essai sur un échantillon du tissu que vous utilisez. Essayez ensuite la boutonnière avec le bouton choisi.
• Sélectionnez l'un des motifs de boutonnières 85, 86, 87 et 88.
• Remplacez le pied presseur par le pied boutonnière. (Reportez-vous à la section "Remplacement du pied presseur" à la page 32 - 33.)
• Introduisez le bouton dans le pied boutonnière. (Reportez-vous à la section "Utilisation du pied boutonnière" ci-dessus.)
• Réglez le levier de boutonnière (C) de manière qu'il s'abaisse verticalement entre les butées (A) et (B).

1. Marquez soigneusement la position de la boutonnière sur le vêtement.
2. Placez le tissu sous le pied. Tirez le fil de la bobine sous le tissu sur une longueur d'environ 10 centimètres vers l'arrière.
3. Alignez la marque de la boutonnière du tissu sur la marque du pied presseur, puis abaissez le pied boutonnière.
4. Tout en tenant le fil supérieur, démarrez la machine.
5. La couture sera complétée automatiquement dans l'ordre indiqué sur l'illustration.
6. La costura se terminará automatistically en el suiviente orderly.
7. Une fois la couture terminée, utilisez un outil d'ouverture de boutonnière pour ouvrir le tissu au centre de la boutonnière. Veillez à ne pas couper le fil de la couture.
8. Lorsque la couture est terminée, utilisez un outil d'ouverture de boutonnière pour ouvrir le tissu au centre de la boutonnière. Veillez à ne pas couper le fil de la couture.

Accrocher le cordonnet (fil de passer ou fil de soie) sur la tige du pied pour boutonnière et tirer les deux extrémités sous le pied vers l'avant.

Coudre la boutonnière de manière à ce que la zig-zag recouvre le cordonnet.

La boutonnière terminée, détacher le cordonnet du pied, tirer les bouts vers l'avant et tailler la longueur supplémentaire.

1. Réglez la position de la butée du pied boutonnière en l'alignant sur la longueur du point d'arrêt, comme indiqué sur l'illustration.
2. Fixez le pied boutonnière.
3. Réglez le levier de boutonnière (C) de façon qu'il tombe verticalement entre les butées (A) et (B).
4. Alignez la position de début du tissu sur le repère marqué sur le pied boutonnière, puis abaissez le pied boutonnière.
5. Tout en tenant le fil supérieur, démarrez la machine.

Veillez à toujours couper l'alimentation électrique de la machine avant de changer le pied presseur.

• Élevez le relevé de pied presseur.
• Tournez le volant vers vous jusqu'à ce que l'aiguille soit à sa position la plus haute.
• Retirez la vis du pied presseur, le pied presseur et le support du pied presseur.
• Fixez le pied presseur de broderie derrière la barre de pied presseur de façon que le levier d'entraînement soit situé au-dessus du serre-aiguille. Fixez-le en serrant la vis du pied presseur.
• Tournez le volant vers vous pour déplacer l'aiguille vers le haut et vers le bas, et vérifiez si le pied presseur de broderie se déplace bien vers le haut et vers le bas en même temps que l'aiguille.

Veillez à ne pas toucher l'aiguille lorsque vous remplacez le pied presseur.

Reportez-vous aux pages 22 - 23.

• Une grande quantité de fil est nécessaire pour effectuer la broderie; veillez donc à ce que la bobine soit pleine.

Reportez-vous aux pages 24 - 25.

REMARQUE: Il est recommandé d'effectuer l'enfilage avant le transfert des données.

Reportez-vous aux pages 28 - 29.

1. Eteindre la machine.
2. Faites glisser la table de rallonge vers la gauche pour la retirer de la machine. (Reportez-vous aux pages 18 - 19.)

BASE de extension

Abaisse-griffe d'entraînement

Contrôle de dents

BAS

ARRB

Couvercle de connecteur 2

Connecteur Conector

Poignee Mango

• Abaissez les griffes d'entrainement en déplaçant la commande des griffes d'entrainement vers (A).
• Lorsque vous utilisez la machine pour la couture générale, élevez les griffes d'entrainment en déplaçant la commande des griffes d'entrainment vers (B).

Si vous n'élevez pas la griffe d'entrainment, le tissu ne sera pas entrainé.

Veillez toujours à mettre la machine hors tension avant d'installer l'unité de broderie.

1. Éteindre la machine.

Retirez le couvercle de connecteur de la machine.

• Remettez en place le couvercle de connecteur avant d'utiliser la machine pour la couture générale.
• Faites glisser l’ ’unité de broderie. Faites glisser bien à fond l’unité de broderie jusqu’à ce qu’elle s’enclenche à sa place.

Saisissez la poignée de l'unité de broderie et tirez-la vers la gauche, en vous assurant que l'unité de broderie ne se détache pas.

Remarque:

Si l'unité de broderie n'est pas installée bien fermement, la forme finale du motif risquera d'être incorrecte. Veillez à pousser l'unité de broderie bien à fond.

2 Vis de réglage de cerceau Tornillo de ajuste de aro

Fixation du TISSU dans le cerceau de broderie

1. Desserrez la vis de réglage du cerceau sur le cadre extérieur et retirez le cadre intérieur. Placez le tissu entre le cadre intérieur et le cadre extérieur.
2. Serrez légèrement la vis de réglage du cerceau et tirez les bords du tissu pour bien le tendre.

Assemblez les deux cadres en appuyant sur le cadre intérieur.

a. Serrez la vis de réglage du cerceau.

b. Appuyez sur le cadre intérieur pour étirer le tissu dans le cadre extérieur, puis resserrez la vis. c. Serrez le tissu dans les cadres de façon qu'il produise un bruit de tambour lorsque vous donnez un petit coup à la surface avec le doigt.

Une fois que le tissu est bien mis en place dans le cadre de broderie sans aucun pli, serrez fermement la vis.

Utilisez l'entoilage pour produire des finitions de broderie plus attrayantes lorsque vous utilisez des tissus tels que les suivants.

• Tissus trop mous, tels que les cotton légers
• Tissus fins et soldes tels que les toiles de lin
• r des problèmes tels qu'un rétrécissement du tissu et un motif déformé.
• Tissus extensibles
• Si le tissu est distendu pendant que vous le serrez dans le cerceau, la broderie risquera d'être irrégulière. En outre, lorsque vous retirez le tissu du cerceau après avoir terminé la broderie, le tissu risquera de rétrécir et le motif de broderie sera alors déformé.

Il est possible d'effectuer la broderie sur les tissus suivants en utilisant un soon spécial.

• Les tissus avec petits poils comme la ratine ou le velour demandent un entoilage à maille sur l'envers, avec un entoilage qui part à l'eau sur l'endroit.
• Les tissus lâches comme le denim ou la toile de lin demandent un entoilage de poids medium, qui se découpe après la broderie.
• Les T-shirt demande une couche d'entoilage et même parfois deux couches d'entoilages à maille.
• Pour les tissus de poids moyen et lourd, utiliser un entoilage d'un poids équivalent qui se déchire pour s'enlever.
• Pour les tissus délicats, utiliser un entoilage qui s'enlève à l'eau.

Entoilage

L'entoilage est effectué à partir de tissus non tissés. Il possède un adhésif sur un côté, et ce côté peut être identifié par l'apparence lustreuse que l'adhésif donne au tissu.

• L'entoilage doit être plus grand que le cerceau avec lequel il est utilisé.

L'entoilage ne fonctionnera pas comme prévu s'il n'est pas fixé dans les cadres du cerceau avec le tissu.

Si vous effectuez la broderie sur un tissu de taille plus petite que celle du cerceau, ou si vous brodez à proximité du bord du tissu, fixez le stabilisateur comme indiqué sur l'illustration.

BRODERIE LE LONG DU BORD D'UN TISSU TEL QU'UN MOUCHOIR

• Utilisez deux couches d'entoilage pour le tissu si nécessaire.
• Utilisez toujours une couche d'entoilage de taille plus grande que celle du cerceau utilisé. (L'entoilage ne fonctionnera correctement que s'il est fixé dans le cerceau avec le tissu que vous brodez.)
• Vous pouv lastiques. Achetez le type qui convient à la broderie que vous pouvez effectuer. Il est recommandé généralement d'utiliser un entoilage d'une épaissur équivalente au tissu.
• Utilisez toujours une couche d'entretissu qui soit plus grande que l'anneau utilisé. (L'entretissu ne fonctionne pas correctement à moins qu'il soit serré par l'anneau jusqu'à ce qu'il adhère au matériel à broder.)

Interrupteur moteur/lumière “ON”

Preparation de la machine avant d'installer le cerceau

1. Tournez le volant jusqu'à ce que l'aiguille soit à sa position la plus haute.
2. Branchez votre ordinateur à la machine à coudre FUTURA à l'aide du câble USB.
3. Mise en marche de la machine. (Reportez-vous aux pages 10 - 12.)

Remarque: si le câble USB est déconnecté, le message d'erreur "PC" s'affiche sur le panneau de commande.

Le chariot de l'unité de broderie se déplacera automatiquement jusqu'à la position d'attente de broderie. (Si l'aiguille de la machine à coudre n'est pas près de sa position la plus haute, l'interrupteur de marche/arrêt clignotera et le chariot ne se déplacera pas.) 4. Insérez le CD du logiciel dans le lecteur du CD-ROM de votre ordinateur.

Le broderie FUTURA est un "système" de machine et logiciel qui offre des options et des fonctions puissantes. Pour installer le logiciel, reportez-vous aux instructions sur l'insertion du CD.

1. Élevez le pied presseur et l'aiguille et poussez le levier (A) du pied broderie vers le haut avec le doigt, et passez le cerceau de broderie sous le pied.
2. Pour le retirer, tirez le cerceau vers l'avant pour le faire glisser vers l'extérieur d'en-dessous du pied broderie.
3. Fixez le cerceau sur l'unité de broderie en alignant les vis de montage du cerceau (D) et les rainures dans la plaque de montage du cerceau, en plaçant les extensions (C) sur le support du cerceau dans les trous carrés (B) de la plaque de montage du cerceau. Serrez fermement les vis de montage du cerceau (D) à l'aide d'un tournevis.
4. Pour le retrait, desserrez les vis de montage du cerceau (D) et retirez le cerceau du support du cerceau.

REMARQUE: Avant de fixer le petit cerceau, mettez l'interrupteur d'alimentation sur la position de marche pour placer le chariot sur la position d'attente de broderie et mettez l'interrupteur d'alimentation sur la position d'arrêt.

Veillez toujours mettre la machine hors fonction avant d'installer l'unité de broderie.

• Mettre la machine hors fonction.
• Retirez le cerceau de broderie de la machine. (Reportez-vous aux pages 72 - 73.)
• En tenant la poignée de l'unité de broderie, faites glisser cell

Remarque:

Ne tirez pas le chariot lorsque vous retirez l'unité de broderie

1. Insérez tout d'abord la languette dans le bas du couvercle du connecteur, puis enfoncez le haut du couvercle du connecteur avec le doigt, comme indiqué sur l'illustration.

Lorsque vous appuyez sur la touche de marche/arrêt, la machine démarre progressivement, et lorsque vous appuyez à nouveau sur la touche, l'aiguille se déplace et s'arrête à sa position la plus haute.

TOUCHE d'élevation/abaissement de l'aiguille

Vous pouvez avancer la broderie d'un point à la fois (le cerceau se déplace), après que les données de broderie aient été transférées.

Pour avancer de façon continue, maintenez cette touche enfoncé.

TOUCHE de point arrière

Vous pouvez recycler la broderie d'un point à la fois (le cerceau se déplace), après que les données de broderie aient été transférées.

Pour recycler de façon continue, maintenez la touche enfoncée. Vous pouvez recycler la broderie jusqu'au début des données de broderie, après quoi il ne sera plus possible de la déplacer.

TEMOIN A DIODE

• Le témoin vert indique que la machine est prête à démarrer.
• Le témoin rouge indique que la machine fonctionne.
• Un témoin clignotant en rouge indique un problème ou une erreur.
• Un clignotement durant 2 - 3 secondes indique qu'une opération incorrecte a été effectuée.
• Un clignotement continu indique que la machine ne fonctionne pas normalement.

Réglage tension du FIL superieur

Régler sur “E” pour diminuer la tension du fil pour la broderie.

La broderie continue. Lorsque le fil est emmêlé.

Si le fil reste emmélé, le tissu pourrait être plissé, ce qui abimera la finition de la broderie.

Arrêtez la broderie, retirez le cerceau et démêlez le fil.

Reportez-vous aux pages 94 - 95.

Le fil supérieur est trop tendu.

Ceci risque de plisser le tissu et de causer des irrégularités d’entraînement; vous devez donc diminuer la tension du fil.

Reportez-vous aux pages 32 - 33.

La pointe de l'aiguille est aiguisée ou l'aiguille est trop grosse.

Choisissez une aiguille correcte. Reportez-vous aux pages 30 - 31.

Le fil est emmêlé en un point du passage du fil.

Si le fil est emmêlé dans le portobobine ou en un point du passage du fil, la tension du fil augmentera et le tissu sera plissé; vous devez donc vérifier le fil. Reportez-vous aux pages 24 - 25.

Côte cerceau

Aucun entoilage n'est fixé quand vous utilisez un tissu léger ou extensible.

Fixez de l'entoilage sur le tissu. Reportez-vous aux pages 68-69.

Le tissu n'est pas bien tendu dans le cerceau.

Serrez le tissu dans les cadres de façon qu'il produise un bruit de tambour lorsque vous donnez un petit coup à la surface avec le doigt. Reportez-vous aux pages 76 - 74.

Le cerceau de broderie n'est pas bien fixé.

Fixez fermément le cerceau sur le support du cerceau à l'aide des vis de montage du cerceau. Reportez-vous aux pages 82 - 83.

Si la machine à broder détecte une rupture du fil, elle pourrait continuer à broder environ huit points au maximum sans utiliser de fil (points vides) avant de s'arrêter automatiquement.

Dans ces cas, procédez comme suit pour reculer dans les données de broderie jusqu'au point à partir duquel continuer.

1. Appuyez sur la touche de couture arrière (retour de point) pour reculer dans les données de broderie.

Le cerceau recule d'un point à la fois.

Reculez dans les données jusqu'à ce que la zone vide ait été complètement dépassée.

Si vous appuyez sur la touche marche/arrêt ou sur la touche couture arrière, ou si vous appuyez sur le rhéostat lorsque la machine à coudre n'est pas configurée correctement, ou si vous effectuez une opération incorrecte, la machine à coudre ne fonctionnera pas, elle émettra un son d'avertissement et un message d'erreur apparaitra.

Lorsqu'un message d'erreur apparait, résolvez le problème en suivant les instructions du message.

Le message d'erreur disparaît une fois que le problème a été résolu.

EM-01 Vérifiez le câble et l'interrupteur d'alimentation

Vérifiez si le câble USB est bien branché et si l'interrupteur d'alimentation est bien allumé.

EM-02 Fixez le grand cerceau

Placez l'interrupteur d'alimentation sur la position d'arrêt et fixez le grand cerceau.

EM-03 Bobineur en cours de fonctionnement

Le bobineur est en train de fonctionner.

Élevez le levier boutonnière

Le levier boutonnière est abaissé. Relevez le levier boutonnière.

EM-05 Abaissez le pied presseur

Abaissez le pied presseur en abaissant le relevéreur de pied presseur.

Élevez l'aiguille

Élevez l'aiguille en tournant le volant vers vous.

EM-07 Dispositif de sécurité activé

• Cette machine à coudre est équipée d'un dispositif de sécurité qui détecte si le fil s'emmê
• Si ce dispositif de sécurité s'est enclenché, éteignez la machine à coudre et éliminez la cause du problème qui a fait s'arrêter la machine.
• Ensuite, tournez le volant vers vous pour vous assurer que le fonctionnement normal de la machine est bien rétabli, puis redémarrez la machine.

Vérifiez le bobineur

Vérifiez le bobineur et déplacez-le vers la gauche.

EM-09 Rupture de fil détectée

Une rupture de fil a été détectée. Vérifiez les fils.

Débranche toujours la machine de l'alimentation électrique en retirant la fiche de la prise murale.

Pour assurer les meilleures conditions de "travail" à votre machine, il est nécessaire de garder les pièces essentielles toujours propres. Toujours débrancher la machine de la prise.

1. Relever l'aiguille à sa position la plus haute.
2. Retirez la plaque aiguille (1).
3. Retirez le boitier à canette (2).
4. Nettoyer les griffes et le crochet avec le pinceau. Mettre une goutte d'huile pour machine à coudre sur le doigt au centre de la coursière, comme indiqué par les flèches (A, B).
5. Replacez le boîtier à cannette avec la butée (3) positionnée contre le ressort (4). Replacez la plaque aiguille.

Débranche toujours la machine de l'alimentation électrique en retirant la fiche de la prise murale.

1. Retirez les vis et la plaque frontale.
2. Tout en tenant le connecteur, déplacez-le légèrement vers l'arrière et l'avant pour le retirer du support.
3. Retirez l'ampoule du connecteur et introduisez fermement une ampoule neue (# 085303) dans le connecteur, de manière que les broches de l'ampoule s'engagent bien dans les trous de broches du connecteur.
4. Introduisez le connecteur dans le trou du support.
5. Remettez la plaque frontale à sa position initiale. Alignez la plaque frontale de manière que la projection soit bien en place sur la broche de la machine.

L'interrupteur est hors fonction. L'activité

La machine est coincée:

• Le fil est cassé dans le crochet - le nettoyer (voir page 96 - 97).
• L'aiguille est endommagée - remplacer l'aiguille (voir page 30-31).

Le tissu n'avance pas :

Le pied presseur n'est pas abaissé - l'abaisser. La longueur du point est trop courte - l'augmenter. La couvre-plaque à aiguille est en place - l'enlever. La commande de la griffe d'entrainement est abaissee. (Reportez-vous aux pages 16 - 17.)

Problemes de couture

La machine saute des points :

• L'aiguille n'est pas bien insérée - Voir page 30 - 31
• L'aiguille est courbée ou épointée - la changer (voir page 30 - 31).
• La machine n'est pas correctement enfilée - Voir page 28 - 29.
• Le fil est cassé dans le crochet - le nettoyer (voir page 96 - 97).

Les points sont irréguliers:

• La grosseur de l'aiguille n'est pas correcte pour le fil et le tissu - Voir page 30 - 31.
• La machine n'est pas enfilée correctement - Voir page 28 - 29. La tension supérieure est trop lâche - Voir page 32 - 33.
• Le tissu est tiré ou poussé dans le sens inverse des griffes ; le guider correctement.
• La canette n'a pas été enroulée régulièrement - la refaire. L'aquaire casse:
• Le tissu est tiré ou poussé dans le sens inverse des griffes - le guider correctement.
• La grosseur de l'aiguille n'est pas correcte pour le fil et le tissu (voir page 30 - 31).

Problemes de FIL

Les fils s'emmêlent:

• Les fils supérieur et inférieur ne sont pas tirés sous le pied presseur et vers l'arrière, avant de commencer les coutures - les maintenant pendant quelques points. Le fil de l'aiguille casse:
• La machine n'est pas correctement enfilée (voir page 28 - 29).
• La tension du fil supérieur est trop serrée - voir page 32 - 33.
• L'aiguille est tordue - remplacer l'aiguille (voir page 30 - 31).
• La grosseur de l'aiguille n'est pas correcte pour le fil et le tissu (voir page 30 - 31). Le fil de la canette casse:
• La boîte à canette n'est pas enfilée correctement - Voir page 22 - 23.
• La bourre du tissu s'est accumulée dans la boîte à canette ou la coursière - l'enlever (voir page 96 - 97). Le tissu fronce:
• La tension du fil supérieur et inférieur est trop serrée - l'ajuster (voir page 32 - 33).
• La longueur du point est trop longue pour les tissus légers et fins - la réduire.
