740 - Machine à coudre SINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre
Marque et modèle	SINGER 740
Alimentation	127/220 V, 50/60 Hz (bi-voltage)
Éclairage	Lampe incorporée 20 W max
Vitesse	Deux vitesses (MIN/MAX) avec rhéostat
Points disponibles	Point droit, point zig-zag, point de chaînette, points extensibles, points décoratifs (cames incorporées, simples et doubles), boutonnières automatiques et deux-temps
Types d'aiguilles	Doigt n° 9 à 18 (catalogue 2020, 2028, 2032, 2045 selon le tissu)
Canette	Transparente, remplissage par touche magique sans retrait
Pieds presseurs interchangeables	Universel, point droit, double entraînement, boutonnière, ganseur, repriseur, etc. – à enclenchement direct
Plaques à aiguille	Universelle, point droit, point de chaînette, magnétiques
Longueur de point	1 à 4 (point droit), jusqu'à 5 cm en faufilage rapide
Largeur de point zig-zag	1 à 5
Fonctions spéciales	Bras libre, marche arrière, guide-droit, coupe-fil incorporé, enfile-aiguille, faufilage rapide, point de chaînette, broderie à main levée, smocks
Accessoires inclus	Pied universel, plaque universelle, canette, aiguilles, pied double entraînement, pieds boutonnières, gabarit, cames simples et doubles, brosse, tournevis
Entretien et nettoyage	Débrancher avant nettoyage ; enlever bourre avec brosse ; nettoyer surface avec chiffon humide (savon doux) ; pas de détergents
Sécurité	Éteindre l'interrupteur avant de changer l'aiguille, le pied ou la plaque ; débrancher avant entretien ; arrêt par lâcher du rhéostat
Pièces détachées et réparabilité	Aiguilles, canettes, pieds, plaques, courroie, ampoule ; contacter le centre SINGER pour toute réparation
Dimensions et poids	Non précisés (estimation : env. 40x20x30 cm, 8-10 kg)

FOIRE AUX QUESTIONS - 740 SINGER

Comment enfiler la machine SINGER 740 ?

Soulevez le pied presseur et mettez l'aiguille en position haute. Passez le fil dans le guide-fil supérieur, puis dans le bloc tension entre les disques, ensuite dans le guide Z et les guides-fil 3, et enfin dans le chas de l'aiguille d'avant en arrière. Consultez le tableau d'enfilage sur la plaque de face.

Comment remplir la canette sans la retirer ?

Placez les sélecteurs sur le point droit, soulevez le pied, relevez l'aiguille. Poussez la touche magique vers la gauche, enroulez le fil autour de la vis du pied, puis démarrez la machine en vitesse MIN. Remplissez jusqu'au cercle A sur la canette, puis refermez la plaque glissière.

Quelle aiguille choisir pour un tissu donné ?

Consultez le tableau en page 7 : pour les tissus légers (batiste, jersey) utilisez une aiguille n° 11, pour les moyens (coton, percale) n° 14, pour les mi-épais (gabardine) n° 16, et pour les tissus synthétiques/extensibles une aiguille à bande jaune n° 14 (catalogue 2045).

Comment régler la tension du fil d'aiguille ?

Le cadran de tension se règle de 0 à 9. Pour un point droit normal, placez-le entre 3 et 5. Si le fil forme des boucles, augmentez la tension ; si le tissu fronce, diminuez-la. Pour le point zig-zag, une tension plus légère est nécessaire (1 à 3). Faites toujours un échantillon.

Comment changer le pied presseur ?

Relevez le pied et l'aiguille en position haute. Soulevez l'avant du pied vers le haut pour le libérer. Placez le nouveau pied sous la tige, abaissez la barre pour que l'échancrure s'adapte sur la goupille, puis appuyez jusqu'à l'enclenchement.

Comment réaliser une boutonnière automatique ?

Fixez le pied boutonnière automatique, abaissez le levier magique, mettez en place la came boutonnière et alignez les repères rouges. Réglez tous les sélecteurs sur les repères rouges, la longueur de point sur B pour l'échantillon. Placez le bouton dans le pied, appuyez sur le sélecteur X jusqu'au repère rouge dans la lucarne, puis piquez. Ouvrez la boutonnière avec le découd-vite.

Que faire si l'aiguille casse souvent ?

Vérifiez que l'aiguille est bien adaptée à la machine (type 9118) et en bon état. Assurez-vous que le pied est fermement fixé, que vous ne tirez pas trop fort sur le tissu et que la largeur de point n'est pas excessive (max 2,5 avec aiguille jumelée). Utilisez une aiguille neuve.

Comment nettoyer la machine ?

Débranchez la prise. Utilisez la brosse fournie pour retirer la bourre autour du boîtier de canette et de la griffe. Pour la carrosserie, un chiffon humide avec un peu de savon doux suffit. Ne jamais utiliser de détergents agressifs.

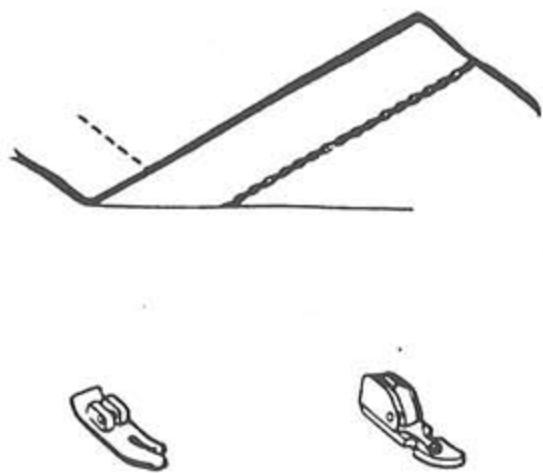

Comment utiliser le point de chaînette ?

Retirez la canette et la plaque à aiguille, placez la plaque point de chaînette et le couvercle du support de canette. Enfilez la machine normalement jusqu'au releveur, puis passez le fil dans le guide-fil point de chaînette. Réglez le sélecteur sur le point 5, longueur de point 2 à 3. Piquez en marche avant uniquement. Pour défaire, tirez sur le fil par l'envers.

Où trouver des pièces de rechange ?

Vous pouvez vous procurer aiguilles, canettes, pieds presseurs, plaques, courroies et ampoules dans tous les magasins SINGER. Pour les réparations, contactez le centre SINGER ou le réseau qualité.

MODE D'EMPLOI 740 SINGER

Pour se préparer à coudre

Principaux éléments - Accessoires

Choix du fil et de la gueule Entilage

Branchement de la machine

Remplissage de la canette

Point droit

Couture résistante - Pique reversible Accessoires pour ouvrages particuliers

Changement de la plaque à aiguille et du pied Fautilage rapide Point de chenille

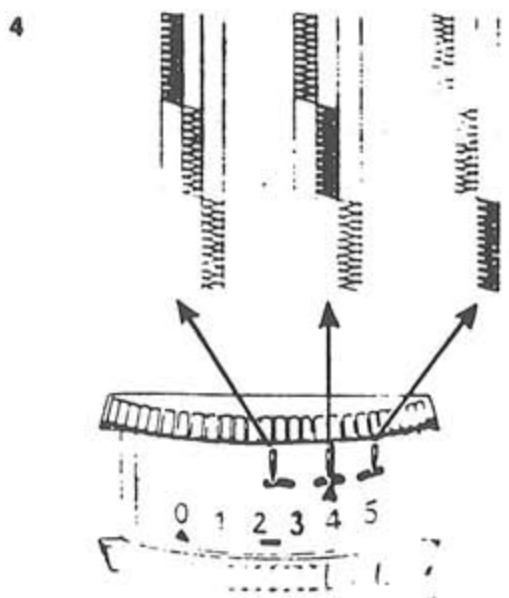

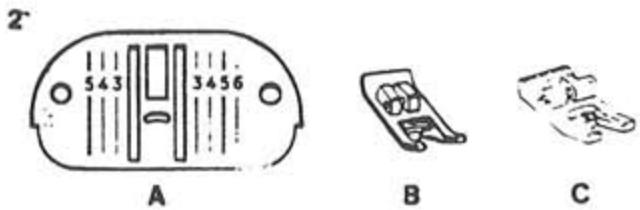

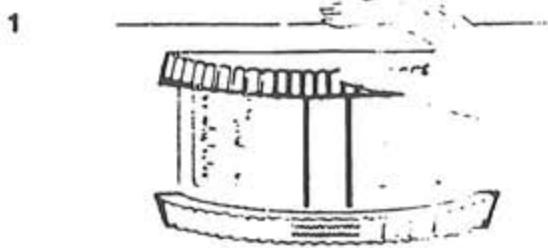

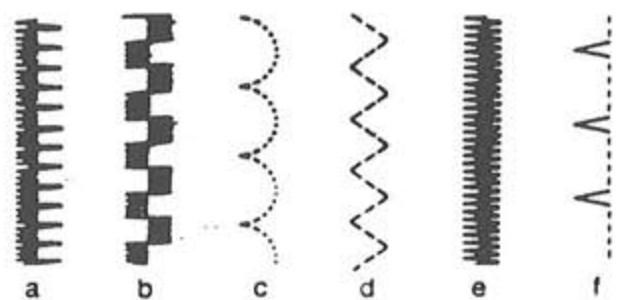

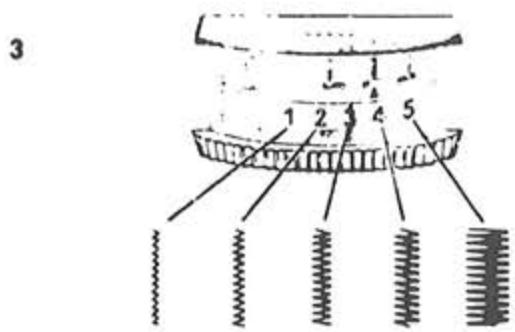

Point zig-zag

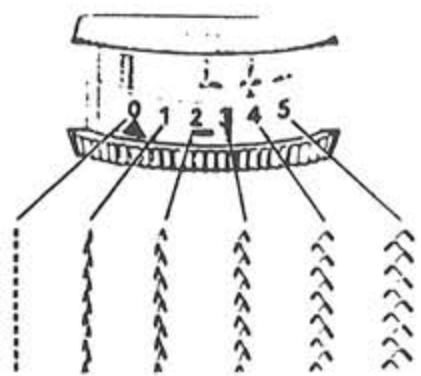

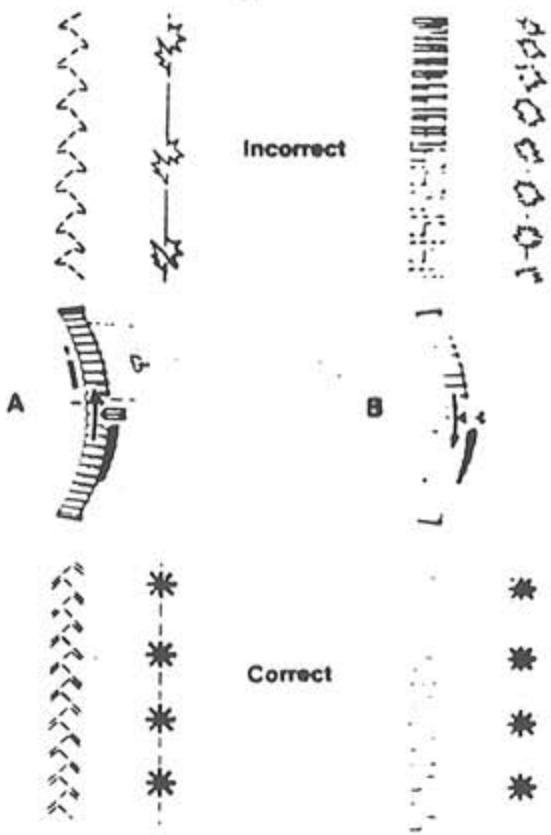

Couture avec cames doubles

Utilisation des différents points Dessins combinés

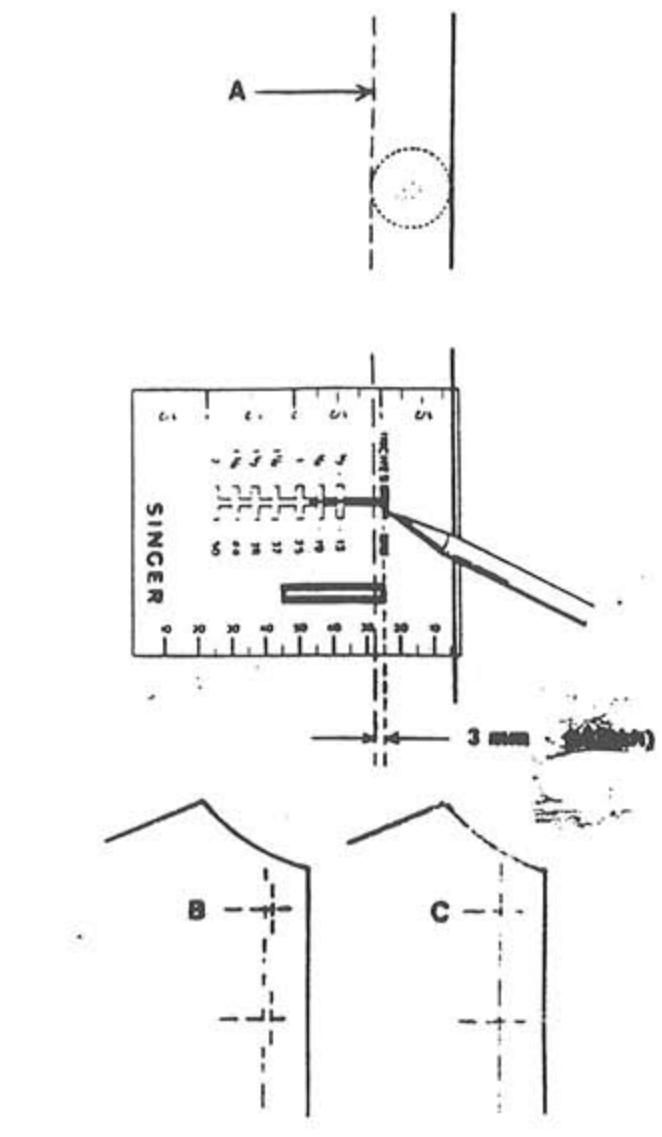

Boutonnières et boutons

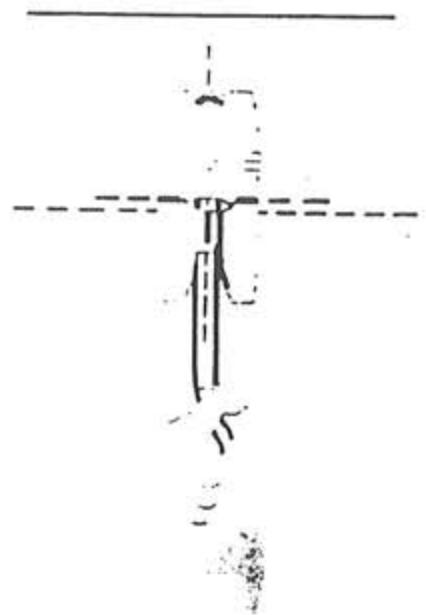

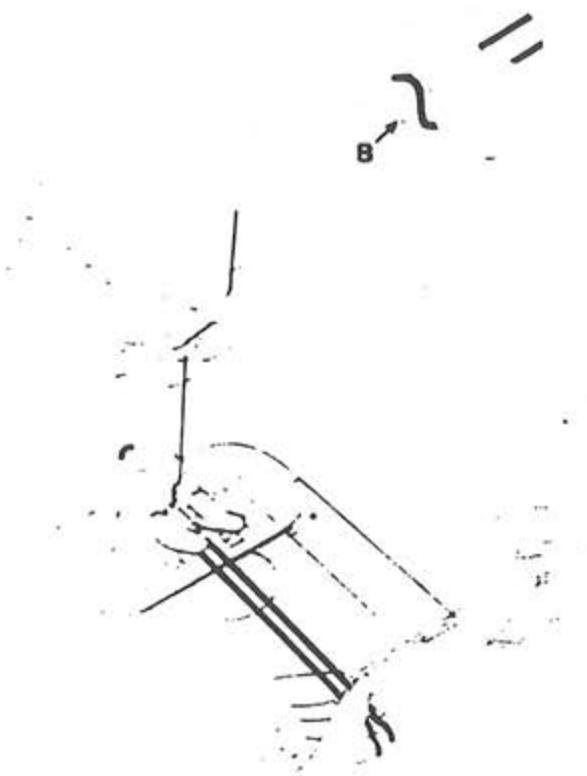

Boutonnières automatiques Boutonnières deux-temps - Pose des boutons

Pour les tissus - difficultés à travailler «

Couture professionnelle

Conseils pour la couture des tissus spéciaux Arrêts tailleur - Pose de fermeture à glissière Coutures gansées Pincé à un fil Ourlets au point caché

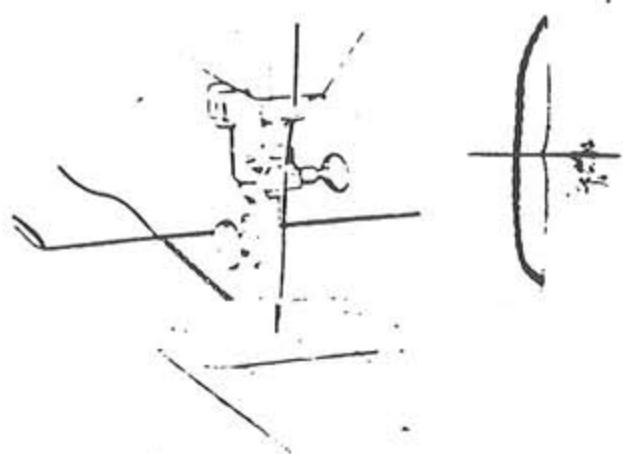

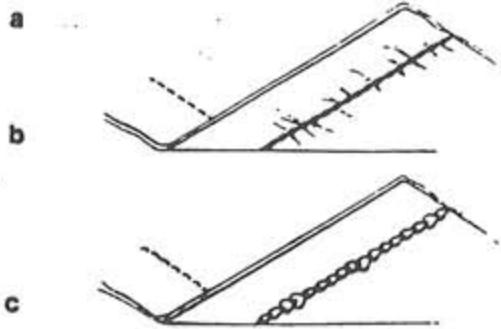

Point extensible Reprise Usages pratiques du point de chainette

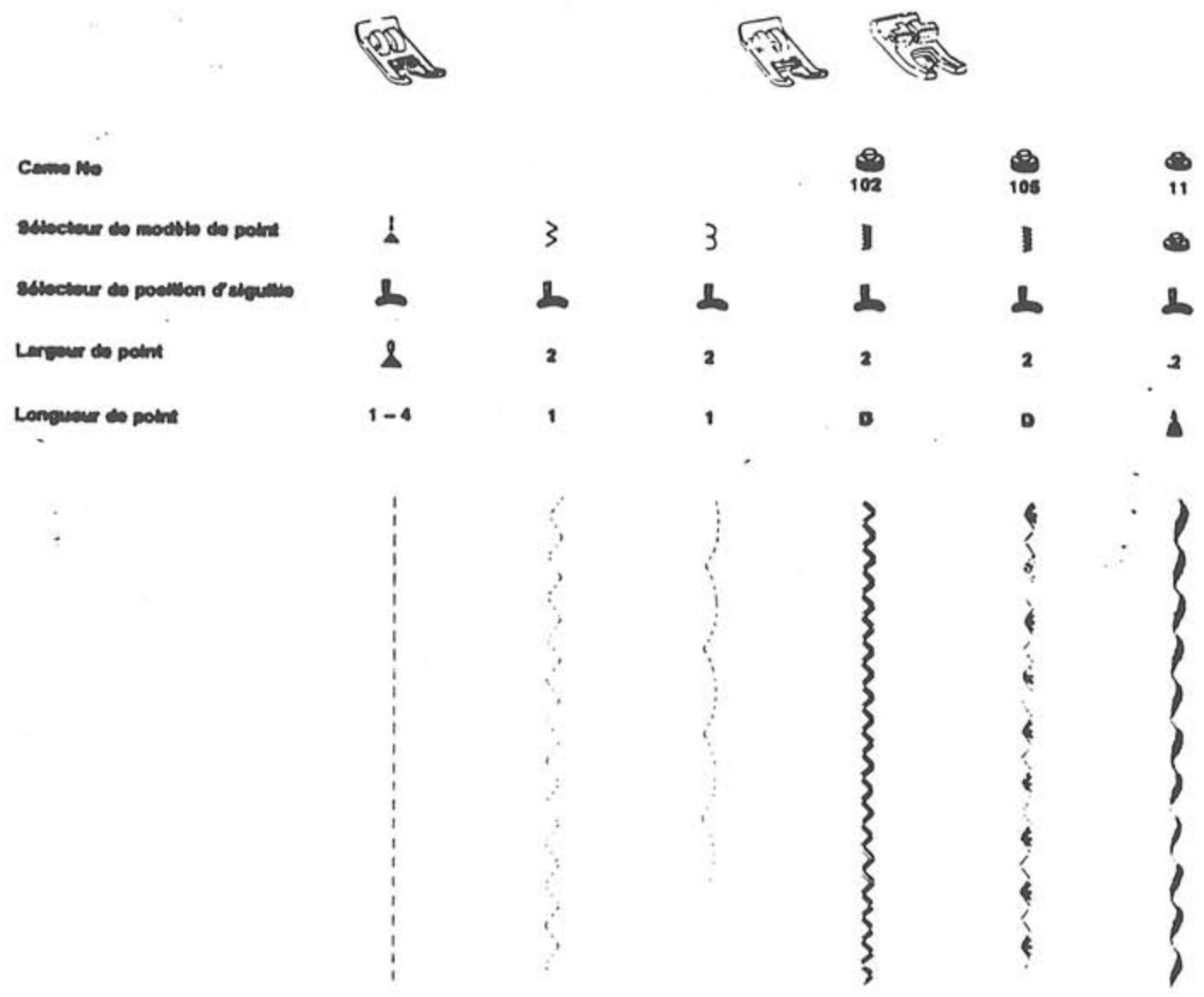

Points décoratifs

Point à jour turc Incrustation de dentelle Ouvrage à fil tiré Assemblage à jour Nid d'abeille Monogrammes et motifs Broderie à main levée Applications

Pique avec aiguille jumelée

Pique avec bras libre

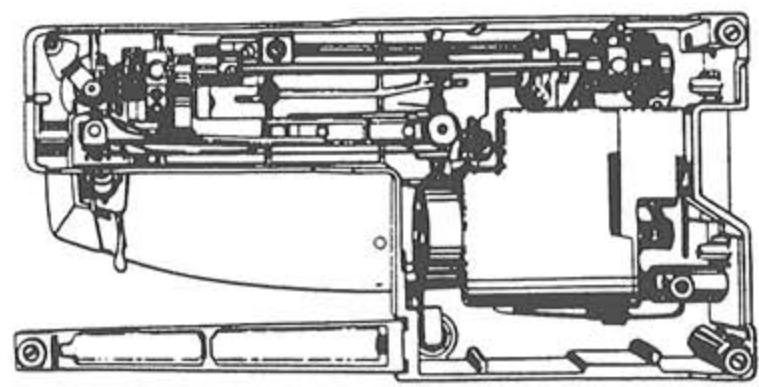

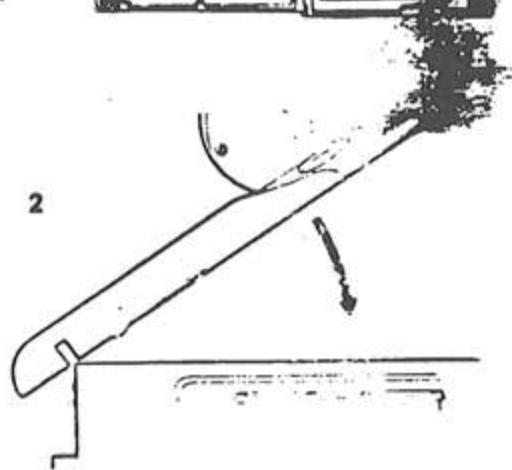

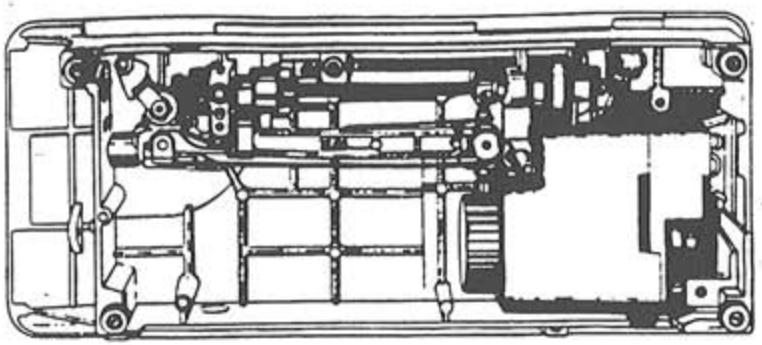

Entretien

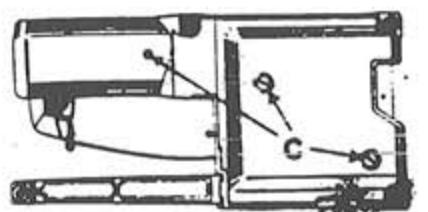

Nettoyage de la machine. Enlèvement des couvercles, du support de canette et de l'ampoule.

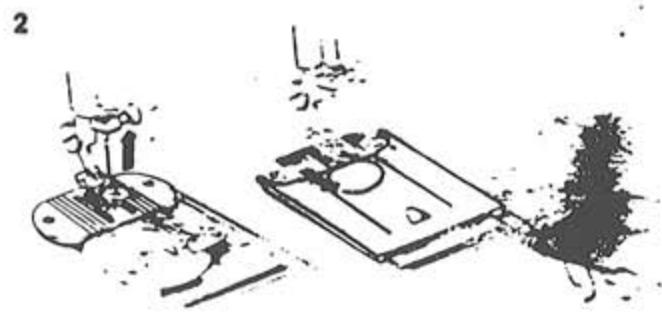

Remise en place de la plaque glissière pédale

N'oubliez pas - Sommaire des réglages à effectuer

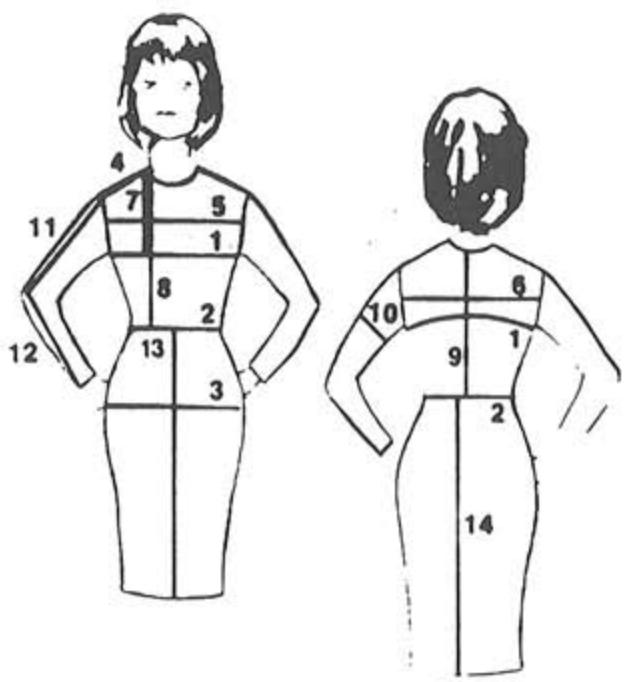

Tableau des mensurations personnelles

Permettez-nous de vous féliciter!

Vous allez découvrir le plaisir de la couture créatrice avec votre nouvelle machine à coudre.

Vous apprécierez:

• la simplicité des cadrans de contrôle - grâce auxquels vous déterminerez aisément la longueur, la largeur, le modèle du point ainsi que le degré de pression et détension.
• la souplesse de votre nouvelle machine qui exécute des points extensibles. d'autres qui ne le sont pas... des points permanents solides et des points provisoires faciles à défaire... des points de bati, de reprise, de broderie.
• la possibilité d'assembler tous les tissus modernes particulièrement difficiles à coudre. grâce au pied double entrainement, une exclusivité SINGER. et naturellement, la facilité de remplissage de la canette grâce à la touche magique, de confection de boutonnières automatique, et tant d'autres opérations encore! Parmi les nombreuses caractéristiques SINGER qui vous offrent ce nouveau plaisir de coudre. citons: les cames directrices doubles qui produisent automatiquement un point droit extensible pour le tricot et les autres tissus extensibles, qui permettent également des

modèles de pointes combinées avec une queue en pique oulette.

• l'entraînement du tissu par simple contact qui possède les tissus les plus fragiles.
• le faufilage rapide pour la préparation adéquate de l'essayage ayant montage des éléments les pieds à enclenchement direct facile à refermer et remettre en place. les cames incorporées et les cames interchangeables qui permettent une gamme presque illimitée de modèles de points pratiques et ornementaux.
• le pince-aiguille à sens unique qui empêche de fix l'aiguille à l'envers. les plaques à aiguille magnétiques qui se soulevent et dégagent aisément.

En parcourant cette brochure, vous découvrez comme ces caractéristiques, parmi tant d'autres, vous faciliteront le maniement de la machine et vous permettront de magnifiques résultats.

Profitez donc de ce nouveau plaisir doudrel

Illustrations de la page de gauche

Plaque glia transparente 2 Griffe d'entretlement par « simple contact » 3 Plaque a aigui magnetique 4 Pied a enclemente ment direct 5 Coupe-fil incorpore 6 Levier magique pour boutonnieres automatiques 7 Enfile-aiguille 8 Guide-fil point de chainettes 9 Regulateur du pied presseur 10 Tableau d'enfilage II Plaque de face 12 Releveur de fil à fente 13 Bloc tension du fil d'aiguille 14 Cadran de tension du fil d'aiguille 15 Guide-fil supérieur à fente 16 Selecteur de modele de point 17 Porte-bobine 18 Selecteur de position de I'aiguille 19 Interrupteur moteur et lampe a deux vitesses 20 Volant a main 21 Selecteur de largeur de point 22 Selecteur et cadran indicateur de boutonnieres 33 Selecteur de longueur de point. 4 Levier de marche arrriere 15 Contrôle d'équilibra: : point. 6 Lampe incorporee 7 Pince-aiguille a sens urue

Illustrations ci-contre

28 Touche magique pour remplissage de canette 29 Loquet de canette 30 Canette transparente 31 Levier du pied presseur 32 Couvercle du bras 33 Voyant de départ de modèle de point 34 Portes 35 Ejecteur de came 36 Schémas de remplissage de la canette et d'exécution des boutonnières automatiques 37 Rhéostat

Pour la machine 760 seulement:

38 Plateau amovible 39 Bouton de dégagement du plateau

Pour retirer le plateau, presser sur le bouton 39 qui le libère et le faire glisser vers la gauche.

Pour remettre le plateau, aligner les trois branches du plateau en face des orifices correspondant de la machine. Pousser le plateau vers la droite jusqu'à ce qu'il soit en position.

Afin de vous faire bénéficier des derniers progrès techniques dans le domaine de la couture. La C SINGER se réserve le droit de modifier les caractéristiques de cette machine ou de ses accessoires.

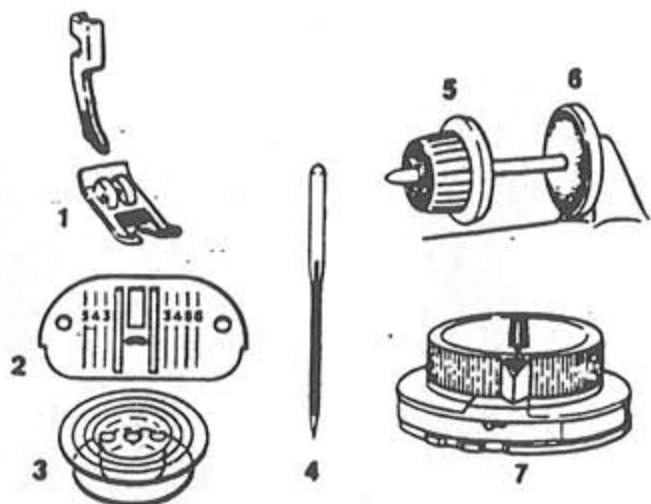

Accessoires de la machine

Tous les accessoires mentionnés dans ces brochures ne sont nécessairement fournis avec la machine. Vous pourrez, éventuellement, vous les procurer dans tous les magasins SINGER

Attention: Il est recommandé de fermer l'interrupteur moteur et lampe avant de changer l'aiguille, les pieds ou les plaques à aiguilles, ou lorsque la machine n'est pas utilisée. À noter, la machine ne pourra démarrer accidentellement en appuyant par inadvertance sur le rheostat.

Vous pourrez réaliser la plupart des travaux de couture avec les accessoires livrés sur la machine, qui sont:

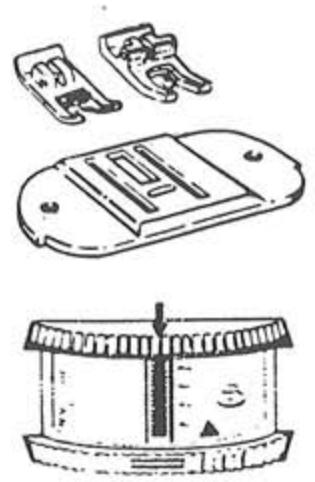

1 Pied universel à enclenchement direct 2 Plaque à aiguille universelle

Ces deux accessoires peuvent être utilisés pour le point croix et le point zig-zag. Pour les remplacer en vue d'un ouvrage particulier, voir en page 14.

3 Canette transparente 4 Aiguille No 14 Catalogue 2020 5 Etrier de bobine 6 Coussinet à bobine 7 Came boutonnière

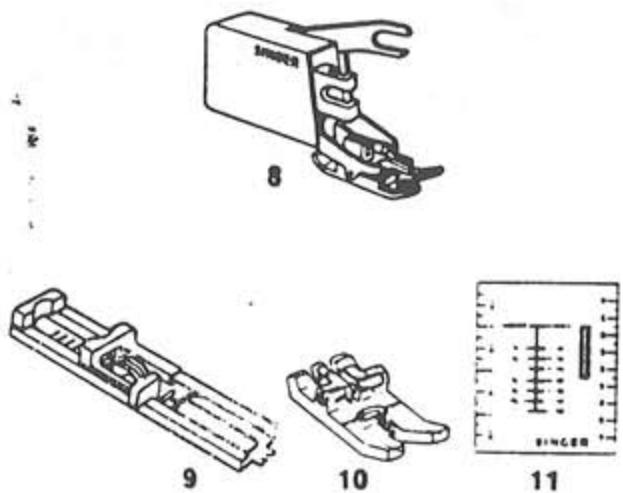

La boîte d'accessoires contient les pièces suivantes:

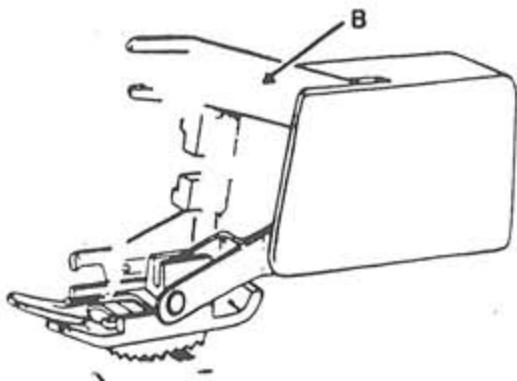

8 Pied double entraînement. Pied spécial pour les tissus difficiles à entraîner - voir page 35. 9 Pied boutonnières automatiques à enclenchement direct 10 Pied à enclenchement direct pour boutonnières à deux temps. 11 Gabarit de boutonnières.

Voir page 26. les instructions concernant les boutons.

2 Pied à enclenchement direct pour point droit.

13 Plaque à aiguille pour point droit.

Utiliser ces deux derniers accessoires quand le tissu ou le travail requiert un contrôle précis - voir page 14

Utiliser avec la plaque à aiguille universelle pour tous les points bourdon et décoratifs - voir page 20

15 Pied ganseur à enclenchement direct pour pose de fermeture à glissière et coutures gansees - voir page 40 16 Pied repnseur pour reprise et broderie. 17 Plaque couvre-griffe.

Ces deux dernières pièces sont utilisées pour la reprise et la broderie - voir pages 46 et 51.

Accessoires machine

suite

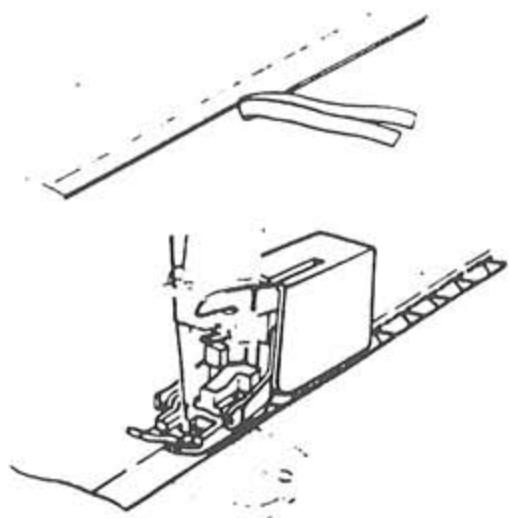

18 Guide pour ourlet à point caché - voir page 42. 19 Guide-droit - voir page 12.

20 Broche à bobine amovible supportant une deuxième bobine de fil pour la couture avec aiguille jumelle - voir page 53.

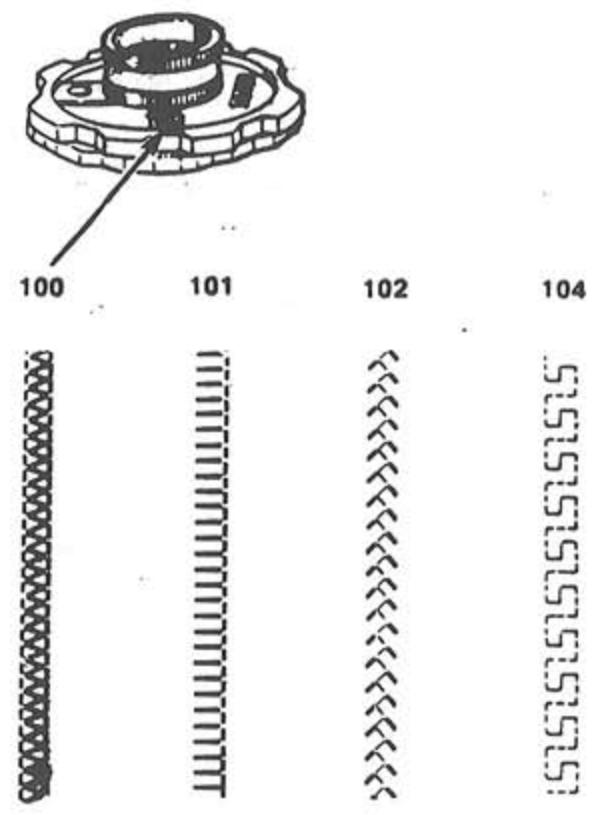

21 Six cames directrices simples. 22 Huit cames directrices doubles pour couture fonctionnelle et points ornementaux - voir pages 22 et 23.

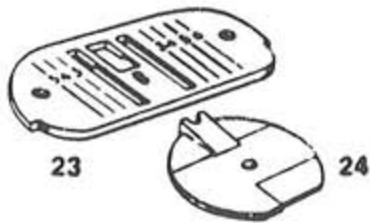

23 Plaque à aiguille et 24 Couvercle du support de canette pour point de chainette - voir page 17.

25 Découture. pour défacer les coutures et ouvrir les boutonnières. 26 Petit étrier de bobine. voir page 8. 27 Boîte d'aiguilles renfermant:

I aiguille No 11. Catalogue 2020. I aiguille No 16. Catalogue 2020. 1 aiguille jumelée No 14. Catalogue 2028 2 aiguilles à bande jaune No 14. Catalogue 2045 pour tissus synthétiques et à mailles.

Cette machine utilise des aiguilles No 9118

28 Brosse pour le nettoyage de la machine. 29 Tournevis pour régler la tension du support de cinette - voir page 21.

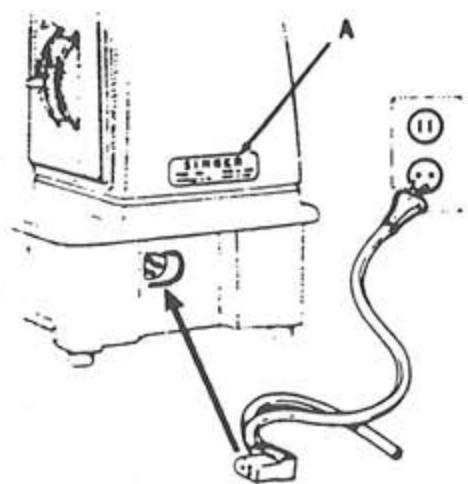

Branchement

Avant de brancher la machine. Assurez-vous que les caractéristiques du moteur (voltage-périodes), indiquées sur la plaque signalétique A, correspondent à celles du compteur électrique.

Important: Si la machine est bi-voltage (127/220 V) placez le voltage correct en regard du trait rouge, sur le commutateur. Celui-ci est visible, sous la machine, par l'orifice ménagé dans le carter intérieur. La commutation se fait aisément à l'aide d'une pièce de monnaie ou d'un tournevis.

Si votre machine est portative, il convient d'enlever le socle, maintenu par deux vis, pour accéder au commutateur.

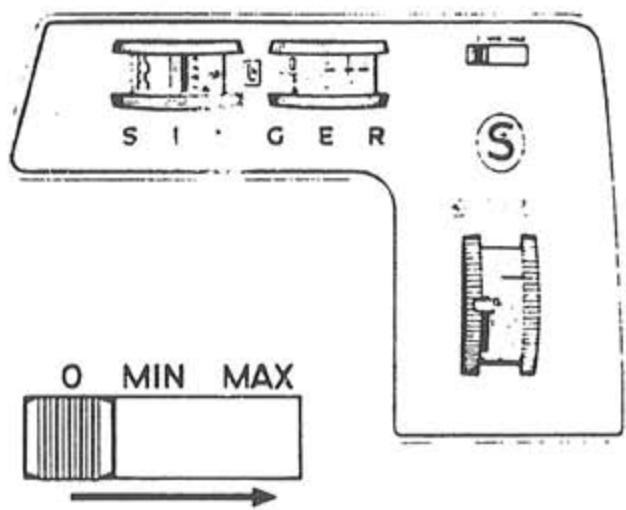

Choix et réglage de la vitesse

Pour permettre sous tension le moteur et la lampe, et pour déterminer le réglage de la vitesse, pousser l'interrupteur vers le réglage choisi.

Le réglage MIRG permet un contrôle précis à vitesse lente. Utiliser ce réglage pour les ouvrages particuliers tels que la confection de boutonnières, qui exigent un contrôle minutieux, et pour toutes les pièces nécessitant l'usage de cames doubles. Le réglage MAX permet l'usage à plein rendement de la machine. Il est utilisé pour les coutures longues, droites, pour les tissus faciles à travailler et pour la couture courante où l'on a besoin de varier la vitesse.

Attention: Il est recommandé de toujours fermer l'interrupteur moteur et lampe pour changer d'aiguille, de pied ou de plaque à aiguille, ainsi qu'avant de ranger la machine. Ainsi, la machine ne pourra démarrer accidentellement, en appuyant par inadvertance sur le réostat.

Fonctionnement de la machine

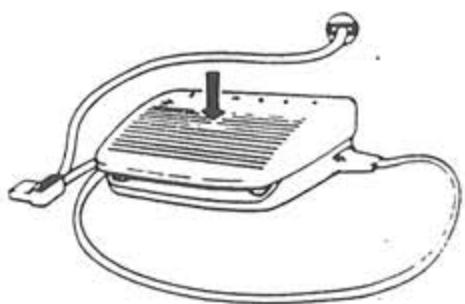

Pour actionner la machine, appuyer le pied sur le rcheur. Plus on appuiera, plus la machine piquera rapidement dans la limite de vitesse chosesie.

Pour arrêter la machine, lacher la pression sur le rche...

Le choix de l'aiguille et du fil dépendra du tissu à travailler. Le chas de l'aiguille doit être assez grand pour laisser passer librement le fil - une aiguille trop fine provoquerait la casse du fil.

Le tableau ci-dessous est un guide pratique pour le choix de l'aiguille et du fil. Il faut s'y référer au coup de coudé. Sauf indication contraire, utiliser le même fil dans l'aiguille et dans la canette. Pour obtenir de meilleurs résultats, utiliser une aiguille SINGER neuve.

Tableau de tissu, aiguille et longueur de point correspondante

Tissu	FII	Alguille		Longueur de Point Droit(en mm.)
		Grossour	Type
Délicats - tulle, mousseline, dentelle fine, organdi	Fin coton mercerisé. Fil synthétique fin	9**	Cat 2020	1 à 1.5
Légers - baiste, organdi, jersey, voile, taffetas, crépe, soie, nylon, velours-chiffon, plastiques légers	Coton mercerésé 50.Sore. Fil synthétique	11	Cat 2020	1.5 à 2(Pour le plastique.2.5 à 3)
Moyens - guingan, percale, piqué, linon, chiffz.faillie, velours côteé fin, tissus pour costumes,tissus à poil, vyniles	Coton mercerésé 50.Fil 40-60. Fil synthétique.	14	Cat 2020	1.5 à 2
MI-épals - gabardine, tweed, tissus d'manteau, tissus d'ameublement	Gros coton mercerésé - fil 40 à 60 - fil synthétique	16	Cat 2020	2 à 2.5
Epals - Tissus pour pardessus, treillis, tissusd'ameublement, toile	Gros coton mercerésé. Coton.20-40.	18	Cat 2020	2.5 à 4.
Epals et mi-épals - surpiquagesdécoratifs au point droit	Cordonnet pourboutonnières***	18	Cat 2020	2 à 4.
Tous genres - oulet s à yèse - décoratis	Coton mercense 50.	18	Cat 2020	D'voir en page 48
Synthétiques et extensibles - polyester, nylon,jersey, cière, velours panne - us à mailles	Fil synthétique. Cotonmercense 50.	14	Cat 2045Aiguille àbande jaune	1.5 à 2 Point drotseaulement(see reporter p. 44poir pointsextensibles)
Cuir - daim, chevreau, peu fourée	Coton mercerésé 50.Fil synthétique	11.14.16	Cat 2032	2.5 à 4
Légers et moyens - aiguille jumelée pourpièure décorative	Coton mercerésé 50.	14	Cat 2028(jumelée)	1 à 3

• Ne s'applique pas au point de chaînette. Aiguille No 9 recommandée pour pique seulement. Pour le remplacement de la canette, utiliser une aiguille de laince supérieure. *** Employer du coton merceré à 50 sur la canette.

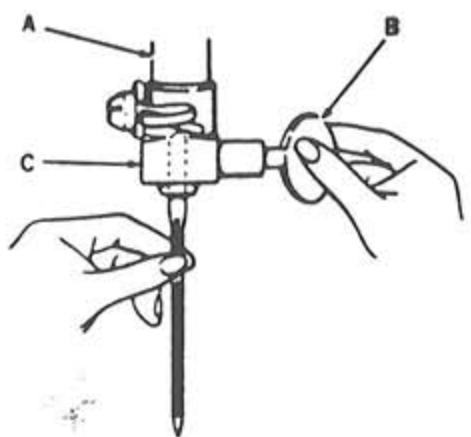

Remplacement de l'aiguille

Il est recommandé de fermer l'interrupteur moteur et l'anipe avant de changer l'aiguille.

Cette machine utilise des aiguilles n° 9 à 18

Pour changer l'aiguille, amener la barre à aiguille A jusqu'à sa position la plus haute en tournant vers soi le volant à main. - Desserrer la vis B et. tourner l'aiguille - Introduire la nouvelle aiguille dans le pince-aiguille C à sens unique en plaçant le côté plat du talon à l'arrête. Enfoncer l'aiguille à fond. - Serrer la vis B.

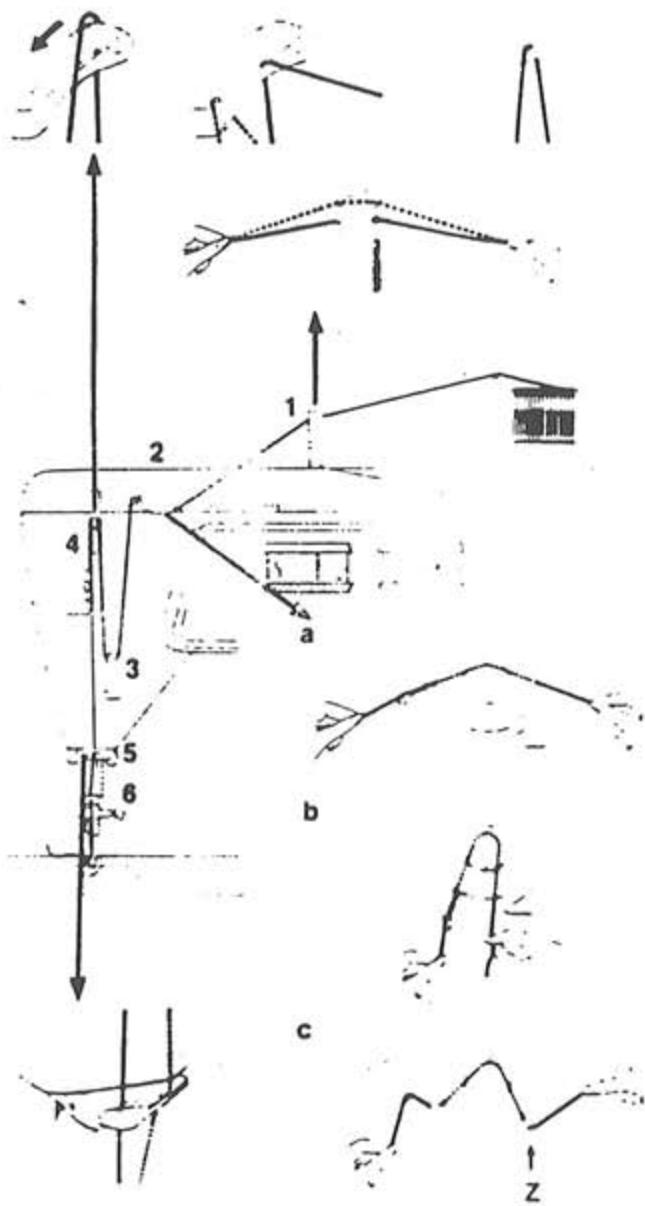

Enfilage de la machine

Le coussinet A de la bobine doit toujours se trouver dans la position indiquée sur le croquis.

• Placer la bobine de fil sur la broche horizontale. Si la bobine utilisée compte une fente de freinage, celle-ci devra être placée contre le coussinet de la bobine à droite.
• Choisir l'etrier convenable. adapte au type et au diametre de bobine utilisée. Le diamètre de l'etrier devra tout jour être supérieur à celui de la bobine elle-même. Appuyer fermement l'etrier contre la bobine.
• Soulever le pied presseur et s'assurer que l'aiguille est en position haute.
• Introduire le fil dans le guide-fil supérieur. 1. Enfiler le bloc tension du fil d'aiguille : passer le fil entre les disques. (Figure a) 2. Faire descendre le fil des deux côtés. (Figure b) 3. Puis placer l'extrémité droite du fil derrière le guide Z. (Figure c) 4. Tendre le fil de sa gauche au guide-fil 3. 5. Passer le fil à travers les guides-fil 3 comme indiqué sur le croquis. 6. Enfiler l'aiguille d'avant en arrière.

Le tableau d'enfilage à l'intérieur de la plaque de la vue. Verrou d'anti-mémoire.

Enflage de l'aiguille à l'aide de l'enflle-aiguille incorpor

Abaisser le pied et s'assurer que laiguille est en position haute. Ouvrir la plaque de face et tirer, en laissant l'entile-iguille pour l'aligner avec laiguille. - Placer le ventre du support de l'entile-aiguille sur la C du prince aiguille, amener le crochet d'entilage et les guides derrière laiguille. - Aligner vers la languette de manière que les guides supérieur et inférieur du crochet chevauchent l'aiguille de chaque côté et que le crochet d'enfilage traverse le chan de l'aiguille. Faire passer le fil à travers le croche d'enfilage. - Retirer le crochet du chas de laiguille en poussant l'entile-aiguille doucement en arrière. Puis verrouiller la gauche. Libérer le fil du crochet avec précaution et replace l'entile-aiguille vers le haut.

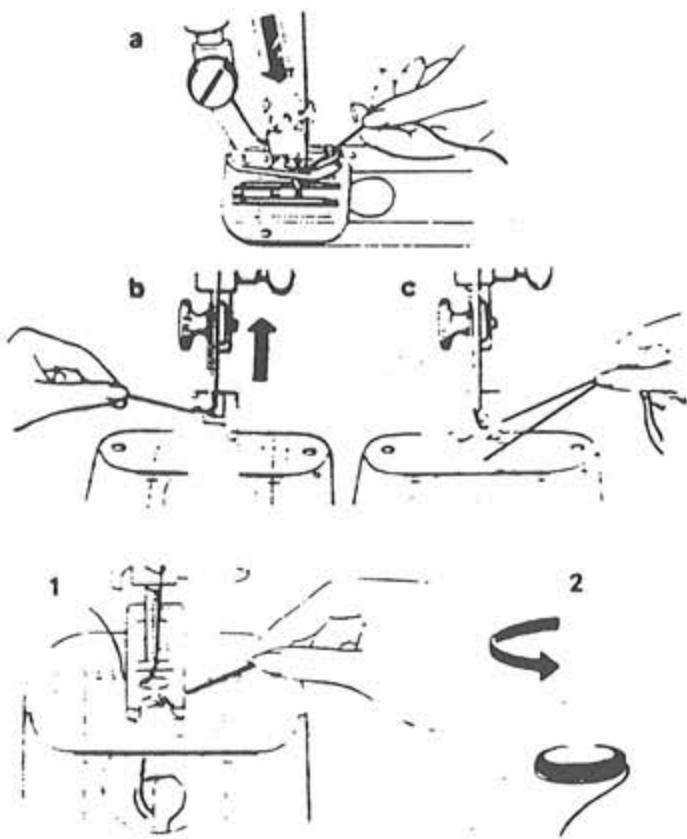

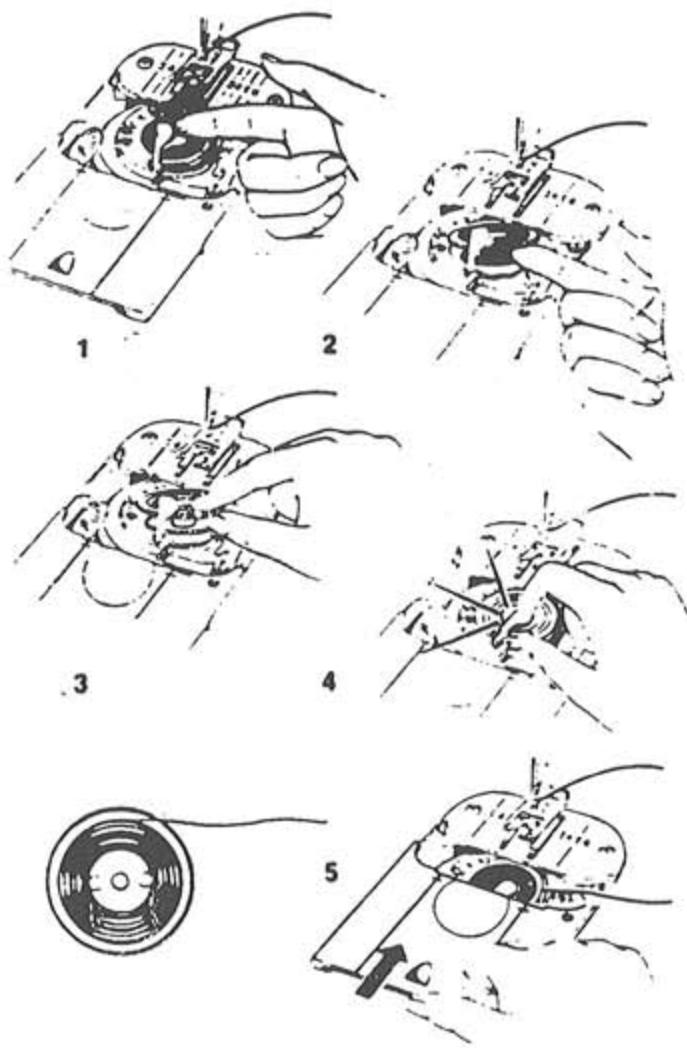

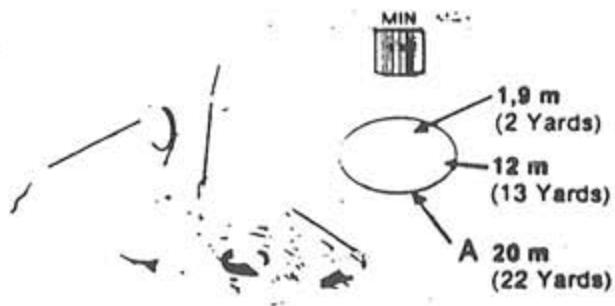

Remplissage de la canette

Grâce à la « touche magique » la canette se remplit simplement et rapidement par l'intermédiaire de l'aiguille, sans qu'il soit nécessaire de la sortir de son support. Le changement et le dévidage de la canette sont décrits page 10.

1 N'importe quel pied presseur peut être en place sur la machine.

2 Placer le sélecteur de modèle de point en position point droit. Pousser le sélecteur et le tourner à droite ou à gauche jusqu'à ce que le repère soit situé entre les traits rouges. Lâcher le sélecteur. 3 Placer le sélecteur de largeur de point sur la position point droit. Tourner le sélecteur jusqu'à ce que le trait rouge se trouve en regard du repère. 4 Placer le sélecteur de position d'aiguille au centre. Tourner le sélecteur jusqu'à ce que le trait rouge soit en regard du repère.

Soulever le pied pressé pour supprimer la tension du fil d'aiguille. Relever l'aiguille jusqu'à sa position la plus haute en tournant vers le volant à main. S'assurer que la canette est bien vide. 5 Pousser vers la gauche la touche magique. 6 Enrouler le fil autour de la vis du pied et le maintenir fermement.

7 Placer l'interrupteur sur MIN et faire démarrer la machine. Casser l'extrémité du fil après quelques tours d'enroulement. - Remplir la quantité de fil désirée. Les cercles marqués sur la canette indiquent approximativement la quantité de fil mercerisé 50 (voir croquis). Ne pas remplir la canette au-delà du cercle marqué A.

Refermer la plaque glissière.

La couture avec une canette nouvellement remplacée est décrite page 12.

Pour enlever et remplacer la canette

Si la machine est équipée d'une canette pleine que vous désirez changer:

Amener l'aiguille en position haute. Soulever le loquet de canette en insérant le doigt sous l'extrémité du loquet. 2 Introduire l'ongle sous le bord de la canette. Droite du loquet, et retirer la canette. 3 Vérifier que les deux parties de la canette vide ont fermement visées. Le loquet étant relevé, glisser la canette dans le support en plaçant au-dessus la face marquée de cercles. 4 Rabattre le loquet pour verrouiller la canette. - Remplir la canette (voir page 9).

Utilisation d'une canette préalablement holocène

Une canette pleine est introduite de la main, non une canette vide.

5 Placer la canette dans le support en faisant sortir le fil du côté droit du loquet. Laisser passer le fil dans la fente de la plaque glissière une fois formée.

Pour faire remonter le filet de canette

a Tenir légèrement de la main gauche le fil d'aiguille et tourner lentement vers soi le volant à main pour que l'aiguille pénètre dans la plaque à aiguille. b Continuer à tourner le volant à main de manière à relever l'aiguille, qui ramènera le fil de canette. c Défaire la boucle, tirer sous le pied presseur en 10 cm de chacun des deux fils et les placer en diagonal vers la droite. Piquer l'aiguille dans le tissu, abaisser le pied et piquer.

Pour retirer le bouchon de la canette

1 S'il reste peu de fil sur la canette dans la machine, tirez simplement l'extrémité du fil à travers la plaque à quille pour vider la canette. 2 S'il y a beaucoup de fil sur la canette, retirez celle-ci en dévissant ses deux parties. Retirez tout le fil et solidement les deux moitiés de la canette.

1 Utiliser le pied universel à enclenchement direct avec la plaque universelle pour toutes les coutures au point droit ordinaire. Ces deux accessoires doivent également être employés quand on alterne le point droit et le point zig-zag.

Important: Avant de manoeuvrer les selecteurs, s'assurer que l'aiguille est en position haute. Si besoin est, tourner vers soi le volant à main.

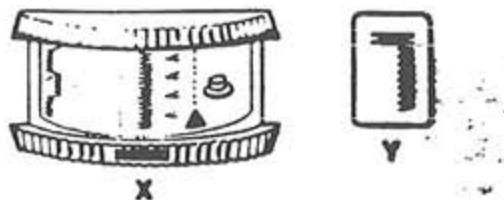

2 Positionner les sélecteurs sur les repères indiqués ci-contre. 3 Placer le sélecteur de longueur de point sur le chiffre voulu. Le chiffre 1 donnera le point le plus court. Le chiffre 4 donnera le point le plus long. Choisir la longueur de point convenant au tissu employé. Généralement, les points courts sont utilisés pour les tissus légers. Les longs pour les tissus épais. 4 Réglage de tension du fil d'aiguille.

La tension du fil d'aiguille doit être régée correctement pour obtenir de bons résultats. Figure a. Pour une couture résistante, placer le cadran de tension du fil d'aiguille entre 3 et 5.

Si les points paraissent lâches. Figure b. augmenter la tension en tournant le cadran vers un chiffre supérieur. Si le tissu fronce. Figure c, réduire la tension en tournant le cadran à un chiffre inférieur.

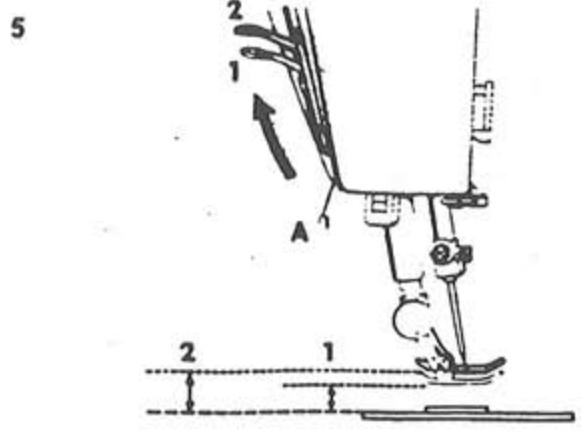

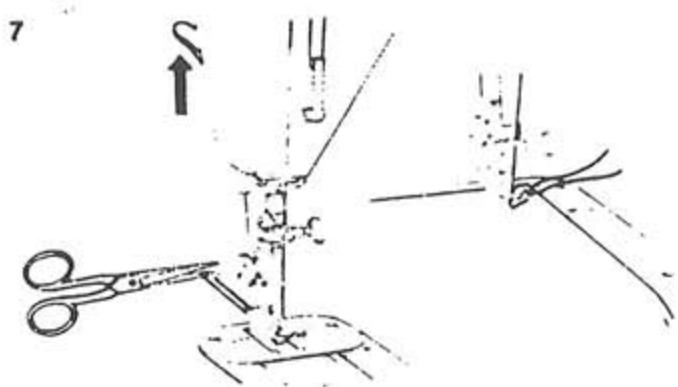

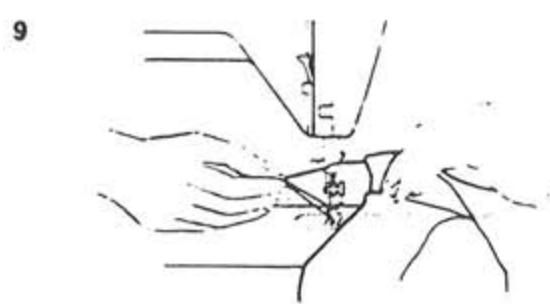

Point droit pour une couture résistante suite

5 Placer le tissu sous le pied. La plupart des tissus peuvent être placés sous le pied en soulevant le levier A jusqu'à sa position normale 1 où il se verrouille. Lorsqu'on pique des tissus très épais, plusieurs épaisseurs de tissu, ou encore avec le cercle à broder, soulever le levier du pied presseur jusqu'à la position 2, augmentant ainsi l'espace entre le pied et la plaque à aiguille. Disposer le tissu sous le pied.

• Abaisser complètement le levier du pied presseur et commencer à piquer.

6 Pour coude avec une canette nouvellement remplie. Si la couture doit partir du bord du tissu:

• Placer l'aiguille à l'extrême bord du tissu.
• Abaisser le pied et piquer. Le fil se nouera au bord du tissu.

7 Si la couture doit partir loin du bord du:

Relever le pied dans sa position plus haute. Tirer le fil en arrière sous le pied et le couper. Piquer l'aiguille à l'endroit désiré, abaisser le pied et coudre.

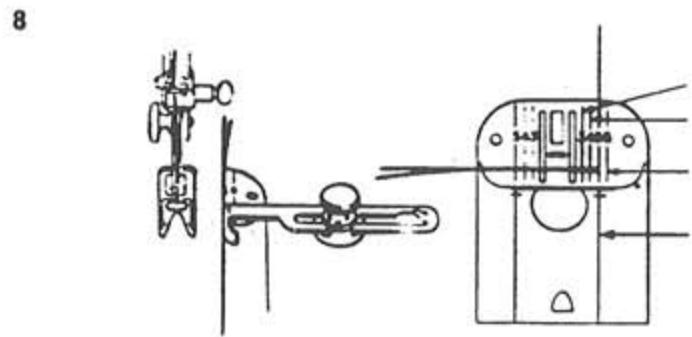

Pour maintenir une couture droite, utiliser l'une des lignes-guides gravées sur la plaque à aiguille. La ligne 5, plus communément employée, s'étend jusqu'à la plaque glissière pour plus de commodité. Pour mistrux guider le tissu sur de très grandes longueurs, utiliser le guide droit.

Pour flair une couture

Relever l'aiguille en position haute. Soulever le pied. - Retirer le tissu en le tirant vers l'arrière et couper les deux fils à l'aide du coupe-fil situé à l'arrière du levier presseur.

Si la canette se vide en cours de piqure

La plaque glissière transparente permet de mesurer le relict de fil sur la canette. Cependant, si la canette venait à se vider totalement en cours de travail, retirer le tissu, remplir la canette, remettre le tissu en place et continuer à coudre comme indiqué plus haut.

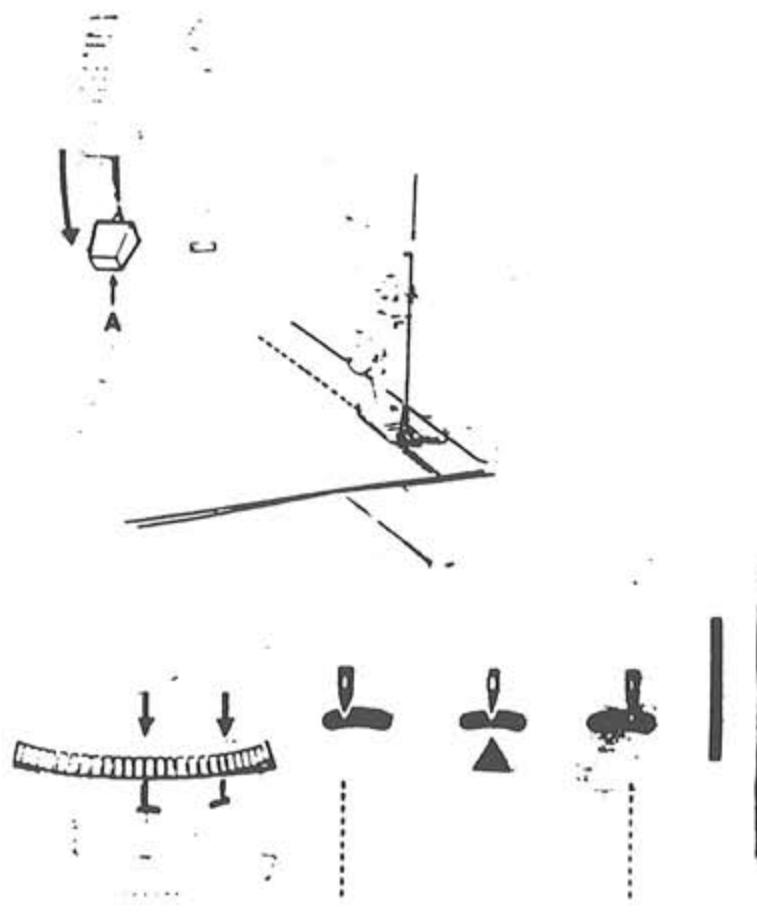

Marche arrêté

-Pour piquer en marche arrière afin de renforcer une couture, abaisser à fond le levier A de marche arrière. Il suffit de lâcher le levier pour que la machine pique à nouveau en marche avant.

Positions gauche et droite de l'aiguille

Pour réaliser des travaux de couture particuliers, il peut être nécessaire de placer une ligne de pique à gauche ou à droite du centre. Placer alors le sélecteur de position d'aiguille dans la position gauche ou droite.

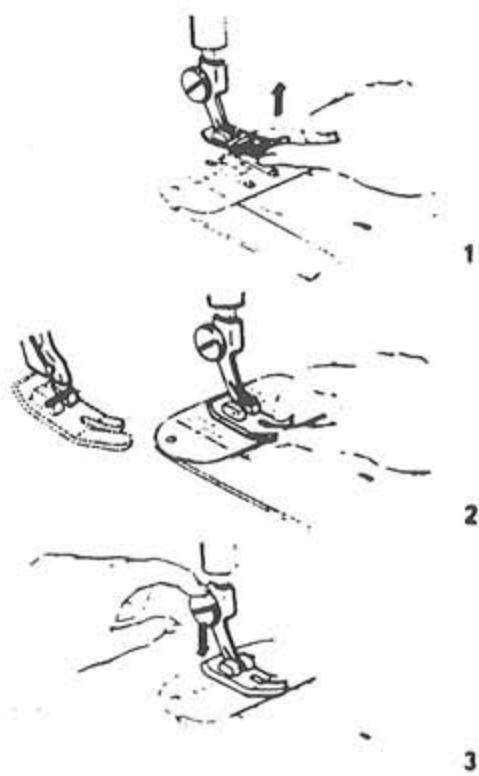

Réglage de la pression du pied

Une pression correcte est nécessaire pour entraîner le tissu doucement et régulièrement. Le réglage NORM (normal) est un réglage classique qui peut être employé pour une grande variété de tissus de différentes épaisseurs et textures. Des réglages (+) supérieur ou () inférieur à la normale sont également possibles. Quand une force de pression est nécessaire pour un tissu très épais, on peut utiliser le réglage MAX (maximum).

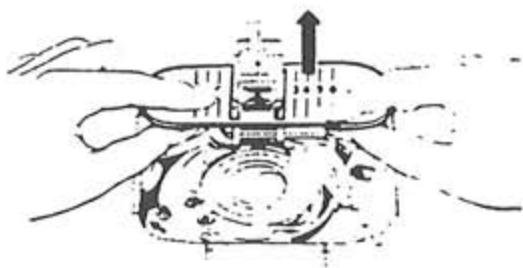

Abaisser pied avant régler la pression.

Pour augmenter la pression, tourner le cadran de NORM. Pour la réduire, tourner le cadran de NORM. Pour la reprise, placer le cadran sur

En règle générale, plus le tissu est épais, plus la pression doit être forte, et inversement.

Accessoires pour travaux de couture spatiaux

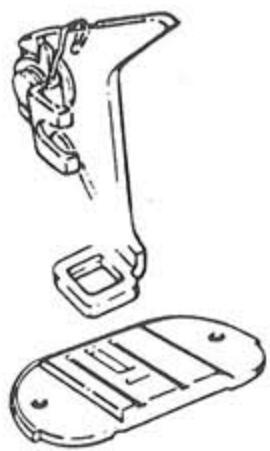

Utiliser le pied et la plaque à aiguille point droit pour les tissus fragiles ou lorsque l'ouvrage réclame un contrôle précis. Ce pied écrit permet de contrôler aisément le tissu dans le cas d'une couture incurvée ou proche du bord du tissu.

Employer en particulier ces accessoires pour :

• Une piqure précise de bords arrondis et de festons.
• Une piqûre sur des tissus délicats ou spongieux.
• Une piqure droite sur des tissus synthétiques et des tissus à mailles.

Attention: Lorsqu'on utilise le pied pour point droit et la plaque à aiguille correspondante, régler la position de l'aiguille sur et la largeur de point sur

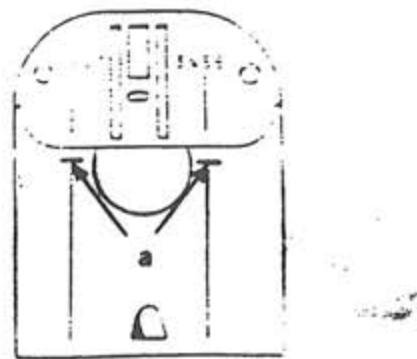

Changement de la plaque à allumage

• Relever le pied et l'aiguille en position Ouvrir la plaque glissière. Glisser les sous la plaque à aiguille et soulever.
• Placer la plaque à aiguille désirée sur les deux broches magnétiques et lâcher. La plaque à aiguille se met en place automatiquement.
• Fermer la plaque glissière.

Changement des plombs à enclenchement direct

Relever le pied et laiguille en position haute.

1 Soulever à fond vers le haut l'avant du pied et rabattre pour le libérer. 2 Centrer le pied désiré sous la tige. - Abaisser la barre du presseur pour que l'échancrure de la tige s'adapte sur la goupille. 3 Appuyer sur la vis jusqu'à ce que le pied s'enclenche sur la tige.

Les pieds boutonnières (automatique ou deux-temps), le pied point droit, le pied universel comme le pied spécial et le pied gussetteur sont tous à enclenchement direct et se changent de la même façon.

Grâce à cette méthode révolutionnaire de fauilage, l'aiguille pénètre dans le tissu une fois sur douze seulement. Ainsi, le tissu se déplace sur une longueur considérable entre chaque point. Avant de commencer la plètre, aligner le repère du support de came avec la flèche, comme illustré, en tournant le volant à main.

En fauilage rapide, la machine réalise des points de toutes longueurs allant jusqu'à 5 cm selon l'ouvrage et le tissu.

Voici quelques-uns des travaux pour lesquels le fauilage rapide est particulièrement utile:

• Assembler les pièces d'un vêtement pour un essayage.
• Marquer des lignes de couture. Bâtir des ourlets et des plis. Broder.

Réglage des sélecteurs et des accessoires

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied universel à encastrement direct Plaque à aiguille universelle - Sélecteur de modèle de point de faufilage Sélecteur de position d'air Largeur de point maximum à droite Longueur de point: 0 à 4 Tension du fil: 0 à 3 Vitesse: MIN

Préparation

Pour le fauilage rapide, désir un fil de couleur pour contraster avec le tissu sur lequel il se remarquera usément. Utiliser de préférence un coton mercerisé. Entrelacer la machine et remplir la canette selon le processus habituel.

Tension du fil d'alguille: Le fauilage rupide exige une tension légère du fil d'alguille, entre 0 et 3. Plus le point doit être long. plus la tension sera légère. Lorsque la tension est convenablement réglée, les points de fauilage allant jusqu'à 1.5 cm de long environ resteront plus dans le tissus qui se tiennent.

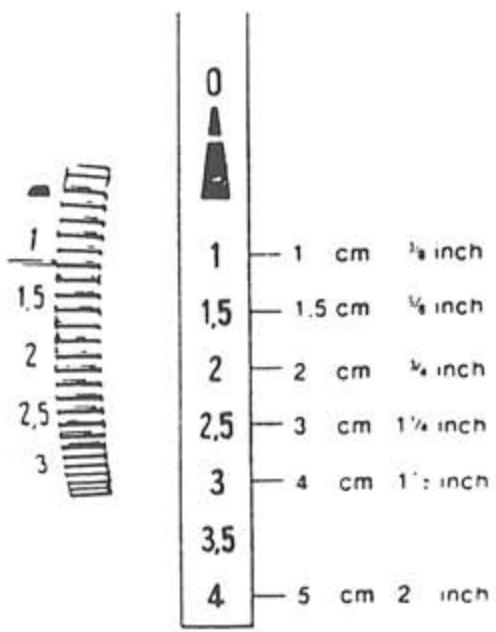

Longueur de point: Le sélecteur de longueur de point règle la longueur des points de faufilage. mais les chiffres ne correspondent plus à la longueur réelle des points. Le devin ci-contre montre la correspondance approximative entre les chiffres du sélecteur et la longueur des points de fauilage obtenus.

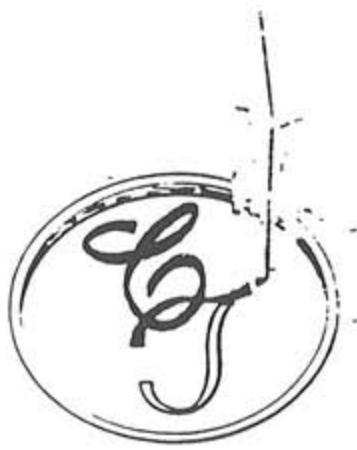

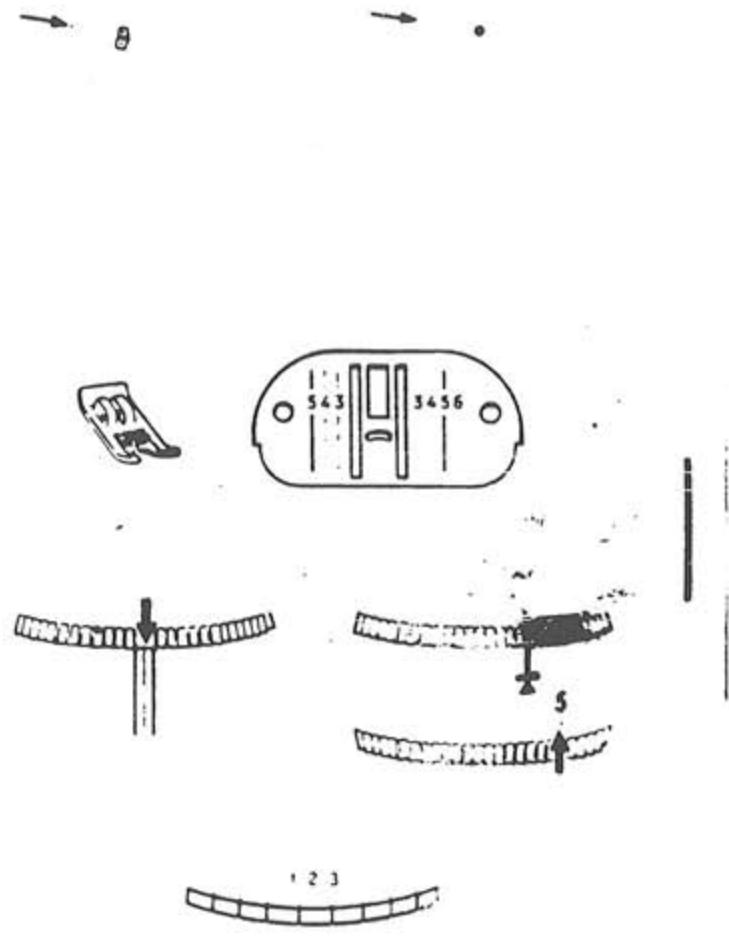

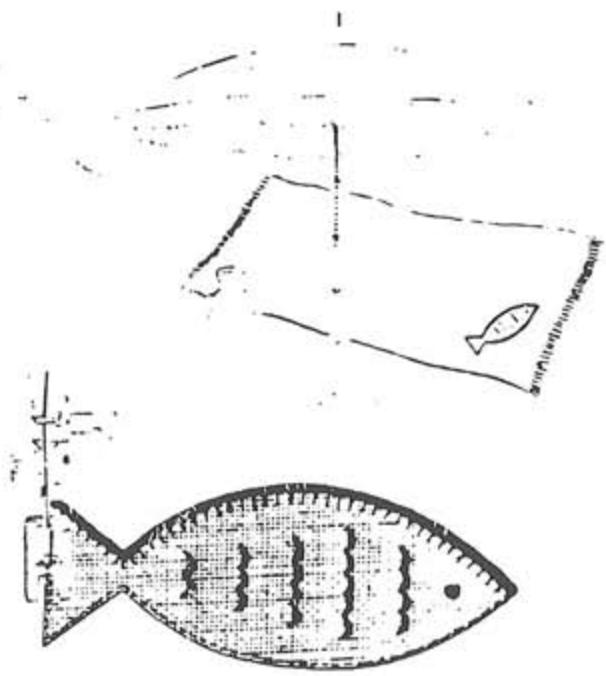

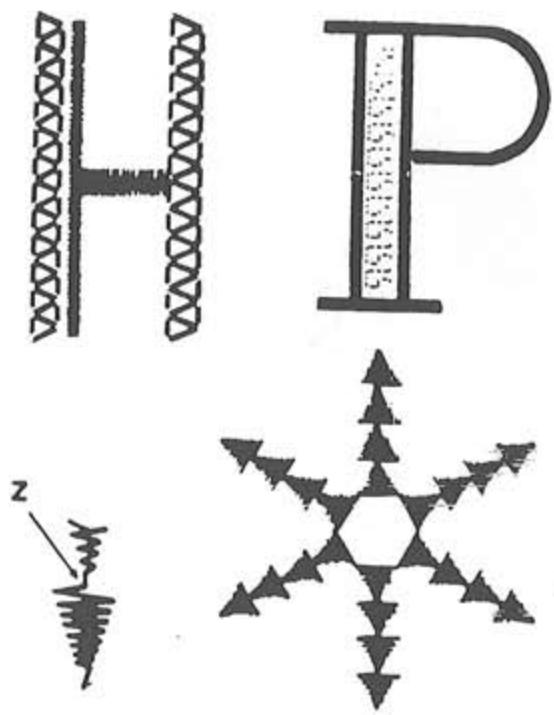

Fauillage pour broderie rapide

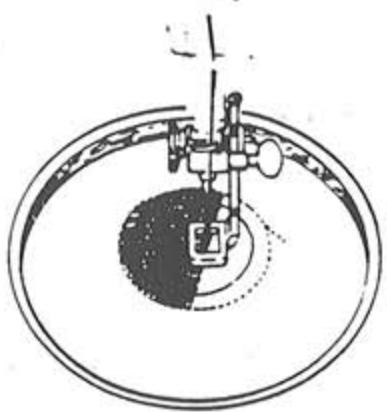

Il peut être utilisé pour la broderie à main levée dans la plaque couvre-griffe) décrite page 51. Nous en trouvons des exemples sur les pages de couverture au début à la fin de cette brochure.

Piqures provisoires

1 Regler le sélecteur de longueur de point pour un point court comme indiqué sur le croquis. Placer l'ouvrage sous l'aiguille, abaisser le pied, et faire quelques points pour placer et fixer le faufilage.

2 Régler alors le sélecteur de longue et environ 1.5 cm pour la plupart des travaux de faufilage, et continuer comme pour une pièce normale. Si les points sont très longs, il sera nécessaire de soutenir l'ouvrage à l'avant et à l'arrête de l'aiguille.

3 Pour fixer la fin du faufilage, tournez à nouveau le sélecteur pour obtenir un point court, et piquez quelques points.

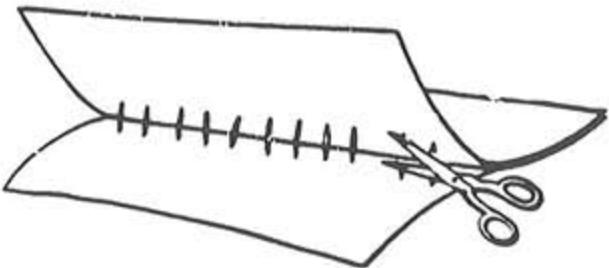

Lorsqu'une couture a été réalisée après faufilage, enlever tous les fils de bati avant de la repasser.

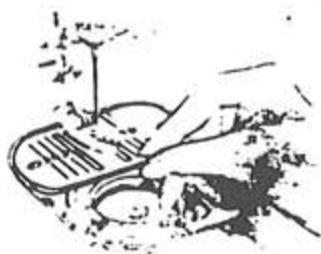

Piqures provisoires point de channette

Voici quelques-uns des ouvrages pour lesquels vous pourrez utiliser le point de chenette:

Coutures provisoires pour essais. Coutures de plis provisoires dans les rideaux et doublures qui pourraient rétrécir au lavage ou coutures pour prolonger la durée des vêtements d'enfants. Ourlets de rideaux et de draperies susceptibles d’être transformés. - Points d’arrêt pour doublures ou pour maintenir des ceintures en place. Fixation de garnitures amovibles - cols de fourrure, cols, poignets. - Découpes pour fermetures à glissière.

Quelques exemples sont illustrés page 47.

Le point de chainette a un fil se présente à l'endroit comme un point droit ordinaire, mais apparaît sur l'envers du tissu comme une série de boucles entrelacées, ainsi que le montre le croquis. Les points sont réalisés uniquement par le fil d'aiguille — un fil de canette et une canette ne sont donc pas nécessaires. Les points étant formés par un seul fil, les boucles entrelacées se défont facilement. Il suffit de tirer sur l'extrémité du fil pour défaire la ligne entière de point. Les boucles étant moins serrées que les points ordinaires, le point de chainette offre — ssi plus de souplesse.

Réglage des sélecteurs et des accessoires

Avant de déplacer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied pour point droit ou pied ganseur enclenchement direct - Plaque à aiguille point de chainette Couvercle du support de canette - Sélecteur de modèle de point: 5 - Sélecteur de position d'aiguille: Largeur de point: Longueur de point: 2 à 3 seulement

Préparation

Relever le pied et l'aiguille en position haute, ouvrir la plaque glissière, retirer la canette et la plaque aiguille. 1 Placer la plaque à aiguille point de chainette. 2 Placer le couvercle du support de canette. Refermer la plaque glissière. 3 Enfiler la machine jusqu'au point A. Ouvrir la plaque de face et passer le fil du relevé à travers le guide-fil point de chainette. Fermer la plaque de face et continuer l'enfilage de façon normale.

Pour le point de chainette, il est recommandé d'employer un coton mercerisé No 50 ou une soie à coure. Ainsi qu'une aiguille No 14.

(Suite page suivante)

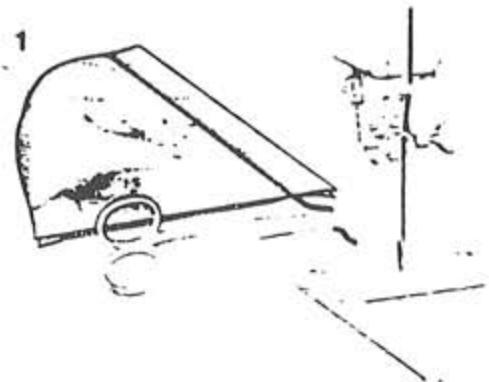

Point de chaînette suite

4 Tension du fil. Le point de chaînette demande pratiquement la même tension de fil d'arguille que le point normal. La tension étant convenablement réglée, la couture sera plate et lisse (Figure 4a) Les traces dans le tissu et les boucles serrées (Figure b) indiquent une tension trop forte. Régler alors le cadran vers un chiffre inférieur. De larges boucles irrégulières (Figure c) indiquent par contre une tension insuffisante : dans ce cas, régler le cadran à un chiffre supérieur.

Couture

Ne jamais piquer en marche arrière. Le point de chanette ne peut se réaliser qu'en marche avant.

Tourner vers soi le volant à main afin de planter l'aiguille à l'extrême bord du tissu. Abaisser le pied. Faire démarrer la machine et piquer jusqu'au bout de la couture. Continuer à piquer au-delà du bord du tissu pour former une chaîne de 2.5 à 5 cm de longueur. Relever l'aiguille.

1 Couper la chaine entre le tissu et le pied. 2 Pour commencer une nouvelle ligne de point de chaînette, relever le pied, placer le tissu devant l'aiguille. Abaisser l'aiguille ainsi que le pied, et piquer jusqu'à la fin de l'course.

Pour détacher la chaînette de la machine

Si on desire commencer une ligne au point de chainette : distance du bord du tissu ou bien lorsque on a terminé une piqure au point de chainette, la chainette peut ensuite être dégagée de la machine en procedant de la manière suivante.

Relever le pied presseur. - Tenir l'extrémité de la chainette dans la main gauche. Tourner de la main droite lentement vers soi le volant main jusqu'à ce que l'aiguille ait pénétré à fond dans le trou de la plaque à aiguille. 3 Tourner alors lentement le volant à main vers laarrière tout en tirant doucement sur la chainette qui se détachera, à mesure que l'aiguille remontera.

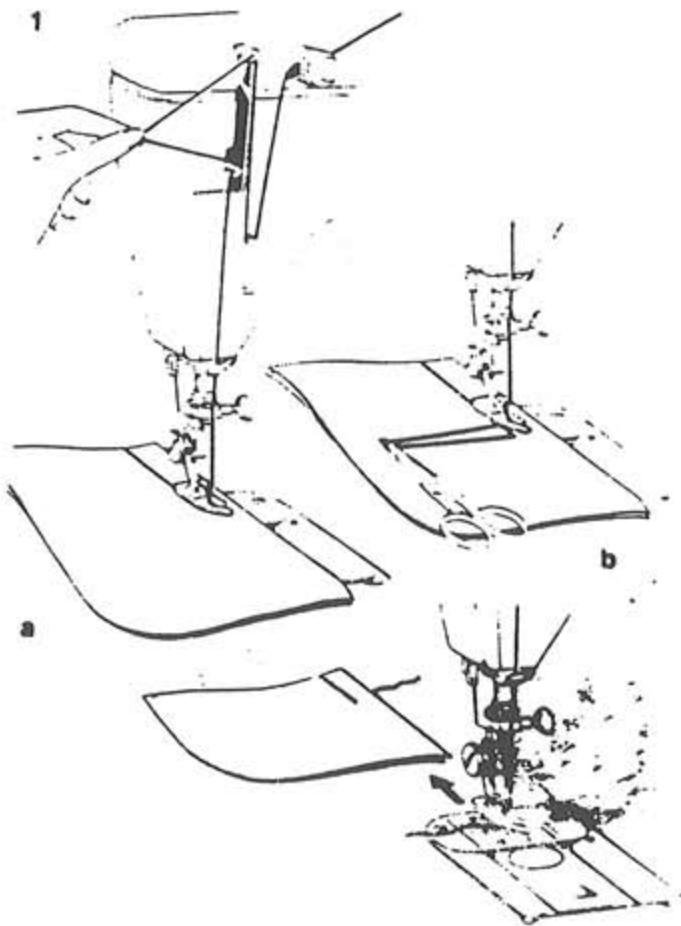

Arrêt du point de chalouette dans le tissu

On peut occasionnellement avoir besoin d'arrêter la piqûre dans le tissu.

• Stopper la machine au point voulu. Relever l'aiguille en position haute. Relever le pied presseur. a Tirer le fil à travers le releveur en formant une boucle entre ce dernier et le guide-fil point de chainette. (la) b Passer des ciseaux fins sous le pied et tirer le fil vers la gauche du pied. (1b) Couper le fil. c Dégager le tissu de la machine en le tirant directement vers l'arrière de la machine. L'extrémité du fil sera ainsi tirée sur l'envers du tissu. (1c) Pour fixer la piqure, nouer l'extrémité du fil à la main. (Figure 2.)

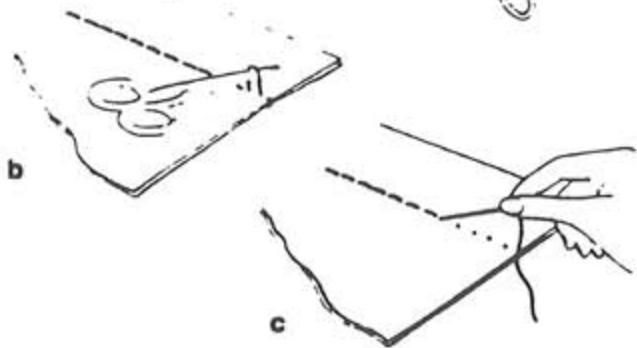

Pour défaitre la piqure du tissu

La piqûre au point de chainette peut être défaite rapidement sans laisser de traces en libérant le dernier point formé dans le tissu.

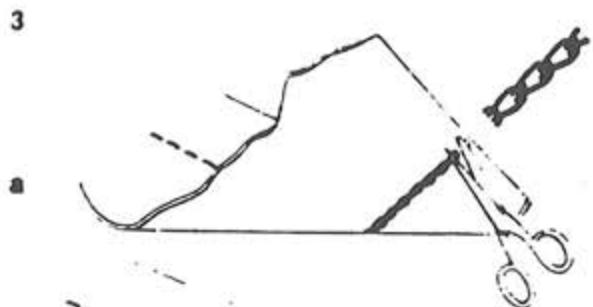

a Couper simplement la dernière boucle formée à l'envers du tissu. (3a) b Saisir l'extrémité libre du fil à partir de l'endroit du tissu. (3b) c Tirer l'extrémité du fil pour enlever toute la ligne de pièce. (3c)

Enlèvement des accessoires pour point de chainette

Dégager la chainette de la machine (se reporter page 18). Relever la aiguille en position haute. Ouvrir la plaque glissière et retirer le couvercle du support de canette. Remettre la canette et rabattre le loquet. - Changer la plaque à aiguille et le pied selon l'ouvrage que l'on désire réaliser ensuite. Ouvrir la plaque de face et retirer le fil du guide-fil point de chainette. Refermer la plaque de face.

Point zig-zag

En plus du point droit et du faufilage, la machine peut grâce à six autres cames incorporées, réaliser des dessins de points comme certains qui sont illustrés ci-dessus. Certains de ces points ont des buts pratiques, d'autres sont décoratifs.

a Point grebiche : Pour des cordures ornamentales, b Damier : Dessin decoratif realisable avec une seule aiguille ou avec une aiguille jumelée. c Feston piqué : Execute des festons régulièrement espacés. pour des coutures d'assemblage ou decoratives. d Zig-zag multiple : Pour le stoppage, les coutures d'assemblage ou de renfort. e-Zig-zag normal : Utilise pour les boutonnieres. la pose des boutons. la pique au point bourdon et le surfilage. f Point caché : Pour les ourlets et des coutures definition.

Important: Avant de manœuvrer les sélecteurs, saouer que l'aiguille est en position haute.

I Choix du modèle de point. Pousser - Tourner - Relicher.

2 Pour la pièce au point zig-zag, utiliser la plaque à aiguille universelle 2A avec : le pied universel à enclenchement direct 2B pour point zig-zag normal ou pour les autres modèles de points zig-zag ouverts c, d, o, f ; le pied special à enclenchement direct 2C pour point bourdon (voir en page 21) ou pour les modèles de points sèries a, b, e. 3 Réglage de la largeur de point : Pour executer un point zig-zag, le selecteur de largeur de point doit etre deplacé de la position point droit a une autre position situee entre 1 et 5. Plus le chiffre sera eleve, plus le zig-zag sera large. 4 Reglage de la position d'aiguille : La position de l'aiguille est choisi en tournant le cadran jusqu'à ce que la position désiree soit alignée sur le repere rouge. Généralement, on utilise la position centrale. Les positions gauche et droite servent a des travaux speciaux. Par exemple, la position gauche est utilisée pour la pose d'un bouton et pour le travail avec aiguille jumelée. On se sert également de la position gauche ou droite pour réaliser un point de croiture à gauche ou à droite de la ligne centrale avec la largeur de point reglee a 3.

5 Réglement de la longueur de point : Pour piquer au point zig-zag normal, placer le sélecteur entre 1 et 4. Avec une longueur de point située au-dessus de 1, on obtiendra des points décoratifs. 6 Réglage de la tension du fil d'aiguille : Le point zig-zag exige moins de tension du fil d'aiguille que le point droit. Faire toujours un échantillon préalable avec le tissu qui doit être utilisé. Les points doivent rester plats sur le tissu (a) sans le froncer (b). Si le tissu grince, réduire la tension du fil d'aiguille.

Point de bourdon et points décoratifs

Le point de bourdon est constitué de points zig-zag étroitement rapprochés afin de former une surface uniforme et lisse.

Pour de meilleurs résultats, employer le pied presseur spécial à enclenchement direct.

7 Pour le point de bourdon ou pour des points ornementaux, placer le sélecteur de longueur de point dans la zone

Pour régler la longueur de point : manoeuvrer le sélecteur jusqu'à ce que le trait-repère rouge vienne sous le repère et commencer à piquer lentement. Tourner doucement le sélecteur jusqu'à ce que les points se rapprochent pour donner une surface lisse.

8 Pour déterminer la tension du fil d'aiguille : le point de bourdon exige moins de tension que le point zig-zag ouvert. Plus le bourdon est large, plus la tension devra être légère.

Faire toujours un échantillon afin de déterminer la longueur de point et la tension de fil correctes. Il est parfois nécessaire de soutenir les tissus mous pour obtenir une pièce ferme. Dans ce cas, utiliser comme soutien une mousseline raide ou du linon.

Pour commencer une pièce décorative exactement au début d'un motif, voir page 22.

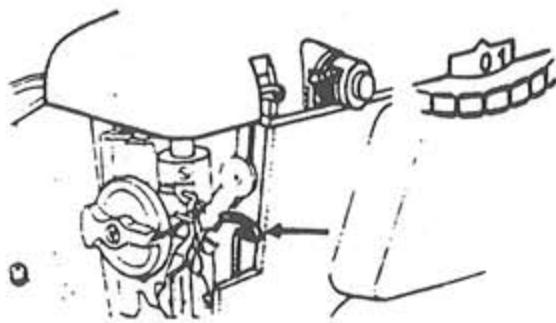

Tension du fil de canette

Le réglage effectué à l'usine est valable pour la plupart des points et n'a pas à être modifié.

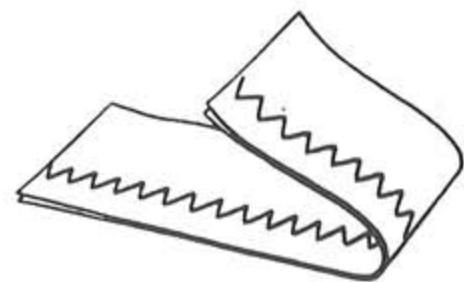

Réglage de la tension du fil de canette pour un point zig-zag ouvert équilibré

Pour obtenir un point zig-zag équilibré, les fils de la canette et de l'aiguille se doivent dans le tissu à chaque extrémité du zig-zag - (Figure 9). Si un réglage s'avère nécessaire, tourner la vis A à fond vers la gauche (sens inverse des aiguilles d'une montre), à l'aide du petit tournevis contenu dans la boîte d'accessoires.

• Placer le cadran de tension du fil d'aiguille sur 1

Piquer lentement point par point, en tournant graduellement le cadran de tension vers un chiffre supérieur jusqu'à ce que les fils de l'aiguille et de la canette se rejoignent au bout de chaque point et que la formation des points soit identique à l'envers comme à l'endroit du tissu.

La pièce terminée, replacer la vis A dans la position initiale pour couture normale, en la tournant à fond vers la droite (sens des aiguilles d'une montre).

Le croquis ci-contre montre les modèles de point ontu par les six cames simples (noires) contenues dans la boîte d'accessoires.

De gauche à droite:

1-Point de l'échelle 3-Losange plein 4-Fenon pleur

6-Croissant 11-Ruban 20-Remparts

2 Pour enlever une came

Ouvrir le couvercle - Pousser le levier A à fond en arrêté. Le maintenir fermement dans cette position et presser le levier B contre le levier A pour dégager la came. Retirer la came.

3 Permettre une came en place

Pousser à fond le levier A. Introduire la came choisie de sorte que broche C face à l'évidement D. Enfoncer fermement. - Libérer le levier A.

Réglages des sélecteurs et accessoires pour cames simples interchangeables

Largnent de manoeuvrer les sélecteurs. Assurer que l'argnent est en position haute.

Pied spécial à enclenchement direct Plaque à aiguille universelle - Sélecteur de modèle de point : Sélecteur de position d'aiguille. Largeur de point : 3 à 5 Longueur de point

Cimes ampleau double:

Pour commencer à piquer exactement au début... dessin (1). Tourner le volant à main jusqu'à ce que la flèche E rencontre la broche C. - Placer l'ouvrage et commencer à piquer.

Cames incorporees:

La came boutonnières étant en place, tourner le cinti d main jusqu'à l'alignement du point rouge F Aee Lteche E.

Les huits cames doubles interchangeables (blanches) offrent une remarquable diversité de travaux de couture. Elles réalisent des points entièrement nouveaux, en contrôlant l'entraînement du tissu qui avancera et reculera automatiquement. No 100 Pointture. A employer pour les finitions d'ourlets, pour les applications, pour assembler les pièces de patchwork. No 101 Point de Paris. Idéal pour imiter les bords picot, pour la pose et les incrustations de dentelle. No 102 Point d'épines. Ce point est particulièrement souple. Il sert pour l'incrustation de dentelle, pour des coutures extensibles.

Coutures extensibles

Les cames doubles permettent de nombreuses réalisations qui sont décrites plus loin dans cette brochure. L'une des plus importantes est l'exécution de coutures extensibles qu'exigent les tissus modernes, synthétiques et à mailles.

No 104 Clés grecques. Motif traditionnel pour applications décoratives et très utile pour les coutures à plis dans les tissus extensibles. No 105 Point d'abeille. Utile pour l'imitation d'abeille. No 107 Feuille orientale. Motif délicat, idéal pour les ouvrages ornementaux. No 109 Tourelle. Point d'une grande élasticité, très utile pour les coutures d'assemblage et de surjet en une seule opération dans les tissus extensibles ou à mailles. No 110 Tulipe. Motif floral idéal pour les cols et poignets de vêtements d'enfants.

En page 43 et 45 sont présentes les réalisations détaillées ainsi que la méthode à suivre pour obtenir les mêmes résultats.

Point zig-zag couture avec cames doubles

Pour changer une came : voir page 22.

Réglages et accessoires pour les cames doubles intégrées changeables.

Avant de manier les sélecteurs, s'assurer que l'angle est en position haute.

Pied spécial ou universel à encastrment direct Plaque à aiguille universelle Sélecteur de modèle de point Sélecteur de position de l'aiguille Largeur de point 1 à 5 Longueur de point D Équilibrage de point mort Vitesse NIM

1 Réglage de la longueur de point : lorsqu'on pique avec des cames doubles, tourner le sélecteur de longueur de point vers le bas jusqu'à D.

• Que l'on ne peut manoeuvrer le levier de marche arrière, lorsque le sélecteur est positique dans le secteur de A à D.
• Quand on a fini de coudre avec des personnes doubles, il faut ramener le selecteur de longue durée point dans la zone numérotée en noir.

2 Réglement de la largeur du point: pour réaliser un modèle de point. Positionner le sélecteur de largeur de point entre 1 et 5. Plus le chiffre est élevé, plus le point sera large. Avec le réglage, toute largeur est retirée aux motifs et l'on obtient des points droits.

3 Réglage de l'équilibrage de point : L'équilibrage du point est normalement réalisé lorsque le repère du cadran est en face du repère situé sur le levier de marche arrière, comme indiqué sur le croquis. Quand on utilise une camc double, on peut avoir besoin de régler le mouvement et arrivée du motif pour corriger l'aspect d'un point, qu'il soit identique au motif gravé sur la camc double. Faire un échantillon avant de manoeuvrer le contrôle d'équilibrage du point. Pour effectuer une correction, procéder comme suit : Si les points sont trop espacés, tourner lentement le cadran vers le haut, tout en piquant, pour rapprocher les points de point et arriver. Si les points ont trop rapprochés, tourner doucement le cadran vers le bas, tout en piquant, pour cesser en point si anient et arriver.

4 Réglage de la tension du fil d'albédo:

• Les motifs formés de points droits, par exemple les clés grecques No 104, demandent le même réglage que le point droit normal, approximativement 3 à 4.
• Les motifs formés de points zig-zag, par exemple le point turc No 100, demandent le même réglage que le point zig-zag. Plus le point est large, plus la tension doit être légère, approximativement 1 à 3.

Faire un échantillon avec le tissu et le fil que l'on désire employer. Si le tissu grince (a), ramener la tension du fil à un chiffre inférieur jusqu'à ce que les points soient à plat sur le tissu (b).

Points combinés

On peut créer de nouveaux points fonctionnels ou décoratifs en combiné : une came incorporée avec une came simple ou une double interchangeable. On trouvera ci-dessous quelques-uns des motifs combinés que l'on peut ainsi obtenir. Il est possible de réaliser

d'autres motifs en variant la largeur et la pointe.

Vous pourrez ainsi créer de multiples combinaisons de points.

Nombre decame:

100

101

101

102

102

102

102

103

103

103

103

103

11

Sélecteur de modèlede point:

E

E

E

E

E

E

E

E

E

E

E

E

E

Sélecteur de positiond'alquête:

II

II

大

大

大

大

大

大

大

大

大

大

II

Largeur de point

2

A

5

5

5

5

5

5

5

5

5

5

2

Longueur de point:

D

D

D

D

D

D

D

D

D

D

D

D

A

*Alvêole**Ric-rac***Surjet obliqueL'emploi de cespoints estexpliquepage 43.

Boutonnières automatiques

Avec votre nouvelle machine à coudre SINGER. Vous avez le choix entre deux méthodes pour confectionner une boutonnière:

1. Boutonnière automatique pour les boutons unis ne dépassant pas 2.8 cm de diamètre.
2. Boutonnière deux-temps pour les boutons plus grands ou de forme insolite.

Avant de décider la méthode à employer, mesurer le bouton.

Réglages des sélecteurs et accessoires

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied boutonnière automatique à enclenchement fact. Came boutonnière - Sélecteur de modèle de point: - Sélecteur de position d'aiguille: rouge - Sélecteur de boutonnière: rouge Largeur de point: rouge 2 Longueur de point rouge Équilibrage de point: point mort Vitesse: MIK Tension du fil: au ch.0ix - Pression du pied: NORM

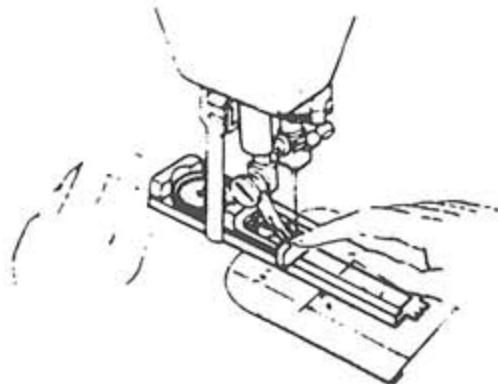

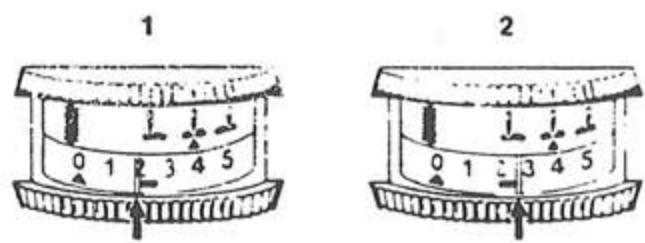

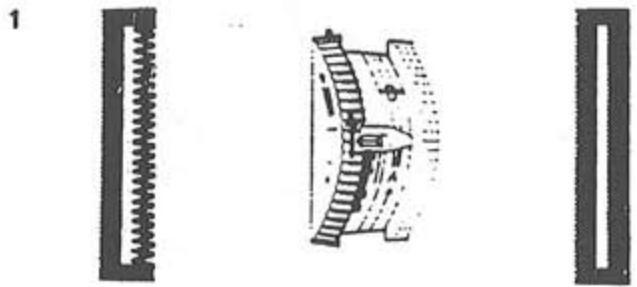

Réglage de la machine

Fixer le pied boutonnière à enclenchement direct (voir page 14). 2 Ouvrir la plaque de face et abaisser le levier magique boutonnière B. Refermer la plaque de face. 3 Introduire la came boutonnière (page 22). 4 Tourner la cage dans le sens des aiguilles d'une montre pour aligner le repère rouge gravé sur la cage avec le repère rouge placé sur le dessus de la machine. 5 Placer tous les sélecteurs sur les repères rouges. Se référer au tableau placé à l'intérieur du couvercle supérieur. 6 Régler le sélecteur de longueur de point sur B pour faire la boutonnière échantillon. Si nécessaire, augmenter la densité du bourdon en amenant le sélecteur vers A ou la réduire en l'amenant vers C. Si la boutonnière doit être piquée deux fois, réduire la densité du bourdon. 7 S'assurer que l'équilibrage de point est au point... rt

Faire toujours une boutonnière échantillon après réglage de la machine. Veillez à doubler les épaisseurs de tissu et ajouter un entoilage, si le vêtement fini en compte.

1 Placer le bouton dans le pied, faire glisser le pinceur en arrière jusqu'à ce qu'il serre le bouton. 2 Appuyer sur le selecteur de boutonnière X jusqu'à ce que le repère rouge apparaisse dans la lucarne Y. - Placer l'échantillon de tissu sous l'aiguille, abaisser le pied boutonnière et faire démarrer la machine.

Si les points grignent, c'est que le point est trop court. Relever l'aiguille et le pied boutonnière, tirer le tissu en arrière jusqu'à ce que la pique soit dégagée du pied. Abaisser à nouveau le pied. Tourner vers le bas le sélecteur de longueur de point (afin d'obtenir un point plus long) et achever la boutonnière. Pour confectionner une autre boutonnière, appuyer à nouveau sur le sélecteur de boutonnière X pour faire apparaitre le repère dans la lucarne Y. (Figure 2.) Votre machine est maintenant prête à réaliser une nouvelle boutonnière.

3 Utiliser le découpage ou des ciseaux pointus pour ouvrir la boutonnière. Placer une épingle en diagonale à chaque extrémité de la fente afin de protéger les arrêts de la boutonnière. Introduire la lame au centre de la fente menée pour la boutonnière et découper à partir de ce point. L'espace central doit être assez large pour permettre l'ouverture sans endommager les lèvres de la boutonnière. 4 La longueur de la boutonnière doit être suffisante pour permettre au bouton de glisser dans la fente sans la forcer.

Pour corriger les réglages après réalisation de la bouillonée échantillon, voir page suivante.

Correction de la boutonnière échantillon

Le tissu que l'on utilise peut réclamer des réglages légèrement différents de ceux qui ont été suggérés.

Si nécessaire, effectuer les corrections suivantes:

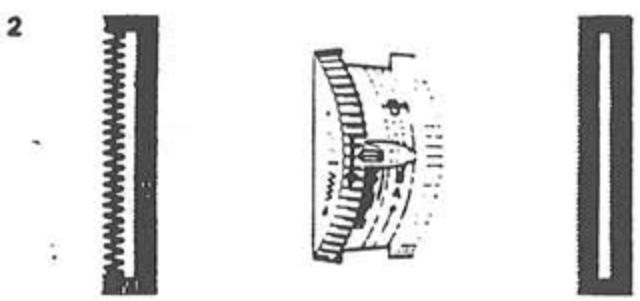

Les deux lettres de la bouton sont de densité inégale

Si la boutonnière apparait comparable au croquis I, tourner légèrement le cadran d'équilibrage de point vers le haut et faire une autre boutonnière échantillon - la densité des deux lèvres de la boutonnière devrait alors être égale.

En tournant vers le bas le cadran d'équilibrage, on ouvrira le côté droit et fermera le côté gauche. (Fig. 2)

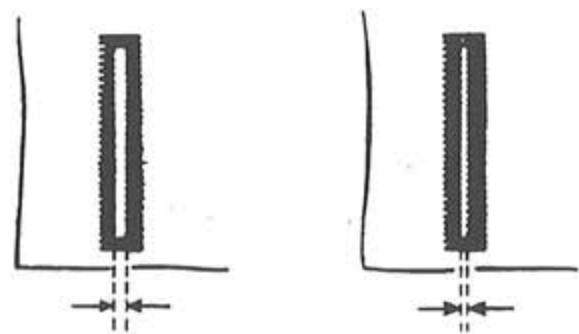

L'espace de coupe est trop étroit ou trop large

Pour modifier la largeur de l'espace de coupe, utiliser le sélecteur de largeur de point:

Pour élargir l'espace de coupe, tourner le cadran légèrement vers la gauche. 2 Pour le réduire, tourner le cadran légèrement vers la droite.

Lorsque la longueur de la boutonnière a été déterminée, le bouton peut être soit laissé sur le pied, soit retiré. Dans ce dernier cas, utilise les lignes-guides pour placer correctement le pied au début de chaque boutonnière successive.

De même, les lignes-guides peuvent être utilisées si le bouton demande un espace de coupe très long. Amener le pinceur vers l'avant d'une ou deux lignes, si nécessaire. Ainsi le bouton passera au travers de la boutonnière sans la déchirer.

Le bouton ne passe pas à travers la boutonnière échantillon. Si possible, déplacer le pinceur en avant pour obtenir la longueur supplémentaire souhaitée.

Si le pinceur est à son extrême limite et ne peut être déplacé en avant, utilise la méthode de boutonnière deux temps décrite page 31.

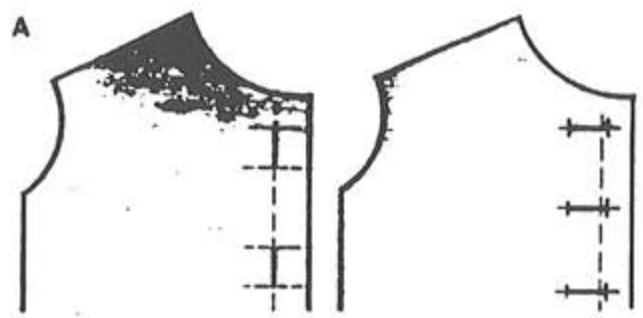

Emplacement de la boutonnière

• Des repères précis sont nécessaires pour obtenir des boutonnières à égale distance du bord du vêtement, régulièrement espacées et placées sur la trame du tissu.
• Marquer la ligne centrale A sur le vêtement. Cette ligne peut se faire à l'aide d'un faufilage à la machine ou à la main. L'espace entre cette ligne et le bord fini du vêtement doit être égal au moins aux trois quarts du diamètre du bouton.

La ligne centrale doit suivre un fil de chaîne vertical du tissu.

Faire un trace-répertoire pour chaque boutonnière.

Avec le gabarit de boutonnière, marquer le point de départ et la ligne médiane de chaque boutonnière. On peut marquer légèrement les tissus lisses à l'aide d'un crayon pointu. Utiliser une couleur opposée à celle du vêtement, mais veiller à ce que le trait ne dépasse pas la piqûre de la boutonnière. Lorsqu'on ne peut pas utiliser un crayon, à cause, par exemple, de la texture du tissu, on peut faire passer des épingles dans les fentes du gabarit. Retirer ensuite le gabarit, faufiler sur les épingles.

Boutonnières horizontales: Placer la fente du gabarit sur l'emplacement marqué, faire glisser vers le bord du vêtement. de 3 mm au à de la ligne centrale, comme illustré ci-contre.

Marquer le départ et la ligne médiane à travers les fentes du gabarit. L'ouverture de la boutonnière B doit être perpendiculaire à la ligne centrale.

Boutonnières verticales : Chaque boutonnière sera placée sur la ligne centrale du vêtement. Seul le point de départ C sera donc marqué.

Boutonnières définitives

Lorsque la boutonnière échantillon est satisfaisante, réaliser les boutonnieres définitives.

• Placer le vêtement sous le pied boutonnières, s'assurer que les repères de départ et la ligne médiane de la boutonnière sont correctement alignés sur les guide-lignes rouges gravées sur le pied. (Figure 1.) Abaisser le pied. Appuyer sur le cadran X pour que le repère rouge apparaisse dans la lucarne (Figure 2. page 27) et piquer.

Si l'on désire entourer la boutonnière d'une seconde pièce, stopper la machine quand la ligne de retard sera rejointe celle de départ. Appuyer à nouveau sur le cadran de boutonnière X et piquer. On obtiendra ainsi une boutonnière plus résistante.

Les boutonnières achevées, remettre le levier magique pour boutonnière en place, comme illustré ci-contre.

Pour retirer le pied boutonnière, tirer à fond le pied vers l'arrière et soulever.

Boutonnières automatiques suite boutonnières deux-temps

3 A

Boutonnières automatiques gansées

Les fils fins utilisés pour la broderie constituent des garnitures, parfaites pour les boutonnières. On utilise en règle générale un fin cordon perlé ou de la laine tirée.

Le pied étant soulevé, introduire une extrémité de la ganse dans la rainure gauche A à l'avant du pied houtonne. Amener la ganse derrière le pied et former une boucle sur le téton B. Ramener la ganse à l'avant du pied et introduire l'autre extrémité dans la rainure droite C. 2 Piquer la boutonnière normalement. Lorsqu'elle est achevée, retirer l'ouvrage de la machine. Maintenir d'une main l'extrémité de la boutonnière ou la ganse forme une boucle et tirer fermement les deux extrémités libres de la ganse pour amener la boucle à l'intérieur de la boutonnière. 3 Couper les extrémités de la ganse. Découper normalement la fente de la boutonnière. - Remettre en place le levier magique pour une boutonnière. (page 29.)

Boutonnières deux-temps

Les boutonnières pour boutons avant plus de 2.8 cm de diamètre ou une forme insolite peuvent être confectionnées à l'aide de la méthode deux-temps.

Réglage des sélecteurs et accessoires

Avant de manipuler les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied boutonnière deux-temps à enclenchement direct Plaque à aiguille universelle Came boutonnière - Sélecteur de modèle de point: - Sélecteur de position d'aiguille rouge - Sélecteur de boutonnière rouge Largeur de point rouge 2 Longueur de point rouge Équilibrage de point point mort Vitesse MIN Tension du fil au choix - Pression du pied NORM

Longueur de la boutonnière

La longueur de la houtonne doit être égale au du houton. plus 3 mm s'il est plat ou 5 mm si es houpe. Pour assurer que la longueur est convenable, lae houtonne echantillon.

1. Règles de la machine

Fixer le pied boutonnière à enclenchement direct (voir page 14). 2 Veiller à ce que le levier magique pour boutonnière soit dégagé. Seul le bas du levier Z doit être visible.

• Introduire la came boutonnière (page 22). 3 Tourner la came jusqu'à l'alignement du repère rouge sur la came avec le repère rouge situé sur le haut de la machine. 4 Placer tous les sélecteurs sur les repères rouges.

5 Positionner le selecteur longueur de point dans la zone rouge. Il est crucial d'utiliser le réglage B pour faire la boutonnière échantillon. On peut, selon l'épaisseur du tissu, augmenter la densité du bourdon en amenant le selecteur vers A, ou la réduire en l'amenant vers D. Si la boutonnière doit être piquée deux fois, réduire la densité du bourdon. 6 S'assurer que le cadran d'équilibrage de point est au point mort. 7 Appuyer sur le cadran boutonnière X pour faire apparaître le repère rouge dans la lucarne Y.

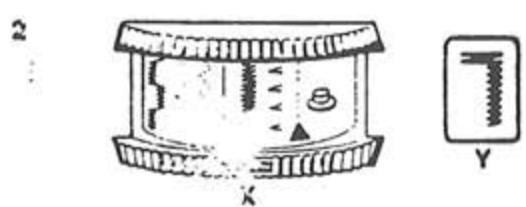

Boutonnière échantillon

Faire démarrer la machine et achever la première lèvre de la boutonnière. - Pousser à fond le levier de boutonnière Z. Le repère apparaît dans la lucarne Y. La machine est alors prête à réaliser la seconde lèvre. Faire démarrer la machine et terminer la boutonnière.

Si nécessaire, effectuer les corrections, comme indiqué page 28.

Préparation du vêtement et boutonniers définitifs

Marquer le vêtement comme indiqué page 29. Avec cette méthode, il est toutefois nécessaire de marquer les deux extrémités de chaque boutonnière. (Figure A.)

1 Placer le vêtement sous le pied boutonnières en s'assurant que les repères sur le pied sont convenablement alignés avec ceux du vêtement. Abaisser le pied. 2 Appuyer sur le cadran boutonne : x y z dre apparaitre le repère rouge dans la lucarne : y. 3 Faire démarrer la machine et achever la première lèvre de la boutonnière. Stopper la machine quand la marque de fin de la boutonnière trace sur le vêtement atteint la ligne repère horizontale gravée sur le pied boutonnière. 4 Pousser à fond le levier à boutonnières Z. Le repère apparaitra dans la lucarne Y. La machine sera alors prête à piquer la seconde lèvre. 5 Faire démarrer la machine et terminer la boutonnière. Arrêter la machine quand la piqûre chevauche légèrement le point de départ.

Pour obtenir plus de résistance, faire une seconde piqûre autour de la boutonnière en répétant le processus

Boutonnières deux-temps ganses

Les fils fins utilisés en broderie constitueront des ganses convenables pour les boutonnières. On emploie généralement un fin coton perlé ou une soie torsadée.

1 Avec le pied boutonnière en position haute. Boucler la ganse autour du téton B à l'arrière du pied presseur. Tirer vers l'avant les deux extrémités de la ganse et les maintenir.

2 Placer le vêtement sous le pied en alignant les reprises du vêtement avec ceux indiqués sur le pied. Abaisser le pied. - Tenir les extrémités de la ganse devant le pied et confectionner normalement la boutonnière. Lorsqu'elle est achevée, retirer l'ouvrage de la machine. Maintenir l'extrémité de la boutonnière ou la ganse forme une boucle et tirer les deux extrémités de la ganse pour resserrer la boucle à l'intérieur de la boutonnière. Couper les extrémités de la ganse. Découper normalement la fente de la boutonnière.

Pose des boutons

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied spécial ou un : à enclenchement direct Plaque à aiguille couv- riffes - Sélecteur de modèles -oint : Sélecteur de position à aiguille : gauche La cour de point : 0 à 4 Vit : Tension du fil : de 3 à 4 Pression du pied : NORM a

1 Placer le sélecteur de largeur de point sur Placer le bouton sous le pied et abaisser l'aiguille au centre du trou gauche. Abaisser le pied. Tourner vers soi le volant à main pour faire remonter l'aiguille au-dessus du bouton. 2 Fixer la largeur de point à 4. Continuer à tourner le volant à main jusqu'à ce que l'aiguille vienne au-dessus du trou droit du bouton. Si besoin est, corriger la largeur de point pour faire pénétrer l'aiguille dans le trou droit.

Faire six points zig-zag - ou davantage - à ce réglage et achever avec l'aiguille sur le côté gauche.

3 Pour fixer la pièce, replacer le réglage de largeur de point à et faire trois ou quatre points.

Pour former une queue de fil

Dans les tissus écais, pour manteaux ou vestes, les boutons doivent être cousus avec des queues du fil afin de rester à une distance.

Pour former une queue de fil, glisser avant de piquer une aiguille de machine à coudre sous le pied, comme illustré (Figure A). Piquer sur l'aiguille en suivant les instructions ci-dessus pour la pose normale d'un bouton. - Retirer le tissu et tirer le fil d'aiguille sous le bouton. Former une queue solide entre le bouton et le tissu en enroulant les extrémités du fil autour des fils de couture du bouton (Figure B). Nouer solidement les extrémités du fil.

Pied double entraînement

. Voire nouvelle magique à coudre SINGER est livrée avec - un nouvel accessoire révolutionnaire qui permet de réussir une pièce parfaite sur des tissus réputés difficiles à entrainer. Grace au pied double entrainement, les deux pieces de tissu ne sont pas décalées à la fin de la couture.

Les illustrations ci-contre montrent les avantages du pied double entrainment pour tous les tissus difficiles à coudre, tels que ceux dont les motifs d'impression à carreaux ou à rayures ou dont la texture exigent un assemblage parfait. (Figure A.)

Les tissus à surface lisse et brillante, à poils écais ou les tapis peuvent également être piqués aisément sans grigner ou froncer. (Figure B.)

Le velours, en particulier le velours synthétique, a tendance à glisser pendant la piqûre, de sorte qu'un côté de la couture est décalé à la fin de la piqûre. Le pied double entraînement évite cet inconvénient. (Figure C.)

Réglage des sélecteurs et accessoires

Pied double entraînement. Plaque à aiguille universelle - Sélecteur de modèle de point au CHOIX - Sélecteur de position d'aiguille Largeur de point: A5 Longueur de point: selon nécessité Vitesse: MIN Tension du fil: selon tissu - Pression du pied: NORM Plateau amovible sur machine 760

Fixation du pied double entraînement

• Desserrer la vis du pied presseur avec une pièce de monnaie et replacer le pied presseur en place sur la machine.
• Placer le pied double entrainement à l'arrêt de la machine, s'assurer que la fourche B du pied s'adapte au-dessus du pince aiguille.
• Resserrer solidement la vis du pied presseur

Préparation

Veiller à couper le tissu de manière à ce que les carreaux ou les rayures se raccordent exactement et que le tissage ou le grain du tissu soit droit. Le pied double entraînement ne corrigera pas les défauts de coupe. Dans certains cas de coutures très longues ou incurves, il peut être utile de faufiler légèrement à la main avant de piquer à la machine.

Processus

S'assurer que l'aiguille est en position haute. - Placer l'ouvrage sous le pied double entrainement, le bord du tissu venant juste recouvrir le trou de la plaque à aiguille. (Figure 1.) Abaisser le pied et piquer. Pour renforcer la couture, placer le tissu à environ 1.5 cm au-delà du trou de la plaque à aiguille. Piquer en marche arrêté jusqu'au bord, puis piquer normalement en avant.

On observera que le pied se déplace en même temps que la griffe, ce qui assure une couture parfaitement uniforme. d'égale longueur de chaque cote.

Si vous utilisez des points combinés ou si l'ensemble des carreaux ou des rayures doit être parfait, nevez un point plus court que d'habitude. Si vous utilisez des points combinés ou si l'ensemble des carreaux ou des rayures doit être parfait, prenez un point plus court que d'habitude.

Tissus lisses brillants. Vinyls. Plastiques. Imitations peau ou cuir.

Ces tissus exigent une préparation soigneuse pour la coupe et pour le montage.

Choisir pour la pique un point plus long qu'à l'accoutumée

Applications de poches, de cols, ou d'angles de couture sur les épaisseurs.

• Placer l'ouvrage à environ 1.5 cm au-delà du trou-de la plaque à aiguille.
• Piquer en marche arrière jusqu'au bord de l'ouvrage (Figure 2). Puis piquer normalement en avant.
• Exécuter quelques points en marche arrière à la fin du piqué pour renforcer la couture.

Pour piqueur de grosses épaisseurs - par exemple sur appliquer des poches ou faire des surpiques sur des impaires - utiliser la position haute du levier presseur qui facilite la mise en place de l'ouvrage sous le pied. (Figure 12)

Vinyles similicuir

Utiliser du ruban adhésif, plutôt que des épinges ou un faufilage. pour maintenir en place coutures, fermetures à glissière et ourlets pendant la piqure. - Choisir une longueur de point entre 3 et 4. Un point court pourrait couper la matière. - Piquer lentement et avec précision. Les coutures ne pourront être défaite sans laisser des traces d'aiguille dans le tissu. - Renforcer les emplacements de boutons ou de boutonnières par un entoilage. Pour les vinyles doubles, confectionner de préférence des boutonnières à bride. Pour les cols et revers pointus faire un ou deux points en diagonale de la pointe afin de laisser assez d'espace pour l'excédent de couture. (Illustration 1.)

Cirés (taffetas et toiles glacés)

• Ne pas employer d'épinges pour bâter les parties du vêtement qui seront visibles une fois achevées. Utiliser du ruban adhésif au lieu d'épinger ou de faufiler, pour maintenir les coutures, les fermetures à glissière et les ourlets en place pour la couture. Piquer avec soin et précaution. Les coutures ne pourront être défaites sans laisser de traces d'aiguille dans le tissu. Coudre avec une pression légère ( -
• Piquer les taffetas cirés avec un point assez long et utiliser des coutures fermées pour les assemblages et les ourlets. Piquer les toiles cirées avec un point de longueur moyenne : 2 à 2,5.
• On peut confectionner des boutonnières machine ou à brides dans un tissu cire. Utiliser toujours un entoilage ainsi qu'un point zig-zag légèrement plus long que celui employé habituellement pour les boutonnières pratiquées à la machine.

Tissus à poils (imitation fourrure)

• Epingler plus que faufiler les coutures. Placer les épinges à intervalles rapprochés perpendiculairement à la ligne de couture. Des épinges à tête de couleur seront plus aisées à désigner et à retirer. Piquer dans le sens du poil.
• Utiliser une longueur de point entre 2,5 et 3.
• Pendant la couture, lisser le poil avec une aiguille à repriser ou une aiguille de tapissier. pour l'écarter de l'excedent de couture. (Figure 2.) Laisser un excédent de couture de 1.5 cm, puis utilisés des petits ciseaux pour couper le poil sur toute la largeur de l'excedent, afin de réduire l'épaisseur. Piquer un galon de droit-fil de 6mm aux encolures et aux épaules pour renforcer la couture - ou piquer au point droit extensible. (Voir page 44.) Faire des oulets et les finir avec un parment ou un gros-grain pour en réduire l'épaisseur.
• Tailler le poil du pli central des pinces et faire des coutures ouvertes qui seront écrasées à la main - ou bien piquer au point zig-zag étroit, puis couper l'excedent de tissu.

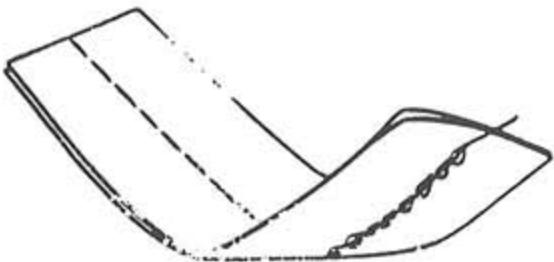

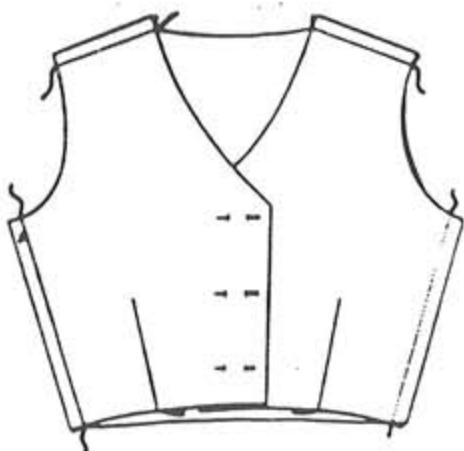

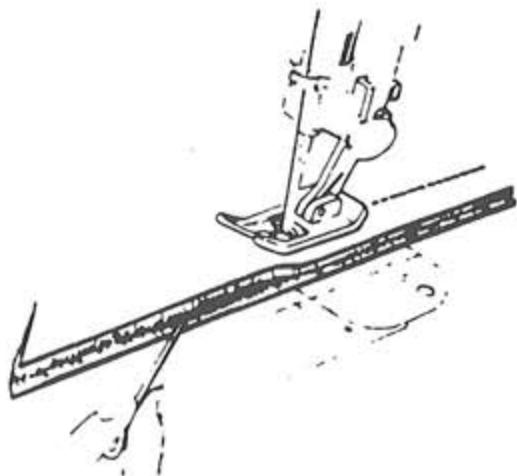

Velours et velours côtelé

• Marquer et faufiler avec un fil fin.
• Régler la pression du pied au repère (MA : moins). Employer pour la couture une aiguille 11 Catalogue 2020 et un fil fin.
• Épingler ou fauiller à la main. Puis piquer avec une tension de fil d'aiguille entre 2 et 3. Piquer tout dans le sens du poil. Les coutures particulièrement longues peuvent être fauillées à la machine au moyen d'un point zig-zag long et large. Pour piquer un velours panne, utiliser une longueur de point plus courte que la normale: 1,5 à 2.

Façonnage-tailleur

Voici une méthode rapide et simple pour marquer simultanément les lignes de couture. Les pinces et les détours d'un patron sur deux couches de tissu.

Cette méthode peut s'utiliser soit:

1 À travers un patron 2 Sur des marques à la craie ou au crayon.

Lorsqu'on utilise un patron, il ne peut servir qu'une fois. Car le papier se déchire quand on retire le patron du tissu.

Avant de déplacer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied universet a enclenchement direct Plaque a aiguille universelle - Selecteur de modèle de point: - Selecteur de position d'aiguille: Largeur depoint: Longueur de point 4 Tension du fil: 0 - Pression du pied Filmerceris60 Aiguille No 14

Enfiler normalement la machine jusqu'au levier relevant de fil. Ouvrir la plaque de face et passer le fil dans le guide-fil point de chainette. Refermer la plaque de face. Continuer normalement l'enfilage. - Guider soigneusement l'ouvrage pendant la piqure pour éviter que le patron ne se fronce dans le tissu - particulièrement dans les parties incurvées comme les emmanchures et l'encolure. Retirer le patron. Tirer doucement. pour les séparer, les deux couche de tissu. Couper au centre les longues boucles de piqure

Ce travail a changé. Se rappeler qu'il faut tous les jours retirer le fil du guide-tissu point de chainette et ramener la tension du fil d'aiguille à sa position normale.

Important: Le fauilage tailleur doit toujours être retiré après essayage et avant la pièce définitive.

BAtI au point de chainette

On épargne temps et efforts en employant le point de chainette pour fauiller les différentes parties d'un vêtement pour les essayages. La fermeté du point assure la précision dans l'essayage, et les points peuvent néanmoins être défaits en quelques secondes si des rectifications sont nécessaires. Cette méthode se prête particulièrement au travail sur des lainages et sur des tissus ou les marques d'aiguille ne leur laissent aucune trace.

Fauillage à l'aide d'épingles

C'est un gain de temps pour les coutures au point droit dans des tissus faciles à travailler. On peut se servir d'épinges fines que l'on place perpendiculairement à la piqure. Veiller à ce que la prise de tissu ne dépasse pas les deux côtés du pied. Ne jamais placer les épingle sur l'envers du tissu en contact avec la griffe.

Coins à angles droits

Deux lignes croisées gravées sur la plaque glissière (a) permettent de piquer un angle droit à 1.5 cm du bord du tissu sans avoir besoin de mesure ou de marque.

• Aligner le tissu sur la ligne-guide. Ralentir la vitesse de la machine aux abords de l'angle.
• Stopper la machine, aiguille piquée dans le tissu, lorsque le bord de celui-ci atteint la ligne transversale comme illustré ci-contre.
• Soulever le pied et faire pivoter le tissu sur l'aiguille, en amenant le bord du tissu sur la ligne-guide 5.
• Abaisser le pied et piquer dans la nouvelle direction.

Coutures rabattues fig.3

Avant de manoeuvrer les secteurs, s'assurer que l'aiguille est en position haute.

Pied universel à enclenchement direct Plaque à aiguille universelle - Sélecteur de modèle de point: - Sélecteur de position d'aiguille: Largeur de point: 0 (2 à 2,5 pour coutures rabattues) Longueur de point 1 à 2 selon le tissu Vitesse: MIN Tension du fil: 1 à 3 - Pression du pied: NORM

Coutures dans la lingerie

Avec le point zig-zag, on peut réaliser dans la lingerie une couture à la fois souple et résistante. Il convient en particulier aux coutures sur le biais.

Piquer au point droit sur l'envers. Largeur de point : Ecraser-au fer les deux excédents de couture, dans le même sens. - À l'endroit, surpiquer au point zig-zag, largeur de point 2. en laissant laiguille pénétrer alternativement sur la ligne de couture et dans son épaisseur.

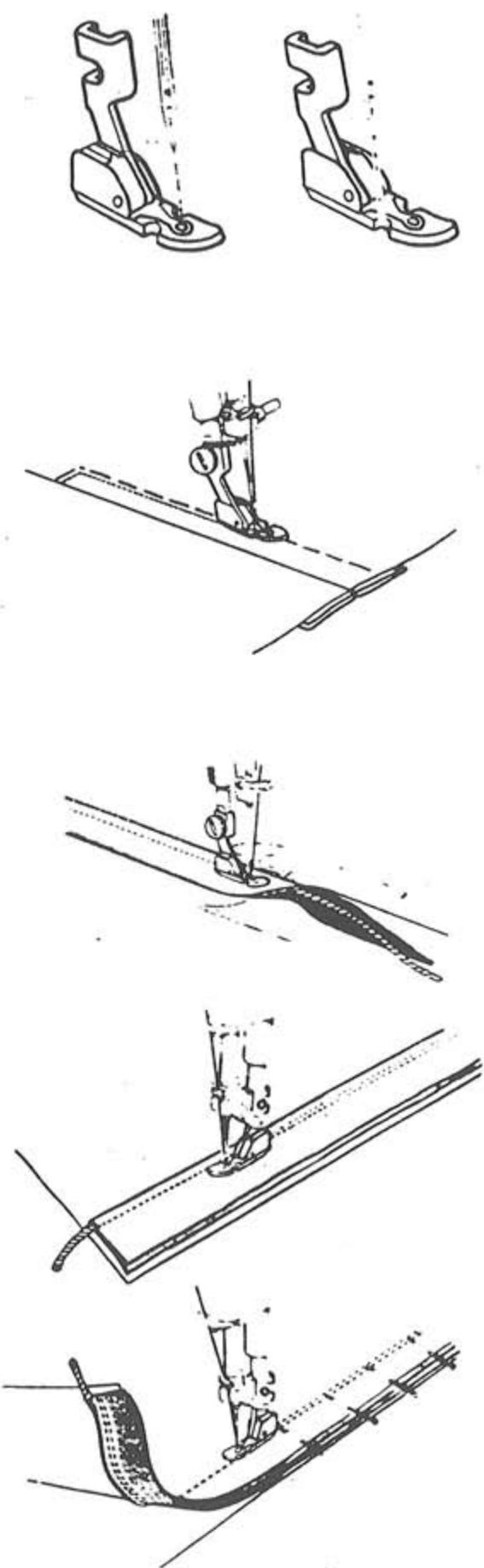

Coutures rabattues

Le point zig-zag donne de la force et de la résistance aux coutures rabattues.

• Piquer sur l'endroit du tissu en prévoyant un large excédent de couture. Écraser au fer d'un seul côté l'excédent de couture. Couper l'excédent de couture de dessous à la moitié de sa largeur.
• Retourner l'excédent de couture de l'endroit sur le bord coupé et surpiquer.

Pose de fermeture à glissière

Cette pose dépend du genre de vêtement et de l'emplacement de la fermeture à glissière. Avec le pied ganseur enclenchement direct, il est facile de piquer une couture uniforme près de la fermeture à glissière. Ce pied permet également d'incruster une fermeture à glissière invisible car il permet de placer la pièce tout près des dents de l'fermeture.

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied ganseur à enclenchement direct Plaque à aiguille pour point droit - Sélecteur de modèle de point: ! e Sélecteur de position d'aiguille: Largeur de point: Longueur de point:2a3 Vitesse: MIN Tension du fil: selon tissu Pression du pied: NORM

Fixation du pied ganseur

Ce pied peut être utilisé soit à droite soit à gauche de la guille - selon le côté où se trouve le gros de l'ouvrage.

Coutures ganées

Le pied ganser convient également pour la réalisation et la pose de coutures gansées. La couture gansée est une couture de finition décorative pour les housses, les vêtements d'enfants, les blouses et la lingerie.

Avant de manœuvrer les sélecteurs. Assurer que l'aiguille est en position haute.

Pied ganseur à enclenchement direct Plaque à aiguille pour point droit Sélecteur de modèle de point Sélecteur de position d'angle Largeur de point Longueur de point Adjustement supérieur à la normale

Confection du passepoil

Fixer le pied ganseur à gauche de laiguille. Plier en deux une bande de tissu découpé dans le bas sur une ganse de la longueur désirée. Abaisser le pied. Piquer près de la ganse en tirant doucement sur la bande à l'avant et à l'arrière du pied.

Fixer le pied ganseur à droite de laiguille. pour que le gros du tissu tombe à gauche.

Piquer le passepoil sur le côté droit d'une des deux épaisseurs du tissu. Guider le pied contre la ganse sans trop la serrer.

• Placer le passepoil ainsi fixé au-dessus de la seconde épaisseur de tissu. Épingler ou faufiler ensemble les deux épaisseurs. Placer l'ouvrage sous le pied. avec la première pièce sur le dessus, car elle servira de guide. Et cette fois, piquer avec le pied aussi près que possible de la ganse.

Pour plier les tissus à mailles et les tissus extensibles

Pour piquer des tissus extensibles, à mailles, tricots ou jersey, utilisez de préférence un point extensible. Une grande variété de points est à votre disposition, dont un point de fauilage souple, réalisable avec les accessoires pour point de chainette. Vous pouvez donc désirer exactement celui qui

convient au tissu et à l'ouvrage. Le tableau ci-dessous vous aidera à faire ce choix. Rappelez-vous d'employer toujours une aiguille à bande jaune Catalogue 2045 pour piquer un tissu synthétique ou un tissu à mailles.

Point	Utilisation
Point droit extensible Cames doubles 102, 107 Largeur de point	Coutures droites extensibles ouvertes ou fermées - confection de vétements de bain ou de ski - fixation de manches, soufflets ou poches - surpières - coutures de renfort - racommodage.
Point d'éplines Came double 102	Coutures de maillots de bain - pose de dentelle - coutures dans la lingerie et gaines.
Clés précues Came double 104	Coutures rabattues sur jersey extensible ou tissu éponge pour vétements de plage.
Feuille orientale Came double 107	Coutures surjetées dans les tissus épais tricot ou éponge - montage de chandelier - pose d'élastique ou de dentelle extensible - finitionne- de couture, d'ourlet et de bords.
Tourelle Came double 109	Pour coutures et surjets extensibles dans les vétements de sport, tricots, pantalons, réalisés en une seule opération.
Alveole Mouf combiné	Idéal pour la pose ou le renforcement d'un elastique.
Ric-rac Mouif combiné	Couture extensible pour tissus épais et applications de surpières réversibles.
Surjet oblique Motif combiné	Utilisé pour assembler des coutures étroites en une seule opération.
Zig-zag simple Came incorporee	Coutures extensibles tous genres - coutures dans la lingerie - pose d'extra-fort - cordures et elastiques.
Zig-zag multiple Came incorporee	Pose d'élastique et de dentelle extensible - confection de lingerie et de maillots de bain - couture de ceinture - finitions de couture.
Point caché Came incorporee	Ourlet extensible au point caché - finition de coutures surjetées - ourlets coquille et lingerie.
Point de chainette	FaufilageSouple.

Coutures extensibles

Les tissus modernes exigent des techniques de couture nouvelles, la mode actuelle réclame de nouvelles méthodes de réalisation.

Votre machine à coudre SINGER possède la gamme la plus complète de points extensibles, ayant chacun des applications particulières.

D'une façon générale, ces nouveaux points peuvent se diviser en deux groupes:

a points fonctionnels pour la couture et la confection de vêtements. b points décoratifs pour mettre en valeur et renforcer les vêtements.

Points droits extensibles

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied universel ou pied pour point droit à enclenchement direct - Plaque à aiguille universelle ou pour point droit - Sélecteur de modèle de point: Came double No 102 ou 107 - Sélecteur de position d'aiguille: Largeur de point: Longueur de point D Vitesse: MIM Aiguille à bande jaune Cat. 2045

Utiliser ce point seulement pour les parties de l'ouvrage où une force de tension doit s'exercer sur la couture : emmanchures, empêchements du dos, ou pour la confection de vêtements d'enfants, ou de sport.

L'ouvrage doit être parfaitement ajusté avant d'être cousu réellement, car il est relativement difficile de défacer un point extensible, ou l'aiguille pique trois fois la quantité normale de fil. Il faut donc tenir compte du fait que le tissu peut être abimé lorsqu'on le découd, en raison des points supplémentaires de la pique extensible.

Pour renforcer une couture avec une bande d'extrajust si la partie à renforcer est arrondie ou en opposition avec le tissage - fixer la bande de renfort avec un point droit normal avant d'effectuer la couture avec un point extensible.

Pour guider et soutenir le tissu

La plupart des tissus extensibles ont besoin d'être guidés à l'avant du pied seulement. Laisser simplement la machine entraîner le tissu pour piquer des points qui donneront de l'élasticité à la couture.

Certains tissus exigent pourtant un soutien pendant la pique

Si vous piquez un tricot synthétique, exercez une tension légère sur le tissu en avant et en arrière du pied pendant la piqure (Figure 1.) Si vous piquez un tissu élastique, une dentelle extensible ou un tissu particulièrement élastique, exercez une force/tension en avant et en arrière du pied pour tenir la couture durant la piqûre. (Figure 2.)

Coutures incurvées

• On peut réaliser facilement et rapidement des coutures incurvées, en utilisant le guide-droit, comme illustré ci-contre. Le guide sera fixé selon l'angle désiré, pour que le bord du tissu serve de guide.
• Un point court donnera plus de résistance et plus de souplesse à la couture. Si l'on désire, par exemple, une longueur de point de 1.5 cm pour les coutures droites, on prévoira une longueur de 1 à 1.5 cm pour piquer une couture incurve dans le même ouvrage. Pour un contrôle plus précis, utiliser le pied et la plaque à aiguille pour point droit.

Pinces

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied universel ou pied pour point droit à enclenchement direct Plaque à aiguille universelle ou plaque pour point droit - Sélecteur de modèle de point: Sélecteur de position d'aiguille: Largeur de point:

Pince à un fil

Grâce à la touche magique, on peut éviter d'avoir à nouer les extrémités du fil, en utilisant la nouvelle « pine à un fil ». Cette méthode est particulièrement efficace pour les pincees dans les tissus finiront la transparence exige une finition nette. Elle est également utile pour les pincees faibles sur l'endroit d'un vêtement, comme garniture.

• Remplir une canette vide avec assez de fil pour confectionner une pince : habituellement 80 à 90 cm de fil suffisent. Fermer la plaque glissière et amener l'aiguille contre le bord du tissu, à la pointe de la pince, bâtie ou épinglée.
• Abaisser le pied et piquer avec soin. Vers l'extrémité large de la pince.

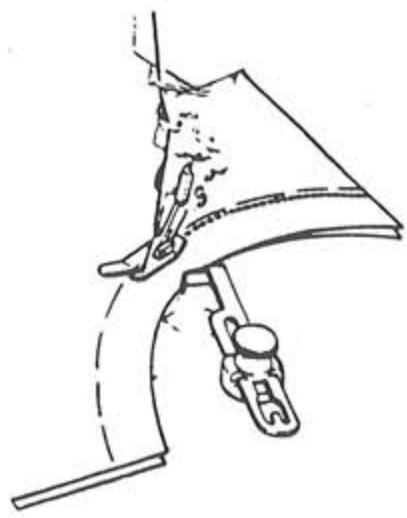

Pince dans les entoilages

Pied spécial à enclenchement direct Plaque à aiguille universelle - Sélecteur de modèle de point: 1 ou 3 - Sélecteur de position d'aiguille: Largeur du point: 5 Longueur du point: 1 cm environ ou selon tissu

Avec le point zig-zag, les entoilages peuvent être guilbés sans épaisseur.

1 Couper la pince au ras de la ligne de piqure. 2 Rapprocher les bords vifs et épingler sur un calque de renfort. 3 Piquer en renforçant les extrémités par un point plus serré.

Couture professionnelle suite

3 <

Ourlets au point caché

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied universel à encastrage direct Plaque à aiguille universelle - Sélecteur de modèle de point: - Sélecteur de position d'aiguille: Largeur de point: 1 à 4 Longueur de point 2 à 4 Guide point caché

Le point caché permet de réaliser des ourletés résistantes et pratiquement invisibles. Il convient particulièrement aux coutures droites ou légèrement arrondies. Les ourletés garnis d'extra-fort, bords ou retournés, peuvent être réalisés au point caché avec la même facilité.

1 Soulever le pied, desserrer la vis, et glisser le guide point caché entre la vis et le talon du pied. S'assurer que l'embase du guide laisse dégagée la plaque, glissière de l'avant du pied. Resserrer la vis. 2 Préparer normalement l'ourlet. Il est conseillé de la bâter. Placer le faulding à 1 cm au moins en deça du bord de l'ourlet pour éviter d'accrocher piquant, la collerette du guide. 3 En plaçant au-dessus l'envers du tissu, replier l'ourlet en formant un pli souple à environ 6 mm du bord supérieur de l'ourlet. Ecraser à la main. 4 Placer l'ourlet sous le pied, le pli souple contre la paroi du guide. S'assurer que la collerette du guide est, comme illustré, entre le pli souple et le haut de l'ourlet. 5 Abaisser le pied, piquer de sorte que les points droits tombent sur le bord de l'ourlet et que les points zig-zag percent le pli coulé de l'ouvrage. Rectifier, si besoin est, la largeur du point. Tout en piquant, guider le bord de l'ourlet suivant une ligne droite et maintenir le pli coulé régulièrement contre la paroi du guide.

Finitions de coutures

Le point zig-zag ou le point zig-zag multiple 3 conviennent bien aux finitions. Le point zig-zag multiple est recommandé pour les lainages à mailles lâches.

• Choisir le modèle de point le mieux adapté au tissu. Fixer la longueur et la largeur de point permettant d'obtenir le point le plus ouvert possible qui maintiendra le bord du tissu, sans le durcir.
• Placer la pièce près du bord de l'excedent de l'couture

Coutures surjétées

• Les tissus extensibles peuvent être cousus et finis en une seule opération, grâce au point de surjet extensible obtenu avec les cames 107 ou 109. Ce point est particulièrement recommandé pour les coutures d'assemblage de vêtements de sport.

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

• Pied spécial à enclenchement direct ou pied double entrainement
• Plaque à aiguille universelle
• Sélecteur de méthode de point : ②
• Camé double No 107 ou 108
• Sélecteur de position d'aiguille: ①
• Largeur de point: ⑤
• Équilibrage de point: point mort
• Vitesse: MIN
• Aiguille à bande jaune, Cat. 2045

Processus (figure 1)

Faire un échantillon dans le tissu qui sera utilisé pour déterminer si une couture surjetée convientrialment à la finition du vêtement. Régler le cadran d'équilibrage de point et la tension du fil selon le tissu. Utiliser une aiguille à bande jaune pour les tricots synthétiques. Couper et essayer néo emont le vetelement en laissant un excédent de coue-1.5cm. Baur la ligne de couture. Couper uniformément excédents de couture a: cm au plus de la ligne de bai. - Placer l'ouvrage sous le pied, de sorte que les points droits tombent sur la ligne de bati et que les points zig-zag tombent sur le bord du tissu.

Assemblages au point de surjet

Cette finition convient aux tissus à mailles élastiques, aux tricots fins et aux tissus qui bouclent ou s'eraillent.

Processus (figure 2)

Faire un échantillon. Couper et ajuster le vêtement en laissant un excédent de 1.5 cm pour la couture. Bâtir la ligne de couture. - Placer l'ouvrage sous le pied et piquer en sorte que les points sur le côté gauche du motif pénètrent dans la ligne de bâti.

Écraser au fer et rafraîchir l'excédent de tissu pour obtenir une couture étroite. Si la couture pompt le vétement, éviter d'en réduire la largeur

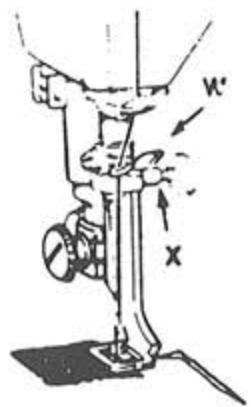

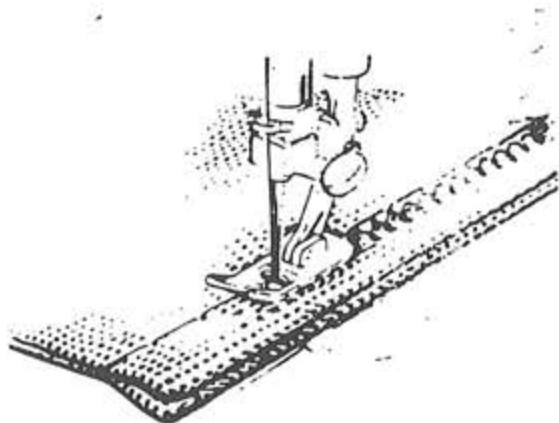

Fonctions pour ourlets et parements (figure 3)

La finition des bords d'ourlets ou de parements avec la came directrice No 107 réduit leur épaisseur et conserve du tissu sa souplesse.

Faire un échantillon. - Placer la piqure à 1.5 cm de l'ourlet ou du parment Ecraser au fer après avoir pique et couper l'excedent de tissu pres de la ligne de pique.

Reprise

Une reprise rapide peut être effectuée sans accessions spéciaux.

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied universel à enclenchement direct Plaque à aiguille universelle - Sélecteur de point: - Sélecteur de position d'aiguille: Largeur de point Longueur de point: 1 à 2 Vitesse: MIN Pression du pied:

• Renforcer la zone à repriser en bâtant une petite pièce de mousseline sur l'envers de l'étoffe.
• Placer l'ouvrage sous le pied, abaisser celui-ci et piquer en tirant doucement le tissu alternativement vers l'arrière, puis vers l'avant. Continuer ce mouvement de va-et-vient en recouvrant la surface à repriser de lignes de piqûres parallèles. Répéter l'opération en recouvrant la surface de lignes transversales.

Les accrocs peuvent être raccommodés à l'aide du point zig-zag multiple. Placer le cadran de pressionur NORM. Réduire la longueur de point aux extrémités angles pour renforcer la reprise.

Reprise avec le pied repriseur

Pour obtenir plus de précision, ou bien lorsque la surface à replisser est importante, on peut employer le pied repriseur avec un cercle à droite.

Pied repriseur Plaque couvre-griffe Sélecteur de mode de point : - Sélecteur de position d'aiguille : Largeur de point : Longueur de point O Vitesse MIN Tension du fil de 3 à 4 - Pression du pied : MAX

• Placer la plaque couvre-griffe. Fixer le pied repriseur en plaçant le bras W au-dessus de la vis X du pince-aiguille.
• Rafraîchir les bords vifs de la surface à reprises. Éventuellement, utiliser un tissu de renfort. Tendre la surface à reprises au centre du cercle à broder. Glisser l'ouvrage sous l'aiguille et abaisser le pied.
• Tendre le fil d'aiguille de la main gauche sans le tendre, tourner vers soi le volant à main pour faire remonter le fil de chainette à travers le tissu. Maintenir les deux extrémités de fil et descendre l'aiguille dans le tissu pour commencer à piquer. Cerner la surface à reprendre à de grands points. Reprendre en déplaçant le cercle en diagonale de bas en haut et de haut en bas, en veillant à réaliser de piqures étroitement rapprochées et parallèles.

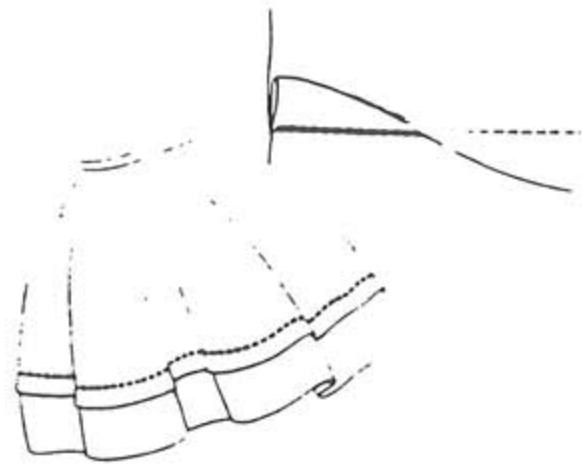

Plis de durée ou de rétrécissement

Des plis sont parfois très utiles dans la confection des rideaux. Des voilages risquant de rétrécir au lavage, ou des vêtements d'enfants en prévision de leur croissance. L'allongement ultérieur est grandement facilité si les plis sont piqués au point de chainette. Il suffit alors de défaire la dernière boucle de la chaine formée à l'envers et de tirer sur la pièce. (Page 19.)

Brides de ceinture et chainettes d'arrêt

Les chainettes d'arrêt et les brides de ceinture qui, faites à la main, demandent beaucoup de temps, peuvent être rapidement exécutées au point de chainette. Pour réaliser une chainette, placer le premier point dans le tissu. Piquer hors du tissu et continuer jusqu'à obtention d'une longueur de chainette suffisante. Enfiler la chainette dans une aiguille à broder ou à repriser et la fixer au vêtement. La longueur de point 2 est recommandée.

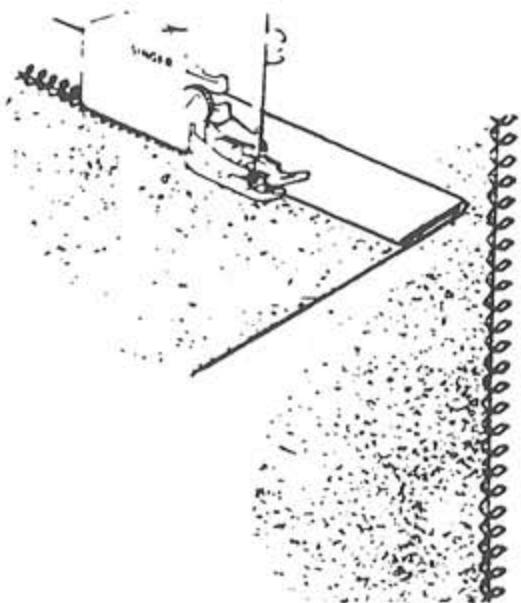

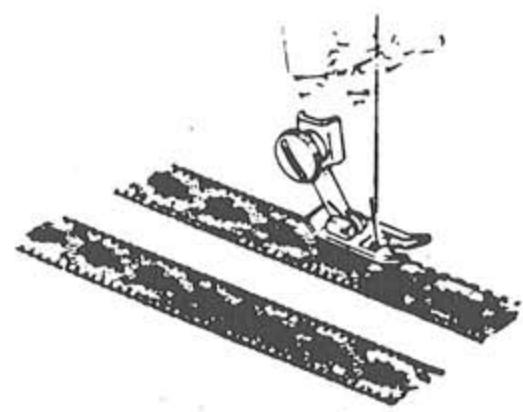

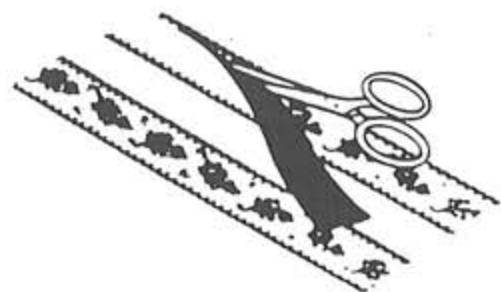

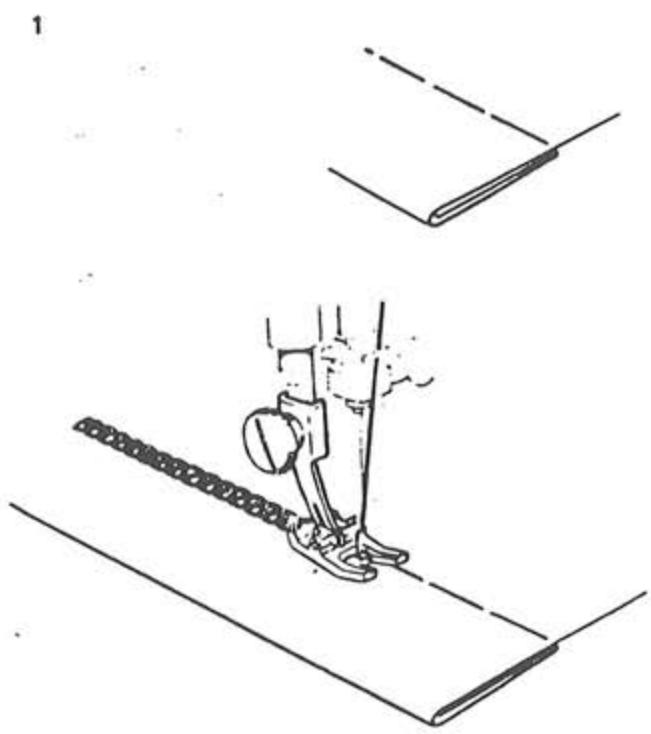

Bordure de couverture

On peut rendre à une couverture l'aspect du neuf en remplaçant sa bordure. Il est possible pour cela d'employer un point zig-zag normal ou multiple. La came double no 107 convient particulièrement car elle réalise un point à la fois résistant et décoratif.

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied double entrainment Plaque à aiguille universelle - Sélecteur de modèle de point : au besoin (voir ci-dessus) Sélecteur de position d'aiguille : Largeur de point : 5 Longueur de point 1 à 4 pour cames directrices mages

• Faire d'abord un échantillon pour déterminer le réglage de point convenable. Si l'on utilise une lame double, souvent d'équilibrer le dessin en ajustant si nécessaire le contrôle d'équilibrage de point. Retirer l'ancienne bordure et bâtit solidement la nouvelle à la main. Piquer, retirer le fil de bâti.

Ourlet au point tacр

Avant de manoeuvrer les sélecteurs, sussurer que laigui est en position haute.

Pied spécial à encastrement direct - Plaque à aiguille universelle - Sélecteur de modèle de point: Came double No 100 - Sélecteur de position d'aiguille: Largeur de point: 3 à 5 Longueur de point: D Équilibrage de point: point mort Vitesse: MIN Tension du fil: 1 à 3

Utiliser une aiguille WING 705 et un fil fin. - Plier et fauiller un double ourlet de la largeur désirée en suivant la trame ou la chaine du tissu. Bâtir une ligne repère sur l'endetroit du tissu juste audessus du bord supérieur de l'ourlet. - Placer l'ouvrage, à l'endetroit sous le pied, l'ourlet étant à gauche de l'aiguille. - Abaiser le pied et piquer en guidant les 1.4e l'ourlet sous laiguille en sorte que les points de 2.5tombent au bord de l'ourlet dans la simple 3.6te tissu et que les points de gauche penêuren 7.7re paisseur de l'ourlet. (Figure 1.)

Incrustation de dentelle

Les incrustations de dentelle ajoutent une note décorative à la lingerie féminine quand elles sont exécutées au point de Paris. Utiliser une aiguille No 18 et un fil fin mercerisé pour permettre la piqure en valeur.

Avant de manipuler les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied universel à enclenchement direct Plaque à aiguille universelle - Sélecteur de modèle de point Came double No 101 - Sélecteur de position d'aiguille: Largeur de point: 2 à 3 Longueur de point: C ou D Équilibrage de point: point mort Vitesse MIN

• Marquer la place de la dentelle sur le tissu par une rangée d'épingles et bâtr la dentelle le long de cette rangée. Returer les épingles.
• Piquer en guidant l'ouvrage sous la aiguille afin que les points droits tombent au bord de la dentelle dans le tissu et les points zig-zag à cheval sur le bord de dentelle. Couper le tissu sous la dentelle après avoir piqué les deux bords.

Jours à fils tordus

Les jours à fils tirés sont obtenus en tirant simplement des fils de trame et de chaîne du tissu et en réunissant les fils restants à l'aide d'un point décoratif. On peut pour cela employer le point de Paris. On l'utilise principalement pour agrémenter le linge de table, la lingerie, les robes.

Avant de manoeuvrer les sélecteurs, s'assurer que l'angulé est en position haute.

Pied spécial à enclenchement direct - Plaque à aiguille universelle - Sélecteur de modèle de point: Came double No 101 - Sélecteur de position d'aiguille: Largeur de point: 2 à 3 - Longueur de point D - Équilibrage de point: point mort - Vitesse: MIN

Utiliser un fil fin avec une aiguille No 18. dont les perforations rehausseront l'effet des jours. Faire un double ourlet de la largeur désirée. Plier et écraser au fer suivant la trame ou la chaîne du tissu. Bâton l'ourlet. Tirer deux ou quatre fils juste au-dessus du bord supérieur de l'ourlet. Le nombre de fils tirés dépendra du tissage et de la largeur des jours désirée. - Placer l'ouvrage, à l'interrupteur sous le pied. l'ourlet vers la gauche. - Abaisser le pied et pique en guidant le bord de l'ourlet sous l'aiguille, en sorte que les points droits soient exécutés dans le sillon du fil tiré et les points zig-zag dans l'épaisseur de l'ourlet.

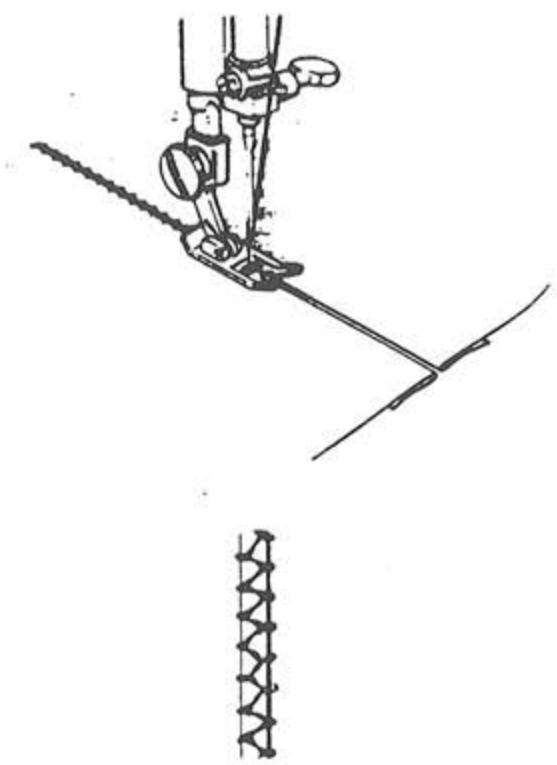

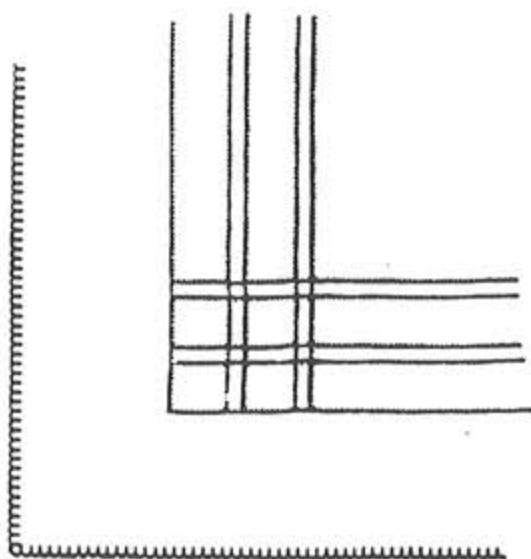

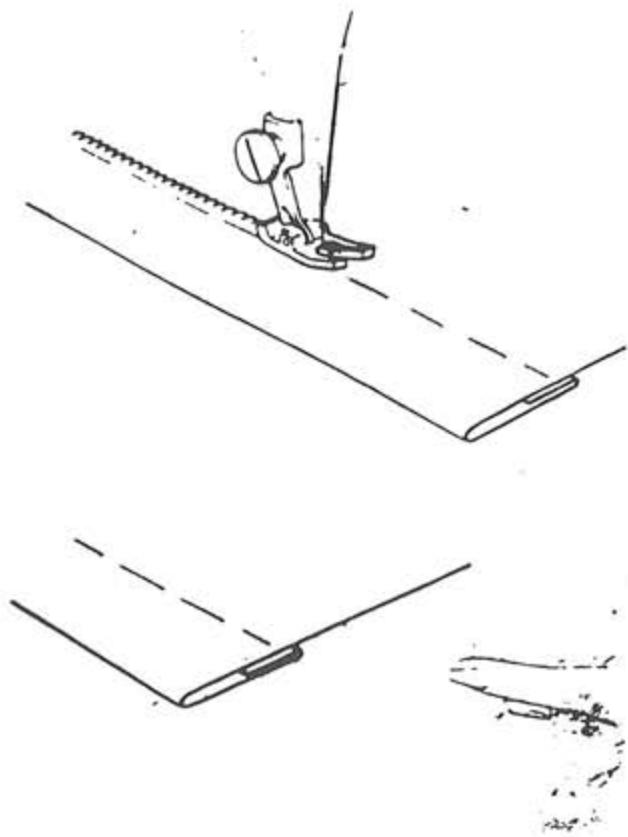

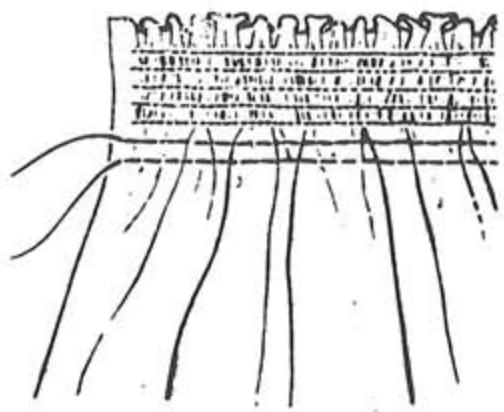

Bords frangés

Avant de manoeuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied spécial à encastrement direct Plaque à aiguille universelle - Sélecteur de modèle de point: Came double No 101 - Sélecteur de position d'aiguille: Largeur de point: 2 Longueur de point: de A à C Équilibrage de point: point mort Vitesse: MIN

Les bords à franges constituent une finition décorative pour le linge de table fantastique. Grâce au point du Paris

Couper soigneusement le tissu à la dimension désirée. Tirer un fil pour marquer la profondeur de frange le long de chaque bord. - Placer le tissu sous le pied, de manière que le bord à franger soit vers la droite. Piquer avec un fil, assorti ou faisant contraste, le long du sillon de fil tiré. Effiler le tissu entre la piqure et les bords du tissu pour former les franges.

Assemblage au point d'épinges

Avant de manipuler les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied universel à enclenchement direct Plaque à aiguille universelle - Sélecteur de modèle de point: Came double No 102 Sélecteur de position d'aiguille: Largeur de point:5 Longueur de point D Équilibrage de point: point mort V10330: MIN

On peut assembler deux pièces de tissu avec un point ornamental appelé assemblage au point d'épines.

• Retourner et ourler à points glissés les bords vifs des bandes de tissu à assembler. Écraser au fer.
• Piquer en guidant les deux pièces de tissu sous le pied. à 3 mm l'une de l'autre. Laisser l'aiguille piquer alternativement un point dans l'une et dans l'autre bande et deux points entre elles.
• Nous vous conseillons de soutenir les tissus très légers ou transparents par une bande de papier de soie, placé sous les deux pièces à assembler. Piquer, comme indiqué ci-dessus, à travers le tissu et le papier de soie. Enlever ensuite celui-ci avec soin, une fois le travail terminé.

Les smocks, ou nids d'abeille, sont d'un très bel effet pour les empiècements et bandes décoratives sur les vêtements de bébés ou de fillettes. Les cames doubles produisent une appearance de piquière épaissie, typique du travail manuel, qui peut, en fait, être réalisée rapidement et facilement à la machine.

Réaliser toujours un échantillon pour déterminer les réglages de points, en utilisant le tissu et l'ampleur envisagés pour le vêtement.

• Séparer les rangées de fronces à l'aide de longs points droits avec une faible tension de fil. Faire des lignes de piqures régulières suivant la trame du tissu en utilisant un fil assorted. Fixer régulièrement les fronces selon l'ampleur désirée. Piquer d'autres rangées de fronces avec des points ornementaux.

Créez votre dessin personnel ou adaptez celui qui est illustré. Utilisez le fil qui contraste avec le tissu ou qui se marie avec lui selon l'effet souhaité.

Monogrammes et motifs

De nombreux points décoratifs servent à réaliser des monogrammes et des motifs. On peut, soit acheter des modèles, soit en créer soi-même.

Si l'on utilise des points décoratifs et si l'on désire commencer la pièce au début au dessin en Z sur l'illustration. Voir page 22.

Broderie à main levée

Avant de manœuvrer les sélecteurs, s'assurer que l'aiguille est en position haute.

Pied repriseur (pour la fixation, voir page 46) Plaque couvre-griffe Sélecteur de mode de pc: - Sélecteur de position d 3.9 Largeur de point: 2a5 Longueur de point: 0 Vitesse: MIN - Pression du pied: NORM

Dans la pièce à main levée, on contrôle le mouvement du tissu et la longueur de point au moyen du cercle à broder. On peut employer soit un point droit soit un point zig-zag.

Plus on déplacera rapidement le cercle, plus les points seront longs. On peut également varier la largeur du point zig-zag en contrôlant l'angle selon lequel on déplace le cercle.

• Placer l'ouvrage sous le pied et l'abaisser.
• Tenir de la main gauche le fil d'aiguille dans le tendre. Tourner vers soi le volant à main pour faire remonter le fil de canette à travers le tissu.
• À proposer quelques points, couper les extrémités.

Broderie avec fauchage rapide

Avant de manoeuvrer les sélecteurs, s'assurer qu'est en position haute.

Enleverieied presseur Plaque couvre-griffe - Sélecteur de modèle de point - Sélecteur de position d'aiguille Largeur de point 5 seulement Longueur de point : 0 Vitesse : MIN Pression duied : NORM

Applications

Le point communément utilisé pour les applications est 2 ; point de bourdon. La largeur du bourdon peut être modifiée selon la trame et la texture du tissu.

Cames incorporées, cames simples ou doubles, combinaisons de cames peuvent être également employés.

Préparation

Faire un échantillon pour choisir celle des méthodes expliquées ci-dessous qui est la mieux adaptée au tissu et au motif. Marquer le dessin à appliquer sur le tissu.

Découper le motif en laissant une marge d'environ 2 cm. Placer le motif.

Le bâtit sur le tissu.

Méthode 1

Avant de manoeuvrer les selecteurs, s'assurer que l'aiguille est en position haute.

Pied spécial à enclenchement direct - Plaque à aiguille universelle - Sélecteur de mode de point: au besoin - Sélecteur du position d'aiguille: Largeur de point: 2A5 Longueur de point:

• Suivre le bord extérieur du motif avec le point ornamental choisi. Couper l'excédent de tissu à l'extérieur de la piqûre.

Fixer les sélecteurs pour un point droit. Entourer le motif avec un point cour. Couper les bords vifs au ras de la pique, retirer le bâti. Régler la machine pour le point décoratif choisi et positionner le sélecteur de longueur de point sur à pour obtenir un point de bourdon. - Piquer en suivant la pièure au point droit. Cette méthode donnera un fini impeccable sans avoir à découvrir les bords vifs après la pièure.

Méthode 3

• Les motifs achetés dans le commerce peuvent être appliqués rapidement et facilement à l'aide d'un point droit ou d'un point ornamental.

Piqure à l'aiguille Jumelée

L'aiguille jumelée permet de piquer simultanément deux lignes parallèles de piques ornementales. On peut piquer avec deux fils semblables ou de couleurs différentes. On trouvera ci-dessus et dans la page suivante quelques exemples d'effets obtenus.

Les meilleurs résultats seront obtenus avec un fil mercerisé 50 ou plus fin.

• Remplir autant de cans que nécessaire après avoir mis en place une aiguille normale. Il est impossible de remplir une canette avec une aiguille jumelee.
• Remplacer l'aiguille normale par l'aiguille jumelle. Ouvrez le couvercle et introduisez la broche amovible A.
• Placer la seconde bobine de fil sur la broche amovible. Enfilier la machine avec les deux fils en s'assurant que le fil de la bobine horizontale passe entre le disque central et le disque arrière de tension (B) que le second fil passe entre le disque central et le disque avant (C).

Continuer à enfilier les deux fils jusqu'à la mince guide-fil D. Le fil de la bobine horizontale passé à travers le guide et dans le chas de l'aiguille de gauche. Le second fil doit passer par le guide et pénétrer dans le chas de l'aiguille de droite.

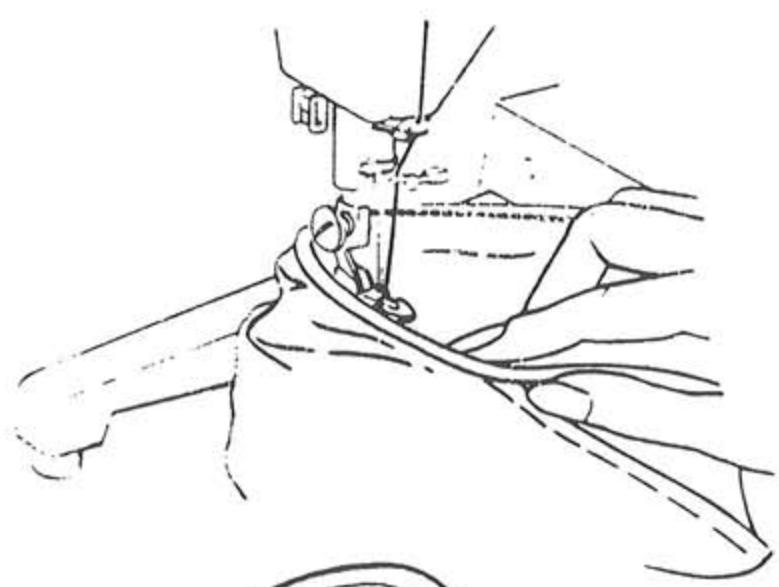

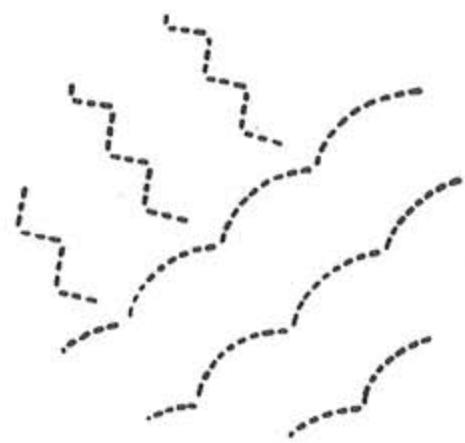

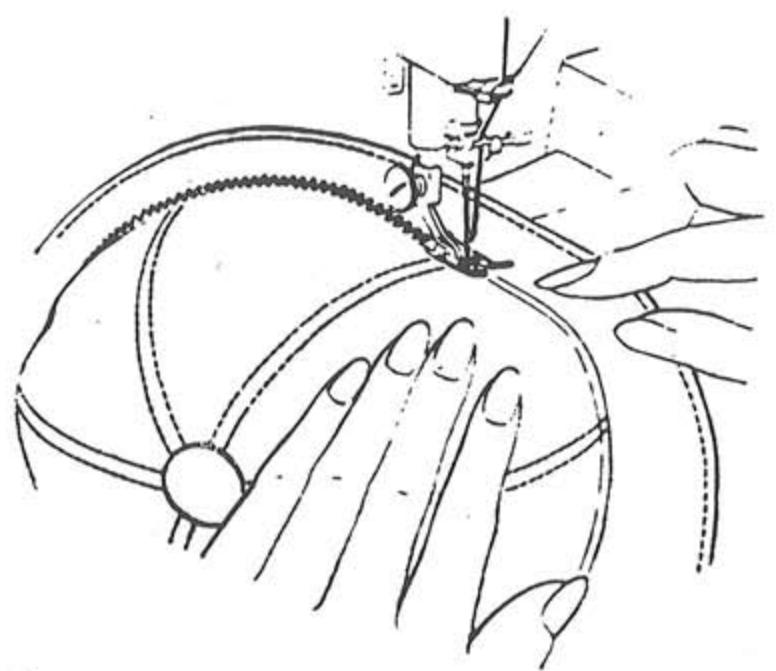

Couture décorative suite

Le bras libre est idéal pour coudre les poignets et les manches. Les bandes ornamentales et autres articles tubulaires. Les illustrations ci-après montrent quelques-unes de ses applications.

Entretien

Votre machine à coudre vous servira fidèlement durant de nombreuses années si vous consacrez périodiquement quelques instants à son entretien.

Important: Avant de nettoyer la machine ou d'enlever le support de canette, débrancher la prise de courant.

A l'aide de la brosse, retirer la bourre et la poussière, particulièrement dans le secteur du boîtier de canette et de la griffe d'entrainement.

Pour retirer la bourre qui a pu s'accumuler sous la fenêtre de la plaque-glissière transparente:

• tirer la plaque vers soi nettoyer l'intérieur avec une brosse

Si besoin est, humidifier un chiffon ou utiliser un savon doux pour nettoyer la surface du bras et du plateau de la machine. Ne pas employer de détergents.

Enlèvement du support de canette

• Amener l'aiguille en position haute. Retirer la canette et la plaque à aiguille. Maintenir la touche magique de la canette en position couture. Pour déverrouiller le support, soulever le taquet de position à l'aide d'un petit tournevis et le faire glisser vers la droite. (Fig. 1) 2 Pour retirer le support de canette, tenir le loquet. Tourner le support vers la droite et le soulever (Fig. 3)

Remise en place du support de canette

3 Tenir le support par son loquet et ce dernier étant à droite de l’anguille. Positionner le support de manière à engager la rainure sur le sillon du crochet. Tourner le loquet vers la gauche. (Fig. 4) 4 Basculer le taquet de position vers la gauche du qu's ce qu'il s'enclenche vers le bas. Verrouillé, il ne sait de canette. (Fig. 5) - Replacer la canette et la plaque à arguille.

Entretien suite

Périodiquement, il peut être nécessaire d'enlever la bourre ou la poussière accumulées sous le support de canette ou dans les pignons (voir médaillons des illustrations).

Pour enlever le carter inférieur

Important: avant de démonter le carter, débrancher la machine.

• Démonter la prise machine.
• Retirer les vis B, ou les vis C pour la machine J brus libre et retirer le couvercle.

Pour enlever le couvercle supérieur

Pour enlever éventuellement le couvercle supérieur. Procéder comme suit :

• Débrancher la prise murale.
• Amener le relevé de fil dans sa position la plus basse. Ouvrez le couvercle et ôtez la vis A à l'aide d'une pièce de monnaie. Soulevez le bord droit du couvercle et le faire glisser vers la gauche (Fig. 1). Pour le remettre en place, disposez le couvercle dans la position indiquée Fig. 2 et l'abaisser. Bien revisser la vis A.

Votre machine ne nécessite aucun graissage, en conditions normales d'utilisation.

Rappelez-vous... sommaire rapide des réglages à effectuer

Remplissage de la cartouche. Pour instructions détaillées, se reporter en page 9.

Placer les cadrans sélecteurs sur les repères

Ouvrir la plaque-glissière. Introduire la canette vide et pousser la touche magique vers la gauche.

Soulever le pied et enrouler le fil autour de la vis du pied.

Faire démarrer la machine.

Remplir la quantité de fil désirée - sans jamais laisser le fil dépasser le cercle A dessiné sur la canette.

Refermer la plaque-glissière pour libérer la touche magique.

Point d'arrêt. Pour instructions détaillées, se reporter en page 11.

Placer les sélecteurs sur les repères

Fixer la longueur de point entre 1 et 4.

Pour obtenir le meilleur point droit. Utiliser le pied pour point droit à enclenchement direct : avec la plaque à aiguille point droit.

Marche arrière

Appuyer simplement sur le levier de marche arrière, puis lâcher pour piquer en avant.

Point zig-zag · Pour instructions détaillées, se reporter à la page 20.

Utiliser le pied universel à enclenchement direct avec la plaque à aiguille universelle.

Sélecteur de méthode de point:

Largeur de point : entre 1 et 5

Longueur de point : 1 à 4

Piqures décoratives avec came incorporée

Fixer le sélecteur de modèle de point sur le point

choisi. Le sélecteur de largeur de point devra être placé entre 3 et 5.

Point bourdon

Utiliser le pied spécial à enclenchement direct P. ou piquer, régler simplement le sélecteur de longueur du point dans le secteur

Figure 1

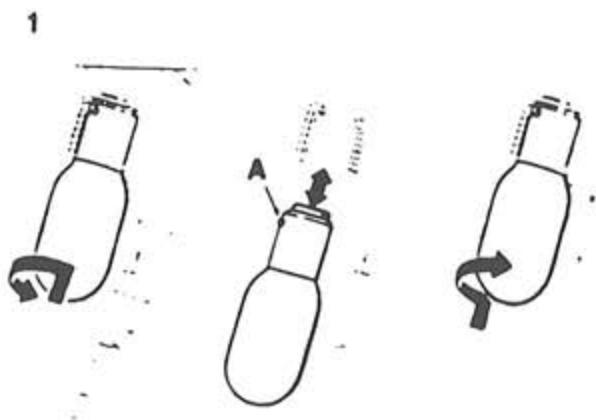

Important: Avant de changer l'ampoule, débrancher la prise de courant.

• Débrancher la prise de courant. Appuyer sur la patte située à l'extrémité de la lampe et abaisser le support de lampe. Ne pas essayer de dévisser l'ampoule. L'enfoncer vers le haut dans la douille et la faire en même temps pivoter dans le sens indiqué sur le croquis. Enfoncer la nouvelle ampoule dans la douille en faisant pénétrer les ergots A de l'ampoule dans la fente de la douille et tourner dans le sens indiqué jusqu'à ce que les ergots se verrouillent en position.

Cette machine utilise des ampoules de 20 watts maximum.

Figure 2

Si la plaque-glissière se dégage accidentellement de la machine, il est facile de la remettre en place.

• Soulever le pied et s'assurer que l'aiguille est en position haute. Retirer la plaque à aiguille.
• Placer la plaque-gliSSIere dans son chemin de glissement, avec son bord avant à proximité du dessort de retenue qui ne doit pas être refermé. À l'aide du petit tournevis, soulever chaque nez du dessort pour l'engager dans les rainures latérales de la plaque. Tirer doucement la plaque vers soi jusqu'à enclenchement en position.
• Replacer la plaque à aiguille et refermer la plaque-glissière.

Figure 3

Pour faire démarrer la machine, tourner vers soi le volant à main.

Mise en place de la courroie pédale:

• Retirer le couvercle supérieur, renverser la machine en arrière et retirer le carter inférieur, voir page 58.
• Introduire l'extrémité de la courroie dans l'orifice A et guider la courroie vers le haut de la machine de manière à la faire pénétrer dans la rainure B du volant à main. Passer la courroie autour du volant à main et redescendre à travers le guide C. Replacer le carter du dessous et remettre la machine en position couture. Passer la courroie autour du volant du pédalier. Fixer ensemble les deux extrémités de la courroie au moyen de l'agrafe. La tension exercée sur la courroie doit être suffisante pour empêcher la courroie de patiner. Replacer le couvercle supérieur.

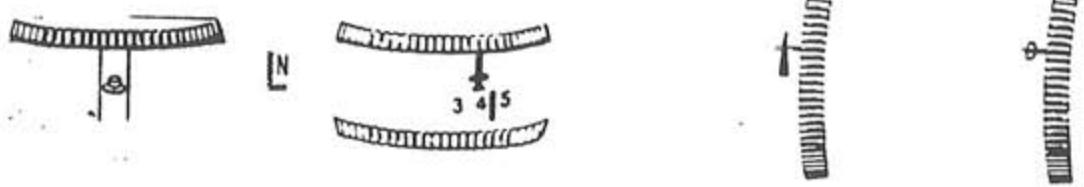

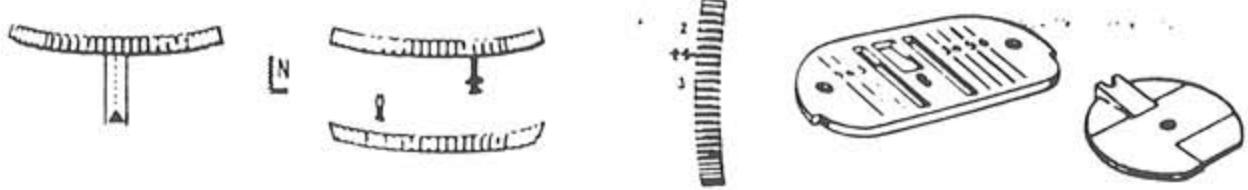

Passage de la manœuvre à pédale à l'entraînement électrique

Pour passer de la manoeuvre par pédale à l'entraînement électrique, il faut déengager la couronne du volant de pédalier.

Cames simples et doubles. Pour instructions détaillées, se reporter aux pages 22 et 23.

Sélecteur de méthode de point:

Largeur de point : 3 à 5

Longueur de point : dans le secteur

Secteur de modèle de point:

Largeur de point : 3 à 5

Vitesse: MIN

Boutonnière automatique Pour instructions détaillées, se reporter en page 26.

Fixer le pied boutonnière automatique à enclenchement direct.

Abaisser le levier magique pour boutonnière.

Introduire la came bouclier.

Tourner la came dans le sens des aiguilles d'une montre pour aligner le repère rouge de la came avec celui de la machine

Placer tous les sélecteurs sur les repères rouges, la longueur de point étant en B pour la boutonnière échantillon.

S'assurer que l'équilibrage est au point mort.

Fixer la vitesse à MIN. Appuyer sur le cadran boutonnière de manière à faire apparaitre le repère rouge dans la lucarne.

Faire démarrer la machine et piquer la boutonnière.

Les différences de densité de point entre les lèvres gauche et droite de la boutonnière seront supprimées en adaptant le cadran d'équilibrage de point:

Si les points de la lèvre droite sont trop ouverts, tourner le cadran vers le haut.

Si les points de la lèvre droite sont trop fermés, tourner le cadran vers le bas.

Point de chalnette. Pour instructions détaillées, se reporter en page 1.

Placer les sélecteurs sur les reprises

Longueur de point : 2 à 3 seulement.

Retirer la plaque à aiguille et introduire la plaque à aiguille pour point de chainette.

Retirer la canette et placer le couvercle du support de la canette.

Ouvrir la plaque de face et passer le fil du levier relevant dans le guide-tube pour point de chainette incorpore.

Fixer la tension du fil à environ 4.

Commencer à piquer. Aller au-delà du tissu.

Pour défacer la couture, tirer le fil par en-dessous la fin de la pique.

Que faire si...

Si une difficulté se présente, revoir les différents chapitres de la brochure qui expliquent l'opération en cours afin de s'assurer que l'on utilise convenablement la machine. Si le problème subsiste, la liste suivante vous permettra sans

doute d'y remédier. Si malgré cela les difficultés persistent, faites appel au CENTRE SINGER ou au Réseau SINGER qualité.

Le fil d'aiguille casse pendant le remplissage de la canette

Le pied n'est pas relevé. - Les sélecteurs ne sont pas tous sur le repère à pour point droit. Le fil de bobine ne se déroule pas librement. L'étrier de bobine ne convient pas. Le fil peut être pris dans une rainure de la bobine. - La machine n'est pas convenablement enfilée.

Le fil ne s'enroule pas sur la canette

La touche magique n'est pas en position de replissage. La canette n'est pas vide. Les deux parties de la canette ne sont pas resserées à fond. L'extrémité du fil n'est pas solidement maintenue au départ de l'enroulement.

Le fit d'alquille cas: pendant la pluie

La canette a été trop remplie. Ne pas dépasser le cercle gravé sur la canette. La machine n'est pas convenablement entoilée. Le fil de toupine ne se déroule pas librement.

L'étrier de bobine ne convient pas. Le fil peut être pris dans une rainure de la bobine.

L'aiguille est trop petite pour le fil choisi. La tension du fil d'aiguille est trop forte. - La canette et le support de canette ne sont pas convenablement placés dans la machine. L'aiguille est épointée. Le trou de l'aiguille dans la plaque à aiguille a été endommagé. Le fil n'est pas convenablement placé sous le pied au moment où l'on commence à coudre.

Le fil de cannette cassé

La canette a été trop remplie. La canette n'a pas été bien introduite. - Les deux moitiés de la canette n'ont pas été refermées à fond. Le support de canette est encrased.

L'aligille case

L'aiguille ne convient pas à la machine. L'aiguille est incurvée ou épointée. Le pied n'est pas fermement fixé sur la barre du presseur. Le tissu est tiré trop fortement sous la guille et celle-ci est entraînée dans une fausse direction.

Le pied pour point droit. La plaque à aiguille pour point droit et la plaque à aiguille pour point de chainette exigent une position de l'aiguille centrale et une largeur de point - La largeur de point ne doit pas dépasser 2.5 quand on se sera d'une aiguille jumelée.

Points sautés

L'aiguille ne convient pas à la machine. L'aiguille n'est pas droite. L'aiguille est épointue. - Les tissus synthétiques ou à mailles nécessitent l'emploi d'une aiguille à bande jaune Cat. 2045. La taille de l'aiguille ne convient pas au tissu employé. La machine n'est pas convenablement enfilée. Le support de canette est encrassé.

Le tissu grigne

La tension du fil d'aiguille est trop forte. La pression du pied ne convient pas. La longueur de point ne convient pas au tissu utilisé. Le tissu choisi réclame l'emploi du pied double entraînement.

Le tissu n'avance pas régulièrement sous le pied

La pression du pied ne convient pas. Le pied ou un autre accessoire, n'est pas correctement lié à la machine. La longueur de point choisi ne convient pas. La bourre est accumulée autour de la griffe d'entraînement. La machine n'a pas été réglée après l'utilisation du taulage rapide.

La machine est dure ou lourde

Le support de canette ou la griffe d'entraînement ont enu

Tableau personnel de mensurations

Ce tableau vous permettra de noter vos mensurations. Vous aurez besoin d'être aidée pour prendre soigneusement vos mesures avec un mètre ruban.

1 Tour de poitrine (remonter le dos) 2 Tour de taille 3 Tour de hanches -... cm en-dessous de la ligne de taille 4 Epaule - de la base du cou en haut du bras 5 Carrure devant - d'une emmanchure à l'autre à 13 cm de l'épaule 6 Carrure dos - d'une emmanchure à l'autre à 10 cm en bas du centre des épaules 7 Hauteur d'épaule au buste - de la base du cou à la pointe du sein 8 Hauteur de buste - de la base du cou à la taille 9 Hauteur du dos - de la base du cou à la taille 10 Largeur de manche - tour de bras à la partie supérieure de la couture de l'emmanchure 11 Longueur de manche - jusqu'au coude 12 Longueur de manche - jusqu'au poignet 13 Longueur devant de jupe - du milieu de la taille à l'ourlet 14 Longueur dos de jupe - du milieu de la taille à l'ourlet

Tableau de mesures pour part1.18

15 Longueur totale - de la table au sol, au niveau de la couture latérale 16 Longueur du pantalon - de la salle à la cheville 17 Hauteur assise - de la taille à la chaise, au niveau de la couture latérale 18 Entre-jambes (17 moins 16)

Les croquis ci-dessous montrent où les mesures doivent être prises.

Accessoires 4

Applications 52

Aiguille : Remplacement 7 Régledéposition 13.20

jumelee 53

Largeur de point (reglages) Longueur de point (reglages)

Marche arrière 3 Monogrammes et motifs 51

Boutonnières : automatiques 26, deux-temps 30

Boutons 34

Branchement de la machine 6

Bras libre (couture avec) 55

Broderie à main levée 51

Ourlets. Au point cache 42, au point turc 8

Cadran de pression 13

Cames directrices:

incorporees 20

simples 22

doubles 23

Canette:

changement 10

Remplissage 9

tension du fil de 21

Choix du fil et du vile 7

Ciné angle droit 39

Coupe-lard 12

Coutures:

des tissus speciaLx 37

da, 19

gansees 40

incurvees 41

Des tissus extensibles 43 45

surjetees 45

deccratives 48

avec le bras libre 55

Départ d'un motif 22

Enfilage de la machine 8

Entretien de la machine 57

Équilibrage du point 24 28

Faufilage:

au point de chaînette 17

tailleur 38

aepingle 39

Fermetures à glissière (pose des) 40

Fil d'aiguille (tension du) 2

Fonctions 42 45

Fonctionnement à pédale 59

Pied d'enclenchement direct 4

Point droit (pièce au) 11

Point zig-zag 20

Point de bourdon 2021

Point de chaînette 17

Applications pratiques 17

Point droit extensible 44

Points combinés 25

Pression (réglage de) 3

Que faresi 62

Raccommodage

Rappelez-vous que

Reieveur de la

Reprise

Rheostat

Sélecteur d'équilibrage de point 243

Smocks 50

Support de canette (déplacement et remise en place)

Tableau des tissus fils et aiguilles

personne du fil d'aiguille

sus spéciaux (couture des)

tissus épais imitation fourrure

tissus vinyle imitation cuir

velours et velours pans

Guide-droit 12

Voyant de départ d'un motif
