Type de produit	Adaptateur USB Wi-Fi N
Normes Wi-Fi	IEEE 802.11b/g/n
Fréquence	2.4 GHz
Débit maximum	150 Mbps
Connectivité	USB 2.0
Dimensions approximatives	5.5 x 2.5 x 1.5 cm
Poids	20 g
Compatibilités	Windows, Linux
Fonctions principales	Connexion sans fil, support de sécurité WEP/WPA/WPA2
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Non spécifié, produit généralement non réparable
Sécurité	Chiffrement WPA/WPA2 pour la sécurité des données
Informations générales	Idéal pour les utilisateurs souhaitant ajouter une connectivité Wi-Fi à un PC de bureau ou un ordinateur portable

FOIRE AUX QUESTIONS - USB-N10 ASUS

Comment installer le ASUS USB-N10 sur mon ordinateur ?

Pour installer le ASUS USB-N10, branchez le dongle USB sur un port USB disponible de votre ordinateur. Le système d'exploitation devrait automatiquement reconnaître le périphérique et installer les pilotes nécessaires. Si ce n'est pas le cas, vous pouvez télécharger les pilotes depuis le site officiel d'ASUS.

Pourquoi mon ASUS USB-N10 ne se connecte-t-il pas à mon réseau Wi-Fi ?

Vérifiez que le Wi-Fi est activé sur votre ordinateur. Assurez-vous également que vous êtes à portée du routeur et que vous avez entré le bon mot de passe. Si le problème persiste, essayez de redémarrer votre routeur et votre ordinateur.

Comment puis-je améliorer la connexion Wi-Fi avec le ASUS USB-N10 ?

Pour améliorer la connexion, essayez de déplacer le dongle USB vers un port USB différent, de préférence sur le devant de l'ordinateur. Évitez les interférences avec d'autres appareils électroniques et assurez-vous que votre routeur est placé dans un endroit central.

Le ASUS USB-N10 est-il compatible avec Windows 10 ?

Oui, le ASUS USB-N10 est compatible avec Windows 10. Assurez-vous d'avoir les derniers pilotes installés pour garantir une performance optimale.

Que faire si le ASUS USB-N10 est détecté mais ne fonctionne pas correctement ?

Essayez de désinstaller le périphérique à partir du Gestionnaire de périphériques, puis redémarrez votre ordinateur. Ensuite, reconnectez le dongle pour qu'il soit réinstallé automatiquement. Vous pouvez également essayer de mettre à jour les pilotes depuis le site officiel d'ASUS.

Mon ASUS USB-N10 est lent, que puis-je faire ?

Si la connexion est lente, vérifiez la vitesse de votre connexion Internet via un test de vitesse. Assurez-vous également qu'aucun autre appareil ne consomme trop de bande passante sur le même réseau. Essayez de rapprocher le dongle du routeur ou de changer le canal Wi-Fi dans les paramètres de votre routeur.

Le ASUS USB-N10 fonctionne-t-il sous Linux ?

Le ASUS USB-N10 peut fonctionner sous Linux, mais cela dépend de la distribution et de la version. Vous devrez peut-être installer des pilotes supplémentaires. Consultez les forums de votre distribution pour des conseils spécifiques.

Comment réinitialiser le ASUS USB-N10 ?

Le ASUS USB-N10 ne nécessite pas de réinitialisation. Si vous rencontrez des problèmes, débranchez le dongle, attendez quelques secondes puis reconnectez-le. Pour des problèmes persistants, envisagez de réinstaller les pilotes.

MODE D'EMPLOI USB-N10 ASUS

Adaptateur réseau EZ N

USB-N10

(pour réseaux 802.11b/g/n)

Manuel de l'utilisateur

F4952

Première édition

Octobre 2009

Copyright © 2009 ASUSTeK Computer Inc. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sousquelque forme ouquelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE,COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULARIER. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYES OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou alteré, à moins que cette réparation, modification ou altrération ne soit autorisée par écrit par ASUS; ou (2) si le nombre de série du produit est dégrade ou manquant.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefacon.

Table des matières

Chapitre 1: Présentation de votre adaptateur réseau

Contenu de la boite 5

Ca tréristiques 5

Configuration système requise 5

Indicateurs d'etat LED 6

Chapitre 2: Installer les pilotes et utilisaires

Installation sous Windows 7

Installation sous Windows XP/Vista/7 OS 7

Installation MAC. 8

Installation Linux 11

Chapitre 3: Se connecter à un réseau sans fil

Utiliser l'assistant WPS 12

Lancer l'assistant WPS 12

Se connecter via le bouton WPS 13

Se connecter via le code PIN 14

Configuration via l'utilitaire WLAN (Infrastructure) 19

Configuration via l'utilitaire WLAN (Ad Hoc) 20

Chapitre 4: Utiliser ASUS WLAN Control Center

Icônes d' état du réseau sans fil (barre des tâches) 22

Utiliser le menu cli croit de Wireless Settings 23

Utiliser le menublicke de Wireless Settings 24

Utiliser les utilisaires de configuration de l'adaptateur réseau ASUS . 24

Lancer l'écran de configuration de l'adaptateur réseau sans fil..... 24

Etat - Statuts. 24

Etat - Connexion 26

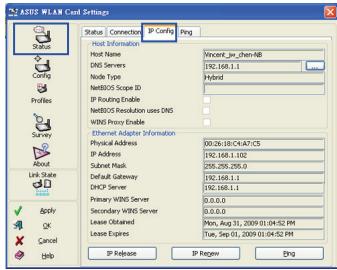

Etat - Configuration IP. 27

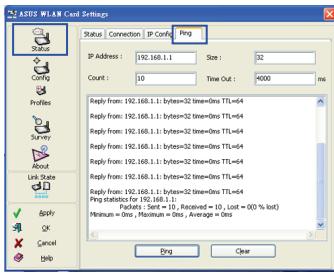

Etat-Ping 27

Configuration - Général 28

Configuration - Chiffrement 29

Configuration - Avance 32

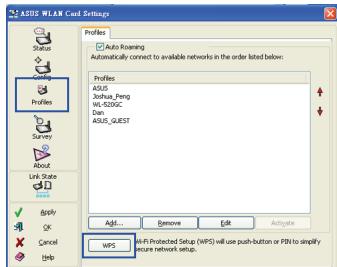

Profils 33

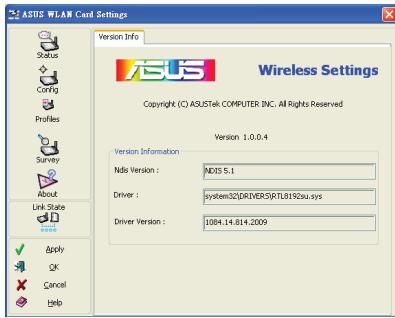

Onglet Info version 34

Etat du lien. 34

Quitter Wireless Settings 35

Options sans fil de Windows XP 35

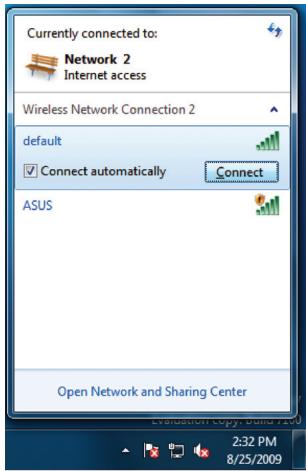

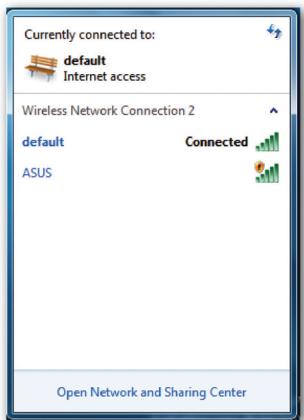

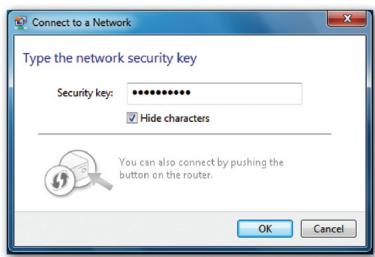

Options sans fil de Windows 7 37

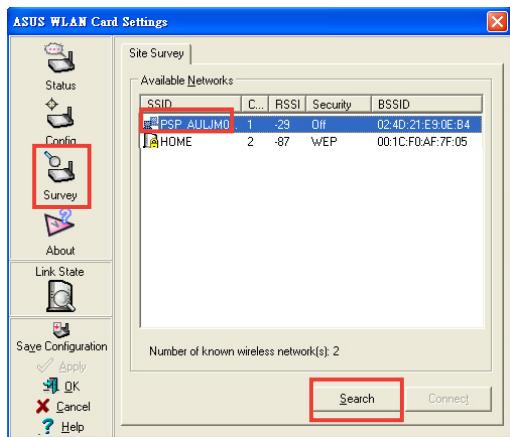

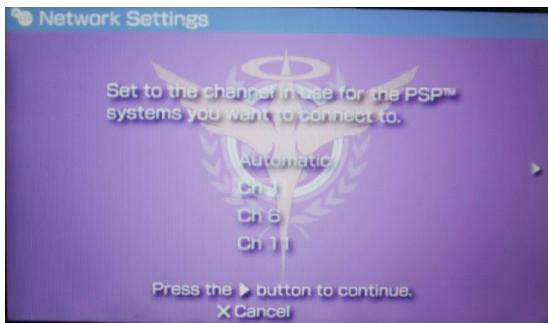

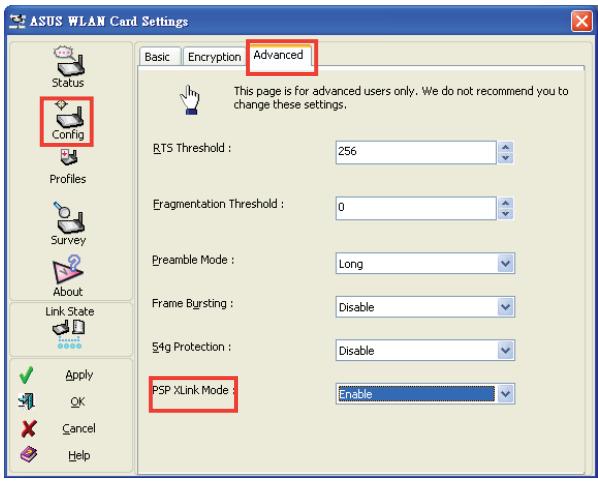

Configurer le mode XLink. 38

Chapitre 5 : Dépannage

Dépannage 41

Chapitre 6: Appendice

Notes 43

Contacts ASUS. 45

Chapitre 1

Présentation de votre adaptateur réseau

Contenu de la boîte

Vérifiez que les éléments suivant soient bien inclus dans l'emballage de votre adaptateur réseau sans fil EZ N ASUS.

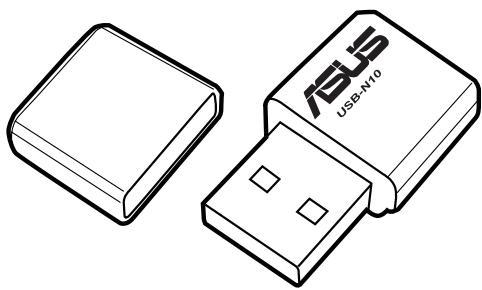

☑ 1x USB-N10 ASUS
1xCDdesupport
1xGuide de demarrage rapide
1x Cartede guarantie

Note: Si l'un des éléments ci-dessus venait à manquer ou à être endommagé, contactez votre revendeur.

Caracteristiques

• Débit réseau rapide (11n) pour des télécharges, des transferts de fichiers et du streaming encore plus rapide.
  Utilisez la fonction WPS pour configurer rapidement un réseau sans fil
• Plusieurs systèmes d'exploitation supportés : Windows, Linux et MAC

Configuration système requise

Avant d'installer votre adaptateur réseau sans fil ASUS, assurez-vous que votre systèmeRéseau réponde aux critères suivants :

• Windows® 2000/ XP (x86/x64) / Vista (x86/x64) / 7 (x86/x64), Linux (code sourcee du pilote disponible), Mac 10.4/10.5 OS
  Au moins un port USB 2.0 sur votre ordinateur
  128 Mo de mémoire système ou au-delà
• Un processeur de 750 MHz ou au-delà

Important : Installez les pilotes et utilisaires depuis le CD de support avant d'utiliser l'adaptateur réseau sans fil ASUS.

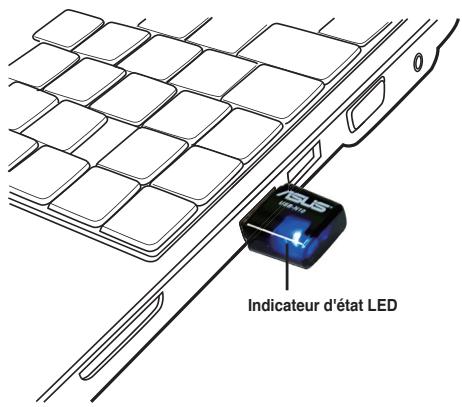

Indicateurs d'etat LED

Les indicateurs LED sur l'adaptateur réseau sans fil ASUS indiquent le statut de l'adaptateur sans fil.

Indicateurs LED

LED	Indication
ALLUME	L'adaptateur réseau ASUS est connecté à un périphérique sans fil.
Clignotant	Transmission de données en cours via l'adaptateur réseau. La vitesse de clignotement indique la vitesse du lien sans fil.
ETAT	L'adaptateur réseau ASUS n'est pas connecté à un périphérique sans fil.

Chapitre 2

Installer les pilotes et utilisaires

Installation sous Windows® Installation sous Windows® XP/Vista/7 OS

Installation sous Windows XP/Vista/7 :

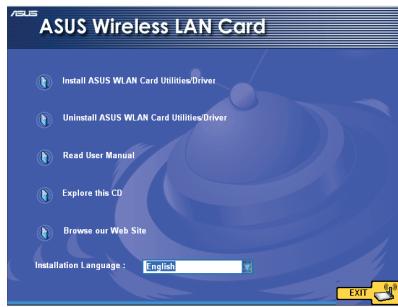

1. Insérez le CD de support dans le lecteur optique. Si l'exécution automatique est désactivée, double-cliquez sur SETUP.EXE dans le réseau racine du CD.
2. Sélectionnez la langue et cliquez sur Installer carte Installer les utilisaires/Pilotes de la Carte WLAN ASUS.

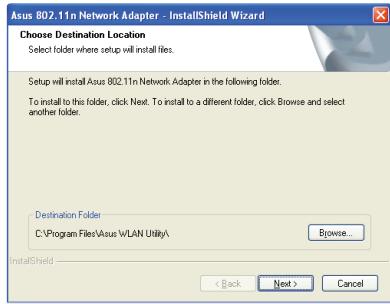

1. Cliquez sur Suivant pour utiliser le dossier de destination par défaut ou sur Parcourir pour spécifique un emplacement différent.

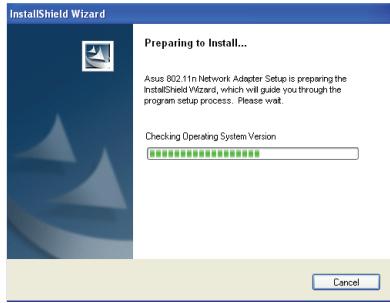

1. Le processus d'installation prend quelques secondes. Lorsque vous y étes invite, insérez l'adaptateur réseau sur un des ports USB de votre ordinateur.

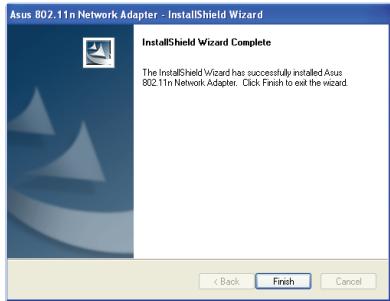

1. Quand l'installation est terminée, cliquez sur Terminer pour sortir de l'assistant d'installation et lancer l'assistant WPS.

Installation MAC

Installation sous MAC OS :

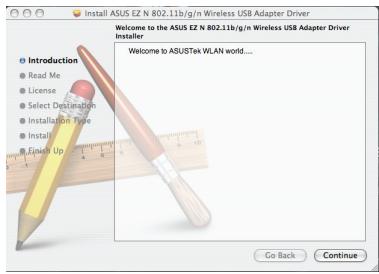

1. Double-cliquez sur l'icone d'installation puis cliquez sur Continue.

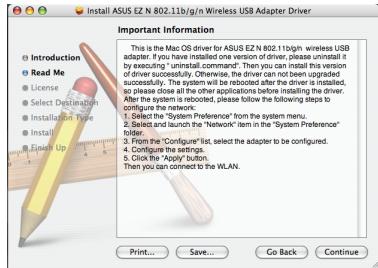

1. Lisez attentivement la rubrique Important Information. Une fois terminé, cliquez sur Continue.

1. Sélectionnez la langue dans le menu déroulant. Cliquez sur Continue.

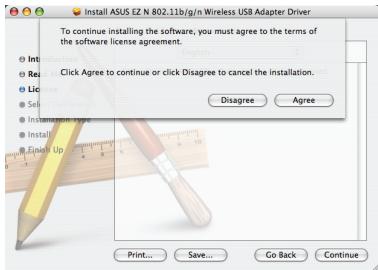

1. Cliquez sur Agree pour continuer l'installation. Cliquez sur Continue.

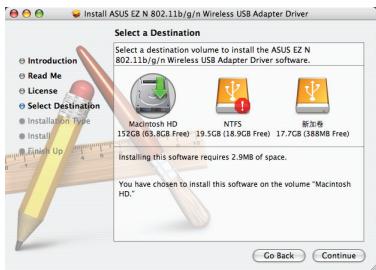

1. Sélectionnez le dossier de destination du pilote. Cliquez sur Continue.

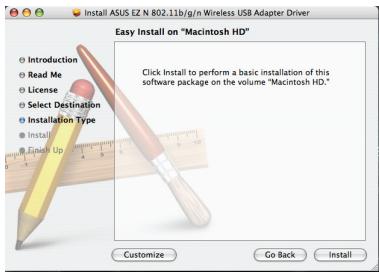

1. Cliquez sur Install.

1. Lorsque vous y etes invité, saisissez leur mot de passer.

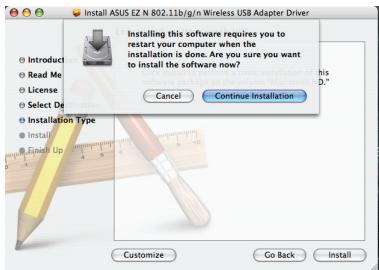

1. Cliquez sur Continue Installation lorsque le message de confirmation apparait.

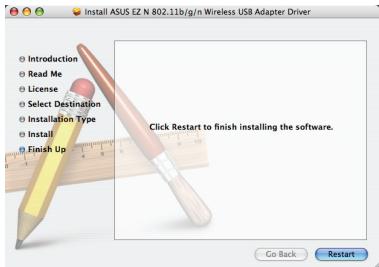

1. Cliquez sur Restart pour terminer le processus d'installation.

Installation Linux

Installation sous Linux :

• Référez-vous au fichier texte README dans le fichier compressé Linux inclus sur le CD de support.

Note : obtenez le code source du pilote Linux sur le CD de support, puis creez le pilote correspondant à la version de Linux que vous utilisez.

Chapitre 3

Se connecter à un réseau sans fil

Utilisation de l'Assistant WPS

L'assistant WPS est un utilise qui vous permet de configurer facilement votre réseau sans fil.

1. De la barre des tâches Windows®, Faites un click droit sur l'icone WLAN, puis sélectionnez WPS.

Vous pouvez également cliquer sur Demarrer > ASUS Utility > WLAN Card > WPS Wizard pour lancer I'assistant WPS.

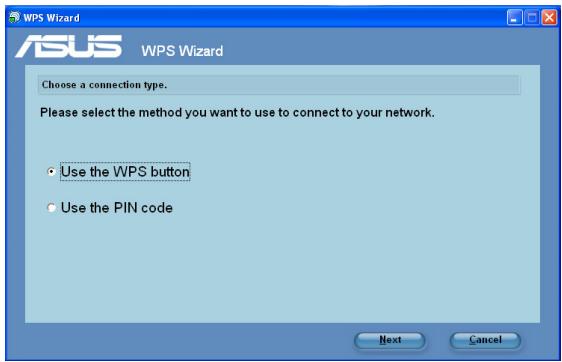

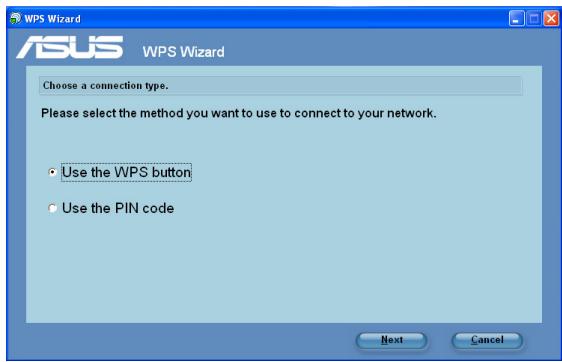

1. L'assistant WPS apparait. Choisissez la méthode que vous souhaitez utiliser pour vous connecter au réseau.

Connexion via le bouton WPS

1. A partir de l'Assistant WPS, Sélectionnez l'options Use the WPS button (Utiliser le bouton WPS). Cliquez sur Next (Suivant).

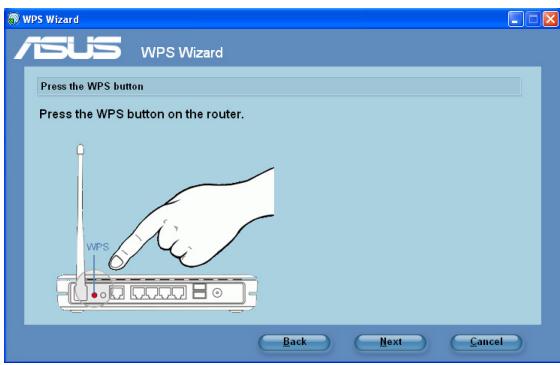

1. Appuyez sur le bouton WPS du routeur.

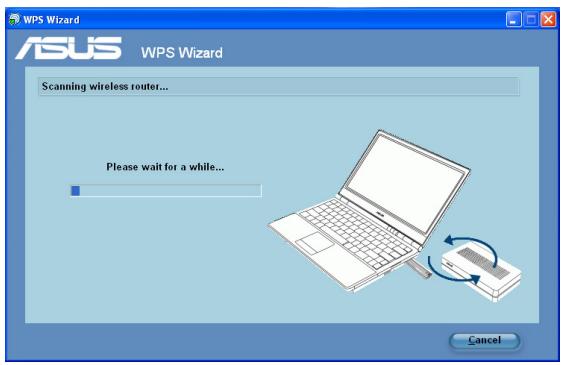

1. L'adaptateur réseau recherche le routeur sans fil. Une fois terminé, cliquez sur Next (Suvivant), puis suivez les instructions de l'écran suivant.

Note: Si la configuration WPS a échoué, rapprochez votre ordinateur du routeur, puis essayez à nouveau.

Connexion via le code PIN

1. A partir de l'Assistant WPS, Sélectionnez l'options Use the PIN code (Utiliser le code PIN). Cliquez sur Next.

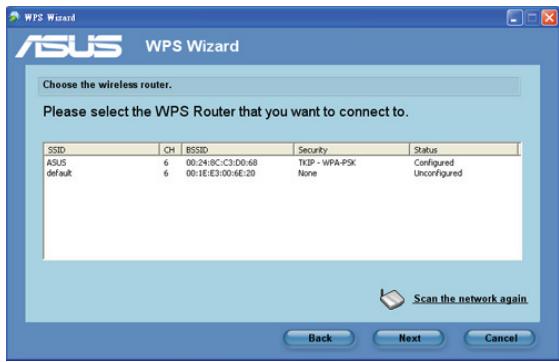

2. Choisissez le routeur auquel vous voulez vous connecter.

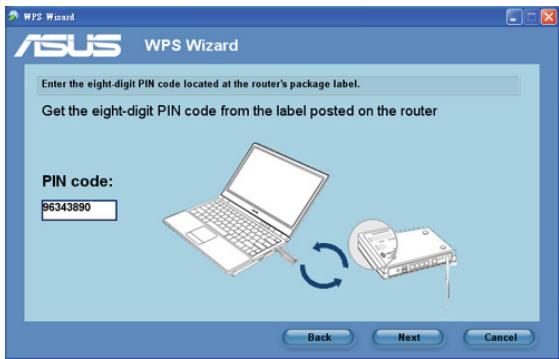

1. Cliquez sur Next. Saisissez le code PIN à haut chiffres indiqué sur l'étiquette collée sur le routeur ou dans l'interface web du routeur.

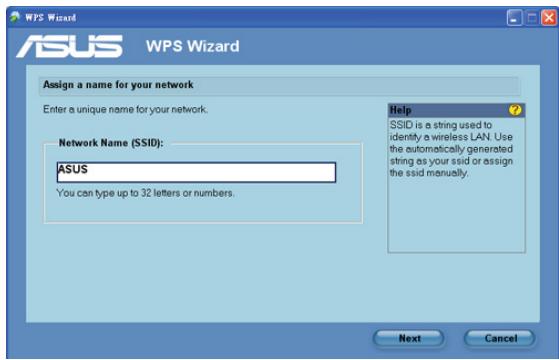

1. Assignez un nom au réseau. Une fois terminé, cliquez sur Next.

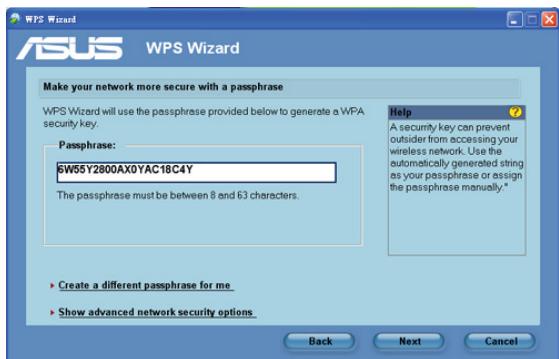

1. Uti lisez la phrase secrete généree automatiquement comme clé de sécurité pour votre réseau ou assignez manuellement une phrase secrete compensant de 8 à 63 caractères. Cliquez sur Next.

Pour configurer les paramètres de sécurité avances, cliquez sur Show advanced network security options. Sélectionnez Security Method puis saississe manuellesdonrvclede securiteouphrase secrête.

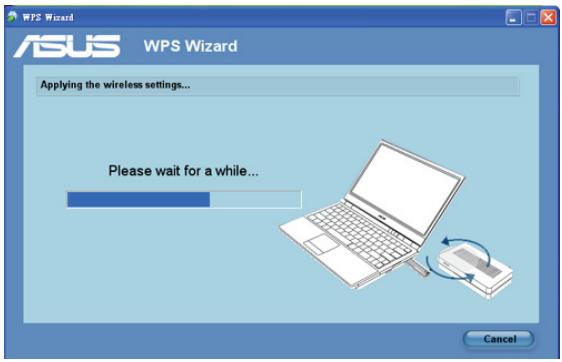

1. Patientez pendant que l'assistant WPS applique toutes les modifications.

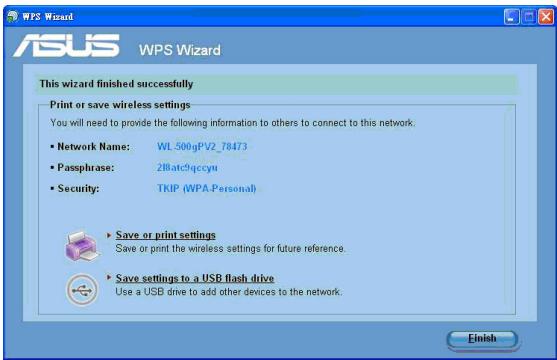

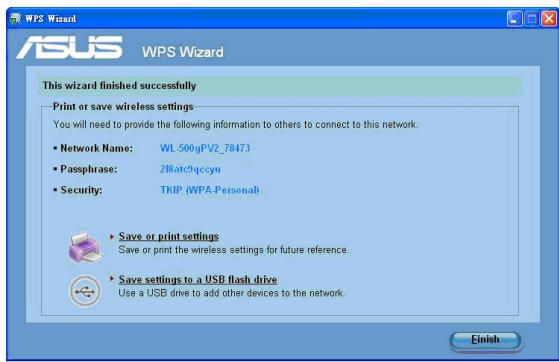

1. L'installation est terminée. Cliquez sur Save or print settings (Enregistrer ou imprimer les paramètres) ou pour référence future ou sur Save settings to a USB flash drive (Enregistrer les paramètres sur un lecteur flash USB) pour ajouter d'autres périhériques au réseau. Cliquez sur Finish (Terminer) pour fermer l'Assistant WPS.

Note: Pour plus de détails sur l'ajout de péripériques au réseau en utilisant un lecteur flash USB, reportez-vous à la section Adding network devices using a USB flash drive (Ajout de péripériques réseau à l'aide d'un lecteur flash USB).

Ajout de péripériques réseau à l'aide d'un disque flash USB

Avec l'utilitaire Assistant WPS, vous pouvez ajouter des périhériques à votre réseau à l'aide d'un lecteur flash USB.

Pour ajouter des périhériques réseau à l'aide d'un lecteur flash USB :

1. Dans l'Assistant WPS, cliquez sur Save settings to a USB flash drive (Enregistrer les paramètres sur un lecteur flash USB).

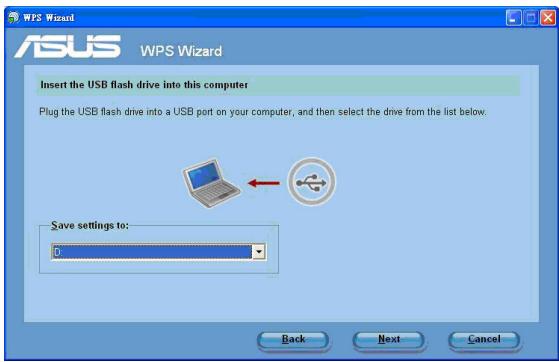

1. Branchez un lecteur flash USB dans le port USB de votre ordinateur, puis selectionné le lecteur dans la liste déroulante. Une fois terminé, cliquez sur Next (Suivant) pour continuer.

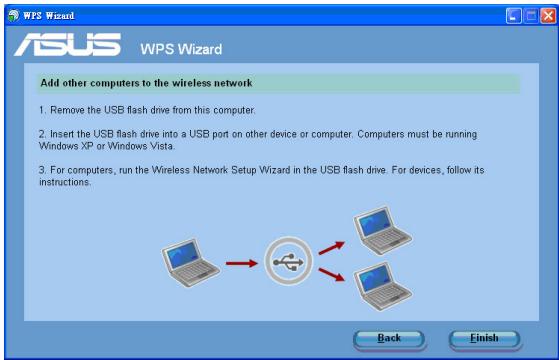

1. Retirez le lecteur flash USB de cet ordinateur, puis branchez-le sur l'ordinateur que vous souhaitez ajouter au réseau sans fil.

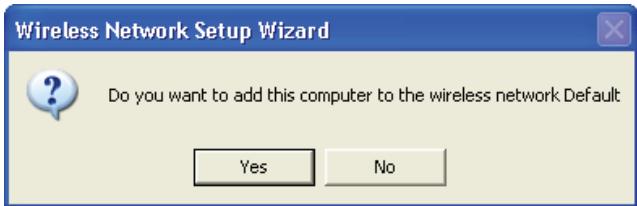

1. Recherche le SetupWireless.exe sur le lecteur USB, et double-cliquez pour le lancer.

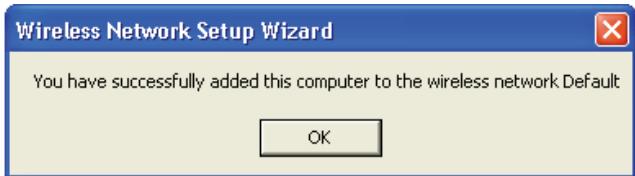

1. Cliquez sur OK pour quitter l'assistant de configuration du réseau sans fil).

Configurer l'utilitaire sans fil (Infrastructure)

Utilisez ASUS WLAN pour vous connecter à un réseau sans fil existant.

1. Dans la barre des tâches Windows®, faites un clic droit sur l'icone WLAN , et Sélectionnez " Wireless Settings

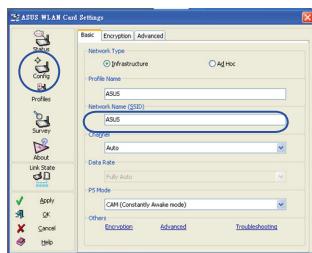

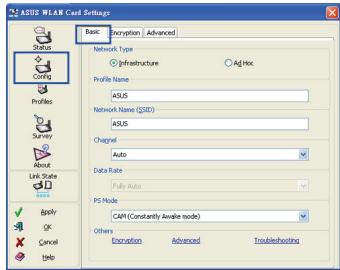

1. Cliquez sur Config pour configurer le SSID (nom du réseau) paramétré sur le point d'accès sans fil.

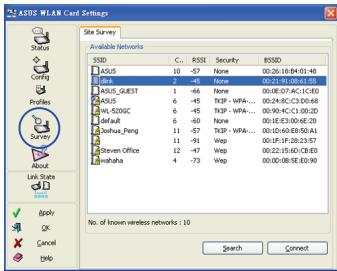

1. Choisissez l'onglet Observation si vous ne connaissiez pas le SSID de vos points d'accès.

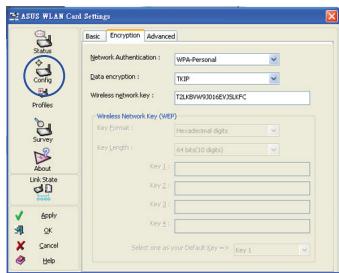

1. Si les paramètres de chiffrement de votre carte WLAN sont différents de ceux des noeuds Infrastructure, vous serez invite à les modifier de sorte qu'ils soient identiques. Cliquez sur Appliquer pour activer les paramètres.

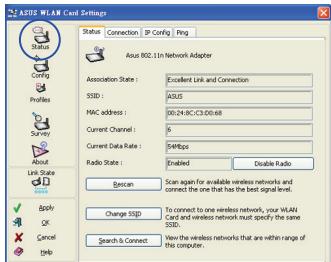

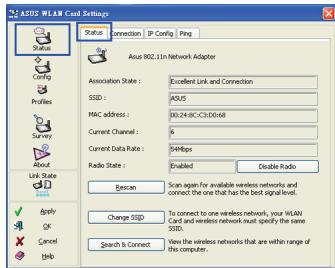

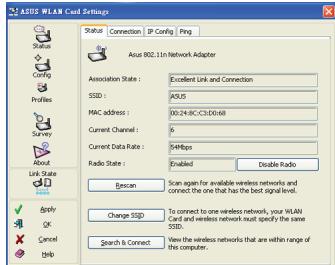

1. Cliquez sur Status pour visualiser l'etat de l'association. Si la connexion est établie, le champ Association State affiche l'etat de la connexion Excellent Link and Connection ou Good Link and Connection.

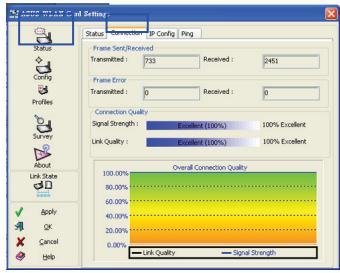

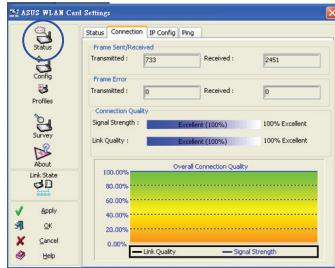

1. Choisissez l'onglet Connexion pour visualiser la puissance du signal. Cliquez sur OK pour quitter l'utilitaire.

Configurer l'utilitaire sans fil (Ad Hoc)

L'adaptateur sans fil supporte le mode Ad Hoc qui permet la communication entre des stations sans fil sans utiliser de point d'accès.

1. Dans la barre des tâches Windows®, faites un click droit sur l'icone WLAN, et Sélectionnez "Wireless Settings"

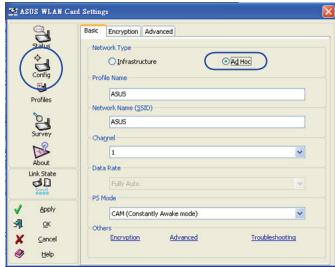

1. Cliquez sur le bouton Config et reglez l'adaptateur sur Ad Hoc.

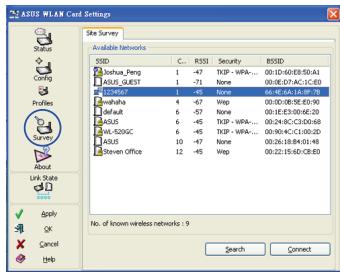

1. Cliquez sur le bouton Oservation pour rechercher des noeuds Ad Hoc. Sélectionnez le noeud avec lequel vous souhaitez communiquer et appuyez sur Connect.

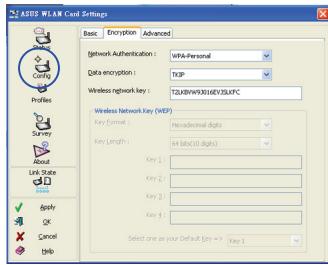

1. Si les paramètres de chiffrement de votre carte WLAN sont différents de ceux des noeuds Ad Hoc, vous serez invite à les modifier de sorte quils seront identiques. Cliquez sur Appliquer pour activer les paramètres.

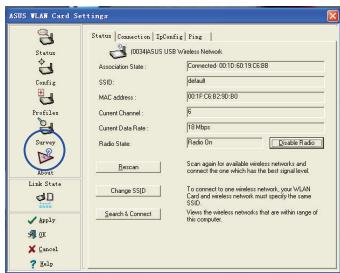

1. Cliquez sur Status pour visualiser l'etat de l'association. Si la connexion est établie, le champ Association State affiche l'etat de la connexion Excellent Link and Connection ou Good Link and Connection.

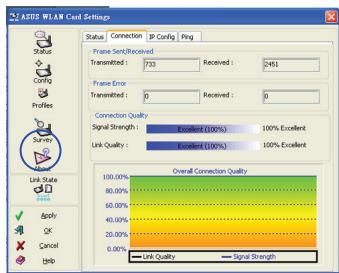

1. Choisissez l'onglet Connexion pour visualiser la puissance du signal. Cliquez sur OK pour quitter l'utilitaire.

Chapitre 4

Utiliser ASUS WLAN Control Center

Utilitaire ASUS Control Center

Control Center est une application simplifiant le lancement des applications et qui active les paramètres de localisation de réseau. Control Center se lance automatiquement au démarage du système. Lorsque Control est en cours d'exécution, l'icone du Control Center est affichée sur la barre des tâches de Windows.

Pour lancer ASUS WLAN Control Center, effectuez une des opérations suivantes :

• Cliquez sur Demarrer > Tous les programmes > ASUS Utility > WLAN Card > ASUS WLAN Control Center.
  Double-cliquez sur l'icone ASUS WLAN Control Center du Bureau

Le menu de la barre des tâches de Control Center affiche les informationsssuivantes:

La qualité du lien de la carte réseau sans fil ASUS (Excellent, Bon, Acceptable, Médiocre, Non connecté)
- Si la carte réseau sans fil est connectée à Internet (Bleu: Connecté, Gris: Non Connecté).

Icône dans la zone de notification et statut

Icônes d'etat de la connexion sans fil (barre des tâches)

Lien d'excellente qualité et connecté à Internet (Infrastructure)

Lien de qualité acceptable et connecté à Internet (Infrastructure)

Lien de qualité médiocre mais connecté à Internet (Infrastructure)

Lien d'excellente qualité mais pas connecté à Internet (Infrastructure)

Lien de bonne qualité mais pas connecté à Internet (Infrastructure)

Lien d'excellente qualité mais pas connecté à Internet (Infrastructure)

Lien de bonne qualité mais pas connecté à Internet (Infrastructure)

Lien de qualité acceptable mais pas connecté à Internet (Infrastructure)

Lien de qualité médiocre et pas connecté à Internet (Infrastructure)

Pas de liaison et pas connecté à Internet (Infrastructure)

Lien d'excellente qualité et connecté à Internet (Ad-Hoc)

Pas de liaison et pas connecté à Internet (Ad-Hoc)

Connecté au réseau local (LAN) ou à Internet

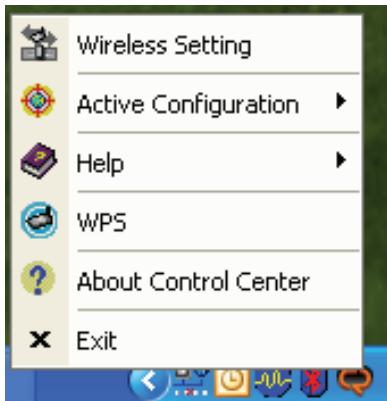

Utiliser le menu cli croit de Wireless Settings

Pour utiliser le menu cli croidroit de Wireless Settings :

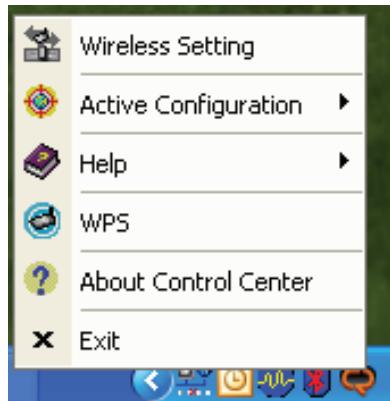

Faites un clic droit sur l'icone dans la zone de notification pour afficher les éléments suivant :

• Wireless Setting: Cliquez pour lancer l'application Wireless Setting.

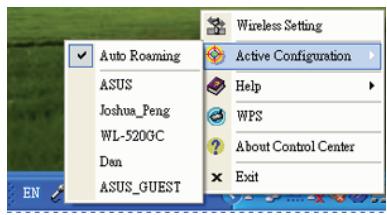

• Activate Configuration : cliquez pour désir un profil pré-configéré.
• Help : Cliquez pour ouvrir le fichier d'aide.
  WPS: Cliquez pour lancer l'assistant WPS.
  About Control Center : affiche la version de Control Center.
• Exit: Cliquez pour quitter Control Center.

Utiliser le menublick gauche de Wireless Settings

Pour utiliser le menublick gauche de Wireless Settings :

Faites un clic gauche sur l'icone dans la zone de notification pour afficher les éléments suivant :

• Wireless Radio On: Cliquez pour allumer la radio sans fil.
• Wireless Radio Off: Cliquez pour éteindre la radio sans fil.
• Search & Connect: Cliquez pour afficher les propriétés des points d'accès disponibles.
• Wireless Option (Windows® XP only): Cliquez et choisissez le service Windows® Wireless Zero Configuration (WZC) ou les utilisaires ASUS pour configurer votre carte réseau sans fil.

Utiliser les utilisaires de l'adaptateur ASUS Lancer l'écran de configuration de l'adaptateur ASUS

Pour lancer l'écran de configuration de la carte réseau sans fil ASUS, effectuez une des opérations suivantes :

• Cliquez sur Demarrer > Tous les programmes > ASUS Utility > WLAN Card > Wireless Settings.
  Double-cliquez sur Iicone D, de la barre des taches et choisissez Wireless Settings.

Etat - Statut

Vou puevez visualiser les informations concernant la carte WLAN dans le menu Etat. Les champs sont vides si aucune carte WLAN n'est installée.

Vous pouvez désactiver l'adaptateur en cliquant sur le bouton "Disable Radio".

• Etat de l'association : affiche l'état de la connexion:

• Disable Hardware and Link: l'adaptateur reseau est connecté à un périphérique reseau sans fil. En mode Infrastructure, ce champ affiche l'adresse MAC des points d'accès avec lesquels l'adaptateur reseau est en communication. En mode Ad Hoc, ce champ affiche l'adresse MAC virtuelle des ordinateurs présents sur le reseau Ad Hoc.

• No Link But No Connection : La station essaire de s'associer et de s'authentifier auprès d'un point d'accès ou d'un noeud Ad Hoc.

• Disconnected: La carte WLAN est installée sur votre ordinateur, mais n'est pas encore connectée à un périphérique sans fil.

• SSID: Affiche le SSID (Service Set Identifier) du périphérique auquel la carte tente de de s'associer ou de rejoindre. Seuls les PC avec le même SSID sont autorisés à étabir une connexion.

• MAC address: Affiche l'adresse matérielle de la carte WLAN. L'adresse MAC est un identifient unique pour les périhériques réseau.

• Current Channel: Displays the radio channel to which the adapter tuned. This number changes as the radio scans the available channels.

• Current Data Rate: affiche le début actuel en mégabits par seconde (Mbps).

Note : pour obtenir des performances 802.11n, Sélectionnéz une bande passante de 40 MHz pour le routeur sans fil. Les options de canal dépendent de la bande passante sélectionnée.

• Etat Radio : Affiche l'etat du signal radio sans fil : ON ou OFF.
• Radio On - Quand le signal radio sans fil est activé, l'icône ci-contre apparait dans le coin supérieur gauche de la page Status.
• Radio Off - Quand le signal radio sans fil est désacté, l'icone ci-dessus apparaît dans le coin supérieur gauche de la page Status.
• Désactiver Radio - Cliquez dessus pour désactiver la fonction sans fil.
• Nouveau scan - L'adaptateur WLAN examine à nouveau tous les périphériques disponibles. Si la qualité de la liaison, ou la puissance du signal en cours est médiocre, le scan permet alors de quitter un point d'accès faible pour chercher une(Meilleure liaison avec un autre point d'accès. Cette fonction nécessite quelques secondes.
• Changer SSID - Cliquez sur ce bouton pour définir le SSID qui correspond à celui du point d'accès auquel vous souhaitez vous connecter.
• Chercher et se connecter - Cliquez sur ce bouton pour vous connecter à un point d'accès sans fil disponible.
  Radio State: Radio On Disable Radio

Activier la configuration

L'option Auto roaming (Auto itinérance) est activée par défaut, et permet à la carte de basculer automatiquement vers des points d'accès disposant d'un meilleur signal. Vous pouvez la désactiver si vous souhaitez vous connecter à un point d'accès en particulier utilisant un profil spécifique.

Etats - Connexion

Vou puez visualiser les statistiques de la liaison en cours de la carte WLAN. Ces statistiques sont mises a jour toutes les secondes, et sont valides si la carte WLAN est correctement installee.

Débit

Transmis - Nombre de trames transmises.

Reçus - Nombre de trames reçues.

Erreurs de trames

Transmis - Le nombre de trames qui n'ont pas ete translmises avec succes.

Reçus - Le nombre de trames qui n'ont pas été reçues avec succès.

Qualité de la connexion

• Puisssance du signal - Affiche la qualite de la liaison du point d'acces ou du noeud Ad Hoc auquel la carte WLAN est actuellment connectee. Les appreciations sont

:Excellent,Good,Fair,et Poor.(Excellente,Bonne,Acceptable,Mediocre)

Qualité globale de la connexion

La qualité globale de la connexion provient de la puissance du signal en cours. Un graphique représenté la qualité du signal en pourcentage.

Etats - Configuration IP

L'onglet Configuration IP affiche les informations de l'hote actuel et de la carte WLAN, incluant le nom de l'hote, les serveurs DNS, l'adresse IP, le masque de sous-réseau, et la passerelle par défaut.

Boutons

Libérer l'IP - Si vous ne souhaitez plus l'adresse

IP actuelle, cliquez sur ce bouton pour libérer l'adresse IP du serveur DHCP.

Renouveler l'IP - Si vous souhaitez doivent une nouvelle adresse IP par le serveur DHCP, cliquez sur ce bouton pour la renouveller.

Ping - Cliquez sur ce bouton pour ouvrir l'onglet "Ping" qui permet d'effectuer un ping sur les péripériques de votre réseau.

Note : les boutons "Libérer l'IP" et "Renouveler l'IP" ne sont utilisables qu'avac une carte WLAN qui obtient son adresse IP par un serveur DHCP.

Etats - Ping

Cliquez sur le bouton "Ping" dans l'onglet Etats-Configuration IP pour acceder à cet écran. L'onglet Ping vous permet de vérifier l'accessibilité des autres ordinateurs et périhériques réseau. Pour faire effectuer un ping sur une connexion :

1. Saisissez dans le champ Adresse IP l'adresse IP du péripérisque que vous souhaitez vérifier.
2. Configurez la session ping en assignant la taille et le nombre des paquets à envoyer, et le délambda (en milliseconds).
3. Cliquez sur le bouton "Ping".

Durant la session, le bouton Ping devient un bouton Arreter. Pour annuler la session, cliquez sur Arreter.

La fenêtre de la session Ping affiche les informations concernant la connexion qui a été vérifié, incluant la durée de l'aller-retour, les paquets envoyés, reçus, et perdus durant la session ping. Cliquez sur "clear" (effacer) pour vider lechamp de la session.

Configuration -Général

Cette page vous permet de changer les configurations de la carte WLAN.

Type de réseau

Infrastructure - Il s'agit d'établier une connexion avec un point d'accès. Une fois connecté, le point d'accès vous permet d'acceder à des réseau avec (Ethernet) et sans fil. Le champ Canal est défini sur Auto si la connexion repose sur le mode Infrastructure

Ad Hoc - Il s'agit de communiquer directement avec d'autres clients sans fil sans recourir à un point d'accès. Un réseau "Ad Hoc" peut être configuré rapidement et facilement sans préparation préalable, par exemple, partager des notes de réunion directement entre les participants de la salle.

Nom de réseau (SSID)

SSID est l'acronyme de "Service Set Identifier", qui est une châne utilisée pour identifier un réseau sans fil. Utilisez un SSID pour vous connecter à un point d'accès connu. Vous pouvez saisir un nouvel SSID ou en selectionner un dans la liste déroulante. Si vous vous connectez à l'aide d'un SSID, vous étés uniquement connecté au point d'accès avec le SSID que vous avez assigné. Si le point d'accès disparaît du réseau, votre carte WLAN ne vous redirigera pas automatiquement vers d'autres points d'accès. Les SSID doivent être des caractères imprimables, et être composé de 32 caractères au maximum, ayant un sens, tel que "Sans fil".

Canal

Le champ Canal est consacré au paramètre du canal radio. Vote carte WLAN peut automatiquement selectionner le canal approprié permettant de communiquer avec un péripérisque sans fil, et le paramètre est défini sur "Auto" en modes Infrastructure et Ad Hoc.

Les canaux radio disponibles varient selon les reglementations de votre pays. Pour les Etats-Unis (FCC) et le Canada (IC), les canaux de 1 à 11 sont supportés. Pour l'Europe (ETSI), les canaux de 1 à 13 sont supportés. Pour le Japon (MKK), les canaux de 1 à 14 sont supportés.

Note: Cliquez sur Appliquer pour sauvegarder et apporter les nouvelles configurations.

Mode PS

Le Mode Constantly Awake (CAM - Mode constamment éveillé), également connu en tant que Disable Power Saving Mode (Désactiver le mode d'économie d'énergie), est une état constamment alimenté qui donne les salariées performances. Nous recommendons ce mode pour les dispositifs fonctionnant sur courant secteur.

Max PSP/Fast PSP, (Mode d'économie d'énergie rapide), également connu en tant que Enable Power Saving Mode (Activer le mode d'économie d'énergie), réveille régulièrement le système pour vérifier s'il y a des données envoyées. Nous recommendons ce mode pour les dispositifs fonctionnant sur batterie.

Autres

• Encryption: Cliquez sur ce lien pour afficher l'onglet "Cryptage".
• Advanced: Cliquez sur ce lien pour afficher l'onglet "Avancé". Dans la plupart des cas, les valeurs par défaut ne peuvent pas être modifiées.
• Troubleshooting: Cliquez sur ce lien pour afficher l'utilitaire de Dépannage.

Configuration - Chiffrement

Cet écran vous permet de configurer les paramétres de cryptage de la carte WAN. Pour un confidentialité des données au sein d'un environnement sans fil, l'IEEE 802.11 spécifie un algorythme WEP (Wired Equivalent Privacy) offrant une confidentialité des transmissions. Le protocole WEP emploie des clés pour chiffrer et déchiffrer les paquets de données. Le processus de chiffrement crypte les bits de données

pour éviter la divulgation de vos informations. Le système de sécurité accrue WPA-Personal/WPA2-Personal du 802.11 a été développé pour pallier aux faiblesses du protocole WEP.

Authentication réseau

Puisqu'il n'existe aucune limite finie aux reseaux sans fil, les utilisateurs doivent alors implémenter certains mechaismes afin d'apporter des solutions de sécurité. Les règes d'authentication de cet ongel apportent une protection à divers niveaux : Open, Shared, WPA-PSK, WPA, WPA2 and WPA2-PSK.

• Open: Sélectionné cette option pour que le réseau fonctionne en mode Open System, qui n'utilise aucun algorythme d'authentication. Les stations et les points d'accès en mode Open peuvent s'identifier les uns auprès des autres sans vérification des clés WEP (meme existantes).
• Shared: Sélectionnez cette option pour que le réseau fonctionne en mode Shared key. Dans un système en Share Key Authentication, un échange de segments en quatre étapes est nécessaire pour s'assurer que la station utilise la même clé du réseau sans fil que le point d'accès.
  WPA-Personal/WPA2-Personal: Sélectionnez cette option pour activer WPA Pre-Shared Key en mode Infrastructure. Elle active la communication entre votre client et les points d'accès utilisant le mode de chiffrement WPA-Personal/WPA2-Personal.

Chiffrement des données

En modes d'authentication Open et Shared, les options des configurations du type de chiffrement sont Disabled (Désactivé) et WEP. En modes d'authentication WPA, WPA-PSK, WPA2 et WPA2-PSK, les systèmes de chiffrement TKIP (Temporal Key Integrity Protocol) et AES (Advanced Encryption Standard) sont supportés.

Disabled (Désactivé) - Désactive la fonction de chiffrement.

WEP - Les clés WEP (clé de réseau sans fil) sont utilisées pour chiffrer vos données avant de les transmettre sans fil. Vous pouvez uniquement vous connecter et communiquer avec des périhériques utilisant les mêmes clés WEP.

TKIP - Le TKIP utilise une méthode de chiffrement par algorythmes qui est plus rigoureuse que l'algorythme WEP. Il utilise également les possibités de calcul existant du WLAN pour procéder au chiffrement. Le TKIP vérifie la configuration de sécurité après que les clés de chiffrement aient été déterminées.

AES : L'AES est une technique de chiffrement par blocs symétriques de 128 bits qui opère simultanément avec les différentes couches d'un réseau.

Clé du réseau sans fil

Cette option est activée uniquement si vous Sélectionnez les modes d'authentication WPA-PSK ou WPA2-PSK. Sélectionnez "TKIP" ou "AES" dans le champ encryption comme mode de chiffrement pour démarrer la procédure de chiffrement. Note : 8 à 63 caractères doivent être saisis dans ce champ.

Clé réseau sans fil (WEP)

Cette option est configurable uniquement si vous Sélectionnez WEP dans le champ Authortification réseau. Une clé du réseau sans fil consiste en une suite de chiffres hexadécimaux de 64 bits (5 octets) ou 128 bits (13 octets) employée pour chiffrer et déchiffrer les paquets de données.

Format de clé

Vouaves le choix entre saisir des chiffres hexadécimaux (0 à 9, a à f, et A à F) ou des caractères ASCII pour configurer des clés.

Longueur de clé

Pour un chiffrement 64 bits, chaque clé contient chiffres 5 hexadécimaux, ou 10 caractères ASCII. Pour un chiffrement 128 bits, chaque clé contient 13 chiffres hexadécimaux ou 26 caractères ASCII.

• Attribution manuelle d'une clé WEP - Si vous scélectionnez cette option, le curseur apparait dans le champ Key 1. Pour un chiffrement 64 bits, il vous est demandé de saisir quatre clés WEP. Chaque clé se compose exactement de 10 chiffres hexadécimaux (0~9, a~f, et A~F). Pour un chiffrement 128 bits, il vous est demandé de saisir quatre clés WEP. Chaque clé contient exactement 26 chiffres hexadécimaux (0~9, a~f, et A~F).

Sélectionner une clé par défaut

Dans le champ éponyme, spécifie laquelle des quatre clés de chiffrement sera utilisée pour transmettre des données via un réseau sans fil. Vous pouvez changer la clé par défaut en cliquant sur la flèche pointant vers le bas, en scélectionnant le numéro de la clé que vous souhaitez utiliser, et en cliquant sur le bouton "Appliquer". Si la station ou le point d'accès avec lequel vous essayez de communiquer employe une clé identique (composée de la même série), vous pouvez alors utiliser n' importe qu'elle clé en tant que clé par défaut sur votre carte WLAN.

Cliquez sur le bouton "Appliquer" après avoir créé les clés de chiffrement, l'utilitaire Wireless Settings utilise alors des astérisques pour masquer vos clés.

64/128bits contre 40/104bits

Il existe deux niveaux de chiffrement WEP : 64 bits et 128 bits.

Premièrement, les méthodes de chiffrement WEP 64 bits et WEP 40 bits sont les mêmes et peuvent opérer en même temps sur un réseau sans fil. Le niveau de chiffrement WEP le plus bas utilise 40 bits (10 caractères hexadécimaux) comme une "clé secrete" (définie par l'utilisateur), et un "pecteur d'initialisation" 24bits(quin' estpassouslecontrôlede24 bits (qui n'est pas sous le contrôle de l'utilisateur). On obtient au final 64 bits (40 + 24) . Certains fabricants se refèrent à ce niveau de WEP comme du 40 bits et d'autres comme du 64 bits. Nos produits WLAN utilisent le terme de 64 bits en se reférant au plus bas niveau de chiffrement.

Deuxièmement, les méthodes de chiffrement WEP 104 bits et WEP 128 bits sont les mêmes et peuvent opérer en même temps sur un réseau sans fil. Le plus haut niveau de chiffrement WEP utilise 104 bits (26 caractères hexadécimaux) comme une "clé secrête" (définie par l'utilisateur), et un "vector d'initialisation" 24 bits (qui n'est pas sous le contrôle de l'utilisateur). On obtient au final 128 bits (104 + 24) .

Configuration - Avancé

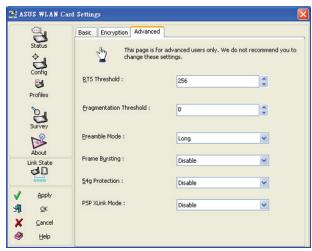

Cliquez sur le lien Avancé de l'écran Configuration-Général pour afficher cet onglet. Il vous permet de définir des paramètres supplémentaires de la carte sans fil. Nous vous recommendons d'utiliser les valeurs par défaut des éléments de cet écran.

Seuil RTS (0-2347)

La fonction RTS/CTS (Request to Send/Clear to Send) est utilisé afin de réduire les collisions entre les stations sans fil. Quand la fonction RTS/CTS est activée, le routeur s'abstient d'envoyer de nouveaux segments de données tant qu'un autre établissement de liaison RTS/CTS n'est pas terminé. Activez la fonction RTS/CTS en définissant un seuil pour la taille des paquets. Il est recommendé de désirir la valeur par défaut (2347).

Seuil de fragmentation (256-2346)

La fragmentation sert à séparer les segments 802.11 en ensembles plus petits (fragments) qui sont envoyés individuellement à la cible. Activez la fragmentation en définissant un seul pour la taille des paquets. S'il survient un nombre excessif de collisions sur le réseau sans fil, essayez d'augmenter la fluidité de transmission des segments grâce à des valeurs de fragmentation différentes. Il est recommendé de désirir la valeur par défaut (2346) dans le cadre d'un usage normal.

Frame Bursting

La technologie Frame Bursting (Éclatement de trame) améliore l'efficacité du réseau sans fil et augmente le débit.

Mode Préambule

• Long:onneille qualite mais performances inférieures que le mode Short.
• Short (court): qualité normale mais performances plus élevées qu'avac le mode Long.
• Auto : utilise le mode actuel. Mode par défaut.

Protection 54g

Le mode Protection 54g est un mécanisme de pré-réglage pour chaque trame de données OFDM avec une requête d'envoi/suppression (RTS/CTS) du complémentary code keying (CCK). Les champs de durée des trames RTS et CTS permet au noeud IEEE 802.11b de configurer correctement le vecteur d'allocation réseau et ainsi éviter les collisions avec les trames OFDM. Options de configuration: Désactivé (défaut), Activé

Mode Xlink PSP

Ce mode vous permet de jouer à la PSP via Internet.

Note : pour plus de détails, référez-vous à la section Configurer le mode XLink Mode. Vous pouvez équément visiter le site XLink Kai : www teamxlink.co.uk.

Profiles

Cet onglet vous permet de configurer la fonction Wi-Fi Protected Setup (WPS), de configurer l'auto-itinérance et la liste de profils.

• Add (Ajouter): Cliquez sur ce bouton pour ajouter un nouveau profil. Sur la page Config-Basic, saisissez le nom du profil, le SSID, et la méthode de sécurité à utiliser.
• Remove (Retirer): Sélectionnez un profil dans la liste et cliquez sur ce bouton. Le profil sélectionné est supprimé.
• Edit (Editor): Sélectionnez un profil dans la liste et cliquez sur ce bouton pour modifier les paramètres du profil.

Pour configurer le WPS :

• Sur la page Profiles, cliquez sur WPS pour lancer l'assistant WPS.

Note : pour plus de détails sur l'utilisation de la fonction WPS, reférez-vous à la section Utiliser l'assistant WPS.

Onglet Info version

Utilisez l'onglet Info version pour afficher les informations concernant les programmes et la carte WLAN. La première partie de l'onglet inclut la version du Copyright et de l'utilitaire. La deuxieme partie inclut la version NDIS, le nom et la version du pilote.

Note : cette capture d'écran est fournie uniquement à titre de référence.

Etat du lien

L'icône "Etat du lien" de la carte réseau sans fil ASUS apparait sur le côté gauche de la fenêtre ASUS WLAN Card Settings. Utilisez cet icône pour visualiser l'état actuel du signal.

Lien d'excellente qualite (Infrastructure)

Lien de bonne qualité (Infrastructure)

Lien de qualité acceptable (Infrastructure)

Lien de qualité médiocre (Infrastructure)

Pas de connexion (Infrastructure)

Lien d'excellente qualite (Ad-Hoc)

Pas de connexion (Ad-Hoc)

Connecté au réseau local ou à Internet

Pour quitter Wireless Settings, cliquez sur OK ou Cancel.

Paramètres sans fil sous Windows® XP

La fenêtre "Options sans fil" (voir ci-dessous) n'est disponible que sous Windows® XP. Elle apparait quand vous lancez l'utilitaire Control Center pour la première fois. Sélectionnez l'utilitaire que vous souhaitez utiliser pour configurer votre carte WLAN.

Utiliser seulement la fonction sans fil de Windows XP - Cette option permet de configurer votre carte réseau sans fil ASUS en utilisant la fonction sans fil de Windows XP.

Utiliser seulement les utilisaires ASUS etdésactiver la fonction sans fil de Windows

XP - Cette option permet de configurer votre carte réseau sans fil en utilisant les utilisaires sans fil ASUS (recommende).

Configuration du service via Windows® Wireless Zero Configuration

Si vous souhaitez utiliser le service Windows® Wireless Zero Configuration (WZC) pour votre adaptateur sans fil, suivez les instructions ci-dessous.

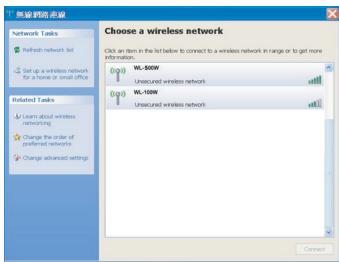

1. Double-cliquez sur l'ocien reseau sans fil de la barre des taches pour visualiser les reseaux disponibles.Selectionnez le point d'accès puis cliquez sur Connect.

1. Une fenêtre apparait, vous demandant une clé. Si une méthode de cryptage a été instaurée sur votre réseau sans fil, saisissez les clés et cliquez sur Connect. La connexion est établie.

Pour définiir les propriétés de la connexion sans fil, faites un clic-droit sur l'icone Réseau sans fil de la zone de notification et choisissez Ouvrir les connexions réseau. Puis faites un clic-droit sur l'icone de connexion réseau et Sélectionnez Propriétés pour ouvrir la page État de la connexion réseau.

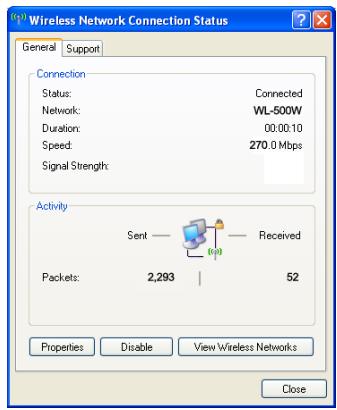

1. La page Général affiche l'etat, la durée, la vitesse et la puissance du signal. Cette dernière est symbolisée par un certain nombre de barres vertes, qui s'échéconnent d'une barre pour un signal médiocre, jusqu'à cinq barres pour un signal excellent.

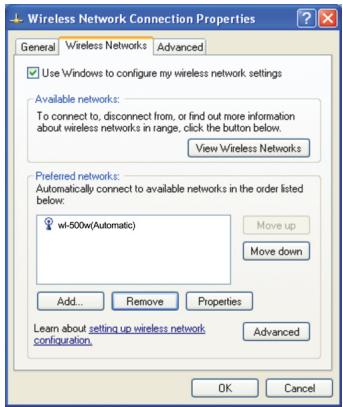

1. Sélectionnez l'onglet "Configuration Réseaux sans fil" pour afficher Réseaux favoris. Utilisez le bouton Ajouter pour ajouter le "SSID" des réseaux disponibles et définir les préférences de connexion par ordre grâce aux boutons Monter et Descendre. La tour de radio représenté le point d'accès actuellément connecté. Cliquez sur Propriétés pourmettre en place l'authentication pour la connexion sans fil.

Options wifi de Windows® 7

Windows® 7 yous permit de vous connecter à un réseau sans fil utilisant la fonction WPS.

1. Clique-droit sur l'icone de réseau dans la zone de notification, puis selectionnez Open Network and Sharing Center (Ouvrir le centre réseau et partage). Clique sur Connect to a network (Se connecter à un réseau), selectionnez le point d'accès et cliquez sur Connect (Connexion).

2. Saisissez la clé de sécurité, puis cliquez sur OK. Vous pouvez également appuyer sur le bouton WPS sur le point d'accès puis appuyer sur le bouton WPS de l'adaptateur WLAN pour établier la connexion WiFi.

L'imagé ci-dessous vous indique que vous avez réussi à vous connecter au réseau sans fil.

Configuration du mode XLink

Windows XP

Pour configurer le mode XLink sous Windows XP :

1. Cliquez ASUS WLAN Control Center (Centre de contrôle ASUS WLAN) > Config> Advanced (Avancé) pour activer le mode PSP Xlink.

1. Activez PSP pourmettre en place la configuration.

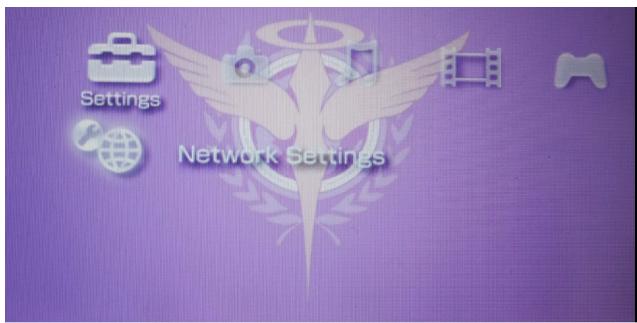

2. Sélectionnez Network Settings (Paramètres réseau).

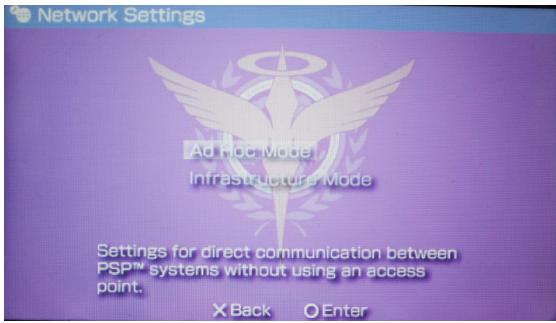

1. Sélectionnez AD Hoc Mode (Mode Ad Hoc).

1. Sélectionnez le canal PSP auquel vous souhaitez vous connecter.

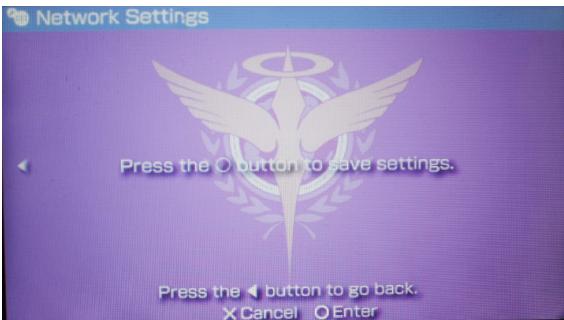

1. Une fois terminé,CHOISISZ O pour enregistrer les parametes.

1. Sélectionnez le jeu qui est disponible pour système auquel voulez jouer puis démarrez la connexion au jeu. La PSP peut vous fournir les SSID nommé PSP_**** auxquels vous connecter.

Cliquez ASUS WLAN control center (Centre de contrôle ASUS WLAN) > survey (enquête) pour rechercher la connexion disponible.

Choisissez PSP**** pour vous connecter.

1. Une fois terminé, cliquez sur Connect (Connexion).

Chapitre 5

Dépannage

Dépannage

Ce guide de dépannage apporte des réponses aux problèmes rencontres le plus frequentlyment lors de l'installation ou de l'utilisation de produits réseau sans fil. Si vousOSHRESEAU SANSFIL.

Vérifier que la carte réseau sans fil est correctement installée

Lorsque la configuration de la carte réseau sans fil est terminée, vous pouvez vérifier que le pilote a été correctement configuré. Faites un clic-droit sur Poste de travail, Sélectionnez Propriétés, puis cliquez sur l'onglet Gestionnaire de péripériques. Puis double-cliquez sur l'icone Cartes réseau; vous devrez voir apparaitre 802.11g Network Adapter (Carte réseau 802.11g) avec l'icone en forme de carte d'extension. Aucun symbole "!" ou "?" (problème) ou "x" (désactivé) ne doit s'afficher sur l'icone en forme de carte d'extension.

Un point d'exclamation/interrogation jaune apparait en face de macarte reseau sans fil dans le Gestionnaire de peripériques.

Pour résoudre ce problème, vous doivent à jour/reinstaller le pilote de votre carte. Dans Gestionnaire de péripériques, faites un click-droit sur 802.11g Network Adapter (Carte réseau 802.11g), sélectionnez Propriétés, puis l'onglet Pilote. Cliquez sur le bouton Mettre à jour le pilote, puis suivez les consignes de l' Assistant Mise à jour du matériel afin de terminer la procédure.

Impossible de se connecter à unquelconque point d'accès

Suivez la procédure ci-dessous pour configurer votre carte réseau sans fil.

a. Vérifiez que l'objet "Type de réseau" est défini sur "Infrastructure".
b. Vérifiez que l'identifient "SSID" de votre carte réseau sans fil est le même que celui d'un de vos points d'accès.
c. Vérifiez que l'élement "Cryptage" est défini sur le même type qu'un de vos points d'accès. Si vous avez activé un chiffrement "WEP", vous nevez disposer des mêmes clés WEP pour votre carte réseau et votre point d'accès.

Impossible de se connecter à une station (carte réseau snas fil ASUS)

Suivez la procédure ci-dessous pour configurer votre carte réseau sans fil.

a. Vérifiez que l'objet "Type de réseau" est défini sur "Ad Hoc".

b. Vérifie que l'identifient "SSID" de votre carte réseau sans fil est le même que celui de la station (ou d'une autre carte réseau).

c. Vérifie que l'élement "Canal" de votre carte réseau sans fil est défini sur "Auto" ou sur le même canal que la station (ou d'une autre carte réseau).

d. Vérifiez que l'élement "Cryptage" est défini sur le même type que la station (ou d'une autre carte réseau). Si vous avez activé un chiffrement "WEP", vous doivent désposer des mêmes clés WEP pour votre carte réseau et l'autre station.

Mauvaise qualité du lien ou puissance du signal faible

Deux causes sont probables. Premièrement, il peut s'agir des interférences radio. Dans ce cas, veuillez placer la carte réseau sans fil dans un environnement éloigné de tout four micro-ondes, et de tout object métallique de grande dimension. Puis essayez de réorienter l'antenne de la carte réseau sans fil. Deuxièmement, il peut s'agir de la distance entre votre carte réseau sans fil et votre point d'accès (station ou autre carte réseau sans fil), essayez de la diminuér au plus.

La liaison TCP/IP s'opère pas avec la carte réseau sans fil.

Ce phénomène survient lorsque l'ordinateur dispose déjà de six liaisons TCP/IP pour Windows 98, et dix pour Windows Me. Ces limitations sont imposées par ces systèmes d'exploitation Microsoft.

Solution: Si vous ordinateur a déjà atteint le quota maximum de liaisons TCP/IP permises, retirez l'une de vos cartes réseau de votre configuration réseau avant d'installer le pilote de votre carte réseau sans fil.

Chapitre 6

Appendice

Notices

10 allée de bienvenue, 93160 Noisy le Grand, France

Telephone

[phone]

Fax

[phone]

mail

www.asus.com.fr/sales

Technical Support

Telephone

+0821232787

support en ligne

www.asus.com.fr/support

site Web

www.asus.com.fr/news

• Sur ce site, un formulaire technique de demande d'assistance est à votre disposition en cas de besoin.
