M185107TC - Tracteur de pelouse MCCULLOCH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tracteur de pelouse
Modèle	Non précisé
Puissance moteur	Non précisé
Type de moteur	Essence
Largeur de coupe	Non précisé
Hauteur de coupe	Réglable
Transmission	Hydrostatique
Capacité du réservoir	Non précisé
Type de démarrage	Électrique
Poids	Non précisé
Dimensions (L x l x H)	Non précisé
Norme	Euro
Accessoires inclus	Non précisé
Utilisation recommandée	Pelouse résidentielle
Garantie	Non précisé

FOIRE AUX QUESTIONS - M185107TC MCCULLOCH

Comment démarrer la tondeuse MC CULLOCH M185107TC ?

Pour démarrer la tondeuse, assurez-vous que le réservoir de carburant est plein. Mettez le commutateur sur 'ON', appuyez sur le bouton de démarrage et tirez sur le levier d'embrayage.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que le réservoir de carburant est plein et que la bougie d'allumage est en bon état. Assurez-vous également que le levier d'embrayage est en position de démarrage.

Comment régler la hauteur de coupe ?

Pour régler la hauteur de coupe, utilisez le levier de réglage situé près des roues. Déplacez-le vers le haut ou vers le bas selon la hauteur souhaitée.

Comment nettoyer la tondeuse après utilisation ?

Après chaque utilisation, éteignez la tondeuse et débranchez la bougie. Utilisez un râteau ou une brosse pour enlever l'herbe et les débris de la lame et du châssis.

Que faire si la lame ne tourne pas ?

Vérifiez que le levier d'embrayage est engagé. Si la lame ne tourne toujours pas, cela peut indiquer un problème avec la courroie ou le moteur, et vous devriez consulter le manuel d'utilisation.

Comment stocker la tondeuse pour l'hiver ?

Pour le stockage hivernal, videz le réservoir de carburant, nettoyez la tondeuse et entreposez-la dans un endroit sec. Pensez à vérifier la bougie d'allumage et à lubrifier les pièces mobiles.

Quelle huile dois-je utiliser pour la tondeuse ?

Utilisez de l'huile moteur SAE 30 ou une huile recommandée par le fabricant dans le manuel d'utilisation. Vérifiez également le niveau d'huile régulièrement.

Où puis-je trouver des pièces de rechange pour la MC CULLOCH M185107TC ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés MC CULLOCH ou sur leur site officiel. Assurez-vous d'avoir le modèle et le numéro de série à portée de main.

MODE D'EMPLOI M185107TC MCCULLOCH

Manuel d'instructions

Merci de生存 très attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur.

• Lisez toutes les instructions soigneusement. Familiarisez vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n'auraient pas lu ce manuel d'utilisation à utiliser ce tracteur de pelouse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d'un certain âge.
• Ne jamais tondre à proximé de personnes, d'enfants ou d'animaux.
• Ne pas oublier que tout utiliseur ou proprieteire d'un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou a ses biens.
• Ne transportez pas de passagers.

• Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieue et pratique qui devra insister :

• sur la nécessité absolue d'être attentif et concentré lorsqu'on utilise un tracteur de pelouse,

• le fait qu'un tracteur de pelouse glissant sur une pente ne pourra pas etre arrete en appuyant simplement sur la pedale de frein.

Les raisons principales de cette perte de contrôle sont :

a) L'adherence insuffisante des pneus,
b) Une conduite trop rapide,
c) Un freinage insufficient,
d) Un tracteur de pelouse inadaptée aux conditions d'utilisation,
e) Une mauvaise appréciation des contraintes résultat de la nature du terrain à entretenir et, tout particulièrement de la présence de pentes sur ce terrain,
f) L'attelage incorrect d'une remorque et la mauvaise répartition des masses.

II. PREPARATION

Pour réduire le risque d'incendie - avant l'utilisation, lorsque vous faites le plein et chaque fois que vous cesse de tondre - inspectez le tracteur et éliminez tous les débris accumulés sur le tracteur, la tondeuse et derrière les protections.
- Pendant la tonte, ne porter que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussede sandales.
- Contrôlez systématiquement et soigneusement l'état de la surface à tondre et-retirer tous les objets susceptibles de revenir des projectiles lors du passage de la machine.
- ATTENTION - Le carburant est très inflammable.

Pour transporter ou stocker le carburant, n'utiliser exclusivement que des recipients concus et approuvés pour ces usages.
- Toujours replir le réservoir de carburant à l'air libre et ne pas fumer pendant le replissage.
- Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en factionnement ou qu'il est encore chaud.
- Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de creator une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.
- Refermer avec précautions les bouchons des réservoirs ou des recipients contenant du carburant pour garantir la sécurité.

• Remplacer les pots d'échéppement défectueux.

• Avant d'utiliser un tracteur de pelouse, toujours vérifier que les lames, les boulons de lame et le carter de coupé ne sont pas usés ou endommages. Toujours replacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.

• Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d'une lame peut entrainer celle des autres.

III. UTILISATION

• Ne jamais démarrer un moteur à l'intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourrait s'accumulées.
  Tondre uniquement à la lumière du jour ou avec une bonne lumière artificielle.
• Avant de tenter de démarrer le moteur, s'assurer que les lames sont débrayées et que la boîte de vitesses est au point mort.
• Ne jamais utiliser un tracteur de pelouse sur des pentes supérieures à 15^ .

• Se souvenir qu'il n'existe pas de pente «sûre». Conduire sur des pentes herbeuses demande une attention particulière. Afin d'éviter tout risque de returnement du tracteur, appliquer avec soin les consignes suivantes :

• ne pas s'arrête ou démarrer brusquement dans une pente.

• embrayer doucement et ne jamais arrêté le tracteur de pelouse dans une pente, et plus particulièrement dans le sens de la descente.
• conduire toujours lentement dans les pentes, tout comme dans les virages serrés,
• faire attention aux irrégulatés du terrain.

• ne jamais tONDRE en travers d'une pente, à moins que le tracteur de pelouse n'ait eté spécialement concu à cet effet.

• Faire attention lors de la traction de charges ou lors de l'utilisation d'équipements lourds.

• N'utiliser que des points d'attelage approuviés.

• Limiter les charges à celles qu'il est possible de contrôler avec sécurité.

• Ne pas tournier trop brusquement. Rester très prudent lors des conduites en marche arrière.
  Utiliser les masses de roues ou les contrepoids lorsqu'ils sont conseillés dans ce manuel d'utilisation.

• Faire attention à la circulation lorsque l'on doit utiliser le tracteur présd'uneurouteoulorsqu'ondoittraverseruneroute.

• Toujours stopper la rotation des lames lorsqu'on doit traverser une surface autre que du gazon.
• Lors de l'utilisation d'accessoires, ne jamais les utiliser ou les déposer à proximé de celui qu'un.
• Ne jamais utiliser le tracteur à gazon avec un défecteur ou protecteur défectueux, ou sans les dispositifs de protection en place.

• Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux.
  Avant de quitter le siege :

• débrayer les lames et abaisser le carter de coupe,
  -mettre le levier de vitesse au point mort et enclenger le frein de parking,

• arrête le moteur et-retirer les clés,

Débrayer les lames, arrêté le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d'allumage ou retarder la cléf de contact:

• avant de.xxerirer l'insert broyeur ou avant de.xxerir la goulotte d'ejction pour la nettoyer.

• avant de contrôle, nettoyer ou travailler sur le carter de coupe,

• avant de retirer un objet coincide dans le tracteur de pelouse. Dans ce cas inspecter aussitot la machine pour s'assurer qu'elle n'est pas endommagée et, si nécessaire, faire ou faire faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner à nouveau.

• silamachinemc Commence a vbrer anormalement.Dans ce casverifier immediatement le carter de coupe.

• Débrayer systématique les lames quand le tracteur n'est pas utilisé ou quand il doit être transporte.

• Débrayer les lames puis arrêté le moteur :

• avant de faire le plein d'essence,

• avant d'enlever le collecteur,
• avant de régler la hauteur de coupe à moins que ce réglage ne puisse s'effectuer du poste de conduite.

Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, si le tracteur de pelouse est équipée d'un robinet d'arrêt du carburant, fermer celui-ci.

ATTENTION: LES ENFANTS PEUVENT ETRE BLESSES PAR CET ÉQUIPEMENT. Selon l'Académie française de pediatrie, il faut que les enfants aient au minimum 12 ans avant d'utiliser une tondeuse à pousser et au minimum 16 ans avant d'utiliser une tondeuse autoportée.

• Il ne faut pas dépasser un angle maximum de 15^ pour charger et décharger cette machine.
• Le port d'Équipements de protection individuelle (EPI) appropriés est conseilé pendant l'utilisation de cette machine et comprend (au moins) des chaussures robustes, des lunettes de sécurité et des protections auditives. Ne tondez pas enchaussures découvertes et/ou àbout ouvert.
• Les niveaux de vibrations indiqués dans le présence manuel ne sont pas ajustés pour l'exposition des travailleurs aux vibrations. Il convient aux employeurs de calculer les valeurs équivalentes à 8 heures d'exposition [A(8)] et de limiter en conséquence l'exposition des travailleurs.
• Veillez à informer une pierce personne que vous âtes en train de tandre à l'extérieur.

IV. ENTRETIEN ET ENTREPOSAGE

• S'assurer que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est pré à fonctionner de nouveau, dans de bonnes conditions.
• Ne jamais entreprises le tracteur de pelouse avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage.
• Attendre le refroidissement du moteur avant d'entreposer la tondeuse autoportée dans un espace fermé.
  Pour supprimer les risques d'incendie s'assurer que le moteur, le pot d'échéppement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse.
• Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé.
• Pour plus de sécurité, remplacer systématiquement les pieces usées ou détiériorées.
• Si le réserve de carburant doit être vidangié, procéder à cette opération à l'extérieur.
• Sur les tracteur de pelouse multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.
• Quand le tracteur de pelouse est garé, entreprises ou tout simplement inutilisé, régler la hauteur de coupe dans sa position la plus)basse.

ATTENTION: Toujours débrancher le fil de la bougie d'allumage et le placer de telle sorte qu'il ne puisse, enaucun cas,enteren contact avecla bougieafin de prévenir les demarrages accidentels,lors du montage,du transport,des réglages ou des réparations.

E S I. INSTRUCCION

Risque d'incendie provoqué

par l'accumulation de débris

Consultez le manuel pour connaître

les Modes de fonctionnement sure.

AVERTISSEMENT£: Veuillez lore le Manuel d'utilisation du moteur -

Risques d'incendie - Fumées ou gaz toxiques

PRUDENCE£: Risque d'accrochage des doigts ou de la main - courroie de transmission

FR Pièces non-assemblées

Avant d'utiliser la tondeuse autoporteee, certains éléments livres dans l'emballage doivent etre montes.

Tirez vers le haut le levier de réglage (A) et faites glisser le siège jusqu'à ce que vous soyez comfortablement assis et que vous puissiezen foncer complètement lapédale defrein/d'embrayage. Libérez le levier pour verrouiller la position du siège.

ES AJUSTAR EL ASIENTO

Vérifier que le cable électrique est bien connecté sur le contacteur de sécurité (1) place sous l'embase du siège.

(ES) NOTE:

(FR) 1. Plaque arrête

1. Borne de batterie
2. Carrosserie
3. Batterie
4. Supports de la plaque arrête
5. Câble (+)
6. Câble (-)
   A. Vers l'avant du tracteur

A ATTENTION: Avant de metre en place la batterie, prendre la précaution de retarder gourmette, montre-bracelet, anneau, etc. Leur contact avec la batterie pouvant entraîner des brûlures.

ATTENTION: Ne pas faire reposer la batterie sur la porte de batterie. Poser la batterie et prendre appui à l'intérieur du compartment de batterie pour connecter les câbles de la batterie.

REMARQUE : Charger la batterie à 6-10 ampères pendant une heures minimum.

ATTENTION: La borne positive doit être connectée la première pour éviter les étincelles dues à une mise à la masse accidentelle.

Enlever les capuchons de protections des bornes et les mettre de côté. Commencer par brancher le cable rouge au pole positif puis le cable noir de la masse au pole négatif. Fixer les deux cables à l'aide des vis et des écrous. Lubrifier les bornes de la batterie avec de laGRAISSÉ RÉSISTANTE à l'eau.

REMARQUE: Mettre la batterieABOUT avant de l'insérer dans le compartment de batterie.

Saisissez les câbles de batterie rouge et noir et tirez-les vers le milieu de la batterie en croisant les câbles (8). Placez la batterie dans le compartment de batterie tout en tenant les câbles ensemble.

A TENTION: Assurez-vous que les cables de batterie se trouvent dans le compartment de batterie pour éviter qu'ils n'entrent en contact avec les pneus.

Fermez la porte de la batterie.

(ES) INSTALLACION DE LA BATERIA

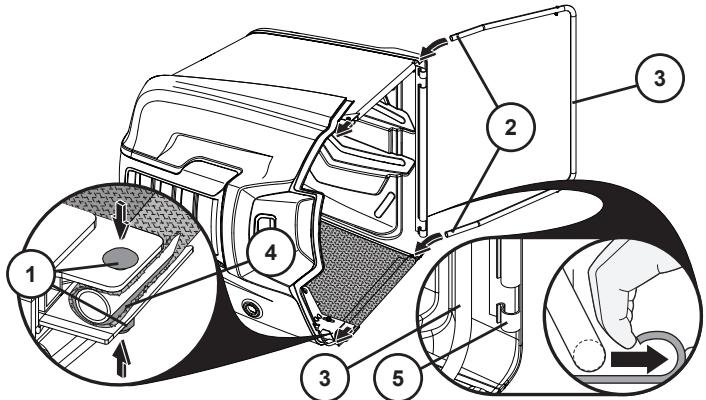

Dépliez le sac et posez-le de sorte que le côte croit soit orienté vers le haut.
- Retirez les boulons du chariot (5/16-18 x 1,5) et les écrous (1) de l'avant du châssis supérieur.

• Le groupe du bac de ramassage étant sur le côte, passes les extrémités du chinois avant du bac (2) par les boucles en tissu de chaque côte du bac.
• Réinstallé les boulons et écrous du chariot (1) pour connecter les chassinis supérieur et inférieur, en passant à travers le tissu du bac (4). Serrez correctement.

ATTENTION: Ne dépassez pas 11,2 N.m (100 lb.PO).

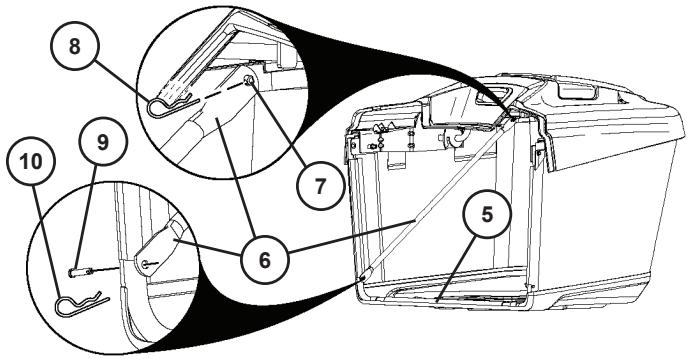

• Enclenchez la partie inférieure du chassinis avant du bac de ramassage (3) dans la pièce (5) située à l'avant du fond du bac.

• Enlevez le croisillon (6) qui se trouve dans l'ensemble du bac.
  Glissez le croisillon (6) sur la broche (7) à l'arrière du chassin supérieur du bac et fixez-le avec l'attache à ressort (8).
• Glissez le croisillon (6) sur la broche (9) à l'avant du chassin du bac et fixez-le avec l'attache à ressort (10).
• Répétez la procédure pour le côte opposé.

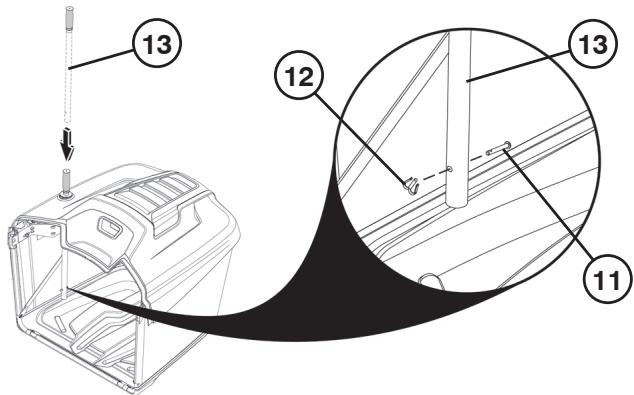

• Retirez l'axe de chape (11) et l'attache à ressort (12) de la poignée du bac (13).

• Faites glisser la poignée du bac (13) vers le bas à travers le couvercle du bac et les orifices du chassin.
• Remettez l'axe de chape (11) en place en le faisant passer à travers l'orifice de la partie inférieure de la poignée du bac (13) et faites glisser le ressort de retenue (12) dans l'orifice à l'extrémité de l'axe (11) jusqu'à ce qu'il se verrouille en position.

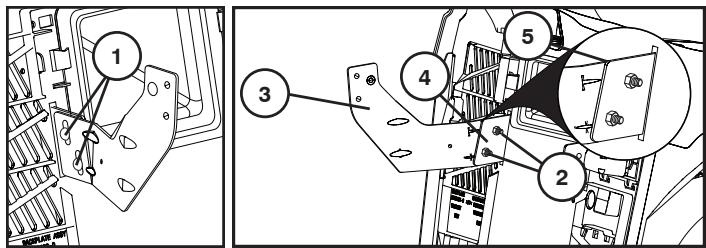

POUR INSTALLER L'ENSEMBLE DU SUPPORT DE BAC DE RAMASSAGE

Utilisez deux boulons (1) et deux écrous (2) du chariot pour fixer le support intermédiaire gauche (3) sur le support avant gauche (4), comme illustré. Les supports intermédiaires doivent se couver à l'extérieur des supports avant. Répétez la procédure pour le côté opposé.

REMARQUE : Pour que la position (5) soit correcte, les bords des supports doivent être alignés comme illustré.

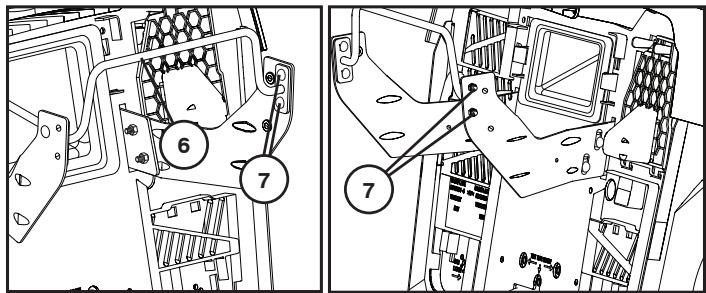

Montez deux boulons du chariot (6) de chaque cote pour relier l'étai (7) aux supports intermédiaires gauche et droit. Ne mettez pas les écrous à ce stade.

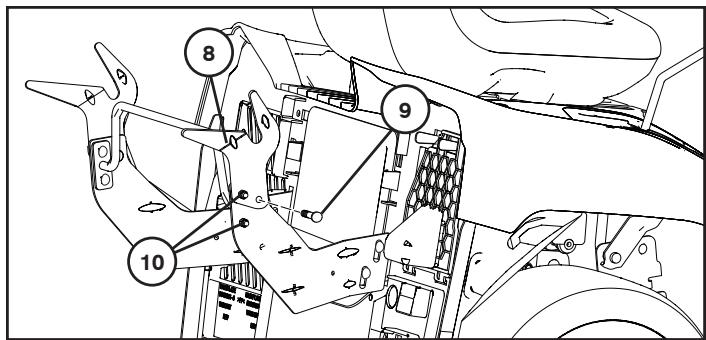

• Installez le pivot gauche du bac (8) en utilisant une vis (9) et un écrou (10), comme illustré. Répétez la procédure pour le côté opposé.

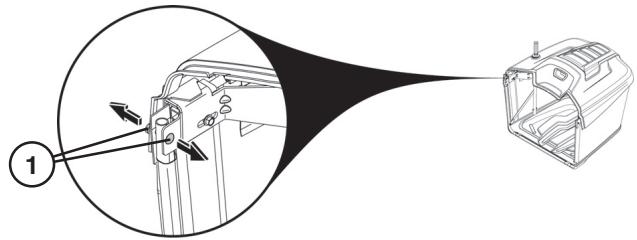

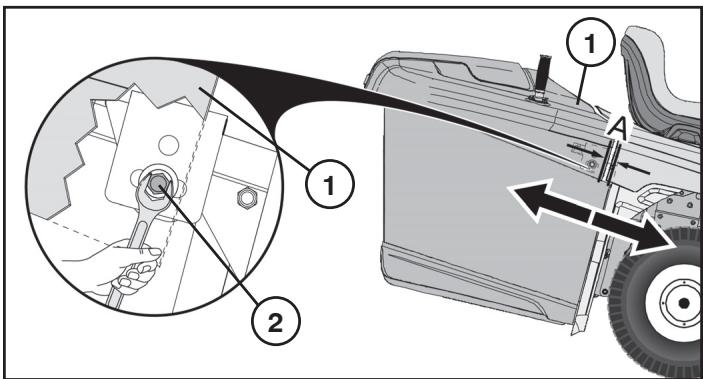

POUR REGLER LE BAC DE RAMASSAGE REGLAGE HORIZONTAL

Le tracteur sort d'usine avec l'ensemble du bac préréglié dans une position fixe. En cas de nécessité, cette position peut être ajustée afin de maintainir une distance suffisante (A) entre le garde-boue et la partie supérieure du bac. La distance ideale est d'environ 0,25" (6 mm).

• Insérez une clé de 1/2 (13 mm) sous la partie supérieure de l'ensemble du bac de ramassage (1). N'enlevez PAS le boulon de réglage (2); desserrez-le seulement. Répétez la procédure pour le côte opposé.
• Faites glisser l'ensemble du bac de ramassage dans sa position correcte.

• Lorsque l'ensemble du bac est en position, serrez les boulons de réglage (2) des deux côtés avec un couple de 11,2 N.m (100 lb.po). Ne serrez PAS TROP FORT.
• Recommencez le réglage si nécessaire.

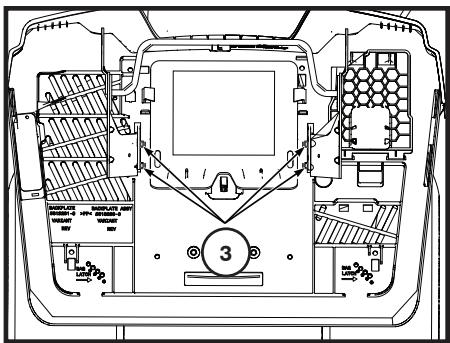

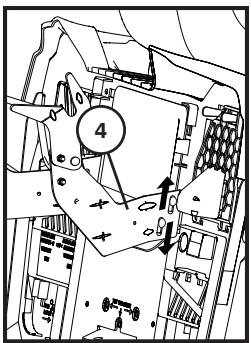

REGLAGE VERTICAL

La position verticale de l'ensemble du bac de ramassage peut être réglée au besoin pourmaintenir un alignment correct (B) entre le garde-boue et la partie supérieure de l'ensemble du bac.

• Démontez l'ensemble du bac de ramassage.
• N'enlevez PAS les boulons (3); desserrez-les seulement.
• Relevez ou abaissez les supports du bac de ramassage (4) en position correcte et reisserrez les écrous (3).

• Replacez l'ensemble du bac de ramassage sur les supports du bac (4).
• Recommencez le réglage si nécessaire.

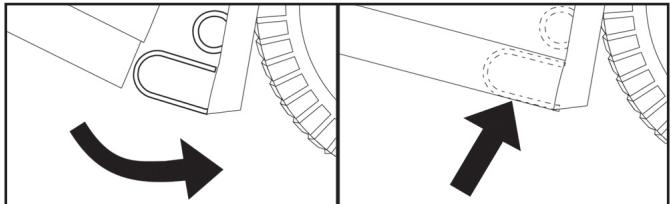

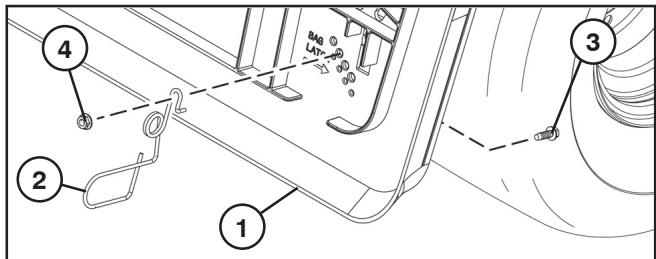

POUR INSTALLER LES RESSORTS DE BLOCAGE DU BAC DE RAMASSAGE

Les ressorts se trouvent sur la plaque de fond (1), un dans chaque coin inférieur.

Avant l'installation, couper le moteur du tracteur et serrer le frein à main.

• Installer chaque ressort de blocage en orientant la boucle (2) vers le bas, face au bac de ramassage.
• Passez le boulon de montage (3) à travers la plaque arrrière. Placez l'extrémité courbe du loquet à ressort du bac sur le boulon de montage (3) et fixez-la avec l'écrou (4) tel qu'indiqué. Serrez à fond.

REMARQUE: Le fond du bac de ramassage doit être en contact avec la boucle de manière à être solidement maintainu en place une fois fermé.

REMARQUE: Àproun réglage en hauteur de l'ensemble du bac de ramassage, il peut être nécessaire d'ajuster le verrou à ressort du bac. Pour effectuer cet ajustement, enlevez l'écrou (4) et déplacez le verrou à ressort du bac de ramassage jusqu'àu trou approprié de la plaque de support (1), de manière à assurer que l'ensemble du bac soit bien fermé. Resserrez correctement l'écrou.

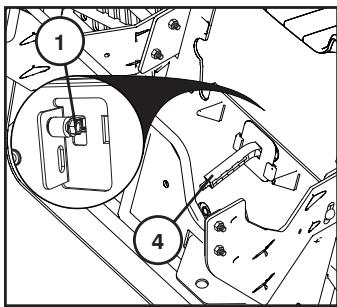

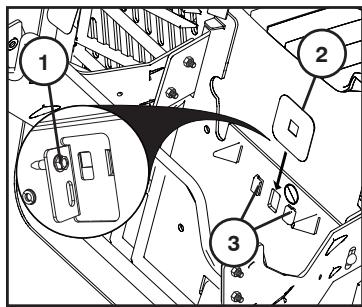

POUR INSTALLER LE LEVIER DE VIDAGE DU BAC AVEC L'EXTENSION

Le moteur du tracteur doit être à l'arrêt et le frein à main serrer avant toute tâche d'installation ou de réglage.

• Demontez la goulotte d'éjection centrale. (Voir la section 6 "Demontage de la goulotte centrale" duprésent manuel.)
• Enlevez le boulon (1) du châssis. Placez le couvercle (2) dans les fentes (3) de la plaque de support. Tout en Maintenant le couvercle en place, passez le levier (4) par la fente puis remontez le boulon (1). Effectuez le réglage nécessaire.

POUR REGLER LE LEVIER DE VIDAGE DU BAC

Faites glisser le levier de vidage du bac avec palette dans la position voulue (4).

Pour l'herbe plus lourd/humide, poussez le levier de vidage entiement a l'intérieur.
Pour une herbe plus legères/sèche, tirez le levier de vidage entiement à l'extérieur.

ES PARA MONTAR LA ENSACADA

• Enlevez les vis (1) du crochet d'attelage (2). Conservez-les soigneusement.
  Glissez le crochet d'attelage (2) à travers la fente (3) de la plaque arrière (4) tel qu'indiqué.
• Alignez les trouss du crochet d'attelage (2) avec ceux de la plaque arrêté (4). Remontez les vis (1) à travers la plaque arrêté tel qu'indiqué. Serrez correctement.

CómoINSTALLARELENGANCHEDEREMOLQUE

Emplacement des commandes

1. Interrupteur des phares
2. Commande des gaz (Accéléateur)
3. Pédale de frein et d'embrayage
4. Pédale de marche avant/marche arrière
5. Embrayage/débrayage du groupe de coupe
6. Abaisissement et relevage du plate au de coupe
7. Serrure de contact
8. Frein de parking.
9. Blocage/déblocage de la roue libre
10. Starter

FR 2. Commande des gaz

La commande des gaz permet de faire varier le régime du moteur et donc la vitesse de rotation des lames.

= Régime rapide
= Ralenti

ES 2. Accelerator

3. Pédale de frein/D'embrayage

Permet de débrayer et de freiner le tracteur et de démarrer le moteur.

3. Pedal del embrague/Freno

4. Pédale de marche avant/arrière

La direction et la vitesse du déplacement sont contrôlées par les pédales de marche avant et de marche arrêté.

4. Pedal de marcha adelante/atrás

(FR) 5. Commande d'embrayage et de débrayage du carter de coupe

Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entrainment seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entrainment. Si le bac n'est pas complètement fermé, les lames ne seront pas actionnées lors du mouvement du levier vers l'avant et le moteur s'arrête. Si le bac se détache pendant la coupe, le moteur s'arrête.

FR 6. Relevage et abaisissement du carter de coupe

Tirer sur le levier vers l'arrière pour relever rapidement le carter de coupe lors du passage sur une surface accidentee. Pour le transport, le carter de coupe doit etre dans sa position la plus elevée (releve au maximum). Pour cela, tirer le levier vers I'arriere jusqu'a sa butee.

FR 7. Clé de contact et de démarrage

La clé de contact a quatre positions différentes.

OFF Le circuitélectrique est coupé (eteint)

ROS ON Sécurité Marche Arrière (ROS) branchée

ON Le circuitélectrique est fermé(allumé)

START Le démarreur du moteur est alimenté

Le dispositif de sécurité marche arrêté (ROS) permet de faire fonctionner une fauchuse ou tout autre équipement quand la marche arrêté est enclenchée (Voir Section 5 - "Conduite").

ATTENTION!

Lorsque la machine doit rester sans surveillance, même pour un court instant, toujours arrêté le moteur,mettre le levier de commande de vitesse au point mort (Neutre) et retarder la clé de contact.

(FR) 8. Frein de stationnement

Pour enclencher le frein de stationnement:

1. Enfoncer à fond la pédale d'embrayage/frein.
2. Relever vers le haut le levier du frein de stationnement et le maintainir dans cette position.
3. Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut).

Pour desserrer le frein de parking, il suffit d'enconcer la pédale d'embrayage/frein pour que le levier du frein de parking soit déverrouillé et qu'il revienne automatiquement dans sa position de repos.

FR 9. Blocage et déblocage de la roue libre

Pour remorquer ou déplacer le tracteur sans l'aide du moteur, la commande de roue libre, qui se trouvesur le tablier arrière du chassin du tracteur, doit être tirée vers l'extérieur et bloquée dans cette position.

REMARQUE: Pour débloquer la commande de roue libre, appuyez sur la pédale de frein/embrayage.

ES 9. AcoplamentoyDesacoplamentodeRuedaLibre

Lorsque le moteur est froid, tirer le bouton de commande du starter avant d'essayer de démarrer. Dès que le moteur a démarré et tourne régulièrement, repousser le bouton de commande.

4. Avant de démarrer. 4. Antes del arranque.

(F) Plein de carburant

Utiliser de l'essence pure (sans ajouter d'huile) sans plomb. Remplir le réservoir jusqu'au bord inférieur de l'orifice de replissage, jamais plus haut.

ATTENTION!

L'essence est un produit inflammable. Prendre les précautions nécessaires et faire le plein en extérieur. Ne jamais fumer lors du replissage du réservoir, ou à proximité, et ne pas refaire le plein tant que le moteur est encore chaud. Ne pas trop replir le réservoir, penser à l'expansion de l'essence à la chaleur ce qui risquerait d'entrainer le débordement du réservoir. Toutjours s'assurer, après le plein, que le bouchon du réservoir est correctement visse et serrer. Conserver l'essence dans un écipient spécifique conçu à cet effet et dans un local frais et aéré. Verifier régulièrement le réservoir et le circuit d'alimentation en carburant.

L'orifice de replissage avec son bouchon/jauge est accessible après basculement du capot moteur vers l'avant. Le niveau d'huile du moteur doit être contrôle avant chaque utilisation. S'assurer que le tracteur se trouve bien à plat, dévisser le bouchon avec sa jauge, essuyer cette dernière. Remettre en place le bouchon/jauge et le revisser. Attendre quelques secondes et-retirer à nouveau la jauge. Contrôler le niveau de l'huile sur la jauge.

FR Pression de gonflage des pneus

Vérifier régulièrement la pression de gonflage des pneus. La pression de l'air dans les pneus doit être de 1 bar pour les roues avant et de 0,8 bar pour les roues arrirées.

FR Demarrage du moteur

Asseyez-vous sur le siège en position de conduite, appuyez sur la pédale de frein et tirez le frein à main. S'assurer que le carte de coupe est en position de transport (en position supérieure) et que le contrôle pour l'embrayage/débrayage du carte de coupe est en position de débrayage.

REMARQUE!

La machine est équipée d'un dispositif de sécurité qui arrête le moteur immédiatement, s'il est encore en fonctionnement, lorsque le conducteur quitte le siège. Le carter de coupe est également muni d'un dispositif de sécurité qui empêche l'embrayage des lames tant que le collecteur ou le déflecteur (en option) ne sont pas correctement mis en place à l'arrêt du tracteur.

ES Arranque del motor

Tournier la clef de contact en position de démarrage "START".

REMARQUE

Ne pas faire tournier le démarreur pendant plus de 5 secondes à la fois. Si le moteur ne démarre pas, attendre une dizaine de secondes avant de refaire un essai de démarrage.

Laisser revenir la cléf de contact à la position "ON" lorsque le moteur a démarré. Amener la manette de gaz à la position de régime moteur désiré. Pour la coupe, positionner la manette dans l'encoche correspondant au régime moteur optimal pour la tonte (accelération maximale du moteur).

FR Pour avancer et pour reculer

La direction et la vitesse du déplacement sont contrôlées par les pédales de marche avant et de marche arrêté.

• Démarrer le tracteur et relâcher le frein de stationnement.
• Appuyer doucement sur la pédale de marche avant, ou sur celle de marche arrêté, pour que le tracteur commence à se déplacer. Plus la pédale est enfonnée, plus la vitesse augmente.

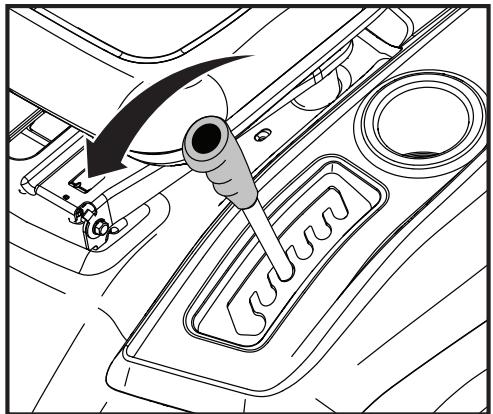

Coupe

Abaissser le carter de coupe en repoussant le levier de commande de releavage vers l'avant et embrayer le carter de coupe. Choisir la vitesse d'avancement en fonction du terrain et de la qualité de coupe désirée.

Moteur "ON" (Fonctionnement normal)

FR Sécurité Marche Arrière (ROS)

Votre tracteur est équipé d'un dispositif de sécurité de fonctionnement en marche arrière (ROS). Dès que l'opérateur Essaie d'enclencher la marche arrière en actionnant l'embrayage de l'équipment, le moteur s'arrête si la clé de contact n'est pas en position ROS "ON" (sécurities marche arrière).

ATTENTION! Il est fortement déconseilé de faire marche arrrière avec l'embrayage de l'équipement enclenché. Mettre la sécurité ROS en position "ON" pour faire marche arrrière avec l'embrayage de l'équipement enclenché uniquement lorsque l'opérateur decide que cette opération est nécessaire pour repositionner le tracteur avec l'équipement enclenché.

N'utiliser la faucheuse en marche arrêté que si c'est absolument nécessaire.

UTILISATION DU DISPOSITIF DE SECURITE ROS

• Laisser tournier le moteur et tourner la clé de contact vers la gauche sur ROS "Marche" (ON).
• Regarder en bas et derrière avant de faire marche arrière.
• Appuyer doucement sur la pédale de marche arrêté pour commencer le mouvement
• Quand les manoeuvres avec le dispositif ROS sont terminées, tourner la clé de contact vers la droite sur la position Moteur "Marche" (ON).

(FR) Conseils pour la tonte

• Retirer de la pelouse, les pierres et autres objets qui pouraient être propulsés par les lames et doivent ainsi des projectiles dangereux.
• Localiser et marquer les pierres et autres obstacles fixes afin d'éviter une éventuelle collision pendant la tonte.
• Commencer par couper assez haut, puis réduire progressivement cette hauteur de coupe jusqu'à obtention du résultat souhaïte.
• Le meilleur résultat de coupe sera obtenu avec un régime de rotation du moteur élevé (Les lames tournent très vite) et une vitesse d'avancement réduite (Le tracteur avance lentement). Si l'herbe n'est pas trop longue, ni trop épaissé, vous pouvez augmenter la vitesse en passant une vitesse supérieure ou en augmentant la vitesse du moteur, sans compromètement le résultat final.
• Les plus belles pelouses sont celles qui sont tondues souvent. La coupe est plus régulière et l'herbe est mieux répartie sur la surface. Le temps passé pour effectuer la tonte ne sera pas nécessairement plus important, car la vitesse d'avancement pourra être plus élevé sans que l'aspect de la pelouse n'en soit affecté.
• Eviter de tandre une pelouse mouillée, car la qualité de la coupe ne pourrait être correcte du fait de l'enforcement des roues du tracteur dans le sol.
• Nettoyer le carter de coupe, et en particulier le fond, au jet ou au nettoyeur à haute pression, après chaque utilisation. Une raclette peut être utile pour décoller l'herbe fraîche du carter ou de la goulotte d'éjection.

FR Pour vider le bac (Basculement manuel seulement)

Votre tracteur est équipé d'une alarme sonore qui vous avertit lorsque le bac est plein. Pour arrêter l'alarme, débrayer les lames.

• Amener le tracteur la ou vous souhaitez le décharger.
• Vérifier que la boîte de vitesse est au point mort. Engagez le frein de stationnement.
• Tirer le leiver de vidange du bac vers le haut puis vers l'avant afin d'ouvrir le bac et vider l'herbe coupée.
  Pour continuer à tondre, déplacez l'unité vers l'avant pour vous assurer que le bac de ramassage est complètement abaisse et dans la position de service correcte, ce qui permettra à la tondeuse de fonctionner.

FR Pour convertir la tondeuse :

(Ces accessoires sont nécessaires pour le paillage ou l'éjection arrêté.)

Pour le paillage

• Mettez le chassin en position de coupe haute.
• Déposez le bac ou le déflecteur d'éjection arrêté en option.
• Introduisez le bouchon dans la plaque arrière et sur l'adaptateur de la goulotte du chassin de la tondeuse.
  Fixez le bouchon en reliant les deux sangles dans les orifices situés sur les bras de support du bac.
• Remplacez le bac ou le deflecteur d'éjection arrière en option pour permettre à la tondeuse de fonctionner.

Voues a present pret a commencer le paillage.

Vers la goulotte d'éjection arrêté

• Mettez le chassin en position de coupe haute.
• Demontez le bac de ramassage, son ensemble de support et la plaque de paillage (si elle est installée).
• Installez la goulotte d'éjection par l'ouverture dans la plaque arrrière et faites-la glisser au-dessus de l'adaptateur du chassin.
• Attachez la goulotte en fixant les deux écrous à oreilles à la bride de la goulotte.
  Fixez le deflecteur d'éjection à la plaque arrière en visant les quatre (4) vis à oreilles dans les inserts filetes se trouvant dans la plaque arrière.
• Serrez fermement les vis à oreilles.

Pour l'ensachage

• Mettez le chassin en position de coupe haute.
• Déposez le déflecteur d'éjection arrêté ou la plaque de déchiquetage.
• Introduisezlagoulotted'éjection dans l'ouverturesituéedans la plaque arrrièreetsurl'adaptateur duchassinéslatondeuse.
• Attachez la goulotte au tracteur en fixant les deux écrous à oreilles à la bride de la goulotte.
  Montez le bac sur le tracteur.

Para convertir la segadora:

• Ne jamais utiliser un tracteur sur des pentes excédant 15^ . Les risques de renversement étant alors très importantes.
• Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendicularément à la pente, aussi bien en montant, qu'en descendant.
• Ne jamais arrêté ou démarrer un tracteur en pente.

ES ADVERTENCIA!

(FR) Arrête le moteur

Débrayez la commande de l'embrayage. Positionnez l'accélérateur sur la vitesse rapide. Relevez l'unité de coupe et tournez la clé de contact sur la position d'arrêt "STOP".

(ES) Apagar el motor

(FR) Ne jamais laisser la clé de contact sur la machine lorsqu'elle restée sans surveillance afin d'éviter que des enfants ou autres personnes non autorisées ne puissant démarrer le moteur.

ES ADVERTENCIA!

Avant toute intervention sur le moteur ou le carter de coupe suivre les instructions ci-dessous:

• Enconcer la pédale d'embrayage/frein pour verrouiller le frein de stationnement.
  Débrayer les lames.
• Arrête le moteur.
• Débrancher le cable d'allumage de la bougie.

ES ADVERTENCIA!

Relever le capot,
- Débrancher les phares,
- Àpres s'être placé devant le tracteur, prendre le capot par les côtés, le faire basculer vers l'avant puis le soulever pour le libérer des encoches qui le retiennent au chassin.
Pour le remetre en place, repositionner les ergots du capot dans les encoches du chassin.
Rebrancher les phares et refermer le capot.

REMARQUE: Le tracteur doit être entretenu régulièrement afin de maintainir ses performances.

ATTENTION! Toujours débrancher le fil de la bougie, afin d'eviter tout demarrage accidentel, lors d'une réparation, d'une inspection ou d'une opération de maintenance.

Avant chaque utilisation :

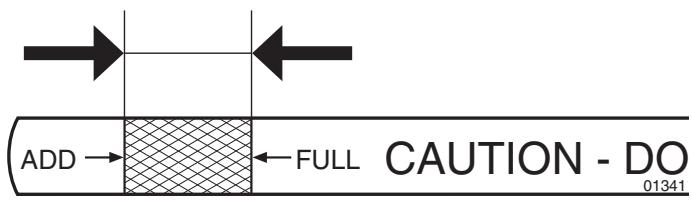

• Contrôler le niveau d'huile et lubrifier, si nécessaire, les points d'articulation,
• Vérifier que tous les boulons, écrous et épingle sont en place et solidement fixés,
• Contrôler la batterie, ses cosses et sa mise à l'air libre,
  La recharger doucement à 6 ampères, si nécessaire,
  Nettoyer la grille de ventilation du moteur,
  Nettoyer le filtré à air,
• Nettoyer le tracteur afin d'évacuer la poussière et les brindilles qui risqueraient d'endommager le moteur ou de provoquer un échauffement anomal.
• Vérifier le fonctionnement du frein.

Nettoyage

Il n'est pas recommandé de nettoyer le tracteur à l'aide d'un tuyau d'arrosage ou d'un apparéil de nettoyage haute pression, sauf si le moteur et la transmission sont correctement protégés contre l'eau. Une pénetration d'eau dans le moteur ou la transmission réduirait la durée de vie utile du tracteur. Utiliser de l'air compré ou un souffleur de feuilles pour retarder l'herbe, les feuilles et les saletés du tracteur et de la tondeuse.

Nettoyage De La Plaque De Direction :

• Nettoyez toute trace de débris sur la plaque de direction. Les débris peuvent empêcher le mouvement de l'arbre de la pédale de frein/d'embrayaget, provoquant le glissement de la courroie avec perte d'entrainment.

ATTENTION: Évitez les points de coincement et les pièces mobiles.

A1. ATTENTION : POINTS DE COINCEMENT

1. La Plaque De Direction.
2. Système de direction, tableau de bord, pare-chocs et faucheuse non illustrés.
3. Nettoyez le haut.
4. Pédale de frein/d'embrayage.

ES Mantenimiento

PRUDENCE: Si le moteur a tourné pendant une période prolongée juste avant la vidange de l'huile, l'huile sera chaude.

Glissez le bec de vidange sur le chassin, sous l'orifice de vidange.
- Placez un récipient sous le bec pour récapérer l'huile.
- Dévissez et enlevez le bouchon de vidange à l'aide d'une clé à douille de 1/2 pouce (12 points) (rallonge recommandée).
Vidangez l'huile a travers le bec de vidange.
Refermez le bouchon de vidange d'huile

ATTENTION: Ne serrez pas excessivement(13 Ft. Lbs./17 Nm).

1. Orifice de vidange d'huile
2. Bec de vidange d'huile
3. Bouchon de vidange d'huile

PARACAMBIAR EL ACEITE

Consigner les dates d'intervention après chaque opération d'entretien.	Selon les besoin	Toutes les 8 H	Toutes les 25 H	Toutes les 50 H	Toutes les 100 H	Toutes les 200 H
Vidange de l'huile moteur (sans filtré à huile)
Vidange de l'huile moteur (avec filtré à huile)
Graissage des articulations
Vérification des freins
Nettoyage de la grille d'aération
Nettoyage du filtré à air et du pré-filtre
Remplacement de la cartouche du filtré à air
Nettoyage des ailettes de refroidissement moteur
Remplacement de la bougie
Vérification du gonflage des pneus
Remplacement du filtré à carburant
Nettoyage des cosses de la batterie et des connexions
Vérification du pot d'échéppement

INFORME DE SERVICIO

Système de détction opérateur et sécurité de marche arrière (ROS)

S'assurer que les dispositifs de sécurité (présence opérateur et marche arrêté) fonctionnement correctement. Si vous tracteur ne fonctionne pas comme il est décrit plus haut,.Remédier au problème immédiatement.

Le moteur ne devrait pas demarrer si la pedale du frein n'est pas complètement appuyée et si l'embrayage de l'équipement n'est pas relaché.

VERIFIER LE CAPTEUR DE PRESENCE OPERATEUR:

Le moteur s'arrêtechaque fois que l'opérateur se lève de son siège sans avoir d'abord enclenché le frein de stationnement.
Le moteur s'arrêtechaque fois que l'opérateur se levede son siège et que l'embrayage de l'équipement estenclenché.
L'embrayage de l'équipement ne devrait jamais être enclenché si l'opérateur n'est pas assist dans son siège.

VERIFIER LE DISPOSITIF DE SECURITE MARCHE ARRIERE (ROS):

Le moteur s'arrêtechaque fois que l'opérateur essaie d'enclencher la marche arrière quand la clé de contact est sur la position Moteur "Marche"(ON) et que l'embrayage de l'équipment est enclenché.
Le moteur s'arrêtechaque fois que l'opérateur essaie d'enclencher la marche arrière quand la clé de contact est en position ROS "Marche" (ON) et que l'embrayage de I'équipment est enclenché.

Les lames doivent être parfaitement affutés pour obtenir une belle coupe. L'affutage peut être réalisé à l'aide d'une lime ou d'une meule.

REMARQUE: Il est très important d'affuter les deux extrémités de la lame de façon identique afin d'éviter tout déséquilibrage.

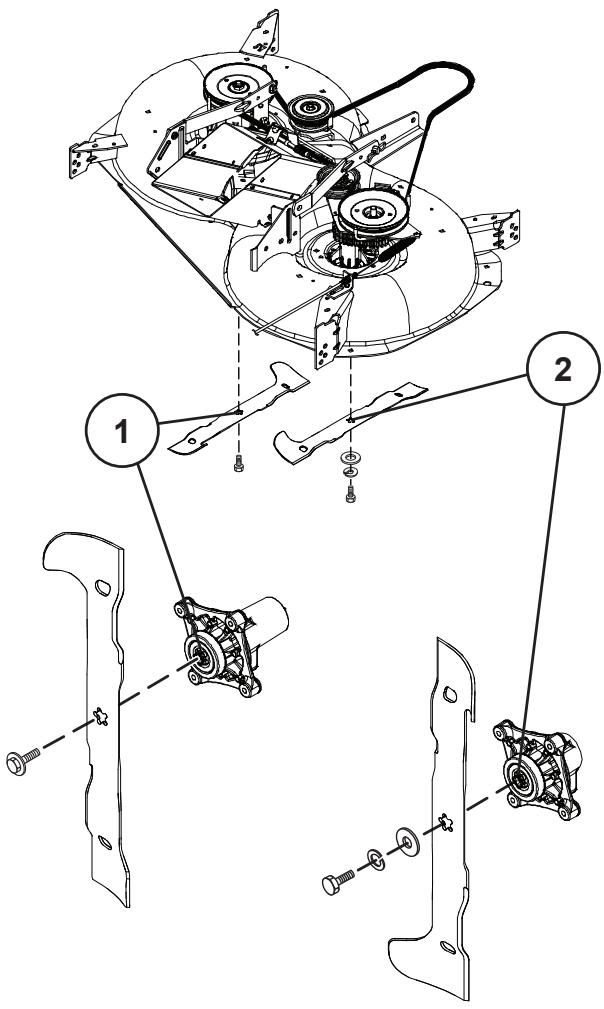

ES Cuchillas

ATTENTION: Les deux lames de la tondeuse sont différentes et chacune d'entre elles doit etre installee a sa place dans le carter de coupe. Il est vivement conseilé de travailler sur une lame à la fois pour s'assurer du bon assemblage des composants.

• Relever au maximum la machine pour avoir accès aux lames de coupe.
• Enlevez le boulon de blocage de la lame.
• Mettre en place une lame neuve, ou la lame d'origine réaffutée, avec le tranchant tourné vers le haut (fond du carter de coupe), comme indiqué sur la figure.

ATTENTION: Le montage de la lame est correct lorsqu'son alésage central en forme d'étoile est parfaitement emboitée sur l'étoile se trouvant à l'extrémité du moyeu.

ATTENTION: La vis de fixation de la lame est traitée thermiquement en classe 8, bien respecter le couple de serrage.

1. Lame avec orifice en forme d'étoile à cinq branches
   Le centre de cette lame est doté d'un orifice en forme d'étoile à cinq (5) branches. Le boulon de fixation de cette lame est doté d'un filage normal à droite. Pour le desserrer, le tourner dans le sens antihoraire (R) et pour le serrer, le tourner dans le sens horaire (R).

2. Réinstaller le boulon de la lame et bien le serrer (62-75 Nm.).

3. Lame avec orifice en forme d'étoile à cinq branches
   Le centre de cette lame est doté d'un orifice en forme d'étoile à cinq (5) branches. Le boulon de fixation de cette lame est doté d'un filetage à gauche. Pour le desserrer, le tourner dans le sens horaire (√) et pour le serrer, le tourner dans le sens antihoraire (√).

4. Réinstaller le boulon hexagonal, la rondelle de blocage et la rondelle plate en respectant scrupuleusement l'ordre illustré.

5. Bien serrer le boulon (62-75 Nm).

FR Pour Vérifier Le Frein

Le tracteur a besoin de plus de cinq (5) pieds pour s'arrête complètement lorsqu'il est lancé à pleine vitesse et que la vitesse supérieure est engagée, sur une surface en béton sec ou pavée, les freins ont donc besoin d'être entretenus.

You pouvez aussi vérifiez le frein en:

1. Stationnant le tracteur sur une surface plate, en béton sec ou pavée, en appuyant à fond sur la pédale de frein et en engageant le frein de stationnement.
2. Libérez la transmission en plaçant la commande roue libre dans la position « transmission débrayée ». Tirez la commande roue libre hors de et dans la fente et l'âchez de façon à ce qu'elle reste dans la position débrayée.

Les roues arrêtè doivent se verrouiller et patiner si vous essayez de pousser le tracteur à la main vers l'avant. Si les roues arrêtè tournent, le frein a besoin d'être révisé. Adressez-vous à un service après-vente ou à un mécanien spécialisé.

ES Controller El Freno

Pour Démoner La Fauchese

Déposez la goulotte de centrage comme déscrit précédement.
- Placez l'embrayage del'accesso re en position "DEGAGÉ".
- Faites descendre le levier de levage del'accessoire dans sa position la plus bajo.
Retirez le cache de l'arbre (Q).
Pour retirer le cable (P), appuyez sur le taquet (L)
- Otez la couroie de la faucheuse de la poulie de l'embrayage (M).
- Déposer le ressort en forme d'épingle à cheveauz (E) et enlever le levier.
- Déposer le ressort en forme d'épingle à cheveauz (A) et enlever le levier.
- Déposer le ressort en forme d'épingle à cheveauz (D) et enlever le levier.

PRUDENCE: Le levier de levage est à ressort. Saisissez-le fermement et libreze-le lentement.

• Faites sortir la faucheuse en la faisant glisser par l'avant du tracteur.

FR Mise en place du carter de coupe

• Pousser le carter de coupe sous le tracteur. Le déflecteur du canal d'éjection doit se trouver du côté droit.
  La mise en place se fait dans l'ordre inverse de celui de la dépose.

FR Pour remplacer la courroie de transmission

DÉMONTAGE DE LA COURROIE DE TRANSMISSION DE LA TONDEUSE

1. Garezletracteurbien a plat.Engagezlefreindestationnement.
2. Faites descendre le levier de levage de l'accessoire dans sa position la plus basse.
3. Eliminez la saleté ou les brins d'herbe qui s'accumulent autour des arbres et à la surface du pont supérieur.

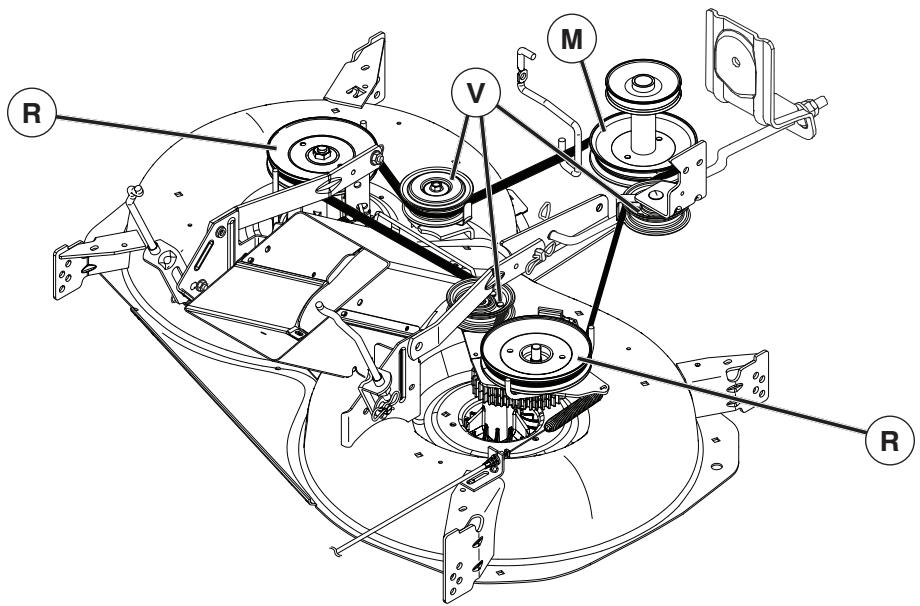

4. Retirez la courroie de la poulie d'embrayage (M), de la poulie du mandrin (R) et des poulies guides (V).

MONTAGE DE LA COURROIE DE TRANSMISSION DE LA TONDEUSE

1. Placez la couroie autour des deux pouies (R) de l'arbre et des pouies folles (V) de la façon illustrée.
2. Montez la courroie sur la poulie (M) de l'embrayage.

IMPORTANT: Vérifiez si la couroie est correctement passée dans toutes les gorges des poulies de la tondeuse.
3. Faites monter le levier de levage de l'accessoire dans sa position la plus élevé.

FR Pour Mettre La Tondeuse A Niveau

Vérifiez si les pneus sont correctement gonflés à la pression indiquée sur les pneus. Des pneus trop ou trop peu gonflés risquent de nuir à l'aspect de votre pelouse et de vous laisser croire que votre tondeuse est mal réglée.

1. Si votre pelouse est inégale même si les pneus sont correctement gonflés, observer de quel côte la tondeuse tand plus bas.

REMARQUE: Vous pouvez, au besoin, monter le côté bas de la tondeuse ou baisser le côté haut.

1. Aliez du côté de la tondeuse que vous pouze régler.

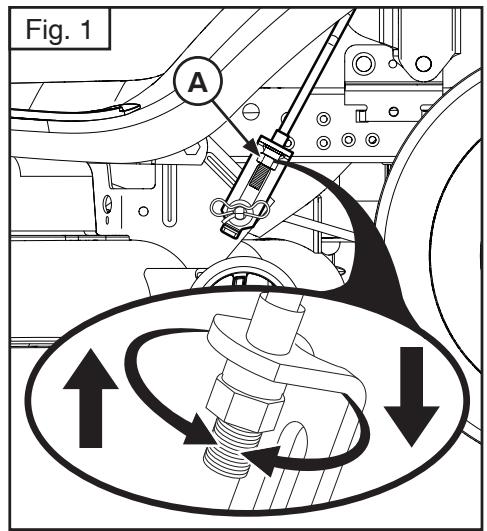

2. Avec une clé de 34 de pouce ou une clé régliable, faites tourner l'écrou de réglage (A) vers la gauche pour baisser la tondeuse ou vers la droite pour la monter (Fig. 1).

REMARQUE: Chaque tour complet de l'écrou de réglage fait monter (descendre) la tondeuse de 3/16 de pouce environ.

1. Vérifiez si vous réglage est correct en tONDant un peu d'herbe et en observant l'aspect final. Répétez le réglage en cas de besoin jusqu'à ce que vous soyez satisfait du résultat.

RÉGLAGE BILATÉRAL DE PRECISION

1. Les pneus étant correctement gonflés, garez le tracteur sur un sol plat ou dans une allée.

A PRUDENCE: Les lames sont affuétées. Protégez vos mains en portant des gants et (ou) enveloppez les lames dans une étoffe épaisse.

1. Faites monter la tondeuse dans sa position la plus elevée.

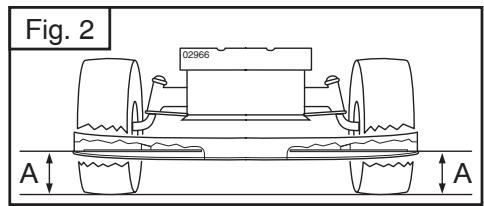

2. Des deux côtés de la tondeuse, placez la lame sur le côté et mesurez la distance (A) entre le bas de la lame et le sol. La distance doit être la même des deux côtés (Fig. 2).
3. Sivous devez effectuer léglage, reportez-vous aux étapes 2 et 3 des Instruction du réglage visuel qui precedent.
4. Vérifiez à nouveau la distance et réglez-la au besoin jusqu'à ce que les deux côtés soient identiques.

RéGLAGE D'AVANT EN ARRIÈRE

IMPORTANT: Le pont doit être mis à niveau bilatéralement Pour que la coupe soit parfaite, les lames de la tondeuse doivent être régles de façon à ce que la pointe avant se trouve 1/8 ÷ 3/4 pouce plus bas que la pointe arrrière lorsque la tondeuse est dans sa position la plus élevé.

A PRUDENCE : Les lames sont affuétées. Protégez vos mains en portant des gants et(ou) enveloppèz les lames dans une étoffe épaisse.

• Faites monter la tondeuse dans sa position la plus élevé.

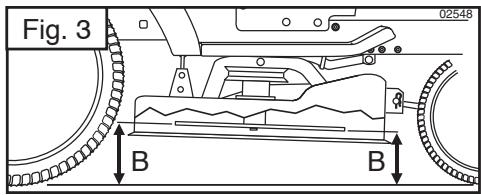

• Placez les lames de façon à ce que la pointe soit orientée vers l'avant. Mesurez la distance (B) entre le sol et les pointes avant et arrière de la lame (Fig. 3).
  Si la pointe avant de la lame n'est pas 1 / 8÷ 3 / 4 pouce plus bas que la pointe arrriere, allez a l'avant du tracteur.

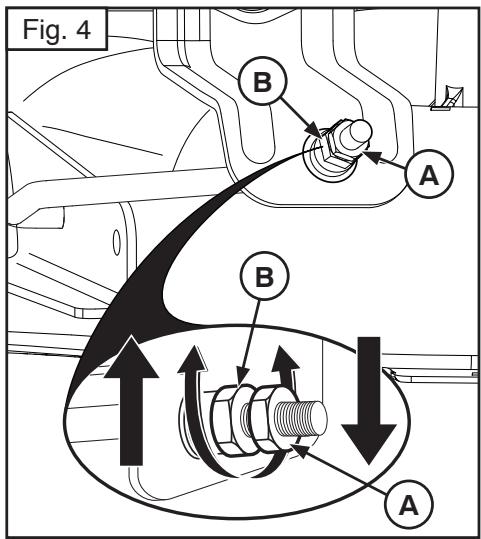

• Avec une clé réglable ou de 11/6 pouce, desserrez le contre-écrou (A) de plusieurs tours pour libérer le contre-écrou B.
• Avec une clé de 3/4 de pouce ou une clé réglable, faites tourner l'éçrou de réglage (B) de la connexion avant en sens horsaire (serrage) pour faire monter l'avant de la tondeuse ou en sens antihoraire (desserrage) pour l'abaisser (Fig. 4).

REMARQUE: Chaque tour complet de l'écrou de réglage fait monter (descendre) la tondeuse de 1/8 de pouce environ.

• Vérifiez à nouveau la mesure, réglez au besoin jusqu'à ce que la pointe de la lame se trouve 1/8 ÷ 3/4 de pouce plus bas que la pointe arrêté.
• Maintenez l'écrou de réglage dans cette position à l'aide de la clé et serrez solidement le contre-écrou contre l'écrou de réglage.

FR Pour remplaçer la courroie de transmission du mouvement

DEPOSE

1. Garez le tracteur sur une surface plane. Serrez le frein de stationnement.

ATTENTION: Veillez à ce que la clé de contact soit retiree pendant les opérations effectuées sur le tracteur.

1. Déposez le bac.
2. Déposez la goulotte d'éjection de centrage comme décrit précédement.
3. Déposer l'unité de coupe comme décrit précédemment.

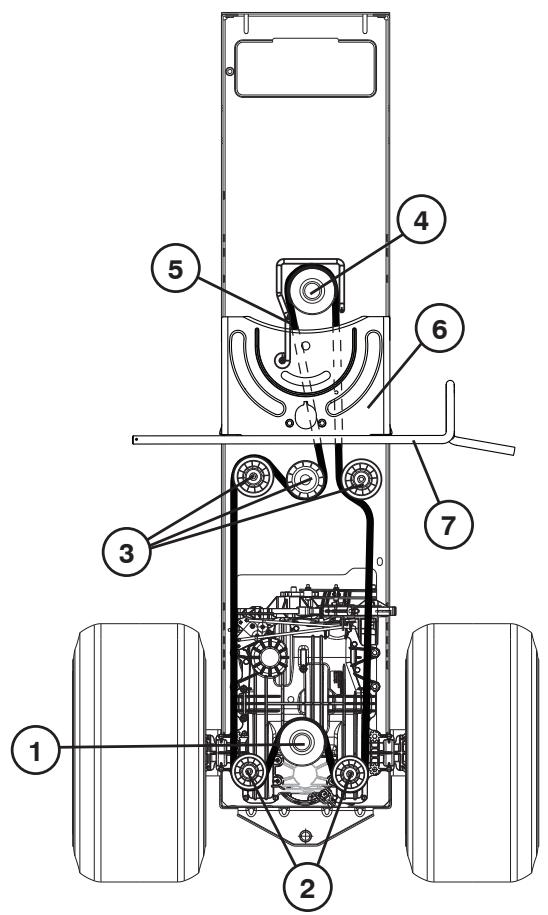

4. Depuis la partie postérieure du tracteur, travailliez à travers la plaque arrrière et déposez la courroie de transmission de la tondeuse de la poulie de la boîte-pont (1) et des poulies folles arrrière (2).
5. Déposez la courroie des pouilies folles intermédiaires (3)
6. Sortez la couroie de la poulie du moteur (4) et faites-la passer autour du guide de couroie (5).

INSTALLATION

1. Démarrez la courroie au-dessus de la plaque du support de direction (6) à gauche de l'arbre de direction (7).

REMARQUE: Veillez à ce que la courroie se trouve au-dessus de la partie supérieure de l'embrayage/arbre de la pédale de frein (8).

1. Faites passer la couroie sur la poulie du moteur (4) et sous le guide de couroie (5).
2. Continue l'installation de la courroie dans l'ordre inverse de sa dépose.

IMPORTANT: Contrôlez la couroie pour assurer son bon acheminement dans toutes les gorges et les guides de poulie de la tondeuse.

La transmission est scelledée en usine et il n'est donc pas nécessaire de contrôle ou de parfaire le niveau du fluide. Dans le cas où la transmission présenteait une fuite ou nécessiterait une intervention, contacter un réparateur agréé de la marque de la transmission.

E5 MANTENIMIENTO - TRANSEJE

Le chassin de votre tracteur est doté d'un port de lavage nécessaire pour le nettoyage. Il est conseillé d'en faire usage après chaque utilisation de la tondeuse.

REMARQUE: Pour les modèles avec des protections françaises, le port de lavage se trouve sur la protection gauche, juste devant le pneumatique arrière.

• Amenez le tracteur sur une surface plane, assez pres d'une arrivée d'eau pour y brancher votre tuyau d'arrosage.

IMPORTANT : Veiliez à ce que la goulotte d'éjection du tracteur ne soit PAS orientée vers votre maison, garage, voiture en stationnement, etc. Retirez l'ensacheuse ou le cache-paillis, si prisent.

• Vérifiez que la commande d'embrayage de l'équipment est en position "DEBRAYEE", mettez le frein de stationnement et arrêtez le moteur.
• Reculez le collier de serrage de l'adaptateur d'embout sur le tuyau d'arrosage (A) et enoncez l'adaptateur dans le port de lavage, à l'extrémité gauche du châssis de la tondeuse (B). Replacez le collier de serrage pour fixer l'adaptateur sur l'embout.

IMPORTANT : Tirez sur le tuyau pour vous assurer qu'il est bien attaché.

Ouvrez l'arrivée d'eau.
- Prenez place sur le fauteuil du tracteur, puis redémarrez le moteur et mettez le levier d'accélérateur en position «Fast», (")

IMPORTANT : Vérifiéz à nouveau que rien ni personne ne se trouve àproximé du tracteur.

• Mettez la commande d'embrayage du tracteur en position "EMBRAYEE". Restez à la place du conducteur jusqu'à ce qu'à la fin du nettoyage.
• Mettez la commande d'embrayage du tracteur en position "DEBRAYEE". Mettez la clé de contact sur STOP afin d'arrêté le moteur du tracteur. Fermez l'accuee d'eau.
• Retirez le collier de serrage de l'adaptateur d'embout pour sorting l'adaptateur du port de lavage.
• Déplacez le tracteur vers une zone sèche, de préférence goudronnée ou pavée. Mettez la commande d'embrayage de l'équipement en position "Embrayée" pour retarder l'excès d'eau et faire sécher le tracteur avant de le ranger.

AVERTISSEMENT: En l'absence de raccord de lavage ou si le raccord de lavage utilisé est endommagé, tout object entrant en contact avec la lame risque être projeté et représenté un danger pour vous ou toute autre personne.

• Remplacez les raccords de lavage absents ou endommages immédiatement, avant la prochaine utilisation de la tondeuse.
• Bouchez tout évientuel orifice dans la tondeuse à l'aide de boulons et d'écrous.

ES BOCA DE LAVADO DE LA PLATAFORMA

(FR) Le moteur ne démarre pas

1. Manque de carburant dans le réservoir.
2. Bougie d'allumage defectueuse.
3. Le câblage de la bougie d'allumage défectueux.
4. Il y a des impuretés dans le carburateur ou dans le circuit du carburant.

Le démarreur n'entraîne pas le moteur

1. La batterie est decharge.
2. Mauvais contact entre les cosses des cables de batterie et les bornes de la batterie.
3. Le levier de commande d'embrayage/débrayage n'est pas en bonne position.
4. Le fusible principal est hors d'usage.
5. Le contacteur de démarrage est endommagé.
6. Le contacteur de sécurité sur la pédale d'embrayage/ frein est défectueux ou endommagé.
7. La pédale d'embrayage/frein n'est pas suffisamment enforcée.

Le moteur ne tourne pas régulierement

1. Un rapport de vitesse tropélevé est enclenché.
2. La bougie est défectueuse.
3. Le carburateur est mal régle.
4. Le filtré à air est colmaté.
5. La mise à l'air libre du réservoir est bouchée.
6. Le réglage de l'allumage est incorrect.
7. Il y a des impuretés dans le circuit de carburant.

Le moteur manque de puissance

1. Le filtré à air est colmaté.
2. La bougie d'allumage est défectueuse
3. Il y a des impuretés dans le circuit de carburant.
4. Le carburateur est mal régle.

Le moteur chauffe

1. Le moteur est en surcharge.
2. La prise d'air ou les ailettes de refroidissement sont colmatées.
3. La turbine de refroidissement est endommagée.
4. Le niveau d'huile est trop bas ou il n'y a pas d'huile dans le moteur.
5. Le réglage de l'allumage est incorrect.
6. La bougie d'allumage est defectueuse.

La batterie ne charge pas

1. Le fusible est hors d'usage.
2. Une ou plusieurs cellules sont endommagées.
3. Mauvais contact entre les bornes de la batterie et les cosses des câbles de batterie.

L'éclairage ne fonctionne pas

1. Le connecteur du cable des phares ne doit pas etre relié.
2. Les ampoules sont grillées.
3. L'interrupteur de commande est defectueux.
4. Il y a un court circuit dans le faisceau de raccordement.

Le tracteur vibre

1. Les lames de coupe sont mal fixées ou mal positionnées.
2. Le moteur est mal fixe.
3. Undéséquilibre est apparue à la suite del'endommagement d'une ou de plusieurs lames de coupe ou à la suite d'un mauvais affutage.

Coupe irregulière

1. Mauvais affutage des lames de coupe.
2. Le carter de coupe n'est pas à l'horizontale.
3. L'herbe est haute et humide.
4. L'herbe est accumulée sous le carter de coupe.
5. La pression de gonflage des pneumatiques n'est pas identique du cote croit et du cote gauche.
6. Le rapport de vitesse enclenché est trop élevé.
7. La couroie d'entrainement du carter de coupe patine.

ES El motor no arranca

FR Suivre la procédure suivante une fois la saisson terminée:

• En fin de saison, suivre la procédure suivante pour le remisage. N'utilise pas de nettoyeur haute pression pour le lavage. L'eau pourrait s'infiltrer dans le moteur et abréger ainsi la durée de l'appareil.
• Nettoyer l'ensemble de la machine et plus particulièrement l'intérieur du carter de coupe.
• Effectuer les retouches de peinture qui s'avereient nécessaires afin d'éviter la corrosion.
  Vidanger le moteur.
• Retirer la bougie d'allumage et verser une cuillere à soupe d'huile dans le moteur. Faire tourner le moteur à la main pour répartir l'huile et remettre la bougie en place.
• Déposer la batterie et la remisee dans un endroit frais apres l'avoir rechargée. La proteger des grands froids.
• Remiser la machine à l'abri dans un endroit sec et protégé de la poussière.

ATTENTION!

Ne jamais utiliser d'essence pour effectuer le nettoyage. Utiliser un détergent du commerce et de l'eau chaude.

Entretien et réparations

Pour commander des pieces de rechange, indiquer le nom du modele, sa version, l'année d'achat, l'année de fabrication et le numero de série de la machine. Prendre contact avec le revendeur local pour les révisions sous garantie et pour les réparations. Toujours utiliser des pieces de rechange d'origine.
