Intitulé	Description
Format	ATX standard (305 mm x 244 mm)
Socket processeur	LGA 775 (Socle 775) pour processeurs Intel
Chipset	Intel P965 Express (Northbridge) + ICH8 (Southbridge)
Processeurs supportés	Intel Core 2 Duo, Core 2 Extreme, Pentium Dual-Core, Pentium D, Pentium 4, Celeron (avec support EM64T et Hyper-Threading selon modèle)
Mémoire RAM	4 slots DIMM DDR2, jusqu'à 8 Go total, fréquences 533/667/800 MHz avec détection automatique
Stockage SATA	4 connecteurs SATA 3.0 (6 Gbps), support RAID 0/1/5/10 via JMicron

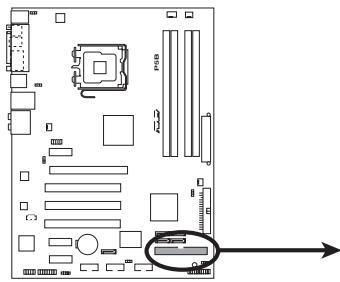

Stockage IDE	1 connecteur IDE pour disques durs et lecteurs optiques legacy
eSATA externe	1 connecteur eSATA via panneau arrière (expansion SATA externe)
Slots d'extension	1 x PCI Express x16 (GPU), 3 x PCI Express x1, 3 x PCI classiques pour cartes additionnelles
Ports USB	8 ports USB 2.0 en façade/arrière, avec support ASUS USB Boost pour périphériques haute vitesse
Réseau	Gigabit Ethernet 10/100/1000 Mbps intégré (RJ45)
Audio	Codec ADI AD1988A avec son 8 canaux HD, S/PDIF numérique optique et coaxial
Technologies ASUS AI Lifestyle	ASUS AI Gear : ajuste dynamiquement la tension CPU sur 4 modes (Silent, Normal, Performance, Turbo) pour réduire la consommation et le bruit. ASUS Q-Fan 2 : contrôle intelligent du ventilateur basé sur la charge système. EZ Latch : connecteurs à fermeture rapide sans outil.
Refroidissement	Dissipateur thermique de grande surface, ventilation optimisée, support pour ventilateurs additionnels
Utilitaires ASUS inclus	ASUS AI Suite (gestion performance/température), ASUS AI Gear (optimisation CPU), ASUS AI Nap (économie d'énergie), ASUS PC Probe II (monitoring), ASUS MyLogo2 (personnalisation splash screen), Utilitaire SoundMAX HD Audio, Support RAID JMicron avec création de disquette pilote
BIOS	AMI BIOS, mise à jour via EZ Flash 2, CrashFree BIOS 3 (protection anti-brick), ASUS Update, AFUDOS
Technologies processeur supportées	Enhanced Intel SpeedStep (EIST) pour gestion dynamique de fréquence, Intel EM64T (64-bit), Intel Hyper-Threading selon modèle CPU
Gestion de l'alimentation	Support ACPI 2.0, APM, modes suspension S1/S3/S4/S5, activation vidéo sur reprise S3
Configurations de sécurité	Protection surcharge électrique, protection ESD (décharge électrostatique), recommandation isolation humidité
Compatibilité OS	Windows XP/Vista/7, Linux (distributions majeures), FreeBSD
Dimensions et poids	305 mm (L) x 244 mm (l), environ 1.5 kg
Garantie et support	Garantie constructeur ASUS selon région, support technique et mise à jour BIOS disponible sur le site ASUS

FOIRE AUX QUESTIONS - P5B ASUS

Quels processeurs Intel sont compatibles avec l'ASUS P5B ?

L'ASUS P5B supporte tous les processeurs Intel LGA 775 : Core 2 Duo, Core 2 Extreme, Pentium Dual-Core, Pentium D, Pentium 4 et Celeron. Vérifiez auprès d'ASUS la liste complète des BIOS pour votre modèle exact de processeur, car les versions de BIOS plus anciennes peuvent ne pas supporter les CPUs les plus récents du socket.

Comment réinitialiser le BIOS de l'ASUS P5B aux paramètres d'usine ?

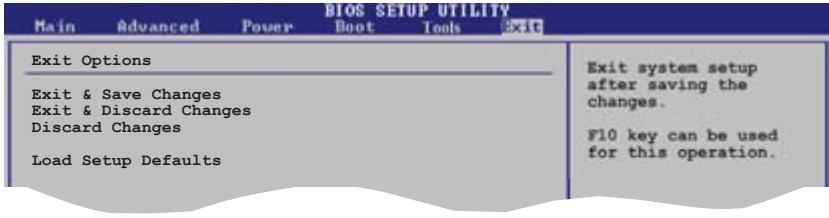

Deux méthodes : (1) Accédez au menu Exit du BIOS et sélectionnez 'Load Optimized Defaults' ou 'Load Setup Defaults', puis validez. (2) Ou éteignez complètement l'ordinateur, retirez la pile CMOS pendant 5-10 minutes, puis remettez-la en place. Cette deuxième méthode réinitialise complètement le BIOS, y compris le mot de passe.

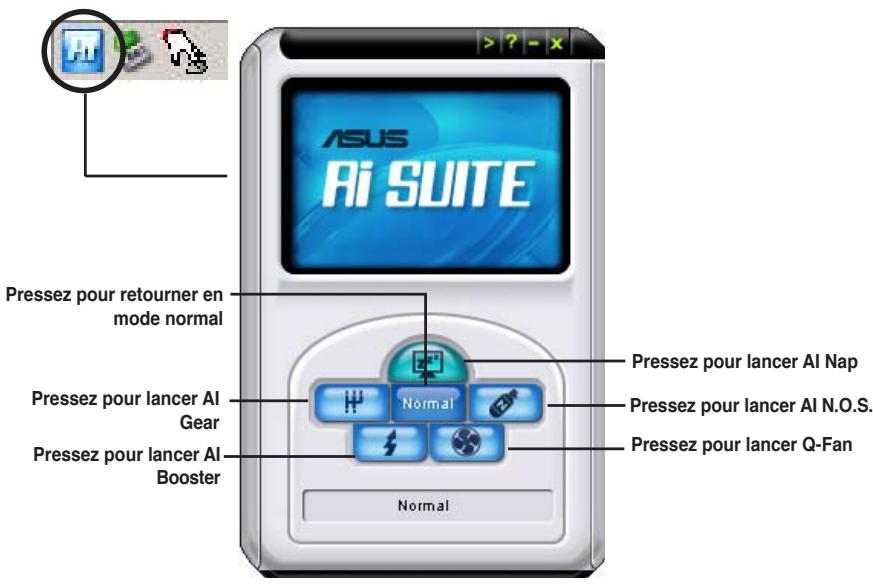

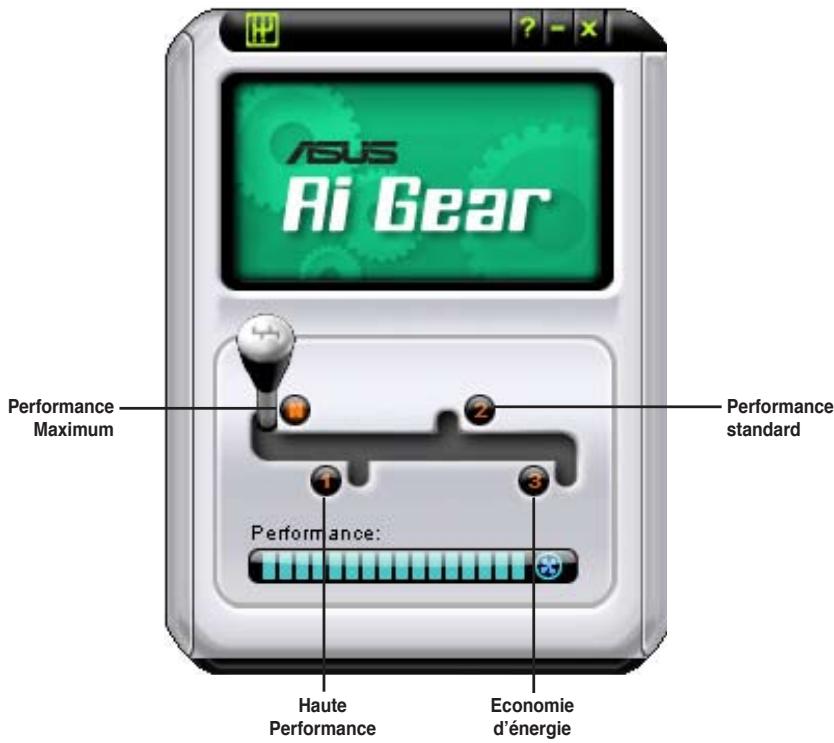

Comment utiliser ASUS AI Gear pour optimiser la performance et réduire la consommation ?

Installez l'utilitaire ASUS AI Gear depuis le CD de support. Lancez l'application et choisissez parmi 4 profils : Silent (minimum de consommation), Normal (équilibre), Performance (haute vitesse) ou Turbo (surclockage optimisé). AI Gear ajuste automatiquement la tension du processeur et la fréquence pour chaque profil, réduisant la chaleur et le bruit avec le profil Silent.

Quel type et quelle quantité de mémoire RAM peut supporter l'ASUS P5B ?

L'ASUS P5B accepte la mémoire DDR2 aux fréquences 533 MHz, 667 MHz ou 800 MHz dans 4 slots DIMM. La capacité maximale supportée est 8 Go (4 x 2 Go). Utilisez des barrettes identiques pour les meilleures performances en mode Dual-Channel. Vérifiez la liste de compatibilité mémoire ASUS avant d'acheter.

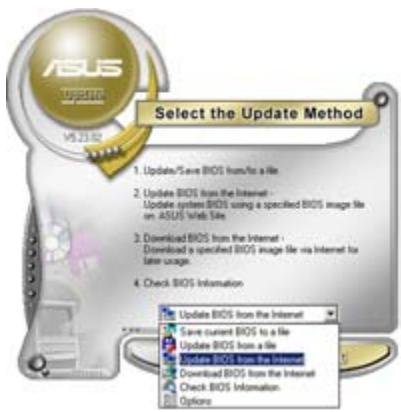

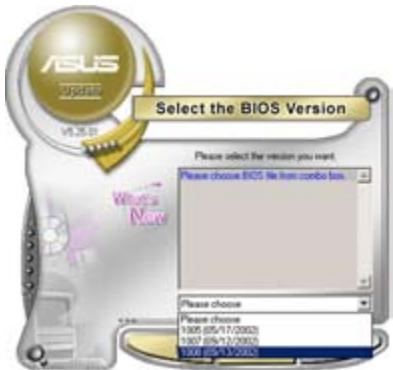

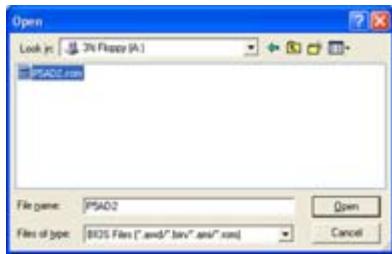

Comment mettre à jour le BIOS de l'ASUS P5B ?

Téléchargez la dernière version du BIOS depuis le site de support ASUS. Deux méthodes : (1) Utilisez ASUS EZ Flash 2 directement depuis le BIOS : Boot, sélectionnez Boot from Floppy ou USB, utilisez EZ Flash 2. (2) Sous Windows, utilisez l'utilitaire ASUS Update après extraction du fichier BIOS. CrashFree BIOS 3 protège la mise à jour contre les interruptions.

L'ordinateur ne démarre pas avec l'ASUS P5B. Que vérifier d'abord ?

Vérifiez dans cet ordre : (1) Alimentation : vérifiez la prise secteur et le connecteur 24 broches + 8 broches CPU. Utilisez un multimètre si possible. (2) RAM : retirez et réinsérez les barrettes DDR2, testez chaque emplacement. (3) CPU : vérifiez que le processeur est bien enfiché et que le ventilateur est bien fixé. (4) BIOS : si le PC s'allume puis s'éteint, une réinitialisation CMOS peut aider.

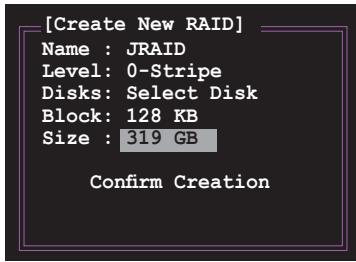

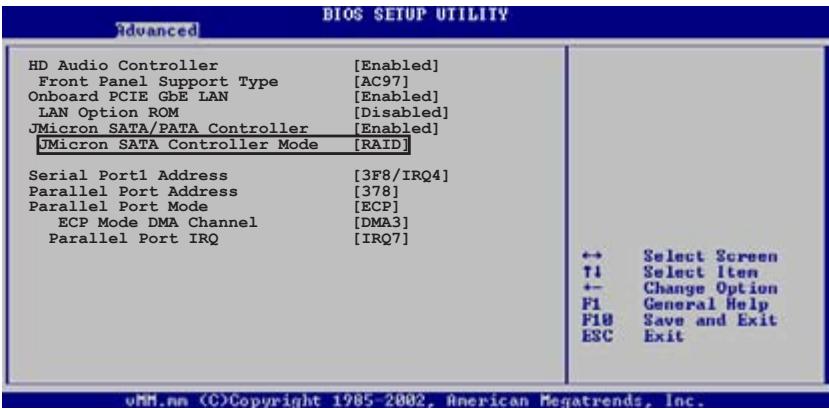

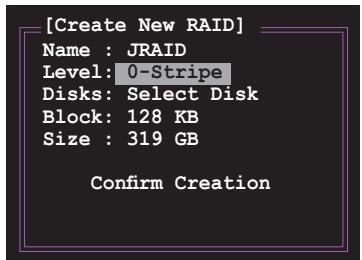

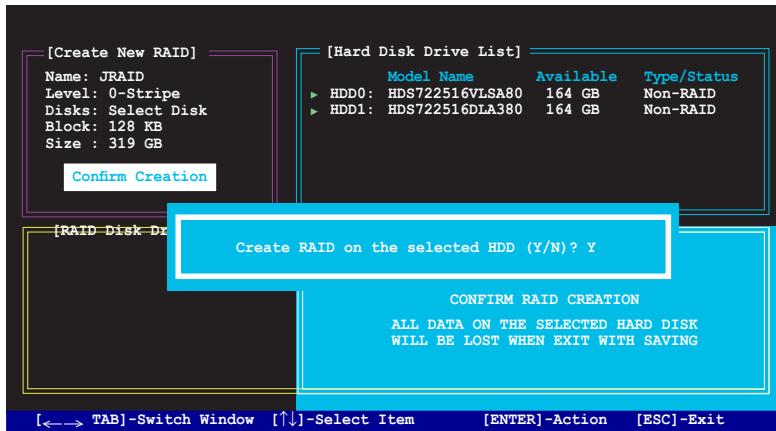

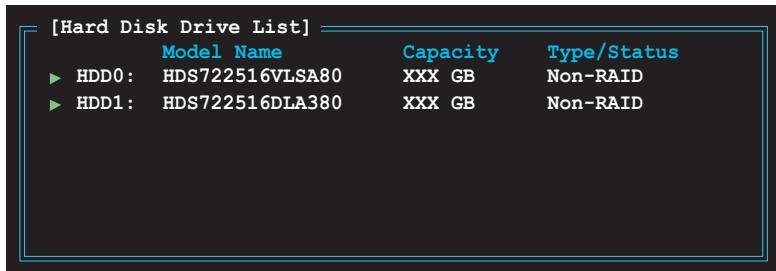

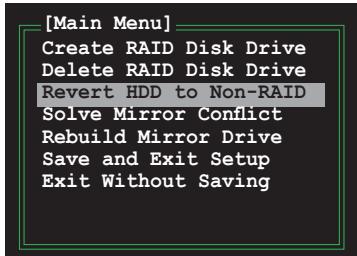

Comment configurer le RAID avec l'ASUS P5B ?

L'ASUS P5B inclut 4 ports SATA avec support RAID 0, 1, 5 et 10 via le contrôleur JMicron. Dans le BIOS, allez à Advanced > Onboard Device Configuration > JMicron RAID. Créez la disquette RAID depuis le CD de support pour installer les pilotes RAID sous l'OS. Vous pouvez aussi gérer le RAID via l'utilitaire ASUS fourni après installation.

Pourquoi ma carte mère P5B ne reconnaît pas mon disque dur SATA 3 moderne ?

Les disques SATA 3 (6 Gbps) sont rétrocompatibles sur l'ASUS P5B (SATA 3.0 2 Gbps), mais le BIOS et les pilotes doivent être à jour. Mettez à jour le BIOS à la dernière version ASUS. Vérifiez dans le BIOS : Main > SATA 1/2/3/4 doivent être sur 'Enabled'. Testez chaque port SATA individuellement. Si un disque ne fonctionne pas, changez de port ou testez avec un autre câble SATA.

Comment activer l'overclocking sur l'ASUS P5B ?

Redémarrez et entrez dans le BIOS (Suppr au boot). Allez à Advanced > JumperFree Configuration. Ici, vous trouverez : CPU Frequency, CPU Voltage, Memory Voltage et Memory Clock. Augmentez graduellement CPU Frequency (ex. de 200 MHz à 210 MHz) et testez la stabilité. N'augmentez que de petits pas (5-10 MHz) entre chaque test. Vous pouvez aussi utiliser le profil 'ASUS O.C. Profile' dans le menu Tools. Attention : l'overclocking réduit la durée de vie.

Comment résoudre une surchauffe ou un throttling du CPU sur l'ASUS P5B ?

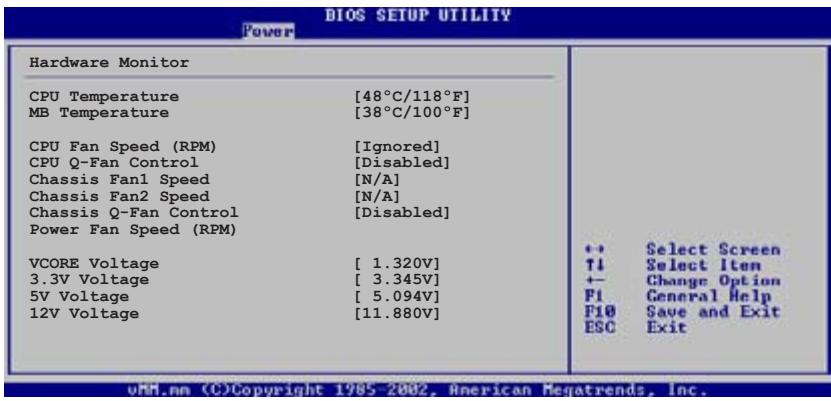

Vérifiez avec ASUS PC Probe II ou le Hardware Monitor du BIOS la température actuelle. Solutions : (1) Nettoyez la poussière du dissipateur et du ventilateur du châssis avec de l'air comprimé. (2) Vérifiez que le ventilateur CPU tourne à bonne vitesse avec Q-Fan 2 activé (Advanced > Onboard Device > Q-Fan). (3) Vérifiez que le dissipateur est bien en contact : appliquez une nouvelle pâte thermique si nécessaire. (4) Réduisez la tension CPU dans Advanced > CPU Configuration si vous avez overclocké.

Quels sont les paramètres BIOS recommandés pour une utilisation stable ?

Pour une utilisation standard, gardez les paramètres par défaut (Load Optimized Defaults). Configurations recommandées : Advanced > Onboard Device > USB Device Support : Enabled pour les périphériques USB modernes. Power > ACPI 2.0 Support : Enabled. Boot > Boot Device Priority : paramétrez selon votre OS (SATA 1 pour Windows par défaut). Advanced > Q-Fan 2 Control : Enabled pour le refroidissement optimisé. CPU Configuration > Intel EIST : Enabled pour économiser l'énergie. Si vous overcloquez, augmentez CPU Voltage progressivement.

Comment gérer les ventilateurs avec Q-Fan 2 sur l'ASUS P5B ?

ASUS Q-Fan 2 ajuste automatiquement la vitesse des ventilateurs selon la charge système. Activez-le dans BIOS : Advanced > Onboard Device Configuration > Q-Fan 2 Control : Enabled. Vous pouvez choisir un profil : Silent (bruit minimum), Normal (équilibre) ou Performance (refroidissement maximum). Le ventilateur CPU et du châssis s'adapteront automatiquement pour maintenir une température optimale tout en réduisant le bruit quand le système est peu sollicité.

Peut-on utiliser ASUS P5B avec un processeur Pentium 4 Prescott haut-de-gamme ?

Oui, l'ASUS P5B supporte les Pentium 4 Prescott, Pentium 4 Northwood et Pentium D (dual-core Pentium 4). Cependant, pour une meilleure performance thermique et énergétique, les processeurs Core 2 Duo sont fortement recommandés sur cette carte mère P965, car ils consomment moins et dégagent moins de chaleur tout en offrant de meilleures performances.

Comment vérifier si le BIOS est à jour pour mon P5B ?

Redémarrez et appuyez sur Suppr pour entrer au BIOS. Allez à Main > System Information : vous verrez la version actuelle du BIOS (ex. 'BIOS Version 0901'). Visitez le site de support ASUS (support.asus.com), recherchez P5B, téléchargez la version la plus récente. Si une version plus récente existe, suivez les instructions de mise à jour via EZ Flash 2 ou ASUS Update.

Y a-t-il une limite de RAM ou de vitesse DDR2 sur l'ASUS P5B ?

L'ASUS P5B supporte au maximum 8 Go de DDR2 en 4 slots DIMM. Vitesses supportées : DDR2-533, DDR2-667 et DDR2-800 MHz. Le BIOS détecte automatiquement la vitesse et la configure. Si vous mélangez différentes vitesses, le BIOS utilisera la plus lente. Pour les meilleures performances en Dual-Channel, utilisez 2 ou 4 barrettes identiques de même capacité et vitesse.

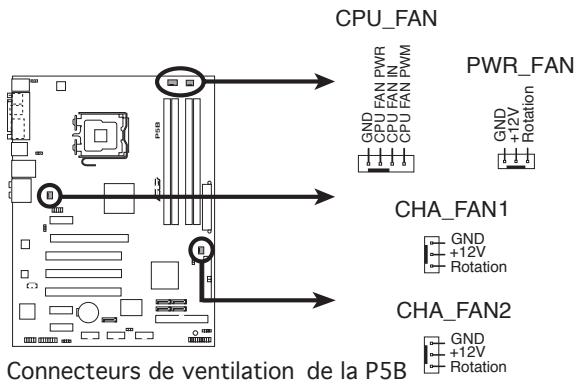

Comment régler la ventilation du châssis avec ASUS P5B ?

Le ventilateur du châssis se connecte au connecteur Fan à l'arrière de la carte mère. Utilisez Q-Fan 2 Control dans le BIOS (Advanced > Onboard Device) pour gérer la vitesse automatiquement selon la température CPU. Vous pouvez aussi régler manuellement la vitesse du ventilateur en pourcentage (ex. 60%) dans BIOS. Assurez-vous d'avoir une bonne circulation d'air : entree avant basse, sortie arrière/haut.

MODE D'EMPLOI P5B ASUS

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être produit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelle langue que ce soit, sous quelle forme ou par quels moyens que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou ALTERÉ, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYES OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNSES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGESMENT A TODT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

Notes vii

Informations sur la sécurité VIII

P5B: les caractéristiques en bref xi

Chapitre 1: introduction au produit

1.1 Bienvenue 1.1-1 1.2 Contenu de la boîte 1-1 1.3 Fonctions spéciales 1-2

1.3.1 Points forts du produit 1-2 1.3.2 Fonctions ASUS AI Lifestyle 1-3 1.3.3 Fonctions innovantes ASUS 1-5

Chapitre 2: informations sur le matériel

2.1 Avant de commencer 2-1 2.2 Vue générale de la carte mère 2-2

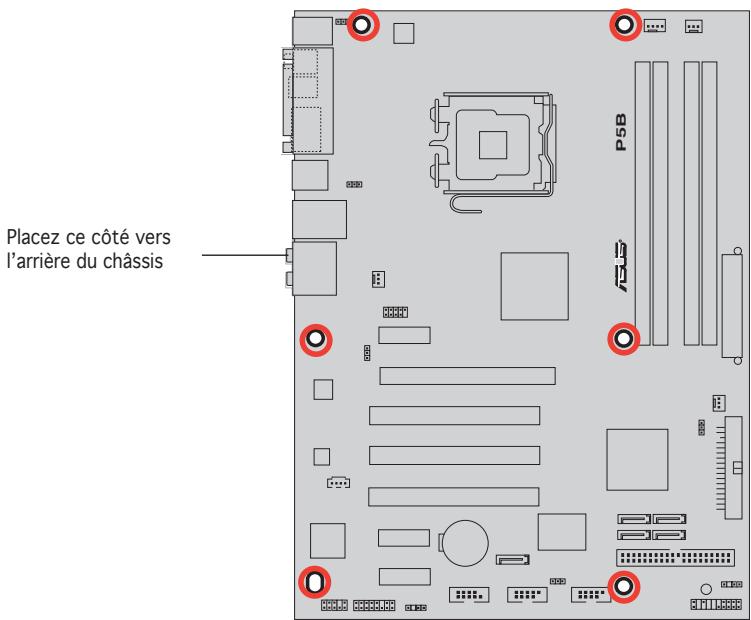

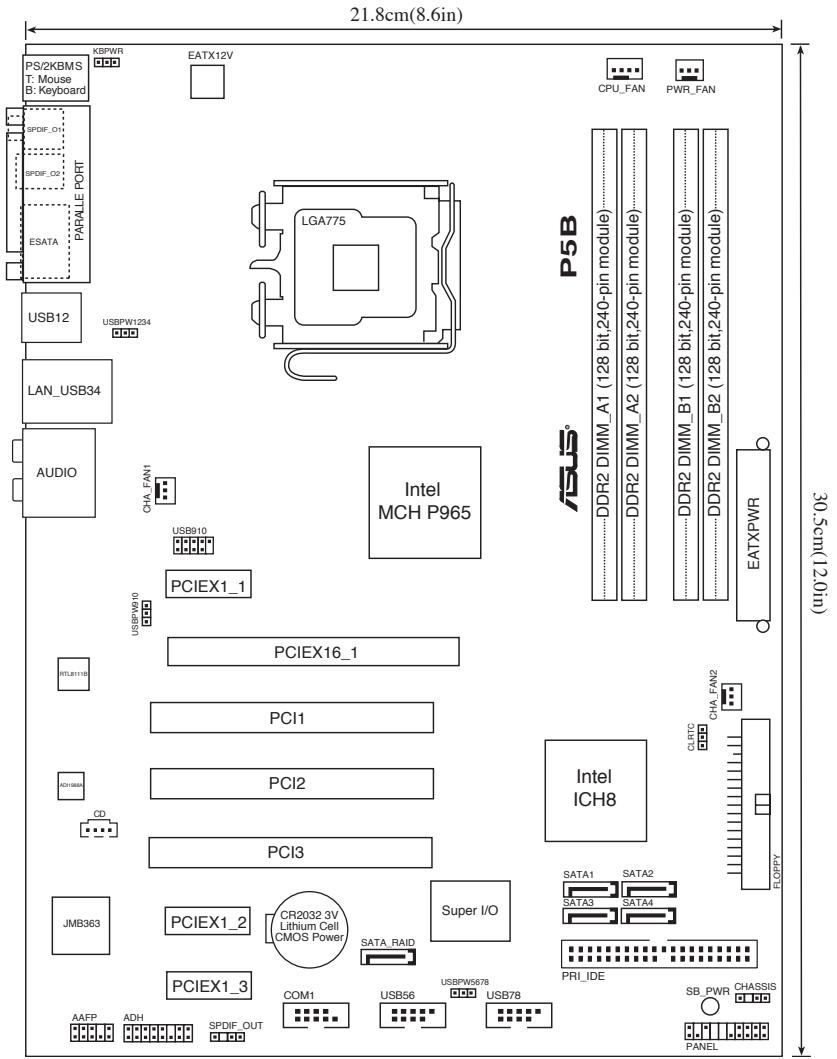

2.2.1 Orientation de montage 2-2 2.2.2 Pas de vis 2-2 2.2.3 Layout de la carte mère 2-3 2.2.4 Contenu du layout 2-4

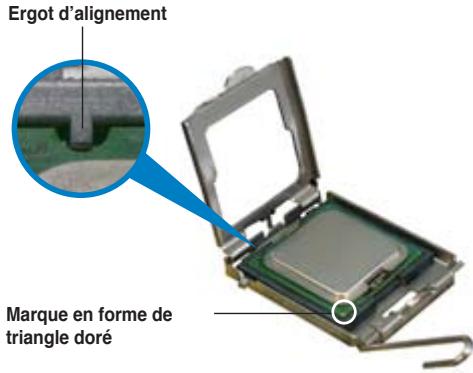

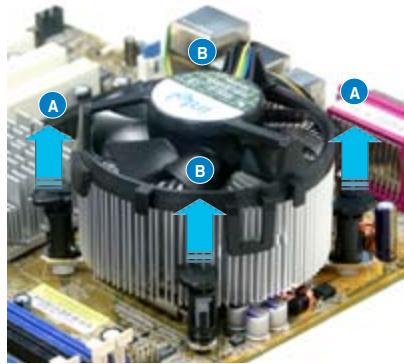

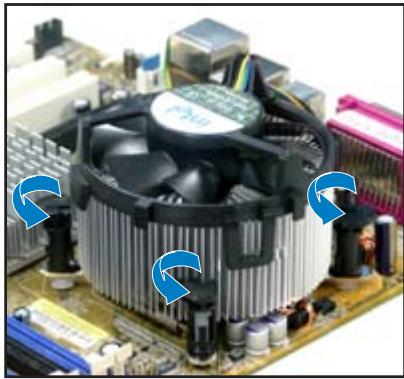

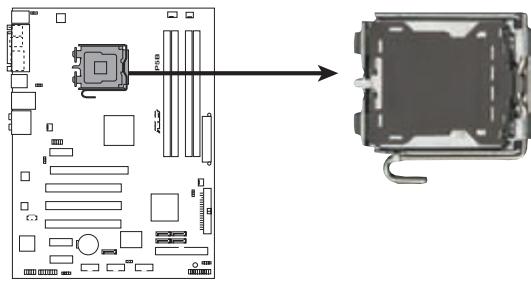

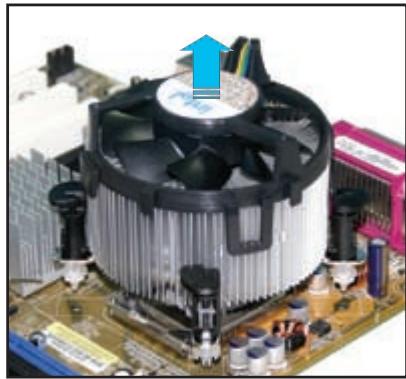

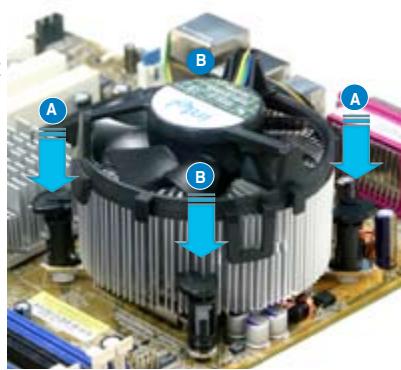

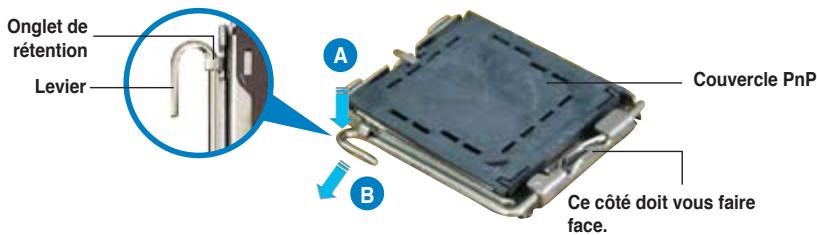

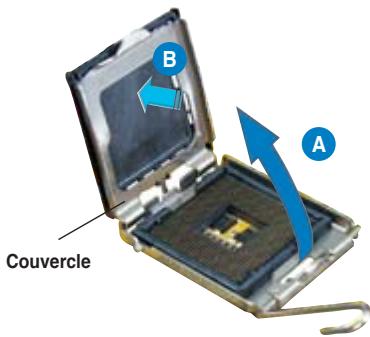

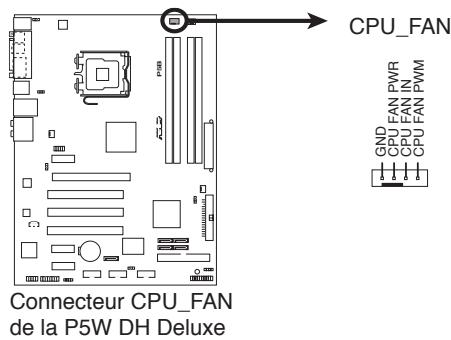

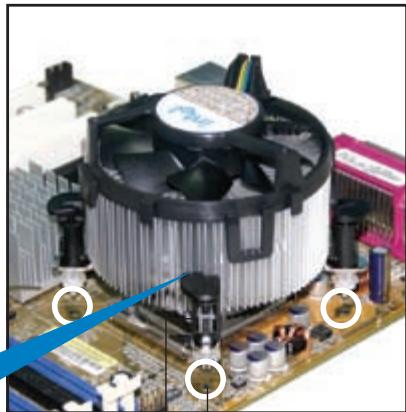

2.3.1 Installer le CPU 2-7 2.3.2 Installer le dissipateur et le ventilateur 2-9 2.3.2 Désinstaller le dissipateur et le ventilateur 2-11

2.4 Mémoire système 2-13

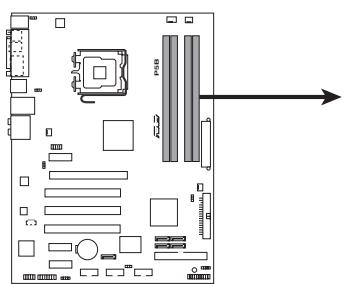

2.4.1 Vue générale 2-13 2.4.2 Configurations mémoire 2-13 2.4.3 Installer un module DIMM 2-16 2.4.4 Enlever un module DIMM 2-16

2.5 Slots d'extension 2-17

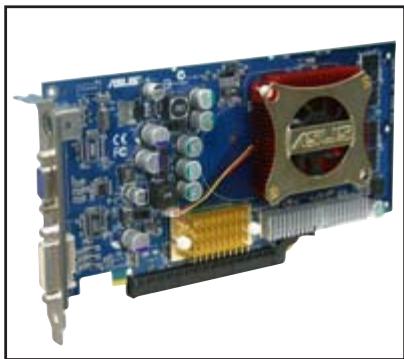

2.5.1 Installer une carte d'extension 2-17 2.5.2 Configurer une carte d'extension 2-17 2.5.3 Assignment des IRQ 2-18 2.5.4 Slots PCI 2-19 2.5.5 Slots PCI Express x1 2-19 2.5.6 Slot PCI Express x16 2-19

Table des matières

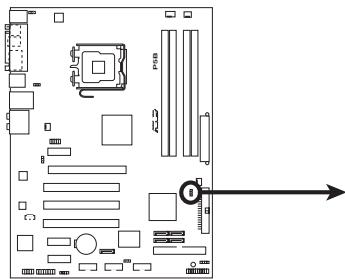

2.6 Jumpers 2-20 2.7 Connecteurs 2-22

2.7.1 Connecteurs arrière 2-22 2.7.2 Connecteurs internes 2-24

Chapitre 3: démarrer

3.1 Démarrer pour la première fois 3-1 3.2 Éteindre l'ordinateur 3-2

3.2.1 Utiliser la fonction d'arrêt de l'OS 3-2 3.2.2 Utiliser la double fonction de l'interrupteur d'alimentation 3-2

Chapitre 4: Le BIOS

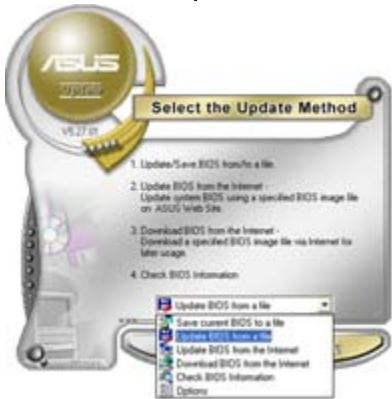

4.1 Gérer et mettre à jour notre BIOS 4-1

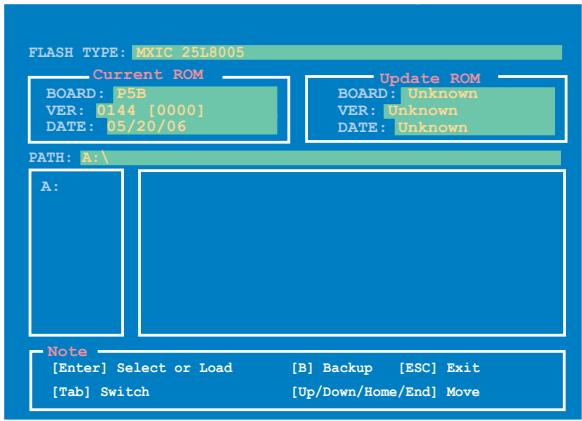

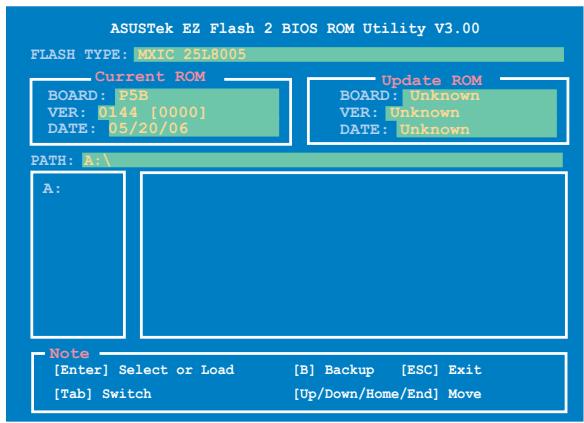

4.1.1 Créer une disquette bootable 4-1 4.1.2 Utilitaire ASUS EZ Flash 2 4-2 4.1.3 Utilitaire AFUDOS 4-3 4.1.4 Utilitaire ASUS CrashFree BIOS 3. 4-5 4.1.5 Utilitaire ASUS Update 4-7

4.2 Configuration du BIOS 4-10

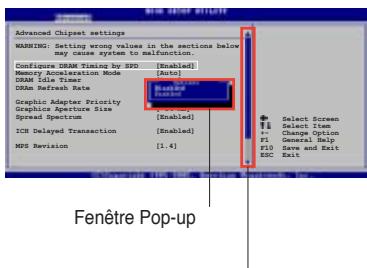

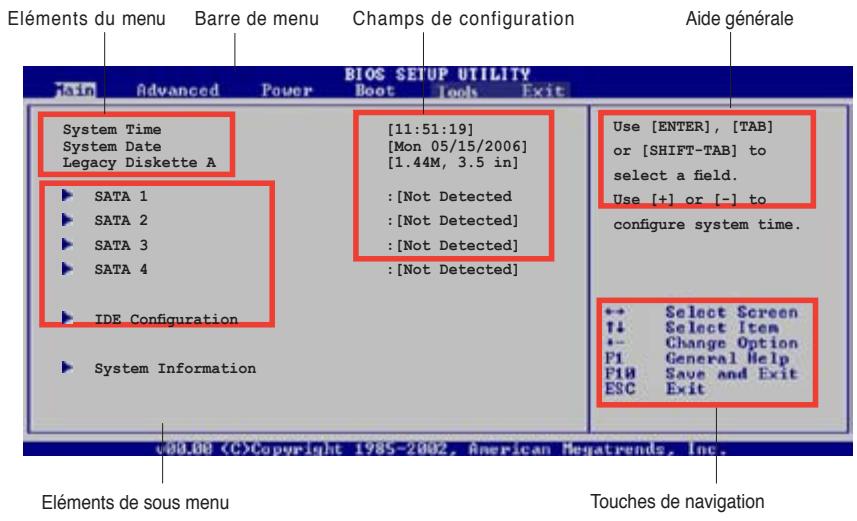

4.2.1 Écran de menu du BIOS 4-11 4.2.2 Barre de menu 4-11 4.2.3 Touches de navigation 4-11 4.2.4 Éléments de menu 4-12 4.2.5 Éléments de sous-menu 4-12 4.2.6 Champs de configuration 4-12 4.2.7 Fenêtre Pop-up 4-12 4.2.8 Barre de défilement 4-12 4.2.9 Aide générale 4-12

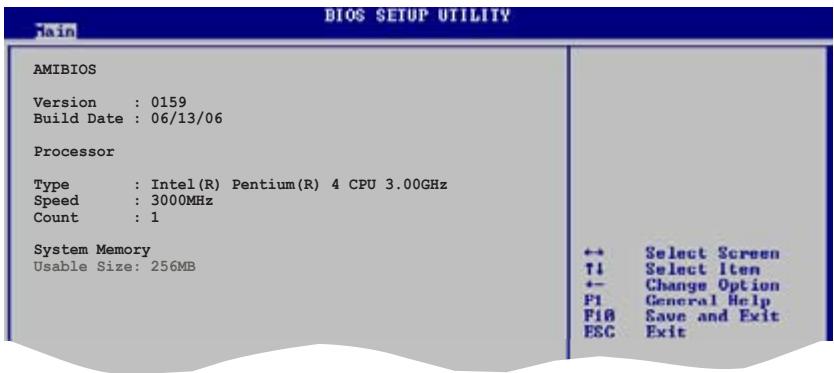

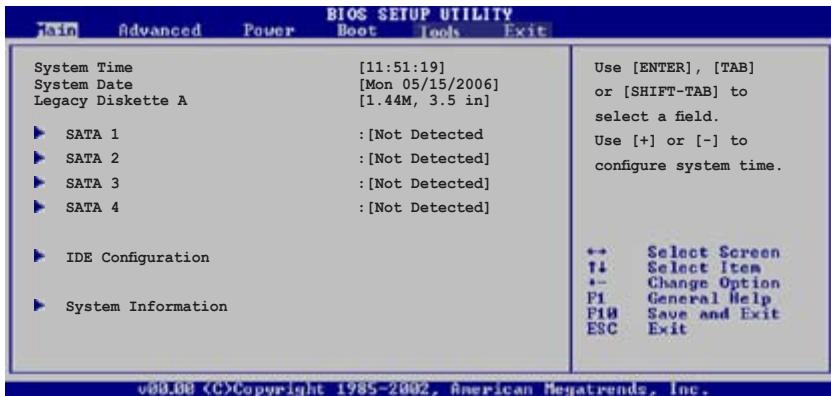

4.3 Menu principal 4-13

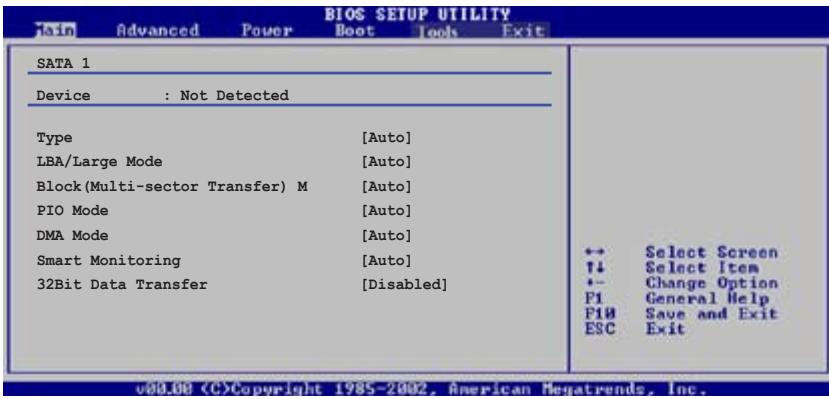

4.3.1 System Time 4-13 4.3.2 System Date 4-13 4.3.3 Legacy Diskette A 4-13 4.3.4 SATA 1,2,3,4 4-14 4.3.5 IDE Configuration 4-15 4.3.6 System Information 4-16

Table des matières

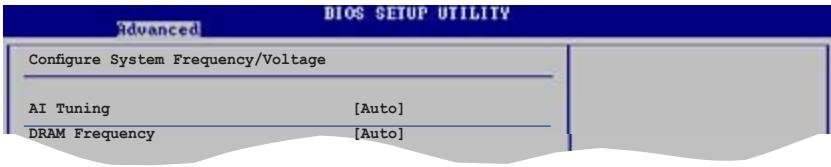

4.4.1 JumperFree Configuration 4-17 4.4.2 USB Configuration 4-19 4.4.3 CPU Configuration 4-20 4.4.4 Chipset 4-21 4.4.5 Onboard Device Configuration 4-22 4.4.6 PCI PnP 4-24

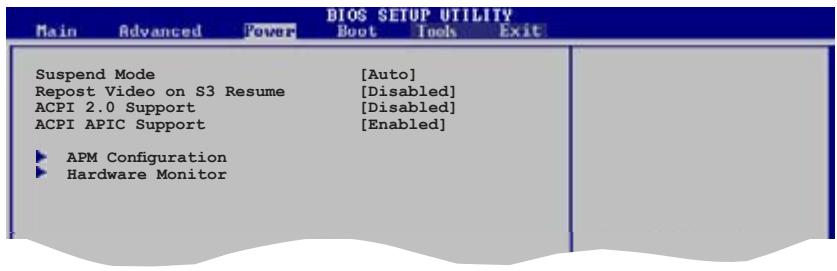

4.5 Power menu (menu alimentation) 4-25

4.5.1 Suspend Mode 4-25 4.5.2 Repost Video on S3 Resume 4-25 4.5.3 ACPI 2.0 Support 4-25 4.5.4 ACPI APIC Support 4-25 4.5.5 APM Configuration 4-26 4.5.6 Hardware Monitor 4-27

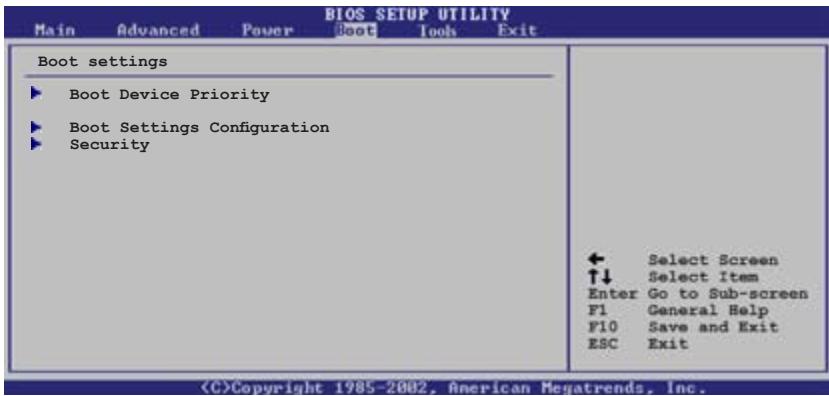

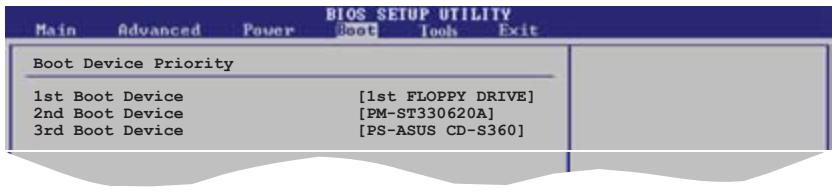

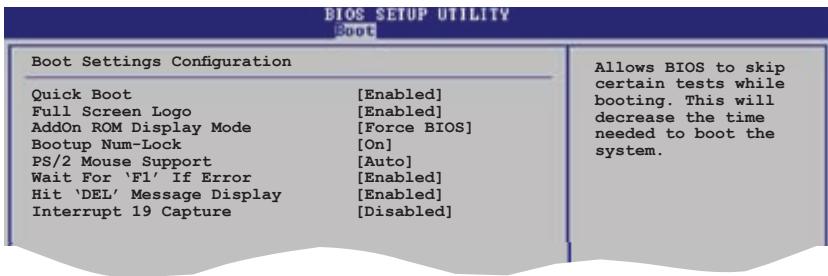

4.6.1 Priorité des périphériques de boot 4-28 4.6.2 Configuration des paramètres de boot 4-29 4.6.3 Sécurité 4-30

5.2 Informations sur le CD de support.. 5-1

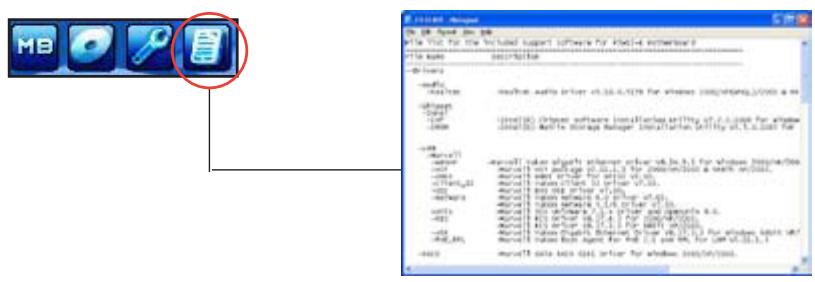

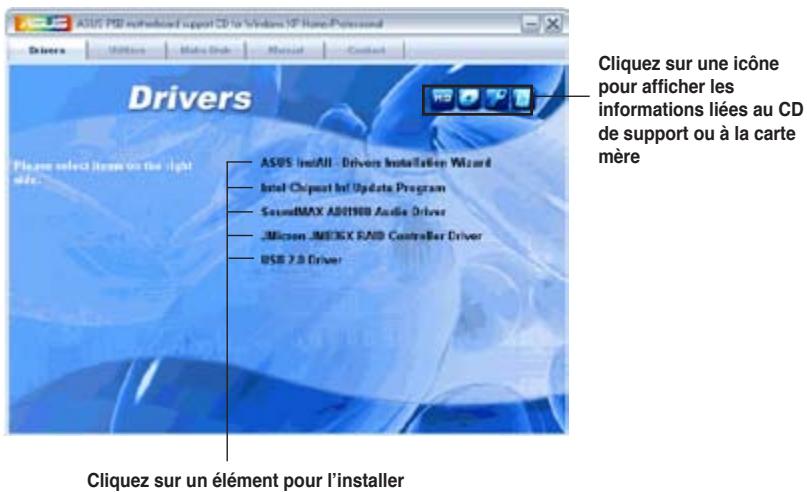

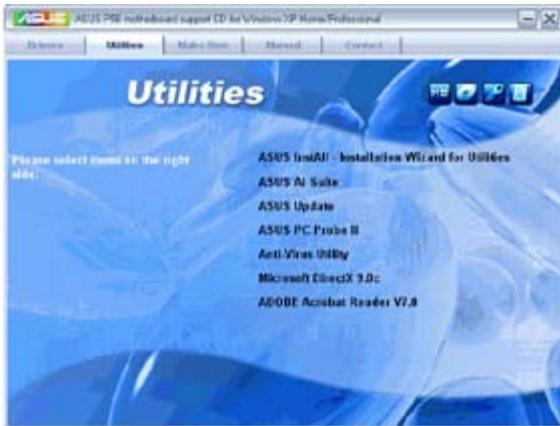

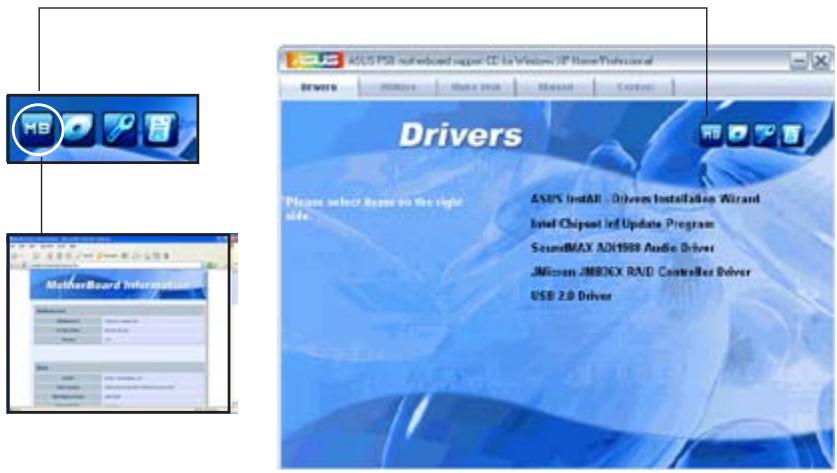

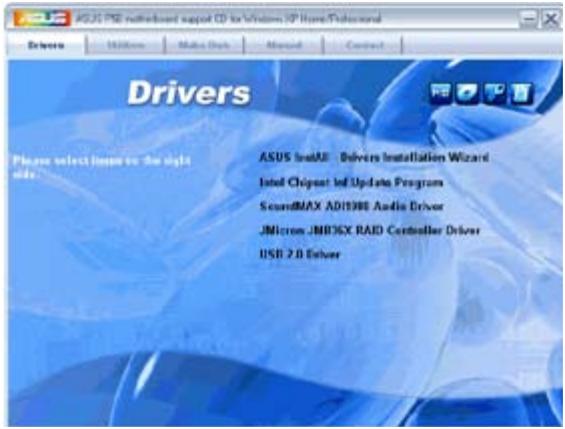

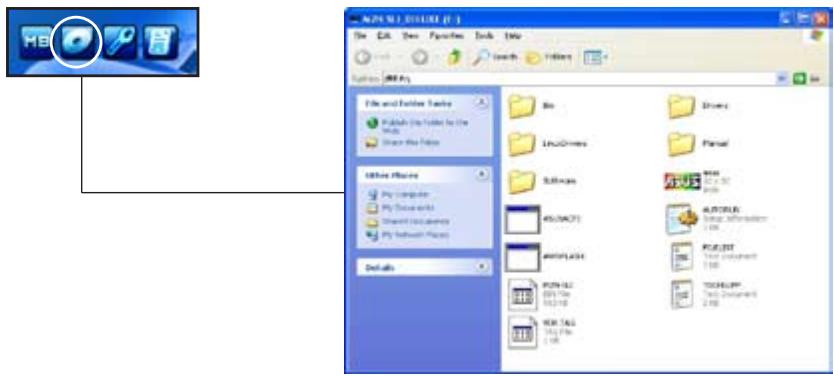

5.2.1 Lancer le CD de support 5-1 5.2.2 Menu Drivers 5-2 5.2.3 Menu Utilities 5-3 5.2.4 Menu Make Disk 5-4 5.2.5 Menu Manual 5-5 5.2.6 Informations de contact ASUS 5-6 5.2.7 Autres informations 5-6

5.3 Informations logicielles 5-8

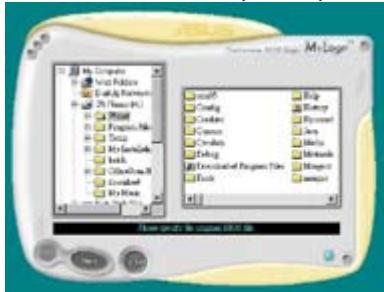

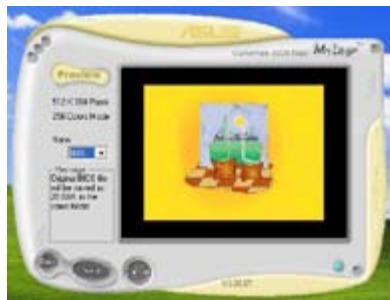

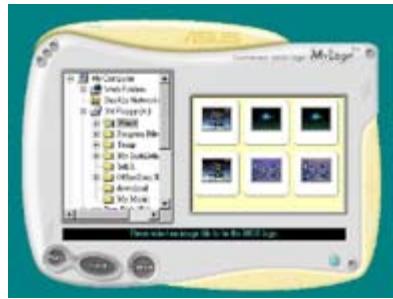

5.3.1 ASUS MyLogo2TM 5-8

Table des matières

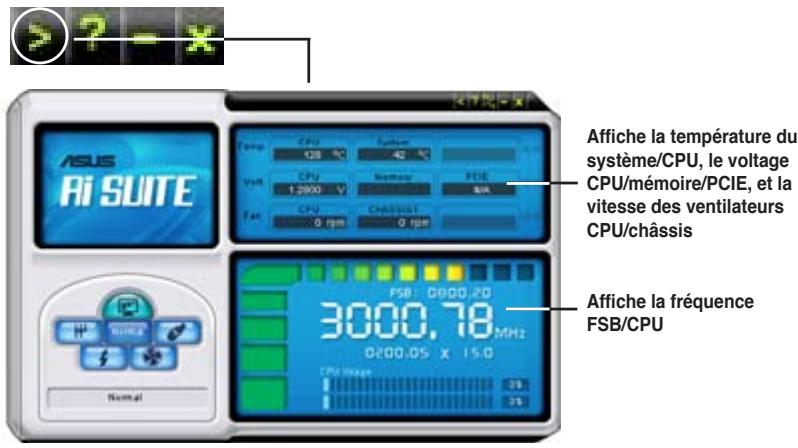

5.3.2 ASUS PC Probe II.. 5-10 5.3.3 ASUS AI Suite 5-16 5.3.4 ASUS AI Gear 5-18 5.3.5 ASUS AI Nap 5-19 5.3.6 Utilitaire SoundMAX® High Definition Audio 5-20

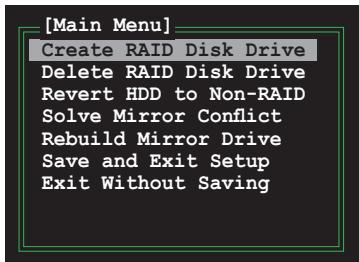

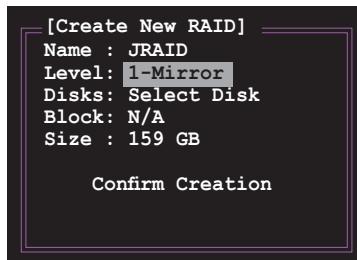

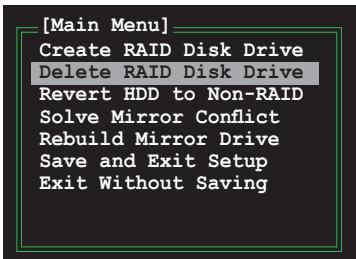

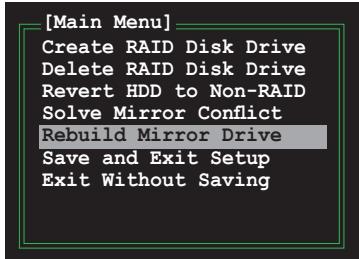

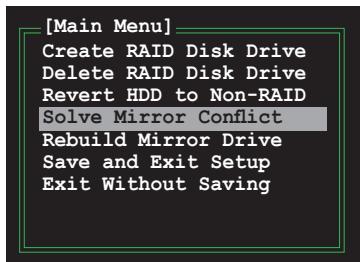

5.4 Configurations RAID 5-24

5.4.1 Installer des disques durs Serial ATA.. 5-24 5.4.2 Configuration RAID JMicron 5-25

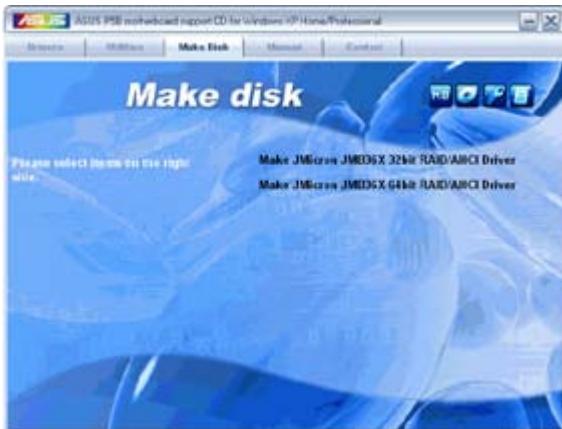

5.5 Créer une disquette du pilote RAID 5-33

5.5.1 Créer une disquette du pilote RAID sans accéder à l'OS. 5-33 5.5.2 Créer une disquette du pilote RAID sous Windows 5-33

Appendice: caractéristiques du CPU

A.1 Intel® EM64T. A-1 A.2 Enhanced Intel SpeedStep® Technology (EIST) A-1

A.2.1 Configuration système requise. A-1 A.2.2 Utiliser la fonction EIST. A-2

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut être déterminé par l'arrêt puis le réamorcage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception. Augmentez l'espace de séparation entre l'équipement et le récepteur. Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l'aide.

L'utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modifications apportés à cette unité n'étaient pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Cet appareil numérique ne dépasse pas les limites de classe B en termes d'émissions de nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.)

Sécurité électrique

Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise de courant avant de toucher au système. - Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles d'alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un périphérique. - Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vérifiez que tous les câbles d'alimentation soient bien débranchés. - Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre. - Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n'en êtes pas certain, contactez votre fournisseur électrique local. - Si l'alimentation est cassée, n'essayez pas de la réparer vous-même. Contactez votre revendeur.

Sécurité en opération

• Avant d'installer la carte mère et d'y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.
• Avant d'utiliser le produit, vérifiez que tous les câbles soient bien branchés et que les câbles d'alimentation ne soient pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement. Pour éviter les court-circuits, gardez les clips, les vis et les agraffes loin des connecteurs, des slots, des sockets et de la circulation.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous avez des problèmes techniques avec votre produit, contactez un technicien qualifié ou appelez votre revendeur.

Le symbole représentant une benne à roue barrée, indique que le produit (équipement électrique et électronique) ne doit pas être placé dans un conteneur à ordures ménagères. Veuillez consulter les réglementations locales en matière de rejets de produits électriques.

Ce manuel contient toutes les informations nécessaires à l'installation et à la configuration de la carte mère.

Comment ce guide est organisé

Ce manuel contient les parties suivantes :

• Chapitre 1: Introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies qu'elle supporte.

• Chapitre 2: Informations matérielles

Ce chapitre décrit les procédures matérielles que vous aurez à accomplir lors de l'installation de composants système. Ceci inclut la description des interrupteurs et des connecteurs de la carte mère.

• Chapitre 3: Démarrer

Ce chapitre décrit la séquence d'allumage, les messages POST vocaux et les moyens déteindre le système.

• Chapitre 4: Le BIOS

Ce chapitre explique comment changer les paramètres système via les menus du BIOS. Une description des paramètres du BIOS est aussi fournie.

• Chapitre 5: Support logiciel

Ce chapitre décrit le contenu du CD de support livré avec la boîte de la carte mère.

Appendice: Caractéristiques du CPU

L'Appendice décrit les caractéristiques du CPU et les technologies supportées par la carte mère.

Où trouver plus d'informations

Reportez-vous aux sources suivantes pour plus d'informations sur les produits.

1. Site web ASUS

Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle telle que des coupons de garantie, qui peuvent avoir été ajoutés par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce guide

Pour être certains que vous effectuiez certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT: Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

ATTENTION: Ces informations vous permettront d'éviter d'endommager les composants lors de la réalisation d'une tâche.

IMPORTANT: Instructions que vous DEVEZ suivre pour mener à bien une tâche.

NOTE: Trucs et informations additionnelles pour vous aider à mener une tâche à bien.

Typographie

Texte en gras

Italique

Indique un menu ou un élément à sélectionner

Met l'accent sur une phrase ou un mot

Une touche entourée par les symboles supérieurs et inférieurs indique une touche à presser

Exemple : signifie que vous devez presser la touche Entrée

Si vous pressez deux touches ou plus en même temps, le nom des touches est lié par un signe +

Commande

Example:

Signifie que vous devez taper la commande exactement comme indiqué, et fournir l'élément demandé ou la valeur attendue entre les crochets

Exemple : Au prompt DOS, tapez la ligne : format a :

P5B: les caractéristiques en bref

CPU	Socket LGA775 pour processeurs Intel® Core™ 2 Extreme/ Core™ 2 Duo/ Pentium® Extreme/ Pentium® D/ Pentium® 4/ Celeron® DCompatible avec les processeurs Intel® 05B/05A et 06B Compatible avec la technologie Intel® Hyper-Threading * Visitez www.asus.com pour la liste des CPU Intel® supportés
Chipset	Northbridge: Intel® P965 avec Intel® Fast Memory Access Southbridge: Intel® ICH8
Bus système	1066/800/533 MHz
Mémoire	Architecture mémoire Dual-channel - 4 x emplacements DIMM 240 broches supportant jusqu'à 4 Go de mémoire unbuffered non-ECC DDR2 800/667/533 MHz - Supporte jusqu'à 8 Go de mémoire système
Slots d'extension	1 x slot PCI Express™ x16 3 x slots PCI Express™ x1 3 x slots PCI

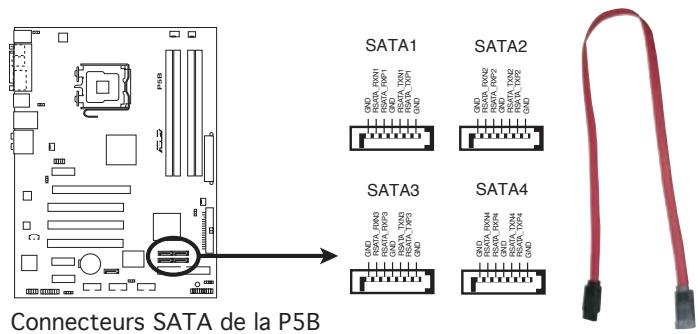

Stockage	Le chipset Intel® ICH8 supporte: - 4 x connecteurs Serial ATA 3.0 Gb/s supportant jusqu'à six pérophériques Serial ATA Les contrôleurs PATA/SATA JMicron® JMB363 supportent: - 1 x UltraDMA 133/100/66 pour 2 pérophériques PATA - 1 x Serial ATA 3.0 Gb/s interne - 1 x Serial ATA 3.0 Gb/s externe sur le panneau arrière - Configurations RAID 0, RAID 1, et JBOD
LAN	Contrôleur Gigabit LAN Realtek® PCI-E

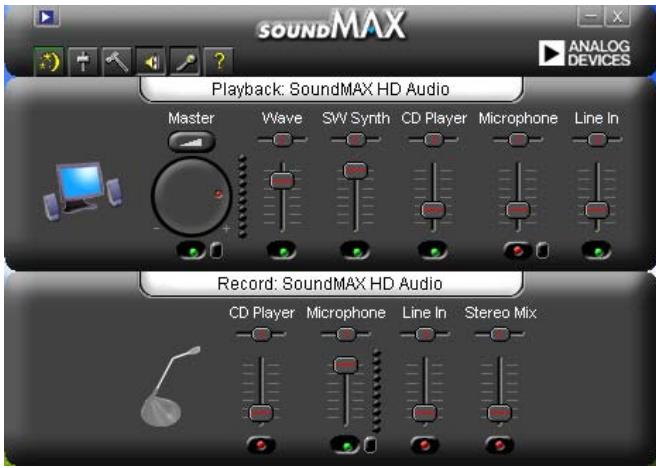

Audio Haute Définition	CODEC audio 8 canaux SoundMAX® ADI AD1988A Supporte les technologies Jack-Sensing, Enumeration, Multi-Streaming, et Jack-Retasking Interface S/PDIF Out coaxiale et optique ASUS Noise Filter
USB	Supporte jusqu'à 10 ports USB 2.0/1.1 (six à mi-carte, quatre sur le panneau arrière)
Fonctions ASUS AI Lifestyle	ASUS Quiet Thermal Solution: - ASUS AI Gear - ASUS AI Nap - ASUS Q-Fan 2 ASUS Crystal Sound - Noise filter ASUS EZ DIY - ASUS Q-Connector - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2

(continue à la page suivante)

P5B: les caractéristiques en bref

Fonctions d'overclocking exclusives ASUS	Outils d'overclocking intelligents: - AI NOS™ (Non-delay Overclocking System) - AI Overclocking (modifieur de CPU intelligent) - ASUS PEG Link (réglage automatique des performances pour cartes cartes graphiques) - Utilitaire ASUS AI Booster Precision Tweaker: - vDIMM: Contrôle du voltage DRAM en 2 étapes - vCore: Voltage du CPU ajustable avec un incrément de 6.25 mV - Stepless Frequency Selection (SFS) permet d'ajuster le FSB de 100 MHz à 400 MHz avec un incrément de 1 MHz; ajustement de la mémoire de 533 à 1066MHz; ajustement PCI-E de 90 à 150MHz avec un incrément de 1 MHz Protection d'overclocking:: - ASUS C.P.R. (CPU Parameter Recall)

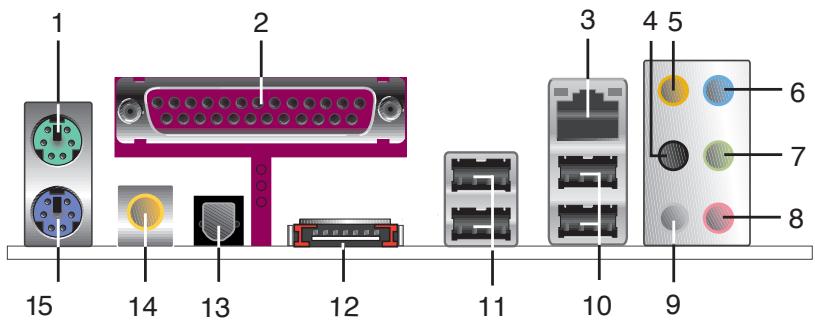

Connecteurs arrirées	1 x port clavier PS/2 1 x port souris PS/2 1 x port parallele 1 x port Serial ATA externe 1 x Optical S/PDIF Out port 1 x port S/PDIF Out coaxial 1 x port LAN (RJ-45) 4 x ports USB 2.0/1.1 Ports audio 8 canaux

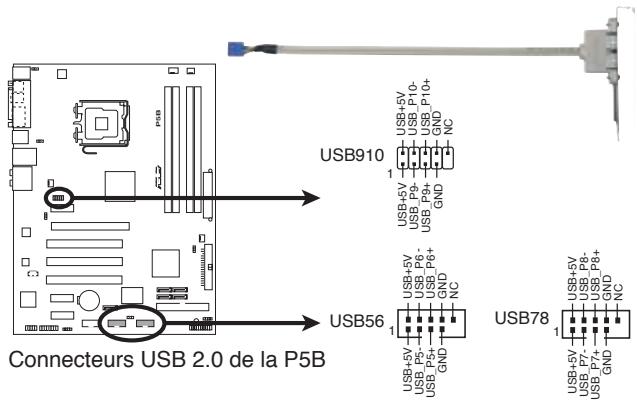

Connecteurs internes	3 x connect. USB 2.0 supportant 6 ports USB 2.0 supplém. 1 x connecteur pour lecteur de disquettes 1 x connecteur IDE pour deux péripériques 5 x connecteurs Serial ATA Connecteurs de ventilation: 1 x CPU / 2 x chassis / 2 x alimentation 1 x connecteur ADH 1 x connecteur COM 1 x connecteur S/PDIF Out Connecteur chassis intrusion Connecteur audio enFORMANCE connecteur CD-in Connecteur d'alimentation ATX 24 broches Connecteur d'alimentation ATX 12V 4 broches Connecteur système

(continue à la page suivante)

P5B: les caractéristiques en bref

BIOS	8 Mo de ROM Flash, BIOS AMI, PnP, DMI 2.0, Wfm2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Gestion	Wfm 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE

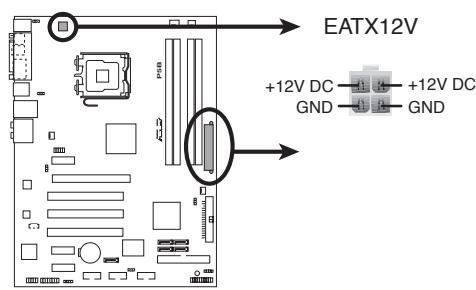

Alimentation	Unité d'alimentation ATX (avec des prises 12V de 24 broches et 4 broches)Compatible ATX 12 V 2.0
Contenu du CD de support	Pilotes ASUS PC Probe II ASUS Update ASUS AI Suite Utilitaire anti-virus (version OEM)
Format	ATX: 30.5 cm x 21.8 cm

Les spécifications peuvent changer sans avertissement.

Ce chapitre décrit les fonctions de la carte mère et les technologies qu'elle incorpore.

Sommaire du chapitre

1.1 Bienvenue 1-1 1.2 Contenu de la boite 1-1 1.3 Fonctions spéciales 1-2

1.1 Bienvenue!

Merci pour votre achat d'une carte mère ASUS® P5B!

La carte mère offre les technologies les plus récentes associées à des fonctionnalités nouvelles qui en font un digne représentant de la qualité des cartes mères ASUS !

Avant de commencer à installer la carte mère, vérifie le contenu de la boîte grâce à la liste ci-dessous.

1.2 Contenu de la boîte

Vérifiez que la boîte de la carte mère contient bien les éléments suivants.

Carte mère	ASUS P5B
Module E/S	1 x module 2-ports USB 2.0
Câbles	2 x kit cable Serial ATA 1 x cable Ultra DMA 133/100/66 1 x cable pour lecteur de disquettes
Accessoires	“I/O shield” pour l'arrête du châssis 1 x kit ASUS Q-Connector (USB, system panel; version commerciale uniquement)
CD d'application	CD de support des cartes mères ASUS
Documentation	Manuel de l'utilisateur

Si l'un des éléments ci-dessus était manquant ou endommagé, contactez votre revendeur.

1.3.1 Points forts du produit

Cette carte mère et son emballage sont conformes à la norme Européenne RoHS (Restriction on the use of Hazardous Substances). Ceci est en accord avec la politique d'ASUS visant à créer des produits et des emballages recyclables et respectueux de l'environnement pour préserver la santé de ses clients tout en minimisant l'impact sur l'environnement.

Compatible avec les processeurs LGA775 intel® core™ 2

Cette carte mère supporte le dernier processeur Intel® Core™ 2 au format LGA775. Avec la nouvelle micro-architecture Intel® Core™ et un FSB de 1066 / 800 MHz, le processeur Intel® Core™ 2 fait partie des CPU les plus puissants et écoénergétiques du monde.

Chipset intel P965

Le chipset Intel® P965 Express est le dernier chipset conçu pour supporter 8 Go de modules mémoire DDR2 800/667/533 en configuration dual-channel, un FSB (Front Side Bus) de 1066/800/533, un slot pour carte graphique PCI Express x16 et les CPU multi-coeur. Il inclut aussi la technologie Intel® Fast Memory Access qui optimise de manière significative l'utilisation de la bande passante mémoire tout en réduisant la latence des accès mémoire.

Support de la mémoire DDR2

La carte mère supporte la mémoire DDR2 qui affiche des fréquences de 800/667/533 MHz afin de satisfaire les importants besoin en bande passante des applications 3D, graphiques et multimédia les plus récentes. L'architecture DDR2 en double canal accroît la bande passante de votre mémoire système, éliminant ainsi les goulets d'étranglement grâce à une bande passante maximale de 12.8 GB/s. Sans restrictions de taille sur les deux canaux, la carte mère vous permet d'installer des DIMM de tailles différentes pour ainsi profiter de l'architecture double canal. Voir pages 2-13 à 2-15 pour plus de détails.

La carte mère supporte la nouvelle génération de disques durs basés sur la spécification de stockage Serial ATA (SATA) 3Gb/s, offrant une extensibilité accrue et une bande passante double pour un accès rapide aux données et des sauvegardes instantanées. Le port SATA externe localisé sur le panneau d'E/S permet une configuration intelligente ainsi qu'une fonction de branchement à chaud. Sauvegardez aisément photos, vidéos et autre contenu multimédia vers des périphériques externes. Voir pages 2-23, 2-26, et 2-27 pour plus de détails.

Prêt pour le son numérique s/pdif s/pdif

La carte mère supporte la fonction S/PDIF Out via l'interface S/PDIF située à mi-carte mère. La technologie S/PDIF transforme votre ordinateur en un système multimédia haut de gamme, pourvu d'une connectivité numérique qui accroît les performances du système audio et des hauts-parleurs. Voir pages 2-24 et 2-27 pour plus de détails.

Audio haute définition

Profitez d'une qualité audio incomparable sur votre PC! Le CODEC High Definition Audio 8 canaux (High Definition Audio, anciennement appelé Azalia) offre une sortie audio de haut niveau (192KHz/24-bits), ainsi qu'une fonction de détention et de ré-affections des jacks, et la technologie de multi-streaming capable d'envoyer simultanément différents flux audio sur différentes destinations. Vous pouvez maintenant parler avec vos amis tout en jouant à des jeux en ligne. Voir page 4-22 pour plus de détails.

1.3.2 Fonctions ASUS AI lifestyle

ASUS Quiet Thermal Solution rend le système plus stable tout en accroissant les capacités d'overclocking.

AI Gear

Al Gear permet aux utilisateurs de choisir entre quatre modes pour l'ajustement du voltage CPU et Vcore, réduisant les nuisances sonores et la consommation électrique. Les utilisateurs peuvent sélectionner le mode le plus approprié selon leurs besoins. Voir page 5-18 pour plus de détails.

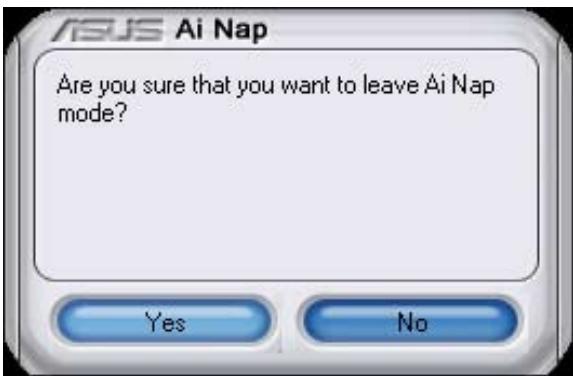

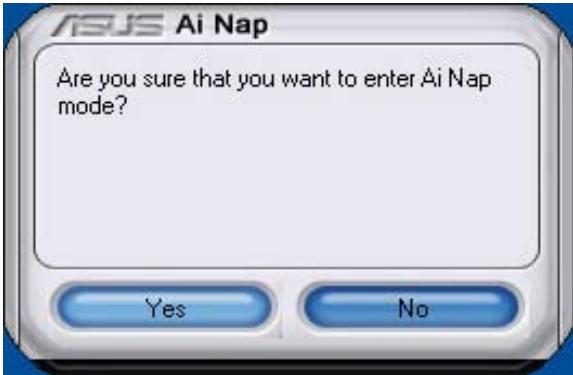

Avec AI Nap, le système continue de fonctionner avec une faible consommation électrique et une nuisance sonore réduite lorsqu'utilisateur est temporairement absent. Pour réveiller le système et retourner sous l'OS, cliquez simplement sur la souris ou sur une touche du clavier. Voir page 5-19 pour plus de détails.

Q-Fan 2

La technologie ASUS Q-Fan 2 ajuste la vitesse du ventilateur en fonction de la charge du système pour assurer un fonctionnement silencieux, frais et efficace.

ASUS crystal sound

Cette fonction permet d'améliorer les applications voix comme Skype, les journaux en ligne, les visioconférences et les enregistrements.

Cette fonction détecte les interférences sonores répétitives et fixes (signaux non vocaux) tels que les ventilateurs d'un ordinateur, les climatiseurs, et autres nuisances sonores de fond, puis les élimine du flux audio lors d'un enregistrement.

ASUS EZ DIY

ASUS EZ DIY vous permet d'installer en toute simplicité des composants de l'ordinateur, mettre à jour le BIOS ou sauvegarder vos paramètres favoris.

ASUS q-connector

Vous pouvez utiliser ASUS Q-Connector pour connecter ou déconnecter les câbles de la façade avant du châssis en quelques étapes simples.

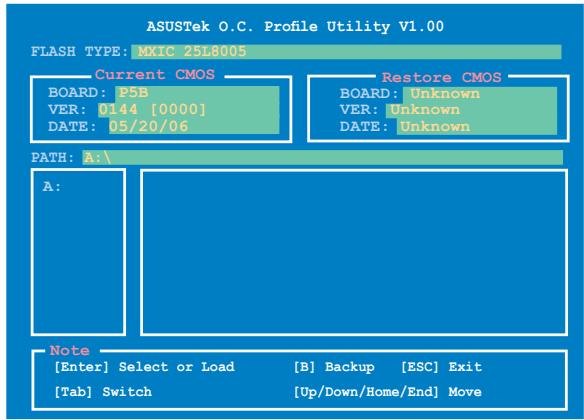

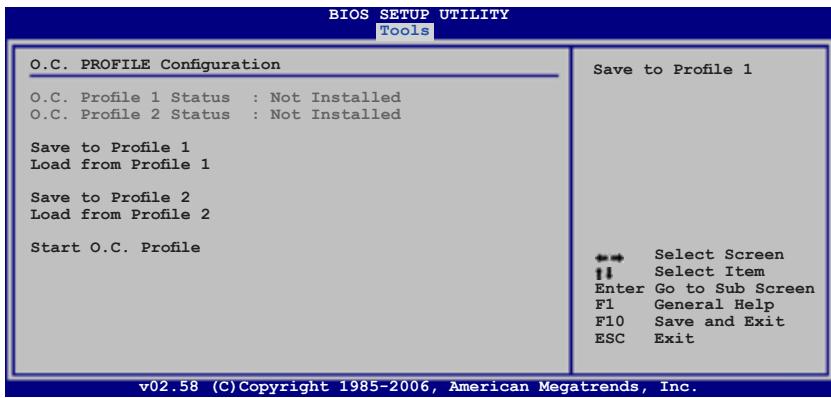

ASUS o. c. profile

La carte mère intègre la fonction ASUS O. C. Profile permettant aux utilisateurs de stocker et charger en toute simplicité de multiples paramètres de configuration du BIOS. Ceux-ci peuvent être stockés sur le CMOS ou sur un fichier séparé, donnant ainsi aux utilisateurs la liberté de partager et distribuer leurs configurations favorites. Voir page 4-33 pour les détails.

ASUS crashfree BIOS 3

Cette fonction vous permet de restaurer le BIOS original depuis le CD de support au cas où le code du BIOS ou ses données seraient corrompues. Cette protection vous évitera d'avoir à racheter une ROM en cas de problème. Voir page 4-5 pour plus de détails.

ASUS EZ flash 2

EZ Flash 2 est utilisé pour la mise à jour du BIOS convivial. Pressez simplement les raccourcis claviers pré définis pour lancer l'utilitaire et mettre à jour le BIOS sans avoir à charger le système d'exploitation. Grâce à ASUS EZ Flash 2, il n'est plus nécessaire d'utiliser un utilisateur sous DOS ou booter depuis une disquette pour mettre à jour le BIOS. Voir page 4-2 pour plus de détails.

ASUS MYLOGO2TM

Cette fonction vous permet de convertir vos photos favorites en un logo de boot 256 couleurs pour un écran de démarrage plus animé et original. Voir page 4-29 pour plus de détails.

1.3.4 Fonctions d'overclocking intelligentes ASUS

L'ASUS Non-delay Overclocking System™ (NOS) est une technologie brevetée qui détecte automatiquement la charge du CPU et qui overclove dynamiquement le CPU en cas de besoin. À la différence d'autres techniques d'overclocking, NOS™ réagit plus rapidement pour satisfaire à vos besoins de vitesse. Voir page 4-19 pour plus de détails.

PEG Link mode

Cette fonction booste les performances de votre carte PCI Express. Elle permet à la carte mère d'ajuster automatiquement PEG Link Mode à la bonne fréquence, en se basant sur la configuration du système. Quatre autres paramètres sont disponibles pour overlocker le PEG Link Mode.

Cette fonction vous permet de régler précisément le voltage CPU/mémoire et d'augmenter progressivement le FSB (Front Side Bus) et la fréquence PCI Express avec un incrément de 1 MHz pour atteindre les performances maximales du système.

C. P. R. (CPU parameter recall)

La fonction C. P. R. du BIOS de la carte mère permet une reconfiguration automatique du BIOS à ses valeurs par défaut lorsque le système plante à cause d'un overclocking trop agressif. Cette fonction permet de ne pas avoir à ouvrir le boîtier pour procéder à un Clear CMOS. Eteignez le système, rebootez et les anciens paramètres du système seront restaurés.

En raison des limitations du chipset, une mise hors tension est nécessaire avant l'utilisation de la fonction CPR.

Ce chapitre liste les procédures de paramétrage matériel que vous devrez accomplir en installant les composants du système. Vous y trouverez aussi une description des jumpers et des connecteurs de la carte mère.

Sommaire du chapitre

2.1 Avant de commencer 2-1 2.2 Vue générale de la carte mère 2-2 2.3 Central Processing Unit (CPU) 2-6 2.4 Mémoire système 2-13 2.5 Slots d'extension 2-17 2.6 Jumpers 2-20 2.7 Connecteurs 2-22

2.1 Avant de commencer

Prenez note des précautions suivantes avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher aux composants. Utilisez un bracelet anti-statique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour ne pas toucher les circuits imprimés. Lorsque vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX soit éteinte et que le câble d'alimentation soit bien débranché. Ne pas le faire risque de provoquer des dégâts sur la carte mère, sur les périphériques et/ou sur les composants.

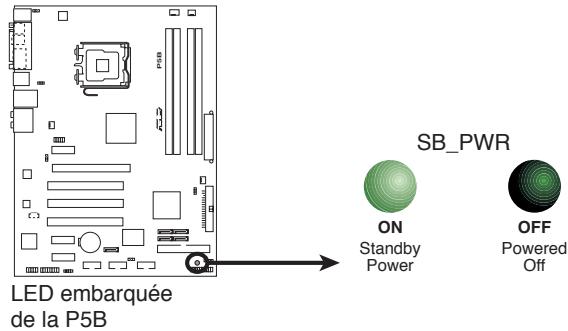

LED embarquée

La carte mère est livrée avec une LED qui s'allume lorsque le système est sous tension, en veille ou en mode "soft-off". Elle doit vous servir à vous rappeler de bien éteindre le système et de débrancher le cable d'alimentation avant de connecter ou de déconnecter le moindre composant sur la carte mère. L'illustration ci-dessous indique l'emplacement de cette LED.

2.2 Vue générale de la carte mère

Avant d'installer la carte mère, étudiez bien la configuration de votre boîtier pour vous assurer que votre carte mère puisse y être installée.

Assurez-vous d'avoir bien débranché l'alimentation du châssis avant d'installer ou de désinstaller la carte mère. Si vous ne le faites pas, vous risquez de vous blesser et d'endommager la carte mère.

2.2.1 Orientation de montage

Lorsque vous installez la carte mère, vérifiez que vous la montez dans le châssis dans le bon sens. Le côté qui porte les connecteurs externes doit être à l'extérieur du châssis, comme indiqué sur l'image ci-dessous.

2.2.2 Pas de vis

Placez six (6) vis dans les trous indiqués par des cercles pour fixer la carte mère au châssis.

Ne vissez pas trop fort! Vous risqueriez d'endommager la carte mère.

2.2.4 Contenu du layout

Slots		Page
1.	Slots DIMM DDR2	2-13
2.	Slots PCI	2-19
3.	Slots PCI Express x1	2-19
4.	Slot PCI Express x16	2-19

Connecteurs arrêres	Page
1. Port souris PS/2 (vert)	2-22
2. Port parallele	2-22
3. Port LAN (RJ-45)	2-22
4. Port Rear Speaker Out (noir)	2-22
5. Port Center/Subwoofer (orange)	2-22
6. Port Line In (bleu clair)	2-22
7. Port Line Out (vert)	2-22
8. Port microphone (rose)	2-22
9. Port Side Speaker Out (gris)	2-22
10. Ports USB 2.0 3 et 4	2-23
11. Ports USB 2.0 1 et 2	2-23

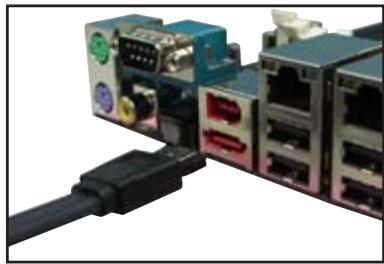

12. Port SATA externe	2-23
13. Port S/PDIF Out optique	2-24
14. Port S/PDIF Out coaxial	2-24
15. Port clavier PS/2 (mauve)	2-24
Connecteurs internes	Page

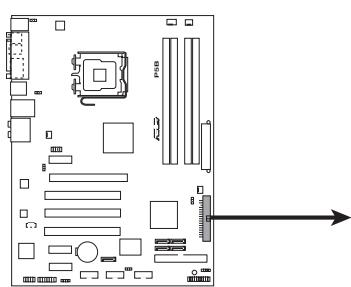

1. Connecteur pour lecteur de disquettes (34-1 pin FLOPPY)	2-24
2. Connecteur IDE (40-1 pin PRI_IDE)	2-25
3. Connecteurs SATA ICH8 (7-pin SATA1, SATA2,SATA3, SATA4)	2-26

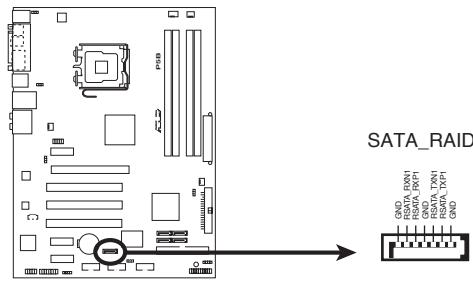

4. Connecteur RAID SATA JMicron® JMB363 (7-pin SATA RAID)	2-27

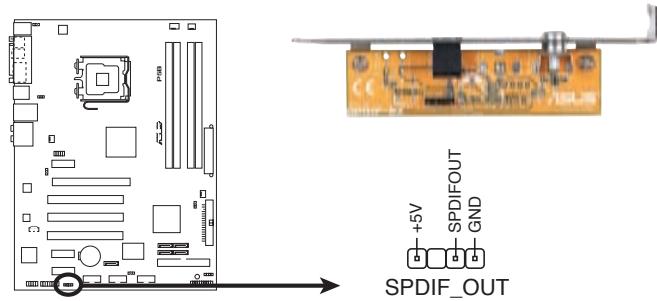

5. Connecteur audio numérique (4-1 pin SPDIF_OUT)	2-27
6. Connecteurs USB (10-1 pin USB56, USB 78, USB910)	2-28

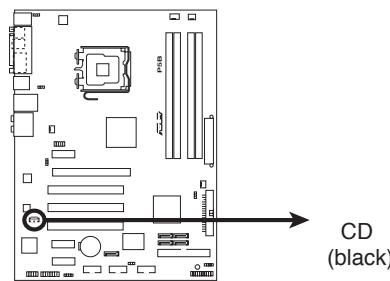

7. Connecteur audio du lecteur optique (4-pin CD)	2-28
8. Connecteurs de ventilation CPU, châssis, et alimentation (4-pin CPU_FAN, 3-pin CHA_FAN1, 3-pin CHA_FAN2, 3-pin PWR_FAN)	2-29

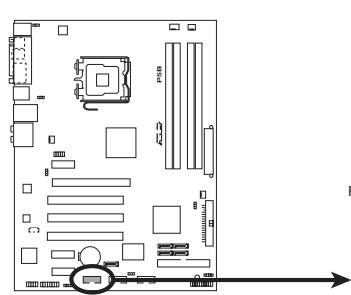

9. Connecteur de port série (10-1 pin COM1)	2-29

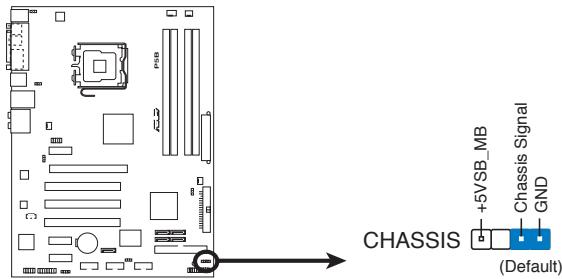

10. Connecteur Chassis intrusion (4-1 pin CHASSIS)	2-30

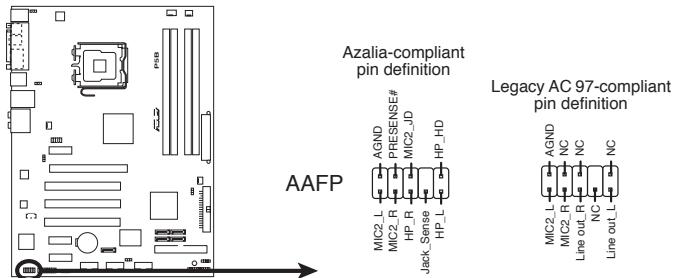

11. Connecteur audio en façade (10-1 pin AAFP)	2-30
12. Connecteurs d'alimentation ATX (24-pin EATXPWR, 4-pin EATX12V)	2-31

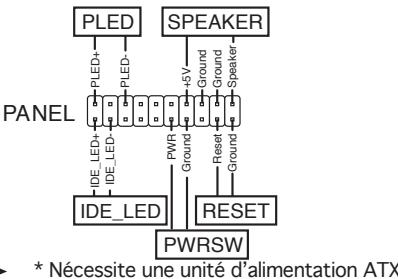

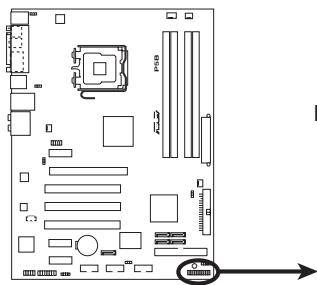

13. Connecteur système (20-8 pin PANEL)	2-32

La carte mère est équipée d'un socket LGA775 pour les processeurs Intel® Core™2/Pentium® D/Pentium® 4/Pentium® Extreme et Celeron® D.

Assurez-vous que le système est hors tension lors de l'installation du CPU. - Lors de l'installation d'un CPU dual-core, connectez le câble du ventilateur chaudière au connecteur CHA_FAN pour assurer la stabilité du système.

• Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est sur le socket et que les broches de ce dernier ne sont pas pincées. Contactez votre revendeur immédiatement si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur le socket, sur les broches ou sur les composants de la carte mère.
• Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traittera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle sur le socket LGA775. La garantie du produit ne couvre pas les dommages infligés aux broches du socket s'ils résultent d'une mauvaise installation/retrait du CPU, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation au retrait du couvercle PnP de protection du socket.

2.3.1 Installer le CPU

Pour installer un CPU:

1. Localisez le socket du CPU sur la carte mère.

Socket 775 du CPU de la P5B

Avant d'installer le CPU, vérifie que le socket soit face à vous et que le levier est à votre gauche.

1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B) jusqu'à ce qu'il soit libéré de son onglet de détention.

Pour éviter d'endommager les broches du socket, n'enlevez le couvercle PnP que pour installer un CPU.

1. Soulevez le levier dans la direction de la flèche à un angle de.

1. Soulevez la plaque avec votre pouce et votre index à un angle de (A), puis enlevez le couvercle PnP de la plaque (B).

1. Placez le CPU sur le socket, en vous assurant que la marque en forme de triangle doré est placée en bas à gauche du socket. Les ergots d'alignement sur le socket doivent correspondre aux encoches du CPU.

Le CPU ne peut être placé que dans un seul sens. NE FORCEZ PAS sur le CPU pour le faire entrer dans le socket pour éviter de plier les broches du socket et/ou d'endommager le CPU!

1. Refermez la plaque (A), puis pressez le levier (B) jusqu'à ce qu'il se loge dans le loquet de détention.
2. Lors de l'installation d'un CPU double coeur, connectez le câble de ventilation du châssis au connecteur CHA_FAN1 pour assurer la stabilité du système.

La carte mère supporte les processeurs Intel® LGA775 avec les technologies Intel® Enhanced Memory 64 Technology (EM64T), Enhanced Intel SpeedStep® Technology (EIST), et Hyper-Threading. Reportez-vous à l'Appendice pour plus d'informations sur ces caractéristiques du CPU.

2.3.2 Installer le dissipateur et le ventilateur du CPU

Les processeurs Intel® au format LGA775 nécessitant un dissipateur thermique et un ventilateur d'une conception spécifique pour assurer des performances et des conditions thermiques optimales.

• Lorsque vous achetez un processeur Intel® en boîte, il est livré avec un ensemble dissipateur-ventilateur. Si vous achetez un CPU à part, assurez-vous de bien utiliser un ensemble dissipateur-ventilateur multi-directionnel certifié par Intel®.
• Voiture ensemble dissipateur-ventilateur pour processeurs Intel® au format LGA775 est équipé de pins à pousser et ne nécessite aucun outil particulier pour être installé.
• Si vous achetez un ensemble dissipateur-ventilateur à part, assurez-vous de bien appliquer le matériel d'interface thermique sur le CPU ou sur le dissipateur avant de l'installer.

Installez d'abord la carte mère sur le châssis avant d'installer l'ensemble dissipateur-ventilateur.

Pour installer l'ensemble dissipateur-ventilateur du CPU:

1. Positionnez le dissipateur sur le CPU installé, en vous assurant que les quatre pins correspondent aux trous sur la carte mère.

Orientez l'ensemble dissipateur-ventilateur de manière à ce que le câble du ventilateur CPU soit le plus proche possible du connecteur de ventilation du CPU.

Trous dans la carte mère Système de serrage

Extrêmité étroite de la cannelure

Assurez-vous de bien orienter chaque système de serrage avec l'extrémité étroite de la cannelure pointant vers l'extérieur.

1. Poussez deux systèmes de serrage en même temps. Choisissez deux poussoirs diagonalement opposés et fixez l'ensemble de refroidissement.

1. Reliez le câble du ventilateur CPU au connecteur de la carte mère marqué CPU_FAN.

N'oubliez pas de connecter le cable du ventilateur au connecteur CPU fan!

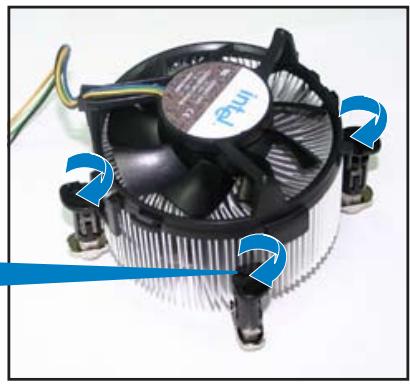

2.3.3 Désinstaller le dissipateur et le ventilateur du CPU

Pour désinstaller l'ensemble dissipateur-ventilateur:

1. Déconnectez le câble du ventilateur du CPU de la carte mère.
2. Tournez les systèmes de serrage dans le sens inverse des aiguilles d'une montre.

1. Tirez vers le haut deux systèmes de serrage en même temps en séquence diagonale pour dégager l'ensemble dissipateur-ventilateur de la carte mère.

1. Otez avec précaution l'ensemble dissipateur-ventilateur de la carte mère.

1. Tournez chaque mécanisme de serrage dans le sens des aiguilles d'une montre pour avoir une bonne orientation lors d'une réinstallation.

Extrémité étroite de la cannelure

L'extrémité étroite de la cannelure doit pointer vers l'extérieur. (La photo montre la cannelure ombragée à titre d'exemple.)

Reportez-vous à la documentation de votre CPU pour plus d'informations sur l'installation du ventilateur du CPU.

2.4.1 Vue générale

La carte mère est équipée de deux sockets DIMM (Dual Inline Memory Modules) DDR2 (Dual Inline Memory Modules 2).

Un module DDR2 possède les mêmes dimensions physiques qu'un module DDR mais possède 240 broches contre 184 broches pour la DDR. De plus, les modules DDR2 s'encochent différemment pour éviter leur installation sur des sockets DDR.

Le schéma suivant illustre l'emplacement des sockets:

Sockets DIMM DDR2 de la P5B

Canal	Sockets
Canal A	DIMM_A1 et DIMM_A2
Canal B	DIMM_B1 et DIMM_B2

2.4.2 Configurations mémoire

Vous pouvez installer des DIMM DDR2 unbuffered ECC/non-ECC de 256 Mo, 512 Mo, 1 Go et 2 Go dans les sockets DIMM.

• Vous pouvez installer des DIMM de tailles variables dans le Canal A et B. Le système compte la taille totale du canal de plus petite taille pour les configurations dual-channel. Tout excédent de mémoire du canal le plus grand est alors mapped pour fonctionner en single-channel.
• Installez toujours des DIMM dotés de la même valeur CAS latency. Pour une compatibilité optimale, il est recommandé d'acheter des modules mémoire de même marque.
• Si vous installez quatre modules mémoire d'1 ou 2 Go, le système reconnaîtra moins de 3 Go car un certain montant de mémoire est réservé pour d'autres fonctions critiques. Cette limitation est valable pour Windows® XP 32-bits, cet OS ne supportant pas la fonction Physical Address Extension (PAE).
• Si vous installez la version 32-bits de Windows® XP, il est recommandé d'installer moins de 3 Go de mémoire système.
• Cette carte mère ne supporte pas les modules mémoire faits de puces mémoire de 128 Mo ou double face x16.

Notes sur les limitations mémoire

• En raison des limitations du chipset, cette carte mère ne peut supporter que jusqu'à 8 Go pour les systèmes d'exploitation listés ci-dessous. Vous pouvez installer un maximum de 2 Go de DIMM sur chaque slot, mais seuls les modules DDR2-533 et DDR2-667 de 2 Go sont disponibles pour cette configuration.

32-bits	64-bits
Windows®2000 Advanced Server	Windows®XP Professional x64 Edition

• Certaines anciennes versions de DIMM DDR2-800/667 peuvent ne pas être compatibles avec les specifications Intel's On-Die-Termination (ODT) et seront automatiquement mises à niveau inférieure pour fonctionner à DDR2-533. Si cela était le cas, contactez votre revendeur de modules mémoire pour vérifier leur valeur ODT.
• En raison des limitations du chipset, les barettes DDR2-800 avec une latence CL = 4, seront automatiquement mises à niveau inférieure pour fonctionner à DDR2-667. Pour obtenir une latence plus faible, ajustez manuellement l'élément Memory timing du BIOS.
• En raison des limitations du chipset, les barettes DDR2-667 avec une latence CL = 3 seront automatiquement mises à niveau inférieure pour fonctionner à DDR2-533. Pour obtenir une latence plus faible, ajustez manuellement l'élément Memory timing du BIOS.

DDR2 800

Taille	Fabricant	Modèle	Face(s)	Composants	Support DIMM
					A	B	C
512MB	KINGSTON	K4T51083QC	SS	KVR800D2N5/512	•	•
256MB	SAMSUNG	K4T56083QF-ZCE7	SS	M378T3253FZ3-CE7	•	•
512MB	Infineon	HYB18T256800AF25F	DS	HYS64T64020HU-25F-A	•	•
512MB	Hynix	HY5PS12821BFP-S5	SS	HYMP564U64BP8-S5	•	•
1024MB	Hynix	HY5PS12821BFP-S5	DS	HYMP512U64BP8-S5	•	•
1024MB	MICRON	5ZD22D9GKX	DS	MT16HTF12864AY-80ED4	•	•
512MB	A-DATA	AD29608A8A-25EG	SS	M20AD6G3H3160I1E5E	•	•

DDR2 667

Taille	Fabricant	Modèle	Face(s)	Composants	Support DIMM
					A	B
512MB	SAMSUNG	K4T56083QF-ZCE6	DS	M378T6453FZ0-CE6	•	•
512MB	SAMSUNG	ZCE6K4T51083QC	SS	M378T6553CZ0-CE6	•	•
512MB	Infineon	HYB18T512800AF3S	SS	HYS64T64000HU-3S-A	•	•
256MB	Infineon	HYB18T512160BF-3S	SS	HYS64T32000HU-3S-B	•	•
512MB	Infineon	HYB18T512800BF3S	SS	HYS64T64000HU-3S-B	•	•
1024MB	Hynix	HY5PS12821AFP-Y5	DS	HYMP512U64AP8-Y5		•
512MB	ELPIDA	E5108AE-6E-E	SS	EBE51UD8AEFA-6E-E	•	•
512MB	A-DATA	E5108AE-6E-E	N/A	N/A	•	•
512MB	Transcend	E5108AE-6E-E	SS	TS64MLQ64V6J	•	•

A - Supporte un module inséré dans un slot quelconque en configuration Single-channel. B - Supporte une paire de modules insérée dans les slots bleus ou noirs comme une paire en configuration Dual-channel. C - Supporte quatre modules insérés dans les slots noirs et bleus comme deux paires en configuration Dual-channel.

Visitez le site web ASUS (www.asus.com) pour la dernière liste des fabricants agréés.

Installer un module DIMM

Débranche l'alimentation avant d'ajouter ou de retirer des modules DIMM ou tout autre composant système. Ne pas le faire risquerait d'endommager la carte mère et les composants.

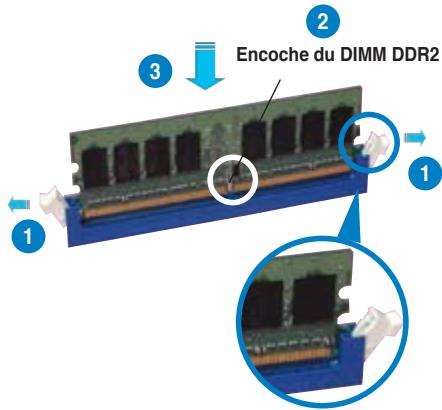

Pour installer un DIMM:

1. Déverrouillez un socket DIMM en pressant les clips de détention vers l'extérieur.
2. Alignez un module DIMM sur le socket de sorte que l'encoche sur le module corresponde à l'ergot sur le socket.
3. Insérez fermement le module DIMM dans le socket jusqu'à ce que les clips se remettent en place d'eux-mêmes et que le module soit bien en place.

Clip de détention déverrouillé

• Un DIMM DDR2 est doté d'une encoche, ce qui lui permet de ne pouvoir être inséré dans le socket que dans un seul sens. Ne forcez pas sur le module pour éviter de l'endommager.
• Les sockets des DIMM DDR2 ne supportent pas les DIMM DDR. N'installez pas des DIMM DDR dans les sockets pour DIMM DDR2.

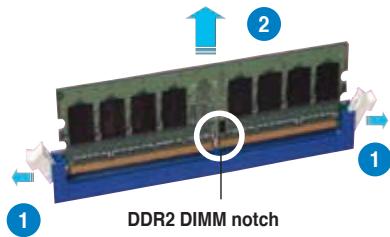

Pour enlever un module DIMM:

1. Pressez en même temps les clips de détention vers l'extérieur pour déverrouiller le module DIMM.

Soutenez le module avec vos doigts lorsque vous pressez sur les clips de détention. Le module pourrait être endommagé s'il est éjecté avec trop de force.

1. Enlevez le module DIMM du socket.

2.5 Slots d'extension

Plus tard, vous pourrez avoir besoin d'installer des cartes d'extension. La section suivante décrit les slots et les cartes d'extension supportées.

Assurez-vous de bien débrancher le cable d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Ne pas le faire risquerait de vous blesser et d'endommager les composants de la carte mere.

2.5.1 Installer une carte d'extension

Pour installer une carte d'extension :

1. Avant d'installer la carte d'extension, lisez bien la documentation livrée avec cette dernière et procédez aux réglages matériels nécessaires pour accueillir cette carte.
2. Ouvrez le châssis (si vous carte mère est montée dans un châssis).
3. Enlevez l'équerre correspondant au slot dans lequel vous désirez installer la carte. Conservez la vis.
4. Alignez le connecteur de la carte avec le slot et pressez fermement jusqu'à ce que la carte soit bien installée dans le slot.
5. Fixez la carte au chinois avec la vis que vous avez.
6. Refermez le boîtier.

2.5.2 Configurer une carte d'extension

Après avoir installé la carte, configurez-la en ajustant les paramètres logiciels.

1. Allumez le système et procédez aux modifications du BIOS nécessaires, si besoin. Voir chapitre 4 pour plus de détails concernant le BIOS.
2. Assignez un IRQ à la carte. Reportez-vous aux tableaux de la page suivante.
3. Installez les pilotes de la carte d'extension.

Lors de l'utilisation de cartes PCI sur des slots partagés, assurez-vous que les pilotes supportent bien la fonction "Share IRQ" (partage d'IRQ) ou que la carte n'a pas besoin d'assignation d'IRQ. Sinon, des conflits pourraient survenir entre les deux groupes PCI, rendant le système instable et la carte inopérante.

2.5.3 Assignment des IRQ

IRQ	Priorité	Fonction standard
0	1	Horloge système
1	2	Contrôleur clavier
2	—	Re-direction vers IRQ#9
3	12	IRQ holder for PCI steering*
4	13	Port communications (COM1)*
5	14	IRQ holder for PCI steering*
6	15	Contrôleur disquettes
7	16	Port imprimante (LPT1)*
8	3	SCMOS système/Horloge temps réel
9	4	ACPI*
10	5	Contrôleur SMBus*
11	6	IRQ holder for PCI steering*
12	7	Port souris compatible PS/2*
13	8	Proesseur de données numériques
14	9	IDEIRQ (legacy mode, combined mapped as primary), SMasterATA1 (Master), SATA3 (Slave)
15	10	IDEIRQ (legacy mode, combined mapped as secondary), SATA2 (Master), SATA4 (Slave)

• Ces IRQ sont habituellement disponibles pour les périphériques ISA ou PCI.

Assignment des IRQ pour cette carte mère

	A	B	C	D	E	F	G	H
PCI1	-	-	-	-	-	partagé	-	-
PCI2	-	-	-	-	-	-	partagé	-
PCI3	-	-	-	-	-	-	-	partagé
PCIEX16_1	partagé	-	-	-	-	-	-	-
PCIEX1_1	partagé	-	-	-	-	-	-	-
PCIEX1_2	-	partagé	-	-	-	-	-	-
PCIEX1_3	-	-	partagé	-	-	-	-	-
ESATA, SATA RAID embarqué	partagé	-	-	-	-	-	-	-
PRI_IDE embarqué	-	partagé	-	-	-	-	-	-
HD Audio (ADI1988A) embarqué	-	-	-	-	-	-	partagé	-
GbEthernet (RTL8111B) embarqué	-	-	-	partagé	-	-	-	-
USB 2.0 EHCI#1	-	-	-	-	-	-	-	partagé
USB12 OBCI#1	-	-	-	-	-	-	-	partagé
USB34 OBCI#2	-	-	-	partagé	-	-	-	-
USB56 OBCI#3	-	-	partagé	-	-	-	-	-
USB 2.0 EHCI#1	-	-	partagé	-	-	-	-	-
USB78 OBCI#4	-	partagé	-	-	-	-	-	-
USB910 OBCI#5	partagé	-	-	-	-	-	-	-
SATA1, SATA2 (ICH8)	-	-	-	partagé	-	-	-	-
SATA3, SATA4 (ICH8)	-	-	-	partagé	-	-	-	-

2.5.4 Slots PCI

Les slots PCI supportent des cartes telles que les cartes réseau, SCSI, USB et toute autre carte conforme au standard PCI. L'illustration montre une carte réseau installée sur un slot PCI.

2.5.5 Slots PCI express X1

Cette carte mère supporte des cartes réseau PCI Express x1, des cartes SCSI et toute autre carte conforme aux spécifications PCI Express. L'illustration montre une carte réseau installée sur un slot PCI Express x1.

2.5.6 Slot PCI express X16

Cette carte mère supporte les cartes graphiques PCI Express x16 conformes aux specifications PCI Express. L'illustration ci-contre montre une carte graphique installée sur le slot PCI Express x16.

Ce jumper vous permet d'effacer la Real Time Clock (RTC) RAM du CMOS. Vous pouvez effacer de la mémoire CMOS la date, l'heure et paramètres setup du système en effaçant les données de la CMOS RTC RAM. La pile bouton intégrée alimente les données de la RAM dans le CMOS, incluant les paramètres système tels que les mots de passe.

Pour effacer la RTC RAM:

1. Eteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Retirez la pile de la carte mère.
3. Passez le jumper des pins 1-2 (par défaut) aux pins 2-3. Maintenez le capuchon sur les pins 2-3 pendant 5 10 secondes, puis replacez-le sur les pins 1-2.
4. Remettez la pile.
5. Branchez le cordon d'alimentation et démarrez l'ordinateur
6. Maintenez la touche enfoncée lors du boot et entrez dans le BIOS pour saisir à nouveau les données.

Sauf en cas d'effacement de la RTC RAM, ne rougez jamais le jumper des pins CLRTC de sa position par défaut. Enlever le jumper provoquerait une défaillance de boot.

CLRTC

Clear RTC RAM de la P5B

• Vous n'avez pas besoin d'effacer la RTC lorsque le système plante à cause d'un mauvais overclocking. Dans ce dernier cas, utilisez la fonction C. P. R. (CPU Parameter Recall). Éteignez et redémarrez le système afin que le BIOS puisse automatiquement récapituler ses valeurs par défaut.
• En raison des limitations du chipset, la mise hors tension du système est requise avant de pouvoir utiliser la fonction C. P. R.. Vous devez éteindre puis rallumer l'unité d'alimentation ou brancher puis débrancher le cordon d'alimentation avant de redémarrer le système.

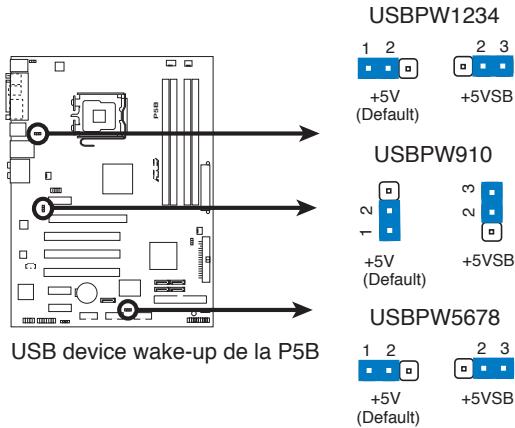

Passez ce jumper sur +5V pour sortir l'ordinateur du mode S1 (CPU stoppé, DRAM rafraîchie, système fonctionnant en mode BASSE consommation) en utilisant les périphériques USB connectés. Passez sur +5VSB pour sortir des modes S3 et S4 (CPU non alimenté, DRAM en rafraîchissement lent, alimentation en mode réduit).

• La fonction USB device wake-up nécessite une alimentation capable de délivrer 500mA sur le +5VSB pour chaque port USB; sinon le système ne demarreraait pas. Le courant total consommé ne doit pas excéder la capacité de l'alimentation (+5VSB) que ce soit en condition normale ou en veille.

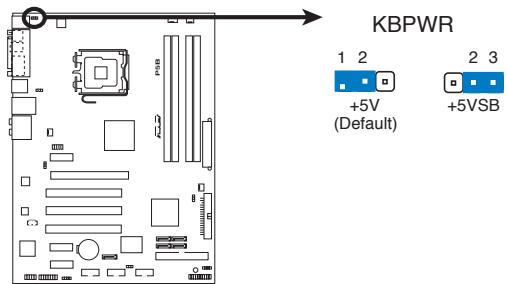

3. Alimentation clavier (3-pin KBPWR)

Ce jumper permet d'activer ou désactiver la fonction de réveil via le clavier. Réglez ce jumper sur les pins 2-3 (+5VSB) pour réveiller l'ordinateur lors de la pression d'une touche du clavier (la touche par défaut est la barre d'espace). Cette fonction nécessite une alimentation ATX pouvant délivrer au moins 1A sur le +5VSB, ainsi qu'une configuration spéciale du BIOS.

Paramètres de réveil via clavier de la P5B

2.7.1 Connecteurs arrière

1. Port souris PS/2 (vert). Ce port est dédié à une souris PS/2.
2. Port parallèle. Ce port 25 broches accueille une imprimante, un scanner, ou autres périphériques.
3. Port LAN 1 (RJ-45). Supporté par le contrôleur Gigabit LAN Realtek®, ce port permet une connexion Gigabit à un LAN (Local Area Network) via un hub réseau. Se référer au tableau ci-dessous pour des indications sur la LED du port LAN.

Indicateurs LED du port LAN

LED Activity/Link Speed
Statut	Description	Statut	Description
ETEINTE	Pas de lien	ETEINTE	Connexion 10Mbps
ORANGE	Lié	ORANGE	Connexion 100Mbps
CLIGNOTANTE	Activité de donnéesées	VERTE	Connexion 1Gbps

1. Port Rear Speaker Out (noir). Ce port est dédié à la connexion des haut-parleurs arrières en configuration audio 4, 6 ou 8 canaux.
2. Port Center/Subwoofer (orange). Ce port accueille la centrale et le subwoofer (center/subwoofer).
3. Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD, de DVD ou d'autres sources audio.
4. Port Line Out (vert). Ce port est dédié à un casque ou un haut-parleur. En configuration 4, 6, ou 8 canaux, la fonction de ce port devient Front Speaker Out.
5. Port Microphone (rose). Ce port sert à accueillir un microphone.
6. Port Side Speaker Out (gris). Ce port est dédié à la connexion d'Haut-parleurs latéraux en configuration audio 8 canaux.

Configuration audio 2, 4, 6, ou 8 canaux

1. USB 2.0 ports 3 and 4 hériques USB 2.0.
2. USB 2.0 ports 1 and 2 hériques USB 2.0.
3. Port SATA externe. Ce port se connecte à un boîtier SATA Externe. Ce port supporte un disque dur Serial ATA pouvant être combiné à un périphérique externe Serial ATA 3.0 Gb/s pour configuration RAID 0, RAID 1, ou JBOD via le contrôleur RAID SATA JMicron® embarqué.

Le port SATA externe supporte les péripériques Serial ATA 1.5 et 3Go/s. Les cables plus longs supportent des exigences d'alimentation plus élevées pour délivrer le signal jusqu'à 2 mètres et autorisent la fonction hot-swap étendue.

• Avant de créer un ensemble RAID avec des disques durs Serial ATA, assurez-vous que vous avez connecté le câble Serial ATA et installé les disques durs Serial ATA; sinon, vous ne pourrez pas accéder à l'utilitaire RAID JMicron ainsi que configurer la fonction SATA du BIOS.
• Si vous souhaitez créé une configuration RAID à l'aide de ce connecteur, réglez l'élément JMicron SATA Controller Mode u BIOS sur [RAID]. Voir la section "4.4.5 Onboard Device Configuration" pour plus de détails.

• NE PAS insérer de connecteur différent sur ce port.
• NE PAS débrancher le boîtier Serial ATA externe lorsqu'un ensemble RAID 0 ou JBOD est configuré.
• Port S/PDIF Out optique. Ce port est destiné au câble de signal Serial ATA pour un disque dur Serial ATA.
• Port S/PDIF Out coaxial. Ce port sert à être relié à un périphérique audio externe via un cable optique S/PDIF.
• Port clavier PS/2 (mauve). Ce port accueille un clavier PS/2.

1. Connecteur pour lecteur de disquettes (34-1 pin FLOPPY)

Ce connecteur accueille le cable pour lecteur de disquette (FDD). Insérez un bout du cable dans le connecteur sur la carte mère, puis l'autre extrémité à l'arrête du lecteur de disquette.

La Pin 5 du connecteur a été enlevée pour empêcher une mauvaise connexion lors de l'utilisation d'un cable FDD dont la pin 5 est couverte.

Connecteur pour lecteur de disquettes de la P5B

FLOPPY Note: Orientez les marques rouges du câble du lecteur de disquettes sur la PIN 1

2. Connecteur IDE (40-1 pin pri_ide)

Ce connecteur est destiné à un câble Ultra DMA 133/100/66. Le câble Ultra DMA 133/100/66 possède trois connecteurs : un bleu, un noir, et un gris. Connectez l'interface bleue au connecteur IDE primaire de la carte mère, puis sélectionnez un des modes ci-dessous pour configurer vos disques durs.

	Paramètres de jumper	Mode du(des) pérophérique(s)	Connecteur
Un pérophérique	Cable-Select ou Maître	-	Noir
Deux pérophériques	Cable-Select	Maître	Noir
		Esclave	Gris
	Mître	Maître	Noir ou gris
	Esclave	Esclave

• La Pin 20 du connecteur IDE a été retirée pour correspondre à l'ouverture obturée du connecteur du cable Ultra DMA. Ceci vous évite une mauvaise insertion du cable IDE. Utilisez le cable 80-conducteurs pour les périphériques Ultra DMA 133/100/66 IDE.

Si un périphérique quelconque est configuré sur "Cable-Select," assurez-vous que tous les autres jumpers des périphériques possèdent la même configuration.

Note : Orientez les marques rouges du câble du lecteur IDE sur la PIN 1

Connecteur IDE de la P5B

3. Connecteurs SATA ICH8 (7-pin SATA1, SATA2, SATA3, SATA4)

Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs Serial ATA.

Lors de l'utilisation des connecteurs en mode Standard IDE, connectez le disque dur de boot primaire au connecteur SATA1/2. Reportez-vous au tableau ci-dessous pour les connexions des disques durs SATA recommandées.

Connexion des disques durs serial ATA

Connecteur	Couleur	Réglage	Utilisation
SATA1/2	Noir	Maitre	Disque de boot
SATA3/4	Noir	Esclave	Disque de donnéesés

Connectez l'extrémité à angle droit du câble SATA au périphérique SATA. Vous pouvez aussi connecter cette extrémité du câble SATA au port SATA embarqué pour éviter les conflits mécaniques avec les cartes graphiques de grande taille.

4. Connecteur RAID serial ATA jmicron JMB363® (7-pin SATA RAID)

Ce connecteur est dédié à un câble Serial ATA. Il supporte un disque dur Serial ATA que vous pouvez utiliser pour une configuration RAID via le contrôleur RAID Serial ATA embarqué.

L'élément JMicron controller mode du BIOS est réglé sur [AHCI] par défaut, vous permettant d'utiliser les connecteurs pour créer un ensemble RAID. Voir section "4.4.5 Onboard Device Configuration" pour plus de détails.

Connecteur RAID SATA de la P5B

Avant de créer une configuration RAID, assurez-vous que vous avez connecté les câbles Serial ATA à ces connecteurs, et que vous avez installé les disques durs Serial ATA; dans le cas échéant, vous ne pourrez entrer dans l'utilitaire JMicron® JMB363 ni dans la configuration Serial ATA du BIOS pendant le POST.

5. Connecteur audio numérique (4-1 pin spdif_out)

Ce connecteur est réservé au module audio S/PDIF et offrant une sortie son avec une qualité numérique. Connectez un côté du câble audio S/PDIF à ce connecteur puis l'autre extrémité au module S/PDIF.

Connecteur audio numérique de la P5B

Le module S/PDIF est à acheter séparément.

6. Connecteurs USB (10-1 pin USB56, USB 78, USB910)

Ces connecteurs sont conçus pour quatre ports USB 2.0. Connectez le câble du module USB/GAME sur l'un de ces connecteurs, puis installez le module sur un slot en ouvrant l'arrière du châssis. Ces ports USB sont conformes à la spécification USB 2.0, supportant des vitesses de connexion allant jusqu'à 480 Mbps.

Ne connectez jamais un cable 1394 aux connecteurs USB. Vous risqueriez d'endommager la carte mère !

Vous pouvez d'abord connecter le câble USB au câble ASUS Q-Connector, puis installez le Q-Connector (USB) sur le connecteur USB embarqué.

7. Connecteur audio du lecteur optique (4-pin CD)

Ces connecteurs vous permettent de recevoir une entrée audio stéréo depuis un CD-ROM, une carte tuner TV ou MPEG.

Connecteur audio interne de la P5B

8. Connecteurs de ventilation CPU, châssis, et alimentation (4-pin cpu_fan, 3-pin CHA_FAN1, 3-pin CHA_FAN2, 3-pin pwr_fan)

Les connecteurs ventilateurs supportent des ventilateurs de 350mA 2000mA (24 W max.) ou un total de 1A~7A (84 W max.) à +12V. Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère, en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur.

N'oubliez pas de connecter les câbles des ventilateurs aux connecteurs de ventilation de la carte mère. Une trop faible circulation d'air dans le système pourrait endommager les composants de la carte mère. Ces connecteurs ne sont pas des jumpers! N'Y PLACEZ PAS de capuchons de jumpers!

Seuls les connecteurs CPU-FAN et CHA-FAN 1-2 supportent la fonction ASUS Q-FAN2.

9. Connecteur de port série (10-1 pin COM1)

Ce connecteur est destiné au port série (COM). Connectez le câble du module série à ce connecteur, puis installez le module sur l'un des slots disponibles à l'arrière du châssis.

Connecteurs port COM de la P5B

10. Connecteur chassis intrusion (4-1 pin CHASSIS)

Ce connecteur est fait pour un mécanisme de détection des intrusions monté sur châssis. Connectez le mécanisme de détection à ce connecteur. Celui-ci enverra un signal à ce connecteur en cas d'extraction ou de placement d'un composant dans le boîtier. Le signal est ensuite généré comme événement d'intrusion châssis.

Par défaut, les broches nommées "Chassis Signal" et "Ground" sont couvertes d'un capuchon à jumper. N'enlevez ces capuchons que si vous pouze utiliser la fonction de détection des intrusions.

Connecteurs chassis intrusion de la P5B

11. Connecteur audio en façade (10-1 pin AAFP)

Ce connecteur sert à un module d'E/S audio en façade supportant soit le standard HD Audio soit l'AC '97. Connectez le câble du module d'E/S à ce connecteur.

Connecteur audio en façade de la P5B

Utilisez un chassis doté d'un module d'E/S audio haute définition en façade si vous souhaitez utiliser les fonctions HD audio. - Le paramètre par défaut de ce connecteur est AC'97. Si vous souhaitez utiliser les fonctions audio Haute définition, réglez l'élément Front Panel Support Type du BIOS sur [HD Audio]. Voir section "4.4.5 Onboard Device Configuration" pour plus de détails.

12. Connecteurs d'alimentation ATX (24-pin eatxpwr, 4-pin EATX12V)

Ces connecteurs sont destinés aux prises d'alimentation ATX 12V. Les prises d'alimentation sont conçues pour ne pouvoir s'engager dans ces connecteurs que dans un seul sens. Trouvez le bon sens et pressez jusqu'à ce que la prise soit bien en place.

Connecteurs d'alimentation ATX de la P5B

EATXPWR

Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme avec la Specification 2.0 (ou version ultérieure) ATX 12 V, et qui fournit au minimum 400 W.

• N'oubliez pas de connecter la prise ATX +12 V 4 broches sinon le système ne bootera pas.
• Une alimentation plus puissant est recommandée lors de l'utilisation d'un système équipé de plusieurs périhériques. En cas d'insuffisance électrique le système risque de devenir instable ou ne plus démarrer.
• L'unité d'alimentation ATX 12 V (400W) a été testée pour supporter les besoinés électriques de la carte mère avec la configuration suivante: CPU: Intel® Pentium® Extreme 3.73GHz

Mémoire: DDR2 512 Mo (x4)

Carte graphique: ASUS EAX1900XT

Périphérique PATA: Disque dur IDE

Périphérique SATA: Disques durs SATA (x2)

Lecteur optique: DVD-RW

13. Connecteur système (20-8 PIN PANEL)

Ce connecteur supporte plusieurs fonctions présentes sur les chassis.

Connecteur système de la P5B

LED d'alimentation système (2-pin PLED)

Ce connecteur 2 broches est dédié à la LED d'alimentation système. Connectez le câble "power LED" du boîtier à ce connecteur. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

LED d'activité HDD (2-pin ide_led)

Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du disque dur). Reliez le câble HDD Activity LED à ce connecteur. La LED IDE s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

Haut-parleur d'alerte système (4-PIN speaker)

Ce connecteur 4 broches est dédié au petit haut-parleur d'alerte du châssis. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

Bouton d'alimentation atx/soft-off (2-pin PWRSW)

Ce connecteur est dédié au bouton d'alimentation du système. Appuyer sur le bouton d'alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Presser le bouton d'alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

Ce connecteur 2 broches est destiné au bouton "reset" du chassin. Il sert à redémarrer le système sans l'éteindre.

Q-Connector (système panel)

ASUS Q-Connector vous permet de connecter en toute simplicité les câbles du panneau avant du châssis à la carte mère. Suivez les étapes suivantes pour installer ASUS Q-Connector.

1. Connectez les câbles du panneau avant à leur connecteur respectif sur le ASUS Q-Connector. Se référer aux marques du Q-Connector pour vérifier les connexions et le brochage du connecteur.

1. Insérez délicatement ASUS Q-Connector sur le connecteur System panel.

Le Q-Connector ne peut être inséré que dans un seul sens ; s'il ne s'ajuste pas, essayez de l'inverser.

1. Une fois installé, le Q-Connector apparait comme illustré ci-contre.

Ce chapitre décrit la séquence de démarrage et les différentes façons d'éteindre le système.

Sommaire du chapitre

3.1 Démarrer pour la première fois 3-1 3.2 Éteindre l'ordinateur 3-2

3.1 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le boîtier.
2. Assurez-vous que tous les interrupteurs sont éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du boîtier
4. Connectez l'autre extrémité du câble d'alimentation à une prise de courant équipée d'une protection contre les surtensions.
5. Allumez l'ordinateur en suivant cet ordre:

a. Moniteur b. Périphériques SCSI externes (en commençant par le dernier sur la chaîne) c. Alimentation système

1. Après avoir démarré, la LED d'alimentation sur la face avant du boîtier s'allume. Pour les alimentations ATX, la LED Système s'allume lorsque vous pressez l'interrupteur d'alimentation ATX. Si votre moniteur est compatible avec les standards "non polluants" ou s'il possède une fonction d'économie d'énergie, la LED du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage.

Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ; ou bien envoie des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent l'allumage du système, le système peut avoir échoué un des tests de démarrage. Vérifiez le paramétrage des jumpers et les connexions ou appelez l'assistance technique de votre revendeur.

Codes des bips du BIOS AMI

Description	Erreur
Un bip	Echec contrôleur de clavier Erreur temps de rafraichissement Pas de lecteur maître détecté
Deux bips continus suivis de deux bips courts	Echec contrôleur de disquette
Deux bips continus suivis de quatre bips courts	Echec composant matériel

1. Au démarrage, maintenez la touche enfoncée pour accéder au menu de configuration du BIOS. Suivez les instructions du chapitre 4.

3.2.1 Utiliser la fonction d'extinction de l'os

Si vous utilisez Windows® 2000:

1. Cliquez sur le bouton Démarrer puis sur Éteindre...
2. Vérifiez que l'option Eteindre soit bien sélectionnée, puis cliquez sur OK pour éteindre l'ordinateur.
3. L'alimentation doit s'éteindre après que Windows® soit fermé.

Si vous utilisez Windows XP:

1. Cliquez sur le bouton Démarrer puis sur Arrêter.
2. Puis cliquez sur Arrêter pour éteindre l'ordinateur.
3. L'alimentation doit s'éteindre une fois Windows® fermé.

3.2.2 Utiliser la double fonction de l'interrupteur d'alimentation

Lorsque le système fonctionne, presser l'interrupteur d'alimentation pendant moins de 4 secondes passe le système en mode "sleep" ou en mode "soft off" en fonction du paramétrage du BIOS. Presser le bouton pendant plus de 4 secondes passe le système en mode "soft off" quel que soit le réglage du BIOS. Voir la section "4.5 Power Menu (menu d'alimentation)" du chapitre 4 pour plus de détails.

Ce chapitre vous explique comment changer les paramètres du système via les menus du Setup du BIOS. Une description des paramètres du BIOS est donnée.

Le BIOS

4.1 Gérer et mettre à jour votre BIOS 4-1 4.2 Configuration du BIOS 4-10 4.3 Main menu (menu principal) 4-13 4.4 Advanced menu (menu avancé) 4-17 4.5 Power menu (menu alimentation) 4-26 4.6 Boot menu (menu de boot) 4-30 4.7 Tools menu (menu outfits) 4-34 4.8 Exit menu (menu sortie) 4-36

4.1 Gérer et mettre à jour votre BIOS

Les utilisateurs suivants vous permettent de générer et mettre à jour le Basic Input/ Output System (BIOS).

1. ASUS EZ Flash 2 (Mise à jour BIOS sous DOS via une disquette bootable, un disque flash USB, ou le CD de support de la carte mère.)
2. ASUS AFUDOS (Mise à jour du BIOS en mode DOS via une disquette de boot.)
3. ASUS CrashFree BIOS 3 (Mise à jour BIOS sous DOS via une disquette bootable / un disque flash USB, ou le CD de support de la carte mère lorsque le BIOS est corrompu.)
4. ASUS Update (Mise à jour du BIOS en environnement Windows®.)

Reportez-vous aux sections correspondantes pour plus de détails sur ces utilisations.

Sauvegardez une copie du BIOS original de la carte mère sur une disquette bootable au cas où vous devriez restaurer le BIOS. Copiez le BIOS original en utilisant ASUS Update ou Award BIOS Flash.

4.1.1 Créer une disquette bootable

1. Procédez selon l'une des méthodes suivantes pour créer une disquette bootable.

Sous DOS

a. Insérez une disquette de 1.44 Mo dans le lecteur. b. Au prompt, tapez : format A:/S puis pressez.

Sous windows XP

a. Insérez une disquette de 1.44 Mo dans le lecteur. b. Cliquez sur Démarrer puis Poste de travail. c. Sélectionnez l'icône du lecteur de disquette. d. Cliquez sur Fichier puis choisissez Formater. Une fenêtre de formatage apparait. e. Choisissez Créer une disquette de démarriage MS-DOS dans les options de formatage puis cliquez sur Formater.

Sous windows 2000

Pour créer un ensemble de disquettes bootables sous Windows® 2000:

a. Insérez une disquette formatée, haute densité 1.44 Mo dans le lecteur disquettes. b. Insérez le CD de Windows® 2000 dans le lecteur de CD. c. Cliquez sur Démarrer, puis Exécuter. d. Dans le champ tapez, D:\bootdisk\makeboot a: en partant du principe que D: est votre lecteur optique. e. Pressez, puis suivez les instructions à l'écran pour continuer.

1. Copiez le BIOS original, ou le plus récent, sur la disquette bootable.

4.1.2 Utilitaire ASUS EZ flash 2

ASUS EZ Flash 2 vous permet de mettre à jour votre BIOS sans avoir besoin de booter sur une disquette bootable et d'utiliser un utilitaire sous DOS. EZ Flash est intégré à la puce du BIOS et est accessible en pressant <Alt> + <F2> lors du Power-On Self Tests (POST).

Pour permettre à jour le BIOS en utilisant EZ Flash 2:

1. Visitez le site web ASUS (www.asus.com) pour télécharger le dernier BIOS pour cette carte mère.
2. Enregistrez ce BIOS sur une disquette ou un disque flash USB, puis redémarrez le système.
3. Vous pouvez lancer EZ Flash 2 de deux façons différentes.

Insérez la disquette ou le disque flash USB qui contient le fichier BIOS dans le lecteur de disquette ou sur un port USB.

Appuyez sur <Alt> + <F2> lors du POST pour afficher l'écran suivant.

(2) Accédez au menu de configuration du BIOS. Allez sur le menu Tools pour sélectionner EZ Flash2 et appuyez sur pour l'activer. Vous pouvez basculer d'un lecteur à l'autre en pressant sur avant de localiser le bon fichier. Puis, appuyez sur.

1. Lorsque le fichier BIOS correct est trouve, EZ Flash 2 effectue la mise à jour du BIOS et redémarre automatiquement le système une fois terminé.
2. Cette fonction peut supporter les périhériques tels qu'un disque flash USB, un disque dur, ou une disquette au format FAT 32/16.
3. N'ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS! Vous provoqueriez une défaillance de démarrage.

4.1.3 Utilitaire AFUDOS

AFUDOS vous permet de mettre à jour le BIOS sous DOS en utilisant une disquette bootable contenant le BIOS à jour. Cet utilitaire vous permet aussi de copier le BIOS actuel afin d'en faire une sauvegarde si le BIOS est corrompu.

Copier le BIOS actuel

Pour copier le BIOS actuel en utilisant AFUDOS :

Vérifiez que la disquette ne soit pas protégée en écriture et contienne au moins 1024 Ko d'espace libre pour sauvegarder le fichier. - Les écrans de BIOS suivants sont présentés à titre d'exemple. Il se peut que vous n'ayez pas exactement les mêmes informations à l'écran.

1. Copiez AFUDOS (afudos.exe) du CD de support sur la disquette bootable créée plus tout.
2. Démarrez en mode DOS puis au prompt tapez:

afudos /o[filename]

Où [filename] est un nom de fichier assigné par l'utilisateur de longueur inférieure à 8 caractères alpha-numériques pour le nom principal, et trois caractères pour l'extension.

1. Pressez. L'utilitaire copie le BIOS actuel vers la disquette.

L'utilitaire revient au prompt DOS après avoir copié le fichier BIOS.

Mise à jour du BIOS

Pour permettre à jour le BIOS avec AWARD DOS:

1. Visitez le site web ASUS (www.asus.com) et téléchargez le fichier BIOS le plus récent pour votre carte mère. Enregistrez le BIOS sur une disquette bootable.

Écrivez le nom du BIOS sur une feuille de papier. Vous devrez saisir le nom exact du BIOS au prompt DOS.

1. Copiez AFUDOS (afudos.exe) du CD de support sur la disquette bootable.
2. Bootez en mode DOS, puis au prompt tapez :

afudos /i [filename]

où [filename] est le nom du BIOS original ou du BIOS le plus récent présent sur la disquette.

A:\>afudos /iP5B.ROM

1. L'utilitaire lit le fichier et commence à mettre le BIOS à jour.

N'eteignez pas le système et ne le réinitialisez pas lors de la mise à jour du BIOS pour éviter toute erreur de boot!

1. L'utilitaire revient au prompt DOS une fois la mise à jour du BIOS finie. Rebootez le système depuis le disque dur.

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de récupérer le fichier du BIOS lorsqu'il est défectueux ou qu'il est corrompu lors d'une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le CD de support de la carte mère ou la disquette qui contient le BIOS à jour.

• Préparez le CD de support de la carte mère, la disquette, ou le disque flash USB contenant le BIOS mis à jour avant d'utiliser cet outil. Assurez-vous de renommer le fichier du BIOS original ou mis à jour et contenu dans la disquette ou sur le disque Flash USB en P5B.ROM.

Seuls les disques flash USB au format FAT 32/16 et avec une partition unique supportent ASUS CrashFree BIOS 3. La taille du périphérique doit être inférieure à 8Go. - N'ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS! Vous provoqueriez une défaillance de démarrage.

Récupérer le BIOS depuis un disque flash USB ou une disquette

Pour récapituler le BIOS depuis le disque flash USB ou une disquette:

1. Visitez le site web ASUS (www.asus.com) et téléchargez le fichier BIOS le plus récent pour votre carte mère. Renommez le fichier BIOS en P5B.ROM.
2. Insérez le disque flash USB ou la disquette contenant le fichier BIOS sur un port USB.
3. Démarrez le système.

Bad BIOS checksum. Starting BIOS recovery... Checking for floppy...

L'utilitaire vérifiera automatiquement les périhériques à la recherche du fichier BIOS. Une fois trouvés, l'utilitaire effectue la mise à jour du BIOS.

N'ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS! Vous provoqueriez une défaillance de démarrage.

1. Redémarrez le système une fois la mise à jour terminée.

Récupérer le BIOS depuis le CD de support

Pour récupérer le BIOS depuis le CD de support:

1. Démarrez le système.
2. Insérez le CD de support dans le lecteur de CD.
3. L'utilitaire affiche le message suivant et vérifie la présence du fichier BIOS sur le CD.

Bad BIOS checksum. Starting BIOS recovery... Checking for floppy...

La disquette non trouvée, l'utilitaire vérifie automatiquement le lecteur optique. Le CD de support trouvé, l'utilitaire commence alors à mettre à jour le fichier BIOS corrompu.

N'ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS! Vous provoqueriez une défaillance de démarrage.

1. Redémarrez le système une fois que l'utilitaire a fini la mise à jour.

Visitez le site web ASUS (www.asus.com) et téléchargez le fichier BIOS le plus récent pour votre carte mère.

4.1.5 Utilitaire ASUS update

ASUS Update est un utilitaire qui vous permet de : gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows®. ASUS Update permet de :

Sauvegarder le BIOS actuel - Télécharger le dernier BIOS depuis Internet - Mettre à jour le BIOS depuis un fichier BIOS à jour - Mettre à jour le BIOS depuis Internet, et Voir les informations de version du BIOS.

Cet utilitaire est disponible sur le CD de support livré avec la carte mère.

ASUS Update nécessite une connexion Internet via un réseau ou via un fournisseur d'accès.

Installer ASUS update

Pour installer ASUS Update :

1. Insérez le CD de support dans le lecteur CD. Le menu Drivers apparait.
2. Cliquez sur l'onglet Utilities, puis cliquez sur Install ASUS Update. Voir page 5-3 pour l'écran du menu Utilities.
3. ASUS Update est installé sur votre système.

Quittez toutes les applications Windows® avant de mettre à jour le BIOS en utilisant cet utilitaire.

Mise à jour du BIOS depuis internet

Pour permettre à jour le BIOS depuis Internet:

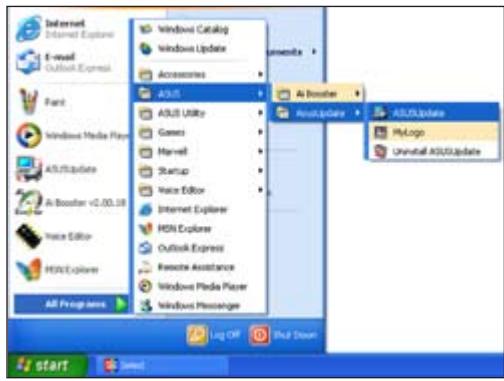

1. Lancez l'utilitaire depuis Windows® en cliquant sur Démarrer> Tous les programmes > ASUS > ASUSUpdate > ASUSUpdate. La fenêtre principale apparait.

1. Choisissez Update BIOS from the Internet dans le menu puis cliquez sur Next.

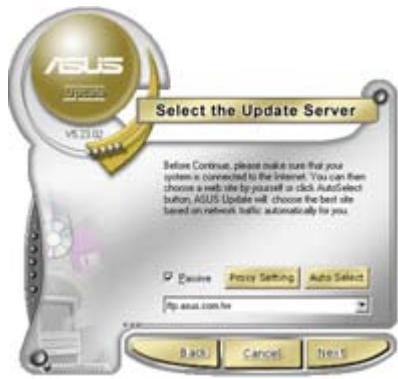

1. Choisissez le site FTP ASUS le plus proche de chez vous ou cliquez sur Auto Select. Cliquez sur Next.
2. Depuis le site FTP besoinse la version du BIOS à télécharger puis cliquez sur Next.
3. Suivez les instructions à l'écran pour terminer la mise à jour.

ASUS Update est capable de mettre à jour depuis Internet. Mettez toujours à jour l'utilitaire pour bénéficier de toutes ses fonctions.

Mise à jour du BIOS grâce à un fichier BIOS

Pour permettre la mise à jour du BIOS via un fichier BIOS:

Pour effectuer cette mise à jour:

1. Lancez ASUS Update depuis le bureau de Windows en cliquant sur Démarrer > Tous les programmes > ASUS > ASUSUpdate.
2. Choisissez Update BIOS from a file dans le menu déroulant puis cliquez sur Next.

1. Localisez le fichier BIOS puis cliquez sur Sauvegarder.
2. Suivez les instructions à l'écran pour terminer le processus de mise à jour.

4.2 Configuration du BIOS

Cette carte mère dispose d'une puce firmware programmable que vous pouvez mettre à jour en utilisant l'utilitaire fourni décrit au chapitre "4.1 Gérer et mettre à jour votre BIOS."

Utilisez le Setup du BIOS lorsque vous installez la carte mère, lorsque vous devez reconfigurer le système, ou lorsque vous y êtes invité par le message “Run Setup”. Cette section vous explique comment configurer votre système avec cet utilitaire.

Même si vous n'êtes pas invité à entrer dans le BIOS, vous pouvez toujours changer la configuration de votre ordinateur. Par exemple, il se peut que vous vouliez activer la fonction Mot de passe ou modifier les paramètres de la gestion de l'alimentation. Vous devez pour cela reconfigurer votre système en utilisant le Setup du BIOS de telle sorte que votre ordinateur prenne en compte ces modifications et les enregistre dans la mémoire CMOS RAM de la puce SPI.

La puce firmware de la carte mère stocke l'utilitaire Setup. Lorsque vous démarrez l'ordinateur, le système vous offre la possibilité d'exécuter ce programme. Pressez durant le POST (Power-On Self Test) pour entrer dans le BIOS, sinon, le POST continue ses tests.

Si vous pouvez entrer dans le BIOS après le POST, redémarrez le système en appuyant sur <Ctrl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier. Vous pouvez aussi redémarrer en éteignant puis en rallumant le système. Mais désisez cette méthode uniquement si les deux autres ont échoué.

Utiliser le bouton d'alimentation, le bouton reset, ou les touches <Ctrl> + <Alt> + <Suppr> pour forcer le système à être réinitialisé peut endommager vos données ou le système. Il est recommandé de toujours éteindre le système de manière appropriée via la fonction d'arrêt du système d'exploitation.

Le Setup du BIOS a été créé pour être le plus simple possible à utiliser. Il s'agit d'un programme composé de menus, ce qui signifie que vous pouvez vous déplacer dans les différents sous-menus et faire vos choix parmi les options prédéterminées.

• Les paramètres par défaut du BIOS de cette carte mère conviennent à la plupart des utilisations pour assurer des performances optimales. Si le système devient instable après avoir modifié un paramètre du BIOS, rechargez les paramètres par défaut pour retrouver compatibilité et stabilité. Choisissez Load Default Settings dans le menu Exit. Voir section "4.8 Exit Menu"
• Les écrans de BIOS montrés dans cette section sont des exemples et peuvent ne pas être exactement les mêmes que ceux que vous aurez à l'écran.
• Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le plus récent pour cette carte mère.

4.2.2 Barre de menu

En haut de l'écran se trouve une barre de menu avec les suivants :

Main pour modifier la configuration de base du système

Advanced pour activer ou modifier des fonctions avancées

Power pour modifier la configuration advanced power management (APM)

Boot pour modifier la configuration de boot

Tools pour la configuration EZ Flash 2 et OC Profile.

Exit pour choisir les options de sortie et charger les paramètres par défaut

Pour accéder aux éléments de la barre de menu, pressez les flèches droite ou gauche sur le clavier jusqu'à ce que l'objet désiré soit surligné.

4.2.3 Touches de navigation

En bas à droite d'un écran de menu se trouvent les touches de navigation. Utilisez-les pour naviguer dans ce menu.

Ces touches peuvent varier d'un menu à l'autre.

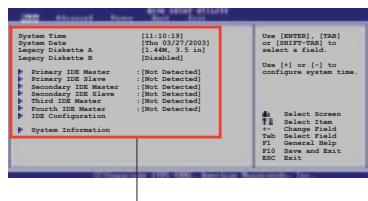

4.2.4 Éléments de menu

L'élément souligné dans la barre de menu affiche les éléments spécifiques à ce menu. Par exemple, sélectionner Main affiche les éléments du menu principal.

Les autres éléments (Advanced, Power, Boot, et Exit) de la barre de menu ont leurs propres menus respectifs.

Éléments du menu principal

4.2.5 Éléments de sous-menu

Un élément avec un sous-menu est constitué par un triangle précédant l'élément. Pour afficher le sous-menu, CHOISSEZ L'ÉLÉMENT et pressez Entrée.

4.2.6 Champs de configuration

Ces champs montrent les valeurs des éléments de menu. Si un élément est configurable par l'utilisateur, vous pourrez changer la valeur de cet élément. Vous ne pourrez pas sélectionner un élément qui n'est pas configurable par l'utilisateur.

Les champs configurables sont mis entre crochets et sont surlignés lorsque sélectionnés. Pour modifier la valeur d'un champ, sélectionnez-le et pressez sur Entrée pour afficher une liste d'options.

4.2.7 Fenêtre pop-up

Choisissez un élément de menu puis pressez Entrée pour afficher une fenêtre portant les options de configuration pour cet élément

4.2.8 Barre de défilement

Une barre de défilament apparait à droite de l'écran de menu lorsque tous les éléments ne peuvent être affichés en une fois à l'écran. Utilisez les flèches pour faire défilérer.

4.2.9 Aide générale

En haut à droite de l'écran de menu se trouve une brève description de l'élément sélectionné.

Barre de défilement

Lorsque vous entrez dans le Setup, l'écran du menu principal apparait, vous donnant une vue d'ensemble sur les informations de base du système.

Référez-vous à la section "4.2.1 Écran de menu du BIOS" pour plus d'informations sur l'écran de menus et sur la façon d'y naviguer.

Réglez l'heure du système.

Réglez la date du système.

Déterminez le type de lecteur de disquette installé. Les options de configuration sont: [Disabled] [Disabled]

En entrant dans le Setup, le BIOS détecte la présence des périphériques IDE. Il y a un sous-menu distinct pour chaque périphérique IDE. Choisissez un élément et pressez sur entrée pour en afficher les informations.

Les valeurs situées aux éléments grisés (Device, Vendor, Size, LBA Mode, Block Mode, PIO Mode, Async DMA, Ultra DMA, and SMART monitoring) sont auto-detectées par le BIOS et ne sont pas configurables. Ces éléments apparaissent N/A si aucun périphérique IDE n'est installé sur le système.

Type [auto]

Sélectionne le type de disque IDE. [Auto] permet une sélection automatique du périphérique IDE approprié. Choisissez [CDROM] si vous configurer spécifiquement un lecteur CD-ROM. Choisissez [ARMD] (ATAPI Removable Media Device) si votre périphérique est un ZIP, LS-120, ou MO. Options de configuration: [Not Installed] [Auto] [CDROM] [ARMD]

Lba/large mode [auto]

Active ou désactive le mode LBA. Passer sur Auto autorise le mode LBA si le périphérique supporte ce mode, et si le périphérique n'était pas précédemment formaté avec le mode LBA désactivé. Options de configuration: [Disabled] [Auto]

Active ou désactive les transferts multi-secteurs. Configuré sur Auto, les transferts de données vers et depuis le périphérique se feront plusieurs secteurs à la fois, si le périphérique supporte la fonction de transfert multi-secteurs. Sur [Disabled], les transferts de données vers et depuis le périphérique se feront secteur par secteur. Options de configuration:[Disabled] [Auto]

PIO mode [auto]

Déterminez le mode PIO.

Options de configuration: [Auto] [0] [1] [2] [3] [4]

DMA mode [auto]

Détermine le mode DMA. Options de configuration: [Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5]

Règle le Smart Monitoring, l'Analysis, et la technologie Reporting.

Options de configuration: [Auto] [Disabled] [Enabled]

Active ou déactive les transferts de données 32 bits.

Options de configuration: [Disabled] [Enabled]

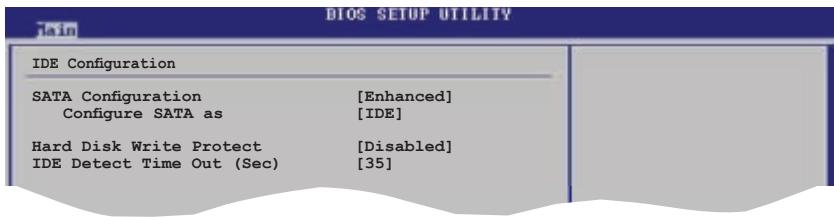

4.3.5 IDE configuration

Les éléments de ce menu vous permettent de modifier ou de régler les configurations des périphériques IDE installés dans le système. Choisissez un élément et pressez si vous pouvez le configurer.

Options de configuration: [Compatible] [Enhanced] [Disabled]

Active ou désactive la protection en écriture des disques durs. Ceci ne sera effectif que si vous accédez au périphérique via le BIOS. Options de configuration: [Disabled] [Enabled]

IDE detect time out [35]

Sélectionne le début de détection des périphériques ATA/ATAPI.

Ce menu vous donne un aperçu des spécifications générales du système. Le BIOS détecte automatiquement les éléments de ce menu.

AMI BIOS

Affiche les informations auto-détectées du BIOS.

Affiche les spécifications auto-détectées du CPU.

Affiche la mémoire système auto-détectée.

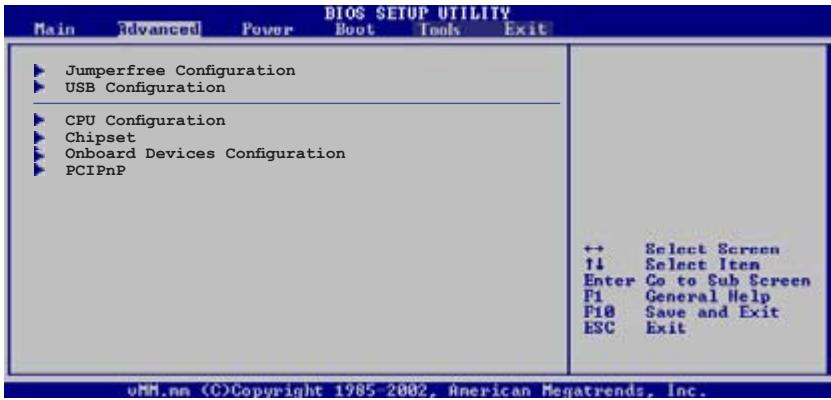

Les éléments du menu Advanced vous permettent de modifier les paramètres du CPU et d'autres composants système.

Prenez garde en changeant les paramètres du menu Advanced. Des valeurs incorrectes risquent d'entraîner un mauvais fonctionnement du système.

AI tuning [auto]

Permet la sélection de la fréquence du CPU et l'auto-ajustement des paramètres pertinents. Les fréquences plus élevées que celles recommendées par le fabricant de CPU peuvent s'avérer instables. Si le système devient instable, restaurez les paramètres par défaut. Options de config: [Manual] [Auto] [Standard] [AI N. O. S.]

Permet de déterminer la fréquence d'opération de la DDR2.

La sélection d'une fréquence DRAM trop élevée peut donc restreindre le système instable! Si c'est le cas, restaurez les paramètres par défaut.

Indique la fréquence envoyée par le générateur d'horloge au bus système et au bus PCI. La valeur de cet élément est auto-detectée par le BIOS. Utilisez les touches < + > et < -> pour ajuster la fréquence du CPU. Vous pouvez aussi saisir la fréquence CPU souhaitée à l'aide du clavier numérique. Les valeurs varient de 100 à 400. Reportez-vous au tableau ci-dessous pour les fréquences Front Side Bus et CPU optimales.

Synchronisation de la fréquence externe du fsb/cpu

Front Side Bus	Fréquence CPU externe
FSB 1066	266 MHz
FSB 800	200 MHz
FSB 533	133 MHz

Permet de sélectionner la fréquence PCI Express.

Configuration options: [Auto] [90] [91] [92] [93]... [150]

Sélectionne le mode de synchronisation de l'horloge PCI.

L'objet suivant n'apparaît que si l'option Al Tuning est réglée sur [Manual] ou [Al N. O. S.].

Determine le voltage de fonctionnement de la DDR2.

Déterminez le voltage VCore du CPU. Les options de configuration varient selon le

CPU installé. Sur Auto le BIOS peut détecter le voltage VCore du CPU installé.

Reportez-vous à la documentation de votre CPU avant de tenter d'ajuster la tension Vcore. Régler une tension Vcore trop élevée peut endommager le CPU!

Permet de sélectionner le voltage de la terminaison du FSB.

Options de configuration: [Auto] [1.200V] [1.300V]

N. O. S. mode auto

Permet de déterminer le mode AI N. O. S.

Options de configuration: [Auto] [Standard] [Sensitive] [Heavy Load]

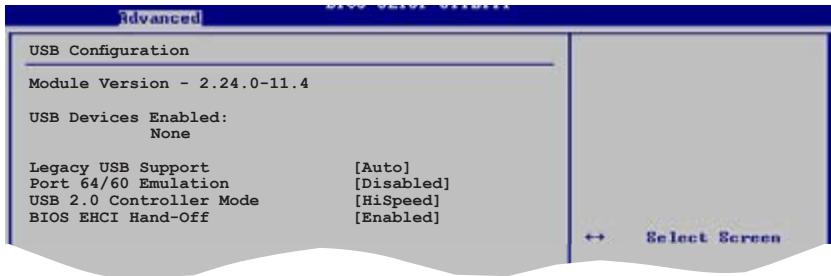

4.4.2 USB configuration

Les éléments de ce menu vous permettent de modifier les fonctions liées à l'USB. Choisissez un élément puis pressez pour afficher les options de configuration.

Les éléments Module Version et USB Devices Enabled affichent les valeurs auto-détectées. Si aucun périphérique USB n'est détecté, l'objet affiche None.

Vous permet d'activer ou de désactiver le support des périphériques USB pour les OS legacy. Passer sur [Auto] permet au système de détecter la présence de périphériques USB au démarrage. Si détecté, le mode contrôleur USB legacy est activé. Si aucun périphérique USB n'est détecté, le support USB legacy est désactivé.

Options de configuration: [Disabled] [Enabled] [Auto]

Port 64/60 emulation [disabled]

Active ou désactive le support de l'émulation du port d'E/S 60h/64h. Ceci permet de supporter les claviers USB pour les OS ne supportant pas la norme USB. Options de configuration: [Disabled] [Enabled]

USB 2.0 controller mode [hisspace]

Permet de régler le mode du contrôle USB 2.0 sur HiSpeed (480 Mbps) ou FullSpeed (12 Mbps). Options de configuration: [HiSpeed] [Full Speed]

BIOS EHCI hand-off [enabled]

Permet d'activer le support des systèmes d'exploitation sans fonction EHCI hand-off. Options de configuration: [Disabled] [Enabled]

Les éléments de ce menu affichent les informations CPU auto-detectées par le BIOS.

Permet d'activer ou désactiver le support C1E. En mode C1E, la consommation électrique du CPU est plus faible que lorsque celui-ci est inactif. Options de configuration: [Disabled] [Enabled]

Régler cet élément sur [Enabled] permet aux OS legacy de booter même sans support de CPUs avec fonctions CPUID étendues.

Options de configuration: [Disabled] [Enabled]

Permet d'activer ou désactiver le contrôle thermique interne du CPU. En mode TM, la consommation électrique du CPU est réduite. Options de configuration: [Disabled] [Enabled]

Permet d'activer ou désactiver la fonction Execute Disable.

Options de configuration: [Disabled] [Enabled]

Permet d'activer ou désactiver la technologie Hyper-Threading. Options de configuration: [Disabled] [Enabled]

Vous permet d'utiliser la Technologie Enhanced Intel SpeedStep®. Lorsqu'il est réglé sur [Automatic], vous pouvez régler les paramètres d'alimentation du système pour utiliser la fonction EIST.

Réglez cet élément sur [Disabled] Si vous ne pouvez pas utiliser l'EIST.

Options de Configuration: [Automatic] [Disabled]

Permet d'activer ou désactiver la technologie C-STATE. Options de Configuration: [Enabled] [Disabled]

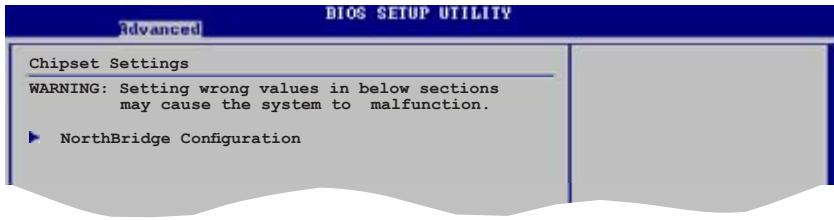

4.4.4 Chipset

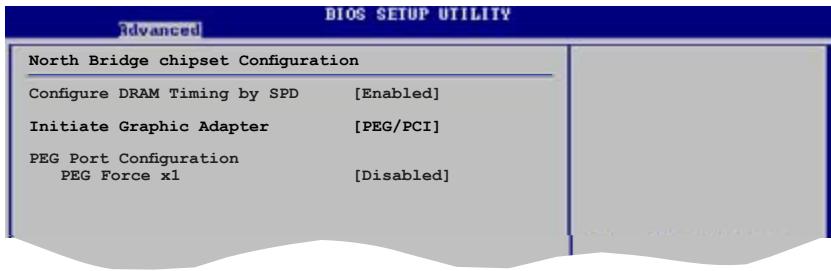

Le menu chipset vous permet de modifier les paramètres avancés du chipset. Choisissez un élément et pressez pour afficher le sous-menu.

Lorsque cet élément est activé, les paramètres de timing de DRAM sont réglement en fonction du SPD de la DRAM (Serial Presence Detect). Désactivé, vous pouvez régler les paramètres de timings DRAM à la main via les sous-éléments. Les sous-éléments suivants apparaissent lorsque cet élément est passé sur Disabled. Options de configuration: [Enabled] [Disabled]

Contrôle la latence entre la commande de lecture SDRAM et le temps auquel la donnée devient effectivement disponible. Options de configuration: [3] [4] [5] [6]

Contrôle la latence entre la commande active de la DDR SDRAM et la commande lecture/écriture. Options de config: [2 DRAM Clocks] [3 DRAM Clocks] [4 DRAM Clocks] [5 DRAM Clocks] [6 DRAM Clocks]

DRAM RAS# precharge [6 DRAM clocks]

Contrôle les périodes d'inactivité après avoir envoyé une commande précharge à la DDR SDRAM. Options de config: [2 DRAM Clocks] [3 DRAM Clocks] [4 DRAM Clocks] [5 DRAM Clocks] [6 DRAM Clocks]

Options de configuration: [4 DRAM Clocks] [5 DRAM Clocks]...[18 DRAM Clocks]

Permet la sélection du contrôleur graphique à utiliser en périphérique de boot primaire. Options de configuration: [PCI/PEG] [PEG/PCI]

PEG force X1 [disabled]

Options de configurations : [Enabled] [Disabled]

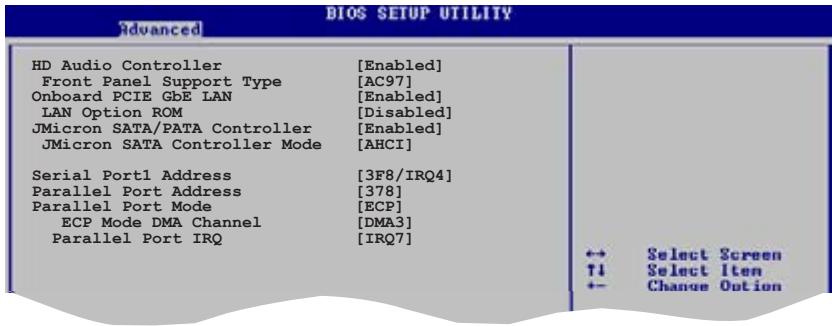

HD Audio controller [enabled]

Permet d'activer ou de désactiver le contrôleur High Definition Audio.

Options de configuration: [Disabled] [Enabled]

Vous permet de régler le mode du connecteur (AFPF) audio en façade sur legacy AC'97 ou high-definition audio en fonction du standard audio que le module audio de façade peut supporter. Options de configuration: [AC97][HD Audio]

Vous permet d'activer ou de désactiver le contrôleur PCI Express Gigabit LAN 1. Options de configuration: [Disabled] [Enabled]

LAN option ROM [disabled]

Vous permet d'activer ou de désactiver l'option ROM du contrôleur LAN. Cet élément n'apparait que lorsque l'élement Onboard PCIE Gbe LAN est passé sur Enabled. Options de configuration: [Disabled] [Enabled]

Jmicron sata/pata controller [enabled]

Vous permet d'activer ou de désactiver le contrôle SATA/PATA JMicron. Options de configuration: [Disabled] [Enabled]

Jmicron SATA controller mode [AHCI]

Permet de déterminer le mode du contrôleur JMicron. Cet élément n'apparait que si l'option JMicron SATA/PATA Controller est réglée sur Enabled. Options de configuration: [IDE] [AHCI] [RAID]

Le contrôleur PATA JMicron PATA garde le mode IDE.

Vous permet de choisir l'adresse du Serial Port1.

Options de configuration: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3]

Permet de sélectionner l'adresse de port parallèle. Options de configuration: [Disabled] [378] [278] [35]

Cet élément n'apparaît que si l'option Parallel Port Mode est réglée sur [ECP]. Permet de sélectionner le mode ECP DMA du port parallèle. Options de configuration: [DMA0] [DMA1] [DMA3]

Options de configuration: [IRQ5] [IRQ7]

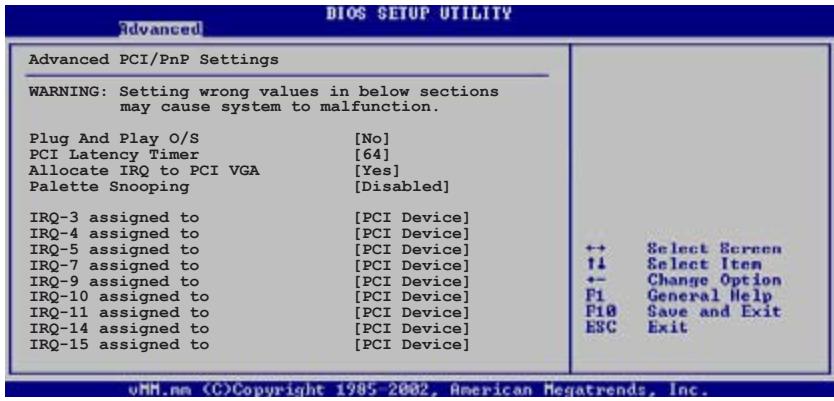

4.4.6 PCI pnp

L'élément PCI PnP vous permet de changer les paramètres avancés des périphériques PCI/PnP. Le menu inclus le réglage des ressources IRQ et DMA pour chaque périphérique PCI/PnP ou ISA legacy, et de régler la taille du bloc mémoire pour les périphériques ISA legacy.

Prévoze garde en changeant les paramètres des menus PCI PnP. De mauvaises valeurs risquent d'entraîner des dysfonctionnements systèmes.

Sur [No], le BIOS configure tous les périphériques du système. Sur [Yes] et si vous installez un OS Plug and Play, le système d'exploitation configure les périphériques Plug and Play non requis par le boot. Options de configuration: [No] [Yes]

Vous permet de sélectionner la valeur en unités des fréquences PCI des périphériques PCI pour l'objet PCI latency timer. [32] [64] [96] [128] [160] [192] [224] [248]

Sur [Yes], le BIOS assigne un IRQ à la carte VGA PCI si la carte nécessite un IRQ. Sur [No], le BIOS n'assigne pas d'IRQ à la carte VGA PCI même si nécessaire. Options de configuration: [No] [Yes]

Sur [Enabled], la fonction de palette snooping informe les périphériques PCI qu'un périphérique graphique ISA est installé dans le système afin que ce dernier puisse fonctionner correctement. Options de configuration: [Disabled] [Enabled]

Sur [PCI Device], l'IRQ spécifique est libre d'utiliser des périphériques PCI/PnP. Sur [Reserved], l'IRQ est réservé pour les périphériques legacy ISA. Options de configuration: [PCI Device] [Reserved]

4.5 Power menu (menu alimentation)

Les éléments du menu Power vous permettent de changer les paramètres de l'ACPI et Advanced Power Management (APM). Choisissez un élément puis pressez pour afficher les options de configuration.

4.5.1 Suspend mode [auto]

Vous permet de sélectionner l'état de l'Advanced Configuration and Power Interface (ACPI) à utiliser. Options de configuration: [S1 Only] [Auto]

Sert à invoquer le VGA BIOS POST à la reprise S3/STR. Options de configuration: [Disabled] [Enabled]

4.5.3 ACPI 2.0 support [disabled]

Vous permet d'ajouter plus de tableaux pour les spécifications Advanced Configuration and Power Interface (ACPI) 2.0. Options de configuration: [Disabled] [Enabled]

Vous permet d'activer ou de désactiver le support de l'Advanced Configuration et Power Interface (ACPI) dans l'Application-Specific Integrated Circuit (ASIC). Lorsque réglé sur [Enabled], le pointeur de tableau APIC ACPI est inclus dans la liste RSDT. Options de configuration: [Disabled] [Enabled]

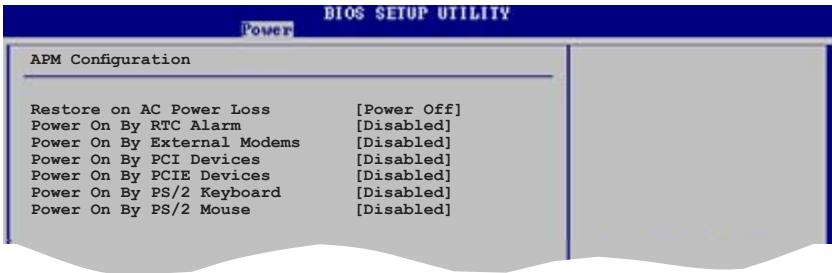

4.5.5 APM Configuration

Réglé sur Power Off, le système passera en mode "off" après une perte de courant alternatif. Sur Power On, le système passera sur "on" après une perte de courant alternatif. Sur Last State, le système passera soit en mode "off" soit en mode "on", en fonction du dernier état avant la perte de courant alternatif. Options de configuration: [Power Off] [Power On] [Last State]

Vous permet d'activer ou de désactiver le RTC pour générer un événement de réveil. Options de configuration: [Disabled] [Enabled]

Ceci permet un réglage sur [Enabled] ou [Disabled] pour allumer l'ordinateur lorsque le modem externe reçoit un appel lorsque l'ordinateur est en mode "Soft-off". Options de configuration: [Disabled] [Enabled]

L'ordinateur ne peut recevoir ou transmettre des données tant que l'ordinateur et les applications ne sont pas pleinement fonctionnels. Ainsi, une connexion ne peut être réalisée au premier essai. Eteindre puis rallumer un modem externe lorsque l'ordinateur est éteint lance une procédure d'initialisation qui allume le système.

Sur [Enabled], cette fonction vous permet de démarrer le système via une carte PCI LAN ou modem. Cette fonction nécessite une alimentation ATX délivrant au moins 1A sur le +5VSB. Options de configuration: [Disabled] [Enabled]

Sur [Enabled], cette fonction vous permet de démarrer le système via une carte PCIE LAN ou modem. Cette fonction nécessite une alimentation ATX délivrant au moins 1A sur le +5VSB. Options de configuration: [Disabled] [Enabled]

Vous permet d'utiliser des touches spécifiques du clavier pour allumer le système. Cette fonction nécessite une alimentation ATX délivrant au moins 1A sur le +5VSB Options de configuration: [Disabled] [Space Bar] [Ctrl-Esc] [Power Key]

Réglé sur [Enabled], ce paramètre vous permet d'utiliser la souris PS/2 pour allumer le système. Cette fonction nécessite une alimentation ATX délivrant au moins 1A sur le +5VSB. Options de configuration: [Disabled] [Enabled]

Le monitoring matériel intégré détecte et affiche automatiquement les températures de la carte mère et du CPU. Sélectionnez [Ignored] si vous ne souhaitez pas afficher les températures détectées.

Le monitoring matériel embarqué détecte automatiquement les vitesses de rotation du ventilateur du CPU et en affiche la vitesse en "rotations per minute" (RPM). Si le ventilateur n'est pas connecté à la carte mère, la valeur affichée est N/A. Sélectionnez [Ignored] si vous ne souhaitez pas surveiller la vitesse de rotation du ventilateur CPU.

CPU q-fan control [disabled]

Active ou désactive le contrôleur Q-Fan du CPU. Options de configuration: [Disabled] [Enabled]

Le monitoring matériel embarqué détecte automatiquement les vitesses de rotation du ventilateur du châssis et en affiche la vitesse en "rotations per minute" (RPM). Si le ventilateur n'est pas connecté au châssis, la valeur affichée est N/A. Sélectionnez [Ignored] si vous ne souhaitez pas surveiller la vitesse de rotation du ventilateur châssis.

Chassis q-fan control [disabled]

Active ou désactive le contrôleur Q-Fan du chassis. Options de configuration: [Disabled] [Enabled]

Le monitoring matériel embarqué détecte automatiquement les vitesses de rotation du ventilateur d'alimentation et en affiche la vitesse en "rotations per minute" (RPM). Si le ventilateur n'est pas connecté au chassis, la valeur affichée est N/A. Sélectionnez [Ignored] si vous ne souhaitez pas surveiller la vitesse de rotation de l'unité d'alimentation.

Le monitoring matériel intégré détecte automatiquement la tension de sortie via les régulateurs de tension embarqués.

L'élément Boot menu vous permet de modifier les options de boot du système. Choisissez un élément et pressez pour afficher le sous-menu.

Ces éléments spécifiques la priorité des périphériques de boot parmi les périphériques disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système. Options de configuration: [xxxxx Drive] [Disabled]

Activer cet élément permet au BIOS de sauter certains tests du power on self tests (POST) lors du démarrage pour diminuer la durée du démarrage. Sur [Disabled], le BIOS accomplira tous les tests du POST. Options de configuration: [Disabled] [Enabled]

Active ou désactive la fonction d'affichage du logo en plein écran. Options de configuration: [Disabled] [Enabled]

Réglez cet élément sur [Enabled] pour utiliser la fonction ASUS MyLogo2™.

Règle le mode d'affichage de l'option ROM.

Options de configuration: [Force BIOS] [Keep Current]

Déterminez si le pavé numérique est activé ou non au démarrage du PC.

Régle sur Enabled, le système attendra que la touche F1 soit pressée lorsque des erreurs surviennent. Options de configuration: [Disabled] [Enabled]

Passé sur Enabled, le système affiche le message “Press DEL to run Setup” lors du POST. Options de configuration: [Disabled] [Enabled]

Lorsque paramétré sur [Enabled], cette fonction permet à l'option ROM de dérouter Interrupt 19. Options de configuration: [Disabled] [Enabled]

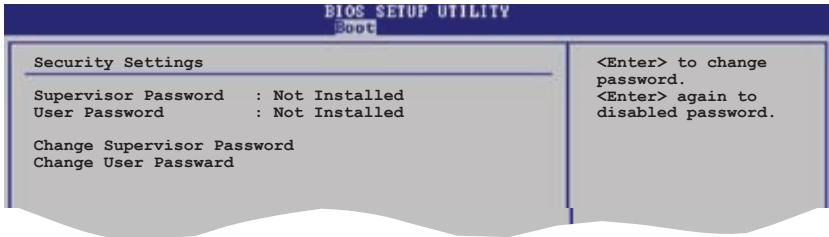

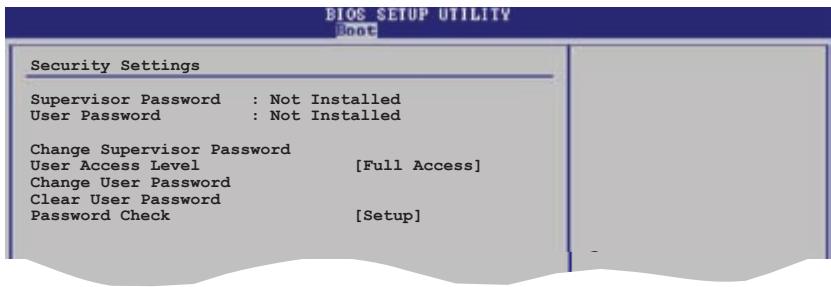

Le menu Security vous permet de modifier les paramètres de sécurité du système. Sélectionnez un élément puis pressez pour afficher les options de configuration.

Sélectionnez cet élément pour définir ou modifier le mot de passe superviseur. L'élément Supervisor Password en haut de l'écran affiche Not Installed par défaut.

Après avoir fixé un mot de passe, cet élément affiche Installed.

Pour définir un mot de passe superviseur:

1. Choisissez Change Supervisor Password et pressez.
2. Dans la boîte du mot de passe, tapez un mot de passe composé d'au moins six lettres ou nombres puis pressez.
3. Confirmez le mot de passe lorsque cela vous est demandé.

Le message "Password Installed" apparait une fois le mot de passe correctement configuré.

Pour changer le mot de passe superviseur; suivez les mêmes étapes que lors de la définition du mot de passe.

Pour effacer le mot de passe superviseur, CHOISSEZ Change Supervisor Password. puis pressez. Le message "Password Uninstalled" apparait.

Si vous avez oublié votre mot de passe BIOS, vous pouvez l'effacer en effaçant la CMOS Real Time Clock (RTC) RAM. Voir section 2.6 pour plus d'informations concernant la procédure d'effacement de la RTC RAM.

Après avoir changé le mot de passe superviseur; les autres éléments apparaissent. Ils sous-pennent de changer les autres paramètres de sécurité.

Cet élément vous permet de sélectionner les restrictions pour les éléments du Setup. options de configuration: [No Access] [View Only] [Limited] [Full Access]

No Access empêche l'utilisateur d'accéder au Setup.

View Only permet l'accès, mais pas la modification des champs.

Limited permet la modification de certains champs comme la date et l'heure.

Full Access permet l'accès et la modification de tous les champs du Setup.

Choisissez cet élément pour régler ou changer le mot de passe utilisateur.

L'élément User Password en haut de l'écran affiche Not Installed par défaut.

Après avoir choisi un mot de passe, il affichera Installed.

Pour fixer un mot de passe utilisateur:

1. Choisissez Change User Password et pressez.
2. Dans la boîte de mot de passe qui apparaît, tapez un mot de passe composé d'au moins six lettres et/ou chiffres, puis pressez.
3. Confirmez le mot de passe lorsqu'on vous le demande.

Le message "Password Installed" apparait une fois votre mot de passe réglé avec succès.

Pour modifier le mot de passe utilisateur ; suivez ces mêmes étapes.

Choisissez cet élément pour effacer le mot de passe utilisateur.

Réglé sur [Setup], le BIOS vérifiera le mot de passe utilisé à chaque accès au Setup. Réglé sur [Always], le BIOS vérifiera le mot de passe pour l'accès au Setup et lors du boot. Options de configuration: [Setup] [Always]

Permet d'activer la fonction ASUS EZ Flash 2. Lorsque vous pressez sur, un message de confirmation apparait. Utilisez les touches haut/bas pour sélectionner entre [Yes] ou [No], puis appuyez sur pour confirmer votre choix. Voir page 4-2, section 4.1.2 pour plus de détails.

4.7.2 ASUS o. c. profile

Cet élément vous permet de stocker ou charger de multiples paramètres du BIOS.

Permet de sauvegarder sur un fichier le profil de BIOS actuel sur la mémoire flash du BIOS. Appuyez sur pour sauvegarder le fichier.

Permet de charger les paramètres de BIOS précédents sauvégardés dans la mémoire flash du BIOS. Appuyez sur pour charger le fichier.

Permet de lancer l'utilitaire de sauvegarde et de chargement du CMOS. Appuyez sur pour démarrer l'utilitaire.

• Cette fonction peut supporter des disques flash USB ou des disquettes au format FAT 32/16 uniquement.
• N'ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS! Vous provoqueriez une défaillance de démarrage.

4.8 Menu sortie

Le menu Exit vous permet de charger les valeurs optimales ou par défaut des éléments du BIOS, ainsi que de sauver ou de rejeter les modifications faites dans le BIOS.

Presser ne fait pas immédiatement quitter ce menu. Choisissez l'une des options de ce menu ou pour sauver.

Une fois vos modifications effectuées, choisissez cette option du menu Exit pour vous assurer que les valeurs que vous avez choisies seront enregistrées dans la CMOS RAM. Une pile de sauvegarde alimente la CMOS RAM quand l'ordinateur est éteint. Lorsque vous choisissez cette option, une fenêtre de confirmation apparait. Choisissez Yes pour enregistrer les modifications et quitter.

Si vous essayez de quitter le programme sans sauvegarder vos règles, le programme affichera un message vous demandant si vous souhaitez ou non sauvegarder vos règles. Appuyez sur pour sauvegarder et quitter le programme.

Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au Setup. Si vous avez modifié les champs autres que System Date, System Time, et Password, le BIOS demande une confirmation avant de quitter.

Cette option vous permet de charger les valeurs par défaut pour chaque paramètre des menus du Setup. Lorsque vous choisissez cette option ou si vous pressez, une fenêtre de confirmation apparait. Choisissez Yes pour charger les valeurs par défaut. Choisissez Exit & Save Changes ou faites d'autres modifications avant de sauvegarder les valeurs dans la RAM non volatile.

Cette option vous permet de rejeter les sélections faites et de restaurer les valeurs précédentes. Après avoir choisi cette option, une confirmation apparait. Choisissez Yes pour charger les valeurs précédemment enregistrées.

Ce chapitre décrit le contenu du CD de support fourni avec la carte mère.

Support logiciel

5.1 Installer un système d'exploitation 5.2 Informations sur le CD de support 5.3 Informations logicielles 5.4 Configurations RAID 5.5 Creer une disquette du pilote RAID

5.1 Installer un système d'exploitation

Cette carte mère supporte Windows® 2000/XP/64-bit XP. Installez toujours la dernière version des OS et les mises à jour correspondantes pour maximiser les caractéristiques de votre matériel.

• Les réglages de la carte mère et les options matérielles peuvent varier. Utilisez les procédures décrites ici en guise d'exemple. Reportez-vous à la documentation livrée avec votre OS pour des informations détaillées. Assurez-vous d'avoir bien installé Windows® 2000 Service Pack 4 ou Windows® XP Service Pack 2 ou ultérieur avant d'installer les pilotes pour une meilleure compatibilité et stabilité.

5.2 Informations sur le CD de support

Le CD de support livré avec la carte mère contient les pilotes, les applications logicielles, et les utilisateurs que vous pouvez installer pour tirer partie de toutes les fonctions de la carte mère.

Le contenu du CD de support peut être modifié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour des informations mises à jour.

5.2.1 Lancer le CD de support

Placez le CD de support dans votre lecteur optique pour afficher le menu Drivers si l'exécution automatique est activée sur votre PC.

Si l'Exécution automatique n'est pas activée sur votre ordinateur, parcourez le contenu du CD de support pour localiser le fichier ASSETUP.EXE dans le répertoire BIN. Double-cliquez sur ASSETUP.EXE pour lancer le CD.

5.2.2 Menu drivers

Le menu Drivers affiche les pilotes de périphériques disponibles si le système détecte des périphériques installés. Installez les pilotes nécessaires pour activer les périphériques et composants.

ASUS install-drivers installation wizard

Lance l'assistant d'installation des pilotes ASUS Install-Drivers.

Installe le pilote audio SoundMAX ADI1988 et ses applications.

Installe le pilote du contrôleur RAID SATA JMicron® JMB36X.

USB 2.0 driver

Installe le pilote USB 2.0.

Le menu Utilities affiche les applications et autres logiciels supportés par la carte mère. Cliquez sur un élément pour l'instructeur.

Lance l'assistant d'installation des utilisaires ASUS InstallAll.

ASUS AI suite

Installe ASUS AI Suite.

ASUS update

L'utilitaire ASUS Update vous permet de mettre à jour le BIOS de la carte mère sous Windows®. Cet utilitaire nécessite une connexion Internet via un réseau ou via un FAI.

ASUS PC probe II

Cet utilitaire astucieux surveille la vitesse des ventilateurs, la température du CPU et les tensions du système en vous alertant de tous les problèmes détectés. Cet utilitaire vous aide à conserver votre ordinateur dans de bonnes conditions de fonctionnement.

L'utilitaire anti-virus balaye, identifie et supprime les virus sur les ordinateurs. Consultez l'aide en ligne pour les informations détaillées.

ADOBE Acrobat reader V7.0

Installe l'Adobe® Acrobat® Reader V7.0 permettant de lire les documents Portable Document Format (PDF).

Microsoft directx 9.0c

Microsoft DirectX® 9.0c est une technologie multimédia qui améliore les graphismes et les sons produits par les ordinateurs. DirectX® améliore les fonctions multimédia de votre ordinateur afin que vous puissiez regarder la TV et des films, capturer des vidéos ou jouer à des jeux sur tout ordinateur. Visitez le site web Microsoft (www.microsoft.com) pour les mises à jour.

5.2.4 Menu make disk

Le menu Make Disk vous permet de créer des disquettes des pilotes RAID PATA/ SATA via le contrôleur JMicron® JMB363.

Permet de créer une disquette du pilote RAID JMicron® JMB36X pour un système 32-bits.

Permet de créer une disquette du pilote RAID JMicron® JMB36X pour un système 64-bits.

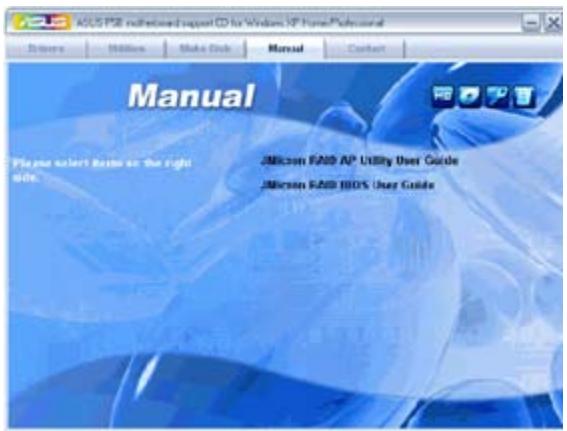

Le menu Manuals contient les manuels des applications et des composants tiers.

La plupart des manuels sont au format Portable Document Format (PDF). Installez Adobe® Acrobat® Reader dans le menu Utilities avant d'ouvrir un manuel.

5.2.6 Informations de contact

Cliquez sur l'onglet Contact pour afficher les informations de contact ASUS. Vous pourrez aussi trouver ces informations dans ce manuel.

5.2.7 Autres informations

Les icônes en haut à droite de l'écran donnant des informations additionnelles sur la carte mère et sur le contenu du CD de support. Cliquez sur une icône pour afficher les informations spécifiques.

Affiche les informations spécifiques à la carte mère.

Affiche le contenu du CD de support en format graphique.

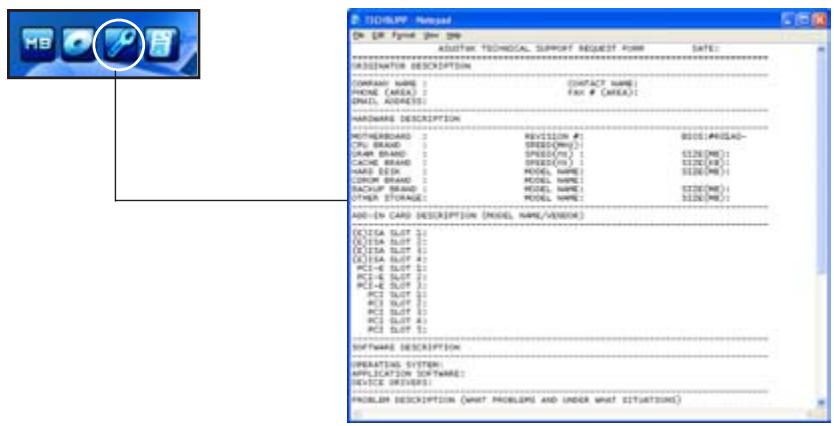

Affiche le formulaire de demande de support technique que vous devrez remplir pour toute demande de support technique.

Affiche le contenu du CD de support au format texte.

5.3 Informations logicielles

La plupart des applications du CD de support ont des assistants qui vous guideront lors de l'installation. Reportez-vous à l'aide en ligne ou aux fichiers lisezmoi livrés avec les applications pour de plus amples informations.

5.3.1 ASUS MYLOGO2TM

ASUS MyLogo2™ vous permet de personnaliser le logo de boot. Le logo de boot est une image qui apparait à l'écran lors du power-On-Self-Tests (POST). L'ASUS MyLogo2™ est automatiquement installé lorsque vous installez ASUS Update depuis le CD de support. Voir section "5.2.3 Menu Utilities" pour de plus amples détails.

• Avant d'utiliser ASUS MyLogo2™, utilisez AFUDOS pour faire une copie de votre BIOS original ou téléchargez la version de BIOS la plus récente depuis le site web ASUS. Voir section “4.1.2 Utilitaire AFUDOS” Assurez-vous que l'objet du BIOS Full Screen Logo soit sur [Enabled] si vous pouvez utiliser ASUS MyLogo2. Voir section "4.6.2 Boot settings configuration"
• Vous pouvez créer vos propres logos de boot au format BMP. Le fichier doit être inférieur à 150 Ko.

Pour lancer ASUS MYLOGO2TM:

1. Lancez ASUS Update. Reportez-vous à la section "4.1.5 Utilitaire ASUS Update" pour plus de détails.
2. Choisissez Options depuis le menu puis cliquez sur Next.
3. Choisissez l'option Launch MyLogo to replace system boot logo before flashing BIOS, puis cliquez sur Next.
4. Choisissez Update BIOS from a file dans le menu puis cliquez sur Next.
5. Lorsqu'on vous le demande, localisez le nouveau fichier BIOS puis cliquez

sur Next. La fenêtre ASUS MyLogo2 apparait.

1. Dans le volet de gauche, désélectionnez le dossier qui contient l'image que vous pouvez utiliser en guise de logo de boot.

1. Lorsque les images de logo apparaissent dans la fenêtre de droite, sélectionnez-en une à agrandir en la cliquant.

1. Ajustez l'image de boot à la taille voulue en choisissant une valeur dans la boîte Ratio.

1. Lorsque l'écran retourne à l'ASUS Update, flashez le BIOS original pour charger le nouveau logo de boot.
2. Après avoir flashé le BIOS, redémarrez l'ordinateur pour afficher le nouveau logo de boot lors du POST.

5.3.4 ASUS PC Probe II

PC Probe II est un utilitaire qui contrôle l'activité des composants cruciaux de l'ordinateur; il détecte et vous avertit de tout problème survenant sur l'un de ces composants. PC Probe II surveille entre autres la vitesse de rotation des ventilateurs, la température du CPU, et les voltages du système. Puisque PC Probe II est un logiciel, vous pouvez commencer à surveiller l'activité du système lors de sa mise sous tension. Grâce à cet utilitaire, vous serez assuré que votre ordinateur fonctionne dans des conditions d'opération saines.

Installer PC probe II

Pour installer PC Probe II sur votre ordinateur :

1. Insérez le CD de support dans le lecteur optique. L'onglet Drivers apparaîtra si l'Exécution automatique est activée.

Si l'Exécution automatique n'est pas activée sur votre ordinateur, parcourez le CD de support pour repérer le fichier setup.exe du dossier ASUS PC Probe II. Double-cliquez sur le fichier setup.exe pour lancer l'installation.

1. Cliquez sur l'onglet Utilities (Utilitaires), puis cliquez sur ASUS PC Probe II.
2. Suivez les instructions à l'écran pour réaliser l'installation.

Lancer PC probe II

Vous sous-poucez lancer PC Probe II immédiatement après l'installation, ou à tout moment depuis le Bureau de Windows®.

Pour lancer PC Probe II depuis le Bureau de Windows®, cliquez sur Démarrer > Programmes > ASUS > PC Probe II > PC Probe II v1.00.43. Le menu principal de PC Probe II apparaitra.

Après avoir lancé l'application, l'icône PC Probe II apparaitra dans la barre de notification de Windows®. Cliquez sur cette icône pour fermer ou restaurer la fenêtre de PC Probe II.

Utiliser PC probe II

Menu principal

Le menu principal de PC Probe II vous permet de visualiser l'état actuel de votre système et de modifier la configuration de l'utilitaire. Le menu principal affiche par défaut la section Preference. Vous pouvez fermer ou afficher la section Preference en

cliquant sur le triangle à la droite du menu principal.

Clique pour fermer la section Préférences

Bouton	Fonction
CONFIG	Affiche le menu Configuration
DMI	Affiche le menu Report
	Affiche le menu Desktop Management Interface
PCI	Affiche le menu Peripheral Component Interconnect
WMI	Affiche le menu Windows Management Instrumentation
USART	Affiche la fenêtre d'activité du disque dur, de la mémoire, et du CPU
< img src="">	Affiche/Masque la section Preference
< img src="">	Réduit la fenêtre de l'application
< img src="">	Ferme l'application

Captive d'alerte

Quand un capteur système détecte un problème, le côté droit du menu principal devient rouge, comme le montre l'illustration ci-dessous.

Le panneau de surveillance de ce capteur devient également rouge. Se référer à la section Panneaux de surveillance pour plus de détails.

Vous souspoucez personnaliser l'application via la section Preference du menu principal. Cochez ou decochez les préférences pour les activer ou les désactiver.

Panneaux de surveillance du matériel

Ces panneaux affichent les statistiques actuelles d'un capteur système, telle que la rotation des ventilateurs, la température du CPU, ou les voltages.

Ces panneaux disposent de deux modes d'affichage : hexagonal (grand) et rectangulaire (petit). Quand vous cochez l'option Enable Monitoring Panel dans la section Preference, les panneaux de surveillance apparaisent alors sur le Bureau de votre ordinateur.

Grand affichage

Petit affichage

Modifier la position des panneaux de surveillance

Pour modifier la position des panneaux de surveillance sur le Bureau, cliquez sur le bouton en forme de flèche descendante dans Scheme options, puis sélectionnez une position dans la liste. Cliquez sur OK quand vous avez terminé.

Déplacer les panneaux de surveillance

Les panneaux de surveillance se déplacent de manière solidaire. Si vous souhaitez isoler un panneau du groupe, cliquez sur l'icône en forme d'aimant. Vous pouvez maintenant déplacer ou repositionner le panneau sélectionné de manière indépendante.

Ajuster le seuil d'un capteur

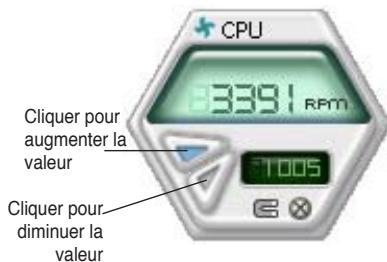

Vous pouvez ajuster la valeur-seuil d'un capteur en cliquant sur les boutons ci-contre, mais également via le menu Config.

En mode d'affichage rectangulaire (petit), vous ne pouvez ajuster la valeur-seuil d'un capteur.

Alerte des capteurs de surveillance

Un capteur de surveillance devient rouge quand la valeur d'un composant est inférieure ou supérieure à la valeur-seuil. Se référer aux illustrations ci-dessous.

Grand affichage

Petit affichage

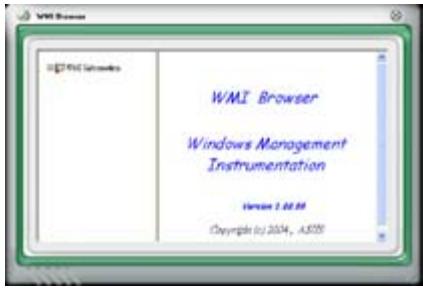

Navigateur WMI

Cliquez sur WMI pour afficher le navigateur WMI (Windows Management Instrumentation). Ce navigateur affiche les différentes informations de gestion de Windows®. Cliquez sur un élément du panneau gauche pour afficher les informations sur le panneau droit. Cliquez sur le signe plus (+) précédant WMI Information pour afficher les informations disponibles.

Vous pouvez agrandir ou réduire la taille du navigateur en déplaçant le coin inférieur droit de la fenêtre.

Navigateur DMI

Cliquez sur DMI pour afficher le navigateur DMI (Desktop Management Interface). Ce navigateur affiche les différentes informations de l'ordinateur. Cliquez sur le signe plus (+) précédent DMI Information pour afficher les informations disponibles.

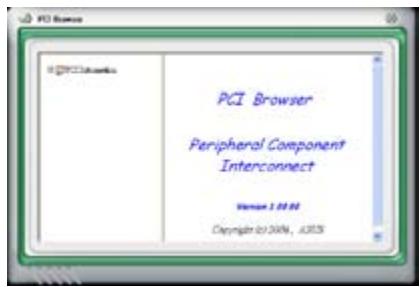

Navigateur PCI

Cliquez sur PCI pour afficher le navigateur PCI (Peripheral Component Interconnect). Ce navigateur fournit des informations concernant les périphériques PCI installés sur votre ordinateur. Cliquez sur le signe plus (+) précédant PCI Information pour afficher les informations disponibles.

Usage

Le navigateur Usage affiche en temps réel les informations concernant l'utilisation du CPU, de l'espace disque, et de la mémoire. Cliquez sur USAGE pour afficher le navigateur Usage.

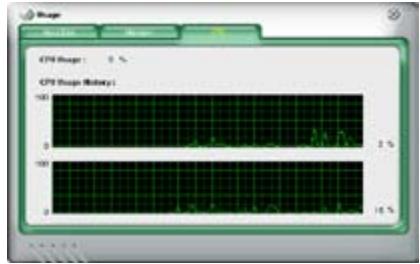

Utilisation du CPU

L'onglet CPU affiche en temps réel l'utilisation du CPU grâce à un graphique linéaire. Si le CPU intègre la technologie Hyper-Threading, deux lignes graphiques distinctes affichent le fonctionnement des deux processeurs logiques.

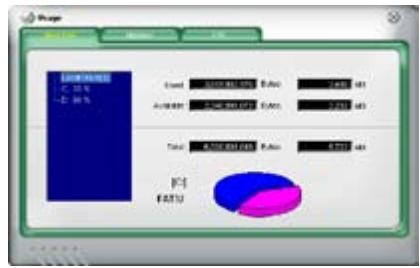

Utilisation de l'espace disque

L'onglet Hard Disk affiche l'espace disque utilisé et disponible. Le panneau gauche affiche la liste des lecteurs logiques. Cliquez sur le disque dur dont vous souhaitez visualiser les informations (panneau droit). Le graphique de type camembert au bas de la fenêtre représente l'espace disque utilisé (bleu) et disponible.

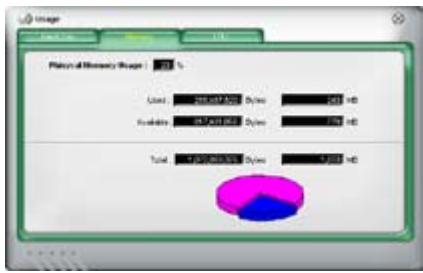

Utilisation de la mémoire

L'onglet Memory affiche la mémoire utilisée, et disponible. Le graphique de type camembert au bas de la fenêtre représente la mémoire utilisée (bleu) et disponible.

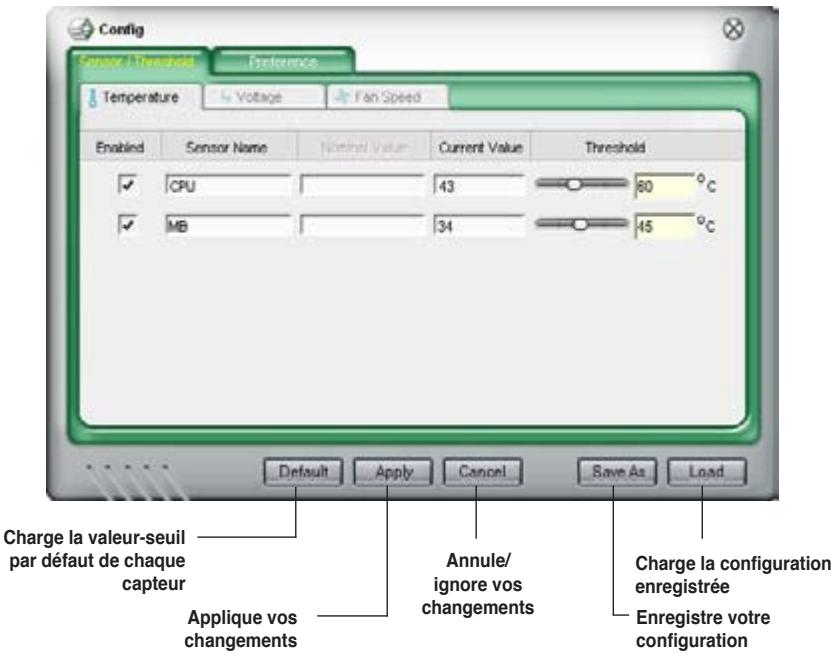

Configurer PC probe II

Cliquez sur COHFD pour visualiser et ajuster les valeurs-seuil des capteurs.

Le menu Config dispose de deux onglets : Sensor/Threshold et Preference.

L'onglet Sensor/Threshold permet d'activer les capteurs et d'ajuster leur valeur seuil. L'onglet Preference permet de personnaliser les alertes des capteurs, et changer l'échelle des températures.

5.3.3 ASUS AI suite

ASUS AI Suite vous permet de lancer en toute simplicité les utilisateurs AI Gear, AI N. O. S., AI Booster, AI Nap, et Q-Fan.

Pour installer AI Suite sur votre ordinateur:

1. Placez le CD de support dans le lecteur optique. L'onglet d'installation des pilotes apparait si vous avez activé l'Exécution automatique.
2. Cliquez sur l'onglet Utilities, puis cliquez sur Al Suite.
3. Suivez les instructions apparaissant à l'écran pour terminer l'installation.

Démarrer al suite

Vous pouvez démarrer Al Suite immédiatement après son installation ou à tout moment depuis le bureau de Windows®.

Pour lancer Al Suite depuis le bureau de Windows®, cliquez sur Démarrer > Tous les programmes > ASUS > Al Suite > Al Suite v1. xx. xx. Le menu principal de Al Suite apparait.

Une fois l'application lancée, l'icône Al Suite apparaît sur la barre des tâches de Windows®. Cliquez sur cette icône pour fermer ou restaurer l'application.

Utiliser AI suite

Cliquez sur l'icône Al N. O. S., Al Gear, Al Nap, Al Booster, ou Q-Fan pour lancer l'utilitaire, ou cliquez sur l'icône Normal pour restaurer l'état normal du système.

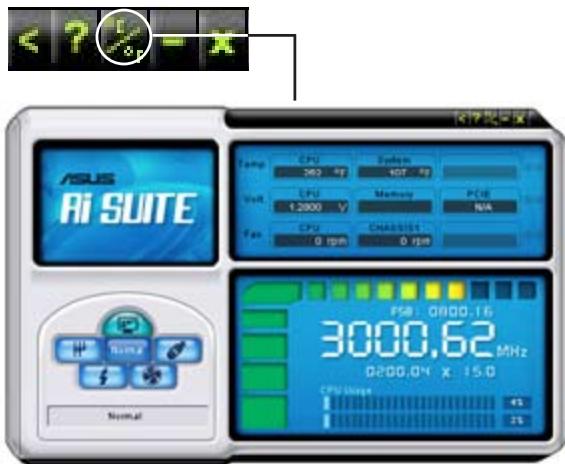

Boutons d'autres fonctions

Cliquez sur l'icône située sur le côté droit de la fenêtre principale pour ouvrir la fenêtre de surveillance.

Cliquez sur l'icône pour basculer entre un affichage de la température en degrés Centigrade ou en degrés Fahrenheit.

5.3.4 ASUS AI gear

ASUS Al Gear offre quatre options de performances système vous permettant de sélectionner les paramètres selon vos besoins. Cet utilitaire simple d'utilisation ajuste la fréquence du processeur et la tension VCore pour minimiser les nuisances sonores du système et la consommation électrique.

Après avoir installé Al Gear depuis le CD de support accompagnant votre carte mère, vous pouvez lancer Al Gear en double-cliquant sur l'icône Al Gear située dans la barre des tâches de Windows.

Manoeuvrez le levier sur le mode de performance vous convenant le dernier.

5.3.5 ASUS AI nap

Cette fonction vous permet de réduire la consommation électrique de votre ordinateur lorsque vous êtes absent. Activez cette fonction pour faire des économies d'énergie et réduire le niveau sonore émis par votre système.

Après avoir installé Al Nap depuis le CD de support accompagnant votre carte mère, vous pouvez lancer l'utilitaire en double-cliquant sur l'icône Al Nap située dans la barre des tâches de Windows. Cliquez sur Yes (oui) lors de l'affichage du menu de confirmation.

Pour quitter Al Nap, appuyez sur le bouton d'alimentation du système ou sur un bouton de la souris, puis appuyez sur Yes (oui) lors de l'affichage du menu de confirmation.

5.3.6 Utilitaire soundmax® high definition audio

Le CODEC audio ADI AD1988A High Definition Audio supporte 8 canaux audio via l'utilitaire SoundMAX combiné au logiciel AudioESP™ pour délivrer l'expérience audio ultime sur votre PC. Le logiciel implémente une synthèse et un rendu audio de haute qualité, un positionnement 3D du son, et une technologie de saisie vocale avancée.

Suivez l'assistant d'installation pour installer le pilote audio ADI AD1988A depuis le CD de support livré dans la boîte de la carte mère.

• Vous devez utiliser des haut-parleurs 4 ou 8 canaux pour cette configuration. SoundMAX Digital Audio requiert Microsoft® Windows® 2000/XP ou une version ultérieure. Assurez-vous qu'un de ces systèmes d'exploitation est installé avant d'installer le logiciel SoundMAX®. La fonction Jack Retasking ne fonctionne que sur les ports audio High Definition du panneau avant.

Si le logiciel audio SoundMAX® est correctement installé, vous trouvez l'icône SoundMAX® dans la barre des tâches.

Dans la barre des tâches, double-cliquez sur l'icône SoundMAX® pour afficher le menu suivant:

Assistant de configuration audio

En cliquant sur l'icône du panneau de contrôle de l'utilitaire SoundMAX, vous pouvez aisément configurer vos paramètres audio. Suivez simplement les instructions apparaissant à l'écran pour profiter du son haute définition.

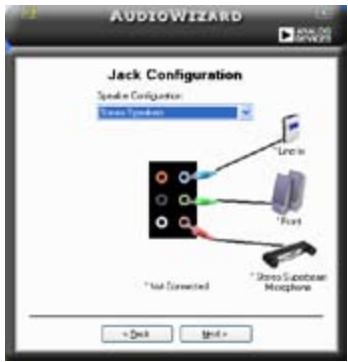

Configuration des jacks

Cet écran vous aide à configurer les ports audio de votre PC, selon les péripériques audio installés.

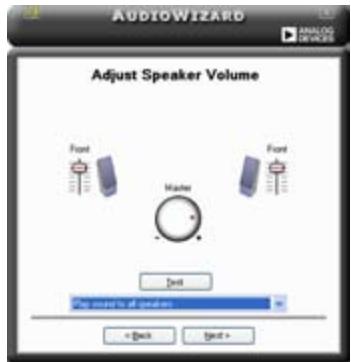

Ajuster le volume des haut-parleurs

Cet écran vous aide à ajuster le volume des haut-parleurs. Cliquez sur le bouton Test pour tester les changements effectués.

Ajuster le volume du microphone

Cet écran vous aide à ajuster le volume du microphone. Vous serez amené à dicter le texte préécrit pour permettre à l'assistant audio d'ajuster le volume lors de la lecture du texte.

Préférences audio

Cliquez sur l'icône pour accéder à la page Preferences (Préférences). Cette page vous permet de changer certains paramètres audio.

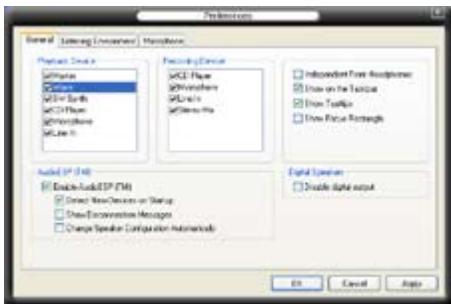

Options générales

Cliquez sur l'onglet General (Général) pour sélectionner vos périphériques de lecture et d'enregistrement audio, activer/désactiver la fonction AudioESP™, et activer/désactiver la sortie audio numérique.

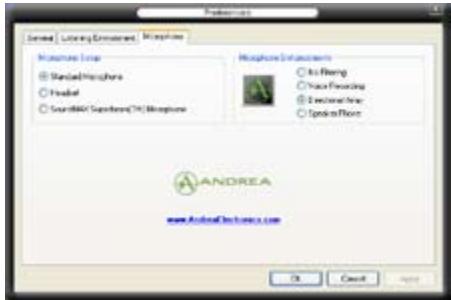

Options du microphone

Cliquez sur l'onglet Listening Environment (Environnement d'écoute) pour optimiser les paramètres d'entrée de votre microphone.

5.4 Configurations RAID

La carte mère incorpore le contrôleur RAID JMicron® JMB363 permettant de configurer des disques durs Serial ATA en ensembles RAID. La carte mère supporte les configurations RAID suivantes.

RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissant la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi beaucoup l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion de l'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

JBOD (Spanning) est l'acronyme de Just a Bunch of Disks et fait référence à des disques durs qui n'ont pas encore été configurés en ensemble RAID. Cette configuration stocke les mêmes données de manière redondante sur de multiples disques qui apparaissent comme un seul et unique disque sur l'OS. Le Spanning n'offre aucun avantage au fait d'utiliser des disques indépendamment et ne fournit aucune tolérance aux pannes ou encore d'autres performances ou bénéfices du RAID.

Si vous souhaitez booter le système depuis un disque dur qui est inclus dans un ensemble RAID, copiez au préalable le pilote RAID depuis le CD de support sur une disquette avant d'installer une OS sur le disque dur sélectionné. Consultez la section "5.5 Créer une disquette de pilotes RAID" pour plus de détails.

5.4.1 Installer des disques durs

La carte mère supporte les disques durs Serial ATA. Pour des performances optimales, installez des disques identiques de même marque et de même capacité lorsque vous créez un ensemble.

Installer des disques durs serial ATA (SATA)

Pour installer des disques durs SATA pour une configuration RAID :

1. Installez les disques SATA dans les baies du châssis.
2. Connectez les câbles SATA.
3. Connectez le câble d'alimentation SATA au connecteur d'alimentation de chaque disque dur.

5.4.2 Configuration RAID jmicron

Le contrôleur Serial ATA JMicron® permet les configurations RAID 0, RAID 1 et JBOD sur le connecteur Serial ATA externe et sur le connecteur embarqué Serial ATA JMicron.

Avant de créer un ensemble RAID :

Veuillez préparer :

1. Deux disques durs, de préférence même modèle et même capacité.
2. Une disquette vierge
3. Disque d'installation Microsoft® Windows® (Windows 2000/XP)
4. CD de support de la carte mère incluant le pilote JMB363

Procédez aux étapes suivantes avant de créer un ensemble RAID :

1. Installez les disques durs Serial ATA externes dans votre ordinateur.
2. Dans le BIOS, définissez l'objet JMicron SATA Controller Mode du BIOS sur [RAID]. Voir section "4.4.5 Onboard Devices Configuration" pour plus de détails.

1. Entre dans l'utilitaire RAID JMB363 du BIOS pour configurer votre ensemble RAID.
2. Créez une disquette du pilote RAID JMB363 pour l'installation de l'OS Windows®. Voir section "5.5 Créer une disquette du pilote RAID" pour plus de détails.
3. Installez le pilote JMB363 après avoir installé l'OS Windows.

Entrer dans l'utilitaire RAID JMB363 du BIOS

1. Au POST, pressez pour entrer dans le menu RAID JBM363 du BIOS.

JMicron Technology Corp. PCI-to-SATA II/IDE RAID Controller BIOS v0.97 Copyright (C) 2004-2005 JMicron Technology http://www.jmicron.com HDD0:HDS722516VLSA80 164 GB Non-RAID HDD1:HDS722516DIA380 164 GB Non-RAID Press <Ctrl-j> to enter RAID Setup Utility...

1. Le menu principal RAID JMB363 apparait.
2. Utilisez les flèches pour mettre en surbrillance un élément et naviguer dans le menu.

JMicron Technology Corp. PCI-to-SATA II/IDE RAID Controller BIOS v0.97 [Main Menu] [Hard Disk Drive List] [Create RAID Disk Drive Model Name Capacity Type/Status HDD0:HDS722516VLSA80 164 GB Non-RAID HDD1:HDS722516DIA380 164 GB Non-RAID Solve Mirror Conflict HDD1:HDS722516DIA380 164 GB Non-RAID Rebuild Mirror Drive Save and Exit Setup [RAID Disk Drive List] [←→TAB]-Switch Window [↑↓]-Select Item [ENTER]-Action [ESC]-Exit

Créer un ensemble RAID :

1. Dans le menu RAID JMB363, mettez en surbrillance Create RAID Disk Drive grâce aux flèches haut/bas. Puis pressez.

1. Quand l'élément Level est surligné, utilisez les flèches haut/bas pour sélectionner le type de configuration RAID que vous souhaitez créer.

1. Quand l'objet Disks est surliglé, utilisez les flèches haut/bas pour sélectionner un disque dur à intégrer à votre ensemble RAID. Puis pressez la barre d'espace pour confirmer votre sélection. Répétez la procédure jusqu'à ce que vous ayez sélectionné tous les disques durs de votre ensemble.

Les disques sélectionnés sont précédés du signe

1. Saissez la taille de l'ensemble RAID. Utilisez les flèches haut/bas pour désirer la taille des blocs. La valeur par défaut indique la taille maximale autorisée.

1. Quand vous avez terminé votre sélection, pressez pour confirmer la création de votre ensemble RAID. Une boîte de dialogue apparait vous demandant confirmation. Pressez pour confirmer; dans le cas échéant, pressez.

Pressez < Y > effacera les données présentes sur les disques durs.

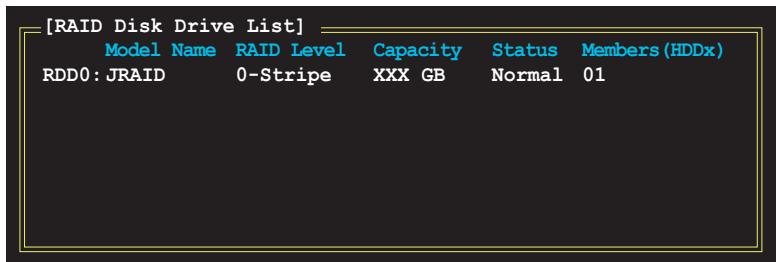

1. L'écran suivant affichera alors les informations relatives à l'ensemble RAID que vous venez de créer.

Supprimer un ensemble RAID

1. Dans le menu principal RAID JMB363, mettez en surbrillance l'élément Delete RAID Disk Drive grâce aux flèches haut/bas. Puis pressez.

1. Pressez la barre d'espace pour sélectionner l'ensemble RAID que vous souhaitez supprimer. L'ensemble sélectionné sera précédé du signe. Pressez pour le supprimer.

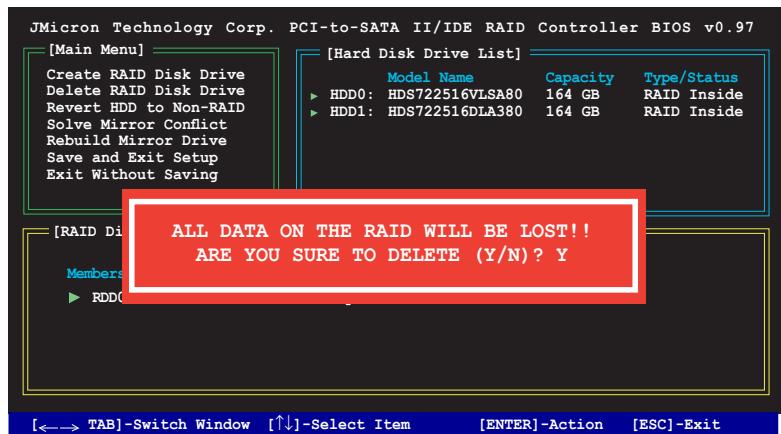

2. Une boîte de dialogue apparait vous demandant confirmation. Pressez pour confirmer; dans le cas échéant, pressez.

Pressez < Y > effacera les données présentes sur les disques durs.

Réinitialiser un disque en mode non-raid

Un disque dur ayant été précédemment configuré dans un autre ensemble RAID est appelé Disque dur RAID déterminé. Lorsque vous installez un disque dur de ce type, vous ne pourrez pas sélectionner ce disque dur lors de la configuration d'un ensemble RAID via l'utilitaire JMB363.

Si vous installez un disque qui a fait partie d'un autre ensemble RAID, vous pouvez convertir ou réinitialiser ce disque orphelin en mode non-RAID. Mais les données existantes seront effacées.

Pour réinitialiser des disques durs en mode non RAID:

1. Dans le menu principal RAID JMB363, sélectionnez Revert HDD to non-RAID grâce aux flèches haut-bas. Puis pressez.

1. Pressez la barre d'espace pour sélectionner le disque dur que vous souhaitez réinitialiser en mode non RAID. Le disque dur sélectionné sera précédé d'un signe
2. Une boîte de dialogue apparait vous demandant confirmation. Pressez pour confirmer; dans le cas échéant, pressez.

Presser < Y > effacera les données présentes sur les disques durs.

Réparer un conflit de mirroring

Un conflit de mirroring survient lorsque un ou tous les disques en configuration RAID 1 (Mirror) sont déconnectés puis reconnectés au système. Du fait que les disques contiennent les mêmes données, le système sera incapable de déterminer lequel des deux est le disque source. Cette option vous permet de déterminer le lecteur source et reconstruire la configuration RAID 1 selon le contenu du lecteur source.

Pour réparer un conflit de mirroring:

1. Dans le menu principal JMB363 RAID du BIOS, Sélectionnez Repair Mirror Conflict grâce aux flèches haut-bas. Puis pressez.

1. Pressez la barre d'espace pour sélectionner le disque dur que vous souhaitez sélectionner comme lecteur source.

Le disque dur sélectionné sera précédé d'un signe

1. Via la touche, sélectionnez le menu RAID Disk Drive List et mettez en surbrillance l'ensemble RAID que vous souhaitez reconstruire. Appuyez sur pour lancer le processus.

Une barre de statut en bas de l'écran affiche la progression de la reconstruction.

Reconstruire un lecteur en mirroring

Lorsqu'un des disques en configuration RAID 1 (Mirror) est déconnecté du système, puis de nouveau reconnecté, une boîte de dialogue apparait vous demandant de reconstruire le lecteur. Pressez pour confirmer; sinon, pressez .

Cette option vous permet de reconstruire plus tard le lecteur déconnecté et synchroniser les données entre les deux disques durs.

Pour reconstruire un lecteur Mirror:

1. Dans le menu principal RAID JMB363, mettez en surbrillance l'élément Rebuild Mirror Drive grâce aux flèches haut/bas. Puis pressez.

1. Via la touche, Sélectionnez le menu RAID Disk Drive List et désélectionnez l'ensemble RAID à reconstruire. Appuyez sur pour lancer le processus de reconstruction.

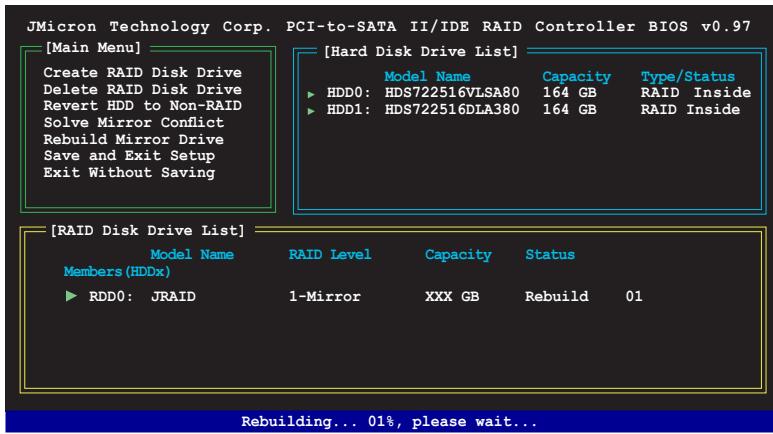

Une barre de statut en bas de l'écran affiche la progression.

Sauvegarder les paramètres et quitter l'utilitaire

Après avoir terminé vos modifications, mettez en surbrillance Save & Exit Setup grâce aux flèches haut/bas. Puis pressez pour sauvegarder votre configuration RAID et quitter l'utilitaire RAID JMB363 du BIOS.

Une boîte de dialogue apparaît vous demandant confirmation. Pressez pour confirmer; dans le cas échéant, pressez pour retourner au menu principal RAID JMB du BIOS.

5.5 Créer une disquette du pilote RAID

Une disquette avec le pilote RAID est exigée lors de l'installation du système d'exploitation Windows® 2000/XP sur un disque dur faisant partie d'un ensemble RAID.

5.5.1 Créer une disquette du pilote RAID sans accéder à l'os

Pour créer une disquette du pilote RAID sans accéder à l'OS:

1. Démarrez votre ordinateur.
2. Appuyez sur lors du POST pour accéder au BIOS.
3. Configurez le lecteur optique comme périphérique de boot primaire.
4. Insérez le CD de support dans le lecteur optique.
5. Sauvegardez les changements et quittez le BIOS.
6. Appuyez sur n'importe quelle touche lorsque le système affiche le message suivant "Press any key to boot from the optical drive."
7. Lorsque le menu apparaît, appuyez sur < 1> pour créer une disquette du pilote RAID.
8. Insérez une disquette formée dans le lecteur de disquettes puis appuyez sur.
9. Suivez les instructions apparaissant à l'écran pour achever la procédure.

5.5.2 Créer une disquette du pilote RAID sous windows®

Pour créer une disquette du pilote RAID sous Windows®:

1. Démarrer Windows®.
2. Placez le CD de support de la carte mère dans le lecteur optique.
3. Cliquez sur le menu Drivers, puis sur JMicron JMB363 Driver Disk pour créer une disquette du pilote RAID JMicron.
4. Insérez une disquette dans le lecteur de disquettes.
5. Suivez les instructions apparaissant à l'écran pour achever la procédure.

Protégez la disquette en écriture pour éviter une eventuelle infection par virus.

Pour installer le pilote RAID:

1. Lors de l'installation de l'OS, le système vous demande de presser la touche F6 pour installer un pilote SCSI ou RAID tiers.
2. Appuyez sur F6 puis insérez la disquette contenant le pilote RAID dans le lecteur de disquettes.
3. Suivez les instructions apparaissant à l'écran pour achever la procédure.

L'Appendice décrit les caractéristiques du CPU supportées par la carte mère.

Caractéristiques du CPU

A.1 Intel® EM64T. A.1 A.2 Enhanced Intel SpeedStep® Technology (EIST) A.1 A.3 Technologie Intel® Hyper-Threading A.3

A.1 intel® EM64T

• La carte mère est compatible avec les processeurs Intel® au format LGA775 opérant sous des OS 32 bits.
• Le BIOS fourni avec la carte mère supporte la fonction EM64T. Si vous avez besoin de mettre à jour le BIOS, vous pouvez télécharger le fichier BIOS le plus récent sur le site web ASUS (www.asus.com/support/download/). Voir chapitre 4 pour plus de détails.
• Visitez www.intel.com pour plus d'informations concernant la fonction EM64T.
• Visitez www.microsoft.com pour plus d'informations concernant les OS Windows® 64 bits.

Utiliser la fonction intel® EM64T

Pour utiliser la fonction Intel® EM64T :

1. Installez un CPU Intel® Pentium® 4 qui supporte la fonction EM64T.
2. Installez une OS 64 bits (Windows® XP Professionnel édition x64 ou Windows® Server 2003 édition x64).
3. Installez à partir du CD de support les pilotes 64 bits des composants et péripériques de la carte mère.
4. Si besoin est, installez les pilotes 64 bits pour les cartes d'extension et péripériques additionnels.

Se référer à la documentation des cartes d'extension et des périphériques, ou visitez les sites web liés, afin de vérifier qu'ils supportent une OS 64 bits.

• Le BIOS fourni avec la carte mère supporte la technologie EIST. Si vous avez besoin de mettre à jour le BIOS, vous pouvez télécharger le fichier BIOS le plus récent sur le site web ASUS (www.asus.com/support/download/). Voir chapitre 4 pour plus de détails.
• Visitez www.intel.com pour plus d'informations sur la fonction EIST.

A.2.1 configuration système requise

Avant d'utiliser la technologie EIST, vérifie que votre système correspond à la configuration requise qui suit :

Processeur Intel® avec support EIST BIOS avec support EIST OS avec support EIST (Windows® XP SP2/Windows® Server 2003 SP1/Linux 2.6 kernel ou versions ultérieures)

A.2.2 utiliser la fonction EIST

Pour utiliser la fonction EIST :

1. Allumez l'ordinateur, puis entrez dans le Setup du BIOS.
2. Allez dans Advanced Menu (Menu avancé), mettez en surbrillance CPU Configuration, puis pressez.
3. Définissez l'élément Intel(R) SpeedStep Technology sur [Automatic], puis pressez. Voir page 4-22 pour plus de détails.
4. Pressez pour sauvegarder vos modifications et quittez le Setup du BIOS.
5. Après avoir redémarré l'ordinateur, faites un clic-droit sur un espace vide

du Bureau, puis sélectionnez Propriétés dans le menu contextuel.

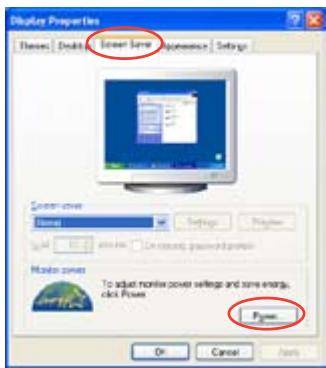

1. Quand la fenêtre Propriétés de l'affichage apparait, cliquez sur l'onglet Ecran de voir
2. Cliquez sur le bouton Gestion de l'alimentation dans la section Gestion de l'alimentation du moniteur pour ouvrir la fenêtre Propriétés des options d'alimentation.

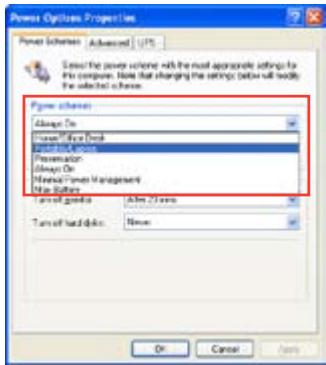

3. Dans la section Mode de gestion de l'alimentation, cliquez sur la flèche, puis sélectionnez une des options, à l'exception de PC de bureau/familial ou Toujours actif.
4. Cliquez sur Appliquer, puis cliquez sur OK.
5. Fermer la fenêtre Propriétés de l'affichage.

Après avoir sélectionné le mode d'alimentation, la fréquence interne du CPU diminuera légèrement quand la charge du CPU est faible.

Les scans et les procédures peuvent varier selon le système d'exploitation utilisé.

Technologie intel® hyper-threading

• La carte mère supporte les processeurs Intel® au format LGA775 et la technologie Hyper-Threading.
• La technologie Hyper-Threading est supportée sous Windows® XP/2003 Server, Linux 2.4.x (kernel), et versions ultérieures uniquement. Sous Linux, utilisez le compilateur Hyper-Threading pour compiler le code. Si vous utilisez d'autres systèmes d'exploitation, désactivez l'objet Hyper-Threading Technology dans le BIOS pour garantir la stabilité et les performances du système.
• Installer Windows® XP Service Pack 1 ou une version ultérieure est recommandé. Assurez-vous d'avoir activé l'élément Hyper-Threading Technology dans le BIOS avant d'installer l'un des OS supportés. Pour plus d'informations sur la technologie Hyper-Threading, visitez www.intel.com/info/hyperthreading.

Utiliser la technologie hyper-threading

Pour utiliser la technologie Hyper-Threading :

1. Installez un processeur Intel® Pentium® 4 qui supporte la technologie Hyper-Threading.
2. Allumez l'ordinateur, puis entrez dans le Setup du BIOS. Allez dans Advanced Menu et assurez-vous que l'élément Hyper-Threading Technology est défini sur Enabled. Voir page 4-20 pour plus de détails.

Cet élément du BIOS apparaitra uniquement si vous avez installé un CPU qui supporte la technologie Hyper-Threading.

1. Redémarrez l'ordinateur.
