MODE D'EMPLOI BABYZEN RECARO

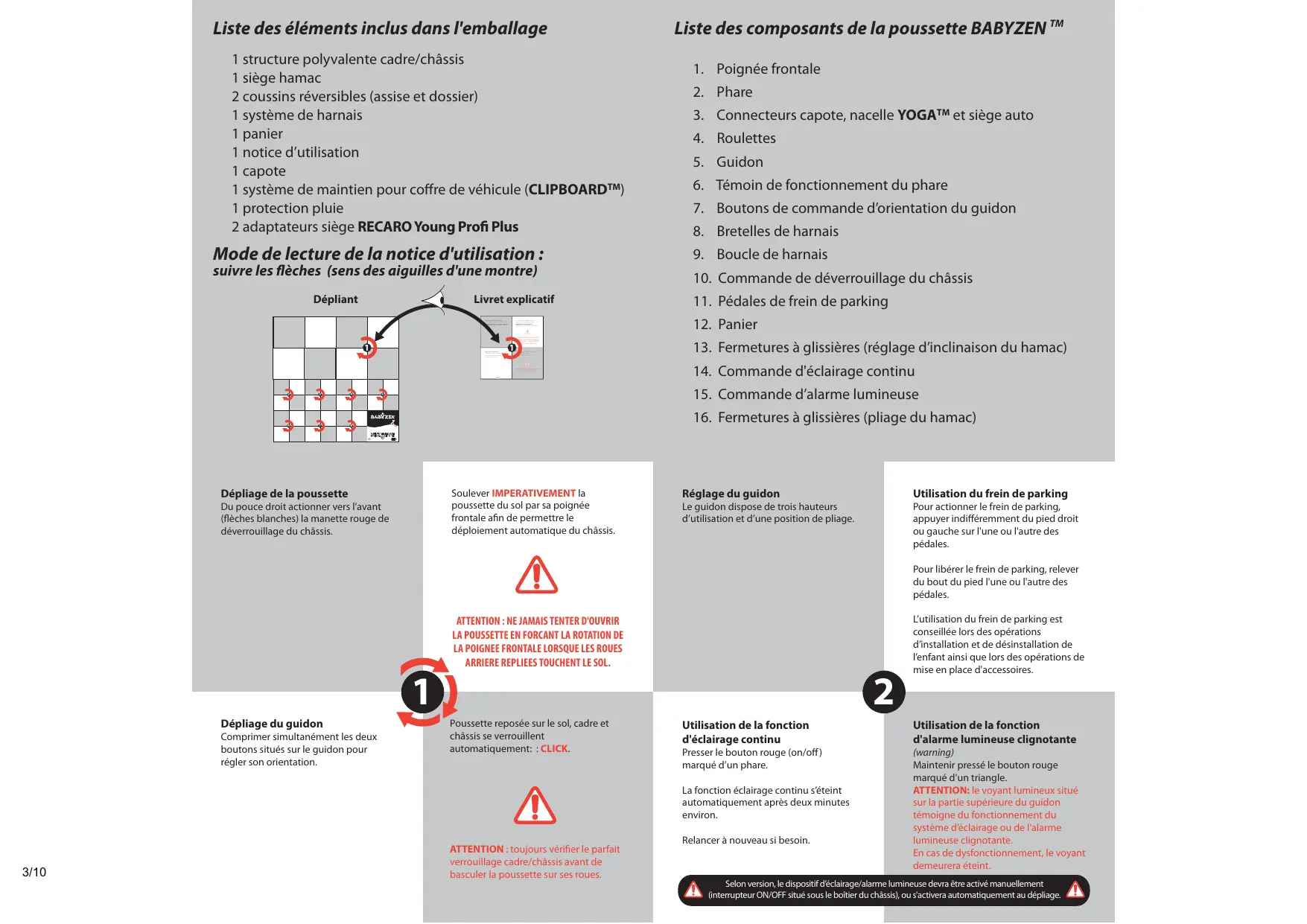

Nous vous souhaitons de merveilleuses promenades complices… L’utilisation interactive de ce mode d’emploi (textes et poster de dessins séparés) vous permettra de vous familiariser très rapidement avec votre BABYZENTM.

Recaro GmbH & Co. KG,

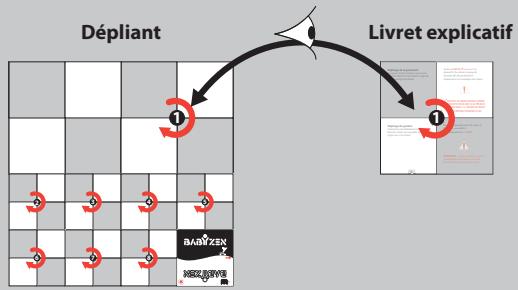

Competence Center Child Safety Mode de lecture de la notice d'utilisation :

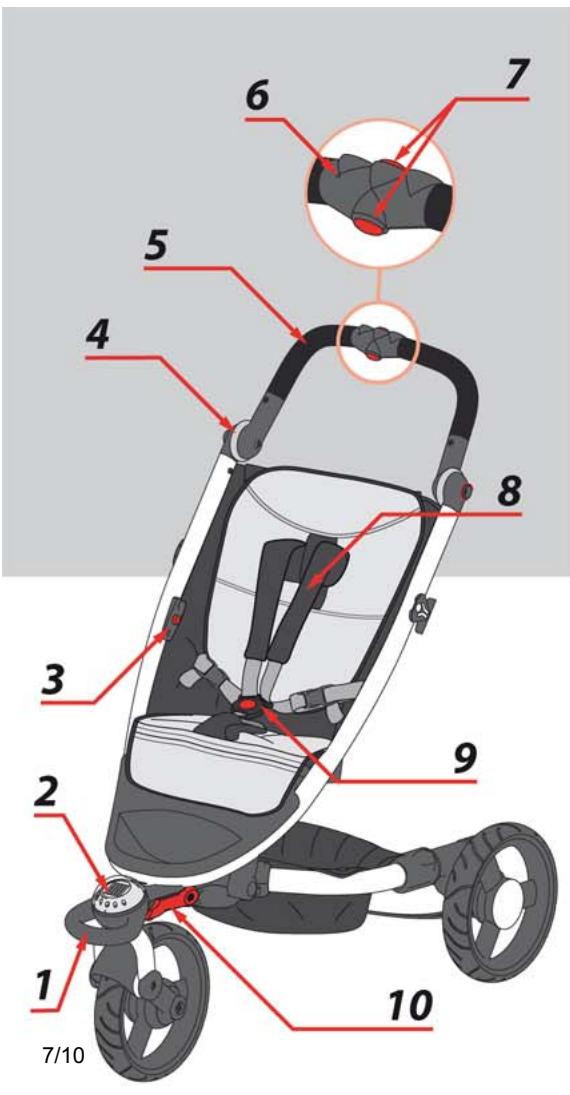

9. Boucle de harnais

suivre les flèches (sens des aiguilles d'une montre)

10. Commande de déverrouillage du châssis

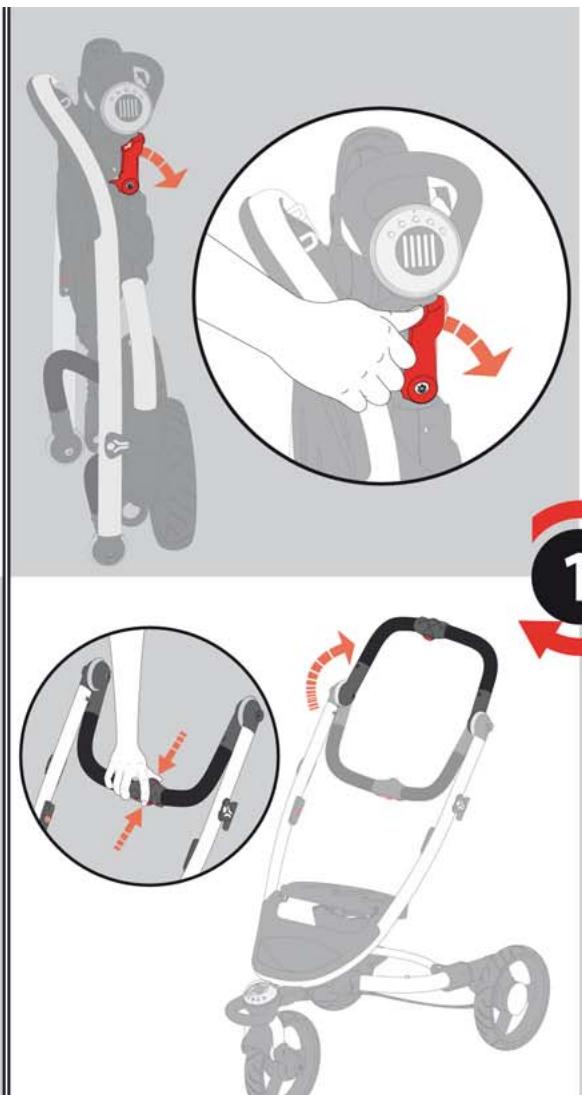

Soulever IMPERATIVEMENT la poussette du sol par sa poignée frontale afin de permettre le déploiement automatique du châssis.

Du pouce droit actionner vers l’avant

(flèches blanches) la manette rouge de déverrouillage du châssis.

Utilisation du frein de parking

Le guidon dispose de trois hauteurs d’utilisation et d’une position de pliage.

Pour actionner le frein de parking, appuyer indifféremment du pied droit ou gauche sur l'une ou l'autre des pédales.

Pour libérer le frein de parking, relever du bout du pied l'une ou l'autre des pédales.

ATTENTION : NE JAMAIS TENTER D'OUVRIR LA POUSSETTE EN FORCANT LA ROTATION DE LA POIGNEE FRONTALE LORSQUE LES ROUES ARRIERE REPLIEES TOUCHENT LE SOL.

L’utilisation du frein de parking est conseillée lors des opérations d’installation et de désinstallation de l’enfant ainsi que lors des opérations de mise en place d'accessoires.

Dépliage du guidon Comprimer simultanément les deux boutons situés sur le guidon pour régler son orientation.

Poussette reposée sur le sol, cadre et châssis se verrouillent automatiquement: : CLICK.

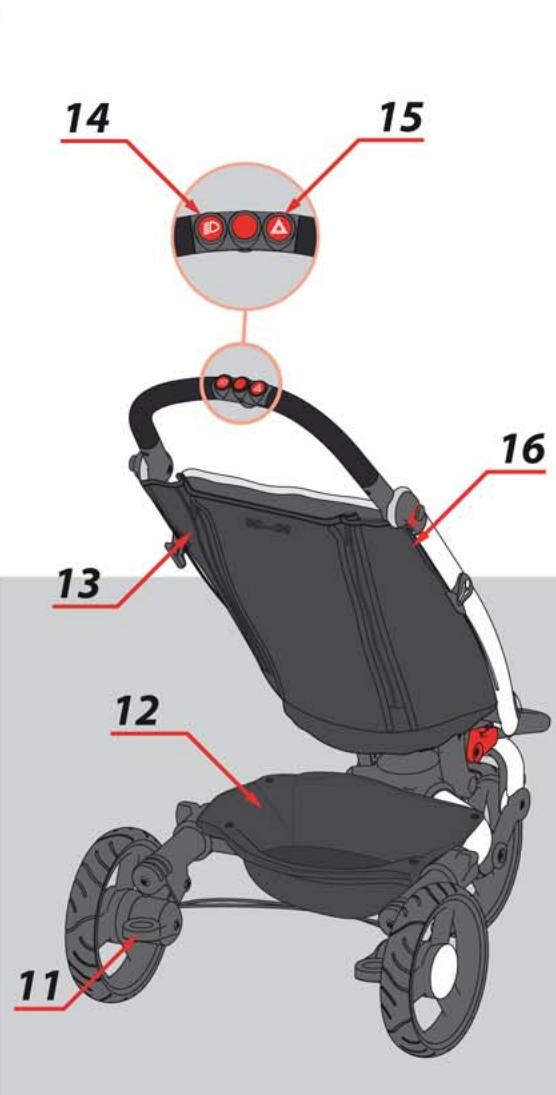

Utilisation de la fonction d'éclairage continu

Utilisation de la fonction d'alarme lumineuse clignotante

Presser le bouton rouge (on/off ) marqué d’un phare.

Introduire les deux boucles élastiques dans les fentes situées à l'arrière du boîtier central du châssis. Accrocher les deux boucles élastiques aux ergots.

Remonter les deux fermetures à glissières situées de part et d’autre du hamac.

Remonter toutes les fermetures à glissières et décrocher les deux scratch des languettes de l’assise.

Introduire les gaines d’ourlet du dossier dans les glissières situées le long du cadre et les faire coulisser simultanément jusqu’en bas.

Solidariser les boutons pression panier/châssis.

Nomenclature du hamac 1. Gaines d’ourlet du dossier. 2. Fermetures à glissières pour l’inclinaison du dossier. 3. Crochet de maintien du hamac en position pliée. 4. Boucles élastiques des fermetures à glissières du hamac. 5. Fermetures à glissières pour pliage du hamac. 6. Gaine d’ourlet de l’assise. 7. Elastiques de maintien de l’assise sur le châssis.

Accrocher les trois élastiques de maintien de l’assise du hamac sur les crochets situés sous le siège.

8. Sangle de fixation scratch pour réglage des bretelles du harnais. 9. Boucle de réglage de la tension du harnais. 10. Connecteurs de sangle. 11. Languettes. 12. Crochet de maintien du hamac en position pliée. 13. Entrejambe du harnais.

Introduire et enfoncer la gaine d’ourlet de l’assise du hamac dans la rainure située sous le plateau du siège.

Crocheter les deux boucles élastiques des fermetures à glissières sur les têtes de bobines situées de chaque coté du guidon.

Accrocher les élastiques des languettes sur les crochets du repose pieds.

Faire passer les bretelles du harnais à travers le coussin du dossier.

Passer les bretelles du harnais derrière la lanière à scratch du dossier.

ATTENTION: il est indispensable de bien orienter le harnais de manière à obtenir un V lorsque l’on est face à la poussette. S’assurer que la face scratch du harnais est en contact avec le scratch du dossier.

Nomenclature harnais et coussins 1. Bretelles du harnais. 2. Clips de boucle du harnais. 3. Connecteurs de sangle du harnais.

4. Coussin réversible du dossier. 5. Ouverture pour passage des bretelles. 6. Elastiques de maintien du coussin du dossier. 7. Coussin réversible d’assise. 8. Ouverture pour passage de l’entrejambe du harnais.

Assembler les connecteurs de sangle du harnais.

ATTENTION : veiller à ce que les sangles ne soient pas vrillées et s’assurer d'avoir entendu un CLICK par connecteur. Faire passer l’entrejambe à travers le coussin d’assise.

Fixer le bas du coussin en faisant passer ses deux élastiques autour des boucles de réglage du harnais.

Pour ajuster la hauteur des bretelles, détacher le scratch du harnais et le déplacer verticalement.

Connecter l’ensemble sur l’entrejambe jusqu’à entendre un CLICK.

Abaisser les deux fermetures à glissières jusqu'en bas.

AVERTISSEMENT: procéder

IMPERATIVEMENT au pliage du hamac en préalable au pliage de la structure.

Pour déverrouiller la boucle, presser le bouton rouge situé en son centre.

Décrocher des bobines du guidon les boucles élastiques rouges des deux fermetures à glissières situées le long du cadre de la poussette.

Replier l'avant du coussin d'assise sur le siège et rabattre l'ensemble coussin/dossier du hamac vers l’avant de la poussette.

Cadre incliné vers l’arrière, CHASSIS VERTICAL, finaliser le pliage…

ATTENTION : s’assurer d'avoir le même nombre de fermetures à glissières ouvertes de chaque côté du dossier du hamac.

Pliage de la poussette

Basculer la poussette sur les roulettes du guidon.

Rabattre IMPERATIVEMENT le guidon en comprimant simultanément ses deux boutons de commande situés en son centre.

ATTENTION : en fin d'opération, veiller

à ce que les ergots du cadre repérés en rouge pénètrent dans les logements leur correspondant sur le châssis (également repérés en rouge).

Une roulette du guidon calée contre un pied, ramener la poussette contre soi jusqu’à ce que le châssis ait rejoint le cadre.

Enfin, pousser sur la fourche de la roue avant pour passer le point dur assurant son alignement avec le châssis.

Elle peut également être portée horizontalement par l’un des tubes du châssis.

Mise en place de la nacelle YOGATM Sur les connecteurs du cadre, enclencher les adaptateurs fournis avec la nacelle YOGATM.

Déplier la nacelle (Cf. notice d’utilisation

ATTENTION: s'assurer de bien avoir entendu un CLICK de verrouillage par adaptateur lors de leur mise en place.

ATTENTION : s’assurer que les pieds de la nacelle YOGATM sont correctement positionnés l’un contre l’autre.

Mise en place du siège RECARO Young Profi Plus

Présenter le siège sur les deux adaptateurs et enclencher jusqu’à entendre les deux CLICK de verrouillage.

Sur les connecteurs du cadre, enclencher les adaptateurs du siège RECARO fournis avec la poussette.

ATTENTION: s'assurer de bien avoir entendu un CLICK de verrouillage par adaptateur lors de leur mise en place. NB: le siège RECARO peut être mis en place sur la poussette équipée de son hamac, dossier du hamac en position la plus inclinée.

NB: la poussette peut être repliée avec les adaptateurs de nacelle demeurant en place.

Pour retirer le siège: poignée redressée, actionner les deux poussoirs gris identiques situés de part et d’autre de la coque tout en le soulevant à la verticale.

Rabattre la poignée du siège (Cf. notice d’utilisation RECARO Young Profi Plus).

NB: la poussette peut être repliée avec les adaptateurs de siège demeurant en place.

Montage de la capote (canopy)

Enfoncer les extrémités des arceaux dans les logements des adaptateurs de la capote, puis accrocher les brides

élastiques sur les boutons bobines.

Introduire les deux arceaux dans les fourreaux de la capote.

TM CLIPBOARD : accessoire permettant

TM de maintenir BABYZEN pliée dans un coffre, plaquée contre le dossier des sièges arrières lorsqu’ils sont fractionnés. Coffre du véhicule ouvert, faire passer la plaque entre les deux sièges. S’assurer que la plaque se retrouve à l’horizontale à l’intérieur de l’habitacle du véhicule.
