Type de produit	Réfrigérateur combiné
Caractéristiques techniques principales	Réfrigérateur avec congélateur en bas, capacité totale de 160 litres
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Hauteur : 145 cm, Largeur : 55 cm, Profondeur : 58 cm
Poids	Environ 50 kg
Compatibilités	Compatible avec les accessoires standards de réfrigération
Type de batterie	Non applicable
Tension	220-240 V
Puissance	100 W
Fonctions principales	Réfrigération, congélation, contrôle de température
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage du congélateur si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Équipement conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Garantie de 2 ans, consommation énergétique classée A+

FOIRE AUX QUESTIONS - CRU 160 CANDY

Comment puis-je allumer le CANDY CANDY CRU 160 ?

Pour allumer le CANDY CANDY CRU 160, assurez-vous qu'il est correctement branché à une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si le CANDY CANDY CRU 160 ne refroidit pas ?

Vérifiez que la température est réglée correctement. Assurez-vous également que les grilles de ventilation ne sont pas obstruées et que l'appareil est installé dans un endroit bien ventilé.

Comment dégivrer le CANDY CANDY CRU 160 ?

Pour dégivrer le CANDY CANDY CRU 160, débranchez l'appareil et laissez la porte ouverte pour permettre à la glace de fondre. Essuyez l'eau avec un chiffon et rebranchez l'appareil une fois le dégivrage terminé.

Quelle est la capacité de stockage du CANDY CANDY CRU 160 ?

Le CANDY CANDY CRU 160 a une capacité de stockage d'environ 160 litres.

Que faire si le CANDY CANDY CRU 160 fait du bruit ?

Un léger bruit est normal, mais si le bruit est fort ou inhabituel, vérifiez que l'appareil est de niveau et qu'il n'y a rien en contact avec le moteur ou les ventilateurs.

Comment nettoyer l'intérieur du CANDY CANDY CRU 160 ?

Utilisez un mélange d'eau chaude et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Où puis-je trouver les pièces de rechange pour le CANDY CANDY CRU 160 ?

Les pièces de rechange peuvent être trouvées chez les détaillants agréés ou sur le site web du fabricant. Assurez-vous de vérifier la compatibilité avec votre modèle.

Comment régler la température du CANDY CANDY CRU 160 ?

Utilisez le thermostat situé sur le panneau de commande pour régler la température selon vos besoins. Les réglages recommandés sont généralement entre 2°C et 5°C.

Le CANDY CANDY CRU 160 est-il économe en énergie ?

Oui, le CANDY CANDY CRU 160 est conçu pour être économe en énergie et respecte les normes d'efficacité énergétique en vigueur.

Que faire si la lumière intérieure du CANDY CANDY CRU 160 ne fonctionne pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la par une ampoule de type approprié. Si la lumière ne s'allume toujours pas, contactez un technicien.

MODE D'EMPLOI CRU 160 CANDY

Cet appareil est prévu pour la reversibilité du sens d'ouverture des portes. Agir comme suit:

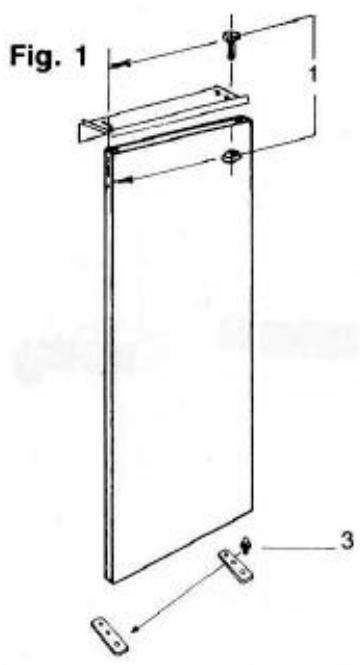

Pour le réfrigérateur à 1 porte (fig. 1):

• Enlever le pivot (et la douille correspondante) de la traverse supérieure.
• Enlever la porte.
• Enlever le goujon 3 (et la rondelle relative) de la charnière inférieure droite et le remonter sur la charnière inférieure gauche.

Concernant les modèles avec compartiment à basse température, pour l'inversion de la porte, procéder comme suit : (fig. 4a) :

• Ouvrir la porte 1 à environ.
• Enlever le gond 2.
• Enlever la charnière 3 avec la porte 1.
• Retourner les 3 éléments de et remonter le tout en opérant dans le sens inverse. (fig. 4b):
• Ouvrir le portillon 1 à environ.
• Enlever le système de fermeture 2.
• Enlever la charnière inférieure 3.
• Repositionner le tout, du côté opposé en tournant le portillon 1 et le système de fermeture 2 à.

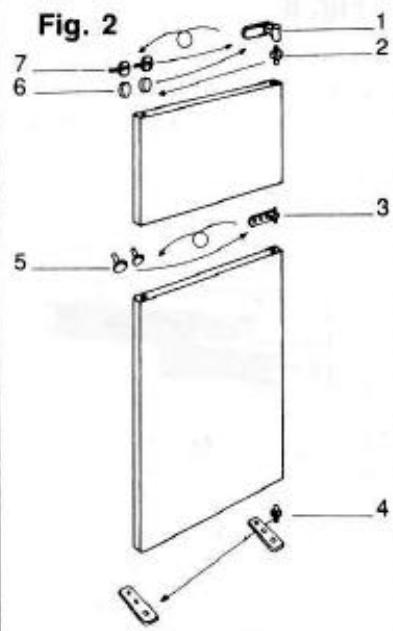

Pour le réfrigérateur à deux portes (fig. 2):

• Enlever la charnière supérieure 1, le pivot 2 (et ses rondelles).
• Enlever la porte supérieure.
• Enlever la charnière centrale 3 (et ses rondelles).
• Enlever la porte inférieure.
• Enlever la pivot 4 (et ses rondelles) hors de la charnière inférieure droite et le remonter sur la charnière inférieure gauche.
• Sur l'appareil, inverser les vis 7, les calottes des vis 6 et les bouchons de couverture des orifices 5.
• Sur les modèles qui ont des équerres de fixation latérale, à la place des bouchons de couverture des orifices 5, inverser la calotte de ces équerres 4 (fig. 3) encliqueter sur l'équerre.

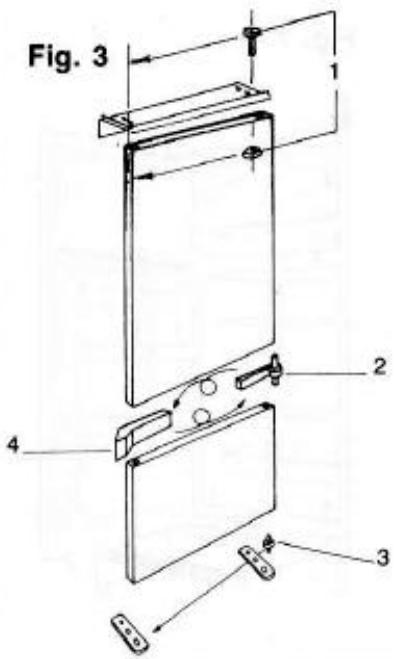

Pour le combiné (fig. 3) :

• Enlever le pivot (et la douille correspondante) de la traverse supérieure.
• Enlever la porte supérieure.
• Enlever la charnière centrale 2 (et ses rondelles).
• Enlever la porte inférieure.
• Enlever le pivot 3 (et ses rondelles) hors de la charnière inférieure droite et le remonter sur la charnière inférieure droite et le remonter sur la charnière inférieure gauche.
• Sur l'appareil, inverser la calotte de l'équerre 4 encliquetée sur l'équerre.

Armoires, double porte et combinés.

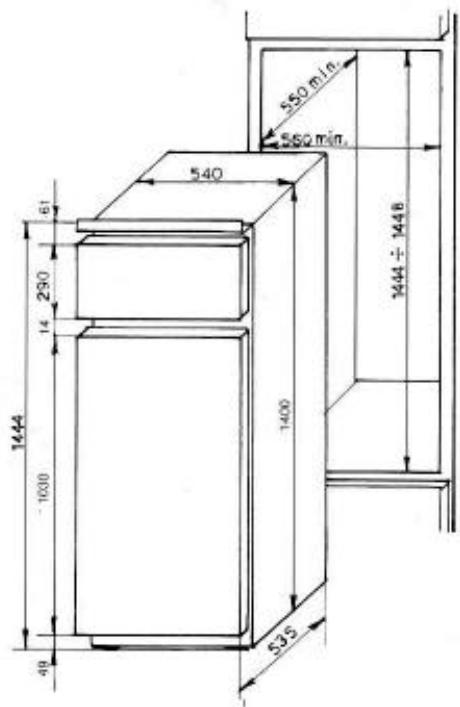

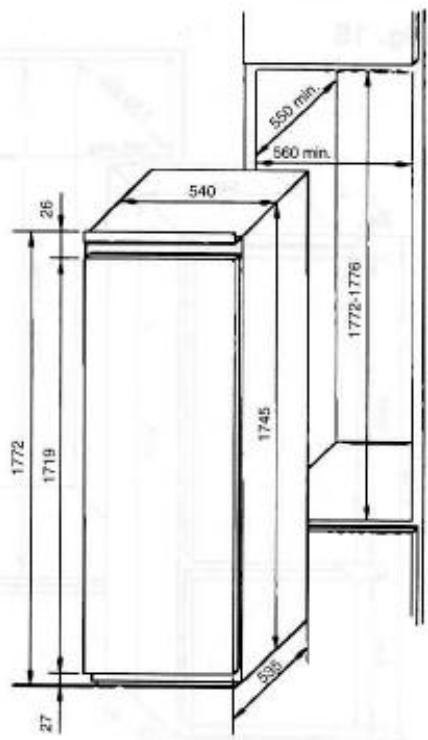

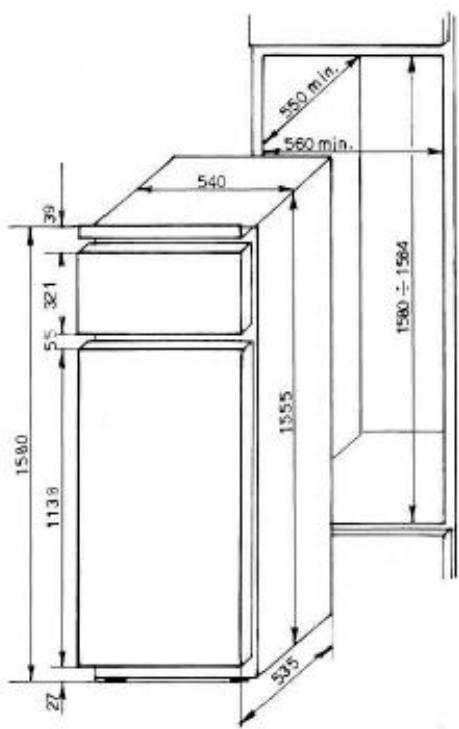

La niche d'encastrement dans la colonne doit avoir les dimensions indiquées fig. 14/15.

Pour introduire l'appareil agir de la façon suivante:

• Fixer le joint 1 livré avec l'appareil, sur le côté opposé à la charnière (fig. 5).
• Introduire l'appareil dans la colonne et l'accoster au côté opposé à celui où sont appliquées les charnières en le faisant reculer jusqu'à ce que l'équerre supérieure 1 touche le meuble à 45 mm de hauteur (fig. 6).
• Bloquer l'appareil dans les parties supérieure et inférieure avec les vis se trouvant dans le sachet des accessoires puis appliquer par enclenchement la petite grille d'aération 1 (fig. 7). Si l'appareil est muni d'équilles de fixation latérale, agir comme suit (fig. 8).
• Côté charnière centrale: desserrer les vis de fixation de la charnière 1 et approcher l'équerre 3 de la colonne.
• Côté opposé à la charnière centrale : enlever la calotte de l’équerre 2 et approcher l’équerre de la colonne.
• Visser les équerres à la colonne à l'aide des vis contenues dans le sachet des accessoires et serrer les vis desserrées précédemment.
• Remonter la calotte de l'équerre.

Couplage des PORTES de la colonne et de l'appareil

L'appareil est muni de dispositifs pour le couplage de ses portes aux portes de la colonne (glissière). Pour l'application des glissières, agir de la façon suivante:

• (Fig. 9) Fixer la glissière 1 à la porte du meuble à la hauteur souhaitée et à environ 20 mm du niveau externe de la porte.

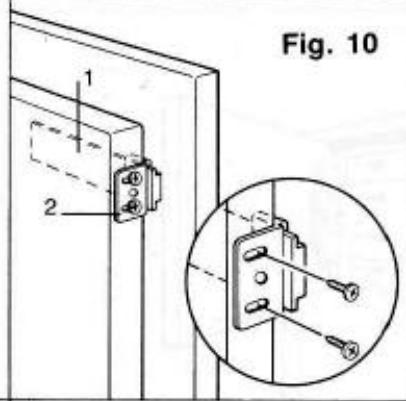

• (Fig. 10) Ouvrir les portes du meuble et du réfrigérateur puis positionner le dispositif d'entraînement à encastrement sur la glissière 1.
• Tenir le dispositif d'entraînement 2 contre la porte du réfrigérateur.
• Marquer les points de fixation pour les vis et faire des trous avec une pointe diam. 2,5.
• Les boutonnières du dispositif d'entrainement 2 facilitent le couplage des parois.
• Les dispositifs d'entrainement à glissière doivent être appliqués sur la porte de l'appareil en correspondance des poignées des portes de la colonne.

Sur les modèles pourvus de poignée supplémentaire pour l'ouverture du portillon, agir comme suit (fig. 11):

• Placer le petit piège 1 sur le portillon. Percer un trou en correspondance de celui qui se trouve sur la poignée.
• Visser dans le trou la vis contenue dans le sachet des accessoires.

Precautions pour un fonctionnement correct

Pour le fonctionnement parfait du groupe frigorifique, il est indispensable qu'il soit assurée une circulation d'air parfaite de façon à refroidir le condensateur, à savoir la partie arrière de l'appareil.

Armoires, DOUBLE porte et combinés

Pour permettre le passage de l'air, il faut prévoir des fentes sur le fond de la colonne (fig. 13).

Pour la sortie de l'air, la colonne doit avoir une bouche d'évent d'au moins 150 cm² dont l'ouverture, vers le haut, doit être libre.

Si la colonne arrive jusqu'au plafond, il faudra prévoir une ouverture entre elle et le plafond (fig. 13).

Eviter l'installation dans un local où la température est pendant longtemps inférieure à +16°C, ou supérieure à +32°C.

Attention

Si le montage n'est pas conforme à ces instructions, le constructeur ne sera pas responsable en cas de mauvais fonctionnement de l'appareil et sera dégagé de toutes obligations de garantie.

(Réfrigérateurs et congélateurs à encastrement intégral).

La colonne contenant l'appareil doit être appuyée contre le mur de façon à empêcher l'accès ou le comprésseur.

Fig. 4a

Fig. 5

Fig. 4b Fig. 6

Fig. 7 Fig. 8

Fig. 9

Fig. 11

Fig. 13

Fig. 14

Fig. 15

ARMADIETAVOLI F ARMOIRES ET TABLE TOP KÜHL-GEFRIER-GERÄTE UND TISCHKÜHLSCHRÄNKE SINGLE DOORS AND TABLE TOP NL KOELKASTEN E FRIGORIFICOS DE 1 PUERTA Y BAJO MARMOL FRIGORIFICOS DE UMA PORTA GR MONONOPTA Y EIA

Italiano	pag.	3-7
François	page	8-12
Deutsch	Seite	13-17
English	page	18-22
Nederland	pag.	23-26
Espanol	pag.	27-31
Portugues	pag.	32-36
ENVVIKA	05-15es	37-42

PARTIE Generale

Lire attentivement les instructions contenues dans ce livre car elles vous donnent d'importantes indications au sujet de la sécurité, de l'emploi, de l'entretien et de l'installation.

Conserver soigneusement ce livre qui pourrait vous aider par la suite.

2) APRÈS avoir déballé l'appareil, vérifiez son bon état. Signalez toute anomalie à votre revendeur.

Cet appareil ne doit être destiné qu'à l'emploi pour lequel il a été construit, c'est-à-dire pour la conservation des aliments.

Tout autre emploi est abusif, donc dangereux.

Le constructeur ne peut être retenu responsable de dommages éventuellement causés par un emploi abusif, erroné et déraisonnable.

Déclaration de conformité: cet appareil est, dans ses parties destinées à entrer en contact avec des substances alimentaires, conforme à la prescription de la Dir. EEC 89/109.

Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives.

Branchement électrique

Ce réfrigérateur est conçu pour fonctionner selon la tension nominale de courant indiquée sur la plaquette à l'intérieur de l'appareil. Les écarts de tension ne doivent pas dépasser, en plus ou en moins, 10% de la tension nominale.

Avant de brancher l'appareil, vérifie que les données techniques de la plaquette, se trouvant à l'intérieur de l'appareil, correspondent à celles du réseau de distribution électrique.

En cas d'incompatibilité entre la prise et la fiche de l'appareil, faire remplacer la prise par un technicien qualifié qui contrôle également que la section des câbles de la prise corresponde à la puissance absorbée par l'appareil.

Nous déconseillons vivement l'emploi d'adaptateur de prises à fiches multiples et/ou de rallonges. La prise d'alimentation du réfrigérateur doit avoir une excellente mise à la terre. Il faut absolument vérifier ce dispositif de sécurité et, en cas de doute, faire contrôler l'installation par un technicien qualifié. Le constructeur n'est absolument pas responsable des dommages eventuels causés par l'absence de mise à la terre de l'équipement.

Installation

En cas de modèle dont les pieds ne sont pas montés, visser ces derniers dans les trous filétés situés en-dessous du réfrigérateur. Les deux pieds avant doivent être légèrement dévissés afin de laisser au réfrigérateur une faible inclinaison en arrière.

Le cas échéant, appliquer les instructions (fig. 1) pour obtenir une circulation parfaite de l'air sur la paroi arrière : faire attention à ne pas boucher les fentes de ventilation ou d'évacuation de la chaleur en laissant un espace d'au moins 5 cm entre le condenseur et le mur.

Eviter d'installer le réfrigérateur près d'une source de chaleur.

Une mauvaise installation peut causer des dommages aux personnes, aux animaux et aux choses et le constructeur ne peut en être retenu responsable.

Limites du fonctionnement

Pour un bon emploi du réfrigerateur on conseille de bien respecter les températures du milieu prévues par la classe climatique d'appartenance de l'appareil:

Classe N de +16°C à +32°C

Classe ST de +16°C à +38°C

Classe T de +18°C à +43°C

Conseils pour le controle de la temperature et pour le respect des régles d'hygiéne alimentaire

Une bonne utilisation du réfrigérateur et le respect des règles d'hygiène alimentaires contribuent de façon significative à une meilleure conservation des aliments.

Contrôle de la température

Placer les aliments les plus délicats dans la zone la plus froide de l'appareil : en général, la zone au-dessus des tiroirs à fruits et à légumes dans les réfrigerateurs traditionnels : en haut, dans le cas des appareils "no-frost".

Les aliments cuits doivent être mis dans des récipients hermétiques, laisser refroidir puis placer dans la zone centrale du réfrigérateur.

Les fruits et les légumes doivent être placés dans les récipients prévus à cet effet dans la partie basse du réfrigérateur.

Respect des règles d'hygiène alimentaire

Éliminer les enveloppes d'emballage avant de mettre les aliments à l'intérieur du réfrigérateur.

Emballer les aliments frais : de cette façon, ils se conservent plus longtemps et on évite qu'ils se contaminent mutuellement.

Disposer les aliments de façon que l'air puisse circuler librement à l'intérieur du réfrigérateur.

Nettoyer fréquemment l'intérieur du réfrigérateur en utilisant des détergents délicats mais qui ont un pouvoir bactéricide certain.

Emballage, traitement des déchets

Après avoir déballé l'appareil, ne pas jeter l'emballage à la poubelle mais trier les différents matériaux (comme le polystyrène, le carton, etc…) selon les prescriptions locales pour l'élimination des ordures et selon les normes en vigueur.

Attention

Cet appareil est produit sans utiliser de CFC; le circuit réfrigérant contient un fluide HFC R 134 a, ou du gaz Isobutane R 600 a. Pour cela, voir la plaquette d'immatriculation de l'appareil.

Pour les opérations de nettoyage, n'utiliser aucun outil ou méthode autre que ce qui est décrit dans le chapitre s'y rapportant pour éviter d'endommager l'appareil.

Pour les appareils à l'isobutane (r 600A)

L'isobutane est un gaz naturel qui n'a aucun effet sur l'environnement mais qui est inflammable. Il est donc indispensable de s'assurer que :

• l'installation de l'appareil se fait dans des locaux ayant un volume libre de plus de 3 mètres cube;
• les ouvertures de ventilation de l'appareil sont maintenues libres et propres;
• le circuit réfrigérant de l'appareil n'est pas endommagé, que ce soit intérieurement (en utilisant des objets coupants ou pointus de façon incorrecte) ou extérieurement (opérations incorrectes en cours de nettoyage du circuit condensateur).

Au terme de la durée de vie de l'appareil, celui-ci devra être mis en condition de sécurité avant de l'envoyer à la décharge. Pour cela, s'adresser à votre vendeur ou à l'administration locale chargée de cela.

Réfrigérateur

Le compartiment à basse température est idéal pour la conservation des aliments surgelés pendant une période limitée (une semaine environ).

Réfrigérateur

Le comportement à basse température est idéal pour la conservation des aliments sur-gelés pendant une période moyenne (un mois environ).

Réfrigérateur

Le comportement à basse température est idéal pour la conservation des aliments surgelés pendant une période prolongée (trois mois environ), pour la conservation des crèmes glacées et des produits similaires.

Réfrigérateur - réfrigérateur/congélateur

Le symbole "4 étoiles" indique la possibilité de conserver à BASSE TEMPERATURE des produits surgelés pour une longue période, ainsi que la congélation de produits frais.

Pour la congélation, il est conseillé de positionner la manette du thermostat entre la position 3.5 et 4.5.

Dans le guide de congélation, vous trouverez plus de détails.

Reglage de la temperature

La température ambiante, la charge et la fréquence d'ouverture de la porte de l'appareil électroménager influencent la température interne. Quand on modifie le réglage, l'appareil peut ne pas démarrer immédiatement car il est en pause. Le réglage de la température se fait en agissant sur la manette du thermostat qui se trouve à l'intérieur ou à l'extérieur du réfrigérateur. Sur la position "0" - "1" le réfrigérateur ne fonctionne pas. "0" - "1" signifie arrêt.

Il est préférable de mettre le bouton du thermostat en position intermédiaire.

En tournant le bouton du thermostat dans le sens des aiguilles d'une montre, la température dans le réfrigerateur descend.

Si la température de votre pièce est élevée, le réfrigerateur fonctionne continuellement, ici pouvant occasionner la formation de givre. Dans ce cas, mettre le bouton du thermostat sur une position moins élevée.

Degivrage par bouton-poussoir

Pour les réfrigerateurs dont le dégivrage s'effectue par bouton-poussoir (push defrost), il faut effectuer cette opération importante chaque fois que le givre atteint dans le compartiment à basse température une épaisseur de 3-4 mm (le givre qui se forme sur les parois à cause de la condensation de l'air agit comme un isolant et diminue le rendement de l'appareil).

a) Enlever tous les aliments qui se trouvent dans le compartiment évaporateur et dans la cuvette en-dessous de l'évaporateur (si elle existe).

b) Placer le bac de récolte d'eau "D" (dans les modèles où il est prévu) en correspondance avec l'orifice de vidange de l'égoutoir (fig. 2) et placer ce dernier sur la position A (voir figure 3).

c) Appuyer sur le bouton-poussoir placé au centre de la manette du thermostat.

d) Quand tout le givre entourant l'évaporateur est fondu, enlever l'eau qui s'est formée dans la cuvette placée en-dessous de l'évaporateur.

À la fin de l'opération de dégivrage, le réfrigérateur reprendra automatiquement son fonctionnement.

Attention: ne jamais essayer de détacher le givre sur l'évaporateur en utilisant des outils coupants ou pointus en métal. Cette opération pourrait causer de graves dommages à l'appareil, dommages non couverts par la garantie.

Degivrage automatique

Le dégivrage automatique s'effectue pendant les temps de pause du compresseur. Au cours de ce cycle, les gouttes d'eau qui se forment par suite du givre qui fond se déposent dans le bac placé au-dessus du compresseur qui, par la chaleur, en provoque l'évaporation. Ne pas placer de denrées ou de récipients en contact avec la paroi arrière. Pour les compartiments de congélation agir comme suit:

a) 24 heures avant de dégivrer, faire tourner la manette du thermostat vers les positions

les plus froides ou brancher l'interrupteur de congélation rapide afin de donner aux alimentés la température la plus basse.

b) Envelopper les alimentés surgelés ou congelés dans du papier alimentaire et les placer dans le réfrigérateur ou dans un endroit frais. c) Placer le thermostat sur la position "0". d) Laisser la porte ouverte. e) Accélérer le dégivrage à l'aide de la spatule livrée avec l'appareil (ne pas utiliser de couteaux, de pointes aiguës ou de sources de chaleur).

Une fois le dégivrage effectué, nettoyer et sécher l'intérieur de l'appareil, remettre les accessoires (grilles, bacs pour les glaçons, etc.) et les aliments congelés et surgelés. Fermer la porte ou le couvercle. Laisser fonctionner l'appareil pendant 3 à 4 heures avec le thermostat sur la position de plus grand froid ou avec l'interrupteur de congélation rapide branché.

Reglage de l'egouttoir

Armoire de 250 et 300 litres : Pour une température externe supérieure à +25°C, nous conseillons de placer l’égouttoir selon la position B (fig. 5) pour maintenir plus froide la zone de conservation des aliments surgelés. Pour une température inférieure à +25°C, placer l’égouttoir selon la position C (fig. 6).

Entretien

Afin d'éviter la formation de mauvaises odeurs, nous conseillons de nettoyer périodiquement l'intérieur du réfrigérateur au moins deux ou trois fois par an.

a) Avant de procéder aux opérations de nettoyage ou d'entretien, débrancher l'appareil du réseau d'alimentation électrique en enlevant la fiche (il ne suffit pas de placer la poignée du thermostat sur "0" - "1"). b) Vider le réfrigerateur et enlever les cubes de glace. c) Attendre que tout le givre, formé sur l'évaporateur, soit fondu. d) Nettoyer l'intérieur du réfrigerateur en utilisant une solution d'eau tiède et de bicarbonate de soude ; rincer et sécher. ATTENTION ne jamais utiliser de produits détergents, abrasifs ou solvants. e) Remettre le réfrigérateur en fonctionnement au moins une heure avant d'y placer les aliments.

Lorsque l'appareil ne doit pas être utilisé pendant un certain temps, effectuer un nettoyage à fond et laisser l'appareil débranché avec sa porte ent'ouverte.

Assistance technique

En cas de pannes, adressez-vous à votre revendeur et exigez les pièces de rechange d'origine.

Si les conditions ci-dessus ne sont pas respectées, le fonctionnement de l'appareil peut être compromis.

Si le réfrigérateur ne fonctionne pas, ou si le fonctionnement est anormal, effectuer les contrôles suivants avant d'appeler le technicien.

1) Le courant arrive-t-il à la prise de branchement du réfrigérateur ? Essayer à l'aide d'une lampe. 2) La fiche de connexion est-elle débranchée ? L'introduire. 3) Le thermostat est-il sur la position "0" (arrêt) ? Tourner la poignée sur la position 3. 4) Y a-t-il du givre sur l'évaporateur ? (plus de 4 à 5 mm) ? Effectuer le dégivrage (voir "Dégivrage"). 5) Les aliments sont-ils bien placés à l'intérieur du réfrigerateur et laissent-ils une circulation suffisante d'air ? 6) La circulation de l'air du condensateur placé dérivé le réfrigérateur est-elle libre ? Éloigner l'appareil du mur.

Si le défaut persiste, adressez-vous à votre revendeur en communiquant le type du modèle que vous trouverez sur la plaquette placée à l’intérieur du réfrigerateur (ou sur le feuillet de garantie). A l’aide de ces informations, vous obtiendrez une intervention plus rapide et plus appropriée.

Reversibilite du SENS d'ouverture de la porte et du VOLET evapora-teur des armoires pour les modeles a PORTES reversibles

Outillage nécessaire:

• clé à tube 8
• tournevis cruciforme
• tournevis

Inversion de la porte du réfrigérateur (fig. 7 armoires - fig. 7A tables)

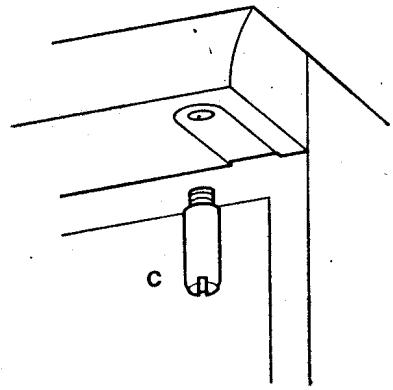

1) Coucher le réfrigérateur, ou l'incliner car il faudra agir sur la partie inférieure de l'appareil pour enlever la charnière inférieure. 2) En dévissant les vis A (voir la figure), enlever la charnière inférieure et ses rondelles. 3) Enlever la porte et son arrêt. 4) Enlever la membrane en plastique qui couvre la charnière supérieure gauche. 5) Dévisser le pivot C de la charnière supérieure droite et le remonter à gauche. 6) Remonter la porte en agissant en sens inverse (3-2); ne pas oublier de remonter également les rondelles servant d'entretoise entre la porte et la charnière. 7) Déplacer la poignée du côté gauche au côté droit en agissant sur les vis correspondantes (seulement armoires). 8) Remettre l'appareil en position verticale.

Inversion de volet évaporateur (Fig. 8)

1) Enlever le volet de son emplacement en appuyant dans le sens de la flèche A et en le faisant pivoter selon l'indication de la flèche B. 2) Remonter le volet en le faisant pivoter de C et en introduisant le pivot C dans son emplacement. Pour le pivot inférieur agir en sens inverse à partir du point 1).

Si l'éclairage intérieur du réfrigérateur NE fonctionne plus, process de la façon suivante:

• Débrancher l'appareil en retirant la prise.
• Retirer le couvercle de protection en le déboitant des supports qui le maintiennent en place:
• dans les modèles avec plafonniers, tirer vers l'avant et vers le bas,
• dans les modèles avec porte-lampe appliqué sur la paroi latérale, appuyer sur la partie inférieure et tirer vers le haut.
• Dévisserez l'ampoule défectueuse et la replacer par une du même type.
• Replacer le couvercle de protection.
• Rebrancher l'appareil électriquement.

Fig. 1

Fig. 2

Fig. 7

Fig. 7A

Fig. 3

Fig. 5

Fig. 6

Fig. 8
