CPL 350 VZX - Appareils électroménagers encastrables CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur encastrable
Marque	CANDY
Modèle	CPL 350 VZX
Classe climatique	N (de +16°C à +32°C), ST (de +16°C à +38°C), T (de +18°C à +43°C)
Type de dégivrage	Automatique ou par bouton-poussoir selon modèle
Nombre d'étoiles du congélateur	4 étoiles (congélation et conservation longue durée)
Réversibilité des portes	Oui, pour réfrigérateur à 1 ou 2 portes et combiné
Alimentation électrique	220-240 V, 50 Hz
Fluide frigorigène	R134a ou R600a (Isobutane)
Installation	Encastrable dans une colonne
Dimensions de la niche d'encastrement	Voir notice (fig. 14/15) selon modèle
Couplage des portes de colonne	Oui, avec glissière et dispositif d'entraînement
Réglage de température	Manette thermostat de 0 (arrêt) à position maximale
Dégivrage manuel	Par bouton-poussoir ou automatique selon modèle
Entretien intérieur	Nettoyer avec eau tiède et bicarbonate de soude
Éclairage intérieur	Ampoule remplaçable (même type)
Sécurité	Mise à la terre obligatoire ; ne pas utiliser d'objets tranchants
Pièces de rechange	Pièces d'origine recommandées
Garantie	Non respect des instructions peut annuler la garantie

FOIRE AUX QUESTIONS - CPL 350 VZX CANDY

Comment inverser le sens d'ouverture de la porte du réfrigérateur ?

Pour inverser la porte, commencez par coucher l'appareil ou l'incliner à 45°. Dévissez les vis de la charnière inférieure et retirez-la avec ses rondelles. Enlevez la porte et son arrêt. Retirez la membrane en plastique de la charnière supérieure gauche. Dévisser le pivot de la charnière supérieure droite et remontez-le à gauche. Remontez la porte en sens inverse, en replaçant les rondelles d'entretoise. Si applicable, déplacez la poignée de gauche à droite. Référez-vous aux figures 7 et 7A de la notice pour plus de détails.

Comment installer l'appareil dans une colonne ?

Assurez-vous que la niche d'encastrement respecte les dimensions indiquées fig. 14/15. Fixez le joint fourni sur le côté opposé à la charnière. Introduisez l'appareil dans la colonne et accostez-le du côté opposé aux charnières, jusqu'à ce que l'équerre supérieure touche le meuble à 45 mm de hauteur. Bloquez l'appareil en haut et en bas avec les vis fournies, puis enclenchez la grille d'aération. Si des équerres latérales sont présentes, ajustez-les selon la fig. 8. Veillez à ce que la circulation d'air soit libre.

Comment coupler les portes de la colonne et de l'appareil ?

Fixez la glissière fournie sur la porte du meuble à la hauteur souhaitée, à environ 20 mm du bord externe. Ouvrez les portes du meuble et du réfrigérateur, puis positionnez le dispositif d'entraînement à encastrement sur la glissière. Maintenez le dispositif contre la porte du réfrigérateur, marquez les points de fixation, percez des trous de Ø 2,5 mm et vissez. Les boutonnières du dispositif facilitent le couplage.

Comment régler la température du réfrigérateur ?

La température se règle en tournant la manette du thermostat. Sur la position '0' ou '1', l'appareil est arrêté. Une position intermédiaire est recommandée pour un usage normal. Tournez dans le sens des aiguilles d'une montre pour abaisser la température. En cas de température ambiante élevée, placez le thermostat sur une position moins élevée pour éviter une formation excessive de givre. La température interne dépend aussi de la charge et de la fréquence d'ouverture de la porte.

Comment effectuer le dégivrage manuel (par bouton-poussoir) ?

Lorsque le givre atteint 3-4 mm d'épaisseur, retirez tous les aliments du compartiment évaporateur. Placez le bac de récolte d'eau sous l'orifice de vidange et mettez l'égouttoir en position A. Appuyez sur le bouton-poussoir central de la manette du thermostat. Une fois le givre fondu, enlevez l'eau du bac. Le réfrigérateur reprendra automatiquement son fonctionnement. N'utilisez jamais d'objets tranchants pour gratter le givre.

Que faire si l'éclairage intérieur ne fonctionne plus ?

Débranchez l'appareil. Retirez le couvercle de protection de l'ampoule : tirez vers l'avant et vers le bas pour les modèles avec plafonnier, ou appuyez sur la partie inférieure et tirez vers le haut pour les modèles latéraux. Dévisser l'ampoule défectueuse et remplacez-la par une du même type. Replacez le couvercle et rebranchez l'appareil. Vérifiez que l'ampoule est de puissance identique.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil et videz-le. Attendez que le givre éventuel soit fondu. Nettoyez l'intérieur avec une solution d'eau tiède et de bicarbonate de soude. Rincez et séchez soigneusement. N'utilisez jamais de produits détergents, abrasifs ou solvants. Laissez l'appareil fonctionner au moins une heure avant de remettre les aliments.

Quelle est la classe climatique de l'appareil et que signifie-t-elle ?

L'appareil peut appartenir à trois classes climatiques : N (température ambiante de +16°C à +32°C), ST (+16°C à +38°C) et T (+18°C à +43°C). Respectez la classe indiquée sur la plaquette pour garantir un fonctionnement correct. Évitez d'installer l'appareil dans un local où la température est longtemps inférieure à +16°C ou supérieure à +43°C.

Que faire en cas de panne ou de dysfonctionnement ?

Avant d'appeler le technicien, vérifiez : 1) que la prise est alimentée, 2) que la fiche est bien branchée, 3) que le thermostat n'est pas sur '0', 4) que l'évaporateur n'est pas trop givré (dégivrez si nécessaire), 5) que les aliments ne bloquent pas la circulation d'air, 6) que la ventilation arrière est libre. Si le problème persiste, contactez votre revendeur en indiquant le modèle (sur la plaquette intérieure). Exigez des pièces de rechange d'origine.

Quelles précautions pour un fonctionnement correct de l'appareil encastré ?

Assurez-vous que la circulation d'air est libre autour du condenseur (partie arrière). Prévoyez des fentes au fond de la colonne et une bouche d'évacuation d'au moins 150 cm². Si la colonne touche le plafond, ménagez un espace. Évitez les températures ambiantes extrêmes. Une installation non conforme peut entraîner un mauvais fonctionnement et annuler la garantie.

MODE D'EMPLOI CPL 350 VZX CANDY

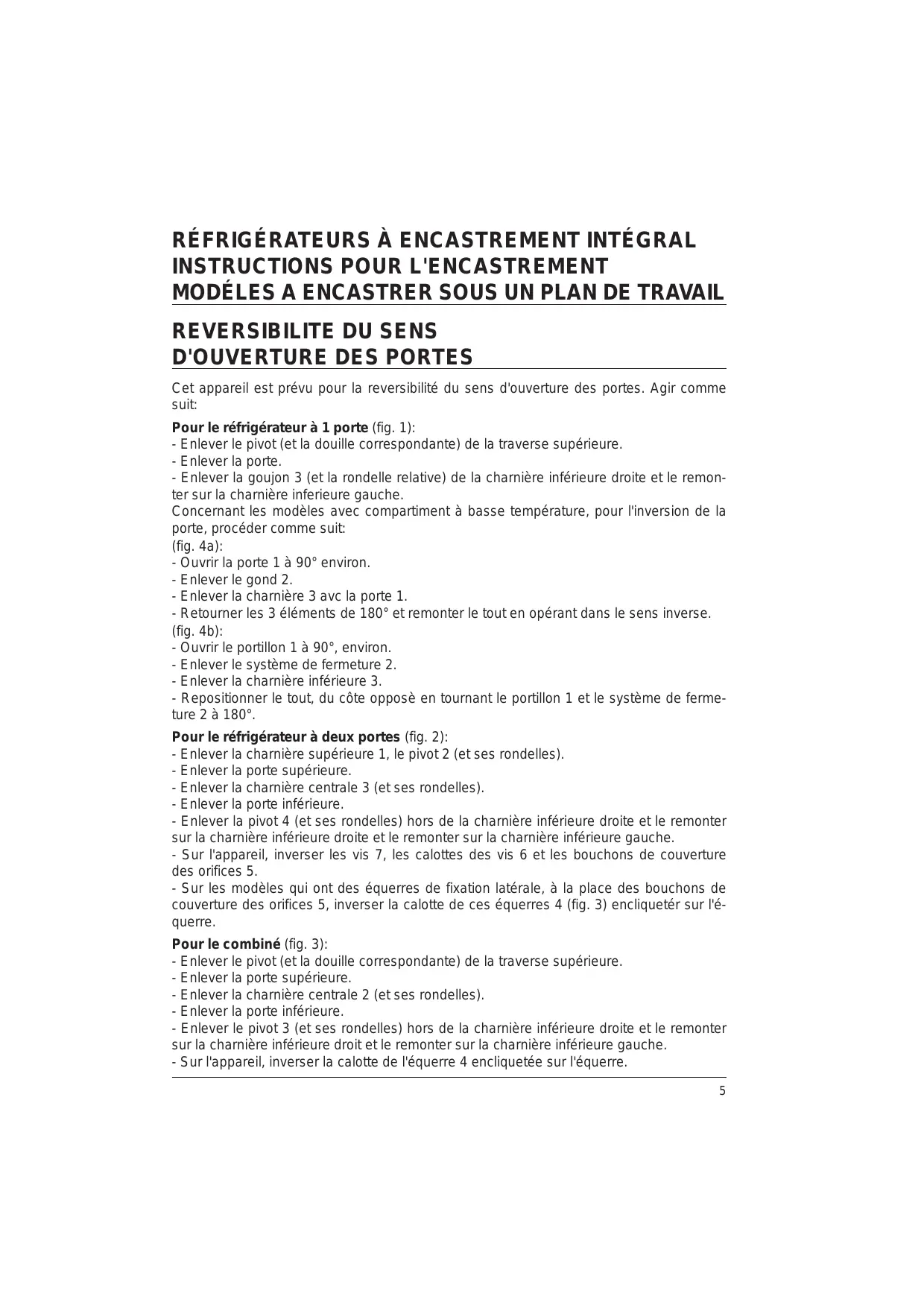

Cet apparéil est prévu pour la reversibilité du sens d'ouverture des portes. Agir comme suit:

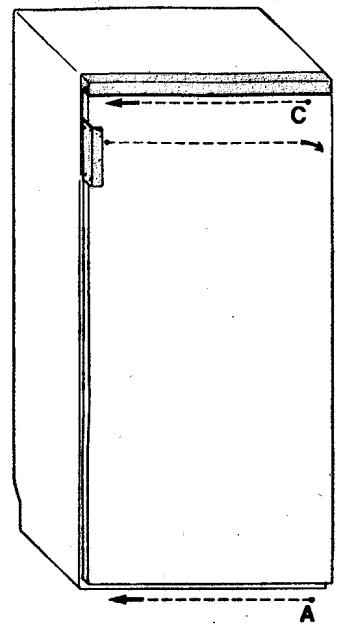

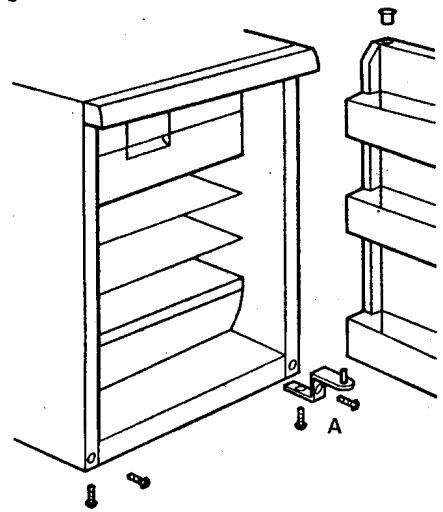

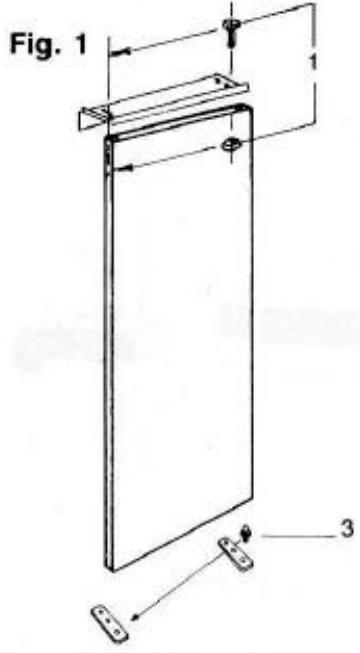

Pour le réfrigérateur à 1 porte (fig. 1):

• Enlever le pivot (et la douille correspondante) de la traverse supérieure.
• Enlever la porte.
• Enlever la goujon 3 (et la rondelle relative) de la charnière inférieure droite et le remonter sur la charnière inférieure gauche.

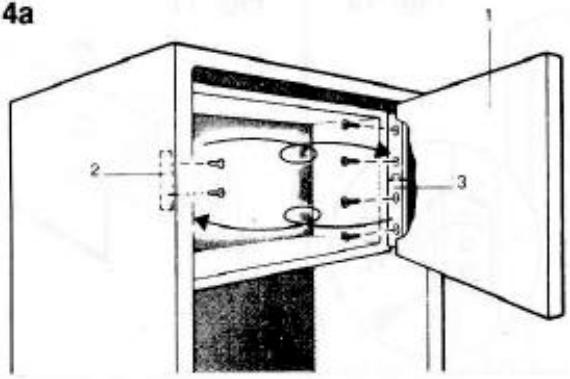

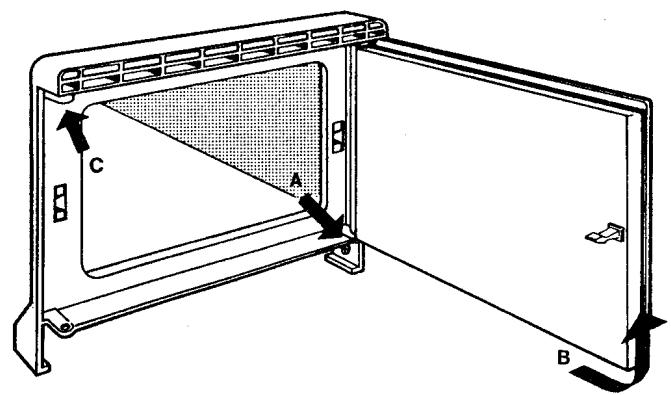

Concernant les modèles avec compartmenté à basse température, pour l'inversion de la porte, procédér comme suit: (fig. 4a):

• Ouvrir la porte 1 à 90^ environ.
• Enlever le gond 2.
• Enlever la charnière 3 avec la porte 1.
• Retourner les 3 éléments de 180^ et remonter le tout en opérant dans le sens inverse. (fig. 4b):

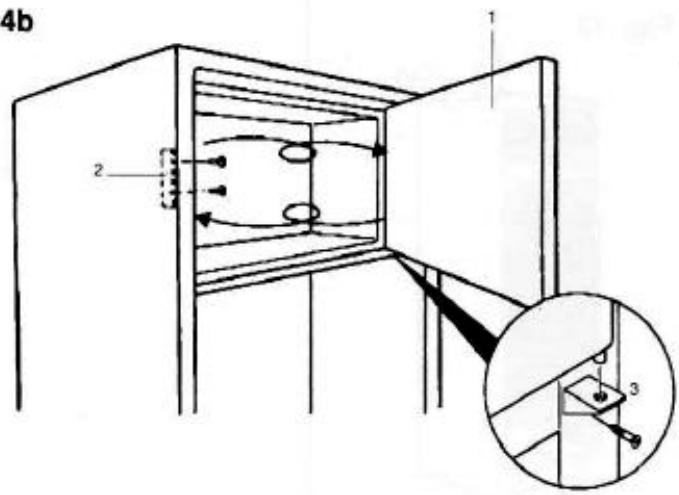

• Ouvrir le portillon 1 à 90^ , environ.
• Enlever le système de fermeture 2.
• Enlever la charnière inférieure 3.
• Repositionner le tout, du côte opposé en tournant le portillon 1 et le système de fermeture 2 à 180^ .

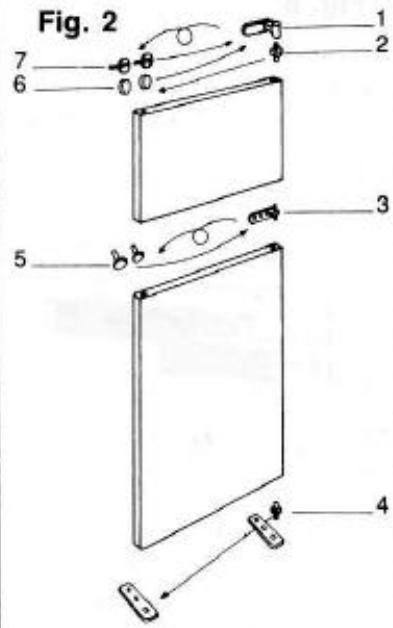

Pour le réfrigérateur à deux portes (fig. 2):

• Enlever la charnière supérieure 1, le pivot 2 (et ses rondelles).
• Enlever la porte supérieure.
• Enlever la charnière centrale 3 (et ses rondelles).
• Enlever la porte inférieure.
• Enlever la pivot 4 (et ses rondelles) hors de la charnière inférieure droite et le remonter sur la charnière inférieure droite et le remonter sur la charnière inférieure gauche.
• Sur l'appareil, inverser les vis 7, les calottes des vis 6 et les bouchons de couverture des orifices 5.
• Sur les modèles qui ont des équères de fixation latérale, à la place des bouchons de couverture des orifices 5, inverser la calotte de ces équères 4 (fig. 3) encliquétér sur l'équerre.

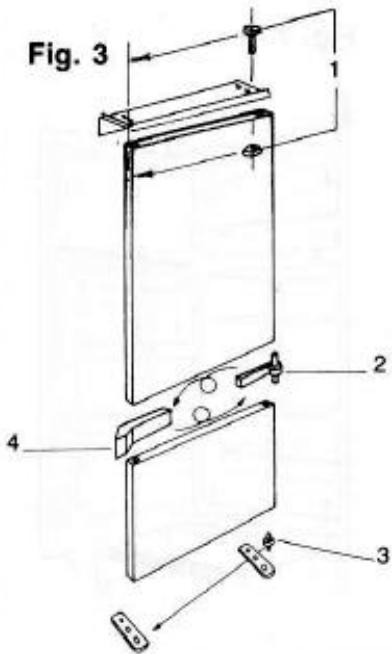

Pour le combiné (fig. 3):

• Enlever le pivot (et la douille correspondante) de la traverse supérieure.
• Enlever la porte supérieure.
• Enlever la charnière centrale 2 (et ses rondelles).
• Enlever la porte inférieure.
• Enlever le pivot 3 (et ses rondelles) hors de la charnière inférieure droite et le remonter sur la charnière inférieure droit et le remonter sur la charnière inférieure gauche.
• Sur l'appareil, invser la calotte de I'équerre 4 encliquetée sur I'équerre.

INSTALLATION DE L'APPAREIL DANS LA COLONNE

Armoires, double porte et combinés.

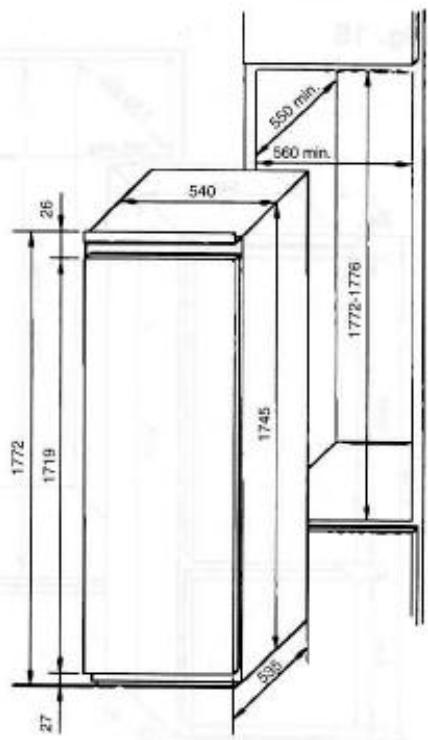

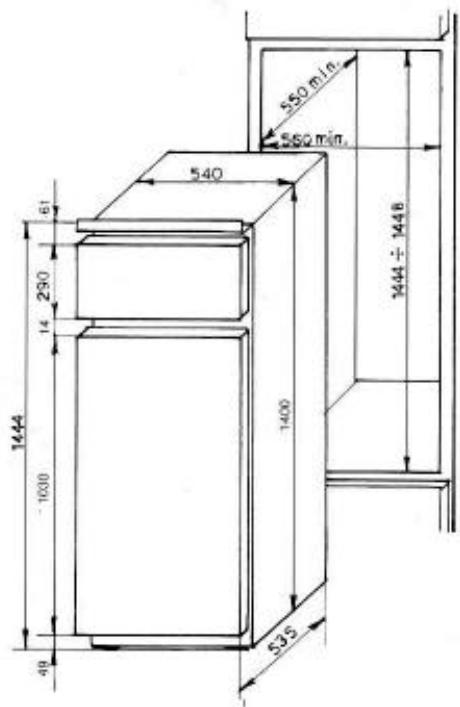

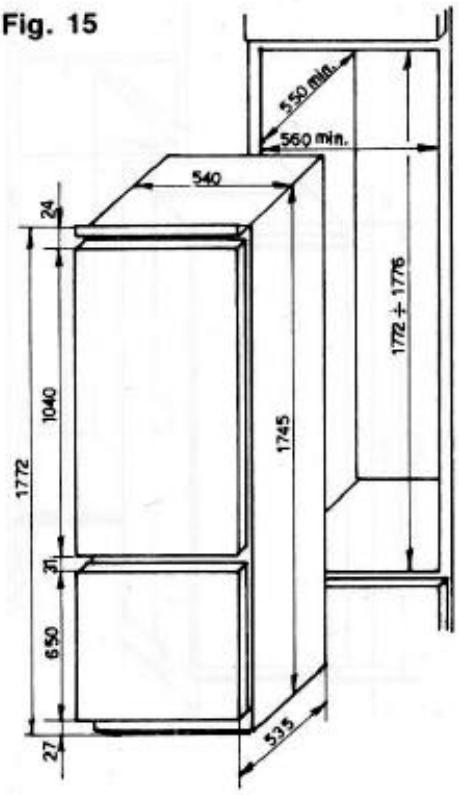

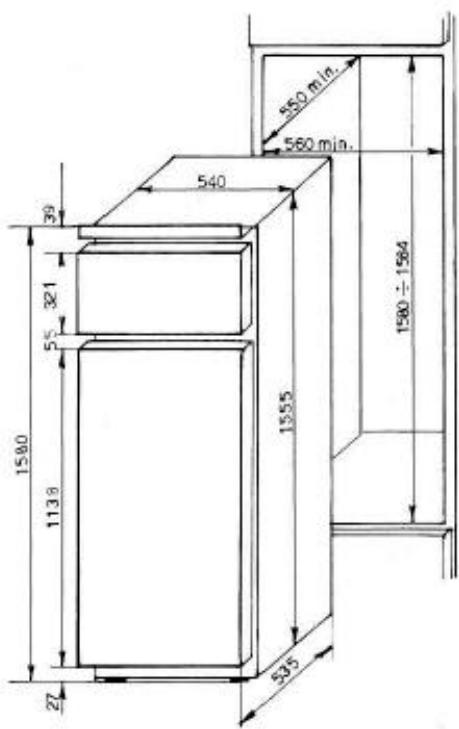

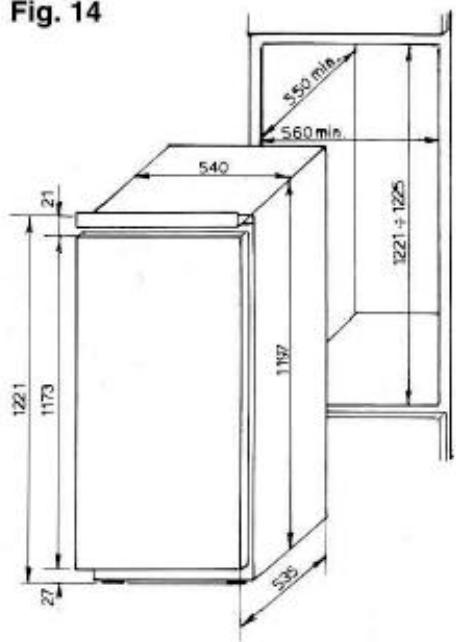

La niche d'encastrement dans la colonne doit avoir les dimensions indiquées fig. 14/15.

Pour introuuire l'appareil agir de la façon suivante:

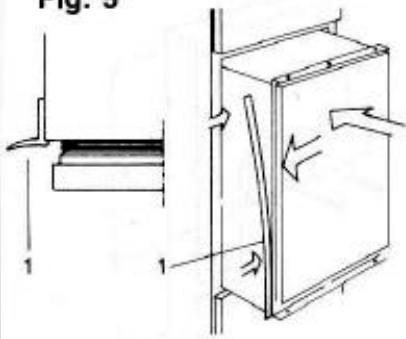

• Fixer le joint 1 livre avec l'appareil, sur le côte opposé à la charnière (fig. 5).
• Introduire l'appareil dans la colonne et l'accoster au côte opposé à celui où sont appliquées les charnières en le faisant reculer jusqu'à ce que léquerre supérieure 1 touche le meuble à 45 mm. de hauteur (fig. 6).

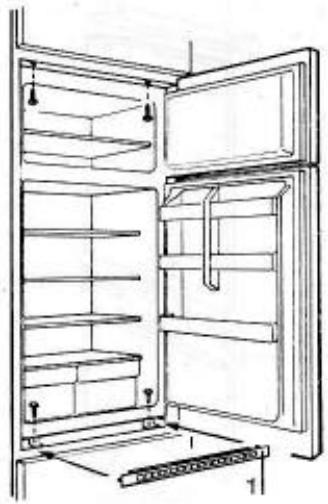

• Bloquer l'appareil dans les parties supérieur et inférieure avec les vis se trouvant dans le sachet des accessoires puis appliquer par enclenchement la petite grille d'aération 1 (fig. 7). Si l'appareil esti muni d'équres de fixation latérale, agir comme suit (fig. 8).
• Côte charnière centrale: desserrer les vis de fixation de la charnière 1 et approcher l'équre 3 de la colonne.
• Côté opposé à la charnière centrale: enlever la calotte de l'équerre 2 et approcher l'équerre de la colonne.
• Visser les équerres à la colonne à l'aide des vis contenues dans le sachet des accessoires et serrer les vis desserrées précédemment.
• Remonter la calotte de l'équerre.

COUPLAGE DES PORTES DE LA COLONNE ET DE L'APPAREIL

L'appareil est muni de dispositifs pour le couplage de ses portes aux portes de la colonne (glissière). Pour l'application des glissières agir de la façon suivante:

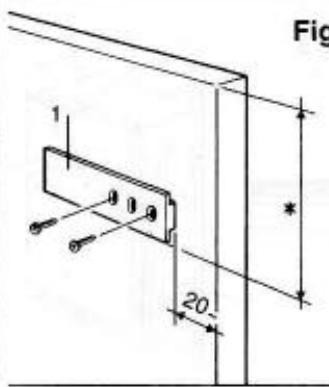

• (Fig. 9) Fixer la glissière 1 à la porte du meuble à la hauteur souhaitée et à environ 20~mm . du niveau externe de la porte.

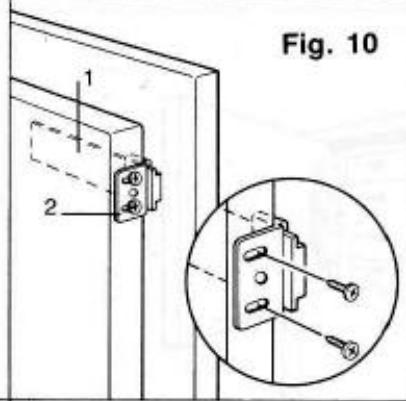

• (Fig. 10) Ouvrir les portes du meuble et du réfrigérateur puis positionner le dispositif d'entrainment à encastrement sur la glissière 1.
• Tenir le dispositif d'entrainement 2 contre la porte du réfrigérateur.
• Marquer les points de fixation pour les vis et faire des trous avec une pointe diam. 2,5.
• Les boutonnieres du dispositif d'entrainment 2 facilitent le couplage des parois.
• Les dispositif d'entrainement à glissière doivent être appliqués sur la porte de l'appareil en correspondence des poignées des portes de la colonne.

Sur les modèles pourvus de poignée supplémentaire pour l'ouverture du portillon, agir comme suit (fig. 11):

• Placer le petite piugnée 1 sur le porillon. Percer un trou en correspondance de celui qui se trouve sur la poigrée.
• Visser dans le trou la vis contentue dans le sachet des accessoires.

PRECAUTIONS POUR UN FONCTIONNEMENT CORRECT

Pour le fonctionnement parfait du groupe refrigerant, il est indispensable qu'il soit consenti une circulation d'air parfaite de façon à refroidir le condensateur, à savoir la partie arrrière de l'appareil.

ARMOIREs, DOUBLE PORTE ET COMBINÉS

Pour permettre le passage de l'air, il faut prévoir des fentes sur le fond de la colonne (fig. 13).

Pour la sortie de l'air, la colonne doit avoir une bouche d'event d'au moins 150~cm^2 dont l'ouverture, vers le haut, doit être libre.

Si la colonne arrive jusqu'au plafond, il faudra prévoir une ouverture entre elle et le plafond (fig. 13).

Eviter l'installation dans un local où la températur est pendant longtemps inférieure à +16^ , ou supérieure à +32^ .

ATTENTION

Si le montage n'est pas conforme à ces instructions, le constructeur ne sera pas responsable en cas de mauvais fonctionnement de l'appareil et sera dégagé de toutes obligations de garantie.

(Réfrigerateurs et congélateurs à encastrement intégral).

La colonne contenant l'appareil doit être appuyée contre le mur de façon à empêcher l'accès ou comprésseur.

Fig. 4a

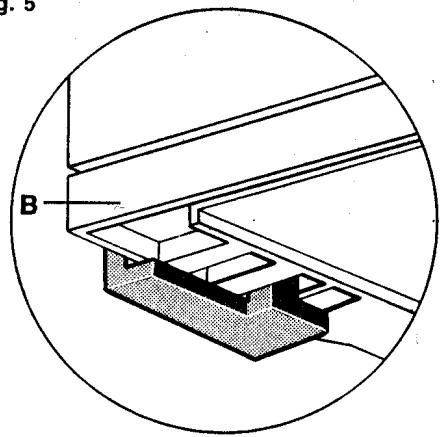

Fig. 5

Fig. 4b
Fig. 6

Fig. 7
Fig. 8

Fig. 9

Fig. 11

Fig. 13

Fig. 14

Fig. 15

1

ARMADIETAVOLI
F ARMOIRES ET TABLE TOP
KÜHL-GEFRIER-GERÄTE UND TISCHKÜHLSCHRÄNKE
SINGLE DOORS AND TABLE TOP
NL KOELKASTEN
E FRIGORIFICOS DE 1 PUERTA Y BAJO MARMOL
FRIGORIFICOS DE UMA PORTA
GR MONONOPTA Y EIA

Italiano	pag.	3 - 7
François	page	8 - 12
Deutsch	Seite	13 - 17
English	page	18 - 22
Nederland	pag.	23 - 26
Espanol	pag.	27 - 31
Portugues	pag.	32 - 36
ENVVIKA	05-15-37-42

PARTIE GENERALE

1) Lire attentivement les instructions contenues dans ce livre car elles vous donnent d'importantes indications au sujet de la sécurité, de l'emploi, de l'entretien et de l'installation.

Conserver soigneusement ce livre qui pourrait vous aider par la suite.

2) ÀpRES avoir déballé l'appareil, vérifiez son bon état. Signalez toute anomalie à votre revendeur.

Cet appeareil ne doit être destiné qu'à l'emploi pour lequel il a été construit, c'est-à-dire pour la conservation des alimentés.

Tout autre employe est abusif, donc dangereux.

Le constructeur ne peut être retenu responsable de dommages évientuèlement causés par un employe abusif, erroné et déraisonnable.

Déclaration de conformité: cet appeareil est, dans ses parties destinées à entraire en contact avec des substances alimentaires, conforme à la prescription de la Dir. EEC 89/109.

Cet apparel est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives.

UTILISATION DU REFRIGERATEUR

Branchement électrique

Ce réfrigérateur est conçu pour fonctionner selon la tension nominale de courant indiquée sur la plaquette à l'intérieur de l'appareil. Les écarts de tension ne doivent pas dépasser, en plus ou en moins, 10% de la tension nominale.

Avant de brancher l'appareil, vérifie que les données techniques de la plaquette, se trouvant à l'intérieur de l'appareil correspondant à celles du réseau de distribution électrique.

En cas d'incompatibilité entre la prise et la fiche de l'appareil, faire remplacer la prise par un technicien qualifié qui contrôle égardless que la section des cables de la prise corresponde à la puissance absorbée par l'appareil.

Nous déconseillons vivement l'emploi d'adaptateur de prises à fiches multiples et/ou de rallonges. La prise d'alimentation du réfrigérateur doit avoir une excellente mise à la terre. Il faut absolument vérifier ce dispositif de sécurité et, en cas de doute, faire contrôle l'installation par un technicien qualifié. Le constructeur n'est absolument pas responsable des dommages eventuels causés par l'absence de mise à la terre de l'équipement.

INSTALLATION

En cas de modèle dont les pieds ne sont pas montés, visser ces derniers dans les trouss filetés situés en-dessous du réfrigerateur. Les deux pieds avant doivent être légrement dévissés afin de laisser au réfrigerateur une faible inclinaison en arrêté.

Le cas échéant, appliquer les entreprises (fig. 1) pour obtenir une circulation parfaite de l'air sur la paroi arrrière: faire attention à ne pas boucher les fentes de ventilation ou d'abattage de la chaleur en laissant un espace d'au moins 5 cm entre le condenseur et le mur.

Eviter d'insteller le réfrigérateur pres d'une source de chaleur.

Une mauvaise installation peut cause des dommages aux personnes, aux animaux et aux choses et le constructeur ne peut en être retenu responsable.

LIMITES DU FONCTIONNEMENT

Pour un bonemploi du réfrigerateur on conseille de bien respecter les températures du milieu prévues par la classe climatique d'appartenance de l'appareil:

Classe N de +16^ a +32^

Classe ST de +16^ a +38^

Classe T de +18^ a +43^

CONSEILS POUR LE CONTROLE DE LA TEMPERATURE ET POUR LE RESPECT DES RÉGLES D'HYGIÉNE ALIMENTAIRE

Une bonne utilisation du réfrigérateur et le respect des règles hygieniques alimentaires contribuient de façon significative à une meilleure conservation des-aliments.

Contrôle de la température

Placer les alimentes les plus délicats dans la zone la plus froide de l'appareil: en général, laasse au-dessus des tiroirs à fruits et à légumes dans les réfrigerateurs traditionnels: en haut, dans le cas des apparciels "no-frost".

Les alimentes cuits doivent être mis dans des recipients hermétiques, laisser refroidir puis placer dans la zone centrale du réfrigérateur.

Les fruits et les légumes doivent être placés dans les recipients prévus à cet effet dans la partieasse du réfrigérateur.

Respect des régles d'hygiène alimentaire

Eliminer les enveloppes d'emballage avant demettre les aliments à l'intérieur du réfrigérateur.

Emballer les alimentés frais: de cette façon, ils se conservent plus longtemps et on évite qu'ils se contaminant mutuellesment.

Disposer les alimentés de façon que l'air puisse circuler librement à l'intérieur du réfrigérateur.

Nettoyer fréquement l'intérieur du réfrigerateur en utilisant des détergents délicats mais qui ont un pouvoir bactericide certain.

INFORMATIONS POUR L'ENVIRONNEMENT

Emballage,traitement des déchets

Après avoir déballé l'appareil, ne pas jeter l'emballage à la poubelle mais trier les diffé-rents matérieliaux ( comme le polystyrene, le carton, etc...) selon les prescription locales pour l'élimination des ordures et selon les normes en vigueur.

Attention

Cet apparéil est produit sans utiliser de CFC; le circuit réfrigérant contient un fluide HFC R 134 a, ou du gaz Isobutane R 600 a. Pour cela, voir la plaquette d'immatriculation de l' apparéil.

Pour les opérations de nettoyage, n'utiliser aucun outil ou méthode autre que ce qui est décrit dans le chapitre s'y rapportant pour éviter d'endommager l'appareil.

Pour les appareils à l'isobutane (R 600 a)

L'isobutane est un gaz naturel qui n'a aucun effet sur l'environnement mais qui est inflammable. Il est donc indispensable de s'assurer que:

• l'installation de l'appareil se fait dans locaux ayant un volume libre de plus de 3 mètres cube;
• les ouvertures de ventilation de l'appareil sont maintainues libres et propres;
• le circuit réfrigérant de l'appareil n'est pas endommagé, que ce soit intérieurement (en utilisant des objets coupants ou pointus de façon incorrecte) ou extérieurment (opérations incorrectes en cours de nettoyage du circuit condensateur).

Au terme de la durée de vie de l'appareil, celui-ci devra être mis en condition de sécurité avant de l'envoyer à la décharge. Pour cela, s'adresser à votre vendeur ou à l'administration locale chargée de cela.

EXPLICATION DES SYMBOLES

Réfrigerateur

Le compartment à basse température est idéal pour la conservation des alimentés sur-gelés pendant une période limitée (une semaine environ).

Réfrigérateur \*\*

Le comportement à basse température est idéal pour la conservation des alimentés surgelés pendant une période moyenne (un mois environ).

Réfrigerateur

Le comportement à basse température est idéal pour la conservation des alimentés surgelés pendant une période prolongée (trois mois environ), pour la conservation des cremes glacées et des produits similaires.

Réfrigerateur - Réfrigerateur/congélateur

Le symbole "4 étoiles" indique la possibilité de conserver à basse température des produits surgelés pour une longue période, ainsi que la congélation de produits frais.

Pour la congélation, il est conseilé de positionner la manette du thermostat entre la position 3.5 et 4.5.

Dans le guide de congélation, vous trouvrez plus de détails.

REGLAGE DE LA TEMPERATURE

La température ambiente, la charge et la fréquence d'ouverture de la porte de l'appareil électro-menager, influencent la température interne. Quand on modifie le réglage, l'appareil peut ne pas démarrer immidiatement car il est en pause. Le réglage de la température se fait en agissant sur la manette du thermostat qui se trouve à l'intérieur ou à l'extérieur du réfrigérateur. Sur la position "0" - "1" le réfrigerateur ne fonctionné pas "0" - "1" signifie arrêt.

Il est préférible demettre le bouton du thermostat en position intermédiaire.

En tournant le bouton du thermostat dans le sens des aiguilles d'une montre, la température dans le réfrigerateur descend.

Si la température de votre piece est élevé, le réfrigerateur fonctionne continulement, ici pouvant occasionner la formation de givre. Dans ce cas,mettre le bouton du thermostat sur une position moins élevée.

DEGIVRAGE PAR BOUTON-POUSSOIR

Pour les réfrigerateurs dont le dégivrage s'effectue par bouton-poussoir (push defrost), il faut effectuer cette opération importante chaque fois que le givre atteint dans le compartment à basse température une épaissur de 3-4 mm (le givre qui se forme sur le parois à cause de la condensation de l'air agit comme un isolant et diminue le rendement de l'appareil).

a) Enlever tous les alimentents qui se trouvent dans le compartmenté evaporateur et dans la cuvette en-dessous de l'évaporateur (si elle existe).

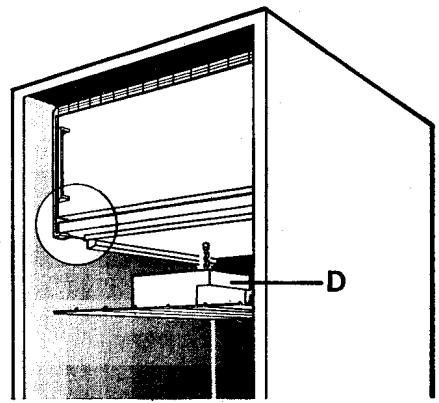

b) Placer le bac de récolte d'eau "D" (dans les modèles où il est prévu) en correspondance avec l'orifice de vidange de l'égoutoir (fig. 2) et placer ce dernier sur la position A (voir figure 3).

c) Appuyer sur le bouton-poussoir placé au centre de la manette du thermostat.

d) Quand tout le givre entourant l'évaporateur est fondu, enlever l'eau qui s'est formée dans la cuvette placée en-dessous de l'évaporateur.

A la fin de l'opération de dégivrage, le réfrigérateur reprendra automatiquement son fonctionnement.

Attention: ne jamais essayer de détacher le givre sur l'évaporateur en utilisant des outils coupants ou pointus en métal. Cette opération pourrait causeur de graves dommages à l'appareil, dommages non couverts par la garantie.

DEGIVRAGE AUTOMATIQUE

Le dégivrage automatique s'effectue pendant les temps de pause du compresseur. Au cours de ce cycle, les gouttes d'eau qui se forment par suite di givre qui fond, se déposent dans le bac placé au dessus du compresseur qui, par la chaleur, en provoque l'évaporation. Ne pas placer de denrées ou de recipients en contact avec la paroi arrière. Pour les compartments de congélation agir comme suit:

a) 24 heures avant de dégivrer, faire tournier la manette du thermostat vers les positions

les plus froides ou brancher l'interrupteur de congélation rapide afin de donner aux alimentés la température la plus)basse.

b) Envelopper les alimentés surgelés ou congeles dans du papier alimentaire et les placer dans le réfrigérateur ou dans un endroit frais.
c) Placer le thermostat sur la position "0".
d) Laisser la porte ouverte.
e) Accélérer le dégivrage à l'aide de la spatule livrée avec l'appareil (ne pas utiliser de couteaux, de pointes aigués ou de sources de chaleur).

Une fois le dégivrage effectué, nettoyer et secher l'intérieur de l'appareil, remettre les accessoires (grilles, bacs pour les glaçons, etc.) et les alimentés congelés et surgelés. Fermer la porte ou le couvercle. Laisser fonctionner l'appareil pendant 3 à 4 heures avec le thermostat sur la position de plus grand froid ou avec l'interrupteur de congélation rapide branché.

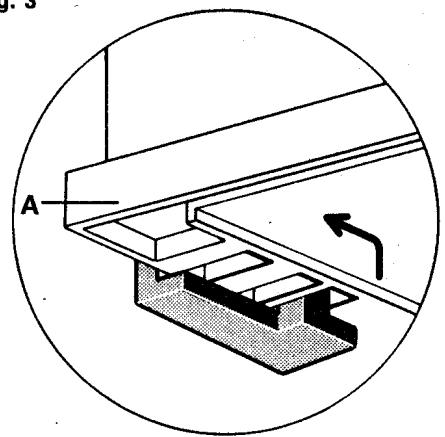

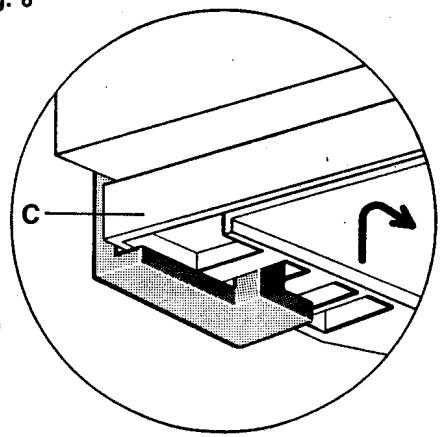

REGLAGE DE L'EGOUTTOIR

Armoire de 250 et 300 litres: Pour une température externe supérieure à +25^ , nous conseillons de placer l'égoutoir selon la position B (fig. 5) pour maintainir plus froide la zone de conservation des alimentés surgelés. Pour une température inférieure à +25^ , placer l'égoutoir selon la position C (fig. 6).

ENTRETIEN

Afin d'éviter la formation de mauvaises odeurs, nous conseillons de nettoyer périodiquement l'intérieur du réfrigérateur au moins deux ou trois fois par an.

a) Avant de procéder aux opérations de nettoyage ou d'entretien, débrancher l'appareil du réseau d'alimentation électrique en enlevant la fiche (il ne suffit pas de placer la poignée du thermostat sur "0" - "1").
b) Vider le réfrigerateur et enlever les cubes de glace.
c) Attendre que tout le givre, formé sur l'évaporateur, soit fondu.
d) Nettoyer l'intérieur du réfrigerateur en utilisant une solution d'eau tiède et de bicarbonate de soude; rincer et secher. ATTENTION ne jamais utiliser de produits détergents, abrasifs ou solvants.
e) Remetre le réfrigérateur en fonctionnement au moins une heures avant d'y placer les alimentents.

Lorsque l'appareil, ne doit pas etre utilisependant un certain temps, effectuer un nettoyage à fond et laisser l'appareil débranché avec sa porte entr'ouverte.

ASSISTANCE TECHNIQUE

En cas de péparations, adressez-vous à votre revendeur et exiger les pieces de rechange d'origine.

Si les conditions ci-dessus ne sont pas respectées, le fonctionnement de l'appareil peut être compromises.

Si le réfrigerateur ne fonctionne pas, ou si le fonctionnement est anormal, effectuer les contrôles suivants avant d'appeler le technicien.

1) Le courant arrive-t-il à la prise de branchement du réfrigérateur? Essayer à l'aide d'une lampe.
2) La fiche de connexion est-elle débranchée? L'indroduire.
3) Le thermostat est-il sur la position "0" (arret)? Tournier la poignée sur la position 3.
4) Y-a-t-il du givre sur l'évaporateur? (plus de 4 à 5 mm)? Effectuer le dégivrage (voir "Dégivrage").
5) Les alimentés sont-ils-bien places à l'intérieur du réfrigerateur et laissent-ils une circulation suffisante d'air?
6) La circulation de l'air du condensateur place derrière le réfrigérateur est-elle libre? Eloi-gner l'appareil du mur.

Si le défaut persiste, adressez-vous à votre revendeur en communiquant le type du modele que vous trouverez sur la plaquette place à l'intérieur du réfrigerateur (ou sur le feuillet de garantie). A l'aide de ces informations vous obtiendrez une intervention plus rapide et plus appropriée.

REVERSIBILITE DU SENS D'OUVERTURE DE LA PORTE ET DU VOLET EVAPORA-TEUR DES ARMOIRES POUR LES MODELES A PORTES REVERSIBLES

Outillage nécessaire:

• clé à tube 8
• tournevis cruciforme
• tournevis

Inversion de la porte du réfrigérateur (fig. 7 armoires - fig. 7A tables)

1) Coucher le réfrigérateur, ou l'incliner de 45^ car il faudra agir sur la partie inférieure de l'appareil pour enlever la charnière inférieure.
2) En devissant les vis A (voir la figure), enlever la charnière inférieure et ses rondelles.
3) Enlever la porte et son arrêt.
4) Enlever la membrane en plastique qui couvre la charnière supérieure gauche.

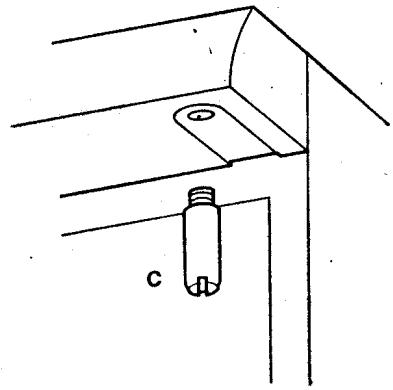

5) Dévisser le pivot C de la charnière supérieure droite et le remonter à gauche.
6) Remonter la porte en agissant en sens inverse (3-2); ne pas oublier de remonter également les rondelles servant d'entretoise entre la porte et la charnière.
7) Déplacer la poignée du côte gauche au côte droit en agissant sur les vis correspondantes (seulement armoires).
8) Remetre l'appareil en position verticale.

Inversion de volet evaporateur (Fig. 8)

1) Enlever le volet de son emplacement en appuyant dans le sens de la flèche A et en le faisant pivoter selon l'indication de la flèche B.
2) Remonter le volet en le faisant pivoter de 180^ C et en indroduisant le pivot C dans son emplacement. Pour le pivot inférieur agir en sens inverse a partir du point 1).

SI L'ÉCLAIRAGE INTÉRIEUR DU RÉFRIGÉRATEUR NE FONCTIONNE PLUS, PROCESS DE LA FAÇON SUIVANTE:

• Débrancher l'appareil en retardant la prise.

• Retirer le couvercle de protection en le déboitant des supports qui le maintainennent en place:

• dans les modèles avec plafonniers, tirer vers l'avant et vers le bas,

• dans les modèles avec porte-lampe appliqué sur la paroi latérale, appuyer sur la partie inférieure et tirer vers le haut.
• Dévisser l'ampoule défectueuse et la replacer par une du même type.
• Replacer le couvercle de protection.
• Rebrancher l'appareil électriquement.

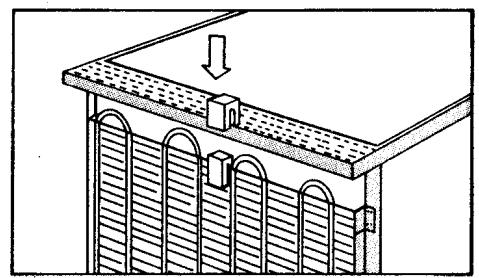

Fig. 1

Fig. 2

Fig. 7

Fig. 7A

Fig. 3

Fig. 5

Fig. 6

Fig. 8
