CD 489 DAC - DAC CANDY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CD 489 DAC CANDY au format PDF.
| Marque | CANDY |
| Modèle | CD 489 DAC |
| Type de produit | Lave-vaisselle encastrable ou libre |
| Dimensions (avec plan de travail) | Hauteur 85 cm, Largeur 60 cm, Profondeur 60 cm |
| Dimensions (sans plan de travail) | Hauteur 82 cm, Largeur 59.7 cm, Profondeur 56 cm |
| Nombre de couverts | 8 (standard IEC) ou 12 (selon norme) |
| Alimentation électrique | 230 V, voir plaque signalétique pour puissance max |
| Pression d'eau admise | 0.08 - 0.8 MPa |
| Programmes de lavage | Trempage, Intensif 65°C, Universel 65°C, Quotidien 65°C, Eco 50°C, Délicat, Rapide 32', Chauffe-plats |
| Fonctions spéciales | 1/2 charge, Touche 70°C (boost), Touche 32 min rapide |
| Adoucisseur d'eau | Réglable, avec réservoir à sel (capacité 1.5-1.8 kg) |
| Système de filtration | Réservoir central, plaque métallique, micro-filtre autonettoyant |
| Sécurité antidébordement | Oui, fonctionne même sans courant |

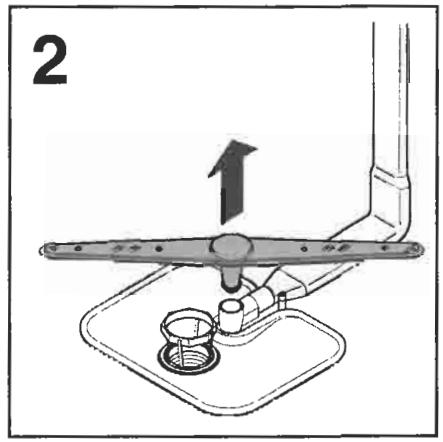

| Nettoyage et entretien | Nettoyer filtres après chaque lavage, bras de lavage démontables, joint de porte, cuve inox |
| Réglage du panier supérieur | Deux positions (haute/basse) pour vaisselle de grand diamètre |
| Bras de lavage | Supérieur et inférieur, démontables pour nettoyage |
| Garantie | 1 an contre défauts de fabrication |
| Service après-vente | Contacter le revendeur avec le modèle |
| Utilisation recommandée | Ustensiles domestiques, ne pas laver objets contaminés par solvants |
FOIRE AUX QUESTIONS - CD 489 DAC CANDY
Questions des utilisateurs sur CD 489 DAC CANDY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre DAC au format PDF gratuitement ! Retrouvez votre notice CD 489 DAC - CANDY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CD 489 DAC de la marque CANDY.
MODE D'EMPLOI CD 489 DAC CANDY
en ayant acheté un appareil électroménager Candy, vous avez fait preuve d'une très grande exigence : vous pouvez le meilleur.
Candy est heureux de vous proposer cette nouvelle machine, fruit d'années de recherches et d'expériences confirmées sur le marché. Vous avez besoin la qualité, la fiabilité et les prestations techniques élevées.
Candy vous propose de plus, une gamme compte d'appareils d'électroménagers : machines à laver, lave-vaisselle, machines à laver séchantes, sèche-linge, four à micro-ondes, fours et plaques de cuisson, réfrigérateurs et congélateurs.
Demandez à votre Revendeur le catalogue complet des produits Candy. Nous vous prions de lire attentivement les indications contenues dans ce mode d'emploi. Vous y trouverez d'importantes indications sur la sécurité d'installation, d'emploi, de manutention et d'autres conseils utiles pour le meilleur emploi du lave-vaisselle. Conservez avec soin ce mode d'emploi pour des consultations futures.
Garantie
Cet appareil est garanti pendant une année contre tous défauts de fabrication ou de matière.
Pendant cette période, les pièces défectueuses seront soit remplacées, soit réparées gratuitement.
Sauf spécifications particulières, les frais de main d'œuvre et de déplacement restent à la charge de l'utilisateur.
En aucun cas le remplacement de l'appareil ne pourra être exigé.
Le constructeur décline toute responsabilité en cas de dommages survenant aux choses ainsi qu'aux personnes et imputables aux appareils.
Aucune indemnité ne pourra être exigée sous quelle forme que ce soit.
Garantie légale
Les dispositions stipulées ci-dessus n'excluent pas le bénéfice de la garantie légale concernant les vices cachés, conformément aux dispositions de l'article 1641 et suivant du Code Civil.
Indice
Conseils de sécurité, pag. 5
Mise en marche, installation. pag. 6
Ouverture de porte, pag. 8
Adoucisseur d'eau n° 9
Réglage du panier supérieur, pag. 11
Chargement de la vaisselle pag. 12
Lavage demi charge, pag. 15
Information pour les tests laboratoire, pag. 16

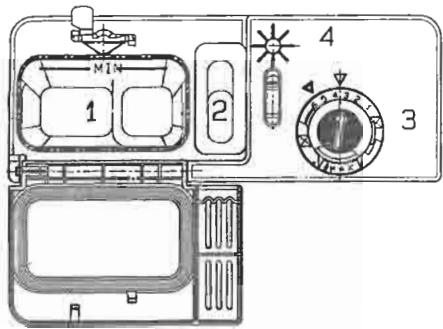

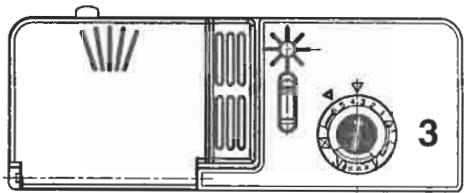

Chargement de la lessive et du produit de rinçage pag. 16

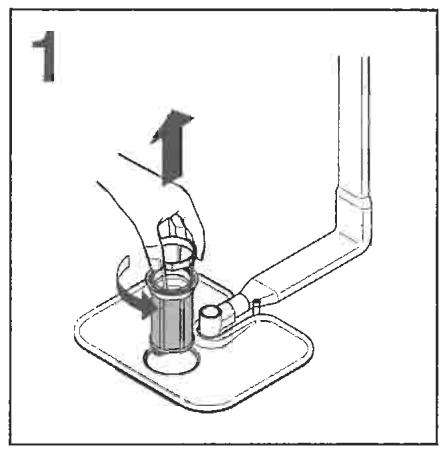

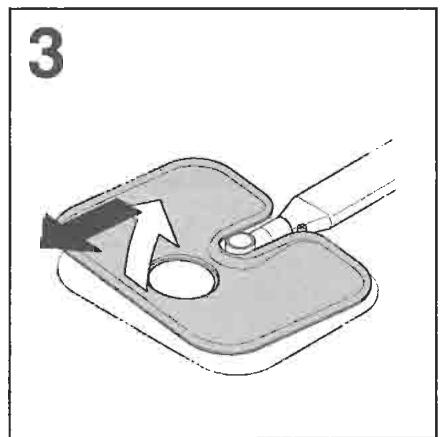

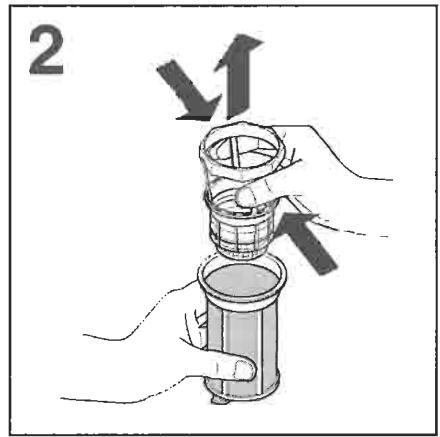

Nettoyage des filtres, pag. 18
Quelques conseils pratiques pag. 19
Entretien et nettoyage courants, pag. 20

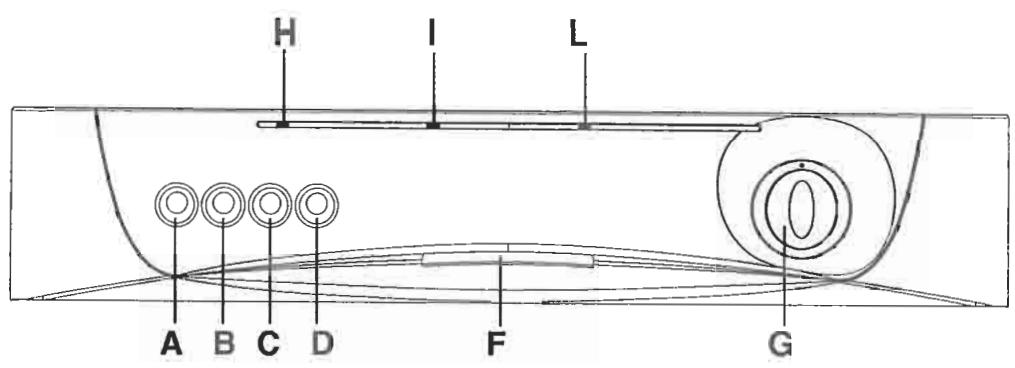

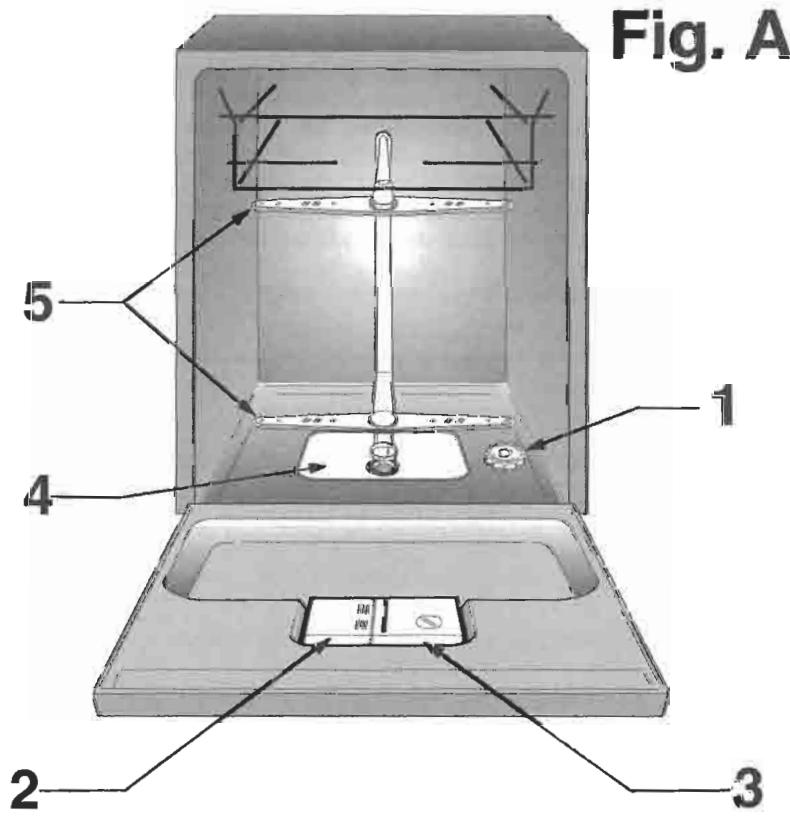

Description de la machine, p. 22
Données techniques, pag. 22
Sélection du programme et fonctions particulières pag. 23
Liste des programmes pag. 24
Identification des anomalies mineures, pag. 26
Conseils de sécurité
Lire attentivement les instructions contenues dans ce livre car elles donnent d'importantes indications sur la sécurité d'installation, d'utilisation et de maintenance ainsi que quelques conseils utiles pour bien utiliser le lave-vaisse.
Conserver avec soin ce livre pour toute consultation ultérieure.
L'emploi de n'importe quel appareil électrique comporte l'observation de règles fondamentales.
En particulier:
- Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides
- Ne pas utiliser l'appareil pieds nus
- Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise du courant
- Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...)
- Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance
- Le socle ainsi que la prise maje de l'appareil doit correspondre à la puissance maximum absorbée par l'appareil.
En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire effectuer la modification par un professionnel patenté.
- S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation
- S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lave-vaisselle
- Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine.
- Si l'on peut se débarrasser d'un vieux lave-vaiselle, enlever le système de fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la machine.
- Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité
- L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités.
- Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit être réalisée par le Service Après-vente.
A la fin du programme de lavage, l'eau résiduelle dans l'appareil ou sur la vaisselle ne doit pas être consommée.
S'appuyer ou s'asseoir sur la porte ouverte du lave-vaisselle risque d'entraîner son basculement.
La coutellerie est lavée si les manches sont positionnés vers le bas dans le panier à couverts.
Cet appareil devra être destiné uniquement à l'utilisation à usage domestique.
En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'eteindre, fermer le robinet d'arrivée d'eau et ne pas ouvrir l'appareil.
Appelez le service après-vente de votre revendeur en lui précisant bien le type de leur appareil.
Le non-respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil.
Installation (remarques techniques)
Après le déballage, régler la hauteur du lave-vaisselle. Pour un fonctionnement parfait, il est important que le lave-vaisselle soit à niveau, en réglant les pieds de façon à ce qu'une éventuelle inclinaison ne dépasse pas 2 degrés.

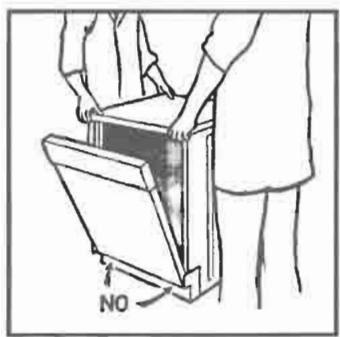

Dans le cas où vous devez transporter de façon manuelle la machine sans emballage, ne pas prendre la porte par le bas, mais faire comme dans le schéma ; ouvrir légèrement la porte et soulever l'appareil en utilisant le top supérieur.
Les ouvertures à la base de l'appareil ne doivent en aucun cas être obstruées par des tapis, moquette ou autre objet.
À l'installation, il est important de vérifier que la prise soit facilement accessible.
Alimentation électrique (230 v)
L'appareil est conforme aux exigences de sécurité prévues par les différents instituts de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la terre complète de l'appareil.
L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre propre installation.
En cas d'absence d'un branchement efficace de la mise à la terre, il peut survenir une légère dispersion de courant sur les parties métalliques de la machine, due à la présence d'un contrôle antiparasite radio.
Par conséquent, avant de brancher la machine sur le circuit électrique, s'assurer :
1) Que la prise murale est correctement reliée à la terre. 2) Que le réglage du contacteur électrique correspond bien à la puissance absorbée, indiquée sur la plaque signalétique du lave-vaiselle.
Le constructeur décline toute responsabilité pour des dommages eventuels survenus aux personnes et aux biens imputables à un mauvais raccordement de la ligne de terre.
Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives.

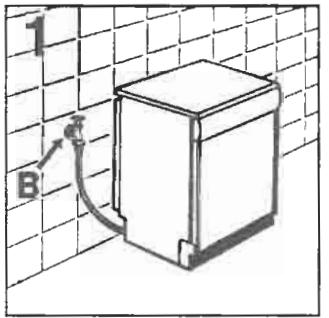

Branchement hydraulique
Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifférente vers la droite ou vers la gauche.
Le lave-vaiselle peut être relié de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C
La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de demander des instructions à notre service après-vente.

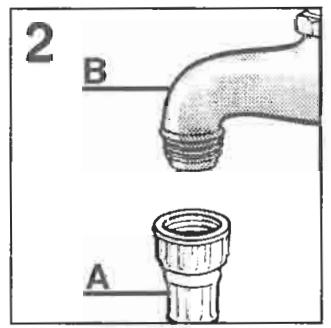

Le tuyau d'alimentation "A" devra être visé à un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré.
Si nécessaire, il est possible de rallonger le tube de vidange jusqu'à 1,5 m. Utiliser le prolongateur art. 9225014.
Il est conseillé de placer un filtre "D" d'entrée d'eau si celle-ci présente des résidus, calcaires ou sablonneux (Fig. 3).
Dans ce cas le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A", ne pas oublier de mettre les joints "C".
Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourrait boucher le filtre d'entrée de l'eau.

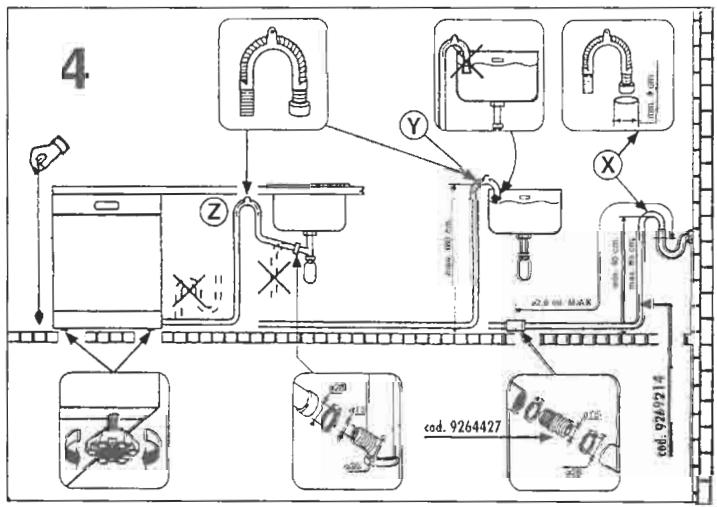

Raccordement à la vidange
Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4).
Le tuyau de vidange fixe doit avoir au moins un diamètre interne de 4 cm et doit être placé à une hauteur minimum de 40 cm. Pour éviter les odeurs, nous recommandons de prévoir un siphon (fig. 4x).
Si nécessaire, il est possible de rallonger le tube de vidange jusqu'à 2,6 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol.
Utiliser le prolongateur pièce No. 9269214 et le raccord pièce No. 9264427. L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier,
(l'extrémité ne doit pas rester immergée) pour éviter le siphonnage de l'appareil pendant le programme de lavage (fig. 4y).
En cas d'installation sous un dessus continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig. 4z).
Pendant l'installation de la machine, contrôle que les tubes de remplissage et de vidange ne sont pas pliés.
Juxtaposition

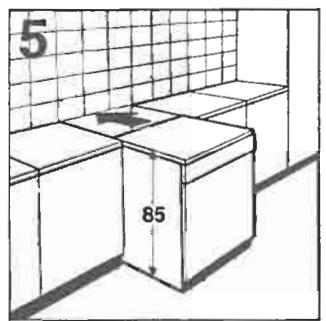

Le lave-vaisselle a été étudié avec une hauteur standard de 85 cm et peut être ainsi placé entre des meubles de cuisine modernes d'une même hauteur. Pour obtenir un alignement parfait, ajustez sur les pieds réglables.
Le plan supérieur est un vrai plan de travail en plastique laminé de haute résistance. (Fig. 5).
Il est facilement réglable en profondeur jusqu'à 25 mm, en le déplaçant de 5 en 5 mm pour l'aligner sur le plan des meubles adjacents.
Pour le réglage, dévisser les 2 vis arrêtées et fixer le plan dans la position voulue. (Fig. 6).

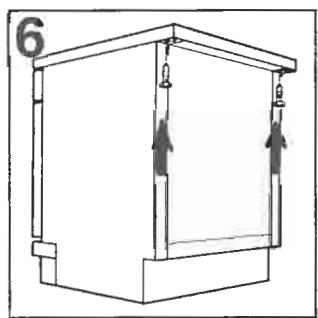

Encastrement (installation sous un plan de travail)
Les ensembles de cuisine moderne ont un plan de travail unique sous lequel viennent s'insérer les meubles de base et les appareils ménagers.
Dans ce cas, il suffit de retirer le plan de travail en devissant les vis qui se trouvent au-dessous et à l'arrière (Fig. 6).
La hauteur est ainsi réduite à 82 cm comme prévue dans la norme internationale (ISO), et le lave-vaisseau vient s'intégrer parfaitement sous le plan (Fig. 7).
Ouverture de la porte
Mettre la main dans le creux, et appuyer vers le haut.
Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique peut interrompre automatiquement les fonctions préétablies.
Pour une utilisation correcte, ne pas ouvrir la porte du lave-vaisselle pendant son fonctionnement.
Fermeture de la porte
Mettre les paniers.
Vérifier que les plats ou casseroles ne gênent pas les rampes avant et s'assurer que celles-ci tournent librement.
Fermer la porte et la bloquer avec force.
Adoucisseur d'eau
Selon la source d'approvisionnement, l'eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres.
Plus la densité de mineraux dans l'eau est élevée, plus celle-ci est dure.
Le lave-vaisselle est équipé d'un dispositif d'adoucisseur d'eau qui, avec l'utilisation du sel régénérant, fournit de l'eau douce pour laver la vaisselle.
L'adoucisseur d'eau peut traiter de l'eau d'une dureté allant jusqu'à 60°F (graduation française) ou 33°Dh (graduation germanique) à partir de cinq positions de réglage différentes.
Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d'eau.
Réglage de l'adoucisseur d'eau
Dans le tableau ci-dessous sont indiqués les différents degrés de durée de l'eau avec les positions de réglage de l'adoucisseur correspondantes.
| Niveau | Dureté de l'eau | Dureté de l'eau | Utilisation de Sel régénérant | Position du bouton de réglage de l'adoucisseur d'eau | N° de lavages |
| °fH (France) | °dH (Allemagne) | ||||
| 0 | 0-9 | 0-5 | NO | LIBRE | |
| 1 | 10-30 | 6-16 | OUI | position N.1 | 50 |
| *2 | 31-40 | 17-22 | OUI | position N.2 | 40 |
| 3 | 41-50 | 23-27 | OUI | position N.3 | 30 |
| 4 | 51-60 | 28-33 | OUI | position N.4 | 20 |
L'adoucisseur d'eau est réglé en usine sur le niveau 2, adapté à la majorité des cas.
Si votre eau est au niveau 0, vous ne devez pas utiliser de sel régénérant, ni effectuer de réglage car votre eau est douce.
Selon le degré de dureté de votre eau, procédez au réglage de l'adoucisseur d'eau comme suit :
Retirez le panier inférieur. Dévissez et otez le bouchon du réservoir à sel en bas de la cuve (Fig. A"1")
Tournez la vis de réglage sur la position requise avec un tournevis ou un couteau.

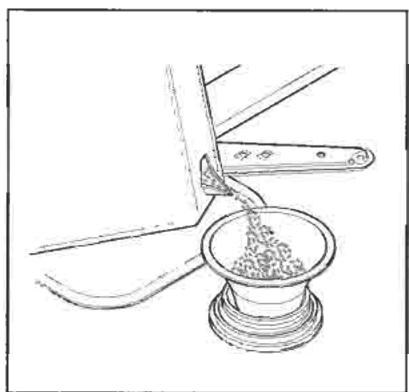

Chargement du sel
Le lave-vaisselle est pourvu d'un adoucisseur qui purifie l'eau du calcaire pouvant incruster et endommager le lave-vaisselle.
Sur le fond de la machine se trouve le bac à sel pour la régénération de l'adoucisseur d'eau.
Les résines de l'adoucisseur d'eau doivent être régénérées par le sel régénérant.
Autres types de sel contenant des sensibles pourcentages de substances insolubles qui pourraient avec le temps rendre inefficace le système de l'adoucisseur.
Pour introduire le sel, dévisser le bouchon du bac.
Pendant l'opération de remplissage, un peu d'eau débordera : continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère).
Après cette opération, nettoyer le filetage en enlevant les résidus de sel ; revisser le bouchon.
Si vous n'avez aucun lavage à faire immédiatement, mettre en route le programme Prélavage froid de façon à ce que la solution saline ayant débordé doit être vidangée par la machine.
Pour une utilisation optimale de l'appareil, le réservoir à sel, dont la capacité varie de 1,5 à 1,8 kg, doit être rempli de temps en temps en fonction du réglage opéré sur l'adoucisseur d'eau.
Indicateur de remplissage du sel
Ce modèle est pourvu d'un voyant électrique sur le tableau de bord qui s'allume quand il faut remplir le réservoir à sel.
Important: la vasste tachetée de blanc est généralement une indication importante d'absence de sel.
Réglage du panier supérieur
Quand on utilise habituellement des assiettes de 27 à 31 cm de diamètre, charger celles-ci dans le panier inférieur après avoir mis le panier supérieur à sa position la plus haute en procédant comme suit:
1) Faire glisser le panier supérieur vers l'extérieur 2) Saisir le panier des deux côtés et le tirer vers le haut (fig. 1)
Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en position haute.

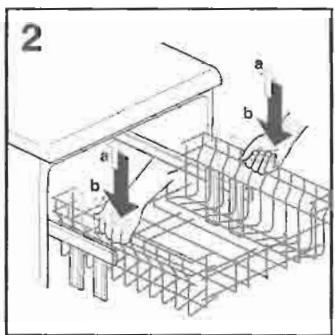

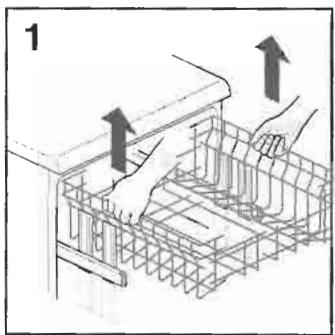

Pour remettre le PANIER en position BASSE :
1) Saisir le panier des deux côtés et le tirer légèrement vers le haut (fig. 2a) 2) Laisser retomber le panier en l'accompagnant lentement (fig. 2b).

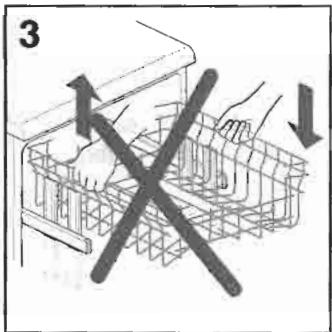

Attention:
Nous vous conseillons d'effectuer le réglage du panier avant de charger la vaisselle.
Chargement de la vaisselle
Pour garantir constamment d'excellents résultats de lavage, éliminer la plus grosse partie des restes (os, arêtes, cure-dents, restes de viande et de légumes, peaux de fruits, etc.) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage, causant la diminution de l'efficacité de lavage.
Éviter de rincer la vaisselle avant de la placer dans la machine.
Si les poèles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage.
Utilisation du panier supérieur
Le panier supérieur est pourvu de supports mobiles accrochés au bord latéral et pouvant occuper deux positions: haute et basse. Sur la position basse les supports servent pour recevoir les tasses à thé, à café, les couteaux longs et les louches. Aux extrémités des supports, vous pouvez suspendre les verres à pied.
En-dessous vous pouvez ranger les verres, les tasses, les soucoupes et les assiettes à dessert.
Quand les supports occupent la position haute, ils permettent de placer les assiettes plates et creuses.
Ayez soin de placer les assiettes creuses verticalement et en tournant leur partie concave vers l'avant de la machine; laissez toujours de l'espace entre chaque assiette pour que l'eau circule librement.
Pour exploiter au maximum la capacité du panier, nous vous conseillons de grouper les assiettes de même forme.
Les assiettes peuvent être placées sur une seule rangée (fig. 1) ou sur les deux rangées (fig. 2). Nous vous conseillons de ranger les plats de grande dimension, dont le diamètre est d'environ 270 mm, légèrement inclinés vers l'avant de façon à favoriser l'introduction du panier à l'intérieur de la machine.
Dans le panier supérieur, vous pouvez ranger différente vaisselle comme le saladier et les bols en plastique qu'il vaut mieux bloquer afin d'éviter que les jets d'eau ne les renversent.
Le panier supérieur a été conçu pour permettre une souplesse maximum d'utilisation. Il peut ne être chargé qu'avec des assiettes placées sur deux rangées, 24 pièces maximum, avec des verres sur cinq rangées, 30 pièces maximum, ou bien avec de la vaisselle mixte.
Utilisation du panier inférieur
Dans le panier inférieur vous placerez les casseroles, les poêles, les soupières, les saladiers, les couvercles, les plats, les assiettes plates et creuses et les tasses.
Les couverts doivent être placés manche vers le bas dans le panier à couverts, que l'on placera à son tour dans le panier inférieur (fig. 3) en s'assurant qu'il n'entrave pas la rotation des bras de lavage.
Un chargement standard journalier est indiqué fig. 1, 2 et 3.

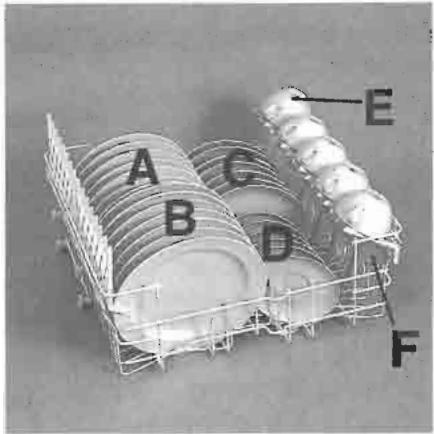

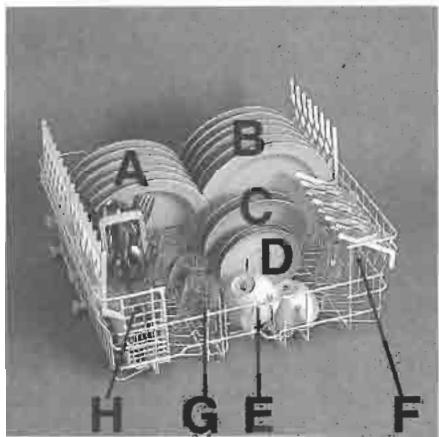

Panier supérieur (fig. 1)
A = assiettes creuses B = assiettes plates C = assiettes à dessert D = soucoupes E = tasses F = verres

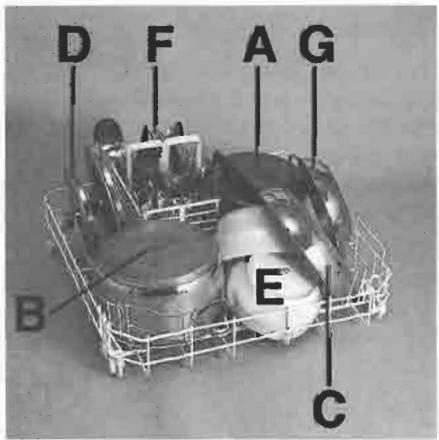

Panier supérieur (fig. 2)
A = assiettes creuses B = assiettes plates C = assiettes à dessert D = soucoupes E = tasses F = verres à pied G = verres H = demi-panier couverts

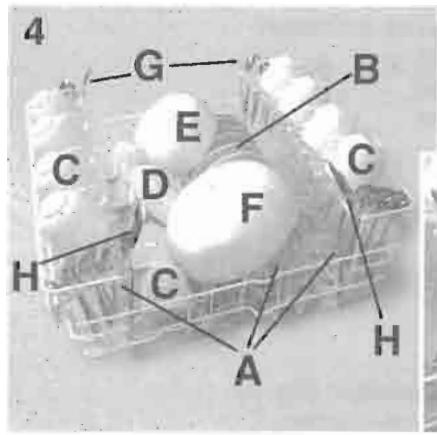

Panier inférieur (fig. 3)
A = casserole moyenne B = casserole grande C = poêle D = couvercles E = soupières, plats F = couverts G = plats à rôtis
Le rangement rationnel et correct de la vaisselle est la condition essentielle pour obtenir un excellent lavage.
Chargement standard 12 couverts internationaux (conformément à IEC 436 - EN 50242).
Le rangement correct du chargement est indiqué fig. 4 pour le panier supérieur et fig. 5 pour le panier inférieur. Fig. 6 panier à couverts.
Panier supérieur (fig. 4)
A = 5 + 5 + 2 verres B = 12 soucoupes C = 4 + 4 + 4 tasses D = coupe petite E = coupe moyenne F = coupe grande G = 1 + 1 fourchettes H = 1 + 1 cuillère à soupe I = 3 + 3 + 3 + 3 cuillères à dessert L = 3 + 3 + 3 + 3 cuillères à café

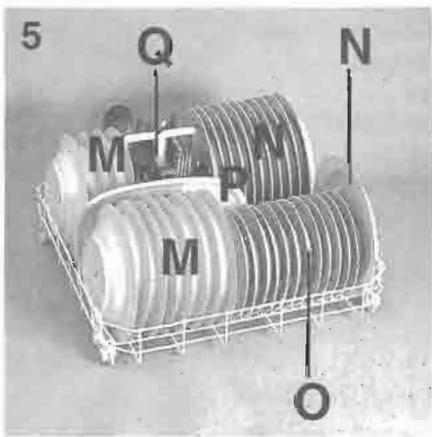

Panier inférieur (fig. 5)
Disposer 6+6 couteaux (R) dans les grilles. Dans les autres compartiments, mettre les autres couverts manche vers le bas ; éviter de mettre plus de deux couverts identiques dans le même compartiment.
Panier à couverts (fig. 7)
Le panier à couverts est formé de deux parties offrant ainsi différentes possibilités de chargement. La séparation en deux parties du panier se fait en faisant glisser, dans le sens horizontal, les deux parties l'une par rapport à l'autre et vice versa pour les ré-enclencher.
Attention (fig. 8)
Le panier inférieur est équipé de deux rangées de picots rabattables qui peuvent être baissés de manière très simple et rapide. Cela permet de charger saladiers, casseroles et couvercles plus aisément.
Pour baisser ces PICOTS rabattables, procedure de la manière suivante:
1) Les tirer légèrement vers le haut et les laisser retomber; 2) Pour les relever il suffit de les reporter en position verticale.
1/2 Charge mixte (fig. 1)
Les couverts doivent être placés dans le panier à couverts prévu à cet effet. Il devra être remis dans son emplacement d'origine, soit dans le panier inférieur, en cycle de lavage normal.
Programme comparatif général
(voir liste des programmes de lavage)
Selon norme iec 436:
1) Panier supérieur en position : bas 2) Chargement normalisé 3) Réglage du produit de rinceage sur index : 3 4) Quantité de lessive : - 5 gr pour le prélavage - 25 gr pour le lavage.
Selon norme EN50242:
1) Panier supérieur en position : bas 2) Chargement normalisé 3) Réglage du produit de rinceage sur index : 3 4) Quantité de lessive : -30 gr pour le lavage.
Chargement de la lessive et du produit de rinceage
Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles spécialement destinées aux machines à laver la vaisselle.
Les lessives non adaptées (comme les sières pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil.
Lavage normal
La boîte à produits se trouve à l'intérieur de la porte (fig. A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage : à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante. Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 gr de lessive dans le bac "lavage" (1).
Après avoir versé la lessive dans la bouteille à produits, fermer le couvercle.
Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages.
Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage.
Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la pollution de l'environnement.
Lavage précédé d'un prélavage
Dans le cas où l'on utilise le programme intensif, il faut également mettre une dose de lessive, 20 grammes (1 cuillère à soupe) dans le bac "pré lavage" (2).
Pour le programme universel, ajouter 5 gr.
Cette dose devra être versée directement dans le bac "pré lavage" (2).
PLEIN
Réfléchissez demain
VIDE
Reflet clair
Chargement produit de rinçage

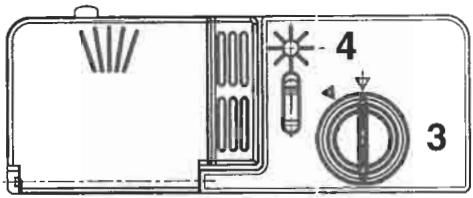

À la droite du bac à lessive se trouve le réservoir du produit de rincege qui a une capacité d'environ 130 ml (Fig. A "3"). Tourner le couvercle dans le sens contraire des aiguilles d'une montre (3) et verser le liquide, qui servira pour plusieurs cycles de lavage, jusqu'au niveau maxi comme indiqué. Refermer le couvercle.
Cet additif qui est introduit automatiquement à la dernière opération de rinçage, assure le séchage rapide des vaisselles et évite la formation sur celles-ci de taches blanchâtres. Utiliser toujours un produit de rinçage adapté au lave-vaisselle.
Il est possible de contrôler le niveau du produit de rincege au moyen du voyant optique placé au centre du distributeur (4).
Réglage de dosage du produit de rinçage de 1 à 6
Le réglage est situé sous le couvercle (3) et peut être réglé au moyen d'une pièce de monnaie. La position conseillée est 3.
La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustations, soit par le degré de séchage.
C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales.
Dans le cas où la vaisselle présente des dépôts à la fin du lavage, diminuer le réglage d'une position.
Dans le cas de vaisselle représentant des marques ou auréoles blanchâtres, augmenter le réglage d'une position.
Nettoyage des filtres
Le système de filtrage (fig. A "4") est constitué par : un réservoir central qui retient les grosses particules.
Une plaque métallique qui filtre continuellement l'eau de lavage.
un micro-filtre autonettoyant, situé sous la plaque métallique, qui piège les micro-salissures pour garantir un rinçage parfait.
Afin d'obtenir d'excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage.
Pour retirer le micro-filtre, il vous suffit de tourner la poignée dans le sens contraire des aiguilles d'une montre (fig.1).
Pour un entretien facilité, le réservoir central est amovible (fig.2).
Retirer la plaque métallique (fig.3) et laver l'ensemble du système de filtrage sous le robinet d'eau.
Si nécessaire, une petite brosse peut être utilisée.
L'entretien du micro-filtre autonettoyant est limité, un contrôle, toutes les deux semaines d'utilisation, est suffisant.
Néanmoins, après chaque lavage, il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués.
NB : après le nettoyage des filtres, assurez-vous qu'ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave-vaisselle.
Assurez-vous que le micro-filtre est bien revissé, dans le sens des aiguilles d'une montre, car une mauvaise mise en place peut entraîner une perte d'efficacité de l'appareil.
Attention: ne jamais se servir de l'appareil sans les filtres.
Choix du programme
Ce lave-vaisselle offre un vaste choix de programmes de lavage adaptés aux différentes exigences de saleté et de vaisselle à laver.
Consulter la "LISTE DES PROGRAMMES" ci-jointe pour désirer le programme le plus ajusté.
Suggestions à la fin du programme
Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, retarder d'abord le panier inférieur.
Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.
Que faire pour ECONOMISER
1) Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le lavevaisselle dés que le repas est terminé et en effectuant évientuèlement le programme PRELAVAGE FROID pour ramollir la saleté et éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet.
2) En présence de saleté peu constante ou de paniers peu charges, Sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes.
Que faire pour avoir d'excellents résultats de lavage
1) Ranger la vaisselle avec l'ouverture tournée vers le bas. 2) Si possible, éviter que les différentes pièces se touchent ; une installation correcte donnera de bons résultats de lavage. 3) Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, épluchures de fruits, cendres de cigarettes, etc...) qui pourraient boucher le filtre et les orifices des bras de lavage. 4) Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle. 5) Les casseroles et autres ustensiles qui doivent être nettoyés de résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle. 6) Pour un lavage parfait de l'argenterie, il faut : a) la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise, des œufs, du poisson, etc... b) ne pas l'asperger de lessive c) ne pas la mesurer en contact avec d'autres matériaux.
Que faire si
Si vous désirez ajouter de la vaisselle lors du lavage, veuillez appuyer sur la touche O/I. Attendre 3 minutes avant de faire repartir la machine.
Ce qu'on ne doit pas faire
Il est bon également de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine ; nous déconseillons de mettre des pièces en matériau thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué.
Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement.
Nous conseillons en outre de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux.
Important
Quand on achète de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au lavage en machine.
Nettoyage externe et entretien
La carrosserie externe peut être nettoyée avec un produit pour surface enluminée non abrasif.
Le lave-vaisselle ne réclame aucune entretien spécial car la cuve de lavage est autonettoyante. Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à éliminer éventuellement les traces de déchets ou de produit de rinçage.
Pour garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est conseillé de procéder périodiquement à un lavage complet en versant AAPARAVANT un verre de vinaigre dans le fond de la cuve et en positionnant le bouton du programmeur sur lavage délicat.
Si, malgré le nettoyage normal de la plaque et du filtre, vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rinçées, contrôlez que les orifices des bras rotatifs (fig. A"5") sont propres.
Si cela est nécessaire, nettoyer les de la façon suivante :

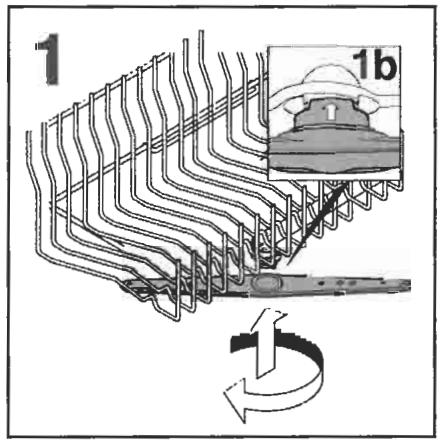

Pour démonter le bras supérieur, tournez-le jusqu'à ce qu'il s'aligne avec le marquage stop inscrit sur la flèche (fig.1b). Poussez-le vers le haut en le maintenant enfoncé, puis dévissez-le dans le sens des aiguilles d'une montre (fig.1).
Pour le remonter, procédez de la même manière, mais en le vissant dans le sens contraire des aiguilles d'une montre.
Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut (fig. 2).
Passez le bras de lavage sous un robinet d'eau pour éliminer toute saleté.
Ensuite, replacez le bras de lavage dans la même position, en pensant à positionner le bras supérieur en face du marquage stop.
La résistance de chauffage de l'eau est réalisée en acier inoxydable spécial.
Elle peut déserter, au bout de quelques temps, une coloration sans importance pour son aspect et sa fiabilité.
La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau. Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins. Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle. En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur le réglage du produit de rincage en l'augmentant d'une unité.
Apres l'utilisation
Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine.
Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:
- Exécuter un programme de lavage sans vaisselle avec lessive pour dégraisser la machine.
- Débrancher la prise électrique.
- Fermer le robinet d'eau.
- Remplir le réservoir du produit de rinceage.
- Laisser la porte ouverte.
- Laisser l'intérieur de la machine propre.
- Si la machine est laissée dans des pièces où la température est inférieure à 0°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la températureambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine.
Description de la machine
A Touche Marche/Arrêt B Touche 1/2 charge C Touche 70° C D Touche 32' rapide F Poignée d'ouverture du lave-vaisselle
G Manette de sélection des programmes H Témoin lumineux de fonctionnement Témoin lumineux de recharge nécessaire du sel L Témoin lumineux de recharge nécessaire du produit de rincage
Dimensions:
| avec plan de travail | sans plan de travail | ||
| Hauteur | cm | 85 | 82 |
| Profondeur | cm | 60 | 56 |
| Largeur | cm | 60 | 59,7 |
| Encombrement porte ouverte | cm | 120 | 117 |
Données techniques:
Couvert IEC
Capacité avec casseroles et assiettes
Pression admise pour l'installation hydraulique
Fusible
Puissance maximale absorbée
Tension
8 personnes
Min. 0,08 - Max. 0,8 MPa
(voir plaque signalétique)
(voir plaque signalétique)
(voir plaque signalétique)
Attention
Ce lave-vaisselle est équipé d'un dispositif de sécurité antidébordement, fonctionnant même en l'absence de courant électrique, qui bloque automatiquement l'écoulement de l'eau au cas où celle-ci dépasserait le niveau normal à cause d'une panne eventuelle.
Important
Pour éviter le déclenchement intempestif du dispositif de sécurité anti-débordement, il est recommandé de ne pas remuer ou incliner le lave-vaisselle pendant son fonctionnement.
Au cas où il serait nécessaire de remuer ou d'incliner le lave-vaisselle, s'assurer d'abord que le cycle de lavage est terminé et qu'il n'y a plus d'eau dans la cuve.
Sélection du programme et fonctions particulières
Pour désirer le programme, tourner la manette dans le sens des aiguilles d'une montre jusqu'à faire coïncider l'indice (1) avec le symbole du programme choisi sur le tableau de bord, appuyer sur la touche 0/1 (Marche/Arrêt). S'assurer que le robinet d'eau est ouvert, et que la porte soit bien fermée.
Touche 1/2 charge
En enclenchant cette touche, il est possible de limiter le lavage de la vaisselle continue dans le panier supérieur, à l'exclusion des couverts qui seront placés dans le panier inférieur.
Le choix de cette fonction permet de réduire les consommations d'eau et d'énergie.
Touche 70°c
La touche 70°C est disponible pour les cycles INTENSIFS, UNIVERSEL et QUOTIDIENS. Cette touche augmente la température de lavage de 65°C à 70°C.
Touche 32 minutes rapide
La touche "32 minutes" associée au programme délicat permet de laver la vaisselle peu sale en 32 minutes.
Important:
Avec cette touche sélectionnée, la manette de programmation s'arrête au "STOP 32".
LISTE des programmes
| Trempage | Pour la vaisselle utilisée le matin ou à midi quand on souhaite effectuer le lavage de la charge après le dîner. | |
| 65°C | Intensif | Conçu pour le lavage des casseroles et de toute autre vaisselle d'un usage quotidien particulièrement sale. |
| 65°C | Universal | Destiné au lavage de la vaisselle et casseroles d'un usage quotidien normalement sale. Programme selon la norme I.E.C. 436. |
| 65°C | Quotidien | Destiné au lavage de la vaisselle et casseroles d'un usage quotidien. A utiliser immédiatement après le repas. |
| eco 50°C | Eco 50°C | Adapté au lavage de vaisselle et casseroles d'usage quotidien, normalement sales, avecutilisation de dessive à base d'enzyme. Programme normalisé EN 50242. |
| 50°C | Délicat | Adapté au lavage de la vaisselle délicate décorée et en cristal. Indiqué pour le lavage de la vaisselle d'usage quotidien peu sale, à l'exclusion des cas-seriales. |
| +32' | Rapide 32' | Cycle très rapide à effectuer à la fin du repas. Recommandé pour un lavage de vaisselle jusqu'à 4/6 personnes. |
| 65°C | Chauffe plats | Adapté au rincege de la vaisselle non utilisée depuis un certain temps, et pour servir àtable des assiettes chaudes pour certainsmets. |
| Opérations à accomplir | Déroulement du programme | Durée moyenne en minutes | Fonctions facultatives | |||||||||
| Lésive préavage | Lésive lavage | Nettoyage plaque, filtre | Contrôle provision du produit de rinceage | Contrôle provision Sel | Prélavage chaud | Prélavage froid | Lavage | Rinçage intermédiaire | Rinçage chaud avec produit de rinceage | Avec eau froide (15°C) | Touchche 70°C | |
Avant de retirer n'importe quel panneau :
- Positionner le bouton sur STOP.
- Débrancher la prise électrique.
Si votre lave-vaisselle ne fonctionne pas, avant d'appeler votre revendeur, faire les contrôles suivants:
| ANOMALIES | CAUSES | REMEDES |
| 1 - La machine ne fonctionne sur chaque programme | Prise de courant mal branchée | Brancher la prise |
| Touché M/A non appuyée | Appuyer sur la touche | |
| Pas de courant | Contrôler | |
| Porte ouverte | Fermer la porte | |
| 2 - La machine ne prend pas l'eau | Voir causes du N. 1 | Contrôler |
| Robinet d'eau fermé | Ouvrir le robinet | |
| Programmateur mal positionné | Positionner correctement leprogrammateur | |
| Le tuyau d'alimentation est plié | Déplier le tuyau | |
| Le filtr de tuyau d'alimentation est bouché | Nettoyer le filtr situation àl'extremité du tuyau d'alimentation | |
| 3 - La machine ne vidange pas | Filtre bouché | Nettoyer le filtr |
| Tuyau de vidange plié | Redresser le tuyau | |
| La rallonge du tuyau de vidange n'est pas la bonne | Suivre attentivement lesinstructions pour le branchement du tuyau de vidange | |
| La vidange murale n'a pas d'event à air | Consulter un technicien qualifié | |
| 4 - La machine vidange en permanence | Tuyau en position trop BASSE | Réhausser le tuyau de vidange à 40 cm. |
| 5 - Si les bras de lavage ne tournent pas | Quantité excessive de dessive | Réduire la quantité de dessive |
| Une)piece de vaisselle empêche la rotation | Contrôler | |
| La plaque filtrante et le filtr sont bouchés par des impuretés | Nettoyer la plaque et le filtr | |
| 6 - Sur les apparciels électroniques sans afficheur:les indicateurs lumineux "eco" et "No 1" avec un signal sonore audible | Arrivée d'eau fermée | Arrêtez l'appareilOuvrir le robinetRéactivez le cycle |
| 7 - Sur les apparciels électroniques avec afficheur:"E1" s'affiche avec un signal sonore audible | Arrivée d'eau fermée | Arrêtez l'appareilOuvrir le robinetRéactivez le cycle |
| 8 - La vaisselle est partiellement lavée | Voir causes du N. 5 | Contrôler |
| Le fond des casseroles n'est pas lavé parfaitement | Incrustations trop tenaces qu'il faut enlever avant le lavage dans la machine | |
| Le bord des casseroles n'est pas parfaitement lavé | Positionnerieux les casseroles | |
| Orifices partiellement bouchés | Démonter les bras de lavage en dévissant l'écrou mojeté de fixation dans le sens des aiguilles d'une montre et les laver sous un robinet | |
| La vaisselle n'est pas bien rangée | Ne pas trop serrer la vaisselle | |
| L'extrémité du tuyau de vidange est plongée dans l'eau | L'extrémité du tuyau de vidange ne doit pas toucher l'eau de vidange | |
| La lessive n'est pas bien dosé, est vicious ou durci | Augmenter la dose en fonction de la quantité de saleté ou replacer le produit | |
| Le bouchon du réseau du sel ne ferme pas bien | Le visser à fond | |
| Le programme de lavage choisi est trop faible | Choisir un programme plus énergétique | |
| Vaisselle du panier inférieur mal lavée | Libérer la touche 1/2 charge | |
| 9 - Présence de tâches blanches sur la vaisselle | L'eau d'alimentation est particulièrement durable | Contrôler le niveau du sel et du produit de rincege et régler le dosage; si l'anomalie persistsente, demander l'intervention du SAV |
| 10 - Bruit pendant le lavage | Les pièces de vaisselle se cognent | Mieux les ranger dans les paniers |
| Les bras de lavage tournants cognent contre la vaisselle | Mieux ranger la vaisselle | |
| 11 - La vaisselle n'est pas parfaitement sèche | Manque de circulation d'air | Laisser la porte de la machine entrouverte à la fin du programme de lavage pour favoriser le séchage naturel |
N. B.: Quand une anomalie citée ci-dessus provoque un mauvais lavage ou un rinçage insuffisant, il est nécessaire de retirer manuellement les salissures de la vaisselle car l'opération finale provoque le séchage des salissures qu'un second lavage en machine ne serait pas susceptible de nettoyer.
Si le mauvais fonctionnement persiste, s'adresser au Centre d'Assistance Technique en communiquant le modèle du lave-vaisselle indiqué sur la plaquette placée à l'intérieur de la porte, dans la partie supérieure, ou sur le certificat de garantie. Ces informations vous permettront d'obtenir une intervention plus rapide et efficace.
Le fabricant décline toute responsabilité pour erreur d'impression contenue dans le présent livre. Il se réserve en outre le droit d'apporter les modifications qu'il jugerait utiles sur ses produits sans en compromettre les caractéristiques essentielles.
