Type de produit	Lecteur CD-ROM interne
Format	5,25 pouces (baie demi-hauteur)
Interface	IDE (câble 40 broches)
Configuration	Maître/Esclave (cavalier)
Alimentation	5V et 12V (connecteur à 4 broches)
Sortie audio	Prise casque stéréo (3,5 mm) avec contrôle de volume
Sortie audio ligne	Connecteur à 4 broches (G/D)
Sortie audio numérique	Oui
Dimensions (approx.)	146 x 41,3 x 203 mm
Poids (approx.)	900 g
Voyants	Voyant d'activité (busy)
Éjection de secours	Trou d'éjection manuelle (diamètre 1,2 mm)
Compatibilité système	Windows 95, OS/2 Warp, DOS, Windows 3.1
Installation	Horizontale uniquement
Pilotes	Nécessaires pour DOS/Windows 3.1 (disquette fournie)

FOIRE AUX QUESTIONS - CD-ROM ACER

Comment installer le lecteur CD-ROM Acer ?

Mettez l'ordinateur hors tension, ouvrez le châssis, placez le lecteur dans un emplacement 5,25 pouces et fixez-le avec quatre vis. Connectez le câble d'alimentation à 4 broches et le câble IDE à 40 broches (bord coloré aligné sur la broche 1). Refermez et mettez sous tension.

Que faire si le plateau ne s'éjecte pas ?

Utilisez l'éjection de secours : insérez un trombone déplié (diamètre 1,2 mm) dans le trou d'éjection de secour à l'avant du lecteur et poussez pour ouvrir manuellement le plateau. Assurez-vous que l'alimentation est hors tension avant de procéder.

Quels câbles sont nécessaires pour l'installation ?

Vous aurez besoin d'un câble IDE à 40 broches et d'un câble d'alimentation à 4 broches provenant de l'alimentation de l'ordinateur.

Comment configurer le lecteur en maître ou esclave ?

Utilisez le cavalier de configuration à l'arrière du lecteur. Pour le mode maître, placez le cavalier sur 'MA' ; pour le mode esclave, placez-le sur 'SL' (par défaut).

Mon système ne détecte pas le lecteur, que faire ?

Vérifiez que le câble IDE est correctement connecté (bord coloré sur la broche 1) et que le cavalier est configuré correctement. Assurez-vous également que le lecteur est alimenté (voyant d'activité s'allume). Pour DOS/Windows 3.1, installez le pilote à partir de la disquette fournie.

Puis-je utiliser ce lecteur avec Windows 10 ?

Ce lecteur CD-ROM est conçu pour les systèmes plus anciens comme Windows 95, OS/2 Warp, DOS et Windows 3.1. Il n'est pas compatible avec Windows 10.

Comment nettoyer le lecteur CD-ROM ?

Utilisez un disque de nettoyage pour lecteurs CD-ROM ou un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez jamais de liquides ou d'objets pointus à l'intérieur du lecteur.

Le lecteur fait du bruit lors de la lecture, est-ce normal ?

Un léger bruit de rotation est normal. Si le bruit est fort ou irrégulier, vérifiez que le disque est correctement inséré et que le lecteur est installé horizontalement sur une surface stable. Un disque endommagé peut aussi causer du bruit.

Où puis-je télécharger les pilotes pour DOS/Windows 3.1 ?

Les pilotes sont normalement fournis sur une disquette avec le lecteur. Consultez le fichier README sur la disquette pour les instructions. Si vous avez perdu la disquette, contactez le support Acer ou cherchez en ligne avec le modèle exact.

Comment connecter le lecteur à la carte son ?

Connectez le câble audio de la sortie ligne audio (connecteur à 4 broches à l'arrière du lecteur) à l'entrée CD-ROM de votre carte son. Les broches sont marquées G (masse), D (droit) et G (gauche) — vérifiez le brochage de la carte son.

MODE D'EMPLOI CD-ROM ACER

Description du produit

Vue avant

Figure 1 Paneau avant

1. Le bouton du compartiment disque permet d'ouvrir et de refermer le compartiment pour l'insertion ou la sortie du disque.
2. L'orifice prévu pour éjecter le CD-ROM en cas d'urgence. Insérez un trombone déplié pour tirer le compartiment manuellement.
3. L'indicateur occupé s'allume quand des données sont lues sur le disque et clignote lors d'une opération de recherche.
4. Le contrôle du volume du casque stéréo permet de contrôler le niveau du son du casque.
5. La prise du casque stéréo est utilisée pour connecter un casque stéréo ou des haut parleurs avec amplificateur.
6. Trou d'éjection de secour. Insérez une baguette pour éjecter le plateau manuellement.

Vue arrière

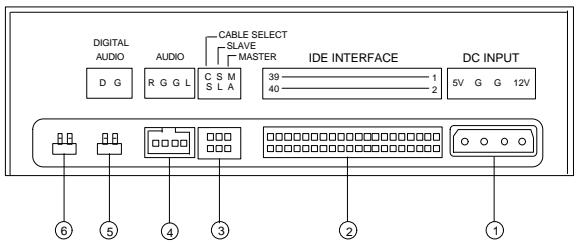

Figure 2 Paneau arrière

1. Le connecteur d'alimentation connecte le lecteur de CD-ROM à l'alimentation de l'ordinateur.
2. Le connecteur interface connecte le lecteur de CD-ROM au câble interface à 40 broches.
3. Le cavalier de configuration du périphérique est placé par défaut sur "SL" (mode esclave). Le lecteur de CD-ROM peut être configuré comme unité maître si le cavalier est placé sur "MA".
4. Le connecteur de sortie ligne audio a deux canaux, sorties audio droite et gauche.
5. La sortie audio numérique permet des effets audio de haute qualité en envoyant le signal numérique à un convertisseur N/A.
6. Le cavalier de test est réservé pour des tests internes de fabrication.

Installation

Installation matérielle

Suivez ces étapes pour installer le lecteur de CD-ROM :

1. Mettez l'ordinateur et tous les périphériques hors tension. Déconnectez le câble d'alimentation de l'ordinateur.
2. Ouvrez le châssis de l'ordinateur.
3. Placez le lecteur de CD-ROM dans un emplacement 5,25 pouces.
4. Fixez le lecteur dans le compartiment à demi-hauteur en utilisant les quatre vis.

REMARQUE: Ce lecteur de CD-ROM doit fonctionner horizontalement.

1. Connectez le câble d'alimentation à quatre broches du lecteur et le câble à 40 broches de l'interface IDE. Le bord coloré du câble IDE doit être aligné sur la position de la broche 1.

2. Fermez le châssis de l'ordinateur.

3. Reconnectez le câble d'alimentation et mettez l'ordinateur sous tension.

Installation logicielle

Pour Windows 95 ou OS/2 Warp, aucun pilote de périphérique externe n'est nécessaire. Pour DOS et Windows 3.1, la procédure à suivre pour l'installation est la suivante :

1. Initialisez votre ordinateur vers DOS au lieu de Windows.
2. Insérez la disquette du pilote de périphérique du CD-ROM dans le lecteur de disquettes 3,5pouces.
3. A l'invite de commande, tapez la lettre du lecteur utilisé, suivi de deux points (:), et ensuite appuyez sur Entrée.
4. Tapez setup, et ensuite appuyez sur Entrée
5. Suivez les instructions à l'écran.
6. Vous pouvez choisir Express Setup ou Custom Setup. Il est recommandé d'utiliser Express Setup, cependant vous pouvez utiliser Custom Setup si vous êtes un utilisateur expérimenté.
7. Réamorcez votre système.

REMARQUE : Veuillez lire le fichier README se trouvant sur la disquette du pilote de périphérique pour en savoir plus sur l'utilisation de ce lecteur.

Ejection de secours

Si pour une quelconque raison le plateau ne s'éjectait pas automatiquement, insérez et appuyez une baquette d'éjection à l'intérieur du trou d'éjection de secour pour éjecter le plateau manuellement. Un trombone remis droit avec un diamètre de 1,2 mm (typique) peut être utilisé comme baquette d'éjection.

Assurez-vous de mettre l'alimentation hors tension avant d'opérer la procédure d'éjection manuelle du disque.
