RA7524 - Système de porte de garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Commande radio pour volet roulant
Alimentation	Pile CR2032 3V
Fréquence de fonctionnement	433,92 MHz
Nombre de touches	2 (pour montée/descente)
Fonctions principales	Montée, descente, arrêt, programmation automatique
Programmation	Automatique sur 24 heures, programmation des heures de montée/descente
Portée	Portée radio standard pour commande de volet roulant
Installation	Fixation murale avec vis ou adhésif
Réglage fin de course	Oui, via interrupteurs internes
Température de fonctionnement	-20 °C à +55 °C
Consommation maximale	20 mA
Dimensions	71,5 x 71,5 x 19 mm
Fonction mémoire	Oui, mémorisation des commandes et horaires
Mode manuel	Oui, commande directe par touches
Mode automatique	Programmation des heures de montée/descente
Nombre de canaux	Non précisé
Indicateur LED	Oui, pour signaler la réception des commandes

FOIRE AUX QUESTIONS - RA7524 CHAMBERLAIN

Comment installer le CHAMBERLAIN RA7524 ?

Veuillez suivre le manuel d'installation fourni avec le produit, qui contient des instructions étape par étape pour le montage et le câblage.

Le moteur ne fonctionne pas, que faire ?

Assurez-vous que l'alimentation est branchée et que le disjoncteur n'a pas sauté. Vérifiez également les connexions électriques et le bon état de la télécommande.

Comment régler la puissance du moteur ?

Utilisez le bouton de réglage sur le moteur pour ajuster la force de traction. Consultez le manuel pour des instructions détaillées sur les réglages.

Quel type de batterie dois-je utiliser pour la télécommande ?

La télécommande nécessite une batterie de type CR2032. Remplacez-la si le signal ne fonctionne pas.

Comment réinitialiser le système ?

Pour réinitialiser le CHAMBERLAIN RA7524, appuyez sur le bouton de réinitialisation situé sur le moteur pendant 10 secondes jusqu'à ce que le voyant clignote.

Le moteur fait du bruit, est-ce normal ?

Un léger bruit est normal, mais si vous entendez des bruits inhabituels comme des grincements ou des cliquetis, vérifiez les composants pour tout désalignement ou usure.

Comment programmer une nouvelle télécommande ?

Suivez les instructions du manuel pour ajouter une nouvelle télécommande, généralement en appuyant sur le bouton de programmation sur le moteur et en appuyant ensuite sur le bouton de la télécommande.

Le capteur de sécurité ne fonctionne pas, que faire ?

Vérifiez que le capteur est propre et aligné correctement. Si le problème persiste, testez les connexions électriques et remplacez le capteur si nécessaire.

Où trouver des pièces de rechange pour le CHAMBERLAIN RA7524 ?

Vous pouvez trouver des pièces de rechange chez les revendeurs agréés ou sur le site web de CHAMBERLAIN. Assurez-vous d'utiliser des pièces d'origine pour un fonctionnement optimal.

Le système ne répond pas à la télécommande, que faire ?

Essayez de remplacer la batterie de la télécommande. Si cela ne fonctionne pas, vérifiez que le moteur n'est pas en mode de verrouillage et que vous êtes à portée d'action.

Comment nettoyer le CHAMBERLAIN RA7524 ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer le boîtier. Évitez d'utiliser de l'eau directement sur le moteur ou les composants électriques.

MODE D'EMPLOI RA7524 CHAMBERLAIN

Attention! Le non-respect de ces consignes peut entraîner des risques de blessures graves.

Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectuées par des electriciens spécialisés et habilités à cet effet.

Les enfants ne doivent pas être autorisés à jouer avec les commandes.

Contrôler régulièrement l'absence d'usure et d'endommagement du système de volets roulants ou de stores.

Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.

Observer le système de volets roulants ou de stores au cours de son fonctionnement.

Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agrées par la société Chamberlain.

Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.

Fonctionnement

Le bouton-poussoir mural radio possède 2 touches (▲) (▼), l'une est pour la DESCENTE, l'autre pour la MONTÉE. Une touche envoie un signal pour l'ouverture du volet roulant et l'autre touche actionne sa fermeture. Si pendant le mouvement de montée ou de descente du volet roulant, vous appuyez sur la touche prévue pour l'autre direction, ceci provoque l'arrêt du volet roulant.

Il est donc possible d'actionner plusieurs opérateurs qui se trouvent dans la portée de la télécommande (dans la même pièce).

Remarque : Chaque pression sur une touche envoie un signal radio à l'opérateur pendant une durée de 1,5 seconde. Pendant cette durée, il n'est pas possible, par exemple, d'arrêter le volet roulant.

Mode manuel

Veuillez actionner l'opérateur en appuyant sur les touches (MONTÉE / DESCENTE).

Mode automatique

Vous pouvez programmer l'heure de votre choix pour la MONTÉE ou la DESCENTE du volet roulant, ou pour les deux. Il s'agit d'une programmation sur 24 heures.

Le bouton-poussoir mural radio est monté sur un mur de la pièce où se trouve l'opérateur correspondant. Le montage doit être réalisé avec des vis ou du ruban adhésif.

OUVERTURE : Une marque se trouve sur le côté. Le couvercle peut être retiré à l'aide d'un tournevis plat.

Attention: N'endommagez pas de câbles électriques lors du montage, surtout si vous effectuez un montage à proximité d'un interrupteur ou d'une prise de courant. Faites attention de bien vérifier l'installation présente.

Parametrage par default

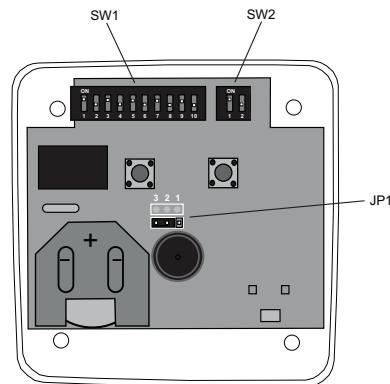

En enlevant le couvercle, vous verrez 10 DIP-switchs (SW1, paramétrage par défaut). Pour que chaque télécommande soit individuelle, changer le

Utilisation en conformité

Les télécommandes de ce produit conviennent uniquement aux opérateurs de volet roulant de la société Chamberlain (série F).

Si votre télécommande actuelle est d'une autre marque, elle n'est pas compatible avec ces appareils.

Afin de garantir le bon fonctionnement de ces télécommandes, il est impératif d'avoir un opérateur de volet roulant (de série F) de la société Chamberlain ou un récepteur d'usage universel (modèles : RA8001 ou CS8001)

Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.

En cas d'utilisation des commandes et des entraînements à des fins différentes de celles précitées ou en cas de modifications altérant la sécurité de l'installation, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi.

En cas de manipulation incorrecte, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

paramétrage selon votre choix.

Programmation de télécommandes RADIO (émetteurs) :

Remarque : Dans le texte ci-dessous, le bouton-poussoir mural radio est souvent décrit comme une télécommande car il s'agit d'une télécommande pour l'installation fixe (bouton-poussoir mural).

Voulez enregistrer jusqu'à 40 télécommandes. La première télécommande programmée est désignée par le terme de télécommande « maîtresse »

PROGRAMMATION de la télécommande suivante

(qui n'est pas la première télécommande ou télécommande « maîtresse »)

REMARQUE : Les étapes suivantes doivent être rapidement exécutées. Commencez par lire attentivement toutes les étapes. Il est plus facile de procéder avec une deuxième personne, celle-ci lisant le texte pendant que l'autre personne actionne les touches.

Étape 1: le volet roulant ne doit pas se trouver dans une position finale. Avec la télécommande maîtresse :

Étape 2: appuyer sur la touche Stop et maintenez-la enfoncée. L'opérateur se tourne brièvement 2 fois afin de signaler qu'il a compris l'ordre (env. 5 secondes). Attendez que l'opérateur se soit arrêté.

Étape 3: immédiatement après, appuyez brièvement sur la touche MONTÉE (touche supérieure) ainsi que sur la touche DESCENTE (touche inférieure). De nouveau, l'opérateur rouge brièvement à 2 reprises pour indiquer qu'il a compris l'ordre.

Avec la nouvelle télécommande :

Étape 4: immédiatement après la nouvelle télécommande, appuyez sur la touche MONTÉE (touche supérieure) et maintenez-la enfoncée. De nouveau, l'opérateur rouge brille brièvement à 2 reprises pour indiquer qu'il a compris l'ordre.

• Opération terminée

Remarques importantes

Remarque 1: entre l'étape 2 et l'étape 3, vous ne disposez que de 2 secondes au maximum. Au-delà de ces 2 secondes, l'opération est interrompue. L'opérateur doit cependant être arrêté avant.

Remarque 2: entre les étapes 3 et 4, vous n'avez que 7 secondes au maximum.

Remarque 3: n'appuyez sur une nouvelle touche que lorsque le voyant DEL s'est éteint sur la télécommande et que l'opérateur s'est arrêté. Si au lieu de fonctionner brièvement, l'opérateur fonctionne très longtemps dans une direction (entre les étapes 2 et 3), cela signifie que l'opération a échoué. Recommencez l'opération.

Efacement du bouton-poussoir MURAL RADIO programme

Il n'est pas possible de supprimer une seule télécommande qui a été programmée. Vous ne pouvez qu'effacer toutes les télécommandes. La suppression est possible : A. Directement sur l'opérateur (si la télécommande a été égarée ou si la pile est vide) B. en déplaçant la position des switches sur la console du bouton-poussoir dans une nouvelle combinaison. Le code déjà programmé restera dans la mémoire du récepteur de l'automatisation. Toutefois l'automatisation ne fonctionnera plus avec la console. A. Suppression « sans » télécommande directement sur l'opérateur • Débranchez l'opérateur. - Raccordez le câble noir qui sort de l'opérateur avec le câble d'alimentation (L). - Mettez en marche et attendez. L'opérateur tourne brièvement 2 fois et se positionne ensuite dans une des fins de course pour signaler que l'ordre a bien été compris. Les télécommandes sont effacées dès que l'opérateur commence à tourner. Rebranchez l'opérateur - Retirez le raccordement avec le câble noir en veillant à éviter tout court-circuit à l'extrémité libre. - Pour les autres étapes, consultez « Programmation de la première télécommande » - Opération terminée

Programmation de la première télécommande modification du SENS de rotation

La première télécommande est désignée par le terme de télécommande « maîtresse ». Elle détermine le sens

de rotation et décide si la touche supérieure possède réellement la fonction MONTÉE ou la fonction inverse. Si vous ne souhaitez programmer qu'une modification du sens de rotation, vous devez d'abord effacer toutes les télécommandes programmées (voir Suppression avec et sans télécommande).

REMARQUE 1: Si vous souhaitez faire une nouvelle programmation parce que les touches de la télécommande fonctionnent à l'envers (DESCENTE/MONTÉE), appuyez sur la touche DESCENTE (valable uniquement sur un nouvel opérateur qui a été programmé en usine). REMARQUE 2: il est conseillé de programmer une vraie télécommande comme "Master" et non pas le bouton pouvoir.

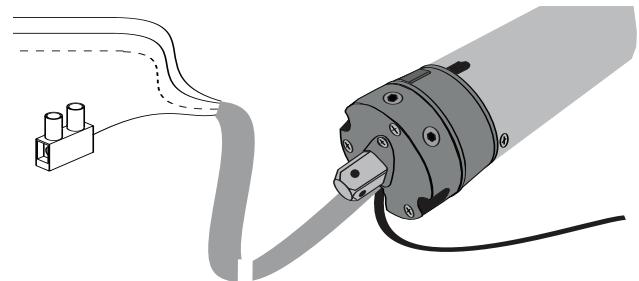

• Débranchez l'opérateur.
• Appuyez sur la touche MONTÉE ou sur la touche DESCENTE (sens de rotation) de la nouvelle télécommande « maîtresse » et maintenez-la enfoncée. (en restant dans la portée radio de l'opérateur)
• Branchez le courant et attendez
• Si l'opération a réussi, l'opérateur se tourne brièvement 2 fois pour indiquer que l'ordre a bien été compris.
• Opération terminée

Remarques :

• Si l'opération a échoué, ceci est peut-être dû au fait qu'une télécommande « maîtresse » est déjà enregistrée. S'il n'est pas possible de le savoir, vous devez de nouveau tout effacer en suivant les instructions du paragraphe « Suppression sans télécommande »
• Étiez-vous dans la portée de réception du moteur ?
• La pile de la télécommande fonctionne-t-elle correctement?
• S'est-il écoulé plus de 20 secondes entre le moment où vous avez branché le courant et le moment où vous avez appuyé sur l'émetteur?

Commutateur SW2 avec numéro 1 sur ON = heures d'été

Commutateur SW2 avec numéro 1 sur OFF = heures d'hiver

Programmation des HEURES de montée / descente dispositif de commande automatique activé / désactivé

Lorsque vous appuyez sur les deux touches de la console et les maintenez enfoncées, vous entendez des tonalités (bips) dans cet ordre.

1 bip : mode automatique DÉSACTIVÉ

2 bips : mode automatique ACTIVÉ

3 bips : il est possible de programmer l'heure de MONTEE / DESCENTE

Remarque : Si vous avez appuyé trop longtemps sur les touches, recommencez l'opération.

Enregistrement des heures de la journée

Vous devez attendre l'heure de la journée à laquelle vous souhaitez programmer la MONTEE ou la DESCENTE du volet roulant pour effectuer cette programmation.

• Appuyez sur les deux touches et attendez jusqu'à ce que vous entendiez 3 bips.
• Appuyez ensuite sur la touche souhaitée (MONTÉE ou DESCENTE). Si vous entendez 1 bip, ceci confirme que l'opération est réussie. L'action que vous venez d'enregistrer (MONTÉE ou DESCENTE) sera maintenant exécutée toutes les 24 heures.
• Opération terminée

Remarque 1: Le cas échéant, n'oubliez pas de régler la console sur le mode automatique.

Remarque 2: L'enregistrement d'une nouvelle heure de la journée efface l'ancienne heure enregistrée. Remarque 3: Il est possible de désactiver complètement le mode automatique afin d'éviter des programmations erronées. - Commutateur SW2 avec numéro 2 sur ON = mode automatique verrouillé - Commutateur SW2 avec numéro 2 sur OFF = mode automatique activé

Lorsque cette fonction est activée, le bouton-poussoir mural envoie à l'opérateur 3 fois le même signal pour la MONTÉE ou la DESCENTE, et ce à des intervalles de 3 minutes et 12 secondes. Exemple: Si le premier signal radio n'atteint pas l'opérateur parce qu'il a été perturbé par d'autres impulsions radio, il est très probable que le deuxième ou le troisième

signal soit correctement transmis à l'opérateur.

Un petit cavalier JP1 (jumper) est situé au centre de la commande du bouton-poussoir.

Transmission simple JP1 entre 1 et 2

Transmission triple JP1... entre 2 et 3

Remarque: La fonction Triple transmission peut toutefois s'avérer génante.

Exemple: Si après avoir été ouvert, le volet roulant est immédiatement fermé, il devrait alors être ouvert de nouveau par la deuxième impulsion émise au bout de 3 minutes.

Reemplacement des PILES et réinitialisation

• Toute programmation est effacée lorsque les piles sont changées.
• Il est conseillé de remplacer les piles une fois par an.

• Pile: CR2032 3 volts, numéro de commande: 10A20
• Fréquence effective

433.92 MHz

• Codes : 1024

- Consommation maximale:

20 mA

• Température de service :

-20*55°C

• Dimensions:

71.5 × 71.5 × 19 ~mm.

VOUS TROUVEREZ TOUTE L'INFORMATION SUPPLÉMENTAIRE DANS LE MANUEL DU MOTEUR À TRANSMISSION RADIO OU DANS CELUI DU RECEPTEUR POUR MONTAGE ULTERIEUR.

Réglage HEURE d'hiver / HEURE d'été (SW2)

Le jour de la programmation, le commutateur SW2 situé à l'intérieur du bouton-poussoir mural et portant le nombre 1 doit être réglé sur la bonne position. À un moment ultérieur, pendant le fonctionnement normal de l'appareil, vous pourrez, grâce à la commutation, retarder l'heure d'1 heure sans qu'il soit nécessaire de reprogrammer les heures de MONTÉE / DESCENTE.

Une petite inscription avec « ON » se trouve sur le socle de l'interrupteur. Elle sert d'information. La position OFF est dans l'autre direction.
