MODE D'EMPLOI PSR 18 BOSCH

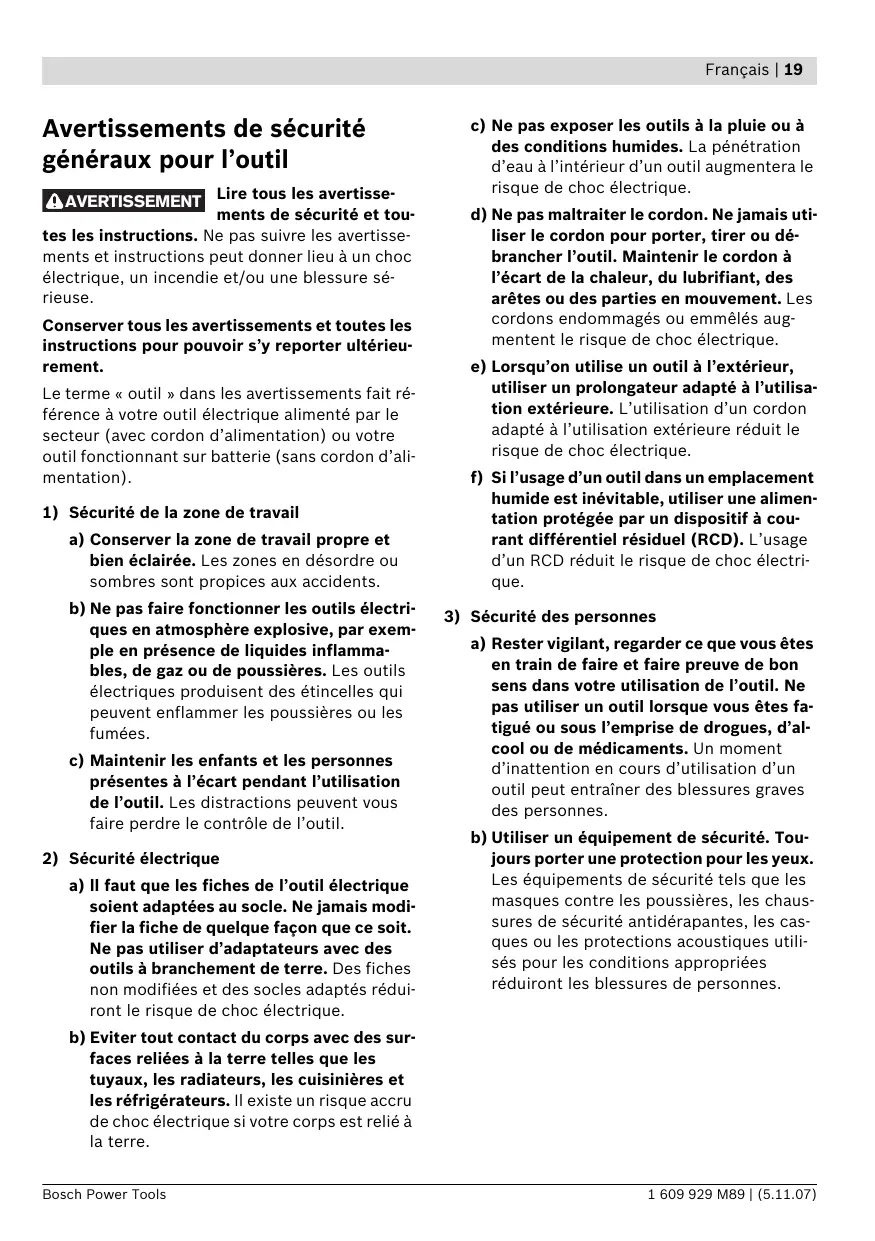

Avertissements de sécurité généraux pour l’outil fr

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc

électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). 1) Sécurité de la zone de travail a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. 2) Sécurité électrique a) ll faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique.

3) Sécurité des personnes a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.

1 609 929 M89 | (5.11.07)

20 | Français c) Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. 4) Utilisation et entretien de l’outil a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer.

d) Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu

à des situations dangereuses. 5) Utilisation des outils fonctionnant sur batteries et précautions d’emploi a) Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. b) N’utiliser les outils qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.

c) Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.

1 609 929 M89 | (5.11.07)

Français | 21 c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne

à une autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. 6) Maintenance et entretien a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue.

Instructions de sécurité spécifiques à l’appareil f Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc

électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels. f Arrêtez immédiatement l’appareil électrique lorsque l’outil coince. Attendez-vous à des couples de réaction importants causant un contrecoup. L’outil se bloque lorsque : – l’appareil électrique est surchargé ou – lorsqu’il coince dans la pièce à travailler.

f Maintenez l’outil par les surfaces de prise isolantes, si l’outil coupant, en marche, peut

être en contact avec des conducteurs cachés. Le contact avec un fil « sous tension » mettra également « sous tension » des parties métalliques de l’appareil, provoquant ainsi une décharge électrique. f Bien tenir l’appareil électroportatif. Lors du vissage ou du dévissage, il peut y avoir des couples de réaction instantanés élevés. f Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains. f Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. f Avant de déposer l’outil électroportatif, attendre que celui-ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraîne une perte de contrôle de l’outil électroportatif. f Eviter une mise en marche par mégarde. S’assurer que l’interrupteur Marche/Arrêt est effectivement en position d’arrêt avant de monter un accu. Le fait de porter l’outil électroportatif en laissant le doigt sur l’interrupteur Marche/Arrêt ou de mettre en place l’accu dans l’outil électroportatif lorsque celui-ci est en marche peut entraîner des accidents. f Ne pas ouvrir l’accu. Risque de court-circuit. Protéger l’accu de toute source de chaleur, comme p. ex. l’exposition directe au soleil et au feu. Il y a risque d’explosion.

1 609 929 M89 | (5.11.07)

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Utilisation conforme

L’outil électroportatif est conçu pour le vissage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, le céramique et les matières plastiques.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique. 1 Mandrin automatique 2 Douille avant 3 Douille arrière 4 Bague de réglage de présélection du couple 5 Indicateur du sens de rotation vers la droite 6 Indicateur du sens de rotation vers la gauche 7 Poignée avec surface softgrip 8 Embout* 9 Touche de déverrouillage de l’accumulateur 10 Accu 11 Lampe « Power Light » 12 Commutateur du sens de rotation 13 Interrupteur Marche/Arrêt 14 Porte-embout universel* *Les accessoires décrits ou montrés ne sont pas compris dans l’emballage standard.

1 609 929 M89 | (5.11.07)

Bruits et vibrations

Valeurs de mesure déterminées conformément à EN 60745. Les mesures réelles (A) du niveau de pression acoustique de l’appareil sont de 75 dB(A). Incertitude K=3 dB. Lors du travail, le niveau sonore peut dépasser 80 dB(A). Porter une protection acoustique ! Valeurs totales des vibrations (somme vectorielle de trois sens) relevée conformément à EN 60745 : Perçage du métal : Valeur d’émission vibratoire ah <2,5 m/s2, incertitude K=1,5 m/s2, Vissage : Valeur d’émission vibratoire ah <2,5 m/s2, incertitude K =1,5 m/s2. L’amplitude d’oscillation indiquée dans ces instructions d’utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d’outils électroportatifs. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L’amplitude d’oscillation représente les utilisations principales de l’outil électroportatif. Si l’outil électroportatif est cependant utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, l’amplitude d’oscillation peut être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée de travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibrations, telles que par exemple : Entretien de l’outil électroportatif et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Caractéristiques techniques

Perceuse-visseuse sans fil

Couple max. vissage dur/tendre suivant

Vitesse de rotation en marche à vide

Poids suivant EPTA-Procédure 01/2003

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009). Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering

Charger l’accu Un accu neuf ou un accu qui n’a pas été utilisé pour une période assez longue n’atteint sa pleine puissance qu’après environ cinq cycles de charge et de décharge. Pour sortir l’accu 10 appuyer sur les touches de déverrouillage 9 et enlever l’accu de l’outil électroportatif en tirant vers le bas. Ne pas appliquer de la force. L’accu est équippé d’une surveillange NTC de température qui ne permet de charger l’accu que dans la plage de température entre 0 °C et 45 °C. La durée de vie de l’accu s’en trouve augmentée. Si le temps de service de l’accu se raccourcit considérablement après les recharges effectuées, cela signifie que l’accu est usagé et qu’il doit être remplacé. Respectez les indications concernant l’élimination.

Changement de l’outil (voir figure A) f Avant d’effectuer des travaux sur l’appareil

(p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. Tenir la douille arrière 3 du mandrin automatique 1 et ouvrir la douille avant 2 dans le sens de rotation n jusqu’à ce que l’outil puisse être monté. Mettre en place l’outil. Tenir fermement la douille arrière 3 du mandrin automatique 1 et tourner manuellement à fond la douille avant 2 dans le sens de rotation o jusqu’à ce qu’un clic se fasse entendre. Le mandrin de perçage se trouve alors verrouillé automatiquement. Le verrouillage peut être desserré lorsqu’on tourne la douille avant 2 en sens inverse afin d’enlever l’outil.

Changement du mandrin de perçage

Pour des outils électriques qui ne disposent pas d’un blocage de la broche de perçage, le mandrin de perçage doit être remplacé par une station de service après-vente pour outillage Bosch agréée. Le mandrin de perçage doit être serré avec un couple de serrage de 30–35 Nm environ.

Aspiration de poussières/de copeaux f Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées.

1 609 929 M89 | (5.11.07)

– Si possible, utilisez une aspiration des poussières.

– Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire de la classe de filtre P2. Respectez les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Mise en service Monter l’accu f N'utilisez que des accus O packs d’origine Bosch qui ont la tension indiquée sur la plaque signalétique de l’outil électroportatif. L’utilisation de tout autre accumulateur peut entraîner des blessures et des risques d’incendie. Mettez le commutateur de sens de rotation 12 en position médiane pour éviter une mise en marche non-intentionnée de l’appareil. Montez l’accu chargé 10 dans la poignée jusqu’à ce qu’il s’encliquette de façon perceptible et correcte. Régler le sens de rotation (voir figure B) Avec le commutateur de sens de rotation 12 le sens de rotation de l’outil électroportatif peut être inversé. Ceci n’est cependant pas possible, quand l’interrupteur Marche/Arrêt 13 est appuyé. Rotation à droite : Pour percer et visser, tourner le commutateur du sens de rotation 12 à fond vers la gauche. L’indicateur du sens de rotation vers la droite 5 s’allume lorsque l’interrupteur Marche/Arrêt 13 est actionné. Rotation à gauche : Pour desserrer ou dévisser des vis, tourner le commutateur du sens de rotation 12 à fond vers la droite. L’indicateur du sens de rotation vers la gauche 6 s’allume lorsque l’interrupteur Marche/Arrêt 13 est actionné.

Présélection du couple A l’aide de la bague de réglage de présélection du couple 4, il est possible de présélectionner le couple nécessaire par 10 étapes. Lorsque le réglage du couple est correct, l’outil de travail est arrêté dès que la vis est juste au même niveau que la surface du matériau et que le couple réglé est atteint. Pour dévisser les vis, éventuellement choisir un réglage plus élevé ou régler sur le symbole « Perçage ». Perçage Dans la position « Perçage » l’embrayage à crans est désactivé. Mise en Marche/Arrêt Pour mettre l’outil électroportatif en marche, appuyer sur l’interrupteur Marche/Arrêt 13 et le maintenir vous appuyez. La lampe 11 s’allume lorsque l’interrupteur Marche/Arrêt 13 est enfoncé à moitié ou complètement et permet d’éclairer l’endroit de vissage lorsque l’éclairage est mauvais. Pour arrêter l’outil électroportatif vous relâchez l’interrupteur Marche/Arrêt 13. Réglage de la vitesse de rotation Il est possible de régler sans à-coups la vitesse de rotation de l’outil électroportatif en opération suivant la façon dont on appuie sur l’interrupteur Marche/Arrêt 13. Une pression légère sur l’interrupteur Marche/Arrêt 13 entraîne une faible vitesse de rotation. Plus la pression augmente, plus la vitesse de rotation est élevée. Frein de ralentissement Dès qu’on lâche l’interrupteur Marche/Arrêt 13, le mandrin de perçage est freiné afin d’empêcher le ralentissement par inertie de l’outil de travail. Lors du serrage de vis, ne relâchez l’interrupteur Marche/Arrêt 13 que lorsque la vis ne déborde plus la pièce à travailler. La tête de la vis ne sera pas enfoncée dans la pièce à travailler.

Instructions d’utilisation f Poser l’outil électroportatif sur la vis seulement lorsque l’appareil est éteint. Les outils de travail en rotation peuvent glisser.

Poignée avec surface softgrip La surface de la poignée 7 (softgrip) empêche la main de glisser, permettant ainsi une meilleure maniabilité de l’outil électroportatif et une meilleure prise en main. Grâce au revêtement en caoutchouc, les vibrations sont également atténuées. Conseils Après avoir travaillé à une petite vitesse de rotation pendant une période relativement longue, faire travailler l’outil électroportatif à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser refroidir. Pour percer dans le métal, n’utiliser que des forets HSS aiguisés et en parfait état (HSS = aciers super rapides). La gamme d’accessoires Bosch vous assure la qualité nécessaire. Avant de visser des vis d’un certain diamètre et d’une certaine longueur dans des matériaux durs, il est recommandé d’effectuer un préperçage à l’aide du diamètre de l’âme du filet d’environ 2 /3 de la longueur de vis.

Entretien et service après-vente

Nettoyage et entretien f Avant d’effectuer des travaux sur l’appareil (p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. f Tenez toujours propres l’outil électroportatif ainsi que les ouïes de ventilation afin d’obtenir un travail impeccable et sûr.

1 609 929 M89 | (5.11.07)

Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et leurs accessoires. France Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : +33 (0143) 11 90 06 Fax : +33 (0143) 11 90 33 E-Mail : sav.outillage-electroportatif@fr.bosch.com N° Vert : +33 (0800) 05 50 51 www.bosch.fr Belgique, Luxembourg Tel. : +32 (070) 22 55 65 Fax : +32 (070) 22 55 75 E-Mail : outillage.gereedschap@be.bosch.com Suisse Tel. : +41 (044) 8 47 15 12 Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Seulement pour les pays de l’Union Européenne : Ne jetez pas votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée. Accus/piles :

Ni-Cd : Nickel-Cadmium

Attention : Ces accus contiennent du cadmium, un métal lourd hautement toxique. Ni-MH : Nickel Métal Hydride Ne pas jeter les accu/piles dans les ordures ménagères, ni dans les flammes ou l’eau. Les accus/piles doivent être collectés, recyclés ou éliminés en conformité avec les réglementations se rapportant à l’environnement. Seulement pour les pays de l’Union Européenne : Les accus/piles usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE. Les accus/piles dont on ne peut plus se servir peuvent être déposés directement auprès de : Suisse Batrec AG 3752 Wimmis BE Sous réserve de modifications.

1 609 929 M89 | (5.11.07)
