EB-1400WI - Projecteur interactif EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur interactif
Marque	EPSON
Modèle	EB-1400WI
Poids du projecteur (approx.)	≤ 7 kg
Poids de la plaque d'installation	Environ 7,4 kg
Poids total (projecteur + plaque)	14,5 kg
Capacité de charge max. de la plaque	7 kg
Taille d'écran recommandée	53 à 100 pouces (selon format)
Distance de projection	6,2 à 31,1 cm (selon taille d'écran)
Fonction interactive	Oui (Easy Interactive Pen)
Connexions	Cordon secteur, câble ordinateur, câble USB, audio, réseau
Accessoires inclus	Plaque d'installation, vis, clés, cache, capuchon, fiche modèle
Installation murale	Mur en béton, boulons M8, 3 points de fixation min.
Réglages disponibles	Coulissement vertical/horizontal/avant-arrière, roulis, rotation, inclinaison
Sécurité	Vis à serrer fermement, contrôle régulier, pas d'adhésifs ni lubrifiants
Entretien	Nettoyage du filtre à air, contrôle des vis
Conditions d'utilisation	Température adaptée, éviter poussière et humidité

FOIRE AUX QUESTIONS - EB-1400WI EPSON

Comment installer la plaque d'installation du projecteur sur le mur ?

L'installation doit être réalisée par au moins deux techniciens qualifiés sur un mur en béton solide. Utilisez la fiche modèle pour marquer l'emplacement, percez des trous de 8,5 mm de diamètre et 40 mm de profondeur, puis insérez des pattes de fixation M8 x 50 mm. Fixez la plaque murale à l'aide d'écrous et boulons M8. Ensuite, assemblez la plaque d'installation et fixez-la à la plaque murale avec les vis fournies. Reportez-vous au guide pour les réglages précis.

Quels sont les outils nécessaires pour l'installation ?

Vous aurez besoin d'une clé à six pans (pour M4), d'une clé plate de 13 mm (pour M8 et M6), d'un tournevis cruciforme n°3, d'une perceuse avec foret de 8,5 mm, d'un marteau, et d'une poire aspirateur pour nettoyer les trous.

Comment régler la distance de projection ?

Consultez le tableau de distance de projection dans la notice pour trouver la valeur 'b' (mesure de la glissière) correspondant à la taille de votre écran. Serrez les boulons de la glissière, retirez-la, puis alignez-la sur la mesure (b + épaisseur de l'écran). Revissez pour fixer.

Comment utiliser la fonction interactive ?

La fonction interactive nécessite un calibrage préalable pour aligner le curseur avec le Easy Interactive Pen. Installez Easy Interactive Tools Ver.2.XX sur votre ordinateur et, sous Mac OS X, installez également Easy Interactive Driver Ver.2.XX. Connectez le projecteur à l'ordinateur via un câble USB et un câble vidéo.

Comment régler la mise au point ?

Déplacez le levier du capot du filtre à air pour ouvrir le capot, puis utilisez le levier de mise au point pour ajuster la netteté de l'image. Refermez le capot après réglage.

Quelles précautions de sécurité respecter lors de l'installation ?

Le mur doit être en béton et suffisamment solide pour supporter le poids total (14,5 kg). Utilisez exclusivement des boulons M8. Ne desserrez jamais les fixations après installation. Vérifiez régulièrement le serrage des vis. N'utilisez pas d'adhésifs ou lubrifiants sur les pièces.

Comment fixer le cache du câble ?

Après avoir connecté tous les câbles, fixez le cache de la plaque murale en enclenchant les clips. Pour le cache du câble du projecteur, vissez-le à l'aide des deux vis fournies. Assurez-vous qu'aucun câble n'est pincé.

Puis-je utiliser un écran non listé dans le tableau ?

Oui, mais la distance de projection devra être ajustée. Utilisez le tableau comme référence pour les tailles d'écran de 53 à 100 pouces. Pour des tailles non listées, calculez la distance à partir des formules ou effectuez des tests. La qualité d'image peut varier.

Comment nettoyer le filtre à air ?

Ouvrez le capot du filtre à air en déplaçant le levier. Retirez le filtre et nettoyez-le avec un aspirateur ou à l'eau tiède (laissez sécher complètement). Remettez le filtre en place et refermez le capot. Un nettoyage régulier est recommandé.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles. Assurez-vous qu'aucun éclairage fluorescent ou climatiseur ne perturbe le signal. Utilisez la télécommande dans un rayon de 20 mètres. Si le problème persiste, réinitialisez le projecteur ou contactez le support.

MODE D'EMPLOI EB-1400WI EPSON

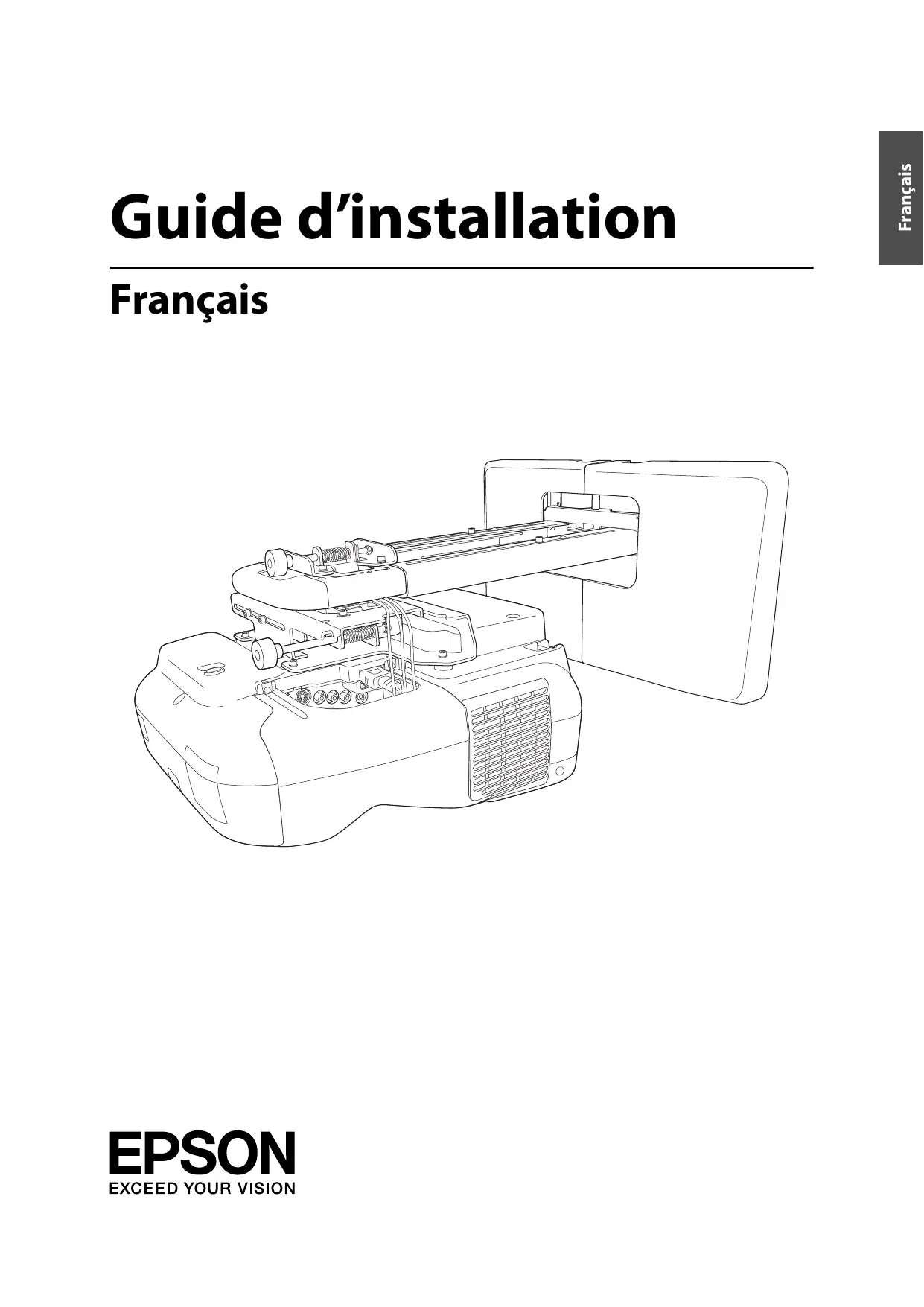

Guide d'installation

François

Pour votre sécurité, veuilles tire toutes les consignes containues dans ce guide avant d'utiliser la plaque d'installation. Une manipulation incorrecte ne respectant pas ces consignes pourrait endommager la plaque d'installation ou provoquer des blessures corporelles ou des dommages matériels. Conservez ce guide d'installation à portée de main pour pouvoir vous y reporter ultérieurement.

Lisez le Guide de l'utilisateur et les Consignes de sécurité de votre projecteur et suivez les instructions figurant dans ces documents.

Explication des symboles

Les symboles d'ajretissement ci-dessous sont utilisés dans ce guide d'installation afin de vous éviter de vous blesser ou de provoquer des dommages matériels. Assurez-vous de bien avoir compris la signification de ces avertissements lorsque vous lisez ce guide.

Avertissement	Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voir la mort, en raison d'une manipulation incorrecte.
Attention	Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dommages physiques, en raison d'une manipulation incorrecte.
	Ce symbole signale des informations connexes ou utiles.
	Symbole indiquant une action à ne pas faire
	Symbole indiquant une action à faire

Consignes de sécurité pour l'installation

! Avertissement
La plaque d'installation est conçue exclusivement pour fixer un projeteur à un mur. Si un équipement autre qu'un projeteur est installé, son poids peut endommager le support. En cas de chute de la plaque d'installation, elle peut provoquer des blessures corporelles ou des dommages matériels.	!
Les travaux d'installation (fixation murale) doivent être effectuels par des spécialistes disposant des compétences techniques et du savoir-faire appropriés. Une installation incomplète ou incorrecte pourrait entrainer la chute de la plaque d'installation et provoquer des blessures ou des dommages matériels.	!
Suivez les instructions duprésent guide pour installer la plaque d'installation. En cas de non-respect des instructions, la plaque d'installation peut tomber et provoquer des blessures corporelles ou un accident.	!
Manipuez le cordon secteur avec précaution. Une manipulation incorrecte peut provoquer un incendie ou une électrocution. Prenez les précautions suivantes en le manipulant: · Ne saisissez pas la fiche secteur avec des mains humides. · N'utilise pas un cordon secteur endommagé ou modifié. · Ne tirez pas exagérément sur le cordon lorsque vous le faites passer à travers la plaque d'installation.	!
N'installez pas la plaque d'installation à un endroit où elle peut être soumise à des vibrations ou des chocs. Des vibrations ou des chocs poursaient endommager le projeteur ou la surface de montage. Vous risqueriez également de provoquer la chute de la plaque d'installation ou du projeteur et donc des blessures corporelles ou des dommages matériels.	×
Installez la plaque d'installation de sorte qu'elle puisse supporter son poids ainsi que celui du projeteur et résister à toute vibration horizontale. Utilisez des écrous et des boulons M8. Si vous utilisez des écrous et des boulons de taille inférieure à M8, la plaque d'installation risque de tomber. Epson n'accepte aucune responsabilité pour tout dommage ou toute blessure dus à une solidité du mur insuffisante ou une installation inappropriée.	!
L'installation doit être exécutée par au moins deux techniciens qualifiés. Si vous nevez desserrer des vispendant l'installation, voirlez à ne pas provoquer la chute de la plaque d'installation. En cas de chute de la plaque d'installation ou du projeteur, elle peut provoquer des blessures corporelles ou des dommages matériels.	!
Avertissement
La fixation du projecteur sur un mur à l'aide de la plaque d'installation doit être effectué sur un mur suffisamment solide pour maintainir la plaque d'installation et le projecteur. Cette plaque d'installation doit être installée sur un mur en béton. Vérifiéz donc le poids du projecteur et de la plaque d'installation avant l'installation et voirlez à la bonne solidité du mur. Si la solidité du mur est insuffisante, renforce le mur avant de procéder à l'installation.	Ø
Contrôlez régulièrement la plaque d'installation pour vérifier qu'aucune de ses pieces n'est endommagée ou que des vis ne sont pas desserrées. Si des pieces sont endommagées, cessez immédiatement d'utiliser la plaque d'installation. En cas de chute de la plaque d'installation ou du projecteur, elle peut provoquer des blessures corporelles ou des dommages matériels.	Ø
Ne modifies jamais la plaque d'installation.	Ø
Ne suspendez aucun objet à la plaque d'installation ni ne posez d'objet lourd sur celle-ci. En cas de chute du projecteur ou de la plaque d'installation, elle peut provoquer des blessures corporelles ou des dommages matériels.	Ø
Si vous utilisez des adhésifs pour empêcher les vis de se desserrer ou si vous utilisez des lubrifiants ou des huiles sur la plaque coulissant de fixation du projecteur, le boitier risque de se détiériorer, au risque de provoquer la chute du projecteur et des blessures corporelles ou des dommages matériels. N'utilise pas d'adhésifs, ni d'huiles ou lubrifiants pour installer ou régler la plaque d'installation.	Ø
Serrez fermement toutes les vis après tout réglage. Si ces instructions ne sont pas respectées, le projecteur ou la plaque d'installation peut tomber et provoquer des blessures corporelles ou des dommages matériels.	Ø
Ne déserrez jamais les écrous et les boulons après l'installation. Vérifiéz régulièrement que les vis ne se sont pas desserrées. Si vous constazez le moindre jeu, resserrez fermement les vis concernées. Si ces instructions ne sont pas respectées, le projecteur ou la plaque d'installation peut tomber et provoquer des blessures corporelles ou des dommages matériels.	Ø
Lors du câblage, vérifie que le cable n'entre pas en contact avec les vis ou les boulons. Une manipulation incorrecte du cable peut provoquer un incendie ou une électrocution.	Ø

Attention
N'installez pas la plaque d'installation dans un endroit qui excède la plage de température de fonctionnement du modèle de projecteur. Un tel environnement peut endommager le projecteur.	Ø
Installee la plaque d'installation dans un endroit à l'abri de la poussière et de l'humidité pour que l'objectif et les éléments optiques internes ne se salissent pas.	Ø
N'exercez pas une force excessive pendant le réglage de la plaque d'installation. La plaque d'installation peut être endommagée et provoquer des blessures corporelles.	Ø

• Préparez à l'avance le câblage de l'alimentation électrique de l'emplacement d'installation de la plaque d'installation.
• Éloignez le projecteur des autres appareils électriques, notamment des éclairages fluorescentes ou des climatiseurs. Certains types d'éclairages fluorescentes risquent d'interférer avec la télécommande du projecteur.
• Nous vous recommendons d'utiliser un cable de connexion d'une longueur inférieure à 20 metres afin de réduire l'effet de parasites.

• Nous recommendons l'utilisation d'écrans à manche ou à carte.
  Assurez-vous que le projecteur est configuré dans les conditions suivantes.

• L'écran de projection est de forme rectangulaire sans distorsion.

• Le projecteur est incliné selon un angle inférieur à ±3° verticalément et horizontallyment par rapport à la surface de projection.

• La fonction interactive (Easy Interactive Function) vous permet de prendre des notes directement sur la surface de projection à l'aide de Easy Interactive Pen. Configurez de sorte que la surface de projection soit à portée de bras.

• Si plusieurs EB-1410Wi ou EB-1400Wi sont installés dans la même démarche, l'utilisation de Easy Interactive Pen peut être instable. Définissez la [Distance projecteurs] dans le menu Configuration en fonction de la distance entre les projecteurs.
  Guide de l'utilisateur du projecteur, Menu Configuration

À propos de ce Guide d'installation

Le present guide décrit comment installer le projecteur à courte distance de projection EB-1410Wi/1400Wi sur un mur à l'aide de la plaque d'installation prévue exclusivement à cet effet.

1 Contenu de l'emballage

p.6

2 Spécifications

p. 7

3 Connexion des apparils

p.9

4 Tableau de distance de projection

p. 11

5 Procedure d'installation

p.17

(1) Désassembler les pièces

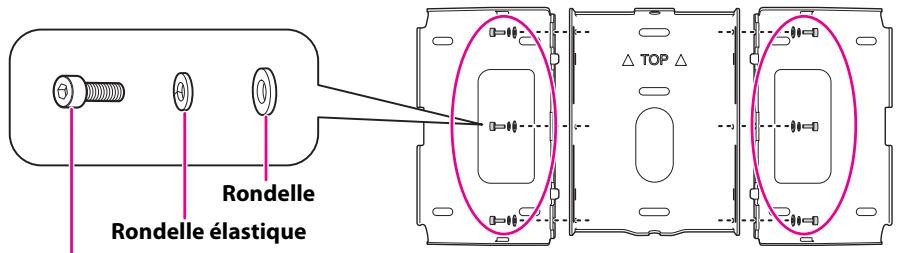

(2) Assembler les pièces
(3) Installer la plaque murale sur le mur
(4) Déterminer la distance de projection et-retirer la glissière
(5) Faire passer les câbles dans la plaque d'installation
(6) Fixer la plaque d'installation à la plaque murale

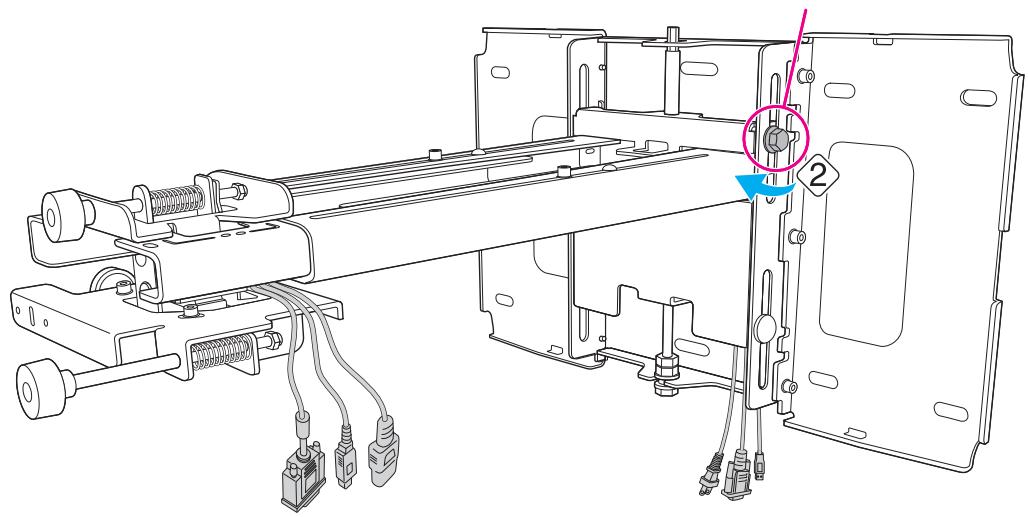

(7) Régler le couilissement vertical pour l'aligner avec la position standard
(8) Fixer le projecteur à la plaque d'installation
(9) Connecter le cordon secteur et les autres cables au projecteur

6 Réglage de l'écran de projection

p.27

(1) Mettre le projecteur sous tension
(2) Changer le rapport largeur/hauteur
(3) Afficher la mire
(4) Régler la mise au point
(5) Utiliser la molette de réglage gauche pour régler le roulis horizontal
(6) Utiliser la molette de réglage croite pour régler la rotation horizontal
(7) Utiliser la molette de réglage supérieure pour régler l'inclinaison verticalie
(8) Régler le coulissement horizontal
(9) Régler le couilissement vers l'avant/l'arrière
(10) Régler le couilissement vertical
(11) Supprimer l'affichage de la mire

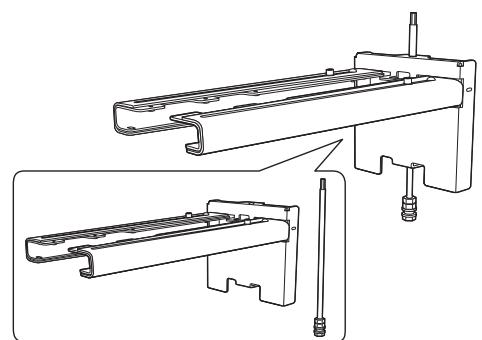

7 Fixation des caches

p. 33

(1) Fixer le cache de la plaque murale et le capuchon de protection
(2) Fixer le cache du cable au projecteur

Plaque d'installation

Plaque murale

Dispositif de réglage à 3 axes

Plaque coulissante

* La plaque coulissant est fixée au dispositif de réglage à 3 axes à la livraison.
Capuchon de protection

Clé à six pans (pour M4)

Clé plate
13 mm (pour M8 et M6) x 6 mm (pour l'axe hexagonal)

Cache de la plaque murale

Fiche modele
(pour l'installation de la plaque murale)

Forme	Nom	Quantité	Application
	Boulon à tête cylindrique à six pans M4 x 12 mm avec rondelle/rondelle élastique	6	Pour l'assemblage de la plaque murale
		4	Pour l'installation du dispositif de réglage à 3 axes/de la plage d'installation
		4	Pour l'installation de la plaque coulissante/du projecteur
		2	Pour l'installation de la plaque coulissante/du dispositif de réglage à 3 axes (fixé(e) à la livraison)
	Boulon à épaulement à six pans M6 x 20 mm avec rondelle/rondelle élastique	1	Pour l'installation de la plaque d'installation/plaque murale
	Vis à épaulement à tête à empreinte cruciforme M6 x 20 mm avec rondelle plastique	3

• Utilisez les boulons ou vis fournis avec la plaque d'installation pour installer cette dernière, comme déscrit dans le précédent guide. Ne leur substituez pas un autre type de boulons.
• Vous doivent utiliser des pattes de fixation M8 x 50 mm disponibles en magasin (au moins 3) pour fixer la plaque murale au mur.
• Rassembliez les outils et les éléments nécessaires avant de commencer l'installation.

2. Specifications

Élément	Spécification	Remarque	Page de référence
Poids de la plaque d'installation (dispositif de réglage à 3 axes, plaque coulissantante, plaque murale, cache de la plaque murale et capuchon de protection inclus)	Environ 7,4 kg	Plaque d'installation (2,8 kg), dispositif de réglage à 3 axes (1,1 kg), plaque coulissantante (0,7 kg), plaque murale (2,5 kg), cache de la plaque murale et capuchon de protection (0,3 kg)
Capacité de charge maximale	7 kg
Plage de réglage du coulissement vers l'avant/l'arrête	0 à 310 mm	Plage de réglage du coulissement du bras : 0 à 248 mmRéglage à partir de la position d'installation du dispositif de réglage à 3 axes : 62 mm	Voir l'illustration ci-dessous
Plage de réglage du coulissement vertical	± 38 mm		Voir l'illustration ci-dessous
Plage de réglage du rouli horizontal	± 3°	Réglages précis possibles avec la molette de réglage	p. 29
Plage de réglage de la rotation horizontal	± 3°	Réglages précis possibles avec la molette de réglage	p. 30
Plage de réglage de l'inclinaison verticale	± 3°	Réglages précis possibles avec la molette de réglage	p. 30
Plage de réglage du coulissement horizontal	± 45 mm		Voir l'illustration ci-dessous

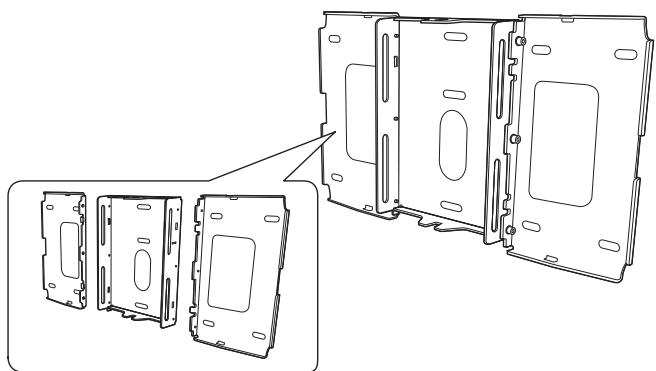

Plaque murale

Le produit est livré en trois pieces. Utilisez les boulons M4 x 12 mm (x6) fournis pour fixer les pieces séparées avant l'utilisation.

[Unité : mm]

Plage de réglage du coulissement vertical

Plage de réglage du coulissement horizontal

Plage de réglage du coulissement vers l'avant/l'arrière

Plage de réglage du couilissement du bras

Réglage à partir de la position d'installation du dispositif de réglage à 3 axes

En déplaçant la position d'installation du dispositif de réglage à 3 axes vers l'avant ou l'arrière, vous pouvez régler la position d'installation du projecteur.

Lorsque la taille de I'ecran est inférieure a 70 pouces, installez-le a la position indiquee par le poincon

Lorsque la taille de I'ecran est de 70 pouces ou plus, installez-le à la position indiquee par le poincon

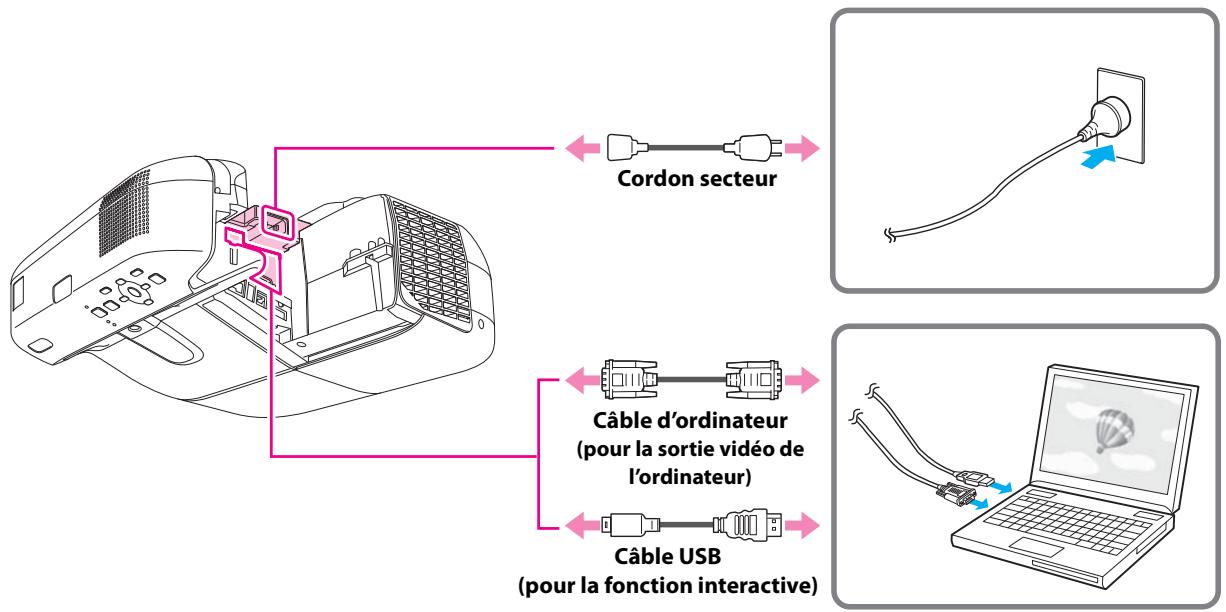

Câbles nécessaires

Préparez tous les cables nécessaires à l'emplacement d'installation de la plaque d'installation.

• Cordon secteur, cable d'ordinateur, cable USB (requis)
• Câbles aux apparèils, uneamera document ou un microphone par exemple, que vous envisagez de connecter au projecteur (selon vos besoin)

Pour plus d'informations, reportez-vous au Guide de l'utilisateur fourni sur le Document CD-ROM.

Câbles requis
Préparer les câbles de vos apparêils

Haut-parleurs externes
Câble audio (disponible dans le commerce)

Microphone

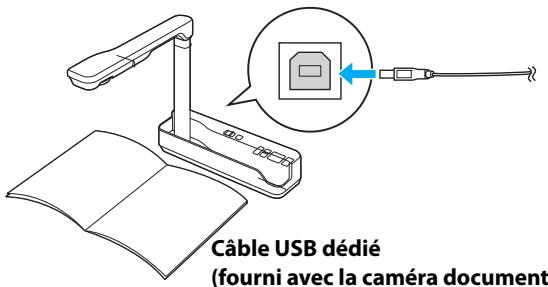

Caméra document

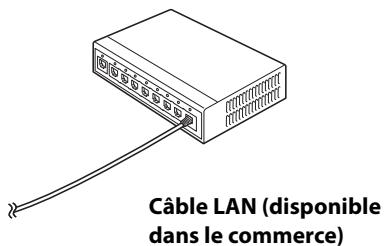

Appareil réseau local

Control Pad

Le Control Pad est fourni avec les projecteurs EB-1410Wi/1400Wi. L'installation de Control Pad vous permet d'effectuer des opérations fréquement utilisées telles que la mise sous et hors tension du projecteur, le changement de source, etc. Vous pouvez également connecter une mémoire USB, un cable USB d'imprimante, etc., au Control Pad.

Exemple d'installation

Si vous souhaitez utiliser le Control Pad, vous doivent prendre en charge son emplacement d'installation avant d'installer le projecteur. Le Control Pad inclut une plage et des conditions d'installation recommandées propres. Reportez-vous à la documentation imprimée ou au Guide d'installation de Control Pad sur le disque Document CD-ROM fourni.

4. Tableau de distance de projection

Reportez-vous au tableau ci-dessous et installez la plaque d'installation et le projecteur de manière à projeter des images d'uneaille appropriée sur la surface de projection. Les valeurs indiquées sont approximatives. La plage recommandée de distance de projection (a) est de 62 à 311 mm.

Les chiffres indiqués sur la mesure de la glissière (b) correspondent à la distance de projection (a) lorsque laaille de l'écran (S) est de 70 pouces ou plus. Les chiffres a et b varient en raison du changement de position d'installation du projecteur lorsque S est inférieur à 70 pouces.

Lorsque la taille de l'écran est inférieure à 70 pouces

Installez le dispositif de réglage à 3 axes à la position indiquée par le pointon

Le tableau ci-dessous indique les chiffres lorsque vous installez le dispositif de réglage à 3 axes à la position indiquée par le pointon . Les chiffres indiqués sur la mesure de la glissière (b) sont différents de la distance de projection (a).

La distance (c) entre l'écran de projection et la plaque murale correspond au chiffre indiqué lorsque le couilissement vertical est à la position standard.

Alignez l'encoche sur la plaque d'installation avec la position du pointon sur la plaque murale.

Rapport largeur/hauteur 4:3
[Unité:cm]

S Taille de l'écran		a Distance de projection Minimum (Large) à Maximum (Télé)	b Chiffres sur la mesure de la glissière	c Distance entre la surface de projection et la plaque murale	h Hauteur de la surface de projection	Tableau blanc interactif
53"	107,7 x 80,8	6,2 - 19,3	12,4 - 25,5	17,4	80,8
57"	115,8 x 86,9	9,1 - 23,1	15,3 - 29,3	18,6	86,9	PolyVision TS410
60"	122,0 x 91,4	11,2 - 25,9	17,4 - 32,1	19,5	91,4	HitachiCambridge board60 RM Classboard 60 INTERWRITE® BOARD 1060 INTERWRITE Dual board 1260
63"	128,0 x 96,0	13,3 - 28,8	19,5 - 35,0	20,4	96,0	Hitachi Starboard FX DUO 63
64"	130,0 x 97,5	14,0 - 29,7	20,2 - 35,9	20,7	97,5	SmartBoard660 ActivBoard 164
66"	134,2 x 100,6	15,4 - 30,7	21,6 - 36,9	21,3	100,6	TeamBoard RT TMWM5422CL/EM
69"	140,3 x 105,2	17,5 - 30,7	23,7 - 36,9	22,2	105,2

Le plus petit écran est de 53".

Rapport largeur/hauteur 16:10
[Unité:cm]

S Taille de l'écran		a Distance de projection Minimum (Large) à Maximum (Télé)	b Chiffres sur la mesure de la glissière	c Distance entre la surface de projection et la plaque murale	h Hauteur de la surface de projection	Tableau blanc interactif
60"	129,3 x 80,8	6,2 - 19,3	12,4 - 25,5	17,4	80,8
69"	148,6 x 92,9	11,8 - 26,8	18,0 - 33,0	19,8	92,9

Le plus petit écran est de 60".

Rapport largeur/hauteur 16:9
[Unité:cm]

S Taille de l'écran		a Distance de projection Minimum (Large) à Maximum (Télé)	b Chiffres sur la mesure de la glissière	c Distance entre la surface de projection et la plaque murale	h Hauteur de la surface de projection	Tableau blanc interactif
59"	130,7 x 73,5	6,6 - 19,8	12,8 - 26,0	21,7	73,5
60"	132,8 x 74,7	7,3 - 20,7	13,5 - 26,9	22,0	74,7
69"	152,9 x 85,9	13,0 - 28,4	19,2 - 34,6	25,1	85,9

Le plus petit écran est de 59".

La valeur peut être différente selon l'endetroit où vous placez l'imprimante.

Lors d'une projection en mode Téle, la qualité des images projétées peut être réduite.

Lors de la projection d'images à un rapport largeur/hauteur 4:3, les images sont automatiquement redimensionnées et la qualité des images projétées peut être réduite.

Lorsque la taille de l'écran est de 70 pouces ou plus

Installez le dispositif de réglage à 3 axes à la position indiquée par le pointon

Le tableau ci-dessous indique les chiffres lorsque vous installez le dispositif de réglage à 3 axes à la position indiquée par le pointon . Les chiffres indiqués sur la mesure de la glissière (b) correspondent à la distance de projection (a).

La distance (c) entre l'écran de projection et la plaque murale correspond au chiffre indiqué lorsque le couilissement vertical est à la position standard.

Alignez l'encoche sur la plaque d'installation avec la position du pointon sur la plaque murale.

Rapport largeur/hauteur 4:3
[Unité:cm]

S Taille de l'écran		a Distance de projection Minimum (Large) à Maximum (Télé)	b Chiffres sur la mesure de la glissière	c Distance entre la surface de projection et la plaque murale	h Hauteur de la surface de projection	Tableau blanc interactif
70"	142,2 x 106,7	18,2 - 31,1		22,5	106,7
77"	156,4 x 117,3	23,1 - 31,1		24,7	117,3	HitachiCambridge board77 Hitachi Starboard FX DUO 77 SmartBoard680 SmartBoardX880 INTERWRITE® BOARD 1077 TeamBoard RT TMWM6250CL/EM
77,5"	157,4 x 118,1	23,5 - 31,1		24,8	118,1	RM Classboard 77.5
78"	158,5 x 118,9	23,8 - 31,1		25,0	118,9	PolyVision eno2610 PolyVision TS610 ActivBoard 178
79"	160,6 x 120,4	24,5 - 31,1		25,3	120,4	INTERWRITE Dual board 1279
80"	162,5 x 121,9	25,2 - 31,1		25,6	121,9
88"	178,9 x 134,1	30,8 - 31,1		28,0	134,1

Le plus grand écran est de 88".

[Unité:cm]

Rapport largeur/hauteur 16:10

S Taille de l'écran		a Distance de projection Minimum (Large) à Maximum (Télé)	b Chiffres sur la mesure de la glissière	c Distance entre la surface de projection et la plaque murale	h Hauteur de la surface de projection	Tableau blanc interactif
70"	150,7 x 94,2	12,4 - 27,6		20,1	94,2
75"	161,5 x 101,0	15,5 - 31,1		21,4	101,0	PolyVision eno2650
77,8"	167,5 x 104,7	17,3 - 31,1		22,2	104,7	PolyVision TS600/TS620/ TSL620
80"	172,3 x 107,7	18,7 - 31,1		22,7	107,7
85"	183,1 x 114,4	21,8 - 31,1		24,1	114,4	TeamBoard RT TMWM7450EM
87"	187,3 x 117,1	23,0 - 31,1		24,6	117,1	SmartBoard685 SmartBoardX885 ActivBoard 387 ActivBoard 587 pro
88"	189,5 x 118,5	23,6 - 31,1		24,9	118,5	Hitachi Starboard FX DUO-88W
90"	193,9 x 121,2	24,9 - 31,1		25,4	121,2
100"	215,4 x 134,6	31,1*		28,1	134,6

Le plus grand écran est de 100".
* Chiffre pour le mode Large (zoom maximum).

[Unité:cm]

Rapport largeur/hauteur 16:9

S Taille de l'écran		a Distance de projection Minimum (Large) à Maximum (Télé)	b Chiffres sur la mesure de la glissière	c Distance entre la surface de projection et la plaque murale	h Hauteur de la surface de projection	Tableau blanc interactif
70"	155,0 x 87,2	13,7 - 29,3		25,4	87,2
71"	157,1 x 88,4	14,3 - 30,1		25,8	88,4	INTERWRITE® BOARD 1071
77"	170,6 x 95,9	18,1 - 31,1		27,8	95,9	INTERWRITE Dual board 1277
80"	177,0 x 99,6	20,0 - 31,1		28,9	99,6	RM Classboard 85
82"	181,5 x 102,1	21,3 - 31,1		29,6	102,1	Hitachi Starboard FX-82Wide
85"	188,1 x 105,8	23,2 - 31,1		30,6	105,8	INTERWRITE® BOARD 1085 INTERWRITE Dual board 1285
90"	199,3 x 112,1	26,4 - 31,1		32,3	112,1
94"	208,2 x 117,1	29,0 - 31,1		33,7	117,1	SmartBoard690
95"	210,4 x 118,3	29,6 - 31,1		34,0	118,3	INTERWRITE® BOARD 1095 INTERWRITE Dual board 1295 ActivBoard 395 ActivBoard 595 pro
97"	214,8 x 120,8	30,9 - 31,1		34,7	120,8

Le plus grand écran est de 97".

La valeur peut être différente selon l'endetroit où vous placez l'imprimante.
Lors d'une projection en mode Télé, la qualité des images projétées peut être réduite.
Lors de la projection d/images à un rapport largeur/hauteur 4:3, les images sont automatiquement redimensionnées et la qualité des images projétées peut être réduite.

Veillez à bien respecter les étapes ci-dessous lorsque vous installez la plaque d'installation. Si vous les ignorez, la plaque d'installation pourrait tomber et provoquer des blessures corporelles et des dommages matériels.

Avertissement

La fixation du projecteur sur un mur à l'aide de la plaque d'installation doit être effectué sur un mur suffisamment solide pour maintainir la plaque d'installation et le projecteur.
Cette plaque d'installation doit être installée sur un mur en béton. Vérifiez donc le poids du projecteur et de la plaque d'installation avant l'installation et voirlez à la bonne solidité du mur. Si la solidité du mur est insuffisante, renforcez le mur avant de procéder à l'installation.
Le poids total du projecteur et de la plaque d'installation est de 14,5 kg.
Ne suspendez pas la longueur restante du cable sur la plaque d'installation.
- Installez la plaque d'installation de sorte qu'elle puisse supporter son poids ainsi que celui du projecteur et résister à toute vibration horizontale. Utilisez des écrous et des boulons M8. Si vous utilisez des écrous et des boulons de taille inférieure à M8, la plaque d'installation risque de tomber.
Epson n'accepte aucune responsabilité pour tout dommage ou toute blessure dus à une solidité du mur insuffisante ou une installation inappropriée.

1 Désassembler les pièces

Retirez la plaque coulissant du dispositif de réglage à 3 axes.

• Retirez les boulons à tête cylindrique à six pans M4 x 12 mm (x2) (1).
• Retirez la plaque coulissant du dispositif de réglage à 3 axes (2).

2 Assembler les pièces

(1) Assemblez la plaque murale.

Assemblez les trois plaques en une unité et fixez-les à l'aide des boulons à tête cylindrique à six pans M4 x 12 mm (x6) fournis.

Boulons à tête cylindrique à 6 pans M4 x 12 mm

(2) Fixer la plaque coulissante au projecteur.

Fixez la plaque coulissante au projecteur à l'aide des boulons à tete cylindrique à six pans M4 x 12 mm (x4) fournis.

(3) Fixez le dispositif de réglage à 3 axes à la plaque d'installation.

• Choisissez la position où installer le dispositif de réglage à 3 axes.

Installez-le au niveau du pointon lorsque la taille de l'écran de projection est inférieure à 70 pouces ou au niveau du pointon lorsque la taille de l'écran est de 70 pouces ou plus.

: moins de 70 pouces

: 70 pouces ou plus

• Serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x4) fournis pour installer le dispositif de réglage à 3 axes.

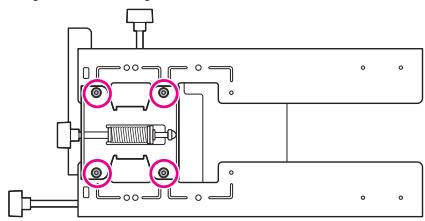

Positions d'installation des boulons

Lorsque la taille de I'écran de projection est inférieure à 70 pouces

Lorsque la taille de l'écran de projection est de 70 pouces ou plus

3 Installer la plaque murale sur le mur

(1) Détériméz la position de la fiche modèle.

• En vous aidant du tableau de distance de projection, vérifie la taille de l'écran (S) et la distance entre la surface de projection et la plaque murale (c).
• Alignez la ligne Image Center (vertical) de la fiche modèle avec la ligne centrale (vertical) de la surface de projection.

Vérifiez l'emplacement des poutres à l'intérieur du mur et déplacez vers la gauche ou la droite si nécessaire. (La position peut être décalée horizontally vers la gauche ou la droite de la ligne centrale de la surface de projection de 45 mm au maximum.)

• Alignez la ligne ★ (horizontal) du modèle avec la hauteur de (c).

(2) Fixez la fiche modèle au mur.
(3) Déterminez la position des trous de montage de la plaque murale.

Utilisez au moins trois trouss de montage.

• Si vous fixez la plaque murale à quatre emplacements,-percez les trous indiqués par A ou B sur l'illustration.
• Si vous fixez la plaque murale à trois emplacements, percez les trouis indiqués par C sur l'illustration.

(4) Percez des trouss des diamètres et des profondeurs suivants.

Diamètre de perçage	8,5 mm
Profondeur du trou pilote	40 mm
Profondeur du trou de la patte de fixation	35 mm

(5) Retirez la fiche modele.
(6) Utilisez un apparéil tel qu'une poir aspirateur à poussière pour enlever la poussière de béton hors du trou.

(7) Positionnez la plaque murale sur le mur et insérez les pattes de fixation à expansion M8 x 50 mm sans les trouss. Fixez l'écrou et tapotez-le avec un marteau jusqu'à ce que la partie centrale touche le dessus de la patte de fixation.

(8) Serrez l'écrou avec une cléf pour fixer la plaque murale au mur.

4 DeteMiner la distance de projection et retirer la glissiere

(1) Dans le tableau de distance de projection, vérifie le chiffre de la mesure de la glissière (b).
(2) Serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2), puis retirez la glissière sur la plaque d'installation.

Alignez la glissière avec la mesure (b + x) équivalente à la mesure de la glissière (b) plus l'épaissur de l'écran de projection (x).

5 Faire passer les câbles dans la plaque d'installation

Faites passer les cables nécessaires dans la plaque d'installation.

Fixer la plaque d'installation à la plaque murale

(1) Insérez l'axe hexagonal dans la plaque d'installation (1).

(2) Insérez l'axe hexagonal, sur la partie supérieure de la plaque d'installation, dans la plaque murale (2) .
(3) Insérez le boulon à six pans M8, sur la partie inférieure de la plaque d'installation, dans la plaque murale (3).

Attention

Veillez à ne pas bloquer les cables entre la plaque d'installation et la plaque murale.

(4) Fixez la plaque d'installation à la plaque murale en serrer les vis à epaulement à tête à emprière cruciforme M6 x 20 mm (x3) fournies à l'aide du tournevis cruciforme n°3 (4).

(5) Serrez légèrement le boulon à épaulement à six pans M6 x 20 mm fourni (5).

Régler le couilissement vertical pour l'aligner avec la position standard

(1) Réglez le coulissement vertical à l'aide du boulon à six pans M8 sur la partie inférieure de la plaque d'installation, ou de l'axe hexagonal sur la partie supérieure de la plaque

d'installation. Alignez-le avec la position standard ( 1) .

Serrez le boulon à six pans M8 pour abaiser la plaque d'installation et desserrez-le pour la relever.

Serrez l'axe hexagonal pour relever la plaque d'installation et desserrez-le pour l'abaisser.

(2) Serrez le boulon à épaulement à six pans M6 x 20 mm pour fixer la plaque d'installation (2).

Boulon à épaulement à six pans M6 x 20 mm

Fixer le projecteur à la plaque d'installation

(1) Desserrez les deux vis et retirez le cache du cable du projecteur.

(2) Insérez la plaque coulissant dans la plaque d'installation à partir du côté d'interface du projecteur ( 1) .
Alignez le dispositif de réglage à 3 axes avec la position standard de la plaque coulissant (2).
(3) Serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2) (3).

Avertissement

Si vous utilisez des adhesifs pour empêcher les vis de se desserrer ou si vous utilisez des lubrifants ou des huiles sur la plaque coulissant de fixation du projecteur, le boitier risque de se déterminer, au risque de provoquer la chute du projecteur et des blessures corporelles ou des dommages matériels. N'utilisez pas d'adhesifs, ni d'huiles ou lubrifants pour installer ou régler la plaque d'installation.

Connector le cordon secteur et les autres cables au projecteur

Connectez tous les câbles nécessaires, le cordon secteur, le cable d'ordinateur et le cable USB par exemple, au projecteur.

L'utilisation de la fonction interactive requiert un cable d'ordinateur et un cable USB.

6. Réglage de l'écran de projection

Pour garantir une qualité d'écran de projection optimale, procédez comme déscrit ci-dessous pour régler l'écran de projection.

Ne procédez àaucun réglage avec la fonction Keystone du projecteur. Vous risqueriez de déterminer la qualité de l'image.

1 Mettre le projecteur sous tension

À l'aide de la télécommande
A l'aide du panneau de commande

2 Changer le rapport largeur/hauteur

Chaque fais que vous appuyez sur le bouton [Aspect] de la télécommande, le nom de l'aspect s'affiche à l'écran et le rapport largeur/hauteur change.

Changez le réglage en fonction du signal de l'équipement connecté.

Vous pouze également définir le rapport largeur/hauteur dans [Signal] - [Aspect] du menu Configuration.

Guide de l'utilisateur du projeteur, Menu Configuration

Afficher la mire

(1) Appuyez sur le bouton [Help].

À l'aide de la télécommande
À l'aide du panneau de commande

(2) Appuyez sur le bouton [3] de la télécommande ou sur le bouton [Wide] du panneau de commande.

La mire s'affiche.

À l'aide de la télécommande

À l'aide du panneau de commande

Régler la mise au point

(1) Déplacez le levier du capot du filtré à air (1) pour ouvrir le capot du filtré à air (2).
(2) Utilisez le levier de mise au point pour régler la mise au point ( 3) .

(3) Une fois le réglage terminé, fermez le capot du filtre à air.

Utiliser la molette de réglage gauche pour régler le roulis horizontal

Répétez les étapes à 10 si nécessaire.

(1) Desserrez la vis du chiffre indiqué ( 1) .
(2) Tournez la molette de réglage (①) pour régler le roulis horizontal (②).

(3) Une fois tous les réglages des étapes à terminés, serrez la vis que vous avez desserrée à l'objet.

Utiliser la molette de réglage croite pour régler la rotation horizontale

(1) Desserrez les vis (x2) des chiffres indiqués ( 1) .
(2) Tournez la molette de réglage (②) pour régler la rotation horizontale (②).

(3) Une fois tous les réglages des étapes à terminés, serrez les vis (x2) que vous avez desserrées à l'objet.

7 Utiliser la molette de réglage supérieure pour régler l'inclinaison verticalie

(1) Desserrez la vis du chiffre indiqué ( 1) .
(2) Tournez la molette de réglage (3) pour régler l'inclinaison verticale (2).

A

B

(3) Une fois tous les réglages des étapes à terminés, serrez la vis que vous avez desserrée à l'étape 1.

8 Régler le couilissement horizontal

(1) Serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2), puis réglez la glissière de la plaque coulissant.

(2) Une fois tous les réglages des étapes à terminés, serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2).

9 Régler le couilissement vers l'avant/l'arrière

(1) Serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2), puis réglez la glissière de la plaque d'installation.

(2) Une fois tous les réglages des étapes à terminés, serrez les boulons à tête cylindrique à six pans M4 x 12 mm (x2).

10 Régler le couilissement vertical

(1) Serrez le boulon à épaulement à six pans M6 x 20 mm (1).
(2) Réglez le couilissement vertical à l'aide du boulon à six pans M8 sur la partie inférieure de la plaque d'installation, ou de l'axe hexagonal sur la partie supérieure de la plaque d'installation ( 2) .

Serrez le boulon à six pans M8 pour abaisser la plaque d'installation et desserrez-le pour la relever.
Serrez l'axe hexagonal pour relever la plaque d'installation et desserrez-le pour l'abaisser.

(3) Serrez le boulon à épaulement à six pans M6 x 20 mm que vous avez desserré à l'étape (1) (3).

Supprimer l'affichage de la mire

Appuyez sur le bouton [Esc] de la télécommande ou du panneau de commande pour supprimer la mire.

Avertissement

Serrez fermement toutes les vis. Si ces instructions ne sont pas respectées, le projecteur ou la plaque d'installation peut tomber et provoquer des blessures corporelles ou des dommages matériels.

Fixer le cache de la plaque murale et le capuchon de protection

(1) Fixez le cache de la plaque murale ( 1) .

En fonction du câblage, vous devrez peut-être découvert une partie du cache de la plaque murale pour pouvoir passer les cables à travers celui-ci.

Lors de la découverte de la section fine du cache de la plaque murale et du passage des câbles à travers celui-ci, assurez-vous de proceder à un ébavurage afin de lisser les arêtes vives et éviter ainsi d'endommager les câbles.

Veiliez également à manipuler la lame en toute sécurité.

(2) Placez le capuchon de protection, partie concave orientée vers le haut ( 2) .

Fixer le cache du cable au projecteur

Fixez le cache du cable et serrez les vis (x2) pour le bloquer en place.

Attention

Seul un spécialiste est autorisé à désinstaller ou réinstaller le projecteur, même pour l'entretien et les réparations. Reportez-vous au Guide de l'utilisateur de votre projecteur pour plus d'informations sur l'entretien et les réparations.

Avertissement

Ne desserrez jamais les écrous et les boulons après l'installation. Vérifiez régulièrement que les vis ne se sont pas desserrées. Si vous constazez le moindre jeu, resserrez fermement les vis concernées. Si ces instructions ne sont pas respectées, le projecteur ou la plaque d'installation peut tomber et provoquer des blessures corporelles ou des dommages matériels.
Ne suspendezaucun objet à la plaque d'installation ni ne posez d'objet lourd sur celle-ci. En cas de chute du projecteur ou de la plaque d'installation,elle peut provoquer des blessures corporelles ou des dommages matériels.

Avant d'utiliser la fonction interactive

Voudevezprocederaun calibrage pour aligner les positions du curseur et de Easy Interactive Pen.

Lors de l'utilisation de Easy Interactive Tools, vous doivent installer Easy Interactive Tools Ver.2.XX sur votre ordinateur. Vous doivent également installer Easy Interactive Driver Ver.2.XX lors de l'execution d'opérations de la souris ou de dessins sous Mac OS X.

Pour plus d'informations, reportez-vous au Guide de démarrage rapide ou au Guide de l'utilisateur fourni sur le disque Document CD-ROM.

Fixation d'un cable de sécurité

Si le projecteur doit être installé dans une piece qui ne sera pas surveillée, vous pouvez utiliser un verrou de cable antivol disponible dans le commerce pour fixer le projecteur à un pilier ou autre objet pour éviter qu'il soit volé.

Faites passer le cable du verrou antivol dans le point d'installation du cable de sécurité.

Pour plus d'informations sur le verrouillage du verrou de cable, reportez-vous au Guide de l'utilisateur fournir avec le verrou.
