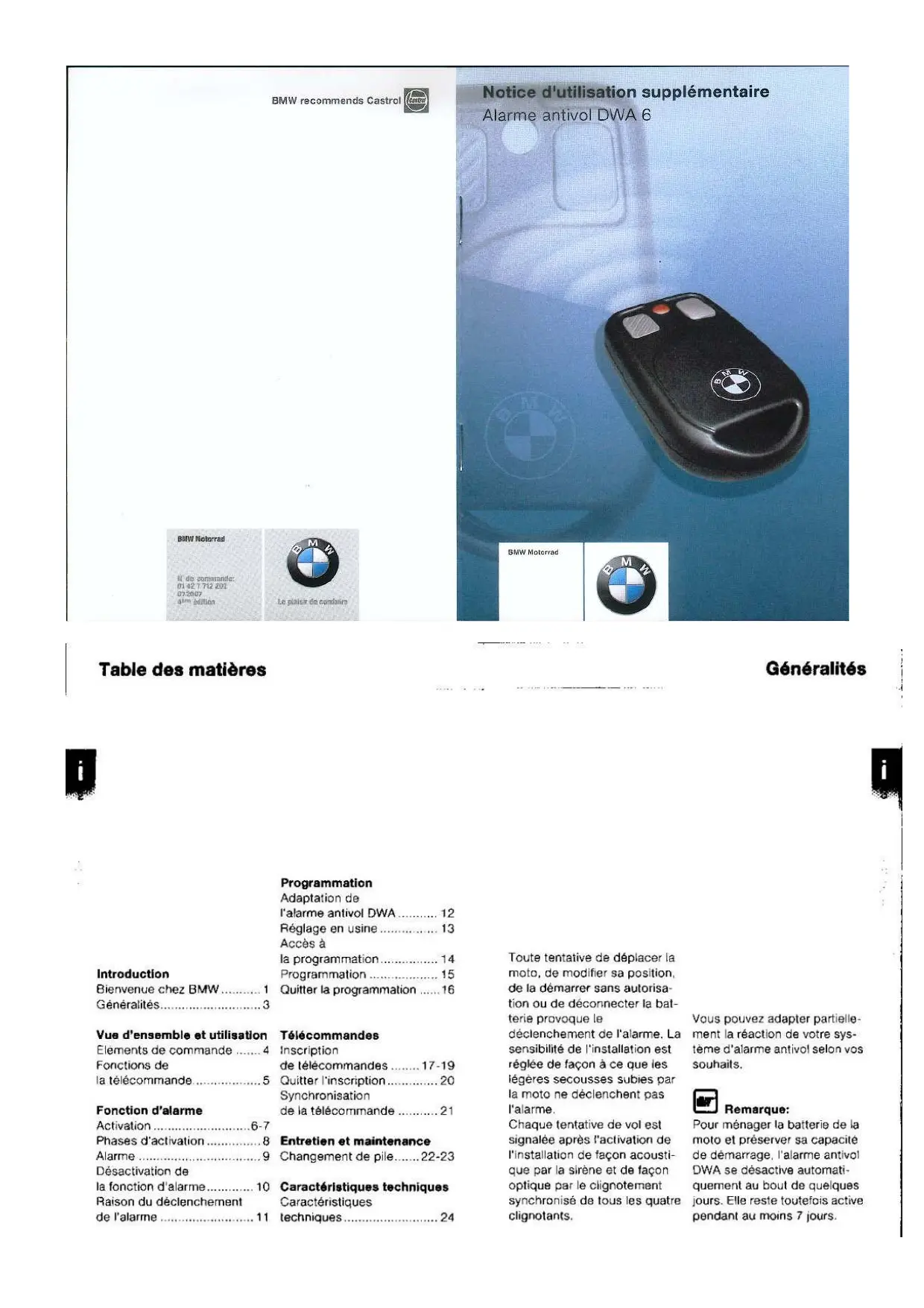

MODE D'EMPLOI DWA 6 BMW
Notice d'utilisation supplémentaire

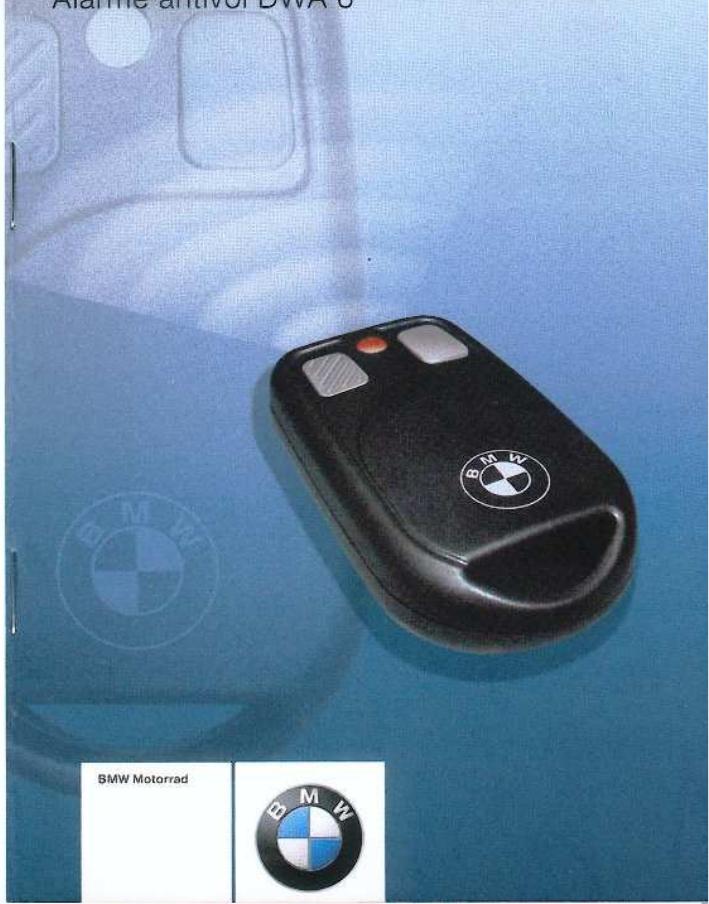

Alarme antivol DWA 6
BMW Moberrad
If de commande:
014277202
072007
4
Le platier du couloir
BMW Motorrad
Table des matieres
Généralités
Programmation
Adaptation de
I'alarme antivol DWA 12
Réglage en usine 13
Accès à
la programmation. 14
Programmation 15
Quitter la programmation 16
Introduction
Bienvenue chez BMW 1
Généralités 3
Vua d'ensemble etutilisation
Elements de commande 4
Fonctions de
la telecommande 5
Fonction d'alarme
Activation 6-7
Phases d'activation 8
Alarme 9
Désactivation de
la fonction d'alarme 10
Raison du déclenchement
de l'alarme 11
Télécommandes
Inscription
de telecommandes 17-19
Quitter l'inscription 20
Synchronisation
de la télécommande 21
Entretien et maintenance
Changement de pile.....22-23
\section*{Caracteristiques techniques}
Charakteristiques
techniques 24
Toute tentative de déplacer la moto, de modifier sa position, de la démarrer sans autorisation ou de déconnecter la batterie provoque le déclenchement de l'alarme. La sensibilité de l'installation est réglée de façon à ce que les légers se cousses subies par la moto ne déclenchent pas l'alarme.
Chaque tentative de vol est signalee après l'activation de I'installation de façon acoustique par la sirene et de façon optique par le clignotement synchronisé de tous les quatre clignotants.
Vous pouvez adapter partiellement la reaction de votre système d'alarme antivol selon vos souhails.
Remarque:
Pour menager la batterie de la moto et preserver sa capacité de démarrage, l'alarme antivol DWA se désactive automatiquement au bout de quelques jours. Elle reste toute fois active pendant au moins 7 jours.
| Actionnement | Touche 1 | Confirmation |
| premier actionne- ment | Activer la fonction d'alarme | Les clignotants s'allument 2x Le signal d'alarme retentit 2x (suivant programmation) |
| deuxieme actionne- ment | Désactiver le détec- teur de mouvement (par exemple pour le transport) | Les clignotants s'allument 3x Le signal sonore retentit 3x |
| Actionnement | Touche 2 | Confirmation |
| premier actionne- ment | Désactiver la fon- tion d'alarme | Les clignotants s'allument 1x Le signal d'alarme retentit 1x (suvant programmation) |
| deuxieme actionne- ment | - | - |
| Activation | Activation | |
| 2 6 Fonction d'alarme Activation avec détecteur de mouvement La fonction d'alarme est activée • par une action unique sur la touche 1 de la télécommande ou • par la coupure du contact (suivant programmation (= 15)) -Après la coupure du contact, temporisation de 30 secondes avant la phase d'activation L'activation est confirmée • par l'allumage à deux reprises des clignotants et • par un double signal sonore d'alarme (suivant programmation (= 15)) | 2 7 Fonction d'alarme Coupure du détecteur de mouvement Si vous pouze faire transporter votre moto, par exemple en train, il est conseilé de couper le détecteur de mouvement. Les mouvements importants, auxquels est soumis la moto, risquent de déclencher une allarme intempéstive. | |
| Phases d'activation | Alarme | |
| 2 8 Fonction d'alarme La fonction d'alarme a besoin de 15 secondes avant d'être définitivement activée. | 1 2 9 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527 528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543 544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559 560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575 576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591 592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607 608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639 640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655 656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671 672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687 688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735 736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751 752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767 768 769 770 771 772 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791 792 793 794 795 796 797 798 799 800 801 802 803 804 805 806 807 808 809 810 811 812 813 814 815 816 817 818 819 820 821 822 823 824 825 826 827 828 829 830 831 832 833 834 835 836 837 838 839 840 841 842 843 844 845 846 847 848 849 850 851 852 853 854 855 856 857 858 859 860 861 862 863 864 865 866 867 868 869 870 871 872 873 874 875 876 877 878 879 880 881 882 883 884 885 886 887 888 889 890 891 892 893 894 895 896 897 898 899 900 901 902 903 904 905 906 907 908 909 910 911 912 913 914 915 916 917 918 919 920 921 922 923 924 925 926 927 928 929 930 931 932 933 934 935 936 937 938 939 940 941 942 943 944 945 946 947 948 949 950 951 952 953 954 955 956 957 958 959 960 961 962 963 964 965 966 967 968 969 970 971 972 973 974 975 976 977 978 979 980 981 982 983 984 985 986 987 988 989 990 | |
| Déactivation de la fonction d'alarme | Raison du déclenchement d'une alarme | ||
| 2 10 Fonction d'alarme | 1 2 | 2 11 Fonction d'alarme | |
| Désactivation de la fonction d'alarme La fonction d'alarme est désactivée · par une action unique sur la touche 2 de la télécommande (si la fonction d'alarme a été activée automatiquement à la coupure du contact, elle est à nouveau active au bout de 30 secondes) ou · par la mise du contact sous tension avec une clé autorisée | La déactivation est confirmée · par l'allumage unique des clignotants et · par un simple signal sonore (suivant programmation (→ 15)) Remarque : La fonction d'alarme ne peut être déactivée que si la commande d'arrêt d'urgence se trouve en position de fonctionnement. | Raison du déclenchement d'une alarmeAprès la déactivation de la fonction d'alarme, la témoin d'alarme antivol signale pen-dant une minute la raison du déclenchement évientuel de l'alarme :· 1x clignotement : Détecteur de mouvement· 2x clignotement : Détecteur de mouvement· 3x clignotement : Mise du contact avec une clé non autorisée· 4x clignotement : Déconnexion de l'alarme antivol de la batterie de la moto | Signalisation d'un déclenchement d'alarme Si, depuis la dernière activation de la fonction d'alarme, une alarme a été déclenchée, cela est indiqué par un signal sonore qui retentit une fois après que le contact d'allumage a été mis. |
3
Voupsouspoucezadapterlesystemed'alarmeantivolBMWa vosbesoins enagissant surlespoints suivants:
- Signal sonore de confirmation après l'activation/désactivation de l'alarme antivol en plus de l'allumage des clignotants
- Signal sonore d'alarme à intensité montante ou descendante ou intermittent
Activation automatique de la fonction d'alarme à la coupure du contact
Accès à la programmation
| Réglage | Etat |
| Signal sonore de confirmation après activation/désactivation | arrêt |
| Type du signal sonore d'alarme | intermittent |
| Activation automatique de la fonction d'alarme à la coupure du contact | arrêt |
Programmation
3
14
Programmation
| Etape | Action | Confirmation |
| 1 | Déactiver la fonction d'alarme | |
| 2 | Mettre le contact | |
| 3 | Appuyer 3x sur la touche 1 | 1x signal de confirmation |
| 4 | Couper le contact dans les 10 secondes | |
| 5 | Appuyer 3x sur la touche 2 | 1x signal de confirmation |
| 6 | Mettre le contact dans les 10 secondes | 3x signal de confirmation |
La fonction de programmation est maintainant active
Le nombre de signaux clignotants de la témoin d'alarme antivol indique l'étépe activé de la programmation. L'actionnement sur la touche 1 est confirmé par un signal sonore d'alarme, l'actionnement sur la touche 2 par un signal sonore de confirmation. Àpres la dernière étape, la témoin d'alme antivol s'arrête de clignoter et quatre signaux sonores retentissent.
| Étape | Réglage | Touche 1 | Touche 2 |
| 1 | Bip de confirmation après activation/désactivation | marche | arrêt |
| 2 | libre | Appuyer sur la touche 1 ou 2 | |
| 3 | Type du signal sonore d'alarme | onduélé | intermittent |
| 4 | Activation automatique de la fonction d'alarme à la coupure du contact | marche | arrêt |
3
Programmation
3
15
Programmation
3
Enregister la programmation
- en coupant le contact après
la derniere sequence
ou
automatiquement
30 secondes après la der
nière séquence
Annuler la programmation
- en coupant le contact avant la
derniere sequence
ou
automatiqueement si plus de
30 secondes s'ecoulement entre
deux actions.
L'abandon de la fonction de
programmation est confirmée
par quatre signaux sonores.
Si la programmation est inter-
rompue, les données ne sont
pas méorises.
Si vous voulez inscrite une télé
commandesupplémentaireou
replacer une télécommande
perdue, vous nevez toujours
inscrite toutes les télécomman
des pour votre alarme antivol
DWA. Vos pouvez inscire
quatre telécommandes au
maximum:
Accès à l'inscription
Inscription de la télécommande
4
18
Telecommandes
4
中
| Etape | Action | Confirmation |
| 1 | Déactiver la fonction d'alarme | |
| 2 | Mettre le contact | |
| 3 | Appuyer 3x sur la touche 2 | 1x signal de confirmation |
| 4 | Couper le contact dans les 10 secondes | |
| 5 | Appuyer 3x sur la touche 2 | 1x signal de confirmation |
| 6 | Mettre le contact dans les 10 secondes | 2x signal de confirmation |
Vous pouvez a present inscrire au
maximum quatre telecommandes
pour l'alarme antivol.
| Étape | Action | Confirmation |
| 1 | Appuyer sur les touches 1 et 2 et les prendre | La diode (LED) 3 clignote |
| 2 | La diode s'arrête de clignoter au bout de 10 secondes | |
| 3 | Relâcher les touches 1 et 2 | Diode allumée |
| 4 | Appuyer sur la touche 1 ou 2 | 1x signal d'alarme, diode éteinte |
| 5 | Les étapes 1 à 4 doivent être répétées pour chacune des autres télécommandes. |
4
19
Telecommandes
| Quitter l'inscription | Synchronisation de la télécommande | ||
| Télécommandes L'inscription se termine quand • les quatre télécommandes ont été inscrites • le contact est coupé • si aucune touche n'est action- née pendant 30 secondes après la coupure du contact • si aucune touche n'est action- née pendant 30 secondes aès l'inscription d'une télécommande. | Une synchronisation de la télé- commande est nécessaire si les touches de la télécom- mande sont actionnées plus de 256 fois en déhors de la portée du récepteur. Dans un tel cas, le récepteur du vehicule ne réa- git plus aux signaux de la télé- commande. Procédéz de la façon suivante pour la synchronisation : | ||
| Etape | Action | Confirmation | |
| 1 | Appuyer sur les touches 1 et 2 et lesMAININIR | La diode 3 (LED) clignote | |
| 2 | La diode s'arrête de clignoter au bout de 10 secondes | ||
| 3 | Relâcher les touches 1 et 2 | Diode (LED) allumée | |
| 4 | Appuyer sur la touche 1 ou 2 | Diode (LED) étente | |
| Changement de piles | Changement de piles | ||
| Entretien et maintenance Changement de piles sur la télécommande Les piles de la télécommande doivent être remplacées au bout de 2 à 3 ans environ. Une pile faible se reconnaît au fait que la diode 3 ne s'allume pas ou que brivement à l'action sur une touche. | Attention: Utilisé exclusively des piles au lithium de 3 V du type CR 2032. Faites attention à la bonne pola- rité en insérant les piles. Les piles d'un autre type ou une mauvaise polarité des piles peuvent entraîner la destruction de l'appareil. | Enlevez la vis 6 et déposez la partie inférieure du boîtier 7 Repoussez l'ancienne pile 10 sous l'arceau 8 et insèrez la nouvelle pile avec le pôle plus vers le haut Mettez la partie inférieure du boîtier en place sur le pion 11 du bord avant et fermez-la. Faites attention aux deux pions de guidage 9. Montez la vis -Après le changement de la pile, la diode 3 s'allume en permanence - la télécom- mande doitMAININENT être synchronisée | Pour cela, appuyez 2 fois consécuitivement sur la tou- che 1 dans la zone de portée du récepteur -La diode 3 se met à clignoter puis s'éteint au bout de quel- ques secondes -La télécommande est main- nant à nouveau opération- nelle |
Alarme antivol
| Temps d'activation neutre | 15 secondes |
| Durée de l'alarme | 26 secondes |
| Temps neutre entre deux alarmes | 12 secondes |
| Température de fonctionnement | -40 °C à +85 |
| Angle de déclenchement du détecteur de mouvement | ± 0,7° |
| Courant absorbe (courant de repos avec installation active) | < 1 mA |
| Tension de service | 9-16 V |
Telecommande
| Portée de la télécommande | env. 10 m |
| Fréquence de transmission | 433,92 MHz(Japon : 315 MHz) |
| Fréquence du signal | >25 kHz (large bande) |
| Pile de la télécommande | Lithium 3 V Type CR 2032 |
A
Activation avec détector de mouvement, 6
Adaptation de l'alarme antivol DWA, 12
Alarme, 9
T
Telecommande Inscription, 17, 19 Synchronisation, 21
C
Characteristiques techniques, 24
Changement de piles, 22, 23
D
Déclenchement de l'alarme, 9, 11
Detecteur de mouvement, 7
E
Elements de commande, 4
F
Fonction d'alarme
Désactivation, 10
Fonctions de la télécommande, 5
1
Inscription, 18
P
Réglage en usine, 13
