MODE D'EMPLOI DS81 HD TNTSAT SAGEMCOM

Tous droits réservés. Sagemcom Documents SAS se réserve le droit à tout moment de modifier les caractéristiques techniques de ses produits ou services ou de cesser leur commercialisation. Sagemcom Documents SAS s'efforce de garantir l'exactitude de toutes les informations figurant dans le présent document, mais ne peut pas être tenu responsable pour d'éventuelles erreurs ou omissions. Document non contractuel. Les marques citées sont déposées par leurs propriétaires respectifs. Société par Actions Simplifiée au capital de 8 479 978 Euros - 509 448 841 RCS NANTERRE.

La qualité d'image restituée sur l'écran sera en Haute Définition pour autant que votre téléviseur soit prêt pour la Haute Définition, que vous ayez utilisé un cordon HDMI pour relier le Terminal de réception et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition. Votre revendeur peut vous aider à vérifier que votre écran est prêt pour la HD.

Dès le raccordement de votre Terminal de réception, vous pouvez profiter de la totalité des services. Vous pouvez mettre à jour votre Terminal de réception si de nouveaux services deviennent disponibles. Le Terminal de réception Sagemcom suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livret utilisateur. Marquage CE : Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE (1999/5/CE) relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives LVD (2006/95/CE) sur la sécurité, CEM (2004/108/CE) concernant la compatibilité électromagnétique, ErP (2009/125/CE) relative aux exigences d’écoconception et RoHS (2011/65/UE) relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, définies par le Parlement européen et le Conseil. La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section support, ou obtenue à l'adresse suivante : Sagemcom Documents SAS - Service des relations clientèle 250 route de l’Empereur 92848 Rueil-Malmaison Cedex – France Copyright © Sagemcom Documents SAS Tous droits réservés. Sagemcom est une marque déposée. Ce terminal de réception Haute Définition Sagemcom répond aux spécifications "HD TV", et intègre la technologie HDMI®. Le logo "HD TV" est une marque de DIGITALEUROPE. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC. Fabriqué sous Licence de Dolby Laboratories. Le terme "Dolby" et le sigle double D sont des marques commerciales de Dolby Laboratories. Le logo TNTSAT est une marque sous licence GROUPE CANAL+ ou de ses filiales. Vous trouverez sur le site www.tntsat.tv toutes les informations utiles sur le service TNTSAT ainsi que de nombreuses informations sur la TNT par satellite.

Directive européenne relative aux déchets d’équipements électriques et

électroniques (DEEE) Directive européenne relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS) Consommation électrique du Terminal

• le placer dans un endroit sec et bien aéré, • l’éloigner des sources de chaleur telles des radiateurs, bougies, lampes, etc, • le protéger contre l'humidité, l'installer sur une surface plane où il ne peut ni tomber ni être à la portée des enfants, • évitez les chocs violents. Placez toujours votre Terminal sur une surface plane où il ne risque pas d'être soumis à de fortes secousses, • ne rien placer sur votre Terminal (ceci nuirait à sa bonne ventilation) : les fentes d'aération situées sur le boîtier protègent votre Terminal de la surchauffe. Si vous placez le Terminal dans un compartiment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière, • le brancher directement au secteur avec les cordons fournis, la prise doit se situer à proximité du Terminal et être facile d’accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommandée.

Avertissements et mesures de sécurité

N'OUVREZ JAMAIS LE TERMINAL ! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE. • Utilisez exclusivement le bloc secteur fourni avec le Terminal pour raccorder celui-ci sur le secteur. L’utilisation d’un autre équipement peut être dangereuse. • Par précaution, en cas de danger, les adaptateurs servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent donc être situés à proximité de l'appareil et être aisément accessibles. • Raccordez le Terminal sur le secteur conformément aux instructions d'installation de ce livret et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). • L’étiquette d’identification est placée sous le Terminal. • Vous devez impérativement raccorder le bloc secteur sur le Terminal avant de raccorder le cordon secteur à la prise électrique. Assurez-vous que le cordon secteur est correctement enfiché dans la prise secteur et dans le Terminal. Un mauvais raccordement peut présenter un risque d'incendie ou de choc électrique.

• Ne remettez pas sous tension le Terminal si celui-ci a récemment été soumis à d’importantes variations de températures.

• Éteignez puis débranchez le Terminal par la prise secteur avant de brancher ou de modifier le branchement à d’autres appareils (téléviseur, magnétoscope, etc.). • En cas d'orage, il est conseillé de débrancher les câbles d’antenne dans le cas où vous avez une ou plusieurs têtes de réception satellite (LNB) ainsi que la prise d'alimentation. Même si le Terminal et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre. • En cas de bruit suspect au niveau de la prise de courant ou du cordon secteur, débranchez immédiatement le cordon secteur de la prise de courant en prenant toutes les précautions d'usage, vous risquez un choc électrique. Prenez contact avec votre revendeur. • Ne raccordez jamais votre Terminal sur une prise de courant desserrée, endommagée ou défectueuse, vous risquez un choc électrique. • Ne touchez jamais le cordon secteur avec des mains humides, mouillées. Vous risquez un choc électrique. • Lorsque vous branchez ou débranchez le cordon secteur, saisissez toujours le cordon secteur par la fiche. Un cordon endommagé représente une source potentielle d'incendie ou de choc électrique. Ne tirez jamais sur le cordon pour débrancher le Terminal de la prise de courant. • Ne posez jamais d'objets sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait générer un risque d'incendie ou de décharge électrique. Veillez toujours à ce que le Terminal ne repose jamais sur le cordon secteur ou quel que câble que ce soit. • Ne posez jamais d'objets, ne marchez jamais, ne roulez jamais avec un équipement roulant sur l'adaptateur secteur. Vous risquez de l'endommager et de générer un risque d'incendie ou de choc électrique. • Assurez-vous que l'adaptateur secteur est placé sur une surface plane et stable. Un mauvais placement peut engendrer une déconnexion du cordon secteur, et pourrait générer un risque d'incendie ou de choc électrique. Assurez-vous que l'adaptateur secteur est hors de portée d'enfants ou d'animaux domestiques. • Branchez toujours en premier le cordon de l'adaptateur secteur sur votre Terminal, puis le cordon secteur sur l'adaptateur secteur et en dernier le cordon secteur sur la prise de courant. Si vous n'effectuez pas le branchement dans l'ordre indiqué, vous vous exposez à un choc électrique. • Assurez-vous que le cordon secteur est hors de portée d'enfants ou d'animaux domestiques.

• Faites appel à un installateur spécialisé si vous souhaitez raccorder les appareils à l’aide de cordons autres que ceux fournis avec l’équipement.

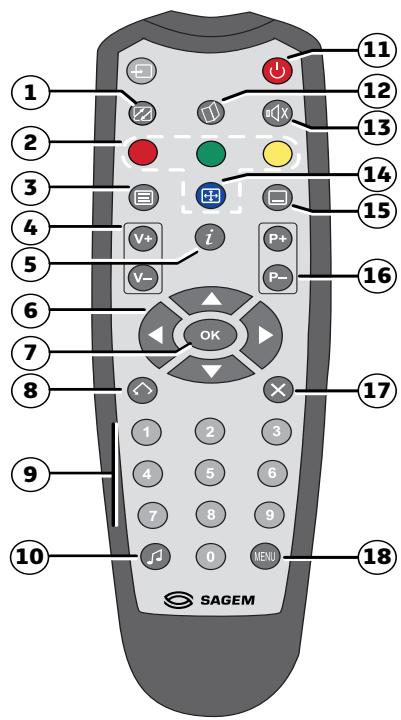

Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

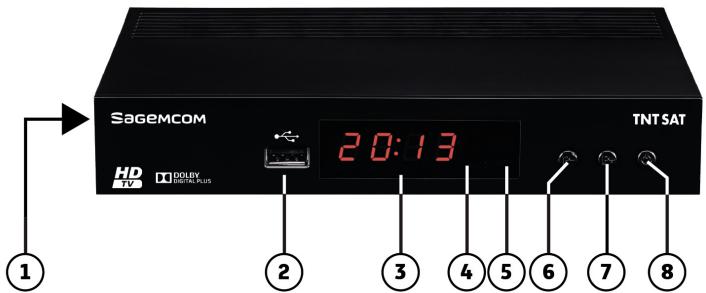

• Vert: le Terminal est en fonctionnement.

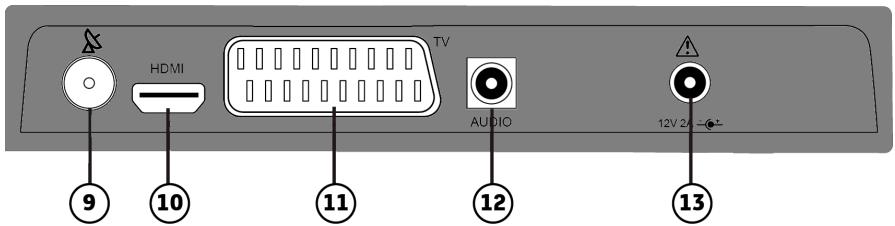

Port USB (utilisé pour la maintenance)

• les équipements que vous allez relier à votre Terminal sont hors tension et déconnectés du secteur. Dans un premier temps, nous vous proposons un tableau de connexions en fonction des équipements que vous allez raccorder à votre Terminal. Vous avez : Votre matériel existant

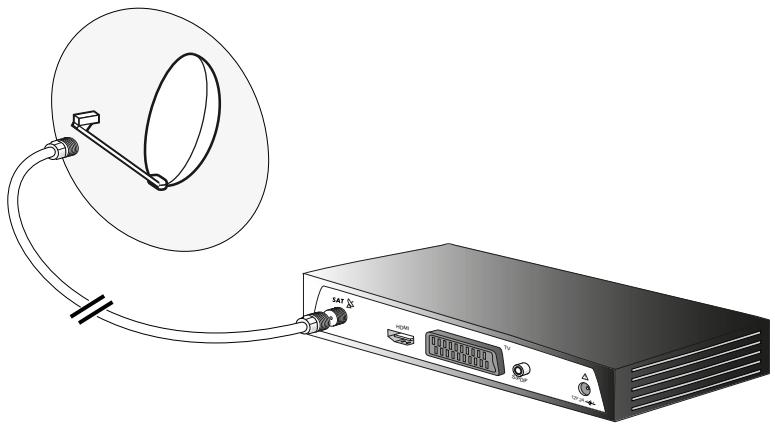

TNTSAT, vous devez utiliser une antenne parabolique (60 cm au minimum), équipée d'une tête universelle LNB et orientée sur le satellite ASTRA à 19,2 ° Est. Votre revendeur / installateur vous conseillera sur l’installation et le pointage de votre parabole. Branchez l’extrémité du câble coaxial, muni d’une fiche F, à la prise SAT du Terminal. N’utilisez pas d’outil pour visser la fiche F.

HDMI-DVI ou adaptateur HDMI-DVI non fourni). Vous devrez alors raccorder la sortie audio Hi-Fi de votre Terminal de réception à l'entrée audio associée au connecteur DVI de votre téléviseur (cordon non fourni).

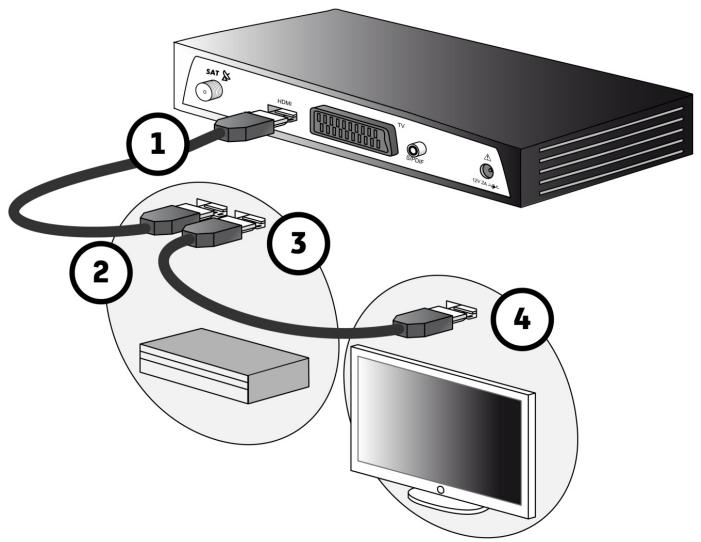

Pour raccorder d’autres appareils (amplificateur home cinema), reportez-vous aux pages suivantes. 2. Branchez le bloc alimentation à la prise d’alimentation 12 V située à l’arrière de votre appareil. 3. Branchez l’autre extrémité du bloc alimentation à une prise de courant proche de l’appareil et facile d’accès.

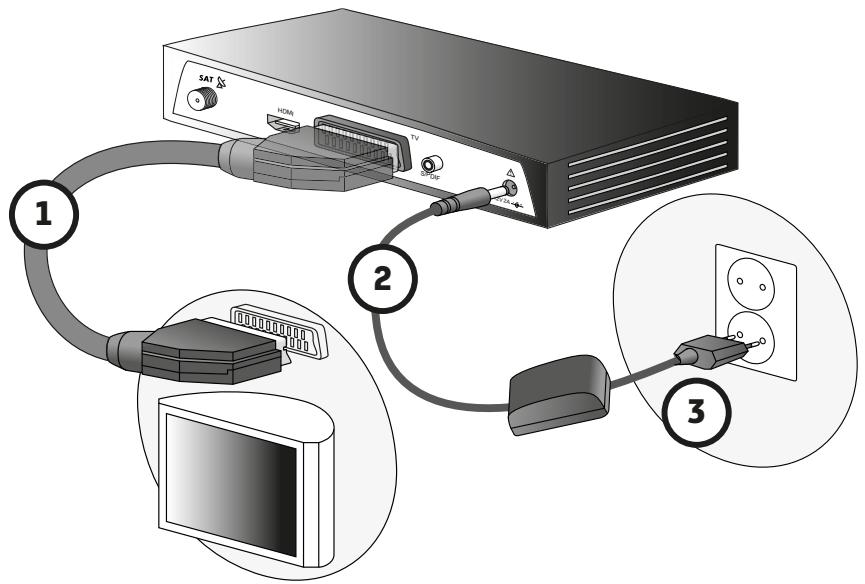

La prise Péritel de votre Terminal est dédiée à la connexion d’un téléviseur, et non d’un magnétoscope. 2. Branchez le bloc alimentation à la prise d’alimentation 12 V située à l’arrière de votre appareil. 3. Branchez l’autre extrémité du bloc alimentation à une prise de courant proche de l’appareil et facile d’accès.

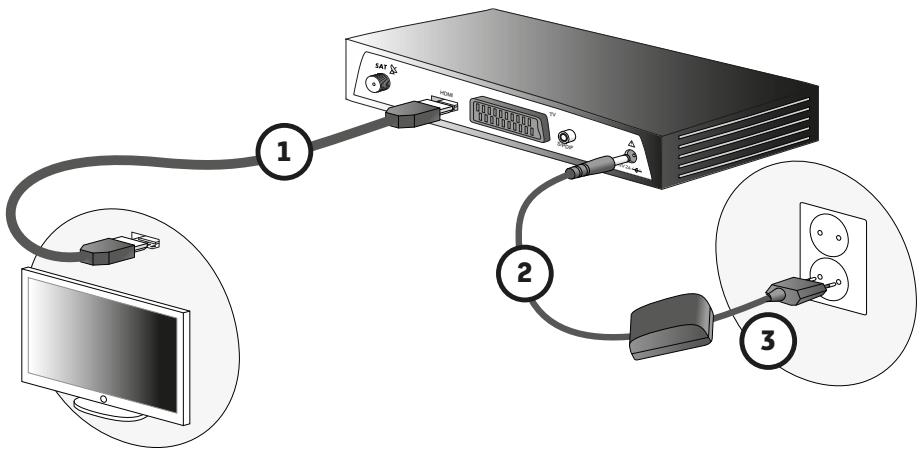

3. Prenez un second câble HDMI (non fourni) et enfichez l’une des extrémités sur la prise HDMI OUT de votre amplificateur.

4. Enfichez l’autre extrémité sur une prise HDMI de votre téléviseur.

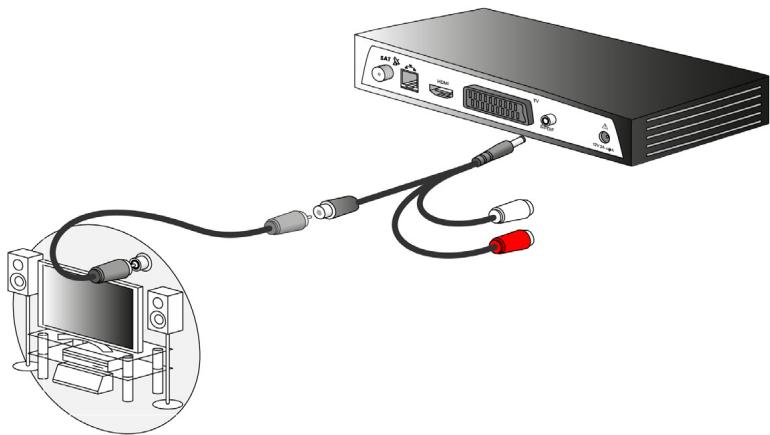

Ce raccordement est aisé et se fait en reliant au moyen d'un câble coaxial (non fourni) et du câble adaptateur jack vers RCA (fourni) la sortie audio numérique de votre Terminal de réception à l'entrée son numérique de votre amplificateur.

Dolby® Digital Plus est une des dernières innovations de Dolby Laboratories en matière de son numérique de haute qualité. Compatible avec les systèmes Dolby Digital existants, il répond aux attentes des spectateurs les plus exigeants, tout en étant adapté aux modes les plus récents de diffusion de contenus, incluant, par exemple, les programmes en Haute Définition. 1. Prenez le câble coaxial audio numérique (non fourni) et connectez-le à la fiche noire de l’adaptateur jack vers RCA (fourni), puis enfichez la prise jack de l’adaptateur sur la prise audio numérique AUDIO de votre Terminal. 2. Enfichez l’autre extrémité sur une prise coaxiale audio numérique de votre amplificateur.

Veillez à configurer la sortie audio numérique Sortie Audio SPDIF sur Dolby Digital dans le menu de réglages du Terminal (voir Configuration audio, page 33).

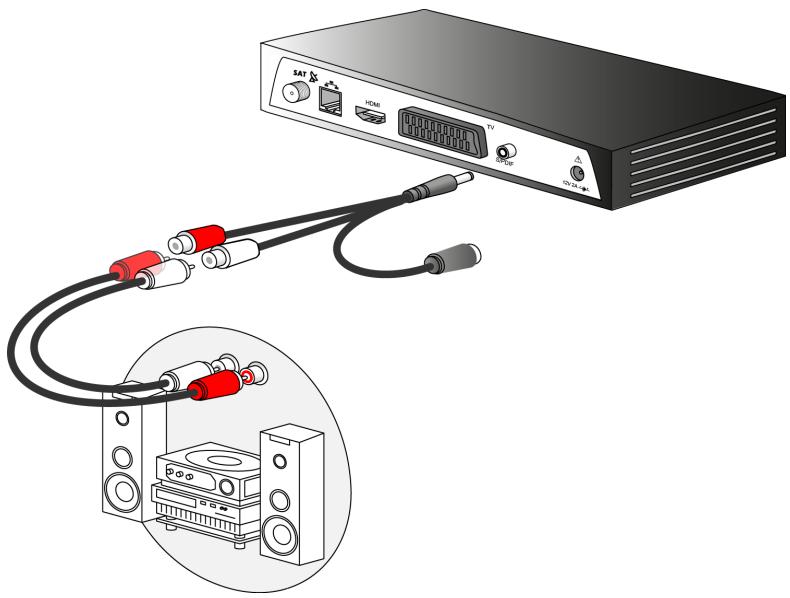

(R/rouge), enfichez les sur l’adaptateur jack vers RCA (fourni) en respectant les couleurs, puis enfichez la prise jack de l’adaptateur sur la prise audio numérique AUDIO de votre

Terminal. 2. Prenez l’autre extrémité du câble et enfichez les fiches Gauche (L/blanc) et Droite (R/rouge) sur les prises audio de votre amplificateur en respectant toujours votre repérage.

Utilisation d’un terminal et d’une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel. 2.

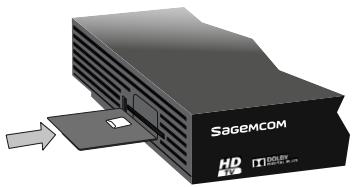

Allumez votre téléviseur puis votre Terminal en appuyant sur le bouton Marche/Arrêt situé en face avant ou sur la touche Marche/Arrêt

de la télécommande.

L’écran d'accueil apparaît sur votre téléviseur.

Si ce n'est pas le cas au bout de 60 secondes environ, basculez entre les entrées de votre téléviseur (HDMI ou Péritel) jusqu'à l'apparition de l'écran d'accueil.

Un écran vous invite à sélectionner le type d’installation (individuelle ou fréquentielle), utilisez les touches et pour faire votre choix.

Vous pouvez obtenir la qualité du signal reçu sur votre parabole, appuyez sur la touche jaune ainsi que le transpondeur utilisé, appuyez sur la touche rouge

En cas d’échec de l’installation des chaînes, reportez-vous à la section Recherche des chaînes du service TNTSAT, page 29 pour effectuer une installation manuelle.

la région de votre choix, puis appuyez sur la

touche OK pour confirmer.

Par la suite, lorsque vous regarderez France 3 et qu’une émission régionale commencera, le Terminal diffusera automatiquement la chaîne régionale que vous avez définie. Note Dans le cas où aucun service n’est disponible, l’information "Aucun service France 3 régional" s’affiche. 8. pour continuer.

Saisissez de nouveau le Code parental afin de le confirmer et appuyez sur la touche

Vous avez la possibilité de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans.

Sélectionnez à l’aide des touches touche OK

l’âge souhaité, puis appuyez sur la

"0000" ne peut pas être utilisé comme Code parental. Le Code parental vous sera demandé dans les fonctions suivantes : • verrouillage de programmes (lorsque le niveau moral d’un programme est supérieur à l’âge que vous avez défini) - voir page 31, • retour à la configuration d’achat - voir page 32. Ce code ne modifie pas le code carte à puce. Le code de la carte à puce peut-être modifié depuis le menu Abonnement -> Changement code carte à puce. Reportez-vous à la section Changer votre code parental, page 32 pour d’éventuelles modifications. L’installation se termine sur un message vous informant de l’activation de votre carte d’accès TNTSAT et de sa date de fin de validité. Vous pouvez désormais utiliser votre Terminal et profiter des chaînes de la TNT disponibles par le satellite ASTRA ! Important La carte TNTSAT doit toujours être insérée (puce vers le haut) dans le Terminal de réception pour regarder les programmes.

Pour paramétrer votre Terminal selon vos besoins, reportez-vous à la section Les menus d’installation, page 26.

Avec les touches P+ et P-, ou les touches 0-9

Appuyez sur les touches ou pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour accéder directement à la chaîne désirée. Vous pouvez revenir sur la chaîne précédemment vue en appuyant sur la touche BACK

pour afficher la liste des chaînes. ,

pour parcourir la liste.

Pour regarder une chaîne, sélectionnez-la puis appuyez sur OK Vous pouvez également utiliser la touche EXIT chaîne.

• Volume : vous pouvez régler le volume avec les touches

• Mode muet : le son se coupe si vous appuyez sur la touche MUTE

vous appuyez à nouveau sur cette même touche ou si vous appuyez sur les touches ou

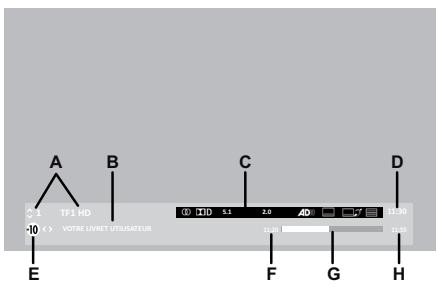

Heure de début du programme Temps écoulé Heure de fin du programme

pour voir les informations sur le programme suivant / précédent. pour voir les informations sur le programme suivant / précédent sur d’autres

éventuellement des informations suivantes : Icône

Diffusion du programme en Audiodescription Diffusion du programme en stéréo

D Voie audio Dolby Digital disponible

Appuyez sur Utilisez chaînes.

pour lire le résumé du programme suivant / courant. pour voir les informations sur le programme courant / suivant sur d’autres

Lorsqu’une chaîne diffuse plusieurs langues pour l’audio et/ou les sous-titres, vous pouvez choisir temporairement la langue audio, ainsi que celle des sous-titres. A partir du menu Langue audio, vous pouvez aussi activer l’audio description lorsque l’option est disponible. Note Les choix sont valables tant que vous ne changez pas de chaîne. Pour définir un réglage à appliquer par défaut, reportez-vous à la section Langues audio et sous-titres, page 33.

• Pour définir la langue audio ou activer les sous-titres, appuyez sur

• Pour sélectionner les options souhaitées, utilisez sur OK

Vous pouvez créer et gérer des listes de chaînes favorites grâce au menu Liste personnelle

(voir page 30). Pour passer d’une liste de chaînes (liste complète des chaînes incluse - Liste A) à une liste

favorite existante, appuyez sur INFO Sélectionnez avec

pour passer en mode RADIO.

Vous pouvez également y accéder en appuyant sur MENU RADIO avec

, puis en sélectionnant

Pour accéder aux pages Télétexte, servez-vous des touches numériques de la télécommande, des touches de couleur ou des touches Pour quitter le mode Télétexte, appuyez sur EXIT

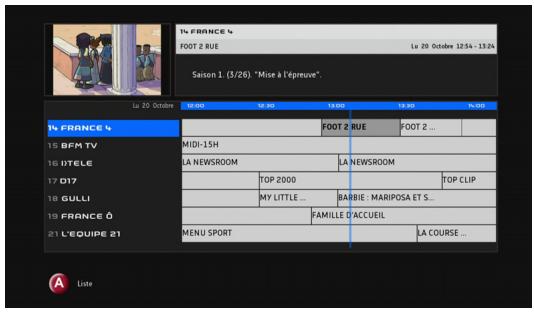

Appuyez sur la touche GUIDE

de la télécommande pour accéder au guide électronique

des programmes. Vous pouvez également y accéder en appuyant sur MENU sélectionnant TÉLÉVISION avec avec OK

• Pour voir un programme en cours, sélectionnez la chaîne désirée et appuyez sur OK pour accéder au menu principal du Terminal.

Pour naviguer dans les différents écrans et effectuer vos réglages, utilisez les touches

pour mettre en surbrillance vos sélections.

pour confirmer, et sur la touche EXIT

Les réglages par défaut sont indiqués en gras.

• Configuration de l’antenne, page 28

• Informations sur le signal, page 28 • Recherche des chaînes du service TNTSAT, page 29 • Recherche des chaînes gratuites, page 29 • Recherche fréquentielle, page 29. Configuration de l’antenne Important Les réglages décrits ci-après exigent des connaissances avancées sur l'installation et la configuration d’antenne parabolique. Ne modifiez pas ces paramètres si vous n’êtes pas expert dans ce domaine. Sélectionnez le menu Recherche des chaînes > Antenne. Les réglages suivants sont disponibles : Réglage

Utilisation du DiSEcQ à Oui et complétez les réglages ci-après

Nombre de ports DiSEcQ utilisés

Précisez ensuite le nombre de têtes LNB à utiliser.

Port DiSEcQ A Sélectionnez le satellite requis pour chacune des têtes LNB.

Par défaut, et afin de vous aider à apporter vos propres réglages, les satellites les plus couramment utilisés sont déjà listés et enregistres (ex : Astra, Hotbird, etc.).

Informations sur le signal

Sélectionnez le menu Recherche des chaînes > Informations du signal. Ce menu vous permet d’afficher le niveau et la qualité du signal reçu par votre antenne (ou la configuration du satellite dans le cas de têtes LNB multiples).

Ne modifiez pas les valeurs associées au satellite et appuyez sur la touche OK lancer le balayage.

Appuyez sur la touche rouge

pour revenir au transpondeur d’installation TNTSAT.

Installation par transpondeur

Utilisez cette fonction pour rechercher une chaîne ou un groupe de chaînes depuis une fréquence précise.Cet écran sert à définir la configuration du transpondeur d'installation. Utilisez le pavé numériques pour saisir la fréquence voulue et appuyez sur la touche OK pour lancer la recherche. Selon votre saisie, les barres "Qualité" et "Niveau" vous indiquent en pourcentage la qualité de la réception. En cas de problème, appuyez sur la touche rouge

pour revenir au transpondeur par défaut.

La recherche et lancée et quand celle-ci est terminée le nombre de chaînes trouvées apparaît

à l’écran. Appuyez sur la touche OK touche BACK

pour enregistrer ces nouvelles chaînes ou sur la

pour quitter sans enregistrer.

Recherche des chaînes gratuites

Sélectionnez le menu Recherche des chaînes > Recherche chaînes gratuites. Utilisez cette fonction si vous avez configuré plusieurs têtes LNB pointant vers différents satellites. Dans ce cas, vous pouvez lancer un balayage des chaînes gratuites disponibles sur un ou plusieurs satellites. Lancer cette recherche peut prendre du temps et en aucun cas arrêtez la recherche. Le nom du satellite apparaît à l’écran, appuyez sur la touche OK recherche des chaînes diffusées sur ce satellite.

Recherche fréquentielle

Sélectionnez le menu Recherche des chaînes > Recherche fréquentielle. Utilisez cette fonction si votre habitez un immeuble équipé de matériel de distribution satellite Appuyez sur la touche OK fréquence.

pour lancer la recherche des chaînes diffusées sur cette

Lancer cette recherche peut prendre du temps et en aucun cas arrêtez la recherche.

la région de votre choix, puis appuyez sur la

Création d’une Liste personnelle

Liste personnelle Sélectionnez le menu INSTALLATION > Liste personnelle. Pour créer une liste de chaînes favorites : 1. Sélectionnez une liste vide. 2. Sélectionnez le type de liste que vous souhaitez créer : TV ou Radio. 3. Appuyez sur la touche OK

pour créer la liste.

4. Sélectionnez la chaîne que vous souhaitez ajouter à votre liste de favoris avec les touches

, puis appuyez sur la touche Verte

6. Pour passer de la liste principale des chaînes à votre liste favorite en cours de création, utilisez les touches

7. Pour modifier dans votre liste le numéro associé à une chaîne, sélectionnez-la et appuyez sur la touche Verte

puis appuyez sur OK pour confirmer. Les numéros associés aux autres chaînes changeront automatiquement en conséquence.

8. Pour retirer une chaîne de la liste des chaînes favorites, placez vous dessus et appuyez sur la touche Rouge

9. Pour enregistrer votre liste, appuyez sur la touche EXIT

Vous pouvez verrouiller complètement l'accès au Terminal par un code. Si vous choisissez Oui, vous devrez entrer votre code parental chaque fois que vous allumerez votre terminal. Verrouillage de chaînes Sélectionnez le menu Verrouillage > Verrouillage des chaînes Vous pouvez verrouiller l'accès à certaines chaînes. Si vous activez le verrouillage des chaînes, le Code parental vous sera demandé lorsque vous accéderez à une chaîne verrouillée. Choisissez OUI dans le champ Verrouillage des chaînes pour activer cette configuration puis sélectionnez Accès liste dans le champ Chaînes à verrouiller et appuyez sur la touche OK

La liste des chaînes est affichée, pour verrouiller une chaîne, utilisez les touches

Verrouillage de programmes

Sélectionnez le menu Verrouillage > Verrouillage programme Vous pouvez verrouiller l'accès à des programmes en fonction de leur niveau moral. Si vous activez le verrouillage des programmes, le Code parental vous sera demandé lorsque vous accéderez à une chaîne pour adultes ou lorsque le niveau moral du programme en cours sera supérieur à l’âge que vous avez défini.

Vous avez initialement défini le Code parental au cours de la première installation.

Ce code est utilisé et demandé pour verrouiller l’accès au Terminal, à certaines chaînes que vous avez défini, aux programmes dont le niveau de moralité est plus élevé que le niveau de la moralité que vous avez défini (voir page 31). Pour changer le Code parental : 1. Saisissez avec la télécommande l’ancien code à 4 chiffres et appuyez sur la touche OK

2. Saisissez votre nouveau Code parental (0000 n’est pas accepté) et appuyez sur la touche OK

3. Saisissez une deuxième fois le nouveau Code parental et confirmez votre saisie avec la touche OK

1. Pour accéder à ce menu, appuyez sur la touche MENU

Le menu principal s’affiche.

4. Pour effectuer la réinitialisation, appuyez sur la touche OK

. 6. Pour annuler l’opération, appuyez sur la touche BACK

Sélectionnez la langue audio et la langue de sous-titres de votre choix. Dans le menu langue audio Les programmes seront diffusés dans la langue audio sélectionnée, si disponible. La langue de sous-titrage sera appliquée si disponible. En choisissant l’option d’accessibilité, vous pouvez également activer la fonction d’audio description et la fonction de sous-titrage destinée aux sourds et malentendants. Les programmes offrant ces services seront diffusés dans la langue audio principale choisie si disponible, et dans la langue principale de sous-titrage choisie si disponible.

Sélectionnez le menu CONFIGURATION > Audio. Consultez le Guide d’installation de votre équipement audio pour appliquer les paramètres requis. Les réglages suivants sont disponibles : Réglage

Vous pouvez régler le temps d’affichage du bannière d’information qui apparaît lorsque vous changez de chaîne et du bandeau de volume qui apparaît lors du réglage du son.

• Durée d'affichage bandeau : il est possible de régler la durée d'affichage du bandeau de zapping à votre convenance entre 1 et 5 secondes. • Durée affichage volume : il est possible de régler la durée d'affichage du témoin volume à votre convenance entre 1 et 5 secondes. Sélectionnez le menu CONFIGURATION > Préférences utilisateur. Sélectionnez le paramètre à modifier avec les touches

Sélectionnez la valeur de votre choix à l’aide des touches touche OK

3 heures d’inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramétrage. Sélectionnez le menu CONFIGURATION > Mise en veille. Sélectionnez à l’aide des touches touche OK

la valeur de votre choix, puis appuyez sur la

Les informations présentées dans ce menu vous seront utiles si vous devez contacter votre revendeur ou tout autre service technique. Ce menu vous fournit les informations essentielles relatives au Terminal, ainsi qu’au logiciel associé au Terminal. Sélectionnez le menu INFORMATIONS.

Informations sur le matériel

Sélectionnez le menu Matériel. Ce menu vous fournit les informations relatives au matériel associé au Terminal et le numéro de la carte à puce.

Informations sur le logiciel

Sélectionnez le menu Logiciel. Ce menu vous fournit les informations relatives au logiciel associé au Terminal.

Sélectionnez le menu Abonnement. Ce menu vous permet de consulter des informations relatives à vos droits, il permet de modifier le code de la carte à puce ainsi que de sélectionner le niveau de verrouillage des chaînes.

Sélectionnez le menu Messagerie. Ce menu affiche les messages provenant de l’opérateur.

Le Terminal peut vous demander de télécharger le nouveau logiciel du Terminal via le satellite

ASTRA 19,2° EST. Note Les mises à jour du logiciel s’effectuent lorsque le Terminal sort du mode veille. Pour vous assurer de ne manquer aucune mise à jour importante, nous vous recommandons de mettre votre Terminal en veille lorsque celui-ci n’est pas utilisé. Un écran vous avertit lorsqu’une nouvelle version de logiciel est disponible. Vous avez la possibilité d’accepter immédiatement cette mise à jour ou de la différer une seule fois à la prochaine mise en route du Terminal. Appuyez sur la touche OK

pour accepter le téléchargement.

Le processus de téléchargement prend plus de 20 minutes. Veillez à ne pas éteindre le Terminal durant ce processus. Vous ne pourrez utiliser le Terminal qu’une fois le téléchargement terminé : durant le téléchargement, l’écran de la TV est noir et l’affichage indique les phases de téléchargement "01" "02" "03" suivies du pourcentage de mise à jour. Veillez à ne pas interrompre la mise à jour. Si une erreur se produit pendant le processus de mise à jour, le Terminal affiche un code erreur sur l'écran du panneau avant. Veuillez consulter notre site Internet www.sagemcom.com pour savoir si une nouvelle version du livret utilisateur est disponible. Liste des erreurs de mise à jour possibles Code erreur Er00 Er02 • La qualité du signal n’est pas suffisante pour télécharger correctement le logiciel. Appuyez sur la touche OK pour poursuivre le processus. • Vérifiez la qualité et la puissance du signal (voir Informations sur le signal, page 28).

Pour tout autre message d’erreur, contactez le Service Clients (voir page 45).

N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pourraient endommager la surface du Terminal. Vous pouvez utiliser... • Vinaigre (mélangé avec de l'eau) • Alcool isopropylique

En cas de problème avec votre Terminal, référez-vous au tableau suivant pour résoudre un éventuel dysfonctionnement. Symptôme

Le Terminal est hors tension.

Le Terminal ne peut pas lire la carte à puce.

Vérifiez que le cordon d’alimentation est correctement branché sur la prise secteur.

Vérifiez que la carte à puce est correctement insérée dans le Terminal, puce orientée vers le haut.

La télécommande ne Il n’y a pas de piles dans la

• Dirigez la télécommande vers le fonctionne pas télécommande, ou les piles sont Terminal. vides. • Vérifiez l’état des piles : - elles doivent être correctement insérées dans la télécommande, - si elles sont vides, remplacez-les. Aucune réponse du Terminal aux actions de la télécommande ou des boutons du panneau avant.

Absence de communication avec le Terminal.

• Maintenez le bouton Marche/Arrêt du

Terminal appuyé pendant 5 secondes. • Si le Terminal ne se coupe pas, débranchez le cordon d’alimentation, patientez 1 minute, puis rebranchez le cordon.

Installation satellite

Pas de signal avec un Mauvais branchement. boîtier DiSEqC

• Vérifiez que le type de LNB dans le menu est correct.

• Vérifiez que le LNB pointé sur Astra est bien connecté à la sortie 1 ou A du boîtier. • Essayez d’abord d’installer sans boîtier DiSEqC. Connectez-le seulement si l’installation est réussie.

• Vérifiez que vous êtes dans une zone de réception.

• Réorientez votre antenne (voir Configuration de l’antenne, page 28).

Erreur de branchement du

Branchez correctement le cordon Péritel du cordon Péritel entre la sortie TV Terminal au téléviseur. et le téléviseur. Erreur de branchement du câble HDMI.

Si le son est diffusé via un câble HDMI, vérifiez que celui-ci est correctement connecté.

• Vérifiez l’antenne et relancez une recherche de programmes (voir Installation, page 28). • Assurez-vous que votre antenne est adaptée à la réception numérique.

Appuyez sur la touche MUTE

Vérifiez le câble d’antenne. Remplacez-le ou resserrez sa connexion au Terminal.

Erreur de réglage des sorties numériques HDMI/SPDIF.

Si l’amplificateur est connecté à l’aide d’une prise AUDIO NUMÉRIQUE ou d’une prise HDMI, vérifiez que les sorties numériques HDMI/SPDIF sont réglées sur

Dolby Digital (voir Configuration audio, page 33).

Valeurs incorrectes pour certains paramètres du tuner.

Dans le menu INSTALLATION ->

RECHERCHE DES CHAÎNES, réglez correctement les valeurs des paramètres LNB et Transpondeur (voir page 28).

Mauvaise orientation de la parabole.

Vérifiez la puissance du signal et orientez correctement la parabole (voir page 28).

Absence de prise en charge des programmes pour ces chaînes.

Certaines chaînes ne diffusent pas d’information sur leurs programmes.

Défaut de Péritel.

Vérifiez que votre téléviseur est bien relié à la prise Péritel TV (voir Raccorder un téléviseur standard équipé d’une prise

Pas de son sur certaines chaînes quand le mode

HOME CINEMA est sélectionné.

Défaut d’amplificateur HOME CINEMA.

Vérifiez que vous êtes bien raccordé à un amplificateur HOME CINEMA par la liaison numérique (voir Raccorder un amplificateur équipé d’une prise HDMI, page 15).

• Assurez-vous que le périphérique USB est correctement branché sur le port USB. • Débranchez et rebranchez le périphérique USB sur le Terminal. • Vérifiez la compatibilité de votre périphérique USB (voir Spécifications techniques, page 46).

La vidéo n’est pas diffusée en haute résolution.

Réglage de la résolution à corriger.

Assurez-vous que la résolution vidéo HDMI est correctement réglée (voir HDMI et

Une bande noire s’affiche autour de l’écran.

Ajustez le réglage du format avec la

Si besoin sélectionnez l’entrée Péritel directement sur votre téléviseur.

La présence de ce logo signifie que l’emballage est recyclable et ne doit donc pas être jeté avec les déchets non-triés. La présence de ce logo (point vert) signifie qu’une cotisation est versée à un organisme national agréé pour améliorer la récupération et le recyclage des emballages. La présence de ce logo sur les éléments plastiques signifie qu’ils sont recyclables et qu’ils ne doivent pas être jetés avec les déchets non-triés.

Recyclage et élimination du produit

Pour faciliter le recyclage, respectez les règles de tri mises en place pour les déchets d'emballages. Si votre produit contient des piles/batteries, elles ne doivent en aucun cas être jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés. La réglementation européenne exige que les produits appartenant à la famille des équipements électriques et électroniques (

) soient déposés :

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement

électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

En vue de se conformer à cette directive, qui s’applique aux EEEs vendus après le

13/08/2005, votre Terminal sera repris gratuitement et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l’environnement seront recyclés.

Directive européenne relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements

électriques et électroniques (RoHS) Votre Terminal ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement être retirées.

Les piles/batteries ne doivent en aucun cas être jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés.

Par défaut, votre terminal est paramétré en veille automatiquement au bout de 3 heures d’inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramétrage

(voir Paramétrer la Mise en veille, page 35).

En cas de dysfonctionnement, le distributeur ou la Hotline Sagemcom vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante : 1. Le matériel neuf est garanti (pièces et main d'œuvre)* par Sagemcom Documents SAS, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 24 mois à compter de la date d'achat du matériel, preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, carte TNTSAT, etc.): 6 mois à compter de la date d'achat). Nous vous recommandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat. 2. Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'œuvre) par Sagemcom Documents SAS jusqu'à la dernière de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagemcom Documents SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination. 3. Pendant cette période de garantie de 24 mois, le terminal défectueux sera réparé gratuitement. Le client devra néanmoins retourner, à ses frais (transport + assurance), le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83. Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagemcom Documents SAS) et renvoyé à votre adresse en France, gratuitement. Aucun matériel de prêt ne sera fourni pendant le délai de réparation. Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de : • joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone), • vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine, • joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur. Le matériel bénéficie, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont en aucun cas affectés par la présente garantie. *

Hors cas d'exclusions de garantie mentionnés plus loin dans le document.

• A des modifications du matériel effectuées sans accord écrit de Sagemcom Documents

SAS, ou • A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou • Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hygrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore • A une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréées par Sagemcom Documents SAS. 2. Les détériorations consécutives à une insuffisance d'emballage et / ou à un mauvais conditionnement du matériel réexpédié au Centre de Réparation Agréé. 3. L'usure normale du matériel ainsi que l'usure des accessoires. 4. La fourniture de nouvelles versions logicielles. 5. Les travaux d'exploitation courante : livraison, mise en place ou échange d'accessoires… 6. Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagemcom Documents SAS. 7. Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel. 8. Les matériels retournés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels. Dans le cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 24 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi par Sagemcom Documents SAS et devront être réglés avant tout retour de matériel au Centre de Réparation Agréé. ATTENTION : 1. Les pièces défectueuses échangées deviendront la propriété de Sagemcom Documents SAS. 2. Sous réserve des dispositions légales impératives, Sagemcom Documents SAS n'assure aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagemcom Documents SAS ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour quelque usage particulier que ce soit. La responsabilité de Sagemcom Documents SAS, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. En aucun cas, Sagemcom Documents SAS ne répondra des dommages moraux et/ou immatériels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie). Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

• version du logiciel : à lire dans le menu approprié Menu > INFORMATIONS > Logiciel.

EN AUCUN CAS, AUCUN DETENTEUR DES DROITS D'AUTEUR, NI AUCUNE PARTIE QUI POURRAIT MODIFIER ET/OU REDISTRIBUER LE LOGICIEL LIBRE NE SAURONT ETRE TENUS RESPONSABLES POUR TOUT DOMMAGE PROVENANT DE L'UTILISATION OU DE L'INCAPACITE D'UTILISATION DU LOGICIEL LIBRE. Pour de plus amples détails, veuillez consulter le code du Logiciel Libre et les conditions des licences de Logiciel Libre disponibles à l'adresse suivante : http://opensource.sagemcom.com
