MODE D'EMPLOI M1931D-PZ, M2232D-PZ, M2432D-PZ, M2631D-PZ, M2732D-PZ LG

Veuillez dire attentivement ce manuel avant demettre votre télévisueur en service et conservez-le pour reference ulterieure.

MODELE DE TV AVEC ÉCRAN LCD À RÉTROÉCLAIRAGE LED

M1931D

M2631D

19MA31D

TABLE DES MATIÈRES

3 LICENCES

4 PROCEDURE D'INSTALLATION

5 ASSEMBLAGE ET PREPARATION

5 Déballage
7 Pièces et touches
8 Soulever et déplacer la TV
9 Configuration de la TV
9 - Fixation du support
12 - Installation sur une table
13 - Rangement des câbles
14 - Retrait du support
16 - Fixation du support mural

18 REGARDER LA TV

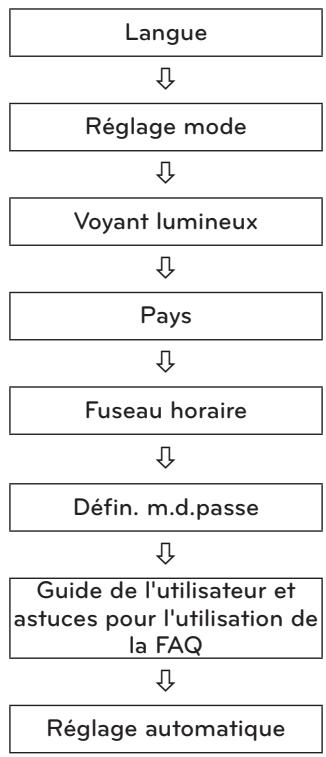

18 Première mise en marche de la TV

20 ÉTABLISSEMENT DE ConnexIONS

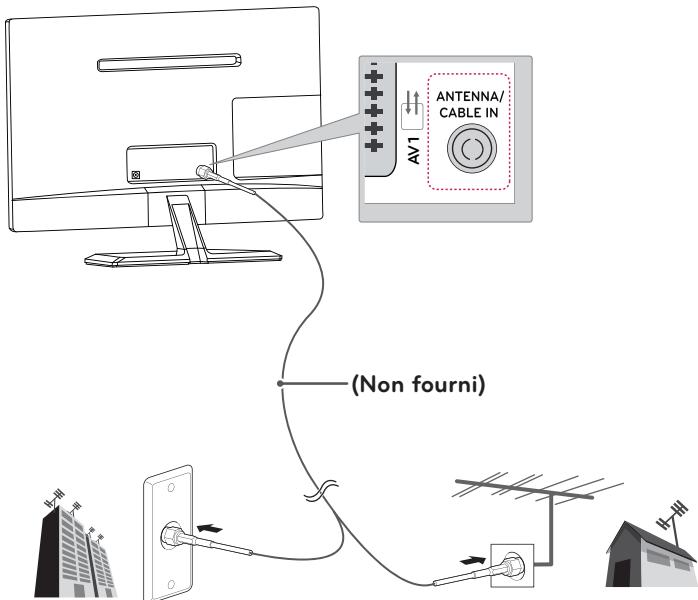

20 Branchement d'une antennae
21 Connexion à un récepteur HD, un DVD, un magnétoscope ou une console de jeu

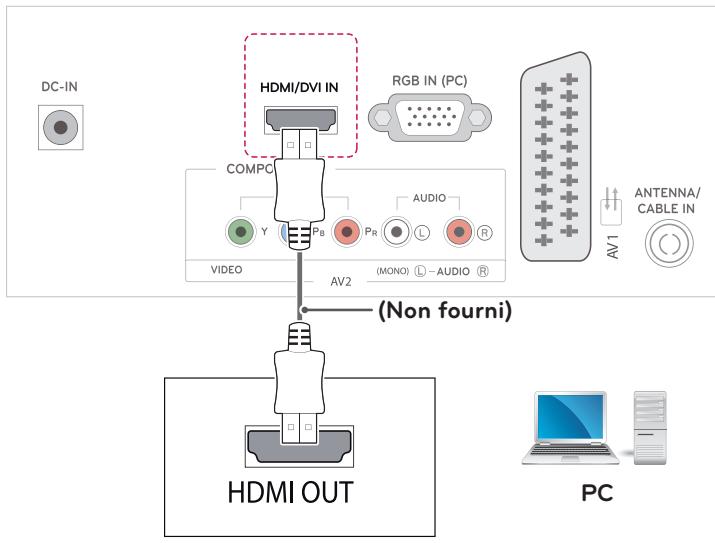

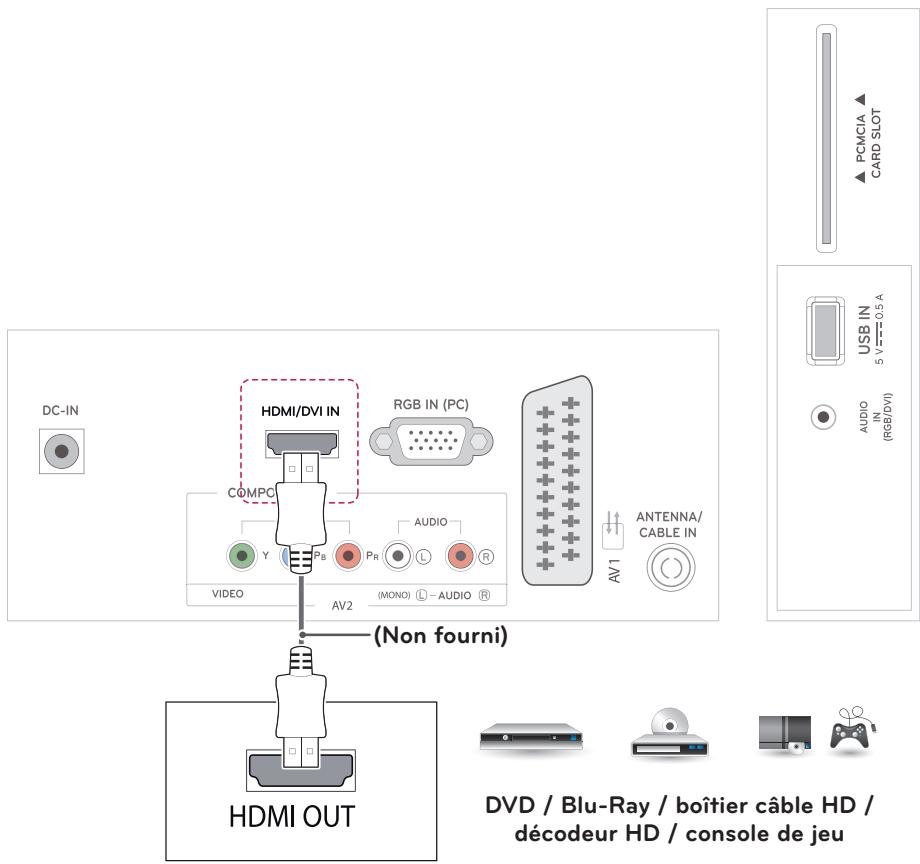

21 - Connexion HDMI

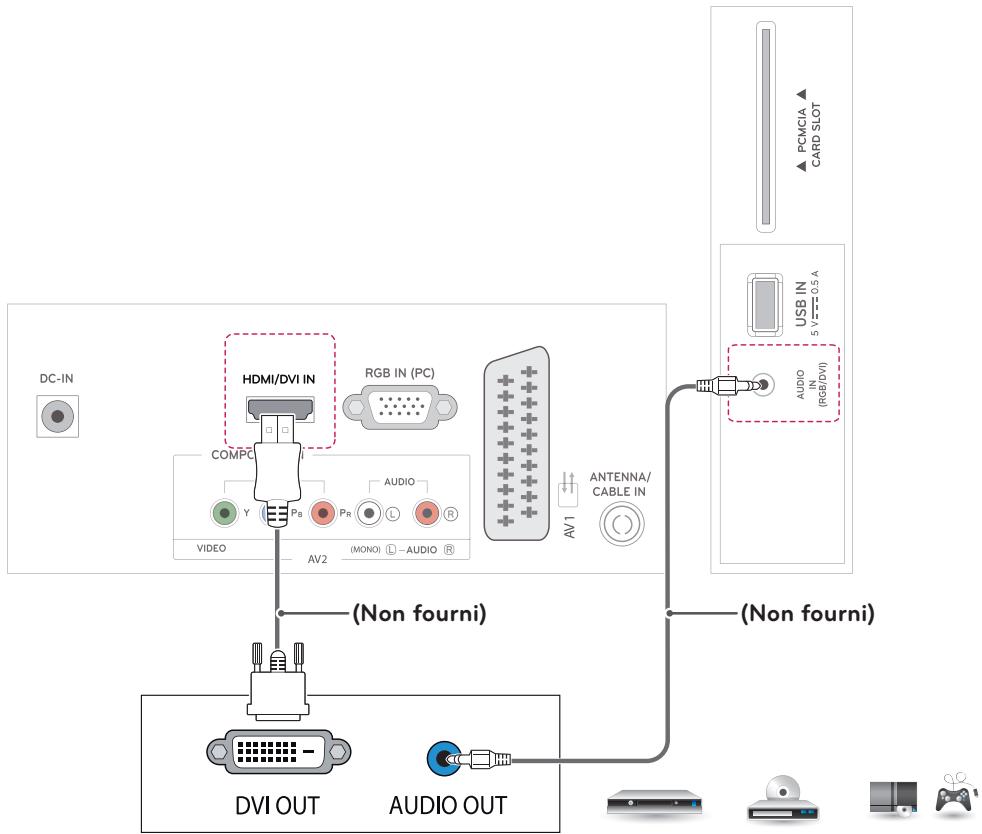

22 - Connexion HDMI à DVI

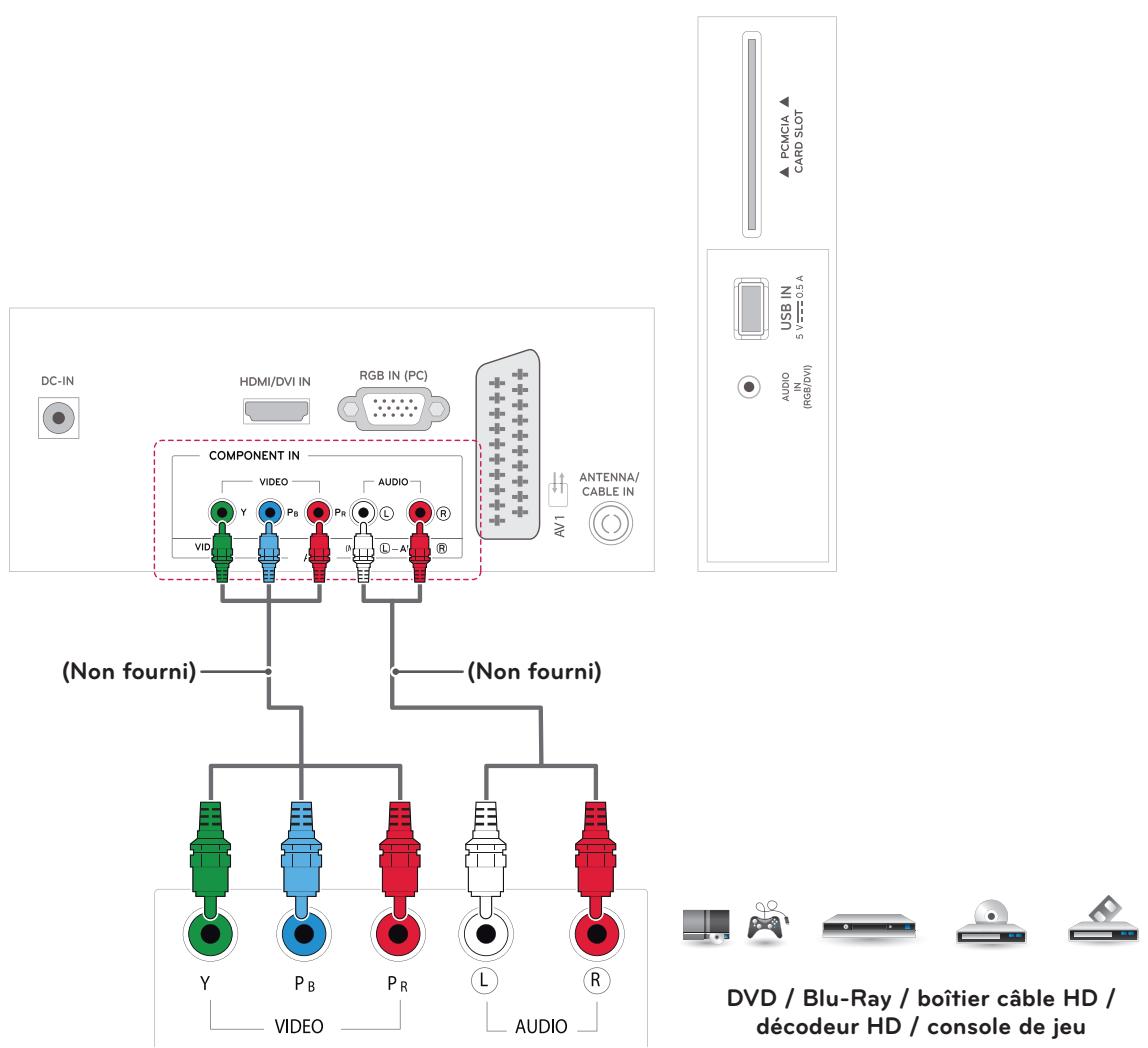

23 - Connexion Composantes

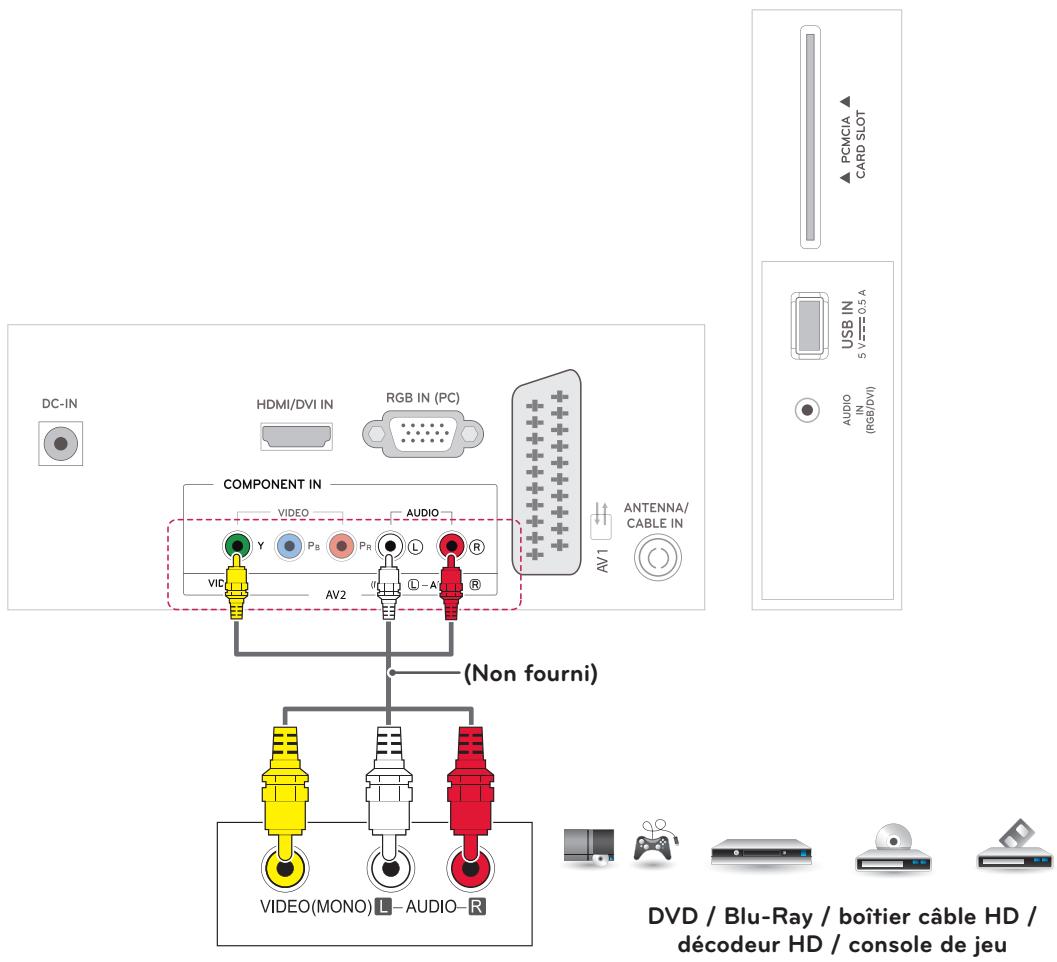

24 - Connexion composite

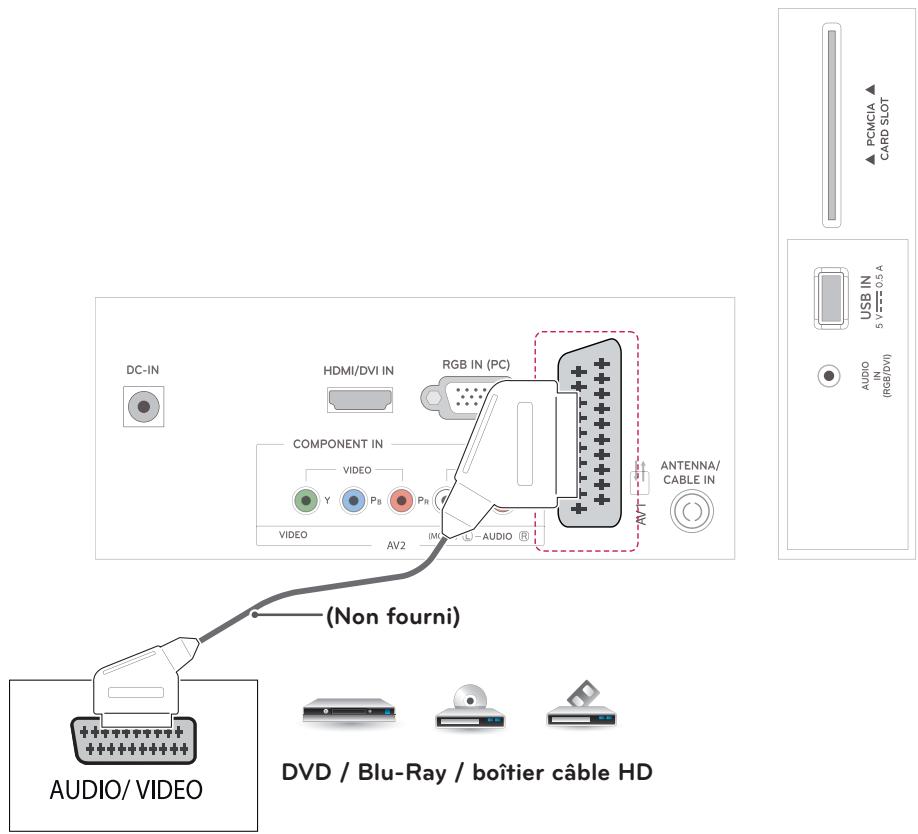

25 - Connexion Euro Scart

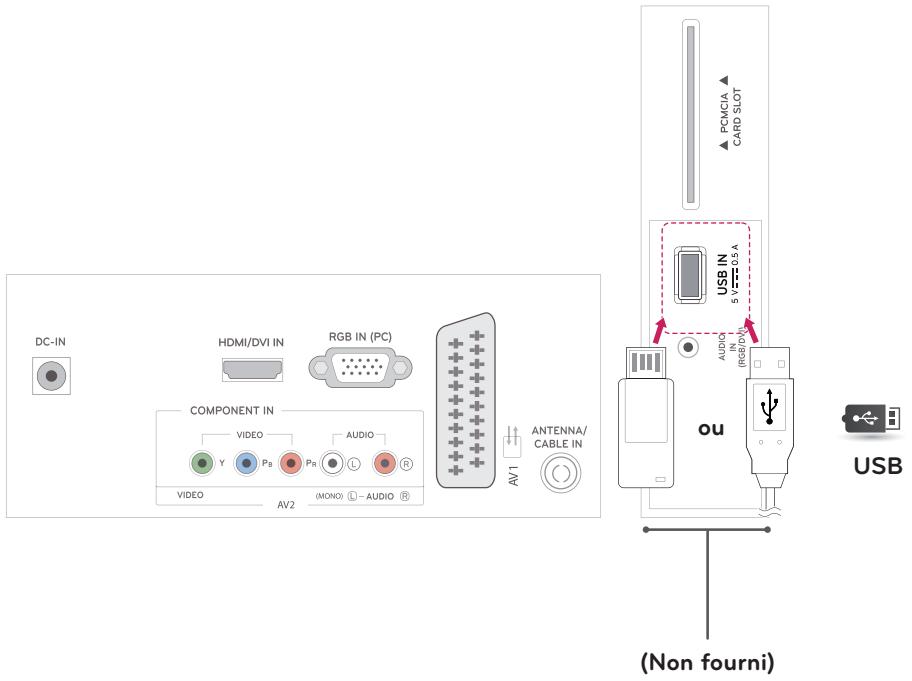

26 Connexion à un périhérique USB

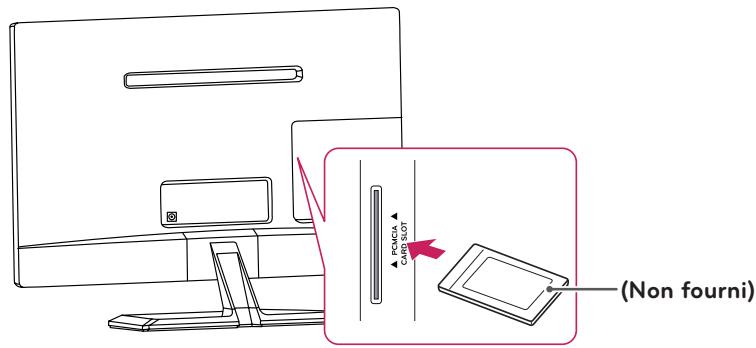

26 Connexion à un module Cl
27 Connexion à un PC
28 - Connexion HDMI

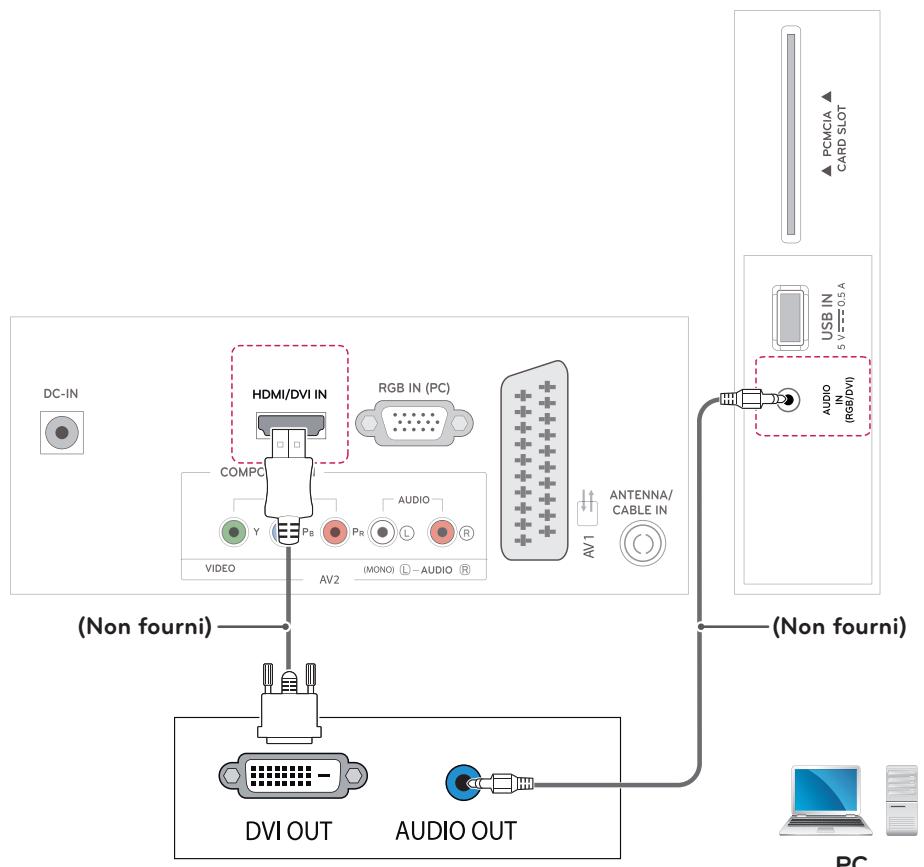

29 - Connexion HDMI à DVI

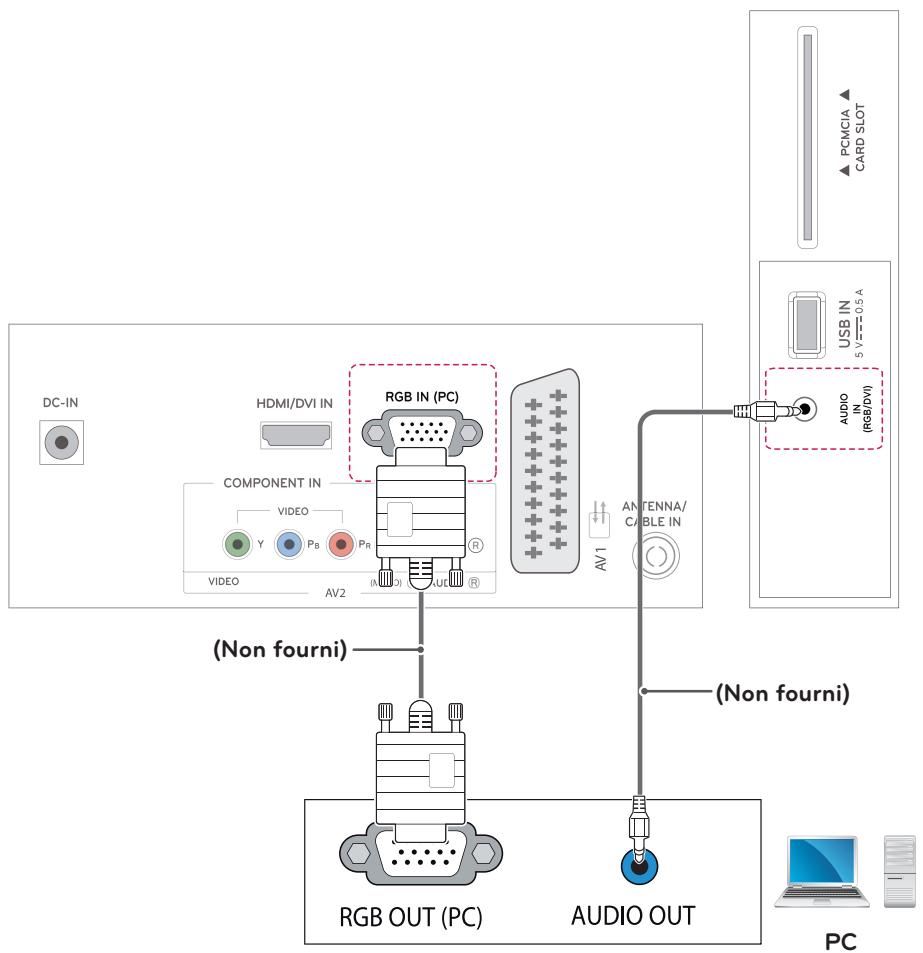

30 - Connexion RGB

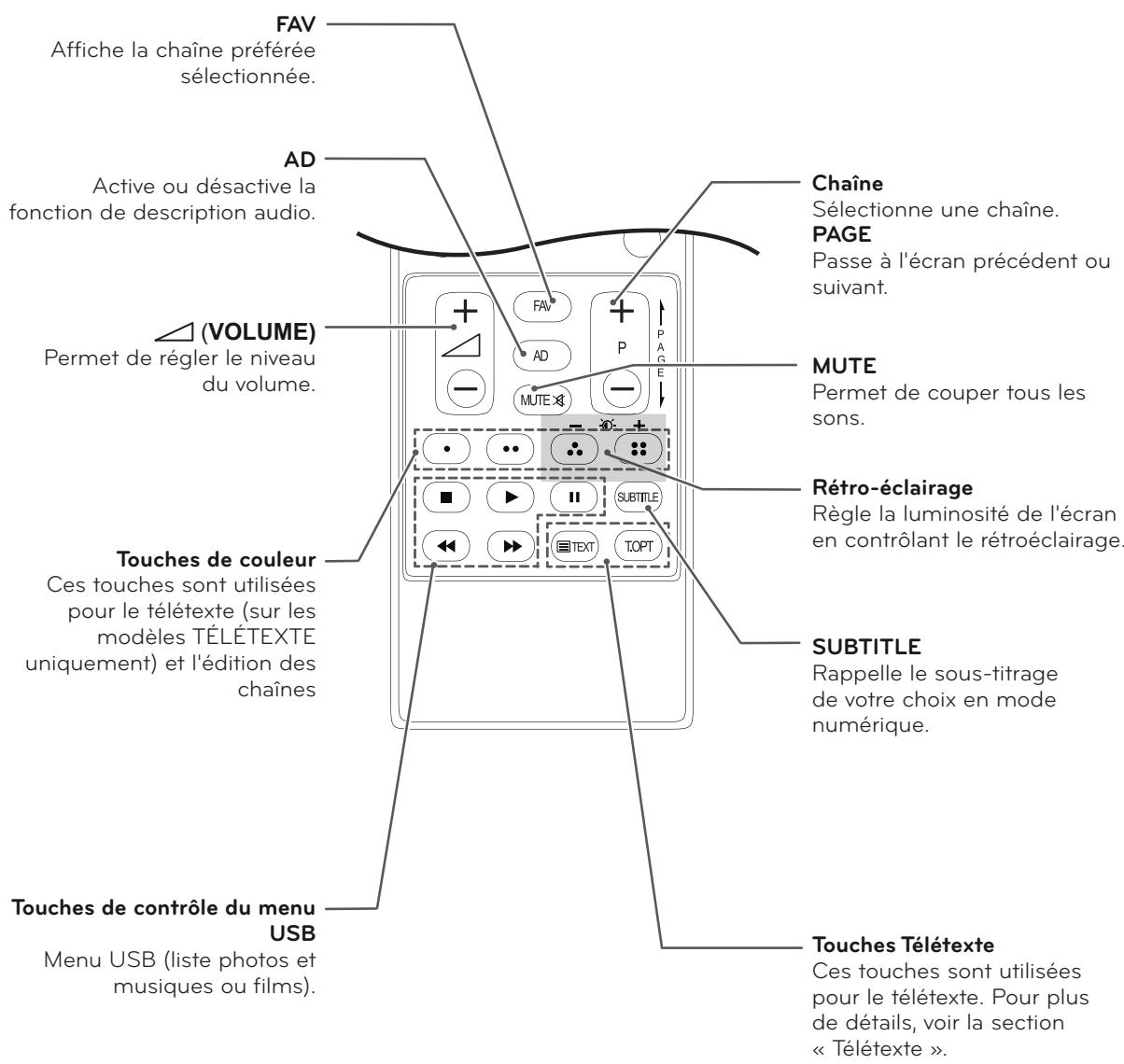

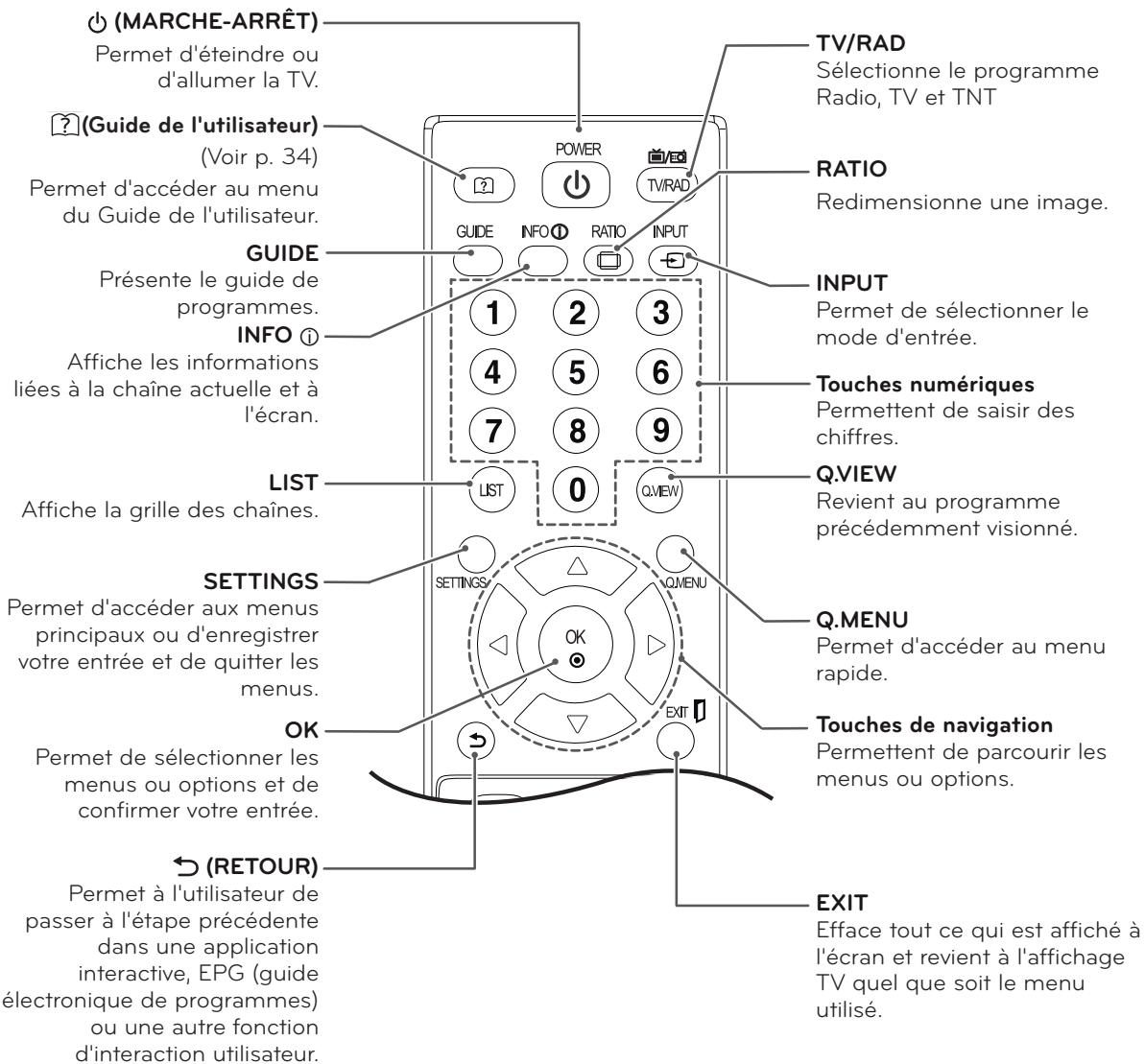

31 TÉLECOMMANDE

33 PERSONNALISATION DES PARAMETRES

33 Accès aux menus principales

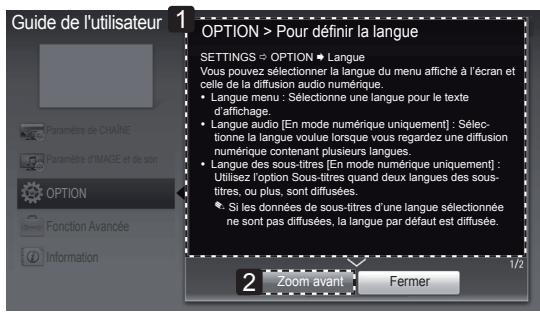

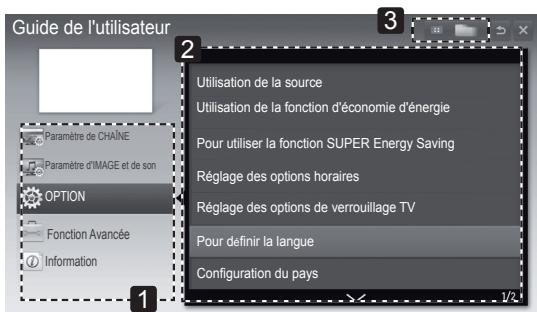

34 UTILISATION DU GUIDE DE L'UTILISATEUR

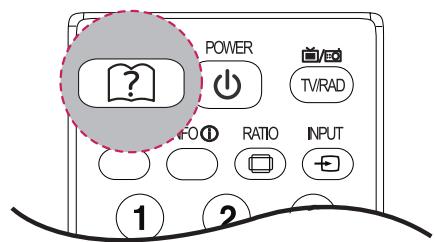

34 Accès au menu du Guide de l'utilisateur.
34 - Utilisation du menu de la TV
34 - Utilisation de la télécommande

35 MAINTENANCE

35 Nettoyage de votre TV
35 Écran et cadre
35 Boitier et support
35 Cordon d'alimentation
36 Prévention du phénomène de « brûlure d'écran » ou d'« image rémanente » sur votre écran

37 DÉPANNAGE

37 Général

38 SPECIFICATIONS

LICENCES

Les licences prises en charge peuvent varier d'un modele à l'autre. Pour plus d'informations sur les licences, consultez le site www/lg.com.

DIGITAL PLUS

PULSE

HIGH-DEFINITION MULTIMEDIA INTERFACE

Fabrique sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques commerciales de Dolby Laboratories.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques, déposées ou non, de HDMI Licensing LLC.

HD

À PROPOS DES VIDEOS DIVX : DivX® est un format de video numérique créé par DivX, LLC, filiale de Rovi Corporation. Notre périphérique est officiellement certifié par DivX (DivX Certified®), ce qui vous permet de dire des videos DivX. Rendez-vous sur www.divx.com pour obtenir plus d'informations ainsi que des utilisaires permettant de convertir vos fichiers au format DivX.

À PROPOS DE LA VIDEO À LA DEMANDE DIVX : ce périphérique DivX Certified® doit être enregistré pour pouvoir dire des videos à la demande DivX. Pour obtenir le code d'enregistrement, accédez à la section DivX VOD (Vidente à la demande DivX) du menu de configuration du périhérique. Les instructions d'enregistrement sont disponibles sur le site vod.divx.com.

DivX Certified® pour la lecture de videos DivX® jusqu'à 1080p en HD, y compris le contenu Premium.

DivX, DivX Certified et leurs logos respectifs sont des marques déposées de Rovi Corporation ou de ses filiales ; leur utilisation est régime par une licence.

Sous couvert d'un ou plusieurs brevets américain cités ci-dessous : 7 295 673, 7 460 668, 7 515 710 et 7 519 274.

PROCEDURE D'INSTALLATION

1 Ouvrez l'emballage et assurez-vous que tous les accessoires sont inclus.
2 Fixez le support à la TV.
3 Connectez un périhérique externe à la TV.

REMARQUE

L'imagci-dessouspeutetredivente deceleaffichee survoitréleviseur.
L'affichage à l'écran de votre TV peut différer légarement de celui qui estprésenté dans ce manuel.
- Les menus et options disponibles peuvent être différents selon la source d'entrée ou le modele de produit utilisé.
- De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce télévisuer.

ASSEMBLAGE ET PREPARATION

Déballage

Vérifiez que la boîte de votre monitreur contient les éléments suivants. S'il manque des accessoires, contactez le revendeur auprès duquel vous avez acheté votre produit. L'aspect réel des produits et des accessoires représentés dans ce manuel peut différer des illustrations.

REMARQUE

• Les accessoires fournis avec le produit différent en fonction du modele choisi.
• Les specifications des produits ou le contenu de ce manuel peuvent être modifiées sans avis préalable en cas de mise à jour des fonctions.

ATTENTION

• Afin d'optimiser la sécurité et la durée de vie des produits, n'utilise pas d'éléments pirates.
• La garantie ne couvre pas les dommages ni les blessures dus à l'utilisation d'éléments piratés.

REMARQUE

• Les éléments fournis avec votre produit différé en fonction du modèle choisi.
• Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions.
  Pour une connexion optimale, les cables HDMI et les périphériques USB doivent composer des connecteurs d'une épaissur inférieure à 10 mm et d'une largeur inférieure à 18 mm. Utilisez une rallonge prenatal en charge USB 2.0 si le cable USB ou la clé USB ne s'adapte pas au port USB de la TV.

^A≤ 10 mm
B ≤ 18 mm

M1931D

M2631D

19MA31D

Télécommande / Piles (AAA)

(Voir p. 31, Voir p. 32)

CD (Manuel d'utilisation) / Cartes

Base du support

(Voir p. 9, Voir p. 10, Voir p. 14, Voir p. 15)

Corps du support (Uniquement pour les modèles M1931D, 19MA31D)

(Voir p. 9, Voir p. 14)

Corps du support (Uniquement pour les modèles M2631D)

(Voir p. 10, Voir p. 15)

Vis de montage 2 EA (Uniquement pour les modèles M2631D)

(Voir p. 10, Voir p. 15)

Cordon d'alimentation

(Selon le pays)

(Voir p. 12)

Adaptateur ca/cc

(Voir p. 12)

Adaptatour ca/cc

ou

(Selon le pays)

(Voir p. 12)

O O O O O O O

Serre-cables

(Voir p. 13)

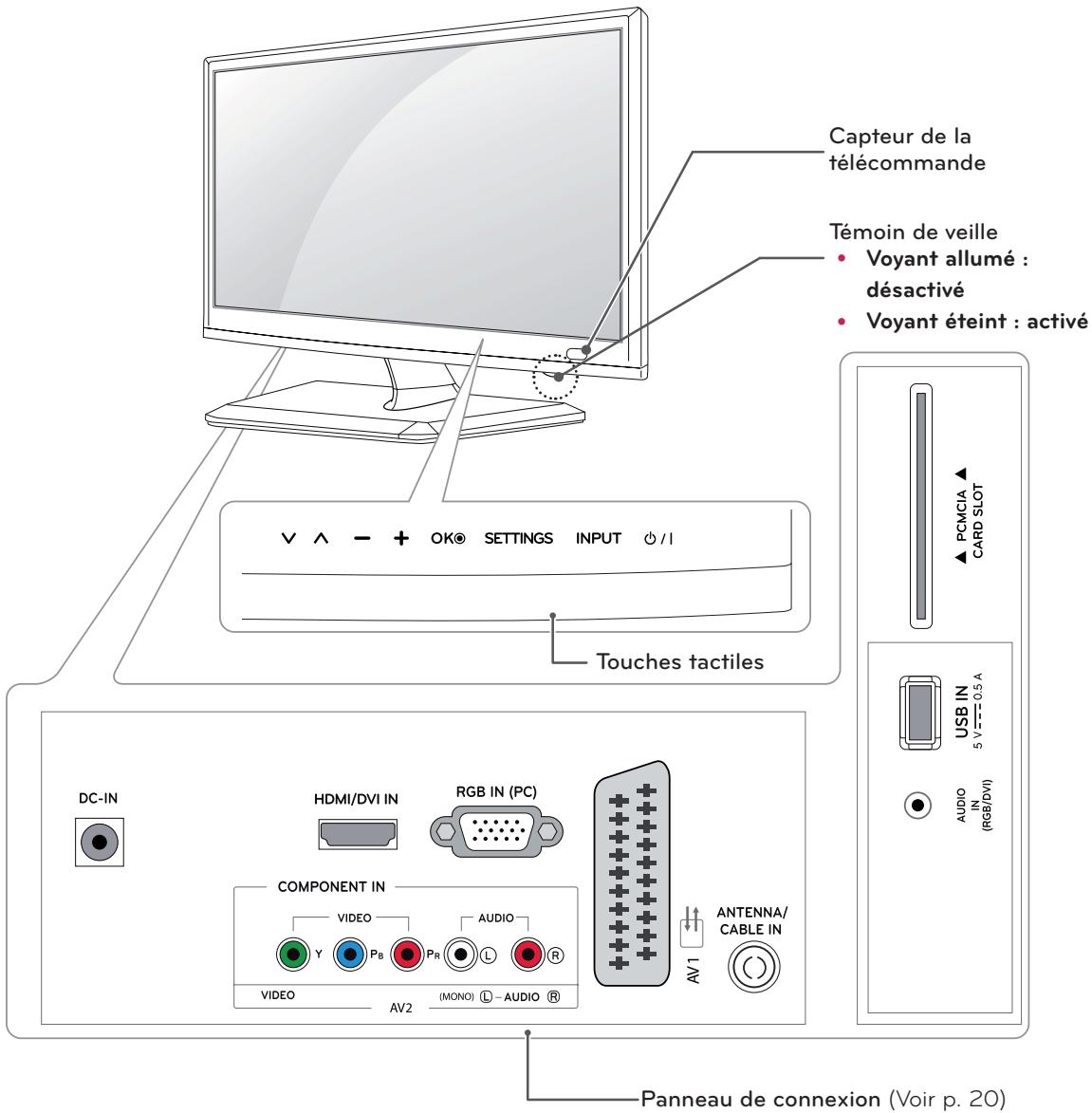

Pièces et touches

Touché tactile	Description
V ∧	Permet de parcourir les chaînes enregistrées.
- +	Permet de régler le niveau du volume.
OK	Permet de sélectionner l'option du menu en surbrillance ou de confirmer une entrée.
SETTINGS	Permet d'acceder aux menus principaux, ou d'enregistrer votre entrée et de quitter les menus.
INPUT	Permet de changer la source d'entrée.
/ / I	Permet demettre le monitateur sous/hors tension.

REMARQUE

Toutes les touches sont tactiles. Il suffit d'appuyer du bout du doigt pour les seLECTIONner.

Soulever et déplacer la TV

Lorsque vous déplacez ou soulevez la TV, lisez les consignes suivantes pour éviter de la rayer ou de l'endommager, et pour la transporter en toute sécurité, quels que soient son type et sa taille.

ATTENTION

Évitez toujours de toucher l'écran, car vous risqueriez d'endommager l'écran ou des pixels permettant de composer l'image.

• Nous vous recommendons de déplacer la TV dans sa boîte ou son emballage d'origine.
• Avant de déplacer ou de soulever la TV, déconnectez le cordon d'alimentation et tous les cables.

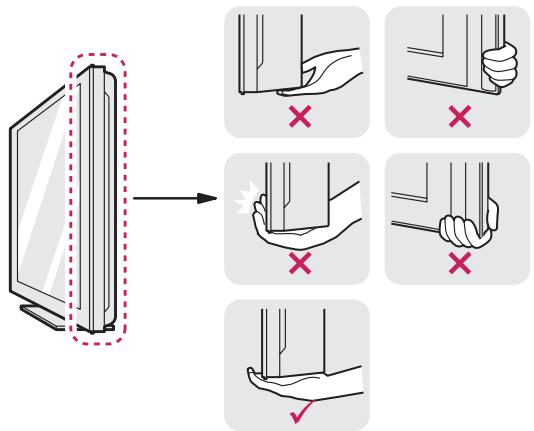

• Maintenez fermement la TV par le haut et le bas du cadre. Veillez à ne pas la tener par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.

Lorsque you maintenez la TV, orientez l'écran à l'opposé de vous pour éviter de le rayer.

Lorsque you transportez la TV, ne l'expose pas à des secousses ou à des vibrations excessives.
- Lorsque vous transportez la TV, maintenez-la à la verticale, sans la coucher sur le côté ni l'incliner vers la gauche ou la droite.

Configuration de la TV

M1931D 19MA31D

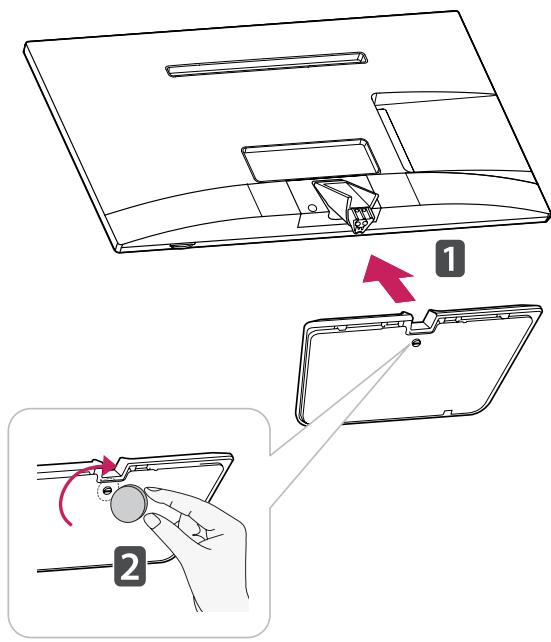

Fixation du support

Si vous ne souhaitez pas installer la TV sur un mur, utilisez les instructions suivantes pour fixer le support.

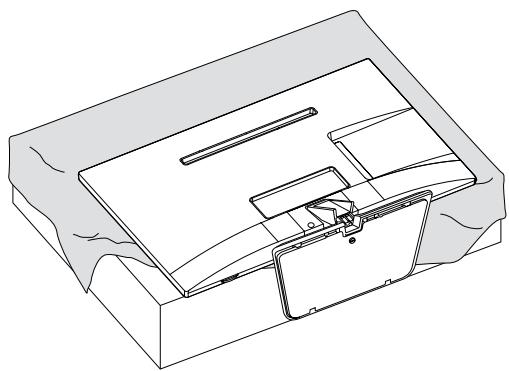

1 Placez la TV côte écran sur une surface plane et rembourse.

ATTENTION

• Placez un tapis en mousse ou un chiffon doux sur la table afin de protégger l'écran.
• Pour fixer le support à la TV, placez l'écran face vers le bas sur une table ou sur une surface plane munie d'une protection pour éviter de rayer l'écran.

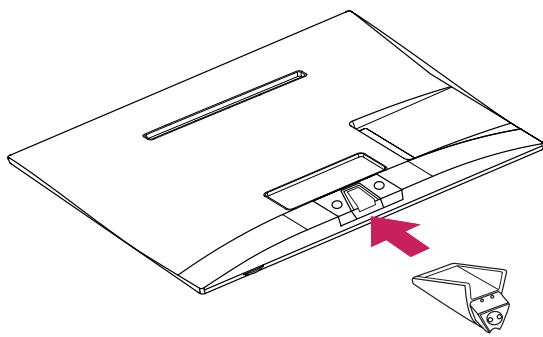

2 Montez le corps du support sur le téléviseur.

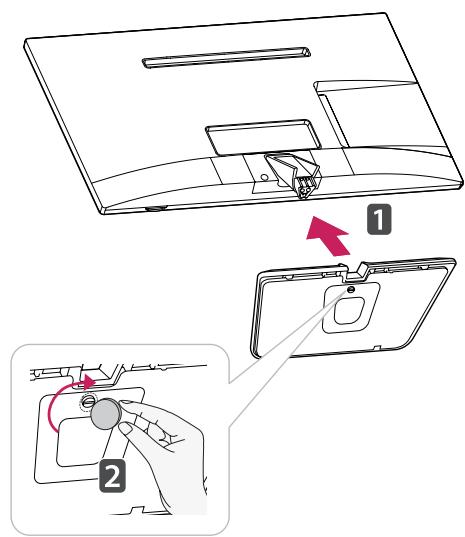

3 Fixez la base du support au corps du support en tournant la vis vers la droite avec une pièce.

ATTENTION

Serrez fermement les vis pour éviter toute inclinaison de l'écran vers l'avant. Ne serrez pas trop.

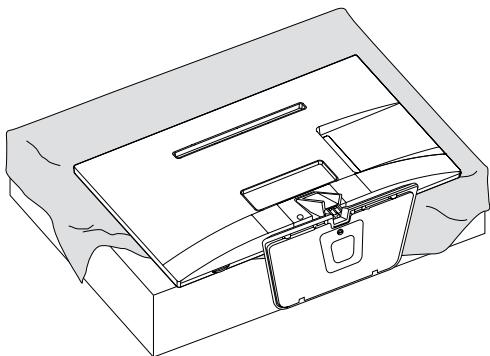

M2631D

Si vous ne souhaitez pas installer la TV sur un mur, utilisez les instructions suivantes pour fixer le support.

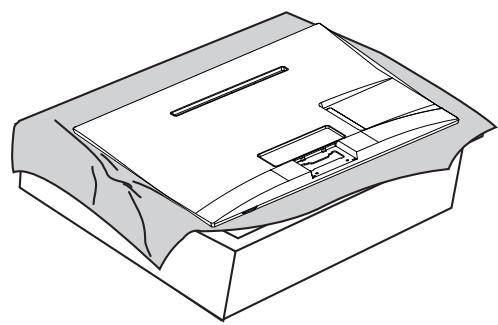

1 Placez la TV côte écran sur une surface plane et rembourse.

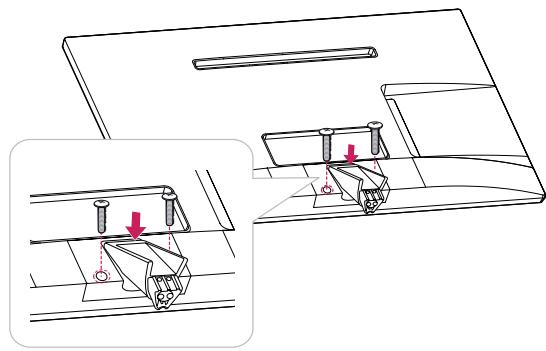

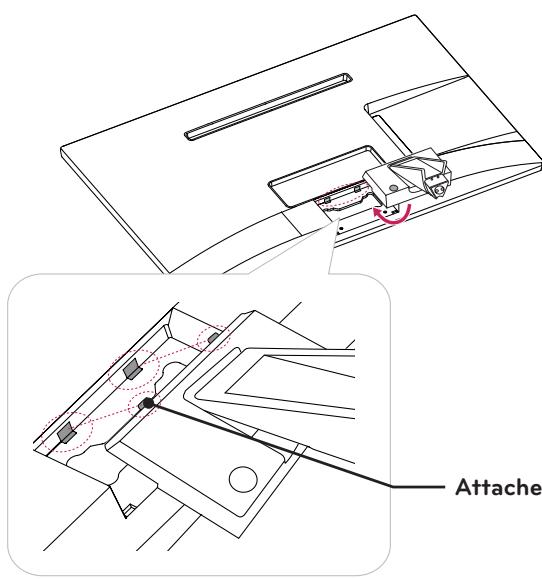

2 Montez le corps du support sur le téléviseur. Insérez les deux attaches du corps du support dans la rainure du téléviseur et verrouillez-les en appuyant sur les côtés du bord inférieur du support.

3 Fixez le télévisuer et le corps du support avec deux vis.

AVERTISSEMENT

Serrez bien les vis sous peine de faire tomber le téléviseur et de l'endommager.

Fixez la base du support au corps du support en tournant la vis vers la droite avec une pièce.

ATTENTION

Serrez fermement les vis pour éviter toute inclinaison de l'écran vers l'avant. Ne serrez pas trop.

ATTENTION

• Portez toujours le moniteur à la verticale, sans le returner et sans le tener par son support. Dans le cas contraire, il risquerait de se séparer du support et de tomber, ce qui peut l'endommager ou vous blesser.
• L'illustration montre un exemple d'installation différent du produit actuel.

• Portez toujours le moniteur sans le returner à l'envers et sans le tener par son support. Dans le cas contraire, il risquerait de tomber, ce qui peut l'endommager ou vous blesser.
• L'illustration montre un exemple d'installation différent du produit actuel.

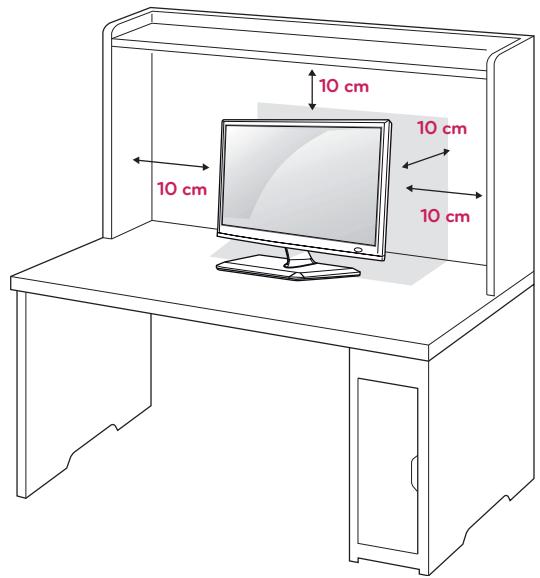

Installation sur une table

1 Soulevez et positionnez la TV à la verticale sur une table.

Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.

AVERTISSEMENT

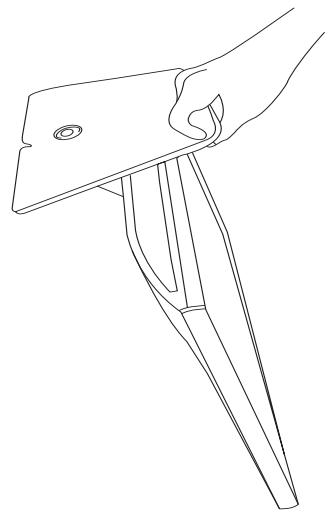

Si vous souhaitez incliner la TV, ne tenez pas l'écran par le bas comme indiqué sur cette illustration car vous risqueriez de vous blesser.

ATTENTION

Débranche le cordon d'alimentation avant de déplacer ou d'installer la TV. Vous évitez ainsi tout risque d'électrocution.

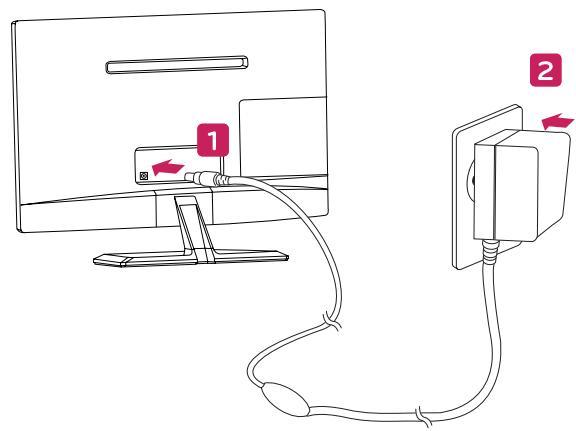

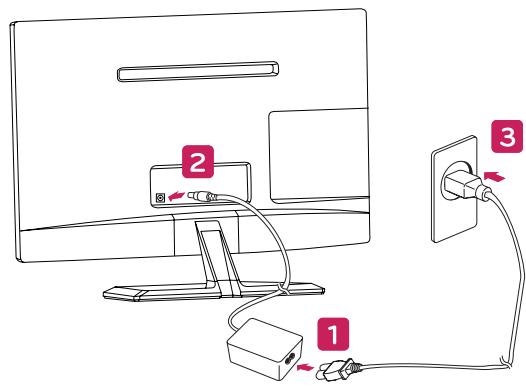

2 Branchez l'adaptateur ca/cc et le cordon d'alimentation sur une prise murale.

ou

ATTENTION

Ne place pas la TV à côté ou sur des sources de chaleur. Cela pourrait provoquer un incendie ou d'autres dommages.

REMARQUE

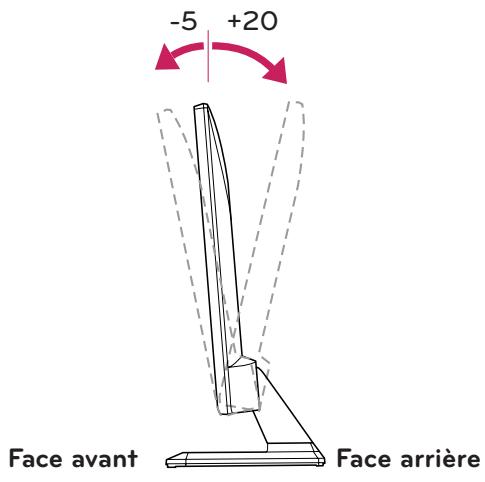

Inclinez l'écran de la TV de +20 ° à -5 ° afin de couver le meilleur angle de vue.

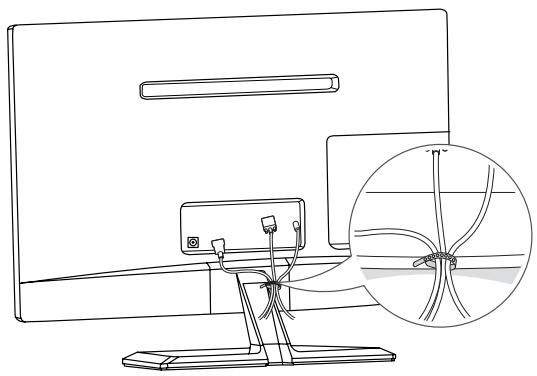

Rangement des cables

Rassembliez les câbles et attachez-les avec le serre-câbles.

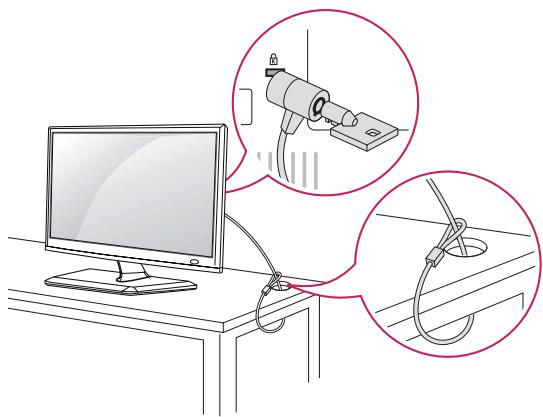

Utilisation du système de sécurité Kensington

Le connecteur du système de sécurité
Kensington se situe à l'arrière de la TV. Pour plus d'informations sur l'installation ou l'utilisation de ce système de sécurité, consultez le manuel fourni avec ce dernier ou rendez-vous sur http://www.kensington.com.

Connectez le cable du système de sécurité. Kensington à la TV et à la table.

REMARQUE

Le système de sécurité Kensington est livré en option. Des accessoires supplémentaires sont disponibles à la vente dans la plupart des magasins d'électronique.

Retrait du support

M1931D 19MA31D

1 Placez la TV côte écran sur une surface plane et rembourse.

3 Retirez le support du téléviseur.

ATTENTION

• Placez un tapis en mousse ou un chiffon doux sur la table afin de protégger l'écran.
• Pour-retirer le support de la TV, placez l'écran face vers le bas sur une table ou sur une surface plane munie d'une protection pour éviter de rayer l'écran.

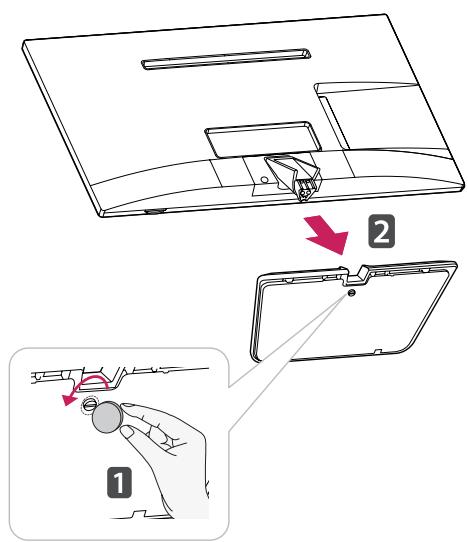

2 Desserrez la vis vers la gauche, puis séparez la base du support du corps du support.

M2631D

1 Placez la TV côte écran sur une surface plane et rembourse.

ATTENTION

• Placez un tapis en mousse ou un chiffon doux sur la table afin de protégger l'écran.
• Pour-retirer le support de la TV, placez l'écran face vers le bas sur une table ou sur une surface plane munie d'une protection pour éviter de rayer l'écran.

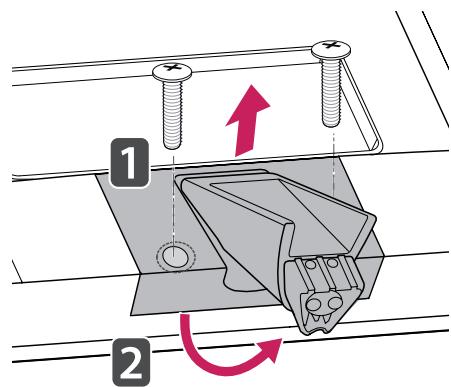

3 Retirez les 2 vis et séparez le corps du support de la TV.

2 Desserrez la vis vers la gauche, puis séparez la base du support du corps du support.

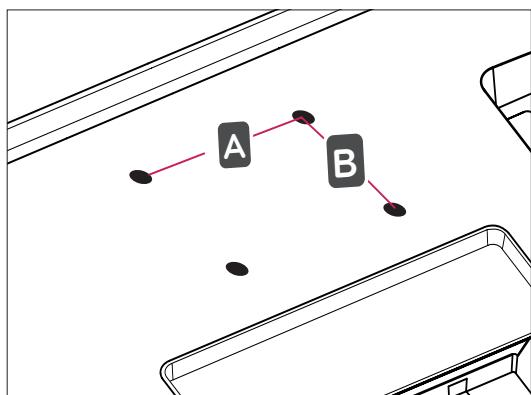

Fixation du support mural

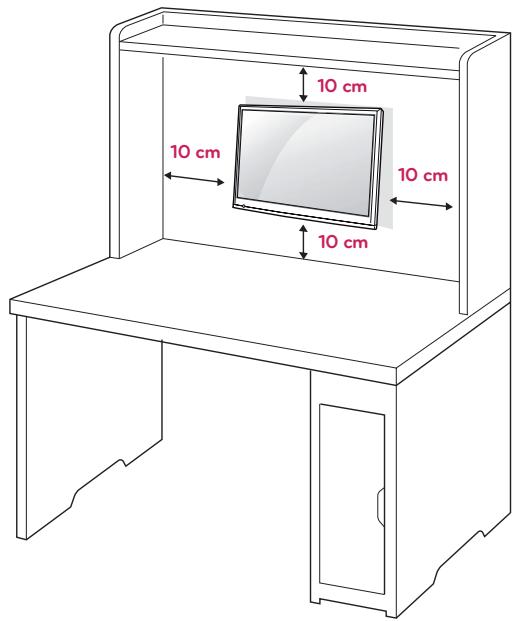

Afin d'assurer la ventilation du moniteur, laissez un espace de 10 cm autour du produit. Des instructions d'installation détaillées sont disponibles auprès de votre revendeur. Reportez-vous au Guide d'installation et de configuration du support de fixation murale (en option).

Si vous prévoyez de monter la TV sur un mur, fixez l'interface de montage mural (pièces en option) sur l'arrière du téléviseur.

Si vous installez la TV à l'aide de l'interface de montage mural (en option), assurez-vous de bien la fixer pour éviter qu'elle ne tombe.

1 Veiliez à utiliser des vis et une interface de montage mural répondant aux normes VESA.
2 Si vous utilisez des vis plus longues que les vis standard, vous risquez d'endommager le téléviseur.
3 Si vous utilisez des vis incorporets, le produit risque d'être endommagé et de tomber du mur. LG Electronics n'est pas responsable de ce type de problème.
4 Compatible VESA uniquely au regard des dimensions de l'interface de montage par vis et des specifications des vis de montage.

5 Respectez les specifications de la norme VESA indiquées ci-dessous.

• 784,8 mm (30,9 pouces) maximum

• Épaissur de la plaque de fixation murale : 2,6 mm

• Vis : Φ 4,0 mm x 0,7 mm de pas de vis x 10 mm de longueur

787,4 mm (31,O pouces) et plus

• Utilisez une plaque de fixation murale et des vis répondant à la norme VESA.

	M1931D 19MA31D	M2631D
VESA (A x B)	75 x 75	100 x 100
Vis standard	M4	M4
Nombre de vis	4	4
Support mural (en option)	RW120

VESA (A × B)

ATTENTION

• Débranche le cordon d'alimentation avant de déplacer ou d'installer la TV. Vous évitez ainsi tout risque d'électrocution.
• Si vous fixez la TV au plafond ou sur un mur oblique, le produit risque de tomber et de blesser quelqu'un.
  Utilisez un support mural agreé par LG et contactez votre revendeur local ou une personne qualifiée.
• Ne serrez pas trop les vis. Cela pourrait endommager la TV et entraîner l'annulation de votre garantie.
  Utilisez des vis et supports de fixation murale repondant aux specifications de la norme VESA. La garantie ne couvre pas les dommages ou les blessures dus à une mauvaise utilisation ou à l'utilisation d'accessoires non agrés.

REMARQUE

N'utilisez que des vis repondant aux specifications de la norme VESA.
- Le kit de support mural est fourni avec un manuel d'installation et les pièces nécessaires à l'installation.
Le support mural est proposé en option. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.
- La longueur des vis dépend du modele de support mural. Vérifiez leur longueur avant de proceder à l'installation.
Pour plus d'informations, consultez les instructions fournies avec le support mural.

REGARDER LA TV

Première mise en marche de la TV

Lorsque vous accédez à la TV pour la première fois, l'écran de configuration initiale s'affiche. Sélectionnez une langue et personnelise les paramètres de base.

1 Branchez le cordon d'alimentation sur une prise électrique.
2 Appuyez sur /1 sur le téléviseur ou sur le bouton d'alimentation de la telecommande pour allumer la TV. Le témoin de voirie est eteint.

REMARQUE

Lorsque la TV est en mode Économie d'énergie, le témoin de voir devient orange.

3 L'écran de configuration initiale s'affiche lorsque vous accédez à la TV pour la première fois.

REMARQUE

Si vous n'effectuez aucune action sur la TV dans les 40 secondes suivant l'affichage des menus de paramètres, ceux-ci disparaisent.

4 Suivez les instructions à l'écran pour personnelier les paramètres de votre TV selon vos préférences.

Sélectionne une langue pour l'affichage.

Sélectionne Usage familial pour l'environnement familial.

Sélectionne le témoin de voir. Si vous sélectionnez Activé, le témoin de voir s'allume dés lors que la TV est éteinte.

Sélectionne un pays pour l'affichage.

Sélectionne le fuseau hora et l'heure d'été. (Si le pays sélectionné est la Russie)

Permet de définir le mot de passer. (Si les pays seLECTIONnés sont la France ou l'Italie)

Explique comment se servir du guide de l'utilisateur et du FAQ.

Recherche et enregistre automatiquement les chaînes disponibles.

REMARQUE

• Pour les pays n'ayant pas de normes de diffusion TNT confirmées, certaines options TNT peuvent être incompatibles selon l'environnement de diffusion.
• Si le pays sélectionné est la France, le mot de passer d'origine n'est pas « 0000 » mais « 1234 »
• Pour obtenir une bonne qualité d'image dans un environnement familial, Sélectionnez le mode Usage familial.
• Le mode Démo. magasin est adapté à l'environnement de la vente au détail.
• Si vous sélectionné le mode Démo. magasin, vos paramètres personnalisés seront raménés aux valeurs par défaut de Démo. magasin en 2 minutes.

5 Lorsque les réglages de base sont terminés, appuyez sur OK.

REMARQUE

Si vous n'effectuez pas la configuration initiale, le message concernant la configuration initiale s'affiche chaque fois que vous allumez la TV.

6 Pour éteindre la TV, appuyez sur /1 sur la TV.

Le témoin de veille s'allume.

ATTENTION

Débranche le cordon d'alimentation de la prise de courant si la TV ne doit pas être utilisée pendant une période prolongée.

REMARQUE

• Vous poubez également acceder à Réglages usine en selectionnant OPTION dans les menus principaux.

ÉTABLISSEMENT DE ConnEXIONS

Connectez divers péripériques externes à la TV et changez de mode de source d'entrée pour sélectionner un péripérisque externe. Pour en savoir plus sur le raccordement d'un péripérisque externe, reportez-vous au manuel fourni avec ce dernier.

Les périhériques externes disponibles sont les suivants : récepteurs HD, lecteurs DVD, VCR, systèmes audio, périhériques de stockage USB, PC, caméscopes ou apparéils photo, consoles de jeu, etc.

REMARQUE

• Si vous enregistrez un programme TV sur un enregistrur de DVD ou un magnétoscope, veillez à raccorder le cable de source d'entrée du signal de la TV à la TV via un enregistrur de DVD ou un magnétoscope. Pour en savoir plus sur l'enregistrement, reportez-vous au manuel fourni avec le périphérique connecté.
• Le raccordement du périhérique externe peut différer du modele.
• Connectez des périphériques externes à la TV sans tener compte de l'ordre du port TV.

Branchement d'une antennae

Raccordez une antennne, un cable TV ou un boîtier cable pour regarder la TV en vous reportant à ce qui suit. Les illustrations peuvent différer des accessoires réels et un cable RF est proposé en option.

Connectez la TV à une prise d'antenne murale avec un cable RF (75 Ω).

Antenne extérieure

Antenne VHF
Antenne UHF

Prise de l'antenne murale

REMARQUE

Utilisez un séparateur de signaux pour utiliser plus de deux téléviseurs.
- Si la qualité d'image est mauvaise, installez correctement un amplificateur de signaux pour l'améliorer.
- Si vous utilisez une antenné et que la qualité d'image est mauvaise, orientez l'antenna différencment.
- Rendez-vous sur http://AntennaWeb.org pour en savoir plus sur le raccordement d'une antennée ou d'un cable.

ATTENTION

Veillez a ne pas tordre le fil en cuivre ou le cable RF.

Fil en cuivre

• Suivez toutes les instructions relatives aux raccordements entre les périhériques, puis branchez le cordon d'alimentation sur la prise électrique pour éciter d'endommager votre TV.

Connexion à un récepteur HD, un DVD, un magnétoscope ou une console de jeu

Connectez un récepteur HD, un lecteur DVD, un magnétoscope ou une console de jeu à la TV et Sélectionné le mode de source d'entrée approprié.

Connexion HDMI

La connexion HDMI est la meilleure façon de raccorder un périphérique.

Permet de transmettre les signaux video et audio numériques d'un pérophérique externe vers la TV. Connectez le pérophérique externe et la TV avec le cable HDMI comme indiqué sur l'illustration suivante.

REMARQUE

Utilisz un cable High Speed HDMI™.
- Les câbles High Speed HDMI™ sont testés pour transporter un signal HD de 1080p ou supérieur.
- Technologies audio TNT prises en charge : MPEG, Dolby Digital.
- Formats audio HDMI pris en charge : Dolby Digital, PCM (jusqu'à 192 KHz, 32k/44,1k/48k/88k/96k/1 76k/192k, DTS non pris en charge).

Connexion HDMI à DVI

Permet de transmettre les signaux videoo numériques d'un pérophérique externe vers la TV. Connectez le pérophérique externe et la TV avec le cable HDMI à DVI comme indiqué sur l'illustration suivante. Pour émettre un signal audio, raccordez un cable audio (option).

REMARQUE

Si vous n'utilise pas de haut-parleurs externes en option, raccordez le périphérique externe à la TV avec le cable audio en option.

DVD / Blu-Ray / boitier cable HD / décodeur HD / console de jeu

Connexion Composantes

Permet de transmettre les signaux video et audio analogiques d'un périhérique exter ne vers la TV. Connectez le périhérique externe et la TV avec le cable composante comme indiqué sur l'illustration suivante. Un cable composante est nécessaire pour afficher les images en utilisant le balayage progressif.

REMARQUE

• Si les câbles sont mal installés, l'image peut s'afficher en noir et blanc ou avec des couleurs de mauvaise qualité.
• Vérifiez que le cable correspond à la connexion couleur assortie.

Connexion composite

Permet de transmettre les signaux video et audio analogiques d'un pérophérique exter ne vers la TV. Connectez le pérophérique externe et la TV avec le cable composite comme indiqué sur l'illustration suivante.

REMARQUE

Vérifiez que le cable correspond à la connexion couleur assortie.

Connexion Euro Scart

Permet de transmettre les signaux video et audio d'un périhérique exter ne vers la TV. Connectez le périhérique exter et la TV avec le cable Euro Scart comme indiqué sur l'illustration suivante. Un cable Euro Scart doit etre utilise pour afficher les images en utilisant le balayage progressif.

Type de sortie Source d'entrée actuelle	AV1 (sortie TV1)
TV numérique	TV numérique
TV analogue, AV	TV analogue
Composant/RGB
HDMI

REMARQUE

• Tous les câbles Euro scart utilisés doivent être des cables de signal blindés.

Connexion à un périphérique USB

Connectez un périphérique de stockage USB ( comme une clé USB, un disque dur externe, un lecteur MP3 ou un lecteur de cartes mémoire USB) à la TV et accédez au menu USB pour utiliser divers fischiers multimédia.

Connexion à un module Cl

Affichez les services cryptés (payants) en mode TV numérique. Cette fonction n'est pas disponible dans tous les pays.

REMARQUE

Vérifiez si le module Cl est inséré dans le bon sens dans le logement de la carte PCMCIA. Si le module est mal inséré, la TV pourrait subir des dommages ainsi que le logement de la carte PCMCIA.

Carte PCMCIA

Connexion à un PC

Votre TV prend en charge la fonction Plug & Play* et intégre des haut-parleurs dotés de la technologie Infinite Surround, qui offre des graves de qualité et un son net.

• Plug and Play : fonction permettant à un PC de reconnaître un périphérique connecté et sous tension sans que l'utilisateur ait à configurer l'appareil ou à intervenir.

REMARQUE

Pour obtenir une meilleure qualite d'imag, il est recommande d'utiliser la TV avec une connexion HDMI.
- Si vous n'utilise pas de haut-parleurs externes en option, raccordez l'ordinateur à la TV avec le cable audio en option.
- Si vous allumez la TV alors qu'elle a refroidi, l'écran peut partager un scintillagement. Ce phénomène est tout à fait normal.
Utilisez un cable d'interface signal blinde, comme un cable signal D-sub 15 broches et la connexion HDMI au cable DVI, avec noyau de ferrite pour que le produit soit conforme.
- Des points rouges, verts ou bleus peuvent apparaitre sur l'écran. Ce phénomène est tout à fait normal.
- Branchez le cable d'entrée de signal et serrez les vis dans le sens des aiguilles d'une montre.
- N'appuyez pas de manière prolongée sur l'écran, car cela pourrait provoquer une distorsion-temporaire de l'image.
- Afin d'eviter les images rémanentes, évitez d'afficher une image fixe de façon prolongée. Configurez si possible un écran de voir.

REMARQUE

• Pour utiliser le mode HDMI-PC, l'option Labels des sources doit être définie en mode PC.
  L'OSD (affichage écran) s'affiche à l'écran comme indiqué ci-dessous.

» Lors de l'activation du produit dans la source d'entrée HDMI.

• Si vous sélectionnez « Oui » laaille et la qualité de l'image sont optimisées pour votre ordinateur.
• Si vous sélectionné « Non », laaille et la qualité de l'image sont optimisées pour le périphérique AV (lecteur DVD, décembre, console de yeux).
• Si vous sélectionnez «N'affichez plus ce message», ce message ne s'affichera plus tant que la TV ne sera pas réinitialisée. Vous pouvez modifier la valeur actuelle dans SETTINGS > SOURCE > Labels des sources.

Connexion HDMI

Permet de transmettre les signaux video et audio numériques de votre ordinateur vers la TV. Connectez l'ordinateur et la TV avec un cable HDMI comme illustré ci-dessous. Vous doivent définir l'ordinateur comme un label de sources pour le raccorder à la TV avec une connexion HDMI.

REMARQUE

Utilisez un cable High Speed HDMI™.
- Les cables High Speed HDMI™ sont testés pour transporter un signal HD de 1080p ou supérieur.
- Pour utiliser le mode HDMI-PC, l'option Labels des sources doit être définie en mode PC.
- Technologies audio TNT prises en charge : MPEG, Dolby Digital.
- Formats audio HDMI pris en charge : Dolby Digital, PCM (jusqu'à 192 KHz, 32k/44,1k/48k/88k/96k/176k/192k, DTS non pris en charge).

• Choisissez un port d'entrée HDMI pour établier la connexion.
• Peu imports le port que vous utilisez.

Connexion HDMI à DVI

Permet de transmettre les signaux video numériques de votre ordinateur vers la TV. Connectez l'ordinateur et la TV avec un cable HDMI à DVI comme illustré ci-dessous. Pour émettre un signal audio, raccordez un cable audio (option).

REMARQUE

• Pour utiliser le mode HDMI-PC, l'option Labels des sources doit être définie en mode DVI.
• Si vous n'utilise pas de haut-parleurs externes en option, raccordez l'ordinateur à la TV avec le cable audio en option.

Connexion RGB

Permet de transmettre les signaux videoo analogiques de votre ordinateur vers la TV. Connectez l'ordinateur à la TV avec le cable 15 broches D-sub comme illustré ci-dessous. Pour émettre un signal audio, raccordez un cable audio (option).

REMARQUE

Si vous n'utilise pas de haut-parleurs externes en option, raccordez l'ordinateur à la TV avec le cable audio en option.

TÉLÉCOMMANDE

M1931D M2631D 19MA31D

Les descriptions containues dans ce manuel font reférence aux touches de la télécommande. Veuillez tire attentivement ce manuel et utiliser correctement la TV. Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AAA). Associez les pôles ⊕ et ⊙ selon les indications de l'étiquette placée à l'intérieur du contrôle, puis reférerlez le couvercle.

Pour retirer les piles, inversez la procedure d'installation.

Les piles et batteries internes au produit ou raccordées à celui-ci ne doivent pas être exposées à une

chaleur excessive telle que celle du soleil, d'un feu ou d'une origine similaire.

ATTENTION

N'associez pas des piles neuves avec des piles anciennes, car cela pourrait endommager la télécommande.

Veillez à orienter la télécommande vers le capteur situé sur la TV.

REMARQUE

Sur la chaîne MHEG, il est impossible d'ajuster le rétroéclairage avec les touches jaune ou bleue.

PERSONNALISATION DES PARAMÉTRES

Accès aux menus principaux

1 Appuyez sur SETTINGS pour acceder aux menus principales.
2 Appuyez sur les touches de navigation pour acceder à l'un des menus suivants et appuyez sur OK.
3 Appuyez sur les touches de navigation pour acceder au paramètre ou à l'option qui vous intérèse, puis appuyez sur OK.
4 Lorsque vous avez terminé, appuyez sur EXIT.

Pour revenir au menu precedent, appuyez sur (RETOUR).


Permet de régler la taille, la qualité ou les effets de l'image.

SON

Permet de régler la qualité, les effets ou le niveau de volume du son.

Configuration

Permet de configurer et de modifier des chaînes.

HEURE

Permet d'activer l'heure, la date ou la fonction Minuterie.

VERROU

Permet de verrouiller ou de déverrouiller les canaux et les chaînes.

OPTION

Permet de personnelier les parametes généraux.

SOURCE

Affiche les sources d'entrée avec leurs labels.

MES MÉDIAS

Utilisation des fonctions multimédia intégrées.

• Appuyez sur la touche ROUGE pour acceder aux menus Support technique.
• Appuyez sur la touche VERTE pour acceder aux menus FAQ.

Appuyez sur OK(®) pour définir les paramètres des programmes.

Support technique

Utilisation de la fonction du Support technique.

• Mise à jour auto.
  Test d'image
  Test audio
  Test de signal
• Infos produit/service
  Guide de l'utilisateur

FAQ

Affiche les réponses aux questions féquèment posées sur l'affichage TV et permet d'accéder aux menus associés.

UTILISATION DU GUIDE DE L'UTILISATEUR

Accès au menu du Guide de l'utilisateur.

Utilisation du menu de la TV

1 Appuyez sur SETTINGS pour acceder aux menus principales.
2 Appuyez sur la touche ROUGE pour acceder aux menus Support technique.
3 Appuyez sur les touches de navigation pour acceder au Guide de l'utilisateur, puis sur OK.
4 Appuyez sur les touches de navigation pour acceder à l'option voulue, puis sur OK.
5 Lorsque vous avez terminé, appuyez sur EXIT. Pour revenir au menu précédent, appuyez sur (RETOUR).

Utilisation de la télécommande

1 Appuyez sur (Guide de l'utilisateur) pour acceder au Guide de l'utilisateur.
2 Appuyez sur les touches de navigation pour acceder à l'option voulue, puis sur OK.
3 Lorsque vous avez terminé, appuyez sur EXIT. Pour revenir au menu précédent, appuyez sur (RETOUR).

• L'image ci-dessous peut être différente de cette affichée sur votre téléviseur.

1 Permet de selectionner la categorie souhaitee.
2 Permet de selectionner l'article souhaite.
Vou puez utiliser / pour parcourir les pages.
3 Permet de parcourir la description de la fonction qui vous interesse depuis l'index.

1 Affiche la description du menu sélectionné.
Vou陝 peut utiliser / pour parcourir les pages.
2 Permet d'effectuer un zoom avant ou arrêté.

MAINTENANCE

Nettoyage de votre TV

Nettoyez régulièrement votre TV pour conserver des performances optimales et pour allonger la durée de vie du produit.

ATTENTION

Veilz d'abord a teine rld appareil et debrancher le cordon d'alimentation et tous les autres cables.
Lorsque la TV reste sans surveillance et n'est pas utilisée pendant longtemps, débranchez le cordon d'alimentation de la prise murale pour éviter les risques d'endommagement liés à la foudre ou aux surftensions.

Écran et cadre

Pour enlever la poussière, essuyez la surface avec un chiffon sec et doux.

Pour retirer des taches importantes, essuyez la surface avec un chiffon doux imbibé d'eau propre ou d'un détergent doux dilué. Essuyez ensuite immédiatement avec un chiffon propre et sec.

ATTENTION

• Ne poussez pas, ne frottez pas ou ne cognez pas la surface avec l'ongle ou un objet contendant, car cela pourrait cause des rayures sur l'écran et des déformations de l'image.
• N'utilisez pas de produits chimiques (cire, benzène, alcohol, diluants, insecticides, désodorants, lubricifants...), car ceux-ci pourraient endommager le fini de l'écran et provoquer des décolorations.

Boîtier et support

Pour enlever la poussière, essuyez le boîtier avec un chiffon sec et doux.

Pour retirer des taches importantes, essuyez le boitier avec un chiffon doux imbibé d'eau propre ou d'eau contenant une petite quantité de détergent doux.

ATTENTION

• Ne pulverisé pas de liquide sur la surface. Si de l'eau pénétre dans la TV, cela peut provoquer un incendie, une électrocution ou un dysfonctionnement.
• N'utilisez pas de produits chimiques car cela risquerait de détériorer la surface.

Cordon d'alimentation

Retirez régulierement la poussière ou la salete accumulée sur le cordon d'alimentation.

Prévention du phénomène de « brûlure d'écran » ou d'« image rémanente » sur votre écran

• Si une image fixe reste affichée de façon prolongée, elle laisse sur l'écran une empreinte définitive. On parle alors de brûlure d'écran ou d'image rémanente, phénomène qui n'est pas couvert par la garantie.
• Si le format de l'image reste longtemps régle sur 4:3, une brûlure d'écran peut apparaitre sur les parties noires de l'écran.
• Évitez d'afficher une image fixe sur l'écran pendant une longue période (2 heures ou plus sur les écrans LCD) pour empêcher les brûlures d'écran.

DéPANNAGE

Général

Problème	Résolution
Impossible de commander la TV avec la télécommande.	Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau. Vérifiez qu'aucun obstacle n'est place entre la TV et la télécommande. Vérifiez si les piles fonctionnent et si elles sont correctement installées (⊕ sur ⊙, ⊙ sur ⊙).
Aucune image n'est affichée et aucun son n'est émis.	Vérifiez si l'appareil est allumé. Vérifiez si le cordon d'alimentation est raccordé à la prise murale. Vérifiez la prise en branchant d'autres appar兼s.
La TV s'éteint de manière soudaine.	Vérifiez les paramètres de contrôle de l'alimentation. Il peut y avoir une coupure de courant. Vérifiez si l'options Veille auto. est activée dans les paramètres d'heure. Si aucun signal n'est présente quand la TV est allumée, la TV s'éteint automatiquement après 15 minutes d'inactivité.

SPECIFICATIONS

M1931D

19MA31D

Panneau	Type d'écran	470,1 mm de largeur (18,5 pouces)Taille de la diagonale visible : 470,1 mm
	Distance entre pixels	0,30 mm (H) x 0,30 mm (V)
Signal matériel	Résolution max.	1920 x 1080 à 60 Hz
	Résolution commandeée	1366 x 768 à 60 Hz
	Fréquence horizontalie	30 kHz à 83 kHz
	Fréquence verticale	56 Hz à 75 Hz
	Type de synchronisation	Synchronisation distincte, numérique
Connecteur d'entrée		TV, D-Sub analogue, SCART, entrée audio PC, Composant, CVBS, HDMI, USB, PCMCIA
Alimentation	Tension nominale	19 V --- 1,6 A
	Consommation électrique	Mode sous tension : 25 W (Typ.)Mode hors tension ≤ 0,4 W
Adaptateur ca/cc		Constructeur : Lien Chang, Modèle LCAP16A-EConstructeur: Lien Chang, Modèle LCAP25AC Constructeur: Honor, ADS-40SG-19-2 19032G
Inclinaison	Angle d'inclinaison	De -5 à 20°
Dimensions (largeur x profondeur x hauteur)Poids		Avec support
		441,7 mm x 168,3 mm x 349,3 mm2,6 kg
		Sans support
		441,7 mm x 62,9 mm x 277,7 mm2,39 kg
Conditionsd'utilisation	Température de fonctionnementTaux d'humidité de fonctionnement	10 °C à 35 °CDe 20 % à 80 %
	Température de stockageTaux d'humidité de stockage	-10 °C à 60 °CDe 5 % à 90 %

Les specifications produit qui precedent peuvent être modifiées sans préavis en cas de mise à niveau des fonctions.

M2631D

Panneau	Type d'écran	660,6 mm de largeur (26 pouces)Taille de la diagonale visible : 660,6 mm
	Distance entre pixels	0,42 mm (H) x 0,42 mm (V)
Signal matériel	Résolution max.	1920 x 1080 à 60 Hz
	Résolution commandeée	1366 x 768 à 60 Hz
	Fréquence horizontalie	30 kHz à 83 kHz
	Fréquence verticale	56 Hz à 75 Hz
	Type de synchronisation	Synchronisation distincte, numérique
Connecteur d'entrée		TV, D-Sub analogue, SCART, entrée audio PC, Composant, CVBS, HDMI, USB, PCMCIA
Alimentation	Tension nominale	19 V --- 2,0 A
	Consommation électrique	Mode sous tension : 40 W (Typ.)Mode hors tension ≤ 0,4 W
Adaptateur ca/cc		Constructeur : Lien Chang, Modèle LCAP16B-EConstructeur: Lien Chang, Modèle LCAP25BConstructeur: LG INNOTEK, Modèle PSAB-L205BConstructeur: LG INNOTEK, Modèle PSAB-L204B
Inclinaison	Angle d'inclinaison	De -5 à 20°
Dimensions (largeur x profondeur x hauteur) Poids		Avec support
		620,4 mm x 203,3 mm x 447,3 mm4,7 kg
		Sans support
		620,4 mm x 58,8 mm x 380,5 mm4,1 kg
Conditionsd'utilisation	Température de fonctionnementTaux d'humidité de fonctionnement	10 °C à 35 °CDe 20 % à 80 %
	Température de stockageTaux d'humidité de stockage	-10 °C à 60 °CDe 5 % à 90 %

Les specifications produit qui precedent peuvent être modifiées sans préavis en cas de mise à niveau des fonctions.

Modes RGB (PC)/HDMI (PC) pris en charge

Résolution	Fréquence horizontal (kHz)	Fréquence vertical (Hz)
720 x 400	31,468	70,080
640 x 480	31,469	59,940
640 x 480	37,500	75,000
800 x 600	37,879	60,317
800 x 600	46,875	75,000
1024 x 768	48,363	60,004
1024 x 768	60,023	75,029
1152 x 864	67,500	75,000
1280 x 720	45,000	60,000
1280 x 800	49,702	59,810
1280 x 1024	63,981	60,020
1280 x 1024	79,976	75,025
1366 x 768	47,717	59,790

Mode de prise en charge de composant

Résolution	Fréquence horizontal (kHz)	Fréquence verticale (Hz)
720 x 480	15,730	59,940
720 x 480	15,750	60,000
720 x 576	15,625	50,000
720 x 480	31,470	59,940
720 x 480	31,500	60,000
720 x 576	31,250	50,000
1280 x 720	44,960	59,940
1280 x 720	45,000	60,000
1280 x 720	37,500	50,000
1920 x 1080	33,720	59,940
1920 x 1080	33,750	60,000
1920 x 1080	28,125	50,000
1920 x 1080	56,250	50,000
1920 x 1080	67,432	59,940
1920 x 1080	67,500	60,000

Mode pris en charge HDMI (DTV)

Résolution	Fréquence horizontal (kHz)	Fréquence verticale (Hz)
720 x 480	31,469	59,940
	31,500	60,000
720 x 576	31,250	50,000
1280 x 720	37,500	50,000
1280 x 720	44,960	59,940
	45,000	60,000
1920 x 1080	33,720	59,940
	33,750	60,000
1920 x 1080	28,125	50,000
1920 x 1080	27,000	24,000
1920 x 1080	33,750	30,000
1920 x 1080	56,250	50,000
1920 x 1080	67,430	59,940
	67,500	60,000

Informations de connexion du port des composants

Ports des composants sur la TV.	Y	PB	PR
Ports sortie videodu lecteur de DVD	Y	PB	PR
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

REMARQUE

• Ne laïsez pas une image fixe à l'écran pendant de longues périodes. Elle peut laisser sur l'écran une empreinte définitive. Si possible, utilisez un écran de voir.
• Il peut y avoir des interférences liées à la résolution, au mode vertical, au contraste ou à la luminosité en mode PC. Affectez une autre résolution au mode PC, modifiez le taux de rafraîchissement ou ajustez la luminosité et le contraste dans le menu jusqu'à ce que l'image soit nette. Si le taux de rafraîchissement de la carte graphique du PC ne peut pas être modifié, remplacez la carte ou adressez-vous à son fabricant.
• Les formes d'onde d'entrée de synchronisation liées aux fréquences horizontales et verticales sont distinctes.
• Connectez le cable de signal du port de sortie TV sur l'ordinateur au port RGB (ordinateur) de la TV ou bien du port de sortie HDMI de l'ordinateur au port d'entrée HDMI/DVI situé sur la TV.
• Connectez le cable audio de l'ordinateur à la source d'entrée audio sur la TV (les cables audio ne sont pas fournis avec la TV).
• Si vous utilisez une carte son, réglez le son du PC en fonction des besoin.
  Si la carte graphique de l'ordinateur ne transmet pas simultanement le signal RGB analogue et numeroque, connectez uniquement I'entree RGB ou I'entree HDMI/DVI pour afficher la sortie de I'ordinateur sur la TV.
• Si en revanche la carte graphique de l'ordinateur transmet simultanément le signal RGB analogique et numérique, connectez la TV à la sortie RGB ou à la sortie HDMI (l'autre mode est régé automatiquement sur Plug and Play par la TV).
• Selon la carte video, le mode DOS peut ne pas fonctionner si vous utilisez un cable établissant une connexion HDMI à DVI.
• Si vous utilisez un cable RGB-PC trop long, il peut y avoir des interférences sur l'écran. Nous conseillons d'utiliser un cable de moins de 5 m. On obtient ainsi la meilleure qualité d'image.

Lisez les consignes de sécurité avant d'utiliser le produit.

Gardez le manuel d'utilisation (sur CD) à portée de main afin de pouvoir vous y référer ultérieurement.

Le nom du modele et le numero de série sont indiqués à l'arrière et sur le côté de la TV. Inscrivez-les ci-dessous pour réference ultérieure.

MODELE

NUMERO DE SÉRIE

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com. En plus du code source, tous les termes de la licence, ainsi que les exclusions de responsabilité et les droits d'auteur, sont disponibles au téléchargement.

LG Electronics propose de vous fournir le code open source sur CD-ROM en échange des coûts couvrant cet envoi, notamment le coût du support, des frais de port et de prise en charge, une fois la demande reçue par LG Electronics à l'adresse suivante : opensource@ Ige.com. La validité de cette offre est de trois (3) ans à partir de la date d'achat du produit.
