Type de produit	Moniteur LCD
Marque	LG
Modèle	W2261VP-PF
Taille d'écran	21,5 pouces (54,6 cm)
Technologie d'affichage	LCD TFT à matrice active
Résolution recommandée	1920 x 1080 @ 60 Hz
Connecteurs	D-Sub 15 broches, DVI-D, HDMI
Dimensions avec socle	51,90 x 38,73 x 19,32 cm
Poids net	4,2 kg
Alimentation	CA 100-240 V ~ 50/60 Hz 1,0 A
Consommation électrique (mode activé)	39 W (typique)
Consommation électrique (veille)	≤ 1 W
Consommation électrique (arrêt)	≤ 1 W
Inclinaison	-5° à 17°
Fonctions principales	EZ Zooming, 4:3 Large, Photo Effect, Mode Cinéma, Volume, OSD verrouillage, Réglage automatique de l'image
Nettoyage	Débrancher, utiliser un chiffon doux légèrement humide ; ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir, éviter l'humidité, ne pas obstruer les orifices de ventilation
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le distributeur

FOIRE AUX QUESTIONS - W2261VP-PF LG

Comment nettoyer l'écran du moniteur ?

Débranchez le moniteur. Utilisez un chiffon doux légèrement humide. N'utilisez jamais de produits chimiques comme le benzène, l'alcool ou les diluants. Vaporisez de l'eau sur le chiffon et essuyez délicatement.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que le cordon d'alimentation est branché et que le moniteur est allumé (voyant rouge). Si le voyant clignote, le moniteur est en mode veille : bougez la souris ou appuyez sur une touche du clavier. Vérifiez aussi les connexions des câbles vidéo.

Comment verrouiller les réglages OSD pour éviter des modifications accidentelles ?

Maintenez enfoncé le bouton MENU pendant plusieurs secondes jusqu'à l'apparition du message 'OSD VERROUILLAGE'. Pour déverrouiller, refaites la même opération jusqu'à voir 'OSD DEVERROUILLAGE'.

Quelle est la résolution recommandée pour ce moniteur ?

La résolution recommandée est 1920 x 1080 à 60 Hz (Full HD). Utilisez cette résolution pour une qualité d'image optimale.

Puis-je connecter une console ou un lecteur Blu-ray via HDMI ?

Oui, le moniteur dispose d'une entrée HDMI. Connectez votre appareil et sélectionnez la source HDMI à l'aide du bouton SOURCE (▲). Notez que les fonctions Photo Effect peuvent ne pas fonctionner en entrée HDMI.

Comment régler automatiquement l'image ?

Appuyez sur le bouton AUTO/SET. La fonction 'Self Image Setting' ajuste automatiquement l'affichage pour une image nette et stable. Utilisez-la si l'image est trouble ou déformée.

Le moniteur est compatible Macintosh ?

Oui, mais un adaptateur peut être nécessaire pour passer du connecteur VGA haute densité à 15 broches du Mac au connecteur standard. Utilisez un adaptateur approprié.

Quels sont les modes d'économie d'énergie ?

Le moniteur passe en mode veille (consommation ≤ 1 W) après une période d'inactivité, et en mode arrêt (≤ 1 W) lorsqu'il est éteint. Le voyant d'alimentation clignote en veille.

Puis-je utiliser un support mural ?

Le moniteur est livré avec un socle amovible. Pour un support mural, retirez le socle et utilisez un kit de montage VESA compatible (non fourni). Respectez les instructions de sécurité pour l'installation.

Que faire si des pixels sont morts ou défectueux ?

Quelques pixels défectueux (rouges, verts ou bleus) sont normaux sur les écrans LCD et n'affectent pas les performances. Si le nombre est excessif, contactez le service après-vente.

MODE D'EMPLOI W2261VP-PF LG

Veuillez lire attentivement les Précautions importantes avant d'utiliser cet appareil.

Conservez ce manuel (CD) à portée de main pour pouvoir le consulter facilement.

Reportez-vous à l'étiquette du produit et transmettez l'information portée sur cette étiquette à votre distributeur chaque fois que vous faites appel au service après-vente.

Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections générées dans ce moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien énoncées ci-dessous.

Sécurité générale

Utilisez uniquement le cordon d'alimentation fourni avec l'appareil. Si vous deviez néanmoins en utiliser un autre, assurez-vous qu'il est conforme aux normes du pays. Si le cordon d'alimentation présente un défaut, veuillez contacter le fabricant ou le service de réparation le plus proche afin de vous procurer un cordon fonctionnel.

Le cordon d'alimentation constitue le dispositif principal de déconnexion. Assurez-vous que la prise électrique reste facilement accessible après l'installation.

Ne faites fonctionner le moniter qu'à partir d'une des sources d'alimentation électrique spécifiées dans ce manuel ou affichées sur le moniter. Si vous n'êtes pas certain du type d'installation et d'alimentation électrique dont votre local est équipé, consultez votre distributeur.

La surcharge en courant alternatif des prises, fiches et câbles de raccordement est dangereuse. Il en va de même pour les cordons d'alimentation endommagés et les prises/fiches électriques cassées. Toutes ces conditions peuvent causer des chocs électriques et des incendies. Pour tout remplacement de ces matériels, faites appel à un technicien de maintenance.

Tant que cette unité est reliée à la prise d'alimentation murale, elle n'est pas déconnectée de la source de courant alternatif même si l'unité est éteinte.

N'ouvrez pas le moniteur.

Il ne contient aucun élément qui puisse faire l'objet d'une intervention de l'utilisateur. Il recèle des hautes tensions dangereuses, même lorsque l'alimentation est coupée. S'il ne fonctionne pas correctement, contactez le distributeur.

Pour éviter les risques de blessure physique :

• Ne placez pas le moniteur sur un plan incliné, à moins de l'y fixer solidement. Utilisez uniquement les supports recommandés par le fabricant.
• Ne faites pas tomber d'objet sur le produit. Ne le soumettez pas à des chocs. Préserves l'écran des projectiles de toute sorte. Vous pourriez non seulement être blessé, mais également provoquer une panne ou endommager l'écran.

Pour éviter les risques d'incendie ou de sinistre :

• Éteignez toujours le moniteur lorsque vous quittez la pièce pour un temps prolongé. Ne le laissez jamais allumé lorsque vous sortez de chez vous.
• Veillez à ce que les enfants ne fassent pas tomber le moniteur ou n'insèrent d'objets dans les ouvertures du boîtier. Certains composants internes renferment des tensions électriques dangereuses. N'ajoutez pas d'accessoires non prévus pour le moniteur.
• Si vous devez laisser l'écran hors surveillance pour une période de temps prolongée, débranchez-le de la prise murale.
• En cas d'orage, ne touchez jamais ni le câble d'alimentation ni le câble de signal car cela peut être très dangereux. Ceci peut provoquer un choc électrique.

Installation

Ne faites pas reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon.

N'utilisez pas le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine.

Les moniteurs disposent d'orifices de ventilation destinés à évacuer la chaleur générée par leur fonctionnement. Si ces orifices sont obturés, cette chaleur peut nuire au fonctionnement du moniteur et causer un incendie. Vous ne devez donc JAMAIS :

• Placer le moniteur sur un lit, un divan, un tapis : les évêtements placés sous le moniteur doivent rester libres.
• Encastrer le moniteur dans un espace clos, à moins qu'une ventilation adaptée soit installée. Couvrir les orifices de ventilation avec des vêtements ou autres tissus.
• Placer le moniteur à proximité d'un radiateur ou d'une source de chaleur.

Ne jamais frotter ou gratter l'écran LCD à matrice active avec un objet dur. Vous risquez de rayer ou d'endommager définitivement l'écran.

N'appuyez jamais sur l'écran LCD longtemps avec le doigt, car cela peut créer des images rémanentes.

L'écran peut comporter des pixels défaillants. Ils apparaissent sous la forme de tâches rouges, vertes ou bleues. Cependant, ces pixels n'ont aucune influence sur les performances de l'écran.

Si possible, utilisez les résolutions recommandées pour obtenir une qualité d'image optimale. Lorsque vous utilisez une résolution différente de celles recommandées, les images affichées peuvent être de mauvaise qualité. Cette caractéristique est due à la technologie LCD.

Laisser une image fixe sur l'écran pour une longue période peut endommager l'écran et entraîner une brûlure d'image. Assurez-vous d'utiliser l'économiseur d'écran sur le moniteur. Ce phénomène est également présent sur les produits des autres fabricants, et n'est pas couvert par la garantie.

Veillez à ne pas heurter ni rayer la façade et les côtes de l'écran avec des objets métalliques. Cela pourrait endommager l'écran.

Assurez-vous que l'écran est dirigé vers l'avant et tenez-le avec les deux mains pour le déplacer. Ne laisser pas tomber le moniteur; il risquerait d'être endommagé et de provoquer un incendie ou un choc électrique. Contactez un service après-vente/agréé pour le faire réparer.

Évitez l'humidité et les températures élevées.

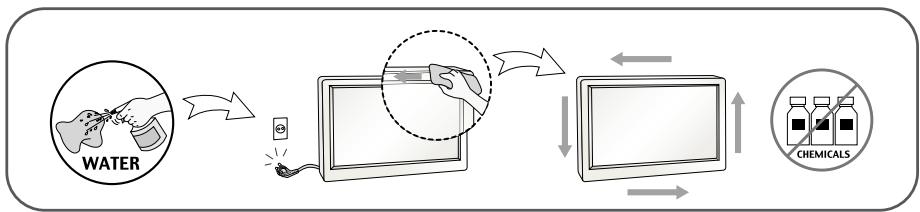

Nettoyage

• Débranchez le moniteur avant de nettoyer l'écran.
• Utilisez un linge légèrement humide. N'utilisez pas d'aerosol directement sur l'écran, le produit risque de couler dans l'écran et de provoquer un choc électrique. Pour nettoyer le produit, débranchez le cordon de secteur et frottez doucement avec un chiffon doux pour prévenir toute éraflure. Ne nettoyez pas avec un chiffon humide et ne pulvérisez ni eau ni autres liquides directement sur le produit. Une décharge électrique peut se produire. (N'employez pas de produits chimiques tels que le benzène, les diluants pour peinture ou l'alcool) Vaporisez de l'eau sur un chiffon doux 2 à 4 fois, puis utilisez-le pour nettoyer le cadre. Essuyez toujours dans le même sens. Si le chiffon est trop humide, des tâches risquent d'apparaître sur le moniteur.

Réemballage

• Conservez le carton et le matériel d'emballage. Ils représentent le moyen de transport idéal de l'appareil. En cas de déménagement ou d'expédition, réutilisez l'emballage d'origine.

Mise en décharge sûre

• La lampe fluorescente utilisée dans ce produit contient une petite quantité de mercure.
• Ne jetez pas cet appareil avec le reste de vos déchets ménagers. L'élimination de ce produit doit s'effectuer conformément aux réglementations en vigueur dans notre pays.

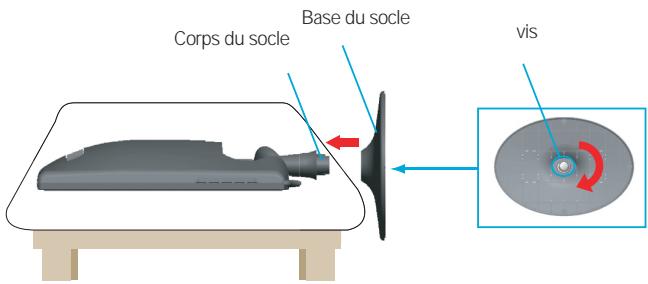

Installation du socle

1. Placez le moniteur écran vers le bas sur un linge doux.
2. Installez la base de machine dans le corps de machine le long de la direction correcte suivant la figure, et serrez les vis sur la base.

1. Une fois l'assemblage du socle terminé, relevez le moniteur délicatement et tournez-le face à vous.

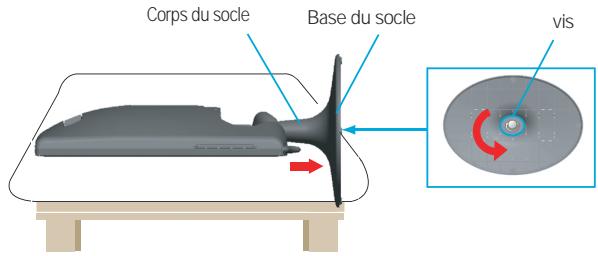

Démontez le socle

1. Placez l'avant du moniteur vers le bas sur le coussin ou le chiffon mouillé.
2. Desserrez les vis sur la base de machine et enlevez la base du corps de machine.

Important

• Cette illustration présente un modèle de connexion générale. Votre moniteur peut être différent de celui présenté ici.
• Ne transportez pas le moniteur en le maintainant la tête en bas par le socle. Il risque de tomber et de s'endommager, ou bien de vous blesser le pied.
• Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que l'ordinateur et les autres périphériques sont également éteints.

Positionnement de votre écran

1. Ajustez la position de l'écran selon vos préférences pour une utilisation optimale.

Il est recommandé d'incliner le moniteur vers l'avant d'un angle qui ne doit pas excéder 5 degrés afin de garder une position ergonomique et confortable.

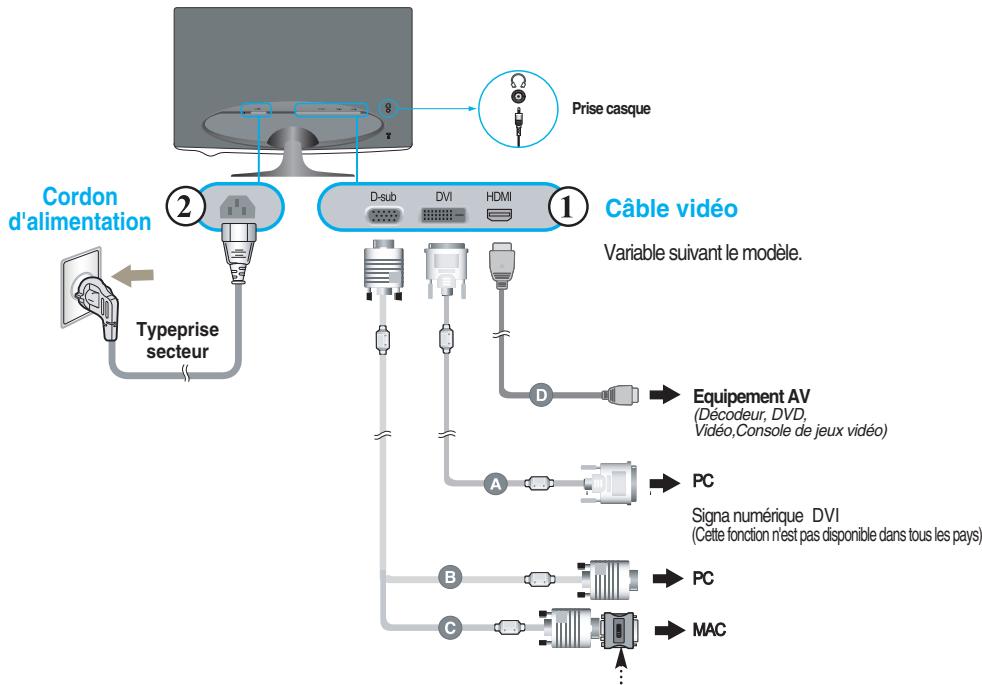

Connexion à l'ordinateur

1. Assurez-vous d'éteindre l'ordinateur et le produit. Connectez le cable comme indiqué dans le formulaire carte esquisse de ① à ②.

A. Connectez le cable DVI-D. B. Connectez le cable D-sub (PC). C. Connectez le cable D-sub (Mac). D. Connectez le cable HDMI.

Remarque

La vue arrière de l'appareil est volontairement simplifiée. ■ Elle représente un modèle général ; il se peut que votre moniteur soit différent. L'utilisateur doit utiliser des câbles interface blindés (câble D-sub 15 broches, câble DV), avec cœur en ferrite pour assurer la conformité standard du produit.

Adaptateur pour macintosh

Avec les ordinateurs Apple Macintosh, un adaptateur est nécessaire pour passer du connecteur VGS D-sub haute densité à 15 broches sur 3 rangelées du cable foumi au connecteur à 15 broches sur 2 rangelées.

W2361V/W2361VG Adaptateur pour Macintosh Avec les ordinateurs Apple Macintosh, un adaptateur est nécessaire pour passer du connecteur VGS D-sub haute densité à 15 broches sur 3 rangées du cable foumi au connecteur à 15 broches sur 2 rangées.

1. Touchez la touche sur le panneau latéral pour allumer l'appareil. Lorsque le moniteur est allumé, la fonction « Self Image Setting » est exécutée automatiquement. (Uniquement à l'entrée du cable signal D-sub)

REGLAGE AUTOMATIQUE DE L'IMAGE

Remarque

'Self Image Setting Function' ('Réglage automatique de l'image') : Cette fonction fournit à l'utilisateur des réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonction régle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels.

Fonction 'AUTO/SET': Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l'utilisation du dispositif ou après avoir changé la résolution de l'écran, appuyez sur le bouton de réglage automatique AUTO/SET pour améliorer la résolution.

Commandes du panneau

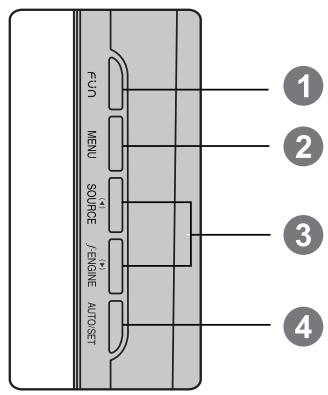

Commande	Fonction
1 Bouton FUN	Utilisez ce bouton pour entrer dans l'élement EZ ZOOMING, 4:3 LARGE, PHOTO EFFECT, MODE CINÉMA, VOLUME, COMMANDE TEMPOREL, pour les d'informations, reportez-vous à la page C16-C17.
2 Bouton MENU	Ce bouton permet de faire apparaitre et disparaître l'affichage du menu à l'écran.
OSD VERROUILAGE	OSD VERROUILAGE/DEVERROUILAGEE Cette fonction permet de verrouiller les paramètres de contrôle actuels, afin que ces derniers ne soient pas modifiés par inadvertance. Pour verrouiller les paramètres OSD, appuyez et maintainez enforcé le bouton MENU pendant plusieurs secondes. Le message « OSD VERROUILAGE » apparaît. Vous pouvez déverrouiller les paramètres OSD à tout moment en maintainant enforcé le bouton MENU pendant plusieurs secondes. Le message « OSD DEVERROUILAGE » apparaît.
OSD DEVERROUILAGE
3 ▲▼ Bouts	Utilisez ces boutons pour sélectionner ou régler des fonctions sur l'écran OSD.
▼ Bouton ( f·ENGINE )	Pour obtenir de plus amples informations, reportez-vous à la page C18-C19.
	f·ENGINE MENU ▼ ▲ SET
	FILM
▲ Bouton (SOURCE)	Utilisez ce bouton pour activer la connexion DSUB, DVI ou HDMI. Cette fonction est utilisée quand deux ordinateurs sont connectés à l'écran. *HDMI est optimisé sur l'equipement AV.
4 Bouton AUTO/SET	Utiliser ce bouton pour sélectionner une icône dans l'affichage à l'écran.
	RÉGLAGE AUTOMATIQUE D'IMAGENT
	Lorsque vous reglez le moniteur, appuyez sur le bouton AUTO/SET pour entrer dans le menu à l'écran. Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est : 1920 x 1080
5 Bouton d'alimentati	Ce bouton permet d'allumer et d'éteindre le moniteur. Déplacer le bouton jusqu'à la zone rouge décorative ou jusqu'à l'arrête.
6 Témoin d'alimentation	L'indicateur brille en rouge lors que le moniteur travaillermormalément(mode de travaillemaisnormalement (mode de travail). L'indicateurétincellelorsque le moniteur est en état quiescent (mode d'économe d'énergie).

Réglage de l'affichage

Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD.

Remarque

• Avant de procéder au réglage de l'image, laissez le moniteur se stabiliser pendant une trentaine de minutes.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

MENU → ▲▼ → AUTO/SET → ▲▼ → MENU

1 Appuyez sur le bouton MENU. Le menu principal de l'OSD apparait. 2 Pour accéder aux commandes, utilisez les boutons ou . Lorsque l'icone de votre choix apparait en surbrillance, appuyez sur le bouton AUTO/SET. 3 Utilisez les boutons / pour régler l'image au niveau souhaité. Utilisez le bouton AUTO/SET pour sélectionner d'autres éléments de sous-menu. 4 Appuyez une fois sur le bouton MENU pour revenir au menu principal afin de sélectionner une autre fonction. Appuyez deux fois sur le bouton MENU pour sortir de l'écran OSD.

Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD.

Menu principal	Sous-menu		R	D	H	Référence
EZ ZOOMING			●	●		Permet de régler la résolution
4:3 LARGE			●	●	●	Permet d'ajuster la taille d'image
PHOTO EFFECT	NORMAL		●	●		Permet de régler le mode couleurs de l'écran
	GAUSSIAN BLUR		●	●
	SEPIA		●	●
	MONochrome		●	●
MODE CINÉMA			●	●		De focaliser à la figure dynamique sélectionnée
VOLUME					●	De régler le volume
COMMANDETempoRI			●	●	●	De rappeler l'utilisateur le temps de marche
IMAGE	LUMINOSITÉ		●	●	●	Réglage de la luminosité et du contraste de l'image
	CONTRASTE		●	●	●
	GAMMA		●	●	●
	**NIVEAU NOIR				●	Permet de définir le niveau de compensation
COULEUR	PRÉDÉF	sRGB	●	●	●	Personnalisation de la couleur de l'écran
		6500K	●	●	●
		9300K	●	●	●
	ROUGE		●	●	●
	VERT		●	●	●
	BLEU		●	●	●
REGLAGES	HORIZONTAL		●			Réglage de la position de l'écran
	VERTICAL		●
	HORLOGE		●			Optimisation de la clarté et de la stabilité, la nettement de l'image
	PHASE		●
	NETTETÉ		●	●	●
INSTALLATION	LANGUE		●	●	●	Personnalisation du statut de l'écran en fonction de l'environnement de l'utilisateur
	POSITION OSD	HORIZONTAL	●	●	●
		VERTICAL	●	●	●
	*BALANCE DES BLANCS		●
	**OVERSCAN				●
	RTC		●	●	●
	VOYANT D'ALIMENTATION		●	●	●
	RéINITIALISATION		●	●	●

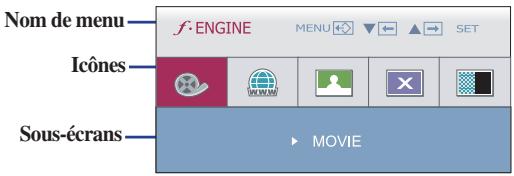

FLATRON F-ENGINE	FILM		●	●	●	Permet de sélectionner ou personnelier les paramètres d'image souhaités
	*INTERNET		●	●
	**JEUX				●
	USAGE		●	●	●
	*NORMAL		●	●
	**STANDARD				●
	*DEMO		●	●
	**SPORTS				●

: Réglable

R: entree DSUB

• : entrée D-sub/DVI uniquement

D: entree DVI

: entrée HDMI uniquement

H: entrée HDMI

Remarque

L'ordre des icônes est différent suivant le modèle (C11~C19).

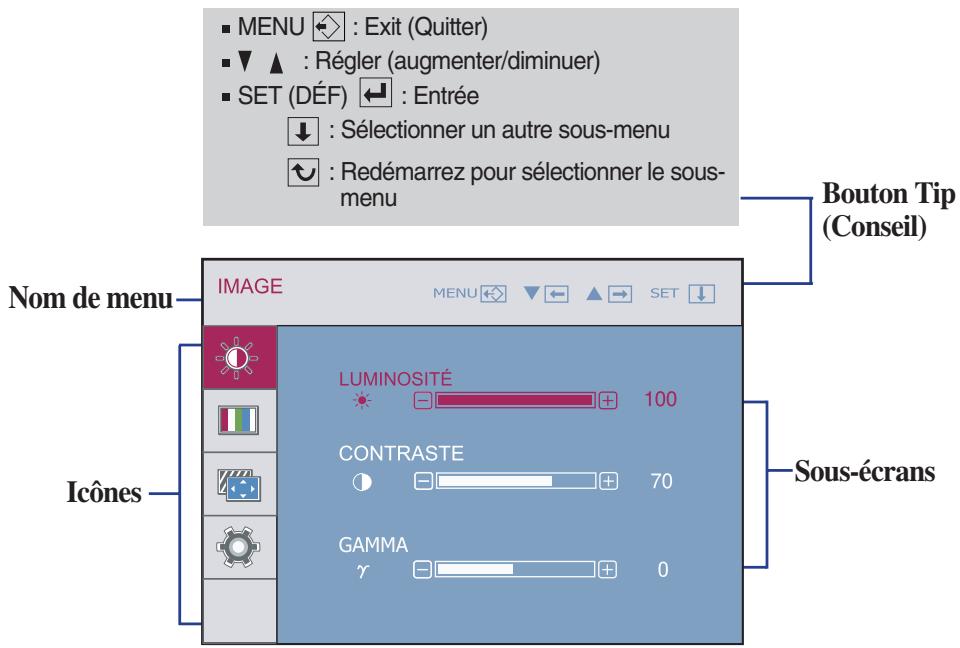

Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD.

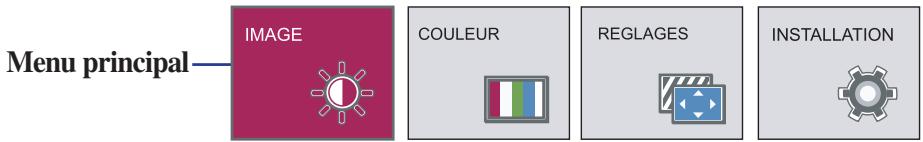

Appuyez sur le bouton MENU et le menu principal du menu OSD apparait.

Remarque

• Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Description

Entrée DSUB/DVI

Contraste

Réglage de la luminosité de l'écran.

Réglage du contraste de l'écran.

Définition d'une valeur gamma personnalisée. -50/0/50

Sur le moniteur, une valeur gamma élevée donne une image blanchâtre et une valeur gamma faible donne une image à contraste élevé.

Entree HDMI

Vous pouvez définir le niveau de compensation. Si vous choisissez "HAUT" (Élevé), l'écran sera lumineux, et si vous choisissez "BAS" (Faible), l'écran sera sombre. (Entrée HDMI uniquement.)

• MENU: Exit (Quitter) : Diminuer Augmenter
• SET (DEF): Sélectionner un autre sous-menu
• Compensation ? Comme les critères relatifs au signal vidéo, cet écran est le plus souvent que le moniteur puisse afficher.

Sélection de la couleur de votre choix.

• sRGB: Réglez la couleur de l'écran afin que celle-ci réponde à la norme de couleur standard sRGB.
• 6500K: Blanc tirant sur le rouge.
• 9300K: Blanc tirant sur le bleu.

Définissez vos propres niveaux de couleur rouge.

Définissez vos propres niveaux de couleur verte.

Définissez vos propres niveaux de couleur bleue.

• MENU: Exit (Quitter) Diminuer Augmenter
• SET (DEF): Sélectionner un autre sous-menu

Reglages

Positionnement de l'image de droite à gauche.

Positionnement de l'image de haut en bas.

Horloge

Réduction des barres ou bandes verticales visible à l'arrêt-plan. La taille horizontale de l'écran est également modifiée.

Réglage de la netteté de l'écran. Cet élément permet de supprimer tout bruit numérique vertical ainsi que d'améliorer la netteté des caractères.

• MENU: Exit (Quitter)
• : Diminuer Augmenter

Néteté

Réglez la netteté de l'écran.

• SET (DEF): Sélectionner un autre sous-menu

Installation

Entree DSUB/DVI Entree HDMI

• MENU : Exit (Quitter)
• Régler
• ▲: Régler
• SET (DEF) : Sélectionner un autre sous-menu

Position OSD

Choix de la langue d'affichage des noms des commandes.

Réglage de la position de l'OSD à l'écran.

Si la sortie de la carte vidéo diverge des spécifications requises, le niveau des couleurs peut être dégradé en raison d'une distorsion du signal vidéo. A l'aide de cette fonction, le niveau du signal est réglé pour adapter le niveau de sortie standard de la carte vidéo afin de fournir l'image optimale.

Activez cette fonction lorsque les couleurs blanc et noir sont présentes sur l'écran. (Uniquement pour une entrée DSUB)

Sélectionner le temps de réponse de l'image pour une sortie HDMI. (Uniquement pour une entrée HDMI) Nous vous recommandons la fonction de sur-balayage lors de la connexion des équipements de AV.

Si vous reglez sur ON, vous activez la fonction Contrôle du temps de réponse. Si vous reglez sur OFF, vous désactivez la fonction Contrôle du temps de réponse.

VOYANT D'alimenta ITON

Utiliser cette fonction pour régler le voyant d'alimentation, à l'avant du moniteur, sur ON (MARCHÉ) ou OFF (ARRÉT). Si vous sélectionnez OFF (Arrêt), l'écran s'éteindra. Si, à tout moment, il est réglé sur ON (MARCHÉ), le voyant s'allumera automatiquement.

Réinitialisation

Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE". Appuyez sur la touche ▲, ▼ pour réinitialiser immédiatement.

Si cette mesure n'améliore pas la qualité de l'image à l'écran, rétablissez les réglages d'usine par défaut. Si nécessaire, exécutez une nouvelle fois la fonction de balance des blancs. Cette fonction sera activée uniquement si le signal d'entrée est un signal analogique.

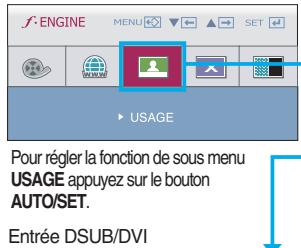

L'écran OSD apparaitra lorsque vous touchez le bouton FUN en bas à gauche du moniteur.

Entrée DSUB/DVI

Entree HDMI

Description

La fonction de zoom étendu EZ diminue la résolution de l'écran par paliers. Il suffit d'appuyer une fois sur le bouton pour diminuer la résolution d'un cran, et d'appuyer une nouvelle fois pour revenir à la résolution définie dans les réglages d'origine.

*Cette fonction peut uniquement être utilisée si hauteManager est installé sur le PC.

*FortManager n'est pas supporté en mode HDMI.

Pour régler la taille de l'image sur l'écran.

LARGE

4:3

• WIDE (LARGEUR): passer en mode grand écran en fonction du signal d'image en entrée.
• 4:3: change le rapport hauteur/largeur du signal d'image en entrée en 4:3.

Description

Permet de sélectionner la couleur de l'écran.

NORMAL

GAUSSIAN BLUR

SEPIA

MONOCHROME

La fonction PHOTO EFFECT est désactivée.

Cette option ajoute un effet à l'écran pour rendre les images sombres et précises plus lumineuses et floues.

Cette option change la couleur de l'écran dans les tons sépia. Le ton sépia a une dominante de couleur marron.

Cette option change la couleur de l'écran en noir et blanc. L'image utilise uniquement les couleurs blanc, noir et gris.

La caractéristique de l'effet de photo ne fonctionne peut-être pas dans l'entrée de HDMI. (Effet de photo sous la formule DSUB)

Mode cinéma

Il focalise mieux la figure dynamique dans l'espace sélectionné.

C'est seulement avec un PC installé de ForteManager qu'on peut utiliser cette fonction.

(seulement pour l'entrée de DSUB/DVI)

Ajuster le volume de l'écouteur. (seulement pour l'entrée de HDMI)

Commande temporele

OFF

Commande temporelle

Rappeler à l'utilisateur le temps de marche en montrant l'OSD d'alarme et en étincelant la LED de pouvoir.

L'écran d'OSD manifestera lorsque vous touchez le bouton de f ENGINE à base-droite du moniteur.

Description

Sélectionnez cette option lorsque vous regardez une réserve ou un film.

Entrée dsub/dvi

Sélectionnez cette option lorsque vous travailliez sur un document (Word, etc.).

Entrée HDMI

Sélectionnez cette option lorsque vous jouez à un jeu.

Entrée dsub/dvi

Sélectionnez cette option lorsque vous pouvez utiliser le produit dans l'environnement d'utilisation le plus général.

Entrée HDMI

Lorsque f-ENGINE est fermé, alors c'est la mode normale.

Sélectionnez cette option lorsque vous pouvez utiliser la vidéo standard d'origine.

• Dans le mode Général (Standard), l'option f-ENGINE est désactivée.

Description

Entrée DSUB/DVI

Ce mode est utilisé pour les démonstrations en magasin. L'écran sera divisé en deux de manière à montrer le mode standard à gauche et le mode vidéo à droite, afin que les consommateurs puissent voir la différence lorsque le mode vidéo est appliqué.

Entree HDMI

Sélectionnez cette option lorsque vous regardez des événements sportifs.

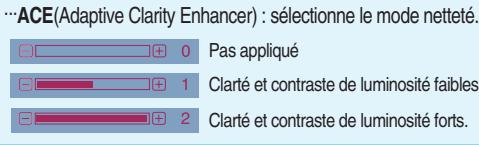

Voupez régler ACE et RCM artificiellement. (DSUB/DVI uniquement), la TEINTE ou la SATURATION (entrée HDMI uniquement).

Vous pouvez sauvegarder et restaurer vos paramètres, même quand vous utilisez un réglage correspondant à un environnement différent.

Entree HDMI

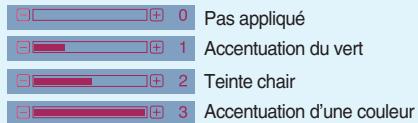

• RCM(Real Color Management) : Sélectionnez le mode couleur.

... HUE: réglez la teinte de l'écran.

... SATURATION : réglez la saturation de l'écran.

• MENU: Exit (Quitter)
• : Diminuer Augmenter
• SET (DEF): Sélectionner un autre sous-menu

Avant de demander une intervention, vérifiez les points suivants.

Absence d'image
● Le cordon d'alimentation du monitateur est-il branché?	● Vérifiez le branchement du cordon d'alimentation à la prise secteur.
● La diode tímoin d'alimentation est-elle allumée?	● Appuyez sur le bouton de mise sous tension.
● Est-ce que l'indicateur d'alimentation clignote?	● Si le monitueur est en mode d'économie d'énergie, rougez la souris ou appuyez sur une touche du clavier. L'image doit alors réapparaître. ● Allumez le PC.
● L'écran affiche-t-il le message "COUPURE"?	● Ce message apparait lorsque le signal du PC (émis par la carte video) est déphasé par rapport à la fréquence horizontale ou verticale du monitueur. Reportez-vous à la section 'Spécifications' du manuel pour reconfigurer le monitueur.
● L'écran affiche-t-il le message "VERIF SIGNAL"?	● Ce message apparait lorsque le cable video reliant votre PC au monitueur est débranché. Vérifiez le cable et essayez à nouveau.

L'écran affiche-t-il le message "OSD VERROUILLAGE"?
● Le message "OSD VERROUILLAGE" s'affiche-t-il lorsque vous appuyez sur le bouton MENU ?	● Vous pouvez protégger les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadventure. Vous pouvez déverrouiller les commandes du menu à l'écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DéVERROUILLAGE" devrait apparaitre.

L'image ne s'affiche pas correctement

L'image est mal positionnée - Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, reglez la position de l'image à l'aide des icônes H Position (position horizontally) et V Position (position verticale) dans le menu OSD. Des barres ou des bandes verticales apparaissent en arrêté-plan. - Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône HORLOGE dans le menu OSD pour résoudre le problème. - Un bruit numérique horizontal est visible, ou les caractères ne sont pas clairs. - Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône PHASE dans le menu OSD pour résoudre le problème. - Dans Panneau de configuration Affichage Paramètres, CHOISISEZ LA RÉSOLUTION d'écran conseillée ou réglez l'image de façon appropriée. Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur.

Important

• Dans Panneau de configuration --> Affichage --> Paramètres, vérifie si la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la carte video sur la résolution recommandée.
• Si la résolution recommandée (la résolution optimale) n'est pas sélectionnée, les caractères peuvent apparaître flous, et l'écran peut être obscurci, tronqué ou partial.
• La méthode de configuration peut différer selon l'ordinateur et le système d'exploitation utilisé, et la résolution mentionnée ci-dessus peut ne pas être prise en charge par la carte vidéo. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo. Pour le signal interfolie HDMI (1920 x 1080i), les images statiques trembleront mais pas les vidéos. La résolution recommandée est de 1920 × 1080 à 60Hz.

L'image ne s'affiche pas correctement

Il n'y a qu'une seule couleur à l'écran ou les couleurs ne sont pas normales. L'écran clignote.

• Vérifiez la connexion du câble de signal. Utilisez un tournevis pour le serrer si nécessaire.
• Assurez-vous que la carte vidéo est correctement installée dans son emplacement.
• Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur dans Panneau de configuration - Paramètres.
• Vérifiez si l'écran est en mode entrelacé. Si tel est le cas, passez à la résolution recommandée.

Avez-vous installé le pilote d'affichage ?

Avez-vous installé le pilote d'affichage ? L'écran affiche-t-il le message "Moniteur non reconnu, moniteur Plug&Play (VESA DDC)" ? Trouvez?

Assurez-vous d'installer les pilotes d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lge.com. - Vérifiez que la carte vidéo prend en charge la fonction Plug&Play.

Écran	Écran plat LCD TFT à matrice active de 21,5 pouces (54,6 cm) Traitement anti-éblouissement Diagonale visible : 54,6 cm Pas de masque 0,248*0,248 mm
Entrée sync	Fréquence horiz.	30 -83 kHz (automatique)
	Fréquence vertic.	Analogue,Numérique: 56 - 75 Hz (automatique) HDMI: 56 - 61 Hz (automatique)
	Forme	TTL séparé, positif/négatif SOG (Synchro. sur le vert) Numérique (HDCP)
Entrée vidéo	Entrée signa	Connecteur D-Sub à 15 broches Connecteur DVI - D (numérique) Connecteur HDMI à 19 broches
	Forme	Analogue (0,7 Vp-p/75 ohm), Numérique, HDMI
Résolution	Maxi	Analogue : VESA 1920 x 1080 @60 Hz Numérique : VESA 1920 x 1080 @60 Hz
	Recommmandée	VESA 1920 x 1080 @ 60 Hz
Plug & Play	DDC 2B (Numérique, HDMI), DDC 2AB (Analogue)
Consommation	Mode activé : 39W(Typique)
	Mode veille ≤ 1 W
	Mode arrêt ≤ 1 W
Dimensions et poids (avec socle)	Socle inclus		Socle non inclus
	Largeur 51,90 cm / 20,43 pouces Hauteur 38,73 cm / 15,24 pouces Profondeur 19,32 cm / 7,61 pouces		51,90 cm / 20,43 pouces 33,08 cm / 13,02 pouces 6,34 cm / 2,50 pouces
	Net 4,2 kg (9,26 livres)
Inclinaison	Inclinaison du socle -5° ~ 17°
Alimentation	CA 100-240 V ~ 50/60 Hz 1,0 A
Environnement	Conditions de fonctionnement Température 10°C à 35°C Humidité 10 % à 80% sans condensation
	Conditions de stockage Température -20°C à 60°C Humidité 5 % à 90% sans condensation
Socle pivotant	Fixe ( ), mobile ( O )
Câble video	Fixe ( ), mobile ( O )
Cordon d'alimentation	Prise secteur ou prise PC

Remarque

• Les informations du présent document sont passibles de modification sans préavis.

Écran	Écran plat LCD TFT à matrice active de 21,5 pouces (54,6 cm) Revêtement brillant Diagonale visible : 54,6 cm Pas de masque 0,248*0,248 mm
Entrée sync	Fréquence horiz.	30 -83 kHz (automatique)
	Fréquence vertic.	Analogue,Numérique: 56 - 75 Hz (automatique) HDMI: 56 - 61 Hz (automatique)
	Forme	TTL séparé, positif/négatif SOG (Synchro. sur le vert) Numérique (HDCP)
Entrée vidéo	Entrée signa	Connecteur D-Sub à 15 broches Connecteur DVI - D (numérique) Connecteur HDMI à 19 broches
	Forme	Analogue (0,7 Vp-p/75 ohm), Numérique, HDMI
Résolution	Maxi	Analogue : VESA 1920 x 1080 @60 Hz Numérique : VESA 1920 x 1080 @60 Hz
	Recommmandée	VESA 1920 x 1080 @ 60 Hz
Plug & Play	DDC 2B (Numérique, HDMI), DDC 2AB (Analogue)
Consommation	Mode activé : 39W(Typique)
	Mode veille ≤ 1 W
	Mode arrêt ≤ 1 W
Dimensions et poids (avec socle)	Socle inclus		Socle non inclus
	Largeur 51,90 cm / 20,43 pouces Hauteur 38,73 cm / 15,24 pouces Profondeur 19,32 cm / 7,61 pouces		51,90 cm / 20,43 pouces 33,08 cm / 13,02 pouces 6,34 cm / 2,50 pouces
	Net 4,2 kg (9,26 livres)
Inclinaison	Inclinaison du socle -5° ~ 17°
Alimentation	CA 100-240 V ~ 50/60 Hz 1,0 A
Environnement	Conditions de fonctionnement Température 10°C à 35°C Humidité 10 % à 80% sans condensation
	Conditions de stockage Température -20°C à 60°C Humidité 5 % à 90% sans condensation
Socle pivotant	Fixe ( ), mobile ( O )
Câble vidéo	Fixe ( ), mobile ( O )
Cordon d'alimentation	Prise secteur ou prise PC

Remarque

• Les informations du présent document sont passibles de modification sans préavis.

Écran	Écran plat LCD TFT à matrice active de 23 pouces (58,4 cm) Traitement anti-éblouissement Diagonale visible : 58,4 cm Pas de masque 0,266*0,266 mm
Entrée sync	Fréquence horiz.	30 -83 kHz (automatique)
	Fréquence vertic.	Analogue,Numérique: 56 - 75 Hz (automatique) HDMI: 56 - 61 Hz (automatique)
	Forme	TTL séparé, positif/négatif SOG (Synchro. sur le vert) Numérique (HDCP)
Entrée vidéo	Entrée signa	Connecteur D-Sub à 15 broches Connecteur DVI - D (numérique) Connecteur HDMI à 19 broches
	Forme	Analogue (0,7 Vp-p/75 ohm), Numérique, HDMI
Résolution	Maxi	Analogue : VESA 1920 x 1080 @60 Hz Numérique : VESA 1920 x 1080 @60 Hz
	Recommmandée	VESA 1920 x 1080 @ 60 Hz
Plug & Play	DDC 2B (Numérique, HDMI), DDC 2AB (Analogue)
Consommation	Mode activé : 42 W(Typique)
	Mode veille ≤ 1 W
	Mode arrêt ≤ 1 W
Dimensions et poids (avec socle)	Socle inclus		Socle non inclus
	Largeur 55,69cm / 21,93 pouces Hauteur 40,76 cm / 16,05 pouces Profondeur 19,32 cm / 7,61 pouces		55,69cm / 21,93 pouces 34,09 cm / 13,42 pouces 6,78 cm / 2,67 pouces
	Net 4,5 kg (9,56 livres)
Inclinaison	Inclinaison du socle -5° ~ 17°
Alimentation	CA 100-240 V ~ 50/60 Hz 1,0 A
Environnement	Conditions de fonctionnement Température 10°C à 35°C Humidité 10 % à 80% sans condensation
	Conditions de stockage Température -20°C à 60°C Humidité 5 % à 90% sans condensation
Socle pivotant	Fixe ( ), mobile ( O )
Câble video	Fixe ( ), mobile ( O )
Cordon d'alimentation	Prise secteur ou prise PC

Remarque

• Les informations du présent document sont passibles de modification sans préavis.

Écran	Écran plat LCD TFT à matrice active de 23 pouces (58,4 cm) Revêtement brillant Diagonale visible : 58,4 cm Pas de masque 0,266*0,266 mm
Entrée sync	Fréquence horiz.	30 -83 kHz (automatique)
	Fréquence vertic.	Analogue,Numérique: 56 - 75 Hz (automatique) HDMI: 56 - 61 Hz (automatique)
	Forme	TTL séparé, positif/négatif SOG (Synchro. sur le vert) Numérique (HDCP)
Entrée vidéo	Entrée signa	Connecteur D-Sub à 15 broches Connecteur DVI - D (numérique) Connecteur HDMI à 19 broches
	Forme	Analogue (0,7 Vp-p/75 ohm), Numérique, HDMI
Résolution	Maxi	Analogue : VESA 1920 x 1080 @60 Hz Numérique : VESA 1920 x 1080 @60 Hz
	Recommmandée	VESA 1920 x 1080 @ 60 Hz
Plug & Play	DDC 2B (Numérique, HDMI), DDC 2AB (Analogue)
Consommation	Mode activé : 42 W(Typique)
	Mode veille ≤ 1 W
	Mode arrêt ≤ 1 W
Dimensions et poids (avec socle)	Socle inclus		Socle non inclus
	Largeur 55,69cm / 21,93 pouces Hauteur 40,76 cm / 16,05 pouces Profondeur 19,32 cm / 7,61 pouces		55,69cm / 21,93 pouces 34,09 cm / 13,42 pouces 6,78 cm / 2,67 pouces
	Net 4,5 kg (9,56 livres)
Inclinaison	Inclinaison du socle -5° ~ 17°
Alimentation	CA 100-240 V ~ 50/60 Hz 1,0 A
Environnement	Conditions de fonctionnement Température 10°C à 35°C Humidité 10 % à 80% sans condensation
	Conditions de stockage Température -20°C à 60°C Humidité 5 % à 90% sans condensation
Socle pivotant	Fixe ( ), mobile ( O )
Câble vidéo	Fixe ( ), mobile ( O )
Cordon d'alimentation	Prise secteur ou prise PC

Remarque

• Les informations du présent document sont passibles de modification sans préavis.

Modes prédéfinis (résolution)

Temps de réponse DSUB/DVI

	Modes prédéfinis (résolution)	Fréquence horiz. (kHz)	Fréquence vertic. (Hz)
1	720 x 400	31,468	70
2	640 x 480	31,469	60
3	640 x 480	37,500	75
4	800 x 600	37,879	60
5	800 x 600	46,875	75
6	1024 x 768	48,363	60
7	1024 x 768	60,123	75
8	1152 x 864	67,500	75
9	1280 x 1024	63,981	60
10	1280 x 1024	79,976	75
11	1680 x 1050	65,290	60
*12	1920 x 1080	67,500	60

• Mode Recommandé

Temps de réponse HDMI

	Modes prédéfinis (résolution)	Fréquence horiz. (kHz)	Fréquence vertic. (Hz)
1	480P	31,50	60
2	576P	31,25	50
3	720P	37,50	50
4	720P	45,00	60
5	1080i	28,12	50
6	1080i	33,75	60
7	1080P	56,25	50
8	1080P	67,50	60

Voyant

MODE	Couleur LED
Mode activé	rouge
Mode veille	étinceler
Mode arrêt	Arrêt
