FOIRE AUX QUESTIONS - W2353V LG

Pourquoi mon écran LG W2353V ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'écran. Essayez également de tester une autre prise pour vous assurer qu'il n'y a pas de problème d'alimentation.

Comment ajuster la luminosité de mon écran LG W2353V ?

Utilisez les boutons de menu situés sur le panneau avant de l'écran. Accédez au menu OSD (On-Screen Display), puis sélectionnez 'Luminosité' pour ajuster le niveau selon vos préférences.

Pourquoi l'image de mon écran LG W2353V est-elle floue ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native de l'écran, qui est de 1920 x 1080 pixels. Vérifiez également les câbles de connexion pour vous assurer qu'ils sont bien fixés.

Comment connecter mon écran LG W2353V à un ordinateur ?

Utilisez un câble VGA ou DVI pour connecter l'écran à votre ordinateur. Branchez une extrémité du câble dans le port correspondant de l'écran et l'autre extrémité dans le port de votre ordinateur.

Que faire si mon écran LG W2353V affiche des couleurs étranges ?

Vérifiez les paramètres de couleur dans le menu OSD et réinitialisez-les si nécessaire. Assurez-vous également que le câble de connexion est en bon état et correctement branché.

Comment réinitialiser les paramètres d'usine de mon LG W2353V ?

Accédez au menu OSD, recherchez l'option 'Réinitialiser' ou 'Réinitialisation d'usine', puis suivez les instructions à l'écran pour restaurer les paramètres par défaut.

Pourquoi mon écran LG W2353V clignote-t-il ?

Le clignotement peut être causé par un câble de connexion défectueux ou mal branché. Vérifiez et remplacez le câble si nécessaire. Si le problème persiste, essayez de changer la fréquence de rafraîchissement dans les paramètres d'affichage de votre ordinateur.

Quel est le temps de réponse de l'écran LG W2353V ?

Le temps de réponse de l'écran LG W2353V est d'environ 5 ms, ce qui convient bien pour les jeux et les vidéos.

Comment nettoyer l'écran de mon LG W2353V ?

Utilisez un chiffon doux et non abrasif légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'appliquer le liquide directement sur l'écran.

Mon écran LG W2353V a des pixels morts, que dois-je faire ?

Les pixels morts peuvent parfois être corrigés en utilisant des logiciels de réparation de pixels. Si le problème persiste et que l'écran est sous garantie, contactez le service client de LG pour des options de réparation ou de remplacement.

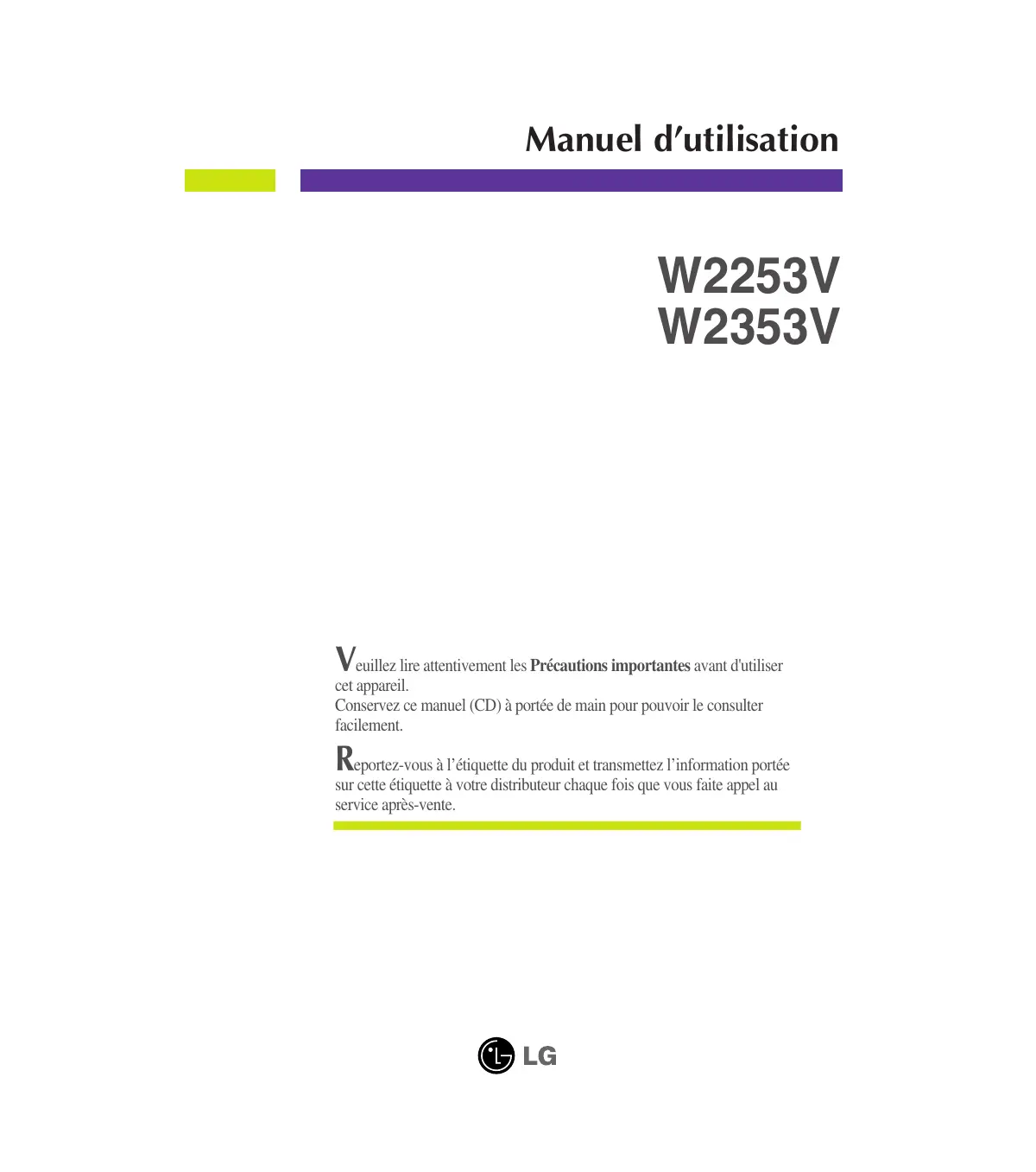

MODE D'EMPLOI W2353V LG

Veuillez lire attentivement les Précautions importantes avant d'utiliser cet appareil.

Conservez ce manuel (CD) à portée de main pour pouvoir le consulter facilement.

Reportez-vous à l'étiquette du produit et transmettez l'information portée sur cette étiquette à votre distributeur chaque fois que vous faites appel au service après-vente.

Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections générées dans ce moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien énoncées ci-dessous.

Sécurité générale

Utilisez uniquement le cordon d'alimentation fourni avec l'appareil. Si vous deviez néanmoins en utiliser un autre, assurez-vous qu'il est conforme aux normes du pays. Si le cordon d'alimentation présente un défaut, veuillez contacter le fabricant ou le service de réparation/agréé le plus proche afin de vous procurer un cordon fonctionnel.

Le cordon d'alimentation constitue le dispositif principal de déconnexion. Assurez-vous que la prise électrique reste facilement accessible après l'installation.

Ne faites fonctionner le moniteur qu’à partir d’une des sources d'alimentation électrique spécifiées dans ce manuel ou affichées sur le moniteur. Si vous n’êtes pas certain du type d'installation et d'alimentation électrique dont votre local est équipé, consultez votre distributeur.

La surcharge en courant alternatif des prises, fiches et câbles de raccordement est dangereuse. Il en va de même pour les cordons d'alimentation endommagés et les prises/fiches électriques cassées. Toutes ces conditions peuvent causer des chocs électriques et des incendies. Pour tout remplacement de ces matériels, faites appel à un technicien de maintenance.

N'ouvre pas le moniteur.

Il ne contient aucun élément qui puisse faire l'objet d'une intervention de l'utilisateur. Il recèle des hautes tensions dangereuses, même lorsque l'alimentation est coupée. S'il ne fonctionne pas correctement, contactez le distributeur.

Pour éviter les risques de blessure physique :

• Ne placez pas le moniteur sur un plan incliné, à moins de l'y fixer solidement. Utilisez uniquement les supports recommandés par le fabricant.
• Ne faites pas tomber d'objet sur le produit. Ne le soumettez pas à des chocs. Préservez l'écran des projectiles de toute sorte. Vous pourriez non seulement être blessé, mais également provoquer une panne ou endommager l'écran.

Pour éviter les risques d'incendie ou de sinistre :

Éteignez toujours le moniteur lorsque vous quitterez la pièce pour un temps prolongé. Ne le laissez jamais allumé lorsque vous sortez de chez vous. - Veillez à ce que les enfants ne fassent pas tomber le moniteur ou n'insèrent d'objets dans les ouvertures du boîtier. Certains composants internes renferment des tensions électriques dangereuses. N'ajoutez pas d'accessoires non prévus pour le moniteur. - Si vous devez laisser l'écran hors surveillance pour une période de temps prolongée, débranchez-le de la prise murale. - En cas d'orage, ne touchez jamais ni le câble d'alimentation ni le câble de signal car cela peut être très dangereux. Ceci peut provoquer un choc électrique.

Installation

Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon.

N'utilisez pas le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine.

Les moniteurs disposent d'orifices de ventilation destinés à évacuer la chaleur générée par leur fonctionnement. Si ces orifices sont obturés, cette chaleur peut nuire au fonctionnement du moniteur et causer un incendie. Vous ne devez donc JAMAIS :

• Placer le moniteur sur un lit, un divan, un tapis : les évêtements placés sous le moniteur doivent rester libres.
• Encastrer le moniteur dans un espace clos, à moins qu'une ventilation adaptée soit installée.
• Couvrir les orifices de ventilation avec des vêtements ou autres tissus.
• Placer le moniteur à proximité d'un radiateur ou d'une source de chaleur.

Ne jamais frotter ou gratter l'écran LCD à matrice active avec un objet dur. Vous risquez de rayer ou d'endommager définitivement l'écran.

N'appuyez jamais sur l'écran LCD longtemps avec le doigt, car cela peut créer des images rémanentes.

L'écran peut compter des pixels défaillants. Ils apparaissent sous la forme de tâches rouges, vertes ou bleues. Cependant, ces pixels n'ont aucune influence sur les performances de l'écran.

Si possible, utilisez les résolutions recommandées pour obtenir une qualité d'image optimale. Lorsque vous utilisez une résolution différente de celles recommandées, les images affichées peuvent être de mauvaise qualité. Cette caractéristique est due à la technologie LCD.

Laisser une image fixe sur l'écran pour une longue période peut endommager l'écran et entrainer une brûlure d'image. Assurez-vous d'utiliser l'économiseur d'écran sur le moniteur. Ce phénomène est également présent sur les produits des autres fabricants, et n'est pas couvert par la garantie.

Veillez à ne pas heurter ni rayer la façade et les côtes de l'écran avec des objets métalliques. Cela pourrait endommager l'écran.

Nettoyage

• Débranchez le moniteur avant de nettoyer l'écran.
• Utilisez un linge légèrement humide. N'utilisez pas d'aerosol directement sur l'écran : le produit risque de couler dans l'écran et de provoquer un choc électrique.

Réemballage

• Conservez le carton et le matériel d'emballage. Ils représentent le moyen de transport idéal de l'appareil. En cas de déménagement ou d'expédition, réutilisez l'emballage d'origine.

Mise en décharge sûre

La lampe fluorescente utilisée dans ce produit contient une petite quantité de mercure. - Ne jetez pas cet appareil avec le reste de vos déchets ménagers. L'élimination de ce produit doit s'effectuer conformément aux réglementations en vigueur dans votre pays.

• Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que l'ordinateur et les autres périphériques sont également éteints.

Installation du socle

1. Placez le moniteur écran vers le bas sur un linge doux.
2. Insérez la Base du socle dans le Corps du socle dans la direction indiquée ci-dessous.

Base du socle

1. Serrez le verrou de base dans le sens perpendiculaire.

1. Une fois l'assemblage du socle terminé, relevez le moniteur délicatement et tournez-le face à vous.

Important

• Cette illustration présente un modèle de connexion général. Voiture moniteur peut être différent de celui présent ici.
• Ne transportez pas le moniteur en le maintenant la tête en bas par le socle. Il risque de tomber et de s'endommager, ou bien de vous blesser le pied.

Démontez le socle

1. Placez un coussin ou un chiffon mouillé sur une surface plate.

1. Placez l'antérieur du moniteur vers le bas sur le coussin ou le chiffon mouillé.

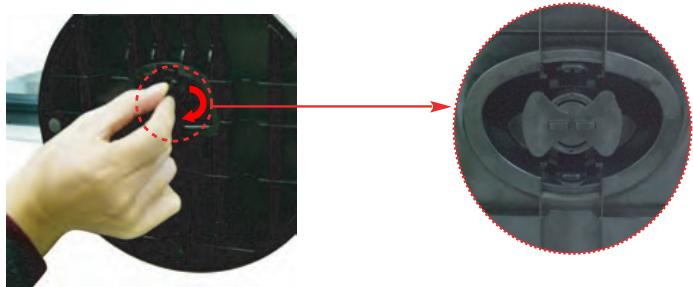

1. Changez le verrou sur le produit comme illustré ci-dessous et tournez-le dans le sens de la flèche.

Si vous ne pouvez pas libérer la base bien que le verrou soit à la place de délivrance, appuyez le verrou indiqué et essayez une autre fois.

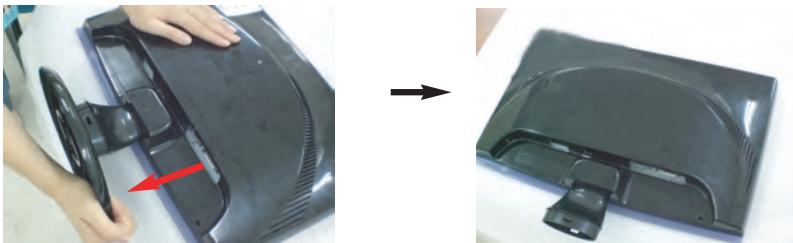

1. Tirez sur le socle pour le retirer.

• Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que l'ordinateur et les autres périphériques sont également éteints.

Positionnement de votre écran

1. Ajustez la position de l'écran selon vos préférences pour une utilisation optimale.

Il est recommandé d'incliner le moniteur vers l'avant d'un angle qui ne doit pas excéder 5 degrés afin de garder une position ergonomique et confortable.

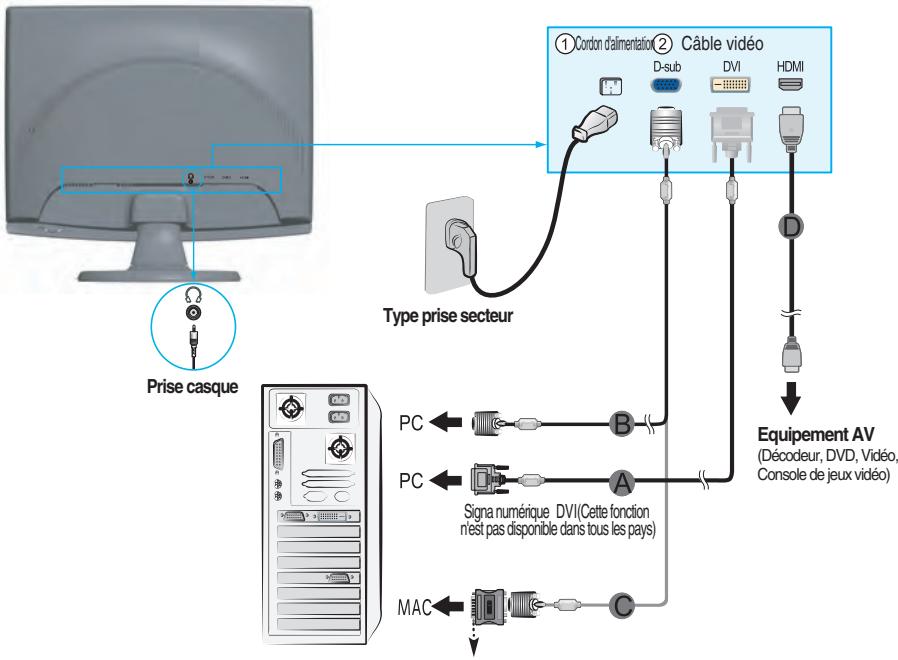

Connexion à l'ordinateur

1. Assurez-vous d'éteindre l'ordinateur et le produit. Connectez le cable comme indiqué dans le formulaire carte esquisse de ① à ②.

A. Connectez le cable DVI-D B. Connectez le cable D-sub (PC) C. Connectez le cable D-sub (Mac) D. Connectez le cable HDMI

Remarque

La vue arrière de l'appareil est volontairement simplifiée. Elle représente un modèle général ; il se peut que votre moniteur soit différent. L'utilisateur doit utiliser des cables interface blinds (cable D-sub 15 broches, cable DV), avec cœur en ferrite pour assurer la conformité standard du produit.

Adaptateur pour macintosh

Avec les ordinateurs Apple Macintosh, un adaptateur est nécessaire pour passer du connecteur VGS D-sub haute densité à 15 broches sur 3 rangées du cable fourni au connecteur à 15 broches sur 2 rangées.

1. Touchez la touche sur le panneau central pour allumer l'appareil. Lorsque le moniteur est allumé, la fonction « Self Image Setting » est exécutée automatiquement. (Uniquement à l'entrée du câble signal D-sub)

REGLAGE AUTOMATIQUE

DE L'IMAGE

Remarque

'Self Image Setting Function' ('Réglage automatique de l'image') : Cette fonction fournit à l'utilisateur des réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonction règle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels.

Fonction 'AUTO/SET': Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l'utilisation du dispositif ou après avoir changé la résolution de l'écran, appuyez sur le bouton de réglage automatique AUTO/SET pour améliorer la résolution.

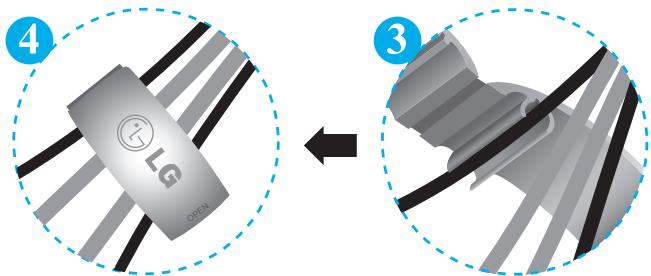

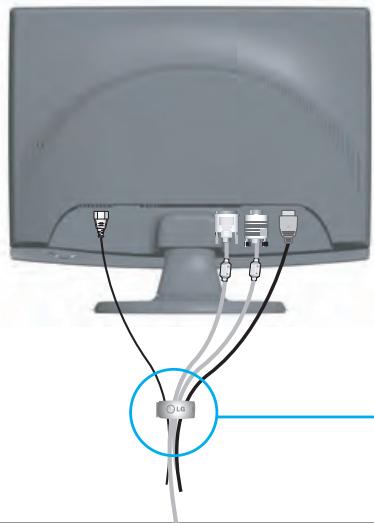

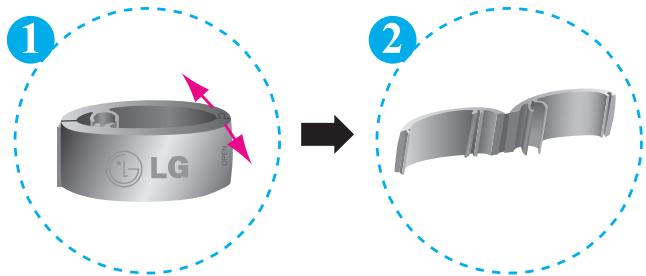

Utiliser le support de câble

(Cette caractéristique n'est pas disponible en tous les modes.)

Support pour câble

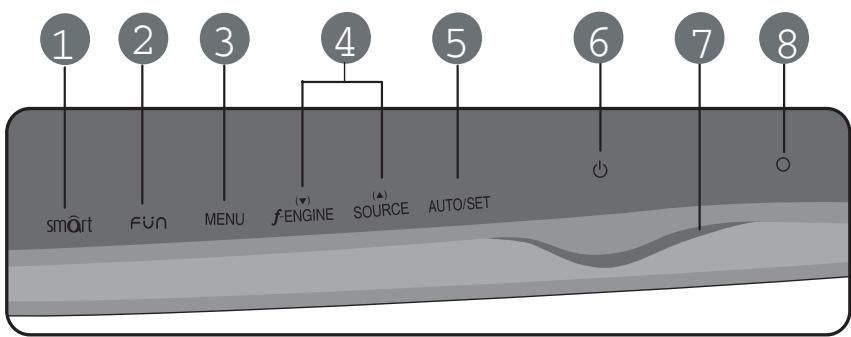

Commandes du panneau

Commande	Fonction
1 Bouton smàrt	Utilisez ce bouton pour entrer dans l'élement MODE CINÉMA, LUMINOSITÉ AUTOM. , COMMANDE TEMPOREL, SENSEUR DIRECT, SMART, pour les d'informations, reportez-vous à la page C16.
2 Bouton Fùn	Lors d'entrée de DSUB et DVI, utiliser ce bouton à entrer EZ ZOOMING, 4:3 LARGE, PHOTO EFFECT. Lors d'entrée de HDMI, utiliser ce bouton à entrer 4:3 LARGE, PHOTO EFFECT, VOLUME. Pour plus de l'information, à la page C17-C18.
3 Bouton MENU	Ce bouton permet de faire apparaitre et disparaitre l'affichage du menu à l'écran.
OSD VERROUILAGE	OSD VERROUILAGE/DEVERROUILAGEE Cette fonction permet de verrouiller les paramètres de contrôle actuels, afin que ces derniers ne soient pas modifiés par inadvection. Pour verrouiller les paramètres OSD, appuyez et maintenez enforcé le bouton MENU pendant plusieurs secondes. Le message « OSD VERROUILAGE » apparait. Vou陏ces déverrouiller les paramètres OSD à tout moment en maintainant enforcé le bouton MENU pendant plusieurs secondes. Le message « OSD DEVERROUILAGE » apparait.
OSD DEVERROUILAGE
4 Bouts	Utilisez ces boutons pour sélectionner ou régler des fonctions sur l'écran OSD.
Bouton ( f·ENGINE )	Pour obtenir de plus amples informations, reportez-vous à la page C19-C20.
	f·ENGINE HÉNX 2015 ▲ SET MOVIE X X X MOVIE
▲ Bouton (SOURCE)	Utilisez ce bouton pour activer la connexion DSUB, DVI ou HDMI. Cette fonction est utilisée quand deux ordinateurs sont connectés à l'écran. *HDMI est optimisé sur l'equipement AV.
5 Bouton AUTO/SET	Utiliser ce bouton pour sélectionner une icône dans l'affichage à l'écran.
	RÉGLAGE AUTOMATIQUE D'IMAGENT Lorsque vous reglez le moniteur, appuyez sur le bouton AUTO/SET pour entrer dans le menu à l'écran. Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est: W2253V : 1920 x 1080 W2353V : 1920 x 1080
6 Bouton d'alimentati	Ce bouton permet d'allumer et d'éteindre le moniteur.
7 Témoin d'alimentation	L'indicateur brille en rouge lors que le moniteur travaillermormalement(mode de travaillemodernalement(modèle de travail). L'indicateur étincellelorsque le moniteur est en état quiescent(modèle d'économe d'énergie).
8 Light Sensor	Lorsque LUMINOSITÉ AUTOM. est mise en marche, l'inducteur de lumière sélectionnera la luminance dehors.

Réglage de l'affichage

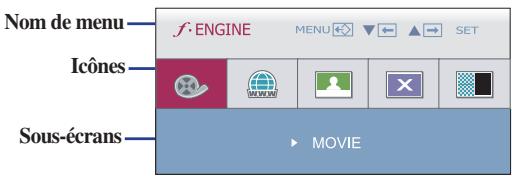

Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD.

Remarque

• Avant de procéder au réglage de l'image, laissez le moniteur se stabiliser pendant une trentaine de minutes.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

MENU △ AUTO/SET ▲ MENU

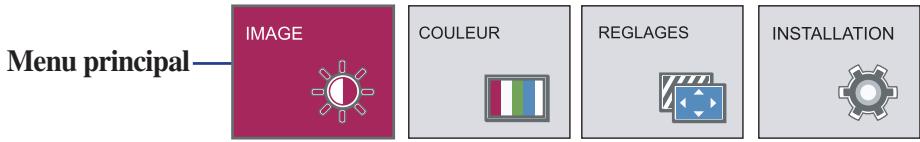

1 Appuyez sur le bouton MENU. Le menu principal de l'OSD apparait. 2 Pour accéder aux commandes, utilisez les boutons ou Lorsque l'icone de votre choix apparait en surbrillance, appuyez sur le bouton AUTO/SET. 3 Utilisez les boutons / pour régler l'image au niveau souhaité. Utilisez le bouton AUTO/SET pour sélectionner d'autres éléments de sous-menu. 4 Appuyez une fois sur le bouton MENU pour revenir au menu principal afin de sélectionner une autre fonction. Appuyez deux fois sur le bouton MENU pour sortir de l'écran OSD.

Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD.

Menu principal	Sous-menu		A	D	H	Référence
MODE CINÉMA			●	●		De focaliser à la figure dynamique sélectionnée
LUMINO SITE AUTOM			●	●	●	De contrôler la luminance d'écran automatiquement
COMMANDE TEMPORIEL			●	●	●	De rappeler l'utilisateur le temps de marche
SENSEUR DIRECT			●	●	●	De contrôler la distance du bouton de touche
SMART			●	●	●	De contrôler le menu de SMART
EZ ZOOMING			●	●		Permet de régler la résolution
4:3 LARGE			●	●	●	Permet d'ajuster la taille d'image
PHOTO EFFECT	NORMAL		●	●		Permet de régler le mode couleurs de l'écran
	GAUSSIAN BLUR		●	●
	SEPIA		●	●
	MONOCHROME		●	●
VOLUME					●	De régler le volume
IMAGE	LUMINOSITÉ		●	●	●	Réglage de la luminosité et du contraste de l'image
	CONTRASTE		●	●	●
	GAMMA		●	●	●
	**NIVEAU NOIR				●	Permet de définir le niveau de compensation
COULEUR	PRÉDÉF	sRGB	●	●	●	Personnalisation de la couleur de l'écran
		6500K	●	●	●
		9300K	●	●	●
	ROUGE		●	●	●
	VERT		●	●	●
	BLEU		●	●	●
REGLAGES	HORIZONTAL		●			Réglage de la position de l'écran
	VERTICAL		●
	HORLOGE		●			Optimisation de la clarté et de la stabilité, la nettable de l'image
	PHASE		●
	NETTETÉ		●	●	●
INSTALLATION	LANGUE		●	●	●	Personnalisation du statut de l'écran en fonction de l'environnement de l'utilisateur
	POSITION OSD	HORIZONTAL	●	●	●
		VERTICAL	●	●	●
	*BALANCE DES BLANCS		●
	**OVERSCAN				●
	RTC		●	●	●
	VOYANT D'ALIMENTATION		●	●	●
	RÉINITIALISATION		●	●	●
FLATRON F-ENGINE	FILM		●	●	●	Permet de sélectionner ou personnelier les paramètres d'image souhaités
	*INTERNET		●	●
	**JEUX				●
	USAGE		●	●	●
	*NORMAL		●	●
	**STANDARD				●
	*DEMO		●	●
	**SPORTS				●

Régulable A: entrée DSUB D: entrée DSUB/DVI uniquement D: entrée DVI H: entrée HDMI uniquement H: entrée HDMI

Remarque

L'ordre des icônes est différent suivant le modèle (C11~C20).

Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD.

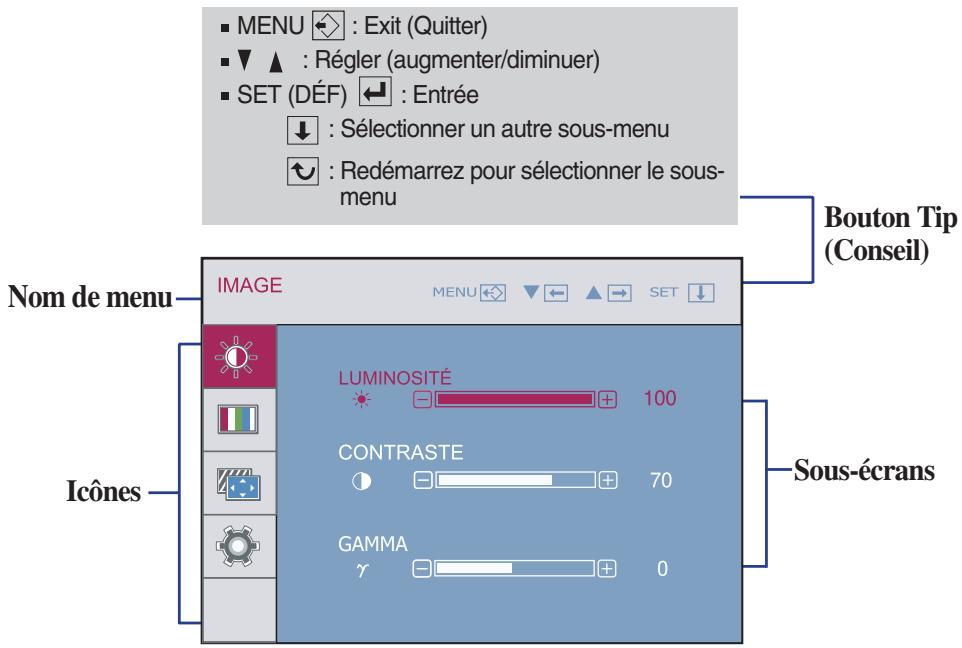

Appuyez sur le bouton MENU et le menu principal du menu OSD apparait.

Remarque

• Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Description

Entre DSUB/DVI

Contraste

Entre HDMI

• MENU : Exit (Quitter)
• : Diminuer Augmenter
• SET (Déf): Sélectionner un autre sous-menu

Réglage de la luminosité de l'écran.

Réglage du contraste de l'écran.

Définition d'une valeur gamma personnalisée. -50/0/50

Sur le moniteur, une valeur gamma élevée donne une image blanchâtre et une valeur gamma faible donne une image à contraste élevé.

Vous pouvez définir le niveau de compensation. Si vous choisissez "HAUT" (Élevé), l'écran sera lumineux, et si vous choisissez "BAS" (Fable), l'écran sera ASF. Entrée HDMI uniquement.

• Compensation ? Comme les critères relatifs au signal vidéo, cet écran est le plus souvent que le moniteur puisse afficher.

• MENU: Exit (Quitter) : Diminuer Augmenter
• SET (DEF): Sélectionner un autre sous-menu

Sélection de la couleur de votre choix.

• sRGB: Réglez la couleur de l'écran afin que celle-ci réponde à la norme de couleur standard sRGB.
• 6500K: Blanc tirant sur le rouge.
• 9300K: Blanc tirant sur le bleu.

Définissez vos propres niveaux de couleur rouge.

Définissez vos propres niveaux de couleur verte.

Définissez vos propres niveaux de couleur bleue.

Reglages

Positionnement de l'image de droite à gauche.

Positionnement de l'image de haut en bas.

Horloge

Réduction des barres ou bandes verticales visible à l'arrière-plan. La taille horizontale de l'écran est également modifiée.

Réglage de la netteté de l'écran. Cet élément permet de supprimer tout bruit numérique vertical ainsi que d'améliorer la netteté des caractères.

• MENU: Exit (Quitter)
• : Diminuer A Augmenter
• SET (DEF) : Sélectionner un autre sous-menu

Néteté

Réglez la netteté de l'écran.

Installation

Entre DSUB/DVI

EntreHDMI

• MENU: Exit (Quitter) Régler
• ▲: Régler SET (DEF): Sélectionner un autre sous-menu

Position OSD

Choix de la langue d'affichage des noms des commandes.

Réglage de la position de l'OSD à l'écran.

Si la sortie de la carte vidéo diverge des spécifications requises, le niveau des couleurs peut être dégradé en raison d'une distorsion du signal vidéo. A l'aide de cette fonction, le niveau du signal est réglé pour adapter le niveau de sortie standard de la carte vidéo afin de fournir l'image optimale.

Activez cette fonction lorsque les couleurs blanc et noir sont présentes sur l'écran. (Uniquement pour une entrée DSUB)

Sélectionner le temps de réponse de l'image pour une sortie HDMI.

(UNIQUEMENT POUR UNE ENTRÉE HDMI) NOUS VOUS RECOMMANDONS LA FONCTION DE SUR-BALAYAGE LORS DE LA CONNEXION DES ÉQUIPEMENTS DE AV.

Si vous reglez sur ON, vous activez la fonction Contrôle du temps de réponse. Si vous reglez sur OFF, vous désactivez la fonction Contrôle du temps de réponse.

VOYANT D'alimenta ITON

Utiliser cette fonction pour régler le voyant d'alimentation, à l'avant du moniteur, sur ON (MARCHE) ou OFF (ARRÉT). Si vous sélectionnez OFF (Arrêt), l'écran s'éteindra. Si, à tout moment, il est réglé sur ON (MARCHE), le voyant s'allumera automatiquement.

Réinitialisation

Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE".

Appuyez sur la touche ▲ pour réinitialiser immédiatement.

Si cette mesure n'améliore pas la qualité de l'image à l'écran, rétablissez les règles d'usine par défaut. Si nécessaire, exécutez une nouvelle fois la fonction de balance des blancs. Cette fonction sera activée uniquement si le signal d'entrée est un signal analogique.

L'écran d'OSD manifestera lorsque vous touchez le bouton de smart à base-droite du moniteur.

Menu principal	Sous-menu	Description
MODE CINÉMA	MODE CINÉMA	Il focalise mieux à la figure dynamique dans l'espace sélectionné. *C'est seulement avec un PC installé de ForteManager qu'on peut utiliser cette fonction.
LUMINOSITÉ AUTOM. •OFF	LUMINOSITÉ AUTOM.	Lors d'en marche, il contrôle automatiquement la luminance d'écran de s'adapter le mistrux à l'environnement du travail de tour, en fournissant la meilleure condition de vue et la convenance aux utilisateurs. Lors de femeture, cette fonction ne travaille pas.
COMMANDE TEMPOREL •OFF	COMMANDE TEMPOREL	Rappeler l'utilisateur le temps de marche en montrant OSD d'alarme et en étinçelant LED de pouvoir. Sélection: OFF/1 HOUR/2 HOUR
SENSEUR DIRECT •ON	SENSEUR DIRECT	Lors de détecter les mains de l'utilisateur avant la touche, cette fonction étincelle LED de bouton pour la touche convenable.
SMART •USAGE	SMART	De régler LUMINOSITÉ AUTOM., COMMANDE TEMPOREL, SENSEUR DIRECT. Lors de mise en marche, il ouvert LUMINOSITÉ AUTOM., SENSEUR DIRECT et met COMMANDE TEMPOREL en 1 HR. Lors de sélectionner la fermeture, il les tous femmes. Lors de régler directement LUMINOSITÉ AUTOM., COMMANDE TEMPOREL, SENSEUR DIRECT, ce programme est modifié en USAGE automatiquement.

L'écran d'OSD manifestera lorsque vous touchez le bouton de FUn à base-droite du moniteur.

Entrée DSUB/DVI

Entree HDMI

Description

EZ ZOOMING

La fonction de zoom étendu EZ diminue la résolution de l'écran par paliers. Il suffit d'appuyer une fois sur le bouton pour diminuer la résolution d'un cran, et d'appuyer une nouvelle fois pour revenir à la résolution définie dans les réglages d'origine.

*Cette fonction peut uniquement être utilisée si hauteManager est installé sur le PC.

*FortManager n'est pas supporté en mode HDMI.

Pour régler la taille de l'image sur l'écran.

LARGE

4:3

• WIDE (LARGEUR): passer en mode grand écran en fonction du signal d'image en entrée.
• 4:3: change le rapport hauteur/largeur du signal d'image en entrée en 4:3.

Description

PHOTO EFFECT

Permet de sélectionner la couleur de l'écran.

La fonction PHOTO EFFECT est désactivée.

Cette option ajoute un effet à l'écran pour rendre les images sombres et précises plus lumineuses et floues.

Cette option change la couleur de l'écran dans les tons sépia. Le ton sépia a une dominante de couleur marron.

Cette option change la couleur de l'écran en noir et blanc. L'image utilise uniquement les couleurs blanc, noir et gris.

NORMAL

GAUSSIAN BLUR

SEPIA

MONOCHROME

*La caractéristique de l'effet de photo ne fonctionne pas peut-être dans l'entrée de HDMI. (Effet de photo sous la formule DSUB)

VOLUME

Ajuster le volume de l'écouteur. (seulement pour l'entrée de HDMI)

L'écran d'OSD manifestera lorsque vous touchez le bouton de f -ENGINE à base-droite du moniteur.

Description

Sélectionnez cette option lorsque vous regardez une vente ou un film.

Entrée dsub/dvi

Sélectionnez cette option lorsque vous travaillez sur un document (Word, etc.).

Entrée HDMI

Sélectionnez cette option lorsque vous jouez à un jeu.

Entrée dsub/dvi

Sélectionnez cette option lorsque vous pouvez utiliser le produit dans l'environnement d'utilisation le plus général.

Lorsque f-ENGINE est fermé, alors c'est la mode normale.

Entrée HDMI

Sélectionnez cette option lorsque vous voulez utiliser la vidéo standard d'origine.

• Dans le mode Général (Standard), l'option f-ENGINE est désactivée.

Description

Entrée DSUB/DVI

Ce mode est utilisé pour les démonstrations en magasin. L'écran sera divisé en deux de manière à montrer le mode standard à gauche et le mode vidéo à droite, afin que les consommateurs puissent voir la différence lorsque le mode vidéo est appliqué.

Entree HDMI

Sélectionnez cette option lorsque vous regardez des événements sportifs.

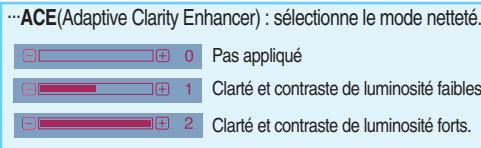

Vous pouvez régler ACE et RCM artificiellement. (DSUB/DVI uniquement), la TEINTE ou la SATURATION (entrée HDMI uniquement).

Vous pouvez sauvegarder et restaurer vos paramètres, même quand vous utilisez un réglage correspondant à un environnement différent.

Entree HDMI

• RCM(Real Color Management) : Sélectionnez le mode couleur.

... HUE: réglez la teinte de l'écran. SATURATION : réglez la saturation de l'écran.

Avant de demander une intervention, vérifiez les points suivants.

Absence d'image
● Le cordon d'alimentation du monitateur est-il branché?	● Vérifiez le branchement du cordon d'alimentation à la prise secteur.
● La diode témoin d'alimentation est-elle allumée?	● Appuyez sur le bouton de mise sous tension.
● Est-ce que l'indicateur d'alimentation clignote?	● Si le monitueur est en mode d'économie d'énergie, rougez la souris ou appuyez sur une touche du clavier. L'image doit alors réapparaître. ● Allumez le PC.
● L'écran affiche-t-il le message "COUPURE"?	● Ce message apparait lorsque le signal du PC (émis par la carte video) est déphasé par rapport à la fréquence horizontale ou verticale du monitueur. Reportez-vous à la section 'Spécifications' du manuel pour reconfigurer le monitueur.
● L'écran affiche-t-il le message "VERIF SIGNAL"?	● Ce message apparait lorsque le cable video reliant votre PC au monitueur est débranché. Vérifiez le cable et essayez à nouveau.

L'écran affiche-t-il le message "OSD VERROUILLAGE"?
● Le message "OSD VERROUILLAGE" s'affiche-t-il lorsque vous appuyez sur le bouton MENU ?	● Vous pouvez protégger les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadventure. Vous pouvez déverrouiller les commandes du menu à l'écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DéVERROUILLAGE" devrait apparaitre.

L'image ne s'affiche pas correctement

L'image est mal positionnée - Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, réglez la position de l'image à l'aide des icônes H Position (position horizontally) et V Position (position verticale) dans le menu OSD. - Des barres ou des bandes verticales apparaissent en arrêté-plan. - Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône HORLOGE dans le menu OSD pour résoudre le problème. - Un bruit numérique horizontal est visible, ou les caractères ne sont pas clairs. - Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône PHASE dans le menu OSD pour résoudre le problème. - Dans Panneau de configuration Affichage Paramètres, CHOISISEZ LA RÉSOLUTION d'écran conseillée ou réglez l'image de façon appropriée. Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur.

Important

• Dans Panneau de configuration → Affichage → Paramètres, vérifie si la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la carte vidéo sur la résolution recommendée.
• Si la résolution recommandée (la résolution optimale) n'est pas sélectionnée, les caractères peuvent apparaître flous, et l'écran peut être obscurci, tronqué ou partial. La méthode de configuration peut différer selon l'ordinateur et le système d'exploitation utilisé, et la résolution mentionnée ci-dessus peut ne pas être prise en charge par la carte vidéo. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo.

L' image ne s'affiche pas correctement
● Il n'y a qu'une seule couleur à l'écran ou les couleurs ne sont pas normales.	● Vérifiez la connexion du cable de signal. Utilisez un tournevis pour le serrer si nécessaire. ● Assurez-vous que la carte video est correctement installée dans son emplacement. ● Paramétrrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur dans Panneau de configuration – Paramètres.
● L'écran clignote.	● Vérifiez si l'écran est en mode entrelacé. Si tel est le cas, passez à la résolution recommangée.

Avez-vous installé le pilote d'affichage ?
● Avez-vous installé le pilote d'affichage ?	● Assurez-vous d'installer les pilotes d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lge.com.
● L'écran affiche-t-il le message "Moniteur non reconnu, moniteur Plug&Play (VESA DDC)" trouvé ?	● Vérifie que la carte video的前提 en charge la fonction Plug&Play.

Écran	Écran plat LCD TFT à matrice active de 21,5 pouces (54,6 cm) Traitement anti-éblouissement Diagonale visible : 54,6 cm Pas de masque 0,248*0,248 mm
Entrée sync	Fréquence horiz.	30 -83 kHz (automatique)
	Fréquence vertic.	Analogue,Numérique: 56 - 75 Hz (automatique) HDMI: 56 - 61 Hz (automatique)
	Forme	TTL séparé, positif/négatif SOG (Synchro. sur le vert) Numérique (HDCP)
Entrée vidéo	Entrée signa	Connecteur D-Sub à 15 broches Connecteur DVI - D (numérique) Connecteur HDMI à 19 broches
	Forme	Analogue (0,7 Vp-p/75 ohm), Numérique, HDMI
Résolution	Maxi	Analogue : VESA 1920 x 1080 @60 Hz Numérique : VESA 1920 x 1080 @60 Hz
	Recommendée	VESA 1920 x 1080 @ 60 Hz
Plug & Play	DDC 2B (Numérique, HDMI), DDC 2AB (Analogue)
Consommation	Mode activé : 40W(Typique) Mode veille ≤ 1 W Mode arrêt ≤ 1 W
Dimensions et poids (avec socle)	Socle inclus		Socle non inclus
	Largeur 52,25 cm / 20,57 pouces Hauteur 39,63 cm / 15,60 pouces Profondeur 19,80 cm / 7,79 pouces		52,25 cm / 20,57 pouces 33,66 cm / 13,25 pouces 6,05 cm / 2,38 pouces
	Net 4,0 kg (8,82 livres)
Inclinaison	Inclinaison du socle -5° ~ 15°
Alimentation	CA 100-240 V ~ 50/60 Hz 1,0 A
Environnement	Conditions de fonctionnement Température 10°C à 35°C Humidité 10 % à 80% sans condensation
	Conditions de stockage Température -20°C à 60°C Humidité 5 % à 90% sans condensation
Socle pivotant	Fixe ( ), mobile ( O )
Cordon d'alimentation	Type de la prise femelle de mur

Remarque

• Les informations du présent document sont passibles de modification sans préavis.

Écran	Écran plat LCD TFT à matrice active de 23 pouces (58,4 cm) Traitement anti-éblouissement Diagonale visible : 58,4 cm Pas de masque 0,266*0,266 mm
Entrée sync	Fréquence horiz.	30 -83 kHz (automatique)
	Fréquence vertic.	Analogue,Numérique: 56 - 75 Hz (automatique) HDMI: 56 - 61 Hz (automatique)
	Forme	TTL séparé, positif/négatif SOG (Synchro. sur le vert) Numérique (HDCP)
Entrée vidéo	Entrée signa	Connecteur D-Sub à 15 broches Connecteur DVI - D (numérique) Connecteur HDMI à 19 broches
	Forme	Analogue (0,7 Vp-p/75 ohm), Numérique, HDMI
Résolution	Maxi	Analogue : VESA 1920 x 1080 @60 Hz Numérique : VESA 1920 x 1080 @60 Hz
	Recommendée	VESA 1920 x 1080 @ 60 Hz
Plug & Play	DDC 2B (Numérique, HDMI), DDC 2AB (Analogue)
Consommation	Mode activé : 42 W(Typique) Mode veille ≤ 1 W Mode arrêt ≤ 1 W
Dimensions et poids (avec socle)	Socle inclus		Socle non inclus
	Largeur 55,85 cm / 21,98 pouces Hauteur 41,75 cm / 16,43 pouces Profondeur 19,80 cm / 7,79 pouces		55,85 cm / 21,98 pouces 36,30 cm / 14,29 pouces 7,53 cm / 2,96 pouces
	Net 4,5 kg (9,92 livres)
Inclinaison	Inclinaison du socle -5° ~ 15°
Alimentation	CA 100-240 V ~ 50/60 Hz 1,0 A
Environnement	Conditions de fonctionnement Température 10°C à 35°C Humidité 10 % à 80% sans condensation
	Conditions de stockage Température -20°C à 60°C Humidité 5 % à 90% sans condensation
Socle pivotant	Fixe ( ), mobile ( O )
Cordon d'alimentation	Type de la prise femelle de mur

Remarque

• Les informations du présent document sont passibles de modification sans préavis.

Modes prédéfinis (résolution)

Temps de réponse DSUB/DVI

	Modes prédéfinis (résolution)	Fréquence horiz. (kHz)	Fréquence vertic. (Hz)
1	720 x 400	31,468	70
2	640 x 480	31,469	60
3	640 x 480	37,500	75
4	800 x 600	37,879	60
5	800 x 600	46,875	75
6	1024 x 768	48,363	60
7	1024 x 768	60,123	75
8	1152 x 864	67,500	75
9	1280 x 1024	63,981	60
10	1280 x 1024	79,976	75
11	1680 x 1050	65,290	60
*12	1920 x 1080	67,500	60

• Mode Recommandé

Temps de réponse HDMI

	Modes prédéfinis (résolution)	Fréquence horiz. (kHz)	Fréquence vertic. (Hz)
1	480P	31,50	60
2	576P	31,25	50
3	720P	37,50	50
4	720P	45,00	60
5	1080i	28,12	50
6	1080i	33,75	60
7	1080P	56,25	50
8	1080P	67,50	60

Voyant

MODE	Couleur LED
Mode activé	rouge
Mode veille	étinceler
Mode arrêt	Arrêt
