FOIRE AUX QUESTIONS - W2234S-SN LG

Comment résoudre le problème d'affichage noir sur l'écran LG W2234S-SN ?

Vérifiez que l'écran est bien allumé et que le câble d'alimentation est correctement branché. Assurez-vous également que le câble vidéo est bien connecté à votre ordinateur. Si le problème persiste, essayez de brancher l'écran sur un autre ordinateur.

Pourquoi l'écran LG W2234S-SN clignote-t-il ?

Le clignotement peut être causé par un câble vidéo défectueux ou mal connecté. Vérifiez les connexions et remplacez le câble si nécessaire. Assurez-vous également que les paramètres de fréquence de rafraîchissement de votre ordinateur sont compatibles avec l'écran.

Comment régler la luminosité de l'écran LG W2234S-SN ?

Utilisez les boutons de réglage situés sur le panneau avant de l'écran. Appuyez sur le bouton 'Menu' puis naviguez jusqu'aux options de luminosité pour ajuster le niveau selon vos préférences.

Que faire si l'écran LG W2234S-SN ne détecte pas le signal ?

Vérifiez que l'écran est bien sélectionné comme source d'entrée. Utilisez le bouton 'Input' pour changer de source. Si l'écran ne détecte toujours pas le signal, vérifiez les connexions du câble vidéo et essayez un autre port sur votre ordinateur.

Comment nettoyer l'écran LG W2234S-SN sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant spécifique pour écrans. Évitez d'utiliser des produits chimiques agressifs ou des serviettes en papier qui pourraient rayer la surface.

Comment ajuster la résolution de l'écran LG W2234S-SN ?

Accédez aux paramètres d'affichage de votre système d'exploitation. Sélectionnez l'écran LG W2234S-SN et ajustez la résolution dans les options disponibles, en vous assurant de choisir celle qui est recommandée pour un affichage optimal.

Que faire si l'écran LG W2234S-SN émet des bruits étranges ?

Les bruits peuvent provenir des composants internes de l'écran. Éteignez l'écran et débranchez-le. Si le bruit persiste après le redémarrage, contactez le service après-vente pour une évaluation.

MODE D'EMPLOI W2234S-SN LG

Veuillez lore attentivement les Précautions importantes avant d'utiliser cet apparéil.

Conserve ce manuel (CD) à portée de main pour pouvoir le consulter facilement.

Reportez-vous à l'étiquette du produit et transmettez l'information portée sur cette étiquette à votre distributeur chaque fois que vous faite appel au service après-vente.

Cet apparéil est concu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections générées dans ce moniteur, voirlez à observer les règes d'installation, d'utilisation et d'entretien énonçées ci-dessous.

Sécurité générale

Utilisez uniquement le cordon d'alimentation fourni avec l'appareil. Si vous deviez néanmoins en utiliser un autre, assurez-vous qu'il est conforme aux normes du pays. Si le cordon d'alimentation présente un défaut, veuillez contacter le fabricant ou le service de réparation/agree le plus proche afin de vous procurer un cordon fonctionnel.

Le cordon d'alimentation constitue le dispositif principal de déconnexion. Assurez-vous que la prise électrique reste facilement accessible après l'installation.

Ne faites fonctionner le moniter qu'a partir d'une des sources d'alimentation électrique spécifiées dans ce manuel ou affichées sur le moniter. Si vous n'étés pas certain du type d'installation et d'alimentation électrique dont votre local est équipé, consultez votre distributeur.

La surcharge en courant alternatif des prises, fiches et cables de raccordement est dangereuse. Il en va de même pour les cordons d'alimentation endommages et les prises/fiches électriques cassées. Toutes ces conditions peuvent cause des chocs électriques et des incendies. Pour tout remplacement de ces matériels, faites appel à un technicien de maintenance.

N'ouvrez pas le moniteur.

Il ne contientaucun élément qui puisse faire l'objet d'une intervention de l'utilisateur.
Il recèle des hautes tensions dangereuses, même lorsque l'alimentation est coupée.
S'il ne fonctionne pas correctement,contactez le distributeur.

Pour éviter les risques de blessure physique :

• Ne placez pas le moniteur sur un plan incliné, à moins de l'y fixer solidement.
  Utilisé uniquement les supports recommendés par le fabricant.
• Ne faite pas tomber d'objet sur le produit. Ne le soumettez pas à des chocs. Préserve l'écran des projectiles de toute sorte. Vous pourriez non seulement être blessé, mais également provoquer une panne ou endommager l'écran.

Pour éviter les risques d'incendie ou de sinistre :

• Éteignez toujours le moniteur lorsque vous quitterz la piece pour un temps prolongé. Ne le laissez jamais allumé lorsque vous sortez de chez vous.
• Veillez à ce que les enfants ne fasse pas tomber le moniteur ou n'insérént d'objets dans les ouvertures du boitier. Certains composants internes renferment des tensions électriques dangereuses.
  N'ajoutez pas d'accessoires non prevus pour le moniteur.
• Si vous devez laisser l'écran hors surveillance pour une période de temps prolongée, débranchez-le de la prise murale.
• En cas d'orage, ne touche jamais ni le cable d'alimentation ni le cable de signal car cela peut être très dangereux. Ceci peut provoquer un choc électrique.

Installation

Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon.

N'utilisez par le moniteur en milieu humide, par exemple a cote d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou pres d'une piscine.

Les moniteurs disposent d'orifices de ventilation destinés à evacuer la chaleur généraee par leur fonctionnement. Si ces orifices sont obturés, cette chaleur peut nuire au fonctionnement du moniteur et causer un incendie. Vous ne devez donc JAMAIS :

• Placer le monitateur sur un lit, un divan, un tapis : les évets placés sous le monitueur doivent rester libres
• Encastrer le moniteur dans un espace clos, à moins qu'une ventilation adaptée soit installée
  Couvrir les orifices de ventilation avec des vêtements ou autres tissus.
  Placer le moniteur à proximé d'un radiateur ou d'une source de chaleur.

Ne jamais frotter ou gratter l'écran LCD à matrice active avec un objet dur. Vous risque de rayer ou d'endommager définitivement l'écran.

N'appuyez jamais sur l'écran LCD longtemps avec le doigt, car cela peut creer des images rémanentes.

L'écran peut composer des pixels défaillants. Ilis apparaissent sous la forme de tâches rouges, vertes ou bleues. Cependant, ces pixels n'ont aucune influence sur les performances de l'écran.

Si possible, utilisez les résolutions recommendées pour obtenir une qualité d'image optimale. Lorsque vous utilisez une résolution différente de celles recommandées, les images affichées peuvent etre de mauvaise qualite. Cette caractéristique est due a la technologie LCD.

Laisser une image fixe sur l'écran pour une longue période peut endommager l'écran et entrainer une brûlle d'image. Assurez-vous d'utiliser l'économiseur d'écran sur le moniteur. Ce phénomène est égalementprésent sur les produits des autres fabricants, et n'est pas couvert par la garantie.

Veillez à ne pas heurter ni rayer la façade et les côtes de l'écran avec des objets métalliques. Cela pourrait endommager l'écran.

Nettoyage

• Debranchez le moniteur avant de nettoyer l'écran.
• Utilisez un linge légèrement humide. N'utilisez par d'aerosol directement sur l'écran : le produit risque de couler dans l'écran et de provoquer un choc électrique.

Réemballage

• Conserve le carton et le matériel d'emballage. Ils représentent le moyen de transport idéal de l'appareil. En cas de déménagement ou d'expédition, réutilisez l'emballage d'origine.

Mise en décharge sure

La lampe fluorescente utilisé dans ce produit contient une petite quantité de mercure
Ne jetez pas cet apparéil avec le reste de vos déchets menagers.
L'élimination de ce produit doit s'effectuer conformément aux réglementations en viqueur dans votre pays.

• Avant de mesure en service le moniteur, assurez-vous qu'il est eteint, et que le l'ordinateur et les autres peripheriques sont etalement eteints.

Installation du socle

1. Placez le moniteur écran vers le bas sur un linge doux.

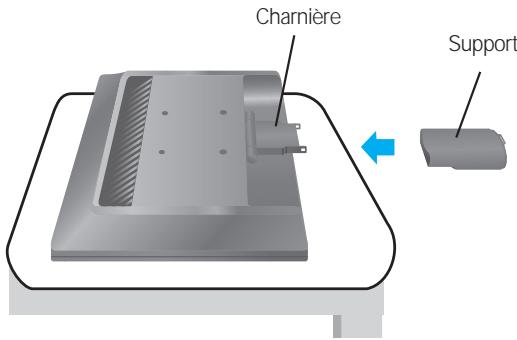

2. Verifiez la direction du Support et rattachez-le à la Charnière comme sur l'image.

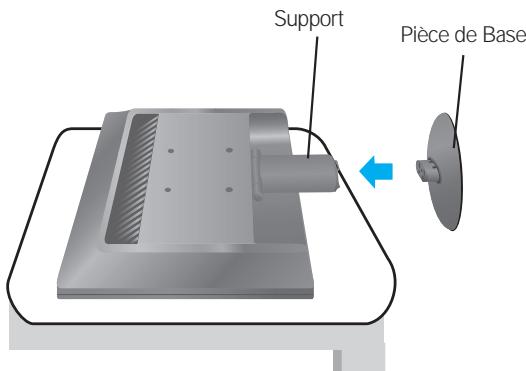

1. Vérifiez la direction de la Pièce de Base et rattachez-la au Support.
2. Une fois l'assemblage du socle terminé, relevez le moniteur délicatement et tournez-le face à vous.

Important

• Cette illustration présente un modele de connexion generale. Voitre moniteur peut etre different de celui presente ici.
• Ne transportez pas le moniteur en le maintainant la tête en bas par le socle. Il risque de tomber et de s'endommager, ou bien de vous blesser le pied.

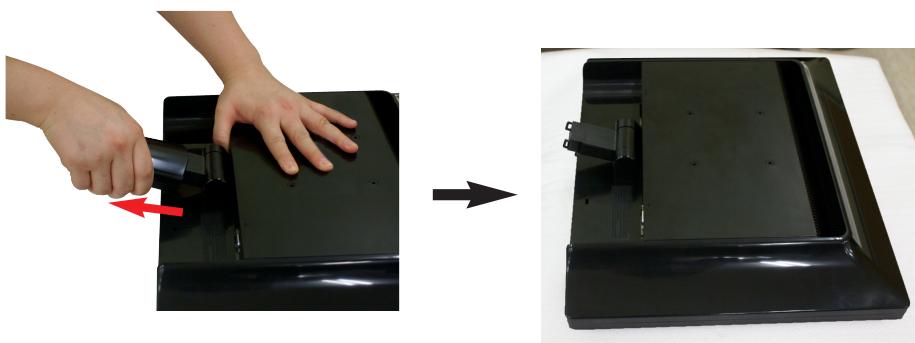

Démontez le socle

1. Placez un coussin ou un chiffon mouillé sur une surface plate.

1. Placez l'anterior du moniteur vers le bas sur le coussin ou le chiffon mouillé.

Assemblage de Base

Piece Principale

1. Soutenez la Pièce Principale avec une main et l'Assemblage de Base avec l'autre comme sur l'image, et relevez doucement l'Assemblage de Base.

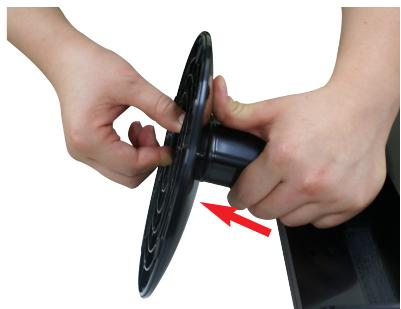

1. En poussant la clenché dedans, prenez la base du socle du socle du corps.

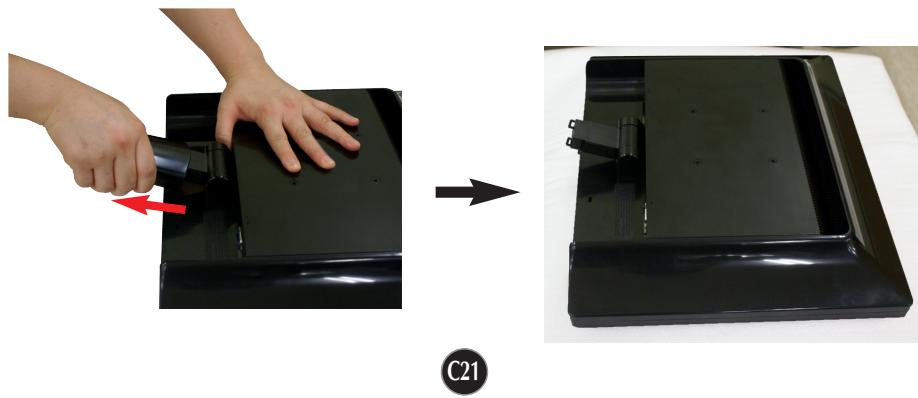

1. Tirez légèrement sur le corps du socle pour le séparer de la charnière.

• Avant demettre en service le moniteur,assurez-vous qu'il est eteint,et que le l'ordinateur et les autres peripériques sont également eteints.

Positionnement de votre écran

1. Ajustez la position de l'écran selon vos préférences pour une utilisation optimale.

Inclinaison du socle: -5^ 20^

Ergonomie

Il est recommendé d'incliner le moniteur vers l'avant d'un angle qui ne doit pas excéder 5 degrés afin de garder une position ergonomique etcomfortable.

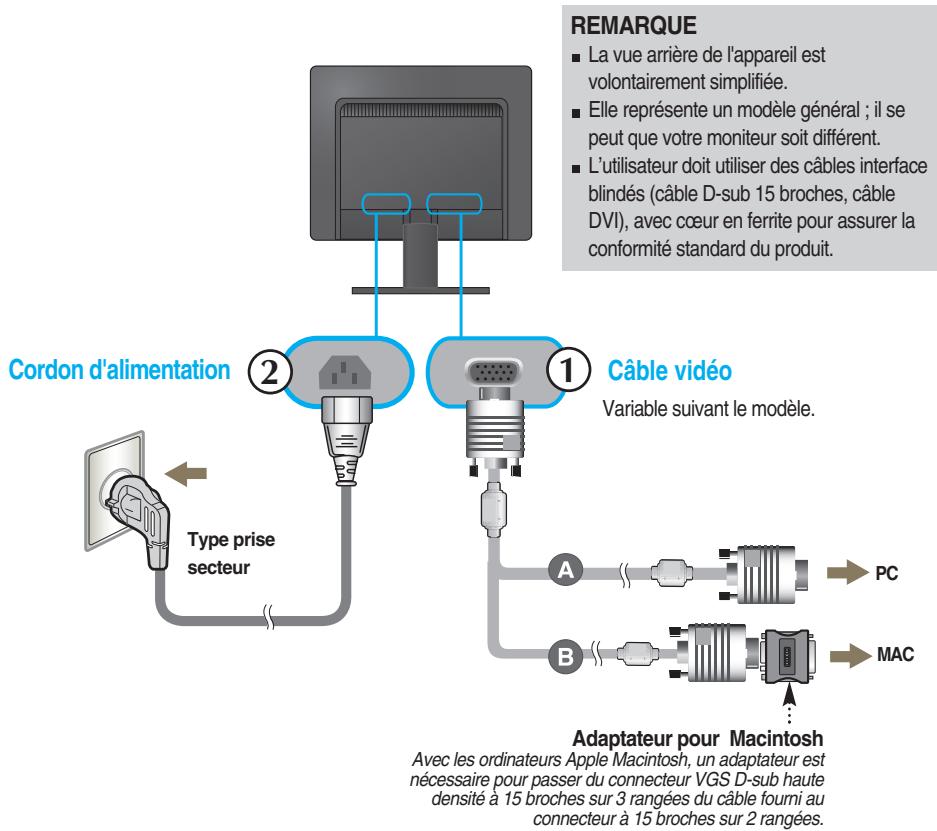

Connexion à l'ordinateur

1. Assurez-vous d'etreindre l'ordinaireur et le produit.

Connectez le cable du signal ① et le cordon d'alimentation ② correctement, resserrez ensuite la vis du cable signal.

Connectez le cable Dsub (PC)
B Connectez le cable Dsub (Mac)

1. Appuyez sur le bouton @figurant sur le panneau avant pour allumer l'alimentation. Lorsque l'alimentation du moniteur est allumée, la fonction 'Self Image Setting Function' ('Réglage automatique de l'image') est automatiquement executée.

REGLAGE AUTOMATIQUE DE LA RESOLUTION

REMARQUE

'Self Image Setting Function' ('Réglage automatique de l'image'): Cette fonction fournit à l'utilisateur des réglages d'écran optaux. Lorsque l'utilisateur connecte le moniter pour la première fois, cette fonction régle automatique l'écran aux réglages optaux sur des signaux d'entree individuels.

Fonction 'AUTO/SET': Lorsque vous rencontres des problèmes, comme une image trouble, des lettres troubles, du scintillage ou une image déformée lors de l'utilisation du dispositif ou après avoir changé la résolution de l'écran, appuyez sur le bouton de réglage automatique AUTO/SET pour améliorer la résolution.

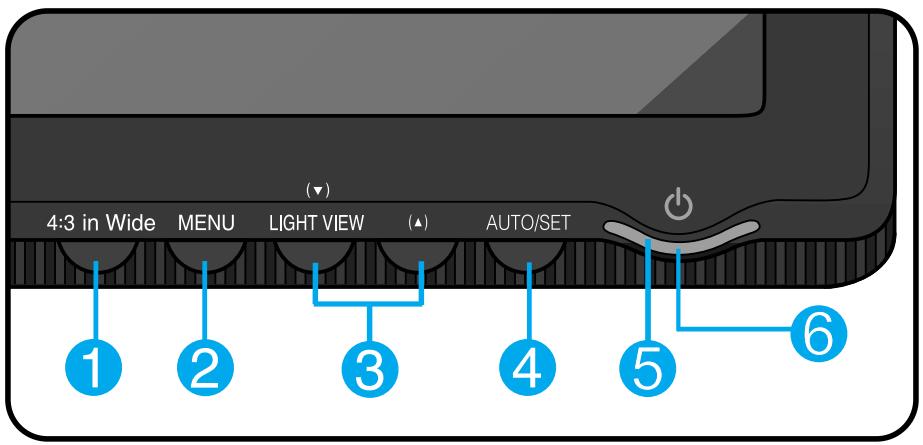

Commandes du panneau

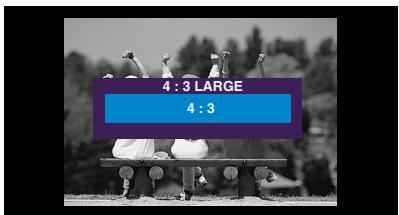

Bouton 4:3 in

Wide(4:3)

LARGE)

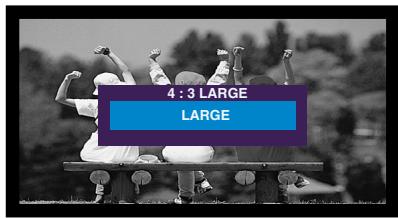

Cette touche vous permet de régler la largeur de l'écran que vous Voyez.

LARGE: Passe en mode grand écran en fonction du signal d'image en entrée.
- 4:3: Change le rapport hauteur/largeur du signal d'image en entrée en 4:3.

Mode LARGE

Mode d'affichage 4 :3

Bouton MENU

Ce bouton permet de faire apparaitre et disparaitre l'affichage du menu à l'écran.

OSD VERROUILAGE/DEVERROUILAGEE

Cette fonction vous permet de verrouiller les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Appuyez sur la bouton MENU et maintenez-la enfoncée pendant plusieurs secondes. Le message "OSD VERROUILAGE" devrait apparaitre.

Vous pouze déverrouiller les commandes du menu à l'écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DEVERROUILLAGEE" devrait apparaitre.

Boutons ▲▼

Utilisez ces boutons pour sélectionner ou régler des fonctions sur l'écran OSD.

TouchedirecteLightView

JOUR
Cette option vous permet de désirer le réglage de l'image le plus approprié à l'environnement (luminosité ambiente, type d'image, etc.).

JOUR:forte luminosite ambiente
- NUIT:faible luminosité ambiente
- TEXTE : pour l'affichage de textes (traitement de texte, etc.)
- FILM : pour les images animées (video ou cinema)
- PHOTO : pour les images fixes ou les dessins
NORMAL: ce sont des conditions normales de fonctionnement.

Bouton AUTO/SET

Ce bouton permet de saisir et de valider les valeurs choisies dans le menu affché.

RéGLAGE AUTOMATIQUE D'IMAGENT

Lorsque vous reglez le moniteur, appuyez sur le bouton AUTO/SET pour entrer dans le menu à l'écran.

Cette option permet de régler automatiquement l'affichage suivant la résolution en cours.

REGLAGE AUTOMATIQUE

DE L'IMAGE

Le meilleur mode d'écran est

-W1934S : 1440 x 900

-W2234S:1680x1050

Bouton d'alimentati

Ce bouton permet d'allumer et d'eteindre le moniteur.

Témoin d'alimentation

Cette diode luminescente est bleu lorsque le moniteur est en mode de fonctionnement normal (Mode activé).

Si l'écran est en mode Sommeil (economie d'énergie), cette couleur de tepoin change sur amber.

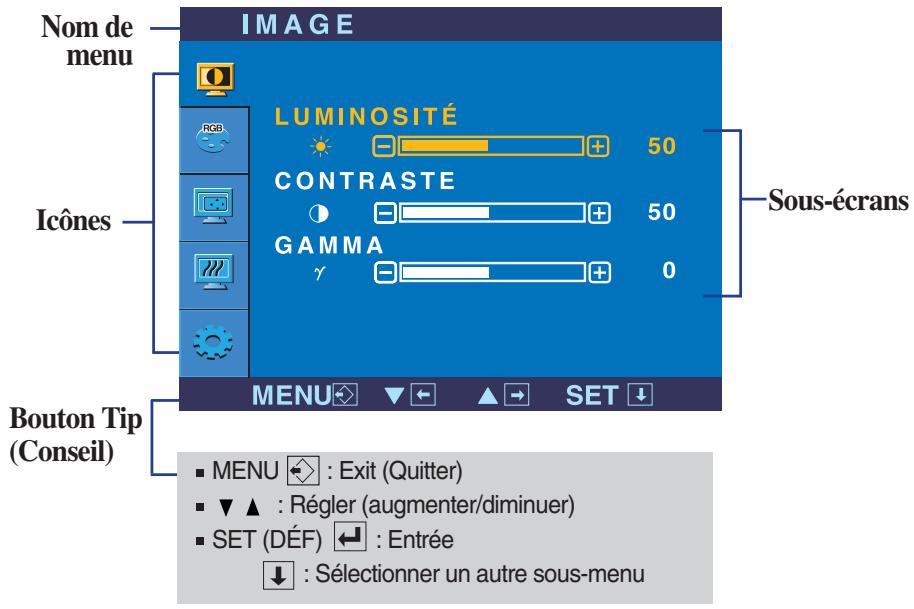

Réglage de l'affichage

Grâce au système de menu à l'écran OSD, vous pouvez en quelques instant s'regler la taille de l'image, sa position, ainsi que d'autres paramétres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD.

REMARQUE

• Avant de procéder au réglage de l'image, laissez le monitér se stabiliser pendant une trentaine de minutes.

Pour effectuer des réglages dans l'OSD, procédez comme suit :

MENU ▲▼→ AUTO/SET → ▲▼→ MENU

1 Appuyez sur le bouton MENU. Le menu principal de l'OSD apparait.
2 Pour acceder aux commandes, utilisez les boutons ou . Lorsque l'icone de votrechioix apparait en surbrillance, appuyez sur le bouton AUTO/SET.
3 Utilisez les boutons / pour régler l'image au niveau souhaïte. Utilisez le bouton AUTO/SET pour sélectionner d'autres éléments de sous-menu.
4 Appuyez une fois sur le bouton MENU pour revenir au menu principal afin de selectionner une autre fonction. Appuyez deux fois sur le bouton MENU pour sortir de l'écran OSD.

Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD.

Menu principal	Sous-menu			Référence
IMAGE	LUMINOSITÉ		●	Réglage de la luminosité et du contraste de l'image
	CONTRASTE		●
	GAMMA		●
COULEUR	PRÉDÉF	sRGB	●	Personnalisation de la couleur de l'écran
		6500K	●
		9300K	●
	ROUGE		●
	VERT		●
	BLEU		●
POSITION	HORIZONTALE		●	Réglage de la position de l'écran
	VERTICALE		●
CHEMINEMENT	HORLOGE		●	Optimisation de la clarté et de la stabilité, la nettement de l'image
	PHASE		●
	NETTETÉ		●
INSTALLATION	LANGUE		●	Personnalisation du statut de l'écran en fonction de l'environnement de l'utilisateur
	OSD	HORIZONTALE	●
	POSITION	VERTICALE	●
	BALANCE DES BLANCS		●
	VOYANT D'ALIMENTATION		●
	RÉINITIALISATION		●
: Adjustable

REMARQUE

L'ordre des icones est différent suivant le modele (C10~C14).

Maintenant que vous connaissiez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) Presents dans le menu OSD.

Appuyez sur le bouton MENU et le menu principal du menu OSD apparait.

REMARQUE

• Les langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel.

Menu principal

Sous-menu

Description

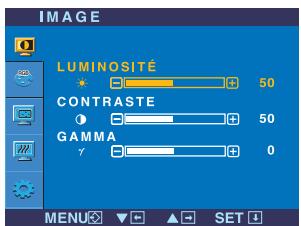

LUMINOSITÉ

CONTRASTE

GAMMA

Réglage de la luminosité de l'écran..

Réglage du contraste de l'écran.

Définition d'une valeur gamma personnalisée. -50/0/50

Sur le moniteur, une valeur gamma élevée donne une image blanchâtre et une valeur gamma faible donne une image à contraste élevé.

• MENU: Exit (Quitter)
  :Diminuer
  Augmenter
• SET (DEF): Sélectionner un autre sous-menu

COULEUR

PRÉDÉF

Sélection de la couleur de votre choix.

• sRGB: Réglez la couleur de l'écran afin que celle-ci réponde à la norme de couleur standard sRGB.
• 6500K: Blanc tirant sur le rouge.
• 9300K: Blanc tirant sur le bleu.

ROUGE

VERT

BLEU

Définissez vos propres niveaux de couleur rouge.

Définissez vos propres niveaux de couleur verte.

Définissez vos propres niveaux de couleur bleue.

• MENU: Exit (Quitter)
  :Diminuer
  : Augmenter
• SET (DEF): SéLECTIONNER un autre sous-menu

Menu principal

Sous-menu

Description

POSITION

HORIZONTALE

Positionnement de l'imagé de droite à gauche.

VERTICALE

Positionnement de l'image de haut en bas.

• MENU: Exit (Quitter)
  :Diminuer
  Augmenter
• SET (DÉF): Sélectionner un autre sous-menù

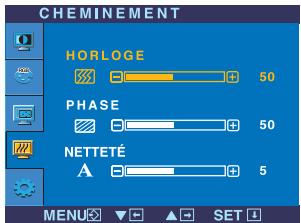

CHEMINEMENT

HORLOGE

Réduction des barres ou bandes verticales visible à l'arrière-plan.

Laaille horizontally de l'écran est également modifiée.

PHASE

Réglage de la nettete de l'écran.
Cet élément permet de supprimer tout bruit numérique vertical ainsi que d'améliorer la nettete des caractères.

• MENU: Exit (Quitter)
  :Diminuer
  Augmenter
• SET (DEF): Sélectionner un autre sous-menue

NETTETÉ

Réglez la nettedé de l'écran.

Menu principal

Sous-menu

Description

INSTALLATION

• MENU: Exit (Quitter)
• Régler
  Regler
  SET (DEF) : Sélectionner un autre sous-menu

LANGUE

Choix de la langue d'affichage des noms des commandes.

POSITION OSD

Réglage de la position de l'OSD à l'écran.

BALANCE DES BLANCS

Si la sortie de la carte video diverge des specifications requises, le niveau des couleurs peut etre degeneré en raison d'une distorsion du signal video.À l'aide de cette fonction, le niveau du signal est regle pour adapter le niveau de sortie standard de la carte video afin de fournir l'image optimale.

Activez cette fonction lorsque les couleurs blanc et noir sont presentses sur l'écran.

VOYANT D'ALIMENTA ITON

Utiliser cette fonction pour régler le voyant d'alimentation, à l'avant du moniteur, sur ON (MARCHE) ou OFF (ARRÉT).

Si vous sélectionnez OFF (Arrêt), l'écran s'eteindra. Si, à tout moment, il est régle sur ON (MARCHE), le voyant s'allumera automatiquement.

RéINITIALISATION

Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE". Appuyez sur la touche ↓ pour réinitialiser immédiatement.

Si cette mesure n'améliore pas la qualité de l'image à l'écran, rétablissez les régliages d'usine par défaut. Si nécessaire, executez une nouvelle fois la fonction de balance des blancs. Cette fonction sera activée uniquement si le signal d'entrée est un signal analogique.

Avant de demander une intervention, vérifiez les points suivants.

Absence d'image
● Le cordon d'alimentation du moniteur est-il branché?	● Vérifiez le branchement du cordon d'alimentation à la prise secteur.
● L'appareil est-il sous tension et levoyant est-il bleu ou vert ?	● Réglez la luminosité et le contraste.
● La diode tímein d'alimentation est-elle orange ?	● Si le moniteur est en mode d'économie d'énergie, rougez la souris ou appuyez sur une touche du clavier. L'image doit alors réapparaître. ● Allumez le PC.
● L'écran affiche-t-il le message "COUPURE"?	● Ce message apparait lorsque le signal du PC (émis par la carte video) est déphasé par rapport à la fréquence horizontal ou vertical du moniteur. Reportez-vous à la section 'Spécifications' du manuel pour reconfigurer le moniteur.
● L'écran affiche-t-il le message "VERIF SIGNAL"?	● Ce message apparait lorsque le cable video reliant votre PC au moniteur est débranché. Vérifiez le cable et essayez à nouveau.

L'écran affiche-t-il le message "OSD VERROUILLAGE"?
● Le message "OSD VERROUILLAGE" s'affiche-t-il lorsque vous appuyez sur le bouton MENU ?	● Vous pouvez protégger les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadventance. Vous pouvez déverrouiller les commandes du menu à l'écran en appuyant sur la bouton MENU pendant plusieurs secondes. Le message "OSD DéVERROUILLAGE" devrait apparaitre.

L'image ne s'affiche pas correctement

L'imagest mal positionnée
- Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon ideale. Si le résultat ne vous convient pas, réglez la position de l'image à l'aide des icones H Position(position horizontally) et V Position (position verticale) dans le menu OSD.
- Des barres ou des bandes verticales apparaissent en arrêté-plan.
- Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon ideale. Si le résultat ne vous convient pas, utilisez l'icone HORLOGE dans le menu OSD pour résoudre le problème.
- Un bruit numérique horizontal est visible, ou les caractères ne sont pas clairs.
- Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon ideale. Si le résultat ne vous convient pas, utilisez l'icone PHASE dans le menu OSD pour résoudre le problème.
- Dans Panneau de configuration Affichage Paramètres,CHOISISEZ LA RÉSULTATION d'écran conseillée ou réglez l'image de façon appropriée. Paramétrrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur.

Important

• Dans Panneau de configuration --> Affichage --> Paramétres, vérifie si la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la carte video sur la résolution recommandaee.
  Pourquoi vaut-il moins que l'écran fonctionne à la résolution la plus élevé? Le rapport hauteur/largeur est de 16:10. Si le format n'est pas identique (par exemple, si vous avez un format 16:9 ou 5:4 ou bien 4:3) vous risquez de rencontres des problèmes (lettres floues, image trouble, image coupé ou inclinée)
• La méthode de configuration peut différer selon l'ordinateur et le système d'exploitation utilisé, et la résolution mentionnée ci-dessus peut ne pas être prise en charge par la carte video. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte video.

L'image ne s'affiche pas correctement
Il n'y a qu'une seule couleur à l'écran ou les couleurs ne sont pas normales.	Vérifiez la connexion du cable de signal. Utilisez un tournevis pour le serrer si nécessaire. Assurez-vous que la carte video est correctement installée dans son emplacement. Paramétrrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur dans Panneau de configuration – Paramètres. Vérifiez si l'écran est en mode entrelacé. Si tel est le cas, passez à la résolution recommangée.
L'écran clignote.

Avez-vous installé le pilote d'affichage ?
● Avez-vous installé le pilote d'affichage ?	● Assurez-vous d'installer les pilotes d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lge.com.
● L'écran affiche-t-il le message "Moniteur non reconnu, moniteur Plug&Play (VESA DDC)" trouvé ?	● Vérifie que la carte video的前提 en charge la fonction Plug&Play.

Écran	Écran plat LCD TFT à matrice active de 19 pouces (48 cm) Traitement anti-éblouissement Diagonale visible : 48 cm Pas de masque 0,285 mm
Entrée sync	Fréquence horiz.	30 - 83 kHz (Automatique)
	Fréquence vertic.	56 - 75 Hz (Automatique)
	Forme	Synchro. Séparée SOG (Synchro. sur le vert)
Entrée vidéo	Entrée signa	Connecteur D-Sub à 15 broches
	Forme	RVB analogue (0,7 Vp-p/75 ohm)
Résolution	Maxi	VESA 1440 x 900@75 Hz
	Recommmandée	VESA 1440 x 900@60 Hz
Plug & Play	DDC 2B
Consommation	Mode activé : 36W(Typique)
	Mode veille ≤ 1 W
	Mode arrêt ≤ 1 W
Dimensions et poids	Socle inclus		Socle non inclus
	Largeur 44,836 cm / 17,65 pouces		44,836 cm / 17,65 pouces
	Hauteur 37,575 cm / 14,79 pouces		29,995 cm / 11,81 pouces
	Profondeur 18,30 cm / 7,20 pouces		6,00 cm / 2,36 pouces
	Poids (hors conditionnement) 3,2 kg (7,05 livres)
Ecart	Penchement -5° ~ 20°
Alimentation	CA 100-240 V ~ 50/60 Hz 0,8 A
Environnement	Conditions de fonctionnement Température 10°C à 35°C Humidité 10 % à 80% sans condensation
	Conditions de stockage Température -20°C à 60°C Humidité 5 % à 90% sans condensation
Socle pivotant	Fixe ( ) , mobile ( O )
Cordon d'alimentation	Prise secteur ou prise PC

REMARQUE

• Les informations duprésent document sont passibles de modification sans préavis.

Écran	Écran plat LCD TFT à matrice active de 22 pouces (55,8 cm) Traitement anti-éblouissement Diagonale visible : 55,8 cm Pas de masque 0,282 mm
Entrée sync	Fréquence horiz.	30 - 83 kHz (Automatique)
	Fréquence vertic.	56 - 75 Hz (Automatique)
	Forme	Synchro. Séparée SOG (Synchro. sur le vert)
Entrée vidéo	Entrée signa	Connecteur D-Sub à 15 broches
	Forme	RVB analogue (0,7 Vp-p/75 ohm)
Résolution	Maxi	VESA 1680 x 1050@60 Hz
	Recommmandée	VESA 1680 x 1050@60 Hz
Plug & Play	DDC 2B
Consommation	Mode activé : 40W(Typique)
	Mode veille ≤ 1 W
	Mode arrêt ≤ 1 W
Dimensions et poids	Socle inclus		Socle non inclus
	Largeur 50,93 cm / 20,15 pouces Hauteur 43,13 cm / 16,98 pouces Profondeur 20,60 cm / 8,11 pouces		50,93 cm / 20,15 pouces 33,86 cm / 13,33 pouces 6,05 cm / 2,38 pouces
	Poids (hors conditionnement) 4,7 kg (10,36 livres)
Ecart	Penchement -5° ~ 20°
Alimentation	CA 100-240 V ~ 50/60 Hz 1,0 A
Environnement	Conditions de fonctionnement Température 10°C à 35°C Humidité 10 % à 80% sans condensation
	Conditions de stockage Température -20°C à 60°C Humidité 5 % à 90% sans condensation
Socle pivotant	Fixe ( ), mobile ( O )
Cordon d'alimentation	Prise secteur ou prise PC

REMARQUE

• Les informations duprésent document sont passibles de modification sans préavis.

Modes prédéfinis (résolution)
W1934S

Modes prédéfinis (résolution)			Fréquence horiz. (kHz)	Fréquence vertic. (Hz)
1	VGA	640 x 350	31,469	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	37,500	75
5	VESA	800 x 600	37,879	60
6	VESA	800 x 600	46,875	75
7	MAC	832 x 624	49,725	75
8	VESA	1024 x 768	48,363	60
9	VESA	1024 x 768	60,123	75
10	MAC	1152 x 870	68,681	75
11	VESA	1152 x 900	61,805	65
12	VESA	1280 x 1024	63,981	60
13	VESA	1280 x 1024	79,976	75
14	VESA	1440 x 900	55,469	60
*15	VESA	1440 x 900	55,935	60
16	VESA	1440 x 900	70,635	75

W2234S

Modes prédéfinis (résolution)			Fréquence horiz. (kHz)	Fréquence vertic. (Hz)
1	VGA	720 x 400	31,468	70
2	VGA	640 x 480	31,469	60
3	VGA	640 x 480	37,500	75
4	VESA	800 x 600	37,879	60
5	VESA	800 x 600	46,875	75
6	VESA	1024 x 768	48,363	60
7	VESA	1024 x 768	60,123	75
8	VESA	1152 x 864	67,500	75
9	VESA	1280 x 1024	63,981	60
10	VESA	1280 x 1024	79,976	75
11	VESA	1680 x 1050	64,674	60
*12	VESA	1680 x 1050	65,290	60

• Mode Recommende

Voyant

MODE	Couleur LED
Mode activé	Bleu
Mode veille	Orange
Mode arrêt	Arrêt

Ce produit répond aux specifications de la plaque de fixation murale ou du dispositif d'échange.

1. Placez un coussin ou un chiffon mouillé sur une surface plate.

1. Placez l'anterior du moniteur vers le bas sur le coussin ou le chiffon mouillé.

Assemblage de Base
Piece Principale

1. Soutenez la Pièce Principale avec une main et l'Assemblage de Base avec l'autre comme sur l'image, et relevez doucement l'Assemblage de Base.

1. En poussant la clenché dedans, prenez la base du socle du socle du corps.

1. Tirez légrement sur le corps du socle pour le séparer de la charnière.

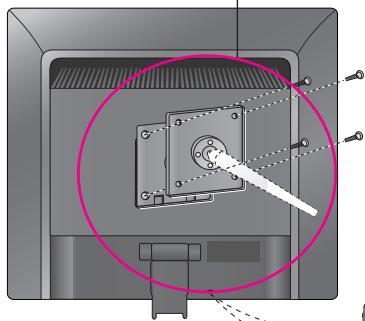

1. Installation de la plaque de fixation murale

Plaque de fixation murale (vendue séparément)

Type de fixation murale ou avec socle adaptable à la plaque de fixation murale.

Pour de plus amples informations, reportez-vous au guide d'installation fourni avec la plaque de fixation murale (vendue séparément).

Fixation de sécurité Kensington

Relié à un cable de blocage vendu séparément dans tout magasin informatique.

Digitally yours

LG
