GR-F218ULJA - Réfrigérateur LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Capacité totale	340 litres
Dimensions approximatives	1780 x 700 x 730 mm
Poids	75 kg
Classe énergétique	A++
Type de froid	Froid ventilé
Fonctions principales	Fonction No Frost, contrôle de la température, éclairage LED
Compartiment congélateur	4 étoiles, capacité de congélation de 12 kg/24h
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique annuelle	300 kWh
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation par un technicien qualifié
Sécurité	Système de verrouillage de porte, protection contre les surcharges électriques
Compatibilités	Compatible avec les accessoires LG, étagères ajustables
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - GR-F218ULJA LG

Pourquoi mon réfrigérateur LG GR-F218ULJA ne refroidit-il pas correctement ?

Vérifiez que la température est bien réglée. Assurez-vous également que les grilles de ventilation ne sont pas obstruées et que le réfrigérateur est de niveau.

Comment puis-je nettoyer les filtres à air de mon réfrigérateur LG GR-F218ULJA ?

Retirez le filtre à air et nettoyez-le avec de l'eau tiède et du savon doux. Laissez-le sécher complètement avant de le remettre en place.

Que faire si mon réfrigérateur émet des bruits étranges ?

Des bruits peuvent être normaux, mais si vous entendez des cliquetis ou des vibrations excessives, vérifiez que le réfrigérateur est de niveau et que rien ne bloque les ventilateurs.

Comment régler la température de mon réfrigérateur LG GR-F218ULJA ?

Utilisez le panneau de contrôle numérique à l'intérieur du réfrigérateur pour ajuster la température selon vos préférences. La température recommandée est de 4°C pour le réfrigérateur et -18°C pour le congélateur.

Pourquoi y a-t-il de la condensation à l'intérieur de mon réfrigérateur ?

La condensation peut se produire si la porte est laissée ouverte trop longtemps ou si les joints de porte sont usés. Vérifiez les joints et assurez-vous que la porte est bien fermée.

Comment puis-je dégivrer mon réfrigérateur LG GR-F218ULJA ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Placez des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour retirer la glace.

Que faire si l'éclairage de mon réfrigérateur ne fonctionne pas ?

Vérifiez si l'ampoule est grillée. Si c'est le cas, remplacez-la par une ampoule de même type. Si le problème persiste, contactez le service client.

Comment augmenter l'efficacité énergétique de mon réfrigérateur ?

Assurez-vous que le réfrigérateur est bien ventilé, ne surchargez pas les étagères et vérifiez régulièrement la propreté des bobines du condensateur.

Mon réfrigérateur LG GR-F218ULJA a une odeur désagréable, que faire ?

Nettoyez l'intérieur avec un mélange de bicarbonate de soude et d'eau. Vérifiez également les aliments périmés et nettoyez les bacs de drainage.

Comment puis-je accéder au mode de diagnostic de mon réfrigérateur ?

Pour accéder au mode de diagnostic, appuyez sur les boutons de température du réfrigérateur et du congélateur en même temps pendant quelques secondes. Consultez le manuel pour les codes d'erreur spécifiques.

MODE D'EMPLOI GR-F218ULJA LG

Guide d'Utilisation et d'Entretien

Veuillez lire ce manuel en entier avant de mettre en marche l'unité et conservez-le à portée de la main pour le consulter à tout moment.

Mesures de sécurité 39-45

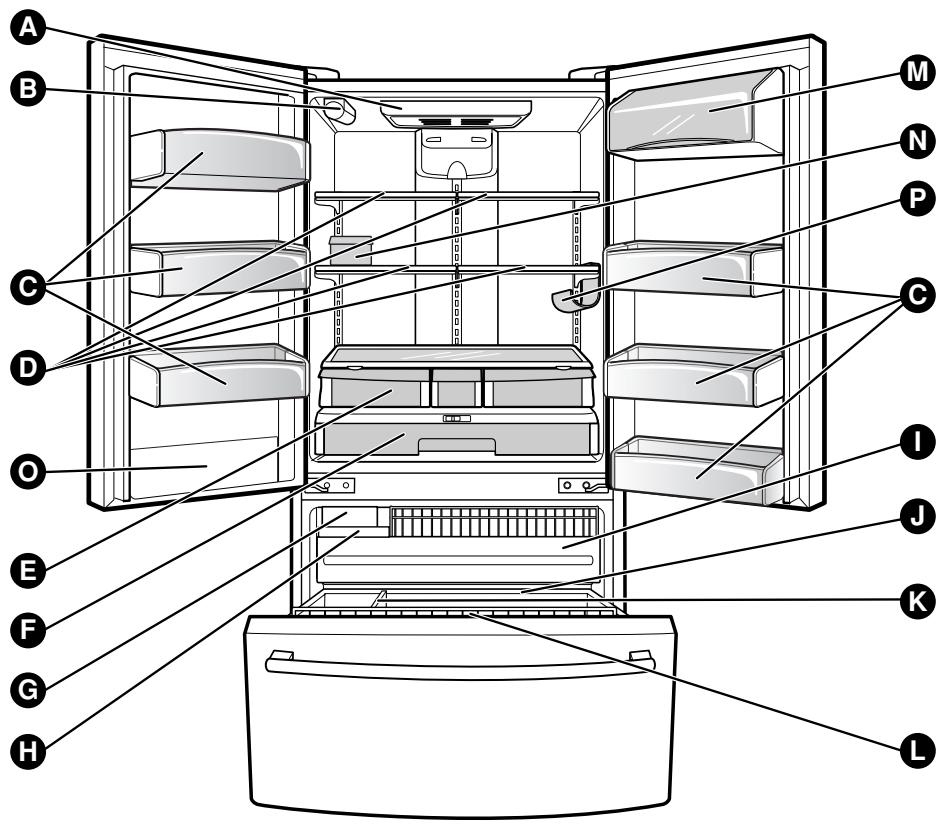

Composants et fonctions 46

Installation du réfrigérateur 47-54

Déballage du réfrigérateur 47

Installation 47

Couvercle de la base 47

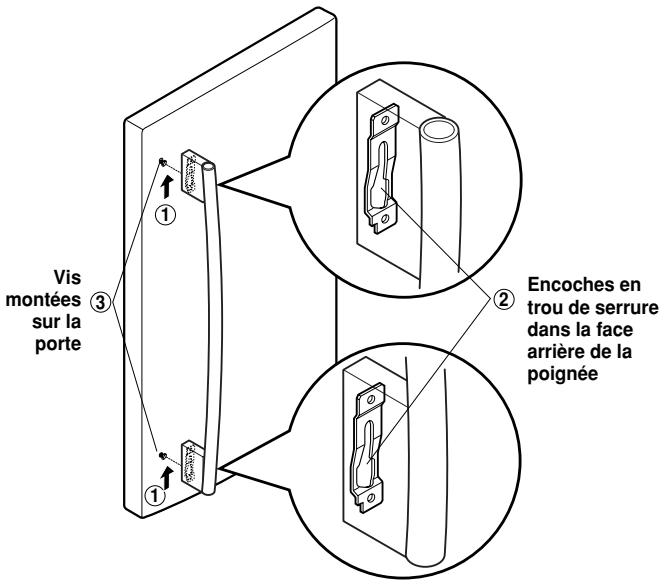

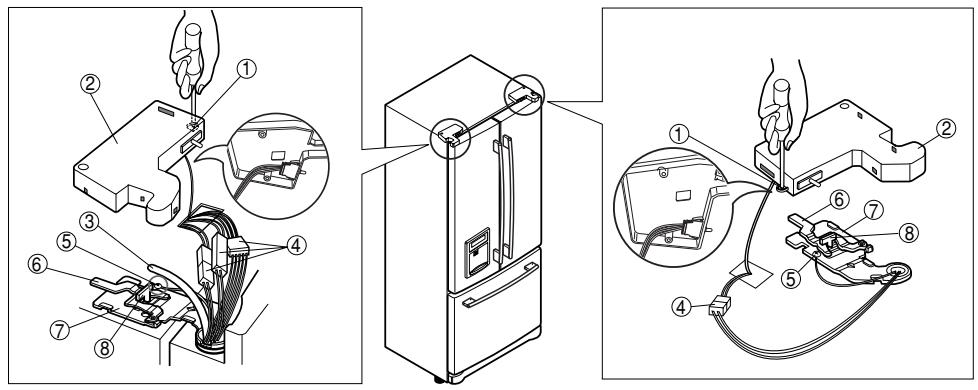

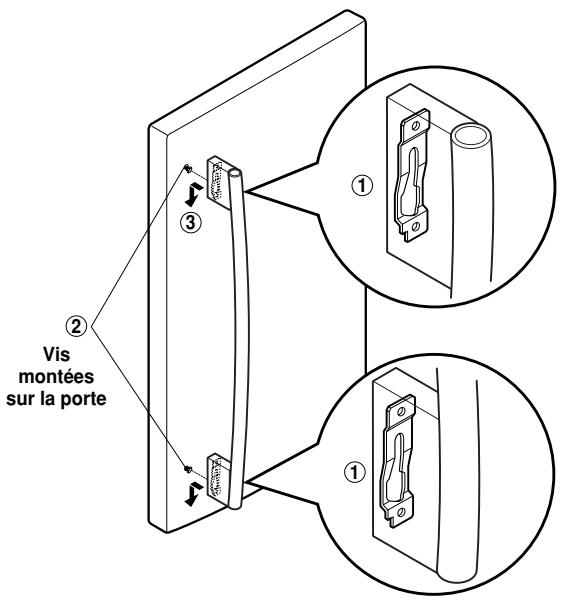

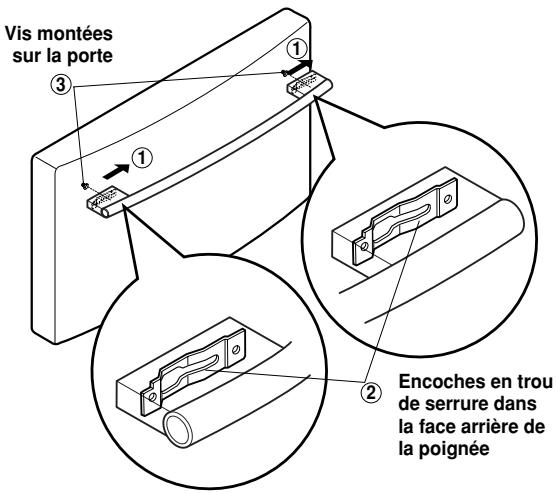

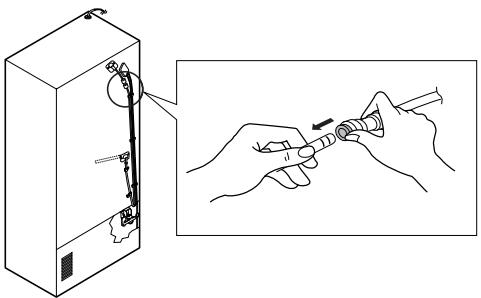

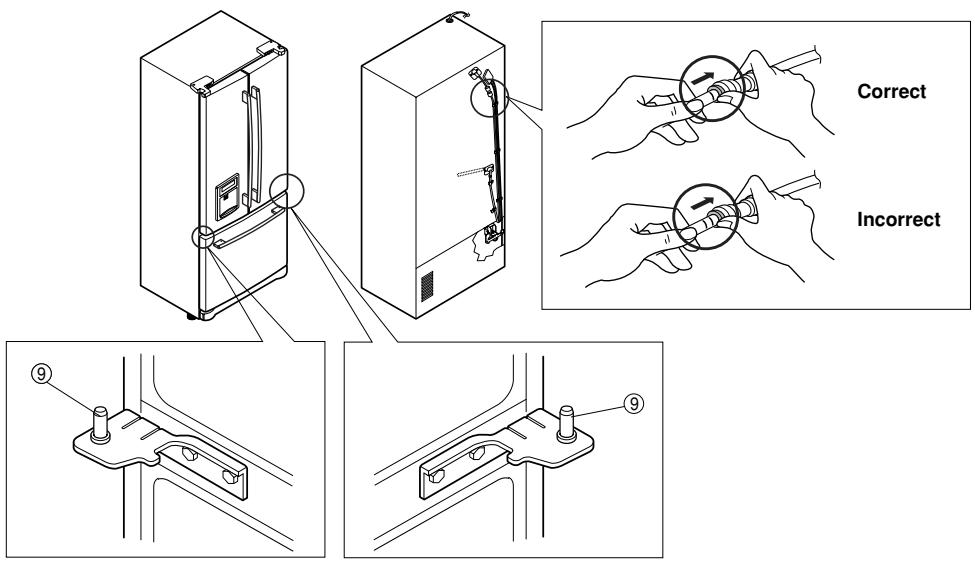

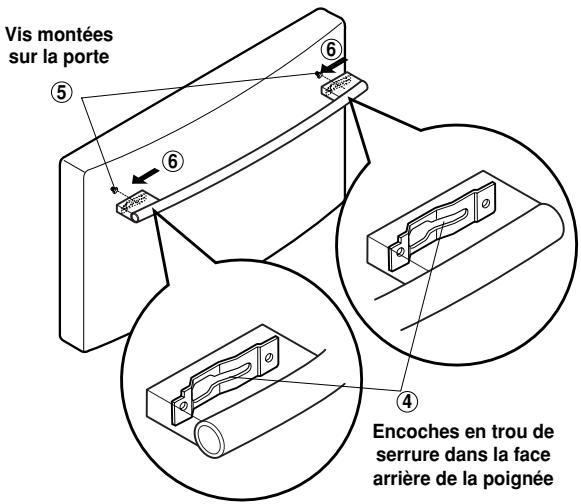

Extraction et réinstallation des portes et des poignées de votre réfrigérateur 48-53

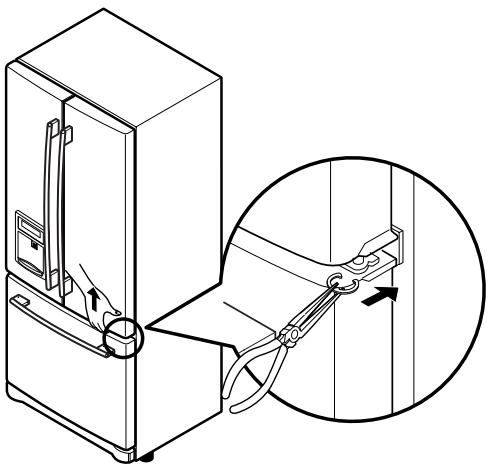

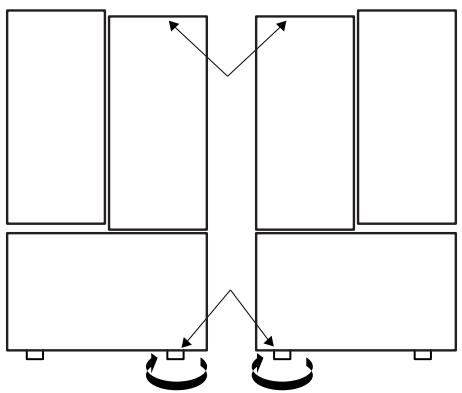

Nivellement et alignement de la porte 54

Utilisation de votre réfrigérateur 55-62

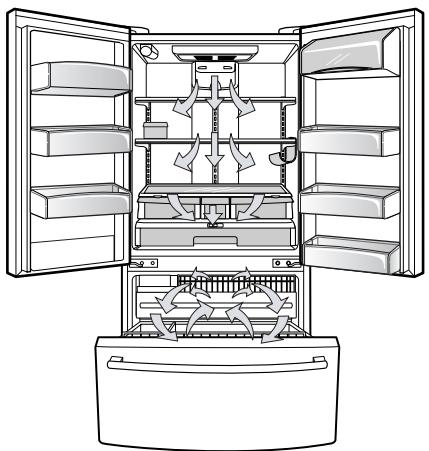

Assurer une circulation d'air appropriée 55

Flux multiples 55

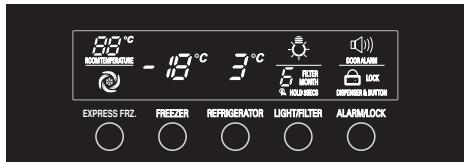

Configuration des commandes 55

Réglage de la configuration des commandes 56

Guide pour le stockage d'aliments 56

Stockage d'aliments congelés 57

COMPARTIMENT RÉFRIGÉRATEUR

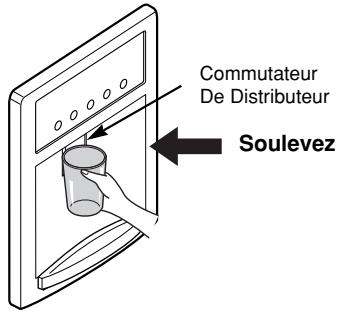

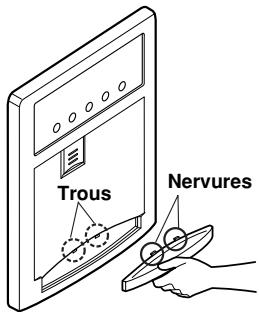

Distributeur d'eau 57

Tabletes du réfrigérateur 58

Porte-bouteilles 58

Contrôle d'humidité des bacs à légumes 59

Enlèvement des bacs à légumes 59

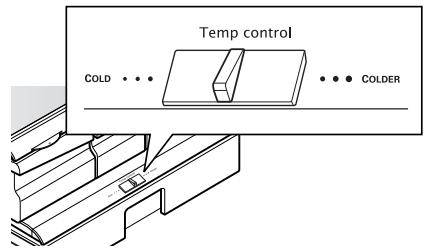

Glide'N'Serve (Glissez et servez) 59

Casiers Modulaires de Porte 60

Compartiment à produits laitiers 60

Bac polyvalent 60

COMPARTIMENT CONGÉLATEUR

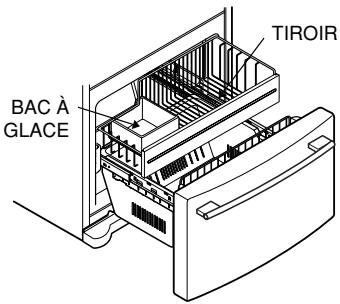

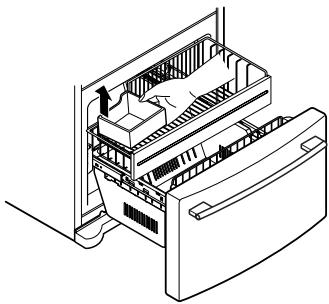

Bacà glace 60

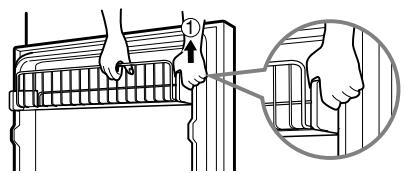

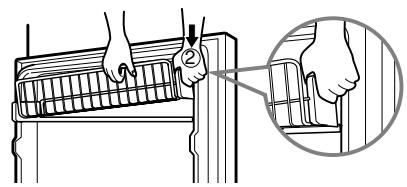

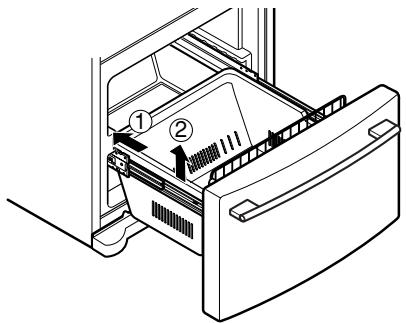

Panier métallique de la porte du congélateur 61

Durabase 61

Cloison du durabase 61

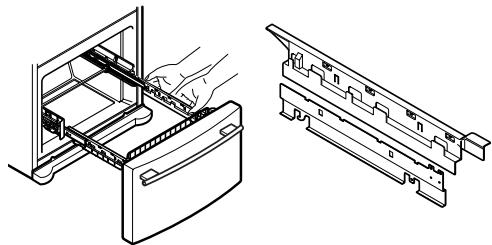

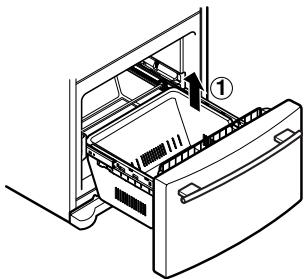

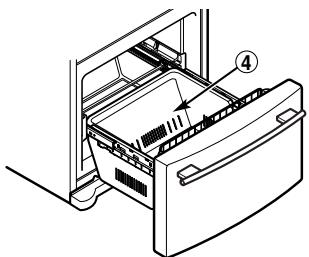

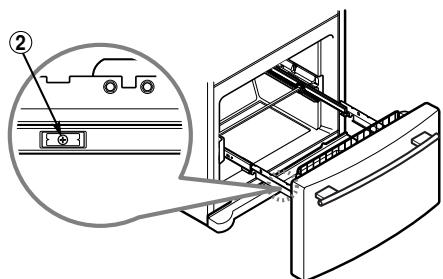

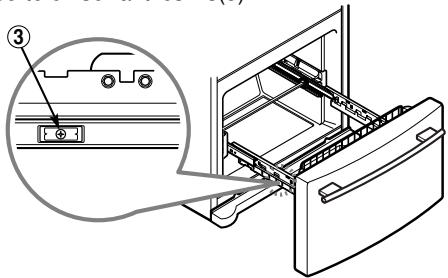

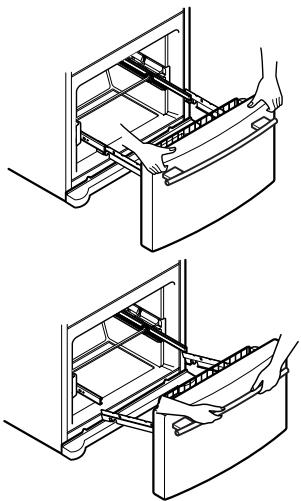

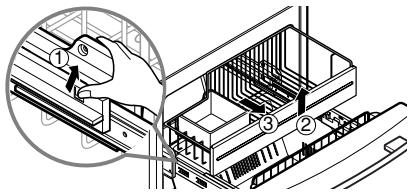

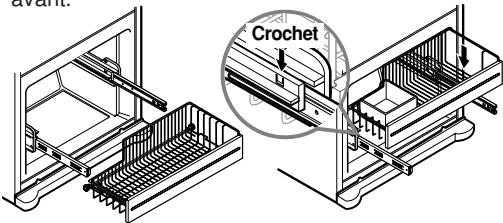

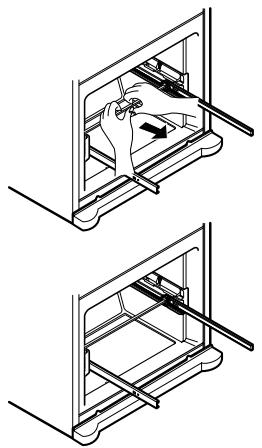

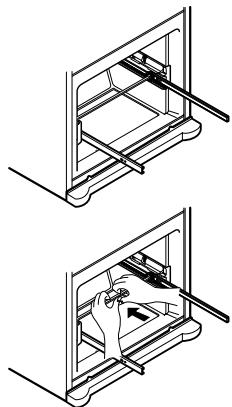

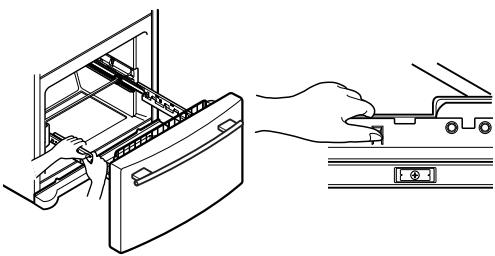

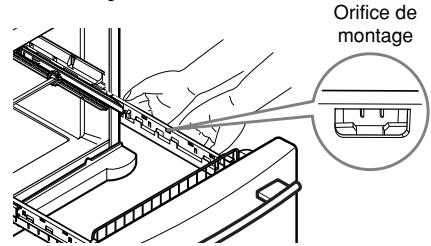

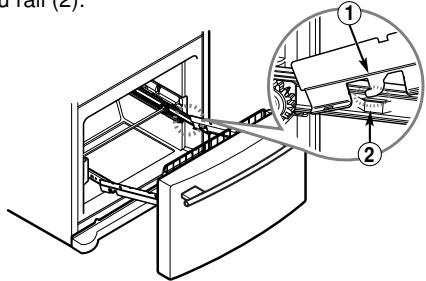

Tiroir coulissant 61

Filtre 62

Entretien et nettoyage 63-64

Conseils pour le nettoyage général 63

Extérieur 63

Parois intérieures 63

Contre-porte et paniers de la porte 63

Pièces en plastique 63

Serpentin 63

Remplacement de l'ampoule d'éclairage 63-64

Pannes d'électricité 64

Si vous partez en vacances 64

Quand vous déménagez 64

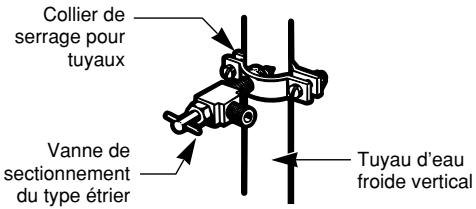

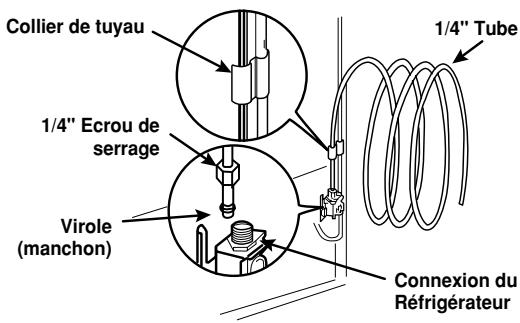

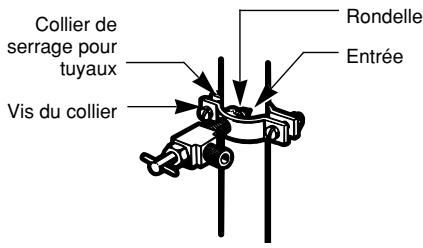

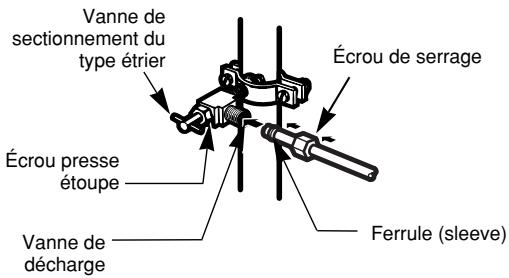

Connexion du conduit d'eau 66-68

Guide de dépannage 69-72

Thermomètre 73-74

Precautions de sécurité de BASE

Ce manuel contient plusieurs messages de sécurité importants. Lisez et obéissez toujours tous les messages de sécurité.

Celui-ci est le symbole d'un avis de sécurité. Il vous avertit sur des messages de sécurité vous signalant des risques de mort ou de blessures pour vous ou pour d'autres personnes ou bien sur des risques d'endommager le produit.

Tous les messages de sécurité seront précédés du symbole d'avis de sécurité et du mot-indicateur DANGER, AVERTISSEMENT, ATTENTION. Ces mots signifient:

DANGER

DANGER Vous serez mort ou gravement blessé si vous ne suivez pas ces instructions.

AVERTISSEMENT

Vous pouvez être mort ou gravement blessé si vous ne suivez pas ces instructions.

ATTENTION

Signale des situations dangereuses, sinon interdites, pouvant provoquer des blessures peu importantes ou endommager uniquement le produit.

Tous les messages de sécurité identifient le risque, vous disent comment réduire les chances de vous blesser et vous racontent ce qui se passe si les instructions ne sont pas respectées.

DANGER: RISQUE Pour les enfants de RESTER enfermes à l'intérieur du réfrigérateur

Les enfants enfermés et suffoqués accidentellement ne représentent pas des problèmes du passé. Les réfrigérateurs jetés ou abandonnés sont encore dangereux... même si on pense qu'ils n'y resteront que quelques jours. Si vous vous débarrasssez de votre vieux réfrigérateur, veuillez bien suivre les instructions pour aider à prévenir des accidents.

Avant de vous debarrasser de votre VIEUX refrigerateur ou congelateur

• Enlevez les portes.
• Laissez les tablettes à leur place pour que les enfants ne puissent pas y grimper ainsi.

Élimination du CFC

Votre vieux réfrigérateur peut avoir un système de réfrigération employant du CFC (chlorofluorocarbure).

Les réfrigérants CFC seraient nocifs pour l'ozone stratosphérique.

Si vous jetez votre vieux réfrigerateur, veillez à enlever le réfrigérant CFC pour une élimination appropriée par un technicien qualifié. Si vous libérez intentionnellement ce réfrigérant CFC, vous pouvez être soumis à des amendes et à des peines d'emprisonnement suivant les dispositions de la législation en matière d'environnement.

Spécifications pour la mise à la TERRE

IMPORTANT: Veuillez lire attentivement cette section.

Risque de choc électrique

POUR LA SECURITE DES PERSONNES, cet appareil doit être correctement mis à la terre.

Demandez à un électricien qualifié de vérifier la prise murale ainsi que le circuit pour vous assurer que la prise murale est correctement mise à la terre.

Méthode de mise à la TERRE recommandée

Le réfrigérateur doit être toujours branché sur une prise de courant correctement reliée à la terre et dédiée, classée pour 230V 50Hz, uniquement a c. a. et munie d'un fusible de 15 ou 20 ampères.

Ceci assure la meilleure performance et prévient aussi la surchauffe des circuits électriques de

l'installation, évitant le risque d'incendie par surchauffe des câbles. Il est recommandé d'utiliser un circuit séparé pour cet appareil. Utilisez une prise de courant qui ne puisse pas être éteinte par un interrupteur ou une chaînette. N'employez pas de rallonges.

Si la prise murale n'a que deux fentes, c'est votre responsabilité et votre obligation personnelles de la faire remplaçer par une prise murale à trois encoches correctement reliée à la terre.

Ne coupez ni n'enlevez la broche de mise à la terre de la fiche du cordon d'alimentation dans aucune circonstance.

REMARQUE: Avant d'effectuer toute opération d'installation ou de nettoyage ou d'enlever l'ampoule d'éclairage, place èle) sur la position.

Arrêt (OFF) et ensuite débranchez le réfrigerateur de la prise de courant. Après avoir fini l'opération entreprise, branchez de nouveau le réfrigerateur sur la prise de courant et rétabliss èle) sur la position requise pour le réglage désiré.

Avertissement

• Réparer ou remplacer immédiatement tous les câbles abîmés et n'en utiliser jusqu'à soit effiloché ou présente des ruptures ou des éraflures, soit sur sa longueur soit près de la prise ou de la fiche.
• Quand vous déplacez le réfrigérateur, faites attention de ne pas enrouler ou déterminer le cable.
• Maintenir les doigts loin des zones dans lesquelles on peut se pincer ; les espaces entre les portes et le cabinet sont fortement étroits. Faites attention en fermant les portes lorsqu'il y a des enfants dans le secteur.
• Le réfrigerateur doit être bien installé en fonction des Instructions à l'utilisation de l'instantiateur qui sont collées sur la partie frontale du réfrigerateur.
• Ne pas toucher la lampe si elle est restée allumée longtemps. Elle peut être brûlante.
• NE PAS recongeler des aliments complètement décongelés. Le ministère d'agriculture des États-Unis dans le Bulletin Home and Garden No.69 nous dit :

... Vous pouvez surgeler des produits partiellement décongelés s'ils présentent encore des cristaux de glaçons ou s'ils sont encore à une température inférieure à 4°C

... Les viandes, volailles ou poissons décongelés qui ne présentent ni odeur ni couleur ne doivent être ni recongelés ni consommés. La glace fondue doit être jetée. Si l'odeur ou la couleur d'un aliment est faible ou douteuse, vous en débarrasser.

Cet aliment pourrait être dangereux à la consommation. Même une décongélation partielle suivie d'une recongélation réduit la qualité des aliments, en particulier celle des fruits, des légumes et des plats cuisés. La qualité des viandes rouges est moins affectée que celle des autres aliments. Utiliser le plus rapidement possible des aliments recongelés pour conserver autant que possible leurs qualités.

N'utilisez pas de rallonges

Dans la mesure du possible, branche le réfrigérateur sur sa propre prise de courant individuelle afin d'éviter que celui-ci et d'autres appareils ou lumières de la maison ne produisent une surcharge.

Accès facile à la fiche d'alimentation

La fiche d'alimentation du réfrigérateur-congélateur doit être placée de manière à y avoir un accès facile permettant de la débrancher rapidement en cas d'accident.

Remplacement du cordon d'alimentation

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant, par son service technique ou par une personne également qualifiée, afin d'éviter des risques.

Avant l'installation

• La machine à godets automatique doit être installée uniquement par le fabricant.
• Le fonctionnement de la machine à gaçons automatique requiert une pression d'eau de 147 834kPa (1.5 8.5kgf/cm^2). (Ce qui peut dire qu'un verre jetable en papier (180cm^3) sera replli en 3 s.)
• Si la pression de l'eau n'atteint pas les 147 kPa (1.5kgf / cm^2) ou qu'elle est inférieure, il faudra acheter une autre pompe à
• Maintenez la longueur totale de la tuyauterie d'alimentation en eau au-dessous des 8 metres et veillez à ne plier ni enrouler le tuyau. Si la tuyauterie mesure 8 metres ou plus, des problèmes pourraient se déclencher dans l'alimentation en eau à cause de la pression de l'eau drainée.
• Installez la tuyauterie d'alimentation en eau loin de toute source de chaleur.

Avertissement

• Ne raccordez cette tuyauterie qu'à une canalisation d'eau potable.
• Pour l'installation, reportez-vous aux instructions fournies avec le jeu de filtres à eau.

Avertissement

• Le réfrigérant et les gaz pour soufflage d'isolement utilisés dans cet appareil supposent des procédures spéciales pour leur mise au rebut. Pour la mise au rebut, veuillez consulter un technicien ou toute autre personne qualifiée.

Avertissement

• Veuillez ne pas laver les tiroirs inférieurs au lave-vaiselle; les températures élevées pourraient endommager les paniers et les rendre inutilisables.

Avertissement

Pour réduire les risques de flammes, de décharge électrique, ou de lésion lorsque vous utilisez l'appareil, vous devez suivre les instructions concernant la sécurité de même que ce qui suit. Lire toutes les instructions avant d'utiliser l'appareil.

Une prise murale doit lui être réservée.

Utiliser plusieurs dispositifs sur une seule prise peut provoquer un incendie. - Le disjoncteur peut provoquer une perte

d'énergie et ainsi endommager les alimentés ou provoquer une coupure du distributeur.

Faire attention que le câble ne soit pas ascensionnel ou subisse des pressions à l'arrêt du réfrigerateur.

De l'eau entrant dans la fiche non seulement pourrait l'endommager mais aussi provoquer un incendie ou une décharge électrique.

Avertissement

Pour réduire les risques de flammes, de décharge électrique, ou de lésion lorsque vous utilisez l'appareil, vous devez suivre les instructions concernant la sécurité de même que ce qui suit. Lire toutes les instructions avant d'utiliser l'appareil.

Veiller à ce que le câble ne soit pas coincé et qu'aucun objet pesant ne repose sur lui.

Cela pourrait l'endommager et provoquer un incendie ou une décharge électrique.

Ne pas augmenter ni modifier la longueur du câble.

Risques de décharge électrique ou d'incendie par suite d'endommagement du cable ou d'autres éléments.

Débrancher l'appareil pour le nettoyer, le manipuler ou remplacer l'ampoule intérieure.

• Risque de décharge électrique ou de lésion.
• En cas de remplacement de l'ampoule intérieure, assurez-vous que l'anneau en caoutchouc qui a pour but d'éviter les étincelles soit bien en place.

Ne pas tirer sur le câble ni toucher la prise avec les mains humides.

Risque de décharge électrique ou de lésion.

Nettoyer la fiche si elle a de l'eau ou de la poussière et l'insérer fermement.

Poussière, eau ou une connexion instable peuvent provoquer un incendie ou une décharge électrique.

Prises sont lâches, ne pas les utiliser.

Risque de décharge électrique ou de court-circuit pouvant provoquer un incendie.

Soiez sûr de la connexion à la terre.

Une connexion à la terre incorrecte peut provoquer une rupture et une décharge électrique.

Ne placer aucun objet pesant ou dangereux (récipient avec un liquide) sur le réfrigérateur.

De l'eau pourrait couler et provoquer des lésions, un incendie ou une décharge électrique lors de l'ouverture et de la fermeture de la porte.

Ne pas s'accrocher à la porte, ni à ses étagères ni à la barre du congélateur ou à la chambre froide.

Cela pourrait provoquer une panne de l'appareil et provoquer des blessures aux mains. En particulier, ne pas laisser les enfants monter sur l'appareil.

Ne pas mettre le réfrigérateur dans un endroit humide ou dans un endroit susceptible d'être éclaboussé.

La dépréciation du système d'isolation électrique pourrait provoquer une perte de courant.

Vaporisateurs ou des produits cosmétiques près du réfrigérateur ni à l'intérieur.

Risque d'explosion ou d'incendie.

Ne pas mettre de bougie déodorisantes dans le réfrigérateur.

Risque d'explosion ou d'incendie.

Ne pas mettre les mains dans le réceptacle à glaçons ou dans le distributeur.

Risque de l'éction.

Ne ranger ni produits médicaux ni matériel académique dans le réfrigerateur.

Quand on place dans le réfrigerateur des produits

dont la température doit être strictement contrôlée, ceux-ci peuvent se déterminer ou avoir des réactions inattendues dangereuses.

Ne pas utiliser de vaporisateur de produits inflammables près de l'appareil.

Risque d'incendie.

Éviter les dispositifs de chauffage.

Risque d'incendie.

Aucun récipient contenant un liquide sur le réfrigérateur.

Risque d'incendie, de décharge électrique ou de lésion si ceux-ci coulaient à l'intérieur.

Utilisé le réfrigérateur submerge après l'avoir vérifié.

Risque de décharge électrique ou d'incendie.

Ne pas vaporiser d'eau à l'extérieur ni à l'intérieur du réfrigérateur et ne le nettoyer ni avec du benzène ni un diluant.

La dépréciation de l'isolement de certaines parties électriques pourrait provoquer une décharge électrique ou un incendie.

Risque de lésion, de décharge électrique d'incendie.

Porte.

Risque que les enfants s'enferment.

du réfrigérateur, la grille de contrôle de chaleur (sortie) qui se trouve à l'arrière.

Risque de décharge électrique ou de lésion.

Contactez le service après-vente.

Risque d'incendie.

Ne pas utiliser le réfrigérateur à des fins autres que domestiques (pour garder des médicaments ou des matériaux d'essais,

Les risques encourus peuvent être inattendus : incendie, décharge électrique, détérioration du matériel stocké ou réactions chimiques.

Installer le réfrigérateur sur un sol solide et nivelé.

L'installation sur un sol instable pourrait provoquer sa chute par le simple fait d'ouvrir ou de fermer la porte, le détruisant à jamais.

Quand vous voulez jeter le réfrigerateur contactez le bureau de décharge des objets importants.

Quand vous voulez jeter un objet volumineux comme un appareil ménager électrique ou un meuble, vous devez contacter le service de ramassage spécifique.

Violer cette disposition peut provoquer des lésions ou endommager la maison ou les meubles. Faites très attention.

Ne pas toucher les aliments ou les

récipients du congélateur avec les mains mouillées, Risque d'engelures.

Attendre 5 minutes ou davantage avant de rebrancher.

Risque de provoquer une défaillance du condensateur.

Ne pas débrancher le câble en tirant dessus, le prendre par l'extrémité.

Risque de décharge électrique ou de court-circuit qui pourrait dégénérer en incendie.

Ne pas mettre les mains à la base du réfrigérateur.

La plaque d'acier de la base pourrait provoquer des blessures.

Lors de l'ouverture ou de la fermeture des portes, pieds ou mains peuvent rester coincés dans le bourrelet et les enfants peuvent être blessés par les angles.

Ne pas mettre d'animaux dans le réfrigérateur.

Ne pas mettre de glaçons dans des coupes

de cristal ou des objets en céramique.

Ces objets peuvent se casser et provoquer des blessures.

Approvisionner la fabrication automatique de glaçons seulement en eau potable

(valable pour les modèles disposant d'un distributeur).

Dans le cas contraire, risque.

Ne pas mettre de bouteilles dans le congélateur.

Leur contenu pourrait geler, faire éclater la bouteille et provoquer des blessures.

Ne pas installer le réfrigérateur dans un endroit humide ou susceptible d'être éclaboussé.

La déterioration de l'isolation des parties électriques peut provoquer une fuite d'énergie.

Transporter le réfrigérateur à l'aide des poignées qui se trouvent en bas sur la partie avant et en haut sur la partie arrière de l'appareil.

Risque de mains glissantes et de lésions consécutives.

Utilisez cette page pour vous familiariser avec les composants et les fonctions de l'unité.

REMARQUE: Ce manuel couvre plusieurs modèles différents. Le réfrigérateur que vous avez acheté peut avoir certains ou tous les éléments listés ci-dessous. L'emplacement des fonctions montré ci-dessous pourrait ne pas coïncider avec celui de votre modèle.

A Lumière du réfrigérateur B Filtre à eau (Intérieur) (p. 62) Design-A-Door (Porte à dessin personnelisé) (p. 60) Tablettes (p. 58) Bac à légumes (p. 59) (Maintient les fruits et les légumes frais et plus fermes) F Glide N Serve (Glissez et servez) (p. 59) 6 Machine à glaçons Customcube

Bac à glace (p. 60) Tiroir détachable (p. 61) • Durabase (p. 61) Diviseur (p. 61) Panier de la porte du congélateur (p. 61) Compartiment à produits laitiers (p. 60) Bac polyvalent (p. 60) Couvercle du réservoir d'eau Porte-bouteilles (p. 58)

Risque de poids excessif

Faites appel à deux ou plus personnes pour déplacer et installer le réfrigérateur.

Autrement, vous risquez de vous faire mal au dos ou de subir d'autres blessures.

Deballage de votre refrigerateur

Enlevez le ruban adhésif et tout autre étiquette temporaire de votre réfrigerateur avant de l'utiliser. N'enlevez aucune étiquette d'avertissement, ni l'étiquette du numéro de modèle et de série ni la fiche technique qui est attachée à la face arrière du réfrigerateur.

Pour retirer tout reste de ruban adhésif ou de colle, frottez rapidement la zone avec votre pouce. Les restes de ruban adhésif ou de colle peuvent également être enlevés en frottant une petite quantité de savon liquide à vaisselle sur l'adhésif avec vos doigts.

Nettoyez-le avec de l'eau tiède et séchez-le.

N'employez pas d'instruments tranchants, d'alcool, de substances inflammables ni des détergents abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de tout réfrigerateur. Pour plus d'informations, reportez-vous à la section Instructions de sécurité importantes.

Les tablettes du réfrigerateur sont installées dans la position prévue pour le transport de l'unité.

Veuillez réinstaller les tablettes suivant vos besoins personnels de stockage.

Si vous déplacez votre réfrigerateur:

Votre réfrigerateur est lourd. Si vous le déplacez pour effectuer des opérations de nettoyage ou des réparations, assurez-vous de protéger le plancher.

Tirez toujours du réfrigerateur tout droit pour le déplacer. N'essayez de déplacer le réfrigerateur en le balançant ni en le faisant faire de petits pas, car le plancher pourrait en résultat être endommagé.

Risque d'explosion

Maintenez les matériaux et les gaz inflammables, tels que l'essence, loin du réfrigerateur.

Autrement, vous risquez de provoquer des morts, une explosion ou un incendie.

• Pour réduire le risque de short électrique, ne pas installer le réfrigerateur dans un endroit humide.
• Choisir un emplacement situé à proximité d'une source d'alimentation en eau afin de pouvoir raccorder facilement la machine à glaçons automatique.

ATTENTION: Évitez de ranger l'unité près de sources de chaleur ou à un endroit où elle serait exposée à la lumière directe du soleil ou à l'humidité.

Installation

• Pour minimiser les nuisances sonores et les vibrations, le réfrigerateur DOIT être utilisé sur un plancher de construction solide.
• Il n'est pas recommandé de l'installer sur une moquette ou sur une surface en carreaux soudés.
• Ne jamais installer le réfrigerateur sur une plateforme ou une structure ne pouvant pas supporter son poids.
• Afin d'éviter des vibrations, l'unité doit être nivelée. Réglez les vis de réglage pour compenser les irregularités du plancher, si besoin. La façade du réfrigerateur doit être légèrement plus haute que la partie arrière afin de rendre plus facile la fermeture de la porte. Vous pouvez facilement faire tourner les vis de réglage en inclinant légèrement le boulier. Faites tourner les vis de réglage dans le sens des aiguilles d'une montre ( ) pour rehauser l'unité, et dans le sens contraire des aiguilles d'une montre ( ) pour l'abaisser.
• Installez cet appareil à un endroit où la température reste entre 13°C et 43°C. Si la température de la pièce où se trouve l'appareil est trop froide ou trop chaude, elle pourrait nuire à la capacité de refroidissement du réfrigérateur.
• Une trop petite distance des articles adjacents peut réduire la capacité de congélation et augmenter les frais de consommation électrique. Laissez au moins 24 pouces (61 cm) devant le réfrigérateur pour ouvrir les portes.

Ensuite

1. Nettoyez complètement votre réfrigérateur et enlevez toute la poussière accumulée pendant le transport de l'unité.
2. Installez les accessoires tels que le bac à glace, les tiroirs, les tablettes, etc., à leur place. Ils ont été emballés ensemble afin de prévenir de possibles dommages pendant le transport de l'unité.
3. Faites marcher votre réfrigerateur pendant 2 ou 3 heures minimum avant d'y ranger des aliments. Vérifiez le flux d'air refroidi dans le compartiment du congélateur pour garantir un refroidissement approprié. Votre réfrigerateur est maintenant prêt pour être utilisé.

Pour retirer le couvercle de la base:

1. Ouvrez le tiroir du congélateur. (Tiroir non représenté pour davantage de clarté.)
2. Lorsque le tiroir est ouvert, le dégagement est suffisant pour referrer les vis situées au-dessus du couvercle.

Pour remplacer le couvercle de la base:

• Mettez le couvercle en position puis insérez et serrez les vis.

Comment enlever les poignées de la porte

Pour déplacer le réfrigérateur par la porte d'une maison, il peut être nécessaire de retirer les poignées de portes du réfrigérateur.

REMARQUE: L'aspect de la poignée peut varier par rapport aux illustrations dans cette page.

1. Enlever la poignée du réfrigérateur

• Saisissez fermement la poignée avec les deux mains et faites-la glisser vers le haut (1) (cela suppose une certaine force).
• Les encoches en trou de serrure (2) dans la face arrière de la poignée vous permettent de la saisir pour la séparer des vis de montage (3).

ATTENTION: Si vous frappez la poignée à l'aide d'un marteau lorsque vous l'enlevez ou l'attachez, elle pourrait en résultat endommager et casser. ATTENTION: Lorsque vous montez ou démontez la poignée, vous nevez pousser et tirer un certain avec force.

2. Enlever la poignée du tiroir du congélateur

• Tout d'abord, appuyez la poignée contre la porte.
• Saisissez fermement la poignée avec les deux mains et faites-la glisser vers la droite (1) (ceci suppose une certaine force).
• Les encoches en trou de serrure (2) dans la face arrière de la poignée vous permettent de la saisir pour la séparer des vis de montage (3).

Comment réinstaller les poignées de la porte

REMARQUE: L'aspect de la poignée peut varier par rapport aux illustrations dans cette page.

1. Réinstaller la poignée de la porte du réfrigérateur

• Alignez les encoches en trou de serrure (1) dans les parties supérieure et inférieure de la face arrière de la poignée, à l'aide des vis (2) montées sur la façade de la porte.
• Pressez la poignée contre la façade de la porte, en vous assurant que les vis (2) rentrent dans les encoches en trou de serrure (1).
• Tout en saisissant la poignée avec les deux mains, pressez-la fermement contre la façade de la porte et faites glisser la poignée vers le bas (3).

2. Réinstaller la poignée du tiroir du congélateur

• Alignez les encoches en trou de serrure (4) dans les parties droite et gauche de la face arrière de la poignée, à l'aide des vis (5) montées sur la façade du tiroir.
• Pressez la poignée contre la façade du tiroir, en vous assurant que les vis (5) rentrent dans les encoches en trou de serrure (4).
• Tout en saisissant la poignée avec les deux mains, pressez-la fermement contre la façade du tiroir et faites glisser la poignée vers la gauche (6).

Extraction et réinstallation des PORTES du réfrigérateur

Pour enlever la porte gauche du réfrigérateur:

Tirer sur le tube d'arrivée d'eau pour le séparer du raccord tout en appuyant sur l'anneau de relâche situé sur ce dernier.

Tirer sur le collet, dans la direction opposée à la flèche (cf. illustration), puis tirer le tube dans la direction indiquée par la flèche.

AVERTISSEMENT: Avant de commencer, ôter les aliments et les bacs des portes.

• Ouvrir la porte. Ôter la vis servant à maintenir en place le couvercle de la charnière supérieure (1).
• Faire levier sur les crochets (non illustrés) en insérant un tournevis à lame plate sous la face avant du couvercle (2). Soulever ce dernier.
• Enlever le couvercle. Tirer sur le tube (3).
• Déconnecter tous les faisceaux de câbles (4).
• Oter la vis de mise à la terre (5).
• Faites pivotier le levier de la charnière (6) dans le sens contraire des aiguilles d'une montre. Soulevez la charnière supérieure (7) pour la dégager du loquet du levier (8).

IMPORTANT: Au moment de soulever la charnière pour la dégager du loquet, veiller à ce que la porte ne tombe pas vers l'avant.

• Soulever la porte pour la dégager de la fiche du milieu. Enlever la porte.
• Placer la porte, face intérieure dirigée vers le haut, sur une surface ne risquant pas de la rayer.

Pour enlever la porte droite du réfrigérateur :

• Ouvrez la porte. Desserrez la vis du couvercle de la charnière supérieure (1). Soulevez le couvercle (2).
• Enlevez le couvercle.
• Déconnectez le faisceau à câbles (4). Enlevez la vis de terre (5).
• Faites pivoter le levier de la charnière (6) dans le sens des aiguilles d'une montre. Soulevez la charnière supérieure (7) pour la dégager du loquet du levier (8).

IMPORTANT : Au moment de soulever la charnière pour la dégager du loquet, veiller à ce que la porte ne tombe pas vers l'avant.

Porte droite

• Abaissez la porte sur l'axe de la charnière centrale (9).
• Encastrez la charnière supérieure (7) sur le verrou du levier de la charnière (8) et à sa place. Faites tourner le levier (6) dans le sens contraire des aiguilles d'une montre pour fixer la charnière.
• Installez la vis de mise à la terre (5) et reliez les faisceaux électriques (4).
• Accrochez la languette sur le couvercle (2), du côté de l'interrupteur de la porte, sous l'extrémité de l'ouverture destinée au câble dans la partie supérieure du boîtier. Rangez le couvercle à sa place. Insérez et serrez la vis du couvercle (1).

Portegauche

• Abaissez la porte sur l'axe de la charnière centrale (9).
• Encastrez la charnière supérieure (7) sur le verrou du levier de la charnière (8) et à sa place. Faites tourner le levier (6) dans le sens des aiguilles d'une montre pour fixer la charnière.
• Installez la vis de terre (5) et connectez le faisceau à trois câbles (4).
• Pousser le tube d'alimentation en eau dans le trou situé sur le dessus de la carrosserie et le tirer jusqu'à la plaque d'arrêt.
• Insérez le tuyau d'arrivée d'eau (3) à l'intérieur du tube de raccordement jusqu'à ce que vous voyiez la marque d'un cran. (Enroulez complètement le tube sur 5/8"(15mm)).
• Accrochez la languette sur le couvercle (2), du côté de l'interrupteur de la porte, sous l'extrémité de l'ouverture destinée au câble dans la partie supérieure du boîtier. Rangez le couvercle à sa place. Insérez et serrez la vis du couvercle (1).

Comment enlever et installer le TIROIR detachable

IMPORTANT: Afin d'éviter de possibles blessures, des dommages au produit ou autres dommages matériels, il faut deux personnes pour suivre les instructions suivantes.

1. Extraction du tiroir détachable

• Tirez le tiroir pour l'ouvrir dans toute sa longueur. Enlevez le panier inférieur (1) en le soulevant du système de guidage.

• Appuyez sur les deux bras avec les pouces pour les soulever.
• Séparez les rails gauche et droit du couvercle.

• Retirez les vis(2) du rail des deux côtés.

• Avec les deux mains, maintenez les deux côtés de la porte et tirez pour les séparer.

• Avec les deux mains, maintenez le centre de la barre et poussez-la pour que les deux rails entrent en même temps.

ATTENTION: Lorsque vous enlevez le tiroir, ne saisissez pas la poignée. Si elle est enlevée, vous pourriez subir des blessures. ATTENTION: Lorsque vous déposez le tiroir sur le plancher, veillez à ne pas endommager le plancher et à ne pas vous faire mal au pied avec les bords affilés du côté de la charnière.

Comment enlever et installer le TIROIR detachable

IMPORTANT: Afin d'éviter de possibles blessures, des dommages au produit ou autres dommages matériels, il faut deux personnes pour suivre les instructions suivantes.

2. Installation du tiroir détachable

• Avec les deux mains, maintenez le centre de la barre et poussez-la pour que les deux rails se détachent en même temps.

Montez le connecteur de la porte (1) sur le bras du rail (2).

• Poussez vers le bas et fixez le connecteur de la porte en serrant les vis (3).

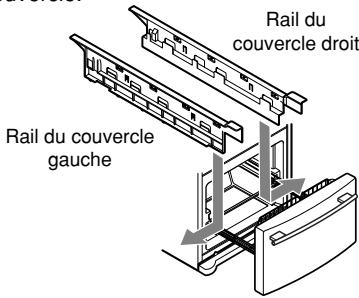

• Vérifiez la forme de gauche et droite du rail du couvercle.

• Alignez les orifices du haut du rail du couvercle avec ceux du bas du connecteur de la porte pour monter le rail du couvercle.

• Avec le tiroir étendu à son extension totale, insérez le panier inférieur (4) dans le système de guidage jusqu'à ce qu'il ne se déplace plus en avant.

AVERTISSEMENT: Pour éviter que les enfants ou les animaux domestiques puissant rester attrapés ou suffoqués dedans, ne leur permette pas de jour dans l'intérieur du tiroir. AVENTISSEMENT: Ne marchez ni ne vous asseyez sur la porte du congelateur.

Nivellement

Une fois installé, sécurisez l'appareil à l'aide de la JAMBE pour éviter qu'il ne bouge.

Votre réfrigérateur a deux vis de réglage avant - l'une à gauche et l'autre à droite. Si votre réfrigérateur semble instable ou que vous pensez que les portes se ferment plus facilement, réglez l'inclinaison du réfrigérateur en suivant les instructions ci-dessous:

1. Branchez le cordon d'alimentation du réfrigérateur sur une prise à trois fentes avec mise à la terre. Déplacez le réfrigérateur vers sa position finale.
2. Faites tourner la vis de réglage dans le sens des aiguilles d'une montre pour rehausser ce côté du réfrigerateur ou dans le sens contraire des aiguilles d'une montre pour le faire descendre. Il peut être nécessaire de faire tourner la vis de réglage plusieurs fois pour régler l'inclinaison du réfrigerateur.

REMARQUE: Si vous demandez à quelqu'un de faire pression contre la partie supérieure du réfrigerateur, cela diminue le poids sur les vis de réglage, ce qui rend le réglage des vis plus facile.

1. Ouvrez encore une fois les deux portes et examinez-les pour vérifier qu'elles se ferment facilement. Autrement, inclinez légèrement le réfrigérateur plus vers l'arrière en faisant tourner les deux vis de réglage dans le sens des aiguilles d'une montre. Il peut être nécessaire de faire tourner la vis de réglage plusieurs fois et vousdez faire tourner les deux vis de réglage le même nombre de fois.
2. Reglez-les de nouveau si besoin.
3. Remplacez le couvercle de la base.

REMARQUE: Votre nouveau réfrigérateur est conçu d'une manière unique avec deux portes pour aliments frais. Chaque porte peut être ouverte ou fermée indépendamment de l'autre. Vous aurez peut-être besoin d'exercer une légère pression sur les portes pour les fermer complètement.

Alignement de la porte

Si l'espace entre les portes est irrégulier, suivez les instructions ci-dessous pour aligner les portes:

1. D'une main, soulevez la porte que vous souhaitez lever au niveau de la charnière du milieu.
2. De l'autre main, utilisez des pinces afin d'insérer l'anneau élastique comme sur l'illustration.
3. Insérez des anneaux élastiques supplémentaires jusqu'à ce que les portes se trouvent l'une en face de l'autre. (Trois anneaux élastiques sont fournis avec l'appareil.)

Afin d'assurer des températures appropriées. L'air entre dans la partie supérieure du congelateur et circule vers le bas, comme montré dans l'illustration ci-dessous. L'air entre dans la partie supérieure du congelateur et circule vers le bas. L'air est forcé de la partie inférieure du congelateur vers la partie supérieure du réfrigérateur. L'air pénètre dans le réfrigérateur par l'évent, puis il circule et sort dans la partie inférieure, où il rentre au congelateur.

• Les Flux Multiples supposent un refroidissement plus puissant et efficace. Ceci est particulièrement évident lorsque de nouveaux alimentés sont rangés dans le compartiment réfrigerateur.
• Si de l'eau ou d'autres substances étrangères pénètrent dans la sortie d'air refroidi lors du nettoyage, l'efficacité de l'unité diminuera. Par ailleurs, si le joint est endommagé, l'efficacité diminuera également à cause de l'échappement d'air refroidi.

Ne bloquez aucune de ces sorties avec des emballages d'aliments. Si les sorties sont obstruées, le flux d'air sera interrompu et des problèmes de température et d'humidité surviendront.

IMPORTANT: Comme l'air circule entre les deux compartments, toute odeur apparue dans l'un des compartments passera dans l'autre. Vous devez nettoyer complètement les deux compartments pour éliminer les odeurs. Pour éviter le transfert des odeurs et déshumidifier les alimentés, enveloppez ou couvrez hermétiquement les produits alimentaires. (Pour plus de détails, reportez-vous à la section Guide pour le stockage d'aliments)

Configuration des commandes

• Voiture réfrigerateur est équipé d'une console de commande située sur le distributeur qui vous permet de réguler la température à l'intérieur des compartiments du congélateur et du réfrigerateur.
• Au départ, paramétrez la COMMANDE DU REFRIGERATEUR sur 3°C et la COMMANDE DU CONGELATEUR sur -18°C. Conservez ces réglages pendant 24 heures (une journée) pour que la température se stabilise. Ensuite, réglez la température du compartiment selon vos désirs.

• Commande de la temp. du réfrigérateur : 0°C à 8°C. Plus le chiffre paramétré est faible, plus le compartiment du réfrigérateur est froid. Commande de la temp. du congélateur : -21°C à -13°C. Lorsque le chiffre paramétré est inférieur, le compartiment du congélateur devient plus froid. Mais le compartiment du réfrigérateur devient plus chaud parce que moins d'air froid circule à l'intérieur du réfrigérateur.

REMARQUE: Pour annuler l'afficheur, appuyez simultanément sur les touches EXPRESS FRZ. et FREEZER et maintenez-les enfoncées pendant 5 secondes.

REMARQUE: C'est pour empêcher l'erreur de fonctionnement inattendue en touchant encore. Quand 10 secondes a passé depuis la touche finale, l'affichage existé clignote une fois et puis la clèf commence à fonctionner par la deuxième touche.

Ceci est destiné à éviter toute modification accidentelle des paramètres d'affichage.

• EXPRESS FRZ.: Appuyez sur le bouton EXPRESS FRZ. et le voyant s'allume. Cette fonction reste activée pendant 24 heures et augmente la vitesse de refroidissement ainsi que la quantité de glace produite.
• Verrouillage du distributeur : Maintenez le bouton LOCK enfoncé pendant 3 secondes pour verrouiller le distributeur. Lorsque celui-ci est verrouillé, le voyant s'éteint et le distributeur ne fonctionne pas. Pour le déverrouiller, maintenez le bouton LOCK enfoncé pendant 3 secondes.
• Remplacement du filtre : Affiche en mois le nombre de mois qui restent avant le remplacement du filtre, à partir du moment où le réfrigerateur est mis sous tension. Si vous avez remplacé le filtre après 6 mois d'utilisation ou si vous souhaitez réinitialiser l'affichage du filtre, appuyez sur la touche FILTER et maintenez-la enfoncée pendant plus de 3 secondes ; l'affichage du filtre sera initialisé et vous entendrez un signal d'alarme.

REMARQUE: la durée de vie moyenne du filtre est de 6 mois.

AVERTISSEMENT: Si vous ouvrez la porte, le distributeur d'eau ne fonctionnera pas.

Réglage de la configuration des commandes

Laissez du temps au réfrigerateur pour qu’il refroidisse complètement l’air avant de faire les réglages finaux. Il vaut mieux attendre 24 heures avant d’établir la configuration finale. Les réglages intermédiaires indiqués dans la section précédente doivent être corrigés pour une utilisation ménagère normale du réfrigerateur. Les commandes sont correctement régées lorsque le lait et le jus sont aussi frais que vous pouvez et que la crème glacée est ferme.

La commande du réfrigerateur fonctionne comme un thermostat pour l'appareil tout entier (compartiments réfrigerateur et congélateur). Plus haut est le nombre auquel cette commande est réglée, plus longtemps marchera le compresseur pour maintenir la température plus froide. La commande du congélateur règle le flux d'air refroidi du congélateur au réfrigerateur. Régler la commande du congélateur à une température plus froide maintient plus frais l'air dans le compartiment du congélateur pour le refroidir encore plus.

Si vous avez besoin de régler les températures dans le réfrigerateur ou le congélateur, commencez par régler celle du réfrigerateur. Ensuite, attendez 24 heures avant de vérifier la température dans le congélateur. Si elle est trop chaude ou trop froide, régalez alors la commande du congélateur.

Utilisez les configurations listées dans le tableau ci-dessus comme un guide.

CONDITION/CAUSE:	RéGLAGERECOMMANDÉ:
■ RÉFRIGÉRATEUR trop chaud.- Ouverture fréquence de la porte.- Grande quantité d'alimentsajoutée.- Température ambiente tropchaude.	Réglez la commande du RÉFRIGÉRATEUR vers le numéro plus bas suivant,attendez 24 heures, puisverifiez de nouveau.
■ CONGÉLATEUR trop chaud /production de glaceinsuffisamment rapide.- Ouverture fréquence de la porte.- Grande quantité d'alimentsajoutée.- Température ambiente trop froide(le moteur ne se met pas en marchesuffisamment souvent).- Utilisation intense de glace.- Grilles d'aération obstruées pardes éléments.	Réglez la commande du CONGELATEUR vers le numéro plus bas suivant,attendez 24 heures, puisverifiez de nouveau.Déplacez les éléments hors du courant d'air.
■ RÉFRIGÉRATEUR trop froid.- Commandes incorrectly régliées pour les conditions defonctionnement actuelles.	Réglez la commande du RÉFRIGÉRATEUR vers le numéro plus haut suivant,attendez 24 heures, puisverifiez de nouveau.
■ CONGÉLATEUR trop froid.- Commandes incorrectly régliées pour les conditions defonctionnement actuelles.	Réglez la commande du CONGÉLATEUR vers le numéro plus haut suivant,attendez 24 heures, puisverifiez de nouveau.

GUIDE pour le stockage d'aliments

Pour ranger les aliments dans le réfrigerateur, enveloppez-les ou rangez-les dans des récipients étanches et imperméables à l'air, sauf indication contraire. Ceci évite le transfert de l'odeur et du goût des aliments à travers le réfrigerateur. Pour les produits datés, vérifiez le code de la date pour garantir leur fraîcheur.

Éléments	Comment faire
Beurre ou margarine	• Maintenez le beurre ouvert dans un récipient ou un compartmentement fermé. Si vous rangez un stock de réserve, enveloppez-le dans un emballage pour congelation et congelez-le.
Fromage	• Stockez- le dans son emballage original jusqu'à son utilisation. ÀpRES l'avoir ouvert, enveloppez-le de nouveau hermétiquement dans une pellicule plastique ou du papier-aluminium.
Lait	• Nettoyez les cartons à lait. Pour un meilleur stockage, rangez le lait sur une tablette intérieure, non pas sur une tablette de porte.
Oeufs	• Stocker dans l'emballage original ou dans le bac polyvalent sur une étagère intérieure, pas sur une étagère de porte.
Fruits	• Lavez-les, laissez-les secher et rangez-les dans des sacs de plastique ou dans le bac à légumes à l'intérieur du réfrigerateur. Ne lavez ni n'épluchez le raisin jusqu'à ce vous soyez prét à l'utiliser. Rangez et conservez le raisin dans leur récipient original dans un bac à légumes, ou rangez-le dans un sac en papier partiellement fermé sur une tablette du réfrigerateur.
Légumes-feuille	• Enlevez l'emballage employé pour leur stockage et coupez légrement ou jetez les zones meurtries et décolorées. Lavez-les avec de l'eau froide et égouttez-les. Placez-les dans des sacs en plastique ou des conteneurs en plastique et rangez-les dans le bac à légumes.
Légumes avec peau (carottes, poivrons)	• Placez-les dans des sacs en plastique ou dans des récipients en plastique et rangez-les dans le bac à légumes.
Poisson	• Utilisez le.POisson frais et les crustacés et mollusques le même jour où vous les avez achetés.
Restes	• Couvrez les restes avec du film plastique ou du papier aluminium. Vous pouvez également utiliser des récipients en plastique munis de couvercles hermétiques.

Stockage d'aliments congeles

REMARUQE: Pour tout renseignement supplémentaire concernant la préparation d'aliments pour sa congélation ou les temps de stockage des aliments, vérifie le mode d'emploi du congélateur ou un livre de cuisine fiable.

Emballage

Une congélation réussie dépend d'un emballage correct. Si vous fermez et scellez l'emballage, il ne doit pas permettre l'entrée ou la sortie d'air ou d'humidité. Si cela arrive, il pourrait y avoir un transfert de l'odeur et du goût des aliments à travers le réfrigérateur ainsi qu'une déshydratation des aliments congelés.

Emballages recommandés:

• Des contenants en plastique rigide avec couvercles hermétiques;
• des boîtes/récipients pour congélation cylindriques;
• des feuilles d'aluminium très résistantes;
• du papier plastifié;
• de la pellicule plastique imperméable;
• des sacs de plastique refermables spécifiés pour congélation.

Suivez les instructions figurant sur l'emballage ou le récipient pour appliquer des méthodes de congélation appropriées.

N'employez pas de :

• sacs de pain;
• contenants de plastiques non fabriqués en polyéthylène;
• contenants n'ayant pas de couvercles hermétiques;
• papier cire ou papier paraffiné pour congélation;
• film plastique mince, semi-perméable.

ATTENTION: Ne pas conserver de cannette de boisson ou de récipient en plastique dans le compartiment du congélateur. Ceux-ci risquent de se briser lors de la congélation.

Congélation

Votre congélateur ne congelera pas rapidement une grande quantité d'aliments. Ne rangez pas plus d'aliments décongelés dans le congélateur que la quantité qu'il peut congeler dans 24 heures (pas plus de 2 à 3 livres d'aliments par pied cube d'espace dans le congélateur). Laissez suffisamment d'espace dans le congélateur pour que l'air circule autour des emballages. Veillez à laisser suffisamment d'espace devant l'unité de telle façon que la porte ferme hermétiquement.

Les temps de stockage varieront en fonction de la qualité et du type d'aliment, du type d'emballage ou de couverture utilisé (imperméable à l'air et étanche) ainsi que de la température de stockage. La présence de cristaux de glace à l'intérieur d'un emballage scellé est normale. Ceci signifie tout simplement que l'humidité dans les aliments et l'air à l'intérieur de l'emballage s'est condensée, formant ainsi des cristaux de glace.

REMARQUE: Laissez les aliments chauds refroidir à la température ambiente pendant 30 minutes, puis emballez-les et congelez-les. Faire refroidir les aliments chauds avant de les congeler économique de l'énergie.

Compartiment réfrigérateur distributeur de l'eau

Relevez le passage de distributeur avec un verre jusqu'à ce que vous entendiez le clics pour obtenir l'eau froide.

Le plateau peut être facilement enlevé en le serrant et en tirant.

Inclinez vers le haut de l'avant du plateau légèrement et cassez les nervures dans les trous pour remplacer le plateau.

Les tablettes du réfrigérateur

Les tablettes de votre réfrigerateur sont réglables pour s'adapter à vos besoins de stockage. Notre méthode peut avoir des tablettes de verre ou de clayettes métalliques.

Si vous stockez des produits alimentaires similaires dans le même compartiment de votre réfrigerateur et si vous régalez les tablettes selon les différentes hauteurs des produits, vous pourrez voir le produit voulu plus facilement. Cela contribuera aussi à réduire la quantité de temps que la porte du réfrigerateur restera ouverte, ce qui vous permettra de faire des économies d'énergie.

IMPORTANT: Ne nettoyez pas les tablettes de verre avec de l'eau chaude lorsqu'elles sont froides. Les tablettes pourraient se briser si elles sont soumises à des changements de température brusques ou des impacts, tels que des coups. Pour votre sécurité, les tabletles de verre sont fabriquées en verre trempé, lequel se brisera, le cas échéant, dans de très petits morceaux.

REMARQUE: Les tablettes de verre sont lourdes. Si vous les enlevez, ayez beaucoup de soin de ne pas les laisser tomber.

Réglage des tablettes

Enlevez les tablettes de leur position originelle et replacez-les selon votre préférence.

• Pour enlever une tablette—Inclinez le front de la tablette dans le sens (1) et tirez-le dans le sens (2). Retirez la tablette.

• Pour replacer une tablette—Inclinez le front de la tablette et insérez les crochets de la tablette dans les rainures à la hauteur désirée. Puis, abaissez le front de la tablette pour que les crochets s'insèrent complètement dans les rainures respectives.

ATTENTION: Assurez-vous que les tablettes sont au même niveau des deux côtés. Autrement, la tablette ou les alimentés y contenus peuvent tomber.

Gissement des tablettes

Vous pouvez faire glisser vers l'extérieur et vers l'intérieur les tablettes de verre de votre réfrigerateur comme suit.

• Pour faire glisser la tablette vers l'extérieur, tirez vers vous le front de la tablette avec soin.
• Pour faire glisser la tablette vers l'intérieur, poussez la tablette jusqu'à la position originelle.

Tablette plante

Vous pouvez ranger des articles plus petits tel qu'un conteneur de bouteilles en poussant sur la moitié avant de la tablette en-dessous de la moitié arrêtée de la tablette. Tirer vers vous pour la rétablir complètement.

Porte-bouteilles

Avec ce porte-bouteilles, vous pouvez stocker les bouteilles horizontalement. Ce dispositif peut être ajouté à n'importe quelle tablette.

Le porte-bouteilles peut être installé sur le bord de la tablette et être enlevé en le poussant vers l'extérieur.

Contrôlé d'humidité des BACS à légumes

Veuillez contrôler le pourcentage d'humidité dans les bacs à légumes fraîcheur. Le stockage des légumes et des fruits exige plus ou moins d'humidité dans chaque bac à légumes. Réglez le contrôle entre HIGH et LOW.

• LOW Enlève l'air humide du bac à légumes pour un meilleur stockage des fruits.
• HIGH Garde l'air humide dans le bac à légumes pour un meilleur stockage des légumes frais et feuille.

ATTENTION: La tablette de verre sur le bac à légumes n'est pas solidement installée. Faites attention au moment de l'incliner.

Enlevement des BACS a legumes

1. Pour l'enlever, ouvrez complètement le tiroir.
2. Levez le front du bac à légumes et retirez-le.
3. Pour le replacer, inclinez à peine le front du bac à légumes, introduisez le tiroir dans le cadre et poussez-le jusqu'à la position originelle.

Pour enlever le verre:

1. Insérez un doigt dans le trou qui se trouve au-dessous du couvercle du bac à légumes, puis soulevez le verre.
2. Tirez le verre en dehors vers le haut.

Glide'n'Serve (glissez et SERVEZ)

Le Glide'N'Serve fournit un espace de stockage avec un contrôle de température variable qui permet de disposer d'un compartiment plus froid que le reste du réfrigérateur.

Ce tiroir peut être utilisé pour les grands plateaux, la charcuterie ou les boissons. (mais ce tiroir n'est pas convenable pour les légumes.)

Commandes

La commande permet de réguler la température d'air dans le tiroir.

Réglez la commande sur COLD (imprimé sur la surface) pour obtenir une température normale, identique au réfrigérateur. Réglez sur COLDER (imprimé sur la surface) pour les viandes et autres charcuteries.

REMARQUE: L'air refroidi orienté vers le

Glide'N'Serve (Glissez et servez) peut faire diminuer la température du réfrigerateur. Il pourrait alors être nécessaire de régler la commande du réfrigerateur.

Pour réinstaller le Glide'N'Serve (Glissez et servez)

1. Pour le prisoner, tirer le tiroir en totalité.
2. Soulevez l'avant du tiroir, puis retirez-le tout droit.
3. Pour le replacer, soulevez légèrement l'avant du tiroir et insérez-le dans l'encadrement, et poussez-le jusqu'à ce qu'il soit en place.

Utilisation de votre refrigerateur

Les balconnets de la porte sont démontables pour vous permettre de les nettoyer et de les régler facilement.

1. Pour démonter un bac, simplement tirez-le vers le haut et retirez-le.
2. Pour le replacer, glissez-le dans le support désiré et poussez-le jusqu'au fond.

AVERTISSEMENT: Il peut être dangereux de ne pas installer solidement les balconnets de la porte. REMARQUE: NE DEMONTEZ PAS un bac contenant des aliments. ATTENTION: NE PERMETTEZ PAS aux enfants de jouer avec les paniers. Les coins aiguisés des paniers peuvent les blesser.

Compartiment à produits laitiers

1. Pour enlever le compartiment à produits laitiers, levez-le et retirez-le.
2. Pour replacer le compartiment à produits laitiers, glissez-le dans la position désirée et poussez-le jusqu'à fond.

BAC polyvalent

Placez le bac polyvalent sur une étagère intérieure, pas sur une étagère de la porte.

ATTENTION : N'utilisez pas le bac polyvalent comme une réserve de glace dans le compartiment de congélation. Le bac polyvalent devient facilement fragile s'il est congélé.

Compartiment congélateur BAC à GLACE

1. Pour retirer le bac à glace, tirez le tiroir autant que possible.
2. Soulevez doucement et retirez le bac à glace.
3. Pour réinstaller, tirez le tiroir autant que possible, mettez le bac à glace en position correcte puis repoussez le tiroir.

PANIER Metallique de la porte du congélateur

Vous pouvez accéder facilement aux aliments grâce au basculement du panier à fils métalliques de la porte du congélateur.

1. Pour l'enlever, poussez la console vers l'extérieur jusqu'à entendre un déclic. Puis, retirez le panier métallique.
2. Pour le replacer, accrochez l'extrémité du compartiment dans la console et poussez-le vers le bas jusqu'au fond.

1. Pour enlever le Durabase, ouvrez-le au complet. Inclinez le front du Durabase et retirez-le.
2. Pour le réinstaller, introduisez le Durabase dans les coulisses.

Cloison du durabase

La cloison du Durabase vous permet d'organiser l'espace du Durabase dans deux secteurs.

1. Pour l'enlever, poussez la cloison vers l'extérieur.
2. Pour la réinstaller, accrochez les coins supérieurs de la cloison au bord supérieur du Durabase.

AVERTISSEMENT: Si le séparateur Durabase est retiré, il y a suffisamment d'espace ouvert à l'intérieur pour qu'un enfant ou des animaux se glissent à l'intérieur. Pour prévenir les risques qu'un enfant ou un animal soit coincé ou suffoque accidentellement, NE les laissez PAS jouer à l'intérieur du tiroir.

TIROIR coulissant

Changement d'instruction à partir du changement de disposition.

Pour retirer le tiroir, poussez les crochets avant gauche et droit vers ① pour tirer vers le haut et retirez le tiroir. Soulevez doucement l'engrenage des côtés gauche et droit du tiroir et tirez vers ③

Pour réinstaller, repositionnez l'engrenage des côtés gauche et droit du tiroir après avoir tiré sur les rails autant que possible. Poussez doucement les côtés gauche et droit en vérifiant le crochet avant.

Filtre à eau

Il est recommandé de changer le filtre lorsque le voyant du filtre à eau s'allume ou lorsque vous observez une diminution de la performance de votre distributeur ou de celle de votre machine à glaçons.

Après avoir changé la cartouche du filtre à eau, réinitialisez l'affichage de l'état du filtre à eau ainsi que le voyant en maintenant le bouton enfoncé pendant 3 secondes.

1. Enlevez la vanne cartouche.

Mettre un godet au-dessous du trou lors du remplacement du contrôle.

REMARQUE: Puisque un peu d'eau coule pendant ce temps.

Tournez le bouton de la cartouche dans le sens des aiguilles d'une montre.

Retirez la cartouche.

1. Remplacez la cartouche par une cartouche neuve.

Retirez la cartouche neuve de son emballage puis retirez l'enveloppe de protection des joints toriques.

En orientant le bouton de la cartouche en position verticale, enfoncez la cartouche du filtre neuf à l'intérieur du couvercle jusqu'à ce qu'elle s'arrête.

Si vous ne parvenez pas à faire tourner le filtre d'un côté à l'autre, c'est qu'il n'est pas entièrement inséré.

Poussez-le fermement et pliez-le sur place. Vous entendrez un déclic lorsqu'il se remettra à sa place.

À l'aide de la poignée, pliez la cartouche environ 1/4 de tour dans le sens des aiguilles d'une montre. Vous entendrez en déclic lorsqu'elle se remettra à sa place.

1. Rinçage du système d'eau après le remplacement d'un filtre.

Faites couler de l'eau dans le distributeur d'eau pendant 3 minutes pour purger le système.

Risque d'explosion

Utilisez des nettoyeurs ininflammables. Autrement, vous risquez de provoquer un incendie, une explosion, voir la mort.

Le réfrigérateur et le congélateur se décongèlent automatiquement. Pourtant, nettoyez ces deux compartments au moins une fois par mois afin d'éviter les odeurs. Essuyez les déversements immédiatement.

Conseils généraux de nettoyage

• Débranchez le réfrigerateur ou coupez l'alimentation.
• Démontez toutes les pièces démontables, telles que tablettes, bacs, etc. Adressez-vous aux sections pertinentes de Utilisation de votre réfrigerateur pour les instructions de démontage.
• Utilisez une éponge propre ou un tissu doux et du détergent neutre avec de l'eau tiède. N'utilisez pas des nettoyeurs abrasifs ou corrosifs.
• Lavez à la main, rincez et asséchez toutes les surfaces au complet.
• Branchez le réfrigérateur ou reconnectez l'alimentation.

Extérieur

Les surfaces extérieures en métal peint encaustiqué aient à prévenir la rouille. Ne cirez pas les pièces en plastique. Cirez les surfaces en métal peint au moins deux fois par an avec de la cire pour des appareils ménagers (ou cire auto luisante). Appliquez la cire avec un tissu propre et doux. Pour les produits ayant des surfaces extérieures en acier inoxydable, utilisez une éponge propre ou un tissu doux et un détergent neutre avec de l'eau tiède. N'utilisez pas des nettoyeurs abrasifs ou corrosifs. Asséchez complètement avec un tissu doux.

Intérieur (permettez au congélateur de se réchauffer un peu pour éviter que le tissu se colle aux parois)

Pour enlever les odeurs plus facilement, vous pouvez laver l'intérieur du réfrigerateur avec un mélange de bicarbonate de sodium et eau tiède.

Mélangez 2 cuillères de bicarbonate de sodium dans 1 quart d'eau (26 g bicarbonate de sodium dans 1 litre d'eau.) Assurez-vous que le bicarbonate de sodium est complètement dissous pour ne pas égratigner les surfaces du réfrigerateur.

ATTENTION: En nettoyant l'intérieur, n'aspergez pas d'eau.

Compartiments contre-porte et JOINTS des PORTES

N'utilise pas de cires nettoyantes, de détergents concentrés, de lessives ni de nettoyeurs contenant du pétrole dans les pièces en plastique du réfrigerateur.

Pièces en plastique (couvercles et panneaux)

N'utilise pas de nettoyeurs de fenêtres, d'abrasifs ni de fluides inflammables. Ceux-ci peuvent égratigner ou endommager les matériaux.

Serpentins de condensation

Retirez le panneau arrière. Utilisez un aspirateur équipé d'une rallonge pour nettoyer le serpentin réfrigérant. Aspirez le serpentin lorsqu'il est sale ou poussièreux. Cette opération de nettoyage doit être menée chaque

Risque de choc électrique

Avant de remplacer une ampoule d'éclairage grillée, débranchez le réfrigerateur ou coupez l'alimentation à partir du disjoncteur ou de la boîte à fusibles.

REMARQUE: Le fait de mettre le contrôle en position OFF ne coupe pas l'alimentation du circuit d'éclairage.

Remarque:

• Pas toutes les ampoules pour appareils ménagers ne fonctionneront dans tout réfrigerateur. Assurez-vous de remplacer l'ampoule grillée pour une autre de la même dimension, forme et voltage.
• Les ampoules s'éteindront si la porte reste ouverte pendant sept minutes. Le fait de refermer la porte pendant une seconde rallume les ampoules.

Pour changer l'ampoule d'éclairage du réfrigérateur:

1. Débranchez le cordon d'alimentation de la prise.
2. Démontez les tablettes du réfrigerateur.
3. Poussez l'écran de protection vers le bas et retirez-le.
4. Tournez l'ampoule dans le sens inverse des aiguilles de l'horloge.
5. Remplacez-la par une ampoule neuve similaire de 40 watts.
6. Réinstallez tout dans l'ordre inverse de démontage.

Pour replacer la lampe du compartiment réfrigérateur

1. Débranchez le cordon d'alimentation de la prise secteur.
2. À l'aide d'un outil plat tel qu'un tournevis, dégagez le couvercle de la lampe en faisant levier, comme indiqué dans l'illustration ci-dessous. Faites pivoter le couvercle vers le bas pour dégager les attaches à l'arrière.
3. Vérifiez que l'ampoule n'est pas trop chaude au toucher. Tournez l'ampoule dans le sens contraire des aiguilles d'une montre pour la retirer.
4. Remplacez-la par une ampoule neuve similaire de 40 watts.
5. Insérez les attaches situées à l'arrière du couvercle dans les fentes correspondantes de la paroi supérieure du compartiment congélateur. Poussez vers le haut sur l'avant du couvercle pour le clipser en place.

ATTENTION: N'INTRODUISEZ PAS les doigts à l'intérieur du couvercle. L'ampoule peut être chaude.

Coupure d'energie

S'il y a une coupure d'énergie, appelez la compagnie d'énergie et demandez combien de temps durera la coupure.

1. Si l'énergie est coupée pendant 24 heures ou moins, gardez les portes du réfrigérateur bien fermées pour éviter que les alimentés se réchauffent et se décongèlent.
2. Si l'énergie est coupée pendant plus de 24 heures : a) Retirez tous les aliments et stockez-les dans une glacière.

Quand vous PARTEZ en vacances

Si vous choisissez de laisser le réfrigerateur en fonctionnement pendant votre absence, suivez ces instructions afin de préparer votre réfrigerateur avant de partir.

1. Consommez tous les produits périssables et congelez le reste.
2. Videz le bac à glace.

Si vous choisissez d'éteindre le réfrigérateur pendant votre absence, suivez ces instructions.

1. Retirez tous les aliments du réfrigerateur.
2. Selon votre modèle, mettez le contrôle du thermostat (commande du réfrigérateur) en OFF. Lisez la section Configuration des commandes.
3. Nettoyez le réfrigérateur, essuyez-le et asséchez-le au complet.
4. Utilisez du ruban adhésif ou un morceau de bois pour empêcher les portes de se fermer. L'entrée d'air évitera que les odeurs et la moisissure se produisent.

Quand vous déménagez

Quand vous déménagez vos réfrigérateur à une nouvelle maison, suivez ces instructions pour le préparer au déménagement.

1. Retirez tous les aliments du réfrigérateur et stockez tous les aliments surgelés avec de la glace sèche.
2. Selon votre modèle, mettez la commande du thermostat (commande du réfrigérateur) en OFF. Lisez la section Configurations des commandes.
3. Débranchez le réfrigerateur.
4. Nettoyez-le, essuyez-le et séchez-le au complet.
5. Démontez toutes les pièces démontables, emballez-les correctement et rangez-les toutes ensemble pour éviter qu'elles bougent et se brisent pendant le déménagement. Adressez-vous aux sections pertinentes de Utilisation de votre réfrigerateur pour lire les instructions de démontage.
6. Selon le modèle, levez le front du réfrigerateur pour qu'il roule plus facilement OU vissez-le aux pattes de nivellement pour éviter d'égratigner le plancher. Lisez la section Fermeture de la porte.
7. Fermez les portes et assurez-les avec du ruban adhésif et collez le cordon d'alimentation au réfrigérateur avec du ruban adhésif.

Une fois arrivé dans votre nouvelle maison, réinstallez tout suivant les instructions de la section Installation de votre réfrigérateur.

Risque de blessures personnelles

Évitez le contact avec les pièces amovibles du mécanisme d'éjection ou avec l'élément chauffant fabriquant les cubes. NE PLACEZ PAS les doigts ni les mains dans le mécanisme de fabrication de glace automatique quand le réfrigérateur est branché.

Instructions de fonctionnement

Bouton de sélection de dimension des cubes

La machine à glaçons est capable de produire 8 cubes par cycle—environ 100-130 cubes dans une période de 24 heures, selon la température du compartiment congélateur, la température ambianté, la quantité de fois que la porte soit ouverte et les autres conditions de fonctionnement.

Si le réfrigerateur est utilisé avant de réaliser le raccordement de l'eau à la machine à glaçons, mettez l'interrupteur en O (off).

Si le réfrigerateur a été raccordé à une source d'eau, mettez l'interrupteur en I (on).

La machine à glaçons se replira d'eau lorsqu'elle est assez froide pour congeler. Un réfrigérateur qui vient d'être installé peut tarder de 12 à 24 heures à fabriquer des glaçons.

Jetez les premiers glaçons pour vous assurer que le conduit d'eau est propre.

Vérifiez que rien n'obstrue le balayage du bras palpeur.

Lorsque le compartiment atteint le niveau du bras palpeur, la machine à glaçons arrête la production de glace.

Il est normal que plusieurs glaçons soient collés.

Si les glaçons ne sont pas utilisés souvent, ils deviennent troubles, avec un goût de moins et rétrécis.

REMARQUE: Si la dimension du cube est inférieure ou supérieure à ce que vous vous attendiez, vous pouvez la régler avec le bouton de sélection de dimension des cubes.

Chaque fois que vous appuyez sur ce bouton, le voyant supérieur suivant s'allume. Le voyant se trouvant le plus haut correspond à la plus large dimension des cubes. Étant dans la position la plus haute, si vous appuyez encore sur le bouton, le voyant se trouvant le plus bas s'allumera.

Quand vous DEVEZ METTRE l'interrupteur de la machine à glaçons en o (OFF)

Lorsque l'approvisionnement d'eau sera coupé pendant plusieurs heures. Lorsque le bac à glace sera enlevé pendant plus d'une ou deux minutes. Lorsque le réfrigérateur ne sera pas utilisé pendant plusieurs jours.

BRUITS Normaux que vous POUVEZ entendre

• La vanne à eau de la machine à glaçons bourdonnera lorsque la machine se remplit d'eau. Si l'interrupteur est en position I (on), elle bourdonnera même si elle n'a pas encore été raccordée à l'eau. Pour arrêter le bourdonnement, mettez l'interrupteur en O (off).

REMARQUE: Si vous gardez l'interrupteur en position I (on) avant de raccorder le conduit d'eau, vous pouvez endommager la machine à glaçons.

• Vous entendrez le bruit des cubes tombant dans le bac et de l'eau coulant dans les tuyaux lors du remplissage de la machine à glaçons.

Preparation pour les vacances

Mettez l'interrupteur de la machine à glaçons en O (off) et coupez l'approvisionnement d'eau du réfrigérateur.

Si la température ambiantetombe au-dessous du niveau de congélation, contactez un technicien qualifié pour drainer le système d'approvisionnement d'eau, afin d'éviter des dommages matériels graves à cause d'un conduit ou d'un raccordement d'eau brisé.

Avant de commencer

L'installation de ce conduit d'eau n'est pas couverte par la garantie du fabricant du réfrigerateur ou de la machine à glaçons. Suivez ces instructions avec soin pour minimiser le risque de dommages coûteux.

Le martèlement de l'eau (les coups de l'eau à l'intérieur des tuyaux) à l'intérieur de la tuyauterie de la maison peut endommager les pièces du réfrigerateur et provoquer des fuites ou des inondations. Contactez un plombier qualifié pour corriger le martèlement de l'eau avant d'installer le conduit d'approvisionnement d'eau au réfrigerateur.

Pour éviter de brûler ou d'endommager le produit, ne raccordez pas le conduit d'eau au conduit d'eau chaude.

Si vous utilisez votre réfrigérateur avant de raccorder le conduit d'eau, assurez-vous que l'interrupteur est en position O (off).

N'installez pas la tuyauterie de la machine à glaçons dans des secteurs où les températures tombent en dessous du niveau de congélation.

Si vous utilisez un dispositif électrique (tel qu'une perceuse) lors de l'installation, assurez-vous que le dispositif aura une double isolation ou sera mis à la terre de façon à réduire le risque de choc électrique ou sera alimenté à piles.

Toutes les installations doivent être conformes aux contraintes des codes de plomberie locaux.

REMARQUE: Protégez-vous les yeux. Pour l'installation, le tuyau sera fourni avec le réfrigerateur. En cas de réinstallation, le tuyau doit être jeté et remplacé par un tuyau neuf.

Ce dont vous AVEZ BESOIN

Tuyau de cuivre, de 1/4 de diamètre extérieur pour raccorder le réfrigerateur à la source d'eau.

Assurez-vous que les deux extrémités du tuyau ont une coupe carrée.

Pour déterminer la longueur du tuyau à utiliser : mesurez la distance entre la vanne à eau à la partie arrière du réfrigerateur et le conduit d'approvisionnement d'eau et ajoutez-lui 8 pieds (2,4 m). Assurez-vous qu'il y a une section de tuyau supplémentaire (environ 8 pieds [2,4 m] bouclée dans 3 coudes d'un diamètre d'environ 10 [25 cm]) pour permettre la séparation du réfrigerateur du mur après l'installation.

• Une source d'eau froide. La pression d'eau doit être entre 147-834 kPa pour les modèles sans filtre à eau et entre 280-834 kPa pour les modèles avec filtre à eau.

Perceuse. - 1/2. ou clé de serrage réglable. - Tournevis plat et cruciforme.

• Deux écrous de serrage d'un diamètre extérieur de 1/4. et viroles (manches) pour raccorder le tuyau de cuivre à la vanne de sectionnement et à la vanne

• Si vous avez un conduit d'eau en cuivre à les extrémités évasées, vous aurez besoin d'un adaptateur (disponible dans les magasins d'articles de plomberie) pour raccorder le conduit d'eau au réfrigérateur. Vous pouvez couper le bout évasé au tuyau et utiliser un dispositif de

• La vanne de sectionnement pour raccorder le conduit d'eau froide. La vanne de sectionnement doit avoir une entrée d'eau avec un diamètre intérieur minimal de

5/32. au point de raccordement au CONDUIT D'EAU FROIDE. Les vannes de sectionnement du type étier sont inclues dans plusieurs kits d'approvisionnement d'eau. Avant d'en acheter, assurez-vous qu'une vanne du type étier est conforme aux codes de plomberie locaux.

Instructions d'installation

Installez la vanne de sectionnement dans le conduit d'eau potable plus fréquemment utilisé.

1. COUPEZ l'approvisionnement d'eau principal

Fermez la vanne la plus proche pour soulager la pression du conduit.

2. Choisissez l'emplacement de la VANNE

Choisissez un emplacement facilement accessible pour la vanne. Il est moins déconseillé de la placer dans un tuyau d'eau vertical. S'il est nécessaire de la placer dans un tuyau d'eau horizontal, installez-la dans la partie supérieure ou sur le côté, plutôt que dans la partie inférieure, pour éviter les sédiments du tuyau d'eau.

3. PERCEZ un TROU pour la VANNE

Percez un trou de 1/4 dans le conduit d'eau (même si vous utilisez une vanne auto

percante) avec une mèche aiguisée. Enlevez tous les rebords résultant du perçage du tuyau. Veuillez éviter le contact de l'eau avec la perceuse. Si

vous ne percez pas un trou de 1/4. Il est possible que la production de glace soit réduite ou que les glaçons soient plus petits.

4. SERREZ La VANNE de selectionnement

Serrez la vanne de sectionnement au tuyau d'eau froide avec un collier de serrage pour tuyaux.

REMARQUE: Les Codes de plomberie de l'état de Massachusetts 248CMR doivent être respectés.

Les vannes du type étrier sont illégales et leur utilisation est interdite dans le Massachusetts.

Consultez avec un plombier agré.

5. SERREZ le collier de serrage pour TUYAUX

Serrez les vis du collier de serrage jusqu'à ce que la rondelle d'échappement commence à se dilater.

REMARQUE: Ne serrez pas en excès ou vous risquez d'endommager la tuyauterie.

6. Acheminez la tuyauterie

Acheminez la tuyauterie entre le conduit d'eau froide et le réfrigerateur. Acheminez la tuyauterie à travers le trou percé dans le mur ou le plancher (derrière le réfrigerateur ou près de sa base) aussi proche que possible.

REMARQUE: Assurez-vous qu'il y a une section de tuyau supplémentaire (environ 8 pieds [2,4 m] bouclée dans 3 coudes d'un diamètre d'environ 10 [25 cm]) pour permettre la séparation du réfrigérateur du mur après l'installation.

7. Raccordez la tuyauterie à la VANNE

Placez l'écrou de serrage et la virole (manche) pour le tuyau de cuivre dans le bout du tuyau et raccordez-le à la vanne de sectionnement.

Assurez-vous que la tuyauterie est complètement introduite dans la vanne. Serrez l'écrou fortement.

REMARQUE: Les Codes de plomberie de l'etat de Massachusetts 248CMR doivent être respectés.

Les vannes du type étrier sont illégales et leur utilisation est interdite dans le Massachusetts.

Consultez avec un plombier agré.

8. LAVAGE de la tuyauterie

Ouvrez l'approvisionnement principal d'eau et laissez couler l'eau jusqu'à ce que l'eau soit propre.

Fermez le passage d'eau avec la vanne après avoir laissé s'écouler environ un quart d'eau dans la tuyauterie.

9. Raccordement du TUYAU au refrigerateur

Retrait et remplacement du couvercle de la vanne

Remarque:

• Avant de raccorder la conduite d'eau au réfrigerateur, vérifie que le cordon d'alimentation du réfrigerateur n'est pas banché sur la prise secteur.
• Enlevez la bague en plastique flexible du robinet d'adduction d'eau.
• Placez l'écrou de serrer et la virole (manchon) à extrémité du tuyau comme indiqué sur la figure.
• Placez l'extrémité du tube de cuivre dans la connexion aussi loin que possible. Tout en fixant la tuyauterie, serrez le connecteur.

ATTENTION: Vérifiez l'absence d'écoulement d'eau au niveau des raccordements des canalisations.

10. OUVREZ la VANNE de sectionnement de l'eau

Serrez tous les raccordements représentant des fuites.

Remplace le couvercle d'accès au compartiment du compresseur.

11. Branchez le réfrigérateur

Placez le serpentin de la tuyauterie pour qu’il ne vibre pas contre la partie arrière du réfrigérateur ou contre le mur. Rapprochez le réfrigérateur au mur.

12. Demarrez la machine à glacons

Réglez l'interrupteur de la machine à glaçons dans la position ON.

La machine à glaçons ne commencera pas à fonctionner jusqu'à atteindre sa température de fonctionnement de -9°C ou moins.

Le fonctionnement commencera alors automatiquement si l'interrupteur de la machine à glaçons est en position I (on).

BRUITS Normaux que vous POUVEZ entendre

Votre nouveau réfrigerateur peut faire des bruits que vos ancien réfrigerateur ne faisait pas. Puisque ces bruits seront nouveaux pour vous, vous pouvez vous en préoccuper. La plupart de ces nouveaux bruits sont normaux. Les surfaces dures, comme le plancher, les ours et les armoires peuvent augmenter la résonance des bruits. Le guide suivant décrit les types de bruits et quelle peut être leur source.

• La minuterie de décongélation émet un déclic lorsque le cycle de décongélation automatique commence et se termine. La commande du thermostat (ou commande du réfrigerateur, selon le modèle) produit aussi un déclic lorsque son cycle démarre et s'arrête.
• Des crépitements peuvent provenir du flux du réfrigérant, du conduit d'eau ou des produits placés sur le réfrigerateur.
• Voiture réfrigerateur est dessiné pour fonctionner plus efficacement afin de conserver vos aliments à la température désirée. Le haut rendement du compresseur peut provoquer que vous nouveaux réfrigerateur fonctionne plus longtemps que l'ancien et il est possible que vous entendiez un son modulé ou aigu.
• Il est possible que vous entendiez le moteur du ventilateur de l'évaporateur faisant circuler l'air à travers les compartiments réfrigerateur et congélateur.
• À la fin de chaque cycle, il est possible que vous entendiez un bruit de glouglou produit par la circulation du réfrigérant dans votre réfrigérateur.
• La contraction et l'expansion des parois intérieures peuvent provoquer des bruits d'éclatement.
• L'évacuation d'eau dans le radiateur de décongélation pendant le cycle de décongélation peut provoquer un bruit de grésillement.
• Il est possible que vous entendiez l'air soufflé par le ventilateur du condensateur, traversant le condensateur.
• Il est possible que vous entendiez l'écoulement d'eau vers le bac de drainage pendant le cycle de décongélation.

	Vérifiez si...	Alors...
LE RÉFRIGERATEUR NE FONCTIONNE PAS	Le cordon d'alimentation est débranché. Un fusible a sauté ou le disjoncteur a coupé le courant. La commande du réfrigerateur est réglée en position OFF. Le réfrigerateur est en cycle de décongélation.	► Branchez correctement le cordon à une prise ayant le voltage approprié. ► Remplacez le fusible ou réinitialiser le disjoncteur. ► Lisez la section Configurations des commandes à la page 55. ► Attendeze environ 30 minutes jusqu'à la fin du cycle de décongélation.
VIBRATIONS OU CRÉPITÉMENTS	Le réfrigerateur est solidement appuyé sur le plancher.	► Le plancher n'est pas assez solide ou égal ou les pâttes de nivélément ont besoin d'un nouveau réglage. Lisez la section Installation à la page 47.
L'éCLAIRAGE NE FONCTIONNE PAS	Le cordon d'alimentation est débranché. L'ampoule d'éclairage n'est pas bien serrerée. L'ampoule d'éclairage est grillée.	► Branchez correctement le cordon à une prise ayant le voltage approprié. ► Mettez la commande du réfrigerateur en position OFF et débranchez le réfrigerateur. Remplacez l'ampoule. Branchez le réfrigerateur et réinitialisez la commande du réfrigerateur. ► Remplacez l'ampoule grillée par une autre du même voltage, dimension et forme disponible dans le magasin spécialisé de votre région. (Lisez la section Changement de l'ampoule d'éclairage aux pages 63-64.) Mettez la commande de température en position OFF et débranchez le réfrigerateur avant de remplacer l'ampoule. ► Le fait de refermer la porte pendant une seconde rallume les ampôules.
	La porte reste ouverte pendant sept minutes.

GUIDE De depannage

	Vérifiez si...	Alors...
LE MOTEUR DU COMPRESEUR SEMBLE NE PAS FONCTIONNER ASSEZ LONGTEMPS	Le réfrigerateur remplace était un modele plus ancien.La tempabilité ambiente est plus haute que la tempabilité normale.La portea été souvent ouverte ou une grande quantité d'aliments a été ajoutée.Lé réfrigerateur vient d'être branché et la commande du réfrigerateur est réglée correctement.La commande du réfrigerateur n'est pas réglée correctement selon les conditions environnantes.Les portes ne sont pas bien fermées.Les serpents de condensation sont sales.	Les réfrigerateurs modernes, ayant un espace de stockage plus grand, demandent une période de fonctionnement plus longue.Lé moteur fonctionnera plus longtemps dans des conditions plus chaudes.Dans des températures ambientes normales, le moteur devrait fonctionner environ 40% à 80% du temps.Dans des conditions plus chaudes, il devrait peut-être fonctionner encore plus longtemps.Lé fait d'introduire des alimentés et d'ouvir la portere réchauffe le réfrigerateur. Il est normal que le réfrigerateur fonctionne plus longtemps pour pouvoir réfrigerer davantage. Le fait d'introduire une grande quantité d'aliments réchauffe le réfrigerateur. Lisez la section Guide pour le stockage d'alments à la page 56. Pour faire des économies d'énergie, essayez de sortir du réfrigerateur tout dont vous avez besoin en une seule fois, gardez les alimentés de façon ordonnée pour qu'il soit plus facile de les trouver et fermez la porte aussiot possible.Lé réfrigerateur tardera 24 heures à réfrigerer complètement.Lisez la section Réglage de la configuration des commandes à la page 56.Fermez les portes correctement. Si vous ne pouvez pas les fermer complètement, lisez Les portes ne ferment pas à la fin de ce manuel.Cela évite le transfert d'air et oblige le moteur à fonctionner davantage. Nettoyez les serpents de condensation. Lisez la section Entretien et nettoyage aux pages 63-64.
LES PORTES NE FERMENT PAS COMPLETÉMENT	Le réfrigerateur n'est pas nivélé.Iy a des alimentés qui empêchent de bien fermer la portel.Le bac à glace, le couvercle du bac à légumes, les tiroirs, les tablettes, les balconnets de la porte ou les paniers sont mal placés.Les joints sont collés.Le réfrigerateur se balance ou semble instable.Les portes ont été enlevées pendant l'installation du produit et mal réinstallées.	Lisez Nivellement et alignement de la porte à la page 54.Réordonnez les alimentés et les tablettes.Fermez les bacs correctement et placez le couvercle du bac à légumes, les tiroirs, les tablettes et les paniers correctement. Lisez la section Utilisation de votre Réfrigerateur aux pages 55-62.Nettoyez les joints et leurs surfaces de contact.Applique une fine couche de paraffine dans les joints après le nettoyage.Metzez le réfrigerateur à niveau. Lisez la section Nivellement et alignement de la porte à la page 54.Retirez et replacez les portes suivant les sections de Poignées et portes Démontage et remplacement du réfrigerateur aux pages 55-62 ou contactez un technicien qualifié.
IL Y A DES CHRISTAUX DE GLACE OU DU GIVRE DANS LES ALIMENTS SURGELES	La porte n'est pas bien fermée.La porte est ouverte souvent.	Lisez Les portes ne ferment pas complètement en haut.Si la porte est ouverte, de l'air humide et chaud entre dans le congléateur, ce qui produit la décongélation.

GUIDE de dépannage

	Vérifiez si...	Alors...
LA GLACE A UN MAUVAIS GOÛT OU ODEUR	La machine à glaçons vient d'être installée.	N'utilisez pas les premiers lots de glaçons pour éviter les glaçons troubles et avec un mauvais goût.
	La glace a été longtemps stockée.	Jetez les valeurs glaçons et replissait le compartment avec de l'eau fraîche.
	Les alimentents n ont pas été bien enveloppés dans leurs comportments.	Emballez les alimentents de nouveau pour éviter que leur odeur se transmette aux glaçons.
	L'eau contient des minéraux, tels que le suture.	Il peut être nécessaire un filtre à eau (ou de le replacer) afin d'éliminer les mauvaises odeurs et goûts.
	L'intérieur du réfrigérateur a besoin de nettoyage.	Lisez la section Entretien et nettoyage aux pages 63-64.
	Le bac à glace a besoin de nettoyage.	Videz et nettoyez le bac. N'utilisez pas les valeurs glaçons.
IL Y A DE L'EAU DANS LE BAC DE DRAINAGE DE DÉCONGÉLATION	Le réfrigerateur est en décongélation.	L'eau sera evaporée. Il est normal que de l'eau tombe dans le bac de décongélation.
	Il est plus humide que d'habitude.	Il est normal que l'eau du bac de décongélation tarde plus longtemps à être evaporée. Cela est normal lorsqu'il fait chaud ou humide.
IL SEMBLE QUE LE RÉFRIGERATEUR FAIT BEAUCOUP DE BRUIT	Les bruits sont normaux dans votre réfrigerateur.	Lisez la section Bruits normaux que vous pouvez entendre à la page 69.
LA MACHINE À GLAÇONS NE PRODUIT PAS DE GLACE OU ELLE PREND TROP DE TEMPS À LA PRODUIRE	La température du congelateur est assez froide pour conduire de la glace.	Attendez 24 heures après la mise en marche pour la production de glace. Lisez la section Configurations des commandes à la page 55.
	La porte est restée ouverte.	Vérifiez s'il y a qu'elle chose qui garde la porte ouverte.
LES CUBES PRODUITS PAR LA MACHINE À GLAÇONS SONT TRÉS PETITS	La dimension plus petite des cubes est sélectionnée.	Sélectionnez une dimension plus grande des cubes avec le sélecteur de dimension des cubes.
	La vanne de sectionnement d'eau qui raccorde le réfrigerateur au conduit d'eau est bouchonnée.	Contactez un plombier pour nettoyer la vanne.
IL EST TRÉS DIFFICILE D'OUVRIR LES PORTES	Les joints sont sales ou collants.	Nettoyez les joints et leurs surfaces de contact. Appliqueez une fine couche de cire dans les joints après le nettoyage.
	Vous foulez rouvrir la porte peu de temps après l'avoir ouverte.	Lorsque vous ouvre la porte, de l'air chaud entre dans le réfrigerateur. Le refroidissement brusque de l'air chaud créé un vide. S'il est difficile d'ouvirri la porte, attendez 5 minutes pour permettre que la pression d'air s'équilibre et essayez alors de l'ouvirri plus facilement.

GUIDE De depannage

	Vérifiez si...	Alors...
LA TEMPERATURE EST TRÉS CHAUDÉ OU IL Y A DE L'HUMIDITÉ INTÉRIEURE	Les conduits de ventilation d'air sont bloqués. L'air circule du congélateur à la section des alimentés frais et revienne à travers les conduits de ventilation de la cloison divisant les deux sections.	• Sentez le flux d'air des conduits de ventilation avec votre main et déplacez tous les alimentés qui bloquent les conduits de ventilation et réduisent le flux d'air. Lizez Flux multiples à la page 55 pour l'emplacement des conduits d'air.
	Les portes sont ouvertes souvent.	• Si la porte est ouverte, de l'air chaud entre dans le réfrigérateur. Plus de temps la porte est ouverte, plus d'humidité y enterra et plus d'air chaud le réfrigérateur devra refroidir. Pour garder le réfrigérateur froid, essayez de sortir du réfrigérateur tout ce dont vous avez besoin en une seule fois, gardez les alimentés de façon ordonnée pour qu'il soit plus facile de les trouver et fermez la porte aussiot possible.
	La commande n'est pas réglée correctement selon les conditions environnantes.	• Lizez la section Configurations des commandes à la page 55. Attendez 24 heures pour que les températures deviennent stables. Si la température est très froide ou très chaude, composez un seul numéro par fois.
	Une grande quantité d'aliments vient d'être introduite dans le réfrigérateur ou dans le congélateur.	• Quand vous introduisez des alimentés chauds dans le réfrigérateur, il est possible que le réfrigérateur tarde quelques heures pour reprendre la température normale.
	Les alimentés ne sont pas bien emballés.	• Emballez les alimentés correctement et essuyez bien les compartments avant de les stocker dans le réfrigérateur pour éviter l'accumulation d'humidity. S'il est nécessaire, remballez les alimentés suivant les instructions de la section Guide pour le stockage d'aliments à la page 56.
	Les portes ne sont pas bien fermées.	• Lizez Les portes ne ferment pas complètement à la page 70.
	Le temps est humide.	• Dans un climat humide, l'air transporte de l'humidité vers le réfrigérateur lorsque les portes sont ouvertes.
	Un cycle de décongélation automatique vient de se compléter.	• La formation de gouttelettes d'eau sur la paroi arrière est normale après la décongélation du réfrigérateur.

Élimination de vêture ANCIEN appareil

1. Ce symbole, représentant une poubelle sur roulettes barrée d'une croix, signifie que le produit est couvert par la directive européenne 2002/96/EC.
2. Les éléments électriques et électroniques doivent être jetés séparément, dans les vide-ordures prévus à cet effet par votre municipalité.
3. Une élimination conforme aux instructions aidera à réduire les conséquences négatives et les risques éventuels pour l'environnement et la santé humaine.
4. Pour plus d'information concernant l'élimination de votre ancien appareil, veuillez contacter votre mairie, le service des ordures ménagères ou encore le magasin où vous avez acheté ce produit.
5. Informations sur les gaz à effet de serre fluorés utilisés comme fluides frigorigènes dans ce réfrigerateur.

Nom chimique	Composition des gaz	Total GWP (kg CO2-eq)
R-134a	100% HFC-134a	1300

Avertissement important

Réfrigérateurs a

Afin d'éviter tous risques de contamination générés par une mauvaise conservation des produits frais, nous vous recommandons de suivre les précautions élémentaires suivantes.

Réglage du thermostat

Le compartiment fraîcheur doit être maintenu à une température maximale de 4°C.

Le thermomètre fourni vous permettra de régler cette température et de la contrôler régulièrement.

Positionnement du contrôleur de température

Mettez le thermomètre dans le compartiment fraîcheur de votre appareil.

Le schéma ci-après vous permettra de positionner convenablement.

Le compartiment fraîcheur est repéré en couleur,

Mettre le thermomètre à l'emplacement indiqué par la flèche.

Modalité de réglage

Les indications communiquées ci-après vous permettront d'ajuster la température du compartiment fraischer de votre appareil.

Le réglage de la température de votre appareil devra être effectué

• Positionner le témoin de température comme indiqué sur le schéma ci-dessus
• Attendre que la température des aliments soit homogène (12 heures). Nous vous recommandons d'effectuer le réglage du thermostat le matin de bonne heure car votre réfrigerateur n'a pas été chargé ou ouvert pendant la nuit.
• Ajuster le thermostat du réfrigérateur de façon à voir apparaitre l'information dans la fenêtre du thermomètre.
• Recommencer l'opération plusieurs fois jusqu'à atteindre la température idéale de conservation des denrées fragiles (<4 °C)

Remarque

Le thermomètre a une certaine inertie et l'ouverture de la porte du réfrigérateur engendre des variations de température importantes. Aussi, nous vous demandons d'ajuster le réglage du thermostat en respectant un délai de quelques heures entre deux tentatives de réglage (durant ce laps de temps, les portes du réfrigérateur resteront fermées).

Contrôle périodique du réglage de température

Même si vous estimez avoir réglé convenablement le thermostat de votre réfrigérateur,

A / Laissez en permanence le thermomètre dans votre réfrigérateur B / Vérifiez régulièrement si le symbole « OK » est affiché (température inférieure à +4 °C) C / Au besoin, modifiez le réglage du thermostat de façon à faire apparaitre le symbole dans la fenêtre du thermomètre

Tous les acteurs intervenant entre les producteurs et les consommateurs doivent impérativement préserver la température des aliments qu'ils transportent ou conservent.

Vous aussi, vous devez impérativement

• Écourter au maximum le temps de transport des alimentés tels que viande, poisson ou alimentés courinés a base de...
• Garder au frais, les aliments durant le trajet Distributeur / Domicile
• Conserver les aliments dans un emplacement réfrigéré à une température inférieure à +4 °C

Attention

La température d'un véhicule peut facilement atteindre 30°C.

De ce fait, l'augmentation de la température des alimentés transportés peut influer sur leur fraîcheur.

Au besoin et afin d'éviter tous risques liés à l'augmentation de température des alimentés sensibles, nous vous recommandons d'utiliser des sacs ou récipients isothermes.

Si vous insérez un bloc réfrigérant dans un sac isotherme, le risque d'élévation de température des alimentés sera réduit (si le trajet est court).

Respect d'hygiène et de sécurité

Votre réfrigérateur conserve des denrées périsables, qui peuvent entrer en contact entre elles ou avec les parois de l'appareil.

Vous devez impérativement respecter les dates de péremption (indiquées sur la majorité des emballages des denrées périssables) et jeter les aliments ayant tournés, rassis ou suspects comme tels (couleur d'origine modifiée, moisissure si apparaisant en surface, odeur suspecte...)

Toutes les surfaces du compartiment réfrigerateur de votre appareil doivent être régulièrement nettoyées et désinfectées.

Vous pouvez utiliser des lingettes (imbibées d'un produit nettoyant et désinfectant spécifique) ou un chiffon doux imbibé de produit nettoyant (solvants à proscrire).

Dernières recommandations

Utilisez exclusivement le thermomètre fourni par le constructeur et respectez scrupuleusement les consignes qui vous ont été données. Réclamez un thermomètre à votre distributeur si votre réfrigérateur en est dépourvu.
