MODE D'EMPLOI GPSMAP 5215 GARMIN

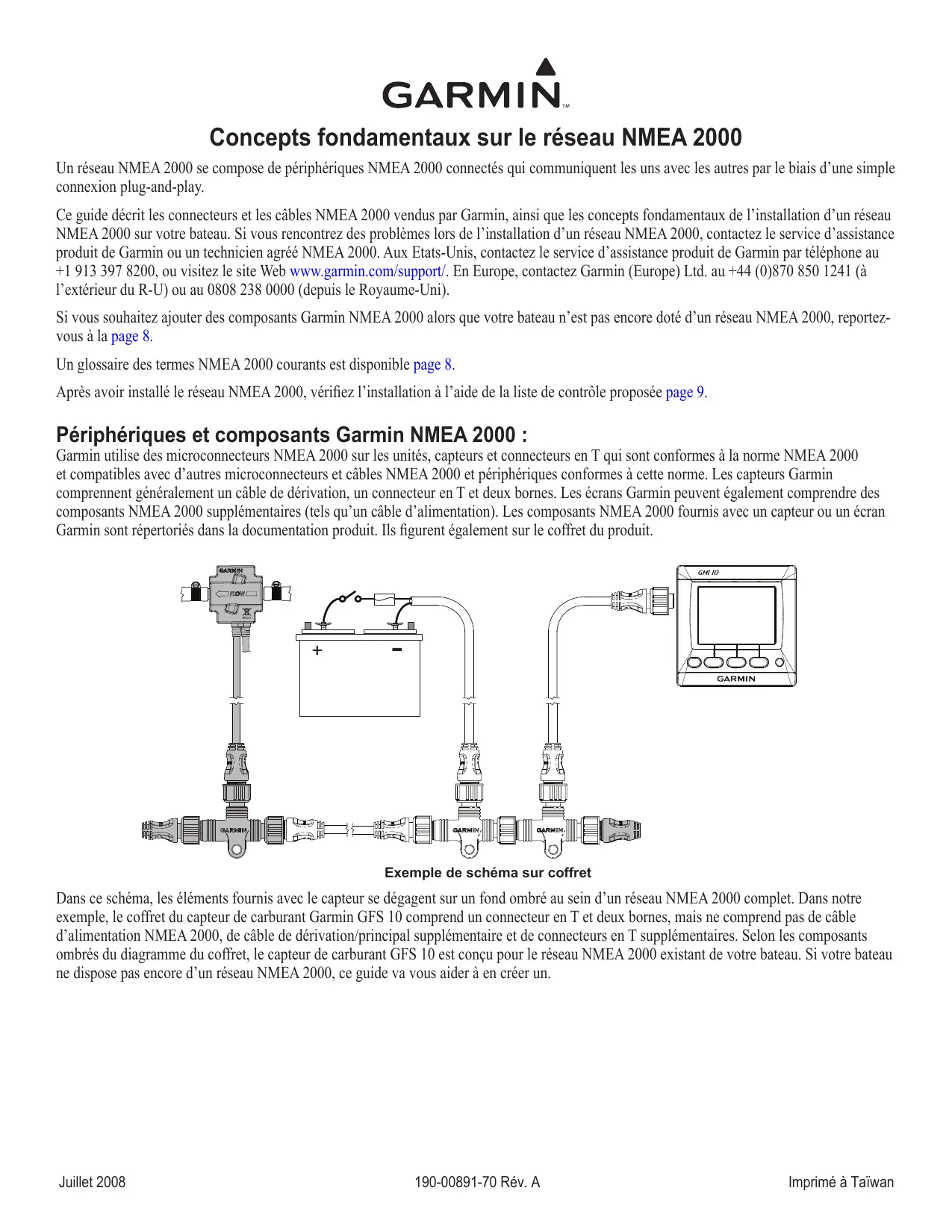

Concepts fondamentaux sur le réseau NMEA 2000
Un réseau NMEA 2000 se compose de péripériques NMEA 2000 connectés qui communiquent les uns avec les autres par le biais d'une simple connexion plug-and-play.
Ce guide décrit les connecteurs et les cables NMEA 2000 vendus par Garmin, ainsi que les concepts fondamentaux de l'installation d'un réseau NMEA 2000 sur votre bateau. Si vous rencontres des problèmes lors de l'installation d'un réseau NMEA 2000, contactez le service d'assistance produit de Garmin ou un technicien agreeé NMEA 2000. Aux États-Unis, contactez le service d'assistance produit de Garmin par téléphone au +1 913 397 8200, ou visitez le site Web www.garmin.com/support/. En Europe, contactez Garmin (Europe) Ltd. au +44 (0)870 850 1241 (à l'extérieur du R-U) ou au 0808 238 0000 (depuis le Royaume-Uni).
Si you souhaitez ajouter des composants Garmin NMEA 2000 alors que votre bateau n'est pas encore doté d'un réseau NMEA 2000, reportez-vous à la page 8.
Un glossaire des termes NMEA 2000 courants est disponible page 8.
Après avoir installé le réseau NMEA 2000, vérifiez l'installation à l'aide de la liste de contrôle proposée page 9.
Périphériques et composants Garmin NMEA 2000 :
Garmin utilise des microconnecteurs NMEA 2000 sur les unités, capteurs et connecteurs en T qui sont conformes à la norme NMEA 2000 et compatibles avec d'autres microconnecteurs et cables NMEA 2000 et périhériques conformes à cette norme. Les capteurs Garmin comprendné généralement un cable de dérivation, un connecteur en T et deux bornes. Les écrans Garmin peuvent également comprendre des composants NMEA 2000 supplémentaires (teils qu'un cable d'alimentation). Les composants NMEA 2000 fournis avec un capteur ou un écran Garmin sont répertoriés dans la documentation produit. Ils figurent également sur le coffret du produit.

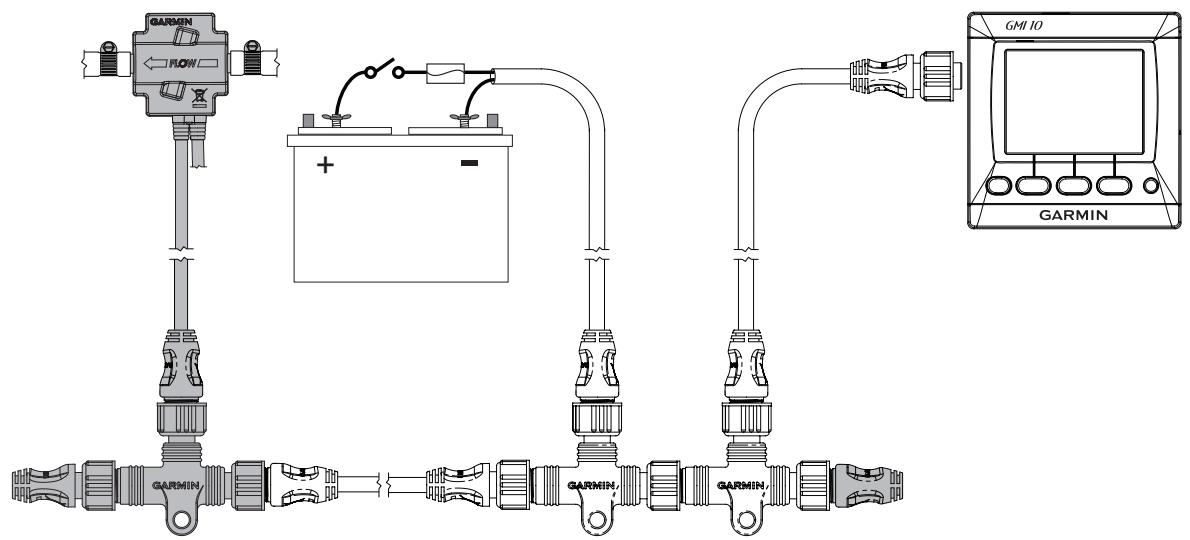

Exemple de schéma sur coffret
Dans ce schéma, les éléments fournis avec le capteur se dégagent sur un fond ombré au sein d'un réseau NMEA 2000 complet. Dans notre exemple, le coffret du capteur de carburant Garmin GFS 10 comprend un connecteur en T et deux bornes, mais ne comprend pas de cable d'alimentation NMEA 2000, de cable de dérivation/principal supplémentaire et de connecteurs en T supplémentaires. Selon les composants ombrés du diagramme du coffret, le capteur de carburant GFS 10 est unconçu pour le réseau NMEA 2000 existant de votre bateau. Si votre bateau ne dispose pas encore d'un réseau NMEA 2000, ce guide va vous aider à en creer un.
Composants NMEA 2000
Un réseau NMEA 2000 a pour composants principaux des connecteurs en T, des bornes, des cables de dorsale/de déivation et un cable d'alimentation.
| Connecteur en T | Borne môle | Borne fémelle | Borne en ligne |
| 010-11078-00 | 010-11080-00 | 010-11081-00 | 010-11096-00 |

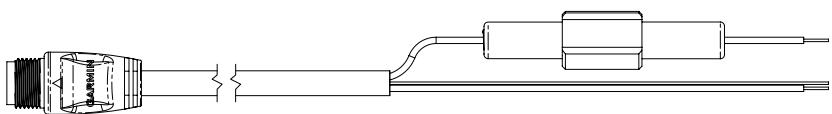

Câble d'alimentation
010-11079-00 (2 metres (6,5 pieds)) (fusible 3 A fourni)

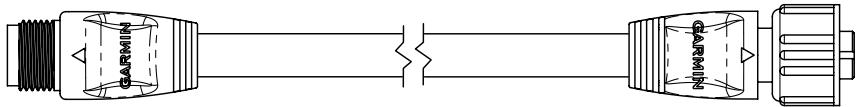

Cable de dorsale/de derivation
30,5 centimètres (1 pied) 010-11076-03
Cable/connecteurs spécialisés

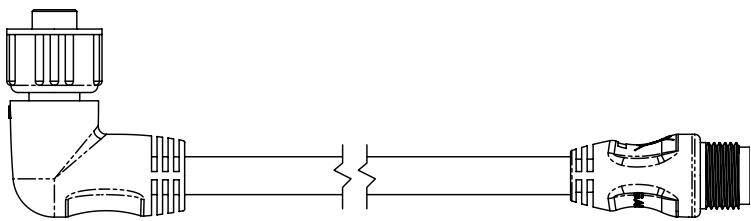

Cable de derivation a angle croit de 2 metres (6,5 pieds)
010-11089-00
Connecteur male installable sur site*
010-11094-00
Connecteur femelle installable sur site*
010-11095-00
Commutateur électric du réseau NMEA 2000
K00-00368-00
*Les connecteurs installables sur site permettent de creer des cables de derivation et des cables d'extension de dorsale de longueur personalisée. Les connecteurs installables sur site peuvent ete utilisés pour raccourcir n'importe quel cable de derivation/de dorsale Garmin NMEA 2000.
REMARQUE : toutes les connexions mâles/femelles sont interchangeables. Pour cette raison, vousdezvezvousassurer que les connecteurs en T sont utiliséscorrectement lors de la conception de vrotre reseau NMEA 2000.Voir page 4.
Conception d'un réseau NMEA 2000
Le canal de communication principal d'un réseau NMEA 2000 est une dorsale à laquelle se connectent vos péripériques NMEA 2000. Chaque péripérisque NMEA 2000 se connecte au cable de dorsale à l'aide d'un connecteur en T. Pour que le réseau fonctionne correctement, le cable de dorsale NMEA 2000 doit être branché à l'alimentation et les terminaisons doivent être installées aux deux extrémités du réseau.
Lorsque vous conceivezvez Your reseau NMEA 2000, commences par dessiner un schema representing le reseau souhaite. Ce diagramme doit comprend des informations importantes telle que:
- les périphériques qui seront connectés au réseau ;
- l'emplacement approximatif de la dorsale et des périhériques sur le bateau ;
les distances approximatives entre les péripériques et la dorsale, ainsi que la longueur approximative de la dorsale ; - la consommation électrique de chaque périhérique (numéro d'équivalence de charge).

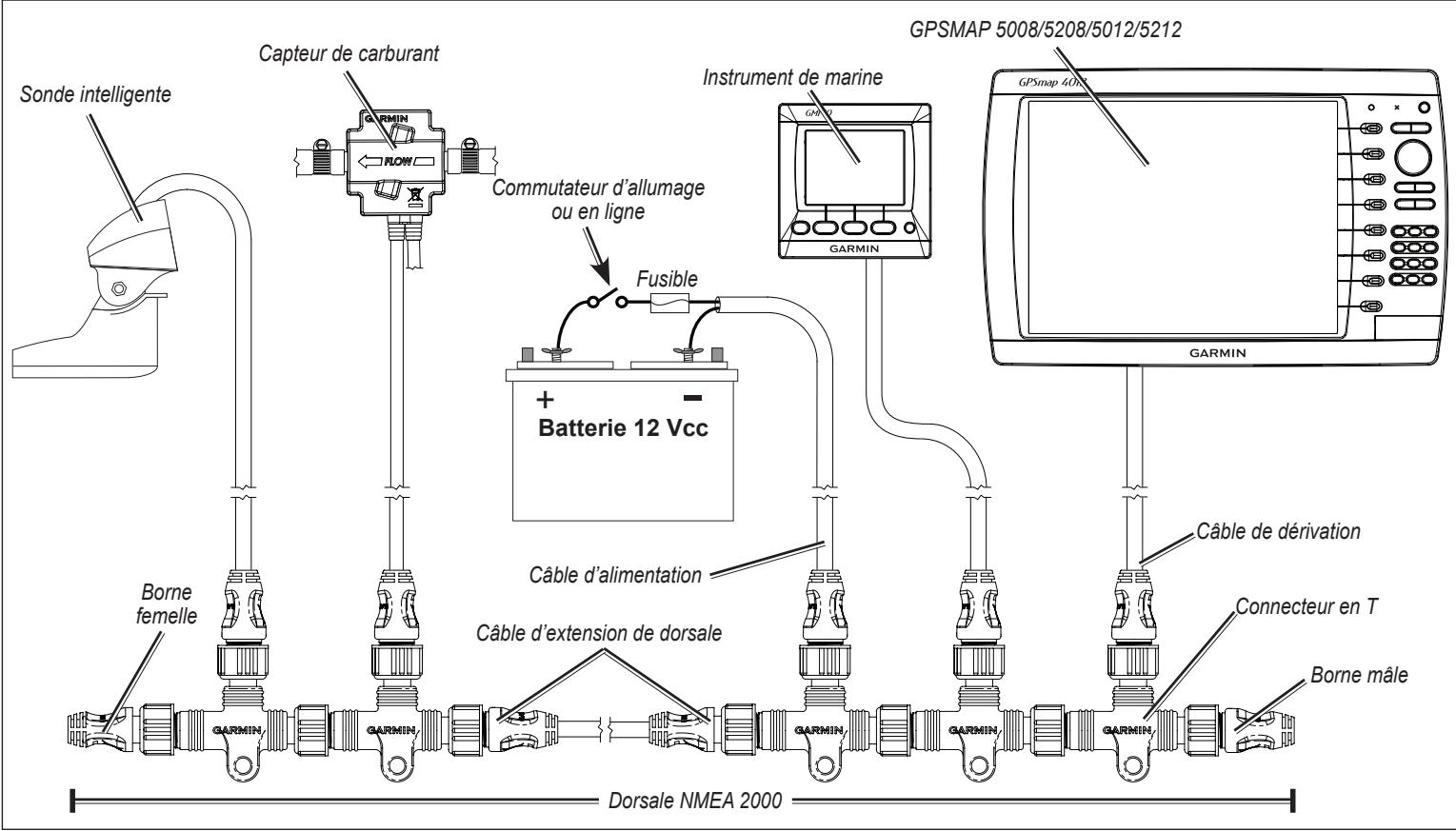

Exemple de réseau NMEA 2000
REMARQUE: ce schéma ne montre que les connexions de données NMEA 2000 à chaque périhérique ou capteur. Certains périhériques ou capteurs peuvent être alimentés par le réseau NMEA 2000, d'autres par une source électrique séparée. Consultez les instructions d'installation pour chaque périhérique que vous connectez au réseau NMEA 2000 de sorte que ce périhérique soit alimenté correctement.
La conception d'un réseau NMEA 2000 s'accompagne d'un certain nombre de règles nécessaires au bon fonctionnement de celui-ci. Vous nezvez comprendre les concepts suivants :
Installation de la dorsale linéaire (page 4)
- Branchement et distribution électriques (page 5)
- Delimitation du réseau (page 7)
- Limitations relatives aux longueurs de cables et aux péripériques (page 8)
Installation de la dorsale linéaire
Les connecteurs en T NMEA 2000 permettent de connavoir la dorsale NMEA 2000 et, si nécessaire, d'allonger celle-ci à l'aide de longueurs de cable de dorsale. Utilisez un connecteur en T par péripérisque. Les branches du connecteur en T permettent de définir la dorsale du réseau NMEA 2000, et l'extrémité de ce connecteur permit de brancher un péripérisque NMEA 2000. En n'utilisant que les branches des connecteurs en T, vous définissez une structure linéaire pour le réseau NMEA 2000. Les connecteurs en T peuvent être séparés par le cable de dorsale ou raccordés directement les uns aux les autres.
Bien que les connecteurs mâle et fémelle des connecteurs en T et des câbles de dorsale puissant s'adapter sur les deux branches d'un connecteur en T, il est important de n'utiliser que l'extrémité d'un tel connecteur pour brancher un périphérique NMEA 2000, et non pas d'autres connecteurs en T ou câbles de dorsale.

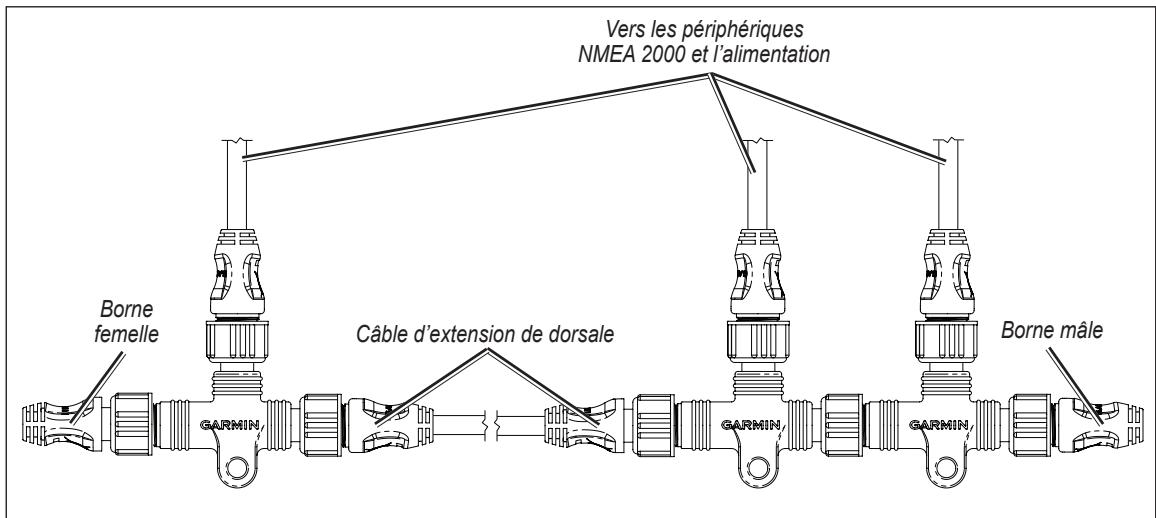

Conception correcte de la dorsale linéaire

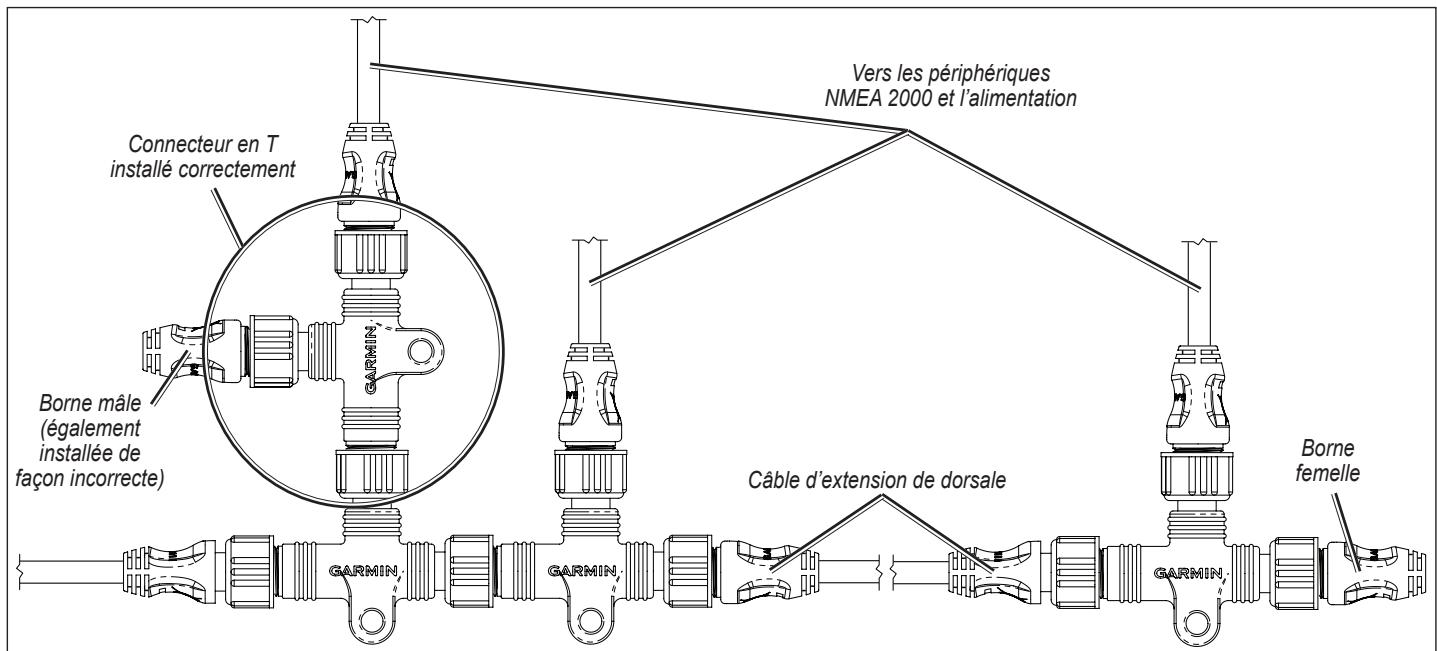

Conception incorrecte de la dorsale linéaire
Branchement et distribution électriques
Votre reseau NMEA 2000 doit etre branch sur une alimentation 12 Vcc. N'utilisez jamais d'alimentation 24 Vcc. Pour connecter voe dorsale NMEA 2000 a un commutateur electrique auxiliaire de voe bateau, utilisez un cable d'alimentation NMEA 2000. Si you ne dispose pas de commutateur electrique auxiliaire ou si la connexion a un commutateur electrique auxiliaire provoque des interferences, raccordez le cable d'alimentation NMEA 2000 directement a la batterie, puis instalze un commutateur en ligne.
ATTENTION : brancher le réseau NMEA 2000 à la batterie sans commutateur en ligne risque de vider la batterie.
Assurez-vous de relier le cable d'alimentation NMEA 2000 à la masse. Relief le fil d'écoulement à la masse au même endroit que le cable de masse.
Le cable d'alimentation Garmin NMEA 2000 se branche à un connecteur en T comme d'autres cables de dérivation. Vous pouvez brancher l'alimentation soit à l'extrémité, soit au centre du réseau NMEA 2000. La pose du cable d'alimentation et du connecteur en T au réseau NMEA 2000 dépend de la façon dont les péripériques connectés sont alimentés. Le réseau NMEA 2000 fonctionne correctement tant que la chute de tension n'excède pas 3 Vcc entre la source électrique et le péripérisque NMEA 2000 le plus éloigné de cette-ci sur le réseau NMEA 2000. Pour calculer la chute de tension sur votre réseau NMEA 2000, utilisez l'équation suivante :
Chute de tension = Résistance des cables (ohms / m)^*× Distance (entre la batterie et le périphérique le plus éloigné) × Charge réseau** × 0,1
*Valeur de résistance des cables Garmin = 0,053
**Charge réseau = somme des numéroes d'équivalence de charge (LEN) entre la batterie et l'extrémité du réseau. Le nombre LEN doit figurer sur le péripérisque ou dans la documentation de celui-ci.
- Si la chute de tension calculée est inférieure à 3 Vcc, vous pouvez sans risque brancher l'alimentation électrique à l'extrémité ou au milieu de votre réseau NMEA 2000.
- Si la chute de tension calculée est supérieure à 3,0 Vcc, branchez l'alimentation électrique au milieu de votre réseau NMEA 2000. L'emplacement dépend de la charge réseau et de la distance à partir de la batterie. Essayez d'équilibrer la chute de tension aux deux extrémites de la connexion électrique.
Examples
Les exemples suivants décrivent un réseau NMEA 2000 bien concu alimenté à une extrémité et un réseau NMEA 2000 qui compteit un défaut de conception et qui a été modifié en vue d'équilibrer l'alimentation du réseau.

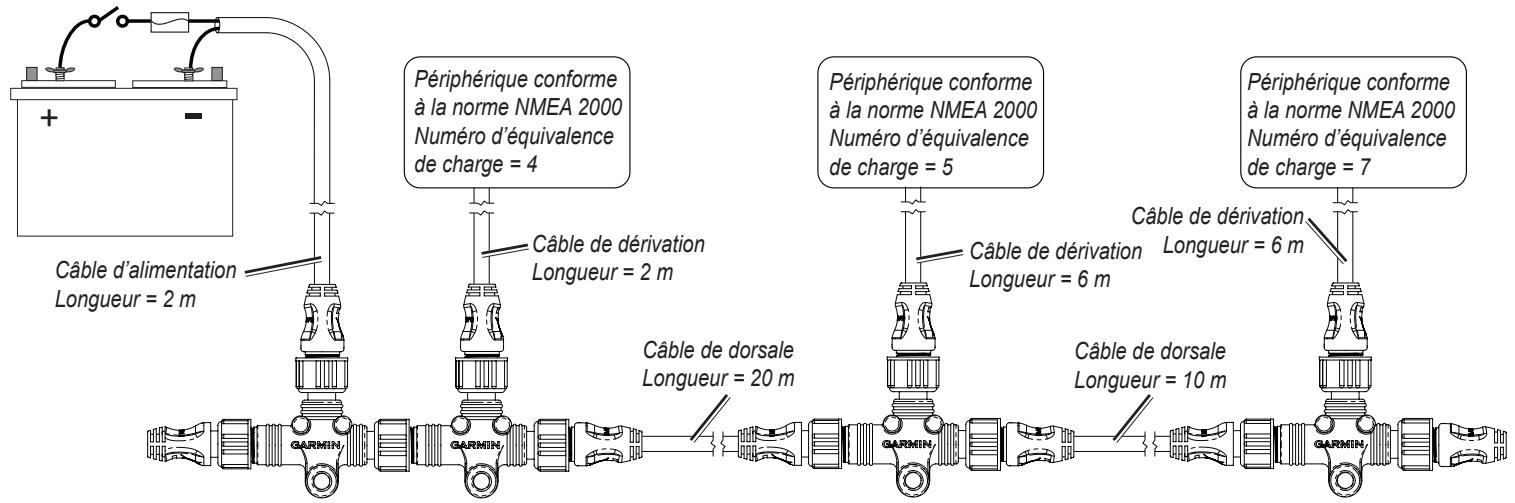

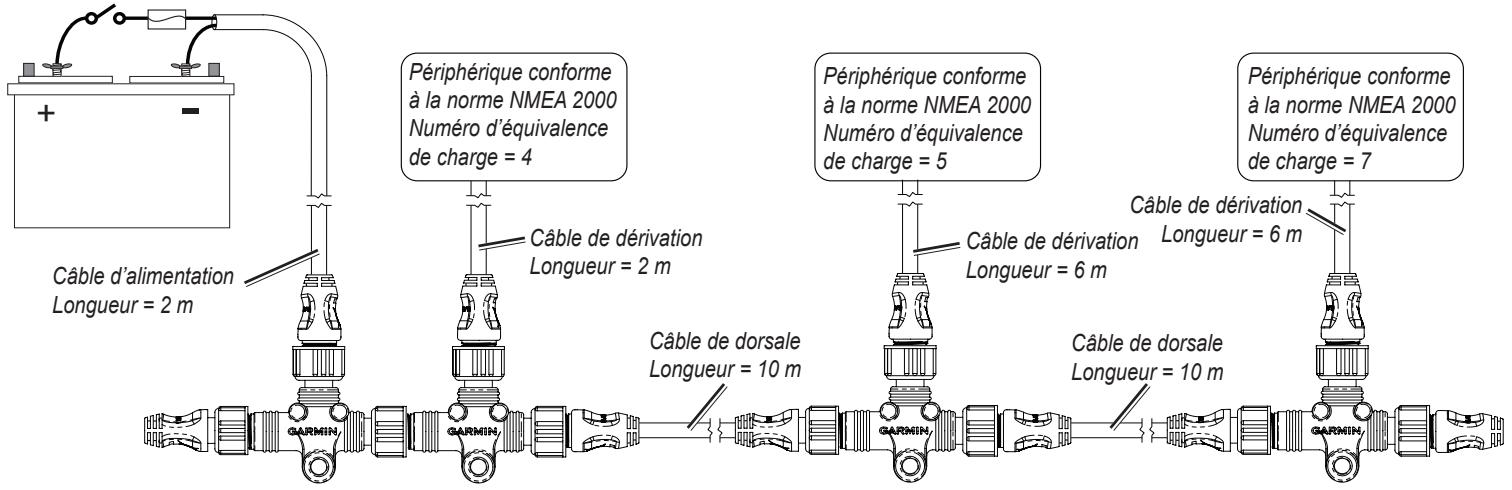

Réseau NMEA 2000 bien conscience et alimenté à une extrémité :
En appliquant la formule de chute de tension à cet exemple, nous constatons que la chute de tension est inférieure à 3,0 Vcc, ce qui signifie que le réseau NMEA 2000 fonctionnera correctement avec une alimentation électrique placée à son extrémité.
Réseau NMEA 2000 alimenté à une extrémité etprésentant un défaut de conception :
En appliquant la formule de chute de tension à cet exemple, nous constatons que la chute de tension est supérieure à 3,0 Vcc, ce qui signifie que le réseau NMEA 2000 fonctionnera correctement avec une alimentation électrique placée à son extrémité.
$$ \text {C h u t e} = 0, 0 5 3 \times (2 + 2 0 + 1 0 + 6) \times (4 + 5 + 7) \times 0, 1 = 3, 2 2 \mathrm {V c c} $$
Pour fonctionner correctement, ce réseau NMEA 2000 doit être redéfini avec une alimentation centrale.

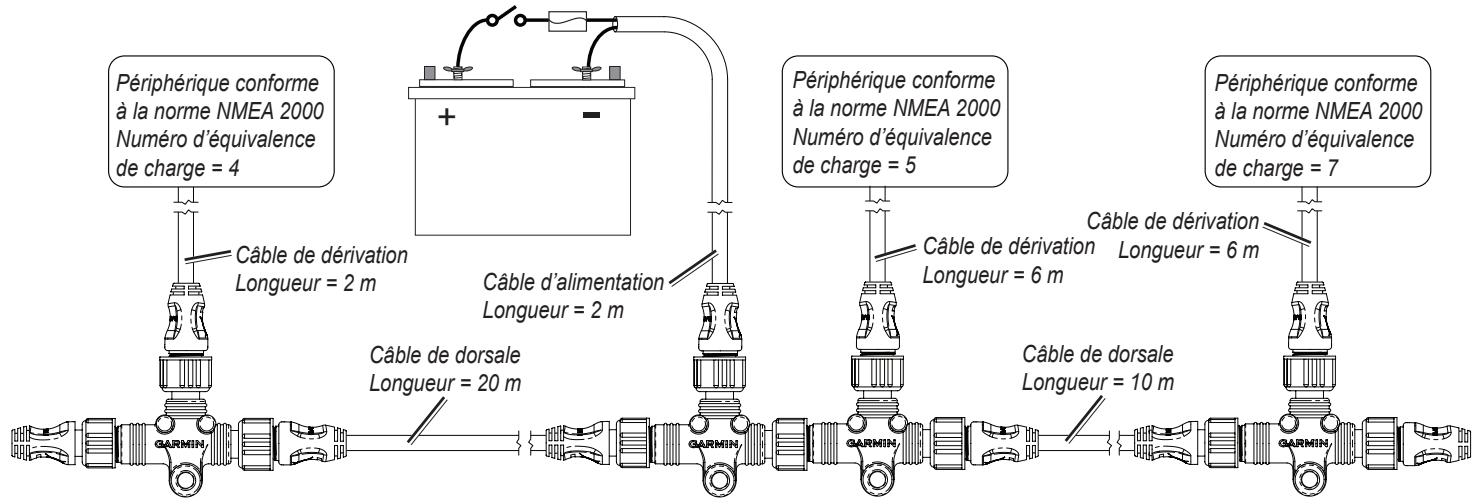

Réseau NMEA 2000 bien conscience avec une alimentation centrale :
Lorsque le réseau NMEA 2000 est redéfini avec une alimentation électrique centrale, vous devez calculer la chute de tension dans les deux directions. Si le connecteur en T auquel vous raccordez la source électrique est branché à un autre connecteur en T ( comme indiqué dans cet exemple), utilisez le numéro LEN de ce périphérique pour le calcul bidirectionnel.
Dans cet exemple, lorsque la formule de la chute de tension est appliquée à gauche et à droit de la source électrique, nous constatons que la chute de tension est inférieure à 3,0 Vcc de part et d'autre, ce qui garantit un fonctionnement correct du réseau NMEA 2000.
$$ \text {C h u t e} = 0, 0 5 3 \times (2 + 2 0 + 2) \times (4 + 5) \times 0, 1 = 1, 4 4 8 \mathrm {V c c} $$
$$ \text {C h u t e} = 0, 0 5 3 \times (2 + 1 0 + 6) \times (5 + 7) \times 0, 1 = 0, 1 1 4 \mathrm {V c c} $$
Délimitation du réseau
Pour un fonctionnement correct, vous nevez installer des bornes aux extrémités de votre dorsale NMEA 2000. Le réseau NMEA 2000 accepte de deux types de bornes :

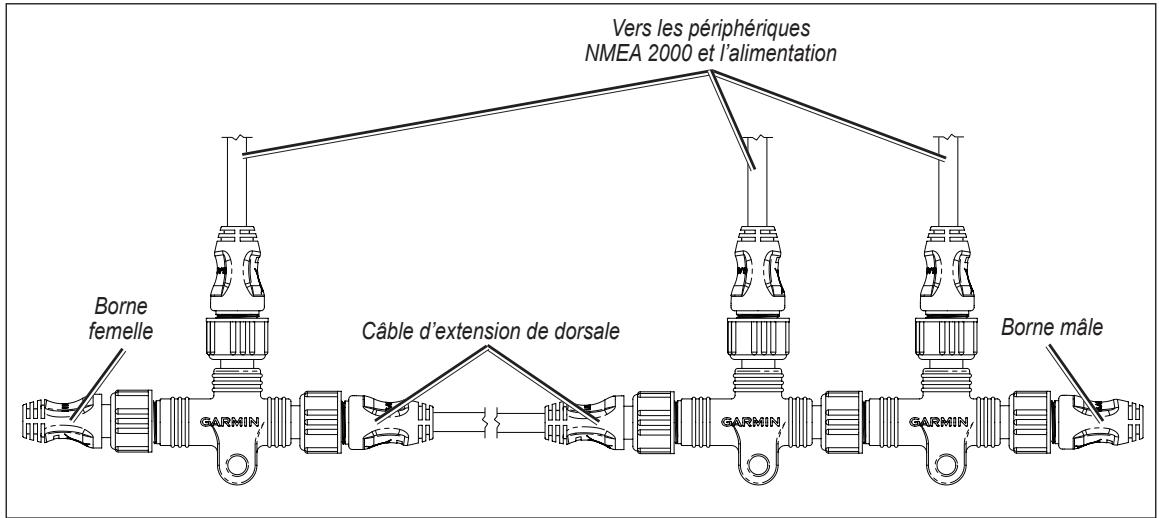

Bornes standard
Si la structure de votre réseau NMEA 2000 compte une dorsale linéaire, vous alze utiliser une borne male et une borne femelle. Les bornes sont placées aux extrémités du réseau NMEA 2000.
Utilisation de bornes standard

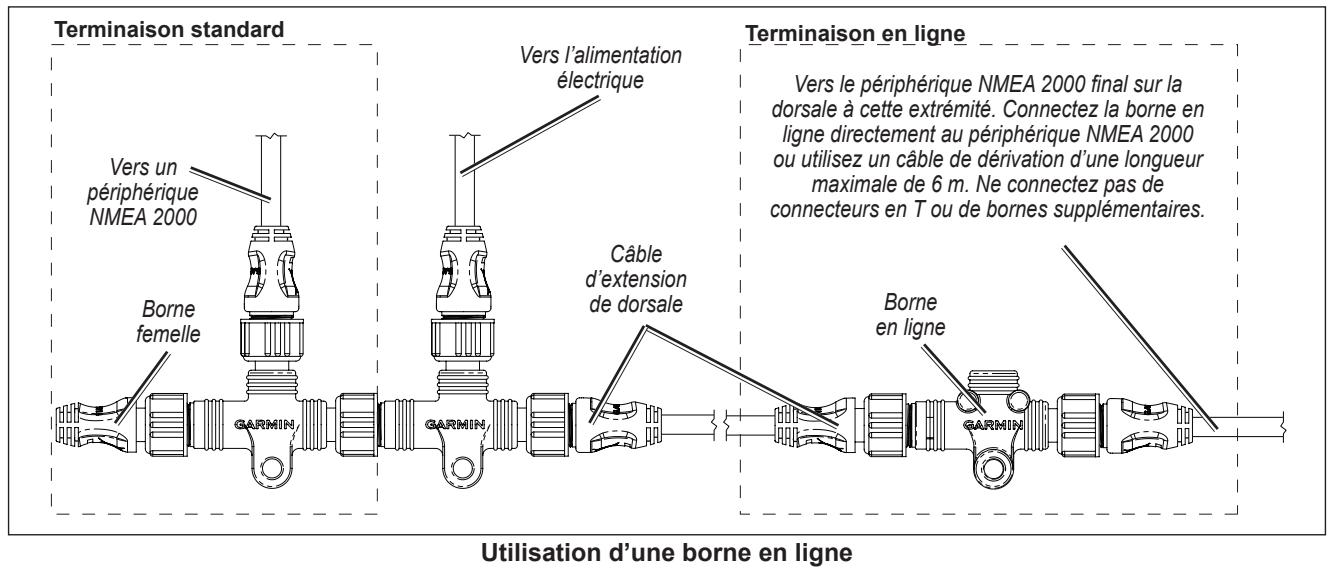

Bornes en ligne
Si l'un ou l'autre péripérisque NMEA 2000, voire les deux) situés aux extrémités du réseau NMEA 2000 sont séparés de celui-ci par un cable de dorsale et que l'association habituelle d'un connecteur en T, d'un cable de déivation et d'une borne s'avéré impossible ou trop encourbrante, optez pour une borne en ligne au lieu du connecteur en T final sur la dorsale. Connectez le péripérisque final à la borne en ligne directement ou à l'aide d'un cable de déivation de longueur appropriée.
ATTENTION: évitez d'utiliser plus de deux bornes sur un réseau NMEA 2000.
REMARQUE : la borne en ligne se branche à la dorsale NMEA 2000 avec un connecteur âle, et au périphérique NMEA 2000 final avec un connecteur fémelle. Pour cette raison, vous ne pouvez utiliser qu'une borne en ligne sur le réseau NMEA 2000. Si vous souhaitez utiliser une borne en ligne, n'oubliez pas de tener compte de ce point lors de la conception du réseau.
Limitations relatives aux longueurs de cable et aux périphériques
Lors de la conception de votre réseau NMEA 2000, tenez compte des limitations relatives aux longueurs de cable :
- La distance entre deux points du réseau NEMA 2000 ne doit pas dépasser 100m (238 pi). Pour évaluer cette distance, mesurez la longueur entre les bornes de la dorsale et ajoutez la longueur du cable de derivation pour les périphériques raccordés aux connecteurs en T aux extrémités du réseau.
- La somme de tous les câbles de dérivation ne doit pas dépasser 78 m (256 pi).
- La longueur maximale d'une ligne de dérivation vers un périhérique NMEA 2000 est de 6m (20 pi).
- Voiture reseau NMEA 2000 ne doit pas composer plus de 50 périhériques NMEA 2000.
Glossaire NMEA 2000
Connecteur en T : connecteur tridirectionnel complenant un microconnecteur maje et deux microconnecteurs femelles. Permet de raccorder un périhérique NMEA 2000 à la dorsale NMEA 2000.
Borne : resistance 120 ohms située à chaque extrémité de la dorsale NMEA 2000. Une borne appropriée contribue à assurer l'intégrité du signal d'un bout à l'autre de la dorsale.
Borne en ligne : borne spéciale dont une extrémité compte un connecteur mâle et l'autre extrémité, un connecteur femelle. Permit d'établit une connexion directe au périhérique à l'extrémité de la dorsale NMEA 2000. Simplifie l'st installation du périhérique en rendant inutile l'utilisation d'un connecteur en T, d'une borne et d'un cable de dérivation au bout de la dorsale.
Cable de derivation : cable qui permet de raccorder un périhérique NMEA 2000 à la dorsale NMEA 2000. La taille maximale autorisée pour un cable de derivation est de 6m
Cable de dorsale : avec les connecteurs en T, le cable de dorsale permet de creer le chemin de communication du réseau NMEA 2000. Le cable de dorsale connecte des peripheriques NMEA 2000 espacés les uns des autres. La longueur maximale autorisée pour ce cable est de 100m
Péripérisque : disposifélectronique à brancher sur le réseau NMEA 2000. Un péripérisque peut receivevoir uniquement les données d'autres péripérisques du réseau ou transmettre et receivevoir des données sur le réseau.
Alimentation réseau : alimentation électronique de 12 Vcc fournie au réseau NMEA 2000. Doit être connectée à un commutateur (et non pas directement à la batterie) du fait que certains péripériques sont toujours actifs lorsque le réseau NMEA 2000 est sous tension. Remarque : les péripériques NMEA 2000 doivent fonctionner entre 9 et 16 Vcc, avec une tension nominale de 12 Vcc.
LEN (Load Equivalency Number, numéro d'équivalence de charge): ce numéro indique la quantité électrique requisite par un pérophérique sur le réseau NMEA 2000. 1 LEN = 50mA. Le numéro d'équivalence de charge doit figurer sur le pérophérique ou dans la documentation de celui-ci.
Considérations relatives à un réseau NMEA 2000 existant
Si vous souhaitez ajouter des péripériques NMEA 2000 au réseau NMEA 2000 dont est déjà doté votre bateau, vous nevez tenir compte des points suivants :
Type de cable : Garmin utilise des microconnecteurs NMEA 2000 pour tous les cables et connecteurs. Il se peut que la dorsale de votre réseau NMEA 2000 utilise des cables et des miniconnecteurs NMEA 2000. Les miniconnecteurs étant plus grands que les microconnecteurs, un convertisseur ou un adaptateur est nécessaire pour les raccardier aux péripériques Garmin NMEA 2000.
Alimentation électrique : le réseau NMEA 2000 est-il connecté à l'alimentation électrique ? Pour fonctionner correctement, un réseau NMEA 2000 doit être raccordé à l'alimentation électrique (page 5). Ne connectez jamais le réseau NMEA 2000 à plusieurs alimentations électriques.
Bornes : les deux extrémites de la dorsale NMEA 2000 sont-elles dotées de bornes ? Pour fonctionner correctement, un réseau NMEA 2000 doit être délimité par des bornes. Si le réseau NMEA 2000 est bien délimité, n'ajoutez pas d'autres bornes.
En cas de doute sur ces points, demandez conseil au constructeur du bateau ou à un technicien certifié NMEA 2000.
Liste de contrôle NMEA 2000
Utilisez cette liste de contrôle pour confirmer les points importants de votre installation NMEA 2000.
| Le réseau NMEA 2000 est-il relié au système électrique et l'alimentation est-elle équilibrée correctement sur le réseau ? (page 5) | |
| L'alimentation du réseau NMEA 2000 est-elle branchée au commutateur d'allumage du bateau ? Si ce n'est pas le case,-has-vous installé un commutateur ? (page 5) | |
| Le cable d'alimentation NMEA 2000 est-il relié à la masse ? Le fil d'écoulement à la masse est-il branché sur le même emplacement ? (page 5) | |
| La structure de la dorsale du réseau NMEA 2000 est-elle linéaire ? (page 4) | |
| Les deux extrémités du réseau NMEA 2000 sont-elles dotées de bornes ? (page 7) | |
| Tous les câbles de dérivation ont-ils une taille inférieure à 6 m ? (page 8) |
Données PGN NMEA 2000
Toutes les données transmises sur un réseau NMEA 2000 sont réparties dans des groupes. Chaque groupe est identifié par un numéro PGN (parameter group number) qui décrit le type de données contenues. Les péripériques Garmin NMEA 2000 utilisent les numérops PGN propriétaires 126720 et 61184. Tous les autres numérops PGN obèissent à la norme NMEA 2000.
Données PGN sur les périphériques Garmin NMEA 2000
Les tableaux suivants répertorient les données PGN de tous les périhériques compatibles avec le réseau Garmin NMEA 2000.
Traceurs de la série GPSMAP 4000/5000
| Recevoir | Emettre | ||
| 059392 | Reconnaissance ISO | 059392 | Reconnaissance ISO |
| 059904 | Requête ISO | 059904 | Requête ISO |
| 060928 | Réclamation d'adresse ISO | 060928 | Réclamation d'adresse ISO |
| 126208 | NMEA - Fonction de groupe de commande/de requête/ d'acceptation | 126208 | NMEA - Fonction de groupe de commande/de requête/ d'acceptation |
| 126464 | Fonction de groupe de liste PGN de transmission/ d'émission | 126464 | Fonction de groupe de liste PGN de transmission/d'émission |
| 126992 | Heure du système | 126996 | Informations produit |
| 126996 | Informations produit | 127250 | Cap du bateau |
| 127250 | Cap du bateau | 127258 | Variation magnétique |
| 127488 | Paramètres moteur - Mise à jour rapide | 128259 | Vitesse - Référence par l'eau |
| 127489 | Paramètres moteur - Dynamiques | 128267 | Profondeur de l'eau |
| 127505 | Niveau de fluide | 129025 | Position - Mise à jour rapide |
| 128259 | Vitesse - Référence par l'eau | 129026 | Itinéraire et vitesse sur le fond - Mise à jour rapide |
| 128267 | Profondeur de l'eau | 129029 | Données de position GNSS |
| 129025 | Position - Mise à jour rapide | 129540 | Sats en vue GNSS |
| 129026 | Itinéraire et vitesse sur le fond - Mise à jour rapide | 129283 | Ecart traversier |
suite)
| 129029 | Données de position GNSS | 129284 | Données de navigation |
| 129539 | CAP GNSS | 12985 | Navigation: informations itinéraire/waypoint |
| 129540 | Sats en vue GNSS | 130306 | Données sur les vents |
| 130306 | Données sur les vents | 130312 | Température |
| 130310 | Paramètres environnementaux | ||
| 130311 | Paramètres environnementaux | ||
| 130312 | Température | ||
| 130313 | Humidité | ||
| 130314 | Pression réelle | ||
GMI 10
| Recevoir | Emettre | ||
| 059392 | Reconnaisance ISO | 059392 | Reconnaisance ISO |
| 059904 | Requête ISO | 059904 | Requête ISO |
| 060928 | Réclamation d'adresse ISO | 060928 | Réclamation d'adresse ISO |
| 126208 | NMEA - Fonction de groupe de commande/de requête/ d'acceptation | 126208 | NMEA - Fonction de groupe de commande/de requête/ d'acceptation |
| 126464 | Fonction de groupe de liste PGN de transmission/ d'émission | 126464 | Fonction de groupe de liste PGN de transmission/d'émission |
| 126992 | Heure du système | 126996 | Informations produit |
| 126996 | Informations produit | ||
| 127250 | Cap du bateau | ||
| 127488 | Paramètres moteur - Mise à jour rapide | ||
| 127489 | Paramètres moteur - Dynamiques | ||
| 127505 | Niveau de fluide | ||
| 128259 | Vitesse - Rétérence par l'eau | ||
| 128267 | Profondeur de l'eau | ||
| 129025 | Position - Mise à jour rapide | ||
| 129026 | Itinéraire et vitesse sur le fond - Mise à jour rapide | ||
| 129029 | Données de position GNSS | ||
| 129044 | Donnée | ||
| 129283 | Écart traversier | ||
| 129284 | Données de navigation | ||
| 129285 | Navigation : informations itinéraire/waypoint | ||
| 129539 | CAP GNSS | ||
| 129540 | Sats en vue GNSS | ||
| 130306 | Données sur les vents | ||
| 130310 | Paramètres environnementaux | ||
| 130311 | Paramètres environnementaux | ||
| 130312 | Température | ||
| 130313 | Humidité | ||
| 130314 | Pression réelle | ||
Antenne
| Émettre | Recevoir | ||
| 059392 | Reconnaissance ISO | 059392 | Reconnaissance ISO |
| 060928 | Réclamation d'adresse ISO | 059904 | Requête ISO |
| 126208 | NMEA - Fonction de groupe de commande/de requête/ d'acceptation | 060928 | Réclamation d'adresse ISO |
| 126464 | Fonction de groupe de liste PGN de transmission/ d'émission | 126208 | NMEA - Fonction de groupe de commande/de requête/ d'acceptation |
| 126992 | Heure et date système | ||
| 126996 | Informations produit | ||
| 129025 | Position - Mise à jour rapide | ||
| 129026 | Itinéraire et vitesse sur le fond - Mise à jour rapide | ||
| 129029 | Données de position GNSS | ||
| 129539 | CAP GNSS | ||
| 129540 | Sats en vue GNSS | ||
GFS 10
| Émettre | Recevoir | ||
| 059392 | Reconnaissance ISO | 059392 | Reconnaissance ISO |
| 060928 | Réclamation d'adresse ISO | 059904 | Requête ISO |
| 126208 | NMEA : fonction de groupe de commande/requête/confirmation | 060928 | Réclamation d'adresse ISO |
| 126464 | Fonction de groupe de liste PGN de transmission/d'émission | 126208 | NMEA : fonction de groupe de commande/requête/confirmation |
| 126996 | Informations produit | 127489 | Paramètres moteur - Dynamiques |
| 127489 | Paramètres moteur - dynamiques | 127497 | Paramètres trajet, moteur |
| 127497 | Paramètres trajet, moteur | 127505 | Niveau de fluide (dans le cas d'un étalonnage sur un traceur ou un outil de navigation Garmin) |
| 127505 | Niveau de fluide (dans le cas d'un étalonnage sur un traceur ou un outil de navigation Garmin) | ||
Inteliducers
| Émettre | Recevoir | ||
| 059392 | Reconnaissance ISO | 059392 | Reconnaissance ISO |
| 060928 | Réclamation d'adresse ISO | 059904 | Requête ISO |
| 126208 | NMEA : fonction de groupe de commande/requête/confirmation | 060928 | Réclamation d'adresse ISO |
| 126464 | Fonction de groupe de liste PGN de transmission/d'émission | 126208 | NMEA : fonction de groupe de commande/requête/confirmation |
| 126996 | Informations produit | ||
| 128267 | Profondeur de l'eau | ||
| 130312 | Température | ||
GARMIN
Copyright 2008 Garmin Ltd. ou ses filiales
Tél.: +44/0870 8501241 (hors Royaume-Uni) ou 0808 2380000 (Royaume-Uni uniquement)
Fax +44 0870 8501251
Garmin Corporation
