Conseils pour le respect de l’environnement

Avant la première utilisation

Consignes spéciales pour les appareils de cuisson au gaz

Dépose et incorporation des filtres à graisse

Dépose et incorporation des filtres à graisse

Dépose et incorporation des filtres au charbon actif

Branchement électrique

Montage des capots de cheminée

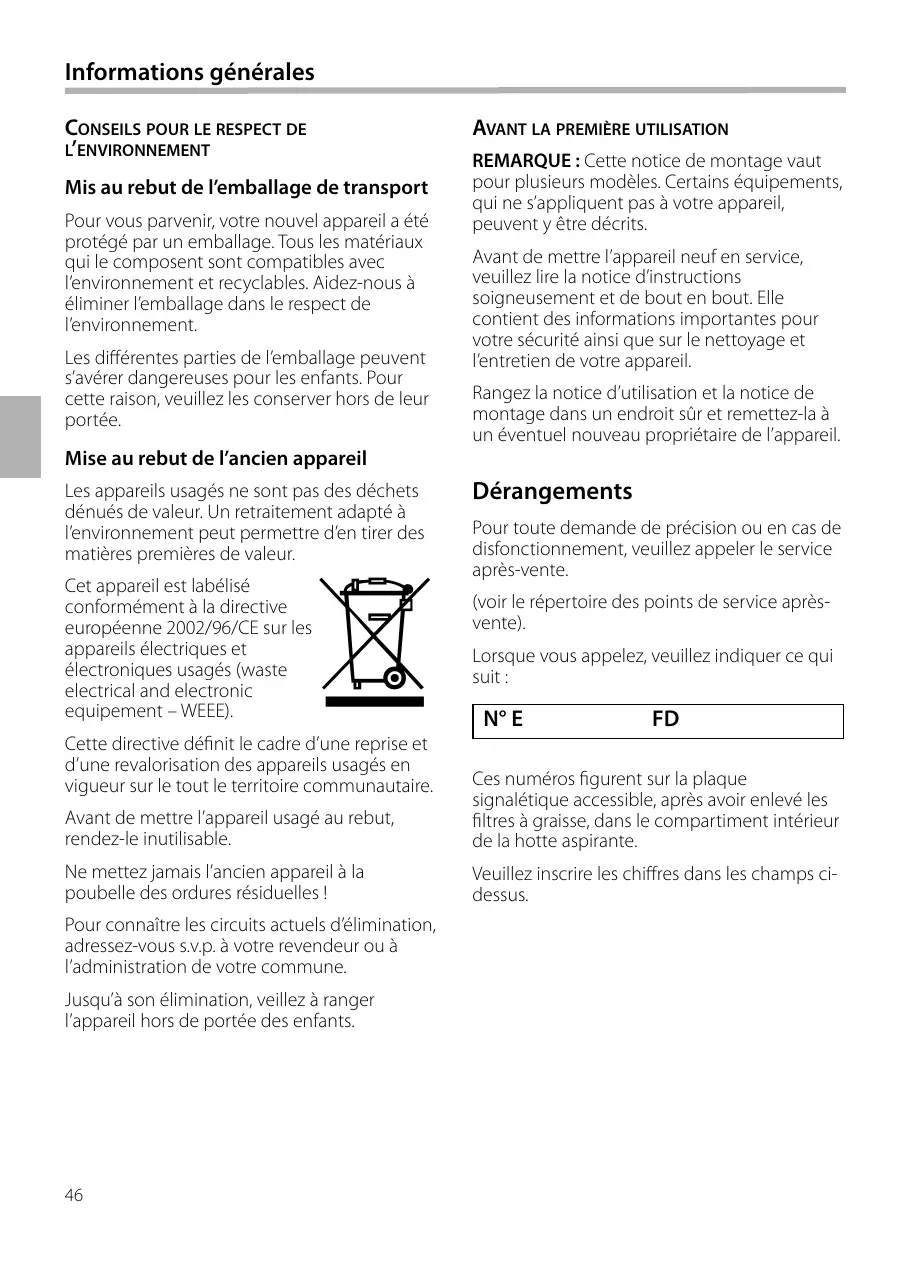

Informations générales

AVANT LA PREMIÈRE UTILISATION CONSEILS POUR LE RESPECT DE L’ENVIRONNEMENT Mis au rebut de l’emballage de transport

Pour vous parvenir, votre nouvel appareil a été protégé par un emballage. Tous les matériaux qui le composent sont compatibles avec l’environnement et recyclables. Aidez-nous à éliminer l’emballage dans le respect de l’environnement. Les différentes parties de l’emballage peuvent s’avérer dangereuses pour les enfants. Pour cette raison, veuillez les conserver hors de leur portée.

REMARQUE : Cette notice de montage vaut pour plusieurs modèles. Certains équipements, qui ne s’appliquent pas à votre appareil, peuvent y être décrits.

Avant de mettre l’appareil neuf en service, veuillez lire la notice d’instructions soigneusement et de bout en bout. Elle contient des informations importantes pour votre sécurité ainsi que sur le nettoyage et l’entretien de votre appareil. Rangez la notice d’utilisation et la notice de montage dans un endroit sûr et remettez-la à un éventuel nouveau propriétaire de l’appareil.

Mise au rebut de l’ancien appareil

Les appareils usagés ne sont pas des déchets dénués de valeur. Un retraitement adapté à l’environnement peut permettre d’en tirer des matières premières de valeur. Cet appareil est labélisé conformément à la directive européenne 2002/96/CE sur les appareils électriques et électroniques usagés (waste electrical and electronic equipement – WEEE).

Cette directive définit le cadre d’une reprise et d’une revalorisation des appareils usagés en vigueur sur le tout le territoire communautaire.

Pour toute demande de précision ou en cas de disfonctionnement, veuillez appeler le service après-vente. (voir le répertoire des points de service aprèsvente). Lorsque vous appelez, veuillez indiquer ce qui suit :

N° E FD Avant de mettre l’appareil usagé au rebut, rendez-le inutilisable.

Ces numéros figurent sur la plaque signalétique accessible, après avoir enlevé les filtres à graisse, dans le compartiment intérieur de la hotte aspirante.

Ne mettez jamais l’ancien appareil à la poubelle des ordures résiduelles !

Veuillez inscrire les chiffres dans les champs cidessus.

Pour connaître les circuits actuels d’élimination, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune.

Jusqu’à son élimination, veillez à ranger l’appareil hors de portée des enfants.

Consignes de sécurité

Conformité d’utilisation Cette hotte aspirante est conforme aux dispositions de sécurité prescrites. Une utilisation inexperte peut provoquer des dommages corporels ou des dégâts matériels. Cette hotte aspirante sert exclusivement à une application domestique. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. Le fabricant ne pourra pas être tenu responsable des dommages imputables au non-respect des consignes de sécurité.

RISQUE DE BLESSURES Ne permettez jamais aux enfants de jouer avec la hotte aspirante ! Ne permettez pas aux enfants et aux adultes d’utiliser l’appareil

– sans surveillance tant qu’ils / lorsqu’ils ne sont pas physiquement ni mentalement en mesure de le faire, – ou lorsque des connaissances et de l’expérience leur manquent pour faire marcher l’appareil correctement et de façon sûre.

Des opérations de montage, maintenance ou réparation inexpertes peuvent engendrer des risques considérables pour l’utilisateur, risques dont le fabricant n’est pas responsable.

Les modifications des parties électriques ou mécaniques sont dangereuses, raison pour laquelle elles sont interdites ! Elles peuvent également provoquer des disfonctionnements dans la hotte.

Exploitation simultanée de la hotte aspirante avec un foyer à combustion alimenté en air ambiant.

Les appareils de chauffage, chauffe-eau, chauffe-eau accumulateurs, tables de cuisson ou four au gaz, au fuel, au bois ou au charbon requièrent pour fonctionner l’air ambiant présent dans le local où ils sont installés, et dont les gaz de combustion sont rejetés à l’extérieur par le biais d’une cheminée.

RISQUE D’INTOXICATION Si la hotte fonctionne en même temps qu’un foyer alimenté en air ambiant, la réaspiration par celle-ci des gaz de combustion engendre un risque d’intoxication.

La hotte aspirante a quitté l’usine dans un état impeccable. Toutefois, contrôlez avant le montage si l’appareil présente des dégâts apparents. S’il est endommagé, il ne faut pas le mettre en service ! Si le cordon d’alimentation de la hotte aspirante a été endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires. Le montage (y compris le branchement électrique), la maintenance ou la réparation de la hotte aspirante sont des opérations exclusivement réservées à un spécialiste. Dans chaque cas, il faudra mettre la hotte aspirante hors tension en débranchant la fiche mâle ou en mettant le disjoncteur hors tension ! 47

Consignes de sécurité

La hotte peut fonctionner parallèlement sans risque à condition que la dépression dans le local où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Il est possible d’y parvenir au moyen d’orifices impossibles à obturer, ménagés p. ex. dans les portes, fenêtres, et en association avec une ventouse télescopique d’apport / d’évacuation d’air, ou par d’autres dispositifs techniques permettant à l’air de combustion d’affluer.

Consignes spéciales pour les appareils de cuisson au gaz

Lors du montage au dessus de foyers au gaz, il faut respecter les dispositions légales respectives en vigueur dans votre pays (en Allemagne : les règles techniques TRGI applicable aux installations à gaz). Il faut respecter les prescriptions et consignes d’incorporation, en leur libellé en vigueur à la date concernée, publiées par les fabricants d’appareils au gaz. Lors du montage, rappelez-vous que la hotte aspirante ne peut jouxter un placard vertical ou un mur que par un seul côté. Il y a sinon risque que la chaleur s’accumule. L’écart par rapport au mur ou au placard vertical doit être de 50 mm minimum.

RISQUE DE BRÛLURES Par conséquent, il faut toujours veiller à un apport d’air suffisant.

Une ventouse télescopique d’apport / d’évacuation ne garantit pas à elle seule de respecter le seuil limite. REMARQUE : Pour réaliser l’évaluation, faites entrer en ligne de compte l’ensemble des moyens d’aération équipant le logement. Pour la réaliser, demandez conseil au ramoneur compétent. Si la hotte aspirante doit fonctionner uniquement en mode Recyclage d’air, son exploitation ne s’assortit d’aucune restriction.

Ne faites jamais marcher plus de deux foyers gaz en même temps à pleine puissance pendant plus de 15 minutes maximum. Sous l’effet de la chaleur, vous risqueriez de vous brûler au contact avec les surfaces de la hotte !

Rappelez-vous que la puissance d’un grand brûleur (plus de 5 kW, pour Wok) représente celle de 2 brûleurs gaz normaux. La forte chaleur dégagée risque d’abîmer la hotte aspirante. Ne faites jamais marcher un foyer gaz sans avoir posé d’ustensile de cuisson dessus. Ajustez la flamme de telle sorte qu’elle ne dépasse pas le bord inférieur de l’ustensile de cuisson.

Consignes de sécurité

Utilisation correcte

Avant la première mise en service, nettoyez

Dans la notice d’instructions publiée par le fabricant de l’appareil de cuisson, vérifiez s’il est possible de faire marcher une hotte aspirante au-dessus.

la hotte aspirante soigneusement.

Avant chaque nettoyage ou entretien, débranchez la fiche mâle de la prise de courant ou ramenez le disjoncteur en position

éteinte pour mettre la hotte aspirante hors tension. Les ampoules allumées (les halogènes en particulier) deviennent très chaudes. Le risque de vous brûler persiste plusieurs minutes après les avoir éteintes ! Avant chaque changement d’ampoule, il faut mettre la hotte aspirante hors tension et attendre que les ampoules aient refroidi ! Ne faites marcher la hotte aspirante qu’avec ses ampoules en place. Au moment d’utiliser un foyer, allumez

toujours la hotte aspirante. Si vous ne le faites pas, de l’eau risque de se condenser sur les parois. L’appareil risque de s’endommager par corrosion.

Ne déposez aucun objet sur la hotte

Ne déposez aucun objet sur la hotte aspirante.

RISQUE D’INCENDIE Ne flambez jamais de plat sous la hotte aspirante et ne travaillez jamais avec une flamme nue. La hotte allumée aspire les flammes dans le filtre. Risque d’incendie vu la présence de dépôts sur le filtre !

Si le fabricant de l’appareil de cuisson n’a pas spécifié d’écarts de sécurité plus importants, il faut respecter les écarts minimums suivants :

– entre des foyers électriques et le bord inférieur de la hotte aspirante : 550 mm – entre des foyers gaz (c’est-à-dire le bord supérieur de la grille support) et le bord inférieur de la hotte aspirante : 650 mm (siehe Abbildungen auf Seite 2). Si vous exploitez des appareils de cuisson différents, seul vaut le plus grand écart. La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson. Au-dessus d’un foyer à combustibles solides dont peut émaner un risque d’incendie (en raison p. ex. de projections d’étincelles), le montage d’une hotte aspirante n’est admis que si ce foyer comporte un capot fermé inamovible et que les prescriptions nationales sont respectées. Cette restriction ne s’applique pas aux cuisinières à gaz et aux tables de cuisson au gaz. Pour éviter d’endommager le foyer, il faut le recouvrir d’un objet protecteur pendant le montage de la hotte aspirante.

Surveillez les casseroles, poêles et friteuses lorsque vous préparez des plats contenant de l’huile et de la matière grasse, les frites par exemple. L’huile ou la graisse surchauffées peuvent très facilement s’enflammer !

En nettoyant régulièrement les filtres à graisse et en changeant suffisamment tôt le filtre à charbon actif, vous préviendrez un risque d’incendie. Ne faites jamais marcher la hotte aspirante sans filtre à graisse. 49

La hotte aspirante peut fonctionner en mode Évacuation d’air et en mode Recyclage de l’air.

Mode Évacuation de l’air

Cotes de l’appareil (évacuation de l’air)

126 min. 580 max 1.030 L’air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l’extérieur.

Mode Recyclage de l’air

Cotes de l’appareil (recyclage de l’air)

126 min. 580 max 1.030 L’air aspiré se nettoie en traversant les filtres à graisse et un filtre au charbon actif, puis il revient dans la cuisine. Pour, dans ce mode, lier les matières odorantes présentes, il faut incorporer un filtre à charbon actif (voir « Dépose et incorporation des filtres à graisse »). Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouverez le numéro de cet accessoire à la fin de la notice d’instructions.

Aperçu des fonctions

Voici un aperçu du bandeau de commande équipant votre hotte d'aspiration. Voici également une explication succincte des fonctions remplies par les différents éléments de commande.

Allumer et éteindre la hotte d'aspiration

Allumer le ventilateur sur le niveau de puissance 1 Allumer le ventilateur sur le niveau de puissance 2 Allumer le ventilateur sur le niveau de puissance 3 Allumer le ventilateur sur le niveau de puissance 4 (aspiration intensive) Poursuite de marche du ventilateur, réglage de sa durée Allumer / Éteindre l'éclairage Régler la minuterie Activer l'aspiration intermittente Bref appui = Demander des informations Appui long = Ouvrir ou fermer le menu Réglages de base

Le sélecteur rotatif vous permet de modifier toutes les valeurs proposées et valeurs de réglage. Le sélecteur est escamotable. Pour le faire encranter et décranter, appuyez sur le sélecteur rotatif. 51

L'affichage se subdivise en plusieurs zones : Ligne d'état

Indication du sens de rotation

Ventilateur: vitesse 2

Sur la ligne d'état s'affichent l'heure, le mode sélectionné de fonctionnement du ventilateur, et les textes de remarques.

Dans les zones de réglage s'affichent les valeurs proposées que vous pouvez modifier. La zone de réglage active s'affiche sur fond clair.

Le fait d'appuyer sur la touche de fonction respective vous permet de passer d'une zone de réglage à la suivante.

Indication du sens de rotation

b = Tournez le sélecteur vers la droite c = Tournez le sélecteur vers la gauche

Si les deux flèches directionnelles ds'affichent, ceci signifie

que vous pouvez tourner le sélecteur dans les deux directions.

Avant la mise en service, respectez impérativement les consignes et avertissements énoncés au chapitre « Consignes de sécurité ». Si nécessaire, réglez la langue d'affichage du texte. Elle a été préréglée sur l'allemand. Afin de pouvoir modifier les réglages de base, il faut que la hotte d'aspiration soit éteinte.

REMARQUE Pour enregistrer toute modification accomplie, appuyez assez longtemps sur la touche t; pour annuler toute modification en cours, appuyez sur la touche w.

1. Maintenez la touche t appuyée env. 3 secondes. Le menu « Réglage de base » s'ouvre. La zone de réglage

« Langue » apparaît sur fond clair. Réglages de base, appuyer sur la touche i Langue: français

2. A l'aide du sélecteur, réglez la langue.

3. A l'aide de la touchet, passez à la zone de réglage suivante.

La zone « Régler l'heure » apparaît sur fond clair.

1. A l'aide du sélecteur, réglez l'heure. 2. A l'aide de la touchet, passez à la zone de réglage suivante.

Feedback sonore des touches

La zone de réglage « Son touches » apparaît sur fond clair.

1. A l'aide du sélecteur rotatif, activez ou désactivez le feedback sonore. 2. A l'aide de la touchet, passez à la zone de réglage suivante.

Affichage de l'heure

La zone de réglage « Affichage de l'heure » apparaît sur fond clair.

1. A l'aide du sélecteur rotatif, activez ou désactivez l'affichage de l'heure.

REMARQUE Rappelez-vous que, si l'affichage de l'heure a été désactivé, l'heure ne s'affiche ni lorsque la hotte est au repos, ni lorsqu'elle fonctionne.

2. A l'aide de la touchet, passez à la zone de réglage suivante. 53

La zone de réglage « Minuterie » apparaît sur fond clair.

1. A l'aide du sélecteur, réglez votre durée préférentielle (5, 10 ou 15 minutes). 2. A l'aide de la touchet, passez à la zone de réglage suivante.

Choisir la durée de poursuite de marche

La zone de réglage « Choisir durée de poursuite de marche » apparaît sur fond clair.

1. A l'aide du sélecteur rotatif, réglez le temps voulu. 2. A l'aide de la touchet, passez à la zone de réglage suivante.

Choisir la durée des intervalles

La zone de réglage « Choisir intervalles » apparaît sur fond clair.

1. A l'aide du sélecteur, réglez la durée des intervalles. 2. A l'aide de la touchet, passez à la zone de réglage suivante.

La hotte d'aspiration peut fonctionner en mode Évacuation ou Recyclage de l'air.

1. Sélectionnez la zone de réglage « Évacuation / Recyclage ». 2. A l'aide du sélecteur rotatif, réglez le mode voulu. Réglages de base, appuyer sur la touche i Comm.air d'évac.-recyc Air d'evacuation

Réglages de base, appuyer sur la touche i

Comm.air d'évac.-recyc Air recyclé

Confirmation des réglages de base

Appuyez sur la touchetpendant env. 3 secondes. L'appareil valide les modifications apportées aux réglages de base.

Allumage du ventilateur et réglage de ses niveaux de puissance

Nous recommandons d'allumer le ventilateur en début de cuisson et de l'éteindre quelques minutes seulement après la fin de la cuisson. Ceci permet d'éliminer les buées de cuisson le plus efficacement.

Appuyez sur la touche w. L'appareil s'allume automatiquement sur le niveau de puissance 2. 13:03

Ventilateur: vitesse 2

Pour choisir le niveau de puissance voulue, appuyez sur la touche de fonction correspondante (1-3).

Extinction du ventilateur

Appuyez sur la touche w.

Aspiration intensive (niveau de puissance 4)

L'aspiration intensive permet d'atteindre le plus haut niveau de puissance.

Il est possible de la mettre en œuvre lorsque la préparation produit beaucoup de buée et d'odeurs. Appuyez sur la touche de fonction 4. Si vous n'éteignez pas manuellement l'aspiration intensive, le ventilateur revient automatiquement sur le niveau de puissance 2 au bout de 10 minutes.

Poursuite de marche du ventilateur

Appuyez sur la touche +.

Ventilateur: vitesse 2

Le ventilateur tourne au niveau de puissance choisi, pendant la période réglée. Ensuite, il s'éteint automatiquement.

Vous pouvez allumer ou éteindre l’éclairage indépendamment du ventilateur.

Ventilateur: vitesse 2

1. Appuyez sur la touche 0. L'affichage sélectionne automatiquement la zone « Éclairage ».

2. A l'aide du sélecteur rotatif, choisissez la luminosité voulue. La luminosité choisie s'affiche.

Réglage de la minuterie

La minuterie fonctionne indépendamment de la hotte aspirante.

1. Appuyez sur la touche W. La durée de marche préréglée de la minuterie s'affiche. 12:45

Ventilateur: vitesse 2

2. Le sélecteur rotatif vous permet de régler la minuterie sur une autre durée.

3. Le temps s'écoule automatiquement. L'écoulement du temps s'affiche. Une fois le temps expiré, un signal sonore retentit. La touche W vous permet d'interrompre le signal prématurément.

Fonctionnement intermittent

La ventilation intermittente permet d'aérer la cuisine une fois par heure pendant une durée préréglée.

1. Appuyez sur la touche u. L'affichage sélectionne automatiquement la zone « Intervalle ». 13:03

Ventilateur: vitesse 2

2. Sélectionnez un niveau de puissance (pas le niveau 4).

L'aspiration intermittente commence automatiquement. Une fois écoulée la période réglée, l'affichage revient à l'état de repos.

Indicateurs de saturation

Vous pouvez vérifier la saturation des filtres à graisse par la touche d'information. Pour ce faire, il faut que la hotte aspirante soit allumée.

Appuyez sur la touchet. Informations Filtre graisse saturé: 60% Informations Filtre graisse saturé: 60%

Filtre charbon saturé:

Si la touche t s'allume après avoir éteint la hotte aspirante et qu'un signal sonore retentit, ceci signifie que le filtre est saturé à 100 %.

1. Nettoyez les filtres à graisse ou remplacez le filtre à charbon actif. 2. Réglez la mention sur « oui ». Infos, appuyer sur la touche i Filt.graissegereinigt? Fettfilter nettoyé? nein oui

Filtre charbon changé? non

3. Appuyez sur la touche t pour valider votre saisie.

Nettoyage et entretien

REMARQUE CONCERNANT L’ENTRETIEN DE L’APPAREIL Vous pouvez vous procurer des produits

appropriés pour nettoyer et entretenir l’appareil par le biais de la hotline ou de la boutique en ligne (voir la page de couverture).

Surfaces de l’appareil

REMARQUE : Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint. Les surfaces de l’appareil et ses éléments de commande craignent les rayures. Pour cette raison, respectez les consignes de nettoyage suivantes : – Évitez de nettoyer la hotte aspirante avec des essuie-tout secs, des éponges à dos abrasif, des produits récurants ainsi que ceux qui contiennent du sable, de la soude, de l’acide, du chlorure, ou d’autres détergents agressifs. – Nettoyez les surfaces de l’appareil et les éléments de commande uniquement avec un essuie-tout humide, du produit à vaisselle ou un produit lave-vitres doux. – Pour les détacher, ne grattez pas les salissures incrustées : ramollissez-les avec un essuie-tout humide. – Nettoyez prudemment la zone des éléments de commande pour empêcher que du liquide ne pénètre dans la commande électronique.

REMARQUE : Nettoyez les surfaces en acier inoxydable en respectant bien le sens du brossage de l’acier.

Pour les touches de commande, n’utilisez jamais de produit à nettoyer l’acier inox !

Filtres métalliques à graisse

Les filtres métalliques à graisse retiennent les particules grasses en suspension dans les buées de cuisson. Les nattes filtrantes sont en métal ininflammable.

RISQUE D’INCENDIE Plus les filtres se saturent de résidus gras, plus le risque qu’ils prennent feu augmente. En outre, ces résidus réduisent l’efficacité de la hotte aspirante.

Pour prévenir le risque d’incendie, nettoyez à temps les filtres métalliques à graisse. Au nettoyage des filtres à graisse, nettoyez également, avec un essuie-tout humide, les dépôts de graisse présents sur les parties accessibles du boîtier.

Nettoyer les filtres métalliques à graisse …

Si l’appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut nettoyer les filtres métalliques à graisse 1 fois par mois.

... Au lave-vaisselle

Le nettoyage des filtres métalliques à graisse peut avoir lieu au lave-vaisselle. De légères altérations de couleur peuvent se manifester, mais elles n’influent pas sur le fonctionnement des filtres. Les filtres doivent reposer à plat dans le lave-vaisselle. Il ne faut pas les caler dans un râtelier.

REMARQUE : Si les filtres métalliques à graisse sont très saturés, lavez-les en l’absence d’autres pièces de vaisselle.

Si vous nettoyez ces filtres à la main, mettez-les à tremper dans de l’eau très chaude additionnée de produit à vaisselle, brossez-les, rincez-les bien puis faites-les égoutter. N’utilisez jamais de détergents agressifs, contenant de l’acide ou fortement alcalins. En présence de salissures particulièrement tenaces, nous recommandons de nettoyer avec un aérosol spécial dissolvant la graisse. Il est possible de le commander via la boutique en ligne.

Dépose et incorporation des filtres à graisse

Avant de déposer et incorporer les filtres à graisse, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » !

Lorsque la hotte fonctionne en mode

Recyclage d’air, les filtres au charbon actif lient les substances odoriférantes.

Dépose et incorporation des filtres métalliques à graisse

Dépose et incorporation des filtres au charbon actif

1. Ouvrez le verrouillage et basculez les filtres

à graisse vers le bas. Placez l’autre main sous les filtres pour les intercepter.

1. Déposez les filtres au charbon actif (voir

Dépose et incorporation des filtres métalliques à graisse).

2. Insérez le filtre au charbon actif.

3. Faites réencranter la languette 4. Remettez les filtres à graisse en place (voir Dépose et incorporation des filtres métalliques à graisse).

Changement du filtre au charbon actif

Si l’appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut changer le filtre au charbon actif environ 2 fois par an. Le filtre au charbon actif est disponible dans le commerce spécialisé, auprès du service après-vente ou sur la boutique en ligne (voir les accessoires en option). N’utilisez que des filtres d’origine. Les filtres au charbon actif ne contiennent pas de matières nocives. Après usage, Il est possible de les mettre à la poubelle des déchets domestiques.

(Appareils équipés de l’aspiration par les bords)

2. Nettoyez les filtres à graisse. 3. Remettez les filtres à graisse nettoyés en place. 59

Remplacement des ampoules

Avant de remplacer les ampoules, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » ! La description du changement de lampe vaut pour plusieurs versions d’appareils.

REMARQUE : Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint.

Changement des ampoules halogènes

Les ampoules halogènes deviennent très chaudes en service. Le risque de vous brûler persiste plusieurs minutes après les avoir éteintes ! Attendez, avant de changer les ampoules halogènes, qu’elles aient entièrement refroidi. 1. A l’aide d’un outil approprié, enlevez prudemment l’anneau d’ampoule.

Changement des ampoules incandescentes

1. Soulevez légèrement le couvercle d’ampoule. 2. Déplacez le couvercle d’ampoule vers le milieu de l’appareil.

3. Remplacez l’ampoule défectueuse par une autre du même type et de puissance

équivalente (voir la plaque signalétique).

2. Remplacez l’ampoule défectueuse par une autre du même type et de puissance

équivalente (voir la plaque signalétique). REMARQUE : Lorsque vous insérez les ampoules halogènes, veillez à ne pas toucher le ballon de verre. Pour cette raison, utilisez un mouchoir propre pour insérer l’ampoule.

4. Remettez le couvercle d’ampoule en place.

5. Pour rétablir le courant, branchez la fiche mâle dans une prise de courant ou réarmez le disjoncteur. REMARQUE : Si l’éclairage ne fonctionne pas, contrôlez si vous avez correctement vissé les ampoules. Il faudrait remplacer immédiatement les ampoules défectueuses pour éviter de surcharger les ampoules restantes.

3. Remettez le couvercle d’ampoule en place.

4. Pour rétablir le courant, branchez la fiche mâle dans une prise de courant ou réarmez le disjoncteur. 60

Consignes de montage

Avant de remplacer les ampoules, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » !

Mode Évacuation d’air

L’air sortant de la hotte est évacué vers le

haut par un conduit d’aération, il traverse le mur et pénètre dans l’atmosphère extérieure.

REMARQUE : L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. Au moment de définir l’évacuation de l’air sortant, il faut respecter les prescriptions légales et celles édictées par les pouvoirs publics (p. ex. la réglementation nationale visant le BTP). Si l’air sortant traverse la paroi extérieure, il faudra utiliser une ventouse télescopique.

La hotte aspirante atteint une puissance optimale si

– Le conduit d’évacuation est court et rectiligne et si – Le conduit a le plus grand diamètre possible. Si la pose de coudes est incontournable, veillez à ce qu’ils aient les plus grands rayons de courbure possibles.

REMARQUE : Des conduits d’évacuation longs, aux parois rugueuses, de nombreux coudes ou des conduits de moins de 150 mm de diamètre, font que la circulation de l’air n’est plus optimale et la hotte devient bruyante.

Seuls des conduits ou flexibles en matériau ininflammable pourront composer le conduit d’évacuation installés.

Jonction des conduits

Les conduits d’évacuation ne doivent pas faire moins de 150 mm de diamètre. Conduits de section ronde :

Nous recommandons un diamètre intérieur de 150 mm, jamais inférieur à 120 mm.

Les conduits plats doivent offrir une

section de passage équivalente à celle des conduits de section ronde.

Ils ne doivent pas présenter de coudes à angles vifs. Ø 150 mm = env. 177 cm2 Ø 120 mm = env. 113 cm2 Pour raccorder des conduits de

diamètres différents : utilisez du ruban d’étanchéité.

Raccordement du conduit d’évacuation

Ø 150 mm (taille recommandée) Fixez le conduit d’air sortant directement contre le manchon d’évacuation puis étanchez avec un moyen approprié. En cas d’utilisation d’un conduit en aluminium, lissez préalablement la zone de raccordement.

Raccordement d’un conduit d’évacuation Ø 120 mm

Fixez le manchon réducteur directement contre le manchon d’évacuation. Fixez le conduit d’évacuation contre le manchon réducteur. Étanchez les deux zones de jonction.

Le fabricant de la hotte aspirante décline toute réclamation imputable à la planification du parcours des conduits et à sa réalisation.

Consignes de montage

BRANCHEMENT ÉLECTRIQUE Avant d’effectuer le branchement

électrique, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » !

Il faut prévoir un dispositif de coupure du côté de l’installation électrique. Valent comme dispositif de coupure les interrupteurs présentant une ouverture de plus de 3 mm entre contacts et sectionnant chaque pôle.

Parmi eux figurent les disjoncteurs, fusibles et contacteurs.

La hotte aspirante ne pourra être raccordée que par un électricien installateur connaissant la réglementation publiée par la compagnie de distribution d’électricité.

Si le cordon d'alimentation de la hotte aspirante a été endommagé, il faudra, pour

éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires.

La hotte ne pourra être raccordée qu’à une prise femelle réglementairement raccordée à la terre.

Installez la prise femelle à contacts de terre de préférence directement derrière le capot de la hotte. – Il faudrait que la prise femelle à contacts de terre soit raccordée via un circuit électrique dédié. – Si après le montage de la hotte aspirante la prise à contacts de terre n’est plus accessible, il faudra prévoir un dispositif de coupure comme s’il s’agissait d’un raccordement fixe.

Caractéristiques électriques

Les caractéristiques de raccordement requises figurent sur la plaque signalétique à l’intérieur de l’appareil ; cette dernière devient accessible après avoir retiré les filtres à graisse. Longueur du câble de branchement : env. 1,30 m. Cette hotte aspirante est conforme aux dispositions communautaires régissant l’antiparasitage.

Cette hotte aspirante a été prévue pour un montage mural. Vérifiez, pendant le montage, s’il faut monter

des accessoires en option.

Veillez à la présence d’un écart minimum entre la table de cuisson et la hotte aspirante (voir les « Consignes de sécurité ») ! Évitez d’endommager les surfaces décoratives !

RISQUES DE BLESSURES,

RISQUES DE DEGATS MATERIELS Avant de commencer à percer à l’emplacement prévu pour le montage, vérifiez qu’il n’y a pas entre autres de câbles électriques encastrés.

Préparatifs du montage

1. Du plafond au bord inférieur de la hotte aspirante, tracez une ligne médiane sur le mur. 2. A l'aide du gabarit ci-joint, marquez les positions des vis et, pour faciliter l’accrochage, le contour de la zone d’accrochage. Le bord inférieur du gabarit correspond au bord inférieur de la hotte aspirante. 3. Percez 2 trous pour accrocher hotte aspirante et 2 trous pour la cornière retenant le capot de cheminée (trous de 8 Ø mm), puis enfoncez les chevilles jusqu’à ras du mur. 4. Vissez la cornière servant à retenir le capot de cheminée.

Le mur doit être plat et vertical.

Les vis et chevilles livrées d’origine conviennent à la maçonnerie massive. En présence de murs construits différemment (p. ex. en Rigips, béton cellulaire, briques Poroton), utilisez des moyens de fixation adaptés. Veillez à ce que le mur offre une portance suffisante.

Ce faisant, veillez à ce que la profondeur des tgrous percés corresponde à la longueur des vis.

Veillez à ce que les chevilles offrent une retenue suffisante.

Poids max. en kg : 40

Sous réserve de modifications de la conception dans le cadre du progrès technique.

5. Vissez les moyens d’accrochage de la hotte aspirante : Serrez à la main, 3 Nm max.

Veillez à ce que les rondelles intercalaires et moyens d’accrochage soient dans la bonne position !

Accrocher et aligner 1. Commencez par retirer l'arrière de la pellicule protégeant la hotte aspirante, puis retirez-la complètement une fois le montage achevé. 2. Accrochez la hotte aspirante de telle sorte qu'elle encrante fermement à l'arrière, sur ses moyens d'accrochage Ⓐ. 3. Tournez les moyens d'accrochage pour ajuster l'horizontalité de la hotte. Si nécessaire, il est possible de déplacer la hotte aspirante vers la droite ou la gauche Ⓑ.

A C B Vérifiez impérativement que toutes les vis de sécurisation et les capuchons de sécurisation ont été fermement montés.

4. Réalisez la jonction des conduits (voir « Jonction des conduits »). 5. Réalisez le branchement électrique (voir « Branchement électrique »).

Démontage des capuchons de sécurisation

Vis de sécurisation et capuchons de sécurisation 1. Marquez les emplacements des trous qui recevront les vis de sécurisation. Décrochez la hotte aspirante, percez les trous recevant les vis de sécurisation puis enfoncez les chevilles jusqu'au ras du mur. 2. Accrochez la hotte aspirante et vissez les vis de sécurisation à fond. 3. Sur les moyens d’accrochage, enfoncez les capuchons de sécurisation jusqu’à ce qu’ils encrantent audiblement et en veillant à ce que la flèche pointe vers le haut Ⓒ.

Pour démonter les capuchons de sécurisation équipant les moyens d’accrochage, utilisez un outil approprié, p. ex. un tournevis à pane plate.

Montage des capots de cheminée

Les côtés intérieurs des capots de cheminée peuvent présenter des arêtes vives. Nous recommandons de porter des gants protecteurs au montage.

1. Séparez les capots de cheminée. Pour ce faire, retirez le ruban adhésif. 2. Retirez la pellicule protectrice recouvrant les deux capots de cheminée. 3. Faites coulisser les capots de cheminée l'un dans l'autre.

4. Posez les capots de cheminée sur la hotte aspirante, tirez le capot intérieur vers le haut et accrochez-le à gauche et à droite contre la cornière de retenue.

REMARQUE : Évitez de rayer les capots pendant que vous les faites coulisser : à titre de protection, vous pouvez par exemple replier le gabarit de montage sur l’arête du capot extérieur.

Veillez à la position des ouïes dans le capot de cheminée ! – Mode Évacuation de l’air : les ouïes du capot intérieur de cheminée regardent vers le bas. – Mode Recyclage de l’air : les ouïes du capot intérieur de cheminée regardent vers le haut.

5. A l'aide des 2 vis latérales, vissez le capot intérieur de cheminée contre la cornière de retenue.
