MODE D'EMPLOI VALERIA II ZIBRO
Ce manuel d'instructions pour poêle à pellets Valeria contient des informations importantes pour le spécialiste en poêles, l'installateur en chauffage, l'électricien et l'utilisateur. Le poêle à pellets doit être installé et utilisé correctement afin d'éviter tout risque d'accident.
Attention!
Veuillez lire tout le manuel avant l'installation et la mise en service de votre poèle. Ce manuel décrit en détail toutes les opérations à effectuer afin de garantir l'installation et la mise en service correcte du poèle Valeria.
Important
Les prescriptions de mise en service et d'installation mentionnées dans ce manuel peuvent subir des modifications selon les prescriptions locales. Dans ce cas, seules les prescriptions officielles sont valables.
Les dessins contenus dans ce manuel ne sont pas à l'échelle et servent uniquement d'illustrations.
L'emballage utilisé offre une protection optimale contre les dégâts dus au transport du poêle à pellets. Tout dommage éventuel est donc de ce fait pratiquement à exclure.
Dès réception, veuillez contrôler attentivement le contenu et l'ensemble des pièces livrées. Annoncez tout de suite les éventuels dommages à votre installateur Zibro.
Poèle à pellets valeria
| Mentions légales | |
| Version | Version 3 |
| Date d'impression | 06/2010 |
| Droits d'auteur | © PVG International BV, 2010
Le contenu de cette publication ne doit pas être transmise à des tiers, en partie ou en entier, sans autorisation expresse de PVG International BV.
Toutes les données techniques, dessins, etc. sont soumis à la loi de protection des droits d'auteur. |
| Actualisation | Par souci d'amélioration du produit, le fabricant se garde le droit d'effectuer des modifications sans préavis. |
| Mentions légales | La notice de cet apparéil est valable pour tous les apparueils Valeria (Valeria, Valeria II) |
Sommaire
- Descriptions générales de sécurité 5
- Le poêle à pellets Valeria et le combustible 5
2.1. Principe du poèle à pellets Valeria 5 2.2. Consignes de sécurité 6
2.2.1. Général 6 2.2.2. Dangers spécifiques concernant le poèle 7
2.3. Responsabilité 8 2.4. Désignation 8 2.5. Déclaration de Conformité 9
- Description des touches et symboles pour l'unité de commande 9
3.1. Description des touches 9 3.2. Symboles de contrôle 10
- Caractéristiques du poêle à pellets Valeria 10 4.1. Les phases de chauffage 10
4.1.1. La phase de démarrage 10 4.1.2. Le fonctionnement 10
4.1.2.1. Fonctionnement de chauffage automatique 10 4.1.2.2. Fonctionnement de chauffage semi-automatique 11 4.1.3. La phase de refroidissement 11
4.2. Prescriptions de sécurité 11
4.2.1. Interruption de courant 11 4.2.2. Petite flamme lors de la phase de départ 11 4.2.3. Surchauffe de l'appareil 11
- Montage et première mise en service 11

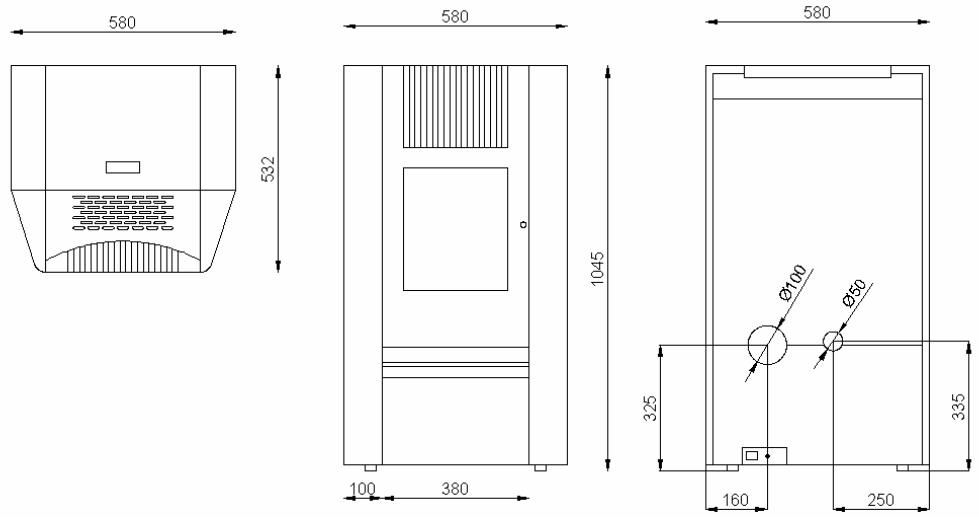

5.1. Montage 11 5.1.1. Mesures 11 5.1.2. Vis pour le réglage de la hauteur 11 5.1.3. Sonde de température ambiente 12 5.1.4. Montage de l'habillage latéral 12 5.1.5. Support pour outils de nettoyage 13
5.2. Installation du poêle à pellets Valeria 13
5.2.1. Protection de sol 13 5.2.2. Distances à respecter des matériaux combustibles 13 5.2.3. Raccordement des tuyaux de fumée 13 5.2.4. Tirage de la cheminée 14 5.2.5. Prise d'air extérieur 14 5.2.6. Thermostat ambiant extérieur, voir programmateur 15 5.2.7. Les exigences d'aération pour un fonctionnement simultané de plusieurs dispositifs 15 5.2.8. Exploitation multiple 15
5.3. Première mise en service 15 5.4. Ajustement de la quantité d'air de combustion et besoin du mode de fonctionnement 16 5.4.1. Ajustement de l'apport d'air de combustion 16
5.4.2. Choix du mode de fonctionnement 16 6. Fonctionnement automatique "Stand-by" 16 7. Arrêt manuel 16 8. Adaptation de l'air de convection au volume de la pièce à chauffer............ 16 9. Nettoyage et entretien 17
9.1. Nettoyage de surfaces 17 9.2. Travaux de nettoyage courants 17
9.2.1. Nettoyage du pot de combustion et du foyer de combustion 17 9.2.2. Tiroir à cendres 18 9.2.3. Nettoyage de l'changeur de chaleur 19 9.2.4. Particules fines dans le silo à pellets 19
9.3 Entretien à effectuer par le technicien de service 19
9.3.1. Nettoyage des conduits de fumée et de l'échangeur de chaleur 19 9.3.2. Nettoyage du boîtier des gaz de fumée et du ventilateur des gaz 20
- Pièces 21
10.1. Réservoir à pellets 21 10.2. Moteur pour la vis sans fin / vis sans fin 21 10.3. Pot de combustion 21 10.4. Allumage électrique 21 10.5. Barre de déclenchement et déclencheur 21 10.6. Ventilateur des gaz de fumée 22 10.7. Sonde basse température 22 10.8. Sonde haute température 22 10.9. Ventilateur de l'air de convection 22 10.10. Sonde de pression des gaz de fumée 22 10.11. L'unité de commande 22 10.12. Balayage d'air de la vitre 22 10.13. Raccordement de tuyaux de fumée 22

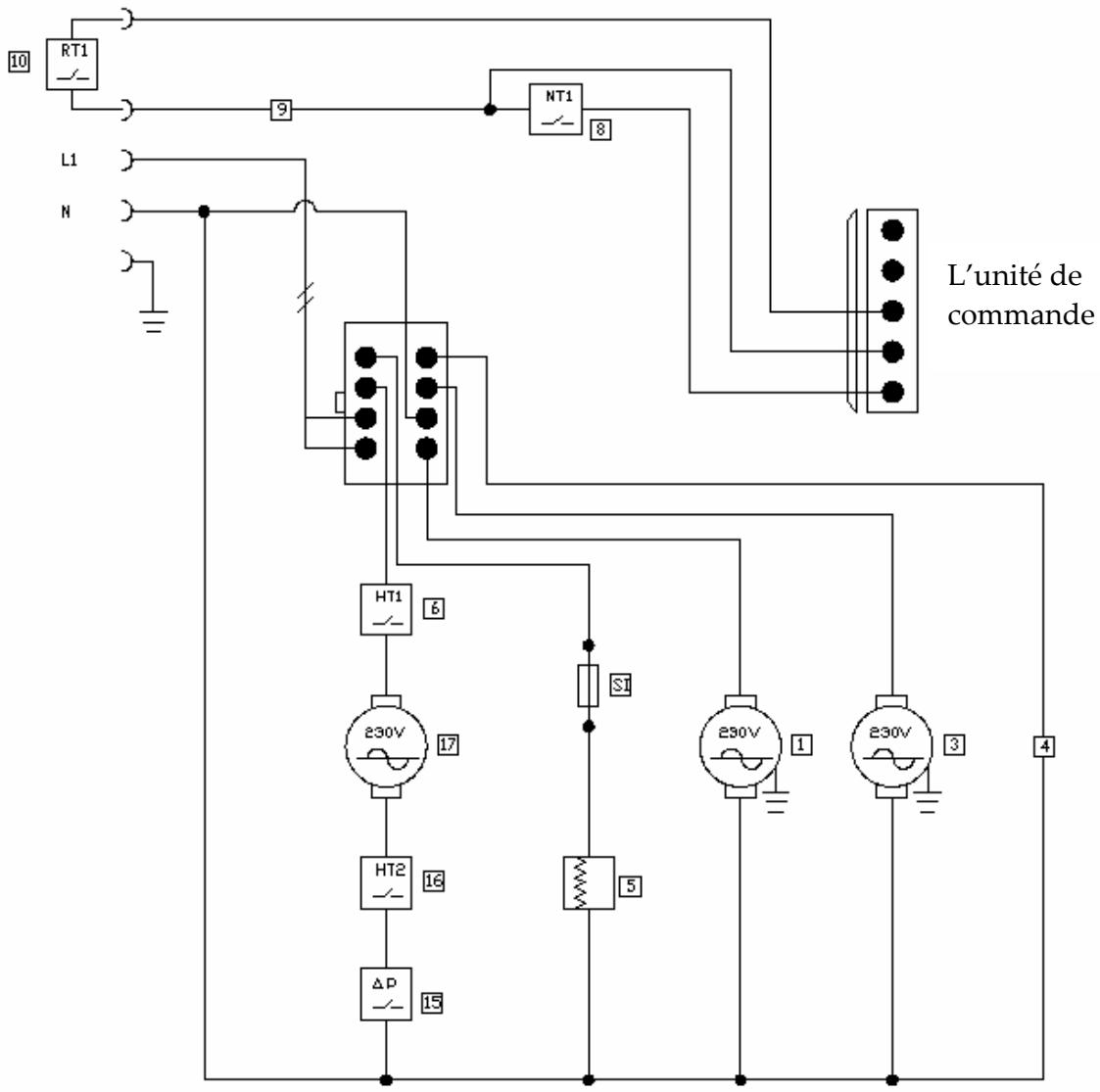

- Données techniques Valeria 23 11.1. Schéma électrique 24
- Analyse d'erreurs - conseils 25
- Conditions de garantie 26

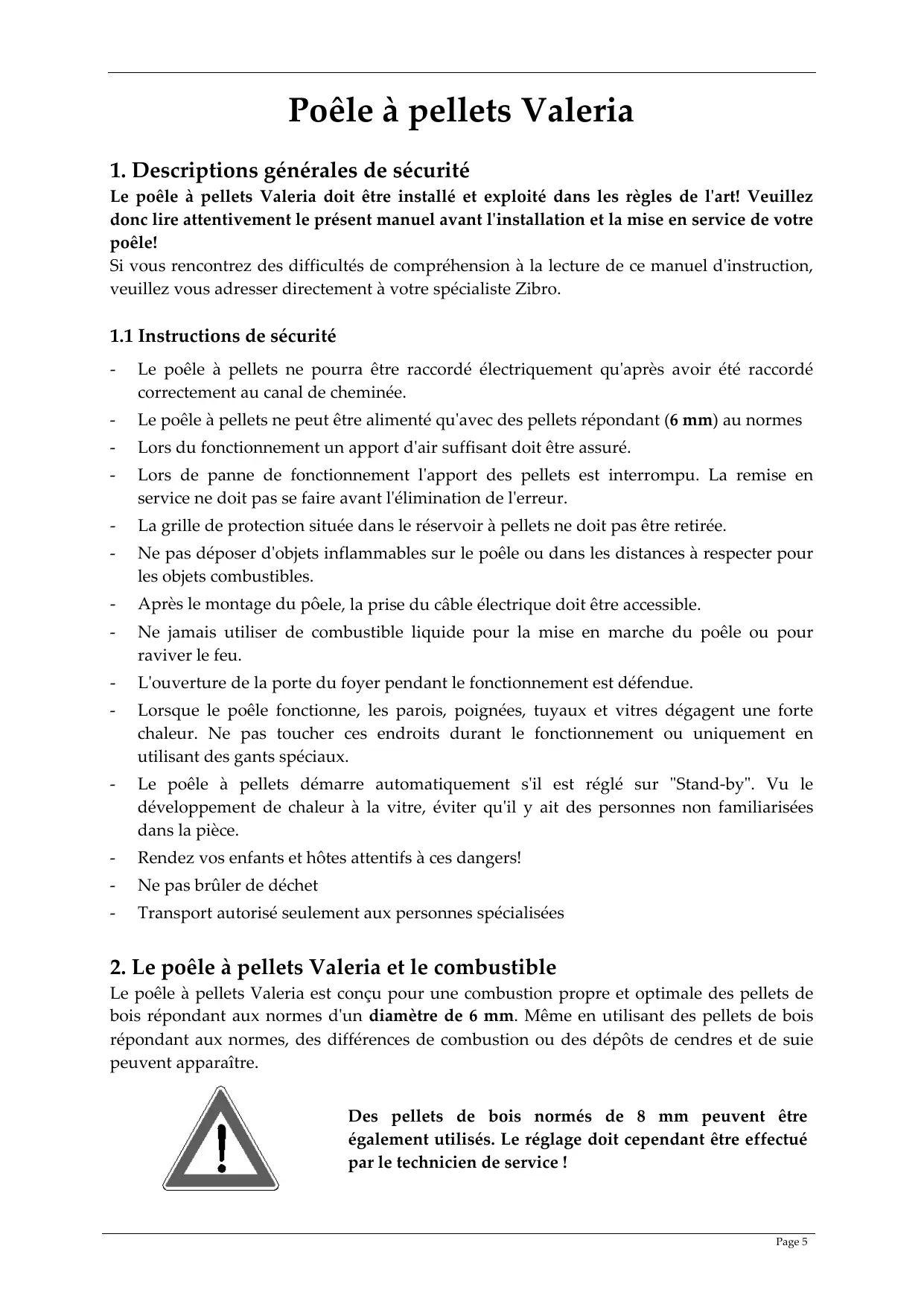

1. Descriptions générales de sécurité
Le poêle à pellets Valeria doit être installé et exploité dans les règles de l'art. Veuillez donc lire attentivement le présent manuel avant l'installation et la mise en service de votre poêle!
Si vous rencontrez des difficultés de compréhension à la lecture de ce manuel d'instruction, veuillez vous adresser directement à votre spécialiste Zibro.
1.1 Instructions de sécurité
- Le poêle à pellets ne pourrait être raccordé électriquement qu'après avoir été raccordé correctement au canal de cheminée. Le poêle à pellets ne peut être alimenté qu'avec des pellets répondant (6 mm) aux normes
- Lors du fonctionnement un apport d'air suffisant doit être assuré.
- Lors de panne de fonctionnement l'apport des pellets est interrompu. La remise en service ne doit pas se faire avant l'élimination de l'erreur.
- La grille de protection située dans le réservoir à pellets ne doit pas être retirée.
- Ne pas déposer d'objets inflammables sur le poêle ou dans les distances à respecter pour les objets combustibles.
- Après le montage du poèle, la prise du câble électrique doit être accessible.
- Ne jamais utiliser de combustible liquide pour la mise en marche du poêle ou pour raviver le feu. L'ouverture de la porte du foyer pendant le fonctionnement est défendue.
- Lorsque le poèle fonctionne, les parois, poignées, tuyaux et vitres dégagent une forte chaleur. Ne pas toucher ces endroits durant le fonctionnement ou uniquement en utilisant des gants spéciaux.
- Le poèle à pellets démarre automatiquement s'il est réglé sur "Stand-by". Vu le développement de chaleur à la vitre, éviter qu'il y ait des personnes non familiarisées dans la pièce.
- Rendez vos enfants et hôtes attentifs à ces dangers!
- Ne pas brûler de déchets
- Transport autorisé seulement aux personnes spécialisées
2. Le poêle à pellets valeria et le combustible
Le poèle à pellets Valeria est conçu pour une combustion propre et optimale des pellets de bois répondant aux normes d'un diamètre de 6 mm. Même en utilisant des pellets de bois répondant aux normes, des différences de combustion ou des dépôts de cendres et de suie peuvent apparaître.
Des pellets de bois normés de 8 mm peuvent être également utilisés. Le réglage doit cependant être effectué par le technicien de service!
2.1. Principe du poêle à pellets valeria
Le poèle à pellets Valeria est conçu uniquement pour l'habitation. Il offre une combustion automatique des pellets de bois. Le réservoir peut contenir une quantité de combustible permettant un fonctionnement jusqu'à 60 heures.
Etat de la technique
Le poêle à granulés correspond à l'état de la technique en vigueur lors de la livraison. Les normes observées sont indiquées dans la déclaration de conformité.
Toutefois, des dangers peuvent être encourus si les consignes de sécurité documentées dans ce mode d'emploi ne sont pas respectées.
Symboles de danger
Des informations se rapportant aux dangers et des consignes importantes documentées par des symboles spécifiques et des indications signalétiques se trouvant dans le mode d'emploi sont représentées de la manière suivante :
Consigne
Le symbole de sécurité ATTENTION
- désigne une situation potentiellement dangereuse,
- se rapporte aux procédés de nettoyage et de fonctionnement,
- prévient d'accidents légers ou minimes potentiels,
- prévient d'un endommagement important potentiel du poèle à granulés et d'autres dommages matériels importants et indirects
Le symbole de sécurité AVERTISSEMENT
- indique une situation dangereuse,
- se rapporte aux procédés de nettoyage et de fonctionnement,
- met en garde par rapport aux effets nocifs pour la santé, ainsi que des risques d'accidents mortels.
La consigne
- indique une situation potentiellement dangereuse,
- se rapporte aux procédés de nettoyage et de fonctionnement,
- prévient des endommagements du poèle à granulés ou d'autres valeurs de matériel.
L'utilisation conforme du poêle à granulés est indispensable pour une exploitation en toute sécurité. L'utilisation du poêle à granulés est conforme
- lorsque le poèle à granulés est utilisé uniquement dans des pièces à usage domestique.
- lorsque le poêle à granulés ne se trouve pas dans un endroit humide,
- lorsque le poèle à granulés ne se trouve pas en fonction dans des pièces froides ou dans un entrepôt provenant de l'humidité atmosphérique,

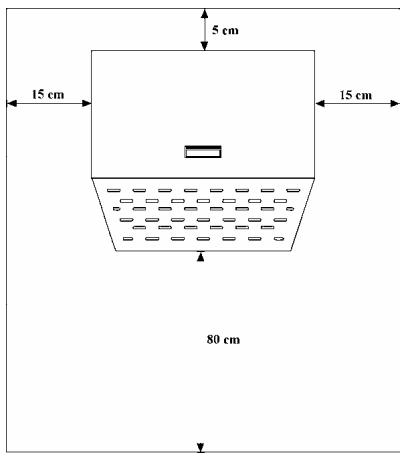

- lorsque les distances de sécurité suivantes par rapport à des matériaux inflammables sont respectées (voir illustration 02),
- lorsque les normes nationales et européennes en vigueur, tout comme les directives locales, sont respectées,
- lorsque les conditions d'utilisation nationales et locales sont respectées,
- lorsqu'une alimentation et une évacuation de l'air de combustion suffisantes des gaz de combustion résiduels sont garanties,
- lorsque toutes les consignes de sécurité contenues dans ce mode d'emploi sont respectées,
- lorsque toutes les installations nécessaires sont disponibles et en bon état de marche.
En plus de l'utilisation conforme, la réalisation ponctuelle de tous les travaux de nettoyage et d'inspection nécessaires doit être respectée.
Toute utilisation autre ou modifiée du poêle à granulés, sans accord écrit du fabricant, est considérée comme non conforme.
L'utilisateur est tenu responsable en cas de dommages resulting d'une telle utilisation.
Consigne
Les différentes consignes nationales peuvent éventuellement être modifiées. Ce sont impérativement les consignes nationales qui doivent être respectées.
Danger de brûlure
Différentes surfaces du poêle atteignent des températures de plus de 65°C en fonctionnement.
Ces consignes de sécurité et mesures suivantes protègent des brûlures:
- éviter tout contact avec le tuyau d'échappement
- nettoyer le poêle à granulés lorsque celui-ci est refroidi.
Danger de départ de feu
Différentes surfaces du poèle atteignent des températures de plus de 65°C en fonctionnement.
Il est strictement interdit de couvrir le poèle à granulés avec des couvertures, des chiffons ou autres objets analogues. Ces matériaux peuvent s'enflammer au contact de surfaces chaudes.
Comportement lors d'un départ de feu dans la cheminée
Ne jamais séparer le poèle à granulés du réseau. Le ventilateur de tirage par aspiration intégré empêche un feu de retour dans le poèle à granulés.
Danger d'intoxication et d'asphyxie
Les gaz résiduels des gaz de combustion contiennent des substances nocives, entre autres du monoxyde de carbone.
Mesures d'autoprotection pour le sauvetage de personnes inconscientes:
Aérer soigneusement les pièces fermées avant d'y pénétrer.
Monoxyde de carbone
- bloque la prise d'oxygène et entraîne la mort par asphyxie,
- est un gaz incolore et inodore,
- apparaît lors de processus de combustion incomplets, - est plus lourd que l'air et s'accumule au sol.
Danger d'électrocution
Pour des tensions réseaux de 50Hz et lors d'un effet persistant de plus d'une seconde, on considère:
Que des courants de plus de 50mA et des tensions à partir de 50V sont très dangereux, voir même mortels!
2.3. Responsabilité
En cas de dommage corporel ou matériel, le fabricant est uniquement responsable des normes de construction et de la sécurité de l'appareil lorsque des défauts de construction peuvent être démontrés.
Aucune responsabilité ne sera assumée en cas:
- d'utilisation non conforme
- de manipulation non conforme
- d'entretien insuffisant
- d'utilisation de pièces qui ne sont pas originales
- de modifications non autorisées ou non conformes aux instructions
2.4. Désignation
La plaque signalétique se trouve sur la face intérieure, resp. arrière du couvercle du poêle. Notez sur ce côté du mode d'emploi le numéro de série, l'année de construction, le type et la date de la première mise en service.
Ces données sont par exemple nécessaires pour vos revendications en cas de garantie et pour commander des pièces de rechange.
| Données techniques |
| Type | |
| Année de construction | |
| Numéro de série | |
| Première mise en marche(jour/mois/année) | |
Entreprise
Euterpehof 20 5342 CW Oss, the Netherlands
Produit
Poèle à granulés
Type
Valeria, Valeria II
PR 080201
PR 100301
PR 100701
Construction
Option
Numéro de série
Directives
CE-Respectées
Maschines
98/37/EG
Basse tension (alimentation él.)
73/23/EWG
-Compatibilitéélectromagnétique
89/336/EWG
Normes appliquées, Specifications
EN ISO 12100-1
EN ISO 12100-2
- Équipement électrique des appareils non électriques pour usage domestique et analogues EN 50165
- Compatibilité électromagnétique - Exigences pour appareils électrodomestiques, outillages électriques et appareil analogues EN 55014, Teil
exigences pour appareils électriques et
EN 55014, Partie 1
EN 55014, Partie 2
- Sécurité des appareils électrodomestiques pour usage domestique et analogues DIN EN 60335-1
Appareils de chauffage indépendants pour la combustion de granulés EN 14785
Je confirme par la présente, que le produit susmentionné est conforme aux directives CE indiquées.
Os, le 28.05.2010
Place, Date
Monsieur O. J. Groenewelt Manager Produits Commerciaux
3.1. Description des touches
Interrupteur : mise en marche/arrêt
Touche de température ambiantе
Touche de mise en marche
Touche air de convection
Touche de service - plage de chauffage
Symbole "flocon de neige
Le poêle à pellets est en phase de refroidissement
STANDBY
Symbole "soleil
Le poêle à pellets est en phase de mise en marche
Symbole "standby
La température voulue est atteinte, le poêle à pellets s'arrête. Dès que la température désirée baisse de 1,2° C, le poêle à pellets se réenclenche automatiquement.
Symbole "ventilateur
L'air de convection et/ou le ventilateur des gaz de fumée sont en fonctionnement
Symbole "attention
Soit qu'il y a un dérangement ou l'interrupteur de mise en marche est sur "0". À l'aide du chapitre analyse des problèmes de votre manuel d'instruction, vous pourrez enrayer la panne. Le poêle à pellets est remis en fonctionnement avec la touche mise en marche.
Symbole "SET
Dès que la température ambianté ou le degré de convection d'air varie, le symbole "SET" apparait.
Symbole "vis sans fin
La vis sans fin est en service.
Témoin de température ambiantе
La sonde température ambiente intégrée mesure la température de la pièce (température actuelle). Dès que vous pressez la touche de température ambiente, la température souhaitée s'affiche
Symbole "puissance de chauffe
Indique la puissance de chauffe actuelle, ici par exemple niveau High.
4. Caractéristiques du poèle à pellets valeria
Le poèle à pellets Valeria est conçu pour la combustion entièrement automatique des pellets de bois. C'est-à-dire qu'en cas de baisse ou de dépassement de la température ambiante, il s'enclenche ou s'arrête automatiquement. Selon la différence de température que l'on désire et celle effective, il choisit entre 3 plages de puissances de chauffe. Ainsi le poèle à pellets Valeria offre une meilleure combustion adaptée à la pièce.
4.1.1. La phase de démarrage
Lors de la phase de démarrage, la vis sans fin conduit les pellets de bois dans le foyer de combustion. L'allumeur en céramique est activé simultanément. 5 minutes plus tard, les pellets de bois doivent s'enflammer et la flamme doit être visible. Pour le conditionnement et le maintien du lit de braises, une quantité bien définie de pellets de bois est ensuite transportée dans le foyer de combustion. Le poêle à pellets enregistre alors la puissance de chauffe.
4.1.2. Le fonctionnement
L'unité de commande du poèle à pellets Valeria permet le fonctionnement en mode automatique ou semi-automatique. Le poèle standard est livré en mode automatique. Au cas où il serait nécessaire de limiter la puissance maximale, le poèle peut être mis en fonction selon le mode semi-automatique.
4.1.2.1. Fonctionnement de chauffage automatique
Lorsque l'interrupteur est enclenché (position "T") et la température régée est inférieure de 1,2°C, le poêle à pellets se met en marche moyennant la phase de démarrage. Dès que la température régée est dépassée de 0,6°C, l'unité de commande enclenche la phase de refroidissement.
4.1.2.2. Fonctionnement de chauffage semi-automatique
Le mode de fonctionnement semi-automatique permet de régler manuellement la puissance de chauffage à la main. Ceci signifie que le poèle à pellets fonctionnera uniquement dans la plage de puissance maximale introduite à la main après la phase de démarrage. L'arrêt et le démarrage automatique lorsque la température demandée est atteinte est également active en mode de fonctionnement semi-automatique.
4.1.3. La phase de refroidissement
En cas de passage à la phase de refroidissement, la vis sans fin se déclenche et empêche de ce fait l'arrivée de pellets de bois dans le brûleur.
4.2. Prescriptions de sécurité
En cas de panne, la phase de refroidissement se met en fonction et le feu s'éteint en quelques minutes. Après élimination de dérangement, seul un allumage manuel est possible (presser la touche mise en marche).
4.2.1. Interruption de courant
À la suite d'une interruption de courant, l'unité de commande effectue la phase de refroidissement. L'appareil se réenclenche au moyen de la phase de démarriage même si l'interruption ne dure que quelques secondes. Pendant la panne de courant, un peu de fumée peut apparaître due aux restes de combustibles dans le foyer mais sans représenter de danger.
4.2.2. Petite flamme lors de la phase de départ
Lorsqu'il n'y a pas de formation de flamme pendant la phase de départ et que la température minimum des gaz (60^) n'est pas atteinte (p. ex. l'aménagement de pellets insuffisante), le poêle à pellets s'arrête automatiquement.
4.2.3. Surchauffe de l'appareil
Une sonde de température se trouve à l'arrière du foyer et sous la paroi. En cas de surchauffe, elle interrompt indépendamment l'avivée du combustible. Le ventilateur de combustion et de ventilation, dans ce cas, continue de fonctionner et permet de ce fait un refroidissement rapide de l'appareil.
5.1.2. Vis pour le réglage de la hauteur
Pour un bon fonctionnement, le poêle à pellets Valeria doit être de niveau. Le réglage s'effectue au moyen des vis pour le réglage de la hauteur.
5.1.3. Sonde de température ambiantе
Avant la mise en service, contrôle que la sonde de température ambiente à l'arrêt de l'appareil soit bien sortie.

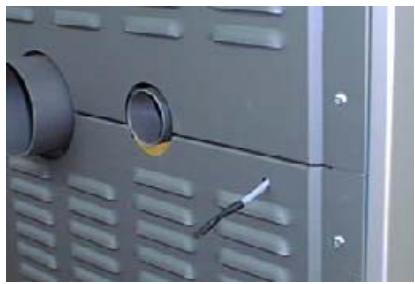

Photo 1: Sonde de température ambiante
5.1.4. Montage de l'habillage latéral
Déballez l'habillage. Insérez la sonde de température ambiantepar l'ouverture de la paroi arrêté.
Placez les nez inférieurs de l'habillage dans le support inférieur (photo 2).
Soulevez l'habillage et suspendez les nez supérieurs dans le support supérieur (photo 3 et photo 4).
Photo 2: Fixation inférieure du panneau latéral.
Photo 3: Fixation supérieure du panneau latéral.
Photo 4: accrochez le panneau latéral
5.1.5. Support pour outils de nettoyage
Afin de pouvoir suspendre les outils de nettoyage, fixez le support LIVRE au dos du poèle à pellets (photo 5).
Photo 5: Support pour outils de nettoyage
5.2. Installation du poêle à pellets valeria
En ce qui concerne les protections de sol, distances à respecter par rapport à des matériaux combustibles, et le raccordement des gaz de fumée, les prescriptions peuvent varier d'une région à l'autre. Pour toutes questions, se renseigner auprès de votre spécialiste ou ramoneur de la région.
5.2.1. Protection de sol
Il est fortement conseillé d'installer votre poèle à pellets sur une plaque de sol réfractaire qui doit dépasser de 15 cm à l'avant de l'appareil. L'arrière et les parois latérales doivent se couvrir au minimum à une distance de 5 cm de matériaux combustibles.
Pendant le fonctionnement du poèle à pellets, le bas de l'appareil n'atteint pas de hautes températures, de ce fait, la pose d'une plaque de sol réfractaire n'est pas obligatoire. D'autre part, la porte de feu est uniquement une porte pour le nettoyage et non une ouverture d'alimentation du feu, car elle ne doit pas être ouverte pendant le fonctionnement.
Dans tous les cas, veuillez vous référer aux prescriptions locales qui peuvent différer des données mentionnées ci-dessus!
5.2.2. Distances à respecter des matériaux combustibles
Les distances minimales des matériaux combustibles ci-après doivent être respectées.
Arriere: 5cm
Côté: 15 cm
Devant: 80 cm
5.2.3. Raccordement des tuyaux de fumée
Les tuyaux de fumée doivent être raccordés selon la loi en vigueur. Pour ces questions, vous pouvez vous adresser à votre spécialiste Zibro ou au ramoneur de votre région.
Étant donné que le poèle à pellets fonctionne au moyen d'une soufflerie aspirante qui peut créer une surpression à la sortie des gaz de fumée, l'ensemble de la tuyauterie des gaz de fumée doit être étanche à l'air jusqu'à l'entrée du canal de cheminée.
Le câble électrique ne doit pas être mis sur l'extracteur de fumées!
L'élément de raccordement réalise la liaison entre le pot de combustion du poêle à granulés et la cheminée. La mise en place du poêle à granulés et de la cheminée doit être prévue de telle sorte que les gaz de combustion puissent entrer dans la cheminée selon des pertes minimales de pression ainsi qu'un refroidissement réduit (voir DIN 18 160).
Le contrôle ou le nettoyage du raccord doit être possible.
L'élément de raccordement doit être acheté séparément.
L'appel d'air minimum dans la cheminée doit être supérieur à 4 pa!
Des appels d'air inférieurs à 4 Pa peuvent provoquer des perturbations lors de la combustion.
5.2.4. Tirage de la cheminée
Le poêle à pellets ne dépend pas du tirage de la cheminée vu que le ventilateur des gaz d'échappement pousse ces gaz dans la cheminée. S'il y a un tirage de la cheminée très élevé (>30Pa), nous recommandons le montage d'un clapet entre le poêle à pellets et l'entrée du canal de fumée.
5.2.5. Prise d'air extérieur
Il faut raccorder l'arrivée d'air à l'arrière de l'appareil à un canal d'air. L'extrémité du canal d'air doit se trouver à l'extérieur ou dans une pièce bien aérée de la maison.
Le fonctionnement du poèle à pellets en liaison avec une installation technique à air ambiant est assuré.
En cas d'installation du poèle à pellets raccordé à une ventilation contrôle, l'extrémité du canal d'air ne peut se couvrir dans une pièce raccordée à ce système de ventilation.
Pour le choix de la dimension de l'arrivée d'air veuillez vous référer au tableau ci-après:
| Diamètre Tuyau* | Longueur maximale* | Nombre maximal de coudes de 90° |
| 50 mm | 0,5 m | 1 |
| 70 mm | 1 m | 1 |
| 100 mm | 3 m | 3 |
- Les indications parlent d'elles-mêmes. En cas de canal rectangulaire ou autre, la section doit être en conséquence.
Si ces dimensions ne sont pas atteintes, lors du fonctionnement en pleine puissance, l'apport en oxygène peut être insuffisant et par ce fait il se forme de la scorie dans le pot de combustion ainsi qu'un encombrement de pellets.
Le réglage individuel de l'air de combustion en utilisant une installation d'apport d'air externe est obligatoire!
5.2.6. Thermostat ambiant extérieur, voir programmeur
Le poêle à pellet offre la possibilité d'être commandé par un thermostat ambient externe ou programmateur. N'importe quel thermostat à potentiel libre peut faire l'affaire.
Le raccordement se fait derrière au serre-fils se trouvant à l'entrée du circuit électrique. Pour raccorder le thermostat ou programmateur, enlevez le pont de cable (photo 6) et liez les cables avec les pinces de la sonde RT au serre-fils.
Photo 6: Barrette serre-fils avec pont de cable
L'entrée est à potentiel libre! Ne jamais raccorder une tension d'entrée! Utilisez uniquement un câble antiparasite! Le branchement des thermostats ambiants ne doit être effectué que par un spécialiste.
5.2.7. Les exigences d'aération pour un fonctionnement simultané de plusieurs dispositifs
Le fonctionnement simultané du poèle à granulés en liaison avec un dispositif d'air conditionné peut entraîner des pannes lors de la phase de démarrage et de la combustion des granulés (par ex. aération et ventilation contrôle, hotte aspirante, etc.). Si vous avez des questions concernant ce problème et concernant les directives officielles, veuillez contacter votre partenaire Zibro.
5.2.8. Exploitation multiple
Lors d'une exploitation multiple, il s'agit d'un système de cheminée où plusieurs poêles utilisant différents combustibles peuvent être branchés.
Le poêle à granulés n'est pas adapté à une exploitation multiple.
5.3. Première mise en service
- Avant la première mise en service, les directives d'utilisation doivent être lues.
- Retirez l'outil universel et la poignée de porte (clé imbûs) du tiroir à cendres.
- Faites sortir le thermostat ambiant au dos.
- Montez les panneaux latéraux livrés - Ne jamais mettre l'appareil en fonction avec le panneau arrière ouvert.
- Raccordez le poêle à pellets au canal de fumée selon les réglementations.
- Remplissez le réservoir de pellets de bois aux normes ( 6mm ).
- Contrôlez si le pot de combustion est bien adapté et posé dans son siège.
- Fermez la porte du foyer.
- Raccordez le poèle au moyen du câble électrique à l'alimentation électrique.
- Enclencher l'interrupteur I/0 sur I et appuyer sur la touche de démarrage. Dès que le programme de démarrage est terminé, l'unité de commande désigne automatiquement la puissance de chauffe nécessaire.
Dérangement possible lors de la première mise en service:
Pas de formation de flamme:
Cela peut se produire lors de la première mise en service. Une arrivée insuffisante de pellets dans le brûleur peut empêcher la formation de flammes.
Solution:
Mettre l'interrupteur 1/0 sur position "0" et l'enclencher à nouveau sur position "1". Appuyer encore une fois sur la touche de démarrage. Le programme de démarrage est activé.
Avertissement
Bien aérer la pièce lors de la première mise en service. Pendant les premières heures de fonctionnement, la mise en température de l'appareil peut provoquer des fumées et des odeurs désagréables par le séchage des laques.
5.4. Ajustement de la quantité d'air de combustion et besoin du mode de fonctionnement
L'unité de commande permet un besoin simple du mode (semi-automatique / automatique) et d'ajuster l'apport d'air de combustion à la situation individuelle et à la qualité des pellets.
5.4.1. Ajustement de l'apport d'air de combustion
Différentes qualités des pellets ainsi que des circonstances individuelles dans la pièce (p. ex. tirage du canal de fumée) peuvent nécessiter un ajustement de l'apport d'air de combustion. Le réglage de la combustion est correct si les braises des pellets dans le pot de combustion sont facilement mobiles et s'il n'y a pas de formation de scorie et par ce fait pas d'encombrement de pellets dans le pot de combustion. Selon l'expérience, un encombrement de pellets non brûlés se forme seulement après 1 - 3 heures de fonctionnement. C'est pourquoi il est important de surveiller le lit des braises dans le poêle à pellets pendant les premières heures de fonctionnement.
Réglage de l'air de combustion
- Appuyez sur la touche de mise en marche et restez dessus. Sur le display apparait le symbole "Cb" alternant avec le chiffre "000".
- En appuyant sur la touche de température ambience (+/-) vous pouvez augmenter ou diminuer la quantité d'air de combustion. Modifiez cette valeur progressivement au maximum de 2 points à la fois.
5.4.2. Choix du mode de fonctionnement
Il est très simple de choisir entre les modes de fonctionnement, soit semi-automatique, soit automatique.
Réglage du mode de fonctionnement:
- Appuyez sur la touche de mise en marche et restez-y. Sur le display apparait le symbole "Cb" alternant avec le chiffre "000".
- Maintenant appuyez sur la touche air de convection. Sur le display apparait le symbole "Aut" alternant avec le chiffre "001" (signifie fonctionnement automatique).
- En appuyant sur la touche de température ambiente (-) vous pouvez passer au fonctionnement semi-automatic. Le symbole "Aut" apparait alternant avec le chiffre "000".
6. Fonctionnement automatique "stand-by
L'interrupteur doit se couvrir sur position I/0. "I" pour que le poêle à pellets fonctionne automatiquement. Pour le départ, appuyer une fois sur la touche de mise en marche.
7. Arrêt manuel
Mettre l'interrupteur I/0 sur "0". L'unité de commande règle dans la phase de refroidissement et arrête le poèle à pellets après env. 15 minutes. Tant que l'interrupteur reste sur la position "0", le poèle à pellets ne s'enclenche pas tout seul.
8. Adaptation de l'air de convection au volume de la pièce à chauffer
L'ajustement de l'air de convection par rapport au volume de la pièce à chauffer est uniquement possible en mode de semi-automatique. En mode automatique, la vitesse du ventilateur de convection est toujours liée à la puissance de chauffage.
La touche "air de convection" sert à augmenter ou diminuer le nombre de tours du ventilateur, ceci vous offre une adaptation individuelle du brassage d'air de la pièce à chauffer. De grandes ou hautes pièces demandent une plus grande convection, pour une meilleure répartition de la température dans la pièce.
Si la puissance est régée sur Low, l'air de convection peut être régé sur Low, Medium ou High. Le Témoin LCD clignote un court instant après avoir appuyé sur la touche de l'air de convection Lo, Md ou Hi.
Si la puissance est régée sur Medium, l'air de convection peut être régé sur High, Medium ou Low. Le témoin LCD clignote un court instant après avoir appuyé sur la touche de l'air de convection Hi, Md ou Lo.
Si la puissance est régée sur High, l'air de convection peut être régé sur High ou Medium. Le témoin LCD clignote un court instant après avoir appuyé sur la touche de l'air de convection Hi ou Md.
Le réglage de base de l'air de convection est analogue à la puissance de chauffe réglée. Quand la puissance de chauffe est réglée sur Medium, l'air de convection circule également en puissance Medium.
9. Nettoyage et entretien
Veuillez respecter les conseils de nettoyage suivants ! Un non-respect peut créer des dérangements de fonctionnement ou même détruire l'appareil (feu de retard) !
La combustion au bois produit des cendres et demande des travaux de nettoyage et d'entretien.
Procéder aux travaux de maintenance et de réparation uniquement quand l'appareil est débranché.
9.1. Nettoyage de surfaces
Les salissures sur les surfaces laquées peuvent être nettoyées avec de l'eau ou, en cas de taches tenaces, avec un savon doux.
L'utilisation de produits de nettoyage ou de dissolvant peut entrainer des dégâts aux surfaces et est strictement interdite!
9.2. Travaux de nettoyage courants
Les cendres provenant de la combustion des pellets de bois doivent être éliminées régulièrement en observant certaines règles.
9.2.1. Nettoyage du pot de combustion et du foyer de combustion
Le fonctionnement du poèle à pellets est seulement garantie par un pot de combustion propre et en bon état. Pendant le fonctionnement, certains dépôts peuvent se former dans le pot de combustion. Ils doivent être éliminés de temps à autres au moyen de l'outil universel. Un contrôle visuel permet de savoir si le pot de combustion doit être nettoyé ou pas (photo 7 et 8). Un nettoyage s'impose au plus tard lors que vous replisssez le réservoir de pellets. Pour les petits nettoyages entre-deux, le pot de combustion peut rester dans le poèle. Dès que les dépôts deviennent tenaces, sortir le pot de combustion de son siège pour effectuer un nettoyage complet et supprimer ces dépôts au moyen de l'outil universel.
Photo 7: pot de combustion encrassé
Photo 8: pot de combustion nettoyé
Pour retirer les cendres du foyer pendant le fonctionnement, tirer la barre de décendrage et l'actionner 3 à 4 fois. Tirez la barre de décendrage (photo 9) et ouvrez la porte du foyer. Puis vous retirez les deux grilles visibles à gauche et à droite du pot de combustion (photo 10). Vous pouvez maintenant faire tomber les cendres se trouvant dans le foyer, dans le déchetter.
Photo 9: actionnement de la tirette de décendrage
Photo 10: Retrait des grilles latérales
Après manipulation de la barre de déclenchement, celle-ci doit être à nouveau repoussée complètement pour éviter une entrée d'air indésirable dans le pot de combustion et un mauvais fonctionnement!
9.2.2. Tiroir à cendres
Pour évacuer les cendres, restorer le bac à cendres en plaçant les 2 mains dans la rainure prévue à cet effet (photo 11). En replaçant le tiroir à cendres, contrôle que celui-ci soit bien remis en place et fermé hermétiquement (photo 12).
Photo 11: retrait du tiroir à cendres
Photo 12: remise en place du tiroir à cendres
Après le nettoyage du tiroir à cendres, celui-ci doit bien être remis en place et bien fermé, sinon le poêle ne pourrait plus fonctionner correctement.
9.2.3. Nettoyage de l'échangeur de chaleur
Le nettoyage de l'échangeur de chaleur doit être effectué au rythme de 14 jours. Respectez le fait que le poêle doit être froid pour procéder au nettoyage. Ouvrez la porte du foyer et actionnez les tiges du dispositif de nettoyage (photo 13) 3 à 4 fois.
Photo 13 : tige du dispositif de nettoyage
9.2.4. Particules fines dans le silo à pellets
Chauffez de temps à autre jusqu'à épuisement du silo à pellets et contrôlez s'il y a des particules fines (sciure) avant la recharge de pellets. En cas de trop grande quantité de particules fines, celles-ci doivent être enlevées. Trop de particules fines dans la vis sans fin empêche une bonne prise en charge des pellets et diminue ainsi la puissance de chauffe.
Il s'agit d'une vis sans fin en auto-fonctionnement. Peut provoquer des blessures. Ne pas mettre la main dans le bac à granulés.
9.3. Entretien à effectuer par le technicien de service
Les travaux d'entretien ci-dessous sont à effectuer après la combustion d'environ 400kg de pellets, mais au moins 2 fois par an, et garantissant une sécurité et un fonctionnement économique du poêle à pellets.
Faire réparer l'appareil uniquement par une personne spécialisée.
9.3.1. Nettoyage des conduits de fumée et de l'échangeur de chaleur
Il y a 2 ouvertures de service pour le nettoyage:
Ouvertures de nettoyage supérieures:
Enlevez les couvercles à gauche et à droite de l'échangeur et nettoyer d'éventuels encrasements et particules moyennant l'outil universal livre avec l'appareil (photo 14).
Photo 14: Ouvertures de nettoyage supérieures des conduits de fumée
Ouvertures de nettoyage inférieures:
Démontez le déflecteur se trouvant devant l'échangeur de chaleur (photo 15). Puis enlevez d'abord la grille latérale droite et ensuite le pot de combustion. Maintenant vous pouvez démonter la plaque "composite" qui se trouve à l'arrière.
La plaque "composite" est très fragile!
Démontez les couvercles se trouvant à gauche et à droite du toboggan des pellets (photo 16). Avec les outils appropriés, vous pouvez, à travers les deux ouvertures, enlever et aspirer les dépôts qui se sont formés dans les conduits de fumée. En même temps, vous pouvez enlever le dépôt sur l'échangeur de chaleur.
Photo 15: Enlèvement du déflecteur
Photo 16: Ouverture de nettoyage inférieur
9.3.2. Nettoyage du boîtier des gaz de fumée et du ventilateur des gaz
Pour le contrôle et le nettoyage du boîtier des gaz de fumée, démontez la plaque de l'habillage latéral droite. Dévissez les trois écrous à ailettes (photo 14) et tirez le ventilateur des gaz y compris la plaque de recouvrement. Maintenant vous pouvez aspirer les dépôts à l'intérieur du boîtier et sur la roue dentée du ventilateur des gaz avec un aspirateur.
Photo 17: Soufflerie des gaz de fumée et boîtier de la ventilation
À l'ouverture de l'habillage latéral faire attention aux endroits accessibles à la tension!
10. Pièces
L'unité de commande
Réserveiro à pellets
Échangeur de chaleur
Deflecteur
Interrupteur HT 1
(laterallement au foyer de combustion)
Interrupteur HT 2
Vis sans fin
Moteur pour vis sans fin
Allumage
Pot de combustion
Barre de déclenchement
Interrupteur NT
10.1. Réservoir à pellets
Le réservoir contient jusqu'à 30 kg de pellets de bois. Cette quantité offre une durée de chauffage continue jusqu'à 50 heures.
10.2. Moteur pour la vis sans fin / vis sans fin
Ce moteur entraîne la vis sans fin qui conduit les pellets de bois du réservoir au pot de combustion. Au cas où la vis sans fin se bloquerait, en raison d'un corps étranger aux pellets de bois ou de particules fines en trop grande quantité, on peut y remédier en actionnant la vis sans fin en va et vient. Une éventuelle panne du moteur de la vis sans fin sera détectée par l'unité de commande qui enclenchera la phase de refroidissement.
10.3. Pot de combustion
Le pot de combustion, grâce à sa conception spéciale, garantit une combustion exceptionnellement efficace et propre des pellets de bois. Seul un pot de combustion propre et bien entretenu garantit un bon fonctionnement du poêle à pellets.
10.4. Allumage électrique
L'allumage électrique intégré se compose d'une électrode en céramique, sécurisé contre des survoltages (fuseau 3,15 A, flink), qui chauffe les pellets de bois à la bonne température pour l'allumage. Pour chaque phase de démarrage, l'allumage dure 7 minutes. Une flamme devrait apparaître entre 5 minutes.
10.5. Barre de déclencher et déclencheur
La barre de décendrage permet d'évacuer directement les cendres vers le cendrier sans devoir ouvrir la porte du foyer. La grande capacité du cendrier permet des intervalles de nettoyage jusqu'à plusieurs mois. Il est important que la barre de décendrage ainsi que le cendrier soient bien replacés à leur place initiale afin d'assurer un fonctionnement optimal du poêle à pellets (faux tirage).
10.6. Ventilateur des gaz de fumée
Le ventilateur des gaz de fumée tire l'air de combustion du foyer et envoie les gaz de fumée dans le canal de cheminée. De ce fait, une légère dépression se produit dans le poêle à pellets.
10.7. Sonde basse température
La sonde basse température est liée au ventilateur des gaz de fumée et contrôle la température des gaz de fumée. Si la température des gaz de fumée n'atteint pas 60°C (arrêt du poêle à pellets, panne, réservoir à pellets vide,...), la sonde déclenche le poêle à pellets.
10.8. Sonde haute température
Deux sondes de température sont installées dans le poèle à pellets. Elles contrôlent la température du toboggan des pellets ainsi que la température de surface. Si la température de surface est dépassée à l'une ou l'autre de ces positions, l'alimentation électrique du moteur à spirale est coupée. L'air de combustion et l'air souffle continuent à fonctionner, ce qui
permet de consumer le reste des pellets se trouvant dans le foyer et de refroidir le poêle à pellets.
10.9. Ventilateur de l'air de convection
Le ventilateur de l'air de convection pousse l'air ambiant à travers les tuyaux de l'échangeur de chaleur et répartit régulièrement et agréablement la chaleur obtenue dans la pièce à chauffer.
10.10. Sonde de pression des gaz de fumée
La sonde de pression des gaz de fumée prend en compte une éventuelle surpression du système des gaz de fumée. Dès que la surpression du système des gaz de fumée est dépassée, l'unité de commande arrête l'alimentation du courant à la vis sans fin.
La cause d'une surpression peut être due à un clapet de cheminée fermé, canal de cheminée obstrué (nid d'oiseau) ou aussi aux conditions météorologiques (vent).
10.11. L'unité de commande
L'unité de commande équipée de microprocesseurs assure la sécurité et le fonctionnement automatique du poèle à pellets. Les paramètres de la phase de départ, la phase de chauffe et la phase de refroidissement sont préprogrammés et peuvent être modifiés selon les besoins individuels, partiellement par l'utilisateur, mais surtout par le personnel de service spécialisé. Une sonde de température est intégrée et mesure la température ambiante actuelle. Ceci permet un fonctionnement entièrement automatique et à la température désirée. Un fusible (T4A) assure la protection contre des surtensions.
Balayage d'air de la vitre
Le poêle à pellets Valeria est équipé d'un mécanisme de balayage d'air de la vitre de vision du feu. Ce balayage entretient le nettoyage de la vitre. En comparaison à d'autres poêles, le passage de l'air vicié directement sur la vitre est réduit, ce qui empêche la formation rapide de suie sur la vitre. La petite partie de l'air vicié, lors de la combustion, garantit cependant en contrepartie un haut degré d'efficacité et des émissions de moindre de valeur.
10.13. Raccordement de tuyaux de fumée
Les tuyaux de fumée doivent être raccordés au canal de cheminée selon la loi en vigueur. Pour toutes questions concernant ce raccordement, veuillez vous adresser à votre spécialiste Zibro ou au ramoneur de votre région.
Étant donné que le poêle à pellets fonctionne avec un ventilateur d'air de combustion, une surpression peut se faire à la sortie des gaz de fumée et éventuellement dans le canal. Cela signifie que la tuyauterie des gaz de fumée doit absolument être étanche aux gaz jusqu'à l'entrée du canal.
11. Données techniques valeria
| Modèle
Équipement | Valeria / Valeria II
PR 10 03 01 / PR 10 07 01 |
| Poids avec habillage (tôle d'acier) | 140 kg |
| Poids avec habillage (céramique) | 150 kg |
| Hauteur | 1045 mm |
| Largeur | 580 mm |
| Profondeur | 532 mm |
| Raccord de sortie de fumée | ø 100 mm |
| Puisance de chauffage | 2,4 - 10 kW |
| Rendement (Puisance calorifique nominale) | 91,5% |
| Rendement (charge partielle) | 94% |
| Besoin de tirage | 4 Pa |
| Température de gaz de fumée (min/max) | 86°C / 140°C |
| Masse des gaz de fumées en g/s (min/max) | 2,7 / 7,0 |
| Teneur en CO2 (%) des gaz (min./max.) | 8,1% / 10,4% |
| Contenu de CO | < 0,03% vol |
| Recommendation du canal de fumée | Insensible à l'humidité |
| Capacité du réservoir à combustible | 30 kg |
| Durée de combustion | jusque 50 h |
| Combustible autorisés:
Pellets de bois sans poussière M 7135, DIN 51731 | ø 6 mm
Long: 10 - 30 mm |
| Pouvoir chauffant (selon isolation de la maison) | jusque 300 m³ |
| Raccordement électrique | 230 V / 50 Hz |
| Puisance électrique absorbée:
Maximum pendant 7 minutes à l'allumage
En fonctionnement | 300 W
25 à 80 W |
| Thermostat ambient | livré d'origine |
| Allumeur céramique | livré d'origine |
Faisceau électrique
1 Ventilateur de convection KG 1
3 Ventilateur de convection AV 1
5 Allumage électrique
6 Sonde haute température HTW 1
8 Sonde basse température NTW 1
10 Fiche raccordement principal KL 1
15 Sonde pression des gaz
16 Sonde haute température HTW 2
17 Moteur de la vis sans fin SM 1
12. Analyse d'erreurs - conseils
Des pannes simples peuvent être résolues rapidement grâce aux conseils ci-dessous. Pour tout autre renseignement, veuillez vous adresser à votre représentant Zibro.
| Problème | Cause | Mesure |
| Le poèle à pellets ne s'enclenché pas. | 1.) la température demandée est inférieure à la température ambiente actuelle. Le symbole "stand-by" apparait" | Augmenter la température demandée. |
| Le feu est composé de longues flammes jaunes ; les pellets de bois s'accumulent sans se consumer dans le foyer et la vitre se couvre de suie | 1.) La grille dans le pot de combustion et bouchée par un dépôt de cendres. | Déclencher le poèle et le laisser refroidir. Sortir le pot de combustion et nettoyer les interstices de la grille et les troughs d'áération. |
| 2.) Le pot n'est pas à sa place. | Assurez-vous que le pot soit bien à sa place et qu'aucun espace ne subsiste entre le pot et le support. |
| 3.) L'apport d'air de combustion est trop faible pour les matériaux de combustion. | Augmentez l'accrée d'air de combustion afin d'obtenir une combustion convenable. Tenez compte qu'il peut avoir des différences de combustion, même lors que vous utilisez des pellets normés. Utilisez uniquement de pellets selon norme. Veillez à ce que le combustible soit sec et qu'il ne pompé pas d'humidité lors du stockage. |
| Le feu s'éteint | 1.) Le réservoir est vide | Remplir le réservoir. |
| 2.) L'amnée d'air de combustion est bloquée par un dépôt de cendres | Nettoyez le pot de combustion. |
| 3.) La barre de décendrage ou le cendrier ne sont pas positionnés correctement. | Pour le bon fonctionnement du poèle, la barre de décendrage et le cendrier doivent être fermés. |
| Pas d'alimentation en pellets | 1.) Le réservoir est vide | Remplir le réservoir. |
| 2.) Suppression dans le canal. | Ouvrir le clapet de cheminée. |
| Le poèle à pellet s'éteint complètement après 20 minutes | 1.) Les gaz de fumée n'on pas atteint la température demandée | Contrôlez si la quantité de pellets de bois dans le foyer est suffisante. Actionner à nouveau la touche phase de démarrage. |
13. Conditions de garantie :
Votre poèle est garanti pendant 24 mois à partir de sa date d'achat. Pendant cette période de garantie, les défauts de pièces et de main-d'œuvre sont réparés gratuitement en tenant compte des conditions suivantes :
- Nous déclinons expressément toute autre réclamation pour dommages, y compris pour dommages indirects.
- Toute réparation et/ou tout remplacement de pièce pendant la période de garantie ne prolonge pas la durée de la garantie.
- La garantie n'est plus applicable si la conception du poêle a été modifiée, si des pièces détachées non originales ont été utilisées ou si le poêle a été réparé par des personnes non agréées.
- Les pièces exposées à une usure normale, avec une durée de vie inférieure à la période de garantie, comme les divers joints, le revêtement ignifuge, le verre / fenêtre, les détails peints et la céramique etc, ne sont pas couvertes par la garantie.
- La garantie s'applique uniquement sur présentation de la preuve d'achat originale, datée et non corrigée ou modifiée.
- La garantie ne s'applique pas pour les dommages causés par le non-respect des instructions d'utilisation indiquées dans ce manuel, par négligence et par l'utilisation d'un combustible inadéquat. L'utilisation d'un fuel inadéquat peut être dangereuse **.
- Les frais et les risques inhérents au transport du poêle ou de ses composants sont toujours à la charge du client.
- Le poèle est installé par un installateur agréé par Zibro, le protocole de mise en service peut être présenté.
Pour éviter des frais inutiles, lisez d'abord ce manuel avec attention. Si le manuel ne propose aucune solution au problème, consultez votre revendeur ou installateur.
- La vitre de la fenêtre résiste à des températures supérieures à celles que le poêle peut atteindre. De ce fait, la vitre ne peut être endommagée qu'en dehors de la responsabilité du fabricant/distributeur. C'est pourquoi les dégâts causés à la vitre ne sont pas couverts par la garantie.
Des substances hautement inflammables peuvent provoquer un feu incontrôlable avec de grosses flammes. Dans ce cas, n'essayez jamais de déplacer le poèle. Éteignez le poèle immédiatement. En cas d'urgence, utilisez toujours et exclusivement un extincteur de type B : à neige carbonique ou à poudre.
Notation:
Benotigen Sie weitere Informationen oder treten Probleme auf, besuchen Sieitte unsere Website www. zibro. com, oder setzen sie sich mit unserem Kundendienst in Verbindung (Telefonnummer auf www. zibro. com). For alle yderligere oplysninger ell ve eventuelle problemer med apparatet henvises til www. zibro. com ellert lokale Kundecenter (telefonnumre findes i www. zibro. com). Si necesita informacion o si Tiene algo problema, visite ourstra pagina Web www. zibro. com, o pongase en contacto con el service (hallar el numero de téléphone en www. zibro. com). Si you souhaitez obtaining des informations supplémentaires ou si yourez un probleme, rendez-vous sur notre site Web (www. zibro. com) ou contactez le notre service client (vous trouvezez l'adresse et numero de téléphone sur www. zibro. com). Fos hualat huoltoapua, lisatietoja tai laitteen kanssa tulee ongelmia, tutustu verkkosivustoon oositteessa www. zibro. com tai kysy nuvoa PVG kuluttajapalvelukesukkesta (www. zibro. com). If you need information or if you have a problem, please visit the our website (www. zibro. com) or contact our sales support (you find its phone number on www. zibro. com) Per informazioni e in caso di problemi, visitate il site Web www. zibro. com oppure contattate il Centro Assistenza Clienti (per conoscere il numero di Telefono, consultate www. zibro. com). Hvis du trenger informasjon, ellr hvis du har et problem med produktet, kan du gtil nettsidene www. zibro. com. Alternativt kan du kontakte med PVG' forbrukertjeneste (telefonnummer et i www. zibro. com). Ns Als u informatie nodig hebt of als u een probleem hebt, bezoek dan de once website (www. zibro. com) of neem contact op met de afdeling sales support (adres en telefon op www. zibro. com). Se necessitar de informacoes ou se tiver problemas, visite o Web site www. zibro. com ou contacte o Centro de Assistencia (nromo de telephone o www. zibro. com) W przypadku problemów i w celu uzyskania szczegolowych informacijs odwiedź strone internetowej Zibro dostepną pod adresem www. zibro. com lub skontakuji sie z Centrum kontaktuwo Zibro (www. zibro. com) Om du behover service eller information eller har problem med apparaten kan du besoka www. zibro. com uller kontakta Zbro kundtjanst (du hittar Telefonumret paa www. zibro. com). C e zite dodatne informacije, obi cite spltno mesto podjetja na naslovu www. zbro. com aliPoklicite na telefonsko (www. zbro. com). Daha fazla bilgiye ihtiayc duyarsaniz veya bir sorunla karglaasrirsaniz, www. zibro. com adresindeki Zibro Internet sitesini ziyaret edin veya ülkenizde bulunan Zibro musteri merkeziyle iletisim kurun (telefon numarasini: www. zibro. com).
