MODE D'EMPLOI SRE246E ZIBRO

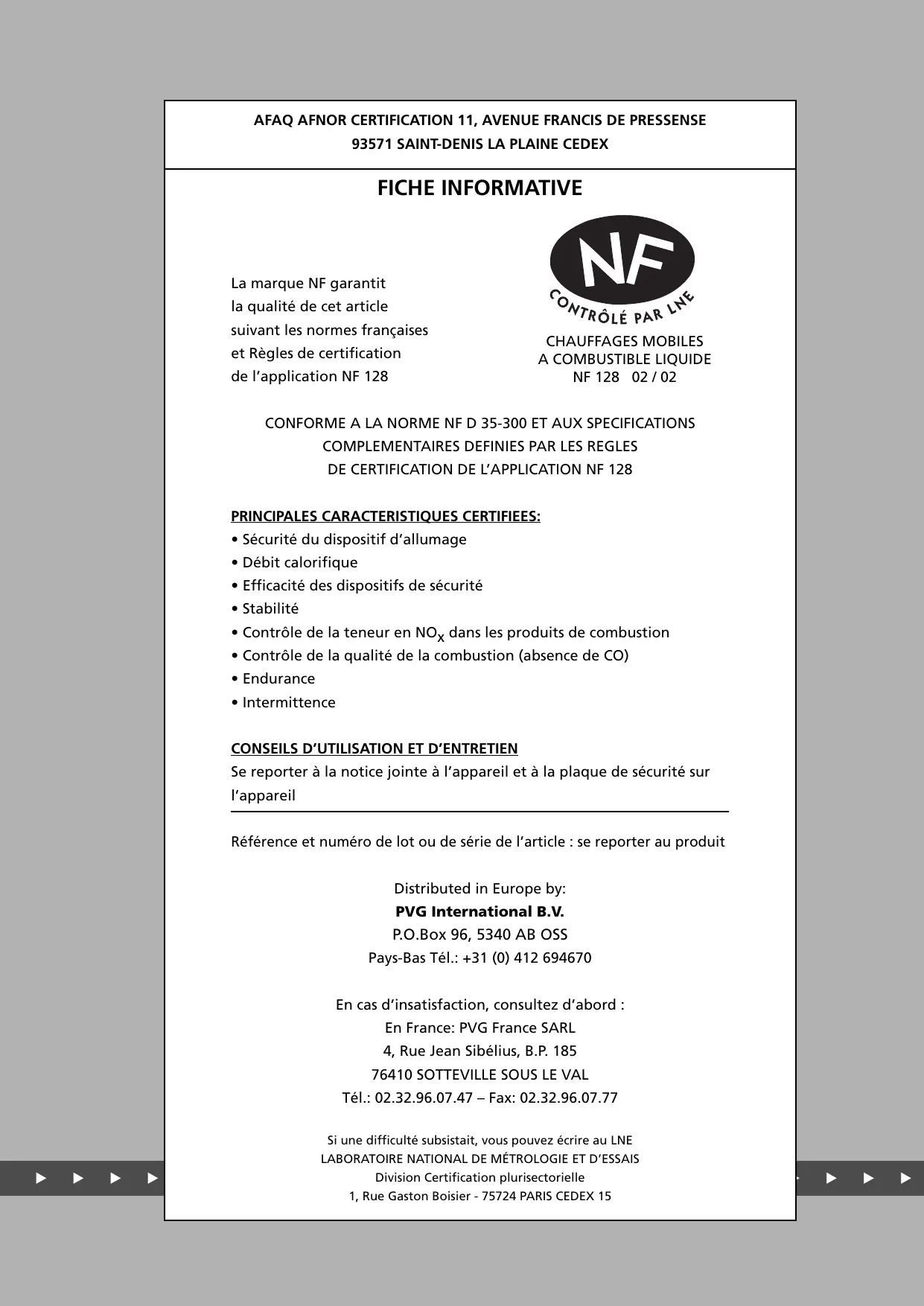

La marque NF garantit

la qualité de cet article

suivant les normes françaises

et Regles de certification

de l'application NF 128

CHAUFFAGES MOBILES A COMBUSTIBLE LIQUIDE NF 128 02/02

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRS DEFINIES PAR LES REGLES DE CERTIFICATION DE L'APPLICATION NF 128

PRINCIPALES CHARACTERISTIQUES CERTIFIEES:

• Sécurité du dispositif d'allumage
• Débit calorifique
• Efficacité des dispositifs de sécurité
  Stabilité
• Contrôle de la teneur en NO_X dans les produits de combustion
• Contrôle de la qualité de la combustion (absence de CO)
  Endurance
• Intermittence

CONSEILS D'UTILISATION ET D'ENTRETIEN

Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit

Pays-Bas Tél.: [phone]

En cas d'insatisfaction, consultez d'abord :

En France: PVG France SARL

4,Rue Jean Sibélius,B.P.185

76410 SOTTEVILLE SOUS LE VAL

Tel.: [phone] - Fax: [phone]

Si une difficulté subsistait, vous pouvez écrire au LNE LABORATOIRE NATIONAL DE MÉTROLOGIE ET D'ESSAIS

Division Certification plurisectorielle

1, Rue Gaston Boisier - 75724 PARIS CEDEX 15

Chere Madame, Cher Monsieur,

Nous vous remercions de la confiance que vous avez bien youlu temoigner à notre marque enCHOISIGANT un apparéil mobile de chauffage à combustible liquide Zibro. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sur, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre apparéil Zibro Laser une durée de vie optimale.

Les produits Zibro sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 4 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de comport avec votre Zibro.

Bien cordialement,

PVG International b.v.

Service-Consommateurs

1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.

2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR ZIBRO.

3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.

L'UTILISATION

DANS LES GRANDES LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre Zibro. Le MANUEL D'UTILISATION (page 3 et suivantes) reprend chaque étape en détaill.

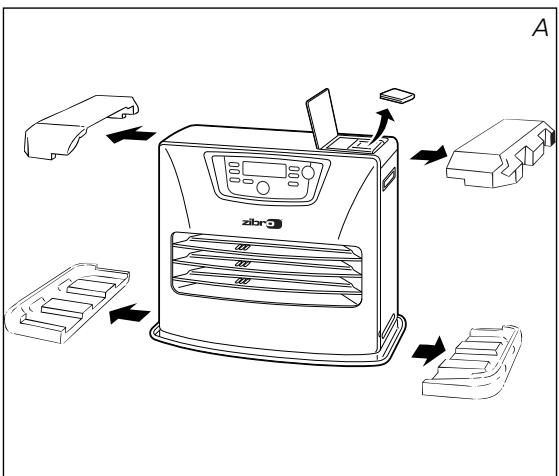

1 Retirez les différents emballages (fig. A).

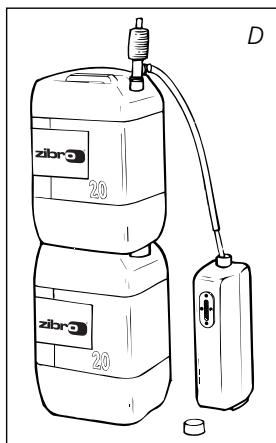

2 Remplissez le réservoir amovible (voir le chapitre B, fig. D).
3 Branchez la fiche dans la prise de courant.
4 Allumez l'appareil à l'aide de la touche (voir le chapitre D).
5 Modifie si nécessaire la température à votre convenance à l'aide des touches de réglage (voir le chapitre E).
6 Pour eteindre I'appareil, appuyez sur la touche 13.

? Le replissage du réservoir doit se faire (sécurité contre l'incendie):

• soit apparéil à l'arrêt,
• soit dans un autre local que celui où est installé le chauffage,

• dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réserve rechargé en dehors de toute source de chaleur ou de deux nus (voir le chapitre B).

• Voiture apparéil dégagera une odeur de 'neuf' en chauffant pour la première fois.

• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Le combustible à utiliser doit être uniquement un combustible pour chauffage mobile à combustible liquide conforme aux arrêtés du 08/01/1998 et 18/07/2002. L'usage de tout autre combustible est interdit. Si vousCHAUFFEZ au petrole de la marque Zibro vous etes assure d'avoir un combustible de bonne qualite et conforme les arrêtés mentionnés ci-dessus.
• Si vous changez de marque et/ou de type de petrole, vous doivent d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide Zibro consomme entièrement le combustible lié.

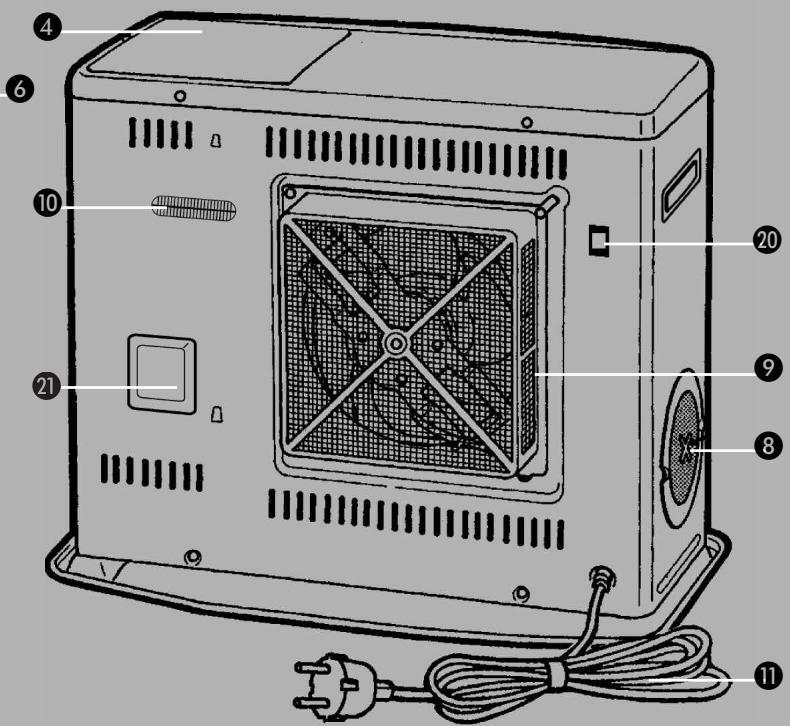

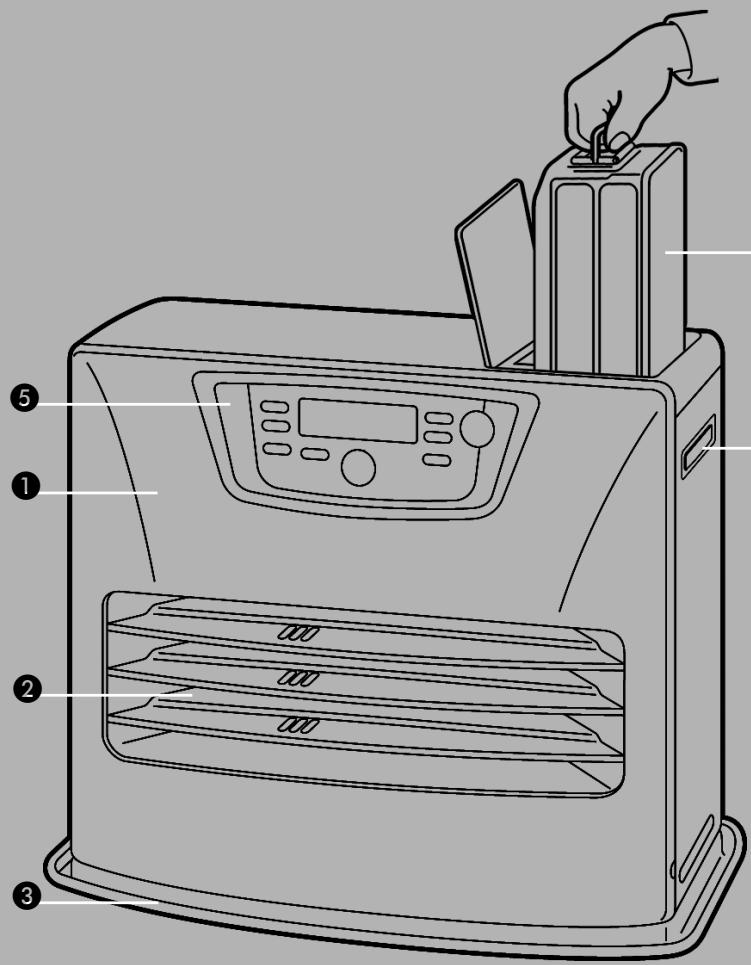

ÉléMENTS IMPORTANT

Façade
Grille
Plateau inférieur
4 Couvercle du réservoir amovible
5 Panneau de réglage
Poignée
7 Réservoir amovible
8 Filtre a air
9 Cache du ventilateur
10 Sonde de température
Cordon d'alimentation electrique

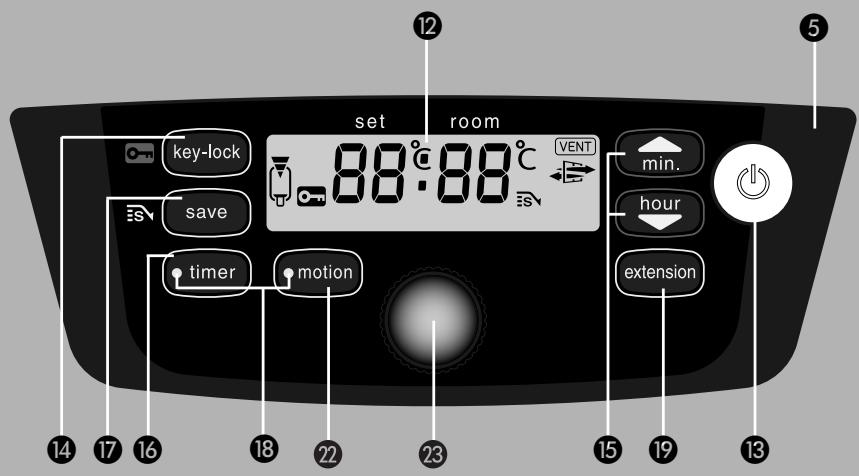

12 Afficheur numérique
13 Touche
14 Verrouillage sécurité enfants
15 Touche de réglage (heure et température)
16 Réglage de l'heure d'allumage désirée "Timer"
17 Touche ECONOMIQUE
18 Lampes temoins
19 Touche EXTENSION
20 Branchement du weektimer
2 Systeme de contrôle de qualité d'air
2 Touche "Motion"
23 Detecteur de mouvement

Seul un combustible approprié vous garantit un usage sür et durable de votre apparéil Zbro.

Vous trouvrez ce bouchon de transport séparément dans le carton. Pour transporter l'appareil dans votre vehicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

CE QUE VOUS DEVEZ SAVOIR AU PREALABLE:

AÉRÉZ TOUJOURS SUFFISAMMENT

Cet apparéil est équipé d'un système de contrôle de la qualité de l'air ②. Lorsque lapiece n'est pas suffisamment aérée ou que l' apparéil est utilisé dans une piece qui est trop petite, l' apparéil se coupera automatiquement. Pour votre comfort et votre sécurité, assurez-vous que lapiece où se trouve l' apparéil, est suffisamment aérée.

Remarque: Afin d'éviter toute coupure intempéstive, nous conseillons d'entrouvrir une porte ou une fenêtre lorsque l'appareil est en service.

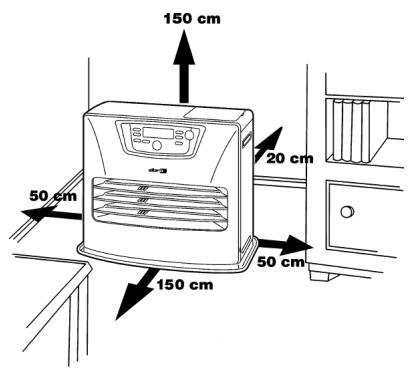

Quel que soit le modèle, vous devez toujours prévoir une piece de volume minimal afin d'utiliser l'appareil Zibro en toute sécurité, sans aération supplémentaire. Si le volume de la piece est plus petit que celui préconisé, vous devez toujours entreballicer une fenêtre ou une porte (± 2,5 cm). Il est important que chaque piece où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice). Toutte modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur Zibro.

Eviter tout contact avec la grille qui peut être très chaude.

Votre apparéil Zibro a été concu pour fonctionner avec du petrole pur, de haute qualité et dénué d'eau, comme du petrole de la marque Zibro. Seuls ces combustibles vous assureront une combustion propre et optimale. Un combustible de moinsonne qualité peut se traduire par:

un risque accru de pannes
une combustion imparfaite
une réduction de la durée de vie de l'appareil
un dégagement de fumée et/ou de mauvaise odeur
un dépôt sur la grille ou le manteau

Un combustible approprié est donc essentiel pour un usage s ur et durable de votre apparéil.

Le chauffage mobile à combustible liquide est un apparéil de chauffage d'appoint à fonctionnement intermittent.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:

INTERDICTION

-d'utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de vehicules d'utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau

des caractéristiques) ou situées en dessous du niveau du sol et / ou audessus de niveau plus haut que 1500 metres

-de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage.

L'utilisation de ce type de chauffage dans les locaux reçvant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est imperative de se renseigner auparavant.

A INSTALLATION DE L'APPAREIL

1 Retirez avec précaution votre apparéil Zibro Laser du carton et vérifiez-en le contenu. En plus de l' apparéil, vous doivent disposer:

d' une pompe à main
d'un bouchon de transport
du present manuel d'utilisation

Conserve le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Ouvrez le couvercle du réservoir amovible 4 puis retirez l'emballage.
3 Remplissez le réservoir amovible comme indiqué au chapitre B.
4 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objecteur quelsconque.
5 Branchez la fiche ① dans la prise de courant (230 volts CA - 50 Hz) et réglez l'heure à l'aide des touches de réglage ⑤ (voir le chapitre C).
6 Voiture Zibro est maintainant pret à l'emploi.

B REMPLISSAGE DU COMBUSTIBLE

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procedez comme suit:

Assurez-vous que l'appareil est eteint.
2 Soulevez le couvercle 4, dégagez le réservoir amovible 7 et retirez-le de l'appareil (fig. B). Attention! quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir (fig. C).
3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. D). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe.
6 Lors du replissage, observez attentivement la jauge du niveau de combustible ⑦ (fig. E). Si celle-ci est pleine, désamorcez la pompe en desserrant le boutonitué sur la pompe (en le tournant à gauche). Ne replissez jamais trop le réservoir,urtout si le combustible est très froid (en chauffant,le combustible se dilate).

room

12:30

F: Quand les 4 chiffres arrêtent à cligneter, les valeurs insérées sont mémorisées.

room

17°

G: A gauche la température désirée, à droite la température mesurée.

7 Ne laïsez pas le combustible encoreprésent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible évientuelles renversé.
8 Vérifiez que le bouchon du réservoir est bien visse. Remettez le réservoir amovible dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

C REGLAGE DE L'HEURE

Introduisez la fiche dans la prise de courant (220/230 Volts AC/50HZ). La touche de mise en route doit être en position OFF. Pour effectuer le réglage, appuyez d'abord sur la touche de réglage ⑤. Les 4 chiffres de l'écran ② commenceront à clignoter. Appuyez ensuite sur le bouton (hour) jusqu'à atteir l'heure actuelle. Pour les minutes, appuyez sur la touche (▲min.). En appuyant une seule fois, vous augmentez la valeur petite à petit. Si vous maintainez la touche enforcée, la valeur continue à augmenter jusqu'à ce que vous relâchieze la touche. Au bout de 10 secondes environ, les 4 chiffres s'arrêté de clignoter et le réglage sera enregistré. 5 Minutes après l'extinction de l'appareil, l'information sur l'afficheur disparaître et l'appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l'heure sera visible.

En cas de coupure de courant ou si la prise est débranchée pendant une période plus de 10 minutes, vous devez procéder de nouveau au réglage.

D MISE EN ROUTE DE L'APPAREIL

Au début, un apparéil mobile de chauffage à combustible liquide neuf dégage une certaine oedur. Prévoyez donc une aération supplémentaire. Allumez toujours l' apparéil en vous servant de la touche ① ③. N'utilise jamais d'allumentes ou de briquet.

Une fois le réglage de l'heure effectuée, allumez l'appareil en appuyant tout simplement sur la touche 山 13. Cette dernière se met à clignoter pour indiquer que l'opération d'allumage est en cours. Cette opération dure quelques instants. Lorsque l'appareil s'allume, la touche 山 13 reste rouge. L'afficheur numérique 山 affiche deux nombres. La température actuelle s'affiche sous l'inscription ROOM. La température désirée s'affiche sous l'inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).

E REGLAGE DE LA TEMPERATURE DE VOTRE CHOIX

Vous pouvez modifier la température désirée lorsque l'appareil est allumé en vous servant des touches de réglage ⑤. Pour augmenter la température, appuyez sur la touche (▲min.). L'indication °C et les 4 chiffres ⑫ commenceront à clignoter. Pour diminuer la température, appuyez sur la touche (▼hour). ÀpRES environ 10 secondes l'indication °C et les 4 chiffres arrêtent à clignoter et les valeurs insérées sont mémorisées (fig. G).

Vous pouvez régler la température sur 6^ minimum et 28^ maximum. En cas de coupure de courant ou si la prise est débranchée :

• rebranche l'appareil. Un message F-0 nous indique qu'il y a eu coupure de courant; appuyez sur le bouton marche/arrêt 山 ⑧, reprogrammez l'heure (voir chapitre C), rallumez de nouveau l'appareil (voir chapitre D). La température désirée passé à la valeur standard soit 20^ .

F PROGRAMMATION DE L'HEURE DESIREE (TIMER)

Le TIMER permet d'allumer automatiquement l'appareil à une heures désirée. Au préalable, vous doivent avoir programmé l'heure actuelle (voir chapitre C) ainsi que votre température (voir chapitre E). L'appareil doit être éteint.

Procedez comme suit:

1 Appuyez sur la touche 山 33 puis juste après sur la touche TIMER 16. La lampe témoin TIMER et l'afficheur 2 se mettent à clignoter.

H: La lampe tímoin TIMER indique que la fonction timer est active.

Enregistez l'heure à laquelle l'appareil doit s'allumer en vous servant des touches de réglage 15. Appuyez ensuite sur la touche (▼hour) pour enregistrer l'heure et la touche (▲min.) pour les minutes (le réglage des minutes s'effectue de 5 en 5 minutes).
3 Au bout de 10 secondes environ, l'afficheur numérique se met en mode CLOCK (horloge) et la lampe tímoin TIMER s'allume, indiquant que la fonction timer est active (fig. H).
4 Le timer permet d'obtenir la température désirée à l'heure programmée. L'appareil calcule lui-même à quel moment il doit semettre en route pour obtenir la température voulue (Fuzzy logics).

Si vous désirez étéindre l'appareil ou changer l'heure de démarriage, il vous suffit simplement d'appuyer sur la touche TIMER (voir le chapitre G).

Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche 13.

Quand Vous foulez des positibités du timer plus étendues, nous Vous recommendons d'acheter le weektimer de Zibro. Celui-la se branche facilement à votre apparéil de Zibro voyagez 20.

G EXTINCTION DE L'APPAREIL

Il y a deux manières d'etreindre l'appareil:

1 Appuyez sur la touche ① ③. L'afficheur numérique se met en mode CLOCK et la flamme s'eteint.
2 Si vous désirez éteindre l'appareil et faire en sorte qu'il s'allume la prochaine fois automatiquement sous l'effet du timer, appuyez sur la touche TIMER 16. Vous pouvez servant des touches de réglage 15 (voir chapitre F).

H LE ROLE DE L'AFFICHEUR NUMERIQUE

L'afficheur numérique 12 sert non seulement à afficher l'heure et la température (consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l'afficheur vous indique ce qui se passé:

En cas de panne,
I'afficheur numérique
vous indique ce qui se
passe.

CODE

E-0	Surchauffe de l'appareil.	Laissez refroidir, puis rallumez.
F-0	Panne de courant secteur.	Rallumez l'appareil.
E-1	Thermostat défectueux.	Contactez votre revendeur.
F-1	Thermistance du brûleur défectueuse.	Contactez votre revendeur.
E-2	Problèmes de mise en marche.	Contactez votre revendeur.
E-5	Protection anti-renversement.	Rallumez l'appareil.
E-6	Mauvaise combustion.	Contactez votre revendeur.
E-7	Température ambiente	Rallumez l'appareil.
	supérieure à 32°C.	si nécessaire.
E-8	Moteur soufflant défectueux.	Contactez votre revendeur.
E-9	Filtre à air encrasse ou	Nettoyez le filtré.
	Pompe à combustible encrassee.	Contactez votre revendeur.
69 H-(SRE240E) L'appareil a fonctionné sans interruption
50 H-(SRE246E) pendant 69/50 heures et s'est étintautomatiquement.		Rallumer l'appareil.
--: --+	Combustible épuisé.	Remplissez le réservoir amovible.
--: --+	Manque d'aération.	Aérer.
E-11 + (VENT)	Manque d'aération.	Aérer.

Si la panne persiste ou en cas de doute, vous doivent toujours contacter votre revendeur Zibro.

I: Quand I'indication = apparait sur I'ecran, la sécurité enfants a ete activée.

J: Quand la fonction SAVE est activée l'appareil s'allumera et s'eteindra afin de maintainir la température dans une certaine marge spécifiée.

ARRÉT AUTOMATIQUE

Cet apparéil est équipé d'un système de sécurité qui étèint le poële après 69 heures (SRE240E) / 50 heures (SRE246E) de fonctionnement sans interruption. L'écran affiche alors l'information 69Hr/50Hr .

Si vous le souhaitez, vous pouvez rallumer l'appareil en appuyant sur le bouton (13 (MARCHE/ARRÉT) (voir chapitre D).

SYSTEME AUTONETTOYANT

Si l'appareil fonctionne en puissance maxi durant deux heures, le nettoyage de la chambre de combustion s'effectue automatiquement. L'afficheur numérique va passer progressivement de CL:05 à CL:01. Durant ces 5 minutes de nettoyage automatique, l'appareil sera en position mini. L'opération de nettoyage effectuee, l'appareil mobile de chauffage a combustible liquide.

MODE D'EMPLOI DU DETECTEUR DE MOUVEMENT

Cet apparéil de chauffage est équipé d'un détector de mouvement. Ce détector est placé sur le panneau frontal de l'appareil et capte tous les mouvements qui intervennent face à l'appareil, jusqu'à une distance maximale de 7 mètres et dans une aire délimitée par un angle de 80^ sur un axe horizontal et de 20^ sur un axe vertical (voir schéma). Si aucun mouvement n'a été détecté dans cette zone pendant 10 minutes lorsque l' apparéil fonctionne, ce dernier va alors automatiquement basculer sur le mode de combustion inférieur. De ce fait, la consommation de combustible se trouvera réduite.

Mise en route du détecteur;

La mise en route du détector de mouvement n'est possible que lorsque l'apparil se trouve déjà en fonctionnement. Appuyez sur le bouton "Motion". Un signal sonore se déclenché et une diode verte « Motion » s'allume.

Si le capteur ne détecte aucun mouvement dans la zone décrite ci-dessus pendant dix minutes, le niveau de combustion sera ralenti au niveau inférieur. La diode du détecteur reste alors allumée. Dans que le détecteur capte un mouvement, la diode se met à clignoter. Le niveau de combustion se trouve alors automatiquement ramné au niveau du réglage initial.

Mise hors service du détecteur;

Il suffit de presser à nouveau le bouton "Motion". Un signal sonore retentit et la diode « Motion » s'éteint.

VERROUILLAGE DE SECURITE ENFANTS

Vous pouvez utiliser le verrouillage de sécurité enfants pour éviter toute modification accidentelle des régles de l'appareil. La seule touche qui n'est pas verrouillée par le bouton sécurité enfants est le bouton de mise en marche ① ⑧. Si l'appareil est étéint et que le bouton verrouillage est activé, l'appareil ne peut pas s'allumer. Activez le verrouillage de sécurité en appuyant la touche KEY LOCK ⑫ pendant plus de 3 secondes. L'indication KEY-LOCK (◎ =) apparaître sur l'écran (fig 1), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK.

J L'UTILISATION DE LA TOUCHE ECONOMIQUE 'SAVE'

La fonction 'SAVE' vous permet de limiter la température. Si cette fonction est active, l'appareil s'éteindra automatiquement si la température ambiente (ROOM) dépasse de 3^ la température désirée (SET). Si la température ambiente est en dessous ou égale à la température désirée, l'appareil se rallumera automatiquement. Pour activer la fonction 'SAVE', appuyez sur la touche correspondante ⑦. és aparraître sur l'écran pendant (fig. J). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

Mème sans la fonction 'SAVE', votre apparéil veille à ce que la température désirée soit approximativement maintainue en adaptant sa capacité de chauffage. 'SAVE' est une position économique que vous employez lorsque, par exemple, vous n'étés pas prisent dans la piece ou pourmaintenir la température de la piece en position "Hors gel".

K: Àpres que l'indication FUEL est apparue, l'écran affichera les minutes qui vous restent avant que le réservoir soit vide.

L: Si la lampe tímoin
VENT clignote, vous
devez aérer davantage

Filtre à combustible

K L'INDICATEUR 'FUEL'

Après que l'indication FUEL est apparue, vous disposez encore de 10 minutes de combustible. Un compte à rebours s'effectue sur l'afficheur numérique

12 (fig. K). Vous entendez un signal d'alarme toutes les 2 minutes, vous indiquant que vous doivent faire le plein de combustible. Vous avez le choix entre 2 positibilities:

Vous intervenez en replissant le réserve amovible, l'appareil reprend son fonctionnement normal.
Vous appuyer sur le bouton 'EXTENSION' 19, alors vous disposez de 90 minutes (SRE240E) / 60 minutes (SRE246E) de combustible. L'appareil se met en mode réduit. Un compte à rebours s'effectue sur l'afficheur numérique 12 (fig. K). Lorsqu'il ne reste que 10 minutes de combustible, vous entendez le signal d'alarme toutes les 2 minutes.

Si vous n'intervenez pas, l'appareil s'eteint de lui-même. L'indicateur 'FUEL' se met alors à clignoter et l'afficheur numérique affiche quatre tirets (---).

Si l'appareil a entiement epuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant 'FUEL' s'éteigne avant de rallumer l'appareil.

L L'INDICATEUR 'VENT' (VENT)

Lorsque la piece n'est pas suffisamment aérée, un signal sonore intermittent retentira (environ une fois toutes les 30 secondes) et l'indicateur VENT clignotera. Lorsque ce signal retentit, veiliez à mistré aérer la piece (p. ex. en ouvrant davantage une porte ou une fenêtre), afin d'éviter que l'appareil ne se coupe. Dès que la piece est mistré aérée, l'indicateur VENT et le signal sonore seront désactivés. Si l'aération reste insuffisante, l'appareil se coupe automatiquement. Dans ce cas, E - / / est affché et l'indicateur VENT et l'indicateur est allumé. Dès que la piece est mistré aérée (p. ex. après ouverture plus grande d'une porte ou d'une fenêtre), l'appareil peut être allumé en appuyant une nouvelle fois sur le bouton 13.

M ENTRETIEN

Avant d'effectuer l'entretien de votre apparéil, vous doivent éteindre celui-ci et le laisser refroidir. Notre Zibro exige peu d'entretien. Mais vous doivent nettoyer chaque semaine le filtrre à air ③ et le cache du ventilateur ⑨ à l'aide d'un aspirateur, et la grille ② à l'aide d'un chiffon. Retirez de temps à autre le filtrre à air pour le nettoyer à l'eau savonneuse (fig. M). Veillez à ce que le filtrre à air soit bien sec avant de le remettre en place.

Vérifiez aussi régulièrement le filtré à combustible:

1 Enlevez le réservoir amovible ⑦ hors de l'appareil puis retirez le filtré à combustible (fig. N). Ayez un chiffon à portée de main pour essuyer le combustible restant.
2 Retirez le filtré à combustible et nettoyez-le avec du pétrole ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!)
3 Remettez le filtrer à combustible en place dans l'appareil.

Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

Les réparations, le remplacement des pieces importantes et le travail sur les éléments de sécurité ne doivent être executés que par des spécialistes agrées (et reconnus par le fabricant ou l'importateur). Avant de procéder à son entretien, laissez l'appareil refroidir.

Si le cable d'alimentation de cet apparéil est endommagé, son remplacement (type H05 VV-F) doit être réalise par le fabricant, ou par un atelier de réparation reconnu par l'importeur, afin d'éviter un danger.

Bouchon de transport

N ENTREPOSAGE (FIN DE LA SAISON)

En fin de saison, rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observe les règles en vigueur dans votre commune concernant les déchets chimiques.

Dans tous les cas, vous doivent commencer la nouvelle salle avec du combustible neuf. Lorsque vous reutiliserez cette appareil suivez les instructions de mise en marche (des chapitre A).

TRANSPORT

Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous devez prendre les précautions suivantes:

1 Laissez l'appareil refroidir.
2 Retirez le réservoir amovible ⑦ de l'appareil et retirez le filtrre à combustible (voir le chapitre M, fig. N). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtrre et le réservoir amovible indépendamment de l'appareil.

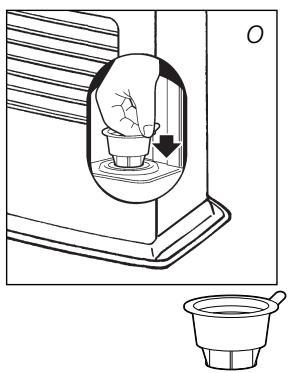

3 Mettez le bouchon de transport à la place du filtré à combustible (fig. O) et enforcez-le bien.
4 Transportez l'appareil toujours en position verticale.

P SPECIFICATIONS TECHNIQUES

	SRE240E/SRE246E
Allumage	électrique
Combustible	Combustible liquide pour apparueils
	mobiles de chauffage
	(Arrêté du 8/1/1998 et du 18/7/2002)
Puisance nominale moyenne	210/255 g/h	2525/3050 Watt
Puisance calorifique max.	333/388 g/h	4000/4650 Watt
Puisance calorifique min.	87/121 g/h	1050/1450 Watt
Conseiller pour des pieces normalement airées (m3)**	minimum 65/75	maximum 170/190
Ne convient pas pour des pieces de volume inférieur à renouvellement de l'air (m3)**
Consommation de combustible (l/heure)*	0,417/0,484
Consommation de combustible (g/heure)*	333/388
Autonomie du réservoir (heures)	minimum 18,2/15,7	maximum 69,7/50,3
Contenance du réservoir amovible (litres)	7,6
Poids (kg)	12/13,5
Dimensions (mm)	largeur	550
(plateau inférieur compris)	profondeur	328
	hauteur	445
Accessoires	pompe à main
	bouchon de transport
Tension secteur	230 V - AC / 50 Hz
Consommation électrique	allumage	320 W
	continu	29W/31W
Niveau sonore	minimum 21/24dB	maximum 36/37dB
Valeur nominale de fusible	250V, 5A

Surveillance de la qualité de la ventilation (renouvellement d'air):

Mesure directe du taux de CO2 (NDIR CO2 -sensor E-Guard 2).

• En cas de réglage en position maximale
  ** Ces valeurs sont données à titre indictif

Votre apparéil Zibro Laser est couvert par une garantie de 4 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

1 Nous rejets ons expressement toute autre demande d'indemnisation, y compris en cas de préjudice indirect.
2 La réparation ou le changement de pieces effectuels dans la période de garantie n'entraîne pas la reconduction de la garantie.
3 La garantie ne s'applique pas dans les cas suivants: modifications apportees au l'appareil, usage de pieces non d'origine, réparations de l'appareil effectuees par des tiers.
4 Les pièces sujettes à l'usure normale, comme le tamis et la pompe à main ne sont pas couvertes par la garantie.
5 La garantie s'applique uniquement si vous presentez le bon d'achat d'origine, dated et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une néligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*.
7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pieces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produces une combustion inconnable avec, pour conséquence, un faississement des flammes. Dans ce cas, ne déplace pas l'appareil mais éteignez-le immédiatement. En cas d'urgence, vous pouze utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 CONSEILS POUR UN USAGE EN Toute SÉCURITÉ

1 Attirez l'attention des enfants sur la présence d'un apparéil en combustion.
2 Ne déplacez pas l'appareil lorsqu'ilchauffe ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprises l'entretien de l'appareil.
3 Placez l'avant de l'appareil à au moins 1,5 mètre du mur, des rideaux et des meubles.
4 N'utilise pas l'appareil dans des pieces poussiereuse ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l'appareil pres d'un point d'eau (bain, douche, piscine, etc.).
5 Eteignez l'appareil avant de sortir ou d'aller vous coucher. Si vous neccess给你们 absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant.
6 Conserve le combustible exclusivement dans des réservoirs et bidons adaptés.
7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et nombre (la lumière solaire dégrade la qualité du combustible).
8 N'utilise jamais l'appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d'échéppement ou vapeurs de peinture) peuvent être prênts.
9 La grille de l'appareil devient brulante. Ne pas couvrir l'appareil (risques d'incendie).
10 Aérez toujours suffisamment.

Ne pas jeter vos apparèils électriques avec vos ordures menagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL b.v.

A OSTERREICH

4, Rue Jean Sibélius

B.P. 185

76410 SOTTEVILLE SOUS LE VAL

tel: [phone]

fax: [phone]

email: [e-mail]

FIN SUOMI

Appliance Finland Oy

Piispantilankuja 6C

02240 ESPOO

tel: [phone]

fax: [phone]
