| Type de produit | Four encastrable |
| Marque | THOMSON |
| Modèle | TMFP 70 IX |
| Dimensions extérieures (L x P x H) | 595 x 575 x 595 mm |
| Dimensions du compartiment d'encastrement (L x P x H) | 606 x 570 x 600 mm |
| Poids net | 39 kg |
| Volume de la cavité | 70 L |
| Alimentation électrique | 220-240 V~ 50/60 Hz |
| Puissance maximale | 3,2 kW |
| Classe énergétique | A |
| Consommation énergétique (mode convection) | 0,99 kWh/cycle |
| Consommation énergétique (mode chaleur pulsée) | 0,89 kWh/cycle |
| Type de nettoyage | Pyrolyse |
| Nombre de cavités | 1 |
| Source de chaleur | Électrique |
| Fonctions de cuisson | Éclairage, Décongélation, Chaleur de sole, Convection, Convection à air pulsé, Gril radiant, Gril double, Gril double à air pulsé, Chaleur pulsée, Pyrolyse |
| Accessoires fournis | Grille, Lèchefrite, Rails support (2), Tournebroche |
| Ampoule | 230 V, G9, 25 W |
| Sécurité enfants | Oui (verrouillage des touches) |
| Matériau de la porte | Verre |
| Pays de fabrication | R.P. de Chine |
FOIRE AUX QUESTIONS - TMFP 70 IX THOMSON
Questions des utilisateurs sur TMFP 70 IX THOMSON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Four encastrable au format PDF gratuitement ! Retrouvez votre notice TMFP 70 IX - THOMSON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TMFP 70 IX de la marque THOMSON.
MODE D'EMPLOI TMFP 70 IX THOMSON
Régler la fonction Rappel 13
Cuisson différée 13
Verrou infant 15
Fonction d'économie d'énergie 15
NETTOYAGE ET ENTRETIEN 15
SPECIFICATIONS TECHNIQUES 17
MISES EN GARDE
Cet apparteil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet apparteil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
Lors de son utilisation, l'appareil devient chaud. Il convient de veiller à ne pas toucher les éléments chauffants à l'intérieur du four.

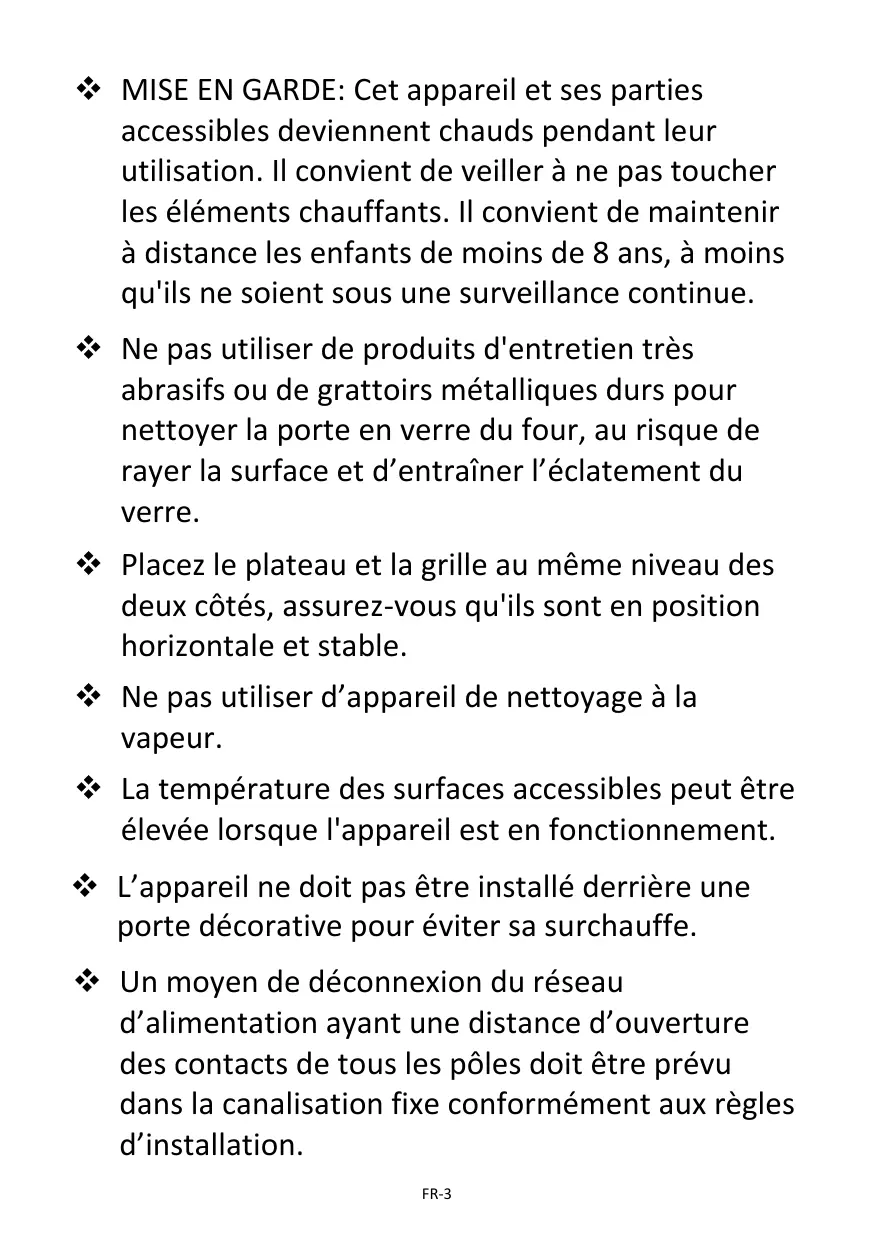

MISE EN GARDE: Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient deMAINIR à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue.
Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entrainer l'éclatement du verre.
Placez le plateau et la grille au même niveau des deux côtés, assurez-vous qu'ils sont en position horizontalé et stable.
Ne pas utiliser d'appareil de nettoyage à la vapeur.
La température des surfaces accessibles peut être élevé lorsque l'appareil est en fonctionnement.
L'appareil ne doit pas etre installe derriere une portedecorative pour eviter sa surchauffe.
Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.
L'appareil doit être installé en respectant les règles nationales d'installation électrique NF C 15-100.
En ce qui concerne les informations détaillées sur la méthode de la fixation et les dimensions nécessaires, référez-vous dans la section « INSTALLATION »
En ce qui concerne les informations détaillées sur l'utilisation de l'appareil en toute sécurité, des précautions qui concernent l'entretien par l'usager et le remplacement des ampoules, reférez-vous aux sections « UTILISATION » et « NETTOYAGE ET ENTRETIEN »
En ce qui concerne les informations détaillées sur la méthode de l'installation et le raccordement du cable électrique, ↔férez-vous dans la section « RACCORDEMENT ÉLECTRIQUE »
ÀpRES un cycle de cuisson, le ventilateur de refroidissement continue de fonctionner pendant un certain temps, afin de garantir un refroidissement plus rapide et une(Meilleure fiabilité du four.
Toutes les cuissons se font porte fermée de préférence.
Ne pas accrocher de linge ou de torchon à la poignée du four.
Ne recouvre pas l'intérieur du four de papier aluminium pour économiqueur un nettoyage : en provoquant une surchauffe, vous endommageriez l'email qui recouvre la cavité.
MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de chocolélectrique.
MISE EN GARDE: Les parties accessibles peuvent devenir chaudes au cours de l'utilisation. Il est recommendé d'éloigner les jeunes enfants.

Ces surfaces peuvent devenir chaudes.

Nos emballages/ produits peuvent faire l'objet d'une consigne de tri, pour en savoir plus:
www.quefairedemesdechets.fr
CONSIGNES DE SECURITE IMPORTANTES
Avant d'installer et d'utiliser cet apparéil, lisez toutes les instructions
attentivement et conservez-les pour consultation ultérieure.
Le four doit être correctement installé et mis à la terre par un technician qualifié. Nous ne serons pas responsables en cas de dommage pouvant être dû au non-respect des prsentes instructions.
Ne portez pas de vêtements amples ou tombants pendant l'utilisation du four. Ils pourraient s'enflammer s'ils touchent un élément chauffant brûlant et vous risquez d'être brûlé.
Ne stockez pas de matériaux inflammables sur ou pres du four. Cela peut générer un risque d'incendie.
Les opérations de maintenance et de réparation ne doivent être effectuees que par des réparateurs agreés.
Toute modification des specifications de l'appareil est dangereuse.
N'essayez pas de soulever ou de déplacer l'appareil en tirant la poignée de sa porte.
Quand la portedu four est ouverte, ne laissez pas les enfants grimper sur la porte ou s'assoir dessus.
Utilisez toujours des maniques pour sortir ou rentrer des alimentes dans le four.
Veillez à ce que les boutons de contrôle soient toujours dans leur position d'arrêt quand l'appareil n'est pas utilisé.
INSTALLATION

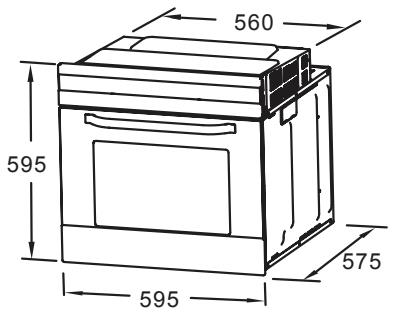

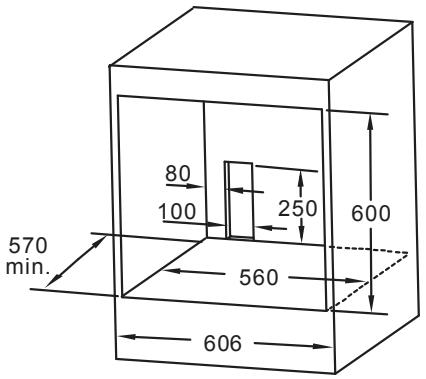

Le schéma ci-dessous indique les dimensions correctes d'installation du four dans un meuble. Ce four peut également être installé sous un comptoir.
Les parois entourant le four doivent être constituées d'un matériel résistant à la chaleur. Les placages en plastique et les adhésifs utilisés doivent pouvoir résister à une température de 120^ pour éviter qu'ils se décollent ou se déformant.

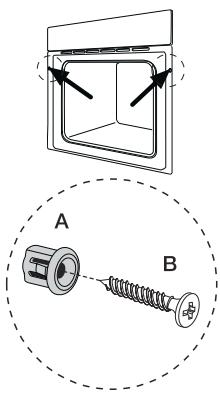

Fixation du four dans un meuble
- Insérez le four dans le renforcement du meuble.
- Ouvrez la porte du four.
- Fixez le four dans le meuble avec deux supports (A) d'uneaille appropriée aux troughs du chassis du four et avec deux vis (B).
AVERTISSEMENT : Pour garantir une ventilation adequate, voirlez à ce qu'il y ait des entrées et des sorties d'air appropriées de ventilation de l'intérieur du meuble.

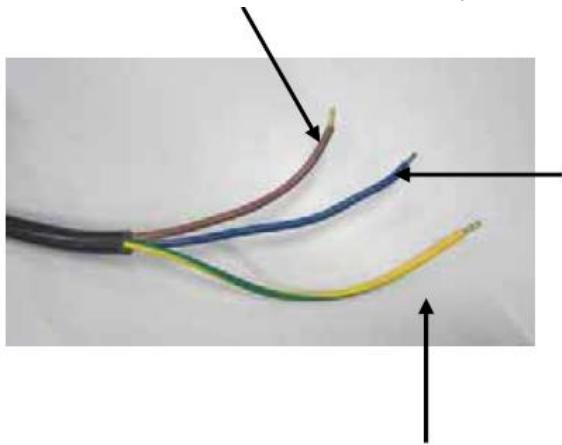

RACCORDEMENT ÉLECTRIQUE
Les branchements électriques ne doivent être effectuels que par un électricien qualifié et agréé.
Le fil marron doit être raccordé à la borne portant la lecture L.

Le fil bleu doit être raccordé à la borne portant la lecture N.
Le fil vert et jaune doit être raccordé à la borne portant la lecture E ou le symbole de
1 terre
DESCRIPTION DU FOUR

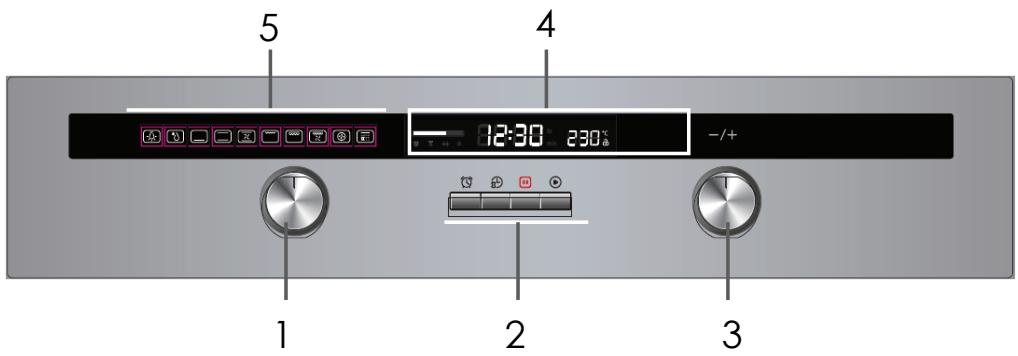

Panneau de contrôle
Le four est donc avec deux boutons de contrôle rétractables. Ces boutons peuvent être complètement enforcés dans le panneau de contrôle quand vous ne poulez pas utiliser le four.

- Bouton de la fonction
- 4 Touches :

Rappel

Horloge

Pause/Stop

Demarrer
- Bouton du thermostat
- Ecran
- Indicateurs lumineux des fonctions
| Indicateurs lumineux des fonctions | Description |
| Éclairage du four Cette fonction permet d'allumer la lampe du four sans aucune fonction de cuisson. | |
| Décongélation Cette fonction fait circuler de l'air à la température ambiente autour des alimentés. | |
| Chaleur de sole Cette fonction est idéale pour les ragoûts, les currys et toutes les cuissons lentes. La température peut être régée entre 60 et 120 °C, la température par défaut est de 60 °C. | |
| Convection Cette fonction est idéale pour un plat à rôtir traditionnel seul. Le four doit d'abord être préchauffé à la température requise. Pour une cuisson optimale, placez les alimentés au centre du four. La température peut être régée entre 50 et 250 °C, la température par défaut est de 220 °C. | |
| Convection à air pulsé Cette fonction utilise les éléments chauffants supérieurs et inférieurs, ainsi qu'un ventilateur qui fait circuler l'air. Elle est idéale pour griller ou rôtir de grandes pieces de viande. La température peut être régée entre 50 et 250 °C, la température par défaut est de 220 °C. | |
| Gril radiant Cette fonction utilise une partie des éléments supérieurs. Elle est idéale pour griller de petites quantités d'aliments. La température peut être régée entre 180 et 240 °C, la température par défaut est de 210 °C. | |
| Gril double Cette fonction utilise tous les éléments supérieurs. Elle est idéale pour griller de grandes quantités d'aliments. La température peut être régée entre 180 et 240 °C, la température par défaut est de 210 °C. | |
| Gril double à air pulsé Cette fonction utilise tous les éléments supérieurs, ainsi que le ventilateur qui fait circuler la chaleur autour des alimentes. Elle est idéale pour griller de grandes quantités d'aliments. La température peut être régée entre 180 et 240 °C, la température par défaut est de 210 °C. | |
| Chaleur pulsée Quand cette fonction est sélectionnée, le ventilateur s'allume automatiquement pour améliorer la circulation de l'air afin de répartirUniformément la chaleur pendant la cuisson. La température peut être régée entre 50 et 240 °C, la température par défaut est de 180 °C. | |
| Pyrolyse Quand cette fonction est sélectionnée, l'écran affiche « PYA ». La température par défaut est de 450 °C. La durée de nettoyage peut être régée entre 1,5 et 2 heures. |
Accessoires du four



Grille :
Pour les plats et les articles servant à rôtir et à griller.
Lèchefrite :
Permet de cuire de grandes quantités d'aliments, par exemple des gâteaux moelleux, des pâtisseries, des alimentés congelés, etc. Elle permet également de récapérer les projections, les graisses et le jus des viandes.
Rail support (2):
Ils sont placés sur les côtés croit et.gauche de la cavité du four et peuvent être retirés pour le nettoyage. Ils permettent de soutenir la grille et la l'échefte à la hauteur désirée.

Tournebroche :
Embroche de la viande sur la broche et bloquez-la avec les fourches.
Placez la grille/lèchefrite entre les barres de guidage des rails support dans le four et enforcez-la au maximum.
Si la grille et la l'échefrite sont toutes les deux insérées dans le four, positionnéz la grille plus haut que la l'échefrite.
Insérez la broche à rôtisserie dans la petite ouverture de la paroi droite de la cavité du four.

UTILISATION
Avant d'utiliser le four, essuyez soigneusement les parois de sa cavité interne avec un chiffon légèrement humidifié. Nettoyez la grille, la lèchefrite et la broche/fourche à l'eau chaude savonneuse avant de les utiliser. Rincez et séchez entièrement.
Après avoir raccordé le four à une alimentation électrique, il bipe et son écran affiche « 0:00 ».
Régler l'horloge
L'horloge affiche l'heure sur 24 heures.
- Appuyez sur _i = 1^nL_i . Les chiffres des heures clignotent.
-
Tournez le bouton du thermostat pour régler les chiffres des heures.
-
Appuyez sur pour confirmer, les chiffres des minutes clignotent.
-
Tournez le bouton du thermostat pour régler les chiffres des minutes.
-
Appuyez sur pour confirmer. Les deux points « : » clignotent.
Cuisson
-
Tournez le bouton de la fonction pour sélectionner la fonction désirée.
-
L'indicateur de la fonction correspondant s'allume.
-
L'indicateur de la fonction correspondant à un anirque.
- Si vous avez sélectionné la fonction Gril radiant ( ) ou Gril double ( )
l'écran affiche le symbole Rôtissoire [ ] pour indiquer la cuisson par rôtissoire.
-
Tournez le bouton du thermostat pour régler la température désirée.
-
REMARQUE : Vous ne pouvez pas régler la température dans les fonctions Éclairage du four et Décongélation.
-
Appuyez sur pour démarrer la cuisson.
-
L'écran affiche la barre d'avancement et la température sélectionnée. La durée de cuisson par défaut (9 heures) clignote à l'écran.
- Le nombre de blocs de la barre d'avancement baisse au fur et à mesure de l'avancement du cycle.
-
Pendant la cuisson, vous pouvez afficher l'horloge en appuyant sur L'horloge reste affichée 3 secondes environ, puis l'écran returne au statut actuel.
-
Pendant la cuisson, vous pouvez régler la durée et la température de cuisson en tournant respectivement les boutons de la fonction et du thermostat.
Appuyez sur pour confirmer.
- REMARQUE : Vous ne pouvez pas régler la durée de cisson dans la fonction Éclairage du four.
- La durée de cuisson par défaut et maximale est de 9 heures (9:00).
- Si vous ne confirmez pas le réglage dans les 3 secondes après avoir régèle la durée et la température de cuisson, le four returne à la durée et à la température de cuisson précédentes pour poursuivre la cuisson.
-
Quand vous tournez le bouton de la fonction pour régler la durée de cuisson, celle-ci augmente par incréments de 1 minute pour les 30 premières minutes, puis elle augmente par incréments de 5 minutes jusqu'à 9 heures.
-
Une fois la cuisson terminée, le four sonne cinq fois.
Pour interrompre la cuisson, appuyez sur Appuyez sur pour la reprendre.
Vos pouvez stopper la cuisson a tout moment en appuyant deux fois sur
Régler la fonction Rappel
Cette fonction vous permet de régler un rappel sonore vous indiquant de démarrer la cuisson après un-delai réglable entre 1 minute (0:01) et 9 h 59 (9:59).
Cette fonction ne peut etre reglee que lorsque le four est en veille.
- Appuyez sur
Le symbole Rappel s'affiche et les chiffres des heures clignotent à l'écran.
- Tournez le bouton du thermostat pour régler les chiffres des heures (entre 0 et 9).
- Appuyez sur pour confirmer. Les chiffres des minutes clignotent.
- Tournez le bouton du thermostat pour régler les chiffres des minutes (entre 0 et 59).
-
Appuyez sur pour confirmer.
-
Les deux points « : » clignotent. Le décompte du salarié commence.
-
Une fois le délambda ecoulé, le fouronne 10 fois et le symbole s'affiche à l'écran pour vous rappeler de démarrer la cuisson.
REMARQUE : Vous pouvez annuler la fonction Rappel pendant le réglage en appuyant
sur . Avec regle la fonction Rappel, vous pouvez l'annuler en appuyant
deux fois sur Le symbole Rappel disparaît de l'écran.
Cuisson différée
Cette fonction vous permet de régler l'heure à laquelle vous pouze demarrer la cuisson. Elle vous permit également de régler la durée de cuisson désirée.
Pour utiliser cette fonction, vous devez d'abord régler l'horloge (voir le chapitre « Régler l'horloge »).
-
Appuyez sur ^L . Les chiffres des heures clignotent.
-
Tournez le bouton du thermostat pour régler les chiffres des heures.
-
Appuyez sur pour confirmer. Les chiffres des minutes clignotent.
-
Tournez le bouton du thermostat pour régler les chiffres des minutes.
-
Tournez le bouton de la fonction pour selectionner la fonction désirée.
-
Appuyez sur
-
Tournez les boutons de la fonction et du thermostat pour régler respectivement la durée et la température de cuisson.
-
Appuyez sur pour finaliser le réglage.
L'écran affiche l'horloge et le symbole Différé
Pour afficher l'heure de cuisson différée, appuyez sur environ, l'écran returne à l'affichage de l'horloge.

A.pres 3 secondes
-
Une fois l'heure régée atteinte, le four bipe et démarre automatiquement la cuisson.
-
Le symbole Différé ∑ disparaît de l'écran.
REMARQUE :
- Cette fonction Différé n'est pas disponible avec les fonctions Éclairage du four, Décongélation et Rappel.
- Quand la fonction Différé est activée, appuyez sur pour afficher la durée et la température de cuisson régles, ainsi que la fonction de cuisson selectionnée.
Appuyez à nouveau sur pour annuler la fonction Différé ou appuyez sur pour returner au statut différé.

Verrou infant
- Pour activer cette fonction, maintenez


appuyés simultanément
jusqu'à ce que vous entendiez un bip et que le symbole Verroul'écran.
s'affiche à
Tous les boutons de contrôle et toutes les touches sont verrouillés.
- Pour désactiver cette fonction, maintenez

et

appuyés
simultanément jusqu'à ce que vous entendiez un bip et que le symbole Verrou disparaissé de l'écran.

Fonction d'économie d'énergie
Les informations suivantes vous aideront à utiliser votre four de manière plus
écologique et à economiser l'énergie.
- Pour activer cette fonction, appuyez sur

pendant 3 s environ dans le mode
veille. Quand vous n'effectuez aucune action pendant 10 minutes, l'écran s'éteint.
- Pour désactiver cette fonction, appuyez sur n'importe qu'elle touche ou tournez un bouton de contrôle. L'écran se rallume.
ENTRETIEN ET NETTOYAGE
Avant de nettoyer le four, éteignez-le et débranchez-le de l'alimentation électrique et attendez qu'il ait complètement refroidi.
Nettoyer les surfaces extérieures
Nettoyez l'extérieur de l'appareil avec un chiffon légèrement humide. Séchez-le soigneusement.
N'utilisez jamais de nettoyant chimique ou abrasif.
Nettoyz l'intérieur du four (après chaque utilisation)
Essuyez l'intérieur du four avec un détergent menager. Nettoyez-le avec un chiffon légèrement humidifié et séchez-le soigneusement.
Nettoyer les accessoires amovibles
Lavez tous les accessoires amovibles à l'eau chaude savonneuse. Rincez-les et séchez-les entièrement avant de les réutiliser.
Nettoyage automatique à pyrolyse
ATTENTION: Avant de démarrer un cycle de pyrolyse, RETIREZ TOUS LES ACCESSOIRES DU FOUR pour éviter qu'ils ne soient endommagés.
Les éclaboussures excessives doivent être enlevées avant le nettoyage.
Dans ces conditions, les surfaces peuvent devenir plus chaudes qu'en usage normal et il est recommendé d'éloigner les enfants.
-
Tournez le bouton de la fonction jusqu'à ce que l'écran affiche « PYA »
-
Appuyez sur

pour démarrer le nettoyage. La durée de nettoyage par défaut
est de 2 heures (2:00).
-
Pour modifier la durée de nettoyage, tournez le bouton de la fonction pour sélectionner une durée de nettoyage (1:30 ou 2:00).
-
Appuyez sur

pour confirmer le réglage.
Changer l'ampoule du four
AVERTISSEMENT : Vérifiez que l'appareil est étéint avant de changer l'ampoule pour éviter un chic électrique.
L'ampoule se trouve dans le four sur sa paroi arrêté.

- Tournez le capot de l'ampoule pour l'enlever.
- Dévissez l'ampoule et retirez-la, puis changez-la par une ampoule neuve appropriée aux haute températures (300^) et ayant les spécifications suivantes :
230 V, G9, 25 W.
- Revissez le capot d'ampoule.
SPECIFICATIONS TECHNIQUES
Cette fiche concernant le four domestique est conforme au règlement UE N° 66/2014.
| Identification du modèle | TMFP 70 IX |
| Type de four | Four électrique encastré |
| Poids de l'appareil (M) | 39kg |
| Nombre de cavités | 1 |
| Source de chaleur par cavité (électrique ou au gaz) | Électrique |
| Volume par cavité (V) | 70 L |
| Consommation d'énergie (électricité) requise pourCHAuffer une charge standardisée dans une cavité d'unfour chauffé électrique pendant un cycle du mode àconvection par cavité (énergie électrique finale) (ECcavité électrique) | 0.99 kWh/cycle |
| Consommation d'énergie (électricité) requise pourCHAuffer une charge standardisée dans une cavité d'unfour chauffé électrique pendant un cycle du mode àventilation forcée par cavité (énergie électrique finale) (ECcavité électrique) | 0.89 kWh/cycle |
| Indice d'efficacité énergétique par cavité (EEIcavité) | 106 |
| Exigences Écodesign conformes au règlement UE N° 66/2014 | ||||
| Item | Valeur | Étape 1 | Étape 2 | Étape 3 |
| EEIcavité | 106 | 1 an après la mise en service < 146 | 3 ans après la mise en service < 121 | 5 ans après la mise en service < 96 |
| Tension et fréquence d'alimentation/nominales | 220-240 V~ 50/60 Hz |
| Puisance maximale | 3.2 kW |
| Puisance de la lampe du four | 25 W |
| Élément chauffant supérieur (W) | 950 W |
| Élément chauffant Gril (W) | 2000 W |
| Élément chauffant Convection (W) | 2000 W |
| Moteur de Convection (W) | 34 W |
| Ventilateur de refroidissement (W) | 36 W |
| Nettoyage (émail/catalyse/pyrolyse) | Pyrolyse |
| Poids net (kg) | 39 kg |
| Dimensions extérieures (LxPxH) | 595 x 575 x 595 mm |
| Dimensions du compartment du meuble (LxPxH) | 606 x 570 x 600 |
| Classe Énergétique (lettre sur l'étiquette) * | A |
| Volume utilisable (litres) | 70L |
| Taille : (Petit/Moyen/Grand) | Grand |
| Fabriqué en | R.P. de Chine |
- Classe énergétique : A+++....D (A+++ = économique D = moins économique)
Le test a été effectué conformément aux exigences de EN60350-1:2013.
THOMSON est une marque commerciale de Technicolor ou de ses Filiales utilisée sous licence par DARTY.
MISE AU REBUT


En tant que distributeur responsable, nous accords une grande
importance à la protection de l'environnement.
Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.
Vous doivent jeter ce produit et son emballage selon les lois et les règles locales. Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.
Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.
Apportez l'appareil à point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.
Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.
Hotline Vanden Borre
Le service après-vente est joignable au +32 2 334 00 00, du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.
En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
Darty Holdings SAS © 14 route d'Aulnay 93140 Bondy, France 29 / 04 / 2016
