Table de cuisson Cooking hob FR 02 Chère Cliente, Cher Client, EN 24 Vous venez d'acquérir une table de cuisson THOMSON et nous vous en remercions. Fort de toute l’expérience que nous avons accumulée au fil des années, nous avons conçu cet appareil pour vous faciliter la vie en vous apportant performances, simplicité d’utilisation et qualité. Vous trouverez également dans la gamme des produits THOMSON, un vaste choix de fours, de fours à micro-ondes, de hottes aspirantes, de cuisinières, de lave-vaisselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre table de cuisson THOMSON. Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). connectez-vous aussi sur notre site www.thomson-electromenager.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires. THOMSON Electroménager Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution. Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

• Raccordement électrique ____________________________________

• Description de votre dessus _________________________________ 15
• Mise en marche des brûleurs gaz _____________________________ 16
• Récipients pour les brûleurs gaz______________________________ 17
• Récipients pour la plaque électrique __________________________ 18
• Mise en marche de la plaque électrique _______________________ 18

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

• CONSIGNES DE SÉCURITÉ conditions de distribution locale (nature et pression du gaz) et le réglage de l’appareil sont compatibles. — Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. — Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. — Cette table est conforme à la norme EN 60335-2-6 en ce qui concerne les échauffements des meubles et de classe 3 en ce qui concerne l’installation (selon norme EN 30-1-1). — Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d’habitation. — Cet appareil doit être installé conformément aux règlementations en vigueur et utilisé seulement dans un endroit bien aéré. Consultez ce guide avant d’installer et d’utiliser votre appareil. — Les cuissons doivent être réalisées sous votre surveillance. — Ces tables de cuisson destinées exclusivement à la cuisson des denrées alimentaires et des boissons ne contiennent aucun composant à base d’amiante. — Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. — Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d’ENTRETIEN ou INFLAMMABLES (atomiseur ou récipient sous pression, ainsi que papiers, livres de recettes...). — Si vous utilisez un tiroir placé sous la table, nous vous déconseillons le rangement d’objets craignant la température (plastiques, papiers, bombes aérosols, etc...). — Votre table doit être déconnectée de l’alimentation (électrique et gaz) avant toute intervention. — En branchant des appareils électriques sur une prise de courant située à proximité, assurez-vous que le câble d’alimentation ne soit pas en contact avec les zones chaudes. — Par mesure de sécurité, après utilisation, n’oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane. — La marque de conformité CE est apposée sur ces tables. — L’installation est réservée aux installateurs et techniciens qualifiés. — Avant l’installation, assurez-vous que les Attention Les conditions de réglage sont inscrites sur une étiquette située dans la pochette, ainsi que sur l’emballage. Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service Après-Vente et Relations Consommateurs” (cette page vous explique également où les trouver sur votre appareil). Dans le cas où une fêlure deviendrait visible sur le dessus verre, débranchez immédiatement l’appareil de son alimentation et contactez le Service AprèsVente.

• RESPECT DE L’ENVIRONNEMENT — Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. — Nous vous remercions pour votre collaboration

protection l'environnement.

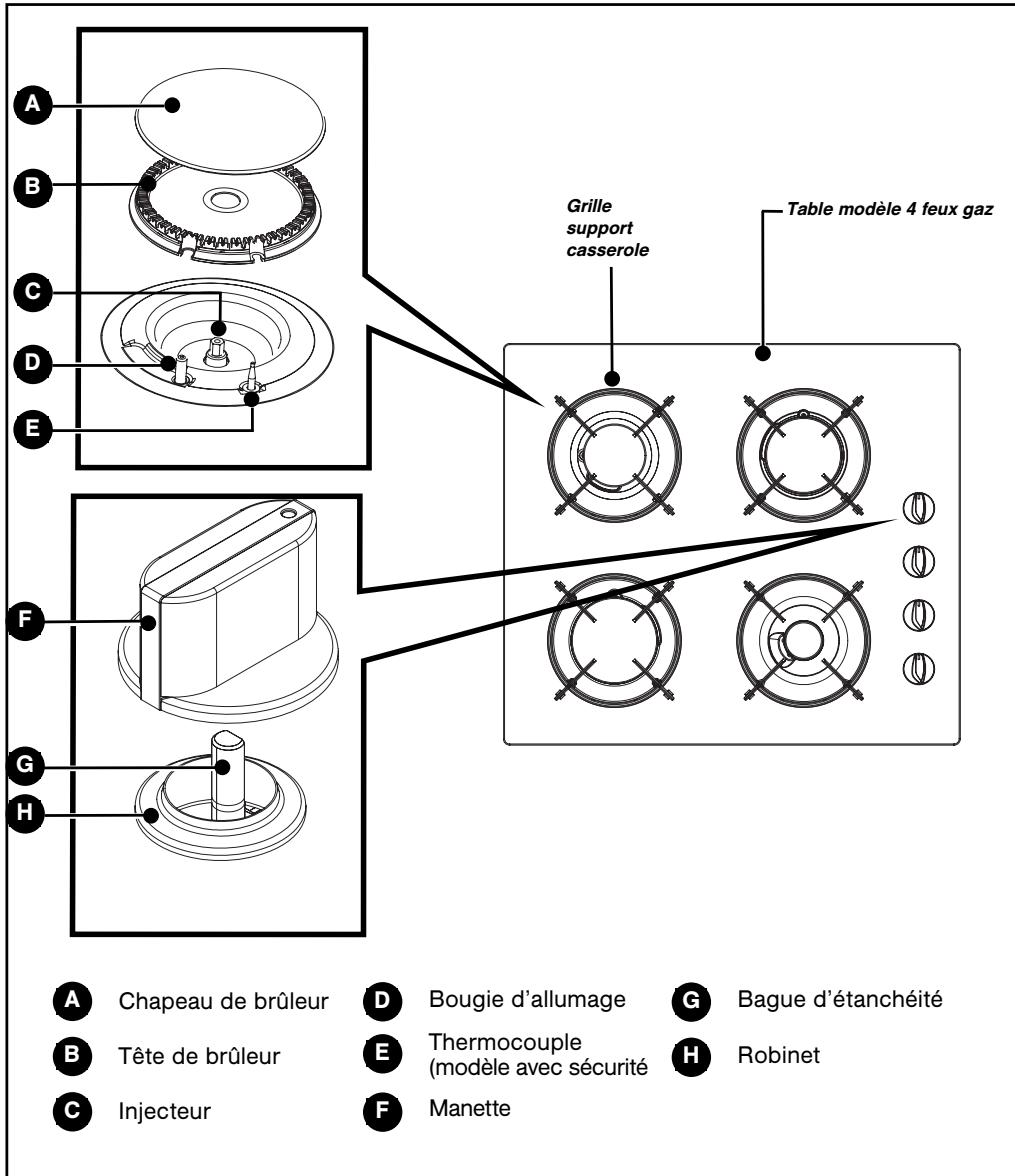

Grille support casserole Table modèle 4 feux gaz

Thermocouple (modèle avec sécurité

Manette Conseil Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipements peuvent apparaître entre votre appareil et les descriptions présentées.

Profondeur Epaisseur Modèle 56 cm 49 cm suivant meuble 60 cm Découpe meuble standard 26,5 cm 49 cm suivant meuble 30 cm Dimensions hors tout au-dessus du plan de travail 71 cm 52,2 cm 5 cm 60 cm 31 cm 51 cm 5 cm 30 cm Dimensions hors tout au-dessous du plan de travail 55,4 cm 47 cm 5,1 cm 60 cm 26 cm 47 cm 5,1 cm 30 cm

6,5 Largeur Découpe meuble standard

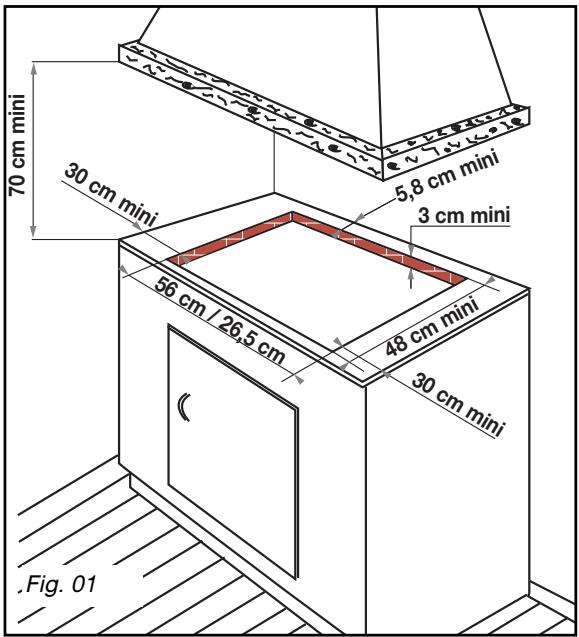

• CHOIX DE L’EMPLACEMENT chapeaux de brûleur et les têtes de brûleurs en repérant leur position. — Retournez la table et posez-la avec précaution au-dessus de l’ouverture du meuble pour ne pas endommager les manettes et les bougies d’allumage. — Pour assurer l'étanchéité entre le carter et le plan de travail, collez le joint mousse sur le pourtour extérieur du carter (Fig. 02). Votre appareil doit être encastré dans le plateau d'un meuble support de 3 cm d'épaisseur minimum, fait en matière qui résiste à la chaleur, ou bien revêtu d'une telle matière. Pour ne pas gêner la manoeuvre des ustensiles de cuisson, il ne doit y avoir à droite, ou à gauche, ni meuble ni paroi à moins de 30 cm de la table de cuisson. Si une cloison horizontale est positionnée sous la table, celle-ci doit être située entre 10 cm et 15 cm par rapport au-dessus du plan de travail. Dans tous les cas, ne rangez pas d’atomiseur ou de récipient sous pression dans le compartiment qui pourrait exister sous la table (voir chapitre “Consignes de sécurité”). Carter

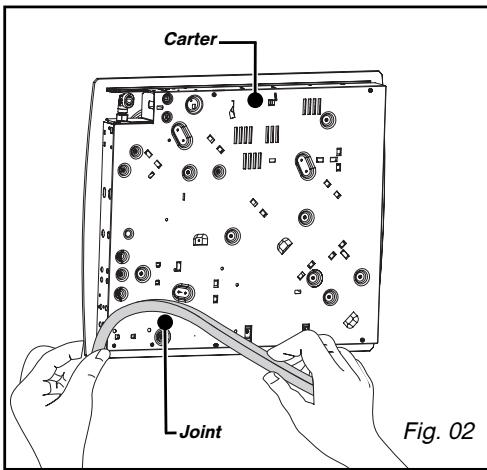

• ENCASTREMENT Pour assurer l’étanchéité entre la table et le plan de travail, collez le joint fourni dans la pochette avant l’installation de la table : Se conformer au croquis (Fig. 01). — Retirez les grilles support casserole, les Joint

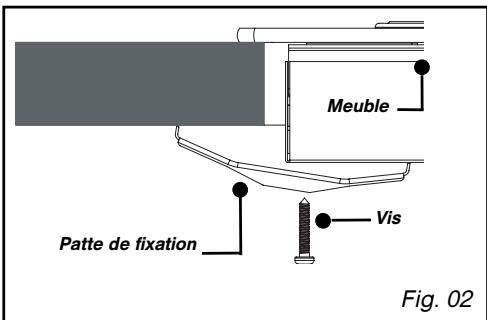

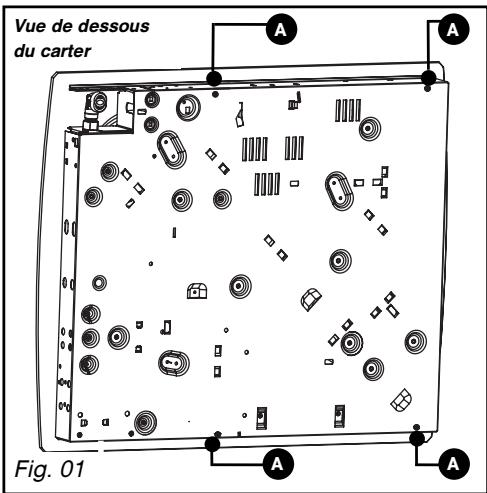

• CONSEILS D’ENCASTREMENT Vue de dessous du carter

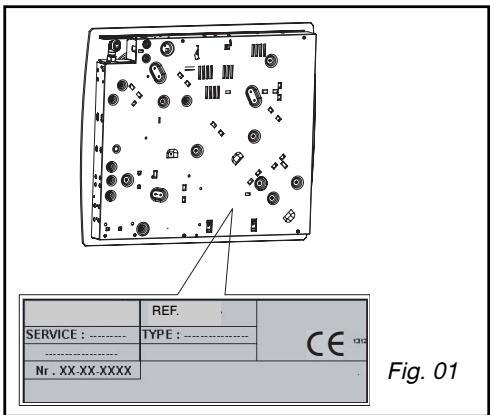

• RACCORDEMENT ELECTRIQUE Votre table doit être raccordée sur le réseau 220-240 V~ monophasé par l’intermédiaire d’une fiche de prise de courant 2 pôles + terre normalisée CEI 60083 ou d’un dispositif à coupure omnipolaire, conformément aux règlementations en vigueur. La fiche de prise de courant doit être accessible après installation.

Fig. 01 3 conducteurs dont 1 pour la terre Section des conducteurs en mm2 Trous de fixation Fusible

10 A Attention Meuble Le fil de protection (vert/jaune) est relié à la borne de terre de l’appareil et doit être relié à la borne de terre de l’installation. Le fusible de l’installation doit être de 10 ampères. Si le câble d’alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son Service Après-Vente. Vis Patte de fixation Fig. 02 Conseil — Placez votre table de cuisson dans l’ouverture du meuble support en prenant soin de tirer la table vers soi. — Placez les têtes de brûleurs, les chapeaux, et les grilles support casserole. Raccordez votre table au gaz (voir chapitre “Raccordement gaz”) et à l’électricité (voir chapitre “Raccordement électrique). — Vous pouvez immobiliser, si vous le désirez, la table au moyen de pattes de fixation livrées avec leur vis (Fig. 02) se fixant aux coins du carter. Utilisez impérativement les trous prévus à cet effet suivant le dessin ci-dessus (Fig. 01). — Arrêtez de visser quand la patte de fixation commence à se déformer. Ne pas utiliser de visseuse. L’utilisation d’un appareil de cuisson au gaz conduit à la production de chaleur et d’humidité dans le local où il est installé. Veillez à assurer une bonne aération de votre cuisine: maintenez ouverts les orifices d’aération naturelle, ou installez un dispositif mécanique (hotte de ventilation mécanique). Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire ; par exemple en ouvrant une fenêtre, ou une aération plus efficace ; en augmentant la puissance de la ventilation mécanique si elle existe. (un débit d’air minimum de 2 m3/h par kW de puissance gaz est nécessaire). Exemple : 60 cm - 4 feux gaz Puissance totale : 0,85 + 1,5 + 2,25 + 3,1 = 7,7kW 7,7 kW x 2 = 15,4 m3/h de débit minimum.

• Remarques préliminaires Si votre table de cuisson est installée au-dessus d'un four ou si la proximité d'autres éléments chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser celui-ci en tube rigide. Si un tuyau flexible ou un tube souple (cas du gaz butane) est utilisé, il ne doit pas entrer en contact avec une partie mobile du meuble ni passer dans un endroit susceptible d'être encombré. Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d’installation.

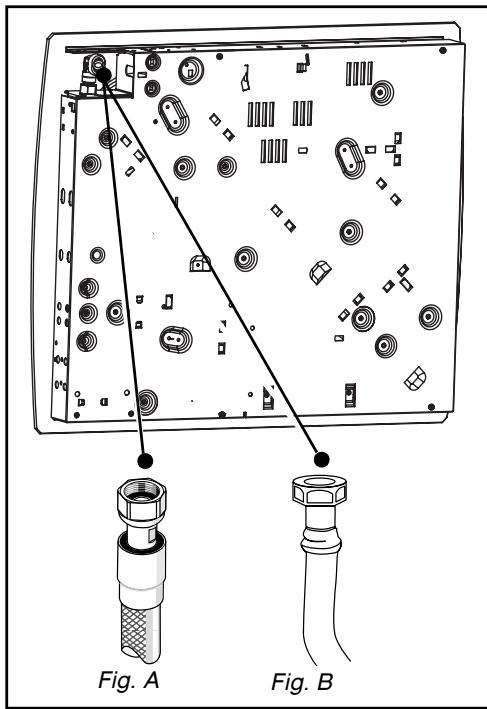

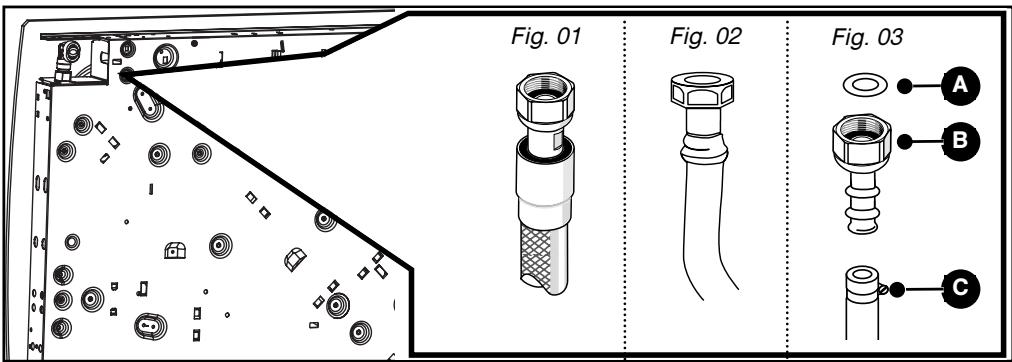

• Gaz distribué par canalisation gaz naturel Pour votre sécurité, vous devez choisir exclusivement l’un des 3 raccordements suivants : — Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Réalisez le raccordement directement à l’extrémité du coude monté sur l’appareil. Q;@ Q;@ — Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conforme à la norme NF D 36-121) dont la durée de vie est illimitée (Fig. A). — Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conforme à la norme NF D 36-103) dont la durée de vie est de 10 ans (Fig. B). Fig. A Attention Lors du raccordement gaz de votre table, si vous êtes amené à changer l’orientation du coude monté sur l’appareil : ① Changez la rondelle d’étanchéité. ② Vissez l’écrou du coude en ne dépassant pas un couple de vissage de 17 N.m.

• Gaz distribué par bouteille ou Dans une installation existante, un tube souple équipé de ses colliers de serrage (conforme à la norme XP D 36-110) dont la durée de vie est de 5 ans peut être utilisé. Il est nécessaire dans ce cas d’utiliser un about sans oublier de mettre en place une rondelle d’étanchéité entre l’about et le coude de la table (Fig. 03). réservoir (gaz butane/propane) Pour votre sécurité, vous devez choisir exclusivement l’un des 3 raccordements suivants : — Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Réalisez le raccordement directement à l’extrémité du coude monté sur l’appareil. Conseil Vous trouverez l’about et la rondelle d’étanchéité auprès de votre Service AprèsVente. — Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conforme à la norme NF D 36-125) dont la durée de vie est illimitée (Fig. 01). Attention Vissez l’about avec un couple ne dépassant pas 25 N.m. — Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conforme à la norme XP D 36-112) dont la durée de vie est de 10 ans (Fig. 02). Q;@ Q;@ Fig. 01

Rondelle d’étanchéité (non fournie)

Collier de serrage (non fourni) Fig. 02 Fig. 03

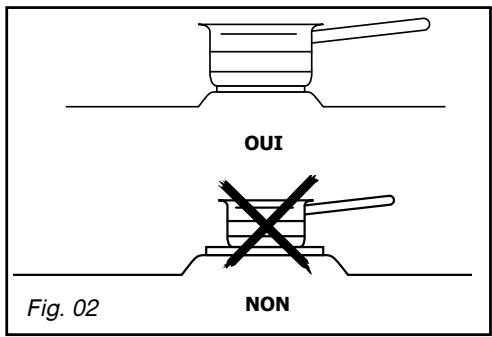

Attention Tous les tubes souples et tuyaux flexibles dont la durée de vie est limitée doivent avoir une longueur maximum de 2 mètres et être visitables sur toute la longueur. Ils doivent être remplacés avant leur date limite d’utilisation (marquée sur le tuyau). Quel que soit le moyen de raccordement choisi, assurez-vous de son étanchéité, après installation, avec de l’eau savonneuse. En France, vous devez utiliser un tube ou un tuyau portant l’estampille NF Gaz

• CHANGEMENT DE GAZ Conseil A chaque changement de gaz, cochez la case correspondante au niveau gaz sur l’étiquette située dans la pochette. Reportez-vous au paragraphe “Raccordement gaz” correspondant. Attention Votre appareil est livré pré-réglé pour le gaz naturel. Les injecteurs nécessaires à l’adaptation au butane/propane sont dans la pochette contenant ce guide. A chaque changement de gaz, vous devrez successivement : — Adapter le raccordement gaz — Changer les injecteurs — Régler les ralentis des robinets. Clé

• Adaptez le raccordement gaz : reportezvous au paragraphe “Raccordement gaz”.

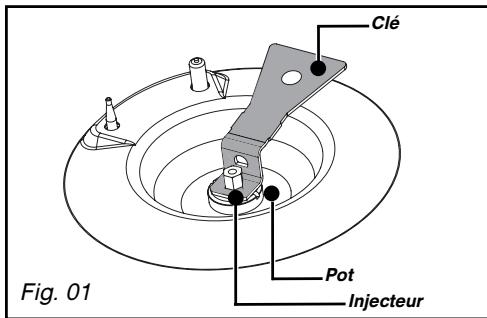

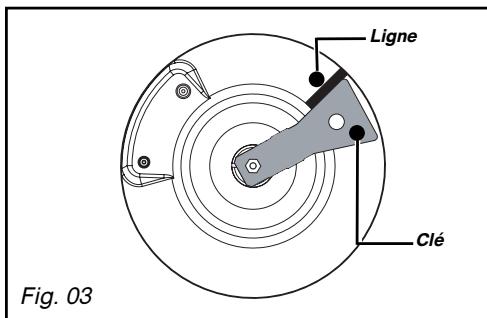

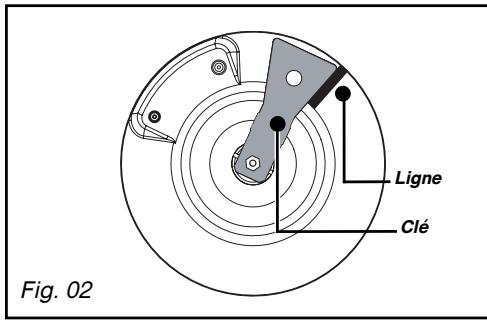

• Changez les injecteurs en procédant comme suit : — Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs. — Dévissez à l’aide de la clé fournie les injecteurs situés dans le fond de chaque pot et ôtez-les (Fig. 01). — Montez à la place les injecteurs du gaz correspondant, conformément au repérage des injecteurs et au tableau des caractéristiques gaz en fin de chapitre ; pour cela : — Vissez-les d’abord manuellement jusqu’au blocage de l’injecteur. — Engagez à fond la clé sur l’injecteur. — Tracez une ligne sur la plaque d’âtre à l’aide d’un crayon à l’endroit indiqué (Fig. 02). — Tournez la clé dans le sens des aiguilles d’une montre jusqu’à ce que la ligne apparaisse de l’autre côté (Fig. 03). Fig. 01 Pot Injecteur Ligne Clé Fig. 02 Attention Ligne Ne pas dépasser cette limite sous peine de détérioration du produit. - Remontez les têtes de brûleurs, les chapeaux et les grilles support casserole. Clé Fig. 03

• Réglez les ralentis des robinets : ceux-ci sont situés sous les manettes (Fig. 04). — Agissez robinet par robinet. — Enlevez les manettes, les bagues d’étanchéité, en les tirant vers le haut. - Passage du gaz butane/propane naturel

Manette gaz - A l’aide d’un petit tournevis plat, vissez à Robinet fond la vis de réglage des ralentis en laiton (jaune) (Fig. 05), dans le sens des aiguilles d’une montre. - Remontez les bagues d’étanchéité, les manettes en veillant à leur sens d’orientation et assurez-vous que les manettes soient bien enfoncées. Bague d’étanchéité Fig. 04 Vis de réglage des ralentis - Passage du gaz butane/propane en gaz naturel - Dévissez la vis de réglage des ralentis en laiton (jaune) (Fig. 05), à l’aide d’un petit tournevis plat, de 2 tours dans le sens inverse des aiguilles d’une montre. - Remontez la manette. - Allumez le brûleur, en position maximum, et passez en position ralenti. - Enlevez de nouveau la manette, puis tournez la vis de réglage dans le sens des aiguilles d’une montre jusqu’à la position la plus basse avant l’extinction des flammes. - Remontez la bague d’étanchéité et la manette. - Exécutez plusieurs manoeuvres de passage de débit maximum à ralenti : il ne faut pas que la flamme s’éteigne ; sinon dévissez la vis de réglage de manière à obtenir la bonne tenue de la flamme lors de ces manoeuvres. - Remontez les têtes de brûleurs, les chapeaux et les grilles support casserole. Axe du robinet Fig. 05

• Repérage des injecteurs

REPÉRAGE DES INJECTEURS

Le tableau ci-contre indique les implantations des injecteurs sur votre appareil en fonction du gaz utilisé. Chaque numéro est marqué sur l’injecteur.

Table 60 cm 3 feux gaz + 1 plaque électrique Gaz butane/ Propane Gaz Naturel

Exemple : repère injecteur 95

1 / INSTALLATION DE VOTRE APPAREIL

• Caractéristiques gaz GB - IT

Appareil destiné à être installé en : Butane Propane DE ............................... cat : I2E GB - IT ........................ cat : II2H3+ G30 G31 FR ............................... cat : II2E+3+ Débit horaire ci-dessous : 28-30 mbar 37 mbar à 15°C sous 1013 mbar

Repère marqué sur l'injecteur Débit calorifique nominal (kW) 2,15 2,15 Débit calorifique réduit (avec/sans sécurité) (kW) 0,830 Débit horaire (g/h)

88A 88A Repère marqué sur l'injecteur Débit calorifique nominal (kW) 3,10 3,10 Débit calorifique réduit (avec/sans sécurité) (kW) 0,830 Débit horaire (g/h)

Repère marqué sur l'injecteur Débit calorifique nominal (kW) 1,50 1,50 Débit calorifique réduit (avec/sans sécurité) (kW) 0,620 Débit horaire (g/h)

Repère marqué sur l'injecteur Débit calorifique nominal (kW) 0,70 0,70 Débit calorifique réduit (avec/sans sécurité) (kW) 0,300 Débit horaire (g/h)

Débit calorifique total Débit maximum

• DESCRIPTION DE VOTRE DESSUS Modèle 2 feux gaz GKDT342SI*/* Modèle 4 feux gaz GKT440SI*/*

Modèle 3+1 électrique EGKT431SI*/*

(*) Puissances obtenues en gaz naturel G20

Brûleur semi-rapide 1,50 kW (*)

Brûleur auxiliaire 0,85 kW (*)

Brûleur rapide 2,20 kW (*)

Brûleur grand rapide 3,10 kW (*)

Plaque électrique diamètre 145 - 1,5 kW

2 / UTILISATION DE VOTRE APPAREIL

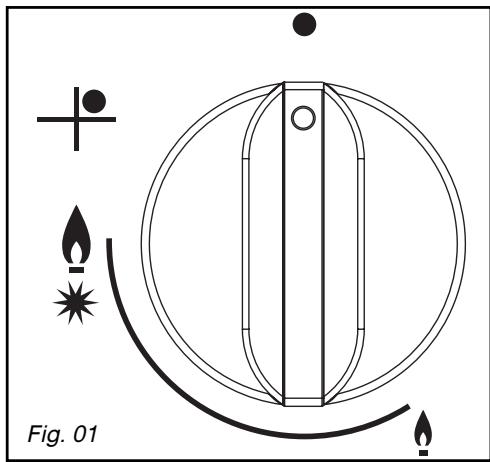

• MISE MARCHE BRULEURS GAZ DES Chaque brûleur est contrôlé par un robinet, dont l’ouverture se fait en appuyant et en tournant dans le sens inverse des aiguilles d’une montre. Le point “●” correspond à la fermeture du robinet. — Choisissez le brûleur désiré en vous repérant aux symboles situés près des manettes (ex. : brûleur arrière droit Votre table est munie d’un allumage des brûleurs intégrés aux manettes. Fig. 01 Pour allumer un brûleur : — Appuyez sur la manette et tournez dans le sens inverse des aiguilles d’une montre jusque vers la position maximum

Conseils Lorsqu’une manette devient difficile à tourner, ne forcez pas. Demandez d’urgence l’intervention de l’installateur. En cas d’extinction accidentelle de la flamme, il suffit de réallumer normalement en suivant les instructions de l’allumage. — Maintenez la manette appuyée pour déclencher une série d’étincelles jusqu’à l’allumage du brûleur. Le réglage vers un débit plus réduit s’effectue entre le symbole et le symbole . Attention — Maintenez la manette complètement enfoncée quelques secondes après l’apparition de la flamme pour déclencher le système de sécurité.

• Quel brûleur utiliser en fonction de votre récipient ? Diamètre du récipient Diamètre du récipient Usage 18 à 28 cm Grand rapide Fritures - Ebullition 16 à 22 cm Rapide Aliments à saisir Semi-rapide Sauces - Réchauffage Auxiliaire Mijotage 12 à 20 cm 8 à 14 cm Attention — Réglez la couronne de flammes de façon que celles-ci ne débordent pas du pourtour du récipient (Fig. 01). — N’utilisez pas de récipient à fond concave ou convexe sans le support adéquat (Fig. 02). — N’utilisez pas de récipients qui recouvrent partiellement les manettes (Fig. 03). — Ne laissez pas fonctionner un foyer gaz avec un récipient vide. — N’utilisez pas de diffuseurs, de grille-pain, de grilloirs à viandes en acier et des faitouts avec des pieds reposant ou effleurant le dessus verre BON MAUVAIS CONVEXE CONCAVE Fig. 01 Fig. 02 Fig. 03

(selon modèle) Utilisez des récipients à fond plat qui plaquent parfaitement à la surface du foyer : — en acier inoxydable avec fond trimétal épais ou “sandwich”, — en aluminium avec fond (lisse) épais, — en acier émaillé.

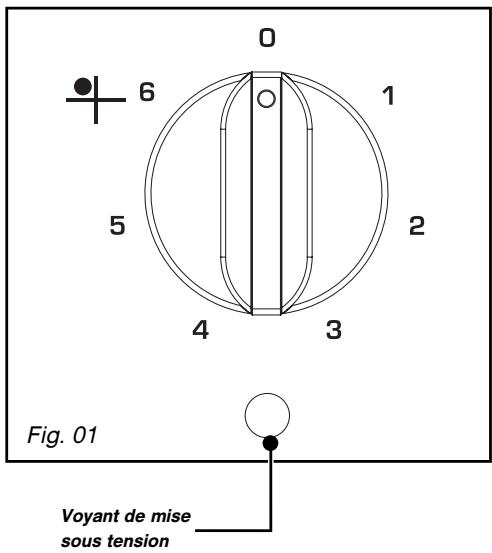

• MISE EN MARCHE DE LA PLAQUE ELECTRIQUE (selon modèle) Positionnez la manette sur le repère qui convient à la cuisson souhaitée (Fig. 01) (voir tableau des cuissons en fin de notice). Le voyant de mise sous tension du foyer s’allume. A la première utilisation, laissez chauffer la plaque à vide, à l’allure maximum, pendant 3 minutes, pour durcir le revêtement. Fig. 01 Voyant de mise sous tension Conseil OUI — Utilisez un récipient de taille adaptée : le diamètre du fond doit être égal ou supérieur au diamètre du foyer électrique (Fig. 02). — Effectuez les fins de cuisson en mettant la manette en position arrêt “0” afin de bénéficier de la chaleur accumulée dans la plaque. — Utilisez un couvercle sur votre récipient le plus souvent possible pour réduire les pertes de chaleur par évaporation. Fig. 02 Attention Ne laissez pas fonctionner un foyer électrique sans récipient (sauf à la première utilisation), ou avec un récipient vide. Attention La plaque électrique reste chaude un certain temps après la mise en position “O” de la manette. Ne pas toucher cette zone, risque de brûlures.

• ENTRETENIR VOTRE APPAREIL ENTRETIEN...... COMMENT PROCEDER ? PRODUITS/ACCESSOIRES A UTILISER Des bougies et des injecteurs En cas d’encrassement des bougies . Petite brosse à poils durs. d’allumage, nettoyez-les à l’aide d’une petite brosse à poils durs (non métallique). . Epingle à nourrice L’injecteur gaz se trouve au centre du brûleur en forme de pot. Veillez à ne pas l’obstruer lors du nettoyage, ce qui perturberait les performances de votre table. En cas d’obstruction, utilisez une épingle à nourrice pour déboucher l’injecteur. Des grilles et des brûleurs gaz Dans le cas de taches persistantes, . Crème à récurer douce. utilisez une crème non abrasive, puis rincez à l’eau claire. Essuyez soigneu- . Eponge sanitaire. sement chaque pièce du brûleur avant de réutiliser votre table de cuisson. De la plaque électrique - La plaque chauffante est protégée par un . Produit rénovateur du revêtement noir, il faut donc éviter l’emploi commerce. de tout produit abrasif. Après chaque usage, essuyez-la avec un chiffon gras. - Si la plaque vient à rouiller, enlevez-la et reconstituez le revêtement noir avec un produit rénovateur haute température du commerce. Du dessus verre - Nettoyez avec de l’eau chaude, puis - Eponge sanitaire. essuyez. Dans le cas de taches persistantes, utilisez des produits - Produits spéciaux verre vitrocéramique (ex. : Ceraspéciaux verre vitrocéramique Clean). Attention - Ne nettoyez jamais votre appareil pendant son fonctionnement. Mettez à zéro toutes les commandes électriques et gaz. - Si la surface est fêlée, déconnectez l’appareil de l’alimentation pour éviter un risque de choc électrique. Contactez le Service Après-Vente. Conseil — Préférez un nettoyage des éléments de la table à la main plutôt qu’au lave-vaisselle. — N’utilisez pas d’éponge grattante pour nettoyer votre table de cuisson. — N’utilisez pas de nettoyeur vapeur.

• Allumage des brûleurs : . Vérifiez le branchement électrique de votre appareil . Vérifiez la propreté des bougies d’allumage. . Vérifiez la propreté et le bon assemblage des brûleurs. . Si la table est bridée sur le plan de travail, vérifiez que les pattes de fixation ne sont pas déformées. . Vérifiez que les bagues d’étanchéité sous les manettes ne sortent pas de leur logement.

• Lors de l’appui sur la manette, il y a des étincelles sur tous les brûleurs à la fois.
• Au ralenti, le brûleur s’éteint ou bien les flammes restent importantes. C’est normal. La fonction allumage est centralisée et commande tous les brûleurs simultanément. Il n’y a pas d’étincelles lors de l’appui des manettes. . Evitez les courants d’air violents dans la pièce. . Vérifiez la correspondance entre le gaz utilisé et les injecteurs installés (voir le repérage des injecteurs dans chapitre “Changement de gaz”). Rappel : les tables de cuisson sont livrées d’origine en gaz de réseau (gaz naturel). . Vérifiez le bon réglage des vis au ralenti (voir paragraphe “Changement de gaz”).

• Les flammes ont un aspect . Vérifiez la propreté des brûleurs et des injecteurs situés irrégulier. sous les brûleurs, l’assemblage des brûleurs, etc... . Vérifiez qu’il reste suffisamment de gaz dans la bouteille.

• Lors de la cuisson, les manettes deviennent chaudes. . Utilisez de petites casseroles sur les brûleurs à proximité des manettes. Les grands récipients sont à poser sur les plus grands brûleurs, les plus éloignés des manettes. Bien installer la casserole au centre du brûleur. Elle ne doit pas déborder sur les manettes.

• Lors de l’allumage, les flammes s’allument puis s’éteignent dès que la manette est relâchée. . Bien appuyer à fond sur les manettes et maintenez cette pression pendant quelques secondes après l’apparition des flammes. . Vérifiez que les pièces du brûleur sont bien mises en place. . Vérifiez que les bagues d’étanchéité sous les manettes ne sortent pas de leur logement. . Evitez les courants d’air violents dans la pièce. . Allumez votre brûleur avant d’y poser votre casserole.

SAUCES Hollandaise, béarnaise Béchamel, aurore LEGUMES VIANDES FRITURE Endives, épinards Petits pois cuisinés Tomates provençales Pommes de terre rissolées Pâtes Steak Blanquette, Osso-bucco Escalope à la poêle Tournedos SEMI- AUXILIAIRE RAPIDE

Frites Beignets DESSERTS Riz au lait Compotes de fruits Crêpes Chocolat Crème anglaise Café (petite cafetière) RAPIDE 25 minutes

• GUIDE DE CUISSON ELECTRIQUE PREPARATIONS SOUPES POISSONS Bouillons Potages épais Court-bouillon Surgelés SAUCES Epaisses au beurre LEGUMES Endives, épinards Légumes secs Pommes de terre à l’eau Pommes de terre rissolées VIANDES VIF FORT MOYEN MIJOTAGE

VARIANTE Compotes Crêpes Crème anglaise Chocolat fondu confitures Lait Pâtes Riz au lait Tenir au chaud

6 / QUELQUES CONSEILS Allumage . Maintenez la manette complètement enfoncée après l’apparition de la flamme pour enclencher le système de sécurité. . En cas de panne de courant, il est possible d’allumer le brûleur en approchant une allumette du brûleur choisi et maintenir en même temps l’appui sur la manette correspondante. Utilisation des récipients . Sur les foyers gaz ou électrique, utilisez toujours des récipients stables, à fond plat et résistant à la chaleur. . Utilisez un récipient adapté : la dimension du fond doit être égale ou supérieure au diamètre du foyer électrique. Entretien général . Nettoyez régulièrement vos brûleurs : c’est essentiel pour leur bon fonctionnement et pour garantir une flamme stable et régulière. . N’oubliez pas les bougies d’allumage. Séchez correctement les brûleurs et les chapeaux de brûleurs avant leur remise en place. . Terminez le nettoyage en passant un papier absorbant sur le dessus verre pour enlever toute trace d’humidité. Astuces . Dès que l’eau bout, réduisez l’allure du brûleur ; vous limiterez les risques de débordements. . Mettez un couvercle sur les casseroles : c’est une économie. . N’hésitez pas à arrêter la plaque électrique quelques minutes avant la fin du temps de cuisson. Conseil — Dans tous les cas, pour de plus amples informations, lisez attentivement chaque page de la notice.

• RELATIONS CONSOMMATEURS Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique collée sous l’appareil (Fig. 01).

• Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente.
• Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement. > Vous pouvez nous écrire : Service Consommateurs THOMSON BP 9526

95069 CERGY PONTOISE CEDEX

Lors d’une intervention d’entretien, demandez l'utilisation exclusive de pièces détachées certifiées d’origine. Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit. L'expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.
