DBT9371XI - Hotte aspirante THOMSON - Notice d'utilisation et mode d'emploi gratuit

Marque	THOMSON
Modèle	DBT9371XI
Type de produit	Hotte aspirante décorative cheminée télescopique
Alimentation électrique	220-240 V ~ 50 Hz monophasé, fusible 10 ou 16 A
Puissance motrice	Non spécifiée, mais 4 vitesses
Éclairage	Lampe halogène G4 20W 12V
Nombre de vitesses	4 vitesses avec sélection électronique
Diamètre de sortie	125 mm (adaptateur fourni), recommandé 150 mm
Distance minimale au plan de cuisson	70 cm (ou selon instruction de la table)
Type d'évacuation	Version évacuation extérieure ou recyclage (avec filtre charbon)
Filtres métalliques	Filtres cassettes lavables au lave-vaisselle (toutes les 30 h)
Filtre à charbon	Actif, remplacement toutes les 120 h environ
Protection	Débrancher avant entretien, mise à la terre obligatoire
Dimensions (L x P x H)	Non spécifiées, modèle cheminée télescopique
Poids	Non spécifié
Classe énergétique	Non spécifiée
Niveau sonore	Non spécifié
Pièces détachées	Filtres, lampes, gaine (disponibles chez revendeur)
Réparabilité	Réparations par spécialiste agréé, pièces d'origine certifiées
Garantie	Non spécifiée, service consommateur disponible
Usage	Domestique, ne pas utiliser au-dessus de foyers à combustible

FOIRE AUX QUESTIONS - DBT9371XI THOMSON

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale est de 70 cm. Si votre table de cuisson impose une distance supérieure, respectez celle-ci.

Comment nettoyer les filtres métalliques ?

Les filtres cassettes se nettoient toutes les 30 heures d'utilisation environ. Vous pouvez les mettre au lave-vaisselle en position verticale, ou les laver à l'eau chaude savonneuse, puis les rincer et sécher soigneusement avant de les remettre.

Quand et comment changer le filtre à charbon ?

Le filtre à charbon doit être remplacé toutes les 120 heures d'utilisation environ. Pour le changer, retirez d'abord les filtres cassettes, placez le filtre charbon côté intérieur de la hotte sur le filtre cassette et emboîtez les tringles de maintien.

Que faire si la hotte ne fonctionne pas ?

Vérifiez que la prise est branchée, que le courant n'est pas coupé, qu'une vitesse est sélectionnée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel qualifié.

Peut-on utiliser la hotte en mode recyclage ?

Oui, tous les modèles peuvent fonctionner en mode recyclage. Il faut alors ajouter un filtre à charbon actif (non fourni) pour retenir les odeurs. Assurez-vous d'avoir retiré le clapet anti-retour.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez une lampe halogène G4 20W 12V. Pour changer, débranchez la hotte, retirez le hublot, remplacez la lampe puis remontez.

Comment installer la hotte en version évacuation extérieure ?

Raccordez la sortie moteur à un conduit d'évacuation de diamètre minimum 125 mm (de préférence 150 mm) vers l'extérieur. Utilisez l'adaptateur fourni si nécessaire. Montez le clapet anti-retour pour empêcher l'air extérieur d'entrer.

Que faire si la hotte aspire mal ?

Vérifiez que la vitesse sélectionnée est suffisante, que les filtres ne sont pas encrassés, que le filtre à charbon n'est pas saturé (en mode recyclage) et que la pièce est bien aérée pour permettre une arrivée d'air.

Puis-je utiliser la hotte sans les filtres ?

Non, il est interdit d'utiliser la hotte sans les filtres cassettes. Ils sont essentiels pour capter les graisses et protéger le moteur.

Où trouver les pièces de rechange ?

Les pièces comme les filtres et les lampes sont disponibles chez votre revendeur habituel. Commandez les filtres sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte.

MODE D'EMPLOI DBT9371XI THOMSON

Vous venez d'acquérir une hotte THOMSON et nous vous en remercions.

C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.

Votre nouvelle hotte THOMSON s'intégrera harmonieusement dans votre cuisine et alliera parfaitement facilité d'utilisation et performances d'aspiration.

Vous trouvez également dans la gamme des produits THOMSON, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigerateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte THOMSON.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

THOMSON

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1 / À l'attention de l'utilisateur

• Consignes de sécurité 04
• Respect de l'environnement 05 Description de votre appareil 06

2 / Installation de votre appareil

• Utilisation en version évacuation 07
• Utilisation en version recyclage 07 Raccordement électrique 08 Montage de la hotte 09 Montage de la cheminée Evacuation extérieure 10 Recyclage 11

3 / Utilisation de votre appareil

Description des commandes 12

4 / Entretien et nettoyage de votre appareil

Nettoyage des filtres cassettes 13 Changement du filtre charbon 13 - Nettoyage de la surface extérieure 14 - Changement de la lampe 14 - Entretenir votre appareil 15

6 / Service apres-vente

Interventions 17 - Relations avec les consommateurs 17

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

Consignes de sécurité

-Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. - Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. - À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. - Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion. - Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients.

de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).

• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse RISQUE d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique. -Afin de retrouver aisément à l'avoir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil).

Attention dans le cas

un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de

ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

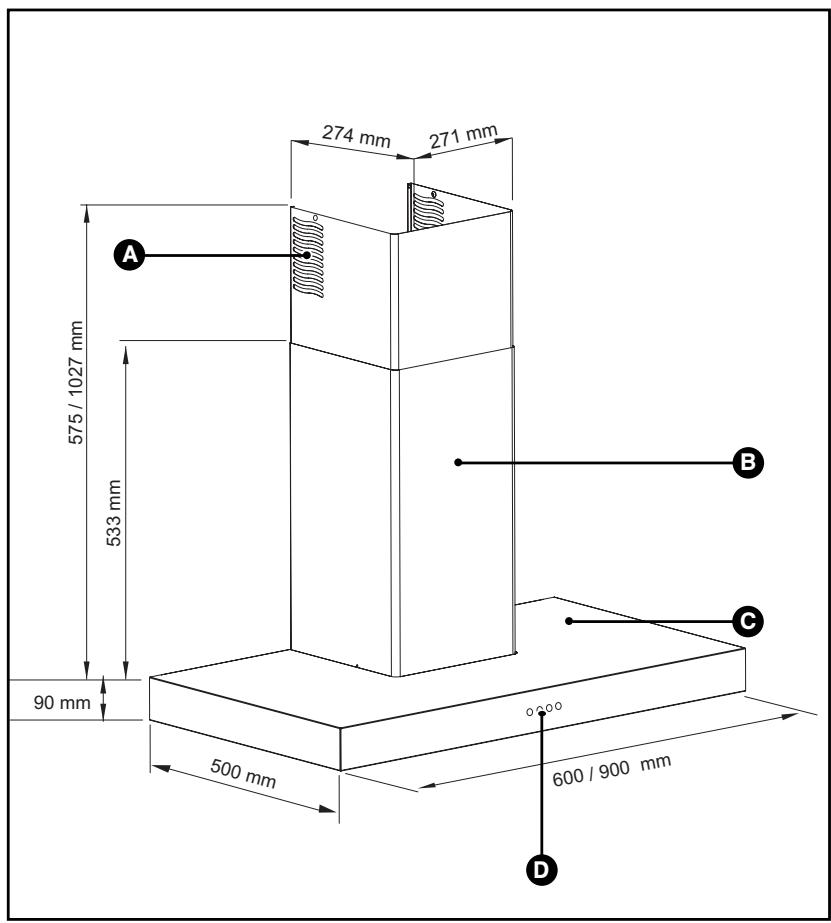

Description de votre appareil

Ouiies

Enveloppe

Cheminee

Commands

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

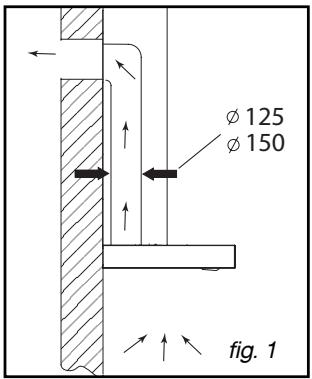

- Utilisation en version evacuation

Vous possédez une sortie vers l'extérieur

(fig. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum 125 mm, émaillée, en alu, flexible ou en matière inflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

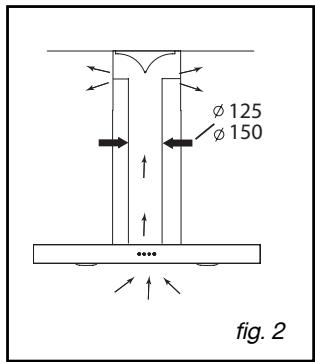

Utilisation en version recyclage

Vous ne possédez pas de sortie vers l'extérieur.

(fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtre charbon)

Raccordement electrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible ou en incorporant un interrupteur dans les canalisations fixes, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désactivés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

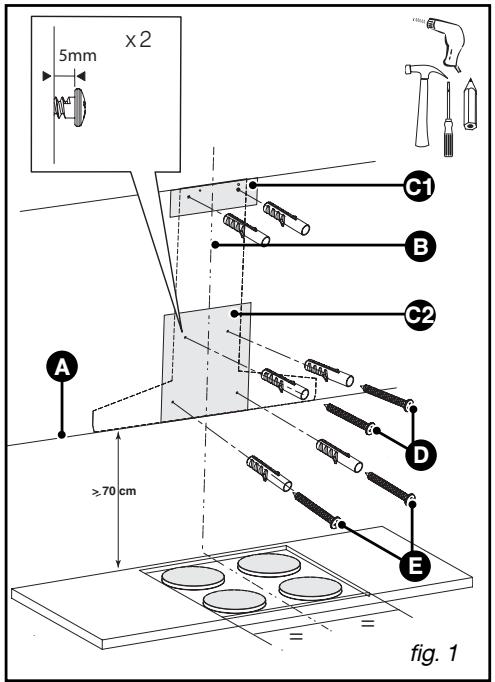

• Tracez un trait horizontal à 70 cm minimum du plan de cuisson (A/fig.1). Tracez un trait vertical (B/fig.1) sur le mur, centré par rapport au plan de cuisson et allant du plafond jusqu'en limite du trait horizontal précédent (A).
• Découpez le gabarit de perçage suivant les pointillés indiqués pour obtenir 2 parties, C1 et C2 (fig. 1).
• Placez le gabarit C2 (fig. 1) sur le mur en superposant le trait représentant l'axe de la hotte sur le trait vertical B (fig. 1) trace précédemment.
• Placez le gabarit C1 (fig. 1) contre le mur et en butée contre le plafond.
• Percez les 6 trous. Enforcez les 6 chevilles.
• Vissez les deux vis du haut de la hotte (D/fig.1) en les laissant dépasser de 5 mm.

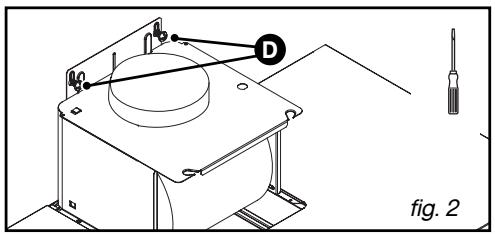

• Accrochez la hotte aspirante aux deux vis (D/fig. 2).

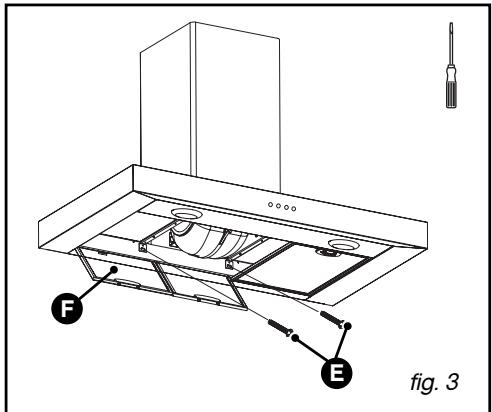

• Retirez les filtres cassettes (F/fig. 3).
• Vissez les deux vis du bas (E/fig. 3).

Conseil

Avant serrage complet des 4 vis D et

E, ajustez le niveau de la hotte.

Évacuation extérieure

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (fig. 1).

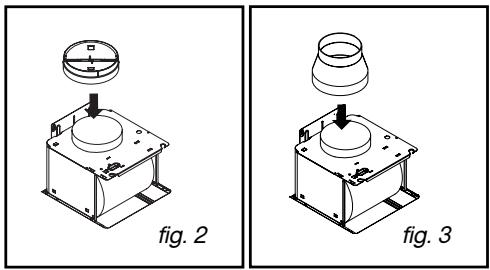

• Montez le clapet anti-retour sur la sortie du moteur (fig. 2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
• Dans le cas d'une gaine de diamètre 125 mm, utilisez l'adaptateur fourni (fig. 3).

Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

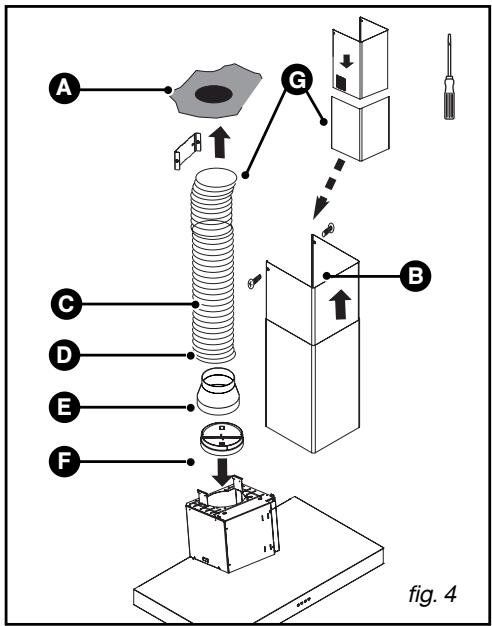

• Emboîtez l'extrémité de la gaine sur la sortie moteur (fig.4)
• Préparez votre cheminée téléscopique ennant de dissimuler les ouies (fig.4).

Emboîter les cheminées l'une dans l'autre au maximum.

• Fixez la partie supérieure de la cheminée (B / fig.4) sur le support cheminée métallique (A / fig.4) avec les deux vis (G / fig.4).
• Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l'emböiter dans le sommet de la hotte.

A Support de cheminée B Cheminée télescopique Gaine D Adaptateur E Clapet anti-retour F Sortie moteur G Vis de maintien de la cheminée

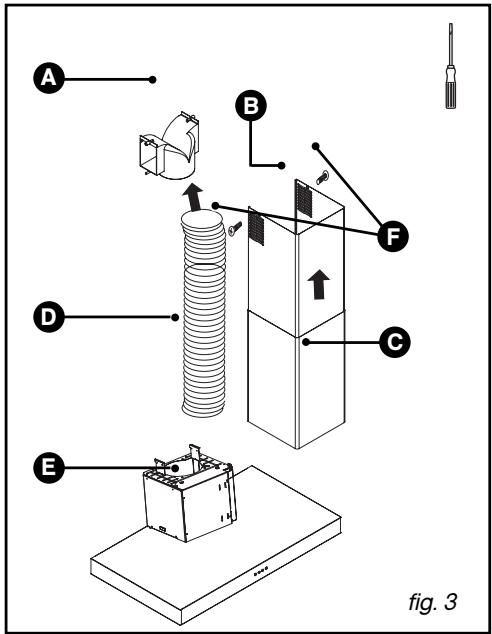

Recyclage

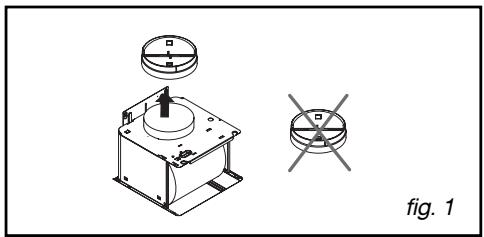

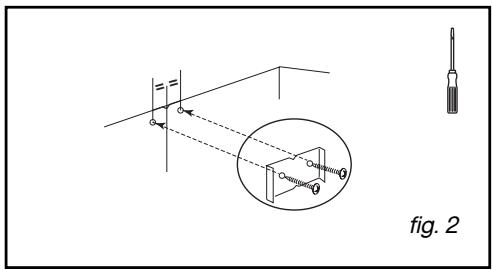

• Retirez le clapet anti-retour (fig. 1). Fixez contre le mur, en appui sur le plafond, le deflecteur plastique de fumée avec les deux vis (fig. 2). Prenez soin de centerer le deflecteur par rapport au trait vertical tracé sur le mur (fig. 2).
• Emboîtez une extrémité de la gaine sur le deflecteur et l'autre extrémité sur la sortie moteur (fig. 3)
• Préparez votre cheminée en prenant soin de placer les ouies vers le haut de manière qu'elles soient visibles (B / fig. 3).
• Fixez la partie supérieure de la cheminée (C / fig. 3) sur le déflecteur de fumée (A / fig. 3) avec les deux vis (F / fig. 3).
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'embêter dans le sommet de la hotte.

Déflecteur de fumée B Ouiies Cheminée téléscopique Gaine Support moteur Vis de maintien de la cheminée

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

Description des commandes

• Modèle électronique 4 vitesses

A Eclairage

Mise en route / Sélecteur de vitesse

B Arrêt

Témoins lumineux des vitesses de 1 à 4

Attention

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Nettoyage des filtres cassettes

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaiselle en position verticale.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

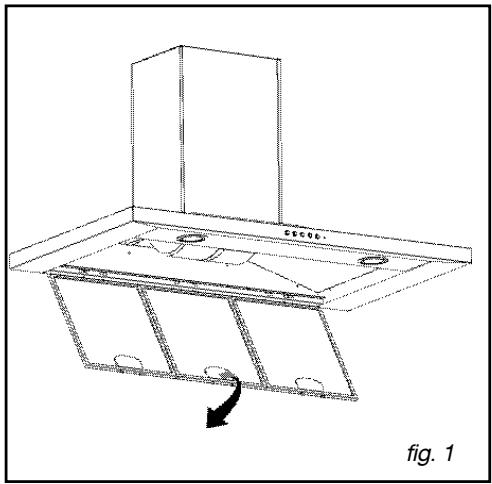

- Démontage du filtre cassette (fig. 1)

• Pivotez la poignée intégrée du filtre cassette.
• Basculez le filtre cassette vers le bas.

Changement du filtre charbon

Remplacez-le toutes les 120 heures d'utilisation environ.

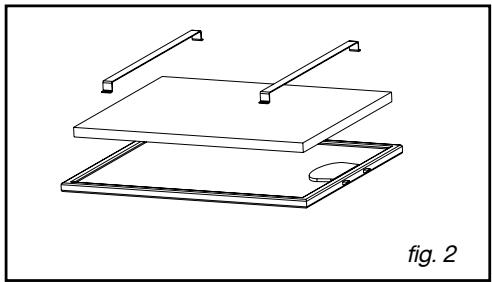

• Retirez les filtres cassettes (fig. 2).
• Placez le filtre charbon sur le filtre cassette côté intérieur de la hotte.
• Emboitez les 2 tringles de maintien de chaque côté du filtre cassette.
• Faites cette opération sur tous les filtres cassettes.

fig. 1

- Nettoyage de la surface exterieure

Pour nettoyer l'extérieur de votre hotte, utilisez de l'eau savonneuse, mais n'utilisez pas de crèmes à récurer, ni d'éponge grattoir.

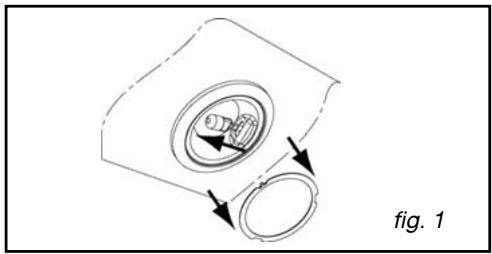

Modèle avec lampe halogène

• Retirez le hublot (fig. 1).
• Changez la lampe halogène G4-20W-12V.
• Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

Entretenir votre appareil

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs gras- ses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistan- tes, utilisez une crème non abra- sive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondam- ment et séchez. Ce nettoyage peut être effectué dans votre lave- vaisselle en position verticale (ne pasmettre en contact avec de la valisselle sale ou des couverts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili- sation.Commandez ces filtrres chez votre revendeur (sous la référen- ce indiquée sur la plaque signa- léétique située à l'intérieur de la hotte) et notez la date de chan- gement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

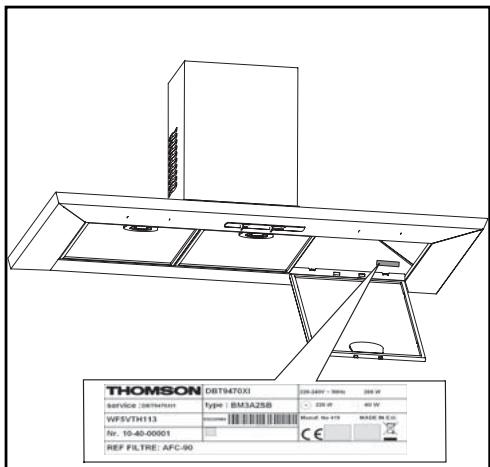

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig.1).

fig. 1

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces déta

pièces certifiées d'origine.
