CKT820XI - Plaque de cuisson THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson vitrocéramique
Marque	THOMSON
Modèle	CKT820XI
Dimensions (L x P x H)	80 x 52 x 5 cm
Poids	Environ 10 kg
Alimentation	220-240 V ~ / 400 V 2N ~ / 400 V 3~ selon configuration
Nombre de zones de cuisson	5 zones (dont une zone additionnelle)
Type de commande	Numérique à touches sensitives
Zone additionnelle	Oui, utilisable uniquement avec la zone principale
Minuteur	Indépendant et par zone de cuisson (jusqu'à 99 minutes)
Verrouillage sécurité enfants	Oui, verrouillage à l'arrêt ou en cours de cuisson
Arrêt automatique (Auto-Stop)	Oui, coupure automatique après 1 à 10 heures suivant la puissance
Affichage chaleur résiduelle	Oui, signalé par un voyant ou "H"
Récipients recommandés	Fond plat, acier inoxydable, aluminium, acier émaillé
Entretien courant	Éponge sanitaire, racloir spécial verre, vinaigre blanc, produit spécial vitrocéramique
Nettoyage vapeur	Interdit (risque d'endommagement)
Aluminium interdit	Ne pas utiliser de papier ou barquettes aluminium
Consignes de sécurité	Ne pas toucher les zones chaudes, déconnecter en cas de fêlure du verre
Encastrement	Distance minimale de 4 cm par rapport au mur, joint d'étanchéité fourni
Raccordement électrique	Par prise conforme CEI 60083 ou dispositif omnipolaire

FOIRE AUX QUESTIONS - CKT820XI THOMSON

Comment allumer la table de cuisson ?

Appuyez sur la touche de mise en marche (A). Ensuite, réglez la puissance des zones avec les touches + et -.

Comment utiliser le minuteur indépendant ?

La table doit être à l'arrêt. Appuyez longuement sur la touche minuterie jusqu'à afficher '0', puis réglez la durée (max 99 min). Pour l'arrêter, appuyez simultanément sur - et + de la minuterie.

Que faire si le voyant de chaleur résiduelle reste allumé ?

C'est normal. Le voyant 'H' indique que la zone est encore chaude. Ne touchez pas la zone tant que le voyant est allumé.

Comment verrouiller les commandes pour la sécurité enfants ?

Maintenez la touche de verrouillage enfoncée jusqu'à ce que la LED s'allume et qu'un bip retentisse. Pour déverrouiller, refaites la même opération jusqu'à extinction de la LED et double bip.

La table s'est arrêtée et affiche 'AS', que faire ?

C'est l'arrêt automatique de sécurité. Appuyez sur n'importe quelle touche pour arrêter le bip. La zone s'est éteinte après une durée maximale de fonctionnement.

Puis-je utiliser une casserole en aluminium ?

Oui, à condition que le fond soit lisse et épais. Évitez les récipients en aluminium fin ou les barquettes qui pourraient fondre.

Comment nettoyer les salissures brûlées ?

Utilisez un racloir spécial verre pour dégrossir, puis une éponge sanitaire. Pour les traces de calcaire, appliquez du vinaigre blanc chaud.

Que faire en cas de fêlure du verre ?

Déconnectez immédiatement l'appareil en coupant le disjoncteur. Ne plus utiliser la table avant remplacement du verre par un professionnel.

Puis installer la table au-dessus d'un four ?

Oui, en position haute avec une distance minimum de 10 mm entre la table et le four. Veillez à respecter les distances de sécurité.

Comment économiser de l'énergie avec cette plaque ?

Utilisez un couvercle, éteignez la zone de cuisson avant la fin de la cuisson pour utiliser la chaleur résiduelle, et adaptez le diamètre du récipient à la zone.

MODE D'EMPLOI CKT820XI THOMSON

Vous venez d'acquérir une table THOMSON et nous vous en remercions. Forts de toute l'expérience que nous avons accumulée au fil des années, nous avons conçu cet appareil pour vous faciliter la vie en vous apportant performances, simplicité d'utilisation et qualité. Vous trouverez également dans la gamme des produits THOMSON un choix de fours, de fours à micro-ondes, de hottes aspirantes, de lave-vaisselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouvelle table de cuisson THOMSON.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Thomson

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important. Avant d'installer et d'utiliser votre appareil, veuillez lire attentivement ce guide d'installation et d'utilisation qui vous permettra de vous familiariser très rapidement avec son fonctionnement.

• Consignes de sécurité
• Respect de l'environnement 4 Description de votre appareil 5

Installation de votre appareil

• Choix de l'emplacement
• Encastrement 6
• Branchement 7

Utilisation de votre appareil

Description de votre dessus de cuisson 8 - Récipients pour la vitrocéramique 9 - Description des commandes 10 - Mise en marche de la table de cuisson 10 - Réglage de la puissance 10 - Arrêt de la table de cuisson 10 - Zone additionnelle 10 - Minuteur indépendant 10 - Réglage des minuteries 10 - Utilisation et sécurité enfants 11 - Sécurités en fonctionnement de la table de cuisson 11

Entretien courant de votre appareil

• Préserver votre appareil
• Entretenir votre appareil

4 / Messages particuliers, incidents

À la mise en service 13. À la mise en marche 13. En cours d'utilisation 13.

Consignes de sécurité

Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.

Ces tables de cuisson sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Elles ne contiennent aucun composant à base d'amiante.

Chaleur résiduelle

Aussi longtemps qu'une zone de cuisson en marche est brûlante, un voyant lumineux ou "H" (selon les modèles) correspondant à cette zone est allumé dans l'indicateur.

Quand une zone de cuisson est en position arrêt, si sa température est élevée, cet affichage reste allumé.

Après une coupure de courant prolongée, un autre affichage lumineux peut apparaître ; il s'éteindra après un appui sur une touche quelconque. Néanmoins, la température des zones de cuisson radiant peut rester élevée.

Attention

Ne pas toucher ces zones, risque de brûlure.

Sécurité infantile

Votre table possède une sécurité enfant qui verrouille son utilisation à l'arrêt ou en cours de cuisson (voir chapitre : utilisation de la sécurité enfant).

Ne pas oublier de déverrouiller avant réutilisation.

Danger électrique

Assurez-vous que le câble d'alimentation d'un appareil électrique branché à proximité de la table n'est pas en contact avec les zones de cuisson.

Si une fêlure dans la surface du verre apparaît, déconnectez immédiatement votre appareil pour éviter un risque d'électrocution.

Pour cela, enlevez les fusibles ou actionnez

le disjoncteur.

Ne plus utiliser votre table avant le changement du dessus en verre.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions.

lisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Description de votre appareil

A. Verre vitrocéramique B. Cordon d'alimentation

Choix de l'emplacement

Votre appareil doit être placé de manière à ce que la fiche de prise de courant soit accessible.

La distance entre le bord de votre appareil et le mur (ou cloison) latéral ou arrière doit être au minimum de 4 cm (zone A).

La table peut être encastrée directement dans le plan de travail au-dessus du four en position haute (distance minimum 10 mm).

Encastrement

Se conformer au croquis ci-dessus.

Un joint garantit l'étanchéité avec le plan de travail.

• Ce joint est collé sous votre table. Insérez directement la table dans la découpe.
• Ce joint est fourni dans la pochette, collez celui-ci sous la table.

Branchement

Ces tables doivent être branchées sur le réseau par l'intermédiaire d'une prise de courant conforme à la publication CEI 60083 ou d'un dispositif à coupure omnipolaire conforme aux règles d'installation en vigueur.

À la mise sous tension de votre table, ou après une coupure de courant prolongée, un codage lumineux apparaît sur le clavier de commande. Attendez 30 secondes environ que ces informations disparaissent pour utiliser votre table (Cet affichage est normal et il est réservé, le cas échéant, à votre service après-vente. En aucun cas l'utilisateur de la table ne doit en tenir compte).

Attention

Si le câble est endommagé, il doit

être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

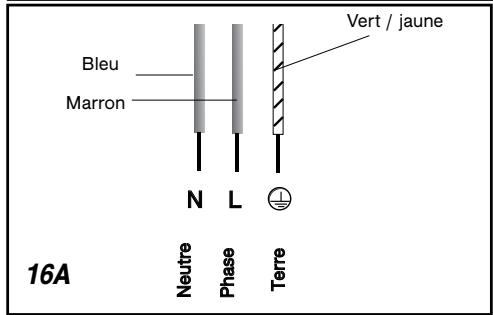

- Branchement 220-240V ~

- Branchement 400V 2N ~ - 16A

Séparez les deux fils de phase L1 et L2 avant le branchement.

Lors d'un branchement 400 V 2N triphasé, en cas de dysfonctionnement de votre table, vérifiez que le fil neutre est bien connecté.

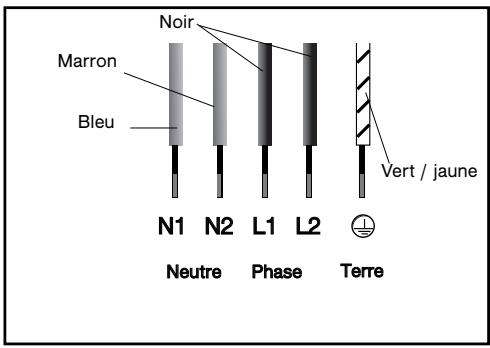

- Branchement 2x230V 2L+2N ~ - 16A

Séparez les fils avant branchement.

- Branchement 400 V 3~ - 16 A

Description de votre dessus

CKT620

CKT820

Les récipients

Ils doivent être conçus pour la cuisine électrique.

Leur fond doit être plat.

Utilisez de préférence des récipients en :

- Acier inoxydable avec fond trémétal épais ou "sandwich". - Aluminium avec fond lisse épais. - Acier émaillé.

Utilisation

Un réglage supérieur est nécessaire en cas : - de quantités importantes ; - de cuissons avec un récipient non couvert ; - d'emploi d'une casserole en verre ou en céramique. Un réglage inférieur est nécessaire en cas : - de cuisson d'aliments ayant tendance à brûler facilement (commencer avec un réglage plus faible, le réglage pouvant être augmenté si nécessaire) ; - de débordement (retirez le couvercle ou enlevez la casserole, puis baissez le réglage).

Économie d'énergie

Pour finir la cuisson, mettez sur la position 0 en laissant le récipient en place pour utiliser la chaleur accumulée. Vous ferez ainsi des économies d'énergie.

Utilisez un couvercle le plus souvent possible pour réduire les pertes de chaleur par évaporation.

Régulation automatique des foyers

Les foyers se régulent automatiquement, ils s'allument et s'éteignent pour maintenir Ainsi, la température reste homogène et adaptée à la cuisson de vos aliments.

La fréquence de régulation varie selon la puissance sélectionnée.

Conseil : utiliser un

Utiliser un récipient de taille adaptée. Le diamètre du fond du récipient doit être égal ou supérieur à la zone de cuisson.

Ne pas laisser un récipient vid

Ne pas laisser un récipient contenant de l'huile ou de la graisse chaude sans surveillanc

Description des commandes

A. Touche de marche/arrêt de la table. B. Touches de puissance - et + par zone de cuisson. C. Touches de minuterie des zones de cuisson.

Mise en marche de la table

• Appuyez sur la touche de mise en marche de la table.

Réglage de la puissance

• Appuyez sur les touches - ou + de la zone de cuisson que vous souhaitez utiliser pour régler la puissance. Procédez de la même manière pour les autres zones de cuisson.

Arrêt de la table

Pour arrêter un foyer, appuyez plusieurs secondes simultanément sur les touches "+" et "-" ou sur la touche "-" jusqu'à 0.

Pour stopper tous les foyers de la table, utilisez la touche ①.

Zone additionnelle

La zone de cuisson additionnelle est utilisable uniquement quand la zone de chauffe principale est en marche.

Pour la mise en marche :

- Mettre une puissance. - Appuyez sur la touche, un bip confirme toute manœuvre, alternativement la puissance et un "E" s'affichent, ajustez la puissance si nécessaire.

Pour la supprimer :

• Appuyez sur la touche, un bip confirme votre manœuvre.

Minuteur indépendant

1 - Table à l'arrêt uniquement. 2 - Appuyez longuement jusqu'à afficher "0".

3 - Régler la durée jusqu'à 99 minutes. Pour arrêter le minuteur, appuyez simultanément sur "-" et "+" de la minuterie.

Conseil

Vous ne pouvez pas vous servir du minuteur indépendant si les zones de cuisson sont en marche.

Réglage des minuteurs

Une minuterie par zone de cuisson est disponible pour régler un temps de cuisson.

Par appuis successifs sur la touche, vous sélectionnez la zone de cuisson en fonctionnement à laquelle vous pouvez affecter la minuterie.

Pour les modèles CKT620*, une LED s'affiche en surbrillance.

Pour le modèle CKT820, l'affichage de puissance et un point clignotent.

Pour utiliser la minuterie :

1 - Mettez la zone de cuisson en fonctionnement. 2 - Réglez la puissance. 3 - Positionnez l'affichage de minuterie sur cette zone de cuisson. 4 - Réglez la durée par appui sur "+" ou "-". En fin de cuisson, la zone s'éteint, la minuterie indique 0 et un bip vous prévient.

5 - Appuyez sur la touche "+" ou "-" de la minuterie pour arrêter ce bip.

Pour modifier les réglages de minuterie :

modifier. 2 - Appuyez sur les touches "+" ou "-" de la minuterie.

arrêter. 2 - Appuyez plusieurs secondes simultanément sur les touches "+" et "-" de la minuterie ou sur la touche "-" de la minuterie jusqu'à 0.

Pour mettre une autre minuterie

Positionnez l'affichage tournant sur une autre zone. L'affichage se met en surbrillance, réglez la durée.

Attention

Lorsque plusieurs minuteries sont en cours de fonctionnement, la LED en surbrillance ou le point clignotant dans l'afficheur de puissance indique la zone où la minuterie peut être modifiée ou supprimée.

Utilisation “Sécurité enfants

Votre table de cuisson possède une sécurité enfants qui verrouille les commandes à l'arrêt (pour le nettoyage par exemple) ou en cours de cuisson (pour préserver vos réglages).

Pour des raisons de sécurité, seule la touche "arrêt" reste active et permet la coupure d'une zone de chauffe, même verrouillée.

Comment verrouiller ?

Maintenez appuyée la touche de verrouillage jusqu'à ce que la LED s'allume et qu'un bip confirme votre manœuvre.

Table verrouillée en fonctionnement

L'affichage des zones de cuisson en fonctionnement indique en alternance la puissance et le symbole de verrouillage.

Quand vous appuyez sur les touches de puissance ou de minuterie des zones en fonctionnement, la led de verrou s'allume, elle s'étein

dra au bout de quelques secondes.

Seule la touche "arrêt" est toujours active.

Sur les zones de cuisson qui ne fonctionnent pas, le symbole et la LED s'allument quand vous appuyez sur les touches "marche/arrêt". Cet affichage s'éteindra au bout de quelques secondes.

La table est verrouillée à l'arrêt

La led de la touche de verrouillage est éteinte. Une impulsion courte sur cette touche allume la led.

La led s'allume quand vous appuyez sur la touche marche/arrêt de n'importe quelle zone.

Comment déverrouiller ?

Appuyez sur la touche de verrouillage jusqu'à l'extinction de la LED et d'un double bip confirmant votre manœuvre.

Conseil

Pensez à déverrouiller votre table

avant réutilisation (voir chapitre "Utilisation et sécurité enfants").

Auto-stop system

Si vous oubliez d'éteindre une préparation, votre table de cuisson est équipée d'une fonction de sécurité "Auto-Stop system" qui coupe automatiquement la zone de cuisson oubliée après un temps prédéfini (compris entre 1 et 10 heures suivant la puissance utilisée).

En cas de déclenchement de cette sécurité, la coupure de la zone de cuisson est signalée par l'affichage "AS" ou "A" dans la zone de commande et un "bip" sonore est émis pendant 2 minutes environ. Il vous suffit d'appuyer sur une touche quelconque des commandes pour l'arrêter.

Un double bip sonore confirmera votre manœuvre.

L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparé.

Préserver votre appareil

Évitez les chocs avec les récipients :

La surface en verre vitrocéramique est très résistante, mais n'est toutefois pas incassable.

Ne posez pas de couvercle chaud à plat sur votre table de cuisson. Un effet 'ventouse' risquerait d'endommager le dessus vitrocéramique.

Évitez les frottements de récipients qui peuvent, à la longue, générer une dégradation du décor su

Évitez de poser des récipients sur votre cadre ou enjoliveur (suivant modèle).

Évitez les récipients à fonds rugueux ou bosselés : ils peuvent retenir et transporter des matières qui provoqueront des taches ou des rayures sur votre table.

Ces défauts qui n'entraînent pas un non-fonctionnement ou une inaptitude à l'utilisation n'entrent pas dans le cadre de la garantie.

Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d'entretien ou produits inflammables.

Ne réchauffez pas une boîte de conserve fermée, elle risque d'éclater.

Cette précaution est valable bien sûr pour tous les modes de cuisson.

Pour la cuisson, n'utilisez jamais de feuille de papier d'aluminium. Ne déposez jamais de produits emballés avec de l'aluminium, ou en barquette d'aluminium, sur votre table de cuisson.

L'aluminium fondrait et endommagerait définitivement votre appareil de cuisson.

La table de cuisson ne doit pas servir à entreposer quoi que ce soit (allumage intempestif, rayure, ...).

Un nettoyeur vapeur ne doit pas être utilisé. Le jet de vapeur peut endommager votre table.

Entretenir votre appareil

TYPES DE SALISSURES	UTILISEZ	COMMENT PROCEDER ?
Légères.	Eponges sanitaires.	Bien détrempier la zone à nettoyer avec de l'eau chaude, puis essuyez.
Accumulation de salissu-res recuites.Débordements sucrés,plastiques fondus.	Eponges sanitaires.Racloir spécialverre.	Bien détrempier la zone à nettoyer avec de l'eau chaude, utilisez un racloir spécialverre pour dégrossir, finir avec le côté gratoir d'une éponge sanitaire, puis essuyez.
Aureoles et traces de calcaire.	Vinaigre d'alcool blanc.	Appliquez du vinaigre d'alcool blancchaud sur la salissure, faiser agir,essuyez avec un chiffon doux.
Colorations métalliquesbrillantes.Entretien hebdomadaire.	Produit spécialverre vitrocérami-que.	Appliquez sur la surface un produit specialverre vitrocéramique, de préférencemportant du silicone (effet protecteur).
éponce sanitizeréspéciale vaisse délicate		poudre éponce abrasive

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT-IL FAIRE :
Un affchage lumineux apparait.	Fonctionnement normal.	Rien.
Votrue installation disjoncte.	Le branchement de votre table est défectueux.	Vérifiez sa conformité.Voir chapitre branchement.
Un seul côte fonctionne.

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT -IL FAIRE :
La table ne fonctionne pas et les afficheurs lumineux sur le clavier restent éteints.	L'appareil n'est pas alimenté. L'alimentation ou le raccorde-ment est défectueux.	Inspectez les fusibles et le disjoncteur électrique.
La table ne fonctionne pas, l'information s'affiche.	La table est verrouillée	Voir chapitre utilisation sécurité enfant

• En cours d'utilisation

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT -IL FAIRE :
La table s'est arrêtée de fonctionner et elle émet un “BIP” toutes les 10 secondes environ et un — ou F7 s'affichent.	Il y a eu un débordement ou un objet encombre le clavier de commande.	Nettoyez ou enlevez l'objet et relancez la cuisson.
Une série de petits — ou F7 s'affiche.	Les circuits électroniques se sont échauffés.	Voir chapitre encastrement.

VITROCERAMIQUE

		FRIRE PORTER à ÉBULLITION	CUIRE/DORER REPRISE D'ÉBULLITION EBULLITION PETITS BOULLONS	CUIRE/MIJOTER	TENIR AU CHAUD
		9 8	7 6	5 4 3	2 1
SOUPES	BOULLONS			●
	POTAGES ÉPAIS
POISSONS	COURT-BOULLON		●
	SURGELÉS			●
SAUCE	ÉPAISSE À BASE DE FARINE AU BEURRE AVEC ΚEUFSS (BÉARNAISE, HOLLANDAISE) SAUCES PREPARÉES
		9 8	7 6	5 4 3	2 1
LÉGUMES	ENDIVES, ÉPINARDS			●
	LÉGUMES SECS			●
	POMMES DE TERRE À L'EAU			●
	POMMES DE TERRE RISSOLÉES			●
	POMMES DE TERRE SAUTÉES			●
	DéCONGÉLATION DE LÉGUMES			●
VIANDE	VIANDES PEU ÉPAISSES	●
	STEAKS POELÉS		●
	GRILLADE (GRIL FONTE)	●
FRITURE	FRITES SURGELÉES	●
	FRITES FRAIÇHES	●
		9 8	7 6	5 4 3	2 1
VARIANTES	AUTO-CUUSEUR (Dès LE CHUCHOTEMENT)			●
	COMPOTES
	CRÈPES		●
	CRÈME ANGLAISE				●
	CHOCOLAT FONDU
	CONFITURES		●
	LAIT			●
	CEUFS SUR LE PLAT		●
	PÂTES			●
	PETITS POTS DE BÉBÉ (BAIN MARIE)				●
	RAGOûTS			●
	RIZ CRÉOLE			●
	RIZ AU LAIT

FagorBrandt SAS, locataire-gérant - SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.
