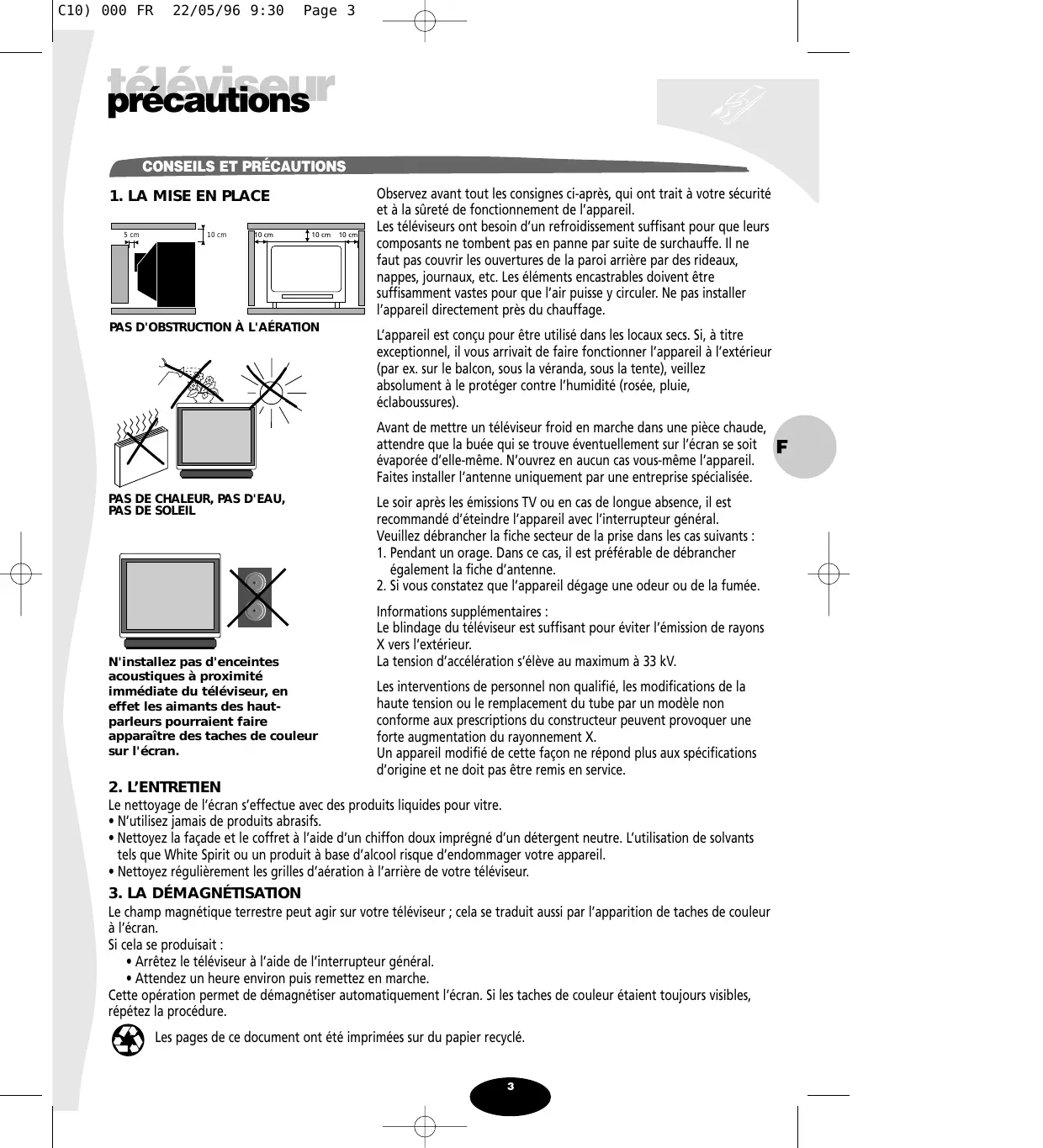

C10) 000 FR 22/05/96 9:30 Page 3 téléviseur précautions

PAS D'OBSTRUCTION À L'AÉRATION

10 cm Observez avant tout les consignes ci-après, qui ont trait à votre sécurité et à la sûreté de fonctionnement de l’appareil. Les téléviseurs ont besoin d’un refroidissement suffisant pour que leurs composants ne tombent pas en panne par suite de surchauffe. Il ne faut pas couvrir les ouvertures de la paroi arrière par des rideaux, nappes, journaux, etc. Les éléments encastrables doivent être suffisamment vastes pour que l’air puisse y circuler. Ne pas installer l’appareil directement près du chauffage. L’appareil est conçu pour être utilisé dans les locaux secs. Si, à titre exceptionnel, il vous arrivait de faire fonctionner l’appareil à l’extérieur (par ex. sur le balcon, sous la véranda, sous la tente), veillez absolument à le protéger contre l’humidité (rosée, pluie, éclaboussures). Avant de mettre un téléviseur froid en marche dans une pièce chaude, attendre que la buée qui se trouve éventuellement sur l’écran se soit évaporée d’elle-même. N’ouvrez en aucun cas vous-même l’appareil. Faites installer l’antenne uniquement par une entreprise spécialisée. PAS DE CHALEUR, PAS D'EAU,

N'installez pas d'enceintes acoustiques à proximité immédiate du téléviseur, en effet les aimants des hautparleurs pourraient faire apparaître des taches de couleur sur l'écran. Le soir après les émissions TV ou en cas de longue absence, il est recommandé d’éteindre l’appareil avec l’interrupteur général. Veuillez débrancher la fiche secteur de la prise dans les cas suivants :

1. Pendant un orage. Dans ce cas, il est préférable de débrancher

également la fiche d’antenne.

2. Si vous constatez que l’appareil dégage une odeur ou de la fumée.

Informations supplémentaires : Le blindage du téléviseur est suffisant pour éviter l’émission de rayons X vers l’extérieur. La tension d’accélération s’élève au maximum à 33 kV. Les interventions de personnel non qualifié, les modifications de la haute tension ou le remplacement du tube par un modèle non conforme aux prescriptions du constructeur peuvent provoquer une forte augmentation du rayonnement X. Un appareil modifié de cette façon ne répond plus aux spécifications d’origine et ne doit pas être remis en service.

Le nettoyage de l’écran s’effectue avec des produits liquides pour vitre.

• N’utilisez jamais de produits abrasifs.
• Nettoyez la façade et le coffret à l’aide d’un chiffon doux imprégné d’un détergent neutre. L’utilisation de solvants tels que White Spirit ou un produit à base d’alcool risque d’endommager votre appareil.
• Nettoyez régulièrement les grilles d’aération à l’arrière de votre téléviseur.

3. LA DÉMAGNÉTISATION

Le champ magnétique terrestre peut agir sur votre téléviseur ; cela se traduit aussi par l’apparition de taches de couleur à l’écran. Si cela se produisait :

• Arrêtez le téléviseur à l’aide de l’interrupteur général.
• Attendez un heure environ puis remettez en marche. Cette opération permet de démagnétiser automatiquement l’écran. Si les taches de couleur étaient toujours visibles, répétez la procédure. Les pages de ce document ont été imprimées sur du papier recyclé.

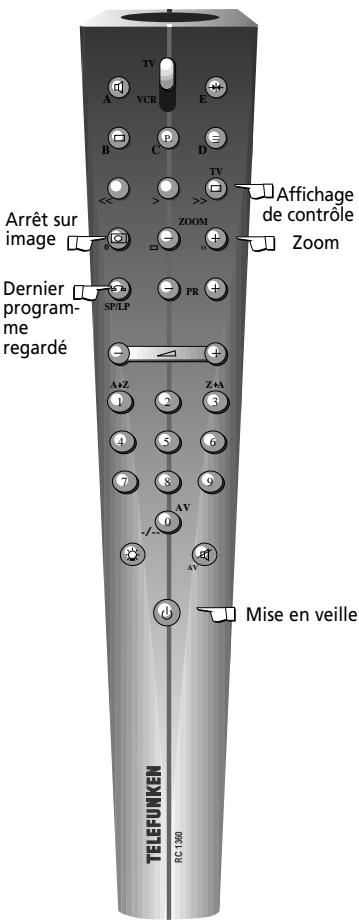

télécommande télécommande fonctions principe d’utilisation PROGRAMME Installation - Préférence Répertoire - Réveil - Verrouillage Programme - AV1 - AV2 - AV3.

La première pression sur une touche rouge, verte ou jaune fait apparaître en haut de l’écran la ligne sommaire des menus, et en bas de l’écran le menu de la fonction sélectionnée. Déplacement horizontal dans les menus. Choisissez sur la ligne sommaire la fonction désirée si elle n’est pas déjà sélectionnée. - La fonction sélectionnée apparaît de la même couleur que la touche activée (rouge, vert, jaune). Nouvelle(s) pression(s) sur la touche de couleur pour descendre dans les menus et sélectionner une autre ligne. - La ligne sélectionnée dans les menus apparaît en caractères doublés en hauteur et dans la même couleur. Effectuez les réglages.

LES VALEURS PERSONNELLES

et pour remonter dans les menus.

Les modifications sont mémorisées en sortant des menus, sauf dans le menu PROGRAMME.

ou apparaître certaines informations d’un programme, le type d’émission : MONO, STÉRÉO ou DUAL, le numéro et le nom du programme, l’heure.

5/6 PROGRAMMATION AUTOMATIQUE 7/9 Mise en service - Recherche automatique des chaînes Gestion des chaînes - Changer de région

VOLUME SONORE - Déplacement horizontal dans les menus - Réglage -/+ des autres fonctions. A Z Z A

Les touches numériques de 1 à 0 permettent de : - Sélectionner les programmes (de 1 à 99) - De composer les numéros de canaux - La touche 0 sert à appeler les programmes audiovisuels 1, 2 et 3.

Pour télécommander votre téléviseur, le commutateur TV-VCR de votre télécommande doit être en position TV. INSTALLATION Limitation du volume sonore - Langue du menu Affichage du numéro de programme Référence horaire - Préférence 9/10

Pro Logic - Son haut-parleur - Balance Son casque - Son AV 15/20 UTILISATION QUOTIDIENNE 21/22 Mise en marche/Sélection des programmes - Répertoire LES PLUS Réveil - Sécurité enfant - Verrouillage 23/26 RACCORDEMENTS Liaisons magnétoscope - Appel des programmes audiovisuels 27/31

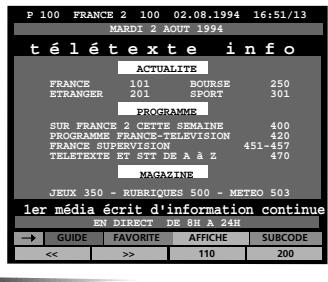

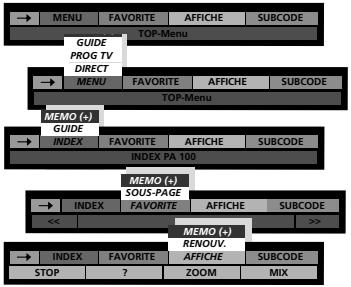

32/34 Appel du télétexte - Choix des options - Alarme Comment faire votre choix - Sous-titres - Dernières nouvelles PROGRAMMATION MANUELLE 35/36 Norme - Décodeur - Canal terrestre/câble - Chaîne Réglage fin - Nom de station - Mémoriser - Effacer Accéder à l’organisation. LES PILES : pour l’installation des piles, voir page 31.

22/05/96 9:28 Page 5 téléviseur raccordements et commandes Pour plus de détails se reporter à la page 27.

Raccordez à une prise de courant 220-240 V ~ 50 Hz Témoin de mise sous tension : Vert : marche Rouge : veille Interrupteur général

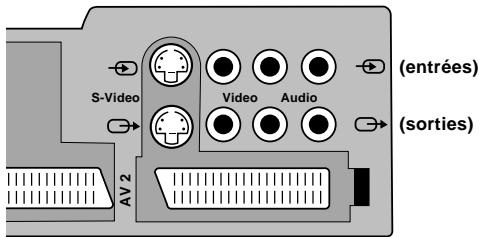

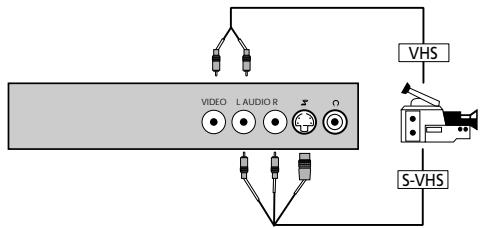

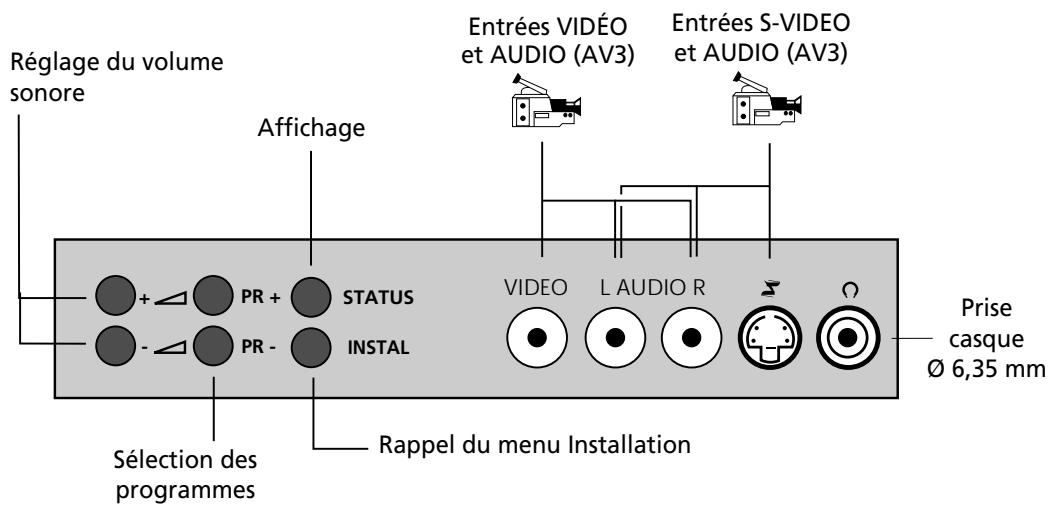

Entrées VIDÉO et AUDIO (AV3) Réglage du volume sonore Entrées S-VIDEO et AUDIO (AV3) Affichage

PR - INSTAL Sélection des programmes VIDEO

22/05/96 9:28 Page 6 téléviseur raccordements et commandes À L'ARRIÈRE Disposition idéale Raccordez respectivement les bornes rouges et noires des enceintes livrées sur les bornes rouges et noires du téléviseur. Enceintes latérales Zone d'écoute Enceintes surround

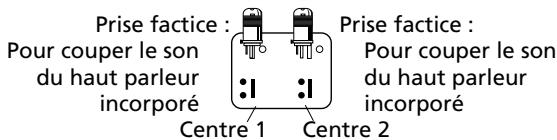

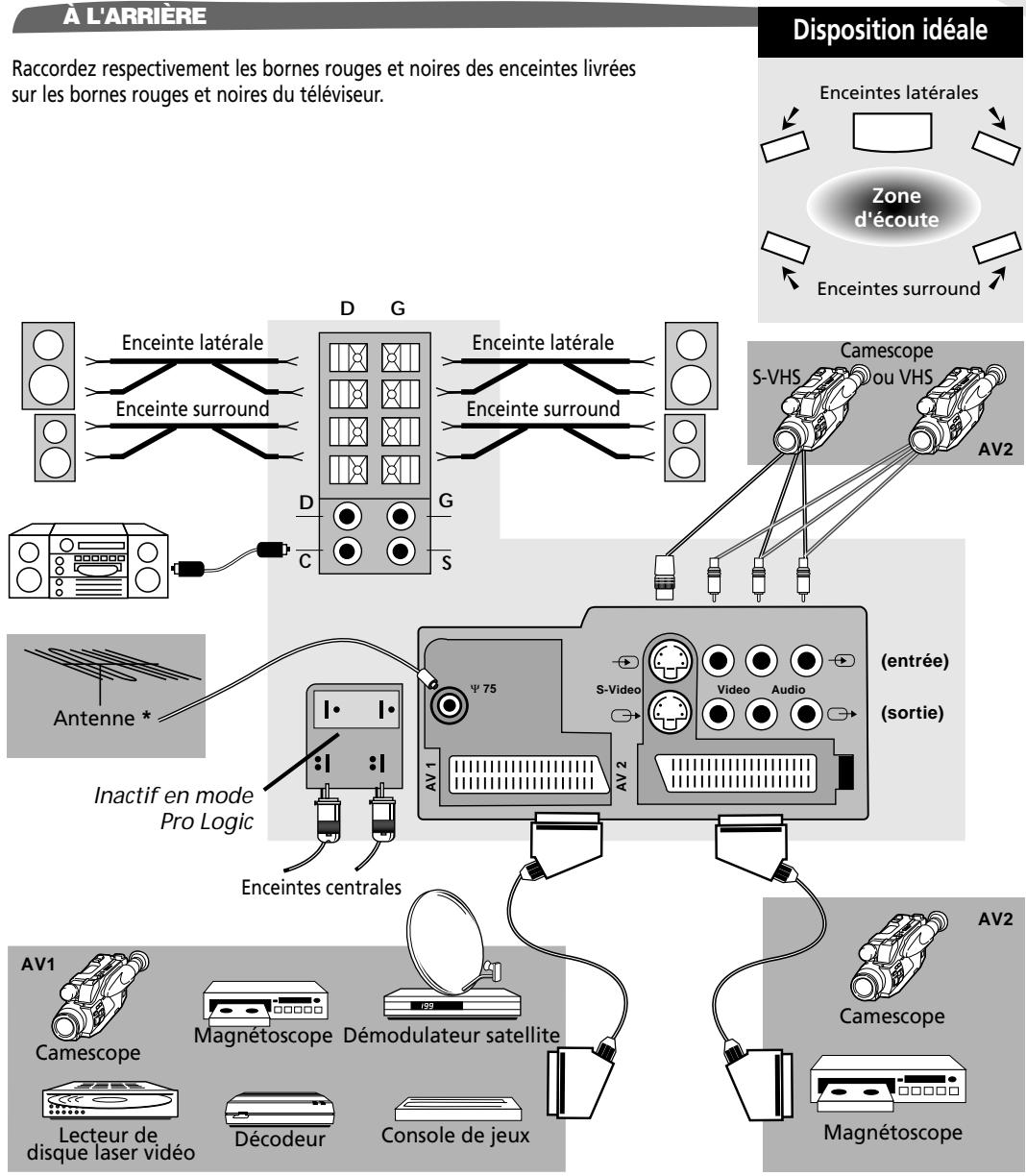

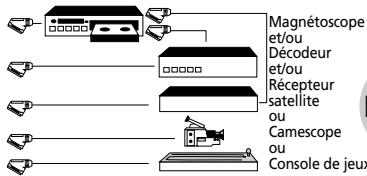

Enceinte latérale Enceinte latérale S-VHS Enceinte surround Camescope ou VHS Enceinte surround AV2

(entrée) Ψ 75 S-Video Video Audio (sortie) Inactif en mode Pro Logic AV 2 AV 1 Antenne * Enceintes centrales AV2 AV1 Camescope Camescope Magnétoscope Démodulateur satellite Lecteur de disque laser vidéo Décodeur Magnétoscope Console de jeux

• Depuis 1989, les prises antenne des téléviseurs ont un diamètre de 9,52 mm au lieu de 9 mm auparavant. En conséquence, en raccordant votre téléviseur, nous vous conseillons de bien vérifier que la prise du câble d'antenne est bien adaptée, si nécessaire utiliser l'adaptateur joint ou bien remplacer la prise par un diamètre de 9,52 mm. Sinon, en plus de la mauvaise tenue mécanique, vous risquez d'avoir des images perturbées par des crachements ou des moirages. Pour les mêmes raisons, nous vous conseillons d'utiliser un câble d'antenne ayant une double isolation.

C11) 1 16/9 FR 22/05/96 9:32 Page 7 téléviseur programmation automatique Cet appareil est équipé d'un système de recherche automatique des stations qui permet :

• la recherche et la mise en mémoire de toutes les chaînes reçues dans votre région
• la recherche automatique du nom de la chaîne
• l'attribution automatique d'un numéro de programme. WELCOME BIENVENUE WILLKOMMEN BIENVENIDO BENVENUTO VÄLKOMMEN WELKOM BIENVENUE Mettez le téléviseur en marche par l’interrupteur général. Le menu de BIENVENUE apparaît. S’il n’apparaît pas, Appuyez sur la touche INSTAL du clavier du téléviseur. INSTAL ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO SVENSKA NEDERLANDS Press Appuyer Drücken Pulse Premere Tryck Druk op key number sur la touche Sie die Taste tecla numero il tasto knapp nummer knop nummer [1] [2] [3] [4] [5] [6] [7] CHOISISSEZ VOTRE PAYS : Brève pression sur la touche de la télécommande correspondant au numéro de la langue désirée pour les menus. Une liste de pays apparaît (sur deux pages). Pour aller à la page suivante ou précédente, appuyez sur Brève pression sur la touche de la télécommande correspondant au pays dans lequel vous vous trouvez, par exemple pour la France ROYAUME UNIS : FRANCE :

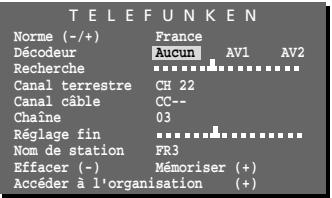

[2] [3] ITALIE : [4] ESPAGNE : [5] PORTUGAL : [6] SUISSE : [7] AUTRICHE : [8] Page suivante : [9] PAYS BAS: [1] BELGIQUE :

[1] ALLEMAGNE : [2] LUXEMBOURG : [3] SUÈDE : [4] DANEMARK : [5] FINLANDE : [6] NORVÈGE : [7] AUTRES : [8] Page Précédente : [9] Le menu qui apparaît alors permet : A Z

• de lancer la recherche automatique
• de rechercher de nouvelles chaînes
• d’accéder à l’organisation des chaînes.

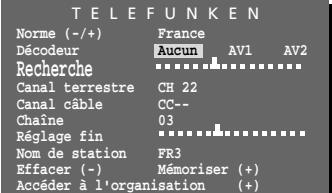

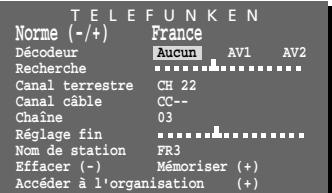

INSTALLATION TERRESTRE Assurez vous que le câble d'antenne et le décodeur (s'il existe) sont connectés à votre téléviseur. A Z [ 1 ] lancer la recherche automatique

[ 2 ] rechercher de nouvelles chaînes [ 3 ] accès à l'organisation des chaînes À tout moment, vous pouvez quitter les menus en appuyant sur la touche

PROGRAMMATION AUTOMATIQUE Pour vous aider, suivez les instructions contenues dans le bas du menu (fond gris). Pour la 1ère fois ou en cas de changement de région lancez la recherche automatique des chaînes en appuyant sur la touche A Z

La recherche et la mise en mémoire des chaînes s’effectuent en fonction du pays choisi. Les stations mémorisées au préalable sont effacées. Recherche des chaînes en cours L’autoprogrammation est terminée quand le curseur est à l’extrême droite. Pour interrompre la recherche, brève pression sur la touche , le menu de gestion des chaînes vous est alors proposé. 5 chaînes trouvées

C11) 1 16/9 FR 22/05/96 9:32 Page 8 téléviseur programmation automatique Ce menu permet de :

• changer un numéro de programme
• changer le nom de la chaîne

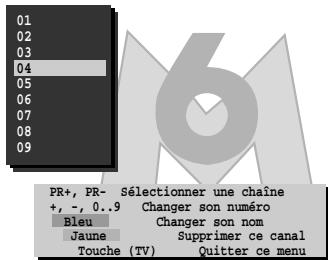

• supprimer un programme. Gestion des chaînes Gestion des chaînes Lorsque la recherche est terminée, le menu Gestion des chaînes apparaît : Zappez pour vérifier que les stations trouvées sont correctement numérotées et nommées
• SI OUI ➡ brève pression Le menu disparaît pour laisser place à l'image du programme sélectionné.

PR+, PR- Sélectionner une chaîne +, -, 0..9 Changer son numéro Bleu Changer son nom Jaune Supprimer ce canal Touche (TV) Quitter ce menu

• SI NON ➡ modifiez selon le cas - Le numéro de programme Sélectionnez le programme à modifier.

Amenez le curseur sur le nouveau numéro de programme.

Vous pouvez également utiliser les touches numérotées de 0 à 9. Confirmez la modification (touche verte). Placer Pr 04 en Pr -6 +, -, 0..9 Entrer un autre numéro Vert Confirmer l'action Rouge Annuler l'action

- Le nom de la chaîne Brève pression (touche bleue). Une liste de noms de chaînes apparaît par pays : France Belgique Deutschland Luxembourg Italia Sverige España Danmark Portugal Finland Schweiz Norge Österreich United Kingdom Nederlands Gestion des chaînes

Sélectionnez le pays vous concernant. Confirmez votre choix (touche verte).

sélectionnez la ligne "- - - - - -" Passez au caractère suivant et renouvelez l'opération jusqu'au dernier caractère. Confirmez votre choix (touche verte). Le nouveau nom est mémorisé, la liste affichée disparaît Feuilleter la liste Choisir un nom Confirmer ce nom Annuler l'action JIMMY SPORT

Si le nom ne figure pas sur la liste affichée, Vous disposez de 6 caractères pour composer le nom de la chaîne. Pour composer le nom de la station, Brève pression (touche verte), le 1er caractère clignote. Sélectionnez le 1er caractère du nouveau nom.

PR+, PR- Sélectionner une chaîne +, -, 0..9 Changer son numéro Bleu Changer son nom Jaune Supprimer ce canal Touche (TV) Quitter ce menu Si le nom figure sur la liste affichée, sélectionnez le nom choisi. LCI TMC RTL 9 RTL CINEMA CINEFI PLANET PARIS 1 +, PR+, PRVert Rouge

Feuilleter la liste Choisir un nom Créer un nom de chaîne Annuler l'action A- R- - - - - - Positionner le curseur Choisir un caractère Confirmer ce nom Annuler l'action

PR+, PR- Sélectionner une chaîne +, -, 0..9 Changer son numéro Bleu Changer son nom Jaune Supprimer ce canal Touche (TV) Quitter ce menu

C11) 1 16/9 FR 22/05/96 9:32 Page 9 téléviseur programmation automatique Effacer un canal Sélectionnez le programme à supprimer.

Appuyez sur la touche jaune.

Confirmez votre choix (touche verte). Le programme est effacé ; le programme suivant est sélectionné.

Effacer PR 09 CANAL + Vert Confirmer l'effacement Rouge Annuler l'effacement Vous pouvez annuler toute action non confirmée (changement de numéro de programme ou de nom de chaîne, effacement d’un programme) en appuyant sur la touche rouge A . Allumez le téléviseur en appuyant sur une touche de 1 à 9. Nouvelles chaînes Pour rechercher uniquement les nouvelles chaînes Appuyez sur la touche INSTAL du téléviseur. INSTAL Choisissez le pays puis appuyez sur la touche

Lorsque la recherche est terminée, le menu Gestion des chaînes apparaît. Réorganisez les programmes. Pour cela procédez comme décrit page précédente.

Pour faire disparaître le menu, appuyez sur

installation Par ce menu,vous pouvez : Par ce menu, vous pouvez :

• Limiter le volume sonore maximum,
• •Limiter le la volume maximum. Modifier languesonore des menus (anglais, français, allemand, espagnol, italien, suédois, néerlandais),
• Obtenir l'affichage permanent du numéro de programme regardé,
• Modifier la langue des menus (allemand, espagnol, français, anglais, italien, suédois).
• Mémoriser le numéro de programme horaire.
• Obtenir l'affichage du numérodederéférence programme regardé. Compenserlelesnuméro perturbations dues au de champ magnétique
• • Mémoriser de programme référence horaire.terrestre. PREFERENCE INSTALLATION Appuyez sur la touche jaune puis sur la touche (-). T E L E F U N K E N

Volume maximum Langue GB F D E I Affichage chaîne Non Référence horaire PR 01 Programmation IR (-) Non Oui Réglage fin Télétexte Non Rotation image Le menu INSTALLATION apparaît. Limitation du Volume maximum Sélectionnez la ligne Volume maximum (touche jaune). INSTALLATION

Réglez le volume maximum en déplaçant le curseur. Vous ne pouvez pas mettre le volume à zéro avec cette fonction.

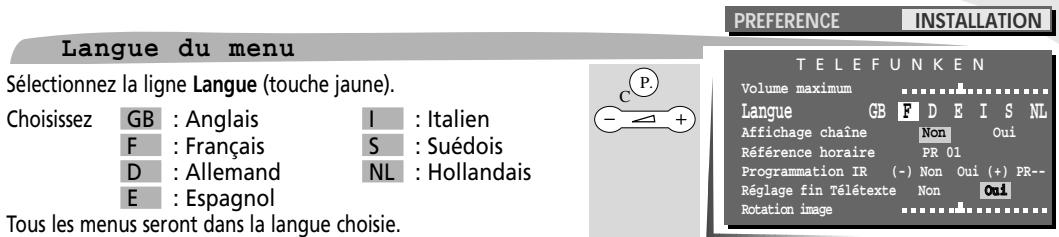

22/05/96 9:39 Page 10 téléviseur installation PREFERENCE Langue du menu Sélectionnez la ligne Langue (touche jaune). Choisissez GB : Anglais : Italien : Français : Suédois D : Allemand NL : Hollandais E : Espagnol Tous les menus seront dans la langue choisie.

Langue GB F D E I S NL Affichage chaîne Référence horaire Programmation IR (-) Réglage fin Télétexte Rotation image Non Oui PR 01 Non Oui (+) PR-Non Oui Affichage du numéro de chaîne Sélectionnez la ligne Affichage chaîne (touche jaune). Choisissez :

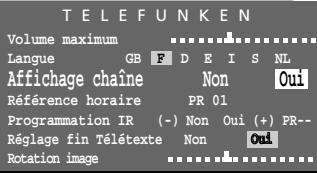

Affichage chaîne pas d'affichage permanent. affichage permanent du numéro de chaîne. Non Oui Référence horaire PR 01 Programmation IR (-) Non Oui (+) PR-Réglage fin Télétexte Non Oui Rotation image Référence horaire Sélectionnez la ligne Référence horaire (touche jaune). L’horloge interne du téléviseur doit être mise à l’heure. Celle-ci se synchronise automatiquement lorsque le téléviseur est mis en marche sur un programme qui diffuse du Télétexte (pour la France TF 1, FR 2). Sélectionnez le numéro de programme correspondant. La ligne Programmation IR n’a pas d’action sur votre téléviseur.

T E L E F U N K E N Volume maximum Langue GB F D E I S NL Affichage chaîne Non Oui Référence horaire PR 01 Programmation IR (-) Non Oui (+) PR-Réglage fin Télétexte Non Oui Rotation image Réglage fin Télétexte Ce réglage permet de réduire les erreurs d'écriture (lettres manquantes) sur les pages de télétexte des chaînes Françaises (norme L). Pour cela, Oui doit être sélectionné à la ligne Réglage fin Télétexte. Programmation IR ( ) Non Oui ( ) PR Réglage fin Télétexte Non Oui Ce réglage est inactif pour les normes B, G, D, K, K', I. Correction de champ Ce réglage compense les perturbations dues au champ magnétique terrestre. Sélectionnez la ligne Rotation image. Réglez pour que le menu affiché soit bien horizontal, s’il ne l’était pas, en utilisant la touche

T E L E F U N K E N Volume maximum Langue GB F D E I S NL Affichage chaîne Non Oui Référence horaire PR 01 Programmation IR (-) Non Oui (+) PR-Réglage fin Télétexte Non Oui

Ce menu permet de conserver en mémoire vos réglages préférés. Pressions successives pour remonter à la ligne sommaire du menu (touche jaune ou touche rose). Appuyez pour faire apparaître le menu PREFERENCE. Sélectionnez la ligne désirée par la touche jaune. PREFERENCE

Pour rappeler à tout moment vos réglages préférés, appuyez sur la touche rose. Volume Lumière Couleur Contraste Rappel des réglages préférés

Réglez par la touche. Faites disparaître le menu. INSTALLATION T E L E F U N K E N

INSTALLATION T E L E F U N K E N Volume Lumière Couleur Contraste Rappel des réglages préférés

22/05/96 9:39 Page 11 téléviseur réglage de l’image Vous pouvez à tout instant modifier les réglages de l’image. IMAGE IMAGE Appuyez sur la touche verte.

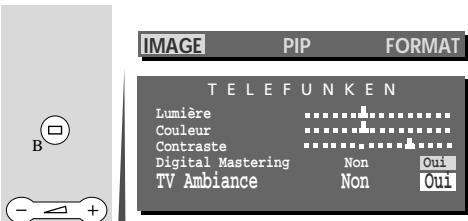

FORMAT T E L E F U N K E N Lumière Couleur Contraste Digital Mastering Non TV Ambiance Non Le menu IMAGE apparaît : IMAGE est sélectionné. Si ce n’est pas le cas, sélectionnez la ligne Sommaire par la touche verte B et Image par la touche Sélectionnez la ligne Lumière (touche verte). PIP IMAGE PIP Oui Oui FORMAT T E L E F U N K E N Lumière

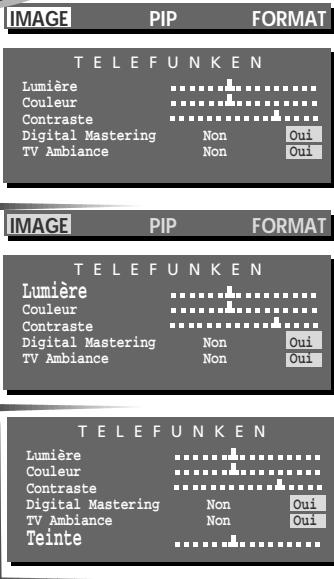

Couleur Contraste Digital Mastering TV Ambiance Réglez la lumière. Procédez de même pour sélectionner et régler successivement la Couleur et le Contraste . Non Non Oui Oui T E L E F U N K E N Lumière Couleur Contraste Digital Mastering Non TV Ambiance Non La ligne TEINTE n'apparaît que s'il s'agit d'une source NTSC, provenant d’un programme audiovisuel AV1, AV2 ou AV3.

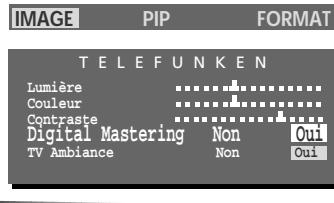

Oui Oui Teinte Digital Mastering Sélectionnez la ligne Digital Mastering (touche verte).

IMAGE Sélectionnez l’option désirée. PIP FORMAT T E L E F U N K E N Lumière Couleur Contraste Lorsque l’on change de chaîne, le Digital Mastering revient automatiquement sur Oui. Digital Mastering Non Oui TV Ambiance Non Oui La qualité d’une image se juge non seulement par le respect des contrastes , de la lumière et des couleurs mais aussi par sa fréquence de balayage, c’est à dire le nombre de fois où elle sera affichée à l’écran en 1 seconde. Plus cette fréquence sera élévée, plus l’image sera stable, moins elle offrira un effet de scintillement. TV Ambiance Cette fonction permet de régler automatiquement le contraste du téléviseur en fonction de l’éclairage ambiant. Sélectionnez la ligne TV Ambiance (touche verte). Brève pression pour sélectionner : Oui Non IMAGE

: fonction active : fonction inactive

22/05/96 9:40 Page 12 téléviseur réglage de l’image Vous avez plusieurs possibilités d’incrustation des chaînes. PIP Cette fonction permet :

• d’incruster dans l’un des quatre coins de l’écran (P I P) : – soit des images provenant des prises Audiovisuelles (AV1, AV2, AV3 ou RVB) tout en regardant une chaîne ; – soit l'une des chaînes, tout en regardant un programme Audiovisuel (AV).
• d’incruster à l’écran, par groupe de 12, toutes les chaînes mises en mémoire (Mosaïque). Appuyez une ou plusieurs fois sur la touche verte pour sélectionner la ligne Sommaire.

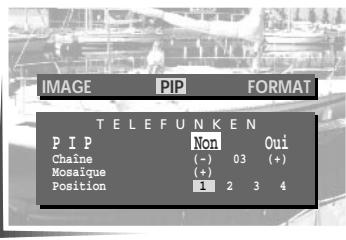

IMAGE Sélectionnez P I P. Le menu d’inscrustation apparaît. PIP FORMAT T E L E F U N K E N PIP Non Chaîne Mosaïque Position (-) 03 (+)

Oui Image incrustée (PIP) Sélectionnez la ligne P I P (touche verte). Brève pression pour sélectionner : Non Oui

: pas d’incrustation : image incrustée Sélectionnez la ligne Chaîne (touche verte). IMAGE

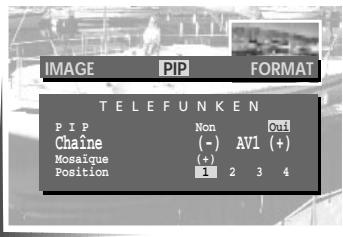

Suivant le cas incrustez : soit AV1, AV2, AV3 ou RVB,

soit une chaîne mise en mémoire.

L'image incrustée est automatiquement au format 4/3 ou 16/9 suivant le format de l'image AV. Position de l'image incrustée Sélectionner le ligne Position (touche verte).

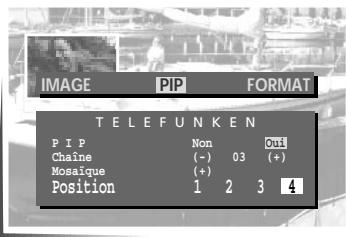

Choisissez la position 1, 2, 3 ou 4.

T E L E F U N K E N P I P Non Oui Chaîne (-) 03 (+) Mosaïque

Position Brève pression pour effacer le menu.

22/05/96 9:40 Page 13 téléviseur réglage de l’image Échange d'images Appuyez sur la touche

SP/LP pour échanger l'image regardée et l'image incrustée. Balayage de tous les programmes en incrustation

Sélectionnez à l'écran une image AV.

Pressions successives sur la touche PR -/+ de la télécommande pour faire défiler en incrustation tous les programmes mémorisés et les autres programmes AV.

Pour effacer l’incrustation longue pression sur la touche TV. Mosaïque

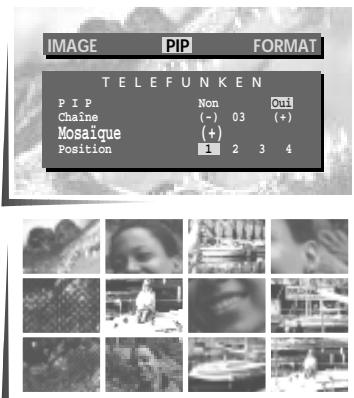

Vous pouvez incruster à l’écran, par groupe de 12, toutes les chaînes mises en mémoire. Appuyez une ou plusieurs fois sur la touche verte pour sélectionner la ligne Sommaire.

IMAGE Sélectionnez P I P. Pressions successives sur la touche verte pour sélectionner Mosaïque.

Mosaïque Position Appuyez sur la touche. L’écran devient gris et les chaînes s’incrustent avec en surimpression le numéro de programme correspondant. Les programmes de la mosaïque changent toutes les 3 secondes. Quand la mosaïque apparaît, le son est coupé. Pour afficher à l’écran le programme désiré, appuyez sur la touche , lorsque l’image de ce programme est animée. PIP FORMAT T E L E F U N K E N P I P Non Oui Chaîne (-) 03

SP/LP La mosaïque annule l'incrustation s'il y en avait une.

Pour effacer la mosaïque, appuyez sur la touche TV.

22/05/96 9:40 Page 14 téléviseur réglage de l’image FORMAT Appuyez une ou plusieurs fois pour sélectionner la ligne Sommaire IMAGE

Sélectionnez FORMAT. PIP FORMAT T E L E F U N K E N Format Zoom sous-titres Le menu suivant apparaît 4/3 Non 16/9 Oui Format Sélectionnez la ligne Format (touche verte).

IMAGE Sélectionnez 4/3 ou 16/9 en fonction du format de l’image. La ligne Zoom sous-titres n'apparaît que lorsque 4/3 est sélectionné. Certains émetteurs peuvent transmettre une commande de format appelée W.S.S. (Wide Screen Signaling). Votre téléviseur s’adapte automatiquement au format transmis (Cinémascope, Sous-titrage, 16/9). En l’absence de cette commande, l’image revient au format précédemment sélectionné avec la touche Zoom. La sélection automatique du format est aussi possible lorsqu’il s’agit d’une source qui provient des prises péritélévision AV1 ou AV2. Sélectionnez alors AUTO qui n’apparaît que pour les sources AV1 et AV 2. Le format est conservé en mémoire pour AV1, AV2 et AV3. PIP FORMAT T E L E F U N K E N Format 4/3 16/9 Zoom sous-titres Non Oui IMAGE PIP FORMAT T E L E F U N K E N Format 4/3 16/9 Auto Zoom sous-titres Sélectionnez la ligne Zoom sous-titres (touche verte). IMAGE Vous pouvez choisir : Non : Pour un programme sans sous-titres. Oui : Pour un programme avec sous-titres. FORMAT T E L E F U N K E N Format Dans ce cas, une ligne supplémentaire (Position sous-titres) apparaît. 4/3 16/9 Zoom sous-titres Non Oui IMAGE Vous pouvez alors choisir entre un cadrage haut ou bas, par exemple pour les programmes sous-titrés. Sélectionnez Position sous-titres (touche verte), PIP

PIP FORMAT T E L E F U N K E N Format Zoom sous-titres 4/3 Non 16/9 Oui Position sous-titres bas(-) haut (+)

puis réglez votre cadrage.

Faites disparaître le menu.

C10) 2 Bis SON NI DOL FR 22/05/96 9:35 Page 15 téléviseur réglage du son Dolby* Surround Pro Logic Dérivé du système DOLBY - STEREO utilisé pour le cinéma, le Dolby Surround Pro Logic vous permet de recréer chez vous l’environnement sonore d’une salle de cinéma (avec un signal DOLBY - STEREO) ou de bénéficier d’effets sonores supplémentaires (avec un signal stéréo ou mono). Vous avez 3 possibilités : - Raccorder 2 paires d’enceintes (Pro Logic), - Raccorder 1 paire d’enceintes (Dolby Phantom ou Dolby 3 Stéréo), - Utiliser uniquement le son du téléviseur (mode Pro Logic hors service). Veillez à bien effectuer les opérations suivantes dans l’ordre indiqué. - Eteignez le téléviseur avec l’interrupteur général. - Raccordez les enceintes à leurs prises respectives en s’assurant que les bornes noires des enceintes sont bien raccordées aux bornes noires du téléviseur et qu’il en est de même pour les bornes rouges. - configurez le téléviseur conformément aux enceintes raccordées ou à l’effet sonore souhaité. - Effectuez l’équilibrage de l’environnement sonore. Une fois ces opérations effectuées, vous pourrez faire les autres réglages du son.

• “ Dolby “ et le symbole du double D sont des marques déposées par Dolby Laboratories Licencing Corporation.

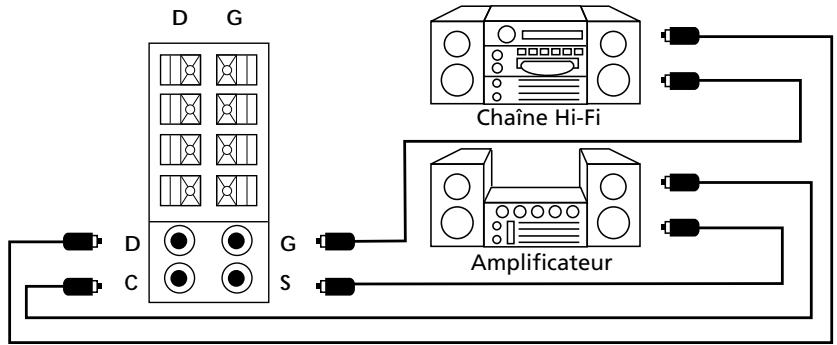

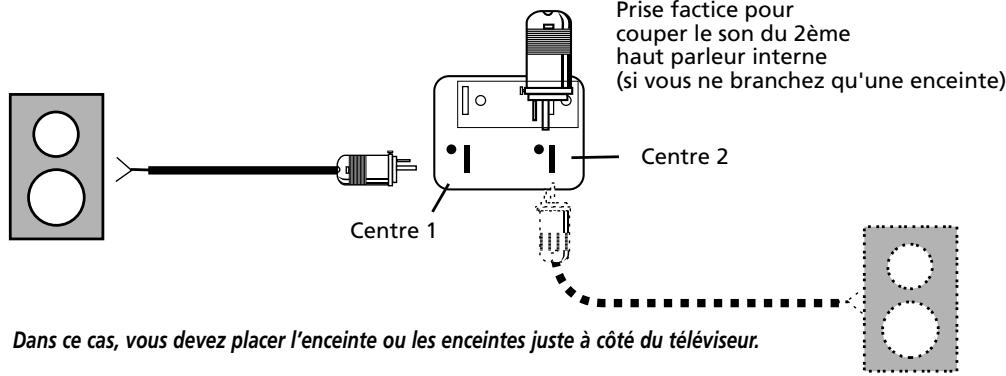

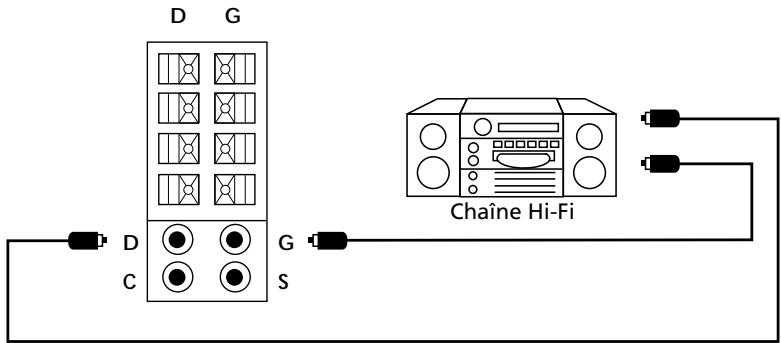

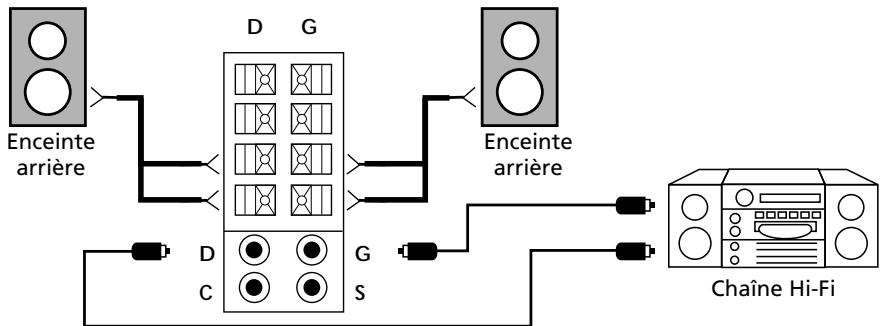

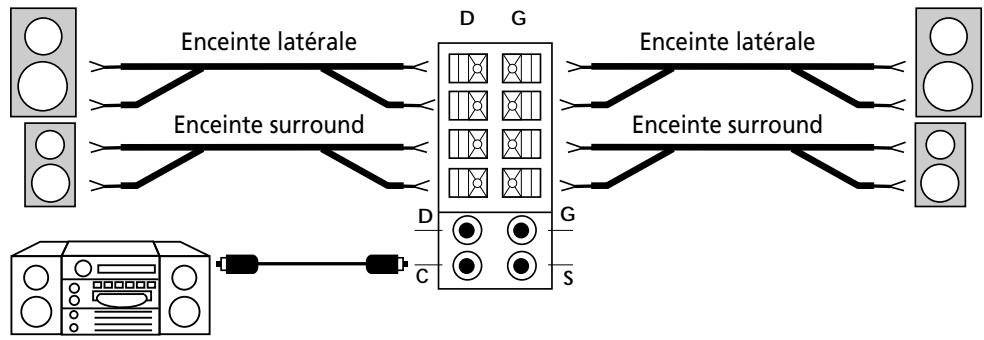

RACCORDEMENT DES ENCEINTES

Pour bénéficier du système Dolby Surround Pro Logic vous devez effectuer les raccordements décrits à la page 6. - 2 enceintes latérales } enceinte, référence DPL 4K livrées - 2 enceintes surround

Enceinte latérale Enceinte latérale Enceinte surround Enceinte surround

Pour sélectionner les enceintes que vous avez raccordées, vous devez configurer votre téléviseur.

CONFIGURATION DU TÉLÉVISEUR

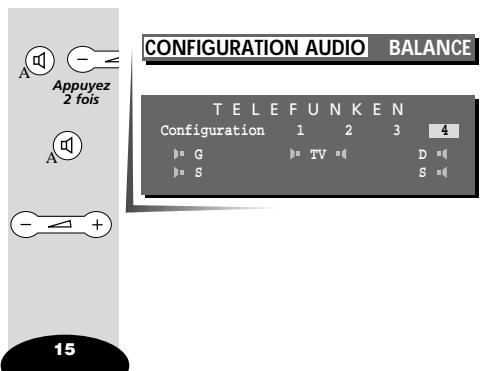

Le menu suivant apparaît : Sélectionnez la ligne Configuration. CONFIGURATION AUDIO

En fonction des enceintes raccordées ou de l’effet sonore désiré, sélectionnez une des 4 configurations :

C10) 2 Bis SON NI DOL FR 22/05/96 9:35 Page 16 téléviseur réglage du son CONFIGURATION

Son du téléviseur seul Son du téléviseur + enceintes latérales Son du téléviseur + enceintes arrières Son du téléviseur + enceintes latérales + enceintes arrières

EFFET SONORE Source mono Source Stéréo Pseudo stéréo Pseudo stéréo Stéréo élargie Stéréo élargie ou Dolby 3 Stéréo Fantôme ou Hall Pro Logic ou Hall Matrix* Matrix*

• Matrix : son retardé dans les enceintes arrières

Brève pression pour effacer le menu.

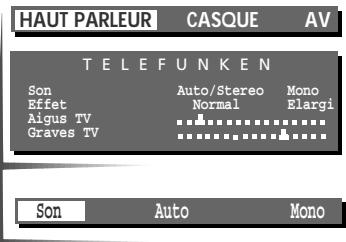

HAUT-PARLEUR Appuyez sur la touche rouge. HAUT PARLEUR

T E L E F U N K E N Le menu suivant apparaît HAUT PARLEUR est sélectionné. Son Effet Aigus TV Graves TV Si ce n’est pas le cas, sélectionnez la ligne Sommaire par la touche rouge A et HAUT-PARLEUR par Sélectionnez la ligne Son. CASQUE

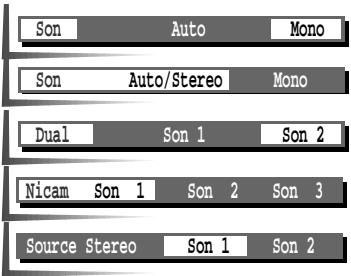

Source Stereo Son 1 Son 2 Choisissez le son désiré sur les haut-parleurs. La position AUTO/STÉRÉO permet d'obtenir le son MONO si l'émission est monophonique ou STÉRÉO si l'émission est stéréophonique. *NICAM est un système digital de transmission du son. Il vous permet de recevoir des programmes STEREO ou DUAL de la qualité des disques laser. Le son analogique monophonique est transmis simultanément (MONO en NICAM stéréo et SON 3 en NICAM 3)

Auto Auto/Stereo Son 1 Mono Mono Son 2 C10) 2 Bis SON NI DOL FR 22/05/96 9:35 Page 17 téléviseur réglage du son Effet sonore HAUT PARLEUR Sélectionnez la ligne Effet

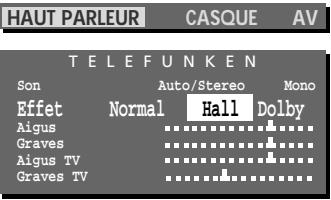

Le nombre et le type des options proposées varient en fonction de la configuration choisie (voir p. 15) et du type de son reçu et sélectionné (stéréo ou non). Son CASQUE

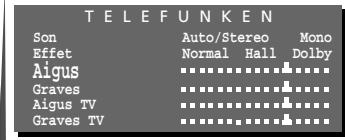

T E L E F U N K E N Auto/Stereo Mono Effet Normal Hall Dolby Aigus Graves Aigus TV Graves TV Selon la configuration choisie, vous aurez à choisir entre 2 ou 3 des options suivantes : Normal, Elargi, Hall, Dolby. Sélectionnez le type de son désiré. En fonction de ce choix et de la configuration sélectionnée (voir p. 15) vous obtiendrez un des effets sonores indiqués dans le tableau ci-dessous.

Lorsque le type de son reçu change (mono à stéréo ou inversement), l’effet sonore devient automatiquement celui que vous aviez sélectionné pour le type de son reçu.

Brève pression pour quitter le menu

SELECTION EFFET SON Normal Élargi Mono Mono Pseudo-Stéréo Stéréo Stéréo Stéréo Élargie Hall Mono Mono Stéréo Stéréo Mono Mono Stéréo Stéréo Hall Mono Mono Matrix Stéréo Stéréo Hall Dolby Pseudo-Stéréo Stéréo Élargie Dolby 3 Stéréo Matrix

Fantôme Pro Logic C10) 2 Bis SON NI DOL FR 22/05/96 9:35 Page 18 téléviseur réglage du son BALANCE Appuyez sur la touche son puis sur la touche (–). Le menu suivant apparaît Selon la configuration choisie, le menu sera différent. CONFIGURATION AUDIO

- Configuration 1 Sélectionnez la ligne Gauche/Droite puis réglez la balance Gauche/Droite CONFIGURATION AUDIO - Configuration 2 BALANCE T E L E F U N K E N Signal de test Non Gauche/Droite Centre Volume Réglez la balance sur les enceintes latérales et le niveau sonore des haut-parleurs centraux comme indiqué dans le chapitre ÉQUILIBRAGE DE L’ENVIRONNEMENT SONORE. - Configuration 3 CONFIGURATION AUDIO Réglez la balance sur les enceintes latérales et le niveau sonore arrière comme indiqué dans le chapitre ÉQUILIBRAGE DE L’ENVIRONNEMENT SONORE. BALANCE T E L E F U N K E N Signal de test Non Gauche/Droite Arrière Volume - Configuration 4 CONFIGURATION AUDIO Réglez la balance sur les enceintes latérales et le niveau sonore arrière, ainsi que le niveau sonore sur les haut- parleurs centraux comme indiqué dans le chapitre ÉQUILIBRAGE DE L’ENVIRONNEMENT SONORE.

Oui Oui BALANCE T E L E F U N K E N Signal de test Non Gauche/Droite Arrière Centre Volume Oui Brève pression pour effacer ce menu.

CONFIGURATION AUDIO Après avoir sélectionné la configuration souhaitée, vous pouvez procéder à l’équilibrage de l’environnement sonore (sauf pour le choix 1 : TV seul). Nous vous expliquons ci-dessous la procédure à suivre pour la configuration la plus complète (choix 4). BALANCE T E L E F U N K E N Signal de test Non Gauche/Droite Arrière Centre Volume

Oui C10) 2 Bis SON NI DOL FR 22/05/96 9:36 Page 19 téléviseur réglage du son

CONFIGURATION AUDIO BALANCE

Le menu BALANCE étant affiché, Sélectionner la ligne Signal de test. T E L E F U N K E N

Brève pression sur la touche - ou + pour afficher Oui en rouge. Le son du programme regardé est alors remplacé par du souffle qui est envoyé successivement sur chacun des canaux (Gauche, centre, Droite et Arrière). Le réglage consiste à équilibrer le niveau sonore des 4 canaux pour que le bruit ait le même niveau sonore sur chacun d’entre eux. Signal de test Non Oui Gauche/Droite Arrière Centre Volume

CONFIGURATION AUDIO BALANCE

T E L E F U N K E N Signal de test Non Oui Gauche/Droite Sélectionnez la ligne Gauche/Droite.

Equilibrez le niveau sonore des enceintes Droite et Gauche. Sélectionnez la ligne Arrière.

Augmentez ou diminuez le niveau sonore des enceintes arrières (Surround). Sélectionnez la ligne Centre. Arrière Centre Volume T E L E F U N K E N Signal de test Non Gauche/Droite

Oui Oui Centre Volume Augmentez ou diminuez le niveau sonore des enceintes centrales. Les réglages ci-dessus seront corrects lorsque le niveau sonore du bruit sera identique sur chacun des canaux.

CONFIGURATION AUDIO BALANCE

T E L E F U N K E N Pressions successives pour sélectionner la ligne Signal de test. Signal de test

Brèves pressions sur la touche - ou + pour afficher Non en rouge, l’émission du souffle s’arrête. Non Oui Gauche/Droite Arrière Centre Volume

RÉGLAGE DE LA TONALITE

HAUT PARLEUR Le menu suivant apparaît : HAUT-PARLEUR est sélectionné. Sélectionnez successivement les lignes Aigus et Graves. Son Effet

Augmentez ou diminuez le niveau des fréquences aiguës ou graves des enceintes du téléviseur et des enceintes latérales si vous en avez connecté. CASQUE Aigus C10) 2 Bis SON NI DOL FR 22/05/96 9:36 Page 20 téléviseur réglage du son CASQUE Brève pression.

HAUT-PARLEUR Le menu suivant apparaît : CASQUE est sélectionné. CASQUE

T E L E F U N K E N Casque Si ce n’est pas le cas, sélectionnez la ligne Sommaire par la touche rouge A et CASQUE par Sélectionnez la ligne Casque (touche rouge). T E L E F U N K E N

Casque Puis réglez le volume sonore du casque. Nota : Lorsqu’il y a une émission multilingue (DUAL) ou un programme AV, le menu suivant apparaît. Il est possible de sélectionner SON 1 ou SON 2 dans le casque. Sélectionnez la ligne Source : et choisir

Le son disponible en sortie sur les prises AV1, AV2 doit être ajusté en fonction du type de l’appareil raccordé. Brève pression. HAUT-PARLEUR

Le menu suivant apparaît : AV est sélectionné. Si ce n’est pas le cas, sélectionnez la ligne Sommaire par la touche rouge A et AV par Sélectionnez la ligne Appareil en AV 1/AV 2 (touche rouge). Et choisissez Stéréo Mono CASQUE

= magnétoscope stéréo = magnétoscope mono. La sélection stéréo permet d’enregistrer simultanément les deux langues d’une transmission multilingue, sur un magnétoscope stéréo : son 1 sur la voie gauche, et son 2 sur la voie droite.

Appuyez pour faire disparaître le menu.

Appareil en AV1/AV2 Stéréo Mono C11) 3 PIP 16/9 FR 22/05/96 9:43 Page 21 téléviseur utilisation quotidienne MISE EN MARCHE/SÉLECTION DES PROGRAMMES Allumez le téléviseur à l’aide de l’interrupteur général, si le témoin est éteint. Si celui-ci est allumé, sélectionnez le programme désiré. Pour les programmes de 1 à 9 : Brève pression sur le chiffre correspondant. PR 02

PR 1 - Pour les programmes de 10 à 99 : Longue pression pour afficher la dizaine. A Z

PR 14 Brève pression pour afficher le chiffre des unités.

Il se compose de 10 pages de 10 programmes, chacune vous donnant pour chaque numéro de programme : le nom de la chaîne (s’il a été programmé). Le menu REPERTOIRE apparaît.

Sélectionnez la page de répertoire affichée.

Pour sélectionner les autres pages, pressions successives. Exemple : Page 6 (programmes 50 à 59). Appuyez 5 fois E L E F U N K E N

06 M 6 T F 1 F R 2 F R 3 CANAL + +/0..9 Pour sélectionner un programme de la page affichée, tapez uniquement le chiffre des unités du programme choisi (exemple pour 53 : tapez 3). Feuilleter la liste Choix d'une chaîne T E L E F U N K E N 50/AV

Le programme PR 00 correspond au dernier programme audiovisuel sélectionné (AV1, AV2 ou AV3). Brève pression pour sélectionner à nouveau REPERTOIRE.

Feuilleter la liste Choix d'une chaîne

Brève pression pour faire disparaître la liste.

Volume sonore Volume Réglez à votre convenance le volume sonore. Lorsqu’un casque est raccordé, vous pouvez régler le niveau sonore du casque ou des haut-parleurs : Brève pression pour sélectionner la ligne souhaitée. Casque Haut-parleur

Coupure du son Une pression coupe le son, une nouvelle pression le rétablit. Son = 0

C11) 3 PIP 16/9 FR 22/05/96 9:43 Page 22 téléviseur utilisation quotidienne RAPPEL DES RÉGLAGES PRÉFÉRÉS Brève pression : retour aux valeurs personnelles (menu PRÉFÉRENCE).

Appuyez pour afficher les indications concernant la chaîne regardée (nom et numéro de programme, heure). Zoom 1 11 : 35

Pressions successives pour faire défiler les programmes.

Appuyez sur la touche,

l’image se fige instantanément L’émission poursuit son court.

Cette image ne peut être enregistrée.

Brève pression pour revenir au programme régardé.

Arrêt sur image Cette fonction permet de passer rapidement entre 2 programmes. Appuyez sur la touche. Le programme précédemment regardé est sélectionné. SP/LP ZOOM Pressions successives pour agrandir ou diminuer l'image: ZOOM zoom 1 zoom 1 S/T zoom 2

ZOOM Zoom O Affichage de contrôle Zoom

Zoom 1 S/T : image agrandie décalée vers le haut pour pouvoir lire les sous-titres. Mise en veille

Brève pression, le témoin devient rouge.

MISE EN VEILLE AUTOMATIQUE

RC 1360 L'appareil se met automatiquement en veille au bout de quelques minutes, dès qu'il n'y a plus d'émission sur la chaîne regardée.

C11) 3 PIP 16/9 FR 22/05/96 9:44 Page 23 téléviseur les plus RÉVEIL Sélectionnez REVEIL.

T E L E F U N K E N Arrêt automatique La ligne Arrêt automatique apparaît. (-/+) - : - - Arrêt automatique T E L E F U N K E N Sélectionnez la ligne Arrêt automatique (touche jaune).

Arrêt automatique (-/+) - : - - Réglez la durée par pas de 15 minutes (jusqu'à 4 heures).

Faites disparaître le menu. Le téléviseur s'éteindra lorsque le temps programmé sera écoulé. T E L E F U N K E N Arrêt automatique (-/+) 2 : 1 5

Vous pouvez visualiser le temps restant avant l’arrêt. Brève pression sur la touche.

Une minute avant l’arrêt automatique, l’écran affiche que l’arrêt automatique va s’effectuer. Arrêt automatique 0:01 Le témoin de veille clignote pour signaler l'état de SÉCURITÉ ENFANT. On ne peut remettre le téléviseur en marche qu'à partir de la télécommande. Vous pouvez annuler un arrêt automatique. T E L E F U N K E N Sélectionnez la ligne Arrêt automatique.

Pressions successives pour revenir à : - : - - Arrêt automatique (-/+) 1 : 45 T E L E F U N K E N

Faites disparaître le menu. Arrêt automatique (-/+) - : - -

Le fait de mettre en veille le téléviseur, alors qu'un arrêt automatique est programmé, annule aussi cette fonction. Réveil (mise en marche automatique)

REPERTOIRE REVEIL VERROUILLAGE

Vous pouvez programmer la mise en marche du téléviseur sur la chaîne de votre choix. Vérifiez que l’horloge interne du téléviseur est à l’heure. Brève pression sur la touche.

T E L E F U N K E N Arrêt automatique (-/+) - : - -

Sélectionnez le menu REVEIL. Sélectionnez la ligne Réveil (touche jaune).

Le premier caractère clignote.

00:00 Mode Inactif Une fois Quotidien Chaîne Heure 05:20 C11) 3 PIP 16/9 FR 22/05/96 9:44 Page 24 téléviseur les plus Pour régler l'heure de réveil.

Composez successivement les chiffres de l'heure de réveil. T E L E F U N K E N

Sélectionnez la ligne Mode (touche jaune). Choisissez Inactif Une fois Quotidien

T E L E F U N K E N = la fonction réveil est inactive = le réveil n'a lieu qu'une fois = le réveil a lieu tous les jours Si un nouveau réveil est programmé, Une fois est automatiquement sélectionné. T E L E F U N K E N Sélectionnez la ligne Chaîne (touche jaune).

Choisissez la chaîne pour le réveil.

Faites disparaître le menu.

Mettez le téléviseur en veille. Il se mettra en marche automatiquement à l’heure programmée et s’arrêtera automatiquement une heure après. Si vous mettez le téléviseur en marche avant que la fonction réveil se soit déclenchée, il ne passera pas sur le programme choisi pour le réveil à l'heure programmée. Il est possible de programmer un arrêt automatique (VEILLE) et la mise en marche automatique (REVEIL). Dans ce cas, l’heure de mise en marche automatique doit être programmée pour s’effectuer après l’heure d’arrêt automatique.

Vous pouvez interdire l'utilisation du téléviseur à partir du clavier. Celle-ci est condamnée : - après un arrêt automatique, - si l’appareil est mis en veille alors qu’un arrêt automatique est programmé, - si l’appareil est arrêté par l’interrupteur général alors qu’un arrêt automatique est programmé, - si une heure de réveil est programmée, - après avoir arrêté l'appareil en maintenant la pression pendant plus de 3 secondes sur la touche veille de la télécommande. La Sécurité enfant est signalée par le clignotement du témoin de veille. On ne peut remettre le téléviseur en marche qu'à partir de la télécommande.

C11) 3 PIP 16/9 FR 22/05/96 9:44 Page 25 téléviseur les plus Cette fonction permet, par exemple, d’empêcher vos enfants de regarder certains programmes s’ils ne connaissent pas le code parental connu de vous seul. VERROUILLAGE Appuyez sur la touche jaune pour sélectionner la ligne Sommaire du menu,

T E L E F U N K E N Entrer votre numéro de code - - - - puis sur la touche volume (+) pour sélectionner VERROUILLAGE. Le menu ci-contre apparaît. Entrer votre numéro de code T E L E F U N K E N Brève pression sur la touche jaune pour sélectionner la ligne Entrer votre numéro de code.

T E L E F U N K E N Composez successivement les chiffres de votre code (exemple : 1111). Le menu devient Brève pression sur la touche jaune pour sélectionnez la ligne Mémoriser votre numéro de code. Entrer votre numéro de code 1 1 1 1 Mémoriser votre numéro de code (+)

T E L E F U N K E N Entrer votre numéro de code 1 1 1 1 Mémoriser votre numéro de code (+) Brève pression sur la touche volume (+). T E L E F U N K E N Changer votre numéro de code - - - - Le code est mémorisé et le menu devient : Accès à la liste de chaînes (+) Si votre précédent code a été divulgué. Changer votre numéro de code Composez successivement les chiffres de votre nouveau code (exemple : 1234). Le menu devient comme précédemment. Brève pression sur la touche jaune pour sélectionner la ligne Mémoriser votre numéro de code. Entrez votre numero de code - - - - T E L E F U N K E N Changer votre numéro de code 1 2 3 4 Mémoriser votre numéro de code (+)

T E L E F U N K E N Changer votre numéro de code 1 2 3 4 Mémoriser votre numéro de code (+) T E L E F U N K E N Brève pression sur la touche volume (+). Le nouveau code est mémorisé et le menu redevient. Changer votre numéro de code - - - Accès à la liste de chaînes (+) Lorsque vous entrez un code pour la première fois, les chiffres apparaissent à la place des tirets; autrement, les tirets sont remplacés par une astérisque. T E L E F U N K E N Changer votre numéro de code * * * * Accès à la liste de chaînes (+) Accès à la liste des chaînes Brève pression sur la touche jaune pour sélectionner la ligne Accès à la liste de chaînes (+).

Brève pression sur la touche volume (+). Une page du répertoire apparaît selon le programme regardé (exemple : page 1, programme 6 : M6). T E L E F U N K E N Changer votre numéro de code - - - - Accès à la liste de chaînes (+) Sélectionnez le programme dont vous voulez Verrouiller (interdire) ou Déverrouiller (autoriser) l’accès.

C11) 3 PIP 16/9 FR 22/05/96 9:45 Page 26 téléviseur les plus ZOOM Pour Verrouiller, brève pression sur la touche : le programme verrouillé devient rouge. Pour Déverrouiller, brève pression sur la touche le programme déverrouillé devient bleu.

PR+, PRChoix d'une chaîne ZOOM+/ZOOM- Verrouiller/Déverrouiller Pour verrouiller ou déverrouiller d’autres programmes :

• Sélectionnez la page du répertoire par les touches
• Sélectionnez le programme, y compris les programmes audiovisuels AV1, AV2 ou AV3 par les touches
• Verrouillez le programme par la touche

• Déverrouillez le programme par la touche Après avoir verrouillé ou déverrouillé tous les programmes souhaités, faites disparaître le menu, avec la touche >> .

Pour accéder à cette chaîne Entrer votre numéro de code - - - - Les programmes verrouillés ne peuvent plus être appelés à partir des touches PR +/- du clavier ou de la télécommande. S’ils sont appelés par les touches numériques de la télécommande, le message suivant apparaît à l’écran :

• Si vous n’entrez pas le bon code, le message Numéro de code incorrect apparaît au dessus du premier. Le programme ne change pas et après quelques instants, les deux messages disparaissent. Numéro de code incorrect Pour accéder à cette chaîne Entrer votre numéro de code

• Si vous entrez le bon code, le programme appelé apparaît immédiatement. Lorsque le code est entré une fois pour déverrouiller un programme, tous les programmes qui étaient verrouillés se trouvent également déverrouillés. Le verrouillage sera de nouveau actif après avoir arrêté l’appareil. ACCÈS AUX MENUS DE RÉGLAGE DES CHAÎNES Lorsqu’il y a au moins un programme verrouillé, l’accès aux menus de réglage des chaînes Programmation automatique et Programmation manuelle est également verrouillé. Si vous appelez l’un de ces menus, le message ci-contre apparaît à l’écran. Brève pression sur la touche jaune pour sélectionner la ligne Entrer votre numéro de code si elle n’y est pas déjà. Pour accéder à ce menu Entrer votre numéro de code * * * *

Pour accéder à ce menu Entrer votre numéro de code - - - - Composez successivement les chiffres de votre code et le menu apparaît aussitôt. Si le code n’est pas correct, le message Numéro de code incorrect apparaît quelques instants. Si vous ne vous souvenez plus de votre numéro de code personnel, voir la dernière page de la notice. Numéro de code incorrect Pour accéder à ce menu Entrer votre numéro de code

22/05/96 9:46 Page 27 téléviseur raccordements

RACCORDEMENTS DE VOS APPAREILS

notice pe ltez la Consu magnétosc votre

PAR LA PRISE ANTENNE

Pour effectuer le réglage du canal réservé à votre magnétoscope, vous devez effectuer les opérations de PROGRAMMATION MANUELLE (page 35). Le numéro de canal (36 ou 60 généralement) est indiqué dans la notice de votre magnétoscope. La mise en mémoire doit être effectuée sur les programmes 9, 19 ou 29. Pour chaque utilisation du magnétoscope, appelez le programme attribué à celui-ci. PAR LA PRISE PÉRITÉLÉVISION 1 (AV1) Permet le raccordement :

• d’un décodeur CANAL + ou Récepteur satellite,
• d’un magnétoscope ou camescope soit VHS ou 8 mm, soit S-VHS ou Hi-8 mm,
• d’un micro-ordinateur ou de jeux vidéo (RVB). Magnétoscope et/ou Décodeur et/ou Récepteur satellite Camescope Console de jeux AV 1

PAR LA PRISE PÉRITÉLÉVISION 2 (AV2) Permet le raccordement :

• d’un magnétoscope soit VHS ou 8 mm soit S-VHS ou Hi-8 mm. Magnétoscope et/ou Récepteur Satellites AV 2 Si vous disposez de deux magnétoscopes, il est nécessaire de raccorder le décodeur CANAL + sur le magnétoscope raccordé sur la prise péritélévision 1. Si vous disposez d’un récepteur satellite, consultez la notice d’utilisation pour savoir quel type de signal il délivre et suivant le cas, sélectionnez VIDEO, S-VIDEO ou RVB. Vous pouvez aussi le raccorder sur la prise CANAL+ du deuxième magnétoscope si ce dernier en est équipé. PAR LES PRISES AUDIO/VIDÉO/S-VIDÉO (AV2) Permet le raccordement :
• d’un magnétoscope S-VHS ou HI 8 mm (Prises AUDIO et S-VIDÉO). (entrées) S-Video Pour que les qualités sonores et visuelles de votre téléviseur restent optimales, il est recommandé de ne pas brancher simultanément 2 appareils sur la prise péritélévision 2 et les prises AUDIO/VIDÉO/S-VIDÉO. Video Audio AV 2 (sorties) PAR LES PRISES AUDIO/VIDÉO/S-VIDÉO (AV3) Permet le raccordement :
• d’un caméscope VHS ou 8 mm (prise VIDÉO et AUDIO) ou S-VHS/HI 8 (prises AUDIO et S-VIDÉO). VHS VIDEO

22/05/96 9:46 Page 28 téléviseur raccordements T E L E F U N K E N Signal Votre appareil sélectionne et affiche automatiquement dans le menu le type de signal (Vidéo ou S-Vidéo) de l’appareil raccordé. Vidéo RVB Nom T E L E F U N K E N Signal S-Vidéo RVB Nom

APPAREILS RACCORDÉS SUR LES PRISES

PERITEL AV 1 PERITEL AV 2 Décodeur CANAL + SIGNAL VIDEO Sélection automatique SIGNAL VIDEO Sélection automatique Récepteur satellite/démodulateur SIGNAL VIDEO Sélection automatique SIGNAL VIDEO Sélection automatique MagnétoscopeVHS/S-VHS

SIGNAL VIDEO/S-VIDEO

Sélection automatique

SIGNAL VIDEO/S-VIDEO

Sélection automatique Camescope Ordinateur jeux vidéo

Appelez AV 3 0 Sélectionnez RVB Appelez AV 1 0 Nom Vous pouvez donner un nom à chaque appareil raccordé. Appelez le menu AV 1, AV 2 ou AV3. Sélectionnez la ligne Signal (touche jaune).

AV 2 AV 3 T E L E F U N K E N Signal Vidéo RVB Nom Vérifiez la nature du signal ou sélectionnez-la selon le cas. Sélectionnez la ligne Nom. Le 1er tiret clignote. Vous disposez de 6 caractères pour composer le nom de la chaîne.

T E L E F U N K E N Signal A Z Maintenez la pression : les signes, chiffres et lettres défilent dans l’ordre de l’alphabet.

A Z Maintenez la pression : les lettres défilent dans l’ordre inverse.

Quand vous avez affiché le caractère recherché, passez au caractère suivant. Pour laisser un espace, recherchez le caractère vide (entre ? et A).

APPEL DES PROGRAMMES AUDIOVISUELS

Plusieurs pressions pour appeler le programme AV1, AV2 ou AV3. Dans la plupart des cas, le téléviseur passe automatiquement en AV1 ou AV2, lorsque l’appareil raccordé est mis en marche. Lorsque vous arrêterez celui-ci, le téléviseur se remettra automatiquement sur la chaîne précédemment regardée. Le téléviseur passe automatiquement en format 16/9 si l’appareil raccordé sur une prise péritélévision délivre la tension de commande et si vous avez sélectionné AUTO dans le menu FORMAT.

22/05/96 9:47 Page 29 téléviseur raccordements

COPIE DE BANDES VIDEO

Deux magnétoscopes de mêmes caractéristiques sont nécessaires : 2 VHS/8 mm ou 2 S-VHS/HI-8 Mettez le magnétoscope lecteur sur la prise péritélévision 1 en mode lecture. Mettez le magnétoscope enregistreur sur la prise péritélévision 2 en mode enregistrement. Pendant la copie de bande, vous voyez ce que vous enregistrez. LECTURE VHS APPAREIL PRISE APPELEZ LE PROGRAMME Magnétoscope Péritel 1 AV 1 Audio/Vidéo/S-Vidéo AV 3 ENREGISTREMENT APPAREIL PRISE Camescope Péritel AV 2 Camescope Audio/S-Vidéo AV 2

S-VHS Magnétoscope Magnétoscope Péritel AV 2 Camescope Audio/S-Vidéo AV 2

Sur le côté droit LIAISONS ENCEINTES (AUTRES POSSIBILITÉS) ENCEINTE CENTRALE

• Raccordement direct Vous avez la possibilité dans certains cas, (configuration 2 ou 4) de raccorder une ou 2 enceintes pour remplacer la voie centrale de votre téléviseur. Procédez comme indiqué ci-dessous. Prise factice pour couper le son du 2ème haut parleur interne (si vous ne branchez qu'une enceinte) Centre 2 Centre 1 Dans ce cas, vous devez placer l’enceinte ou les enceintes juste à côté du téléviseur.

RACCORDEMENT À UNE CHAÎNE HI-FI

Pour augmenter la puissance sonore, vous avez la possibilité de raccorder une chaîne HIFI, si vous en possédez une. Vous devez cependant éviter de raccorder votre chaîne Hi-Fi et des enceintes sur des sorties équivalentes (par exemple : chaîne Hi-Fi sur la prise CINCH Surround et enceintes sur les prises clip surround). La configuration de votre téléviseur est dans ce cas, équivalente à celle décrite à la page 15. Pour apprécier pleinement le son Dolby Surround Pro Logic, il est préférable d’installer votre téléviseur dans une pièce spacieuse.

22/05/96 9:47 Page 30 téléviseur raccordements

Enceinte arrière Enceinte arrière

Chaîne Hi-Fi Après avoir effectué les raccordements, vous devez sélectionner : - la configuration 4 dans le menu CONFIGURATION AUDIO - et Dolby dans le menu HAUT- PARLEUR. Puis procédez à l’équilibrage de l’environnement sonore. Pour cela, appelez le menu BALANCE (p. 18) et procédez comme indiqué. Vous devez aussi régler le volume de votre chaîne Hi-Fi. Si vous possédez un amplificateur ou une autre chaîne Hi-Fi :

Prise factice : Pour couper le son du haut parleur incorporé Centre 1 Amplificateur Prise factice : Pour couper le son du haut parleur incorporé Centre 2 Après avoir effectué les raccordements, vous devez sélectionner : - la configuration 4 dans le menu CONFIGURATION AUDIO - et Dolby dans le menu HAUT - PARLEUR. Puis procédez à l’équilibrage de l’environnement sonore. Pour cela, appelez le menu BALANCE (p. 18) et procédez comme indiqué. Vous devez aussi régler le volume de votre chaîne Hi-Fi.

22/05/96 9:47 Page 31 téléviseur raccordements

Après avoir effectué les raccordements, vous devez sélectionner : - la configuration 2 dans le menu CONFIGURATION AUDIO - et Elargi dans le menu HAUT-PARLEUR pour obtenir de la stéréo élargie - ou Dolby pour obtenir du son Dolby 3 Stereo. Puis procédez à l’équilibrage de l’environnement sonore. Pour cela, appelez le menu BALANCE (p. 18) et procédez comme indiqué. Vous devez aussi régler le volume de votre chaîne Hi-Fi.

MISE EN PLACE DES PILES

Pour ouvrir la trappe, appuyez à l’endroit indiqué et poussez dans le sens des flèches. Insérez 2 piles de 1,5 V type LR 06. Refermez le couvercle du compartiment à piles. Pour ne pas nuire à l’environnement, veuillez jeter les piles usagées dans les conteneurs prévus à cet effet.

30/05/96 17:05 Page 32 téléviseur télétexte Votre téléviseur est équipé pour recevoir le télétexte. Il existe 3 types de télétexte :

• le Télétexte (France-Europe),
• le Fastext (Grande Bretagne - Espagne),
• le Toptext (Allemagne). Si vous constatez des erreurs d'écriture (lettres manquantes) sur les pages de télétexte des chaînes Françaises (norme L), vérifiez que :
• vous avez une bonne réception,
• Oui est sélectionné à la ligne Réglage fin Télétexte du menu INSTALLATION (voir page 10).

A Z Sélectionnez une chaîne sur laquelle il y a du Télétexte (pour la France TF1, FR2). Z A

Brève pression sur la touche bleue, la page sommaire (Page 100) apparaît. Vous pouvez composer le numéro de la page désirée (3 chiffres automatiquement). Exemple : page 170, tapez 1, 7, 0 (le numéro s’affiche en haut et à gauche de l’écran). Dès que la page est trouvée, elle apparaît sur l’écran. Vous pouvez appeler les pages précédentes ou suivantes. Pendant que le télétexte est affiché, il vous est possible de régler le volume sonore ou de couper le son. Si vous voulez sortir du Télétexte, appuyez sur la touche >> . ACTUALITE BOURSE SPORT

1er média écrit d'information continue EN DIRECT GUIDE ZOOM

GUIDE Voir page suivante

Les 2 lignes de menu, sous la page télétexte, sont différentes en fonction du type de télétexte reçu (télétexte, fastext, toptext) et de la sélection que vous avez effectuée (voir page 33). Vous avez la possibilité de choisir différentes options par la ligne supérieure de ce menu. Celles-ci sont indiquées en couleur. Brève pression sur la touche de couleur correspondante (rouge, verte, jaune, bleue). GUIDE

La ligne inférieure du menu est alors activée. Appuyez à nouveau sur les touches de couleur pour sélectionner, selon la couleur indiquée dans la ligne inférieure, la fonction, la rubrique ou la page souhaitée. Pour réactiver la première ligne du menu, appuyez sur la touche rose. FAVORITE AFFICHE

ALARME Si une page d’alarme est transmise sur le Télétexte, il est possible de la faire apparaître à une heure déterminée. En composant le numéro de page alarme (ex : TVE : 697, ORF : 784). Composez les chiffres de l’heure désirée ( ex : 20h45, tapez 2, 0, 4, 5), le Télétexte disparaît. A l’heure voulue, la page alarme s’affichera sur l’écran. Pour effacer la page alarme, appuyez sur la touche bleue D puis sur la touche

30/05/96 17:06 Page 33 téléviseur télétexte Touche Type Inscription MENU Lorsque, les rectangles rouge et vert sont présents dans ces menus, chaque pression sur la touche rouge affiche la page précédente, et chaque pression sur la touche verte affiche la page suivante.

Fonctions Menus Affichage du menu Toptext (touche rouge). MENU P 100 ARD 11:25:49 TOP - Menu NACHRICHTEN FINANZ-INFOS SPORT WETTER LOTTO/SPIELE UEBERSICHT 2 DIE AKTUELLE DOLLARKURS WOCHENSCHAU SOUS PAGE AFFICHE A-Z/ADRESSEN SUBCODE FERNSEHEN TV HEUTE TV-MORGEN TOP-Menu Affichage direct des pages préférentielles imposées par l’émetteur (touches rouge et verte). PROG. TV Affichage des pages du programme TV (touches rouge et verte). GUIDE Affichage du thème (touche jaune) ou du domaine (touche bleue). INDEX Appel de la page Sommaine (touche rouge). DIRECT TOPTEXT Rouge FASTEXT

AFFICHE SUBCODE TV-TIPS TV-MORGEN AFFICHE SUBCODE INDEX PA 100 GUIDE INDEX GUIDE Sélection des différentes rubriques (touches rouge, verte, jaune ou bleue). Affichage de la page Sommaire (touche rouge). Vous pouvez appeler :

• la page précédente (touche rouge)
• la première page de la dizaine suivante de la page affichée (touche jaune)
• la première page de la centaine suivante de la page affichée (touche bleue). Ex : page affichée : 135 -> page appelée : 140 ou 200 Permet d’afficher les sous-pages s’il y en a. Le numéro de la sous-page affichée est souligné. Sélection des sous-pages par les touches rouge ou verte. Affichage d’une page choisie parmi une sélection de 6. Composez successivement, après avoir sélectionné un emplacement par les touches rouge ou verte, les numéros des pages que vous souhaitez appeler. Le numéro de la page affichée est souligné. La couleur des touches est en relation avec la fonction souhaitée. Sélection des fonctions. Pour les jeux : Brève pression sur la touche verte pour révéler une réponse cachée. Pour mieux voir : touche jaune 1re pression : moitié supérieure de l’écran doublée en hauteur. 2e pression : moitié inférieure de l’écran doublée en hauteur. 3e pression : retour au Télétexte normal. Affichage mixte : Brève pression sur la touche bleue, la page Télétexte s’affiche sur l’image TV. Si vous désirez arrêter le défilement des pages tournantes (ex : 4/7). Brève pression sur la touche rouge, le numéro de la page remplace «STOP». Une autre pression sur la touche rouge relance le défilement. Mise à jour automatique de la page affichée. Appuyez sur la touche jaune , vous pouvez regarder votre programme TV en attendant que la page recherchée soit trouvée. Quand la page est trouvée, l’indication «PAGE XXX REÇUE» apparaît à l’écran. Appuyez sur la touche bleue pour afficher la page. Composez le numéro de sous-page (ex : 0009). Appuyez sur la touche verte. L’image TV s’affiche et dès que la sous-page est trouvée, elle apparaît. GUIDE TV INDEX INDEX TELETEXTE AFFICHE SUBCODE HEADLINES SHARES AFFICHE SUBCODE SOUS PAGE INDEX PA 100 GUIDE

30/05/96 17:06 Page 34 téléviseur télétexte

COMMENT FAIRE VOTRE CHOIX

Pressions successives sur la touche rose pour sélectionner les options possibles dans la couleur désirée. MENU FAVORITE AFFICHE MEMO (+) TOP-Menu GUIDE PROG TV DIRECT MENU FAVORITE AFFICHE

FAVORITE INDEX, GUIDE (Télétexte ou Fastext). INDEX SUBCODE

Touche bleue : SUBCODE.

Pour mettre en mémoire votre choix, brève pression sur la touche (+). SOUS-TITRES En cas d’émissions transmises avec sous-titres (Télétexte) (par exemple pour les malentendants), les sous-titres peuvent être incrustés. Cherchez le numéro de page correspondant dans le sommaire du Télétexte et entrez-le. Dès que la page aura été trouvée, vous verrez le programme de télévision normal avec incrustation des sous-titres.

Les dernières nouvelles peuvent être incrustées sur l’image de télévision. Cherchez le numéro de page correspondant aux dernières nouvelles dans le sommaire du Télétexte et entrez-le. Dès que la page aura été trouvée, vous verrez le programme de télévision normal avec incrustation des dernières nouvelles sur l’image de télévision. La télécommande permet d’effectuer de nouveau tous les réglages du son et de l’image. Dès qu’une nouvelle information est disponible, elle est automatiquement visualisée sur l’image télévision. Lorsque vous commutez sur une autre chaîne, la fonction «Dernières nouvelles» sera mise hors de fonction. Si après avoir lu ces informations, vous désirez les effacer, appuyez sur la touche bleue D

INDEX MENU Brève pression sur la même touche de couleur (rouge, verte, jaune ou bleue) pour faire votre choix. MEMO (+) SOUS-PAGE FAVORITE

Touche jaune : AFFICHE, RENOUV.

AFFICHE INDEX PA 100 Touche verte : FAVORITE, SOUS-PAGE. puis sur la touche SUBCODE TOP-Menu Touche rouge : MENU, DIRECT, PROG.TV, GUIDE (Toptext) Pour effacer le sous-titrage, appuyez 2 fois sur la touche SUBCODE MEMO (+) RENOUV. AFFICHE ZOOM FAVORITE Sous-Pages

30/05/96 17:28 Page 35 téléviseur programmation manuelle Vous pouvez utiliser ce menu de réglage des chaînes si vous ne souhaitez pas lancer ou relancer l’auto-programmation (dans le cas où il y a peu de chaînes dans votre région ou si une nouvelle chaîne émet). PROGRAMME PROGRAMME Le menu suivant apparaît : PROGRAMME est sélectionné. Si ce n’est pas le cas sélectionnez la ligne sommaire par la touche jaune C P. et PROGRAMME par la touche

Si le menu n’est pas en français, reportez-vous au chapitre INSTALLATION page 10. Norme Sélectionnez la ligne Norme (-/+) (touche jaune).

Norme (-/+) France Décodeur Aucun AV1 Recherche Canal terrestre CH 22 Canal câble CC-Chaîne Réglage fin Nom de station FR3 Effacer (-) Mémoriser (+) Accéder à l'organisation

Sélectionnez la norme d’émission : PAL BG (Euro) : Europe de l’Ouest (BG)

: France et Luxembourg (L L’) PAL BG+ : Normes réémetteurs Suisse SECAM DKK’ : Europe de l’Est, Moyen-Orient (DKK’) PAL I (UK) : Royaume-Uni et Irlande (I) Décodeur AV2

T E L E F U N K E N Norme (-/+) France Cette fonction permet de faciliter l’accès aux programmes par les touches PR – et + (zapping). Selectionnez la ligne Décodeur (touche jaune). Validez l’une des options : Aucun = Pas de décodeur AV1 = Décodeur raccordé sur la prise péritel AV1. AV2 = Décodeur raccordé sur la prise péritel AV2. Décodeur

PROGRAMME Vous ne connaissez pas les numéros de canaux. Sélectionnez la ligne Recherche (touche jaune).

Aucun AV1 AV2 Recherche Canal terrestre CH 22 Canal câble CC-Chaîne Réglage fin Nom de station FR3 Effacer (-) Mémoriser (+) Accéder à l'organisation

AV3 AV2 Recherche Canal terrestre CH 22 Canal câble CC-Chaîne Réglage fin Nom de station FR3 Effacer (-) Mémoriser (+) Accéder à l'organisation

Lancez la recherche en appuyant : Sur + : dans le sens croissant. Sur - : dans le sens décroissant. Le curseur indique dans quelle partie de la gamme s’effectue la recherche. Les numéros de canaux s’inscrivent à la ligne

• Canal terrestre pour la réception par l’antenne

• Canal câble pour les réseaux cablés. Dès qu’une chaîne est captée, l’image apparaît. Si l’image correspond à la chaîne désirée, passez à la ligne Chaîne, sinon relancez la recherche en appuyant sur +. T E L E F U N K E N Norme (-/+) France Décodeur Aucun AV1 Recherche Canal terrestre CH 22 Canal câble CC-Chaîne Réglage fin Nom de station FR3 Effacer (-) Mémoriser (+) Accéder à l'organisation

Vous connaissez les numéros de canaux. Sélectionnez la ligne (touche jaune)

• Canal terrestre pour les canaux hertziens (antenne) ou
• Canal câble pour les réseaux cablés. Composez le numéro de canal : 2 chiffres obligatoirement. Exemple : canal 6, composez le 0, puis le 6. AV1 T E L E F U N K E N Norme (-/+) France Décodeur Aucun AV1 Recherche Canal terrestre CH 22 Canal câble CC-Chaîne Réglage fin Nom de station FR3 Effacer (-) Mémoriser (+) Accéder à l'organisation

30/05/96 17:29 Page 36 téléviseur programmation manuelle Chaîne Sélectionnez la ligne Chaîne (touche jaune).

Composez le numéro de la chaîne. Programme de 1 à 9 : Brève pression sur le chiffre correspondant (ex: 03, tapez 3). Programme de 10 à 99 (ex : 52) : Brève pression sur le 5 pour afficher la dizaine : A Z

Brève pression sur 2 pour afficher le chiffre des unités : 5 2

AV2 T E L E F U N K E N Norme (-/+) France Décodeur Aucun AV1 Recherche Canal terrestre CH 22 Canal câble CC-- Chaîne

Réglage fin Nom de station FR3 Effacer (-) Mémoriser (+) Accéder à l'organisation

Facultatif : à utiliser en cas d’images brouillées ou de recherche d’un émetteur particulier, par exemple le canal d’un magnétoscope. Réglage fin Sélectionnez la ligne Réglage fin (touche jaune).

Canal câble Chaîne CC-03 Réglage fin Nom de station FR3 Effacer (-) Mémoriser (+) Accéder à l'organisation

+ : meilleur piqué d’image ou recherche plus haut dans la gamme – : moins de contour ou recherche plus bas dans la gamme. Nom de station Sélectionnez la ligne Nom de station. Vous disposez de 6 caractères pour composer le nom de la chaîne. Maintenez la pression : les signes, chiffres et lettres défilent dans l’ordre de l’alphabet. Maintenez la pression : les lettres défilent dans l’ordre inverse. Quand vous avez affiché le caractère recherché, passez au caractère suivant ou précédent. PROGRAMME A Z

AV3 T E L E F U N K E N Norme (-/+) France Décodeur Aucun AV1 Recherche Canal terrestre CH 22 Canal câble CC-Chaîne Réglage fin AV2 Effacer (-) Mémoriser (+) Accéder à l'organisation

Mémoriser - Effacer Brève pression, votre chaîne est mémorisée. Si vous voulez Effacer, appuyez sur Relancez la recherche pour une autre chaîne. Recherchez et mémorisez toutes les chaînes de la même norme en recommençant les mêmes opérations à partir de Recherche, Canal terrestre ou Canal câble. Faîtes de même pour une autre norme à partir de Norme. AV2 Nom de station FR3 Pour laisser un espace, recherchez le caractère vide (entre ? et A). Sélectionnez la ligne Effacer (-) Mémoriser (+). AV1

AV1 AV2 T E L E F U N K E N Norme (-/+) France Décodeur Aucun AV1 Recherche Canal terrestre CH 22 Canal câble CC-Chaîne Réglage fin Nom de station FR3 Effacer (-) AV3 AV2 Mémoriser (+) Accéder à l'organisation

Accéder à l’organisation Lorsque toutes les chaînes ou la nouvelle chaîne ont été recherchées, vous pouvez accéder au menu de gestion des chaînes. Sélectionnez la ligne Accéder à l’organisation (touche jaune) Le menu de Gestion des chaînes apparaît. Procédez comme décrit page 7 pour classer les chaînes dans l’ordre qui vous convient et leur attribuer un nom si ce n’était pas déjà le cas. Pour revenir au menu PROGRAMME appuyez une fois sur la touche

Pour effacer les menus appuyez deux fois sur la touche >> . Gestion des chaînes

PR+, PR- Sélectionner une chaîne +, -, 0..9 Changer son numéro Bleu Changer son nom Jaune Supprimer ce canal Touche (TV) Quitter ce menu

Nous vous recommandons de découper cette vignette pour qu’un enfant ne puisse pas en prendre connaissance. SI VOUS NE VOUS SOUVENEZ PLUS DE VOTRE CODE PERSONNEL Appuyez sur la touche jaune pour sélectionner le ligne Sommaire du menu, puis sur la touche (+) pour sélectionner VERROUILLAGE. Appuyer sur la touche jaune pour sélectionner la ligne Entrer votre numéro de code. PR + et Appuyez simultanément sur les touches du téléviseur.

L’ancien code se trouve alors effacé et vous pouvez en entrer un nouveau. Après le changement de code, il n’est pas nécessaire de reverrouiller les programmes qui étaient verrouillés.
