Type de produit	Support mural pour écran
Marque	THOMSON
Modèle	ACC912
Largeur (mm)	616
Hauteur (mm)	440
Profondeur (mm)	36
Poids (kg)	4,7
Matériau	Acier (estimation)
Type d'écran compatible	Écrans plats avec trous de montage standard
Contenu du kit	Support mural, 6 vis de fixation support, 6 chevilles, 6 vis de fixation moniteur, 6 rondelles, gabarit de perçage, guide d'installation
Fixation murale	6 points d'ancrage, perçage 8 mm, profondeur 80-100 mm
Réglage d'angle	Oui, via vis de réglage
Installation	Par un technicien qualifié recommandé
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas installer soi-même; utiliser les chevilles fournies; vérifier la solidité du mur

FOIRE AUX QUESTIONS - ACC912 THOMSON

Comment installer le support mural THOMSON ACC912 ?

L'installation doit être réalisée par un technicien qualifié. Utilisez le gabarit de perçage fourni, percez 6 trous de 8 mm à une profondeur de 80 à 100 mm, insérez les chevilles, fixez le support mural avec les vis et rondelles, puis montez l'écran en clipsant les supports moniteur.

Quel poids maximum le support peut-il supporter ?

Le poids supporté n'est pas spécifié dans la notice. Nous recommandons de ne pas dépasser la capacité de charge du mur et de suivre les consignes de sécurité. Le support lui-même pèse 4,7 kg.

Quelle taille d'écran est compatible avec ce support ?

La notice ne précise pas de taille maximale, mais le support mesure 616 mm de large, il est adapté aux écrans plats de taille moyenne à grande avec des trous de montage standard. Vérifiez la compatibilité VESA de votre écran.

Les vis et chevilles sont-elles incluses dans le kit ?

Oui, le kit comprend 6 vis de fixation du support, 6 chevilles, 6 vis de fixation moniteur, 6 rondelles, un gabarit de perçage et un guide d'installation.

Puis-je installer le support seul ?

Non, il est fortement déconseillé d'installer le produit seul. La notice recommande l'intervention d'un technicien qualifié pour éviter les risques de chute et de blessures. L'installation à deux personnes est également recommandée pour manipuler l'écran.

Comment détacher les supports moniteur du support mural ?

Pour détacher les supports moniteur, tirez-les dans le sens de la flèche 1, puis levez-les dans le sens de la flèche 2, et enfin levez-les hors de la charpente de montage comme indiqué dans la notice.

Quel type de mur est nécessaire pour l'installation ?

Le mur doit être en matériau solide capable de supporter le poids de l'écran et des enceintes (pierre dure ou tendre, briques pleines ou creuses). Le plâtre seul ne suffit pas. Chaque point d'ancrage doit supporter une force de 70 N en pression normale et 100 N en arrachement.

Comment nettoyer le support mural ?

Nettoyez le support avec un chiffon sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la surface.

Que faire en cas de perte des pièces de fixation ?

Contactez le service technique agréé du constructeur pour obtenir des pièces de rechange adaptées. N'utilisez pas de vis ou chevilles non conformes, cela pourrait compromettre la sécurité.

Est-il possible de régler l'angle d'inclinaison de l'écran ?

Oui, le support est équipé de vis de réglage d'angle permettant d'ajuster l'orientation de l'écran après installation. Consultez la notice pour le réglage précis.

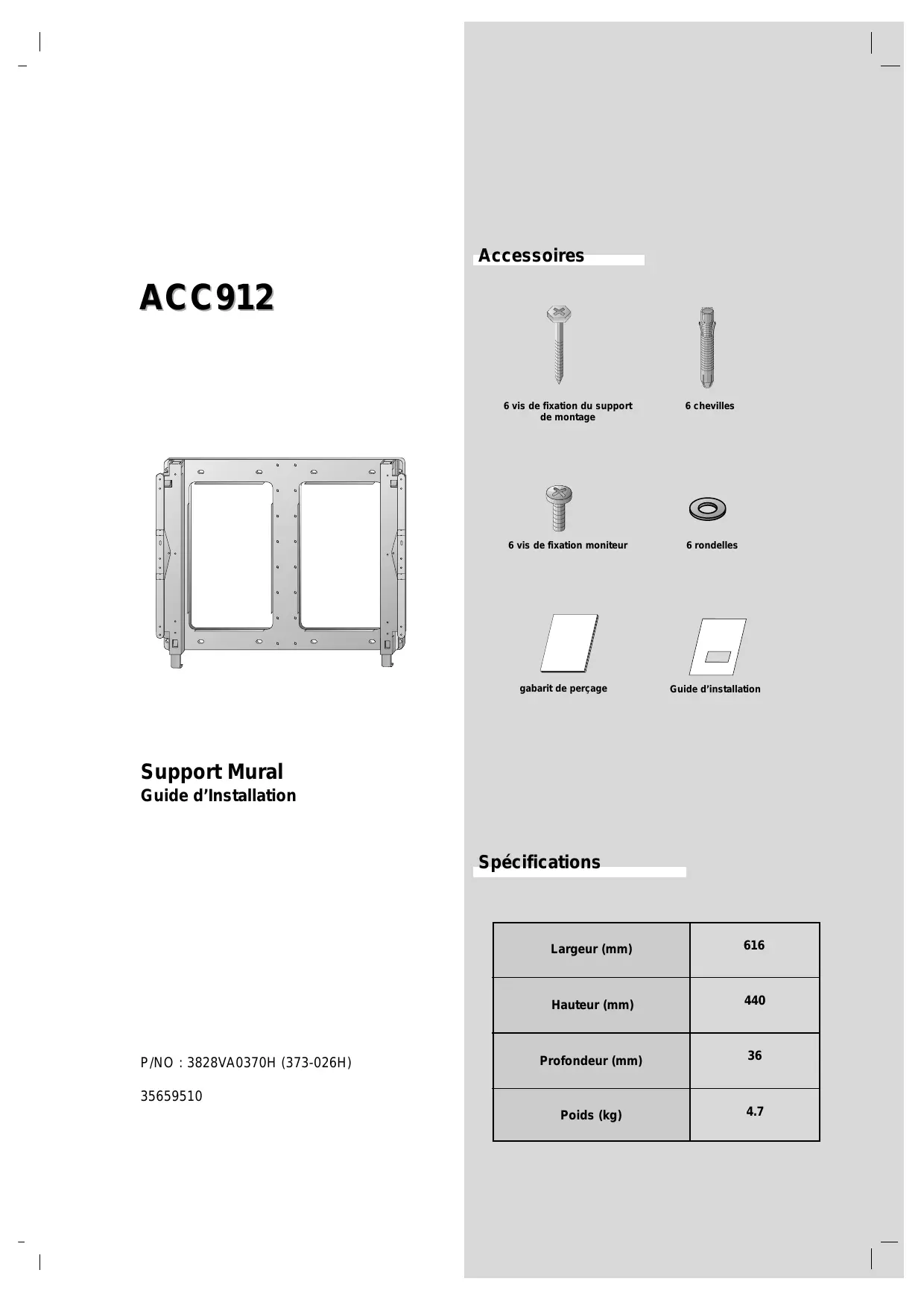

MODE D'EMPLOI ACC912 THOMSON

6 vis de fixation du support de montage

6 chevilles

6 vis de fixation moniteur

6 rondelles

gabarit de perçage

Guide d'installation

Spécifications

Largeur (mm)	616
Hauteur (mm)	440
Profondeur (mm)	36
Poids (kg)	4.7

Consignes de Sécurité

• Un technicien SAV qualifié doit installer le produit proprement après avoir lu ce manuel attentivement
• Le technicien SAV qualifié doit remettre ce manuel au consommateur après l'installion et lui demander de le lire et le conserver.

- Suite à la lecture, le garder toujours à portée de l'utilisateur.

AVERTISSEMENT

Ne pas installer le produit vous-même. Contactez le service technique agréé du Constructeur.

Cela peut causer des blessures.

Ne pas installer le produit dans un t endroit inadapté.

Cela peut causer sa chute et provoquer des blessures

Contacter le service technique agréé pour déplacer et remettre le produit après Installation

L'installation nécessite une technique spécifique : le déplacement et l'installation par vous-même peut créer des problèmes de sécurité.

Ne pas se suspendre ou faire des chocs sur ce produit.

Cela peut causer sa chute et provoquer des blessures.

Installer le produit en suivant les instructions du manuel.

Autrement cela peut causer de sérieuses blessures ou endommager l'appareil.

Avant l'installation, vérifiez que les Matériaux du mur aient des spécifications satisfaisantes et soyez sur d'utiliser les Points d'ancrage fournis avec l'appareil.

Autrement cela peut générer des problèmes de sécurité.

Ne pas placer une source de chaleur (radiateur ou appareil de chauffage) ou un humidificateur sous le produit.

Cela peut créer un feu ou générer des décharges électriques.

Soyez sûr d'avoir débranché l'appareil avant de l'installer.

Autrement cela peut créer un feu ou générer des décharges électriques.

Ne pas installer le produit vous-même, demandez de l'aide.

Cela peut générer la chute du produit et provoquer des blessures.

Durant le perçage, utilisez des forets agréés par le constructeur et la profondeur des trous doit correspondre aux spécifications.

Autrement cela peut générer des problèmes de sécurité.

Ne pas installer près d'un sprinkler, d'un détecteur, d'une haute tension, de toute source d'énergie ou sur un lieu qu'un impact ou une vibration puisse affecter.

Ne pas installer le produit à mains nues.

Cela peut causer des blessures.

▶ Détacher les supports moniteur du support mural:
Tirer les supports moniteur dans le sens de la flèche 1
Lever les supports moniteur dans le sens de la flèche 2
Lever les supports moniteur de la charpente de montage dans le sens de la flèche 3

Comme montré ci-dessus, placer avec précaution l'écran face en bas sur une surface amortissante pour protéger le moniteur et l'écran d'eventuels dommages.

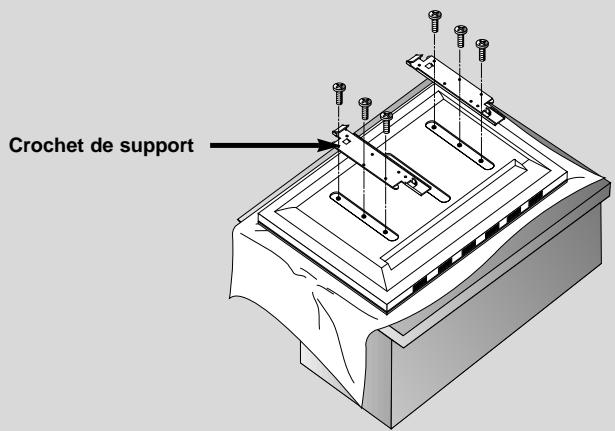

Installer les supports sur le moniteur comme indiqué ci-dessus. Installer les 6 vis solidement à l'arrière du moniteur sur les trous prévus à cet effet. Soyez sûr que les crochets de support sont sur le côté supérieur du moniteur.

Garder ces instructions pour de futures manipulations

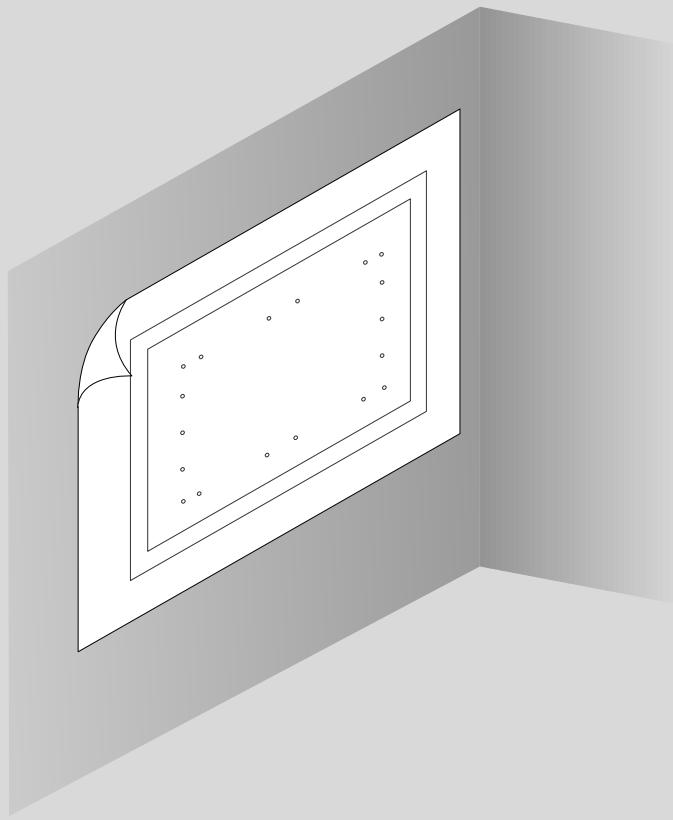

• Utiliser le gabarit de perçage, marquer les positions des points d'ancrage montrés par le dessin sur le mur, en utilisant un point central ou un autre système pour clairement identifier la position des 6 trous à percer.
• Attention: La surface du mur où vont être montés les supports doit être capable de supporter, le poids du moniteur et des enceintes (ex : pierre naturelle dure ou tendre, briques ou blocs creux).
• Attention: L'enduit de plâtre n'est pas assez solide pour supporter le produit à moins que les fixations soient ancrées avec des constructions standards comme des clous capables de supporter le poids du moniteur et des enceintes. Si vous ne pouvez pas déterminer la solidité des matériaux, chaque trou de perçage doit pouvoir supporter une force de 70 N en pression normale et de 100 N pour une force d'arrachement

3

< Comment fixer les chevilles et les vis >

a

Rondelles Vis de réglage d'angle

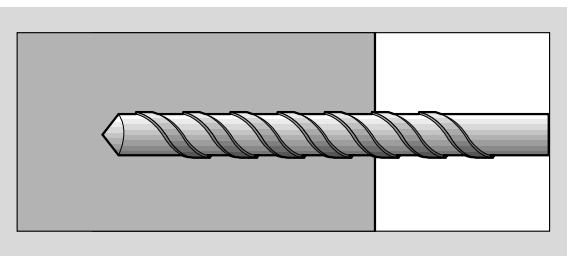

a. Percer les 6 trous positionnés comme indiqué en page 7. Utiliser un foret de 8mm approprié aux matériaux du mur, percer sur une profondeur de 80 à 100 mm.
b. Nettoyer chaque trou.
c. Insérer les chevilles fournies avec le kit de fixation murale dans chacun des 6 trous
d/e. Monter le kit de fixation murale en utilisant les 6 rondelles et vis fournies Ajuster les vis réglant l'angle, comme ci-dessus.

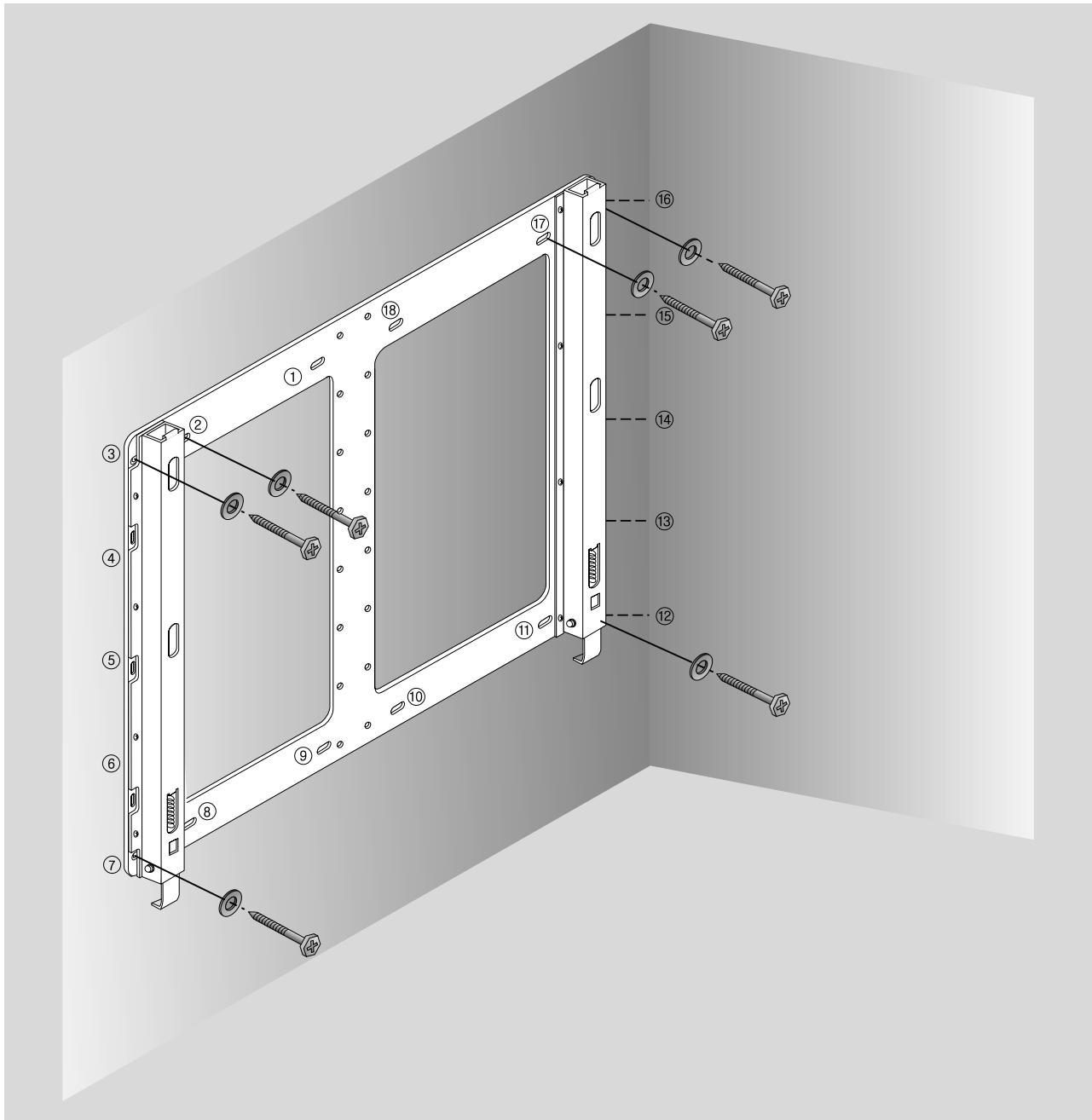

▶ Fixer le support mural au mur comme indiqué ci-dessus en utilisant les trous 2.3.7.12.16 et 17.

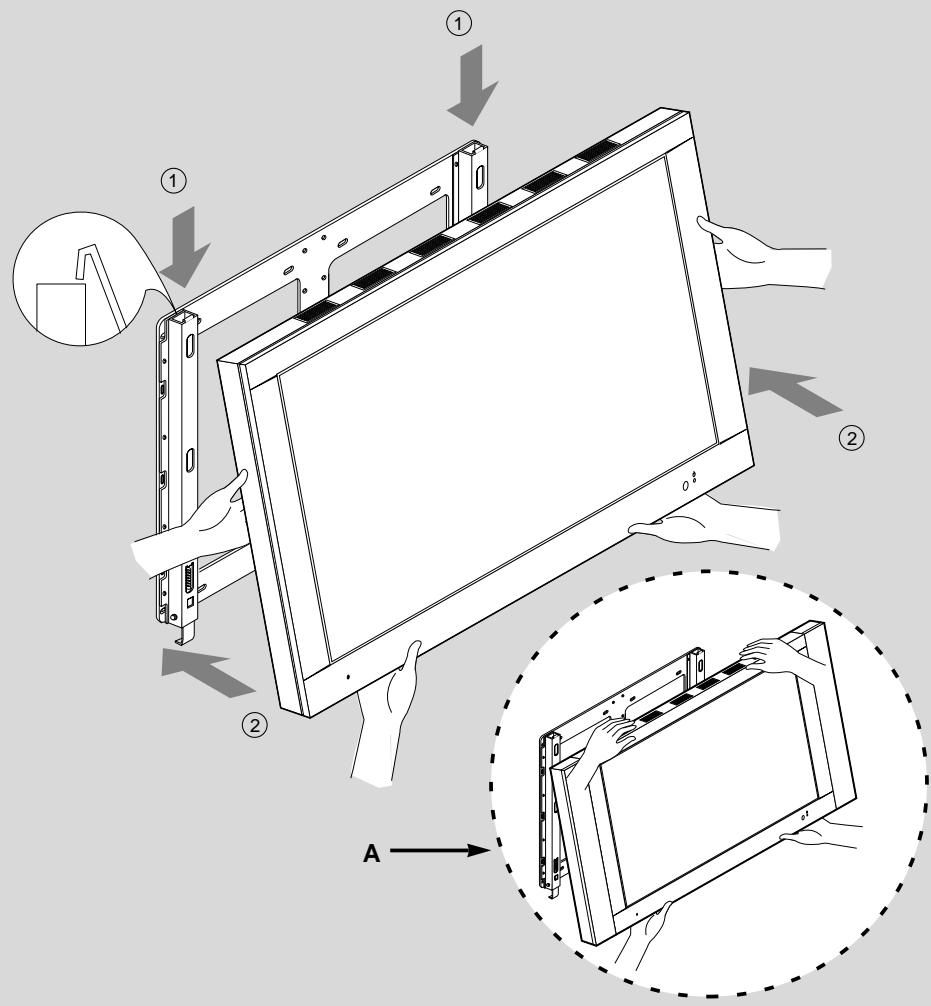

En s'aidant du dessin ci-dessus, deux personnes capables de supporter le poids de l'appareil doivent procéder de la manière suivante :

Monter avec précaution le moniteur et le placer en position sur le kit de fixation mural comme indiqué en figure 1. Pousser le bas du moniteur contre le mur comme spécifié par les flèches en 2 : alors, le moniteur va se placer en position contre le kit de fixation murale avec un “click”.

Attention: soyez sur de monter le kit moniteur/enceinte fixés au moniteur uniquement, ne pas monter en utilisant seulement les enceintes.
