MODE D'EMPLOI ECRAN PC PAVILION 27XI IPS HP

Moniteurs rétroéclairés LED Pavilion IPS

Guide de l'utilisateur

Microsoft, Windows et Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Les garanties applicables aux produits et services HP sont décrites dans les documents de garantie accompagnant ces produits et services. Aucune partie du present document ne saurait et est interprêtée comme une garantie supplémentaire. HP ne saurait est tenue responsable des évientuelles erreurs techniques ou d'édition contenues dans ce guide, ni des omissions.

Ce document contient des informations propriétaires protégées par droit d'auteur. Aucune partie de ce document ne peut être photocopie, reproductive ou traduite dans une autre langue sans l'accord écrit préalable de Hewlett-Packard Company.

Première édition (octobre 2012).

Numéro de referencia du document : 701319-051

À propos de ce guide

Ce guide fournit des informations sur les caractéristiques du moniteur, l'installation du moniteur, en utilisant le logiciel et les specifications techniques.

AVERTISSEMENT! Ce symbole signale des instructions dont le non-respect pourrait entraîner des blessures ou la mort.
ATTENTION: Ce symbole signale des instructions dont le non-respect pourrait entraîner des dommages pour le matériel ou la perte d'informations.
REMARQUE: Ce symbole signale des informations supplémentaires importantes.

Sommaire

1 Caracteristiques du produit 1

Moniteurs HP Pavilion IPS 1

2 Installation du moniteur 3

Fixation du socle de l'apos;écran 3

Éléments arrêté 5

Connexion des cables 6

Commandes du panneau avant 9

Réglage du moniteur 10

Mise sous tension du moniteur 10

Politique de HP en termes de filigrane et de rémanence d'image 11

Localisation de I'etiquette des capacités électriques 12

Installation d'un dispositif antivol 12

3 Utilisation du logiciel My Display 13

Installation du logiciel 13

Utilisation du logiciel 13

4Trouver plus d'informations 14

Guides de reference 14

Annexe A Caracteristiques techniques 15

Modles 20xi/20bw/20fi 15

Modles 22xi/22bw/22fi 16

Modles 23xi/23bw/23fi 17

25xi/25bw Models 18

Modles 27xi/27bw 20

Detection des résolutions pré-regliées 21

Modles 20" 21

Modles 22", 23", 25", 27" 21

Bouton d'alimentation D 22

Définition des modes utiliser 22

Economiseur d'energie 23

1 Caractéristiques du produit

Moniteurs HP Pavilion IPS

Ces modèles d'écrans sont dotés d'un affichage à cristaux liquides à matrice active de type TFT, un panneau IPS (in-plane switching) Les modèles et caractéristiques de moniter comprément :

• Modèles 20xi/20bw/20fi, écran à zone d'affichage 20 pouces (50,8 cm) en diagonale, à résolution 1600 × 900 , et prise en charge plein écran pour les résolutions plus faibles; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le format d'image d'origine,
• Modèles 22xi/22bw/20fi, écran à zone d'affichage 21,5 pouces (54,6 cm) en diagonale, à résolution 1920 × 1080 , et prise en charge plein écran pour les résolutions plus faibles; inclut la mise à l'échelle personalisée pour une taille d'image Tmaxale tout en conservant le format d'image d'origine,
• Modèles 23xi/23bw/23fi, écran à zone d'affichage 23 pouces (58,4 cm) en diagonale, à résolution 1920 × 1080 , et prise en charge plein écran pour les résolutions plus faibles; inclut la mise à l'échelle personalisée pour une taille d'image Tmaxale tout en conservant le format d'image d'origine,
• Modèle 25xi/25bw, écran à zone d'affichage 63,5 cm (25 pouces) en diagonale, à résolution 1920 × 1080 , et prise en charge plein écran pour les résolutions plus faibles inclut la mise à l'échelle personalisée pour une taille d'image maximale tout en conservant le format d'image d'origine,
• Modèle 27xi/27bw, écran à zone d'affichage 68,6 cm (27 pouces) en diagonale, à résolution 1920 × 1080 , et prise en charge plein écran pour les résolutions plus faibles inclut la mise à l'échelle personalisée pour une taille d'image maximale tout en conservant le format d'image d'origine,
  Retroéclairage LED qui consomme moins d'énergie que les rétroéclairages CCFL standard
  Inclinaison et angle large favorisant le visionnage en position assise, debout ou de cotoé
• Entrée de signal video prénant en charge le signal analogique VGA
• Entrée de signal video prénant en charge le signal numérique DVI
• Entrée de signal video pour prendre en charge l'interface multimédia haute définition (HDMI)
• Fonction Plug and Play si celle-ci est prise en charge par votre système d'exploitation
  Fourniture d'un emplacement de sécurité à l'arrière du moniteur pour dispositif antivol optionnel
• Réglages à l'écran (On-Screen Display, OSD) en plusieurs langues facilitant le réglage et l'optimisation de l'écran
  My Display pour le réglage des paramètres du moniteur
  High-bandwidth digital content protection (HDCP) sur DVI et entrées HDMI (pour certains modèles avec HDMI)

CD de logiciel et de documentation contenant les pilotes de l'écran et la documentation produit
- Fonction d'économie d'énergie répondant aux exigences de réduction de la consommation électrique
- Les consignes de sécurité, certifications et avis de conformité pour ces produits sont disponibles dans le HP LCD Monitors Reference Guide fourni sur le CD livre avec le moniteur.

2 Installation du moniteur

Pour installer le moniteur, assurez-vous que ni l'ordinateur, ni ses péripériques, ni le moniteur ne sont sous tension et suivez les instructions ci-dessous.

Fixation du socle de l'apos;écran

ATTENTION: L'écran est fragile. Évitez de toucher ou appliquer une pression sur l'écran; cela peut cause des dommages.
ASTUCE : Pour les écrans avec cadres polis, prenez en compte l'emplacement de l'écran car le cadre peut provoquer des réflexions interférentes provenant de surfaces lumineuses et brillantes environnantes.

1. Sortez le moniteur du carton et placez-le face vers le bas sur une surface plane.
2. Insérez le support dans la fente à l'arrière de la tete d'affichage jusqu'à ce qu'il s'enclenche.

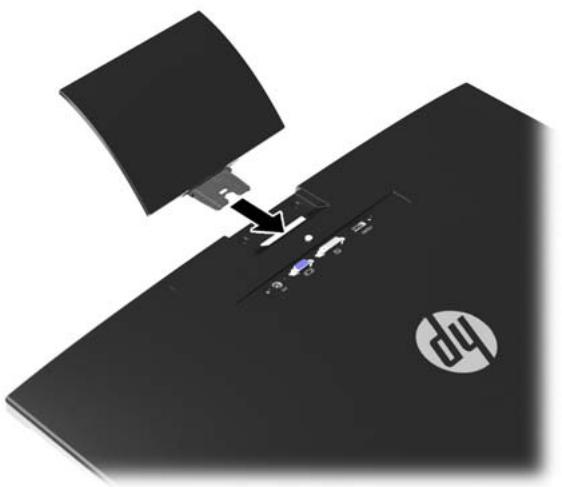

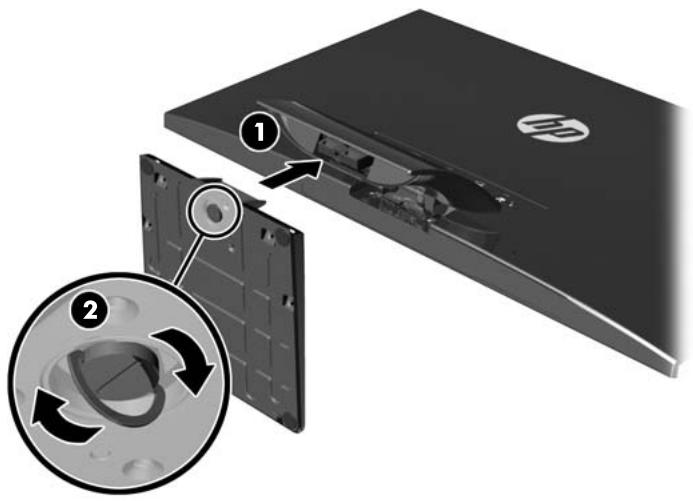

Figure 2-1 Insertion du socle

1. Fixez la base au socle.

REMARQUE : Pour les modèles 25 "et 27 ", serrez la vis sur le fond de la base à la main. Pour tous les autres modèles, fixez la base sur le socle et le crochett en plastique se verrouille automatiquement.

Figure 2-2 Fixation de la base

Éléments arrêtés

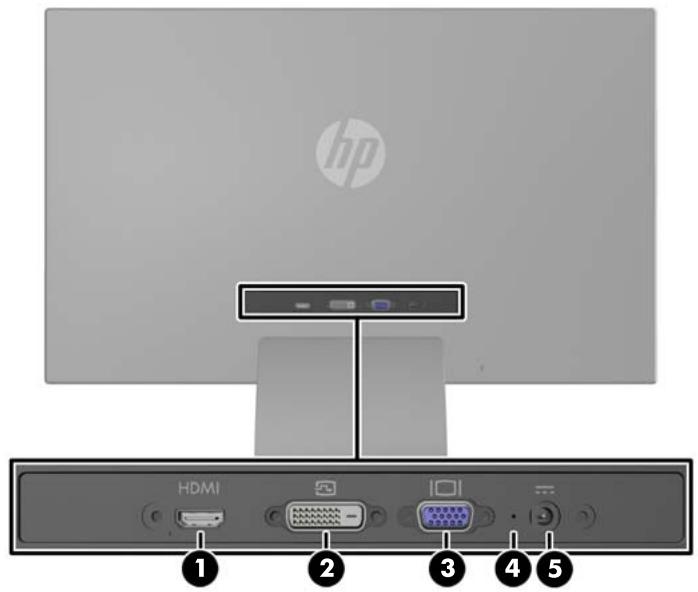

Figure 2-3 Éléments arrêté

Élément		Fonction
1	HDMI	Permet de connecter le cable HDMI entre l'ordinateur le moniteur.
2	DVI-D	Permet de connecter le cable DVI-D entre l'ordinateur et le moniteur.
3	VGA	Permet de connecter le cable VGA entre l'ordinateur et le moniteur.
4	Voyant à LED CC	S'allume lorsque l'adaptateur d'alimentation est connecté au moniteur.
5	Connecteur du cordon d'alimentation	Permet de raccorder le cordon d'alimentation externe à l'écran.
* certains modèles

Connexion des câbles

1. Placez le moniteur pres de l'ordinateur, dans un endroit pratique et bien ventilé.
2. Branchez le cable de sinal.

REMARQUE : L'écran peut prendre en charge une entrée analogue, numérique ou HDMI. Le mode video est déterminé par le cable video utilisé. Les entrées reçivent un signal video valide sont détectées automatiquement par l'écran. Vous pouze selectionner les entrées en appuyant sur le bouton +/source sur le panneau avant, ou au moyen de la commande OSD (On-Screen Display) en appuyant sur le bouton Menu.

• Pour un fonctionnement analogique, utilisez un cable de signal VGA. Connectez une extrémité du cable VGA au connecteur VGA situé à l'apos;arrière de l'apos;écran et l'autre extrémité au connecteur VGA de l'ordinateur.

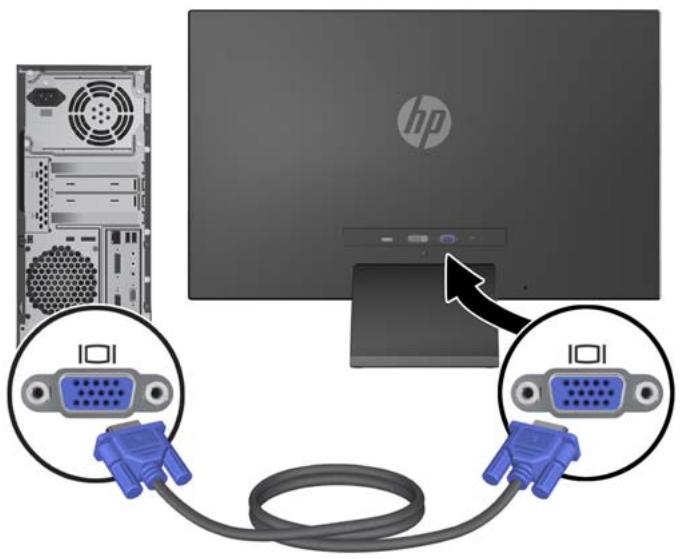

Figure 2-4 Connexion du cable signal VGA (fourni* avec certains modèles)

• Pour le fonctionnement en mode numérique DVI, utilisez le cable signal DVI-D. Connectez une extrémité du cable DVI-D au connecteur DVI situé à l'apos;arrière de l'apos;écran et l'autre extrémité au connecteur DVI de l'ordinateur.

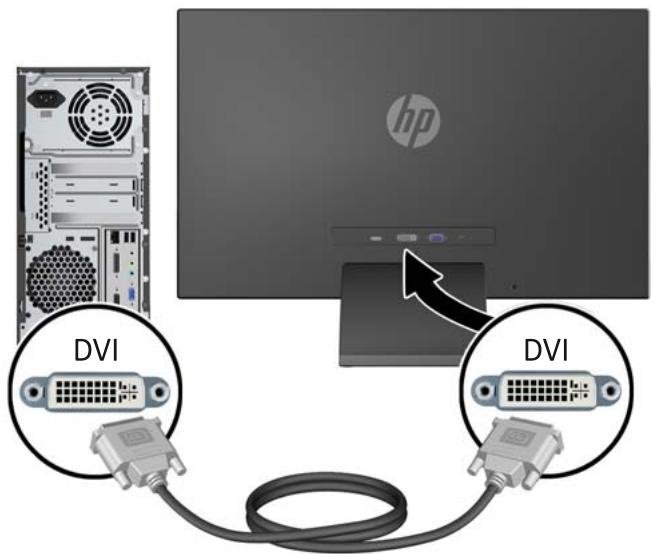

Figure 2-5 Connexion d'un cable d'interface DVI (fourni* avec certains modèles)

OU

• Branchez une extrémité du cable HDMI au connecteur HDMI à l'arrière du moniteur (certains modèles) et l'autre extrémité du cable HDMI sur le périphérique d'entrée. Le cable HDMI n'est pas fourni. Connectez une extrémité du cable HDMI au connecteur HDMI situé à l'arrière de l'écran et l'autre extrémité au connecteur HDMI de l'ordinateur.

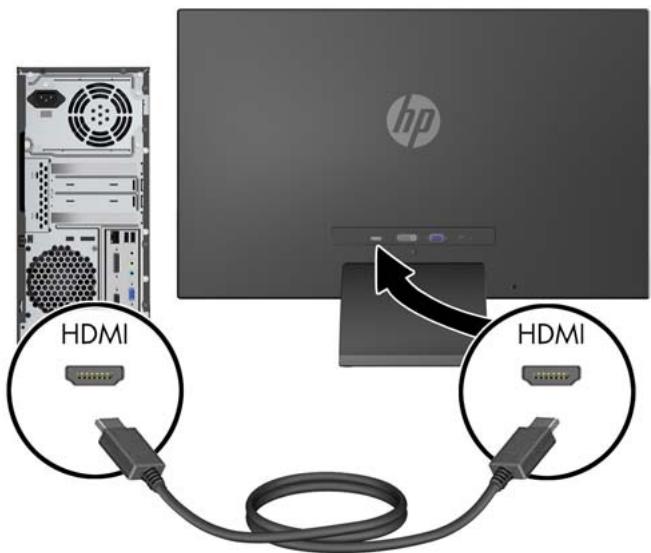

Figure 2-6 Branchement du cable HDMI (cable non fourni)

1. Branchez l'extrémité ronde du cordon d'alimentation sur le moniteur puis branchez une extrémité du cordon d'alimentation sur le bloc d'alimentation et l'autre extrémité dans une prise secteur mise à la terre.

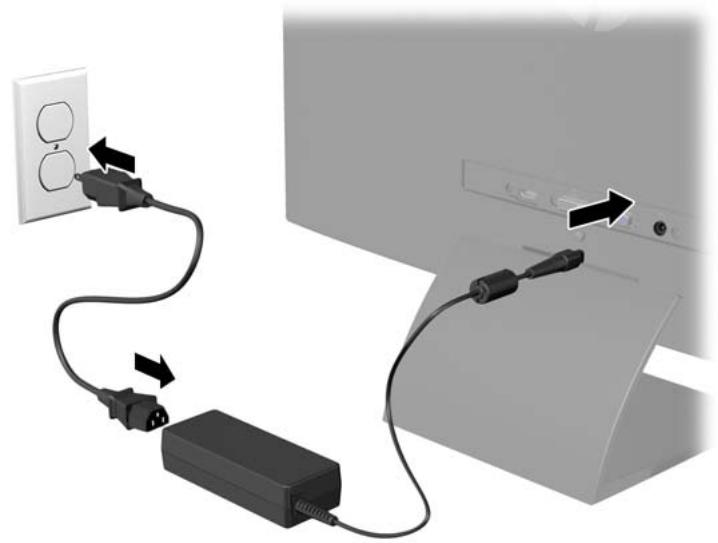

Figure 2-7 Connexion du cable d'alimentation

AVERTISSEMENT! Pour diminuer le risque de chic électrique ou de dommages matériels :

Ne neutralise pas la connexion de terre du cordon d'alimentation. La prise de terre est un élément de sécurité essentiel.

Branchez le cordon d'alimentation sur une prise secteur mise à la masse (reliée à la terre), accessible facilement.

Pourmettrelematérielhors tension,debranchelezcordond'alimentationde la prise secteur.

Pour votre sécurité, ne posez rien sur les cordons d'alimentation ou les câbles signaux. Disposez les câbles de sorte que personne ne risque de marcher ou de trébucher dessus. Ne tirez pas sur le cordon ou sur un cable. Pour débrancher le cordon d'alimentation de la prise secteur, saisissez la fiche puis tirez-la vers vous.

Commandes du panneau avant

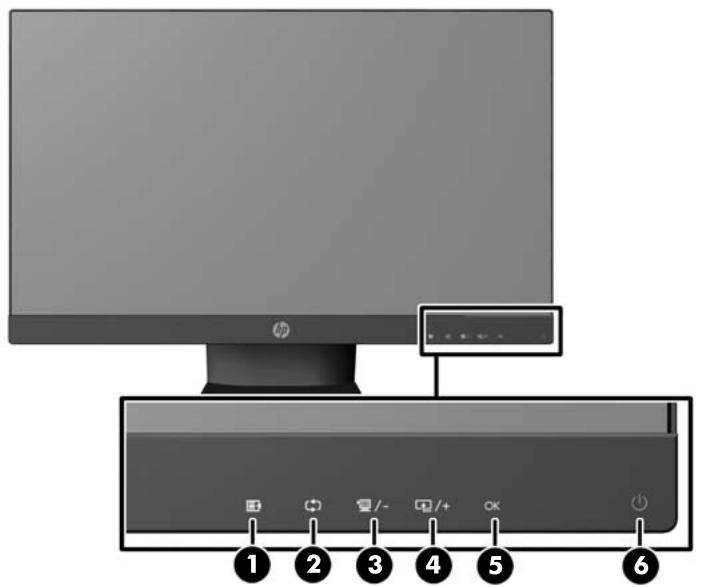

Figure 2-8 Commandes du panneau avant de I'ecran

REMARQUE : Les commandes de la façon avant des modèles HP 25xi/25bw et HP 27xi/27bw sont inactives à qu'elles ne soient allumées. Pour activer les commandes, appuyez sur la zone où les icônes sont situées. Toutes les icônes s'allument et deviennent actives. Le rétro-éclairage pour les icônes s'éteint à la sortie du menu de réglage à l'écran OSD ou lorsque le menu OSD devient inactif.

Tableau 2-1 Commandes du panneau avant du moniteur

Commande			Fonction
1	E	Menu	Oùuvre, sélectionne ou quatre le menu de réglage à l'écran (OSD).
2	(+)	Réglage automatique	Appuyez et maintenez pour régler automatiquement l'image à l'écran.
			REMARQUE: Ce élément ne peut être utilisé qu'avoc un signal d'entrée VGA.
3	/	Quick View/Minus (Vue rapide/Plus)	Si le menu de réglage à l'écran est affiché, permet de revenir en arrêté dans les options et de diminuer le niveau des réglages.
			Si le menu OSD est désactivé, appuyez pour activer le bouton Quick View qui可以选择 les différents paramétres (HP Enhance+, film, photo, jeu, texte, personnalisation)
4	/+	Plus/Source	Si le menu de réglage à l'écran (OSD) est affiché, permet de naviguer en avant dans les options et d'augmenter le niveau des réglages.
			Si le menu de réglage à l'apos; écran (OSD) est inactif, appuyez sur ce bouton pour activer le bouton source qui désits l'apos; entrée du signal video (VGA, DVI ou HDMI)

Tableau 2-1 Commandes du panneau avant du moniteur (suite)

Commande		Fonction
5	OK	OK
6		Mise sous tension

REMARQUE : Pour afficher le simulator du menu OSD, rendez-vous sur la Bibliothèque multimédia traitant du Service de réparation pour les clients de HP : http://www.hp.com/go/sml.

Réglage du moniteur

Inclinez l'écran vers l'avant ou vers l'arrière pour l'instructor dans une position comfortable, au niveau des yeux.

Figure 2-9 Inclinaison de l'écran

Mise sous tension du moniteur

1. Appuyez sur le bouton d'alimentation situé à l'avant du moniteur pour lemettre sous tension.
2. Appuyez sur le bouton d'alimentation de l'ordinateur pour lemettre sous tension.

ATTENTION : Des dommages de type « image gravée » peuvent se produit sur les moniteurs qui affichent la même image statique pendant une période prolongée.* Pour éviter ce type de dommages, vous doivent toujours activer l'économiseur d'écran ou éteindre le moniteur lorsque vous ne vous en servez paspendant longtemps. La rémanence d'image à l'écran peut apparaître sur tous les écrans à cristaux liquides. Les écrans avec dommages de type « image gravée » ne sont pas couverts par la garantie HP.

• Une période prolongée correspondant à 12 heures consécutives de non'utilisation.

REMARQUE: Si le bouton de mise sous tension ne répond pas, peut-être la fonction de verrouillage du bouton de mise sous tension est-elle activée. Pour désactiver cette fonction, maintenez enforcé le bouton d'alimentation du moniteur pendant 10 secondes.

REMARQUE : Vous pouvez désactiver le témoin d'alimentation dans le menu de réglage à l'écran (OSD). Appuyez sur le bouton Menu du panneau avant de l'écran, puis sélectionnez Management > Bezel Power LED > Off (Gestion > Voyant lumineux du panneau avant > Éteint).

Lorsque le moniteur est sous tension, un message État du moniteur s'affiche pendant cinq secondes. Le message indique qu'elle entraee (VGA, DVI ou HDMI) est le signal actif actuel, l'etat du réglage de la mise en source de l'auto-commutateur (On ou Off ; le réglage usine par défaut est activé), le signal source par défaut (réglage usine par défaut est Auto-switch), la résolution d'affichage de préréglage actuel, et la résolution d'affichage recommendée prédéfinie.

L'écran recherche automatiquement une entrée active dans les entrées de signal et utilise cette entrée pour l'affichage. Si deux entrées ou davantage sont actives, l'écran affiche la source d'entrée par défaut. Si la source par défaut n'est pas l'une des entrées actives, l'écran affiche alors l'entrée ayant la priorité la plus élevé dans l'ordre suivant : DVI, HDMI, puis VGA. Vous pouvez modifier la source par défaut dans l'affichage OSD en appuyant sur le bouton Menu du panneau avant et en selectionnant Source Control > Default Source (Contrôle de la source > Source par défaut).

Politique de HP en termes de filigrane et de rémanence d'image

Les modèles de moniteur IPS sont conçus avec la technologie d'affichage IPS (In-Plane Switching) qui fournit des angles de vision ultra-large et une qualité d'image avancée. Les Moniteurs IPS sont adaptés à une grande variété d'applications avancées de qualité d'image. Cette technologie de panneau, cependant, n'est pas adaptée pour les applications qui seront des images statiques, immobiles ou fixes sur de longues périodes de temps sans l'utilisation d'économiseurs d'écran. Ces types d'applications peuvent inclure la surveillance paramera, les yeux video, les logos de marketing, et des modèles qui sont affichés sur l'écran pendant une période prolongée de temps. Des images statiques peuvent cause des dommages de rémanence de l'image qui pourrait ressembler à des taches ou des filigranes sur l'écran du moniteur.

Les moniteurs utilisés 24 heures sur 24 etprésentant de ce fait un dommage de détention d'image ne seront pas couverts pas la garantie HP. Pour éviter tout dommage de détention d'image, éteignez toujours le moniteur lorsqu'il n'est pas utilisé ou, si cela est pris en charge par votre système, utilisez le paramètre de gestion de l'alimentation pour éteindre l'affichage lorsque le système est en veille prolongée.

Localisation de l'étiquette des capacités électriques

L'étiquette des capacités électriques collée sur le moniter indique le nombre du produit et le n° de série. Ces nombres peuvent vous être utiles lorsque vous contactez HP à propos du moniter. L'étiquette est apposseé au bas du moniter.

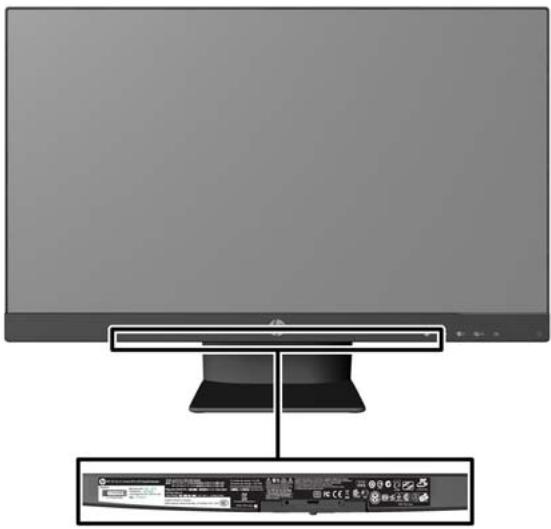

Figure 2-10 Localisation de l'étiquette des capacités électriques

Installation d'un dispositif antivol

Vous pouze sécuriser le moniteur à un objet fixe à l'aide d'un dispositif antivol optionnel disponible chez HP.

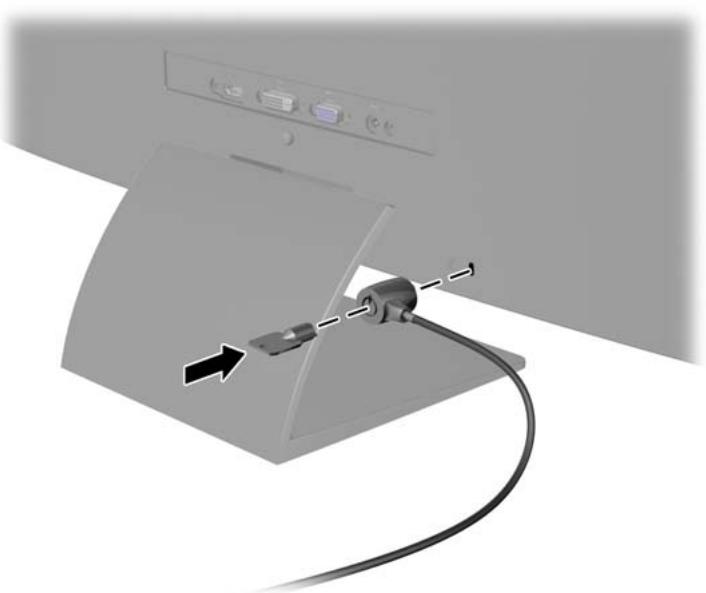

Figure 2-11 Installation d'un dispositif antivol

3 Utilisation du calculi My Display

Le CD fourni avec le moniteur comprend le logiciel My Display. Utilisez le logiciel My Display pourCHOISIR VOUS PREFERENCES Afin d'obtenir un affichage optimal. Vous pouvez selectionner vos parametes pour les yeux, les films, l'edition de photos ou simplement pour travailler en traitement de texte ou dans un tableau. My Display fournit également une methode simple pour regler certains parametes, tels que la luminosité, les couleurs et le contraste.

Installation du calculé

Pour installer le logiciel, procédez comme suit :

1. Introduisez le CD dans le lecteur de CD-ROM de l'ordinateur. Le menu du CD apparait a I'écran.
2. Choisissez votre langue.
3. Cliquez sur Installer le logiciel My Display.
4. Suívez les instructions qui s'affichent à l'écran.
5. Redémarrez l'ordinateur.

Utilisation du calculièl

Pour ouvrir le logiciel My Display :

1. Cliquez sur l'icone HP My Display de la barre des tâches.

ou

Cliquez sur le bouton Demarrer de Windows™ dans la barre des tâches.

1. Cliquez sur Tous les programmes.
2. Cliques sur HP My Display.
3. Sélectionnez HP My Display.

Pour plus de détails, reportez-vous à l'écran d'aide du logiciel.

4 Trouver plus d'informations

Guides de référence

Veuillez vous reférer au Guide de referencia des moniteurs LCD HP inclus sur le CD, présente avec votre moniteur et obtenir des informations supplémentaires pour :

• Optimiser les performances du moniteur
• Vous informer sur les consignes de sécurité et de maintenance
• Installer le logiciel à partir du CD
  Utiliser le menu d'affichage
• Telecharger le logiciel à partir d'Internet
• Informations réglementaires des agencies
  Résolution des problèmes et les solutions recommançées pour des problèmes courants

Assistance products

Pour obtenir des informations supplémentaires quant à l'utilisation et au réglage de votre monitreur, allez sur http://www.hp.com/support. Sélectionnez votre pays ou région, sélectionnez « Support technique et dépannage » puis entrez le modèle de votre monitreur dans le menu de RECHERCHE.

REMARQUE: Le manuel d'utilisation du moniteur, le manuel de reférence et les pilotes sont disponibles sur http://www.hp.com/support.

Si les informations contenues dans ce manuel ou dans le Manuel de reférence des moniteurs LCD HP ne répondent pas à vos question, veuillez contacter l'assistance technique. Pour une assistance technique sur les États-Unis, accédez au site http://www.hp.com/go/contactHP. Pour une assistance technique au niveau international, accédez au site http://welcome.hp.com/country/us/en/wwcontact_us.html.

Ici vous pouvez :

• Parler en ligne avec un technicien HP

REMARQUE: Si la discussion d'assistance technique en ligne n'est pas disponible dans une langue en particulier, elle est disponible en Englais.

Support par e-mail
Trouver les numeros de téléphone de l'assistance technique
- Rechner un centre de services HP

A Caractéristiques techniques

REMARQUE : Toutes les specifications sont les specifications nominales fournies par le fabricant du composant ; les performances réelles peuvent être plus élevées ou plus faibles.

Modèles 20xi/20bw/20fi

Tableau A-1 Caracteristiques techniques des modèle 20xi/20bw/20fi

Écran	Écran large 50,8 cm	Écran large 20 pouces
Type	IPS
Taille de l'image affichable	Diagonale de 50,8 cm	Diagonale de 20 pouces
Inclinaison	-5 à 25°
Poids maxi (sans emballage)	2,8 kg	6,2 livres
Dimensions (avec socle):
Hauteur	36,6 cm	14,5 pouces
Profondeur	17,1 cm	6,73 pouces
Largeur	46,6 cm	18,4 pouces
Résolution graphique maximale	1600 x 900 (à 60 Hz) sur entrée analogique
	Entrée numérique 1600 x 900 (60 Hz)
Résolution graphique optimale	1600 x 900 (à 60 Hz) sur entrée analogique
	Entrée numérique 1600 x 900 (60 Hz)
Mode texte	720 x 400
Espacement des points	0,277 (H) x 0,277 (V) mm
Pixels par pouce (PPI)	92 PPI
Fréquence horizontalie	24 à 83 kHz
Fréquence de rafraîchissement verticale	50 à 76 Hz
Températures ambientes nécessaires:
Température de fonctionnement	5 à 35 °C	41 à 95 °F
Température de stockage	-20 à 60 °C	-4 à 140 °F
Humidité relative	20 à 70 %
Source d'alimentation	100-240 V CA, 50/60 Hz

Tableau A-1 Caracteristiques techniques des modèles 20xi/20bw/20fi (suite)

Altitude :
En fonctionnement	0 à 5 000 m	0 à 16 400 pieds
En stockage	0 à 12 192 m	0 à 40 000 pieds
Mesure de la consommation énergétique :
Puisance maximale	22 watts
Réglages standard	20 watts
Méthodes de test Energy Star®	16,7 watts (115 VAC), 16,6 (230 VAC), 16,8 (100 VAC) watts
Veille	<0,5 watts
Mise hors tension	<0,5 watts
Connecteurs d'entrée	Un connecteur VGA ; une connecteur DVI

Modèles 22xi/22bw/22fi

Tableau A-2 Caracteristiques techniques des modèles 22xi/22bw/22fi

Affichage	Écran large 54,6 cm	Écran large 21,5 pouces
Entrez	IPS
Surface d'affichage	Diagonale de 54,6 cm	Diagonale de 21,5 pouces
Inclinaison	-5 to 25°
Poids max. (sans emballage)	3,0 kg	6,61 livres
Dimensions (avec socle)
Hauteur	38,5 cm	15,2 pouces
Profondeur	17,1 cm	6,73 pouces
Largeur	49,9 cm	19,7 pouces
Résolution graphique maximale	1920 x 1080 (à 60 Hz) sur entrée analogique
	Entrée numérique 1 920 x 1 080 (60 Hz)
Résolution graphique optimale	1920 x 1080 (à 60 Hz) sur entrée analogique
	1600 x 900 (60 Hz) sur entrée numérique
Mode texte	720 x 400
Pas de masque	0,2480 (H) x 0,2480 (V) mm
Pixels par pouce (PPI)	102 PPI
Fréquence de rafraîchissement horizontal	24 à 94 kHz

Tableau A-2 Caracteristiques techniques des modèles 22xi/22bw/22fi (suite)

Fréquence de rafraîchissement vertical	50 à 76 Hz
Températures ambantes nécessaires
Température de fonctionnement	5 à 35 °C	41 à 95 °F
Température de stockage	-20 à 60 °C	-4 à 140 °F
Humidité relative	20 à 70 %
Source d'alimentation	100-240 V CA, 50/60 Hz
Altitude :
Fonctionnement	0 à 5 000 m	0 à 16 400 pieds
Stockage	0 à 1 2192 m	0 à 40 000 pieds
Mesure de la consommation énergétique :
Pleine puissance	28 watts
Réglages types	26 watts
Méthodes de test Energy Star®	19,2 (115 VAC), 19,2 (230 VAC), 19,4 (100 VAC) watts
Veille	<0,5 watts
Mise hors tension	<0,5 watts
Terminal d'entrée	Un connecteur VGA ; une connecteur DVI ; une connecteur HDMI

Modèles 23xi/23bw/23fi

Tableau A-3 Caracteristiques techniques des modèle 23xi/23bw/23fi

Écran	Écran large 58,4 cm	Écran large 23 pouces
Type	IPS
Taille de l'image affichable	Diagonale de 58,4 cm	Diagonale de 23 pouces
Inclinaison	-5 to 25°
Poids maxi (sans emballage)	3,5 kg	7,72 livres
Dimensions (avec socle):
Hauteur	40,4 cm	15,95 pouces
Profondeur	17,1 cm	6,73 pouces
Largeur	53,23 cm	20,96 pouces
Résolution graphique maximale	Entrée analogique 1 920 × 1 080 (60 Hz)
	Entrée numérique 1 920 × 1 080 (60 Hz)

Tableau A-3 Caracteristiques techniques des modèles 23xi/23bw/23fi (suite)

Résolution graphique optimale	Entrée analogique 1 920 x 1 080 (60 Hz)
	Entrée numérique 1 920 x 1 080 (60 Hz)
Mode texte	720 x 400
Espacement des points	0,265 (H) x 0,265 (V) mm
Pixels par pouce (PPI)	96 PPI
Fréquence horizontal	24 à 94 kHz
Fréquence de rafrachissement verticale	50 à 76 Hz
Températures ambantes nécessaires :
Température de fonctionnement	5 à 35 °C	41 à 95 °F
Température de stockage	-20 à 60 °C	-4 à 140 °F
Humidité relative	20 à 70 %
Source d'alimentation	100-240 V CA, 50/60 Hz
Altitude :
En fonctionnement	0 à 5 000 m	0 à 16 400 pieds
En stockage	0 à 12 192 m	0 à 40 000 pieds
Mesure de la consommation énergétique :
Puissance maximale	30 watts
Réglages standard	28 watts
Méthodes de test Energy Star®	21,0 (115 VAC), 20,8 (230 VAC), 21,1 (100 VAC) watts
Veille	<0,5 watts
Mise hors tension	<0,5 watts
Connecteurs d'entrée	Connecteur Ethernet VGA Connecteur Ethernet DVI Connecteur Ethernet HDMI

25xi/25bw Models

Tableau A-4 25xi/25bw Models Specifications

Écran	Écran large 63,5 cm	Écran large 25 pouces
Type	IPS
Taille de l'image affichable	Diagonale de 63,5 cm	Diagonale de 25 pouces
Inclinaison	-5 to 25°
Poids maxi (sans emballage)	4,41 kg	9,71 livres

Tableau A-4 25xi/25bw Models Specifications (suite)

Dimensions (avec socle):
Hauteur	42,94 cm	16,91 pouces
Profondeur	19,23 cm	7,57 pouces
Largeur	57,77 cm	22,74 pouces
Résolution graphique maximale	Entrée analogue 1 920 x 1 080 (60 Hz)
	Entrée numérique 1 920 x 1 080 (60 Hz)
Résolution graphique optimale	Entrée analogue 1 920 x 1 080 (60 Hz)
	Entrée numérique 1 920 x 1 080 (60 Hz)
Mode texte	720 x 400
Espacement des points	0,288 (H) x 0,288 (V) mm
Pixels par pouce (PPI)	88 PPI
Fréquence horizontal	24 à 94 kHz
Fréquence de rafraîchissement verticale	50 à 76 Hz
Températures ambientes nécessaires:
Température de fonctionnement	5 à 35 °C	41 à 95 °F
Température de stockage	-20 à 60 °C	-4 à 140 °F
Humidité relative	20 à 70 %
Source d'alimentation	100-240 V CA, 50/60 Hz
Altitude:
En fonctionnement	0 à 5 000 m	0 à 16 400 pieds
En stockage	0 à 12 192 m	0 à 40 000 pieds
Mesure de la consommation énergétique:
Puisance maximale	30 wattis
Réglages standard	28 wattis
Méthodes de test Energy Star®	26,1 (115 VAC), 26 (230 VAC), 26,1 (100 VAC) watts
Veille	<0,5 watts
Mise hors tension	<0,5 watts
Connecteurs d'entrée	Connecteur Ethernet VGA Connecteur Ethernet HDMI

Tableau A-5 Caracteristiques techniques des modèles 27xi/27bw

Écran	Écran large 68,6 cm	Écran large 27 pouces
Type	IPS
Taille de l'image affichable	Diagonale de 68,6 cm	Diagonale de 27 pouces
Inclinaison	-5 to 25°
Poids maxi (sans emballage)	5,3 kg	11,68 livres
Dimensions (avec socle):
Hauteur	45,46 cm	17,9 pouces
Profondeur	19,24 cm	7,58 pouces
Largeur	62,26 cm	24,51 pouces
Résolution graphique maximale	Entrée analogue 1 920 × 1 080 (60 Hz)
	Entrée numérique 1 920 × 1 080 (60 Hz)
Résolution graphique optimale	Entrée analogue 1 920 × 1 080 (60 Hz)
	Entrée numérique 1 920 × 1 080 (60 Hz)
Mode texte	720 × 400
Espacement des points	0,311 (H) × 0,311 (V) mm
Pixels par pouce (PPI)	82 PPI
Fréquence horizontal	24 à 94 kHz
Fréquence de rafranchissement verticale	50 à 76 Hz
Températures ambientes nécessaires:
Température de fonctionnement	5 à 35 °C	41 à 95 °F
Température de stockage	-20 à 60 °C	-4 à 140 °F
Humidité relative	20 à 70 %
Source d'alimentation	100-240 V CA, 50/60 Hz
Altitude :
En fonctionnement	0 à 5 000 m	0 à 16 400 pieds
En stockage	0 à 12 192 m	0 à 40 000 pieds

Tableau A-5 Caracteristiques techniques des modèles 27xi/27bw (suite)

Mesure de la consommation énergétique :
Puisance maximale	35 watts
Réglages standard	32 watts
Méthodes de test Energy Star®	24,4 (115 VAC), 24,2 (230 VAC), 24,5 (100 VAC) watts
Veille	<0,5 watts
Mise hors tension	<0,5 watts
Connecteurs d'entrée	Connecteur Ethernet VGA Connecteur Ethernet DVI Connecteur Ethernet HDMI

Détction des résolutions pré-regliées

Les résolutions graphiques représentées ci-dessous sont les modes les plus utilisés et sont régliées par défaut en usine. Ce moniteur détecte automatiquement ces modes prédéfinis et les affiche bien dimensionnés et centrés à l'écran.

Modèles 20"

Tableau A-6 Modes pré-reglés en usine

Pré-réglè	Format pixel	Fréq horz (kHz)	Fréq vert (Hz)
1	640 × 480	31,469	59,94
2	720 × 400	31,469	70,087
3	800 × 600	37,879	60,317
4	1 024 × 768	48,363	60,004
5	1280 × 720	45	60
6	1280 × 1024	63,981	60,02
7	1440 × 900	55,935	59,887
8	1600 × 900	60	60

Modèles 22^ , 23^ , 25^ , 27^

Tableau A-7 Modes pré-reglés en usine

Prérég lage	Format des pixels	Fréquence horizontal (kHz)	Fréquence vertical (Hz)
1	640 x 480	31,469	59,94
2	720 x 400	31,469	70,087
3	800 x 600	37,879	60,317

Tableau A-7 Modes pré-réglés en usine (suite)

4	1024 × 768	48,363	60,004
5	1280 × 720	45	60
6	1280 × 1024	63,981	60,02
7	1440 × 900	55,935	59,887
8	1600 × 900	60	60
9	1680 × 1050	65,29	59,954
10	1920 × 1080	67,5	60

Tableau A-8 Formats video haute définition

Prérég lage	Nom de synchronisation	Format des pixels	Fréquence horizontal (kHz)	Fréquence vertical (Hz)
1	480p	720 × 480	31,469	60
2	576p	720 × 576	31,25	50
3	720p50	1 280 × 720	37,5	50
4	720p60	1 280 × 720	45	60
5	1920p60	1920 × 1080	67,5	60
6	1920p50	1920 × 1080	56,25	50

Bouton d'alimentation D

Tableau A-9 Adaptateurs d'alimentation/Modèle

Fabricant	Numéro de modèle	Caractéristiques de la source d'alimentation	Modèles de moniteur
Liteon	PA-1041-71TA-LF	40 W/12 V	20xi/20bw/20fi, 22xi/22bw/22fi, et 23xi/23bw/23fi
APD	DA-50F19-AAAFA	50 W/19 V	HP 25xi/bw et HP 27xi/bw

Définition des modes utiliser

Le signal du contrôleur video peut parfois demander un mode qui n'a pas ete pre-regle, si :

• Vous n'utilise pas une carte graphique standard.
• Vous n'utilise pas un mode pré-réglé.

Dans ce cas, vous devrez peut-être réajuster les paramètres de l'écran, via le réglage à l'écran (OSD). Vous pouvez apporter des modifications à n'importe lequel de ces modes et les enregistrer dans la

mémoire. L'écran enregistre automatiquement le nouveau réglage, puis reconnaître le nouveau mode comme s'il s'agissait d'un mode prédéfini. En plus des modes prédéfinis en usine, 10 modes utilisateur peuvent être entrés et sauvégardés.

Économiseur d'énergie

L'écran offre un mode basse consommation. L'écran passe dans cet état s'il détecte l'absence du signal de synchronisation horizontal ou verticale. Lors de la détéction de l'absence de ces signaux, l'écran du moniteur est occulté, le retro-eclairage est étant, et le voyant d'alimentation devient jaune. Lorsque l'écran est en mode basse consommation, il consomme 0,5 watt. Une brève période de préchauffage est nécessaire avant que l'écran ne reprene son mode de fonctionnement normal.

Veuillez consultier le manuel de l'ordinateur pour les instructions de réglage des fonctions d'économie d'énergie (ou fonctions de gestion de l'alimentation).

REMARQUE: Le mode économique d'énergie mentionné ci-dessus fonctionne uniquement si le moniteur est connecté à un ordinateur doté de fonctions d'économie d'énergie.

Vous pouze également programmermer le moniteur pour qu'il entre en mode basse consommation a un moment déterminé, en effectuant des réglages dans l'utilitaire d'économie d'énergie du moniteur. Lorsque l'économiseur d'énergie déclenché l'etat basse consommation, le voyant d'alimentation clignote en orange.
