DWD-FV3222 - Lave-linge DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Capacité de lavage	8 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A+++
Dimensions approximatives	85 x 60 x 55 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance	2000 W
Fonctions principales	Programmes de lavage variés, fonction départ différé, option de lavage rapide
Entretien et nettoyage	Nettoyage régulier du filtre, entretien du tambour, nettoyage du tiroir à lessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation accessible
Sécurité	Système de verrouillage de porte, protection contre les débordements, sécurité enfants
Informations générales	Garantie de 2 ans, service après-vente disponible, compatibilité avec divers détergents

FOIRE AUX QUESTIONS - DWD-FV3222 DAEWOO

Comment démarrer la machine DAEWOO DWD-FV3222 ?

Pour démarrer la machine, branchez-la sur une prise électrique, chargez vos vêtements dans le tambour, ajoutez le détergent dans le compartiment approprié, puis sélectionnez le programme de lavage souhaité et appuyez sur le bouton 'Démarrer'.

Que faire si la machine ne s'allume pas ?

Vérifiez si la machine est correctement branchée et si la prise fonctionne. Assurez-vous également que le couvercle est bien fermé, car la machine ne démarrera pas si le couvercle est ouvert.

Pourquoi la machine fait-elle un bruit anormal pendant le lavage ?

Un bruit anormal peut être dû à un déséquilibre de la charge. Vérifiez que le linge est distribué uniformément dans le tambour. Si le bruit persiste, il pourrait s'agir d'un problème avec le moteur ou les roulements.

Comment nettoyer le filtre de la machine ?

Pour nettoyer le filtre, débranchez la machine, localisez le filtre à l'avant ou à l'arrière de la machine, ouvrez-le et retirez les débris. Rincez-le à l'eau claire avant de le remettre en place.

Que faire si l'eau ne s'écoule pas ?

Vérifiez si le tuyau de drainage est plié ou obstrué. Assurez-vous également que le filtre de la pompe n'est pas bouché. Si le problème persiste, il pourrait y avoir un problème avec la pompe de vidange.

Comment modifier un programme de lavage en cours ?

Pour modifier un programme en cours, appuyez sur le bouton 'Pause', sélectionnez le nouveau programme souhaité, puis appuyez sur 'Démarrer' pour continuer le lavage avec les nouveaux paramètres.

Pourquoi les vêtements sortent-ils encore humides après le lavage ?

Cela peut être dû à un cycle d'essorage insuffisant. Vérifiez si la machine est déséquilibrée ou si vous avez trop chargé le tambour. Essayez de relancer un cycle d'essorage pour éliminer l'excès d'eau.

Comment régler la température de l'eau pour le lavage ?

Pour régler la température de l'eau, sélectionnez le programme de lavage souhaité, puis utilisez le bouton de température pour choisir la température appropriée (froide, tiède, chaude) avant de démarrer le cycle.

MODE D'EMPLOI DWD-FV3222 DAEWOO

Manuel d'Instructions du Lave-Linge DWD-FD3412

Système de lavage économique

La machine dispose d'une intelligence artificielle assurant la sélection du volume d'eau et du temps de lavage optimaux, d'ouutilisation d'un minimum d'énergie et d'eau.

Réduction du bruit

La machine détecte la quantité de linge afin de minimiser le bruit produit en cours de lavage et d'essorage.

Verrouillage enfants

Le système de verrouillage enfants permet d'éviter que les enfants n'appuient sur l'une quelconque des touches en cours de fonctionnement et ne modifie ainsi le programme.

Lavage avec stérisisation nano-argent *

• Option non disponible en France Métropolitaine et DOM-TOM.

SOMMAIRE

Page

COMPOSANTS ET ACCESSOIRES 2

SECURITE DU LAVE-LINGE 3

INSTRUCTIONS D'INSTALLATION 4

RACCORDEMENT DU TUYAU D'ARRIVEE 5

PRECAUTIONS ÉLECTRIQUES 6

UTILISATION DU LAVE-LINGE 7

FONCTIONS DU PANNEAU DE COMMANDE 9

PROCÉDURES DE LAVAGE ET SELECTION DES PROGRAMMES 10

ENTRETIEN 19

NETTOYAGE DES Filtres 20

ÉLIMINATION DES TACHES 21

DEPANNAGE 22

SPECIFICATIONS 23

À VOTRE INTENTION

Nos you remercions d'avoir fait l'acquisition de cet équipement DAEWOO.

D'unemploi facile, les lave-linge DAEWOO vous permettent d'économiser du temps et de nouveaux générs vos tâches menagères.

Ce manuel comporte des informations précieuses pour une utilisation appropriée et en toute sécurité de votre machine.

Nous vous invitons à le dire avec le plus grand soin et le conserver en cas de besoin.

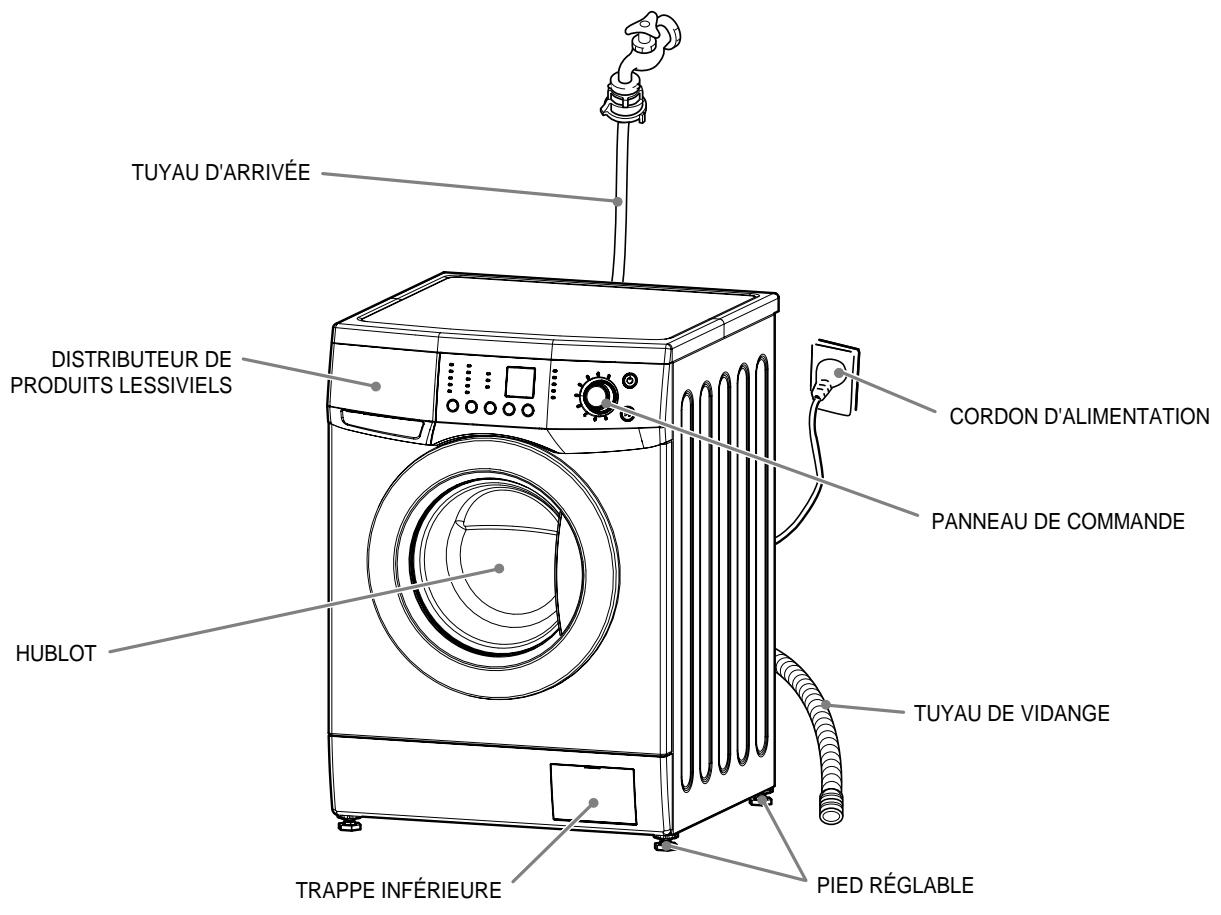

COMPOSANTS ET ACCESSOIRES

Les différents composants et accessoires de votre lave-linge sont illustrés ci-dessous.

Familiarisez-vous avec tous ces composants et accessoires avant d'utiliser la machine.

NOTA

Il se peut que les dessins figurant dans ce manuel ne correspondent pas exactement à votre modele de lave-linge.

Ces dessins visent à représentater les différentes caractéristiques propres à la totalité des modèles couverts par ce manuel, et il est possible que votre modèle n'intègre pas toutes les caractéristiques.

Accessoires

Tuyau de vidange	Tuyau d'arrivée	Clé	Manuel	Obturator
			Mensvel

SECURITE DU LAVE-LINGE

Conservez ces instructions

Nous sommes attentifs à votre sécurité.

Afin de minimiser les risques d'incendie, de chocs électriques ou de blessures en cours

d'utilisation du lave-linge, veuillez respecter les précautions de base ci-après.

Lisez toutes les instructions avant d'utiliser votre lave-linge

Évitez toute présence de liquides inflammables solvants pour nettoyage à sec, petrole lampant, essence, etc. à l'intérieur de la machine ou à proximité. N'ajoutez pas de liquides inflammables à l'eau de lavage. Les vapeurs libérées par ces produits exposant à un risque d'accordie ou d'explosion. Après démarriage d'un cycle, n'accédez pas à l'intérieur de la machine tant que la totalité des mouvements ne sont pas interrompus. Évitez toute manipulation intempestive des commandes. La machine n'est pas conscience pour être utilisée par de jeunes enfants ou des personnes handicapées ne disposant pas d'une assistance. Si le cordon d'alimentation est endommagé, celui-ci doit être remplaçé par le fabricant, par son agent de service ou par une personne représentant une qualification similaire de façon à écarter tout danger. Si la machine est alimentée à partir d'un cordon prolongateur ou d'un dispositif d'alimentation électrique portable, veillez à le positionner de façon qu'il ne soit pas exposé aux éclaboussures ou à la pénétration d'humidité.

Veillez à ... Recourir à une personne qualifiée pour la mise en place, la réparation ou le remplacement des pieces. Entrenir la machine de façon appropriée. Protégger la machine contre les intempérières et la maintainir dans un lieu à l'abri du gel. Ne pas installer la machine dans un lieu particulièrement humide : risque de chocs électriques ou de courts-circuits. Raccorder la machine sur les prises appropriées alimentation électrique, alimentation en eau et vidange.

Soyez responsible

• N'utilise pas d'agent chloré de blanchiment et de l'ammoniac ou de l'acide vinaigre ou produit antirouille, par ex. pour une même lessive. Le mélange peut Produire des vapeurs dangereuses.
• Débranche le cordon d'alimentation avant toute intervention sur votre machine.
• Ne lavez pas de tissus en fibre de verre.

De fines particules peuvent adhérer aux tissus lavés par la suite et provoquer une irritation de la peau.

• Evitez tout projection d'eau sur le panneau de commande de la machine.

Risque d'incendie ou de chic électrique.

• Sur les modèles avec deux vannes chaud et froid, si vous raccordez uniquement la vanne d'arrivée d'eau froide et ne reglez pas la température de l'eau sur "Froid", une fuite peut se produit au niveau de la vanne d'arrivée d'eau non raccordée.
• Cet apparéil doit être mis à la terre.

Il doit être raccordé à une prise responsable une connection avec la terre

INSTRUCTIONS D'INSTALLATION

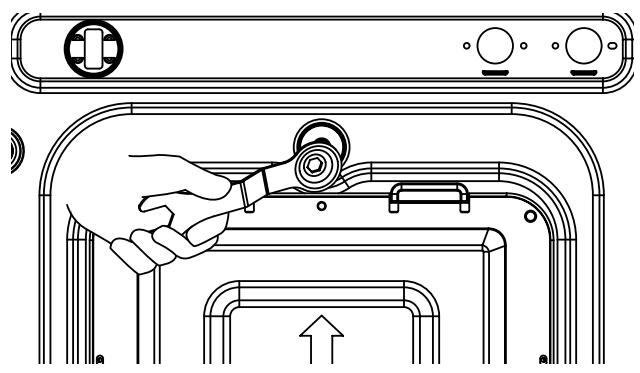

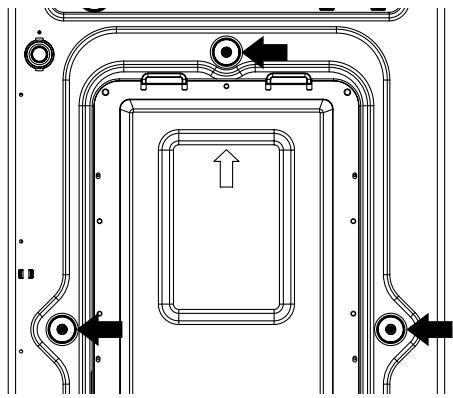

Extraction des vis de transport

1. Avant d'utiliser le lave-linge, retirez les 3 vis de transport ainsi que les garnitures en caoutchouc.
2. La présence de ces vis peut provoquer des vibrations et un bruit particulièrement intensés ainsi qu'un dysfonctionnement de la machine.

1. Dévissez les 3 vis avec la clé jointe à cet effet. Conservez ces vis et la clé en vue d'un usage ultérieur.
2. Les vis devront être remises en place lors de tout nouveau transport de la machine.

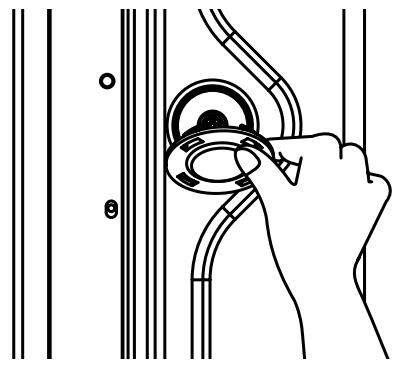

1. Rebouchez les orifices avec les obturateurs prévus à cet effet.

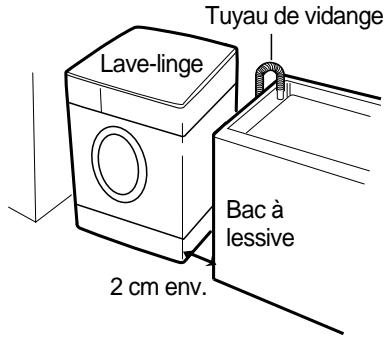

Emplacement du lave-linge

• Vérifiez l'emplacement où vous allez installer le lave-linge. Assurez-vous que vous disposez de tout le nécessaire pour une installation correcte.
• Afin d'éviter tout endommagement consécutif au gel, la machine ne doit pas être installée ou entreprises dans un lieu où la température est inférieure à 0^ .
• Ne placez ou stockez enaucun cas des produits de lavage sur le panneau supérieur de la machine.
• Installez la machine sur un sol ferme et parfaitement plan.

Une mise en place sur un sol inapproprié peut se traduire par un niveau de bruit très élevé, par de fortes vibrations et par un dysfonctionnement de la machine. Si celle-ci ne se trouve pas en position horizontale, remontez ou abaissez les pieds selon nécessité.

• Si la machine est posée sur un sol revêtu de moquette, veillez à ce que celle-ci n'obstrue pas les ouïes de ventilation.
• Laissez un certain espace autour de la machine au moins 2 cm sur les cots, 10 cm à l'arrête.
• En cas d'intégration, un espace minimal de 3 mm doit être maintainu entre le haut de la machine et la face interne du plateau supérieur.

RACCORDEMENT DU TUYAU D'ARRIVÉE

Le lave-linge doit être raccordé sur la conduite d'eau principale à l'aide de tuyaux neufs, toute réutilisation de tuyaux usages étant à exclure.

Si vous utilisez un unique robinet d'eau ou si vous disposez d'une seule vanne d'arrivée d'eau, raccordez le tuyau d'arrivée sur la vanne d'arrivée d'eau froide.

Option : Attention à ne pas confondre l'arrivée d'eau chaude et l'arrivée d'eau froide.

Raccordement à l'arrivée d'eau

① Raccordez le tuyau d'arrivée sur le robinet d'eau en vissant le raccord à fond.

② Si nécessaire, raccordez le cône d'adaptation mis à disposition.

③ Raccordez l'adaptateur du tuyau sur I'arrivée d'eau du lave-linge et tournez jusqu'à ce que la fixation soit parfaite ment assurée.

*Vérifiez la présence du joint au niveau d

PRECAUTIONS ÉLECTRIQUES

ATTENTION DANGER	Risque de chic électrique : Le non-respect des instructions ci-après peut exposer à des blessures graves, voir mortelles.
• Ce lave-linge nécessite un raccordement électrique à la terre. • Si vous prise murale n'est pas adaptée à cet effet, faites installer une prise appropriée par un électricien qualifié.		• N'utilise pas une canalisation de gaz pour la mise à la terre. • Ne changez pas la prise du cordon d'alimentation. • Si vous n'êtes pas certain que le lave-linge est correctement relié à la terre, demandez à un électricien qualifié de s'en assurer.
Méthode recommangée pour la mise à la terre
©A	Pour votre sécurité personnelle, ce lave-linge doit être mis à la terre. Celui-ci est équipé d'un cordon d'alimentation A dont la prise B compte un contact de mise à la terre. Afin de minimiser le risque de chic électrique, la prise du cordon doit être branchée sur une prise murale C de type correspondant. S'il ne dispose pas d'une prise murale appropriée, le client est tenu d'en faire installer une par un électricien qualifié.

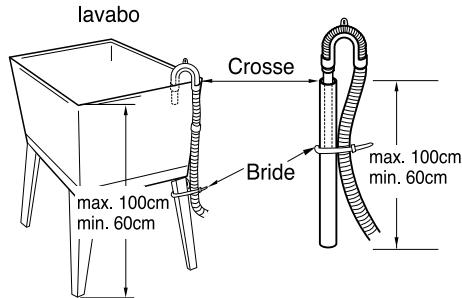

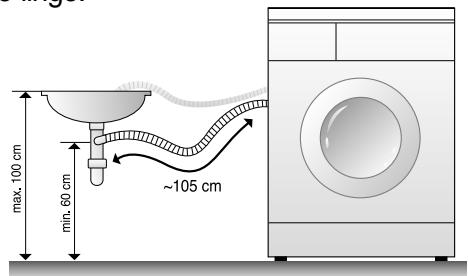

Installation pour la vidange

• N'oubliez pas d'instructor le tuyau de vidange avant d'utiliser votre lave-linge.
• Une fois la machine déballée, vous trouvrez le tuyau de vidange à l'intérieur du tambour.
• Raccordez ce tuyau sur la sortie de vidange à l'arrête de la machine.
• La crosse de vidange doit être située à 60 cm minimum et 100 cm maximum par rapport au bas du lave-linge.

• Lorsque vous adaptez le tuyau de vidange sur le bac ou sur l'évier, fixez-le avec une bride.
• En fixant correctement le tuyau de vidange, vous éviterez les fuites d'eau risquant d'endommager le sol.
• Si le tuyau de vidange est trop long, ne le pousse pas à l'intérieur de la machine : celle-ci produitait alors un bruit anormal.

Réglage du niveau

① S'il est installé sur un sol inapproprié, le lave-linge peut être extrémement bruyant, produit des vibrations et ne pas fonctionner correctement.

② Réglez le niveau du lave-linge à l'aide des pieds réglables.

• Vérifiez l'absence de tout espace entre les quatre pieds réglables et le sol.
• Réglez le niveau du lave-linge en tournant les pieds avec la clé jointe et en vérifier que la machine est bien stabilisée.
• Une fois le réglage terminé, serrez les écrous de fixation afin de conserver ce réglage.

(3) Exercez une pression aux quatrecoins du panneau supérieur de la machine afin de vous assurer qu'elle n'a pas tendance à Osciller.

NOTA

La machine doit être parfaitement stable et tous les pieds régibles doivent reposer fermement sur le sol.

UTILISATION DU LAVE-LINGE

Pour obtenir des résultats optimaux, vous devez utiliser votre lave-linge de façon appropriée. La présente section donne les informations essentielles à ce titre.

Préparation du linge avant lavage
• Refermez les fermétures à glissière, les boutons-pression et les agrafes afin d'éviter que ceux-ci n'accrochent d'autres pieces. Âtez les épingle, bouches et tout autre object susceptible de rayer l'intérieur de la machine. • Videz les poches et returnez-les.	• Dédoublez les manchettes et returnez les tricots en synthétique afin d'éviter qu'ils ne boulochant. • Nouez les cordons et les ceintures afin qu'ils ne s'emmêtent pas. • Traitez les tâches. Voir "ÉLIMINATION DES TACHES", page 21

Tri
• Séparez les pièces selon qu'elles sont plus ou moins sales, même s'il y a normalement lieu de les laver ensemble. • Séparez les couleurs sombres des couleurs claires et les pièces grand teint des pièces susceptibles de déteindre.
Salissure importante, moyenne, légère Couleur blanc, couleurs claires, couleurs sombres Peluches producteurs / capteurs de peluches	Séparez les pièces selon le degré de salissure. Séparez le linge blanc du linge couleur. Lavez séparément les pièces produit des peluches et celles qui les attrent.
Chargement
• Introduisez les pièces dans le lave-linge en évitant de tasser. Pour un lavage optimal et sans formation de plis, le linge doit pouvoir être brassé sans contrainte dans l'eau de lavage. • Chargez correctement la machine et sélectionnez le réglage approprié en fonction de la charge. Une surcharge de la machine ou la sélection d'un réglage insuffistant par rapport à la charge peut avoir les conséquences suivantes: - Nettoyage imparfait - Linge anormalement froissé - Excès de peluches - Usure prématurée des pièces consécutive au boulochage	• Mélangez des pièces de tailles différentes dans une mème charge et répartissez ces pièces de façon égale afin d'assurer la stabilité de la machine. Celle-ci peut en effet vibrer en cours d'essorage si la charge est mal équilibrée. • Si vous avez réGPLé la machine pour une charge réduite, sélectionné un temps de lavage en consequence. Une charge composée de pièces de petite taille et peu nombreuses nécessite en effet un temps de lavage moindre. • Pour les vêtements à apprêt permanent et pour certainains synthétiques, il convient de sélectionner un réglage correspondant à une charge importante afin de limiter les anti froissage. Le brassage de ces pièces dans l'eau nécessite plus d'espace que pour les pièces lourdes serviettes, jeans....
Ajout du détergent
① Distributeur de produits lessiviels Lavage Prélavage Assouplissant	② Ajout de l'assouplissant • Vous pouvez, si vous le souhaitez, ajouter une dose d'assouplissant liquide dans le compartment correspondant. • Versez l'assouplissant liquide dans le distributeur en respectant la quantité recommends sur le conditionnement. • Ne dépassez pas le repère indiquant la quantité maximale. En cas de trop-préin, l'assouplissant risque d'être diffusé trop précocement, ce qui peut tacher le linge. • N'ouvre pas le distributeur en cours d'alimentation en eau. • Évitez de verser l'assouplissant directement sur le linge.
③ SVP utilisez seulement le detergent pour le bac a lessive • SVP utilisez la quantite de detergent exacte qui est recommandee par l'usine • Une quantite trop elevee peut causeur des problèmes au moteur et en meme temps peut influencer la performance du • lavage et du rincage

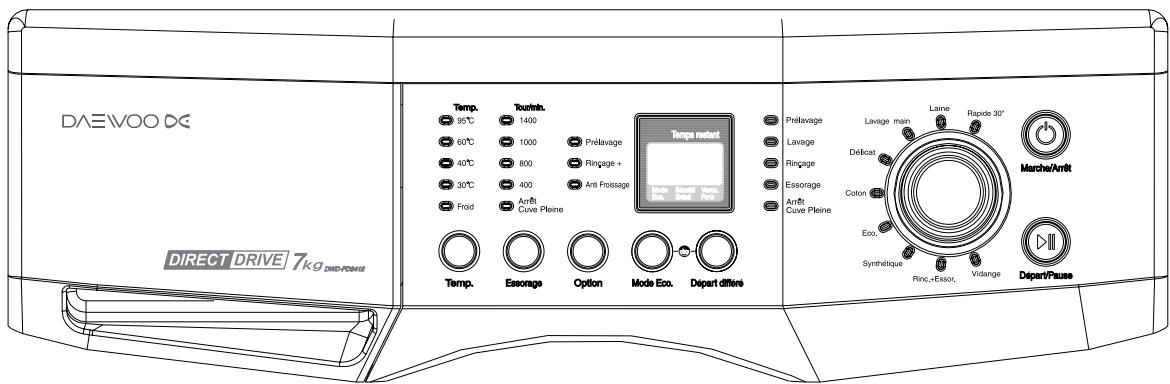

FONCTIONS DU PANNEAU DE COMMANDE

Appuyez sur cette touche pourmettre le lave-linge sous tension ou hors tension.

Chaque appui sur cette touche permét, en alternance, de démarrer la machine ou de l'arrête temporairement.Lorsque vous souhaitez changé de programme en cours de fonctionnement, appuyez sur cette touche,sélectionné le nouveau programme puis appuyez de nouveau sur la touche.

Ce sélecteur vous permét de régler la machine sur le programme de votrechioix.Dés Sélection d'unprogramme donné, le voyant correspondant s'allume.Pour plus de détails, veillez vous reporter aux pages 11~18.

Cette touche permét de régler la température de l'eau en fonction du type de linge à laver. Chaque appui sur la touchemodifie le réglage de la température selon la série suivante: Cold Froid 30°C 40°C 60°C 95°C

Cette touche permét de sélectionner la vitesse d'essorage.Arrêt cuve pleine • Cette fonction est sélectionnée par appuis successifs sur la touche d'essorage. Le linge est alors laissé enatte dans l'eau une fois le rincegage terminé, sans passage en mode essorage.Pour lancer la vidange ou l'essorage après la phase de rincegage/attente, appuyez de nouveau sur la touche d'essorage.Essorage uniquement • Si vous souhaitez uniquement l'essorage, appuyez sur cette touche (voir page 18).

Anti froissage • Si vous souhaitez éviter les faux plis, appuyez sur cette touche parallelement à la sélection de la vitesse d'essorage.Rinçage+ • Cette sélection permét de lancer un rincegage supplémentaire, ce qui peut être utile pour éliminer les résidues dedetergent.Dans ce cas, le temps de rincegage est prolongé avec utilisation d'une plus grande quantité d'eau de rincegage.Le lave-linge lance un lavage et un essorage supplémentaires avant la phase de lavage principale.Le prélavage est recommendé lorsque le linge est particulièrement sale.Cette option peut être utilisée pour le cotton et les synthétiques.

Un temps de lavage est prédéfini pour chacun des programmes, mais il est possible de réduire ce temps de 10minutes en appuyant sur la touche "mode éco".À chaque appui sur cette touche, l'horloge se met à clignoter. Lorsqu'elle reste allumée fixe, la commande est prise encompte. Cette fonction peut être utilisée pour le cotton, les synthétiques et le programme économique.

Cette touche permét de définir l'heure à laquelle le lavage devra commencer.

Cette fonction permét de prévenir tout accident pouvant se produit lorsqu'un enfant manipule les commandes du lave-linge.La machine étant en fonctionnement, appuyez simultanément sur les touches "mode éco" et départ différé.Lorsque le mode verrouillage enfants est activé, toutes les touches restent sans effet excepté la touche Marche/Arrêt.Pour désactiver le mode verrouillage enfants, appuyez de nouveau et simultanément sur les touches mode éco et départdifféré.Si vous souhaitez changer de programme alors que le mode verrouillage enfants est activé :1. Appuyez de nouveau sur les deux touches mode éco et départ différé.2. Appuyez sur la touche Départ/Pause.3. Sélectionné le programme désiré et appuyez de nouveau surDépart/Pause.* Le verrouillage infant peut être activé à tout moment. Il est automatiquement désactivé en cas de dysfonctionnement. À noter également que le verrouillage enfants reste actif après mise hors tension.

PROCÉDURES DE LAVAGE ET SELECTION DES PROGRAMMES

1. SELECTION AUTOMATIQUE DU COTON À LA MISE SOUS TENSION

• Appuyez sur la touche Marche/Arrêt pour démarrer le lave-linge.
• Appuyez sur la touche Départ/Pause.
• Paramètres par défaut :

-Programme:Coton
- Lavage : sans prélavage
-Rinçage:3cycles
- Essorage : 800 tr/mn
- Température de l'eau: 40^

2. SELECTION MANUELLE

• Appuyez sur la touche Marche/Arrêt pour démarrer le lave-linge.
• Sélectionnez les paramètres de votrechioin tournant le sélecteur de programmes et en appuyant sur les différentes touches.
• Appuyez sur la touche Départ/Pause.

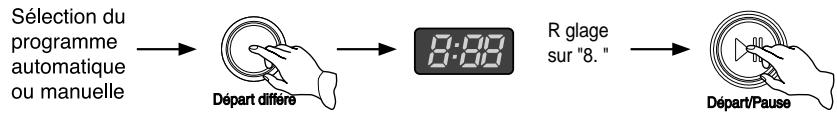

3. LAVAGE DIFFÉRÉ

• Le départ du lavage peut être différé de 2 à 12 heures.

Par exemple, pour différer le lavage de 8 heures :

• Appuyez sur la touche "Départ différé" comme illustré ci-dessous.

• Chaque appui sur la touche diffère le lavage d'une heures supplémentaire.

• La commande est enregistrée.

• Si vous souhaitez vérifier le programme sélectionné, appuyez de nouveau sur la touche Départ/Pause.

• Préparation du lavage avant départ différé :

• Ouvrez le robinet d'eau.

• Introduisez le linge et fermez le hublot.
• Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels.
• Pour annuler le départ différé, appuyez sur la touche Marche/Arret.

4. PROGRAMMES

• Programmes recommendés selon le type de linge

Programme	Type de tissu	Température	Option	Charge max.
Coton	Assurez-vous au préalable que le linge peut être passé à la machine coton blanc, serviettes et draps en lin....	60°C(95°C)	PrélavageRinçage+Anti floissage	Nominale
	Vêtements grand teint chemises, chemises de nuit, pyjamas... et pièces en cotton modérément sales sous-vêtements....	40°C(Froid 60°C, 30°C)	PrélavageRinçage+Anti floissage	Nominale
Éco	Mêmes types de linge que pour le cotton.	60°C	PrélavageRinçage+Anti floissage	Nominale
Synthétiques	Polyamide, acrylique, polyester.	40°C Froid 60°C, 30°C	PrélavageRinçage+Anti floissage	Moins de 1,5 kg
Délicats	Linge délicat et peu résistant soieries, ridesaux....	Froid	Rinçage+Anti floissage	Moins de 1,0 kg
Laine	Lainages en pure laine vierge et lavables à la machine uniquement.	Froid	Rinçage+Anti floissage	Moins de 1,0 kg
Lavage main	Linge et lainages délicats marqués "Lavage à la main".	Froid30°C	Rinçage+Anti floissage	Moins de 1,0 kg
Rapide 30"	Linge couleur grand teint et modérément sale.	30°C Froid, 40°C	Rinçage+Anti floissage	Moins de 1,0 kg

• Préavage: Cette option est recommendée lorsque le linge est particulièrement sale. Elle peut être utilisée pour le coton et les synthétiques.
• Rincage+ : Cette option permet de lancer un rincage supplémentaire, ce qui peut etre utile pour eliminer les résidus de détergent.

• Éco : Si vous sélectionné cette option, la température de l'eau est réduite et le temps de lavage est prolongé, d'ou économique d'énergie calorique.

• PROGRAMME COTON

1	Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels. Refermez le hublot. · Mettez du détergent dans les compartments lavage et prélavage du distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX". · Mettez du détergent dans le compartment prélavage uniquement si vous comptez ajouter un prélavage. · Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le compartment réservé au lavage.
2	Appuyez sur la touche Marche/Arrêt. · Les diodes lumineuses affichent simplement "---" et tous les voyants associés aux programmes s'allument.
3	Sélectionnez Coton à l'aide du sélecteur de programmes. · Si vous appuyez successivement sur les touches Marche/Arrêt et Départ/Pause sans sélectionner de programme, le programme est sélectionné par défaut. · Les paramètres suivants sont automatiquement sélectionnés: "40" °C pour la température de lavage, "800" tr/mn pour la vitesse d'essorage et "3" pour le nombre de rincages. · Si vous foulez modifier la température de lavage, modifier la vitesse d'essorage ou ajouter des options de lavage Rincage+, Anti froissage, appuyez sur les touches correspondantes.
4	Appuyez sur la touche Départ/Pause. · Le hublot se verrouille. La machine détecte le poids de linge, se remplit d'eau et commence le lavage.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompree la machine puis appuyez sur la touche de votrechoix.
• Températures de lavage sélectionnables avec ce programme : Froid "30", "40", "60" et "95" °C.
• Options de lavage sélectionnables avec ce programme : Prélavage, Rincage+ et Anti froissage.

Attention!

• Si vous sélectionnez une température de lavage de 95^ , une certaine quantité d'eau froide est introduite dans la machine de façon à réduire la température de l'eau de lavage avant vidange, et ainsi protégger l'utilisateur contre les risques de brûlure. Il ne s'agit donc pas d'un dysfonctionnement.

Il convient toute fois de rester prudent, car l'eau de vidange peut être encore assez chaude malgré la réduction de sa température.

• PROGRAMME ÉCO

1	Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels. Refermez le hublot. · Mettez du détergent dans les compartments lavage et prélavage du distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX". · Mettez du détergent dans le compartment prélavage uniquement si vous comptez ajouter un prélavage. · Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le compartment réservé au lavage.
2	Appuyez sur la touche Marche/Arrêt. · Les diodes lumineuses affichent simplement "--" et tous les voyants associés aux programmes s'allument.
3	Sélectionnez Éco à l'aide du sélecteur de programmes. · Les paramètres suivants sont automatiquement sélectionnés : "60" °C pour la température de lavage, "800" tr/mn pour la vitesse d'essorage et "3" pour le nombre de rincages. · Si vous foulez modifier la vitesse d'essorage ou ajouter des options de lavage Rince+ , Anti floissage, appuyez sur les touches correspondantes.
4	Appuyez sur la touche Départ/Pause. · Le hublot se verrouille. La machine détecte le poids de linge, se remplit d'eau et commence le lavage.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompré la machine puis appuyez sur la touche de votre choix.
• Température de lavage sélectionnable avec ce programme : "60" °C uniquement.

• Options de lavage sélectionnables avec ce programme : Rincage+ et Anti froissage uniquement.

• PROGRAMME SYNTHÉTIQUES

1	Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels. Refermez le hublot. · Mettez du détergent dans les compartments lavage et prélavage du distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX". · Mettez du détergent dans le compartment prélavage uniquement si vous comptez ajouter un prélavage. · Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le compartment réservé au lavage.
2	Appuyez sur la touche Marche/Arrêt. · Les diodes lumineuses affichent simplement "--" et tous les voyants associés aux programmes s'allument.
3	Sélectionnez Synthétiques à l'aide du sélecteur de programmes. · Les paramètres suivants sont automatiquement sélectionnés: "40" °C pour la température de lavage, "800" tr/mn pour la vitesse d'essorage et "3" pour le nombre de rincages. · Si vous foulez modifier la température de lavage, modifier la vitesse d'essorage ou ajouter des options de lavage Préavage, Rincage+, Anti froissage, appuyez sur les touches correspondantes.
4	Appuyez sur la touche Départ/Pause. · Le hublot se verrouille. La machine détecte le poids de linge, se remplit d'eau et commence le lavage.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompree la machine puis appuyez sur la touche de votrechoix.
• Il n'est PAS possible de selectionner une vitesse d'essorage de "1400" tr/mn avec ce programme.
• Températures de lavage sélectionnables avec ce programme : "30", "40" et "60" °C uniquement.
• Options de lavage sélectionnables avec ce programme : Prélavage, Rincage+ et Anti froissage.

• Poids de linge approprié pour ce programme : moins de 1,5 kg.

• PROGRAMME DÉLICATS

1	Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels. Refermez le hublot. · Mettez du détergent dans les compartments lavage et prélavage du distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX". · Mettez du détergent dans le compartment prélavage uniquement si vous comptez ajouter un prélavage. · Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le compartment réservé au lavage.
2	Appuyez sur la touche Marche/Arrêt. · Les diodes lumineuses affichent simplement "--" et tous les voyants associés aux programmes s'allument.
3	Sélectionnez Délicats à l'aide du sélecteur de programmes. · Les paramètres suivants sont automatiquement sélectionnés : "Froid" pour la température de lavage, "400" tr/mn pour la vitesse d'essorage et "2" pour le nombre de rincages. · Si vous foulez modifier la vitesse d'essorage ou ajouter des options de lavage Rince+ , Anti floissage, appuyez sur les touches correspondantes.
4	Appuyez sur la touche Départ/Pause. · Le hublot se verrouille. La machine détecte le poids de linge, se remplit d'eau et commence le lavage.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompré la machine puis appuyez sur la touche de votre choix.
• Température de lavage sélectionnable avec ce programme : "Froid" uniquement.
• Il n'est PAS possible de selectionner une vitesse d'essorage de 1000 et 1400 tr/mn avec ce programme.
• Options de lavage sélectionnables avec ce programme : Rincage+ et Anti froissage uniquement.

• Poids de linge approprié pour ce programme : moins de 1,0 kg.

• PROGRAMME LAINE

1	Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels. Refermez le hublot. · Mettez du détergent dans les compartments lavage et prélavage du distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX". · Mettez du détergent dans le compartment prélavage uniquement si vous comptez ajouter un prélavage. · Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le compartment réservé au lavage.
2	Appuyez sur la touche Marche/Arrêt. · Les diodes lumineuses affichent simplement "---" et tous les voyants associés aux programmes s'allument.
3	Sélectionnez Laine à l'aide du sélecteur de programmes. · Les paramètres suivants sont automatiquement sélectionnés : "Froid" pour la température de lavage, "400" tr/mn pour la vitesse d'essorage et "2" pour le nombre de rincages. · Si vous foulez modifier la vitesse d'essorage ou ajouter des options de lavage Rince+ , Anti froissage, appuyez sur les touches correspondantes.
4	Appuyez sur la touche Départ/Pause. · Le hublot se verrouille. La machine détecte le poids de linge, se remplit d'eau et commence le lavage.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompree la machine puis appuyez sur la touche de votrechoix.
• Température de lavage sélectionnable avec ce programme : "Froid" uniquement.
• Il n'est PAS possible de selectionner une vitesse d'essorage de 1000 et 1400 tr/mn avec ce programme.
• Options de lavage sélectionnables avec ce programme : Rincage+ et Anti froissage uniquement.
• Poids de linge approprié pour ce programme : moins de 1,0 kg.
• Utilisez du détergent spécifique conçu pour la laine.

Le détergent neutre spécial pour la laine produit une grande quantité de bulles et il convient donc d'utiliser les doses appropriées.

• PROGRAMME LAVAGE MAIN

1	Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels. Refermez le hublot. · Mettez du détergent dans les compartments lavage et prélavage du distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX". · Mettez du détergent dans le compartment prélavage uniquement si vous comptez ajouter un prélavage. · Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le compartment réservé au lavage.
2	Appuyez sur la touche Marche/Arrêt. · Les diodes lumineuses affichent simplement "--" et tous les voyants associés aux programmes s'allument.
3	Sélectionnez lavage main à l'aide du sélecteur de programmes. · Les paramètres suivants sont automatiquement sélectionnés: "Froid" pour la température de lavage, "400" tr/mn pour la vitesse d'essorage et "3" pour le nombre de rincages. · Si vous foulez modifier la température de lavage, modifier la vitesse d'essorage ou ajouter des options de lavage Rince+ , Anti floissage, appuyez sur les touches correspondantes.
4	Appuyez sur la touche Départ/Pause. · Le hublot se verrouille. La machine détecte le poids de linge, se remplit d'eau et commence le lavage.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompree la machine puis appuyez sur la touche de votrechoix.
• Température de lavage sélectionnable avec ce programme : "Froid" uniquement.
• Il n'est PAS possible de selectionner une vitesse d'essorage de 1000 et 1400 tr/mn avec ce programme.
• Options de lavage sélectionnables avec ce programme : Rincage+ et Anti froissage uniquement.

• Utilisez ce programme pour le linge marqué "Lavage à la main" sur l'étiquette d'entretien.

• PROGRAMME RAPIDE 30

1	Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels. Refermez le hublot. · Mettez du détergent dans les compartments lavage et prélavage du distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX". · Mettez du détergent dans le compartment prélavage uniquement si vous comptez ajouter un prélavage. · Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le compartment réservé au lavage.
2	Appuyez sur la touche Marche/Arrêt. · Les diodes lumineuses affichent simplement "--" et tous les voyants associés aux programmes s'allument.
3	Sélectionnez Rapide 30 à l'aide du sélecteur de programmes. · Les paramètres suivants sont automatiquement sélectionnés : "30" °C pour la température de lavage, "800" tr/mn pour la vitesse d'essorage et "2" pour le nombre de rincages. · Si vous foulez modifier la température de lavage, modifier la vitesse d'essorage ou ajouter des options de lavage Rincage+, Anti floissage, appuyez sur les touches correspondantes.
4	Appuyez sur la touche Départ/Pause. · Le hublot se verrouille. La machine détecte le poids de linge, se remplit d'eau et commence le lavage.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompree la machine puis appuyez sur la touche de votrechoix.
• Températures de lavage sélectionnables avec ce programme : "Froid", "30" et "40" °C uniquement.

• Options de lavage sélectionnables avec ce programme : Rincage+ et Anti froissage uniquement.

• ESSORAGE UNIQUEMENT

1	Introduisez le linge dans le tambour. Ensuite refermez le hublot.
2	Appuyez sur la touche Marche/Arret. Les diodes lumineuses affichent simplement "--" et tous lesvoyant associes aux programmes s'allument.
3	Selectionnez la vitesse d'essorage en appuyant sur la touche Essorage.
4	Appuyez sur la touche Départ/Pause. Des le demarrage de la machine, le hublot sera verrouille.

ENTRETIEN

Un bon entretien de votre lave-linge peut en prolonger la durée de vie. Vous trouverez dans cette section des directives pour entretenir la machine de façon appropriée et en toute sécurité.

Nettoyage du lave-linge

Exterieur	Intérieur
À l'aide d'une éponge ou d'un chiffon doux et humide, essuyez immédiatement les éclaboussures de détergent, d'agent de blanchiment ou de tout autre produit. De temps à autre, essuyez les surfaces extérieures du lave-linge afin de lui conserver l'apparance du neuf.	Nettoyez l'intérieur avec un mélange composé de 250 ml d'agent chloré de blanchiment et 500 ml de détergent. Faites tourner le lave-linge sur un cycle complet. Si nécessaire, renouvelez ces opérations.
N'introduisez pas d'objects pointus ou métalliques dans votre lave-linge, ceux-ci risquant d'endommager la finition. Vérifiez le contenu de toutes les poches - épingles, trombones, monnaie, vis, écrous, etc. Veillez à ce que ces objects ne pénétrent pas dans la machine une fois les poches vidées.

Entreposage par temps froid / transport

Installez ou reposez votre lave-linge dans un lieu à l'abri du gel. Il est en effet possible que de l'eau subsiste à l'intérieur des tuyaux, et cette eau peut endommager votre lave-linge si elle vient à geler.

Si vous doivent entreposer ou transporterer toute lave-linge par temps de gel, préparez-le en conséquence "hivérisation".

Pour "hivériser" le lave-linge	Pour réutiliser le lave-linge
• Fermez le robinet d'eau. • Débranchez et vidangez les tuyaux d'arrivée d'eau. • Sélectionnez un réglage de vidange et d'essorage voir page 10 puis faites tourner le lave-linge pendant 1 minute. • Débranchez le cordon d'alimentation.	• Rincez les tuyaux d'arrivée d'eau. • Rebranchez les tuyaux d'arrivée d'eau. • Ouvrez le robinet d'eau. • Rebranchez le cordon d'alimentation.

Périodes sans utilisation / vacances

N'utilisez votre lave-linge que lorsque vous estes chez vous.

Si vous partez en vacances ou si vous ne comptez pas utiliser votre lave-linge pendant une période prolongée :

• Débranche le cordon d'alimentation ou coupe l'alimentation électrique du lave-linge.
• Coupez l'alimentation en eau du lave-linge.

Vouéviterez ainsi les inondations dues à une surpression de l'eau au cours de votre absence.

NETTOYAGE DES FILTRES

Nettoyage du filtré d'arrivée d'eau

• Nettoyez le filtré lorsque l'eau commence à fair au niveau de l'arrivée.

① Débranchez la prise de courant avant de proceder au nettoyage.

② Coupez l'alimentation en eau du lave-linge et débranchez le tuyau d'arrivée.

③ Sortez le filtré d'arrivée d'eau.

4 l'aide d'une Brosse, dégagez les impuretés prises dans le filtré.

Nettoyage du filtr de vidange

• Le filtr de vidange retient les corps étrangers tels que fils, pièces de monnaie, épinges, boutons, etc.
• Si ce filtré n'est pas régulièrement nettoyé normalement, toutes les 10 lessives, la vidange risque de ne pas s'effectuer correctement.

ATTENTION: L'eau de vidange peut être très chaude.

1. Ouvrez la trappe inférieure (①) avec une piece de monnaie. Extrayez le bouchon (②) et sortez le tuyau.

1. Placez un récipient sous le bouchon (2) afin d'éviter de répandre de l'eau sur le sol, puis débouchez le tuyau. Lorsque l'eau a fini de s'écouler, ouvre le filtré (3) de la pompe en tournant vers la gauche.

1. Dégagez tous les corps étrangers pris dans le filtré (③) de la pompe. Àpres nettoyage, tournez le filtré dans le sens horaire et remettez le bouchon (②) du tuyau en place. Refermez la trappe inférieure.

Nettoyage du distributeur de produits lessiviels

*Au bout d'un certain temps, le détergent et l'assouplissantlient un dépôt dans le distributeur.
- Nettoyez le distributeur de temps à autre à l'eau courante.
- Au besoin, le distributeur peut être séparé de la machine ; pour cela, déverrouillez le cliquet en exerçant une pression vers le bas puis tirez sur le distributeur.
- Afin de faciliter le nettoyage, vous pouvez séparer la partie supérieure du compartment pour assouplissant.

Du détergent peut également s'accumuler à l'intérieur de la cavité et il est donc nécessaire de nettoyer celle-ci de temps à autre à l'aide d'une Brosse.
Une fois le nettoyage terminé, remettez le distributeur en place et lancez un cycle de rinçage à vide.

ÉLIMINATION DES TACHES

Dans le cas de linge taché, très sale ou représentant des traces de gras, il peut être nécessaire de tremper ou de prélaver les pieces afin d'obtenir de plusieurs résultats résultats.

Le trempage facilitte l'élimination des taches de nature protéinique - sang, lait, herbe... -, cependant que le prélavage permet d'attendrir la crasse avant le lavage.

Points à retenir pour l'élimination des taches

• Pour le trempage ou le prélavage du linge taché, utilisez de l'eau froide ou tiède. Une eau trop chaude risque de fixer les taches.
• La plupart des taches s'éliminent plus facilement lorsqu'elles sont encore fraîches.
• Avant tout traitement, il convient de déterminer la nature et l'ancienneté de la tache. Vous doivent identifier le type de tissu et vérifier s'il s'agit d'un tissu grand teint reportez-vous à l'étiquette d'entretien.
• Le lavage et le séchage peuvent fixer certaines taches.
• Commencez avec de l'eau froide ou tiède. Une eau trop chaude risque de fixer les taches.
• Si un agent de blanchiment est recommandé, assurez-vous que le produit utilise ne va pas dégrader le tissu.
• Retournez la surface tachée, posez-la sur une serviette en papier ou sur un chiffon blanc, puis appliquez le détachant au dos de la tache. Ainsi, la tache sera directement extraite du tissu au lieu de le traverser.

Guide d'élimination des taches

TACHE	ÉLIMINATION
Sang	Rincez immédiatement à l'eau FROIDE.Si la tache persististe, trempez-la dans de l'eau froide additionné de produit de prélavage enzymatique.
Chewing gum	Mettez des glaçons dans un sac en plastic puis appliquée celui-ci sur lagomme afin de la durcir.Grattez autant degomme que possible puis époncez avec du white spirit.
Cacao, chocolat	Époncez avec de l'eau FROIDE et trempez dans un produit de prélavage enzymatique.Si la tache persististe, frottez avec une petite quantité de détergent et rincez à l'eau froide.
Café	Séchez rapidement puis rincez à l'eau FROIDE.Frottez avec une petite quantité de détergent et lavez à la température maximale prescrite pour le type de tissu.
Crème/lait, crème glacée	Rincez à l'eau FROIDE puis lavez normalément.Si la tache ne disparait pas, époncez avec du white spirit.
Désodorisant	Frottez la surface tachée avec du vinaigre blanc puis rincez à l'eau FROIDE.Eponcez avec du white spirit.Traitez les zones durcies avec un produit de prélavage enzymatique.
Çef	Trempez dans un produit de prélavage enzymatique à FROID, rincez puis lavez normalement.
Assouplissant	Frottez la surface tachée avec du savon en pain puis lavez normalement.
Fruits	Traitez aussi rapidement que possible en époncegant avec de l'eau FROIDE.Frottez avec une petite quantité de détergent et lavez normalement.
Herbe	Époncez avec du white spirit.Frottez avec un produit de prélavage enzymatique et lavez normalement.
Graisse, hUIL	Retournez la surface tachée, posez-la sur un chiffon absorbant puis traitez la surface opposée à la tache.Eponcez avec du white spirit ou un liquide de nettoyage à sec puis lavez normalement.
Fer, rouille	Appliquez du jus de citron et du sel, laissez sécher au soleil puis lavez normalement.
Rouge à lèvres	Époncez avec de l'alcool à brûler et lavez normalement.
Moisissure	Lavez dans de l'eau TIÈDE additionné de détergent.Imprégnez la surface tachée avec du jus de citron, laissez sécher au soleil puis lavez normalement.Si la tache persististe et si le tissu s'y prête, utilisez un agent de blanchiment.
Boue	Éliminez autant de boue séchée que possible avec une Brosse puise rincez à l'eau froide.Si la tache persististe, frottez avec une petite quantité de détergent puis lavez normalement.
Peinture à l'huile	Grattez autant de peinture fraîche que possible, époncez avec un liquide de nettoyage à sec ininflammable puis lavez normalement.
Peinture à l'eau	Traitez pendant que la tache est encore humide, rincez à l'eau TIÈDE puis lavez normalement.
Traces de brûlure	Imprégnez un chiffon de peroxyde d'hydrogène, posez-le sur la surface roussie et repassez avec un fer assez chaud.

DéPANNAGE

La plupart des problèmes se résolvent facilement ds lors que vous pouze en déterminer la cause.

En cas de problème, reportez-vous à la liste ci-après avant de contacter le service après-vente.

Si le mode d'erreur tel qu'IE, OE, UE s'affiche sur le panneau de commande,

afin de résoudre ce problème, dans un premier temps éteignez la machine à laver

et puis allumez-la en appuyant sur le bouton POWER.

Si le mode d'erreur PFE s'affiche sur le panneau de commande, afin de résoudre ce problème,

1) éteignez la machine à laver
2) allumez-la en appuyant sur le bouton POWER
3) Appuyez sur SPIN
4) Et puis appuyez sur START

PROBLÈME	CAUSE POSSIBLE
• Le lave-linge ne fonctionne pas.	• Le courant est coupé. • Le cordon d'alimentation n'est pas correctement branché sur une prise électrique. • La machine n'a pas été mise sous tension. • Vous n'avez pas appuyé sur la touche Départ/Pause. • La quantité de linge introduite dans la machine n'est pas appropriée.
• L'eau n'arrive pas Erreur affichée IE	• Le tuyau d'acciviée n'est pas raccordé ou le robinet d'eau n'est pas ouvert. • Le tuyau d'acciviée ou le robinet d'eau est gelé. • L'alimentation en eau est coupée. • Le filtre du tuyau d'acciviée est obstrué par des corps étrangers.
• Le lave-linge ne vidange pas Erreur affichée IE	• Le tuyau de vidange est gelé ou obstrué par des impuretés. • Le tuyau de vidange est plié ou déformé. • L'extrémité du tuyau de vidange n'est pas immergée dans l'eau. • Le filtre de vidange comporte une quantité excessive d'impuretés.
• Le lave-linge n'essore pas Erreur affichée IE	• Le linge s'est accumulé sur l'un des côtés du tambour. • La machine est installée sur un sol inégal ou produit de fortes vibrations. • Le hublot n'est pas fermé allumage du voyant "IE" dans ce cas.
• Si la vitesse d'essorage sélectionnée est insuffisante la machine s'arrête pendant l'essorage. Affichage d'erreur PFE	• Le filtre de la pompe de vidange est-il obstrué? • La pompe de vidange est-elle en marche? • Avez-vous utilisé la quantité approprié de lessive? • Le tuyau de vidange est-il situé à plus d'un mètre de hauteur du sol?
• Le lave-linge vibre et est trop bruyant	• La machine est installée sur un sol inégal. • Toutes les vis de transport n'ont pas été extraites.

Les deux phénomènes suivants ne constituent pas des dysfonctionnements :

• Le son "wing" perçu au cours de l'alimentation en eau est dû au fonctionnement de la vanne d'arrivée d'eau.

SPECIFICATIONS

MODELE	DWD-FD3411/3412/3433
Dimension mm	595 x 540 x 850 L x H x P
Poids unitaire kg	58 net / 62 brut
Capacité	7kg de linge sec
Consommation d'eau standard	52 litres
Vitesse d'essorage tr/min	Sans essorage/400/800/1000/1400
Pression de service de l'eau	29 kPa ~ 784 kPa 0,3 kgf/cm2 ~ 8 kgf/cm2

*Sous reserve de modifications techniques

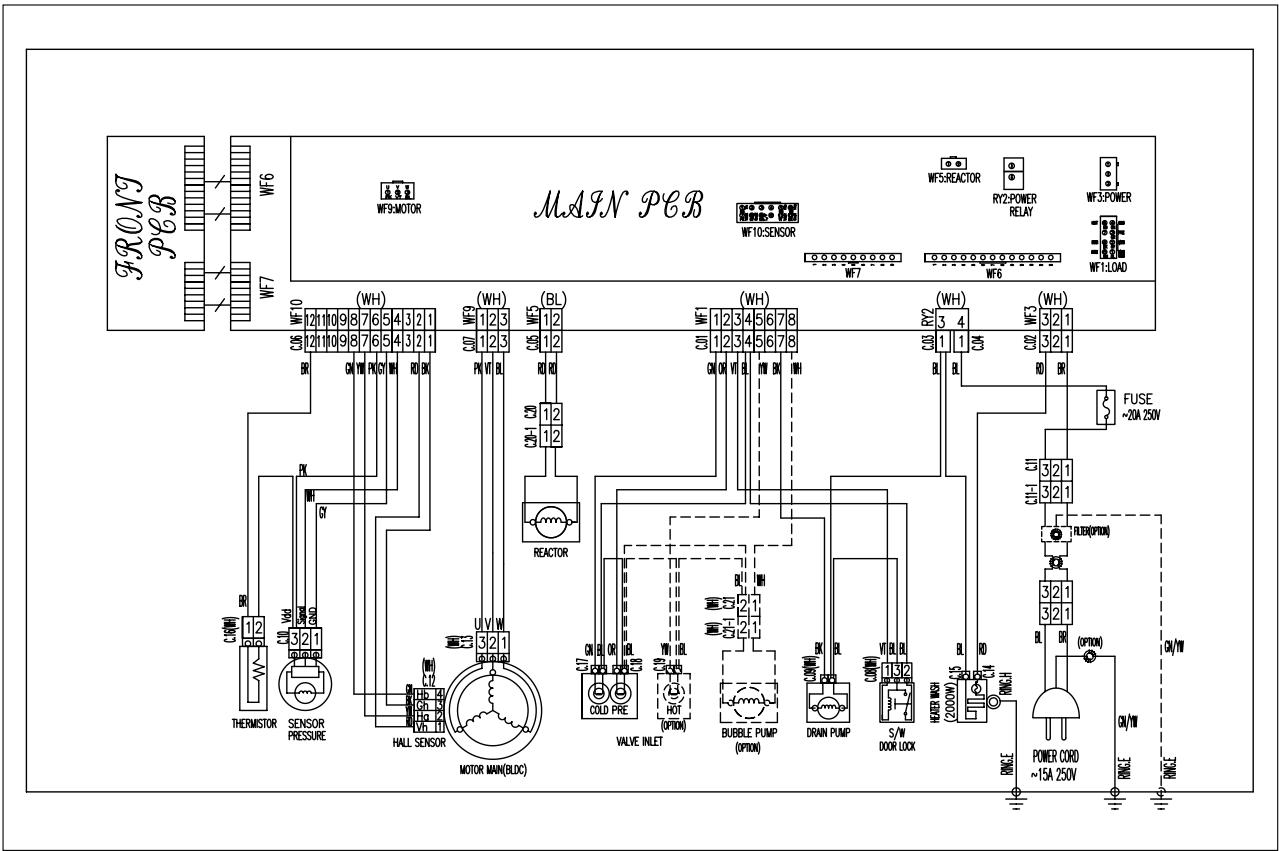

SCHEMA DE CABLAGE

English

Traitement des apparéils électriques et électroniques en fin de vie (applicable dans les pays de l'union européen et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les dechets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebus de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au suje du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Italiano
