Type de produit	Lecteur de bande interne ou externe
Modèle	HP SureStore T4 (T4i interne, T4e externe)
Capacité de stockage native	4 Go
Capacité compressée (2:1)	Jusqu'à 8 Go
Technologie de bande	Travan TR-4 (QIC-3095)
Interface	SCSI-2
Vitesse de transfert (soutenue)	514 Ko/s
Vitesse de transfert (rafale)	3 Mo/s
Dimensions (interne)	43 mm x 149 mm x 200 mm
Poids (interne)	0,8 kg
Dimensions (externe)	63,5 mm x 181 mm x 282 mm
Poids (externe)	2,27 kg
Alimentation	100-240 V CA, 50/60 Hz, 1,0 A
Systèmes d'exploitation supportés	NetWare, Windows NT/95/3.x, DOS, SCO UNIX
Logiciel inclus	Colorado Backup, Stac Replica, TapeAssure
Adresse SCSI par défaut	4
Fiabilité (MTBF interne)	250 000 heures
Entretien	Aucun nettoyage de tête requis, ne pas dégausser
Conditionnement thermique des bandes	Laisser 8h à température ambiante si stocké hors limites
Protection en écriture	Languette sur la cartouche

FOIRE AUX QUESTIONS - SURESTORE T4 TAPE DRIVE HP

Quelle est la capacité du HP SureStore T4 ?

Le lecteur de bande offre une capacité native de 4 Go et jusqu'à 8 Go avec compression logicielle (ratio 2:1).

Comment installer le lecteur de bande interne ?

1. Éteignez l'ordinateur et retirez le capot. 2. Vérifiez l'adresse SCSI (par défaut 4). 3. Montez les rails si nécessaire. 4. Insérez le lecteur dans un emplacement 5¼ pouces. 5. Connectez le câble SCSI et d'alimentation. 6. Fixez le lecteur avec des vis. 7. Remontez le capot et testez avec TapeAssure.

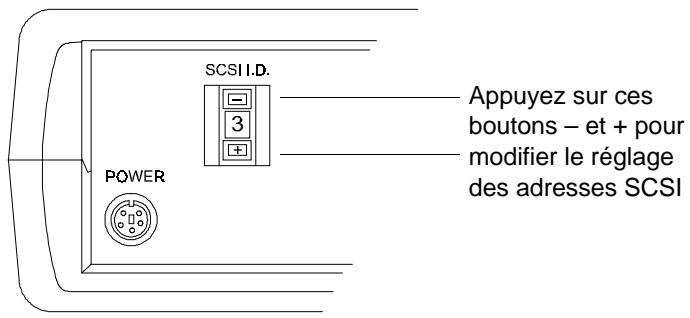

Comment modifier l'adresse SCSI sur le modèle externe ?

Utilisez un stylo à bille ou un petit tournevis pour appuyer sur les boutons +/- du sélecteur situé à l'arrière du lecteur jusqu'à afficher le numéro souhaité (de 1 à 6). Notez que le changement prend effet après une mise hors tension puis sous tension.

Quels types de bandes sont compatibles ?

Les mini-cartouches Travan TR-4 (recommandées), HP Colorado 5 Go et QIC-Wide. Consultez la notice pour les références HP.

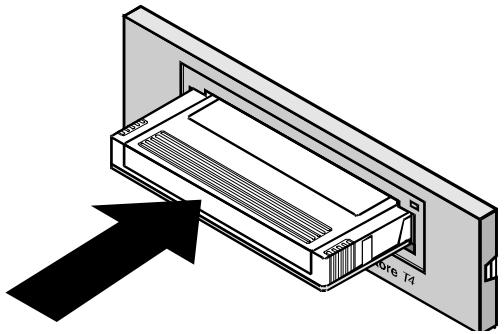

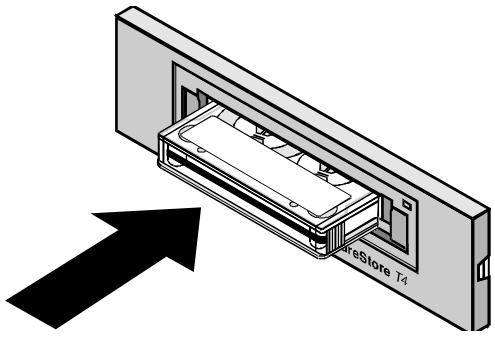

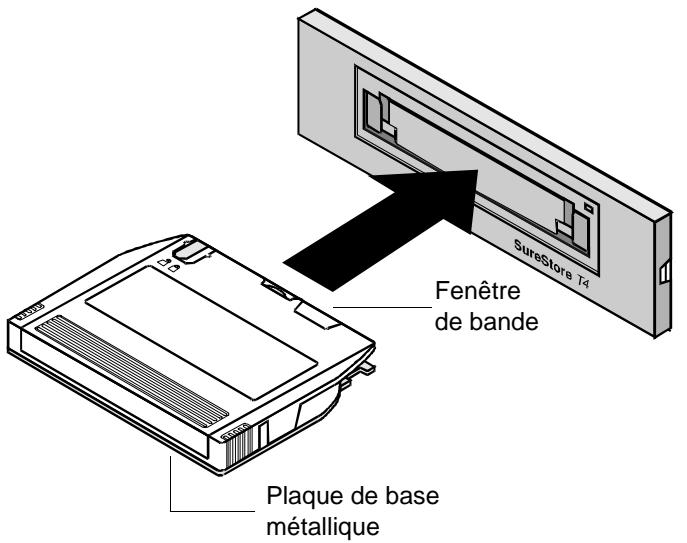

Comment insérer une cartouche de bande ?

Tenez la cartouche avec la plaque métallique vers le bas et la fenêtre face au lecteur. Poussez fermement jusqu'au déclic. La cartouche dépasse d'environ 25 mm pour les TR-4, 20 mm pour les QIC-Wide.

Que faire si le lecteur ne s'allume pas ?

Vérifiez le câble d'alimentation. Si le voyant reste éteint, testez avec TapeAssure. Si aucun bruit de bande n'est entendu après insertion, appelez l'assistance technique HP.

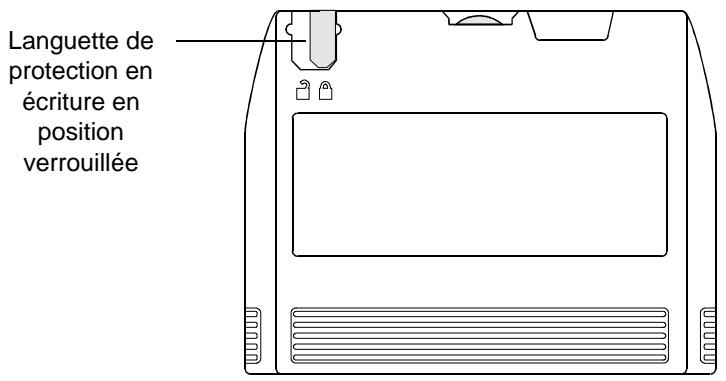

Comment protéger une bande en écriture ?

Faites glisser la languette de protection en écriture sur la cartouche vers la droite pour verrouiller (lecture seule) ou vers la gauche pour autoriser l'écriture.

Quels sont les systèmes d'exploitation supportés ?

Novell NetWare v3.12/4.11, Windows NT 3.51/4.0, Windows 95, Windows 3.1/3.11, DOS 5.0+, SCO UNIX Open Desktop 3 et OpenServer 5.

Comment tester l'installation du lecteur ?

Exécutez le logiciel TapeAssure fourni sur le CD-ROM. Effectuez un test de sauvegarde et restaure avec une cartouche vierge. Suivez les instructions à l'écran.

Où trouver les numéros de téléphone d'assistance HP ?

Consultez l'annexe B du guide d'utilisation pour les numéros par pays (ex. France : 01 43 62 34 34). Des services en ligne sont aussi disponibles sur le site HP.

MODE D'EMPLOI SURESTORE T4 TAPE DRIVE HP

Informations produit

Notez ci-dessous les informations concernant votre lecteur de bande pour référence ultérieure.

Nom du modèle :	HP SureStore T4_
Référence produit :
Numéro de série :
Date d’achat/installation :
Adresse SCSI :

HP SureStore T4 Guide d'utilisation

© Copyright 1998 by Hewlett-Packard Limited, tous droits réservés.

Les informations contenues dans ce document peuvent être modifiées sans préavis.

Ce document contient des informations propriétaires protégées par copyright. Tous droits réservés. Ce document ne peut, en tout ou partie, être photocopié, reproduit ou traduit dans une autre langue sans l'accord préalable écrit de Hewlett-Packard Limited.

Hewlett-Packard ne pourra être tenu pour responsable des erreurs contenues dans la documentation ou de tout dommage secondaire ou conséquent (y compris la perte de profits) découlant de la fourniture, des performances ou de l'utilisation du produit, que ce soit sur la base d'une garantie, d'un contrat ou d'un autre fondement juridique.

Mars 1998

Référence C5644-90944

Table des matières

1 Préparation de l'installation

Votre nouveau lecteur de bande HP SureStore T4 1-2

Avant de commencer 1-2

Lecteurs internes 1-3

Vérification du contenu de la boîte 1-3

Organigramme de l'installation 1-4

Lecteurs externes 1-5

Vérification du contenu de la boîte 1-5

Organigramme de l'installation 1-6

Conditions préalables pour le système 1-7

Spécifications matérielles 1-7

Spécifications du système d'exploitation 1-8

Logiciel de sauvegarde 1-8

Planification du bus SCSI 1-9

Vérification de votre configuration SCSI actuelle 1-9

Et ensuite ? 1-10

2 Installation d'un lecteur de bande interne

Présentation de la procédure d'installation 2-2

Outils éventuellement nécessaires 2-3

Préparation de l'ordinateur 2-3

Préparation du lecteur de bande 2-5

Installation du lecteur de bande dans l'emplacement 2-9

Vérification de l'installation 2-13

Et ensuite ? 2-14

3 Installation d'un lecteur de bande externe

Présentation de la procédure d'installation 3-2

Outils éventuellement nécessaires 3-2

Préparation du lecteur de bande 3-3

Installation du lecteur de bande 3-5

Vérification de l'installation 3-7

Et ensuite ? 3-8

4 Entretien de votre lecteur de bande

Entretien du lecteur de bande 4-2

Choix des bandes pour le lecteur 4-3

Effacement des bandes 4-3

Insertion et retrait de cartouches de bande 4-4

Protection en écriture d'une cartouche de bande 4-6

Entretien de vos cartouches de bande 4-7

Conditions d'exploitation 4-7

Stockage des cartouches de bande 4-7

5 Dépannage

Economisez un appel 5-2

Conseils de dépannage 5-2

A faire en premier 5-2

TapeAssure 5-2

Problèmes avec l'ordinateur 5-3

Problèmes avec le lecteur de bande 5-4

mander

A Caractéristiques des produits et informations pour com-

Interface A-2

Vitesse de sauvegarde A-2

Format de bande A-2

Spécifications de fiabilité A-3

Spécifications d'alimentation A-3

Caractéristiques physiques A-3

Certifications A-3

Informations pour commander A-4

Cartouches de bande recommandées et compatibilité A-4

Accessoires SCSI A-5

B Assistance client

Garantie B-2

Pour obtenir une assistance technique B-3

Pour obtenir une assistance B-3

Contrats de service HP B-4

Retour de votre lecteur de bande HP SureStore Tape B-4

Services en ligne dans le monde entier B-5

Pour contacter l'assistance client B-6

Index

Conformité électromagnétique

1

Préparation de l'installation

Ce chapitre présente la procédure d'installation et vous indique ce dont vous aurez besoin pour installer le lecteur de bande HP SureStore T4.

Votre nouveau lecteur de bande HP SureStore T4

Le lecteur de bande HP SureStore T4 offre une protection fiable des données à un prix abordable. Le HP SureStore T4 s'intègre facilement à un petit serveur de réseau, à un réseau entre homologues ou à un ordinateur de bureau. Basée sur la technologie Travan (TR-4), chaque cartouche de bande a une capacité de stockage native de 4 Go, c'est-à-dire une capacité suffisante pour sauvegarder les données d'un petit serveur ou d'un réseau entre homologues sur une seule bande. Si votre application de sauvegarde permet la compression logicielle de données, une seule bande peut stocker jusqu'à 8 Go de données (en supposant un ratio de compression de 2:1).

Avant de commencer

Avant d'installer votre lecteur de bande HP SureStore T4, vous devez faire ce qui suit :

1 Contrôler le contenu du carton par rapport à la liste page 1-3 pour les lecteurs internes ou page 1-5 pour les lecteurs externes.
2 Noter le numéro de série de votre lecteur et d'autres renseignements à l'intérieur de la couverture de ce manuel. Vous trouverez le numéro de série à l'intérieur du clapet du lecteur. Le numéro de référence du produit est :
• Lecteur interne T4i : C5644C
• Lecteur externe T4e : C5645B
3 Vérifier que votre ordinateur répond aux spécifications pour l'installation.
4 Rassembler les informations adéquates sur la configuration SCSI de votre ordinateur et des autres périphériques qui lui sont connectés, et décider comment vous allez configurer le lecteur sur le bus SCSI. Pour ce faire, vous pouvez vous aider du logiciel TapeAssure fourni sur le CD-ROM HP SureStore Tape.
5 Sélectionner un emplacement disponible pour un lecteur interne.
ou Sélectionner un emplacement pour un lecteur externe.

Lecteurs internes

Vérification du contenu de la boîte

Contrôlez chaque élément de l'emballage du HP SureStore T4 pour vérifier que rien ne manque. Prenez quelques instants pour noter le numéro du modèle (T4i), le numéro du produit (C5644C) et le numéro de série (à l'intérieur du clapet) du lecteur de bande au verso de la couverture du Guide d'utilisation.

☐ Lecteur de bande HP SureStore T4i

Mini-cartouche HP TR-4

☐ Rails et vis pour montage du lecteur dans HP NetServer E série E/Vectra

☐ Guide d'utilisation (Veillez à recycler les pages en d'autres langues qui vous sont inutiles)

Si un élément est endommagé ou manquant, contactez la société de transport ou votre fournisseur.

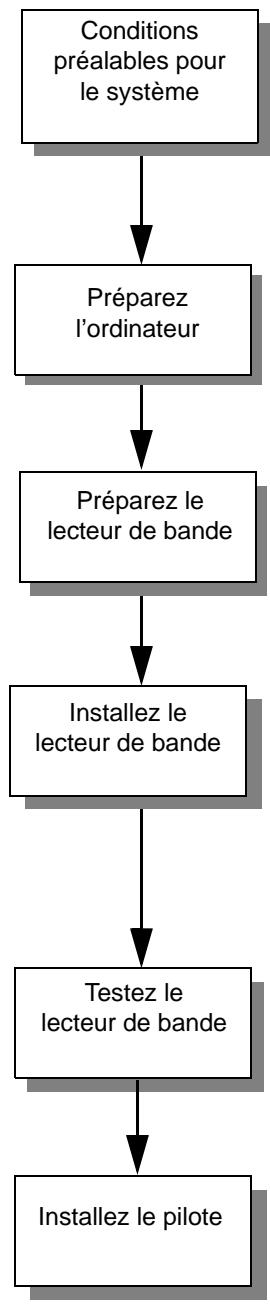

Organigramme de l'installation

L'installation du lecteur de bande HP SureStore T4 est très simple, sous réserve que votre système réponde aux conditions préalables et que vous disposiez des outils appropriés. La procédure d'installation matérielle prend une heure environ.

■ Reportez-vous à “Conditions préalables pour le système” en page 1-7.
- Contrôleur SCSI correctement installé et configuré
- Un lecteur de CD-ROM pour installer le logiciel
- Un emplacement de lecteur 5 14 pouces
- Matériel de montage (si nécessaire)
- Câble SCSI doté d'un connecteur 50 broches disponible

■ Reportez-vous à “Préparation de l'ordinateur” en page 2-3.

• Débranchez l'ordinateur

- Débranchez les câbles d'alimentation

- Otez le capot

- Retirer le panneau et tout matériel de montage de l'emplacement

■ Reportez-vous à “Préparation du lecteur de bande” en page 2-5.

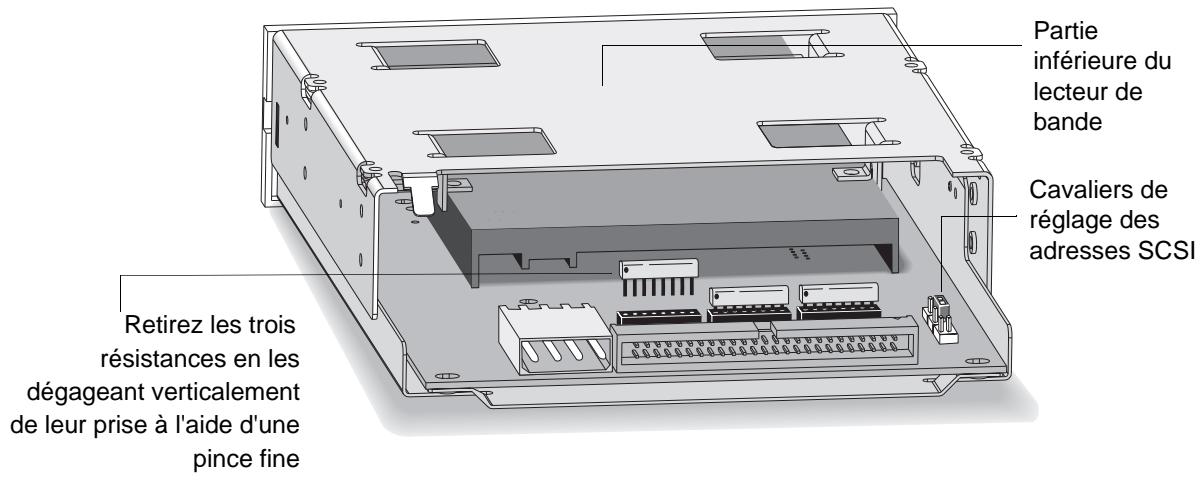

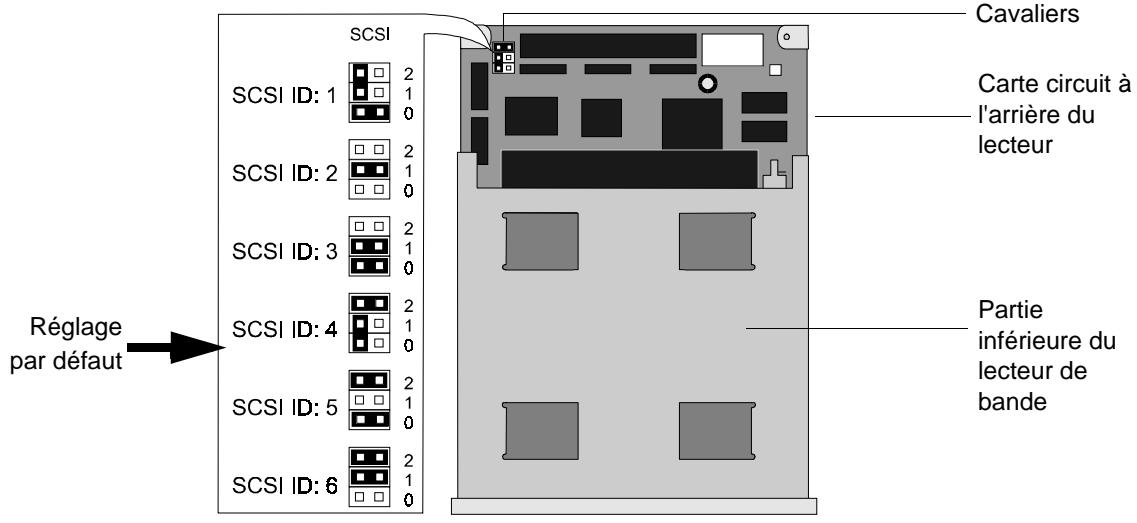

- Vérifiez l'adresse SCSI (redémarrer si nécessaire)

• Vérifiez la terminaison (la fixer si nécessaire)

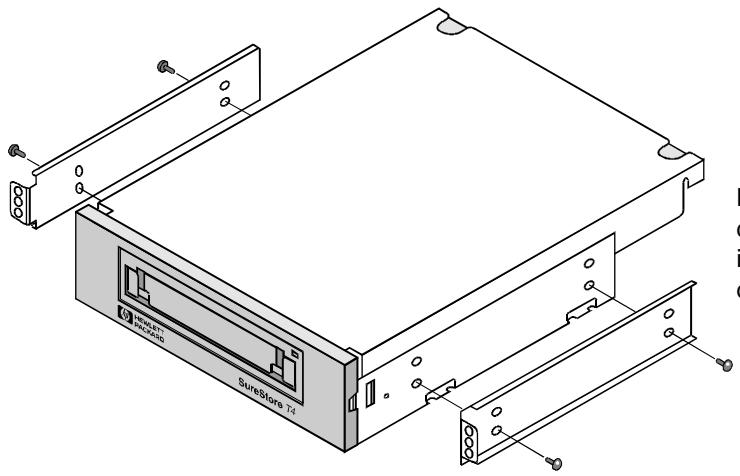

- Fixer les rails ou tout matériel de montage (si nécessaire)

■ Reportez-vous à “Installation du lecteur de bande dans l'emplacement” en page 2-9.

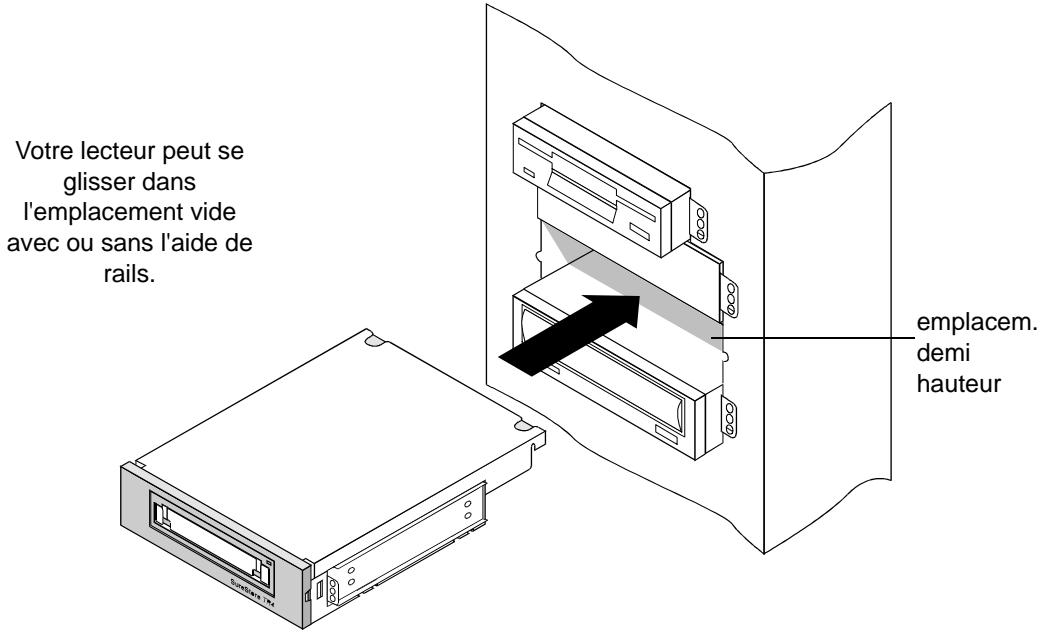

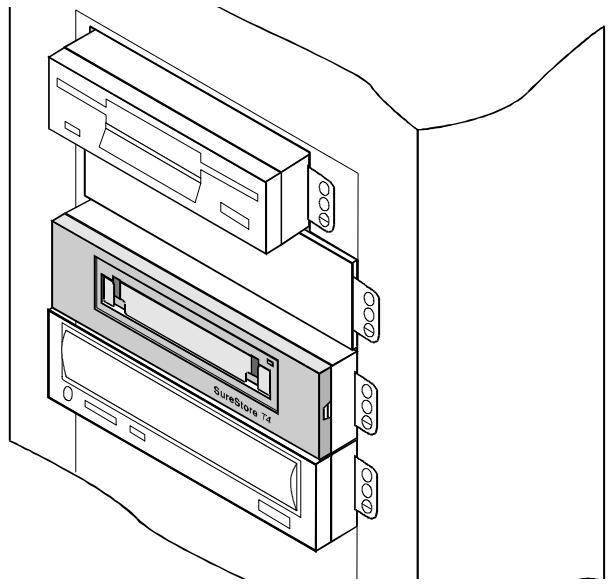

- Insérez le lecteur dans l'emplacement vide

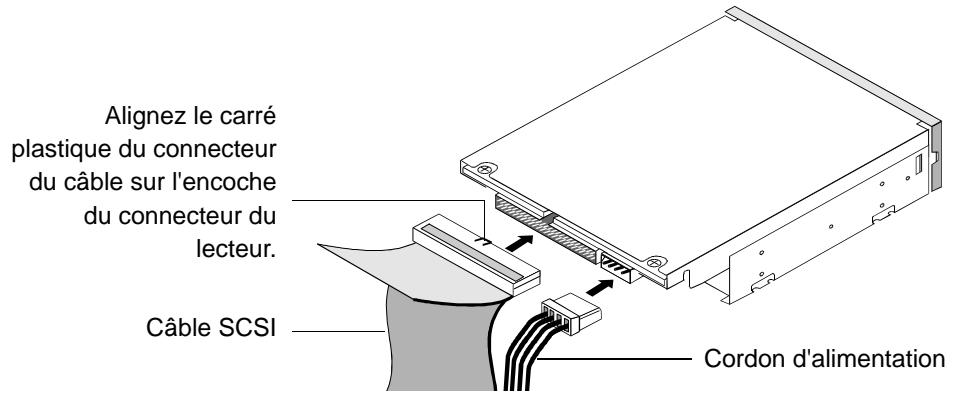

- Connectez le câble SCSI

- Connectez le câble d'alimentation

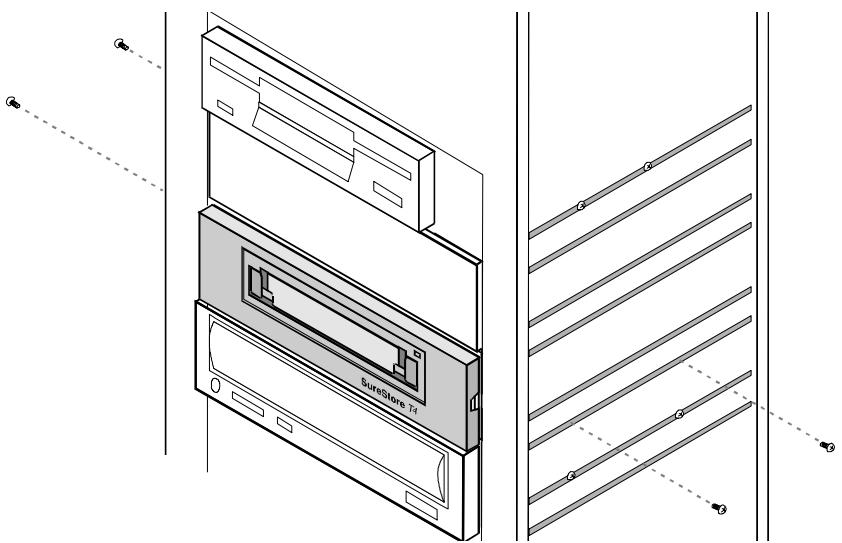

• Fixez le lecteur avec des vis

- Remettez le capot sur l'ordinateur

- Rebranchez les câbles d'alimentation

■ Reportez-vous à “Vérification de l'installation” en page 2-13.

- Allumer l'ordinateur

• Installez TapeAssure depuis le CD-ROM

- Exécutez TapeAssure, lancez un test de sauvegarde et restaurez les données

■ Reportez-vous à “Et ensuite ?” en page 2-14.

• Assurez-vous que les lecteurs appropriés sont installés

Lecteurs externes

Vérification du contenu de la boîte

Contrôlez chaque élément dans l'emballage du HP SureStore T4 pour vérifier qu'aucun n'est manquant. Prenez quelques instants pour noter le numéro du modèle (T4e), le numéro du produit (C5645B) et son numéro de série (à l'intérieur du clapet) du lecteur au verso de la couverture du Guide d'utilisation.

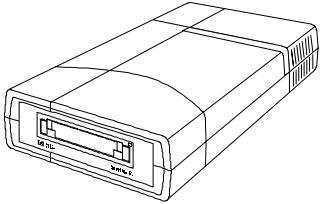

☐ Lecteur de bande HP SureStore T4e

☐ Guide d'utilisation (Veillez à recycler les pages en d'autres langues qui vous sont inutiles)

Bloc de terminaison SCSI

Câble d'alimentation

☐ CD-ROM HP SureStore Tape contenant :

• Colorado Backup
  • Stac Replica Backup pour Netware, HP Edition
  • Stac Replica Backup pour NT, HP SureStore Tape Edition
• TapeAssure
• Pilote

Bloc d'alimentation

□ Support pour montage vertical

Carte d'enregistrement client

Si un élément est endommagé ou manquant, contactez la société de transport ou votre fournisseur.

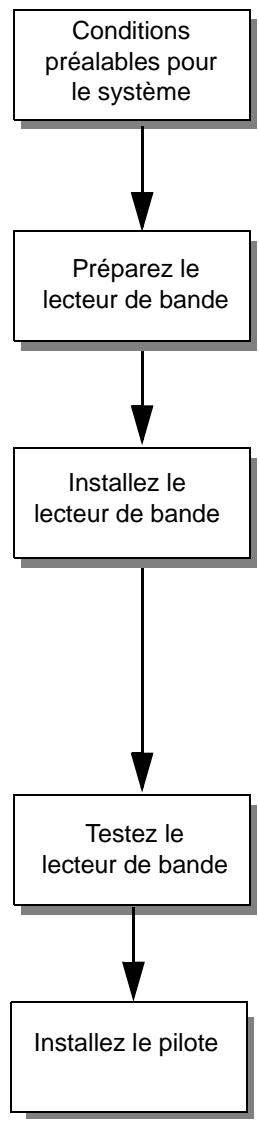

Organigramme de l'installation

L'installation du lecteur de bande HP SureStore T4 est très simple, sous réserve que votre système réponde aux conditions préalables et que vous disposez des outils appropriés. La procédure d'installation matérielle prend une heure environ.

■ Reportez-vous à “Conditions préalables pour le système” en page 1-7.

• Contrôleur SCSI correctement installé et configuré
• Lecteur de CD-ROM pour installer le logiciel
• Connecteur SCSI 50 broches, haute densité

■ Reportez-vous à “Préparation du lecteur de bande” en page 3-3.

• Vérifiez l'adresse SCSI (réinitialiser si nécessaire)

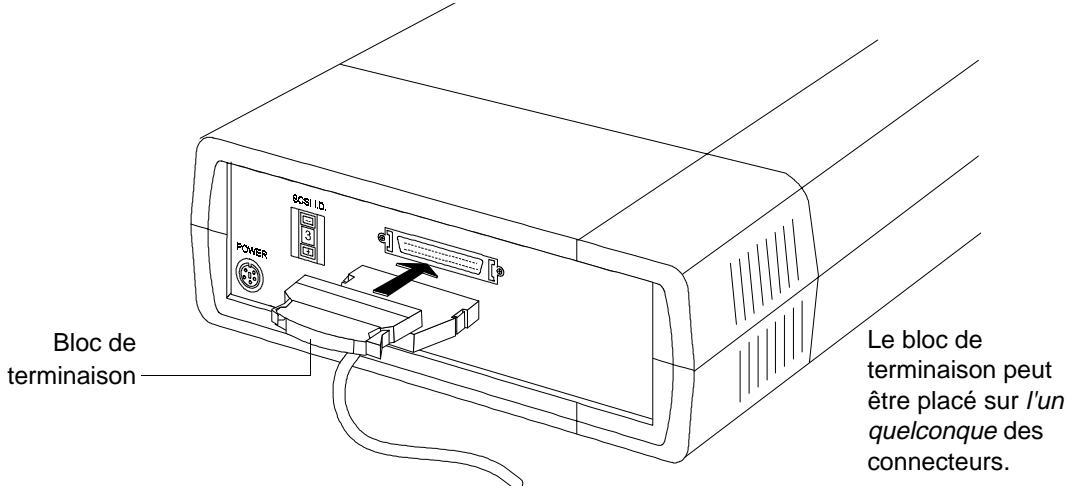

• Vérifiez la terminaison (la fixer si nécessaire)

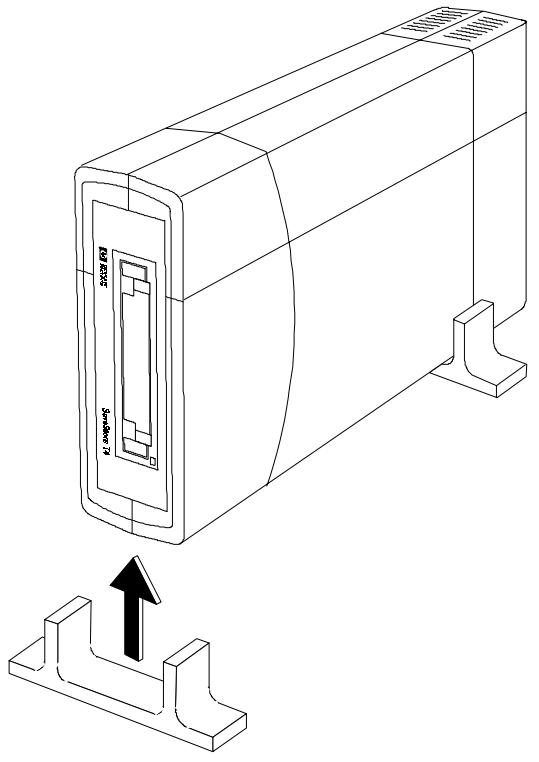

• Fixez le support (si nécessaire)

■ Reportez-vous à “Installation du lecteur de bande” en page 3-5.

• Débranchez l'ordinateur
- Débranchez les câbles d'alimentation

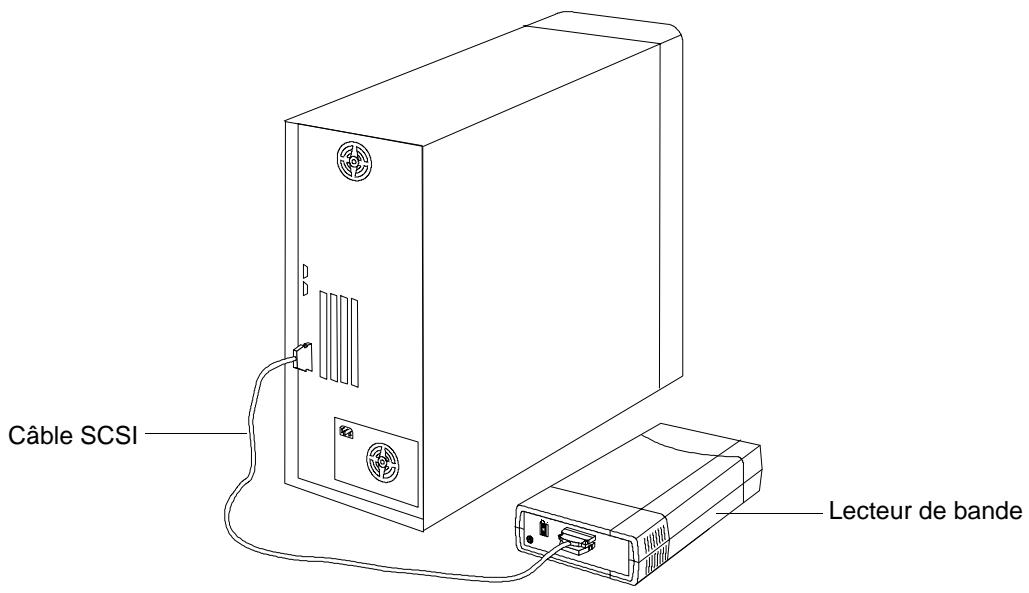

- Connectez le câble SCSI

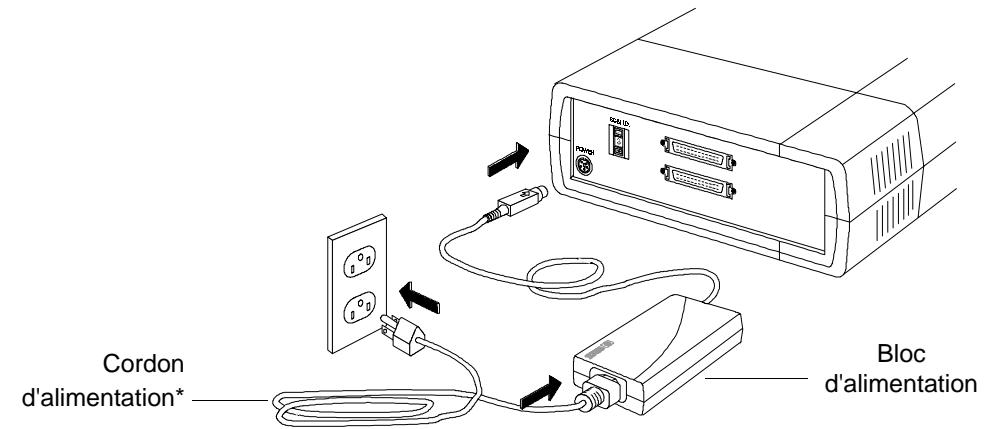

- Fixez le bloc d'alimentation au lecteur
- Connectez le câble d'alimentation à l'alimentation et à la prise secteur
- Rebranchez les câbles d'alimentation de l'ordinateur

■ Reportez-vous à “Vérification de l'installation” en page 3-7.

• Allumez l'ordinateur
• Installez TapeAssure depuis le CD-ROM
- Exécutez TapeAssure, lancez un test de sauvegarde et restaurez les données

■ Reportez-vous à “Et ensuite ?” en page 3-8.

• Assurez-vous que les lecteurs appropriés sont installés

Conditions préalables pour le système

Avant d'installer le lecteur de bande HP SureStore T4 sur votre ordinateur, vérifiez que vous disposez du matériel et des informations nécessaires.

Spécifications matérielles

Pour installer le lecteur de bande HP SureStore T4, votre ordinateur doit être doté d'un processeur 386-, 486- ou Pentium et comporter :

■ Un adaptateur hôte SCSI (ou un contrôleur SCSI sur la carte mère) correctement installé, avec le logiciel de pilotage Advanced SCSI Programming Interface (ASPI) approprié
■ Un lecteur de CD-ROM pour installer le logiciel
Pour les lecteurs internes, vous devrez également disposer des éléments suivants :
■ Un emplacement de lecteur 5 ^1/4 pouces demi-hauteur
■ Tous berceaux ou rails spécifiques nécessaires à la fixation du lecteur dans l'emplacement vide (les rails sont fournis pour les serveurs série HP NetServer E ou les ordinateurs Vectra.)

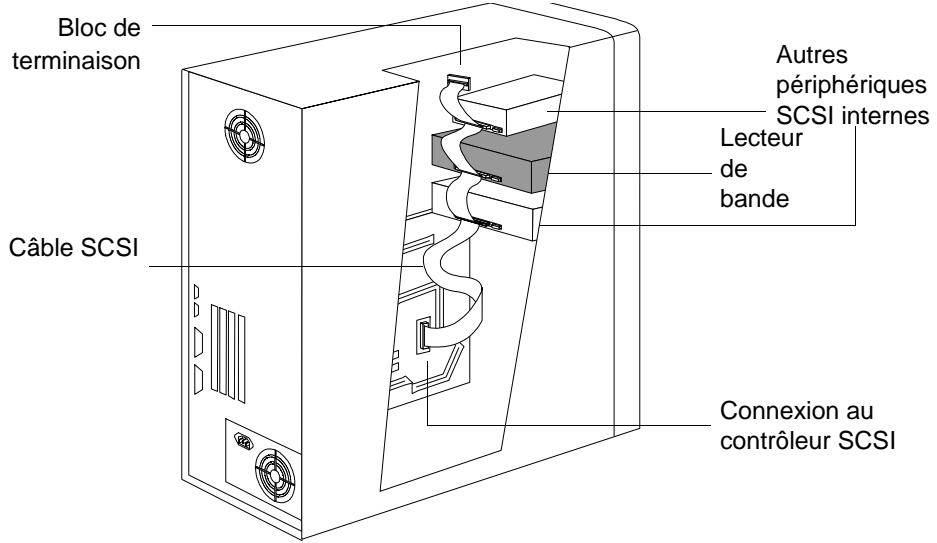

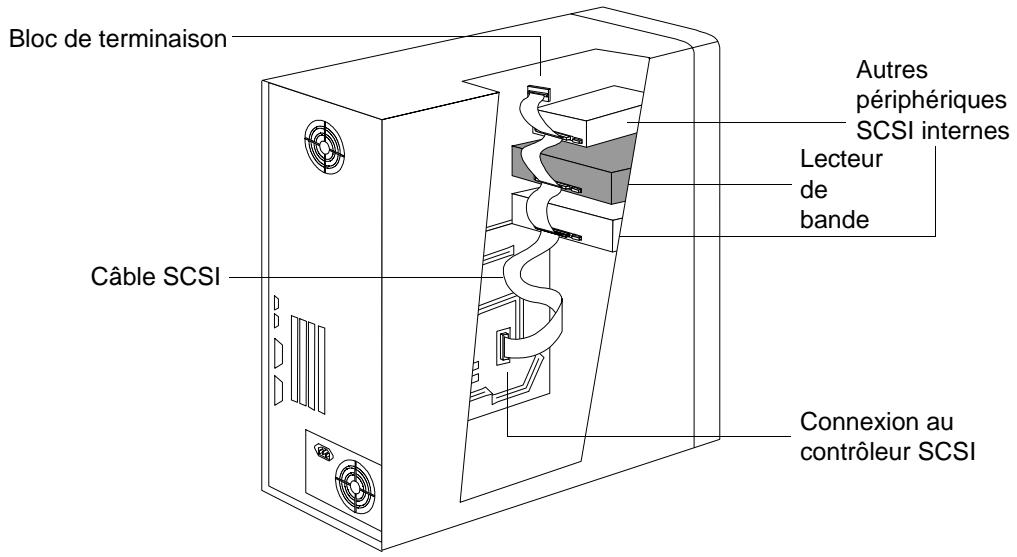

■ Un câble plat SCSI doté d'un connecteur à 50 broches disponible. Il est possible que votre ordinateur soit déjà équipé d'un tel câble. Si ce n'est pas le cas, contactez votre distributeur.

Pour les lecteurs externes, votre ordinateur doit être équipé d'un connecteur à 50 broches de haute densité.

Vous devrez peut-être ouvrir l'ordinateur pour déterminer s'il contient les composants requis et pour vérifier les réglages d'adresse SCSI. Reportez-vous à la section "Préparation de l'ordinateur" en page 2-3 pour des instructions à ce sujet.

Bien que l'installation soit similaire pour tous les ordinateurs, il existe des différences. Il peut être utile d'avoir les manuels de votre ordinateur à portée de main pour savoir comment retirer le capot de l'ordinateur et identifier les composants internes.

Spécifications du système d'exploitation

Le lecteur de bande HP SureStore T4 est compatible avec les systèmes d'exploitation suivants :

■ Novell NetWare (v3.12 et 4.11)
■ Microsoft Windows NT (v3.51 et 4.0)
■ Microsoft Windows 95
■ Microsoft Windows (v3.1 et 3.11)
■ DOS 5.0 ou version ultérieure
■ SCO UNIX Open Desktop 3 (3.2v4.2) et OpenServer 5 (3.2v5.02)
Vous pouvez également utiliser votre HP SureStore T4 avec de nombreux autres systèmes d'exploitation, mais vous aurez peut-être besoin d'un logiciel de sauvegarde tiers.

Logiciel de sauvegarde

Pour tester et utiliser votre lecteur de bande HP SureStore T4, vous aurez besoin d'un logiciel de sauvegarde qui prenne en charge le lecteur. Le lecteur de bande est livré avec des logiciels de pilotage qui prennent en charge les utilitaires de sauvegarde pour trois systèmes d'exploitation réseau courants :

■ L'utilitaire Microsoft Windows NT Backup (pas d'option de compression des données)
■ Les utilitaires SCO UNIX tels que tar et cpio (pas d'option de compression des données)

Consultez le fichier README (LISEZMOI) du CD-ROM HP SureStore Tape pour obtenir les informations les plus récentes sur les pilotes logiciels fournis avec le lecteur de bande.

Pour les systèmes autonomes ou entre homologues, les applications de sauvegarde suivantes et leur documentation d'accompagnement sont fournies sur le CD-ROM HP SureStore Tape :

■ Colorado Backup for Windows (permet la compression des données)
■ Colorado Backup for Windows 95 (permet la compression des données)
■ Colorado Backup for DOS (permet la compression des données)

Pour les systèmes serveurs, les applications suivantes et leur documentation d'accompagnement sont fournies sur le CD-ROM HP SureStore Tape:

■ Stac Replica Backup for NetWare, HP SureStore Tape Edition
■ Stac Replica Backup for NT, HP SureStore Tape Edition
D'autres applications de sauvegarde du commerce sont également disponibles. Pour une liste actualisée des progiciels et des pilotes de sauvegarde qui prennent en charge ce lecteur de bande, consultez notre site Web
(http://www.hp.com/go/tape).

Planification du bus SCSI

Le contrôleur SCSI relie votre lecteur de bande et éventuellement d'autres périphériques à votre ordinateur par l'intermédiaire du bus SCSI. Si vous disposez d'autres périphériques SCSI en plus du lecteur de bande, vous devrez décider de sa position sur le bus par rapport aux autres périphériques. Si le lecteur de bande est destiné à être le seul périphérique branché sur le bus, vous ne devez faire aucun choix particulier : vous pouvez utiliser les options par défaut du lecteur.

Chaque périphérique connecté à un bus SCSI, y compris le contrôleur SCSI lui-même, doit avoir une adresse unique, représentée par un chiffre de 0 à 7, appelée adresse SCSI ou adresse cible. L'adresse SCSI 7 est réservée au contrôleur SCSI du fait qu'il possède la plus haute priorité sur le bus. Un disque d'amorçage SCSI aura généralement l'adresse SCSI 0. Le lecteur de bande doit se voir affecter une adresse SCSI non utilisée, comprise entre 1 et 6. L'adresse SCSI par défaut du lecteur de bande est 4. Pour configurer le lecteur correctement au moment de son installation, vous devrez identifier les adresses SCSI de chacun des autres périphériques branchés sur ce bus SCSI pour vous assurer de l'absence de conflit avec l'adresse SCSI du lecteur de bande.

Les bus SCSI doivent être terminés correctement à chaque extrémité physique du câble. Un lecteur de bande interne HP SureStore T4 est livré avec un jeu de résistances qui peut être retiré si le lecteur de bande n'est pas situé à la fin de la chaîne SCSI. Un lecteur T4 externe est livré avec un bloc de terminaison qui s'adapte sur l'un des connecteurs SCSI du périphérique.

Les lecteurs internes et externes utilisent tous deux une terminaison passive qui ne doit pas être utilisée en même temps qu'une terminaison active sur le même bus. Si un bus SCSI comporte des périphériques ou des câbles utilisant une terminaison active, le lecteur de bande ne doit pas être placé à la fin de la chaîne SCSI. Vous devez retirer la terminaison du lecteur et positionner ce dernier entre la carte SCSI et le dernier périphérique connecté au bus. Si ce n'est pas possible, achetez une terminaison active pour le lecteur de bande ou installez un deuxième adaptateur hôte SCSI pour prendre en charge le lecteur de bande.

Si vous avez besoin d'informations supplémentaires sur la configuration de votre bus SCSI, consultez notre site Web (http://www.hp.com/go/tape) ou notre service de renseignements par télécopieur HP First (voir la liste des numéros de téléphone à l'annexe B).

Vérification de votre configuration SCSI actuelle

Vous pouvez utiliser le logiciel TapeAssure fourni sur le CD-ROM HP SureStore Tape pour vérifier la configuration SCSI courante de votre ordinateur. Si vous ne savez pas exactement quelle est votre configuration courante, installez et exécutez TapeAssure à partir du CD-ROM. Cette opération vous permettra de vérifier la présence d'un

Préparation de l'installation

Et ensuite ?

contrôleur SCSI et de son pilote, et d'identifier les adresses SCSI des périphériques existants. Quittez le programme après avoir visualisé les informations relatives à la configuration SCSI.

Et ensuite ?

Si votre ordinateur possède tout le matériel et tous les logiciels requis pour prendre en charge le lecteur de bande, vous êtes prêt à installer le lecteur.

■ Si vous installez un lecteur interne, passez au chapitre 2.
■ Si vous installez un lecteur externe, passez au chapitre 3.

1

Préparation de l'installation

Ce chapitre présente la procédure d'installation et vous indique ce dont vous aurez besoin pour installer le lecteur de bande HP SureStore T4.

Votre nouveau lecteur de bande HP SureStore T4

Le lecteur de bande HP SureStore T4 offre une protection fiable des données à un prix abordable. Le HP SureStore T4 s'intègre facilement à un petit serveur de réseau, à un réseau entre homologues ou à un ordinateur de bureau. Basée sur la technologie Travan (TR-4), chaque cartouche de bande a une capacité de stockage native de 4 Go, c'est-à-dire une capacité suffisante pour sauvegarder les données d'un petit serveur ou d'un réseau entre homologues sur une seule bande. Si votre application de sauvegarde permet la compression logicielle de données, une seule bande peut stocker jusqu'à 8 Go de données (en supposant un ratio de compression de 2:1).

Avant de commencer

Avant d'installer votre lecteur de bande HP SureStore T4, vous devez faire ce qui suit :

1 Contrôler le contenu du carton par rapport à la liste page 1-3 pour les lecteurs internes ou page 1-5 pour les lecteurs externes.
2 Noter le numéro de série de votre lecteur et d'autres renseignements à l'intérieur de la couverture de ce manuel. Vous trouverez le numéro de série à l'intérieur du clapet du lecteur. Le numéro de référence du produit est :
• Lecteur interne T4i : C5644C
• Lecteur externe T4e : C5645B
3 Vérifier que votre ordinateur répond aux spécifications pour l'installation.
4 Rassembler les informations adéquates sur la configuration SCSI de votre ordinateur et des autres périphériques qui lui sont connectés, et décider comment vous allez configurer le lecteur sur le bus SCSI. Pour ce faire, vous pouvez vous aider du logiciel TapeAssure fourni sur le CD-ROM HP SureStore Tape.
5 Sélectionner un emplacement disponible pour un lecteur interne.
ou Sélectionner un emplacement pour un lecteur externe.

Lecteurs internes

Vérification du contenu de la boîte

Contrôlez chaque élément de l'emballage du HP SureStore T4 pour vérifier que rien ne manque. Prenez quelques instants pour noter le numéro du modèle (T4i), le numéro du produit (C5644C) et le numéro de série (à l'intérieur du clapet) du lecteur de bande au verso de la couverture du Guide d'utilisation.

☐ Lecteur de bande HP SureStore T4i

Mini-cartouche HP TR-4

☐ Rails et vis pour montage du lecteur dans HP NetServer E série E/Vectra

☐ Guide d'utilisation (Veillez à recycler les pages en d'autres langues qui vous sont inutiles)

Si un élément est endommagé ou manquant, contactez la société de transport ou votre fournisseur.

Organigramme de l'installation

L'installation du lecteur de bande HP SureStore T4 est très simple, sous réserve que votre système réponde aux conditions préalables et que vous disposiez des outils appropriés. La procédure d'installation matérielle prend une heure environ.

■ Reportez-vous à “Conditions préalables pour le système” en page 1-7.
- Contrôleur SCSI correctement installé et configuré
- Un lecteur de CD-ROM pour installer le logiciel
- Un emplacement de lecteur 5 14 pouces
- Matériel de montage (si nécessaire)
- Câble SCSI doté d'un connecteur 50 broches disponible

■ Reportez-vous à “Préparation de l'ordinateur” en page 2-3.

• Débranchez l'ordinateur

- Débranchez les câbles d'alimentation

- Otez le capot

- Retirer le panneau et tout matériel de montage de l'emplacement

■ Reportez-vous à “Préparation du lecteur de bande” en page 2-5.

• Vérifiez l'adresse SCSI (redémarrer si nécessaire)

• Vérifiez la terminaison (la fixer si nécessaire)

- Fixer les rails ou tout matériel de montage (si nécessaire)

■ Reportez-vous à “Installation du lecteur de bande dans l'emplacement” en page 2-9.

- Insérez le lecteur dans l'emplacement vide

- Connectez le câble SCSI

- Connectez le câble d'alimentation

• Fixez le lecteur avec des vis

- Remettez le capot sur l'ordinateur

- Rebranchez les câbles d'alimentation

■ Reportez-vous à “Vérification de l'installation” en page 2-13.

- Allumer l'ordinateur

• Installez TapeAssure depuis le CD-ROM

- Exécutez TapeAssure, lancez un test de sauvegarde et restaurez les données

■ Reportez-vous à “Et ensuite ?” en page 2-14.

• Assurez-vous que les lecteurs appropriés sont installés

Lecteurs externes

Vérification du contenu de la boîte

Contrôlez chaque élément dans l'emballage du HP SureStore T4 pour vérifier qu'aucun n'est manquant. Prenez quelques instants pour noter le numéro du modèle (T4e), le numéro du produit (C5645B) et son numéro de série (à l'intérieur du clapet) du lecteur au verso de la couverture du Guide d'utilisation.

☐ Lecteur de bande HP SureStore T4e

☐ Guide d'utilisation (Veillez à recycler les pages en d'autres langues qui vous sont inutiles)

Bloc de terminaison SCSI

Câble d'alimentation

☐ CD-ROM HP SureStore Tape contenant :

• Colorado Backup
  • Stac Replica Backup pour Netware, HP Edition
  • Stac Replica Backup pour NT, HP SureStore Tape Edition
• TapeAssure
• Pilote

Bloc d'alimentation

□ Support pour montage vertical

Carte d'enregistrement client

Si un élément est endommagé ou manquant, contactez la société de transport ou votre fournisseur.

Organigramme de l'installation

L'installation du lecteur de bande HP SureStore T4 est très simple, sous réserve que votre système réponde aux conditions préalables et que vous disposez des outils appropriés. La procédure d'installation matérielle prend une heure environ.

■ Reportez-vous à “Conditions préalables pour le système” en page 1-7.

• Contrôleur SCSI correctement installé et configuré
• Lecteur de CD-ROM pour installer le logiciel
• Connecteur SCSI 50 broches, haute densité

■ Reportez-vous à “Préparation du lecteur de bande” en page 3-3.

• Vérifiez l'adresse SCSI (réinitialiser si nécessaire)
• Vérifiez la terminaison (la fixer si nécessaire)
• Fixez le support (si nécessaire)

■ Reportez-vous à “Installation du lecteur de bande” en page 3-5.

• Débranchez l'ordinateur
- Débranchez les câbles d'alimentation
- Connectez le câble SCSI
- Fixez le bloc d'alimentation au lecteur
- Connectez le câble d'alimentation à l'alimentation et à la prise secteur
- Rebranchez les câbles d'alimentation de l'ordinateur

■ Reportez-vous à “Vérification de l'installation” en page 3-7.

• Allumez l'ordinateur
• Installez TapeAssure depuis le CD-ROM
- Exécutez TapeAssure, lancez un test de sauvegarde et restaurez les données

■ Reportez-vous à “Et ensuite ?” en page 3-8.

• Assurez-vous que les lecteurs appropriés sont installés

Conditions préalables pour le système

Avant d'installer le lecteur de bande HP SureStore T4 sur votre ordinateur, vérifiez que vous disposez du matériel et des informations nécessaires.

Spécifications matérielles

Pour installer le lecteur de bande HP SureStore T4, votre ordinateur doit être doté d'un processeur 386-, 486- ou Pentium et comporter :

■ Un adaptateur hôte SCSI (ou un contrôleur SCSI sur la carte mère) correctement installé, avec le logiciel de pilotage Advanced SCSI Programming Interface (ASPI) approprié
■ Un lecteur de CD-ROM pour installer le logiciel
Pour les lecteurs internes, vous devrez également disposer des éléments suivants :
■ Un emplacement de lecteur 5 ^1/4 pouces demi-hauteur
■ Tous berceaux ou rails spécifiques nécessaires à la fixation du lecteur dans l'emplacement vide (les rails sont fournis pour les serveurs série HP NetServer E ou les ordinateurs Vectra.)
■ Un câble plat SCSI doté d'un connecteur à 50 broches disponible. Il est possible que votre ordinateur soit déjà équipé d'un tel câble. Si ce n'est pas le cas, contactez votre distributeur.

Pour les lecteurs externes, votre ordinateur doit être équipé d'un connecteur à 50 broches de haute densité.

Vous devrez peut-être ouvrir l'ordinateur pour déterminer s'il contient les composants requis et pour vérifier les réglages d'adresse SCSI. Reportez-vous à la section "Préparation de l'ordinateur" en page 2-3 pour des instructions à ce sujet.

Bien que l'installation soit similaire pour tous les ordinateurs, il existe des différences. Il peut être utile d'avoir les manuels de votre ordinateur à portée de main pour savoir comment retirer le capot de l'ordinateur et identifier les composants internes.

Spécifications du système d'exploitation

Le lecteur de bande HP SureStore T4 est compatible avec les systèmes d'exploitation suivants :

■ Novell NetWare (v3.12 et 4.11)
■ Microsoft Windows NT (v3.51 et 4.0)
■ Microsoft Windows 95
■ Microsoft Windows (v3.1 et 3.11)
■ DOS 5.0 ou version ultérieure
■ SCO UNIX Open Desktop 3 (3.2v4.2) et OpenServer 5 (3.2v5.02)
Vous pouvez également utiliser votre HP SureStore T4 avec de nombreux autres systèmes d'exploitation, mais vous aurez peut-être besoin d'un logiciel de sauvegarde tiers.

Logiciel de sauvegarde

Pour tester et utiliser votre lecteur de bande HP SureStore T4, vous aurez besoin d'un logiciel de sauvegarde qui prenne en charge le lecteur. Le lecteur de bande est livré avec des logiciels de pilotage qui prennent en charge les utilitaires de sauvegarde pour trois systèmes d'exploitation réseau courants :

■ L'utilitaire Microsoft Windows NT Backup (pas d'option de compression des données)
■ Les utilitaires SCO UNIX tels que tar et cpio (pas d'option de compression des données)

Consultez le fichier README (LISEZMOI) du CD-ROM HP SureStore Tape pour obtenir les informations les plus récentes sur les pilotes logiciels fournis avec le lecteur de bande.

Pour les systèmes autonomes ou entre homologues, les applications de sauvegarde suivantes et leur documentation d'accompagnement sont fournies sur le CD-ROM HP SureStore Tape :

■ Colorado Backup for Windows (permet la compression des données)
■ Colorado Backup for Windows 95 (permet la compression des données)
■ Colorado Backup for DOS (permet la compression des données)

Pour les systèmes serveurs, les applications suivantes et leur documentation d'accompagnement sont fournies sur le CD-ROM HP SureStore Tape:

■ Stac Replica Backup for NetWare, HP SureStore Tape Edition
■ Stac Replica Backup for NT, HP SureStore Tape Edition
D'autres applications de sauvegarde du commerce sont également disponibles. Pour une liste actualisée des progiciels et des pilotes de sauvegarde qui prennent en charge ce lecteur de bande, consultez notre site Web
(http://www.hp.com/go/tape).

Planification du bus SCSI

Le contrôleur SCSI relie votre lecteur de bande et éventuellement d'autres périphériques à votre ordinateur par l'intermédiaire du bus SCSI. Si vous disposez d'autres périphériques SCSI en plus du lecteur de bande, vous devrez décider de sa position sur le bus par rapport aux autres périphériques. Si le lecteur de bande est destiné à être le seul périphérique branché sur le bus, vous ne devez faire aucun choix particulier : vous pouvez utiliser les options par défaut du lecteur.

Chaque périphérique connecté à un bus SCSI, y compris le contrôleur SCSI lui-même, doit avoir une adresse unique, représentée par un chiffre de 0 à 7, appelée adresse SCSI ou adresse cible. L'adresse SCSI 7 est réservée au contrôleur SCSI du fait qu'il possède la plus haute priorité sur le bus. Un disque d'amorçage SCSI aura généralement l'adresse SCSI 0. Le lecteur de bande doit se voir affecter une adresse SCSI non utilisée, comprise entre 1 et 6. L'adresse SCSI par défaut du lecteur de bande est 4. Pour configurer le lecteur correctement au moment de son installation, vous devrez identifier les adresses SCSI de chacun des autres périphériques branchés sur ce bus SCSI pour vous assurer de l'absence de conflit avec l'adresse SCSI du lecteur de bande.

Les bus SCSI doivent être terminés correctement à chaque extrémité physique du câble. Un lecteur de bande interne HP SureStore T4 est livré avec un jeu de résistances qui peut être retiré si le lecteur de bande n'est pas situé à la fin de la chaîne SCSI. Un lecteur T4 externe est livré avec un bloc de terminaison qui s'adapte sur l'un des connecteurs SCSI du périphérique.

Les lecteurs internes et externes utilisent tous deux une terminaison passive qui ne doit pas être utilisée en même temps qu'une terminaison active sur le même bus. Si un bus SCSI comporte des périphériques ou des câbles utilisant une terminaison active, le lecteur de bande ne doit pas être placé à la fin de la chaîne SCSI. Vous devez retirer la terminaison du lecteur et positionner ce dernier entre la carte SCSI et le dernier périphérique connecté au bus. Si ce n'est pas possible, achetez une terminaison active pour le lecteur de bande ou installez un deuxième adaptateur hôte SCSI pour prendre en charge le lecteur de bande.

Si vous avez besoin d'informations supplémentaires sur la configuration de votre bus SCSI, consultez notre site Web (http://www.hp.com/go/tape) ou notre service de renseignements par télécopieur HP First (voir la liste des numéros de téléphone à l'annexe B).

Vérification de votre configuration SCSI actuelle

Vous pouvez utiliser le logiciel TapeAssure fourni sur le CD-ROM HP SureStore Tape pour vérifier la configuration SCSI courante de votre ordinateur. Si vous ne savez pas exactement quelle est votre configuration courante, installez et exécutez TapeAssure à partir du CD-ROM. Cette opération vous permettra de vérifier la présence d'un

Préparation de l'installation

Et ensuite ?

contrôleur SCSI et de son pilote, et d'identifier les adresses SCSI des périphériques existants. Quittez le programme après avoir visualisé les informations relatives à la configuration SCSI.

Et ensuite ?

Si votre ordinateur possède tout le matériel et tous les logiciels requis pour prendre en charge le lecteur de bande, vous êtes prêt à installer le lecteur.

■ Si vous installez un lecteur interne, passez au chapitre 2.
■ Si vous installez un lecteur externe, passez au chapitre 3.

2

Installation d'un lecteur de bande interne

Ce chapitre contient des instructions relatives à l'installation d'un lecteur HP SureStore T4i dans votre ordinateur.

La procédure d'installation matérielle prend environ une heure.

Présentation de la procédure d'installation

La procédure d'installation est composée de quatre étapes principales :

1 Préparer l'ordinateur en fermant toutes les applications, en le mettant hors tension, en retirant son capot et en contrôlant les câbles et les accessoires de montage.
2 Préparer le lecteur de bande en contrôlant l'adresse SCSI (en la modifiant si nécessaire) et en installant tous les accessoires de montage (berceau ou rails) éventuellement requis.
3 Installer le lecteur de bande dans l'emplacement vide, connecter le câble SCSI et le câble d'alimentation.
4 Vérifier que le lecteur de bande est correctement installé et qu'il est opérationnel en exécutant TapeAssure.

Figure 2.1 Installation d'un lecteur de bande interne dans votre ordinateur

Outils éventuellement nécessaires

Les outils suivants vous seront peut-être nécessaires pour mener à bien l'installation :

□ Un tournevis cruciforme de taille moyenne
□ Un tournevis à lame plate de taille moyenne (si votre ordinateur comporte des vis fendues)
□ Un tournevis Torx (si votre ordinateur comporte des vis de ce type)
□ Des pinces fines
□ Un tapis ou un bracelet de mise à la terre (optionnel mais conseillé)

Préparation de l'ordinateur

Avant de commencer, vérifiez que votre ordinateur contient un adaptateur hôte SCSI ou un contrôleur SCSI intégré et le pilote associé, installés conformément aux instructions de son guide d'installation.

Les manuels de l'ordinateur peuvent vous être utiles pendant cette procédure.

Attention L'électricité statique peut endommager les composants électroniques. Mettez tout l'équipement hors tension avant de retirer le capot de l'ordinateur. Un tapis ou un bracelet de mise à la terre assurent la meilleure protection contre l'électricité statique. Si vous ne disposez pas de ces accessoires, touchez le châssis de l'ordinateur avant de toucher une carte ou un composant interne.

1 Si d'autres périphériques SCSI sont présents dans votre ordinateur, vérifiez leur adresse SCSI et le statut des terminaisons avant de mettre l'ordinateur hors tension. Reportez-vous au chapitre “Planification du bus SCSI” en page 1-9.
2 Fermez toutes les applications, mettez hors tension l'ordinateur ainsi que tous les périphériques, puis débranchez-les des prises secteur.
3 Retirez le capot de l'ordinateur.

Attention En travaillant à l'intérieur de l'ordinateur, il faudra peut-être débrancher le câble SCSI ou le câble d'alimentation d'autres périphériques pour installer le nouveau lecteur de bande. Si c'est le cas, notez les connexions des câbles et leur orientation pour pouvoir les remettre correctement en place ensuite.

Installation d'un lecteur de bande interne

Préparation de l'ordinateur

4 Déterminez s'il vous faut un autre câble SCSI.

■ Si un câble plat est connecté à votre contrôleur SCSI et qu'il reste un connecteur disponible, vous n'aurez pas besoin d'un autre câble SCSI. Passez à l'étape 5.
■ Si aucun câble plat n'est connecté à votre contrôleur SCSI, vous aurez besoin d'un nouveau câble SCSI. Une fois que vous êtes muni de ce câble, passez à l'étape 5.
■ Si un câble est connecté à l'adaptateur hôte SCSI mais qu'il ne reste pas de connecteurs disponibles, vous pouvez :

• Installer un câble SCSI comportant davantage de connecteurs (un adaptateur hôte SCSI accepte jusqu'à sept périphériques)
• Installer un adaptateur hôte et un câble SCSI supplémentaires

Figure 2.2 Connexions de câble SCSI

Bloc de terminaison Autres périphériques SCSI internes Lecteur de bande Câble SCSI Connexion au contrôleur SCSI

5 Choisissez un emplacement 5¼ pouces, demi-hauteur disponible dans l'ordinateur.
6 Retirez de l'emplacement le cache et tous les accessoires de montage éventuels (vis, rails ou berceau...). Conservez tous les accessoires de montage pouvant être utilisés pour fixer le lecteur dans l'emplacement. Si votre ordinateur nécessite des accessoires de montage particuliers que vous n'avez pas, vous devrez vous les procurer avant d'aller plus loin.
7 Vérifiez que le connecteur SCSI disponible peut atteindre l'arrière de l'emplacement où vous prévoyez d'installer le lecteur (voir la figure 2.2).
8 Cherchez un câble d'alimentation interne disponible et vérifiez qu'il peut atteindre l'arrière de l'emplacement choisi.

Préparation du lecteur de bande

Pour préparer le lecteur de bande en vue de son installation, vous devez vous assurer que le réglage de son adresse SCSI et des terminaisons est correct. Chaque périphérique SCSI doit avoir une adresse SCSI unique. Vous n'avez besoin de modifier l'adresse SCSI du lecteur de bande, qui est réglée sur 4 par défaut, que si l'adresse SCSI 4 a déjà été affectée à un périphérique de votre ordinateur. Voir “Planification du bus SCSI” en page 1-9 pour plus d'informations sur les adresses SCSI et sur la terminaison du bus SCSI.

1 Vérifiez le réglage de l'adresse SCSI du lecteur de bande pour vous assurer qu'il correspond au numéro prévu.

■ Si vous n'avez pas besoin de modifier l'adresse SCSI, notez l'adresse SCSI 4 par défaut à l'intérieur de la couverture de ce guide puis passez à l'étape 4.
■ Pour modifier l'adresse SCSI du lecteur de bande, passez à l'étape suivante.

Attention L'électricité statique peut endommager les composants électroniques. Pour neutraliser l'électricité statique entre le lecteur de bande et l'ordinateur, posez le lecteur, dans son sac plastique, sur le châssis de l'ordinateur pendant que vous sortez le lecteur de son sac. Manipulez le lecteur le moins possible pendant la procédure d'installation.

Installation d'un lecteur de bande interne

Préparation du lecteur de bande

2 Repérez le bloc de cavaliers sur le bord de la carte circuit, à l'arrière du lecteur de bande. (Voir la figure 2.4.) Réglez l'adresse SCSI en plaçant les cavaliers dans la position appropriée. (Voir la figure 2.3.) Utilisez une pince fine ou vos doigts pour déplacer les cavaliers. Notez le réglage de l'adresse SCSI à l'intérieur de la couverture de ce guide pour référence ultérieure.

Figure 2.3 Réglages des cavaliers d'adresse SCSI

Réglage par défaut SCSI SCSI ID: 1 2 1 0 SCSI ID: 2 2 1 0 SCSI ID: 3 2 1 0 SCSI ID: 4 2 1 0 SCSI ID: 5 2 1 0 SCSI ID: 6 2 1 0 Cavaliers Carte circuit à l'arrière du lecteur Partie inférieure du lecteur de bande

3 Déterminez si le lecteur de bande doit comporter ou non une terminaison.

• Si le lecteur de bande est le dernier ou le seul périphérique connecté au bus SCSI interne et si le câble plat SCSI de l'ordinateur ne comporte pas de terminaison active, les résistances de terminaison du lecteur de bande doivent rester en place. Tout autre périphérique situé entre le contrôleur SCSI et le lecteur de bande ne doit pas être "terminé". Passez à l'étape 4.
• Si le lecteur de bande n'est pas le dernier périphérique connecté au bus interne et/ou si le câble plat SCSI de l'ordinateur comporte une terminaison active (un bloc de terminaison en fin de câble ou un bouchon incorporé), vous devez retirer les résistances de terminaison situées dans la partie inférieure du lecteur de bande, comme illustré à la figure 2.4.

Figure 2.4 Retrait des résistances de terminaison

Partie inférieure du lecteur de bande Cavaliers de réglage des adresses SCSI Retirez les trois résistances en les dégageant verticalement de leur prise à l'aide d'une pince fine

Installation d'un lecteur de bande interne

Préparation du lecteur de bande

4 Si votre ordinateur requiert des rails ou d'autres accessoires spéciaux pour l'installation du lecteur de bande, montez-les sur le lecteur à ce stade de la procédure. Toutefois, de nombreux ordinateurs ne nécessitent aucun accessoire de montage particulier. Si l'installation des autres périphériques de votre ordinateur n'a nécessité ni rails, ni berceau, passez à la section suivante, "Installation du lecteur de bande dans l'emplacement" en page 2-9.

■ Si vous installez le lecteur dans un HP NetServer E-series ou dans un HP Vectra, fixez les rails HP sur le lecteur à l'aide des vis fournies, comme illustré à la figure 2.5.
■ Si votre ordinateur nécessite des accessoires de montage (des rails ou un berceau) et si vous disposez d'un jeu d'accessoires en réserve, fixez-les sur le lecteur de bande selon les instructions fournies dans la documentation de votre ordinateur.
■ Si vous ne possédez pas les accessoires de montage requis par votre ordinateur, contactez votre fournisseur pour vous les procurer. Fixez les accessoires de montage au lecteur de bande, puis passez à la section suivante, “Installation du lecteur de bande dans l'emplacement” en page 2-9.

Figure 2.5 Fixation des rails pour un ordinateur HP NetServer E-Series ou Vectra

SureStore 14 H200-017 H200-018 H200-019 H200-020 H200-021 H200-022 H200-023 H200-024 H200-025 H200-026 H200-027 H200-028 H200-029 H200-030 H200-031 H200-032 H200-033 H200-034 H200-035 H200-036 H200-037 H200-038 H200-039 H200-040 H200-041 H200-042 H200-043 H200-044 H200-045 H200-046 H200-047 H200-048 H200-049 H200-050 H200-051 H200-052 H200-053 H200-054 H200-055 H200-056 H200-057 H200-058 H200-059 H200-060 H200-061 H200-062 H200-063 H200-064 H200-065 H200-066 H200-067 H200-068 H200-069 H200-070 H200-071 H200-072 H200-073 H200-074 H200-075 H200-076 H200-077 H200-078 H200-079 H200-080 H2O1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

Les vis s'insèrent dans les logements inférieurs des rails et du lecteur de bande

Installation du lecteur de bande dans l'emplacement

1 Insérez le lecteur de bande dans l'emplacement ouvert. (Voir figure 2.6.) Si votre ordinateur utilise des rails, alignez-les sur les logements ou les reliefs de l'emplacement. Ne fixez pas complètement le lecteur avec les vis à ce stade car vous risquez d'avoir à le déplacer pour mettre les câbles en place.

Figure 2.6 Insertion du lecteur de bande dans un emplacement vide

Votre lecteur peut se glisser dans l'emplacement vide avec ou sans l'aide de rails. emplacem. demi hauteur

Installation d'un lecteur de bande interne

Installation du lecteur de bande dans l'emplacement

2 Connectez le câble SCSI au lecteur de bande, comme illustré en figure 2.7 et en figure 2.8.

■ Alignez le carré plastique en relief du connecteur du câble sur l'encoche du connecteur du lecteur de bande.
■ Branchez ces deux connecteurs en appuyant fermement.

Figure 2.7 Connexions de câble SCSI

Bloc de terminaison Autres périphériques SCSI internes Lecteur de bande Câble SCSI Connexion au contrôleur SCSI

3 Branchez l'un des câbles d'alimentation de l'ordinateur à l'arrière du lecteur de bande. (Voir figure 2.8.)

■ Alignez les côtés biseautés du connecteur d'alimentation de l'ordinateur sur ceux du connecteur du lecteur.
- Insérez le connecteur d'alimentation de l'ordinateur dans celui du lecteur et appuyez fermement pour les brancher correctement.

Figure 2.8 Connexion du câble d'alimentation et du câble SCSI

Alignez le carré plastique du connecteur du câble sur l'encoche du connecteur du lecteur. Câble SCSI Cordon d'alimentation

4 Fixez le lecteur de bande dans l'emplacement.

■ Positionnez le lecteur de telle sorte que sa façade soit au niveau de l'avant de l'ordinateur. Les autres périphériques installés devraient vous aider à déterminer le positionnement.
■ Alignez les trous de vis de montage du lecteur sur ceux de l'emplacement. Selon l'ordinateur, les vis peuvent se placer à l'avant de l'emplacement ou sur les côtés du châssis. (Voir figure 2.9 ou figure 2.10.)
■ Fixez le lecteur en place à l'aide de vis.

- Utilisez les vis qui maintenaient le cache en place si votre ordinateur comporte des accessoires de montage permettant la fixation du lecteur par l'avant (figure 2.9).

- Utilisez les vis fournies avec les rails HP si vous fixez le lecteur de bande par les côtés du châssis.

Figure 2.9 Fixation du lecteur de bande dans un système utilisant des accessoires de fixation

Installation d'un lecteur de bande interne

Installation du lecteur de bande dans l'emplacement

Figure 2.10 Fixation du lecteur de bande dans un système avec montage sur châssis

SureStore T4

5 Rebranchez tous les câbles internes que vous avez retirés des autres périphériques et vérifiez qu'aucun câble ou carte n'a été déplacé pendant l'installation.
6 Si le capot de votre ordinateur comporte des caches sur les emplacements vides, retirez le cache qui correspond à la position du nouveau lecteur de bande.
7 Remontez le capot de l'ordinateur.
8 Rebranchez tous les câbles et cordons d'alimentation externes que vous avez retirés.
9 Branchez l'ordinateur et les périphériques dans les prises secteur.

Vérification de l'installation

Une fois que vous avez installé les éléments matériels du lecteur, vous devez vérifier qu'il fonctionne correctement avant de lui faire enregistrer des données importantes. Le logiciel TapeAssure fourni sur le CD-ROM HP SureStore Tape exécute une série de tests sur le lecteur de bande pour vérifier qu'il a été installé correctement et il suggère des mesures correctives en cas de problème.

1 Mettez l'ordinateur sous tension et initialisez-le. Si vous rencontrez un problème, reportez-vous au chapitre 5, “Dépannage”.
2 Installez TapeAssure à l'aide du programme d'installation du CD-ROM HP SureStore Tape.
Sous Windows NT, vous pouvez installer TapeAssure directement sur le serveur. Sous NetWare, vous devrez installer TapeAssure sur le serveur à partir d'un poste de travail client exécutant Windows 95. TapeAssure peut être installé directement sur un ordinateur autonome exécutant Windows 95.
3 Exécutez TapeAssure et suivez les instructions qui s'affichent à l'écran pour vérifier que votre nouveau lecteur de bande est opérationnel. Aucun autre logiciel de sauvegarde ne doit fonctionner simultanément. Préparez une cartouche vierge pour le test d'écriture sur bande que vous avez tout intérêt à effectuer pour vérifier que le lecteur arrive à écrire des données sur la bande. (Pour les instructions de chargement de la bande, reportez-vous page 4-4.)

Et ensuite ?

Une fois que le lecteur de bande a passé avec succès les tests exécutés par TapeAssure, vous pouvez être sûr(e) qu'il est correctement installé.

Avant que vous puissiez utiliser le lecteur de bande, il est possible que votre logiciel de sauvegarde ou votre système d'exploitation nécessite l'installation du logiciel de pilotage approprié pour le lecteur de bande. Suivez les instructions d'installation du pilote fournies dans la documentation de votre logiciel. Certains systèmes d'exploitation comportent des pilotes pouvant prendre en charge le HP SureStore T4, tandis que d'autres doivent utiliser les pilotes fournis sur le CD-ROM HP SureStore Tape. Consultez le fichier README (LISEZMOI) du CD-ROM pour obtenir les informations les plus récentes concernant les pilotes fournis.

Le chapitre 4 contient des informations détaillées sur l'exploitation et l'entretien du lecteur. Lisez attentivement les recommandations concernant le choix et l'entretien des cartouches de bande.

Installation d'un lecteur de bande externe

Ce chapitre contient des instructions relatives à l'installation d'un lecteur HP SureStore T4e dans votre ordinateur.

La procédure d'installation matérielle prend environ 15 minutes.

Présentation de la procédure d'installation

La procédure d'installation est composée de cinq étapes principales :

1 Préparer le lecteur de bande en vérifiant l'adresse SCSI et les terminaisons requises (et en les modifiant si nécessaire).
2 Préparer l'ordinateur en fermant l'ensemble des applications et en le mettant hors tension.
3 Connecter le câble SCSI.
4 Connecter le cordon d'alimentation.
5 Vérifier que le lecteur de bande est correctement installé et qu'il est opérationnel en exécutant TapeAssure.

Figure 3.1 Installation d'un lecteur de bande externe dans votre ordinateur

Outils éventuellement nécessaires

Aucun outil particulier n'est requis pour installer le lecteur. Si vous devez modifier son adresse SCSI, vous aurez simplement besoin d'un objet pointu tel qu'un stylo à bille ou un petit tournevis.

Préparation du lecteur de bande

Pour préparer le lecteur de bande en vue de son installation, vous devez vous assurer que le réglage de son adresse SCSI et des terminaisons est correct. Chaque périphérique SCSI doit avoir une adresse SCSI unique. Vous n'avez besoin de modifier l'adresse SCSI du lecteur de bande, qui est réglée sur 4 par défaut, que si l'adresse SCSI 4 a déjà été affectée à un périphérique de votre ordinateur. Voir “Planification du bus SCSI” en page 1-9 pour plus d'informations sur les adresses SCSI et sur la terminaison du bus SCSI.

1 Vérifiez le réglage de l'adresse SCSI du lecteur de bande pour vous assurer qu'il correspond au numéro prévu.

■ Si vous n'avez pas besoin de modifier l'adresse SCSI, notez l'adresse SCSI 4 par défaut à l'intérieur de la couverture de ce guide puis passez à l'étape 3
■ Pour modifier l'adresse SCSI du lecteur de bande, passez à l'étape suivante.

2 Repérez le sélecteur d'adresse SCSI sur le panneau arrière de votre lecteur de bande (voir figure 3.2) et appuyez à l'aide d'un stylo à bille ou d'un petit tournevis sur les boutons situés au-dessus ou au-dessous du sélecteur d'adresse SCSI jusqu'à ce que le numéro approprié s'affiche.

Figure 3.2 Sélecteur d'adresse SCSI sur le panneau arrière du lecteur de bande

SCSI I.D. Appuyez sur ces boutons – et + pour modifier le réglage des adresses SCSI POWER

Remarque L'ordinateur et le lecteur de bande ne vérifient les adresses SCSI qu'au moment de leur mise sous tension. Si vous modifiez l'adresse SCSI du lecteur de bande pendant le fonctionnement de l'ordinateur, la nouvelle adresse SCSI ne sera pas effective avant la prochaine mise sous tension du système et du lecteur de bande.

Installation d'un lecteur de bande externe

Préparation du lecteur de bande

3 Déterminez si le lecteur de bande doit comporter ou non une terminaison.

■ Est-ce que le lecteur de bande est le seul périphérique connecté au bus SCSI ?

- Si c'est le cas, branchez le bloc de terminaison sur l'un des connecteurs SCSI situés à l'arrière du lecteur de bande, comme illustré à la figure 3.3.

■ Est-ce qu'un autre périphérique externe est connecté au bus SCSI ?

- Si c'est le cas, installez le lecteur de bande au milieu de la chaîne SCSI et laissez à un autre périphérique externe le soin d'assurer la terminaison. Branchez le lecteur de bande sur le connecteur SCSI de l'ordinateur et branchez l'autre périphérique sur le deuxième connecteur SCSI du lecteur de bande. Le périphérique situé à la fin de la chaîne SCSI doit comporter une terminaison active. N'utilisez pas la terminaison passive du T4e à cet effet.

■ Est-ce qu'un périphérique interne est connecté au bus SCSI ?

- Si c'est le cas, ce périphérique interne comporte probablement une terminaison active, ce qui signifie que vous ne pouvez pas connecter le T4e sur le même bus SCSI. Vous devez soit vous procurer une terminaison active pour le T4e auprès de votre fournisseur, soit installer un deuxième adaptateur hôte SCSI pour assurer la prise en charge du lecteur de bande.

Remarque Souvenez-vous que si des périphériques sont connectés à votre adaptateur hôte SCSI à la fois à l'intérieur et à l'extérieur de votre ordinateur, l'adaptateur SCSI ne doit PAS être terminé (du fait qu'il se trouve alors au milieu de la chaîne SCSI). Consultez la documentation de votre adaptateur hôte SCSI pour obtenir des instructions sur la façon de modifier la terminaison de la carte.

Figure 3.3 Connexion du bloc de terminaison

Bloc de terminaison 6CSI I.D. POWER Le bloc de terminaison peut être placé sur l'un quelconque des connecteurs.

Installation du lecteur de bande

1 Arrêtez votre système normalement et éteignez l'ordinateur ainsi que tous les périphériques connectés. Débranchez le câble d'alimentation de sa prise.
2 (Facultatif.) Pour économiser de l'espace sur votre bureau, vous pouvez monter les supports en plastique fournis avec votre lecteur de bande sur le côté du lecteur qui est adjacent à sa prise d'alimentation, comme illustré à la figure 3.4.

Figure 3.4 Montage des supports

Remarque Le lecteur peut également être utilisé sans les supports en plastique et reposer à plat sur ses pieds en caoutchouc. Les illustrations suivantes présentent le lecteur sans les supports en plastique.

Installation d'un lecteur de bande externe

Installation du lecteur de bande

3 Branchez une extrémité du câble SCSI sur l'un des connecteurs situés à l'arrière du lecteur de bande (le choix du connecteur n'a pas d'importance). Appuyez sur les deux clips situés de part et d'autre du connecteur pendant que vous le branchez, puis relâchez ces clips pour vous assurer que le câble est bien maintenu en place.

Figure 3.5 Branchement du câble SCSI

Câble SCSI Lecteur de bande

4 Branchez l'extrémité libre du câble SCSI sur le connecteur SCSI externe de votre ordinateur.
5 Branchez le câble du bloc d'alimentation dans le connecteur d'alimentation situé à l'arrière du lecteur de bande en prenant soin d'orienter la flèche qui se trouve à l'extrémité du câble vers le haut, comme illustré à la figure 3.6.
6 Branchez une extrémité du cordon d'alimentation dans le bloc d'alimentation et l'autre extrémité dans une prise secteur murale ou dans une prise multiple, comme illustré à la figure 3.6.

Lorsque vous branchez le bloc d'alimentation et que vous le connectez au lecteur de bande, une lumière verte doit s'allumer sur le bloc.

Figure 3.6 Connexion du bloc d'alimentation sur le lecteur de bande

Cordon d'alimentation* Bloc d'alimentation

*La version U.S. est illustrée. Les autres versions peuvent varier.

Remarque Le lecteur de bande ne comporte pas d'interrupteur d'alimentation. Il reste en mode veille aussi longtemps qu'il est branché. Il passe en mode exploitation automatiquement.

Vérification de l'installation

Une fois que vous avez installé les éléments matériels du lecteur, vous devez vérifier qu'il fonctionne correctement avant de lui faire enregistrer des données importantes. Le logiciel TapeAssure fourni sur le CD-ROM HP SureStore Tape exécute une série de tests sur le lecteur de bande pour vérifier qu'il a été installé correctement et il suggère des mesures correctives en cas de problème.

1 Mettez le lecteur de bande sous tension en le branchant dans une prise secteur.
2 Mettez l'ordinateur sous tension et initialisez-le. Si vous rencontrez un problème, reportez-vous au chapitre 5, “Dépannage”.
3 Installez TapeAssure à partir du CD-ROM HP SureStore Tape.

Sous Windows NT, vous pouvez installer TapeAssure directement sur le serveur. Sous NetWare, vous devrez installer TapeAssure sur le serveur à partir d'un poste client exécutant Windows 95. TapeAssure peut être installé directement sur un ordinateur autonome exécutant Windows 95.

Installation d'un lecteur de bande externe

Et ensuite ?

4 Exécutez TapeAssure et suivez les instructions qui s'affichent à l'écran pour vérifier que votre nouveau lecteur est opérationnel. Aucun autre logiciel de sauvegarde ne doit fonctionner simultanément. Préparez une cartouche vierge pour le test d'écriture sur bande que vous avez tout intérêt à effectuer pour vérifier que le lecteur arrive à écrire des données sur la bande. (Pour les instructions de chargement de la bande, voir page 4-4.)

Et ensuite ?

Une fois que le lecteur de bande a passé avec succès les tests exécutés par TapeAssure, vous pouvez être sûr(e) qu'il est correctement installé.

Avant que vous puissiez utiliser le lecteur de bande, il est possible que votre logiciel de sauvegarde ou votre système d'exploitation nécessite l'installation du logiciel de pilotage approprié pour le lecteur de bande. Suivez les instructions d'installation du pilote fournies dans la documentation de votre logiciel. Certains systèmes d'exploitation comportent des pilotes pouvant prendre en charge le HP SureStore T4, tandis que d'autres doivent utiliser l'un des pilotes fournis sur le CD-ROM HP SureStore Tape.

Consultez le fichier README (LISEZMOI) du CD-ROM pour obtenir les informations les plus récentes concernant les pilotes fournis.

Le chapitre 4 contient des informations détaillées sur l'exploitation et l'entretien du lecteur. Lisez attentivement les recommandations concernant le choix et l'entretien des cartouches de bande.

Entretien de votre lecteur de bande

Ce chapitre contient des informations sur l'entretien de votre lecteur de bande HP SureStore T4 et de ses cartouches de bande.

Entretien du lecteur de bande

L'entretien du lecteur de bande HP SureStore T4 est très simple. Aucun nettoyage et aucune maintenance ne sont requis de manière régulière. Notez cependant les précautions suivantes.

Attention Vous ne devez pas nettoyer la tête de lecture-écriture du lecteur de bande.

Attention Vous ne devez pas dégausser ni démagnétiser la tête de lecture-écriture du lecteur de bande. Vous risqueriez de l'endommager.

Choix des bandes pour le lecteur

Votre lecteur de bande HP SureStore T4 est compatible avec plusieurs types de cartouches de bande :

■ Les mini-cartouches Travan 4 (TR-4) haute capacité (format QIC-3095), dont un spécimen est fourni avec le lecteur de bande. Il s'agit du type de cartouche ordinaire que vous devriez utiliser pour vos données de sauvegarde. Reportez-vous à la page A-4 pour obtenir les numéros de référence et connaître les modalités de commande.
■ Les mini-cartouches HP Colorado 5 Go, qui ont une capacité inférieure à celle des cartouches TR-4
■ Les mini-cartouches QIC-Wide (format QIC-3095). Il s'agit d'un format de bande plus ancien qui permet à votre T4 de rester compatible avec les bandes écrites antérieurement.

Votre lecteur de bande accepte diverses marques de cartouches de bande. Pour obtenir les meilleures performances, il est conseillé d'utiliser les bandes de marque HP, testées pour votre lecteur. Le tableau suivant fournit la liste des bandes compatibles avec votre lecteur de bande HP SureStore T4.

Table 4.1 HP SureStore T4-compatible tapes

Format	Capacité
Travan TR-4 (QIC-3095)	Sans compression : 4,0 GoAvec compression* : ~8,0 Go
HP Colorado 5 Go	Sans compression : 2,5 GoAvec compression* : ~5,0 Go
QIC-Wide (QIC-3095)	Sans compression : 2,1 GoAvec compression* : ~4,2 Go

*Votre logiciel de sauvegarde peut être ou non doté de capacités de compression. Ces exemples se basent sur un ratio de compression de 2:1. La compression réelle dépend du type de données.

Effacement des bandes

L'utilitaire Erase ou Format, présent dans la plupart des applications de sauvegarde, constitue la méthode la plus fiable et la plus rapide pour supprimer des données de vos bandes.

Attention N'effacez aucun type de bande compatible T4 à l'aide de démagnétiseurs. Les effaceurs magnétiques suppriment les points de référence qui sont placés sur la bande en usine. En l'absence de ces points, les bandes ne peuvent pas être lues par votre lecteur de bande.

Insertion et retrait de cartouches de bande

Pour insérer une cartouche de bande dans le lecteur :

1 Tenez la cartouche de bande avec sa plaque métallique orientée vers le bas et sa fenêtre de bande face au lecteur, comme illustré à la figure 4.1.

Figure 4.1 Insertion d'une cartouche de bande

SureStore T4 Fenêtre de bande Plaque de base métallique

2 Alignez la cartouche de bande sur l'ouverture du lecteur et poussez-la fermement dans le lecteur. Vous la sentez s'enclencher en position. Notez la différence entre les deux types de cartouche au moment de leur insertion, comme illustré à la figure 4.2 et à la figure 4.3.

Après l'insertion de la cartouche, vous entendez la bande s'enrouler dans un sens et dans l'autre. Ceci indique que le lecteur de bande recherche le début de la bande, détermine sa longueur et son format et positionne la tête de lecture-écriture.

Lorsqu'ils sont complètement insérés dans le lecteur, les deux types de cartouche se présentent différemment, comme le montrent la figure 4.2 et la figure 4.3.

Figure 4.2 Cartouche Travan TR-4 ou Colorado 5 Go

La cartouche dépasse du lecteur d'environ 25 mm lorsqu'elle est insérée à fond.

Tre Y4

La mini-cartouche Travan TR-4 ou Colorado 5 Go, plus large, occupe toute la largeur de l'ouverture du lecteur.
La cartouche dépasse du lecteur d'environ 20 mm lorsqu'elle est insérée à fond.

Figure 4.3 Mini-cartouche QIC-Wide

FireStore T4

La mini-cartouche QIC-Wide est plus étroite et laisse un jour de chaque côté quand elle est insérée.

Attention Le fait d'interférer avec le fonctionnement d'une cartouche de bande pendant une opération peut provoquer la perte de données et rendre temporairement impossible l'enregistrement sur la bande. Pendant les opérations de lecture-écriture (lorsque le voyant d'activité du panneau avant clignote), vous ne devez pas :

■ Sortir la cartouche de bande du lecteur
■ Heurter la cartouche de bande
■ Mettre l'ordinateur hors tension

Si cela se produit, vous risquez de ne pas pouvoir lire les données en cours d'écriture sur la bande. De plus, la bande peut ne plus être enregistrable à moins d'être effacée à l'aide d'un utilitaire approprié.

Pour retirer une cartouche de bande du lecteur :

1 Attendez que le voyant d'activité situé à l'avant du lecteur de bande cesse de clignoter et que votre logiciel de sauvegarde vous indique que vous pouvez retirer la cartouche de bande sans risque. Ne retirez pas une cartouche de bande pendant une opération. Reportez-vous à l'avertissement ci-dessus.
2 Saisissez fermement la cartouche de bande et tirez-la tout droit hors du lecteur.

Protection en écriture d'une cartouche de bande

Si vous protégez une cartouche de bande en écriture, le lecteur pourra lire les données sur la bande mais pas écrire dessus. Utilisez ce réglage pour éviter que les données enregistrées sur la cartouche de bande ne soient effacées ou écrasées, par exemple lorsque vous restaurez des fichiers depuis la bande.

■ Pour protéger une cartouche en écriture, faites glisser la languette de protection en écriture vers la droite.
■ Pour retirer la protection en écriture d'une cartouche, faites glisser la languette de protection en écriture vers la gauche.

Reportez-vous à la figure 4.4 pour voir à quoi ressemblent les languettes de protection en écriture sur la cartouche TR-4.

Figure 4.4 Protection en écriture d'une cartouche TR-4

Languette de protection en écriture en position verrouillée

Entretien de vos cartouches de bande

Vos données sont précieuses. Traitez les cartouches avec égard pour qu'elles vous assurent la sécurité dont vous avez besoin. Pour manipuler les cartouches de bande, tenez compte des directives suivantes :

■ N'ouvrez pas le clapet de la bande inutilement. Vous risqueriez de salir ou d'endommager la bande.
■ Ne touchez pas la bande ni le guide. La poussière et les empreintes digitales peuvent altérer les performances de la bande.

Conditions d'exploitation

Les cartouches de bande doivent être utilisées dans un environnement répondant aux limites suivantes :

■ Température : 5°C à 45°C
■ Humidité relative : 20 % à 80 % (sans condensation)

Attention Si une cartouche a été exposée à des conditions dépassant ses limites d'exploitation, laissez-la dans l'environnement d'exploitation pendant 8 heures avant de l'utiliser de nouveau.

Stockage des cartouches de bande

Vous devez stocker les cartouches de bande en lieu sûr pour vous assurer qu'elles rempliront leur fonction : protéger vos données.

■ Ne placez pas les cartouches de bande à proximité de sources électromagnétiques, telles que téléphones, ordinateurs, moteurs, équipement vidéo ou générateur de rayons X.
■ Conservez les cartouches à l'abri du soleil et loin des radiateurs.
■ Stockez les cartouches dans leur emballage plastique d'origine et dans un environnement sans poussière.

Entretien de votre lecteur de bande

Entretien de vos cartouches de bande

Dépannage

Ce chapitre vous présente quelques techniques de dépannage que vous pouvez utiliser si vous rencontrez un problème avec votre lecteur de bande après l'installation.

Economisez un appel

Si vous avez des difficultés avec votre lecteur de bande HP SureStore T4, ce chapitre vous propose quelques suggestions qui peuvent vous aider à résoudre le problème vous-même. Ne soyez pas impressionné à l'idée de dépanner votre machine : ces procédures sont très simples et ne prennent que quelques minutes.

Les “Conseils de dépannage” ci-après contiennent des recommandations générales concernant l'identification des problèmes. “A faire en premier” traite de problèmes plus spécifiques et de la manière de les aborder.

Conseils de dépannage

Un dépannage efficace implique l'identification du composant du système qui est à l'origine du problème. La procédure générale est la suivante :

1 Ne modifiez qu'un élément du système à la fois ; par exemple, vérifiez que tous les câbles sont correctement connectés. Si vous prévoyez de modifier un réglage, notez le réglage initial pour pouvoir y revenir ultérieurement si nécessaire.
2 Réessayez une fois l'opération qui a échoué.
3 Si elle échoue de nouveau, notez le réglage ou la condition testés, effectuez une nouvelle modification et réessayez. Si la modification précédente a porté sur un réglage de micro-interrupteur ou de logiciel, il est préférable de revenir à l'état initial de façon à ne tester qu'un seul élément à la fois.

A faire en premier

La première étape du dépannage consiste à déterminer si le problème se situe au niveau de la bande, du lecteur, de l'ordinateur hôte et de ses connexions, ou de la façon dont le système est utilisé. Si aucun des conseils ci-dessous ne vous aide à résoudre le problème, appelez l'assistance technique. Les numéros de l'assistance client HP sont indiqués à l'annexe B.

TapeAssure

Si votre ordinateur est allumé et s'il fonctionne, le logiciel TapeAssure fourni sur le CD-ROM HP SureStore Tape peut être utilisé comme outil de diagnostic. Installez TapeAssure à partir du CD-ROM et suivez les instructions qui s'affichent à l'écran.

Problèmes avec l'ordinateur

Problème	Cause possible	Solution proposée
L'ordinateur ne démarre pas.	Si vous venez d'installer une carte d'adaptateur hôte SCSI dans l'ordinateur et que celui-ci ne démarre pas quand vous le mettez sous tension, la nouvelle carte est probablement la cause du problème.	Reportez-vous à la documentation de la carte pour vérifier que celle-ci est configurée correctement.
	Une connexion est peut-être mal faite.	Mettez l'ordinateur hors tension. Débranchez puis rebranchez tous les câbles qui ont pu être manipulés au cours de l'installation. Il suffit parfois de rebrancher un câble pour l'aligner correctement ou pour ajuster les broches et obtenir une connexion correcte.
	Il est possible que les registres mémoire de l'ordinateur n'aient pas été réinitialisés correctement.	Mettez l'ordinateur hors tension pendant au moins 20 secondes et remettez-le sous tension. Cette procédure de “cycle d'alimentation” relance les processus et efface la mémoire.
L'ordinateur met longtemps à démarrer.	Cela peut se produire lorsque le BIOS d'une carte d'adaptateur hôte est activé mais qu'aucun périphérique SCSI amorçable n'est connecté à cette carte.	Vous devriez pouvoir résoudre ce problème en désactivant le BIOS de l'adaptateur hôte. Reportez-vous à la documentation de l'adaptateur hôte pour des instructions sur la façon de désactiver le BIOS.
L'ordinateur démarre mais se bloque ensuite.	Vérifiez l'existence de conflits dans votre configuration matérielle ou logicielle, tels que la présence de deux périphériques ayant la même adresse SCSI.	Reportez-vous au manuel d'installation de votre matériel et de vos logiciels. Vérifiez que la même adresse SCSI n'a pas été affectée à deux périphériques. Vérifiez que le bus SCSI est terminé correctement.

Dépannage

A faire en premier

Problèmes avec le lecteur de bande

Problème	Cause possible	Solution proposée
Le lecteur de bande ne s'allume pas.(Le voyant lumineux ne s'allume pas.)	Le câble d'alimentation n'est peut-être pas correctement relié au lecteur de bande.	Pouvez-vous entendre la bande se dérouler lorsqu'une nouvelle cartouche est insérée ? Si ce n'est pas le cas, vérifiez le branchement du câble d'alimentation au lecteur. Si le câble d'alimentation est branché correctement, une défaillance s'est sans doute produite dans le lecteur. Dans ce cas, appelez l'assistance technique.
	Les précautions à prendre pour empêcher les dommages causés par l'électricité statique au cours de l'installation n'ont pas été respectées.	Si le lecteur de bande a été endommagé par l'électricité statique, appelez l'assistance technique.
Vous n'arrivez pas à sauvegarder ou à restaurer.	Le pilote assurant la prise en charge du lecteur n'est peut-être pas installé correctement.	Vérifiez qu'un pilote prenant en charge à la fois votre lecteur HP SureStore T4 et votre logiciel de sauvegarde a été installé. Si ce n'est pas le cas, installez le pilote approprié. Si c'est le cas, réinstallez le HP SureStore T4pilote.
	La connexion SCSI est peut-être mal faite.	Vérifiez que toutes les cartes d'extension sont bien en place et que le câble SCSI est connecté. Exécutez TapeAssure pour déterminer si la carte SCSI est bien installée et si elle est opérationnelle.
	Le bus SCSI n'est peut-être pas terminé correctement.	Vérifiez que la terminaison SCSI est correctement installée. Le bus SCSI doit comporter une terminaison à ses deux extrémités et nulle part ailleurs. La plupart des câbles internes ont leur fiche de terminaison sur l'extrémité la plus éloignée du contrôleur SCSI. En l'absence de périphériques externes, le bus SCSI doit être terminé au niveau de l'adaptateur hôte SCSI ou de la carte mère. Si des périphériques externes sont connectés sur le bus SCSI, c'est le dernier périphérique de la chaîne externe qui doit assurer la terminaison adéquate.
	Le pilote ASPI assurant la prise en charge de votre contrôleur SCSI n'est peut-être pas installé.Le pilote assurant la prise en charge du lecteur n'est peut-être pas installé correctement.	Lorsque vous initialisez l'ordinateur, regardez si ce dernier affiche des messages d'erreur relatifs aux périphériques SCSI ou aux pilotes ASPI. Vérifiez que le pilote ASPI spécifique à votre contrôleur SCSI est installé. Exécutez TapeAssure pour déterminer si la carte SCSI est bien installée et si elle est opérationnelle.Vérifiez qu'un pilote prenant en charge à la fois votre lecteur HP SureStore T4 et votre logiciel de sauvegarde a été installé. Si ce n'est pas le cas, installez le pilote approprié. Si c'est le cas, réinstallez le HP SureStore T4pilote.
Vous n'arrivez pas à sauvegarder ou à restaurer.
	La connexion SCSI est peut-être mal faite.	Vérifiez que toutes les cartes d'extension sont bien en place et que le câble SCSI est connecté. Exécutez TapeAssure pour déterminer si la carte SCSI est bien installée et si elle est opérationnelle.
	Le bus SCSI n'est peut-être pas terminé correctement.	Vérifiez que la terminaison SCSI est correctement installée. Le bus SCSI doit comporter une terminaison à ses deux extrémités et nulle part ailleurs. La plupart des câbles internes ont leur fiche de terminaison sur l'extrémité la plus éloignée du contrôleur SCSI. En l'absence de périphériques externes, le bus SCSI doit être terminé au niveau de l'adaptateur hôte SCSI ou de la carte mère. Si des périphériques externes sont connectés sur le bus SCSI, c'est le dernier périphérique de la chaîne externe qui doit assurer la terminaison adéquate.
	Le pilote ASPI assurant la prise en charge de votre contrôleur SCSI n'est peut-être pas installé.	Lorsque vous initialisez l'ordinateur, regardez si ce dernier affiche des messages d'erreur relatifs aux périphériques SCSI ou aux pilotes ASPI. Vérifiez que le pilote ASPI spécifique à votre contrôleur SCSI est installé. Exécutez TapeAssure pour déterminer si la carte SCSI est bien installée et si elle est opérationnelle.
	L'adresse SCSI de votre lecteur de bande est peut-être en conflit avec celle d'un autre périphérique.	Vérifiez que l'adresse SCSI du lecteur n'est pas la même que celle d'un périphérique relié au même contrôleur SCSI. Vous pouvez exécuter TapeAssure pour vérifier les adresses SCSI des périphériques reliés. REMARQUE : Si vous souhaitez modifier l'adresse SCSI d'un lecteur externe, débranchez d'abord son cordon d'alimentation. Rebranchez-le ensuite. Le processus est terminé.
	Votre logiciel de sauvegarde a peut-être rencontré un problème.	Reportez-vous au guide d'utilisation du logiciel de sauvegarde. Il contient une liste des conditions d'erreur et des mesures correctives suggérées.

Dépannage

A faire en premier

Problème	Cause possible	Solution proposée
Vous n'arrivez pas à sauvegarder ou à restaurer.	L'opérateur ne maîtrise peut-être pas bien le logiciel de sauvegarde, surtout s'il est nouveau dans l'entreprise ou a été absent pendant un certain temps.	Demandez à cette personne de répéter l'opération en votre présence pour vous permettre de vérifier qu'aucune étape essentielle n'est omise.
	La cartouche est peut-être défectueuse.	Répétez l'opération avec une cartouche différente. Vérifiez que la cartouche est insérée à fond dans le lecteur. Si vous utilisez la même cartouche depuis longtemps, copiez les données qu'elle contient sur une nouvelle cartouche et jetez l'ancienne.
	Le format de la cartouche a peut-être été détruit par un démagnétiseur. Cette procédure supprime les points de référence dont le lecteur se sert pour lire et écrire sur la bande.	Utilisez une nouvelle bande. Toutes les données stockées sur la bande auront été effacées par le démagnétiseur.
	La cartouche n'est peut-être pas du format approprié.	Vérifiez que vous utilisez le type de cartouche approprié. (Voir “Choix des bandes pour le lecteur” en page 4-3.) Si vous utilisez une marque de cartouche différente, elle n'est peut-être pas d'assez bonne qualité.
	Le lecteur est peut-être utilisé dans un endroit inapproprié ou en dehors de ses limites de fonctionnement. S'il fait très chaud, très froid, très humide, très sec ou si l'air est chargé de poussière, le lecteur peut mal fonctionner.	Vérifiez que les conditions ambiantes sont conformes aux limites spécifiées pour le lecteur (décrites à l'annexe A). Si ce n'est pas le cas, installez le lecteur dans un endroit mieux adapté.
	Un nouveau système d'exploitation a été installé sans les pilotes correspondant au lecteur de bande.	Installez le pilote approprié convenant à la fois au système d'exploitation et au lecteur de bande.

Annexe A

Caractéristiques des produits et informations pour commander

Cette annexe contient les spécifications techniques de votre lecteur HP SureStore T4 et fournit la liste des références HP des cartouches de bande, des câbles SCSI et des accessoires compatibles.

Caractéristiques des produits et informations pour commander

Interface

SCSI-2

Vitesse de sauvegarde

Vitesse de transfert des données Soutenue : 514 Ko/seconde Rafale : 3 Mo/seconde Vitesse de défilement de la bande Lecture-écriture : 79 pps (200,6 cm/s) Recherche/réenroulement : 120 pps (304 cm/s) Temps de chargement : 30 secondes Temps de retention : Bande de 187 m (740 pieds), 150 secondes Bande de 101 m (400 pieds), 81 secondes

Format de bande

Format : QIC-3095 Support : Mini-cartouches Travan 4 haute capacité (QIC-3095) Bandes HP Colorado 5 Go Mini-cartouches QIC-Wide (QIC-3095)

Nombre de pistes : 73 Densité de bits : 67 733 bits/pouce Méthode d'encodage : RLL1,7 Correction d'erreur : Reed-Solomon 6 niveaux

Spécifications de fiabilité

Taux d'erreurs matérielles : <1 sur 10^15 bits lus avec correction Reed-Solomon ECC

Moyenne de temps de bon fonctionnement :

Interne : 250 000 heures

Externe : 200 000 heures

Spécifications d'alimentation

100-240 V courant alternatif, 50/60 Hz, 1,0 A

5V ±5%, 1,2 A

12V ±10%, 0,2 A

Caractéristiques physiques

Interne :

Dimensions : 43 mm H x 149 mm L x 200 mm P (1,69 x 5,86 x 7,87 pouces)

Poids : 0,8 kg

Externe :

Dimensions : 635 mm H x 181 mm L x 282 mm P (2,5 x 7,14 x 11,1 pouces)

Poids : 2,27 kg

Certifications

Interne :

■ UL Recognized to UL 1950
■ CSA C22.2 NO. 950 (-D3)
■ TUV EN 60950: 1992,+A1; 1993, +A2; 1993
■ DIN VDE 0805/05.90
■ Class 1 LED product (IEC 825-1)
■ Certificat de conformité UE

Externe :

■ UL
■ CUL
■ TUV EN60950:1992, +A1:1993, +A2:1993, +A3:1995
■ Certificat de conformité UE

Informations pour commander

Il est conseillé d'utiliser les produits HP suivants avec le lecteur de bande

HP SureStore T4. Vous pouvez les commander auprès de votre distributeur ou de votre bureau commercial HP.

Cartouches de bande recommandées et compatibilité

Référence HP	Description de l'article	HP Colorado T3000	HP Colorado 5GB	HP Colorado 8GB	HP Colorado 4i/e
C4427A	Mini-cartouche Travan (TR-3) 3,2 Go, pièce	RW	R	R
C4427B	Boîte de 2 mini-cartouches Travan (TR-3) 3,2 Go	RW	R	R
C4427D	Boîte de 5 mini-cartouches Travan (TR-3) 3,2 Go	RW	R	R
C4429A	Cartouche HP Colorado 5 Go, pièce		RW	RW	RW
C4429B	Boîte de 2 cartouches HP Colorado 5 Go		RW	RW	RW
C4429D	Boîte de 5 cartouches HP Colorado 5 Go		RW	RW	RW
C4425A	Mini-cartouche Travan (TR-4) 8 Go, pièce			RW	RW
C4425B	Boîte de 2 mini-cartouches Travan (TR-4) 8 Go			RW	RW
C4425D	Boîte de 5 mini-cartouches Travan (TR-4) 8 Go			RW	RW

RW Lecture/Ecriture, R Lecture seulement

Caractéristiques des produits et informations pour commander

Informations pour commander

Accessoires SCSI

Description de l'article	Référence HP
4 barrettes 50 broches câble plat SCSI avec terminaison active (pour connecter un lecteur de bande interne à un connecteur SCSI étroit)	C5644-61000

Caractéristiques des produits et informations pour commander Informations pour commander

Annexe B

Assistance client

Cette annexe décrit les dispositions de Hewlett-Packard concernant l'assistance et le support. Elle contient également des informations sur la garantie et les numéros de téléphone de l'assistance client.

Garantie

Cette garantie vous accorde des droits spécifiques. Vous pouvez également bénéficier d'autres droits qui dépendent de votre site.

Hewlett-Packard garantit ses produits HP SureStore Tape contre tout défaut de matériel et de main-d'oeuvre pendant une période de deux ans à compter de la date de livraison ou, si le prix d'achat inclut l'installation par Hewlett-Packard, de la date d'installation. Si un nouveau lecteur de bande HP SureStore Tape interne est installé sur un système HP, la garantie du lecteur est automatiquement mise à niveau par rapport à la garantie de l'ordinateur.

Pendant les deux premières années, la garantie d'échange rapide en 24 heures ^1 vous permet de demander le remplacement de votre lecteur défectueux dans les vingt-quatre heures. Hewlett-Packard pourra, à son choix, réparer ou remplacer les produits avérés défectueux. Si Hewlett-Packard n'est pas en mesure de réparer ou de remplacer le produit dans un délai raisonnable, le remboursement du prix d'achat pourra être effectué sur retour du produit.

Exclusions

La garantie portant sur votre lecteur de bande HP SureStore Tape ne s'applique pas aux défaillances résultant des causes suivantes :

■ Maintenance inadaptée ou inadéquate de la part du client
■ Logiciel ou interfaçage fourni par le client
■ Modification ou utilisation non autorisées
■ Exploitation hors des limites d'environnement spécifiées pour le produit
■ Utilisation de supports non pris en charge
■ Préparation et maintenance du site inadaptées

Si vous choisissez de ne pas bénéficier de l'échange rapide, les interventions sur votre lecteur HP SureStore Tape doivent être assurées par l'un des centres de réparation agréés situés dans le pays d'achat initial. Vous devez payer par avance les frais de transport (ainsi que tous droits et taxes) pour les produits retournés pour maintenance. Hewlett-Packard paiera les frais de transport des produits qui vous sont retournés, à l'exception de ceux qui le sont depuis un autre pays. Si le lecteur est réparé par un distributeur agréé, vous devrez convenir avec le distributeur des conditions de retour du lecteur.

1. Notez que la procédure d'échange rapide n'est pas disponible dans tous les pays.

Limitations

Certains pays n'autorisent pas les limitations de durée d'une garantie implicite et les limitations ou exclusions peuvent ne pas vous concerner. Cependant, toute garantie implicite de commercialisation ou d'adaptation est limitée à la durée de deux ans de la présente garantie écrite.

Hewlett-Packard et ses distributeurs agréés assurent le suivi du produit HP que vous avez acheté.

Remarque

Avant d'appeler pour demander une assistance:

■ Vérifiez que votre lecteur est correctement installé.
■ Reportez-vous aux conseils de dépannage de ce guide et à la documentation fournie avec l'ordinateur, l'adaptateur hôte et le logiciel de sauvegarde.

Pour obtenir une assistance technique

Si vous avez besoin d'aide, votre distributeur dispose des informations les plus récentes sur les produits et services HP. Il est à même de vous apporter une assistance dans le cadre de la gamme complète de services HP. Si votre distributeur n'est pas en mesure de vous aider, vous pouvez obtenir une assistance directement auprès de HP, par téléphone ou par l'intermédiaire de services en ligne.

Pour les questions ou problèmes relatifs à Colorado Backup, se reporter à la page B-6 “Pour contacter l’assistance client”.

Pour les questions ou problèmes relatifs à Replica Backup, HP SureStore Tape Edition par Stac, contacter Stac Inc. Sélectionner l'icône Support dans le groupe de programme Replica pour plus d'informations.

Pour obtenir une assistance

Pendant la période de garantie : HP assure un service d'assistance téléphonique gratuit pendant la période de garantie. Contactez votre distributeur HP ou appelez le numéro approprié, indiqué en page B-6. Vous serez mis en relation avec une équipe prête à vous aider.

Assistance client

Après la période de garantie : si vous avez besoin d'une assistance après la fin de la période de garantie, vous pouvez obtenir une assistance payante en appelant les numéros indiqués. Les interventions sont facturées sur une base unitaire. Vous pouvez également contacter votre distributeur HP qui pourra vous conseiller et vous proposer un service d'assistance.

Contrats de service HP

HP propose divers contrats de service adaptés à vos besoins. Contactez votre distributeur ou le bureau HP local pour des informations.

Retour de votre lecteur de bande HP SureStore Tape

Les lecteurs de bande HP SureStore Tape sont accompagnés d'une garantie d'échange rapide en 24 heures. Lorsque vous retournez un lecteur, reportez-vous à la liste ci-après pour savoir quel numéro de téléphone appeler. Lors de votre appel, vérifiez que vous disposez des renseignements suivants (voir les informations notées au verso de la couverture de ce guide) :

■ Nom et numéro de série du produit
■ Date d'achat
■ Description de la défaillance du produit
■ Nom du correspondant apte à fournir des informations sur le problème
■ Numéro de téléphone du correspondant
■ Votre adresse de livraison

Le correspondant qui vous assiste vérifiera que le lecteur est défectueux et s'arrangera pour vous faire expédier un lecteur de remplacement dans les 24 heures. Lorsque vous recevez le lecteur de remplacement, sortez-le de son emballage et utilisez les matériaux d'emballage pour retourner le lecteur défectueux. Tous les frais de port sont payés d'avance par HP.

Remarque

Lors du retour d'un lecteur à HP, tout dommage découlant d'un emballage inadapté est de votre responsabilité. Utilisez les matériaux d'emballage d'origine dans toute la mesure du possible.

Services en ligne dans le monde entier

HP offre des services électroniques en ligne qui vous permettent d'obtenir de manière interactive des informations et une assistance portant sur l'installation, la configuration et l'utilisation de votre produit. Ces services en ligne sont disponibles sur le World Wide Web et FTP, de même que les ressources spécifiques aux pays décrites plus loin dans cette section.

World Wide Web

Pour accéder à notre site Web, allez à l'adresse Internet suivante :

Des pilotes et des informations d'assistance sont disponibles sur le site Web de HP.

FTP

L'adresse de notre site FTP sur Internet est :

Des pilotes, ainsi que des informations concernant les produits et l'assistance, sont disponibles sur ce site.

CompuServe

Téléchargez programmes, micrologiciels et documents d'assistance ; discutez de vos problèmes dans les forums d'utilisateurs.

Adresse : ALLER A HPSYS

America Online

Téléchargez programmes, micrologiciels et documents d'assistance ; discutez de vos problèmes dans les forums d'utilisateurs.

Mot-clé : hpstor

Pour contacter l'assistance client

Amérique du Nord et Amérique du Sud

Adresse postale :

Courrier électronique sur Internet :

Pour laisser des messages au support technique HP SureStore :

[e-mail]

Les messages obtiennent une réponse en 48 heures maximum.

Service de télécopie à la demande QuickFAX :

Système automatique permettant de demander que des informations produit ou d'assistance technique vous soient télécopiées.

Téléphone : [phone]

Les télécopies obtiennent une réponse en 48 heures maximum.

Télécopie : [phone]

Assistance téléphonique :

Horaires de disponibilité :

Lundi – Jeudi,

6h00 - 18h00 (heure des Rocheuses)

Téléphone : [phone]

Europe

Adresse postale :

Hewlett-Packard Nederland B.V.

Disponibilité : France, Allemagne et Royaume-Uni.

Adresse : HP

CompuServe:

Disponibilité : Royaume-Uni, France, Belgique, Allemagne, Suisse et Autriche.

Adresse : ALLER A HP

Service de télécopie à la demande QuickFAX :

Système automatique permettant de demander que des informations produit ou d'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Allemagne (allemand)	0130 81 00 61
Autriche (allemand)	0660 8128
Belgique (français)	0800 17043
Belgique (néerlandais)	0800 11906
Danemark (danois)	800 10453
Espagne (espagnol)	900 993 123
Finlande (finnois)	9800 13134
France (français)	0800 90 59 00
Italie (italien)	1678 59020
Norvège (norvégien)	800 11319
Pays-Bas (néerlandais)	0800 22 2420
Portugal (portugais)	0800 313 342
Royaume-Uni (anglais)	0800 960271
Suède (suédois)	020 795 743
Suisse (allemand)	0800 55 1527
Suisse (français)	0800 55 1526
ays européens (anglais)	[phone]

Assistance client

Pour contacter l'assistance client

Messagerie électronique (BBS) :

Téléchargez programmes, micrologiciels et documents d'assistance ; laissez des messages à l'attention du support technique.

Téléphone : [phone]

Paramètres : 8,1,N, 2, 400 à 28,800 bauds

Assistance téléphonique :

Horaires de disponibilité :

Lundi – Vendredi

8h30 - 17h00 (heure d'Europe centrale)

L'assistance technique est gratuite pendant la période de garantie ; une facturation par incident intervient ensuite.

Allemagne (allemand)	0180 5 25 81 43
Autriche (allemand)	0660 6386
Belgique (français)	02 626 88 07
Belgique (néerlandais)	02 626 88 06
Danemark (danois)	3929 4099
Espagne (espagnol)	902 321 123
Finlande (anglais)	0203 47288
France (français)	01 43 62 34 34
Irlande (anglais)	01 662 5525
Italie (italien)	02 2 641 0350
Norvège (anglais)	22 11 6299
Pays-Bas (néerlandais)	020 606 8751
Portugal (anglais)	01 441 7199
Royaume-Uni (anglais)	0171 512 5202
Suède (anglais)	08 619 2170
Suisse
nçais, allemand, italien)	0848 80 11 11
ays européens (anglais)	[phone]

Australie

Messagerie électronique (BBS) :

Téléchargez programmes, micrologiciels et documents d'assistance ; laissez des messages à l'attention du support technique.

Téléphone : [phone]

Service de télécopie à la demande HP First :

Système automatique permettant de demander que des informations produit ou d'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : [phone]

Télécopie :

Les télécopies obtiennent une réponse dans les 24 heures.

Télécopie : [phone]

Assistance téléphonique :

Horaires de disponibilité :

Lundi – Vendredi

7h00 - 19h00

Téléphone : [phone]

Chine (PRC)

Adresse postale :

Service de télécopie :

Indiquez vos coordonnées, le nom et le modèle de votre produit HP et le type d'ordinateur utilisé.

Télécopie : [phone]

Assistance téléphonique :

Horaires de disponibilité :

Lundi – Vendredi

8h30 - 17h30

Téléphone : [phone] ou [phone]

Assistance client

Pour contacter l'assistance client

Corée

Adresse postale :

Téléchargez directement depuis Internet des programmes et des micrologiciels, ainsi que des lettres d'information pour distributeurs.

Adresse IP (NT Server) : 15.32.11.50

Téléphone pour accès distant : [phone]

Messagerie électronique (BBS) :

Téléchargez programmes, micrologiciels et documents d'assistance ; laissez des messages à l'attention du support technique.

Téléphone :

Hitel : [phone]

Chollian : [phone]

Adresse : Go HPK

World Wide Web :

Informations de HP Corée

URL: www.hp.co.kr

Service de télécopie à la demande HP First :

Système automatique permettant de demander que des informations produit ou d'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : [phone]

Télécopie :

Les télécopies obtiennent une réponse en 48 heures maximum.

Télécopie : [phone]

Assistance téléphonique :

Horaires de disponibilité :

Lundi –Vendredi

8h30 - 19h00

Téléphone :

[phone]

080-999-0700 (numéro vert)

Hong Kong

Assistance téléphonique : 800 7729

Inde

Adresse postale :

Hewlett Packard India Ltd.

Messagerie électronique :

csc_indiahp.com

Service de télécopie :

Indiquez vos coordonnées, le nom et le modèle de votre produit HP et le type d'ordinateur utilisé.

Télécopie : [phone]

Assistance téléphonique :

Téléphone : [phone]

Indonésie

Assistance téléphonique : (65) 271-3337

Assistance client

Pour contacter l'assistance client

Japon

World Wide Web :

Informations de HP Japon

http://www.jpn.hp.com

Service de télécopie à la demande HP First :

Système automatique permettant de demander que des informations produit ou d'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : [phone]

Télécopie :

Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur.

Télécopie : [phone]

Assistance téléphonique :

Horaires de disponibilité :

Lundi – Vendredi, 9h00 –12h00, 13h00 – 17h00

Téléphone : [phone]

Malaisie

Assistance téléphonique : 295-2566

Nouvelle-Zélande

Messagerie électronique (BBS) :

Téléchargez programmes, micrologiciels et documents d'assistance.

Téléphone : [phone]

Service de télécopie à la demande HP First :

Système automatique permettant de demander que des informations produit ou d'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : [phone]

Télécopie :

Les télécopies obtiennent une réponse dans les 24 heures.

Télécopie : ([phone]

Assistance téléphonique :

Horaires de disponibilité :

Lundi – Vendredi, 9h00 – 21h00 (heure d'Auckland)

Téléphone : [phone]

Philippines

Assistance téléphonique : (65) 271-3337

Singapour

Adresse postale :

Hewlett-Packard Far East (Pte) Ltd.

438 Alexandra Road

07-01/04 Alexandra Point

Singapour 119958

Service de télécopie à la demande HP First :

Système automatique permettant de demander que des informations produit ou d'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : (65) 291-7951

Télécopie :

Les télécopies obtiennent une réponse en 48 heures maximum.

Télécopie : (65) 278-9225

Assistance téléphonique :

Horaires de disponibilité :

Lundi – Vendredi, 9h00 – 17h00

Téléphone : (65) 271-5300

Assistance client

Pour contacter l'assistance client

Taiwan (ROC)

Adresse postale :

Messagerie électronique (BBS) :

Téléchargez programmes, micrologiciels et documents d'assistance ; laissez des messages à l'attention du support technique.

Téléphone : [phone]

Connexion :

Prénom : HP

Nom : BBS

Service de télécopie à la demande HP First :

Système automatique permettant de demander que des informations produit ou d'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : [phone]

Télécopie :

Les télécopies obtiennent une réponse en 48 heures maximum.

Télécopie : [phone]

Assistance téléphonique :

Horaires de disponibilité :

Lundi – Vendredi, 8h30 – 17h30

Téléphone : [phone]

Thaïlande

Assistance téléphonique : 661-4011

Index

A

accessoires A-4

accessoires de montage 1-7, 2-4, 2-8

acclimatisation des bandes 4-7

achat de fournitures ou d'acces- soires A-4

adaptateur hôte SCSI BIOS 5-3

conditions préalables pour l'installation 1-7

installation d'un deuxième 3-4

problèmes avec 5-3

adresse cible 1-9

par défaut 1-9

adresse SCSI 1-9

à la mise sous tension 3-3

autres périphériques 2-3

conflit 5-5

par défaut 1-9, 2-5, 3-3

partagée par plusieurs pé- riphériques 5-3

réglage des cavaliers 2-6

sélection 1-9

sélection pour le lecteur de bande 3-3

vérification de l'adresse courante 1-10

adresse SCSI par défaut 1-9

adresses SCSI

sélection pour le lecteur de bande 2-5

numéros de téléphone d'assistance B-6

Amérique du Sud

numéros de téléphone d'assistance B-6

assistance B-3

numéros de téléphone B-6

assistance (USA)

numéros de téléphone B-6

assistance téléphonique

numéros en Europe B-7

B

bande. Voir cartouche de bande

Bertelsmann B-7

BIOS 5-3

bloc d'alimentation 1-5

bloc de terminaison 1-9

bloc de terminaison, connexion 3-4

C

câble d'alimentation externe 3-6

câble d'alimentation, interne 2-4

câble d'alimentation externe 1-5

câble plat. Voir câble SCSI

câble SCSI 1-5

commande A-5

connexion au lecteur de bande 2-10

connexion externe 3-6

connexion interne 2-4

organisation du bus 1-9

requis 1-7

câble, alimentation interne 2-4

capacité de stockage 1-2

capacité de stockage en natif 1-2

capacité, bande 1-2, 4-3

caractéristiques physiques A-3

cartouche de bande 1-3, 1-5

acclimatisation 4-7

capacité 1-2, 4-3

caractéristiques A-2

causes de la perte de données 4-5

commande A-4

compatible avec le lecteur 4-3

conditions d'exploitation 4-7

défectueuse 5-6

effacement 4-3

entretien 4-7

format A-2

format inapproprié 5-6

insertion et retrait 4-4

interférences électromagnétiques 4-7

limites de température et d'humidité 4-7

marques 4-3

mauvaise qualité 5-6

pas de démagnétiseur 4-3

points de référence 4-3

protection en écriture 4-6

retrait 4-5

stockage 4-7

cartouche de bande TR-4

insertion 4-5

cartouche TR-4 4-3

cartouche Travan. Voir Cartou- che TR-4

cartouche. Voir cartouche de bande

cartouches de bande défectueuses 5-6

cartouches QIC-3095 4-3

cavaliers, adresse SCSI 2-6

CD-ROM 1-8, 1-9

CD-ROM HP SureStore Tape 1-3, 1-5, 1-8, 1-9

numéros de téléphone d'assistance B-6

Colorado Backup 1-8

compression des données 1-2, 4-3

compression logicielle des données 1-2

CompuServe B-5

conditions ambiantes, problèmes de 5-6

conditions d'exploitation 4-7

conditions d'exploitation des bandes 4-7

conditions préalables

installation 1-7

outils 2-3, 3-2

système d'exploitation 1-8

conditions préalables pour l'ordinateur 1-7

conditions préalables pour le matériel 1-7

conditions préalables pour le système 1-7

connecteur SCSI 3-6

contacter HP B-6

contenu du carton

lecteur de bande externe 1-5

lecteur de bande interne 1-3

contrats de dépannage B-4

Contrôler 1-2

contrôleur SCSI 1-7, 1-9

sur la carte mère 1-7

vérification du 1-10

correction d'erreur A-2

correction d'erreur Reed-So- lomon A-2

courrier électronique B-6

cycle d'alimentation 5-3

D

dégaussage 4-2

démagnétisation 4-2

démagnétiseur 4-3

problèmes 5-6

démarrage long 5-3

densité de bits A-2

dépannage B-3

dépannage. Voir chapitre 5

dimensions A-3

disque d'amorçage SCSI 1-9

données

sécurité 4-7

DOS 1-8

E

échange rapide B-4

effacement des bandes 4-3

effacement par démagnétiseur 4- 3

éjection des bandes 4-5

électricité statique, problèmes causés par 5-4

entretien des bandes 4-7

F

fichier README 1-8, 2-14, 3-8

format QIC-3095 4-3

format, bande A-2

formatage des bandes 4-3

fournitures et accessoires A-4

G

garantie

dépannage après la fin de la garantie B-3

dépannage hors garantie B- 3

dépannage sous garantie B- 3

garantie d'échange rapide B-2, B-4

H

HP

contrats de dépannage B-4

HP NetServer. Voir NetServer humidité

conditionnement des car- touches 4-7

I

informations pour commander A-4

insertion des bandes 4-4

installation

conditions préalables 1-7

outils nécessaires 2-3, 3-2

présentation pour le lecteur interne 2-2

présentation pour un lecteur externe 3-2

installation horizontale 3-5

instructions d'entretien 4-2

interférences électromagnétiques 4-7

interférences magnétiques 4-7

Internet 1-8, B-5

interrupteur d'alimentation, ab- sence de 3-7

L

le démarrage échoue 5-3

lecteur de bande

adresse SCSI 2-5, 3-3

caractéristiques A-2

connexion du câble d'alimentation interne 2-10

connexion du câble SCSI 2-10

dépannage. Voir chapitre 5

dimensions A-3

installation d'un lecteur ex- terne 3-5

instructions d'entretien 4-2

ne s'allume pas 5-4

poids A-3

préparation pour l'installation 2-5

sauvegarde ou restauration impossible 5-4, 5- 5

spécifications du système d'exploitation 1-8

logiciel

Colorado Backup 1-8

fourni avec le lecteur 1-8

pilote 1-8, 3-8, 5-4, 5-5, 5-6

sauvegarde 1-8

TapeAssure 1-9, 2-13, 3-7, 5-2, 5-4, 5-5

utilitaire Erase 4-3

logiciel d'application 1-8

logiciel de compression 1-2

logiciel de compression des données 4-3

logiciel de pilotage 1-8, 3-8

logiciel de sauvegarde 1-8 utilitaire Erase 4-3

logiciels

pilotes disponibles en ligne B-5

M

manipulation des cartouches de bande 4-7

matériel

conditions préalables 1-7

matériel inclus

lecteur de bande externe 1-5

lecteur de bande interne 1-3

méthode d'encodage A-2

Microsoft Windows. Voir Windows

mini-cartouche 4-3

mini-cartouche QIC-Wide 4-3, 4-5

mini-cartouches Colorado 5 Go 4-3

mini-cartouches HP Colorado 5 Go 4-3

mise à la terre 2-3, 2-5

mode exploitation 3-7

mode veille 3-7

N

NetServer 2-8

NetServer E 1-7

nettoyage de la tête de lecture- écriture 4-2

NetWare

Novell NetWare. Voir NetWare numéro de série 1-2

numéros de référence A-4

numéros de référence produit 1- 2

numéros de téléphone B-6

0

Open Desktop 3 1-8

OpenServer 5 1-8

opérations de lecteur-écriture, perte de données 4-5

ordinateur

ne démarre pas 5-3

se bloque 5-3

Ordinateur Vectra 1-7

ordinateur Vectra 2-8

ordinateurs, différences d'installation 1-7

outil de diagnostic 5-2

outils nécessaires 2-3

outils nécessaires à l'installation 3-2

P

périphériques, adresses SCSI 2-3

perte de données 4-5

pieds 3-5

pilote 5-6

pas installé 5-4, 5-5

pilote ASPI 1-7, 5-4, 5-5

pilotes

disponibles en ligne B-5

poids A-3

points de référence 4-3, 5-6

poste client, NetWare 3-7

poste de travail client, NetWare 2-13

précautions contre l'électricité statique 2-3, 2-5

problèmes

avec l'ordinateur 5-3

avec le lecteur de bande 5-4

identification 5-2

protection en écriture 4-6

Q

QIC-3095 format A-2

R

inclus avec le lecteur 1-3

requis pour le montage 1-7

références HP A-4

reformatage des bandes 4-3

résistances 1-9

résistances de terminaison 1-9

restauration, échec 5-4, 5-5

retrait des bandes 4-4, 4-5

RLL1,7 A-2

S

sauvegarde

échec 5-4, 5-5

SCO UNIX 1-8

SCSI

accessoires A-5

mal connecté 5-4, 5-5

organisation du bus 1-9

problèmes de terminaison 5- 3, 5-4, 5-5

terminaison passive ou active 3-4

terminaison, externe 3-4

vérification de la configura-

tion 1-9

SCSI monté sur la carte mère 1-7

SCSI-2 A-2

sécurité des données 4-7

sélecteur d'adresse SCSI 3-3

serveurs, différences d'installation 1-7

services en ligne 1-8, B-5

site FTP B-5

site Web 1-8, B-5

spécifications

alimentation A-3

fiabilité A-3

spécifications d'alimentation A-3

spécifications de fiabilité A-3

spécifications de l'interface A-2

spécifications du système d'exploitation 1-8

stockage des bandes 4-7

support. Voir cartouche de bande

supports 3-5

système d'exploitation, nouveau 5-6

T

aide au dépannage 5-2

problèmes d'adresses SCSI 5-5

problèmes de carte SCSI 5-4, 5-5

systèmes d'exploitation pris en charge 2-13, 3-7

tapis de mise à la terre 2-3

taux d'erreur A-3

technique, assistance numéros de téléphone B-6

téléphone, assistance B-6

température, conditionnement des cartouches 4-7

temps de chargement A-2

temps de retention A-2

terminaison

terminaison SCSI 1-5

terminaison, bus SCSI externe 3-4

terminés 1-9

test d'écriture sur bande 2-13, 3- 8

test de l'installation 2-13, 3-7

test de sauvegarde 2-13, 3-8

tête de lecture-écriture, aucun nettoyage requis 4-2

U

UNIX 1-8

utilitaire cpio 1-8

utilitaire tar 1-8

URL B-5

utilitaire Backup 1-8

utilitaire cpio 1-8

utilitaire Erase 4-3, 4-5

utilitaire Format 4-3

utilitaire tar 1-8

utilitaires de sauvegarde 1-8

V

vérification de l'installation 2-13, 3-7

vis 2-4

fixation des rails 2-8

fixation du lecteur dans l'or- dinateur 2-11

vitesse de défilement de la bande A-2

vitesse de sauvegarde A-2

vitesse de transfert A-2

vitesse de transfert des données A-2

voyant clignotant 4-5

voyant d'activité 4-5

voyant, clignotant 4-5

W

Windows 3.1 1-8

Windows 95 1-8

Windows NT

utilitaire Backup 1-8

versions prises en charge 1-8

(External tape drives only/lecteurs de bande externes uniquement)

Le présent appareil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de Classe B prescrites dans le règlement sur le brouillage radioélectrique édicté par le Ministère des Communications du Canada.

AVERTISSEMENT : Ce composant n'est considéré agréé que s'il est installé dans un équipement certifié CSA selon les normes C22.2 No. 220-M1986 ou C22.2 No. 950-M89.

L'accessibilité de l'opérateur à l'enceinte est définie en stricte conformité avec le manuel de l'opérateur pour l'installation de composants dans l'équipement.

Exclusivement pour utilisation dans les micro-ordinateurs référencés UL ^® .

Cet équipement doit exclusivement être alimenté en tension ultra-basse (circuit secondaire conforme à DIN VDE 0805). Lors de l'intégration de l'équipement, toutes les spécifications de DIN VDE 0805 doivent être respectées.
