Type de produit	Lecteur de bande DLT (Digital Linear Tape) HP SureStore 40
Capacité de stockage	40 Go (non compressé), jusqu'à 80 Go (compressé)
Vitesse de transfert	2 Mo/s (non compressé), jusqu'à 4 Mo/s (compressé)
Interface	SCSI (Small Computer System Interface)
Dimensions approximatives	10,5 x 6,5 x 15,5 cm
Poids	Environ 2,5 kg
Compatibilités	Compatible avec les systèmes d'exploitation Windows, UNIX et Linux
Fonctions principales	Sauvegarde, archivage et récupération de données
Entretien et nettoyage	Utiliser des bandes de nettoyage recommandées pour maintenir la performance
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité limitée selon les services techniques
Consommation électrique	Environ 30 W en fonctionnement, 15 W en veille
Normes de sécurité	Conforme aux normes CE, FCC et UL
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - SURESTORE DLT 40 TAPE DRIVE HP

Comment installer le HP SureStore DLT 40 Tape Drive ?

Pour installer le HP SureStore DLT 40 Tape Drive, suivez ces étapes : 1. Éteignez votre ordinateur et débranchez-le. 2. Ouvrez le boîtier de l'ordinateur. 3. Insérez le lecteur dans un emplacement 5,25 pouces disponible. 4. Connectez le câble SCSI et le câble d'alimentation. 5. Refermez le boîtier de l'ordinateur et rebranchez-le. 6. Allumez l'ordinateur et installez les pilotes si nécessaire.

Pourquoi le lecteur de bande ne s'allume-t-il pas ?

Si le lecteur de bande ne s'allume pas, vérifiez d'abord que le câble d'alimentation est correctement branché. Assurez-vous également que l'alimentation de l'ordinateur est fonctionnelle. Si le problème persiste, essayez de tester le lecteur sur un autre ordinateur.

Comment résoudre une erreur de lecture de bande ?

Pour résoudre une erreur de lecture de bande, assurez-vous que la bande est correctement insérée et qu'elle n'est pas endommagée. Nettoyez le lecteur avec un nettoyeur de bande conforme aux spécifications. Si l'erreur persiste, essayez une autre bande pour vérifier si le problème vient de la bande ou du lecteur.

Le lecteur éjecte la bande automatiquement, que faire ?

Si le lecteur éjecte la bande automatiquement, vérifiez d'abord la bande pour des signes d'usure ou de dommage. Assurez-vous également que le lecteur est propre et exempt de poussière. Si le problème continue, réinitialisez le lecteur en débranchant l'alimentation pendant quelques minutes.

Comment effectuer une sauvegarde avec le HP SureStore DLT 40 Tape Drive ?

Pour effectuer une sauvegarde, utilisez un logiciel de sauvegarde compatible avec votre système d'exploitation. Sélectionnez les fichiers ou les dossiers que vous souhaitez sauvegarder, choisissez le lecteur de bande comme destination et suivez les instructions du logiciel pour commencer la sauvegarde.

Comment nettoyer le HP SureStore DLT 40 Tape Drive ?

Pour nettoyer le HP SureStore DLT 40 Tape Drive, utilisez un nettoyeur de tête de bande spécifique à votre modèle. Insérez le nettoyeur dans le lecteur et suivez les instructions du fabricant pour un nettoyage approprié. Nettoyez régulièrement pour éviter les problèmes de lecture.

Quels types de bandes sont compatibles avec le HP SureStore DLT 40 Tape Drive ?

Le HP SureStore DLT 40 Tape Drive est compatible avec les bandes DLT 40, DLT 20 et DLT 35. Assurez-vous d'utiliser des bandes de qualité pour garantir une performance optimale.

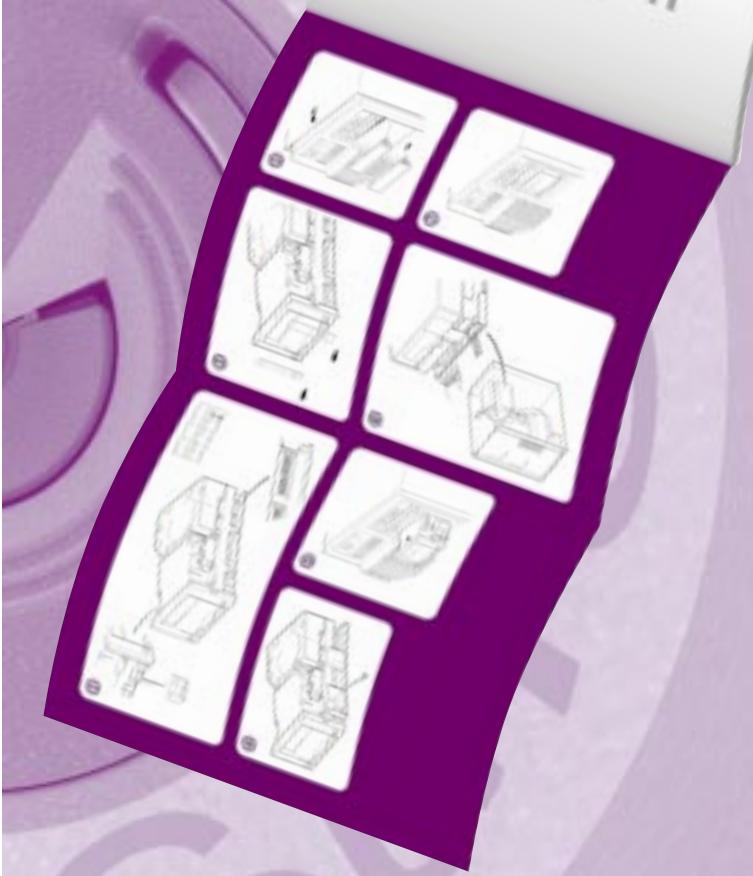

MODE D'EMPLOI SURESTORE DLT 40 TAPE DRIVE HP

Lecteurs internes — Installation

	Reportez-vous :
Avant de commencer : Vérifiez le contenu de la boîte à l'aide de la liste figurant dans ce guide. Vérifiez que le système dispose de la configuration requise.	page 1-2
Etape 1 : vérifiez l'adresse SCSI du lecteur Si nécessaire, changez l'adresse par défaut (5) en plaçant des cavaliers sur le côte du lecteur.	page 1-5
Etape 2 : collez les étiquettes de votre langue, si nécessaire	page 1-8
Etape 3 : préparez la baie de montage Eteignez l'ordinateur et retirez son capot. Retirez les caches des deux baies 5¼ pouces adjacentes libres (conservez les vis).	page 1-8
Etape 4 : fixez les rails ou le tiroir de montage (si nécessaire) Le cas échéant, fixez le matériel de montage (rails ou tiroir) nécessaire sur l'ordinateur. La boîte comporte un tiroir pour les HP NetServer série L et deux rails pour les serveurs Compaq.	page 1-9
Etape 5 : installez le lecteur Placez le lecteur dans la baie sans fixer les vis.	page 1-10
Etape 6 : branchez le cordon d'alimentation et le cable SCSI Branchez un cordon d'alimentation libre sur le bloc d'alimentation de l'ordinateur. Branchez le lecteur sur un connecteur libre de la nappe SCSI.	page 1-11
Etape 7 : fixez le lecteur Fixez le lecteur avec les vis. Replacez le capot de l'ordinateur et branchez les cables.	page 1-13
Systèmes UNIX : consultez le Guide de configuration UNIX HP SureStore DLT Apprenze à configurer le système pour qu'il prenne en charge le lecteur et comment vérifier l'installation.
Après l'installation Allumez le système et vérifiez que le lecteur de bande fonctionne. Insérez le CD-ROM HP SureStore Tape. Il contient des pilotes, des logiciels de sauvégarde, ainsi que divers utilisaires.	page 1-13

Enregistrez-vous auprès de HP

Les informations contenues dans ce document peuvent être modifiées sans préavis.

Ce document contient des informations originales protégées par copyright. Tous droits réservés. Aucune partie de ce document ne peut être photocopiée, reproduite ou traduite dans une autre langue sans l'accord écrit préalable de Hewlett-Packard Limited.

Hewlett-Packard ne sera pas responsable des erreurs qui peuvent être contenues dans ce manuel ni des dommages fortuits ou consécutifs (y compris les manques à gagner) liés à la fourniture, au fonctionnement ou à l'utilisation de ce matériel, qu'ils soient fondés sur la garantie, sur un contrat ou sur toute autre base juridique.

Novembre 1999

Imprimé au Royaume-Uni

Le logo DLTtape est une marque commerciale de Quantum Corporation aux États-Unis et dans d'autres pays.

Windows Microsoft Corporation aux États-Unis.

UNIX de X/Open Company aux États-Unis et dans d'autres pays.

Références du produit

Inscrivez ici les références de votre lecteur de bande pour les retrouver facilement lorsque vous en aurez besoin.

Nom du module :
Numéro de module :
Numéro de série :
Date d'achat/d'installation :
Adresse SCSI :

Table des matières

Lecteurs internes — Présentation de l'installation (couverture intérieure)

Installation du lecteur interne

Avant de commencer

Enregistrement du lecteur de bande 1-4

Étape 1 : vérifiez l'adresse SCSI du lecteur 1-5

Etape 2 : collez les étiquettes dans la langue souhaitée, si nécessaire.

Étape 3 : préparez la baie de montage 1-8

Étape 4 : fixez les rails ou le tiroir (si nécessaire) 1-9

Étape 5 : installez le lecteur 1-10

Étape 6 : fixez le câble d'alimentation et le câble SCSI 1-11

Étape 7 : fixez le lecteur 1-13

Pour terminer l'étape 1-13

Installation du lecteur externe

Avant de commencer,

Étape 1 : vérifiez l'adresse SCSI du lecteur 2-5

Etape 2 : collez les étiquettes dans la langue souhaitée, si nécessaire 2-6

Étape 3 : branchez la terminaison SCSI 2-8

Etape 4 : branchez le câble SCSI 2-9

Étape 5 : branchez le cordon d'alimentation 2-10

Après l'installation : 2-10

Enregistrement du lecteur de bande 2-12

3. Fonctionnement du lecteur

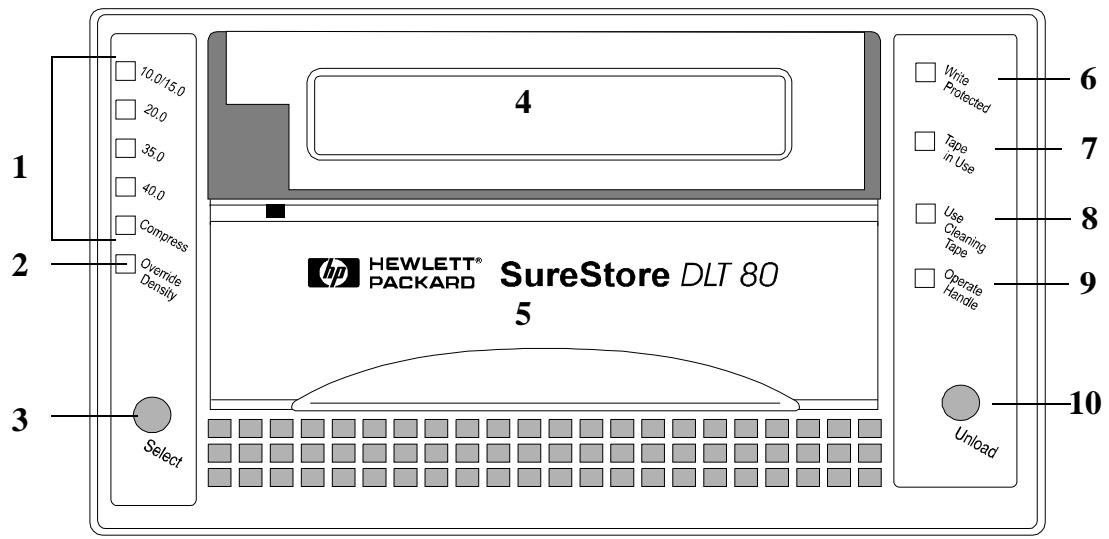

Panneau avant (HP SureStore DLT 80) 3-2

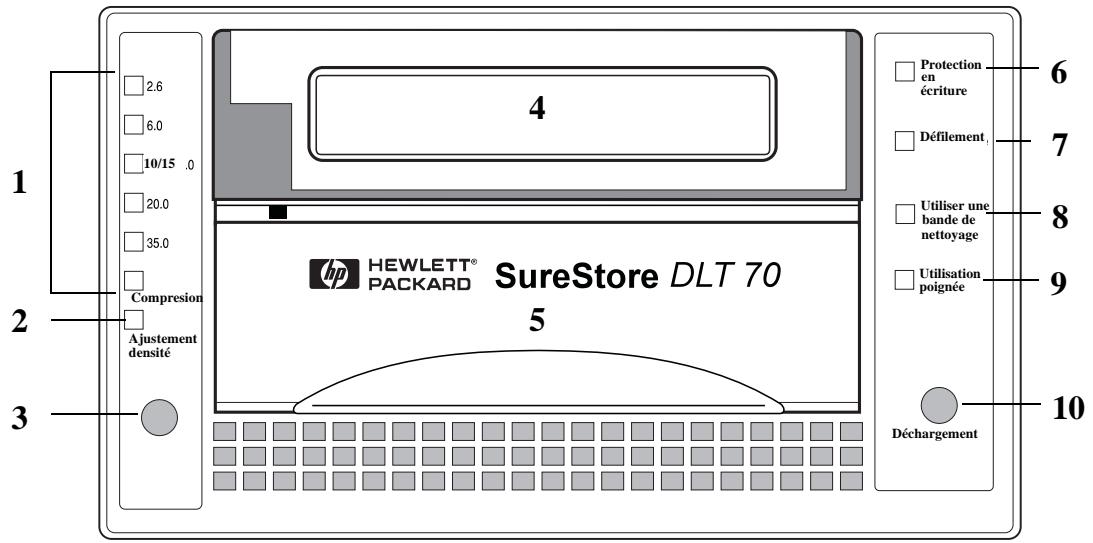

Panneau avant (HP SureStore DLT 70) 3-4

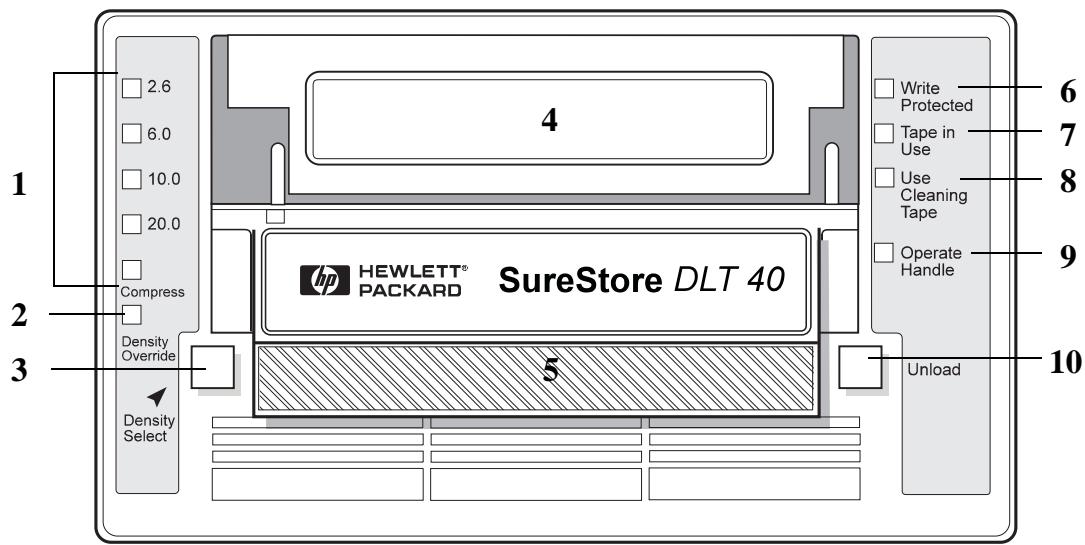

Panneau avant (HP SureStore DLT 40) 3-6

Fonctionnement du lecteur 3-8

Utilisation de la poignée de verrouillage de cartouche 3-9

Auto-test à la mise sous tension 3-12

4. Entretien du lecteur et des cartouches de bande

Nettoyage des têtes de lecture 4-2

Types de cartouches de bande 4-4

Protection d'une cartouche en écriture 4-4

Entretien des cartouches 4-5 Inspection des cartouches avant chargement et après déchargement 4-6 Pour détecter la perte de l'amorce dans un lecteur de bande 4-8 Manipulation des cartouches 4-8 Identification des cartouches 4-8 Conditions de fonctionnement 4-9 Stabilisation de la température et de l'humidité des cartouches 4-9 Stockage des cartouches 4-9 Transport des cartouches 4-10

5 Densités et compression des cartouches

5-2 Modification de la densité et de la compression

6 Dépannage

HP TapeAssure 6-2 Si l'auto-test échoue 6-2 Autres problèmes 6-3

Caractéristiques des produits et références de commande

Caractéristiques des produits A-2 Références de commande A-5

B. Assistance clientèle

Garantie B-2 Garantie limitée pour les États-Unis, le Canada, l'Australie et la Nouvelle-Zélande B-3 Garantie An 2000 Hewlett-Packard B-4 Service et assistance B-5

Index

Présentation de l'installation — lecteurs externes

Installation du lecteur interne

Ce chapitre indique comment installer un lecteur HP SureStore DLT interne.

HP SureStore DLT 40i, HP SureStore DLT 70i, HP SureStore DLT 80i

Remarque : L'installation est résumée sur la deuxième de couverture.

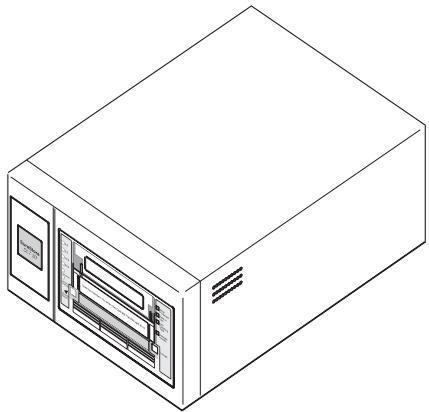

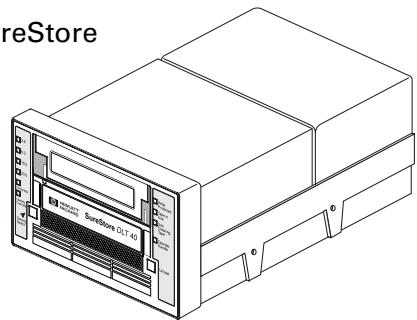

Vérifiez le contenu de la boîte.

Ouvrez la boîte du lecteur et identifiez son contenu :

Lecteur HP SureStore DLT

Cartouche DLTtapeIV™

Cartouche de nettoyage

Guide d'utilisation (merci de jeter les brochures des langues que vous n'utilisez pas dans une poubelle réservée au papier à recycler)

Rails Compaq avec leurs vis

Guide de configuration UNIX

Kit de cavaliers (cinq cavaliers)

CD-ROM HP SureStore Tape contenant :

HP TapeAssure

• Utilitaires TapeAssure

Carte d'enregistrement de la garantie et étiquettes

Étiquettes dans différentes langues pour le panneau avant

HP SureStore DLT 40i Uniquement : Adaptateur SCSI 50-68 broches.

Si certains éléments manquent ou semblent endommagés, contactez le transporteur ou votre distributeur.

Vérifiez la configuration requise

Avant de commencer l'installation, assurez-vous que votre ordinateur dispose des éléments suivants :

• Un adaptateur hôte SCSI installé et configuré correctement (compatible SCSI-2 ou SCSI-3).

Pour optimiser les performances, Hewlett-Packard recommande de placer le lecteur DLT sur un bus SCSI dédié. Si cela implique l'installation d'un nouvel adaptateur hôte, contactez votre distributeur. De nombreux adaptateurs hôtes sont disponibles et votre distributeur vous indiquera ceux qui sont agréés pour l'utilisation avec les lecteurs HP SureStore DLT.

HP SureStore DLT 40i uniquement : une nappe SCSI interne dotée d'un connecteur 50 broches libre.

Si votre ordinateur utilise des connexions SCSI wide, vous aurez besoin d'un câble ou d'un adaptateur qui permet de connecter un périphérique SCSI narrow (50 broches) à un bus SCSI wide (68 broches).

HP SureStore DLT 70i et 80i uniquement : une nappe SCSI interne avec un connecteur 68 broches est disponible. Un HBA wide est nécessaire pour que le système fonctionne selon les spécifications, ou, dans le cas d'un HP SureStore DLT 80i, un HBA LVD (Low Voltage Differential). Deux logements 5,25 pouces demi-hauteur adjacents sont nécessaires pour accueillir le lecteur.

Notez que la profondeur du lecteur — 228,3 mm hors face avant — est supérieure à celle de la plupart des périphériques 5,25 pouces.

Assurez-vous que les logements acceptent cette profondeur.

Matériel de montage

Pour installer le lecteur, vous devrez peut-être le fixer à des rails ou à un tiroir :

• Un tiroir destiné aux HP NetServer série L est fourni avec le lecteur.
• Une paire de rails pour serveurs Compaq est fournie avec le lecteur.
• Pour les autres ordinateurs, vous disposez sans doute déjà des rails ou tiroirs nécessaires. Les numéros de référence des rails Dell sont indiqués en annexe A.

Remarque

Certains constructeurs d'ordinateurs utilisent des rails non standard et ne les fournissent pas avec l'ordinateur. Le cas échéant, vous devrez commander de nouveaux rails auprès de votre constructeur pour pouvoir installer le lecteur de bande.

Si vous ne connaissez pas le type de rails à utiliser, consultez la documentation de votre ordinateur. Gardez cette documentation à portée de main pour vous y reporter au cours de l'installation.

Enregistrement du lecteur de bande

Vous devez vous enregistrer auprès de HP pour bénéficier de la garantie de trois ans. Les deuxième et troisième années de garantie vous sont accordées uniquement si vous vous enregistrez dans les 30 jours.

Vous pouvez choisir l'enregistrement électronique par Internet ou utiliser fournie avec le lecteur.

Vérifiez que vous avez bien fourni tous les renseignements nécessaires : certaines rubriques de la carte d'enregistrement et du formulaire électronique doivent impérativement être remplies, d'autres sont facultatives. Mais plus vous remplissez de rubriques, et HP pourrait répondre à vos besoins. Si vous le souhaitez, vous pouvez décider de ne pas recevoir d'autres informations de HP.

Si vous avez accès à Internet, enregistrez-vous par courrier électronique comme indiqué ci-dessous.

1. Sélectionnez la rubrique "Enregistrement de garantie" dans le HP SureStore Tape CD-ROM. 2. Sélectionnez le lien "Enregistrez-vous sur le Web". Vous accédez ainsi au site Web HP d'inscription à la garantie. 3. Remplissez le formulaire d'inscription. Les questions facultatives sont marquées d'un "*" et leur texte est en rouge. 4. Cliquez sur le bouton Envoyer pour envoyer directement votre formulaire d'enregistrement à HP.

Si vous n'avez pas accès à Internet :

1. Remplissez la carte d'enregistrement de la garantie fournie avec le lecteur. Les rubriques à remplir obligatoirement sont en noir et en caractères gras. 2. Envoyez à HP par courrier ou par télécopie le formulaire dûment rempli.

Remarque

Pour des performances optimales, Hewlett-Packard recommande de placer le lecteur DLT sur un bus SCSI dédié. Cette disposition est illustrée à la figure 1.8.

Le lecteur HP SureStore DLT est livré avec une adresse SCSI par défaut (5), mais vous pouvez lui attribuer une adresse quelconque inutilisée, à l'exception de 7, réservée au contrôleur SCSI. Vous pouvez utiliser 0 à condition que le lecteur se trouve sur un autre bus SCSI que le disque d'amorçage (disposition recommandée). Les adresses disponibles sont :

HP SureStore DLT 40i : 1 à 6. HP SureStore DLT 70i et 80i : 1 à 6 et 8 à 15.

Vérifiez les adresses SCSI des périphériques existants.

ur un système UNIX, consultez le document Guide de configuration UNIX afin de savoir comment déterminer hériques existants.

ous Microsoft Windows ou sous NetWare, installez et exécutez HP TapeAssure depuis le CD-ROM HP SureStore Tape pour vérifier la configuration SCSI de votre ordinateur. Il existe des versions de HP TapeAssure pour Windows NT, Windows 95/98 et NetWare.

Choisissez l'option "HP TapeAssure" dans la page d'accueil de l'Assistant d'installation sur le CD-ROM. Une fois HP TapeAssure installé, exécutez-le à partir de Programmes dans le menu Démarrer de Windows.

Remarque

Sous Windows 95/98 ou Windows NT, vous pouvez installer TapeAssure directement sur le système auquel le lecteur de bande est connecté. Sous NetWare, vous devrez installer HP TapeAssure sur le serveur depuis une station de travail cliente sous Windows 95/98, puis l'exécuter depuis la console serveur sous NetWare.

HP TapeAssure vérifie la présence d'un contrôleur SCSI et de son pilote. Il identifie également les adresses SCSI des périphériques SCSI existants. Consultez la configuration actuelle et déterminez si vous devez modifier l'adresse SCSI par défaut (5). Quittez HP TapeAssure une fois que vous avez obtenu les informations relatives à la configuration SCSI.

Remarque

Si le programme ne fonctionne pas correctement ou se bloque en cours de traitement, cela peut provenir d'un problème de compatibilité de la carte SCSI. La version actuelle de HP TapeAssure peut ne pas prendre en charge les cartes Adaptec 1510 (chipset 6350) et les cartes Symbios.

Si vous avez besoin d'une autre adresse SCSI, définissez-la au moyen des cavaliers placés sur les broches sur le côté du lecteur comme indiqué à la figure 1.1.

Il ne doit y avoir aucun cavalier sur le bloc lorsque vous recevez le lecteur, ce qui correspond à une adresse SCSI par défaut de 5.

Figure 1.1 : Réglages de l'adresse SCSI sur un lecteur interne

Le bloc de cavaliers comprend cinq paires de broches utilisées comme indiqué à la figure 1.2.

Figure 1.2 : Bloc de cavaliers correspondant à l'adresse SCSI.

Ces broches sont utilisées pour définir l'adresse SCSI comme illustré à la figure 1.3.

Figure 1.3 : Réglages des cavaliers

Pour sélectionner une autre adresse, consultez la figure 1.3 :

1. Placez un cavalier sur les broches les plus à gauche (adresse distante présente) afin d'indiquer à l'hôte de lire l'adresse à partir des broches. 2. Définissez l'adresse sélectionnée sur les broches comme illustré à la figure 1.3.

Que vous changiez ou non l'adresse SCSI du lecteur, notez son réglage sur la première page de ce guide pour vous y référer par la suite.

Attention

N'utilisez pas l'adresse 7, réservée au contrôleur SCSI. Si le lecteur se trouve sur le même bus SCSI que les disques durs de l'ordinateur (ce qui est déconseillé), n'utilisez pas l'adresse 0, normalement réservée au disque d'amorçage.

Alimentation de la terminaison

Les terminaisons de bus SCSI doivent être alimentées par au moins un des périphériques du bus. Par défaut, les lecteurs HP SureStore DLT sont configurés pour fournir cette alimentation. Vous n'avez pas à changer ce réglage.

Si vous devez impérativement arrêter d'alimenter les terminaisons, retirez le cavalier placé sur le bloc le plus à droite, situé de l'autre côté du lecteur face au bloc de cavaliers définissant l'adresse SCSI, comme illustré à la figure 1.4.

Figure 1.4 : Emplacement du bloc d'alimentation des terminaisons

Étape 2 : collez les étiquettes dans la langue souhaitée, si nécessaire

Une série d'étiquettes en plusieurs langues, destinées au panneau avant du lecteur, est fournie avec celui-ci. Sélectionnez celles correspondant à votre langue, détachez-les de leur support papier et collez-les sur le lecteur, par-dessus les étiquettes en anglais qui s'y trouvent déjà.

Étape 3 : préparez la baie de montage

Suivez les étapes ci-après pour installer le lecteur de bande dans votre ordinateur.

Attention

Pour éviter d'endommager l'ordinateur, assurez-vous qu'il est hors tension avant d'installer le lecteur.

L'électricité statique peut endommager les composants électroniques. Pour éliminer l'électricité statique, touchez une partie métallique de l'ordinateur (par exemple, le panneau arrière) avant de sortir le lecteur de son emballage.

a Vous aurez peut-être besoin d'un tournevis cruciforme ou à panne plate, selon votre ordinateur.

Arrêtez normalement votre système et éteignez l'ordinateur ainsi que tous les périphériques connectés. Débranchez les câbles d'alimentation de leur prise. Retirez le capot de l'ordinateur.

Lorsque vous travaillerez à l'intérieur de l'ordinateur, vous aurez peut-être besoin de débrancher le câble SCSI ou le câble d'alimentation des autres périphériques afin d'installer le nouveau lecteur. Si c'est le cas, notez leur emplacement afin de pouvoir les réinstaller correctement par la suite.

Retirez les caches de deux logements 5,25 pouces demi-hauteur adjacents dans l'ordinateur. Conservez les vis pour les réutiliser à l'étape 7.

Étape 4 : Fixez les rails ou le tiroir (si nécessaire)

Si votre ordinateur requiert des rails ou tout autre matériel pour l'installation du lecteur de bande, fixez-les sur le lecteur maintenant.

La figure 1.5 indique comment utiliser le tiroir fourni avec les lecteurs internes.

Les lecteurs sont plus longs que la plupart des périphériques 5 1/2 pouces et les logements peuvent ne pas être assez profonds pour que le lecteur s'insère complètement. Dans ce cas, le tiroir permet de fixer le lecteur de manière à ce que ce dernier dépasse légèrement à l'avant (position 1). Si les logements sont suffisamment profonds, utilisez la position 2 de manière à ce que le lecteur soit complètement inséré.

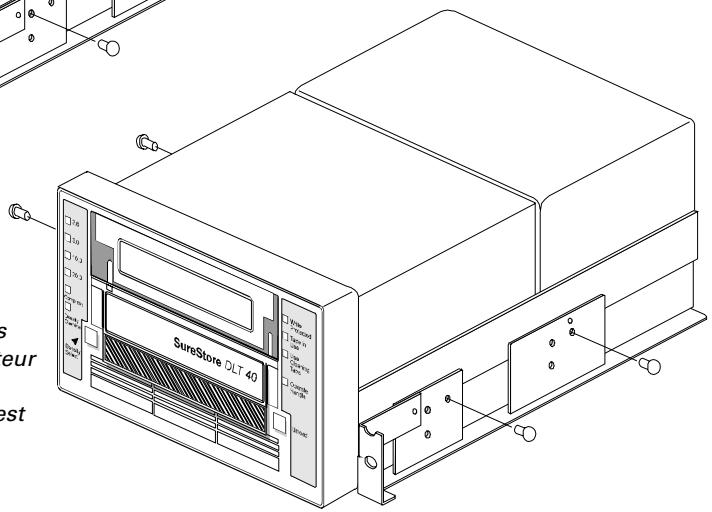

Figure 1.5 : Fixation du tiroir au lecteur

Lorsque les vis sont placées dans les premiers trous, l'avant du lecteur dépasse du logement.

Utilisez la position 1 si la profondeur des logements ne permet pas la position 2.

Position 2

Lorsque les vis sont dans les trous les plus à l'arrière, la façade avant du lecteur affleure celle du logement.

Utilisez cette position si le logement est suffisamment profond.

Étape 5 : installez le lecteur

Faites glisser le lecteur dans la baie ouverte. Si le lecteur se monte directement sur l'ordinateur, vérifiez que les trous du châssis sont alignés avec ceux du lecteur.

Ne fixez pas encore le lecteur à l'aide des vis, car vous devrez peut-être le déplacer légèrement pour positionner les câbles correctement.

Étape 6 : Fixez le cordon d'alimentation et le câble SCSI

Branchez un cordon d'alimentation entre l'alimentation interne de l'ordinateur et l'arrière du lecteur de bande, comme illustré figure 1.6.

HP SureStore DLT 40i

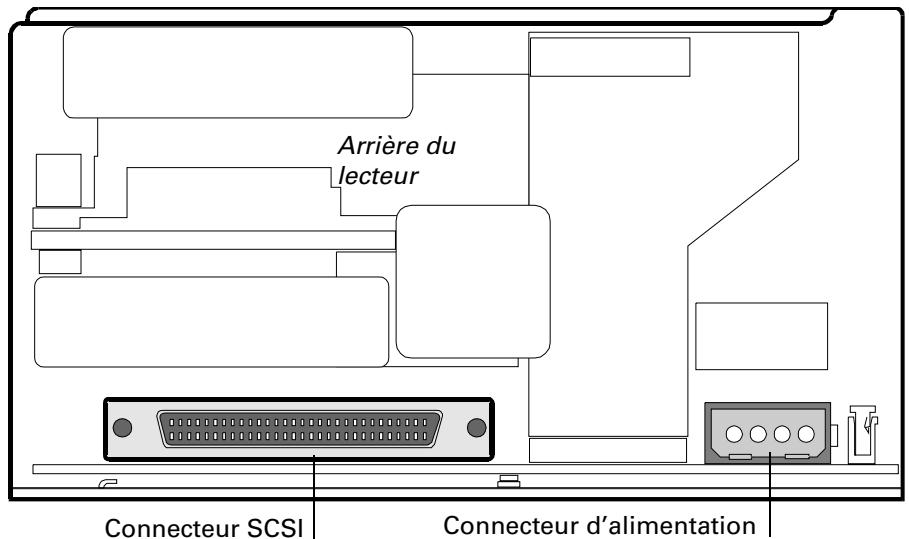

Figure 1.6 Connexion du cordon d'alimentation et du câble SCSI

HP SureStore DLT 70i et 80i

Branchez le câble SCSI.

Branchement de l'adaptateur 50/68 broches (lecteurs DLT 40i uniquement)

Le lecteur DLT 40i est équipé d'un connecteur SCSI narrow 50 broches. Si votre ordinateur utilise une interface SCSI wide, vous devez employer un câble ou un adaptateur permettant de connecter un périphérique SCSI narrow (50 broches) sur le bus SCSI wide (68 broches).

HP fournit un adaptateur SCSI wide/narrow avec tous les lecteurs de bande internes. Branchez l'adaptateur dans le connecteur SCSI 68 broches de l'ordinateur et branchez un câble SCSI de l'adaptateur au lecteur.

Figure 1.7 : Branchement de l'adaptateur SCSI pour le HP SureStore DLT 40i uniquement.

• Si vous utilisez un nouveau câble, branchez l'extrémité la plus éloignée de la terminaison à l'adaptateur hôte et un des connecteurs au lecteur de bande, comme illustré à la figure 1.6.
• Si vous utilisez un câble interne existant, branchez simplement le lecteur à un connecteur disponible sur la nappe SCSI de l'ordinateur. (Il y a peut-être d'autres périphériques SCSI connectés au câble, bien que cela soit déconseillé).

Figure 1.8 : Connexion d'un lecteur interne

Étape 7 : fixez le lecteur

a) Fixez le lecteur à l'ordinateur à l'aide des vis que vous avez retirées à l'étape 3d. b) Replacez le capot de l'ordinateur et rebranchez les cordons d'alimentation.

Remarque

Si vous installez votre lecteur sur un système UNIX, reportez-vous au Guide de configuration UNIX pour configurer votre système de façon à ce qu'il reconnaisse le lecteur et pour vérifier son installation.

Après avoir installé les éléments matériels du lecteur, vous devez vérifier qu'il fonctionne correctement avant de lui faire enregistrer des données importantes. Si votre système fonctionne sous Windows 95/98, Windows NT ou NetWare, le programme HP TapeAssure fourni sur le CD-ROM HP SureStore Tape effectuera une série de tests pour vérifier que le lecteur a été correctement installé et donnera des indications sur ce qu'il convient de faire en cas de problème.

1. Allumez l'ordinateur. Si aucune cartouche n'est chargée, le lecteur effectue un auto-test qui prend environ 13 secondes. À la fin de l'auto-test, seul le voyant vert "Utilisation poignée" doit être allumé (en supposant qu'il n'y ait pas de cartouche dans le lecteur). Vous trouverez des informations supplémentaires sur les voyants du panneau avant au chapitre 3. 2. Vérifiez que l'installation du lecteur de bande a réussi.

Si vous effectuez l'installation sous Windows 95/98, Windows NT ou NetWare, utilisez HP TapeAssure pour vérifier que le lecteur de bande fonctionne.

• étape 1, faites-le maintenant depuis la page d'accueil du CD-ROM HP SureStore Tape. Aucun autre logiciel de sauvegarde ne doit fonctionner au même moment.
• Préparez une cartouche vierge pour le test de sauvegarde et de restauration, que vous avez tout intérê à la page 3-10).

Remarque

Si vous installez votre lecteur sur un système UNIX, reportez-vous au Guide de configuration UNIX pour configurer votre système de façon à ce qu'il reconnaisse le lecteur et pour vérifier son installation.

Avant d'utiliser le lecteur de bande, vous aurez besoin d'une application de sauvegarde et d'un pilote capable de gérer votre modèle de lecteur.

Selon le logiciel de sauvegarde utilisé, le pilote peut être fourni sur le CD-ROM HP SureStore Tape, sur les disquettes de votr ou sur celles de votre système d'exploitation. Consultez le fichier Lisez-moi approprié situé dans le répertoire Pilotes sur le CD-ROM HP SureStore Tape pour connaître les pilotes disponibles pour votre lecteur.

Et ensuite ?

Si le lecteur de bande a passé avec succès les tests de HP TapeAssure, vous savez qu'il est correctement installé. Vous pouvez maintenant l'utiliser normalement pour effectuer des sauvegardes de votre système. Consultez la documentation de toute application de sauvegarde pour des instructions concernant la sauvegarde et la restauration des données.

Le chapitre 3 donne des explications sur le fonctionnement du lecteur. Lisez également le chapitre 4 sur l'entretien du lecteur et des cartouches.

Installation du lecteur externe

Ce chapitre indique comment installer un lecteur HP SureStore DLT externe.

HP SureStore DLT 40e, HP SureStore DLT 70e, HP SureStore DLT 80e

Remarque : L'installation est résumée sur la troisième de couverture.

Vérifiez le contenu de la boîte.

Ouvrez la boîte du lecteur et identifiez son contenu :

Lecteur HP SureStore DLT. Remarque : le lecteur DLT 80e est plus étroit que celui représenté ici.

Cartouche DLTtapeIV™

Cartouche de nettoyage

Terminaison SCSI

Guide d'utilisation (merci de jeter les brochures des langues non utilisées dans une poubelle réservée au papier à recycler)

Cable SCSI

Guide de configuration UNIX

Cordon d'alimentation

CD-ROM HP SureStore Tape contenant :

HP TapeAssure - Utilitaires TapeAlert

Carte d'enregistrement de la garantie et étiquettes

Étiquettes pour panneau avant dans différentes langues

Si un élément manque ou semble endommagé, contactez le transporteur ou votre distributeur.

• Hewlett-Packard fournit le cordon d'alimentation adapté à chaque pays. Notre cordon d'alimentation peut être différent de celui représenté ici.

Vérifiez la configuration requise

Pour installer et utiliser votre nouveau lecteur de bande, vous aurez besoin des éléments suivants :

• Un adaptateur hôte SCSI installé et configuré correctement (compatible SCSI-2 ou SCSI-3).

Pour optimiser les performances, Hewlett-Packard recommande de placer le lecteur DLT sur un bus SCSI dédié. Si cela implique l'installation d'un nouvel adaptateur hôte, contactez votre distributeur. De nombreux adaptateurs hôtes sont disponibles et votre distributeur vous indiquera ceux qui sont agréés pour l'utilisation avec l .

• Le HP SureStore DLT 40e est un périphérique narrow SCSI 8 bits asymétrique pouvant être connecté à un bus narrow ou wide SCSI.
• Le HP SureStore DLT 70e est un périphérique fast-wide SCSI 16 bits asymétrique devant être connecté à un adaptateur hôte wide SCSI.
• Le HP SureStore DLT 80e est un périphérique ultra-wide SCSI-2 pouvant être utilisé avec des adaptateurs LVD (différentiel basse tension) ou des HBA asymétriques (SE). Il n'est pas compatible avec les HBA SCSI-2 à différentiel haute tension.

Si vous voulez bénéficier de tous les avantages d'une longueur de câble supérieure et d'une compatibilité à pleine vitesse avec les autres périphériques LVD sur le même bus, CHOISISSEZ un HBA compatible LVD.

• Un cable SCSI approprié, si celui fourni avec le lecteur de bande n'est pas adapté à votre ordinateur.
• Le HP SureStore DLT 40e est fourni avec un câble 68/50 broches avec une terminaison active high-byte. Utilisez-le si votre âble soient correctement terminées.

Si vous avez besoin d'un câble différent, par exemple si vous installez le lecteur sur un bus narrow SCSI, reportez-vous à la page A-5 pour obtenir les références de commande.

Les HP SureStore DLT 40e requièrent un câble SCSI doté à l'une de ses extrémités d'un connecteur 50 broches faible densité à clips simples.

• Le HP SureStore DLT 70e est fourni avec un câ SCSI wide.
• Le HP SureStore DLT 80e est fourni avec un câ LVD ou SCSI wide.

Si vous installez le lecteur de bande sur un système UNIX, reportez-vous au document UNIX Installation Guide pour plus d'informations sur les systèmes pris en charge et la configuration logicielle. Logiciel de sauvegarde gérant le lecteur de bande.

Replica Backup for Single Server est fourni avec le lecteur.

Consultez votre distributeur pour connaître les applications de sauvegarde compatibles avec votre lecteur de bande et votre système d'exploitation.

Choisissez un emplacement pour le lecteur

Vous devez trouver une surface plate et stable pour poser le lecteur.

L'emplacement doit remplir les conditions suivantes :

• Il doit être éloigné des portes et fenêtres donnant sur l'extérieur pour éviter les changements brusques de température.
• Il doit être raisonnablement exempt de poussière et d'humidité excessives. Ne placez pas le lecteur sur le sol, près d'une porte, près d'un passage très fréquenté ni d'une machine à café.
• Maintenez le lecteur éloigné des imprimantes laser et des photocopieurs, pour éviter tout risque de pénétration de toner.
• Évitez de placer le lecteur sur un meuble soumis à des chocs.

Pour plus de détails sur les conditions de fonctionnement du lecteur, reportez-vous aux "Caractéristiques d'environnement" page A-3.

Éteignez l'ordinateur

Fermez le système d'exploitation et mettez hors tension l'ordinateur sur lequel vous voulez installer le lecteur.

Remarque

Pour optimiser les performances, Hewlett-Packard recommande de placer le lecteur DLT sur un bus SCSI dédié. Cette disposition est illustrée figure 2.1.

Le lecteur HP SureStore DLT est livré avec une adresse SCSI par défaut (5), mais vous pouvez lui attribuer une adresse quelconque inutilisée dans les limites suivantes :

HP SureStore DLT 40e

de 1 à 6

de 1 à 6 et de 8 à 15

N'utilisez pas l'adresse 7, réservée au contrôleur SCSI. Vous pouvez utiliser l'adresse 0 à condition que le lecteur se trouve sur un autre bus SCSI que le disque d'amorçage (disposition conseillée).

Que vous ayez ou non l'intention de modifier l'adresse SCSI, vérifiez toujours cette adresse lors de l'installation du lecteur pour vous assurer qu'elle n'a pas été modifiée par mégarde.

Figure 2.1 – Configuration SCSI conseillée pour un lecteur externe

Si vous suivez cette configuration, les dispositions qui suivent s'appliquent :

• Vous pouvez laisser l'adresse SCSI sur 5 (valeur par défaut).
• Vous devez fixer la terminaison SCSI à l'un des connecteurs SCSI situés à l'arrière du lecteur.

Si vous devez installer d'autres périphériques sur le bus SCSI (déconseillé avec un lecteur DLT), procédez comme suit :

1. Déterminez si vous devez modifier l'adresse SCSI par défaut (5) du lecteur de bande.

• ur un système UNIX, consultez le document Guide de configuration UNIX pour savoir comment déterminer les adresses SCSI des périphériques existants.
• Si vous effectuez l'installation sous Microsoft Windows ou sous NetWare, installez et exécutez HP TapeAssure depuis le CD-ROM HP SureStore Tape afin de vérifier la configuration SCSI actuelle de votre ordinateur. Il existe des versions de HP TapeAssure pour Windows NT, Windows 95/98 et NetWare.

Sélectionnez l'option "HP TapeAssure" dans la page d'accueil du CD-ROM. Une fois HP TapeAssure installé, exécutez-le à partir de Programmes dans le menu Démarrer de Windows.

Remarque

Sous Windows 95/98 ou Windows NT, vous pouvez installer TapeAssure directement sur le système auquel le lecteur de bande est connecté. Sous NetWare, vous devrez installer HP TapeAssure sur le serveur depuis une station de travail cliente sous Windows 95/98, puis l'exécuter depuis la console serveur sous NetWare.

HP TapeAssure vérifie la présence d'un contrôleur SCSI et de son pilote. Il identifie également les adresses SCSI des périphériques SCSI existants. Consultez la configuration actuelle et déterminez si vous devez modifier l'adresse SCSI par défaut (5). Quittez HP TapeAssure une fois que vous avez obtenu les informations relatives à la configuration SCSI.

Remarque

Si le programme ne fonctionne pas correctement ou se bloque en cours de traitement, cela peut provenir d'un problème de compatibilité de la carte SCSI. La version actuelle de HP TapeAssure peut ne pas prendre en charge les cartes Adaptec 1510 (chipset 6350) et Symbios.

Figure 2.2 Panneau arrière des lecteurs HP SureStore DLT 40e et 70e. Remarque : les lecteurs HP SureStore DLT 70e sont dotés de connecteurs SCSI 68 broches à vis et non des connecteurs 50 broches représentés ici. Connecteur d'alimentation.

Figure 2.3 Panneau arrière d'un lecteur HP SureStore DLT 80e

2. Changez l'adresse SCSI. Utilisez un stylo ou tout autre objet pointu pour appuyer sur les boutons + et - situés au-dessus et en dessous de l'adresse SCSI à l'arrière du lecteur pour fixer le chiffre. N'utilisez pas un crayon, car des particules de graphite risqueraient de pénétrer dans le lecteur.

ATTENTION : L'ordinateur et le lecteur de bande ne vérifient l'adresse SCSI qu'au démarrage. Éteignez toujours le lecteur et réamorcez l'ordinateur une fois l'adresse SCSI modifiée.

Étape 2 : collez les étiquettes dans la langue souhaitée, si nécessaire

Une série d'étiquettes en plusieurs langues, destinées au panneau avant du lecteur, est fournie avec celui-ci. Sélectionnez celles correspondant à votre langue, détachez-les de leur support papier et collez-les sur le lecteur, par-dessus les étiquettes en anglais qui s'y trouvent déjà.

Étape 3 : branchez la terminaison SCSI

Vous devez fixer la terminaison SCSI fournie avec le lecteur. Dans l'emballage de livraison, la terminaison et le lecteur sont séparés pour éviter tout dommage.

1. Connectez la terminaison SCSI à n'importe quel connecteur SCSI à l'arrière du lecteur. 2. Fixez bien le connecteur.

Le seul cas où vous n'avez pas besoin de poser la terminaison est celui où le lecteur se trouve au milieu du bus SCSI, avec un autre périphérique à l'extrémité. Cela ne doit pas être le cas si vous avez suivi la recommandation de HP et placé le lecteur DLT seul sur un bus SCSI dédié pour optimiser les performances. Si vous décidez d'ignorer cette recommandation, branchez le câble SCSI du périphérique suivant dans le second connecteur SCSI.

Remarque

HP SureStore DLT 80e uniquement : la terminaison fournie avec le lecteur est multimode et détecte automatiquement si le bus est LVD (différentiel à basse tension) ou asymétrique et s'adapte en conséquence.

Attention

Pour éviter d'endommager l'ordinateur ou le lecteur, assurez-vous que ceux-ci, ainsi que tous les autres périphériques connectés au bus SCSI, sont hors tension pendant que vous branchez le câble SCSI.

Remarque

HP SureStore DLT 40e uniquement : si vous installez votre lecteur sur un ordinateur équipé d'un connecteur wide SCSI 68 broches, utilisez le câble 68 broches à 50 broches fourni avec le lecteur. Ceci permet d'incorporer la terminaison active afin que les lignes inutilisées soient correctement terminées. L'utilisation d'un autre câble pourrait causer des problèmes.

HP SureStore DLT 80e uniquement : le lecteur est compatible SCSI Ultra-Wide. Il peut être utilisé avec des HBA LVD et asymétriques. Il ne peut pas être utilisé avec des HBA HVD.

Notez que si vous combinez des périphériques asymétriques et LVD sur le même bus, le HBA passera automatiquement en mode asymétrique et les performances optimales de tous les périphériques sur ce bus correspondront aux vitesses et longueurs de câble SCSI Ultra. Autrement dit, les performances des périphériques Ultra2 ne dépasseront pas celles des périphériques Ultra et tous les autres périphériques fonctionneront à leur vitesse optimale.

Si vous ne connectez que des périphériques LVD, le bus fonctionnera en mode différentiel basse tension et les vitesses Ultra2 seront activées. Vous pouvez utiliser une combinaison de périphériques Ultra et Ultra2. Chacun fonctionnera à sa vitesse optimale.

1. Arrêtez normalement votre système et éteignez l'ordinateur ainsi que tous les périphériques connectés. Débranchez les câbles d'alimentation de leur prise. 2. Raccordez une extrémité du câble SCSI au connecteur SCSI libre situé à l'arrière du lecteur et fixez solidement le connecteur. 3. Raccordez l'autre extrémité du câble au connecteur SCSI externe de l'ordinateur.

Étape 5 : branchez le cordon d'alimentation

Le lecteur HP SureStore DLT fonctionne avec une tension électrique comprise entre 100 et 240 volts. Aucun réglage n'est nécessaire. Pour raccorder votre lecteur au secteur, procédez comme suit :

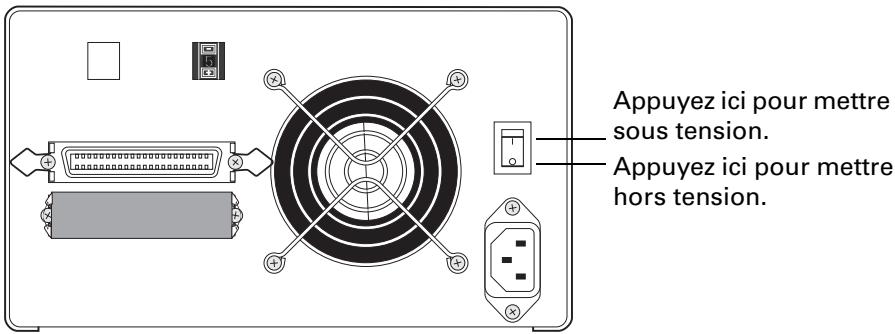

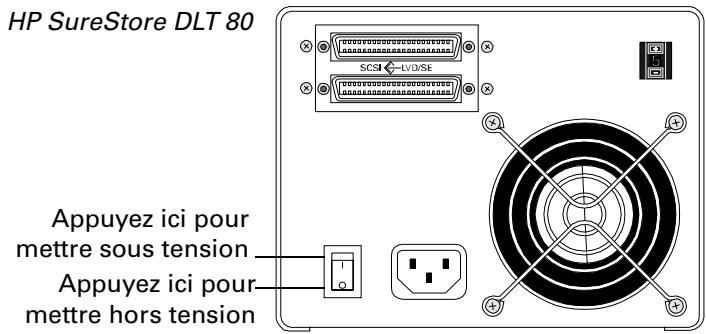

1. Vérifiez que l'interrupteur du lecteur est en position 0 (arrêt). Voir figure 2.3. 2. Branchez le cordon d'alimentation au connecteur situé à l'arrière du lecteur. 3. Branchez l'autre extrémité du cordon d'alimentation dans la prise secteur. 4. Rebranchez l'ordinateur et les autres périphériques sur le secteur.

Remarque

Avant de remettre le système sous tension, allumez d'abord le lecteur DLT, sinon l'ordinateur ne le détectera pas.

Remarque

Si vous installez votre lecteur sur un système UNIX, reportez-vous au Guide de configuration UNIX pour configurer votre système de façon à ce qu'il reconnaisse le lecteur et pour vérifier son installation.

Une fois que vous avez installé les éléments matériels du lecteur, vous devez vérifier qu'il fonctionne correctement avant de lui faire enregistrer des données importantes. Si votre système fonctionne sous Windows 95/98, Windows NT ou NetWare, le programme HP TapeAssure fourni sur le CD-ROM HP SureStore Tape effectuera une série de tests pour vérifier que le lecteur a été correctement installé et donnera des indications sur ce qu'il convient de faire en cas de problème.

1. Allumez le lecteur de bande.

Si aucune cartouche n'est chargée, le lecteur effectue un auto-test qui prend environ 13 secondes. À la fin de l'auto-test, seul le voyant vert "Utilisation poignée" doit être allumé (en supposant qu'il n'y ait pas de cartouche dans le lecteur). Vous trouverez des informations supplémentaires sur les voyants du panneau avant dans le chapitre 3.

2. Allumez l'ordinateur. 3. Vérifiez que l'installation du lecteur de bande a réussi.

Si vous effectuez l'installation sous Windows 95/98, Windows NT ou NetWare, utilisez HP TapeAssure pour vérifier que le lecteur de bande fonctionne.

• Exécutez HP TapeAssure à partir du menu Démarrer de Windows. Si vous n'avez pas installé TapeAssure à l'étape 1, faites-le maintenant à partir de la page d'accueil de l'Assistant d'installation du CD-ROM.
• Préparez une cartouche vierge pour le test de sauvegarde et de restauration, que vous avez tout intérêt à effectuer pour vérifier que le lecteur écrit des données sur la bande. Pour les instructions de chargement de la bande, reportez-vous à la page 3-10.

Remarque

Si vous installez votre lecteur sur un système UNIX, reportez-vous au Guide de configuration UNIX pour configurer votre système de façon à ce qu'il reconnaisse le lecteur et pour vérifier son installation.

Avant d'utiliser le lecteur de bande, vous aurez besoin d'un et d'un pilote capables de gérer votre modèle de lecteur.

Selon le logiciel de sauvegarde utilisé, le pilote peut être fourni sur le CD-ROM HP SureStore Tape, sur les disquettes de votr ou sur celles de votre système d'exploitation. Consultez le fichier Lisez-moi approprié situé dans le répertoire DRIVERS sur le CD-ROM HP SureStore Tape pour connaître les pilotes disponibles pour votre lecteur.

Enregistrement du lecteur de bande

Vous devez vous enregistrer auprès de HP pour bénéficier de la garantie de trois ans. Les deuxième et troisième années de garantie ne vous sont accordées que si vous vous enregistrez dans les 30 jours.

Vous pouvez choisir l'enregistrement électronique par Internet ou utiliser fournie avec le lecteur.

Vérifiez que vous avez bien fourni tous les renseignements nécessaires : certaines rubriques de et du formulaire électronique doivent impérativement être remplies, d'autres sont facultatives. Mais plus vous remplissez de rubriques, mieux HP pourrait répondre à vos besoins. Si vous le désirez, vous pouvez choisir de ne pas recevoir d'autres informations de HP.

Si vous avez accès à Internet, enregistrez-vous par voie électronique comme indiqué ci-dessous.

1. Sélectionnez la rubrique "Enregistrement de garantie" dans le CD-ROM HP SureStore Tape. 2. Sélectionnez le lien "Enregistrez-vous sur le Web". Vous accédez ainsi au site Web HP d'inscription à la garantie. 3. Remplissez le formulaire d'inscription. Les questions facultatives sont marquées d'un "*" et leur texte est en rouge. 4. Cliquez sur le bouton Envoyer pour envoyer directement votre formulaire d'enregistrement à HP.

Si vous n'avez pas accès à Internet :

1. Remplissez la carte d'enregistrement de la garantie fournie avec le lecteur. Les rubriques à remplir obligatoirement sont en noir et en caractères gras. 2. Envoyez à HP par courrier ou par télécopie le formulaire dûment rempli.

Et ensuite ?

Lorsque le lecteur de bande a passé avec succès les tests de HP TapeAssure (pour les systèmes Windows), vous savez qu'il est correctement installé. Vous pouvez maintenant l'utiliser normalement pour effectuer des

sauvegardes de votre système. Consultez la documentation de votre application de sauvegarde pour des instructions concernant la sauvegarde et la restauration des données.

Le chapitre 3 comporte des explications sur le fonctionnement du lecteur. Lisez également le chapitre 4 sur l'entretien du lecteur et des cartouches.

Installation du lecteur externe. Et ensuite ?

Voyants de densité et de compression (jaune)

• Lorsqu'une bande est chargée, ces voyants indiquent la densité à laquelle l'écriture se fait sur la bande et indiquent si la compression est utilisée. Ils indiquent des capacités natives (non compressées) de 10,0 / 15,0, 20,0, 35,0 et 40,0 Go.
• Ils sont également utilisés si vous écrivez sur une bande avec une densité inférieure à sa densité par défaut. Voir chapitre 5.

Voyant "Ajustement densité" (jaune)

• Clignotant : le voyant de densité qui clignote indique la nouvelle densité sélectionnée à l'aide du bouton Sélection densité. La nouvelle densité ne prendra effet que lorsque le serveur indiquera au lecteur de commencer l'écriture en début de bande (BOT, Beginning of Tape). Voir chapitre 5. Fixe : la bande est en cours d'écriture à une densité autre que sa densité par défaut.

3. Bouton Sélection

Appuyez plusieurs fois sur ce bouton pour sélectionner une nouvelle densité d'écriture sur la bande.

5. Poignée de verrouillage de cartouche

Maintient la cartouche de bande dans le lecteur. Ne manipulez cette poignée que lorsque le voyant vert "Utilisation poignée" est allumé.

Voyant "Protection en écriture" (orange)

Fixe : la cartouche de bande actuellement chargée dans le lecteur est protégée en écriture.

Voyant "Défilament" (jaune)

Fixe : la bande est chargée et est prête à être utilisée. - Clignotement régulier : la cartouche est en cours de chargement, de déchargement ou de rembobinage. - Clignotement irrégulier : une lecture ou une écriture d'étalonnage est en cours.

Voyant "Utiliser une bande de nettoyage" (jaune)

Fixe : les têtes de la bande doivent être nettoyées. - Clignotant : la bande est peut-être endommagée.

Voyant "Utilisation poignée" (vert)

Fixe : vous pouvez utiliser la poignée de verrouillage de la cartouche pour insérer ou retirer une cartouche. Éteint : n'utilisez pas la poignée.

10. Bouton de déchargement

• Appuyez sur ce bouton pour décharger une cartouche de bande. Si le lecteur est occupé, il termine la tâche en cours avant de décharger la cartouche.
• N'utilisez la poignée de verrouillage de cartouche pour libérer la cartouche de bande que lorsque le voyant "Utilisation poignée" est allumé.

Voyants de densité et de compression — Utilisation normale

En utilisation normale, les voyants de densité indiquent simplement la capacité native (non compressée) de la cartouche de bande chargée dans le lecteur. Ils indiquent également si les données sont compressées.

L'insertion d'une cartouche DLTtape IV neuve a pour effet d'allumer à la fois le voyant "40,0" et le voyant "Compression". La capacité par défaut de la bande (40 Go) permet de stocker 80 Go de données en utilisant la fonction de compression du lecteur avec un rapport de compression de 2:1. Le rapport réel dépend du type des données traitées.

Remarque : Les cartouches de bande type III de 10 Go et type DLTtape IIIxt de 15 Go sont indiquées par le voyant "10/15 Go" allumé.

Il est possible d'écrire sur une cartouche de bande avec une densité plus faible en vue d'une utilisation avec un lecteur DLT de capacité inférieure. Reportez-vous à la page 5-2 pour connaître la méthode à suivre et savoir comment activer et désactiver la compression matérielle de données.

Voyants de densité et de compression (jaune)

• Lorsqu'une bande est chargée, ces voyants indiquent la densité à laquelle l'écriture se fait sur la bande et indiquent si la compression est utilisée. Ils indiquent des capacités natives (non compressées) de 2,6 - 6 - 10/15 - 20 et 35 Go.
• Ils sont également utilisés si vous écrivez sur une bande avec une densité inférieure à sa densité par défaut. Voir chapitre 5.

Voyant "Ajustement densité" (jaune)

• Clignotant : le voyant de densité qui clignote indique la nouvelle densité sélectionnée à l'aide du bouton Sélection densité. La nouvelle densité ne prendra effet que lorsque le serveur indiquera au lecteur de commencer l'écriture en début de bande (BOT, Beginning of Tape). Voir chapitre 5. Fixe : la bande est en cours d'écriture à une densité autre que sa densité par défaut.

3. Bouton Sélection

Appuyez plusieurs fois sur ce bouton pour sélectionner une nouvelle densité d'écriture sur la bande.

5. Poignée de verrouillage de cartouche

Maintient la cartouche de bande dans le lecteur. Ne manipulez cette poignée que lorsque le voyant vert "Utilisation poignée" est allumé.

Voyant "Protection en écriture" (orange)

Fixe : la cartouche de bande actuellement chargée dans le lecteur est protégée en écriture.

Voyant "Défilament" (jaune)

Fixe : la bande est chargée et est prête à être utilisée. - Clignotement régulier : la cartouche est en cours de chargement, de déchargement ou de rembobinage. - Clignotement irrégulier : une lecture ou une écriture d'étalonnage est en cours.

Voyant "Utiliser une bande de nettoyage" (jaune)

Fixe : les têtes de la bande doivent être nettoyées. - Clignotant : la bande est peut-être endommagée.

Voyant "Utilisation poignée" (vert)

Fixe : vous pouvez utiliser la poignée de verrouillage de cartouche pour insérer ou retirer une cartouche. - Éteint : n'utilisez pas la poignée.

10. Bouton de déchargement

• Appuyez sur ce bouton pour décharger une cartouche de bande. Si le lecteur est occupé, il termine la tâche en cours avant de décharger la cartouche.
• N'utilisez la poignée de verrouillage de cartouche pour libérer la cartouche de bande que lorsque le voyant "Utilisation poignée" est allumé.

Bruiteur

Le bruiteur retentit en même temps que le voyant "Utilisation poignée" s'allume, pour indiquer que l'on peut utiliser en toute sécurité la poignée de verrouillage de cartouche pour retirer ou insérer une cartouche de bande.

Voyants de densité et de compression — Utilisation normale

En utilisation normale, les voyants de densité indiquent simplement la capacité native (non compressée) de la cartouche de bande chargée dans le lecteur. Ils n'indiquent pas si les données sont compressées.

L'insertion d'une cartouche DLTtape IV neuve a pour effet d'allumer à la fois le voyant "35" et le voyant "Compression". La capacité par défaut de la bande (35 Go) permet de stocker 70 Go de données en utilisant la fonction de compression du lecteur avec un rapport de compression de 2:1. Le rapport réel dépend du type des données traitées.

Remarque : les cartouches de bande type III de 10 Go et type DLTtape IIIxt de 15 Go sont indiquées par le voyant 10/15 Go allumé.

Il est possible d'écrire sur une cartouche de bande avec une densité plus faible en vue d'une utilisation avec un lecteur DLT de capacité inférieure. Reportez-vous à la page 5-2 pour connaître la méthode à suivre et savoir comment activer et désactiver la compression matérielle de données.

Voyants de densité et de compression (jaune)

• Lorsqu'une bande est chargée, ces voyants indiquent la densité à laquelle l'écriture se fait sur la bande et indiquent si la compression est utilisée. Ils indiquent des capacités natives (non compressées) de 2,6 - 6 - 10 et 20 Go.
• Ils sont également utilisés si vous écrivez sur une bande avec une densité inférieure à sa densité par défaut. Voir chapitre 5.

Voyant "Ajustement densité" (jaune)

• Clignotant : le voyant de densité qui clignote indique la nouvelle densité sélectionnée à l'aide du bouton Sélection densité. La nouvelle densité ne prendra effet que lorsque le serveur indiquera au lecteur de commencer l'écriture en début de bande (BOT, Beginning of Tape). Voir chapitre 5. Fixe : la bande est en cours d'écriture à une densité autre que sa densité par défaut.

3. Bouton Sélection densité

Appuyez plusieurs fois sur ce bouton pour sélectionner une nouvelle densité d'écriture sur la bande.

5. Poignée de verrouillage de cartouche

Maintient la cartouche de bande dans le lecteur. Ne manipulez cette poignée que lorsque le voyant vert "Utilisation poignée" est allumé.

Voyant "Protection en écriture" (orange)

Fixe : la cartouche de bande actuellement chargée dans le lecteur est protégée en écriture.

Voyant "Défilament" (jaune)

Fixe : la bande est chargée et est prête à être utilisée. - Clignotant régulier : la cartouche est en cours de chargement, de déchargement ou de rembobinage. - Clignotant irrégulier : une lecture ou une écriture d'étalonnage est en cours.

Voyant "Utiliser une bande de nettoyage" (jaune)

Fixe : les têtes de la bande doivent être nettoyées. - Clignotant : la bande est peut-être endommagée.

Voyant "Utilisation poignée" (vert)

Fixe : vous pouvez utiliser la poignée de verrouillage de cartouche pour insérer ou retirer une cartouche. Éteint : n'utilisez pas la poignée.

10. Bouton de déchargement

• Appuyez sur ce bouton pour décharger une cartouche de bande. Si le lecteur est occupé, il termine la tâche en cours avant de décharger la cartouche.
• N'utilisez la poignée de verrouillage de cartouche pour libérer la cartouche de bande que lorsque le voyant "Utilisation poignée" est allumé.

Bruiteur

Le bruiteur retentit en même temps que le voyant "Utilisation poignée" s'allume, pour indiquer que l'on peut utiliser en toute sécurité la poignée de verrouillage de cartouche pour retirer ou insérer une cartouche de bande.

Voyants de densité et de compression — Utilisation normale

En utilisation normale, les voyants de densité indiquent simplement la capacité native (non compressée) de la cartouche de bande chargée dans le lecteur. Ils indiquent également si les données sont compressées.

L'insertion d'une cartouche DLTtape IV neuve a pour effet d'allumer à la fois les voyants "20" et "Compression". La capacité par défaut de la bande (20 Go) permet de stocker 40 Go de données, en utilisant la fonction de compression du lecteur avec un rapport de compression de 2:1. Le rapport réel dépend du type des données traitées.

Remarque

Les cartouches de bande 10 Go type III et 15 Go DLTtape IIIxt sont indiquées par le voyant 10 Go allumé.

Il est possible d'écrire sur une cartouche de bande avec une densité plus faible en vue d'une utilisation avec un lecteur DLT de capacité inférieure. Reportez-vous à la page 5-2 pour connaître la méthode à suivre et savoir comment activer et désactiver la compression matérielle de données.

Fonctionnement du lecteur

Remarque : Les lecteurs internes sont alimentés via l'ordinateur hôte.

Pour mettre un lecteur externe en tension

Mettez le lecteur sous tension à l'aide de l'interrupteur situé sur son panneau arrière.

• Le lecteur effectue son auto-test, ce qui prend environ 13 secondes.
• À la fin du test, en supposant que le lecteur ne contient pas de cartouche, le bruiteur sonne et seul le voyant vert "Utilisation poignée" s'allume.

Vous pouvez maintenant charger une cartouche.

HP SureStore DLT 40e et HP SureStore DLT 70e

Attention

Ne mettez le lecteur hors tension que si la poignée de verrouillage de cartouche est abaissée. Si vous mettez le lecteur hors tension alors que la poignée est relevée, vous risquez d'avoir des problèmes pour charger une cartouche lorsque vous aurez rallumé le lecteur.

Vérifiez que le voyant vert "Utilisation poignée" est allumé.

Si une cartouche se trouve dans le lecteur, déchargez-la en appuyant sur le bouton Déchargement. Attendez ensuite que le voyant "Utilisation poignée" s'allume.

Mettez le lecteur hors tension en appuyant sur l'interrupteur situé sur son panneau arrière.

Utilisation de la poignée de verrouillage de cartouche

N'utilisez située à l'avant des lecteurs DLT que lorsque toutes les conditions suivantes sont réunies :

Le voyant vert "Utilisation poignée" est allumé de façon fixe ; 5 secondes se sont écoulées.

Si vous essayez de soulever la poignée avant que le lecteur soit prêt à libérer la cartouche, vous risquez de faire sortir l'amorce de la bande.

Remarquez que la poignée doit être complètement abaissée pour que le test automatique puisse s'effectuer de façon satisfaisante. Si ce n'est pas le cas, le voyant "Utilisation poignée" clignote pendant l'auto-test.

Pour charger une cartouche :

1 Attendez que le voyant vert "Utilisation poignée" s'allume.

Tirez sur la poignée de verrouillage de cartouche pour la basculer vers le haut.

Attention

Avant de charger une nouvelle cartouche de bande dans le lecteur, vérifiez qu'aucune étiquette vierge ou morceau d'emballage plastique n'est collé au dos de la cartouche. La cartouche risquerait de se bloquer dans le lecteur ou son mécanisme pourrait s'endommager.

3. Insérez la cartouche au-dessus de la poignée.

La cartouche n'entrera dans le lecteur que si elle est orientée correctement — voir l'illustration.

4. Poussez la cartouche fermement jusqu'à ce qu'elle bute.

La cartouche enfoncée affleure l'avant du lecteur. À ce stade, la cartouche ne peut être retirée qu'en suivant la procédure de déchargement présentée à la page suivante.

5. Poussez la poignée de verrouillage pour la faire basculer vers le bas.

Le voyant "Utilisation poignée" s'éteint. Le clignote jusqu'à ce que vous chargiez la bande. Ceci prend environ 50 secondes.

Lorsque le s'allume, la bande est prête à être utilisée.

Pour décharger une cartouche :

1. Appuyez sur le bouton Déchargement. 2. Le voyant jaune "Défilament" clignote pendant que la bande se rembobine.

Ceci peut prendre jusqu'à 2 minutes, selon l'endroit de la bande où le lecteur se trouvait en train de lire ou d'écrire.

3. Attendez que le bruiteur retentisse (sauf lecteurs DLT 80) et que le voyant vert "Utilisation poignée" s'allume. 4. Tirez sur la poignée de verrouillage de la cartouche pour la faire basculer vers le haut. 5. Retirez la cartouche et remettez-la dans son boîtier en plastique.

Remettez immédiatement la cartouche dans son boîtier pour la protéger de la poussière.

6. Poussez la poignée de verrouillage de la cartouche pour la faire basculer vers le bas.

Attention : Prenez l'habitude de rabaisser systématiquement la poignée après avoir retiré une cartouche. Si vous avez mis le lecteur hors tension alors que la poignée était relevée, il n'acceptera pas de cartouche tant que vous n'aurez pas abaissé et relevé deux fois la poignée.

Auto-test à la mise sous tension

Lorsque vous mettez le lecteur HP SureStore DLT sous tension, il effectue un auto-test pour vérifier son bon fonctionnement. Ce test dure environ 13 secondes si aucune cartouche n'est chargée. Les voyants du panneau avant vous indiquent ensuite les résultats du test.

Voici ce qui se passe pendant le test :

1. Tous les voyants situés sur la partie gauche du panneau avant s'allument simultanément tandis que ceux placés sur la partie droite s'allument à tour de rôle. 2. Les voyants s'éteignent, à l'exception du voyant "Défilament" qui clignote. 3. L'auto-test s'achève. S'il a réussi et s'il n'y a pas de cartouche dans le lecteur, le seul voyant qui reste allumé sans clignoter est le voyant vert "Utilisation poignée".

Après un auto-test réussi

Aucune cartouche n'est insérée dans le lecteur.

• Seul le voyant vert "Utilisation poignée" est allumé.

Cartouche dans le lecteur — poignée de verrouillage abaissée :

1 Le voyant "Défilament" clignote jusqu'à ce que le lecteur charge la cartouche. 2 Le voyant "Défilament" s'arrête de clignoter et reste allumé ; les voyants "Densité" et "Compression" indiquent la densité de la cartouche.

Lorsque le voyant "Ajustement densité" clignote, vous pouvez, s'il le faut, sélectionner une nouvelle densité. Voir page 5-4.

Cartouche dans le lecteur — poignée de verrouillage abaissée :

Attention, il est déconseillé de laisser un lecteur dans cet état.

• Le voyant "Utilisation poignée" clignote. Tous les autres voyants sont éteints. Abaissez la poignée de verrouillage pour charger la cartouche.

Après un échec de l'auto-test

Tous les voyants de gauche ou de droite clignotent :

Le test a échoué. Reportez-vous au chapitre 6, "Dépannage".

Aucun voyant ne s'allume :

Le lecteur ne reçoit vraisemblablement pas de courant. Vérifiez l'alimentation électrique. Reportez-vous au chapitre 6.

Entretien du lecteur et des cartouches

En plus des précautions assurant au lecteur un environnement fiable et propre, le seul entretien régulier nécessaire consiste à nettoyer les têtes de lecture.

Ce chapitre décrit la procédure à suivre et explique également comment entretenir et stocker les cartouches pour protéger vos données.

Nettoyage des têtes de lecture

Lorsque le voyant jaune "Utiliser une bande de nettoyage" s'allume, nettoyez les têtes avec .

Remarque

Chaque cartouche de nettoyage ne peut être utilisée qu'environ 20 fois. Si le voyant "Utiliser une bande de nettoyage" reste allumé après un cycle de nettoyage, cela signifie que la cartouche a atteint la fin de sa durée de vie et que les têtes n'ont pas été nettoyées.

Jetez la cartouche de nettoyage usagée et utilisez-en une neuve.

Pour nettoyer les têtes :

1. Si une cartouche de bande se trouve dans le lecteur, déchargez-la et retirez-la. 2. Insérez une cartouche de nettoyage.

Suivez la procédure normale d'insertion d'une cartouche — reportez-vous au paragraphe "Pour charger une cartouche" à la page 3-10.

Le lecteur nettoie automatiquement les têtes.

Plus la cartouche de nettoyage a déjà été utilisée, plus le nettoyage est long car le lecteur doit rechercher plus loin une partie neuve de la bande.

Une fois le nettoyage terminé :

• Le voyant "Utiliser une bande de nettoyage" s'éteint.
• Le voyant "Utilisation poignée" s'allume et
• Le bruiteur retentit (sauf lecteurs DLT 80).

Si le voyant "Utiliser une bande de nettoyage" reste allumé, c'est que la cartouche a atteint la fin de sa durée de vie et que les têtes n'ont pas été nettoyées. Jetez la cartouche usagée et relancez le cycle de nettoyage avec une cartouche de nettoyage neuve.

5. Retirez la cartouche de nettoyage. 6. Cochez une case sur l'étiquette de la cartouche de nettoyage.

Vous saurez ainsi combien de fois vous avez utilisé la cartouche. Jetez-la après 20 utilisations.

Remettez dans son boîtier en plastique.

Si le voyant "Utiliser une bande de nettoyage" s'allume encore lorsque vous chargez une cartouche de données après utilisation de la cartouche de nettoyage :

• Vérifiez qu n'était pas usée lorsque vous avez essayé de nettoyer les têtes.
• La cartouche de bande est peut-être défectueuse. Essayez une autre cartouche et regardez si le voyant " " s'allume encore.

Si le voyant “Utiliser une bande de nettoyage” clignote pendant le chargement d'une cartouche de données :

La bande est peut-être endommagée. Procédez comme suit :

1. Si possible, faites une copie des données que vous souhaitez préserver sur une cartouche neuve.

Pour cela, chargez la cartouche et restaurez les données dans un fichier temporaire sur votre disque dur. Sauvegardez ensuite ce répertoire temporaire

Si les données sont encore sur votre disque dur, vous pouvez également les sauvegarder directement

Mettez l'ancienne cartouche au rebut.

Même si la cartouche semble bien fonctionner (bien que le voyant "Utiliser une bande de nettoyage" clignote), ne continuez pas à vous en servir. Vous risquez de perdre vos données et vous devrez sans doute utiliser la cartouche de nettoyage beaucoup trop souvent.

Types de cartouches de bande

Le lecteur accepte des cartouches 4 pouces avec bande de 0,5 pouce à particules métalliques. Pour une utilisation normale, vous devez utiliser les cartouches de bande suivantes avec le lecteur :

Lecteur	Cartouche	Couleur de la cartouche	Capacité*	Référence
HP SureStore DLT 40	DLTtape IV	noir	40 Go	C5141F
HP SureStore DLT 70	DLTtape IV	noir	70 Go	C5141F
HP SureStore DLT 80	DLTtape IV	noir	80 Go	C5141F

• En supposant un taux de compression de 2:1, le rapport de compression qui peut être réalisé dans un cas particulier dépend du type de données à stocker.

Protection d'une cartouche en écriture

Si vous protégez , le lecteur pourra lire les données sur la bande mais ne pourra pas en écrire. Utilisez ce réglage pour éviter que les données de la cartouche ne soient effacées ou écrasées, par exemple lorsque vous restaurez des fichiers depuis la bande.

Remarque

Ne changez la protection en écriture qu'avec la cartouche hors du lecteur. Vous pouvez la modifier alors que la cartouche est dans le lecteur, mais cela est déconseillé. Bien que le voyant "Protection en écriture" réagisse immédiatement, il peut s'écouler un certain temps avant que le nouveau réglage ne soit reconnu. Par exemple, si le lecteur est en train d'écrire des données, la protection en écriture ne prendra effet que lorsque le lecteur aura fini d'écrire.

Figure 4.1 : Protection en écriture sur une cartouche

Pour protéger une cartouche en écriture :

Faites coulisser le commutateur situé à l'arrière de la cartouche vers la gauche pour faire apparaître un indicateur orange sur le commutateur.

Lorsque la cartouche est chargée dans le lecteur, le voyant orange "Protection en écriture" situé à l'avant du lecteur s'allume.

Pour supprimer la protection d'une cartouche en écriture :

Faites coulisser le commutateur vers la droite pour masquer l'indicateur orange.

Lorsque la cartouche est chargée dans le lecteur, le voyant orange "Protection en écriture" situé à l'avant du lecteur reste allumé.

Entretien des cartouches

Attention : L'utilisation d'une cartouche endommagée peut compromettre l'intégrité de vos données et endommager le lecteur.

L'insertion d'une cartouche défectueuse détériore le lecteur. Toutes les cartouches défectueuses doivent donc être détruites et ne doivent être insérées dans aucun autre lecteur de bande.

Une cartouche peut devenir défectueuse pour plusieurs raisons. Les plus courantes sont les suivantes :

• Chute de la cartouche. Même une chute légère peut cré
• Manipulation trop précipitée éjecter une cartouche.

Cette action peut détacher l'amorce de la bande. Avant de soulever , attendez que le bruiteur retentisse (sauf lecteurs DLT 80) et que le voyant vert "Utilisation poignée" soit allumé. Attendez ensuite encore 5 secondes. Ne manipulez pas la poignée avec précipitation ou en forçant et ne retirez pas la cartouche de façon précipitée.

Inspection des cartouches avant chargement et après déchargement

Vous devez réaliser ces vérifications à chaque chargement et déchargement d'une cartouche DLT. Ces vérifications sont particulièrement importantes si vous avez laissé tomber la cartouche :

Retournez délicatement la cartouche plusieurs fois pour vérifier que vous n'entendez pas d'éléments qui se seraient détachés.

Si vous entendez le moindre bruit, jetez la cartouche ; elle ne doit être utilisée dans aucun lecteur.

Examinez l'extérieur de la cartouche en vérifiant qu'il n'est ni déformé ni fendu.

Si vous remarquez le moindre défaut, jetez la cartouche ; elle ne doit pas être insérée dans un lecteur de bande, quel qu'il soit.

Ouvrez le clapet de la cartouche en libérant le levier coulissant situé sur la charnière du clapet (voir figure 4.2). Examinez l'amorce de la bande (la boucle) pour vérifier qu'elle est dans sa position normale (voir figure 4.3).

Si la cartouche n'est pas à sa place ou si elle a disparu, jetez la cartouche : elle ne doit être utilisée dans aucun lecteur. Son insertion dans un lecteur ferait sortir l'amorce, qui risquerait d'endommager le lecteur.

Figure 4.2 Vérification de l'état d'une cartouche.

Figure 4.3 : Levier de verrouillage et axe de la bobine.

4. Vérifiez les deux leviers de verrouillage blancs de la bobine.

L'un d'entre eux se situe sur la même face que le clapet de la cartouche. L'autre se situe sous la cartouche, près du coin antérieur gauche (voir figures 4.2 et 4.3). Les deux verrous doivent être visibles. S'ils ne le sont pas, jetez la cartouche : elle ne doit être utilisée sur aucun lecteur de bande.

5. Vérifiez que l'axe de la bobine est bien positionné (il doit affleurer la surface de la cartouche).

Si l'axe est enfoncé par rapport à la surface, la cartouche risque de ne pas s'aligner dans le lecteur. S'il n'est pas à sa place, poussez-le délicatement vers le haut et vérifiez qu'il revient à sa position correcte. Si ce n'est pas le cas, jetez la cartouche : elle ne doit pas être utilisé quel qu'il soit.

Pour détecter la perte de l'amorc :

Attention

L'insertion d'une cartouche peut endommager le lecteur.

Le lecteur n'accepte pas . Il émet pendant quelques secondes un cliquetis ou un bruit de raclement, s'arrête, puis recommence. Le bruit est dû à l'amorce qui se déplace dans le lecteur. Sur les HP SureStore DLT 40, les voyants de gauche s'allument et ceux de droite clignotent. Sur les HP SureStore DLT 70 et DLT 80, les voyants de droite clignotent. Il n'est pas nécessaire que le lecteur soit connecté à un ordinateur pour que cela se produise ; il suffit qu'il soit sous tension. Un lecteur dans cette situation ne peut être réparé sur site.

Une cartouche doit être jetée.

Manipulation des cartouches

• Ne laissez pas tomber les cartouches et ne les heurtez pas. Vous pourriez déplacer l'amorce de la bande, avec le risque de rendre la bande inutilisable et d'endommager le lecteur. Si vous laissez tomber ou heurtez une cartouche, reportez-vous à "Inspection des cartouches avant chargement et après déchargement" en page 4-6.
• N'ouvrez pas inutilement le clapet de la bande. Vous risquez de salir ou d'endommager la bande.
• Ne touchez ni la bande ni l'amorce. La poussière et les huiles naturelles de la peau peuvent altérer les performances de la bande.
• Lorsque vous retirez une cartouche de son boîtier en plastique, faites attention à ne pas retirer une étiquette en même temps. Vous risqueriez des problèmes si vous l'insériez dans le lecteur avec la cartouche. Pour éviter cela, rangez les étiquettes à part.

Attention

une cartouche : elle pourrait bloquer le mécanisme du lecteur. N'utilisez que les étiquettes fournies avec la cartouche.

• Pour identifier une cartouche, insérez une étiquette dans le logement situé à l'avant de la cartouche (voir figure 4.4). Ne collez pas d'étiquette sur la cartouche. Cela pourrait poser des problèmes dans le lecteur.
• N'écrivez sur les étiquettes qu'avec un stylo qui ne produit pas de particules. N'utilisez
• Ne gommez jamais une étiquette et n'utilisez pas de liquide correcteur ; changez plutôt l'étiquette.

Figure 4.4 – Étiquetage d'une cartouche

Conditions de fonctionnement

Les cartouches doivent être utilisées dans les plages d'environnement suivantes :

• Température : de 10 à 40 °C.
• Humidité relative : de 20 à 80 % sans condensation.

Stabilisation de la température et de l'humidité des cartouches

Si une cartouche a été soumise à des conditions hors des plages indiquées ci-dessus, laissez-la au moins 24 heures dans son environnement de fonctionnement avant de l'utiliser pour éviter tout problème de condensation.

Stockage des cartouches

• Ne placez pas les cartouches à proximité d'une source électromagnétique, telle que téléphone, ordinateur, moteur, équipement vidéo ou rayons X.
• Conservez les cartouches à l'abri du soleil et loin des radiateurs.
• Rangez les cartouches dans leur boîtier en plastique, dans un endroit sec et à l'abri de la poussière.

Entretien du lecteur et des cartouches

Entretien des cartouches

environnement répondant aux conditions suivantes :

• Température : 18 à 28 °C ;
• Humidité relative : 40 à 60 % sans condensation;
• Exempt de poussières.
• Rangez les cartouches à la verticale.

Conditions d'environnement

Veillez à ce qu'il n'y ait aucune condensation dans ou sur les cartouches. Évitez d'exposer les cartouches à de fortes variations de température ou d'humidité.

Impacts et vibrations

• Ne transportez pas les cartouches de bande dans une boîte ou un récipient où elles risqueraient d'être secouées.
• Évitez de laisser tomber ou de heurter les cartouches.

Densités et compression des cartouches

Ce chapitre explique comment lire et écrire sur des cartouches de bande dans différentes densités et avec ou sans compression.

Pour obtenir des performances optimales, utilisez les cartouches de bande normalement prévues pour votre lecteur, réglées par défaut avec la compression activée. Si vous procédez ainsi, il est inutile de le préciser.

Remarque

Une cartouche de bande ne peut contenir des données que dans une densité.

La densité, telle qu'elle est indiquée sur le panneau avant du lecteur, est une combinaison de la capacité native (capacité de la cartouche de bande sans utilisation de la compression de données) et de l'activation ou de la désactivation de la compression des données. La capacité réelle avec compression dépend du type de données traitées.

Lorsque vous chargez une cartouche de bande, les voyants situés à gauche du panneau avant indiquent :

• neuve, la densité par défaut de la bande. La compression sera activée si elle est disponible pour ce type de cartouche.
• P contenant des données, la densité à laquelle les données ont été écrites et si elles sont compressées.

Si le lecteur commence à écrire des données s vierge, il écrit à la densité par défaut avec la compression activée. S'il ajoute des données s qui en contient déjà, il écrit à la même densité que celle des données existantes.

Attention

Si vous chargez une cartouche de bande contenant déjà des données et écrivez ensuite avec une autre densité, toutes les données présentes sur la bande seront perdues. Vous ne pouvez utiliser une nouvelle densité que lorsque vous écrivez depuis le début de la bande (Beginning of Tape, BOT).

• Pour les cartouches DLTtape IV normalement utilisées avec les lecteurs HP SureStore DLT 40, vous pouvez uniquement activer ou désactiver la compression.
• Sur les HP SureStore DLT 70 et 80, vous pouvez choisir d'écrire à une densité de 20 Go, afin que la bande puisse être lue par un lecteur HP SureStore DLT 40.
• Sur les cartouches de bande type III, les lecteurs HP SureStore DLT vous permettent d'écrire les données à une densité autre que la densité par défaut. Vous pouvez éventuellement écrire à une densité différente afin qu'un lecteur de capacité inférieure puisse lire la bande.

Les différentes possibilités sont indiquées ci-après. Les réglages par défaut lorsque vous chargez une nouvelle cartouche de bande sont en grisé.

Densités et compression des cartouches

Modification de la densité et de la compression

HP SureStore DLT 40

Réglage de densité

En supposant un taux de compression de 2:1

Remarque

Le panneau avant peut laisser penser que vous pouvez désirer une densité quelconque pour toute cartouche de bande. En fait, si la combinaison densité/cartouche de bande ne correspond pas aux tableaux ci-dessus, les réglages de densité et de compression par défaut seront repris lorsque le lecteur commencera à écrire.

Le lecteur ne peut pas effectuer de compression aux densités de 2,6 Go et de 6 Go. Si vous devez malgré tout utiliser la compression à ces densités, vous pouvez utiliser une application de sauvegarde assurant la compression logicielle. Celle-ci compresse les données avant de les envoyer au lecteur (qui ne compresse pas les données lorsqu'il les reçoit). La compression logicielle est plus lente que la compression matérielle effectuée par le lecteur, mais elle peut être tout aussi efficace en termes de capacité.

Remarque

Utilisez de préférence la densité (et le réglage de compression) par défaut de la cartouche, sauf si vous souhaitez écrire sur une cartouche à une densité particulière pour qu'elle puisse être lue par un lecteur DLT de capacité inférieure. Ceci vous permettra de stocker la quantité maximale de données sur la cartouche de bande.

Les changements de densité et de compression ne prennent effet que lorsque le lecteur commence à écrire en début de bande. Cela signifie qu'une bande ne peut être écrite qu'à une seule densité et entièrement avec ou sans compression.

Vous souhaiterez probablement sélectionner la densité d'écriture sur la bande immédiatement après le chargement de la cartouche. Vous pouvez toutefois sélectionner la densité à un autre moment.

HP SureStore DLT 40

• Vous ne pouvez sélectionner des densités différentes qu'a type III (et non avec les IIIxt). Avec les autres cartouches, le réglage reviendra à la densité par défaut dès que le lecteur commencera à écrire sur la bande.
• Avec DLTtape IIIxt et IV, le seul réglage possible est d'activer ou de désactiver la compression de données ; vous ne pouvez pas modifier la densité.

HP SureStore DLT 70

• V, vous ne pouvez sélectionner que les densités de 20 ou 35 Go et décider d'activer ou de désactiver la compression. Si vous essayez de sélectionner une autre densité, le réglage reviendra à la densité par défaut (35 Go) dès que le lecteur commencera à écrire sur la bande.
• IIxt, vous ne pouvez qu' Tout réglage de densité différent de 15 Go reviendra automatiquement à la densité par défaut de 15 Go lorsque le lecteur commencera à écrire sur la bande.
• Avec les cartouches de type III, CHOISISSEZ une densité de 2,6, 6 ou 10 Go. Avec le réglage 10 Go, vous pouvez

HP SureStore DLT 80

• V, vous ne pouvez sélectionner que les densités de 20, 35 ou 40 Go et décider d'activer ou de désactiver la compression. Si vous essayez de sélectionner une autre densité, le réglage reviendra à la densité par défaut (40 Go) dès que le lecteur commencera à écrire sur la bande.
• IIxt, vous ne pouvez qu' Tout réglage de densité différent de 15 Go reviendra automatiquement à la densité par défaut de 15 Go lorsque le lecteur commencera à écrire sur la bande.
• Avec les cartouches de type III, la seule densité possible est 10 Go. Vous pouvez

Pour sélectionner la densité et la compression :

1. Chargez une cartouche dans le lecteur.

Le voyant "Défilament" clignote pendant le chargement et l'étalonnage de la bande.

Attendez que le voyant jaune "Défilament" arrête de clignoter.

Les voyants de densité indiquent la densité préenregistrée ou par défaut de la bande.

Appuyez plusieurs fois sur le bouton Sélection densité ou Sélection jusqu'à ce que les voyants de densité et de compression appropriés s'allument.

L'ordre dans lequel les voyants s'allument est le suivant :

HP SureStore DLT 40	HP SureStore DLT 70	HP SureStore DLT 80
2,6 Go	2,6 Go	10/15 Go
6 Go	6 Go	10/15 Go et "Compression"
10 Go	10/15 Go	20 Go
10 Go et "Compression"	10/15 Go et "Compression"	20 Go et "Compression"
20 Go	20 Go	35 Go
20 Go et "Compression"	20 Go et "Compression"	35 Go et "Compression"
	35 Go	40 Go
	35 Go et "Compression"	40 Go et "Compression"
La série se repète ensuite.
Remarque	HP SureStore DLT 40 uniquement : pour sélectionner la densité 15 Go avec une DLTtape IIIxt, sélectionné levoyant 10 Go.

Deux secondes environ après avoir relâché le bouton, le nouveau réglage de densité clignote, ainsi que le voyant "Ajustement densité". La densité actuelle (ancienne) de la bande demeure allumée.

Le lecteur mémorise cette demande de modification de densité jusqu'à ce que l'un des cas ci-dessous se produise :

• le lecteur écrit à partir du début de la bande à la nouvelle densité ;
• Vous avez sélectionné une autre densité.
• La cartouche de bande est déchargée.
• Le lecteur est mis hors tension.

Lorsque le lecteur commence à écrire en début de bande, le voyant de l'ancienne densité s'éteint et les voyants de la nouvelle densité ainsi que le voyant "Ajustement densité" s'allument.

Supposons que vous ayez chargé une cartouche de bande type III dont la densité préenregistrée est de 2,6 Go et que vous souhaitiez écrire à 10 Go avec compression. Après la séquence de chargement, appuyez plusieurs fois sur le bouton Sélection densité jusqu'à ce que les voyants 10 Go et

"Compression" s'allument.

Au bout de deux secondes environ, voici ce qui se passe :

• le voyant 2,6 Go reste allumé (la densité n'a pas encore changé ; ce voyant indique la densité actuelle des données présentes sur la bande) ;
• Les voyants 10 Go et "Compression" clignotent, indiquant la densité que vous avez sélectionnée.
• Le voyant "Ajustement densité" clignote, indiquant qu'une modification est en cours.

Lorsque le lecteur commence à écrire en début de bande, voici ce qui se passe :

• le voyant 2,6 Go s'éteint ;
• Les voyants 10 Go et "Compression" s'arrêtent de clignoter et se stabilisent, indiquant qu'il s'agit à présent de la densité en cours.
• Le voyant "Ajustement densité" s'allume, indiquant qu'un changement de densité a eu lieu ;
• Toute donnée existante écrite à une densité de 2,6 Go est perdue.

Dépannage

Ce chapitre indique la marche à suivre si vous rencontrez des problèmes avec le lecteur ou avec la méthode de sauvegarde.

Pour une aide supplémentaire, contactez le Service d'informations de Hewlett-Packard sur le Web aux adresses suivantes :

Si votre ordinateur fonctionne sous Windows 95, Windows NT ou Novell NetWare, vous pouvez utiliser le programme HP TapeAssure livré sur comme outil de diagnostic lorsque votre ordinateur est en marche.

Insérez , cliquez deux fois sur Setup.exe, et choisissez l'option "Run TapeAssure" à partir de l'écran principal. Aucun autre logiciel de sauvegarde ne doit fonctionner en même temps que TapeAssure.

Remarque

Si le programme ne fonctionne pas correctement ou se bloque en cours de traitement, cela peut provenir d'un problème de compatibilité avec la carte SCSI. La version actuelle de HP TapeAssure peut ne pas prendre en charge :

• Les cartes Adaptec 1510 (chipset 6360) ;
• Les cartes Symbios.

Dans ce cas, pour vérifier l'installation de votre lecteur, faites un essai de sauvegarde et de restauration avec votre logiciel de sauvegarde.

Si l'auto-test échoue

1 Vérifiez que le cordon d'alimentation est bien raccordé aux deux extrémités. 2 Vérifiez que la prise secteur est sous tension. 3 Vérifiez que le lecteur est sous tension (appuyez sur le "I" de l'interrupteur). 4 Si le lecteur ne réagit toujours pas, vérifiez la prise secteur avec un autre appareil qui fonctionne. 5 Si la prise secteur fonctionne, le problème vient du lecteur. Dans ce cas, appelez l'assistance technique.

Si tous les voyants de droite ou de gauche du panneau avant clignotent :

Il s'agit d'une défaillance du lecteur.

1. Essayez d'éteindre le lecteur et de le rallumer. 2. Si le problème persiste, appelez l'assistance technique.

Remarque

Si une cartouche de bande est chargée dans le lecteur, essayez de la décharger en appuyant sur le bouton de déchargement. Si cette opération réussit, essayez d'éteindre et de rallumer le lecteur.

Si le système ne reconnaît pas le lecteur, vérifiez les points suivants :

L'ordinateur hôte n'identifie les adresses générées sur le bus SCSI qu'après une mise sous tension ou une réinitialisation. Si vous avez mis le lecteur sous tension après le système hôte, ce dernier ne saura pas que le lecteur est sur le bus.

Pour que le système hôte recherche les périphériques sur le bus, vous devez réinitialiser le système. Vous devez pouvoir le faire avec le logiciel de gestion SCSI de votre ordinateur. En dernier ressort, vous pouvez éteindre l'ordinateur puis le rallumer.

De même, si vous modifiez les adresses SCSI bus pour que l'hôte reconnaisse les modifications.

Si cela ne suffit pas, vérifiez les points suivants :

Vérifiez les connecteurs SCSI du lecteur :

• Le câble SCSI est-il correctement inséré ?
• La terminaison est-elle en place et est-elle correctement connectée ?

Vérifiez le bus SCSI :

Le câble SCSI est-il solidement connecté à l'ordinateur ? Si d'autres périphériques sont présents sur le bus SCSI, ont-ils tous une adresse SCSI distincte ? Le cas échéant, modifiez l'adresse du lecteur ou d'un autre périphérique. Utilisez le programme TapeAssure du CD-ROM HP SureStore Tape pour connaître les détails relatifs aux périphériques présents sur le bus.

• Si plusieurs bus SCSI sont connectés à votre système, vérifiez que le système recherche le lecteur sur le bus approprié.
• Le bus est-il correctement terminé ? Seul le dernier périphérique du bus doit avoir une terminaison SCSI active.

Vérifiez le système :

• Avez-vous configuré le système pour qu'il reconnaisse le périphérique correct sur chaque adresse SCSI ?
• Le pilote adéquat pour le lecteur de bande est-il installé ?
• Pour plus d'informations, consultez la documentation de l'adaptateur hôte SCSI et celle du logiciel de sauvegarde.

Si le lecteur n'accepte pas la cartouche de bande :

• Le lecteur a-t-il été mis hors tension alors que la poignée de verrouillage de cartouche était relevée ? Si c'est le cas, abaissez et relevez la poignée deux fois. Le voyant vert "Utilisation poignée" doit alors s'allumer et vous pouvez insérer une cartouche.

Avez-vous des problèmes de sauvegarde ou de restauration de fichiers ?

• Les problèmes peuvent venir de l'application de sauvegarde. Consultez la documentation de l'application pour obtenir plus d'informations.

Si les voyants Défilament et Protection en écriture clignotent :

Soulevez et rabaissez deux fois la poignée de verrouillage de cartouche pour arrêter le clignotement. Ou bien, attendez trois minutes pour que le clignotement s'arrête de lui-même.

La situation des voyants indique que le lecteur a été mis accidentellement en mode de mise à jour du micrologiciel.

Si d'autres problèmes surviennent dont vous ne trouvez pas la cause :

• Vérifiez la terminaison sur le bus SCSI. Si le lecteur est le seul périphérique ou le dernier sur le bus, il doit comporter une terminaison. Si un autre périphérique est le dernier sur le bus, il doit avoir une terminaison et le lecteur HP SureStore DLT ne doit pas en avoir. HP SureStore DLT 40e uniquement : si le lecteur est relié à un connecteur SCSI à 68 broches sur l'ordinateur, vérifiez que le câble utilisé est bien celui qui est fourni avec le lecteur. Ce câble garantit une terminaison correcte pour les 18 lignes inutilisées.
• Vérifiez que le cordon d'alimentation est correctement mis à la terre. Vérifiez que le lecteur et le système sont connectés à la même source d'alimentation.

d'alimentation.

• Si vous avez des problèmes de sauvegarde ou de restauration de fichiers mais que le lecteur de bande semble fonctionner correctement, consultez la documentation du logiciel de sauvegarde.

Caractéristiques des produits et références de commande

Cette annexe contient les spécifications des lecteurs et la liste des références HP des cartouches et des câbles SCSI.

Caractéristiques des produits

Caractéristiques physiques

	Externe (80e)	Externe (40e/70e)	Interne (sans face avant)	Interne (sans face avant)
Hauteur:	160 mm	124 mm	86,3 mm	82,5 mm
Largeur:	175 mm	229 mm	148,3 mm	144,8 mm
Profondeur:	325 mm	325 mm	243,8 mm	228,6 mm
Poids net:	6,42 kg	6,63 kg	2,90 kg

Caractéristiques de fonctionnement

	HP SureStore DLT 40	HP SureStore DLT 70	HP SureStore DLT 80
Densité linéaire en bits :	81,633 bpp par piste (DLTtape IV)	85,937 bpp par piste (DLTtape IV)	98,250 bpp par piste (DLTtape IV)
Capacité :	40 Go à 2:1 de compression (DLTtape IV)	70 Go à 2:1 de compression (DLTtape IV)	80 Go à 2:1 de compression (DLTtape IV)
Vitesses de transfert
Native :	1,5 Mo/s	5,0 Mo/s	6,0 Mo/s
Compression 2:1 :	3,0 Mo/s	10,0 Mo/s	10,0 Mo/s
Vitesses
Lecture/écriture :	110 pps	160 pps	160 pps
Rembobinage :	150 pps	175 pps	175 pps
Recherche linéaire :	150 pps	175 pps	175 pps
Durées (avec le type de bande approprié au lecteur)
Rembobinage :	70 s en moyenne, 140 s max
Chargement en début de bande (BOT) :	48 s pour une bande préenregistrée, légèrement plus pour une neue déchéancement depuis le début de bande :	17 s

Caractéristiques d'alimentation

Tension d'alimentation : 100 à 240 V CA, détectée automatiquement.

Caractéristiques d'interface

HP SureStore DLT 40: Narrow SCSI-2 8 bits de largeur avec parité)

HP SureStore DLT 70: Wide SCSI-2 fast 16 bits de largeur avec parité)

HP SureStore DLT 80 : Ultra-wide SCSI-2 ) pouvant être utilisé avec des HBA LVD (low-voltage differential) et asymétrique.

Caractéristiques d'environnement

Reportez-vous aux pages 4-5 pour les recommandations concernant l'utilisation et le stockage des cartouches.

Limites en fonctionnement

Température : 10 à 40 °C

Humidité : 20 à 80 % sans condensation

Limites hors fonctionnement

Température : -40 à 66 °C

Humidité : 10 à 95 % sans condensation

Refroidissement (HP SureStore DLT 40i, 70i et 80i uniquement)

Exige une circulation d'air de 0,635 m/s. Cette mesure est prise au niveau de la grille avant sous la poignée. La circulation d'air doit se faire de l'avant vers l'arrière.

Tolérance aux vibrations et aux chocs

Vibrations en fonctionnement

Type de vibrations	Sinusoidal	Balayage
Plage de fréquences :	5–500–5 Hz	Ascendant et descendant
Niveau	0,25 g	22 à 500 Hz
d'accélération :	0,010" DA	5 à 22 Hz (croisement)
Application :	Axes X, Y et Z	Fréquence de balayage : 1 octave par minute

Surcharge

Type de vibrations	Sinusoidal	Balayage
Plage de fréquences:	5-500-5 Hz	Ascendant et descendant
Niveau	0,50 g	26,1 à 500 Hz
d'accélération:	0,010" DA	5 à 26,1 Hz (croisement)
Application:	Axe vertical (haut/bas)	Fréquence de balayage: 1 octave par minute

Chocs en fonctionnement

Forme d'impulsion : 1/2 impulsion sinusoïdale

Accélération max. : 10 g

Durée: 10 ms

Application : axes X, Y et Z, une fois sur chaque axe.

Chocs hors fonctionnement

Forme d'impulsion : 1/2 impulsion sinusoïdale

Accélération max. : 5g

Durée: 11 ms

Application : 10 g dans chaque axe, 35 s entre les chocs, 60 chocs en tout.

Caractéristiques de fiabilité

	HP SureStore DLT 40	HP SureStore DLT 70	HP SureStore DLT 80
Durée de vie des+têtes(heures de déplacement de la bande) :	10 000	30 000	30 000
MTBF (heures à 100 % d'utilisation) :	200 000	200 000	250 000
Durée de vie de la bande (passages) :	500 000	500 000	500 000

Caractéristiques relatives à la sécurité et à la CEM

Sécurité : Conforme aux normes UL jusqu'à UL 1950.

• Certification UL pour le Canada : CAN/CSA - C22.2 No. 950
• TUV EN 60950 / CEI 950
• Produit DEL de classe 1 (CEI 825-1)

EMI : Certificat de conformité CE.

CISPR 22 Classe A (interne)

C-TICK (AS/NZS 3548)

FCC Classe B certifié (externe)

VCCI Classe 2 (externe)

Références de commandes

Les produits HP suivants sont conseillés pour l'utilisation avec un lecteur HP SureStore DLT. Ils peuvent être commandés chez votre revendeur ou votre bureau de ventes HP.

Cartouches

	Référence HP
Cartouche DLTtape IV (600 m) pour lecteurs	C5141F
HP SureStore DLT 40/70
Cartouche de nettoyage DLTtape	C5142A

Accessoires SCSI

	Référence HP
Câble d'interface SCSI pour lecteurs HP SureStore DLT 40e :câble de 1 m avec connecteur 50 broches haute densité àverrous vers connecteur 50 broches BASSE densité à clips simples (pour raccordement d'un DLT 40e à un ordinateurdôté d'un connecteur narrow SCSI haute densité)	K2286
Câbles d'interface LVD/SCSI pour lecteursHP SureStore DLT 70e/80e :câble de 0,9m avec connecteur 68 broches haute densité àvis vers connecteur 68 broches haute densité à viscâble de 1,5 m avec connecteur 68 broches haute densité àvis vers connecteur 68 broches haute densité à vis	C5687A C5726A

Caractéristiques des produits et références de commande

Références de commande

	Référence HP
HP SureStore DLT 40i uniquement : cable d'interface SCSI interne 50 broches	C5644-61000
HP SureStore DLT 40i uniquement : adaptateur SCSI 50-68 broches	C5710A
Kits de rails Dell
pour Dell 2100/2200	C5731A
pour Dell 2300/4100/6100	C5732A
pour Dell 4300/6300	Dell 86194

Assistance clientèle

Cette annexe décrit les dispositions de Hewlett-Packard concernant le service après-vente et l'assistance clientèle et fournit des informations sur la garantie et les moyens de contacter l'assistance clientèle HP.

Garantie

Ce produit est couvert par une garantie d'échange rapide de 3 ans. Vous devez enregistrer le produit auprès de HP dans les 30 jours pour bénéficier de la garantie complète de trois ans. En cas de non-enregistrement, la garantie sera limitée à un an.

Vous pouvez vous enregistrer sur Internet (http://www.hp.com/go/tapereg) ou en postant la carte-réponse fournie dans la boîte.

Cette garantie vous accorde des droits juridiques spécifiques. Vous pouvez également bénéficier d'autres droits selon le lieu où vous vous trouvez.

Hewlett-Packard garantit les lecteurs HP SureStore DLT contre les défauts de matériel et de main-d'oeuvre pendant une période d'un an ou de trois ans (selon que le lecteur est enregistré ou non) à compter de la date de livraison ou, si le prix d'achat inclut l'installation par Hewlett-Packard, de la date d'installation. Pendant la période de garantie, Hewlett-Packard réparera ou remplacera, à sa discrétion, les produits avérés défectueux. Si Hewlett-Packard n'est pas en mesure de réparer ou de remplacer le produit dans un délai raisonnable, le prix d'achat sera remboursé sur retour du produit.

La garantie portant sur votre lecteur HP SureStore DLT ne couvre pas les défaillances résultant

• d'un entretien incorrect ou inadapté de la part du client,
• d'un logiciel ou d'une interface issus du client,
• d'une modification ou d'une utilisation non autorisée,
• d'une exploitation non conforme aux spécifications d'environnement du produit,
• de l'utilisation de supports non pris en charge,
• d'une préparation ou d'un entretien inadaptés du site.

Si vous choisissez de ne pas bénéficier de l'échange rapide, votre lecteur HP SureStore DLT doit être retourné au bureau HP local ou au revendeur chez qui vous l'avez acheté, qui le renverra à HP.

Garantie limitée pour les États-Unis, le Canada, l'Australie et la Nouvelle-Zélande

HP garantit à l'acquéreur que le matériel, les accessoires et les consommables HP seront exempts de défauts de matériaux et de malfaçons après la date d'achat pendant la période spécifiée plus hau éparera ou remplacera, à sa discrétion, les produits avérés défectueux. Les produits de remplacement pourront être neufs ou dans un état équivalent à celui des produits neufs.

HP garantit à l'acquéreur que les logiciels HP ne manqueront pas d'exécuter leurs instructions de programmation ci-dessus en raison de défauts matériels ou de main d'oeuvre s'ils ont été installés et utilisés correctement. Si HP est informé de tels défauts pendant la période de garantie, il remplacera les supports des logiciels qui n'exécutent pas leurs instructions de programmation en raison de tels défauts.

HP ne garantit pas que les produits HP fonctionneront sans interruption ou sans erreur. Si HP ne peut, dans un délai raisonnable, réparer ou remplacer un produit dans les conditions de la garantie, l'acquéreur pourra retourner le produit pour se faire rembourser le prix d'achat.

Les produits HP peuvent contenir des pièces remanufacturées dont les performances sont équivalentes à celles de pièces neuves ou des pièces ayant été utilisées de façon fortuite.

La garantie ne couvre pas les défauts résultant (a) d'un entretien ou d'un étalonnage inappropriés ou inadéquats, (b) de logiciels, interfaces, pièces ou fournitures non fournis par HP, (c) d'une modification non autorisée ou d'un usage impropre, (d) d'une utilisation en dehors des conditions d'environnement spécifiées pour le produit, ni (e) d'une mauvaise préparation ou d'un mauvais entretien du site.

HP N'ACCORDE AUCUNE AUTRE GARANTIE OU CONDITION EXPLICITE, ÉCRITE OU ORALE. DANS LES LIMITES DE LA LÉGISLATION LOCALE, TOUTE GARANTIE OU CONDITION IMPLICITE D'APTITUDE À LA COMMERCIALISATION, DE QUALITÉ SATISFAISANTE OU D'ADÉQUATION À UN USAGE PARTICULIER EST LIMITÉE À LA DURÉE DE LA GARANTIE EXPLICITE EXPOSÉE PLUS HAUT. CERTAINS PAYS, ÉTATS OU PROVINCES N'AUTORISENT PAS LES LIMITATIONS DE DURÉE D'UNE GARANTIE IMPLICITE, ET LA LIMITATION OU EXCLUSION CI-DESSUS PEUT DONC NE PAS S'APPLIQUER À VOUS. CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT DISPOSER D'AUTRES DROITS SELON LE PAYS, L'ÉTAT OU LA PROVINCE.

DANS LES LIMITES DE LA LÉGISLATION LOCALE, LES RECOURS CONTENUS DANS CETTE GARANTIE SONT VOS SEULS ET EXCLUSIFS RECOURS. À L'EXCEPTION DES CAS INDIQUÉS CI-DESSUS, HP ET SES FOURNISSEURS NE SERONT EN AUCUNE CIRCONSTANCE RESPONSABLES DES DOMMAGES DIRECTS, SPÉCIAUX, FORTUITES OU CONSÉCUTIFS (Y COMPRIS LES MANQUES À GAGNER ET LES PERTES DE DONNÉES) NI DE TOUT AUTRE DOMMAGE, QU'IL SOIT FONDÉ SUR UN CONTRAT, UN PRÉJUDICE OU SUR TOUTE AUTRE BASE. CERTAINS PAYS, ÉTATS OU PROVINCES N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITES OU CONSÉCUTIFS, ET LA LIMITATION OU EXCLUSION CI-DESSUS PEUT DONC NE PAS S'APPLIQUER À VOUS.

TRANSACTIONS DE CONSOMMATEURS EN AUSTRALIE ET EN NOUVELLE-ZÉLANDE : LES TERMES DE LA GARANTIE CONTENUS DANS CETTE DÉCLARATION, HORMIS DANS LES LIMITES LÉGALEMENT AUTORISÉES, N'EXCLUENT, NE RESTREIGNENT NI NE MODIFIENT PAS LES DROITS LÉGAUX APPLICABLES À LA VENTE DE CE PRODUIT MAIS VIENNENT S'Y AJOUTER.

Garantie aux consommateurs du 16 septembre 1997

Garantie an 2000 Hewlett-Packard

Dans le cadre des termes et limitations de la Garantie HP limitée fournie avec ce produit, HP garantit que ce produit HP pourra traiter correctement des données de dates (y compris, mais non exclusivement, le calcul, la comparaison et le tri) de, vers et entre le vingtième et le vingt-et-unième siècles, ainsi que les années 1999 et 2000, y compris les calculs sur les années bissextiles, lorsqu'il sera utilisé conformément à la documentation fournie par HP (y compris toutes instructions d'installation de correctifs ou de mises à niveau), à condition que tous les autres produits (matériels, logiciels, micrologiciels, par exemple) utilisés en combinaison avec ce produit HP échangent correctement les données avec lui. La durée de la garantie An 2000 s'étend jusqu'au 31 janvier 2001.

Hewlett-Packard et ses distributeurs agréés assurent le suivi du produit HP que vous avez acheté.

Remarque avant de faire appel à l'assistance :

• Vérifiez que votre lecteur est correctement installé.
• Reportez-vous aux conseils de dépannage de ce guide et à la documentation fournie avec l'ordinateur ou le système de racks, l'adaptateur hôte et votre logiciel de sauvegarde.
• Consultez les pages d'assistance sur le site Web Hewlett-Packard : http://www.hp.com/support/dlt

Pour obtenir une assistance technique

Si vous avez besoin d'aide, votre distributeur dispose des informations les plus récentes sur les produits et les services HP. Il est à même de vous apporter une assistance dans le cadre de la gamme complète de services HP. Si votre distributeur n'est pas en mesure de vous aider, vous pouvez obtenir une assistance directement auprès de HP, par téléphone ou par l'intermédiaire des services en ligne.

Pour obtenir une assistance

HP assure un service d'assistance téléphonique gratuite pendant toute la durée de vie du produit. Contactez votre distributeur HP ou appelez le numéro approprié, indiqué à la page B-8. Vous serez mis en relation avec une équipe prête à vous aider.

Contrats de service HP

HP propose plusieurs contrats de service adaptés à vos besoins. Contactez votre distributeur ou le bureau HP local pour de plus amples informations.

Retour de votre lecteur de bande HP SureStore

Les lecteurs de bande HP SureStore sont accompagnés d'une garantie d'échange rapide en 24 heures valable trois ans. Lorsque vous retournez un lecteur, reportez-vous à la liste ci-après pour savoir quel numéro de téléphone appeler. Lors de votre appel, vérifiez que vous disposez des renseignements ci-dessous :

• Nom et numéro de série du produit (voir à l'intérieur de la couverture).
• Date d'achat.
• Description de la défaillance du produit.
• Nom de la personne à contacter pour obtenir des détails sur le problème.
• Numéro de téléphone de ce contact.
• Votre adresse d'expédition.

Le responsable téléphonique qui vous assiste vérifiera que le lecteur est défectueux et s'arrangera pour vous faire expédier un lecteur de remplacement dans les 24 heures. Lorsque vous recevez le lecteur de remplacement, sortez-le de son emballage et utilisez ce dernier pour retourner l'appareil défectueux. Tous les frais d'expédition sont payés par avance par HP.

Remarque : Lors du retour d'un lecteur à HP, tout dommage découlant d'un emballage inadapté est de votre responsabilité. Dans la mesure du possible, utilisez toujours les matériaux d'emballage d'origine.

Services en ligne dans le monde

HP offre des services électroniques en ligne qui vous permettent d'obtenir de manière interactive des informations et une assistance portant sur l'installation, la configuration et l'utilisation de votre produit. Ces services en ligne sont disponibles sur le World Wide Web et sur FTP, de même que les ressources spécifiques aux pays décrites plus loin dans cette section.

World Wide Web et FTP

D ur les lecteurs DLT sont disponibles sur le site Web de HP :

Des pilotes, des produits et d ont disponibles sur les sites Web et FTP de HP :

World Wide Web : http://www.hp.com/go/tape

Téléchargez programmes, micrologiciels et documents d'aide, et participez à des forums d'utilisateurs.

Adresse : Aller à HPSYS

Courrier électronique par Internet

Vous pouvez laisser des messages au service d'assistance technique HP SureStore :

Les messages sont généralement traités dans les 48 heures.

Adresse postale :

HP SureStore Technical Support 815 14th Street SW, Bldg. E Loveland, CO 80537 États-Unis

Téléchargez programmes, micrologiciels et documents d'aide, et participez à des forums d'utilisateurs.

Mot-clé : hpstor

Service de télécopie à la demande QuickFAX

Système automatique permettant de demander que des informations sur les produits ou l'assistance technique vous soient télécopiées.

Téléphone : [phone] ou [phone]

Télécopie :

Les télécopies obtiennent une réponse sous 48 heures.

Assistance téléphonique :

Horaire d'ouverture : lundi - vendredi, 7 h - 17 h (heure des Rocheuses). Téléphone : [phone]

Adresse postale :

Hewlett-Packard Nederland B. V. European Customer Support Center P. O. Box 58144 1040 HC Amsterdam Pays-Bas

Disponible en France, en Allemagne et au Royaume-Uni.

Adresse: HP

Service télématique (BBS) :

Téléchargez des programmes, des micrologiciels et des documents d'assistance, et laissez des messages à l'attention du support technique.

Téléphone : [phone]. Paramètres : 8, 1, N, 2, 400 à 28 800 bauds.

Service de télécopie rapide HP First Faxback

Système automatique permettant de demander que des informations sur les produits ou l'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Autriche (allemand)	0660 8128
Belgique (flamand)	0800 11906
Belgique (français)	0800 17043
Danemark (danois)	800 10453
Finlande (finnois)	9800 13134
France (français)	05 90 59 00
Allemagne (allemand)	0130 81 00 61
Italie (italien)	1678 59020
Sys-Bas (nederlandais)	0800 22 2420
Norvège (norvégien)	800 11319
Portugal (portugais)	0800 313 342
Espagne (espagnol)	900 993 123
Suède (suédois)	020 795 743
Suisse (français)	0800 55 1526
Suisse (allemand)	0800 55 1527
Yaume-Uni (anglais)	0800 960271
s européens (anglais)	[phone]

Assistance téléphonique :

Horaires d'ouverture : lundi - vendredi, 8:30 - 17:00 (CET)

L'assistance technique est gratuite pendant la période de garantie ; une facturation par incident intervient ensuite.

Autriche (allemand) 0660 6386

Belgique (flamand) 02 626 88 06

Belgique (français) 02 626 88 07

Danemark (anglais) 3929 4099

France (français) 04 50 43 98 53

Irlande (anglais) 016625525

Italie (italien) 02 2 641 0350

Pays-Bas (allemand) 020 606 8751

Norvège (anglais) 22 11 62 99

Suède (anglais) 08 619 21 70

Suisse (français, allemand, italien) 0848 80 11 11

Royaume-Uni (anglais) 0171 512 5202

Autres pays européens (anglais) [phone]

Service télématique (BBS) :

Téléchargez programmes, micrologiciels et documents d'assistance et laissez des messages à l'attention du support technique.

Téléphone : [phone]

Service de télécopie rapide HP First Faxback

Système automatique permettant de demander que des informations sur les produits ou l'assistance technique vous soient télécopiées gratuitement.

Disponible 24 heures sur 24.

Téléphone : [phone]

Télécopie :

Les télécopies obtiennent une réponse dans les 24 heures.

Numéro de télécopie : [phone]

Assistance téléphonique :

Horaires d'ouverture : lundi-vendredi, 7:00-17:00 EST

Téléphone : [phone]

Service de télécopie rapide HP First Faxback

Système automatique permettant de demander que des informations sur les produits ou l'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : [phone]

Télécopie :

Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur.

Télécopie : [phone]

Assistance téléphonique :

Horaires d'ouverture : lundi-vendredi, 8:30-17:30

Telephone: [phone]

Télécopie :

Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur.

Télécopie : [phone] (Singapour)

Assistance téléphonique :

Téléphone : 800 967 729

Inde

Adresse postale : Hewlett Packard India Ltd. HP Customer Support Centre, Chandiwala Estate, Maa Anandmai Marg, Kalkaji, Delhi - 110 019, Inde.

E-mail : [e-mail]

Télécopie : [phone]

Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur.

Assistance téléphonique : [phone]

Indonésie

Télécopie : Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur.

Télécopie : [phone] (Singapour)

Assistance téléphonique : Téléphone : [phone]

World Wide Web

Informations de HP Japon : http://www.jpn.hp.com

Service de télécopie rapide HP First Faxback

Système automatique permettant de demander que des informations sur les produits ou l'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : [phone]

Télécopie : Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur.

Numéro de télécopie : [phone]

Assistance téléphonique :

Horaires de disponibilité : Lundi - vendredi, 9h00 - 12h00 ; 13h00 - 17h00

Téléphone : [phone]

Adresse postale :

Téléchargez les logiciels et micrologiciels, ainsi que les informations techniques destinées aux revendeurs, directement depuis Internet.

Adresse IP (serveur NT) : 15.32.11.50

Accès téléphonique distant : [phone]

Service télématique (BBS) :

Téléchargez des programmes, des micrologiciels et des documents d'assistance, et laissez des messages à l'attention du support technique.

Téléphone : Hitel : [phone]

Chollian : [phone]

Adresse : G.P.K.

World Wide Web

Informations HP Corée

URL : www.hp.co.kr

Service de télécopie rapide HP First Faxback

Système automatique permettant de demander que des informations sur les produits ou l'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : (02) 769 05 43

Télécopie :

Les télécopies obtiennent une réponse sous 48 heures.

Télécopie : [phone]

Assistance téléphonique :

Horaires d'ouverture : lundi-vendredi, 8:30-19:00

Téléphone : [phone]

080-999-0700 (numéro vert)

Malaisie

Télécopie : Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur. Télécopie : [phone] (Singapour)

Assistance téléphonique : Téléphone : [phone]

Nouvelle-Zélande

Service télématique (BBS) : Téléchargez des programmes, des micrologiciels et des documents d'assistance. Téléphone : [phone]

Service de télécopie rapide HP First Faxback : Système automatique permettant de demander que des informations sur les produits ou l'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24. Téléphone : [phone]

Télécopie : Les demandes par télécopie obtiennent une réponse sous 24 heures. Télécopie : [phone] (Australie)

Assistance téléphonique : Horaires d'ouverture : lundi-vendredi, 9:00-21:00 (Heure d'Auckland) Téléphone : [phone]

Télécopie : Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur. Télécopie : [phone] (Singapour)

Assistance téléphonique : Téléphone : [phone]

Adresse postale :

Hewlett-Packard Far East (Pte) Ltd.

438 Alexandra Road

07-01/04 Alexandra Point

Service de télécopie rapide HP First Faxback

Système automatique permettant de demander que des informations sur les produits ou l'assistance technique vous soient télécopiées gratuitement. Disponible 24 heures sur 24.

Téléphone : [phone]

Les télécopies obtiennent une réponse sous 48 heures.

Télécopie : [phone]

Assistance téléphonique :

Horaires d'ouverture : lundi-vendredi, 9:00 - 17:00

Telephone: [phone]

Service télématique (BBS) :

Téléchargez programmes, micrologiciels et documents d'assistance, et laissez des messages à l'attention du support technique.

Téléphone : [phone]

Connexion : Prise HP

Nom: BBS

Service de télécopie rapide HP First Faxback

Système automatique permettant de demander que des informations sur les produits ou l'assistance technique vous soient télécopiées gratuitement.

Disponible 24 heures sur 24.

Téléphone : [phone]

Télécopie :

Les télécopies obtiennent une réponse sous 48 heures.

Télécopie : (02) 514-02-76

Assistance téléphonique :

Horaires d'ouverture : lundi - vendredi, 8:30 - 17:30

Telephone: [phone]

Télécopie

Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur.

Télécopie : [phone] (Singapour)

Assistance téléphonique :

Téléphone : [phone]

Télécopie :

Veuillez indiquer la personne à contacter, le nom du produit HP et votre type d'ordinateur.

Télécopie : [phone] (Singapour)

Assistance téléphonique :

Téléphone : [phone]

Index

adaptateur SCSI A-5

adresse SCSI B-6

adresse SCSI

lecteurs externes 2-5

lecteurs internes 1-5

Ajustement de la densité, voyants 3-2, 3-4, 5-6.

alimentation

connexion externe 2-10

connexion interne 1-11

interrupteur 2-5

terminaisons 1-7

Alimentation requise A-2

altitude A-3

amorce de la cartouche 4-7

détachée 4-6

Détection d'une amorce détachée 4-8

assistance clientèle B-5

assistance téléphonique B-8

asymétrique 2-8

auto-test 3-8, 3-12

echec 6-2

axe de la bande 4-7

BOT (fin de bande) 5-2

boutons

Déclenchement 3-3, 3-5, 3-7

Sélection 3-2, 3-4, 3-6, 5-5

Sélection densité 5-5

Bruit dans le lecteur 4-8

Bruit dans le lecteur 3-5, 3-7

cables

alimentation externe 2-10

alimentation interne 1-11

commande A-5

SCSI externe 2-9

SCSI externes 2-9

SCSI interne 1-11

café 2-4

caractéristiques

CEMA-5

Environnement A-3

fiabilité A-4

fonctionnement A-2

interface A-3

physiques A-2

sécurities A-5

cartouches

amorce 4-7

chargement 3-10

clapet 4-7

compression, choix 5-2

déclenchement 3-11

densité, modification 5-2

étiquettes 4-8

Impacts et vibrations 4-10

inspection 4-6

Manipulation 4-8

nettoyage 4-2

Perte de l'amorce 4-8

Précautions 4-5

Protection en écriture 4-4

références de commande A-5

Stabilisation de la température 4-9

stockage 4-9

transport 4-10

types 4-4

cavaliers

adresses SCSI 1-6

terminaisons 1-7

CEM, caractéristiques A-5

certifications CEM. Voir dos de la couverture.

chargement

cartouches 3-10

durée A-2

chocs, tolérance A-3

Choix d'un emplacement pour le lecteur 2-4

clapet de la cartouche 4-7

compression

choix 5-2

logicielle 5-3

Compression, voyant 3-2, 3-4, 3-6

condensation 4-10

contactor HP B-8

contrat B-5

contrôle de la parité, désactivation 1-

déchéancement

cartouches 3-11

durée A-2

Défilament, bouton 3-3, 3-5, 3-7

Défilament, voyants 3-3, 3-5, 3-7, 3-10

clignotant 6-4

DEL, voir voyants

Démarrage, auto-test 3 à 12 s.

Densité

voyant 3-2

densité

Modification 5-2

Densité, voyant 3-4, 3-6

Dépannage Ch. 6

dimensions A-2

données, compression

choix 5-2

logicielle 5-3

durées A-2

Échange rapide, garantie B-2.

Électricité statique, dommages 1-8

Emplacement du lecteur 2-4

Enregistrement du lecteur 1-4, 2-12.

Entretien - Chapitre 4

Environnement, caractéristiques A-3

Étiquetage des cartouches 4-8

fiabilité, caractéristiques A-4

fin de bande 5-2

Fonctionnement du lecteur. Chapitre 3.

Fonctionnement et caractéristiques A-2

Garantie 1-4, 2-12, B-2 d'échange rapide B-6.

Hauteur A-2 Hôte, ordinateur ne reconnaît pas le lecteur 6-3 Humidité 4-10 Plage de fonctionnement A-3 Plage hors fonctionnement A-3 Stabilisation des cartouches 4-9 Stockage des cartouches 4-10 HVD 2-9

Impacts, cartouches 4-10. Imprimantes laser, éviter 2-4. Informations réglementaires : voir dos de la couverture. Insertion d'une cartouche 3-10. Inspection des cartouches 4-6. Installation lecteurs externes : Chapitre 2. Résumé lecteurs externes : voir au dos de la quatrième page de couverture. Vérification 1-13, 2-10. Interface, caractéristiques A-3. Interrupteur 3-8.

largeur A-2 lecteurs internes câbles d'alimentation 1-11 cavaliers d'adresse SCSI 1-6 cavaliers des terminaisons 1-7 connexion SCSI 1-11 logicielle, compression des données 5-3 logiciels 1-14, 2-4, 2-11 low-voltage differential 2-8 LVD 2-8 LVD, HBA 2-3, A-3

Manipulation au mauvais moment 4-6

Manipulation des cartouches 4-8. Mise hors tension d'un lecteur 3-9. Mise sous tension d'un lecteur 3-8.

Nettoyage des têtes de lecture 4-2. Niveau sonore A-3. Normes de sécurité : voir dos de la couverture. Numéros de téléphone B-8.

panneau arrière 2-5, 3-8 panneau avant HP SureStore DLT40 3-6 HP SureStore DLT70 3-4 HP SureStore DLT80 3-2 performances, caractéristiques A-2 perturbations électromagnétiques, déclarations Voir dos de la couverture pilote 1-14, 2-11 plages de fonctionnement A-3 plages hors fonctionnement A-3 poids A-2 poignée de verrouillage de la cartouche 3-9, 3-10, 4-6 poussière, éviter 2-4 présentation de l'installation lecteurs internes Voir au dos de la première page de couverture problèmes Ch.6 profondeur A-2 protection en écriture des cartouches 4-4 Protection en écriture, voyant 3-3, 3-5, 3-7, 4-5 clignotant 6-4

rails de montage 1-9, références de commande A-5, rembobinage, durée A-2.

sauvegarde, logiciels de 1-14, 2-4, 2-11

SCSI, adaptateur A-5 adresse lecteurs externes 2-5 lecteurs internes 1-5 câbles lecteurs externes 2-3, 2-9 lecteurs internes 1-11 caractéristiques A-3 commande d'accessoires A-5 connecteurs lecteurs externes 2-5 lecteurs internes 1-11 terminaisons lecteurs externes 2-8 lecteurs internes 1-7 vérification des adresses 2-6 SCSI asymétrique 2-8 sécurité, caractéristiques A-5 Sélection densité, bouton 5-5 Sélection, bouton 3-2, 3-4, 3-6, 5-5 service B-5 service et assistance B-5 services en ligne B-6 site FTP B-6 stockage des cartouches 4-9 support technique B-5

TapeAssure 1-13, 2-10, 6-2 installation 1-5 usage 1-13 vérification de l'installation 1-13 vérification de la configuration 1-5, 1-13, 2-6, 2-11 température plage de fonctionnement A-3 plage hors fonctionnement A-3 stabilisation des cartouches 4-9 stockage des cartouches 4-10 variations 4-10 terminaisons SCSI 2-8 alimentation dans les lecteurs internes 1-7 commande A-5 test de l'installation 1-13 têtes de lecture, nettoyage 4-2

tiroirs de montage 1-9

Maintenir le toner à l'écart des sources de chaleur.

Transport des cartouches : 4 à 10 °C.

Utiliser une poignée, voyant 3-3, 3-5, 3-7, 3-10

Utiliser une bande de nettoyag 4-2, 4-3

variations 4-10

Vérification de l'installation 1-13, 2-10.

vibrations

cartouches 4-10

toléranca A-3

voyants

Ajustement de la densité 5-6

clignotants 6-2

Compression 3-2, 3-4, 3-6

Défilament 3-3, 3-5, 3-7, 3-10

Densité 3-2, 3-4, 3-6

Éteints 3-12, 6-2

HP SureStore DLT40 3-6

HP SureStore DLT70 3-4

HP SureStore DLT70 3-4

Protection en écriture 4-5

Tous les clignotants 3-12

Utilisation de la poignée 3-5, 3-10

Utiliser une bande de nettoyage 4-2, 4-3.

World Wide Web 6-1, B-6

Installation — Lecteurs externes

	Reportez-vous :
Avant de commencer :Vérifiez le contenu de la boîte à l'aide de la liste fournie dans ce guide.Vérifiez que le système présente la configuration requise.	page 2-2
Etape 1 : vérifiez l'adresse SCSI du lecteurVérifiez l'adresse SCSI sur le commutateur situé à l'arrière du lecteur.Si nécessaire, changez l'adresse par défaut (5) en appuyant le bouton+ ou - au-dessus ou en dessous du numéro d'adresse SCSI avec un stylo ou un objet pointu. N'utilise pas de crayon de papier pour éviterque des particules de mine s'introduisent dans le lecteur.	page 2-5
Etape 2 : collez les étiquettes dans votre langue, si nécessaire	page 2-8
Etape 3 : connectez la terminaison SCSIBranchez la terminaison SCSI sur l'un des connecteurs SCSI àl'arrière du lecteur et fixez-le solidement en place.	page 2-8
Etape 4 : branchez le cable SCSIBranchez une extrémité du cable SCSI cable sur le connecteur SCSI libre à l'arrière du lecteur et fixez-le solidement. Branchez l'autreextrémité au connecteur SCSI externe de l'ordinateur.HP SureStore DLT 40e uniquement : si vous installez le lecteur sur unsystème doté d'un connecteur wide SCSI à 68 broches, utilisez le cable68/50 broches fourni avec le lecteur.	page 2-9
Etape 5 : branchez le cordon d'alimentationBranchez le cordon d'alimentation au connecteur à l'arrière du lecteur.Branchez l'autre extrémité sur une prise de courant.	page 2-10
Systèmes UNIX : consultez le Guide de configuration UNIX HP SureStore DLTApprenez à configurer votre système UNIX pour qu'il reconnaissse le lecteur etcomment vérifier l'installation.	page 2-10
Après l'installationAllumez le système et vérifiez que le lecteur fonctionne. Insérez leCD-ROM HP SureStore Tape. Il contient pilotes, logiciels de sauvegarde,inscription électronique pour la garantie, ainsi que divers utilisaires.
Enregistrez-vous auprès de HP	page 1-4
