SURESTORE DAT 40 SCSI TAPE DRIVE - Système de stockage de données HP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de bande DAT interne
Marque	HP
Modèle	HP StorageWorks DAT 40 (SureStore DAT 40 SCSI)
Interface	SCSI Ultra2/Ult3 Wide (hot-plug)
Capacité native	20 Go
Capacité compressée (2:1)	40 Go
Format de bande	DDS-4 (DAT 40)
Hauteur	1,6 pouces (4,06 cm)
Compatibilité systèmes d'exploitation	Windows, NetWare, UNIX, Tru64, Linux
Fonction OBDR	Oui (One-Button Disaster Recovery)
Voyants	Tape (bande) et Clean (nettoyage)
Bouton d'éjection	Oui
Nettoyage recommandé	Cartouche de nettoyage HP (C5709A) toutes les semaines
Support de sauvegarde	Cartouches DDS-4 (C5718A) 40 Go compressé
Alimentation	Via le serveur/boîtier (hot-plug)
Outils de diagnostic	HP Library & Tape Tools
Installation	Hot-plug dans baie 1,6 pouce ou avec adaptateur dans deux baies 1 pouce
Sécurité	Protection en écriture des cartouches, éjection forcée
Entretien	Nettoyage régulier des têtes avec cartouche de nettoyage

FOIRE AUX QUESTIONS - SURESTORE DAT 40 SCSI TAPE DRIVE HP

Comment installer le lecteur HP StorageWorks DAT 40 dans un serveur ProLiant DL380 ?

Retirez le disque dur de protection de la baie supérieure gauche, insérez le lecteur en le faisant glisser jusqu'à ce qu'il s'enclenche. Vérifiez les voyants pour confirmer l'installation. Pour les autres baies, utilisez l'adaptateur de hauteur.

Quel type de cartouche dois-je utiliser avec ce lecteur ?

Utilisez des cartouches HP DDS-4 (réf. C5718A) pour une capacité de 40 Go compressé. Les cartouches DDS-3 sont compatibles en lecture/écriture, les DDS-2 en lecture seule.

Comment nettoyer le lecteur de bande ?

Insérez une cartouche de nettoyage HP (C5709A) dans le lecteur. Le cycle de nettoyage dure 30 à 60 secondes. Remplacez la cartouche après 50 utilisations.

Que faire si une cartouche est bloquée dans le lecteur ?

Ne tentez pas d'ouvrir le lecteur. Appuyez sur le bouton d'éjection pendant au moins 15 secondes ou appuyez trois fois en 5 minutes pour forcer l'éjection. Si cela échoue, contactez l'assistance HP.

Comment utiliser la fonction HP OBDR ?

Insérez une cartouche amorçable, maintenez le bouton d'éjection enfoncé tout en mettant le serveur sous tension. Relâchez lorsque les voyants clignotent en alternance. Suivez les instructions à l'écran.

Comment vérifier que l'installation du lecteur a réussi ?

Après insertion, le lecteur exécute un autotest de 5 secondes. Vérifiez que les deux voyants s'éteignent. Utilisez HP Library & Tape Tools pour confirmer la détection.

Quels systèmes d'exploitation sont pris en charge ?

Windows, NetWare, UNIX, Tru64 et Linux sont pris en charge. Consultez le site HP pour les versions spécifiques.

Que signifie le voyant Clean allumé en continu ?

Cela indique une erreur grave. Éteignez et rallumez le serveur. Si le problème persiste, contactez l'assistance technique HP.

Puis-je utiliser des cartouches plus anciennes (DDS-1, DDS-2, DDS-3) ?

Les cartouches DDS-1 ne sont pas prises en charge. Les DDS-2 sont en lecture seule, les DDS-3 en lecture/écriture. Pour des performances optimales, utilisez des DDS-4.

Comment forcer l'éjection d'une cartouche ?

Maintenez le bouton d'éjection enfoncé pendant au moins 15 secondes. La cartouche sera éjectée après 35 secondes. Attention : cela peut entraîner une perte de données.

MODE D'EMPLOI SURESTORE DAT 40 SCSI TAPE DRIVE HP

lecteur de bande hp StorageWorks DAT

guide de démarrage

hot plug

Digital

Data

Storage

DAT 40h, DAT 72h

i n v e n t

1
HP ProLiant DL380

2
HP ProLiant DL380

Lecteurs hot-plug - sommaire

Pre-installation

Avant de commencer page 3

Applications de sauvegarde et pilotes page 5

Utilisation du CD-ROM page 7

Installation du lecteur de bande

Réglage des interrupteurs de configuration (systèmes UNIX) page 9

Installation d'un nouveau lecteur dans un HP ProLiant DL380 page 11

Installation d'un nouveau lecteur dans deux baies 1 pouce page 13

Remplacement d'un lecteur de bande en place page 15

Vérification de l'installation page 17

Utilisation du lecteur de bande

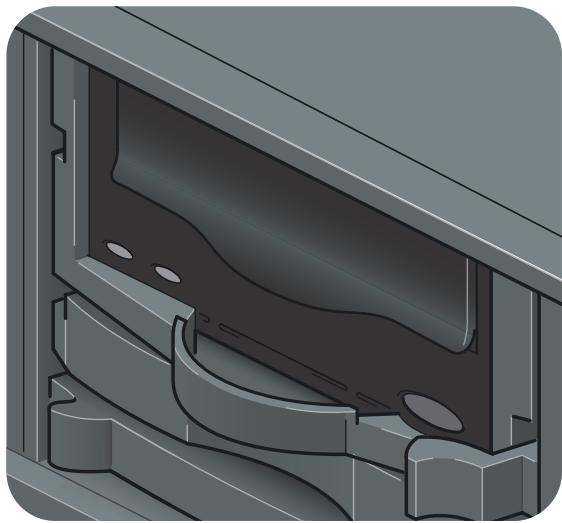

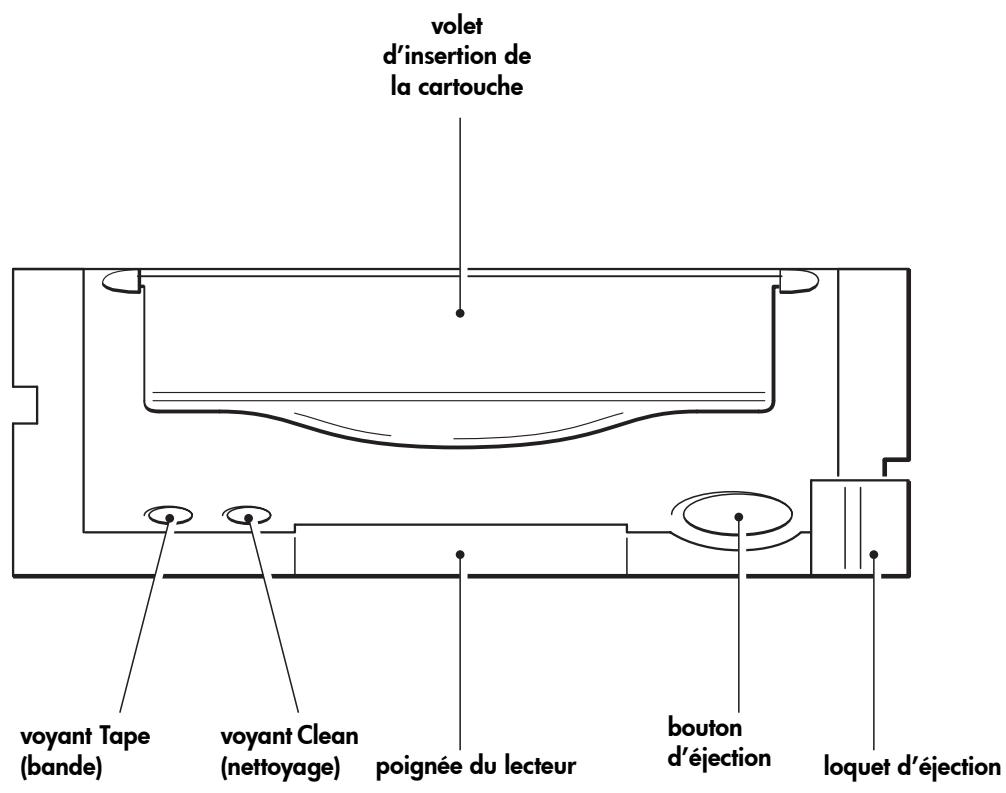

Votre lecteur de bande HP StorageWorks DAT page 19

Utilisation du support de sauvegarde approprié page 21

Enregistrement de votre lecteur de bande page 23

Utilisation de HP OBDR page 25

Outils de diagnostic page 27

Dépannage page 28

Problèmes liés aux cartouches page 31

Autres sources d'information page 33

Référence : Q1546-90902

Hewlett-Packard Company exclut toute garantie de quelque nature que ce soit relative à ce document, y compris et de manière non limitative, toute garantie implicite de commerciabilité et d'adéquation à un usage particulier. Enaucun cas, Hewlett-Packard ne peut être tenu pour responsable des erreurs évientuelles containues dans ce document ou de dommages directs, indirects, spéciaux, accessoires ou consécutifs en relation avec la fourniture, les performances ou l'utilisation dudit document.

Ce document contient des informations confidentielles protégées par copyright. Aucune partie de ce document ne peut être photocopée, reproductive ou traduite, sans le consentement préalable écrit de Hewlett-Packard. Les informations containues dans ce document sont sujéttes à modification sans préavis.

Microsoft® MS-DOS® MS Windows® Windows® et Windows NT® sont des marques déposées aux États-Unis de Microsoft Corporation.

UNIX® est une marque déposée de The Open Group.

Hewlett-Packard Company ne sera pas tenu pour responsable des erreurs techniques ou d'édition, ou des omissions containues dans leprésent document. Les informations sont fournies "en l'objet", sans aucune garantie de quelques nature que ce soit et sont soumises à modification sans préavis. Les garanties des produits de Hewlett-Packard Company sont définies dans les clauses de garantie limitée expresse desdits produits. Aucun élément contenu dans leprésent document ne saurait être considéré comme constituent une garantie supplémentaire.

Imprimé au Royaume-Uni.

Références du produit

Inscriviez ici les références de votre lecteur de bande pour les retrouver facilement en cas de besoin. Le nom du modele est inscrit sur la facade du lecteur ; la referencia et le numero de série sont indiqués sur uneétiquette située au bas du lecteur.

Modèle (type de lecteur) :
Numéro de modèle :
Numéro de série :
Numéro de série de la garantie :
Date d'achat/d'instruction :

Avant de commencer

Modèles HP StorageWorks DAT

Ce guide explique comment installer et faire fonctionner les modèles HP StorageWorks DAT de lecteurs de bande hot-plug suivants :

Quels systèmes d'exploitation sont pris en charge ?

Les lecteurs HP StorageWorks DAT peuvent être connectés à des serveurs fonctionnant sous Windows®, NetWare, UNIX, Tru64 et Linux. Pour plus d'informations sur les versions du système d'exploitation qui sont prises en charge, reportez-vous à la rubrique "HP StorageWorks Tape Software Compatibility" sur notre site Web : www . hp . com / go / connect .

Quels serveurs et boîtiers puis-je utiliser ?

Les lecteurs de bande hotplug HP StorageWorks DAT peuvent être utilisés avec n'importe quel serveur HP ProLiant ou Alpha ou n'importe quel boitier équipé de baies hot-plug universelles. Si vous l'utilisez tel qu'il est fourni, le lecteur pourra être installé dans une baie 1,6 pouce. Vous pouvez aussi utiliser l'adaptateur de hauteur fourni avec le lecteur de bande pour le monter dans deux baies 1 pouce. Les exemplesprésentés dans ce guide illustrent le montage du lecteur dans un serveur HP ProLiant DL380. Consultez notre site Web (www .hp . com/ go/connect) pour obtenir plus d'informations sur les serveurs et boitiers qui prennant en charge le lecteur de bande.

Ventilation requise

Voudevezyouassurerquelaventilationsestadequatea l'avantet a l'arriere du serveur ou du boitier.

De même, si des baies sont inoccupées dans le serveur ou le boitant, vous devez installer des caches pour assurer une bonne circulation d'air au niveau des lecteurs. Reportez-vous à la documentation fournie avec le serveur ou le boitant pour obtenir des informations sur l'installation des caches.

Si vous montez le lecteur de bande dans deux baies 1 pouce, vous doivent utiliser l'adaptateur de hauteur pour assurer une bonne circulation d'air (voir "Installation d'un nouveau lecteur dans deux baies 1 pouce" à la page 13).

Existe-t-il des specifications particulières concernant la configuration SCSI ?

Votre lecteur de bande est compatible avec des disques durs et des contrôleurs de disques RAID et peut être inclus dans ce type de configuration. Dans ce cas, il apparaître en tant que volume distinct dans le groupe de disques durs RAID.

Il n'est pas nécessaire d'utiliser un contrôleur séparé spécialément pour votre lecteur de bande. Ces capacities hotplug vous permettent de connecter des lecteurs de bande et des disques durs au même bus SCSI. Toutefois, tous les péripériques reliés au bus SCSI doivent être de type Ultra 2 ou Ultra 3 Wide. Si vous leur associez d'autres standards de lecteur, les performances globales du sous-système de disques en seront fortement affectées.

Chaque péripérisque SCSI doit avoir une adresse unique. Pour chaque lecteur hot Plug, l'adresse SCSI est définie automatiquement et elle est déterminée par la position du lecteur dans le serveur ou le boîtier.

L'installation de plus de trois lecteurs de bande sur un seul bus risque d'amoindrir les performances du disque dur pendant les transferts d'importants volumes de données vers les lecteurs de bande. Lorsque le lecteur est inactif, les performances des disques durs ne sont pas affectées.

Ai-je besoin d'autres éléments pour l'installation ?

• Non. Tous les éléments sont fournis avec le lecteur de bande, mais nous vous recommendons de consulter notre site Web pour obtenir les dernières versions de pilotes.

Pour obtenir la liste des produits et configurations recommendés et obtenir des informations relatives à la commande de fournitures, consultez notre site Web : www.hp.com/go/connect ou www.hp.com/support.

Applications de sauvegarde et pilotes

Application de sauvegarde

Pour des performances optimales, il convient d'utiliser une application de sauvegarde adaptée à la configuration de votre système. Dans une configuration de type connexion directe, lorsque le lecteur de bande est connecté à un serveur autonome, vous pouvez utiliser une application de sauvegarde conçue pour un environnement à serveur unique. Dans les configurations en réseau, vous doivent disposer d'une application de sauvegarde prénant en charge les environnements d'entreprise. HP, Veritas, Legato, Yosemite et Computer Associates fournissent des produits adéquats. Vous trouvrez des informations détaillées sur ces produits et d'autres produits appropriés sur notre site Web de connectivité.

1 Visitez notre site Web de connectivité à l'adresse suivante: www. hp. com/go/connect et selectionnez tape backup (sauvegarde sur bande).
2 Sélectionnez software compatibility (compatibilité logicielle).
3 Sélectionnez votre système d'exploitation et le modele de votre lecteur de bande dans le tableau. Une liste d'applications de sauvegarde prises en charge apparait à l'écran. Cela vous indique également si votre configuration est compatible avec la fonction HP OBDR (HP One-Button Disaster Recovery). Tous les lecteurs de bande HP StorageWorks DAT prenant en charge HP OBDR. Toutefois, vous ne pouze utiliser cette fonction que si votre configuration système et votre application de sauvegarde la prennté également en charge (voir "Utilisation de HP OBDR" à la page 25).
4 Assurez-vous que votre application de sauvegarde prend en charge les lecteurs de bande HP StorageWorks DAT et téléchargez les mises à niveau ou correctifs si nécessaire.

Pilotes

Utilisateurs Windows

Avant d'installer le lecteur de bande, téléchargez le pilote HP à partir de notre site Web: www. hp. com/ support. Reportez-vous au fichier README fourni pour obtenir des informations spécifiques sur l'installation des pilotes Windows NT, Windows 2000, Windows XP et Windows Server 2003. Ce fichier vous indique si vous nevez installer le pilote avant ou après avoir installé le lecteur de bande.

Si vous ne disposez pas d'un accès à Internet, vous pouvez utiliser les pilotes se trouvant sur le CD-ROM HP StorageWorks Tape ; cependant, les versions figurant sur le CD-ROM ne sont peut-être pas les plus récentes.

Utilisateurs UNIX

Les applications de sauvégarde recommendées utilisent les pilotes de périhériques intégrés et standard du système d'exploitation. Pourmettre à niveau les pilotes, nous vous recommendons d'utiliser le correctif fourni avec la dernière version du système d'exploitation ou de configurer les fichiers de périhériques, comme décrit dans le Guide de configuration UNIX sur le CD-ROM.

Utilisateurs IA64

Si vous effectue une installation sous un système IA64, par exemple un serveur HP Integrity, consultez la page Web www. hp. com/go/connect pour obtenir des informations récentes sur la disponibilité des mises à niveau d'applications de sauvegarde et des pilotes.

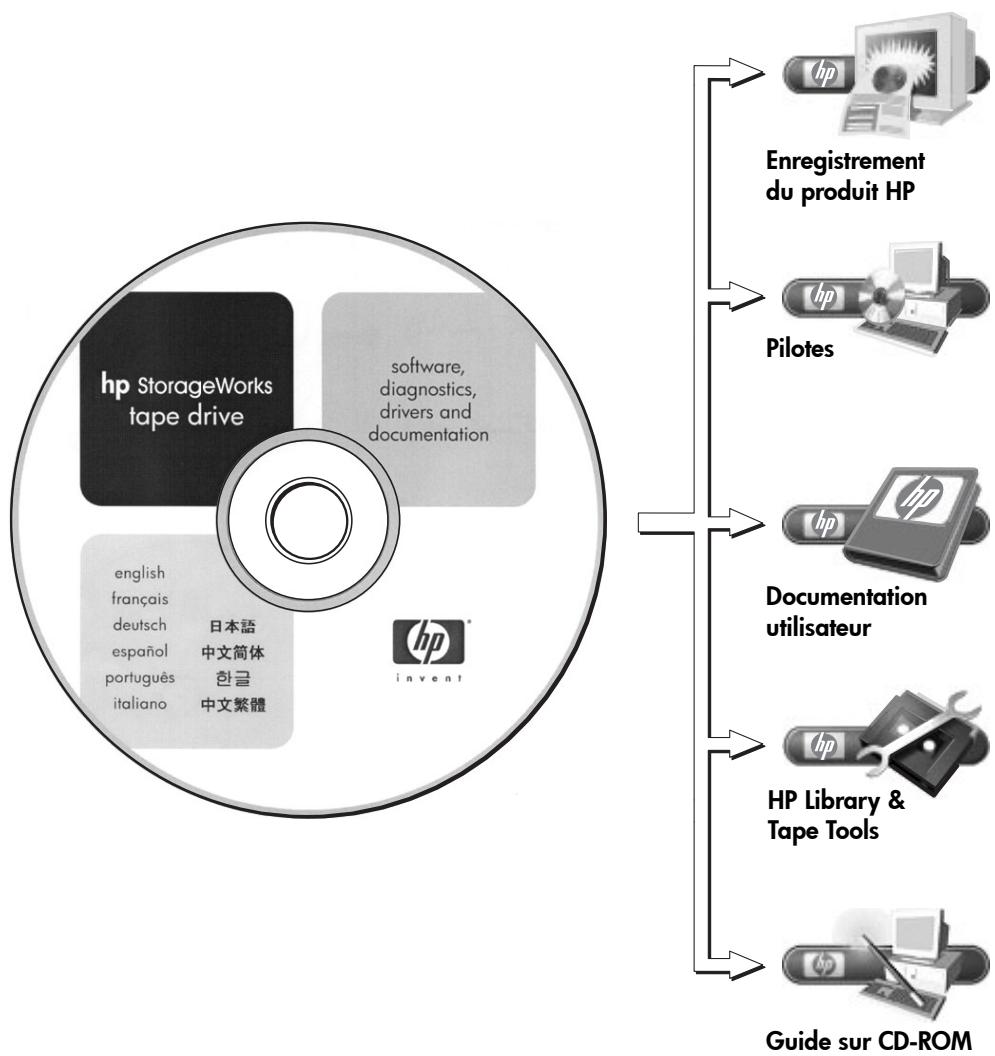

Figure 1: le CD-ROM HP StorageWorks Tape

Utilisation du CD-ROM HP StorageWorks

Le CD-ROM HP StorageWorks Tape contient des pilotes, des utilisaires et des informations utiles destinées à vous aider à installer et utiliser votre lecteur de bande. Pour la plupart des systèmes d'exploitation, HP Library & Tape Tools permet de vérifier les informations relatives à l'adresse SCSI sur le bus SCSI avant l'installation. Le Guide de configuration UNIX figurant sur le CD-ROM contient également des informations relatives à la vérification d'adresse SCSI sur les systèmes UNIX.

Enregistrement du produit HP

Pour enregistrer votre nouveau lecteur de bande par voie électronique via Internet, utilisez le lien "Product Registration" (Enregistrement du produit), sur le CD-ROM HP StorageWorks Tape.

Pilotes

Pour obtenir des informations détaillées sur les pilotes, consultez le fichier README correspondent (répertoires DRIVERS) sur le CD-ROM HP StorageWorks Tape. Il existe un sous-repertoire pour chaque système d'exploitation.

Documentation utilisateur

Pour obtenir un Guide de configuration UNIX et un Guide d'utilisation en ligne contenant des informations plus détaillées sur l'utilisation du lecteur de bande HP StorageWorks DAT, reportez-vous à la section "Documentation utiliser" sur le CD-ROM HP StorageWorks Tape.

Consultez la documentation de votre application de sauvegarde pour obtenir des instructions sur la sauvegarde et la restauration des données.

Le logiciel HP Library & Tape Tools fournit des utilisaires de diagnostic et de dépannage. Il vous permet d'identifier correctement votre produit, de vérifier les informations relatives à l'adresse SCSI sur le bus SCSI, d'exécuter des tests, de procéder à des mises à niveau du micrologiciel et, le cas échéant, de générer des informations complètes que vous devrez communiquer au service d'assistance pour effectuer le dépannage. Utilisez le lien figurant sur le CD-ROM HP StorageWorks Tape pour acceder à notre site Web d'assistance, www.hp.com/support/tapetools et télécharger la première version de ce logiciel. Pour plus d'informations, reportez-vous à la page 27.

Guide sur CD-ROM

Le Guide sur CD-ROM fournit une vue d'ensemble de l'arborescence des fichiers contenus sur le CD et des informations relatives aux langues utilisées pour la réduction du contenu du CD-ROM. Il contient également un ensemble d'URL et de liens permettant d'obtenir des informations détaillées.

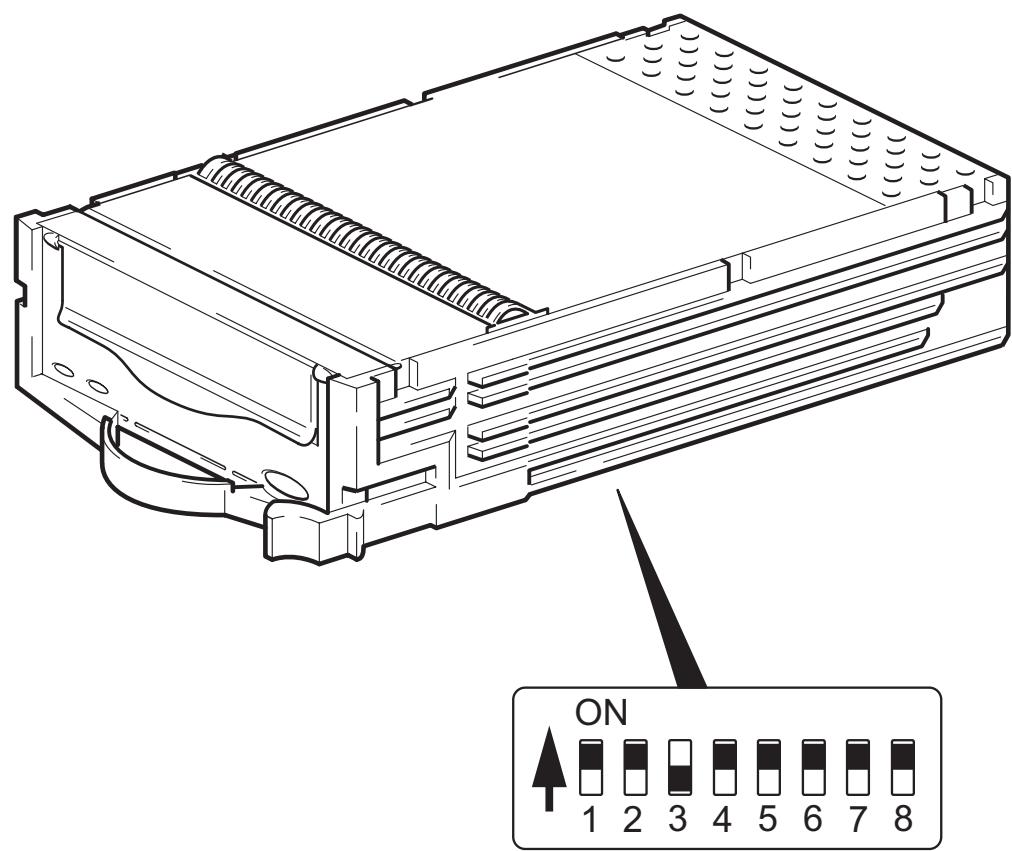

Figure 2: verification des interrupteurs de configuration (UNIX)

Réglage des interrupteurs de configuration (systèmes UNIX)

Lisez cette rubrique uniquement si vous installez votre lecteur dans un système UNIX. Ignored cette section si vous installez votre lecteur sur un PC sous Windows.

1 Consultez le Guide de configuration UNIX figurant sur le CD-ROM HP StorageWorks Tape pour obtenir des conseils précis relatifs à votre système d'exploitation.

Le tableau ci-dessous récapitule les valeurs d'interrupteur d'options typiques pour différents types de serveur.

	Numéro de commutateur
Type de système	1	2	3	4	5	6	7	8
Par défaut et sur la plupart des PC	On	On	Off	On	On	On	On	On
Systèmes HP Tru64 v.5.0	On	On	Off	On	On	On	On	On
Systèmes HP Tru64 v.4.0	On	On	Off	On	On	On	On	Off
Systèmes HP OpenVMS	On	On	Off	On	On	On	On	On
Systèmes HP-UX	On	On	Off	On	On	On	On	On
Systèmes IBM AIX	On	On	Off	On	On	On	On	On
Systèmes d'exploitation Linux	On	On	Off	On	On	On	On	On
Sun Solaris, version 2.7 et supérieure	On	On	Off	On	On	On	On	On
Sun Solaris, version 2.6 et inférieure	On	On	Off	Off	On	On	Off	Off

2 Si votre configuration UNIX le requiert, changez la position par défaut des interrupteurs de configuration situés sous le lecteur (voir figure 2).

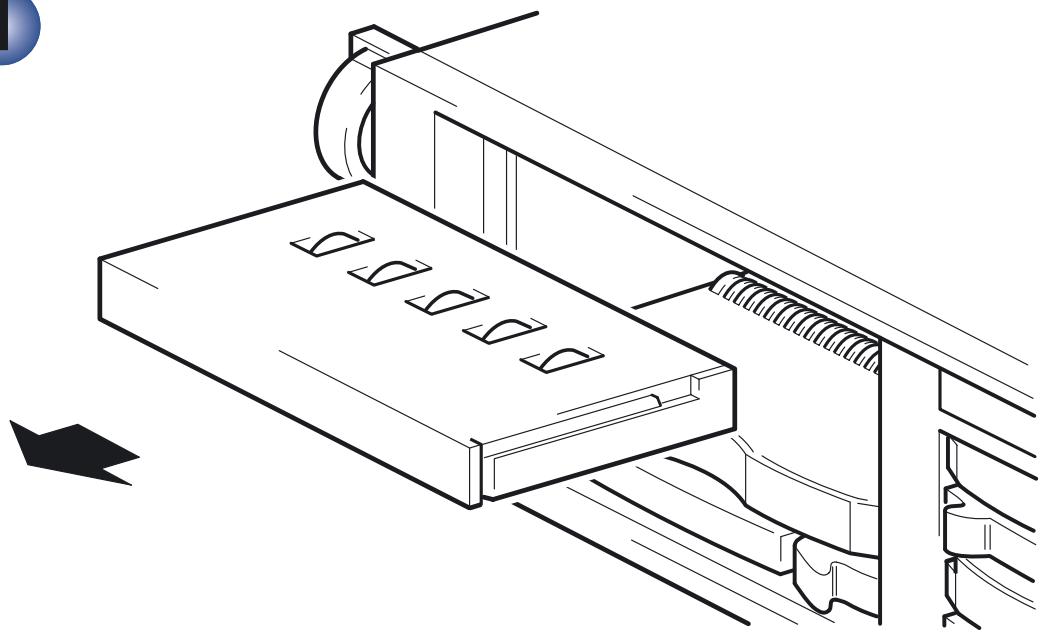

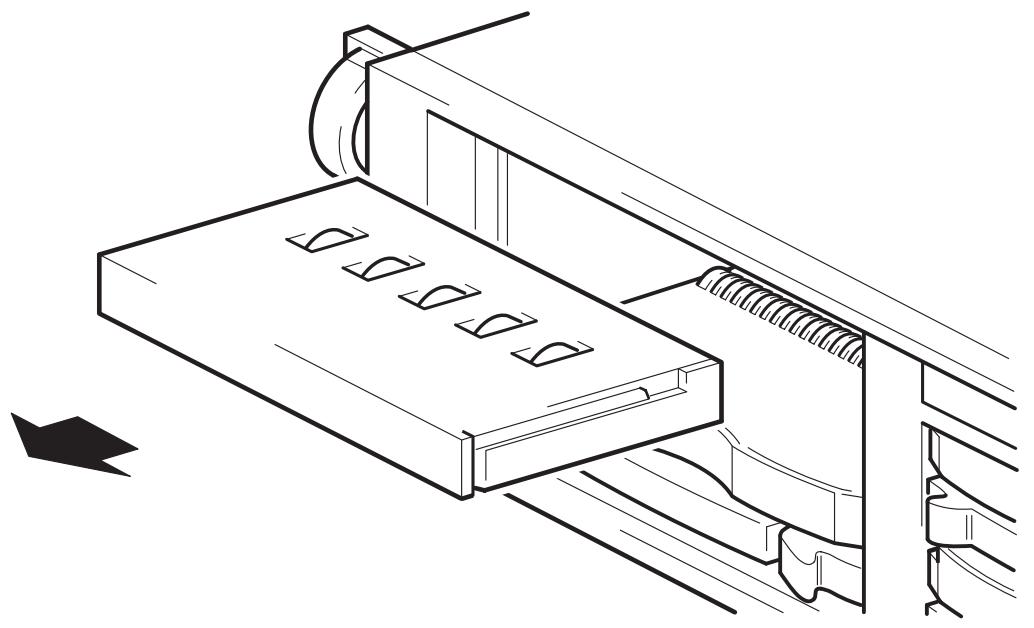

Figure 3a: retrait du lecteur de bande de protection

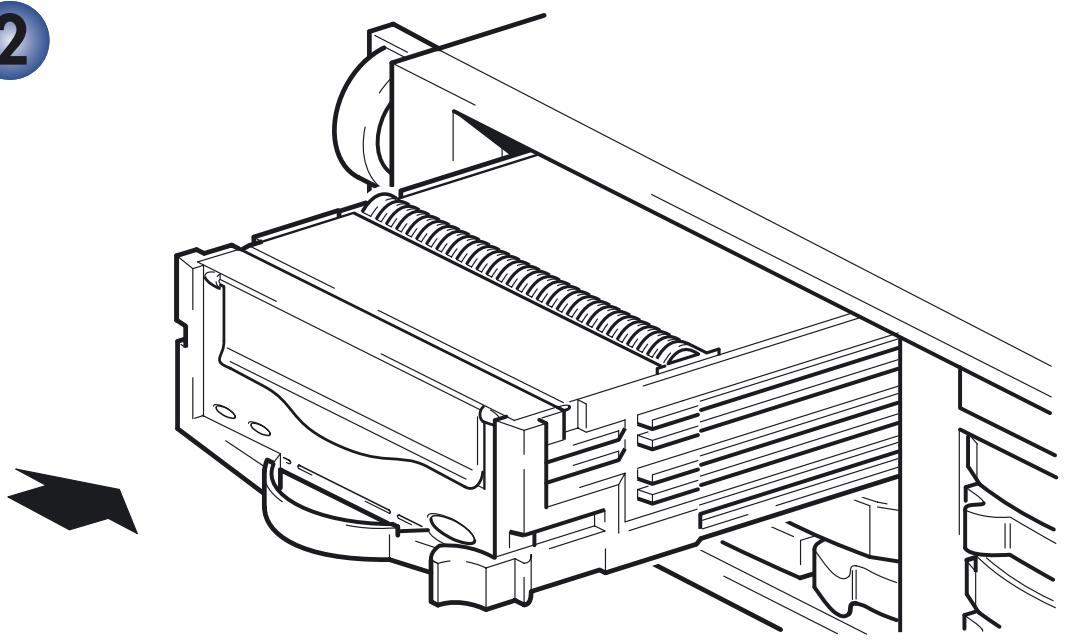

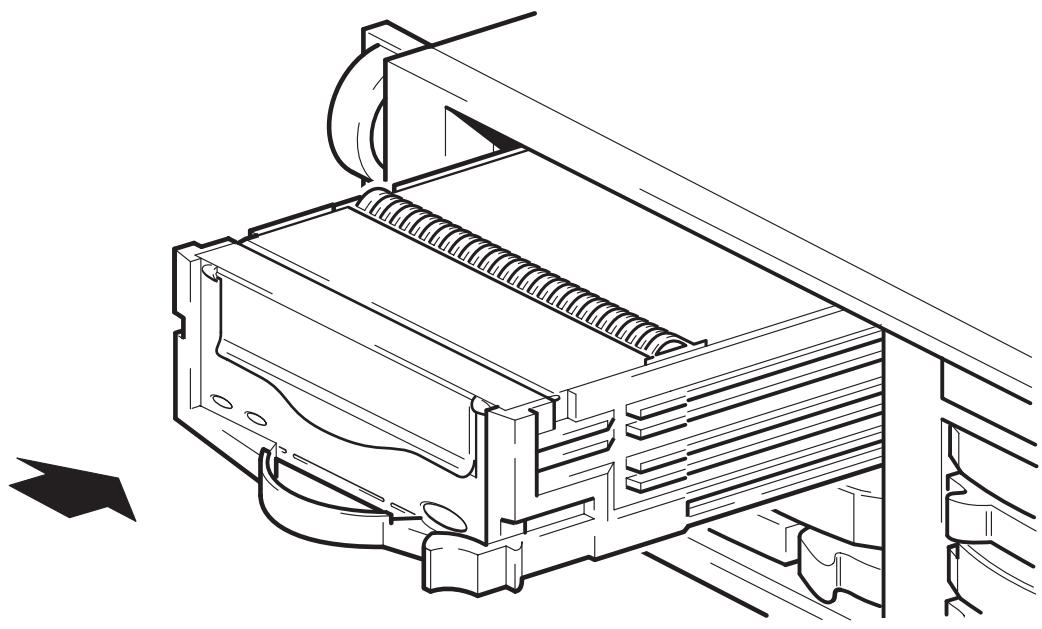

Figure 3b : installation du lecteur de bande

Installation d'un nouveau lecteur dans un HP ProLiant DL380

Le lecteur de bande a une hauteur de 1,6 pouce.

• Si vous installez le lecteur de bande dans un HP ProLiant DL380, vous pouvez le monter dans une seule baie, selon la description fournie dans cette section, tant que vous utilisez la baie de lecteur supérieure gauche.
• Si vous installez le lecteur dans un autre serveur ou boîtier, ou dans l'une des autres baies disponibles sur un HP ProLiant DL380, vous devrez utiliser deux baies et il vous faudra fixer l'adaptateur de hauteur au lecteur de bande avant de l'installer. Voir "Installation d'un nouveau lecteur dans deux baies 1 pouce" à la page 13.

1 Retirez le disque dur de protection ou le disque dur en place de la baie supérieure gauche, selon la description fournie dans la documentation du HP ProLiant DL380.

Note Si vous retirez un disque dur de la baie, vérifie qu'aucun transfert de données n'est en cours et quitterez toutes les applications utilisant ce disque.

2 Enlevez le lecteur de bande de protection, comme le montre la figure 3a.
3 Introduisez le lecteur de bande dans la baie ouverte, comme indiqué à la figure 3b. Faites simplement glisser le lecteur dans le logement jusqu'à ce qu'il s'insère correctement dans le connecteur; le loquet revient alors en place. Dérimez l'état du lecteur de bande en vérifiant les voyants hot-plug (reportez-vous à "Votre lecteur de bande HP StorageWorks DAT" à la page 19).
4 Rétabilliséz le mode de fonctionnement normal du serveur. Vérifiez que le lecteur de bande fonctionne correctement avant de stocker vos données de valeur. Voir "Vérification de l'installation" à la page 17.

Attention Pour éviter un refroidissement incorrect ou un endommagement thermique, vous ne devez faire fonctionner le serveur qu'a condition que toutes les baies soient dotées d'un composant ou d'un dispositif de protection.

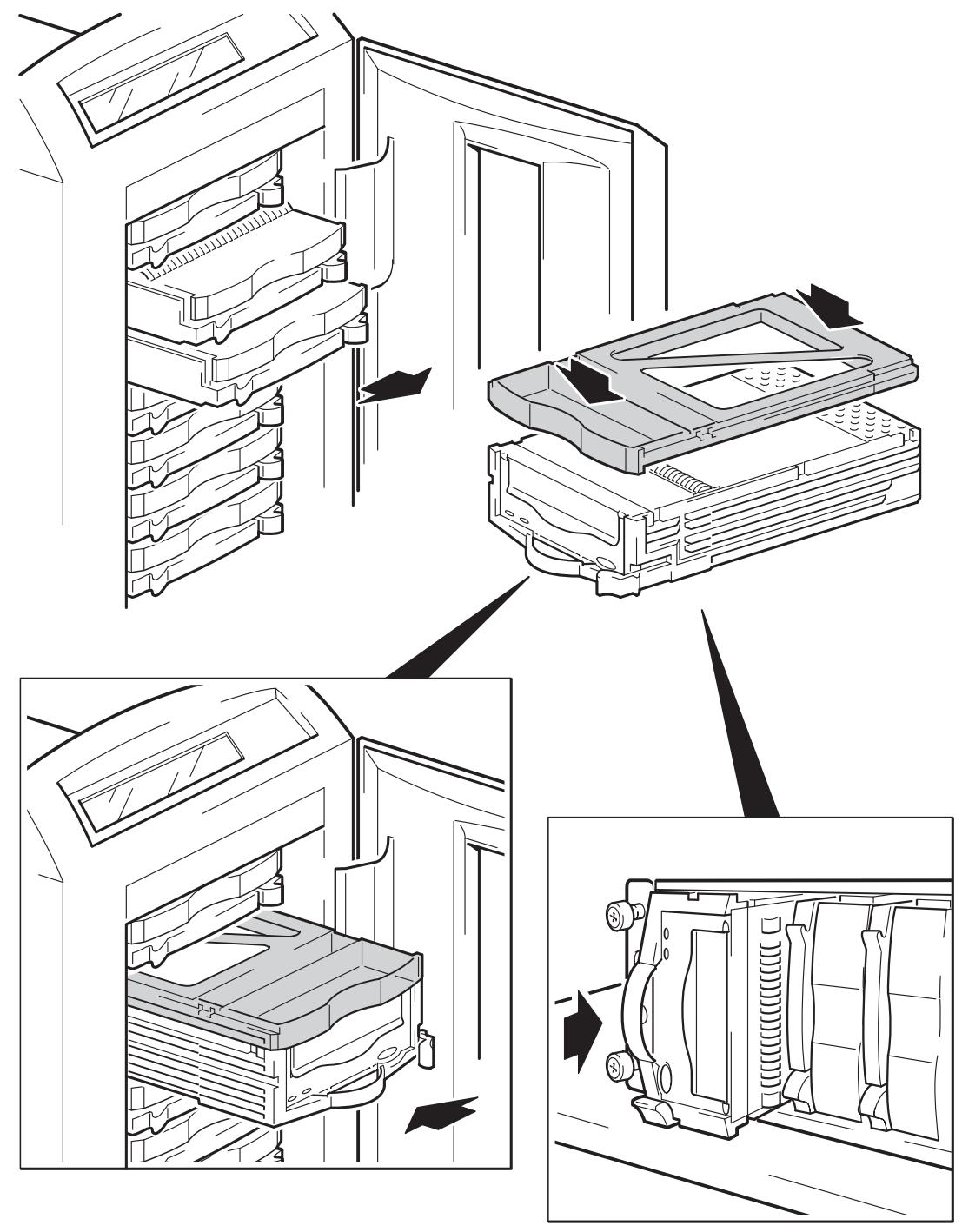

Figure 4: connexion de l'adaptateur de hauteur et installation du lecteur

Installation d'un nouveau lecteur dans deux baies 1 pouce

Le lecteur de bande a une hauteur de 1,6 pouce. Si vous montez le lecteur dans un serveur ou un boitier équipé de baies 1 pouce, vous devrez utiliser deux baies et il vous faudra fixer l'adaptateur de hauteur au lecteur de bande avant de l'installer.

Note Si vous installez le lecteur de bande dans un HP ProLiant DL380, vous pouze le monter dans une seule baie tant que vous utilisez la baie de lecteur supérieure gauche. Voir "Installation d'un nouveau lecteur dans un HP ProLiant DL380" à la page 11.

Certaines modèles de boîtiers HP (Compaq) moins récents sont des baïes de lecteur 1,6 pouce, compatibles hot-plug, montées à la verticale. Le lecteur de bande peut également être installé dans ce type de boîtier, comme illustré à la figure 4, sans utiliser l'adaptateur de hauteur.

1 Retirez des deux baies les disques durs de protection ou les disques durs en place, selon la description fournie dans la documentation du serveur ou du boitier.

Note Si vous retirez un disque dur de la baie, vérifie qu'aucun transfert de données n'est en cours et quitterez toutes les applications utilisant ce disque.

2 Placez l'adaptateur de hauteur sur le dessus du lecteur de bande et appuyez fermement sur l'avant et l'arrière, comme indiqué à la figure 4.

Attention L'installation de l'adaptateur de hauteur du lecteur de bande est définitive. Si vous tentez de l'enlever après l'installation, toutes les garanties seront annulées.

3 Introduisez le lecteur dans les baies disponibles, comme indiqué à la figure 4. Faites-le glisser jusqu'à ce qu'il s'insère correctement dans le logement; le loquet revient alors en place. Déterminiez l'état du lecteur de bande en vérifier les voyants hot-plug (reportez-vous à "Votre lecteur de bande HP StorageWorks DAT" à la page 19).

Serveurs HP ProLiant ML370 uniquement. Orientation horizontal : inserez la première bande dans le troisieme logement à partir de la gauche. Orientation mini-tour : inserez la première bande dans le troisieme logement à partir du bas.

4 Rétablissez le mode de fonctionnement normal du serveur. Vérifiez que le lecteur de bande fonctionne correctement avant de stocker vos données de valeur. Voir "Vérification de l'installation" à la page 17.

Attention Pour éviter un refroidissement incorrect ou un endommagement thermique, vous ne devez faire fonctionner le serveur qu'a condition que toutes les baies soient dotées d'un composant ou d'un dispositif de protection.

Serveurs Alpha uniquely

Pour installer ou remplaçer un lecteur dans un serveur Alpha, procédez comme suit.

Système d'exploitation	Tapez la commande suivante :
Open VMS	MCR SYSMAN IO CONNECT AUTO/LOG <Entrée>
TRU64 UNIX version 4.0F	SCU <Entrée>SCAN EDT <Entrée>SHOW EDT <Entrée> (Permet de s'assurer que le pérophérique est détecté.)EXIT <Entrée>
TRU64 UNIX version 5.0	SCU <Entrée>SCAN EDT <Entrée>SHOW EDT <Entrée> (Permet de s'assurer que le pérophérique est détecté.)EXIT <Entrée>DoConfig -d <Entrée> (Reconstruit le noyau afin que le pérophérique devienne opérationnel.)

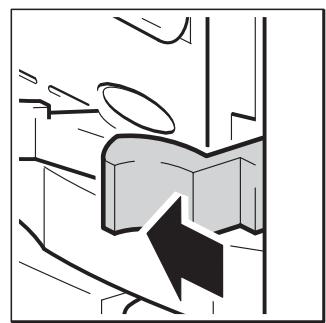

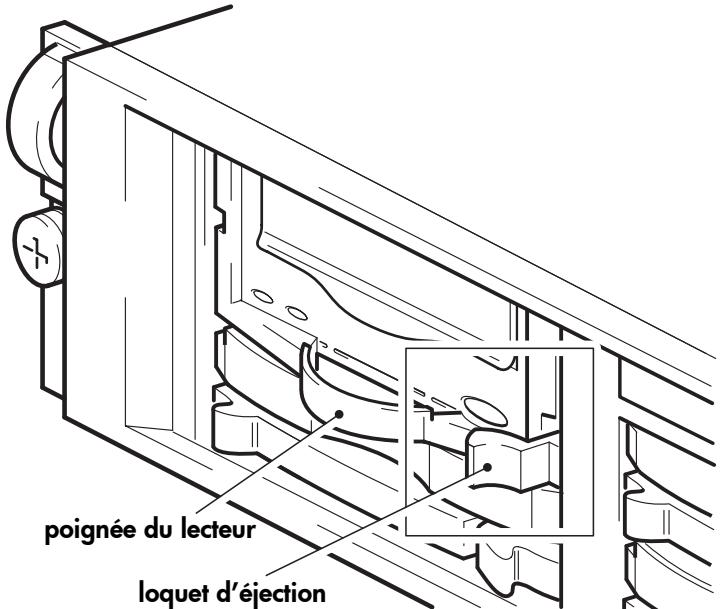

Figure 5a: abaisissement du levier d'éjection

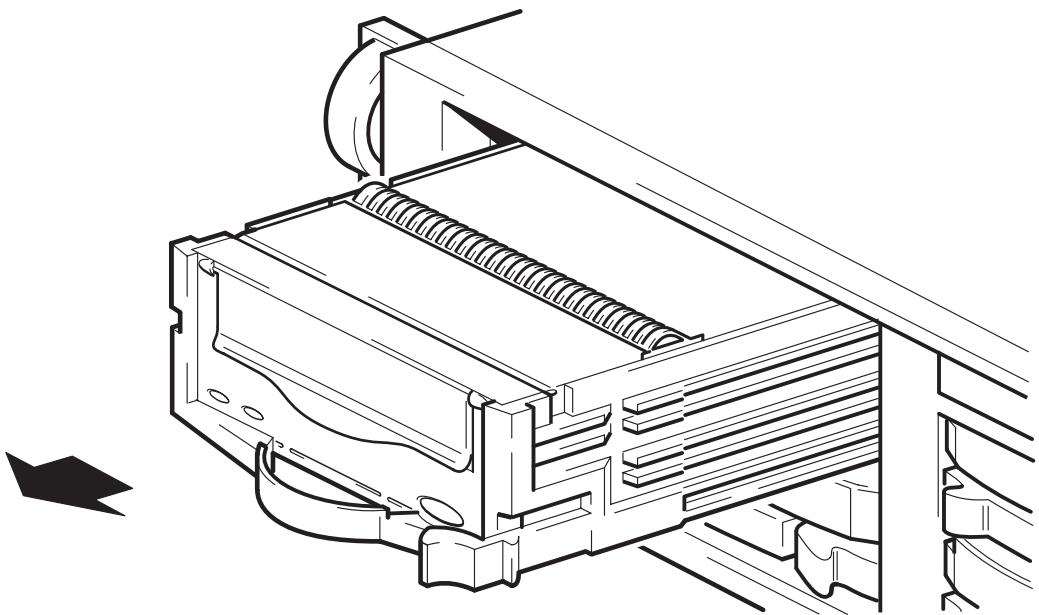

Figure 5b: retrait du lecteur

Remplacement d'un lecteur de bande en place

Lors du remplacement d'un lecteur défectueux ou d'une extension de capacité, reportez-vous à la documentation fournie avec le boitier de stockage ou avec le serveur pour identifier etsteroler le lecteur.

Important : ne retirez pas un lecteur en cours d'utilisation ou pendant un transfert de données.

1 Vérifiez l'absence d'activité sur le lecteur à remplacer et éjectez tout support contenu dans le lecteur.

Avertissement Cette opération présente un risque d'électrocution. Si une cartouche est bloquée dans le lecteur, n'essayez pas d'ouvoir ce dernier. Pour l'entretien, adressez-vous à un fournisseur de services/agréé HP.

2 Quittez toute application de sauvegarde pierce en cours d'utilisation.
3 Appuyez sur le loquet d'éjection et tirez la poignée, comme illustré à la figure 5a.
4 Installez le nouveau lecteur dans le même logement. Faites simplement glisser le lecteur dans le logement jusqu'à ce qu'il s'insere correctement dans le connecteur; le loquet revient alors en place. Voir figure 5b.

Note Si l'installation s'effectue dans deux baies 1 pouce, fixez l'adaptateur de hauteur sur le lecteur avant l'installation, comme décrit dans la section "Installation d'un nouveau lecteur dans deux baies 1 pouce" à la page 13.

5 Insérez le support de l' étape 1 dans le nouveau lecteur.
6 Patientez au moins 30 secondes.
7 Lancez l'application de sauvegarde de tiers pour vérifie que le lecteur que vous venez de remplacer figure toujours dans la configuration de périhériques. Pour plus de détails, reportez-vous à la documentation de votre application de sauvegarde.

Le lecteur est maintainant prét à être utilisé.

Serveurs Alpha uniquely

Pour installer ou remplacer un lecteur dans un serveur Alpha, procédez comme suit.

Système d'exploitation	Tapez la commande suivante :
Open VMS	MCR SYSMAN IO CONNECT AUTO/LOG <Entrée>
TRU64 UNIX version 4.0F	SCU <Entrée>SCAN EDT <Entrée>SHOW EDT <Entrée> (Permet de s'assurer que le pérophérique est détecté.)EXIT <Entrée>
TRU64 UNIX version 5.0	SCU <Entrée>SCAN EDT <Entrée>SHOW EDT <Entrée> (Permet de s'assurer que le pérophérique est détecté.)EXIT <Entrée>DoConfig -d <Entrée> (Reconstruit le noyau afin que le pérophérique devienne opérationnel.)

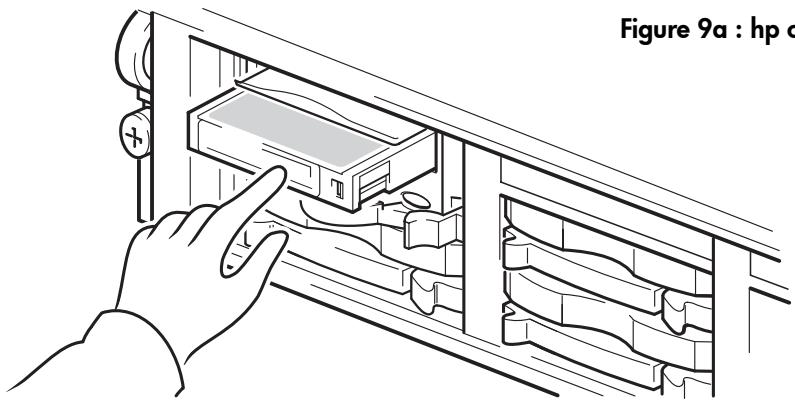

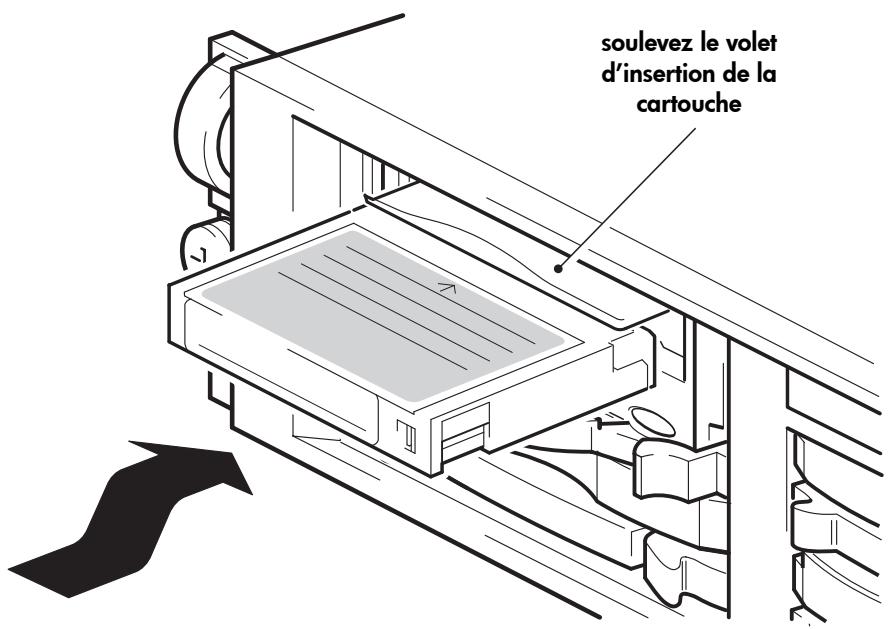

Figure 6a : chargement d'une cartouche

Figure 6b : déchéignment d'une cartouche

Vérification de l'installation

Attention Pour éviter un refroidissement incorrect ou un endommagement thermique, vous ne devez faire fonctionner le serveur ou le boîtier qu'à condition que toutes les baies soient dotées d'un composant ou d'un dispositif de protection.

1 Lorsque vous insérez le lecteur de bande dans une baie hotplug, il exécute un auto-test matériel d'une durée d'environ 5 secondes. A la fin de ce test, les deux voyants de la face avant doivent s'éteindre. Pour plus d'informations sur les voyants de la face avant, voir "Votre lecteur de bande HP StorageWorks DAT" à la page 19.
2 Vérifiez que l'installation du lecteur a réussi. Pour de nombreux systèmes d'exploitation, vous pouvez vous reporter à HP Library & Tape Tools comme déscrit page 27. Le Guide de configuration UNIX figurant sur le CD-ROM HP StorageWorks Tape contient également une procédure de vérification.

Note Pour obtenir de l'aide lors du diagnostic et de la résolution des problèmes que vous rencontres au cours de la procédure de vérification, reportez-vous à la section "Dépannage" à la page 28.

3 Vous pouvez désormais effectuer un test de sauvegarde et de restauration pour vérifier que le lecteur est capable d'écrite des données sur la bande. Utilisez la cartouche vierge fournie avec le lecteur de bande.

Chargement d'une cartouche

1 Soulevez le volet d'installation de la cartouche à l'avant du lecteur et insérez la cartouche dans le logement frontal du lecteur, la flèche blanche étant placée en haut et face à la porte du volet. Appuyez doucement sur la cartouche jusqu'à ce qu'elle soit happée et chargée par le lecteur (voir figure 6a).
2 Levoyant Tape (bande) clignote en vert pendant la procEDURE de chargement. Lorsque la cartouche est chargée, le voyant Tape (bande) reste allumé en vert de façon continue.

Pour effectuer un test de sauvegarde et de restauration

Assurez-vous que vous avez télécharge et installé les évventuelles mises à niveau nécessaires à votre application de sauvegarde (voir page 5). Reportez-vous à la documentation de votre application de sauvegarde pour obtenir des instructions spécifiques.

1 Effectuez un test de sauvegarde des données sur la bande.
2 Effectuez un test de restauration des données à partir de la bande.

Déchéancement d'une cartouche

Attention Ne tentez jamais d'extraire une cartouche avant qu'elle ne soit entiement ejecte.

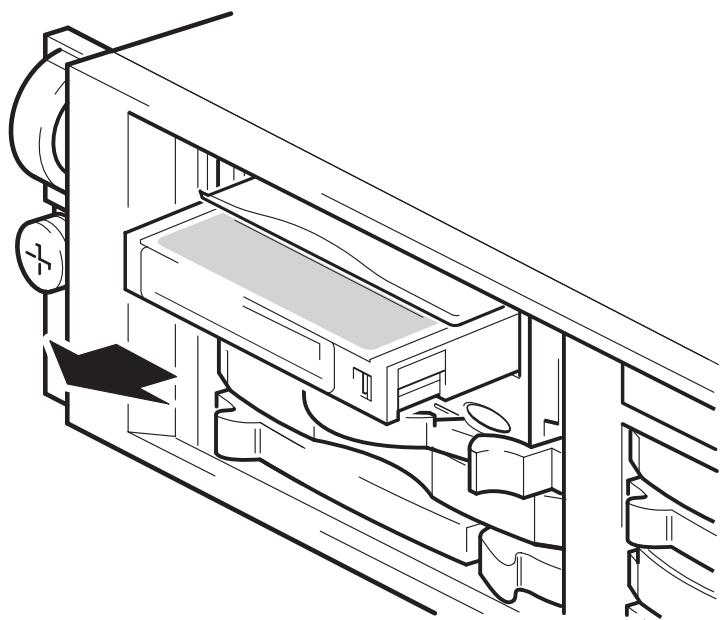

1 Appuyez sur le bouton d'éjection sur la face avant (voir figure 6b).

Le lecteur termine la tâche en cours, rembobine la bande et ejecte la cartouche. Cette procédure peut durer environ 25 secondes pour une cartouche autorisée en écriture et 10 secondes pour une cartouche protégée en écriture.

Figure 7: boutons et voyants du lecteur de bande

Votre lecteur de bande HP StorageWorks DAT

La face avant du lecteur de bande comporte deux voyants et un bouton d'éjection de la cartouche. Reportez-vous à la page 17 pour plus d'informations sur le chargement et le déchargement d'une cartouche et à la page 31 pour savoir comment forcer l'éjection d'une cartouche.

Voyants de la face avant

Il existe deux voyants, portant la mention Tape (bande) et Clean (nettoyage) (voir figure 7).

	Voyant Tape (bande)	Voyant Clean (nettoyage)	Signification
● ○	allumé	étéint	La cartouche est chargée et le lecteur est prét.
○	clignotant lentement	étéint	La cartouche est en cours de chargement ou de déchargement, ou un auto-test est en cours.
○	clignotant rapidement	étéint	La cartouche est chargée et le lecteur effectue une opération sur la bande.
○ ●	étéint	allumé	Signale une condition d'erreur. Les lecteurs HP StorageWorks DAT effectuent un autotest complet lors de la mise sous tension. Si une erreur grave entraîne l'éché de l'auto-test, levoyant Clean (nettoyage) s'allume en orange (continu). Lancez HP Library & Tape Tools pour tenter de diagnostique le problème (voir page 27).
○ ou	étéint ou clignotant rapidement	clignotant lentement	Donne un avertissement relatif au support de sauvegarde. 1 Attendez que l'opération courante se termine, introduisez une autre bande et repêzez l'opération qui était effectué. 2 Si le signal d'avertissement support n'apparait plus, cela indique que la cartouche d'origine arrive à la fin de sa durée d'utilisation. Copiez les données que vous souhaitez conserver sur une cartouche neuve si possible, puis jetez la cartouche usagée. 3 Si ce signal d'avertissement apparaît à nouveau avec la seconde cartouche, cela signifie que vous nevez nettoyer les têtes de lecture. 4 Si le signal d'avertissement support apparaît après l'utilisation d'une cartouche de nettoyage, la cartouche de nettoyage est probablement usee et doit être jetée.
○	clignotant lentement	clignotant lentement	Lorsque les deux voyants clignotent alternatively, le lecteur de bande se trouve en mode de récapération après incident, procedant à la restauration du système d'exploitation (reportez-vous à la section "Exécution de HP OBDR" à la page 26).

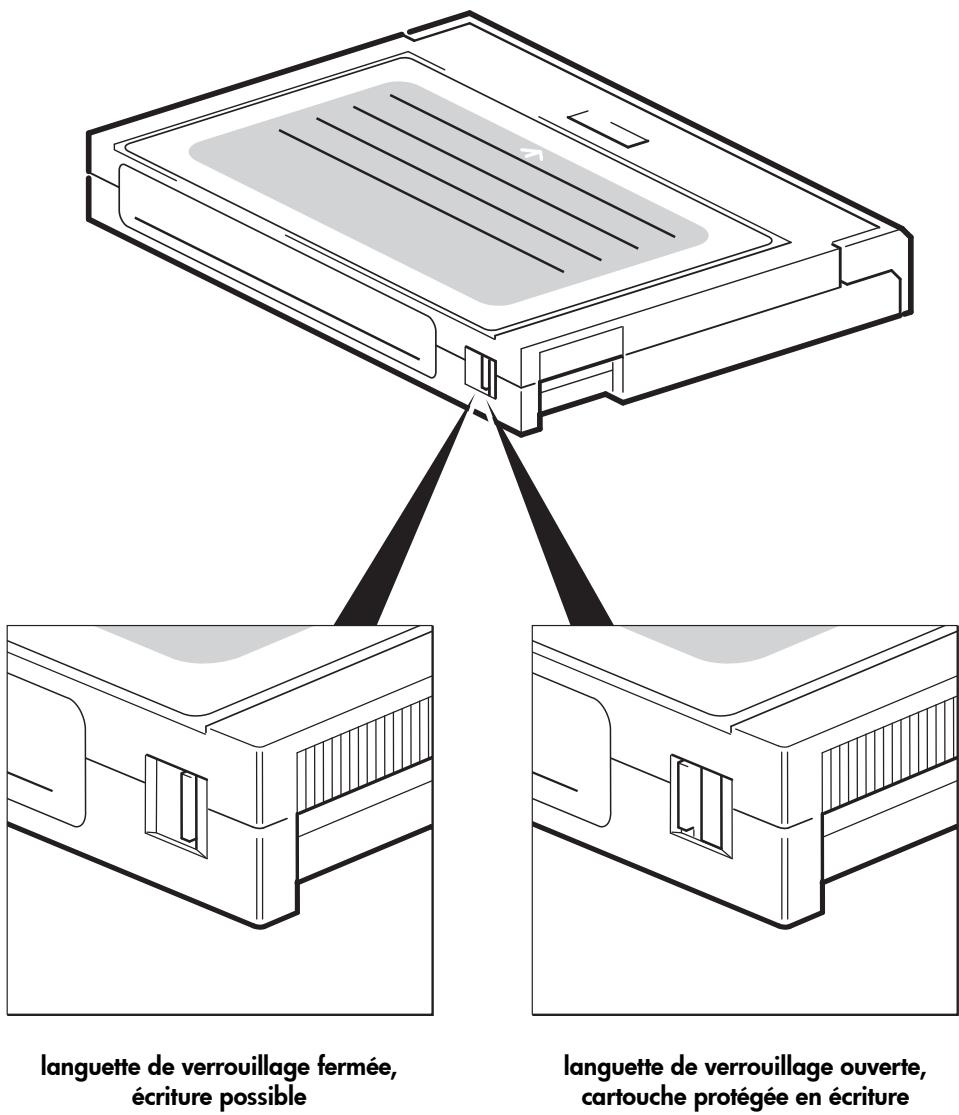

Figure 8: protection des cartouches en écriture

Utilisation du support de sauvegarde approprié

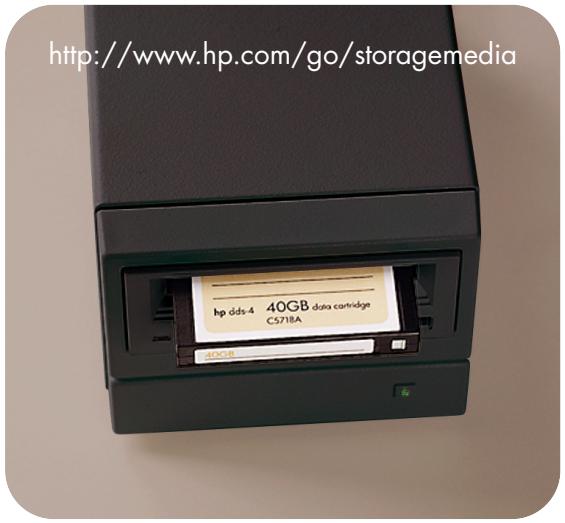

Pour deailles performances, nous recommendons d'utiliser des supports de marque HP. Passez votre commande en ligne à l'adresse suivante :

www. hp. com/go/storagemedia. Si vous n'avez pas accès à Internet, reportez-vous au Guide d'utilisation sur le CD-ROM HP StorageWorks Tape pour Obtir des informations sur la commande de cartouches de bande et de cartouches de nettoyage.

Cartouches de données

Pour obtenir des performances et une capacité de stockage optimes, utilisez des bandes adaptées au format de votre lecteur. Utilisez de préférence une seule cartouche par jour. Il est recommandé d'utiliser des cartouches HP DDS-4 avec les lecteurs de bande DAT 40 et des cartouches DAT 72 avec les lecteurs de bande DAT 72.

Bien que les lecteurs HP StorageWorks DAT soient parfaitement compatibles avec les modèles plus ancients, les ancients formats de bande sont plus abrasifs que ceux des générations plus récentes et risquent de réduire la durée de vie du lecteur de bande. Le tableau ci-dessous indique les modèles de lecteurs et les cartouches compatibles. Les cases ombrées correspondant au support recommendé pour chaque lecteur de bande.

tableau 1 : compatibilité des cartouches de données

	DDS-190 mètres	DDS-2120 mètres	DDS-3125 mètres	DDS-4150 mètres	DAT 72170 mètres
HP StorageWorks DAT 40	non pris en charge	lecture seule	lecture/édriture	40 Go*(C5718A)	non pris en charge
HP StorageWorks DAT 72	non pris en charge	non pris en charge	lecture/édriture	lecture/édriture	72 Go*(C8010A)
* La capacité suppose une compression de 2:1.

Protection des cartouches en écriture

Pour éviter que les données enregistrées sur une cartouche ne soient alterées ou effacées, vous pouvez protéger cette dernière en écriture. (voir figure 8).

Retirez toujours la cartouche du lecteur de bande avant de modifier la protection en écriture.

• Pour ce faire, faites glisser la languette d'identification située à l'arrière de la cartouche de façon à découvertir l'ouverture.
• Pour activer l'écriture sur une cartouche, faites glissez la languette dans l'autre sens, de façon à obturer l'ouverture.

La protection en écriture ne protège pas vos cartouches contre les champs magnétiques (ni contre l'effacement en masse).

Cartouches de nettoyage

HP recommende de nettoyer le lecteur de bande toutes les semaines à l'aide d'une cartouche de nettoyage HP (réf. C5709A). N'utilise pas de coton-tige pour nettoyer les têtes de lecture, ni aucun moyen autre qu'une cartouche de nettoyage. La cartouche de nettoyage comporte une bande spéciale prévue pour le nettoyage des têtes. Elles sont prévues pour 50 utilisations ou pour le nombre indiqué sur l'emballage de la cartouche. Cochez systématiquèment une case chaque fois que vous utilisez la cartouche pour nettoyer le lecteur. Remplacez la cartouche lorsque toutes les cases sont cochées. Vous pouvez vous procurer des cartouches de nettoyage neuves auprès de HP.

1 Insérez une cartouche de nettoyage dans le lecteur. Ce dernier charge automatiquement la cartouche et procède au nettoyage des têtes.

A la fin du cycle de nettoyage, le lecteur ejecte la cartouche. Un cycle de nettoyage dure environ 30 à 60 secondes.

Lecteurs HP StorageWorks DAT 40 : si la cartouche de nettoyage est ejectee dans un delai inférieur à 20 secondes, elle est probablement périmée. Dans ce cas, jetez-la et renouvèle l'opération avec une cartouche neue.

Lecteurs HP StorageWorks DAT 72 : si la cartouche de nettoyage n'est pas ejectee, elle est probabilitem perimee. Dans ce cas, appuyez sur le bouton d'éjection, jetez la cartouche et renouvelez l'opération avec une cartouche neue.

2 Retirez la cartouche de nettoyage du lecteur.

La fonction TapeAlert du lecteur envoie un message à votre application de sauvégarde lorsque les têtes de lecture ont besoin d'être nettoyées ou lorsque la cartouche de nettoyage est périmée.

Manipulation des cartouches

• Ne touchez pas la bande magnétique.
• Necherche pas à nettoyer le chemin ou les guides de la bande à l'intérieur de la cartouche.
• Ne stockez pas les cartouches dans des conditions de sécheresse ou d'humidité extrêmes N'exposez pas les cartouches aux rayons directs du soleil ou à des champs magnétiques (sous un téléphone, à côté d'un moniteur ou d'un transformateur, par exemple).
• Ne laissiez pas tomber les cartouches et manipuez-les avec précaution.
• Collez une seule étiquette sur l'emplacement de la cartouche prévu à cet effet; coller d'autres étiquettes risque de coincer la cartouche dans le lecteur. Collez les étiquettes uniquement à l'endroit prévu.
• Pour connaître les conditions de stockage, consultez la notice fournie avec la cartouche.

Optimisation des cartouches et des lecteurs

• Utilisez principalement des supports de type correspondant (supports DAT 72 pour HP StorageWorks DAT 72, supports DDS-4 pour HP StorageWorks DAT 40).
• Ne dépassez pas le nombre d'utilisations recommendé pour le support (DAT 72 et DDS-4=100 sauvegardes complètes). Une utilisation excessive de la bande risque de la déterminer et des débris de bande pouraient se répandre dans le lecteur. L'utilisation trop fréquence de bandes neuves risque également d'user le lecteur, celles-ci étant plus abrasives que les bandes déjà utilisées.
• Il n'est pas nécessaire de vérifier la bande après une sauvegarde (les cartouches DDS effectuant automatiquement une vérification de lecture après écriture).
• N'utilise pas un trop grand nombre de ressources du serveur pendant les sauvegardes. Optimisez le taux de transfert (programmez les sauvegardes la nuit sans autre processus en cours) et effectuez au besoin les sauvegardes incrémentedielles.
• N'utilisez pas le lecteur de bande de manière trop intensive (il a eté concu pour fonctionner environ trois heures par jour, et non en permanence) et nettoyez-le régulièrement. Voir page 21.
• Si vous souhaitez effacer des cartouches en masse, faites-le dans un environnement controlé. Assurez-vous qu'aucune autre cartouche contenant des informations sensibles ne se trouve à proximé du dispositif d'effacement en masse lorsque vous l'utilise. L'effacement en masse supprime toutes les données présentes sur les cartouches.

Enregistrement de votre lecteur de bande

Après avoir installé et testé votre lecteur HP StorageWorks DAT, prenez quelques minutes pour enregistrer le produit. Vous pouvez enregistrer votre lecteur sur le site www.registerer.hp.com.

Pour que votre enregistrement soit complét, vous doivent obligatoirement répondre à certaines questions figurant sur le formulaire électronique. D'autres questions sont facultatives.

Cependant, nous vous invitons à renseigner le maximum de champs afin de nous permettre de很好地 répondre à vos besoins.

Note

HP et ses filiales s'engagent à respecter et à protégger votre vie privée. Pour plus d'informations, consultez notre site Web (www . hp . com) et cliquez sur Respect de la vie privée.

Figure 9a: hp obdr, étape 1

Figure 9b: hp obdr, étape 2

Figure 9c: hp obdr, étape 3

Utilisation de HP OBDR

Compatibilité

HP One-Button Disaster Recovery est une fonction standard sur tous les lecteurs de bande HP StorageWorks DAT. Cependant, cette fonction peut uniquement etre utilisée avec des configurations specifiques et restaurera uniquement le serveur auquel le lecteur de bande est directement connecté.

Pour savoir si votre système (matériel, système d'exploitation et application de sauvegarde) est compatible OBDR, consultez notre site Internet www. hp. com/go/connect.

Pour obtenir des informations plus spécifiques sur les avantages de OBDR et sur les dernières fonctionnalités, consultez notre site Web à l'adresse www. hp. com/go/obdr.

Note HP OBDR ne fonctionne pas sous HP-UX ni avec les autres systèmes d'exploitation UNIX non Intel et n'est pas compatible avec les systèmes Solaris basés sur Intel. HP OBDR est pris en charge sur un serveur équipé d'un contrôleur RAID si le lecteur de bande est connecté directement à un adaptateur de bus hôte (HBA).

Si vous système ne prend pas en charge la fonction HP One-Button Disaster Recovery, vous pouvez néanmoins utiliser votre lecteur de bande normalement pour sauvegarder et restaurer des données. N'oubliez pas cependant de créé un jeu de disquettes de secours pour votre système d'exploitation, chaque fois que vous modifiez la configuration de votre système.

A quoi sert HP OBDR?

Si vous utilisez un lecteur de bande et le modele de cartouche le plus recent, HP OBDR permet de proceder à une recupération après les incidents système suivants :

• défaillances du disque dur, si le disque dur de remplacement est de la mêmeaille ou d'une taillie plus importante que le disque d'origine et utilise la même interface (remplacez un disque dur SCSI par un autre disque SCSI, par exemple);
• défaillances matérielles dans lesquelles le serveur est remplaced par un composant identique;
• corruption de fichiers en raison d'une erreur du système d'exploitation;
  corruption de fichiers due à une erreur logicielle;
• virus empêchant l'amorçage correct du système ;
• erreurs de l'utilisateur empêchant l'amorçage correct du système.

Lorsque vous lancez HP One-Button Disaster Recovery, votre lecteur de bande exécuté les opérations suivantes :

1 Le lecteur passe en mode de récapération après incident, ce qui permet de restaurer le système d'exploitation et de le réinitialiser. Il se comporte comme un CD-ROM amorcable. Notre système est normalement configuré par défaut pour démarrer à partir du CD-ROM. Si vous avez modifié ce paramètre, vous devrez le reactiver. Pour plus de détails, consultez le manuel du BIOS système.
2 Le lecteur revient en mode normal et restaure les données.

La carte HP Remote Insight Lights-Out Edition (RILOE) sur les serveurs ProLiant permet à l'administrateur informatique de récapierer complètement un serveur défailleant sur un site distant sans se rendre physiquement sur place. Sur place, il suffit à une personne non technicienne d'insérer la cartouche amorcable dans le lecteur de bande lorsque l'administrateur l'y invite.

Pour plus d'informations sur l'utilisation de cette fonctionnalité et pour connaître les compatibilités, reportez-vous au site Web OBDR de HP à l'adresse :

Test de compatibilité

Nous vous recommendons de procéder à une reprise complète après sinistre immédiatement après l'installation - si possible, sur un disque dur vierge. Si vous ne disposez pas d'un disque dur vierge et ne souhaitez pas replacer les données générées sur votre système, vous pouvez annuler en toute sécurité le processus de reprise après sinistre à l'étape 3 de la procédure suivante.

Pour plus d'informations sur les applications de sauvegarde appropriées, reportez-vous à notre site Web consacre à la connectivité (www. hp. com/go/connect).

Exécution de HP OBDR

La fonction OBDR de HP peut uniquement etre utilise avec des applications de sauvegarde qui prenne n en charge la fonction one-button disaster recovery ; les methodes d'utilisation de cette fonction varient selon les editeurs de logiciels. Avant d'utiliser HP OBDR, consultez notre site Web (www . hp . com/go/obdr) pour obtenir les toutes dernières informations sur la compatibilité des logiciels, les mises a niveau des micrologiciels et le dépannage.

1 Insérez la cartouche amorcable la plus récente dans le lecteur que vous avez affecté à HP OBDR (voir figure 9a). La cartouche doit être enregistrée par une application de sauvegarde enregistrant les données sur bande au format CD-ROM.
2 Maintenez enforcé le bouton d'éjection du lecteur de bande que vous avez affecté à la fonction HP OBDR. Tout en maintainant le bouton d'éjection enforcé, mettez votre serveur sous tension (voir figure 9b). Cette manipulation permet d'activer le mode HP One-Button Disaster Recovery sur le périhérique à sa mise sous tension. Lâchez le bouton dés que les voyants Tape (bande) et Clean (nettoyage) de la face avant clignotent en alternance, ce qui correspond à la séquence OBDR.

Raccourci clavier pour les serveurs hp ProLiant

Vous n'avez pas besoin d'appuyer sur le bouton d'éjection. Il vous suffit demettre votreserveur sous tension et d'appuyer sur la touche [F8] pendant le test POST (Power On Self Test). Cette opération demande à OBDR de restaurer votre système. Pour plus d'informations et pour obtenir des instructions spécifiques, consultez notre site Web à l'adressewww .hp . com / go / obr .

3 Suivez les instructions à l'écran pour configurer le système d'exploitation (voir figure 9c). En règle générale, vous pouvez accepter la réponse par défaut pour tous les messages : appuyez simplement sur , par exemple.
Les voyageants clignotent selon la série OBDR (voir étape 2) pendant que le lecteur restaure votre système d'exploitation dans un état lui permettant de procéder à une restauration normale des données.
4 Une fois le système d'exploitation reconfigurable et réinitialisé, levoyant Tape (bande) du lecteur s'allume en vert (de façon continue).Vous pouvez alorssteroler la cartouche de sauvegarde si vous le souhaitez. Vos pouvez alors proceder a une restauration normale des donnees. Suivez ensuite la procedure normale de�te application de restauration.

En cas d'éché de la procédure de restauration

Si la procédure de restauration échoue pour une raison quelconque, consultez notre site Internet (www . hp . com/go/obdr) et précédez à une recherche sur OBDR pour obtenir des informations de dépannage détaillées.

Outils de diagnostic

HP Library & Tape Tools ne fonctionne pas sur tous les systèmes d'exploitation. Des informations sur la compatibilité, des mises à jour et la dernière version de ce logiciel sont disponibles à l'adresse www.hp.com/support.

Le logiciel HP Library & Tape Tools contient des utilisaires Gratis de diagnostic et de dépannage. Ainsi, vous pourrez :

• identifier, diagnostique et résoudre rapidement les problèmes au niveau du lecteur et des supports ;
• vous assurer que le lecteur est installé correctement et en vérifier l'objet;
• effectuer une mise à niveau vers le dernier micrologiciel du lecteur (pour cela, une connexion Internet est nécessaire).

Vou pouve égarlement installer HP Library & Tape Tools à partir du lien sur le CD-ROM HP StorageWorks Tape.

Note Voups pourrez remarquer le code interne du lecteur de bande lorsque vous utilisez HP Library & Tape Tools. Pour les utilisateurs Windows, ce nom apparait etalement sur Iecran de demarrage ; il permet d'identifier le lecteur de bande lors de la configuration des fichiers de peripheriques UNIX.

Modèle de lecteur	Code interne
HP StorageWorks DAT 40	HP C5683A
HP StorageWorks DAT 72	HP C7438A

Outil d'évaluation des performances

Vouss pouvez utiliser l'outil gratuite d'évaluation des performances (PAT) pour contröler les performances de votre lecteur et vérifier la vitesse à laquelle vous sous-système de disque peut transférer des données.

L'util d'évaluation des performances ne fonctionne pas sur tous les systèmes d'exploitation. Vous trouvez des informations sur la compatibilité, des mises à jour et la dernière version de ce logiciel à l'adresse suivante: www.hp.com/support/pat.

Dépannage

La première étape de la résolution d'un problème consiste à déterminer si le problème provient de la cartouche, du lecteur, du serveur hôte et de ses connexions ou du mode de fonctionnement du système.

Beaucoup d'utilisateurs peuvent recourir à HP Library & Tape Tools pour diagnostiquer les problèmes.

• En cas de problème pendant l'installation ou si vous avez besoin d'explication, reportez-vous à la rubrique "Problèmes rencontres pendant l'installation" ci-dessous.
• Si un problème survient pendant le test, à la suite de l'installation du lecteur, reportez-vous à la section "Test après l'installation" à la page 29.
• Pour plus d'informations sur les cartouches, reportez-vous à la section "Problèmes liés aux cartouches" à la page 31.

Problèmes rencontres pendant l'installation

Déballage

Description	Informations supplémentaires
Certains éléments semblant manquer ou paraisent endommagés.	Si un élément doit être remplaced, contactez votre revendeur.

Faut-il installer des pilotes et le cas échéant, lesquels?

Description	Informations supplémentaires
Il est difficile de déterminer s'il est nécessaire dinstaller des pilotes sur le système et une aide supplémentaire est nécessaire.	Une aide supplémentaire est nécessaire. Des informations détaillées concernant votre système sont disponibles à l'adresse www . hp . com/go/connect . Vous trouvez les pilotes Windows sur le CD-ROM HP StorageWorks Tape ou à l'adresse www . hp . com/support . Pour obtenir une assistance technique lorsque vous travailliez sous UNIX, consultez le Guide de configuration UNIX figurant sur le CD-ROM HP StorageWorks Tape. Le calculé de sauvégarde prénant en charge les lecteurs de bande HP StorageWorks DAT fournit également les pilotes requis.
Les pilotes requis ne semble pas être disponibles.	De nouveaux pilotes seront charges sur le site Web du service d'assistance dés queils seront disponibles.

Test après l'installation

N'oubliez pas que le système reconnait les périhériques à l'amorce. Le réamorcage du système réinitialise les périhériques et permet souvent de résoudre les problèmes. Il est recommandé de redémarrer le système chaque fois que vous ajoutez un pilote ou que vous installez un micrologiciel.

Attention Ne mettez jamais le lecteur hors tension pendant la mise à jour d'un micrologiciel.

Le lecteur ne fonctionne pas

Cause possible	Action recommandée
Le lecteur n'est pas alimenté par le serveur ou le boîtier.	Vérifiez que le serveur est relié à une source d'alimentation et sous tension.Vérifiez que le lecteur est correctement monté dans le serveur. Si le Tape (bande) du lecteur est toujours étant,appelez le service d'assistance.
Une erreur s'est produit au niveau du lecteur.	Si possible, et siaucun autre lecteur dans le serveur ou le boîtier n'est utilisé,reinitialissez le lecteur ;vous pouvez aussi êtreindre le serveur, puis lerallumer. Si une cartouche est chargée dans le lecteur, essayez de la décharger en appuyant sur le bouton d'éjection.Si le problème persististe,contactez le service d'assistance.
Une erreur grave s'est produit au niveau du lecteur.	Levoyant d'ajretissement relatif au support (Clean (nettoyage)) est allumé en orange et de façon continue.Assurez-vous qu'aucun autre lecteur ne setrouver dans le serveur ou le boîtier. Essayezd'éteindre le système, puis de le rallumer. Si le problème persististe,contactez l'assistance.

Le serveur ne reconnaît pas le lecteur de bande

Cause possible	Action recommendée
Le lecteur n'est pas correctement inséré.	Vérifiez que le lecteur est correctement inséré dans le serveur ou le boîtier, de sorte qu'il soit fermement en place dans le connecteur et que le loquet revienne en place.
Une erreur s'est produit au niveau du système hôte.	Vérifiez que le pilote adéquat est installé pour le lecteur de bande. Pour plus d'informations, consultez la documentation de l'adaptateur hôte SCSI et celle de votre application de sauvegarde.
Une erreur s'est produit au niveau du système d'exploitation.	Windows NT 4.0 ne prend pas en charge les péripériques hotplug en raison des limitations plug-and-play de ce système d'exploitation. L'ajout ou le retrait d'un lecteur de bande est toujours possible, mais un redémarrage sera alors peut-être nécessaire. Windows 2000 affichera des messages indiquant un 'retrait dangereux' lors du remplacement d'un lecteur dans le même logement (adresse SCSI) si le lecteur de rechange n'est pas du même type et ne présente pas le même niveau de micrologiciel. Vousserez obligé d'effectuer une nouvelle analyse du bus pour que le lecteur soit affchéé. Ceci estoidsr, que vous utilisiez le Gestionnaire de péripériques ou vous utiliser de sauvegarde pour analyser le bus.

L'application ne reconnaît pas le lecteur de bande

Cause possible	Action recommendée
Le lecteur de bande n'est pas pris en charge par l'application.	A l'aide de HP Library & Tape Tools, vérifie que le lecteur est correctement installé. Consultez notre site Web (www . hp . com/go/connect) pour Obtirer plus d'informations sur les applications de sauvegarde qui prennet en charge le lecteur de bande HP StorageWorks DAT. Téléchargez au besoin le Service Pack requis.
Certaines applications require l'installation de pilotes.	Vérifie que les pilotes SCSI et de lecteur de bande adéquats sont installés. Pour plus d'informations, consultez les instructions relatives à l'installation de votre application de sauvegarde.

La sauvegarde est lente

Cause possible	Action recommendée
Vous effectuez une sauvegarde via un réseau.	Vérifiez la charge du réseau ; elle peut affecter la vitesse de transfert. Vérifiez que votre application de sauvegarde est appropriée pour l'environnement réseau.
L'application de sauvegarde écrit peut-être sur les tampons à une vitesse inadéquate.	Vous devrez peut-être ajuster les paramètres de transfert, de tampon et de taille des blocs afin d'optimiser la vitesse à laquelle l'application écrit les données sur le lecteur de bande. Les lecteurs de bande HP StorageWorks DAT sont équipés d'un tampon interne de 8 Mo.

L'opération de sauvegarde ou de restauration a échoué

Cause possible	Action recommendée
Vous avez enlevé un disque dur qui partage le même boîtier de stockage que le lecteur de bande et le bus s'est réinitialisé.	Si un disque dur à tolérance de pannes monté dans un boîtier est enlevé pendant que les E-S sont en cours d'utilisation, la temporisation du micrologiciel peut causeer la réinitialisation du bus. La réinitialisation du bus entraînera l'échec de toutes les opérations de sauvegarde sur bande en cours sur le bus.
Attention Les disques durs ne doivent pas être enlevés lorsqu'une sauvegarde/une restauration de bande sont simultanément en cours d'exécution.

Problèmes liés aux cartouches

En cas de problème lors de l'utilisation de cartouches de marque HP, vérifie que :

• le boitantier de la cartouche est intact, ni fissure ni endommagé ;
• la cartouche a été stockée à la bonne température et à un niveau d'humidité ajusté (cela permet d'éviter la condensation). Pour connaître les conditions de stockage, consultez la notice fournie avec la cartouche;
• la languette de protection en écriture est en bon état de fonctionnement. Elle doit glisser latéralement et s'enclencher correctement;
• pour plus d'informations sur le dépannage, reportez-vous à l'adresse suivante : www.hp.com/support.

La cartouche est bloquée

Si la cartouche est bloquée ou que l'application de sauvegarde ne peut pas l'éjecter, vous devez l'éjecter de force. Une fois la cartouche éjectée, il convient d'effectuer une mise à niveau du micrologiciel. Si cette défaillance est récurrente, contactez le service clientèle à l'adresse www.hp.com/support.

Avertissement Cette opération présente un risque d'électrocution. Si une cartouche est bloquée dans le lecteur, n'essayez pas d'ouvoir ce dernier. Contactez l'assistance clientèle à l'adresse suivante: www.hp.com/support.

1 Appuyez sur le bouton d'éjection situé à l'avant du lecteur de bande et maintenez-le enforcé pendant au moins 15 secondes.

Ou appuyez trois fois sur le bouton d'éjection dans un délai de 5 minutes.

2 Attendez l'éjection de la cartouche. Vous disposez alors de 35 secondes (après la première pression sur le bouton d'éjection) pour procéder à une éjection normale. Àpres ce délambda, le lecteur libre immédiatement la bande et ejecte la cartouche,quelle que soit l'opération en cours. Il est important de laisser au lecteur le temps de la terminer. Si vous interrompez la procédure, vous risquez d'endommager le support ou le lecteur de bande.

Le lecteur est réinitialisé, comme si vous l'aviez étéint, puis rallumé.

3 Si vous forcez l'éjection d'une cartouche, vous risquez de perdre des données. Il est également possible que la bande devienne illisible si une marque de fin de données (EOD) n'a pas pu être inscrite correctement sur la bande.

Si la cartouche est toujours bloquée,ILA indique que le lecteur de bande est defectueux.

Le lecteur n'accepte pas la cartouche (ou l'éjecte immédiatement)

La cartouche a peut-être été endommagée, par exemple lors d'une chute, ou le lecteur est défailleant. S'il s'agit d'une cartouche de nettoyage, elle est probablement périmée et doit être jetée immidiatement. Pour les cartouches de données :

1 Vérifiez que le lecteur est sous tension (le cable d'alimentation doit être correctement branché et le voyant Tape (bande) allumé).
2 Assurez-vous que vous utilisez le support adequat pour le lecteur de bande, voir page 21.
3 Assurez-vous que vous avez charge la cartouche dans le bon sens (voir "Chargement d'une cartouche" à la page 17).

4 Vérifiez que votre support n'est pas endommagé, et s'il l'est, jetez-le immidiatement.
5 Utilisez un nouveau support ou un support déjà utilisé, et vérifie qu'il se charge. Si tel est le cas, la cartouche d'origine est déflectueuse et doit être replacée.
6 Regardez si un autre lecteur DAT du même modele accepte la cartouche. Si vous pouvez l'insérer, cela signifie que le lecteur d'origine est defectueux. Avant de contacter le service clientèle, vérifie que le lecteur de bande fonctionne et qu'il est visible sur le bus SCSI. Utilisez HP Library & Tape Tools (voir page 27).

Autres sources d'information

Vous trouvez également des informations sur le dépannage et sur les personnes à contacter sur le CD-ROM HP StorageWorks Tape sur le site Web de HP. En particulier :

• le Guide d'utilisation en ligne, disponible sur le CD-ROM HP StorageWorks Tape, contient une section complète consacrée au dépannage;
• le site Web de l'Assistance HP contient un lien vers www. hp. com/support/dat, lequel vous dirige sur le site Web de l'Assistance clientèle HP, où vous trouvrez les toutes dernières informations concernant votre produit;
• le site Web HP (www . hp . com/go/connect) fournit des informations détaillées sur les produits et configurations recommends ;
• le site Web HP à l'adresse www. hp. com/go/obdr fournit des informations détaillées sur HP One-Button Disaster Recovery.

Contacter HP

Vou puez également obtenir des conseils de spécialistes auprès des centres d'appoint clientèle HP. Vous trouvez leurs coordonnées sur le site www.hp.com. Cliquez sur "Contacter HP".

Pour une utilisation optimale de ce service, nous vous demandons de collaborer avec nos techniciens de support pour résoudre les problèmes auxquels vous âtes confronté lors de l'utilisation de votre lecteur. Cela peut inclure le téléchargement de logiciels de diagnostic, lesquels vous aideront à résoudre rapidement vos problèmes.
